Карбюратор Москвич-412 - описание, регулировка и фото

Статья обновлена: 18.08.2025

Карбюратор остаётся ключевым узлом системы питания двигателя классического Москвич-412. Его исправность и правильная настройка напрямую влияют на динамику разгона, расход топлива и стабильность работы мотора на всех режимах.

В данной статье подробно рассмотрено устройство штатного карбюратора ДААЗ-412, принцип его работы и основные регулировочные параметры. Отдельное внимание уделено практическим аспектам регулировки холостого хода и проверке уровня топлива в поплавковой камере.

Наглядные фотографии помогут визуально идентифицировать основные компоненты узла и разобраться в последовательности действий при обслуживании. Понимание этих процессов необходимо для поддержания автомобиля в оптимальном техническом состоянии.

Общее устройство карбюратора К-126Г: основные компоненты

Карбюратор К-126Г представляет собой двухкамерный агрегат с падающим потоком смеси и последовательным открытием дросселей. Конструктивно он объединяет три ключевых блока: верхний корпус (крышка с воздушными патрубками), средний корпус (основные дозирующие системы) и нижний корпус (дроссельные заслонки). Все компоненты соединены винтами через термостойкие прокладки, обеспечивая герметичность каналов.

Функционально устройство разделено на две смесительные камеры: первичную (работает постоянно) и вторичную (подключается под нагрузкой). Каждая оснащена независимыми дозирующими системами, синхронизированными через механический привод. Основной принцип работы основан на разрежении в диффузорах, регулирующем подачу топлива из поплавковой камеры.

Ключевые элементы конструкции

• Поплавковый механизм – включает латунный поплавок, игольчатый клапан и камеру с балансированным каналом, поддерживающий стабильный уровень бензина (18±1 мм)
• Смесительные камеры – первичная (Ø28 мм диффузор) и вторичная (Ø32 мм) с раздельными распылителями
• Дроссельные заслонки – механически связанные секции с пружинным возвратом, управляемые педалью газа
• Главные дозирующие системы (ГДС) – топливные жиклеры (первичный №1.45, вторичный №1.60) с эмульсионными трубками и воздушными корректорами
• Система холостого хода – регулировочные винты состава/количества смеси, топливные каналы и переходные отверстия
• Экономайзер мощностных режимов – мембранный клапан, обогащающий смесь при ≥80% открытия дросселя
• Диафрагменный ускорительный насос – кулачковый привод, распылитель и обратный шариковый клапан
• Пусковое устройство – воздушная заслонка с биметаллическим автоматом и ручным тросовым управлением

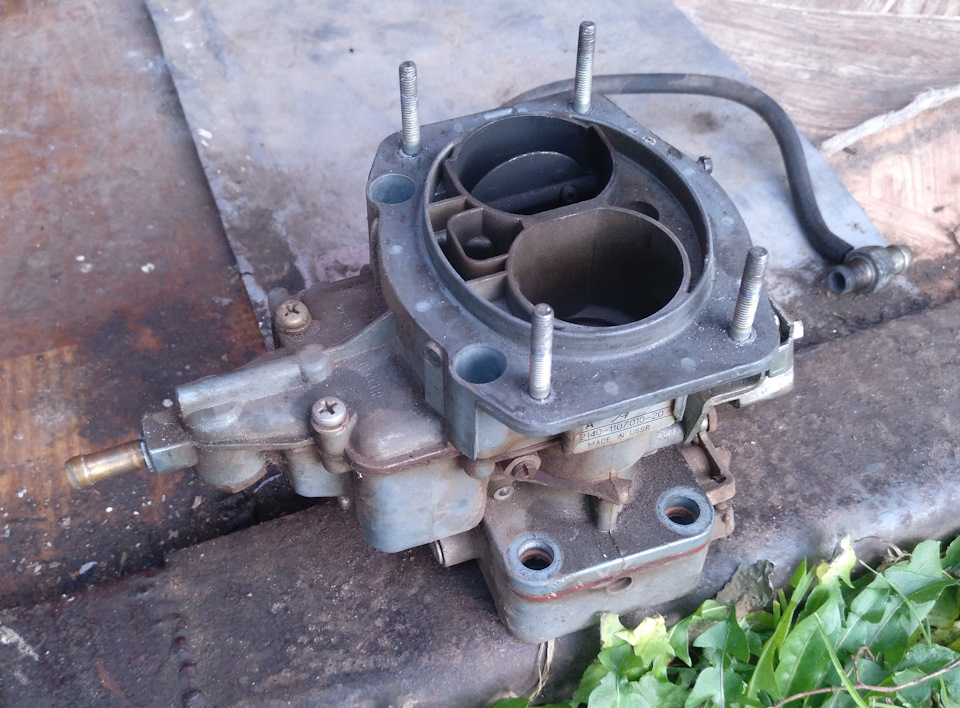

Визуальная идентификация карбюратора К-126Г на Москвич-412

Карбюратор К-126Г расположен на левой стороне двигателя (по ходу движения автомобиля), крепясь к впускному коллектору. Его корпус имеет характерную литую форму с отчетливо выраженным ускорительным насосом в передней нижней части и большой треугольной крышкой поплавковой камеры, смещенной влево относительно оси симметрии карбюратора. Основной материал корпуса – алюминиевый сплав, что придает ему характерный цвет.

Наиболее заметным отличительным элементом является рукоятка (рычаг) ручной воздушной заслонки, расположенная на верхней части корпуса со стороны салона (ближе к щитку передка). К ней подсоединяется трос управления "подсосом". Еще один ключевой опознавательный признак – экономайзер мощностных режимов в виде отдельного узла с крышкой и штоком, установленный вертикально на корпусе карбюратора со стороны двигателя (обычно ближе к задней части).

Ключевые элементы для идентификации К-126Г

Для точного определения карбюратора К-126Г следует обратить внимание на следующие детали:

• Рычаг ручной воздушной заслонки: Ярко выраженный элемент на верхней крышке со стороны салона.
• Экономайзер мощностных режимов: Вертикальный блок цилиндрической формы с крышкой на корпусе со стороны двигателя.
• Маркировка:
  • На основном корпусе (часто на площадке возле крепления к коллектору или на боковой стенке): "К-126Г".
  • На крышке поплавковой камеры: "К-126Г".
  • На патрубке вакуумного корректора опережения зажигания (если установлен): "126".
• Крышка поплавковой камеры: Треугольной формы с тремя винтами крепления, смещенная влево.
• Корпус дроссельных заслонок: Без характерного большого вакуумного привода заслонки второй камеры, как у К-129.
• Ускорительный насос: Расположен в передней нижней части, имеет характерный шток с приводом от кулачка на оси дроссельной заслонки первой камеры.

Отличия от карбюратора К-129

Основное визуальное отличие К-126Г от более позднего К-129 заключается в системе управления второй камерой:

Элемент	К-126Г	К-129
Управление второй камерой	Механическое (тяга или трос от педали газа)	Пневматическое (вакуумный привод с диафрагмой)
Вакуумный привод	Отсутствует видимый крупный вакуумный блок на корпусе дроссельных заслонок	Присутствует заметный цилиндрический вакуумный блок (диафрагменного типа) на корпусе дроссельных заслонок
Экономайзер	Вертикальный экономайзер мощностных режимов на корпусе	Экономайзер мощностных режимов обычно интегрирован иначе или отсутствует в классическом виде К-126Г

Принцип работы двух камер карбюратора с падающим потоком

Двухкамерный карбюратор с падающим потоком обеспечивает подачу топливно-воздушной смеси в цилиндры двигателя Москвич-412 за счет разницы давлений. Воздух поступает вертикально сверху вниз через диффузоры, что усиливает разрежение в зоне распылителей и улучшает смесеобразование. Камеры работают последовательно: первичная обслуживает режимы холостого хода и средних нагрузок, вторичная подключается при высоких оборотах и полном открытии дроссельной заслонки.

Синхронизация камер достигается механической связью дроссельных заслонок через кулачковый привод. Топливо из поплавковой камеры подается через главные топливные жиклеры в эмульсионные колодцы, где смешивается с воздухом из воздушных жиклеров. Полученная эмульсия дозируется в смесительные камеры, где дополнительно обогащается воздухом из переходных систем и системы холостого хода.

Ключевые компоненты и процессы

• Первичная камера: Оснащена системой холостого хода с регулировочными винтами, переходной системой и главной дозирующей системой. Обеспечивает стабильную работу на малых и средних нагрузках.
• Вторичная камера: Активируется при нажатии педали газа более чем на 2/3. Имеет собственную главную дозирующую систему и ускорительный насос для компенсации обеднения смеси при резком открытии заслонки.
• Экономайзер: Принудительно обогащает смесь на максимальных режимах за счет дополнительного канала подачи топлива.
• Поплавковый механизм: Поддерживает постоянный уровень бензина в поплавковой камере с помощью игольчатого клапана.

Режим работы	Активация камер	Действующие системы
Холостой ход	Только первичная	Система холостого хода
Средние нагрузки	Только первичная	Главная дозирующая система
Высокие нагрузки	Обе камеры	Главные системы + экономайзер
Резкое ускорение	Обе камеры	Ускорительный насос + экономайзер

Смесеобразование регулируется калиброванными жиклерами, сечение которых определяет пропорции воздуха и топлива. Падающий поток минимизирует сопротивление воздуха и снижает потери мощности, обеспечивая равномерное распределение смеси по цилиндрам за счет вертикального расположения впускного коллектора.

Назначение и расположение поплавковой камеры

Поплавковая камера обеспечивает стабильный уровень топлива для работы карбюратора. Она поддерживает постоянное давление бензина в системе холостого хода и главных дозирующих системах, предотвращая переобогащение или обеднение смеси.

В карбюраторе Москвич-412 (модели ДААЗ-414) камера расположена в нижней части корпуса, со стороны впускного коллектора. Она крепится непосредственно к основной камере карбюратора через прокладку, образуя герметичный резервуар.

Ключевые элементы конструкции

• Поплавок – полый латунный элемент, регулирующий подачу топлива через игольчатый клапан
• Игольчатый клапан – перекрывает подачу бензина при достижении заданного уровня
• Смотровое окно – позволяет визуально контролировать уровень топлива (на некоторых модификациях)
• Дренажный канал – предотвращает повышение давления в камере

Функция главных топливных жиклеров в режиме средних нагрузок

Главные топливные жиклеры (ГТЖ) на карбюраторе Москвич-412 обеспечивают стабильную подачу топлива при открытии дроссельной заслонки на 40-80%. Их калиброванное отверстие дозирует бензин, поступающий из поплавковой камеры в смесительную полость, где он смешивается с воздухом из главного воздушного жиклера. Точность этого дозирования напрямую влияет на состав топливовоздушной смеси.

В режиме средних нагрузок жиклеры работают совместно с эмульсионной трубкой, которая насыщает топливо воздушными пузырьками. Этот процесс эмульгирования улучшает испаряемость бензина и предотвращает образование капель конденсата. Оптимальная работа ГТЖ обеспечивает плавный разгон двигателя без "провалов" и минимальный расход топлива при движении с постоянной скоростью.

Ключевые аспекты работы

• Расход топлива: Диаметр жиклера определяет объём бензина, поступающего в диффузор. Несоответствие номинала вызывает переобогащение или обеднение смеси.
• Эмульгирование: Воздух, подводимый через воздушный жиклер, смешивается с топливом в эмульсионном колодце, снижая плотность горючей жидкости.
• Стабилизация состава смеси: Поддерживает стехиометрическое соотношение (14.7:1) независимо от степени разрежения в диффузоре.

Проблема при нарушении работы	Причина
Рывки при разгоне	Забитые жиклеры или износ калиброванного отверстия
Черный дым из выхлопа	Слишком большой диаметр жиклера (переобогащение)
Перегрев двигателя	Обеднённая смесь из-за зауженного жиклера

Регулировка осуществляется подбором жиклеров с эталонным калибром согласно спецификации карбюратора. Для ДААЗ-414 – это жиклеры с маркировкой 1.50 (первичная камера) и 1.60 (вторичная камера). Чистка производится ультразвуком или продувкой сжатым воздухом без механического воздействия на канал.

Устройство системы холостого хода и её компоненты

Система холостого хода обеспечивает стабильную работу двигателя при закрытой дроссельной заслонке. Она подает обогащенную топливно-воздушную смесь через отдельные каналы в обход основной дозирующей системы.

Функционирование основано на разряжении за дроссельной заслонкой, которое вытягивает топливо из поплавковой камеры через жиклеры. Состав смеси регулируется винтами, влияя на обороты двигателя и плавность перехода на нагрузочные режимы.

Ключевые компоненты

Компонент	Назначение
Топливный жиклер ХХ	Дозирует подачу бензина в систему
Воздушный жиклер ХХ	Подает воздух для эмульсирования топлива
Винт качества смеси	Регулирует соотношение бензин/воздух в смеси
Винт количества смеси	Задает базовые обороты холостого хода
Эмульсионный канал	Смешивает топливо с воздухом перед подачей
Переходные отверстия	Обеспечивают плавный переход на малые нагрузки

Принцип работы:

1. Топливо проходит через жиклер холостого хода
2. Смешивается с воздухом из воздушного жиклера
3. Образованная эмульсия поступает в канал ХХ
4. Выход смеси регулируется дозирующей иглой винта качества
5. Объем подачи корректируется винтом количества

Критически важно содержание каналов в чистоте – засоры вызывают неустойчивую работу или остановку двигателя. Регулировка выполняется при прогретом моторе последовательной настройкой винтов количества и качества.

Принцип действия экономайзера мощностных режимов

Экономайзер мощностных режимов обеспечивает принудительное обогащение топливно-воздушной смеси при резком или полном открытии дроссельной заслонки. Это необходимо для компенсации обеднения смеси в переходных режимах и получения максимальной мощности двигателя под высокой нагрузкой.

В карбюраторе Москвич-412 экономайзер представляет собой клапан шарикового типа, управляемый разрежением. Основными компонентами системы являются корпус с каналами, запорный шарик, калиброванная пружина и канал связи с задроссельным пространством.

Алгоритм работы:

1. При неполной нагрузке (дроссель приоткрыт) в канале создаётся высокое разрежение. Шарик прижимается пружиной к седлу, перекрывая дополнительный топливный канал.
2. При резком или полном открытии дроссельной заслонки разрежение в канале экономайзера резко падает.
3. Усилие пружины становится недостаточным для удержания шарика под давлением топлива.
4. Шарик отходит от седла, открывая доступ дополнительному топливу из поплавковой камеры напрямую в эмульсионный колодец главной дозирующей системы.
5. Обогащённая смесь поступает в цилиндры, предотвращая "провалы" мощности и обеспечивая интенсивный разгон.

После снижения нагрузки разрежение восстанавливается, и пружина возвращает шарик в закрытое положение, прекращая дополнительную подачу топлива.

Работа ускорительного насоса при резком разгоне

При резком нажатии на педаль газа дроссельная заслонка первичной камеры карбюратора быстро открывается, вызывая мгновенное обеднение топливовоздушной смеси из-за резкого роста потока воздуха. Для компенсации этого эффекта ускорительный насос через механический привод от тяги дроссельной заслонки впрыскивает дополнительную порцию топлива непосредственно в смесительную камеру.

Распылитель насоса направлен в зону первичной камеры, что обеспечивает своевременное обогащение смеси при разгоне и предотвращает "провалы" в работе двигателя. Дозирование топлива осуществляется за счёт калиброванного канала и обратного клапана в поплавковой камере, а продолжительность впрыска зависит от профиля кулачка привода и скорости открытия заслонки.

Ключевые особенности работы

• Механический привод – активируется непосредственно от оси дроссельной заслонки через рычаг и толкатель
• Поршневая система – резиновый манжет на штоке создаёт давление в топливном канале
• Однократный впрыск – срабатывает только при динамичном открытии заслонки

Фаза разгона	Действие насоса
Резкое нажатие педали	Шток насоса перемещает поршень, сжимая топливо
Открытие дросселя на 20-80%	Топливо через распылитель поступает в диффузор
Стабилизация оборотов	Обратный клапан блокирует подсос воздуха

Неисправность насоса (засорение каналов, износ манжеты, деформация рычага) проявляется рывками при ускорении. Регулировка осуществляется подгибанием тяги привода для изменения хода штока и проверкой формы факела распыла на работающем двигателе.

Подготовка к регулировке: комплект инструментов

Соберите необходимый набор инструментов до начала работ. Отсутствие даже одного ключа или отвертки прервет процесс и усложнит точную настройку карбюратора.

Убедитесь в чистоте и исправности каждого инструмента. Грязь или повреждения могут повлиять на качество регулировок и привести к ошибкам при калибровке систем подачи топлива.

Обязательные инструменты

• Набор рожковых ключей (8х10, 12х13, 14х17 мм)
• Тонкие отвертки с плоским шлицем (ширина 3-4 мм и 6-8 мм)
• Крестообразная отвертка размера PH2
• Штангенциркуль или набор щупов (0.08-1.0 мм)
• Чистые ветошь и кисть для удаления загрязнений

Дополнительные приспособления

1. Специальный ключ для жиклеров (или тонкостенная трубка 14 мм)
2. Прозрачная силиконовая трубка Ø5-6 мм (для проверки уровня топлива)
3. Медицинский шприц 20 мл (для точной промывки каналов)

Контрольный прибор	Назначение
Тахометр	Измерение оборотов холостого хода
Вакуумметр	Проверка разрежения в камерах

Важно! Приготовьте средства защиты: резиновые перчатки и очки. Бензин и очистители карбюратора агрессивны для кожи и слизистых оболочек.

Проверка и установка уровня топлива в поплавковой камере

Для проверки уровня топлива снимите верхнюю часть карбюратора, переверните её и замерьте расстояние от плоскости разъёма до верхней кромки поплавка. Номинальное значение для Москвич-412 составляет 14.5±0.25 мм. Используйте штангенциркуль или шаблон для точного контроля зазора между поплавком и прокладкой крышки.

При отклонении от нормы отрегулируйте уровень подгибанием язычка кронштейна поплавка. Действуйте аккуратно плоскогубцами: подгиб вверх повышает уровень топлива, вниз – понижает. После регулировки проверьте параллельность поплавков относительно друг друга и отсутствие заеданий оси.

Последовательность действий

1. Снять воздушный фильтр и отсоединить топливные шланги
2. Открутить 5 гаек крепления крышки карбюратора
3. Извлечь поплавковый механизм, визуально проверить состояние игольчатого клапана
4. Замерить расстояние при полностью опущенном поплавке (клапан закрыт)
5. При необходимости подогнуть кронштейн регулировочного язычка
6. Собрать узел, проверить герметичность соединений после установки

Параметр	Значение
Номинальный уровень	14.5 мм
Допустимое отклонение	±0.25 мм
Последствия высокого уровня	Переобогащение смеси, затопление свечей
Последствия низкого уровня	Обеднение смеси, провалы при разгоне

Важно: После регулировки обязательно проверьте работу двигателя на всех режимах. При правильной настройке топливо должно находиться на 1-2 мм ниже контрольного окна камеры при работающем двигателе.

Регулировка частоты вращения холостого хода винтом количества

Прогрейте двигатель до рабочей температуры (80–90°C), отключите все энергопотребляющие приборы (фары, печку), убедитесь в исправности системы зажигания и отсутствии подсоса воздуха. Переведите коробку передач в нейтральное положение, полностью затяните ручной тормоз.

Снимите корпус воздушного фильтра для доступа к регулировочным винтам карбюратора ДААЗ-4178. Найдите винт "количества" (ближний к двигателю, с пружиной, регулирующий положение дроссельной заслонки первичной камеры) и винт "качества" (дальний от двигателя, регулирующий состав смеси).

Последовательность регулировки

Выполните действия строго по порядку:

1. Запустите двигатель и дайте ему поработать 1–2 минуты.
2. Плавно заверните винт качества до момента начала неустойчивой работы двигателя (обороты падают).
3. Медленно отворачивайте винт качества обратно, пока обороты не достигнут максимально ровных (на слух или по тахометру).
4. Используя винт количества, установите нормированные обороты холостого хода (750–800 об/мин):
   • Поворот по часовой стрелке – повышение оборотов
   • Поворот против часовой стрелки – снижение оборотов
5. Повторите пункты 2–4 для точной настройки (2–3 цикла).

Проверьте реакцию двигателя: резко нажмите и отпустите педаль газа. Если мотор глохнет или "захлебывается" – слегка увеличьте обороты винтом количества. При устойчивой работе на холостом ходу и плавном наборе оборотов установите воздушный фильтр обратно.

Параметр	Нормальное значение	Действие при отклонении
Обороты ХХ	750–800 об/мин	Корректировка винтом количества
Стабильность работы	Ровный звук без вибраций	Повторная регулировка винтом качества
Содержание CO	0.5–1.2%	Точная настройка винтом качества на СТО

Настройка качества смеси холостого хода винтом состава

Винт состава (качества) смеси холостого хода напрямую регулирует количество топлива, подаваемого в смесительную камеру карбюратора ДААЗ-4178 (основной для Москвич-412) на режиме холостого хода. Его положение определяет обогащение или обеднение топливовоздушной смеси при закрытой дроссельной заслонке, критически влияя на стабильность оборотов, плавность перехода на нагрузку и токсичность выхлопа.

Для корректной регулировки двигатель должен быть полностью прогрет до рабочей температуры (80-90°C), система зажигания (угол опережения, свечи, контакты прерывателя) проверена и исправна, воздушный фильтр чист, уровень топлива в поплавковой камере отрегулирован, а винт количества холостого хода предварительно установлен так, чтобы обеспечивать обороты около 700-800 об/мин.

Порядок регулировки

Последовательно выполните следующие действия:

1. Найдите винт качества: Он расположен на корпусе карбюратора (обычно с лицевой стороны), ниже или рядом с винтом количества холостого хода. Отличается тонким наконечником (в отличие от толстого упорного винта количества). На многих карбюраторах имеет пломбу.
2. Начальное положение: Аккуратно заверните винт качества до легкого упора (не прилагая излишнего усилия). Затем выверните его обратно на примерно 2.5-3 оборота. Это стандартное стартовое положение.
3. Запуск и прогрев: Запустите двигатель и дайте ему поработать 2-3 минуты на установленных предварительно оборотах холостого хода.
4. Настройка на максимум оборотов:
   • Медленно вращайте винт качества по часовой стрелке (закручивая - обеднение смеси) и против часовой стрелки (выкручивая - обогащение смеси).
   • Цель - найти положение винта, при котором обороты двигателя достигают своего максимального значения. Внимательно слушайте звук работы мотора.
5. Корректировка винтом количества:
   • После нахождения точки максимума оборотов винтом качества, используйте винт количества холостого хода.
   • Выверните его (уменьшая натяг на рычаг дросселя) ровно настолько, чтобы снизить обороты до нормы 750-800 об/мин.
6. Проверка и точная доводка:
   • Еще раз слегка (на 1/8-1/4 оборота) повращайте винт качества в обе стороны от найденной точки. Убедитесь, что в этом положении обороты действительно были максимальными, а их снижение винтом количества до нормы не вызывает неустойчивой работы.
   • Резко нажмите и отпустите педаль газа. Двигатель должен без провалов и рывков вернуться на устойчивые холостые обороты. Если есть провал или остановка - смесь слишком бедная (выкрутите винт качества еще на 1/8-1/4 оборота). Если есть "подхват" и обороты долго падают - смесь слишком богатая (заверните винт качества на 1/8-1/4 оборота).

Признаки правильно отрегулированной смеси холостого хода: Устойчивые обороты без "плавания", мгновенная и четкая реакция на открытие дросселя, отсутствие черного дыма (переобогащение) или хлопков в глушитель (переобеднение) при резком сбросе газа, минимальная токсичность выхлопных газов.

Визуальный осмотр и чистка жиклеров (фотогалерея)

Демонтируйте топливный жиклер главной дозирующей системы и воздушный жиклер холостого хода. Тщательно осмотрите их отверстия на просвет при хорошем освещении – ищите следы смолистых отложений, ворсинки, мелкий мусор или деформацию кромок. Используйте лупу для выявления микроскопических загрязнений.

Категорически запрещено прочищать жиклеры металлической проволокой или острыми предметами – это гарантированно повредит калиброванное отверстие. Применяйте исключительно мягкий деревянный зубочистки, сжатый воздух или специальную промывочную жидкость для карбюраторов. Продуйте все каналы после механической очистки.

Последовательность работ

1. Фото 1: Жиклеры перед чисткой – заметны темные отложения по краям отверстий.
2. Фото 2: Аккуратная обработка отверстия зубочисткой (направление – строго вдоль канала).
3. Фото 3: Промывка деталей в аэрозольном очистителе до полного удаления загрязнений.
4. Фото 4: Контроль качества – идеально чистые кромки жиклера на просвет.

Тип жиклера	Признак загрязнения	Риск при неправильной чистке
Топливный (ГДС)	Падение оборотов под нагрузкой	Увеличение проходного сечения → переобогащение смеси
Воздушный (ХХ)	Неустойчивые холостые обороты	Деформация кромок → нарушение эмульгирования топлива

После установки абсолютно сухих жиклеров на штатные места проверьте герметичность крепления. Заведите двигатель и проведите пробную поездку, обращая внимание на стабильность работы на переходных режимах и холостом ходу.

Проверка герметичности игольчатого клапана

Убедитесь в отсутствии утечки топлива через запорную иглу при закрытом клапане. Для этого демонтируйте крышку поплавковой камеры карбюратора, переверните её и подключите шланг подачи топлива. Создайте давление ртом через шланг, имитируя работу топливного насоса – игла должна оставаться в седле под действием своего веса.

Контролируйте отсутствие воздушных пузырьков в течение 30 секунд. Малейшее просачивание топлива или падение давления свидетельствует о потере герметичности. Особое внимание уделите зоне контакта иглы с седлом – микротрещины или забоины недопустимы.

Критерии оценки и действия при дефектах

Исправный клапан удерживает давление без подтеканий. При обнаружении проблем:

• Загрязнение: промойте иглу и седло ацетоном
• Износ конуса: замените иглу с седлом в сборе
• Деформация привода: проверьте свободный ход поплавка

Обязательно просушите элементы перед сборкой. Проверку повторяйте после чистки или замены деталей – от герметичности клапана зависит стабильность уровня топлива в камере.

Регулировка привода воздушной заслонки ("подсоса")

Правильная регулировка гарантирует полное открытие/закрытие воздушной заслонки и стабильный запуск холодного двигателя. Основные параметры: свободный ход рукоятки салона 2-3 мм, вертикальное положение заслонки при утопленном "подсосе" (открыто), горизонтальное – при вытянутом (закрыто).

Потребуется ключ на 10 мм, плоская отвертка, щуп 1 мм. Перед регулировкой убедитесь в отсутствии заеданий троса в оболочке и целостности наконечников. Снимите воздушный фильтр для доступа к карбюратору.

Последовательность регулировки

1. Регулировка открытия заслонки:
   • Утопите рукоятку "подсоса" в салоне до упора
   • Ослабьте контргайку наконечника троса на кронштейне карбюратора
   • Вращайте наконечник для изменения длины троса до строго вертикального положения заслонки
   • Затяните контргайку, проверьте отсутствие зазора между заслонкой и стенкой диффузора
2. Регулировка закрытия заслонки:
   • Вытяните рукоятку "подсоса" полностью
   • Проверьте плотное прилегание заслонки (горизонтально). При недотяге – укоротите трос регулировкой на салонной стороне
3. Проверка свободного хода:
   • Измерьте щупом зазор между рукояткой и панелью при нейтральном положении
   • При отклонении от 2-3 мм отрегулируйте ограничительную гайку на тросе под панелью

После регулировки запустите холодный двигатель с полным вытягиванием рукоятки. При прогреве плавно утапливайте "подсос" – обороты должны снижаться без провалов. Проверьте полное открытие заслонки на прогретом моторе.

Настройка открытия дроссельных заслонок первичной камеры

Регулировка начинается с проверки положения заслонок первичной камеры на непрогретом двигателе при полностью отпущенной педали газа. Убедитесь, что заслонки плотно закрыты, а тяга привода не создает натяжения – между ней и регулировочным винтом должен сохраняться небольшой зазор (0.5-1 мм). Проверьте параллельность кромок заслонок относительно стенок камеры визуально.

Ослабьте контргайку на регулировочном винте "количества" смеси (расположен на рычаге дросселя первичной камеры). Медленно вкручивайте или выкручивайте винт до достижения зазором между винтом и рычагом значения 0.8-1.0 мм. Зафиксируйте положение контргайкой без смещения настройки. Параллельно проверьте свободный ход педали газа (норма: 2-5 мм до начала открытия заслонок).

Ключевые этапы регулировки

• Отрегулируйте длину тяги привода дросселя так, чтобы в состоянии покоя заслонки были полностью закрыты
• Настройте винт "количества" для зазора 0.8-1.0 мм между его наконечником и рычагом
• Проконтролируйте синхронность открытия обеих заслонок первичной камеры при плавном нажатии на педаль
• Проверьте отсутствие заеданий в приводе на всех этапах хода педали

Параметр	Нормальное значение	Инструмент для проверки
Зазор у винта "количества"	0.8-1.0 мм	Щуп 0.8 мм
Свободный ход педали газа	2-5 мм	Линейка/визуально
Угол начального открытия	0° (полное закрытие)	Визуальный осмотр

После регулировки запустите двигатель и проверьте реакцию на плавное нажатие педали: обороты должны расти без провалов. При резком сбросе газа заслонки обязаны мгновенно возвращаться в исходное положение. Важно: окончательную тонкую настройку выполняют на прогретом моторе совместно с корректировкой оборотов холостого хода винтом "качества".

Корректировка работы ускорительного насоса

Корректировка производительности ускорительного насоса выполняется при обнаружении рывков или провалов при резком открытии дроссельных заслонок. Основная регулировка осуществляется изменением длины хода штока насоса, что напрямую влияет на объём впрыскиваемого топлива.

Для доступа к регулировочному винту снимите воздушный фильтр и отсоедините тягу привода насоса от сектора дросселей. Проверьте целостность резиновой манжеты диафрагмы и распылителя – трещины или засоры требуют замены элементов перед настройкой.

Порядок регулировки

1. Ослабьте контргайку регулировочного винта на рычаге привода насоса.
2. Вверните винт (по часовой стрелке) для увеличения хода штока и порции топлива. Выверните винт (против часовой стрелки) для уменьшения подачи.
3. Затяните контргайку после установки оптимального значения (обычно 0.7-1.0 мм свободного хода тяги).

Контроль эффективности выполняется резким открытием дросселя на заглушенном двигателе: из распылителя должна бить плотная топливная струя без подтёков. При работающем моторе корректируйте настройку до исчезновения провалов в движении.

Симптом	Действие
Слабый разгон, "чихание"	Увеличить ход штока (ввернуть винт)
Чёрный дым, переобогащение	Уменьшить ход штока (вывернуть винт)

Параллельно проверьте работу возвратной пружины штока – её ослабление вызывает задержку закрытия клапана и капание топлива. Замените пружину при потере упругости.

Диагностика неполадок: двигатель не заводится

При отказе двигателя запускаться первичную диагностику начинают с проверки базовых систем: наличия топлива в баке, исправности аккумулятора и стартера. Убедитесь, что стартер уверенно вращает коленвал, а аккумуляторная батарея не разряжена. Далее последовательно исследуют топливоподачу, систему зажигания и состояние карбюратора, исключая простые причины.

Особое внимание уделите герметичности топливных магистралей от бака до карбюратора и чистоте фильтров. Наличие воды в бензине или забитый сетчатый фильтр-отстойник часто блокируют подачу горючего. Параллельно оцените корректность срабатывания бензонасоса: снимите выходной шланг и прокачайте рычаг ручной подкачки – должна появиться плотная струя без пузырей.

Проверка подачи топлива в карбюратор:

• Снимите воздушный фильтр, визуально оцените впрыск бензина в диффузор при резком открытии дросселя (подсос вытянут).
• Отверните пробку дренажного отверстия поплавковой камеры – при отсутствии вытекания топлива проблема в засорении игольчатого клапана, сетки или каналов.
• Проверьте уровень бензина в камере (должен быть на 2/3 высоты смотрового окна).

Диагностика системы зажигания:

1. Выкрутите свечу, подключите к ВВ-проводу, прижмите юбкой к "массе" двигателя. При прокрутке стартером должна быть яркая синяя искра.
2. Отсутствие искры: проверьте контакты прерывателя (зазор 0.4 мм), состояние крышки трамблера, целостность ВВ-проводов.
3. Наличие искры, но слабой: возможен износ уголька в крышке трамблера или низкое напряжение катушки зажигания.

Проблемы карбюратора:

• Залив топливом: Снимите свечи – если они мокрые, причина в переобогащении смеси. Проверьте поплавковый механизм (залипание иглы, деформацию поплавка).
• Недостаток топлива: Очистите жиклеры холостого хода и ГДС сжатым воздухом. Убедитесь в отсутствии подсоса воздуха через прокладки под карбюратором.
• Неправильные регулировки: Проверьте ход штока пускового устройства (подсос) и уровень топлива в камере.

Симптом	Возможная причина	Действия
Стартер крутит, искры нет	Неисправность катушки, трамблера, конденсатора	Проверить цепи низкого напряжения, заменить поврежденные элементы
Искра есть, топливо не поступает	Забит фильтр, сломан бензонасос, замерзла магистраль	Продуть топливопровод, проверить насос, заменить фильтры
Топливо и искра есть, двигатель "чихает"	Неправильный УОЗ, засорение жиклеров, подсос воздуха	Выставить зажигание, очистить карбюратор, подтянуть крепления

Устранение провалов при разгоне Москвич-412

Провалы при резком нажатии педали газа чаще всего вызваны обеднением топливовоздушной смеси в момент открытия дроссельной заслонки. Основные причины связаны с неисправностью ускорительного насоса карбюратора К-126Г или нарушением регулировок системы холостого хода. Также возможны засоры в топливных каналах, износ диафрагмы насоса или подсос воздуха.

Перед регулировкой проверьте состояние воздушного фильтра – сильное загрязнение ограничивает подачу воздуха. Убедитесь в отсутствии подсоса неучтённого воздуха через прокладки под карбюратором или вакуумные шланги. Проверьте уровень топлива в поплавковой камере (норма 21-23 мм от плоскости разъёма крышки), так как отклонения влияют на работу переходных систем.

Порядок диагностики и регулировки

Этапы работ:

1. Проверьте работу ускорительного насоса при снятом воздушном фильтре. Резко откройте дроссель – из распылителя должна бить чёткая струя топлива. Если струя слабая или запаздывает:
   • Прочистите игольчатый клапан и каналы насоса сжатым воздухом
   • Замените порванную диафрагму насоса (комплект ДК-412)
   • Отрегулируйте ход штока (нормальный зазор при закрытой заслонке – 0.5-0.8 мм)
2. Отрегулируйте систему холостого хода:
   • Винтом «качества» установите СО 1.5-2% (обороты 750-800 об/мин)
   • Винтом «количества» откорректируйте стабильность работы
3. Проверьте пропускную способность жиклёров:

   Жиклёр	Номер	Производительность
   Главный (1 камера)	1.50	150 см³/мин
   Главный (2 камера)	1.50	150 см³/мин
   Топливный ХХ	0.50	50 см³/мин

4. Прочистите эмульсионные колодцы и переходные отверстия за дроссельными заслонками тонкой проволокой.

Если провалы сохраняются после регулировок, проверьте состояние бензонасоса (давление должно быть 0.3-0.4 кгс/см²) и отсутствие загибов в топливопроводах. На автомобилях с вакуумным корректором опережения зажигания убедитесь в герметичности шланга, идущего к распределителю – его повреждение вызывает позднее зажигание при разгоне.

Причины и способы ликвидации перерасхода топлива

Основной причиной перерасхода на карбюраторе ДААЗ-414 (Москвич-412) является нарушение регулировок топливной системы. Неправильный уровень в поплавковой камере приводит к переобогащению смеси, что сразу отражается на расходе. Износ жиклеров, особенно главного топливного, увеличивает пропускную способность и нарушает штатное соотношение бензин/воздух.

Механические повреждения элементов карбюратора также провоцируют утечки топлива. Деформация поплавка или потеря герметичности игольчатого клапана вызывают постоянное переполнение камеры. Засорение воздушных каналов или фильтров вынуждает систему компенсировать нехватку воздуха избытком бензина, формируя переобогащенную смесь.

Конкретные неисправности и методы устранения

Типичные проблемы и решения:

Причина	Способ устранения
Высокий уровень топлива в поплавковой камере	Отрегулировать язычок поплавка до 6.5±0.25 мм от плоскости разъёма крышки при снятом карбюраторе
Загрязнение воздушного жиклёра ГДС	Промыть жиклёр ацетоном и продуть сжатым воздухом (Ø 1.7 мм)
Износ топливных жиклёров	Заменить жиклёры согласно калибровке: главный Ø 1.55 мм, холостого хода Ø 0.45 мм
Утечки через прокладки	Подтянуть крепёжные гайки или заменить деформированные прокладки
Неисправность экономайзера	Проверить герметичность клапана экономайзера привода (давление срабатывания 100±10 мм рт.ст)

Дополнительные регулировки:

• Проверить ход поплавка (должен составлять 8±0.5 мм)
• Откалибровать систему холостого хода: винтом качества добиться СО=0.5-1.2%, винтом количества - 650±50 об/мин
• Убедиться в свободном ходе дроссельных заслонок и отсутствии заеданий

Профилактические меры:

1. Замена топливного фильтра каждые 10 000 км
2. Контроль герметичности вакуумных магистралей
3. Чистка воздушного фильтра при ТО (оригинальный фильтр А-412)
4. Проверка угла опережения зажигания (19°±1° при 3500 об/мин)

Неустойчивая работа на холостых оборотах: типовые причины

Основной причиной неустойчивых холостых оборотов на карбюраторе Москвич-412 (ДААЗ-414) является нарушение герметичности системы холостого хода или подсос постороннего воздуха. Это приводит к обеднению топливной смеси, вызывая "просадки" оборотов, тряску двигателя и остановку. Проблема часто усугубляется при прогреве мотора.

Неисправность может быть спровоцирована как неправильной регулировкой, так и механическими повреждениями компонентов. Диагностику следует начинать с проверки герметичности соединений и целостности уплотнений перед углублением в настройки.

Распространённые источники неисправности

• Загрязнение каналов и жиклёров ХХ - смолистые отложения нарушают подачу топлива
• Износ игольчатого клапана экономайзера - провоцирует перелив топлива в поплавковой камере
• Подсос воздуха через:
  • Прокладку под карбюратором
  • Уплотнительные кольца винтов качества (регулировочных)
  • Трещины в вакуумных шлангах (опережения зажигания)
• Неправильная настройка:
  1. Уровня топлива в поплавковой камере
  2. Винта "качества" (состава смеси)
  3. Винта "количества" (оборотов ХХ)

Важно: Перед регулировкой прогрейте двигатель до рабочей температуры (80-90°C) и убедитесь в исправности свечей зажигания, ВВ-проводов и состояния воздушного фильтра.

Чистка карбюратора без демонтажа (пошаговое фото)

Перед началом работ прогрейте двигатель до рабочей температуры и заглушите его, отключив массу аккумулятора. Приготовьте очиститель карбюратора в аэрозоле, защитные очки, резиновые перчатки, тонкую медную проволоку и набор чистящих ершиков для жиклёров. Убедитесь в отсутствии открытого огня рядом с рабочей зоной.

Снимите корпус воздушного фильтра, открутив гайки крепления и отсоединив патрубок вентиляции картера. Аккуратно извлеките фильтрующий элемент – теперь верхняя часть карбюратора доступна. Осмотрите видимые каналы и заслонки на наличие явных загрязнений или смолистых отложений.

Последовательность чистки

1. Очистка первичной камеры: Распылите очиститель через просвет дроссельной заслонки при полностью вытянутом рукоятке "подсоса". Удерживайте заслонку открытой 10 секунд (см. фото 1).
2. Продувка топливных жиклёров: Снимите топливный шланг с штуцера. Вставьте трубку баллончика в штуцер подачи топлива, зафиксируйте и распылите 3-4 секунды (см. фото 2).
3. Чистка системы ХХ: Найдите винт качества смеси на корпусе. Выкрутите его, запомнив количество оборотов. Обработайте посадочное место и канал очистителем, используя гибкую трубочку баллончика (см. фото 3).
4. Удаление отложений в поплавковой камере: Отверните пробку дренажного отверстия снизу карбюратора. Распылите очиститель внутрь на 5 секунд для вымывания осадка (см. фото 4).
5. Прочистка эмульсионных трубок: Через смотровое окно камеры обработайте трубки струёй очистителя. Используйте медную проволоку Ø0.5 мм для аккуратной механической очистки каналов (см. фото 5).

Элемент	Средство чистки	Время обработки
Жиклёры ХХ	Ершик + очиститель	15 сек
Дроссельные заслонки	Тряпка с очистителем	До удаления нагара
Диффузоры	Струя очистителя	2-3 сек на канал

После обработки всех узлов дайте карбюратору просохнуть 5-7 минут. Установите воздушный фильтр и патрубки на место, подключите массу АКБ. Запустите двигатель – возможны кратковременные перебои из-за остатков очистителя. Отрегулируйте холостой ход винтом качества, руководствуясь заводскими параметрами.

Полная разборка карбюратора для капитальной промывки

Обеспечьте чистоту рабочей зоны и подготовьте ёмкости для сортировки мелких деталей. Используйте набор рожковых ключей, крестовую и плоскую отвёртки, пассатижи с тонкими губками, а также очиститель карбюратора.

Перед разборкой тщательно очистите внешние поверхности карбюратора от грязи ветошью, смоченной в бензине. Зафиксируйте взаимное положение корпусных частей метками во избежание ошибок при сборке.

Последовательность демонтажа компонентов

1. Снятие верхней крышки:
   • Открутите 4 винта крепления крышки поплавковой камеры
   • Аккуратно снимите крышку с прокладкой, не деформируя её
   • Извлеките ось поплавков, демонтируйте оба поплавка
   • Выверните седло игольчатого клапана гаечным ключом на 10 мм
2. Демонтаж топливных жиклёров:
   • Выкрутите главный топливный жиклёр первой камеры (маркировка 1,75)
   • Извлеките эмульсионную трубку вместе с распылителем
   • Повторите операцию для второй камеры (жиклёр 1,90)
   • Отдельно сложите воздушные жиклёры холостого хода и переходной системы
3. Разборка корпуса дроссельных заслонок:
   • Отсоедините тяги привода воздушной и дроссельной заслонок
   • Выкрутите 6 винтов, соединяющих средний и нижний блоки
   • Извлеките оси дросселей, предварительно сняв стопорные винты
   • Демонтируйте пружины и регулировочные винты холостого хода
4. Разборка ускорительного насоса:
   • Открутите 4 винта крышки насоса
   • Извлеките диафрагму, распылитель и шариковый клапан
   • Выдавите ось рычага привода насоса
5. Снятие пускового устройства:
   • Открутите винты крепления корпуса пусковика
   • Извлеките диафрагму с штоком и возвратную пружину
   • Отсоедините тягу воздушной заслонки

Важно: Все резиновые уплотнители и диафрагмы подлежат замене. Жиклёры очищаются только мягкой щёткой и сжатым воздухом без механической обработки. При демонтаже винтов с повреждёнными шлицами используйте экстрактор.

Проверка целостности диафрагм и уплотнителей

Визуально осмотрите диафрагмы ускорительного насоса и пускового устройства на отсутствие трещин, разрывов или потертостей. Особое внимание уделите кромкам и складкам, где чаще возникают повреждения. Проверьте эластичность материала – изношенные диафрагмы становятся жесткими или хрупкими.

Для герметичных полостей (например, камеры пускового устройства) используйте метод вакуума или избыточного давления. Снимите диафрагму с корпуса, прижмите пальцем ее штатное отверстие и попытайтесь растянуть или сжать свободную часть. Целая диафрагма должна сопротивляться перемещению и стремиться вернуться в исходное положение, удерживая созданный перепад давления.

Дополнительные проверки уплотнений

Убедитесь в целостности следующих элементов:

• Уплотнительные кольца осей дросселей – следы топлива или грязи указывают на износ.
• Прокладки под крышками (поплавковой камеры, экономайзера) – деформация или растрескивание требуют замены.
• Уплотнитель винта "качества" смеси – проверьте на отсутствие задиров и плотность прилегания конуса.

Обнаруженные поврежденные диафрагмы и уплотнители подлежат обязательной замене. Установка дефектных компонентов приведет к нарушению состава смеси, подсосу воздуха и неустойчивой работе двигателя.

Сборка карбюратора после обслуживания: ключевые моменты

Перед сборкой тщательно проверьте чистоту всех каналов, жиклёров, полостей и посадочных поверхностей – остатки грязи или моющего средства нарушат работу. Убедитесь в отсутствии повреждений прокладок, диафрагм, игольчатого клапана и поплавка – изношенные детали подлежат обязательной замене.

Смажьте тонким слоем чистого моторного масла ось поплавка, шток игольчатого клапана и уплотнительные кольца дроссельных заслонок для плавности хода. Подготовьте комплект новых штатных прокладок и уплотнителей – повторное использование старых почти гарантирует подсос воздуха и нестабильные обороты.

1. Установка поплавкового механизма: Отрегулируйте уровень топлива до сборки. Переверните крышку карбюратора горизонтально. Зазор между поплавками и прокладкой крышки (без нагрузки на иглу) должен составлять 6.5±0.25 мм. Проверьте герметичность игольчатого клапана, продув его ртом.
2. Сборка корпусов: Совместите нижнюю часть (смесительная камера) с верхней (крышка) через новую термостойкую прокладку. Следите за правильной установкой ускорительного насоса и рычага воздушной заслонки. Равномерно, крест-накрест затяните винты крепления крышки с умеренным усилием, избегая перекосов.
3. Монтаж дозирующих систем: Вверните штатные жиклёры (ГДС, ТХХ) в предусмотренные каналы строго по спецификации (номера указаны на корпусе). Не перетягивайте – латунь повреждается легко. Убедитесь, что эмульсионные трубки и воздушные жиклёры установлены до упора в свои колодцы.
4. Проверка заслонок: Дроссельные заслонки должны свободно, без заеданий, вращаться от тяги привода. Воздушная заслонка обязана полностью закрываться рукояткой «подсоса» и автоматически открываться на 2-3 мм пусковым устройством при запуске двигателя.
5. Финальная установка: Перед монтажом на двигатель подключите к карбюратору все тяги привода (газа, подсоса). Установите карбюратор на впускной коллектор через новую уплотнительную прокладку. Равномерно затяните гайки крепления. Подсоедините топливный шланг, вакуумные трубки и электроклапан ЭПХХ.

Важно! После сборки обязательна регулировка холостого хода и уровня топлива (если не сделана заранее) на прогретом двигателе. Контролируйте отсутствие подтеканий бензина в районе соединений и оси поплавка.

Рекомендуемые параметры регулировок для Москвич-412

Точная настройка карбюратора напрямую влияет на стабильность работы двигателя, топливную экономичность и легкость запуска. Соблюдение заводских параметров регулировок обеспечивает оптимальные характеристики мотора на всех режимах эксплуатации автомобиля.

Основные регулируемые параметры карбюратора ДААЗ-414 (стандартный для Москвич-412) включают уровень топлива в поплавковой камере, обороты холостого хода, качество смеси на холостом ходу и момент открытия дроссельной заслонки вторичной камеры. Для выполнения работ потребуется минимальный набор инструментов: отвертки, ключи и тахометр с точностью не менее ±50 об/мин.

Основные регулировочные параметры

Уровень топлива в поплавковой камере:

• Расстояние от плоскости разъема крышки до поверхности бензина: 22±1 мм.
• Зазор между игольчатым клапаном и упором поплавка при вертикальном положении крышки: 1.5±0.1 мм.

Система холостого хода:

1. Прогрейте двигатель до рабочей температуры (80-90°C).
2. Винтом «количества» смеси установите частоту вращения коленвала: 750±50 об/мин.
3. Винтом «качества» смеси добейтесь максимальной устойчивости работы двигателя.
4. Повторно проверьте и при необходимости скорректируйте обороты винтом «количества».

Привод вторичной камеры:

• Зазор между рычагом привода и винтом ограничителя открытия дросселя первичной камеры при полностью отпущенной педали газа: 0.1-0.2 мм.
• Момент начала открытия вторичной заслонки: при открытии дросселя первичной камеры на 2/3 от полного хода.

Пусковое устройство:

Параметр	Значение
Зазор между кромкой воздушной заслонки и стенкой камеры при вытянутом "подсосе"	3.0±0.2 мм
Зазор дроссельной заслонки первичной камеры при вытянутом "подсосе"	1.0±0.1 мм

Настройка привода педали газа и тросов управления

Проверьте свободный ход педали акселератора перед началом регулировки: он должен составлять 1-2 мм. Отрегулируйте его при необходимости вращением контргайки и регулировочной тяги на конце троса возле педали. Убедитесь, что педаль возвращается в исходное положение без заеданий пружиной.

Ослабьте контргайку наконечника троса управления карбюратором в моторном отсеке. Удерживая дроссельную заслонку первой камеры в закрытом положении, натяните трос до устранения провисания, оставив зазор 0.5-1 мм между наконечником и рычагом. Зафиксируйте положение контргайкой, избегая перетяжки.

Контрольные операции после настройки

• Плавно нажмите педаль газа до упора – дроссельные заслонки должны открываться полностью без механических препятствий
• Проверьте синхронность закрытия заслонок при отпускании педали
• Убедитесь в отсутствии перегибов тросов в местах соприкосновения с кузовными элементами
• Протестируйте работу на запущенном двигателе: обороты должны расти без рывков и задержек

При обнаружении износа или повреждения оболочки троса, заеданий при перемещении, замените узел целиком. Смазывайте подвижные части графитовой смазкой при повторной установке.

Плановое обслуживание карбюратора: сроки и процедуры

Регулярное обслуживание карбюратора Москвич-412 критически важно для стабильной работы двигателя, экономии топлива и предотвращения внезапных отказов. Пропуск плановых процедур приводит к повышенному расходу бензина, потере мощности, затрудненному пуску и неустойчивым оборотам холостого хода.

Комплекс работ включает диагностику, очистку и регулировку основных систем карбюратора. Выполнение по регламенту минимизирует износ деталей, предотвращает засорение топливных каналов и обеспечивает оптимальное смесеобразование на всех режимах работы двигателя.

График и ключевые операции

Для карбюратора Москвич-412 рекомендовано обслуживание каждые 10 000 км пробега или ежегодно (в зависимости от того, что наступит раньше). При эксплуатации в тяжелых условиях (пыль, низкокачественное топливо, городской цикл) интервал сокращают до 7 000–8 000 км.

1. Внешняя очистка: Продувка корпуса сжатым воздухом и удаление загрязнений мягкой кистью. Обязательна перед любыми работами для предотвращения попадания грязи внутрь.
2. Контроль уровня топлива: Проверка с помощью калиброванного шаблона или прозрачной трубки через сливной штуцер. Норма: 20–22 мм от плоскости разъёма крышки. Регулировка подгибом язычка поплавка.
3. Регулировка холостого хода:
   • Прогрев двигателя до рабочей температуры.
   • Корректировка винтом "количества" (обороты – 700–800 об/мин).
   • Корректировка винтом "качества" (состав смеси по содержанию CO – 0.5–1.2%).
4. Диагностика ускорительного насоса: Проверка струи топлива при резком открытии дросселя (должна быть непрерывной и интенсивной). Чистка распылителя или замена диафрагмы при необходимости.
5. Чистка жиклеров и каналов: Демонтаж топливных/воздушных жиклеров, продувка сжатым воздухом. Запрещено использовать металлические предметы!

Процедура	Периодичность	Инструмент/Материалы
Очистка воздушного фильтра	5 000 км	Сжатый воздух, промывочная жидкость
Замена топливного фильтра	10 000 км	Новый фильтр, ключи
Контроль герметичности соединений	Каждое ТО	Визуальный осмотр, момент затяжки 12–16 Н·м

Дополнительно при каждом ТО: проверка целостности вакуумных шлангов, состояния тяг привода заслонок и отсутствия подтеканий топлива. После обслуживания обязательна проверка работы двигателя на всех режимах.

Список источников

При подготовке материалов о карбюраторе Москвич-412 использовались проверенные технические источники, гарантирующие точность описания конструкции и процедур регулировки. Учтены как исторические документы, так и современные практические наработки.

Основное внимание уделено официальной документации заводов-изготовителей и специализированной автомобильной литературе. Дополнительно привлечены экспертные мнения из профильных сообществ для уточнения нюансов эксплуатации.

Ключевые материалы

• Заводское руководство по ремонту Москвич-412 - Разделы по топливной системе и карбюратору ДААЗ-414
• Книга "Карбюраторы отечественных автомобилей" - Глава об устройстве и настройке карбюраторов серии "Озон"
• Журнал "За рулём" - Архивные публикации 1970-1980 гг. по регулировке карбюраторов
• Технический бюллетень НАМИ №247 - Рекомендации по обслуживанию систем питания
• Форумные обсуждения владельцев Москвич - Практические кейсы регулировки и диагностики
• Каталог деталей двигателя УЗАМ-412 - Схемы и спецификации компонентов карбюратора
• Видеоинструкции автомехаников-реставраторов - Визуализация процессов настройки

Видео: Замена и регулировка карбюратора К126Н на Москвиче 412


• Автосалон Мир Авто на Белорусской - отзывы клиентов, точный адрес, действующие акции

• Морозный саботаж - настоящие виновники отказа машины заводиться

• Subaru Impreza WRX STI - фото, характеристики, отзывы владельцев
