Карбюраторный двигатель - комплектация и характеристики
Статья обновлена: 18.08.2025

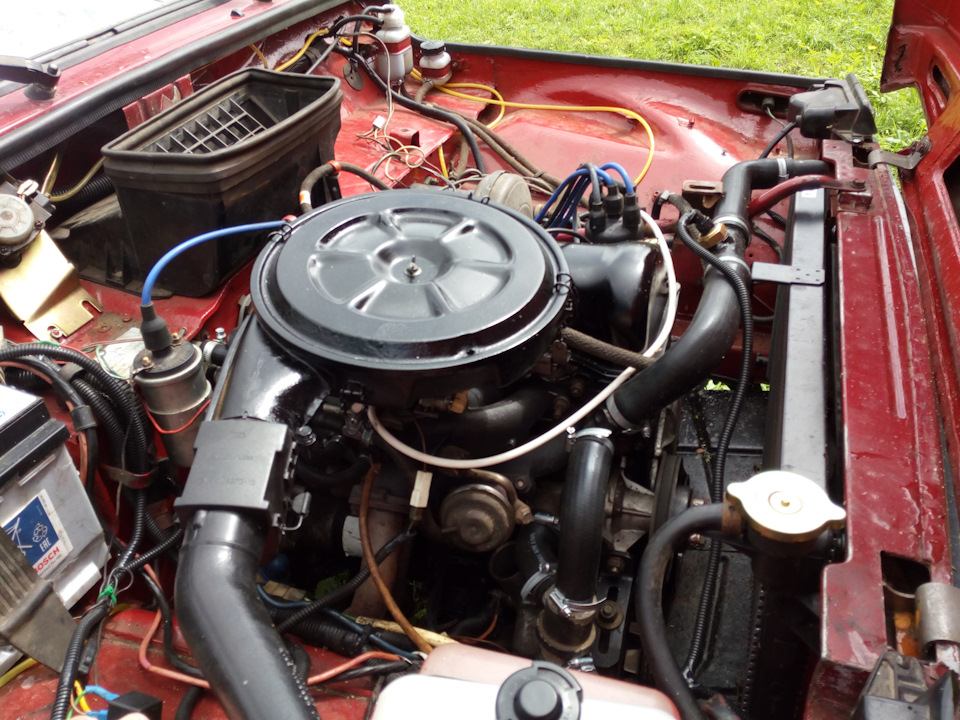

Карбюраторный двигатель долгое время являлся основным силовым агрегатом в автомобилестроении. Его принцип работы основан на смешивании топлива с воздухом вне цилиндров.
В данной статье подробно рассматривается устройство карбюраторного двигателя внутреннего сгорания. Основное внимание уделяется ключевым компонентам системы питания и их взаимодействию.
Будут проанализированы основные характеристики таких моторов: принцип образования горючей смеси, особенности работы на разных режимах, преимущества и ограничения технологии. Знание этих аспектов важно для понимания эволюции двигателей.
Принцип работы игольчатого клапана топливной системы
Игольчатый клапан является ключевым элементом поплавковой камеры карбюратора, регулирующим поступление горючего из топливной магистрали. Его основная задача – поддержание стабильного уровня бензина в камере при переменных режимах работы двигателя. Конструктивно клапан состоит из запорной иглы конической формы и седла, образующих прецизионную пару.
Функционирование клапана основано на взаимодействии поплавка и иглы через рычажную систему. При опустошении камеры во время всасывания топлива поплавок опускается, освобождая иглу от давления рычага. Под действием давления в топливопроводе игла отходит от седла, открывая проходное сечение для подачи бензина. По мере заполнения камеры поплавок всплывает, постепенно прижимая иглу к седлу рычагом до полного перекрытия канала.
Критические параметры работы
Эффективность клапана определяется следующими характеристиками:
- Герметичность сопряжения – обеспечивается шлифовкой иглы и седла в заводских условиях
- Усилие прижима – регулируется массой поплавка и геометрией рычага
- Ход иглы – обычно не превышает 1-2 мм для точного дозирования
Типичные неисправности включают:
- Зависание иглы из-за механических загрязнений
- Износ уплотняющих поверхностей
- Деформацию рычага поплавка
Состояние клапана | Последствие для двигателя |
Неполное закрытие | Перелив топлива, повышение расхода |
Затрудненное открытие | Обеднение смеси, потеря мощности |
Корректная работа клапана гарантирует постоянный уровень топлива в поплавковой камере, что является необходимым условием для формирования стехиометрической топливовоздушной смеси на всех режимах работы двигателя.
Конструкция и функции смесительной камеры
Смесительная камера представляет собой основной канал карбюратора, где воздушный поток смешивается с распылённым топливом. Её ключевыми конструктивными элементами являются воздушный патрубок, диффузор с узким сечением (создающий разрежение), распылитель, соединённый с поплавковой камерой, дроссельная заслонка, регулирующая подачу смеси в двигатель, и система жиклёров (главный, холостого хода), дозирующих топливо.
Главная функция камеры – формирование гомогенной горючей смеси с оптимальным соотношением бензина и воздуха (в среднем 1:14–15 по массе) для разных режимов работы двигателя. Разрежение, создаваемое движением поршней и усиленное диффузором, втягивает топливо через распылитель, а воздушный поток дробит его на мелкие частицы, обеспечивая испарение и равномерное смешивание. Дроссельная заслонка напрямую регулирует количество смеси, поступающей во впускной коллектор.
Принцип работы и детализация
Процесс смесеобразования: Воздух проходит через диффузор, где его скорость возрастает, а давление падает. Это разрежение "вытягивает" топливо из распылителя. Струя бензина подхватывается воздухом, распыляется и частично испаряется, образуя аэрозольную смесь.
Ключевые компоненты:
- Диффузор: Сужает поток для увеличения скорости воздуха и создания зоны низкого давления.
- Распылитель: Трубка, выходящая в зону диффузора, подаёт топливо из поплавковой камеры.
- Дроссельная заслонка: Поворотная пластина на оси, управляемая педалью газа, регулирует сечение камеры и объём смеси.
- Жиклёры: Калиброванные пробки с отверстиями, дозирующие топливо (главный – для средних и высоких нагрузок, холостого хода – для работы на малых оборотах).
Режим работы | Участвующие элементы смесительной камеры | Характеристика смеси |
---|---|---|
Холостой ход и малые нагрузки | Система холостого хода (каналы и жиклёр), переходные отверстия, дроссельная заслонка прикрыта | Богатая (α≈0.6–0.8) |
Средние нагрузки | Главный жиклёр, диффузор, распылитель | Близкая к стехиометрической (α≈1.0–1.1) |
Высокие нагрузки и ускорение | Главная дозирующая система, экономайзер или ускорительный насос | Обогащённая (α≈0.8–0.9) |
Дополнительные функции: Смесительная камера обеспечивает плавное изменение состава смеси при открытии дросселя, предотвращает конденсацию топлива за счёт скорости потока и способствует предварительному подогреву смеси (в некоторых конструкциях) через контакт со стенками впускного коллектора.
Назначение главного топливного жиклера
Главный топливный жиклер является калиброванным элементом карбюратора, устанавливаемым в топливном канале между поплавковой камерой и распылителем. Его основная функция – точное дозирование количества бензина, поступающего в смесительную камеру при работе двигателя на средних и высоких нагрузках. Без этого компонента формирование оптимального состава топливовоздушной смеси было бы невозможно.
Принцип действия основан на разнице давлений: разрежение в диффузоре всасывает топливо через жиклер, чье калиброванное отверстие строго ограничивает расход горючего. Геометрические параметры жиклера (диаметр, длина, форма) определяют пропускную способность и прямо влияют на состав смеси. Это обеспечивает стабильную работу силового агрегата в заданных режимах.
Ключевые функции и характеристики
Основные задачи элемента:
- Регулировка объёма топлива для образования стехиометрической смеси (∼1:14.7)
- Обеспечение экономичного расхода горючего на крейсерских режимах
- Поддержание стабильных оборотов при частичном открытии дроссельной заслонки
- Предотвращение переобогащения смеси на высоких оборотах
Конструктивные особенности:
Параметр | Влияние на работу |
Диаметр отверстия | Определяет максимальную пропускную способность |
Профиль канала | Влияет на ламинарность потока топлива |
Материал (латунь, пластик) | Защита от коррозии и деформации |
Некорректный подбор жиклера вызывает либо "обеднение" смеси (с потерей мощности и перегревом), либо её "обогащение" (повышенный расход, нагар на свечах). Калибровка выполняется производителем под конкретные параметры двигателя и корректируется только при тюнинге или изменении рабочих условий.
Система холостого хода: компоненты и настройка
Система холостого хода (СХХ) обеспечивает стабильную работу двигателя при закрытой дроссельной заслонке и отсутствии нагрузки. Её корректное функционирование критично для плавного запуска, низкого расхода топлива и минимальной токсичности выхлопа на малых оборотах. Неисправности СХХ проявляются неустойчивой работой мотора, самопроизвольной остановкой или повышенными оборотами на холостом ходу.
Топливная смесь на холостом ходу обедненная, так как основной канал подачи перекрыт заслонкой. СХХ компенсирует это, формируя отдельный воздушно-топливный поток в обход дросселя. Регулировка системы напрямую влияет на частоту вращения коленвала и состав смеси в режиме минимальной нагрузки.
Основные компоненты системы
- Канал холостого хода: Бypep в корпусе карбюратора, соединяющий поплавковую камеру с пространством за дроссельной заслонкой.
- Топливный жиклёр холостого хода: Калиброванное отверстие, дозирующее подачу бензина в канал. Определяет базовую производительность системы.
- Воздушный жиклёр/винт холостого хода: Регулирует подмес воздуха в топливный поток, влияя на обогащение смеси. Часто совмещён с регулировочным винтом.
- Регулировочный винт "качества" смеси: Винт с коническим наконечником, изменяющий проходное сечение канала СХХ. Поворотом меняется состав смеси (соотношение воздух/топливо).
- Регулировочный винт "количества" (упорный винт заслонки): Ограничивает минимальное закрытие дроссельной заслонки, задавая базовый уровень оборотов ХХ.
- Переходные отверстия: Каналы, обеспечивающие плавный переход от ХХ к малым нагрузкам при приоткрывании заслонки.
Процедура настройки
- Прогреть двигатель до рабочей температуры (80-90°C).
- Отключить все энергопотребители (фары, печка, кондиционер).
- Вращением винта "количества" установить обороты ХХ в пределах, указанных производителем (обычно 750-950 об/мин).
- Медленно закручивать винт "качества" до появления неустойчивой работы (обороты падают или мотор глохнет).
- Плавно выкручивать винт "качества" до момента, когда обороты достигнут максимума и начнут снижаться.
- Зафиксировать положение винта "качества" в точке максимальных устойчивых оборотов.
- Винтом "количества" скорректировать частоту вращения до нормированного значения.
- Повторить пункты 4-7 для точной доводки (при необходимости).
Параметр регулировки | Влияние на работу двигателя | Признак неправильной настройки |
---|---|---|
Винт "качества" (состава смеси) | Определяет соотношение топливо/воздух в смеси на ХХ. Закручивание (уменьшение воздуха) - обогащает смесь, выкручивание - обедняет. | Черный дым из глушителя (богатая), хлопки в карбюраторе (бедная), перегрев. |
Винт "количества" (оборотов ХХ) | Задает степень приоткрытия дроссельной заслонки, регулируя основной привоздушный поток на ХХ. Вкручивание - повышает обороты, выкручивание - снижает. | Высокие или "плавающие" обороты, глохнет при сбросе газа, повышенный расход топлива. |
Механизм управления дроссельной заслонкой
Механизм регулирует подачу воздуха во впускной коллектор, определяя режим работы двигателя. Он напрямую связан с педалью акселератора через механическую или электронную систему передачи усилия.
Основная функция – изменение сечения воздушного канала для управления мощностью и частотой вращения коленчатого вала. Точность и скорость реакции механизма критичны для динамических характеристик автомобиля.
Ключевые компоненты и принципы работы
Конструктивные элементы включают:
- Трос привода (в механических системах) – стальной трос в оболочке, передающий усилие от педали
- Рычажный узел – преобразует линейное движение во вращение заслонки
- Ось заслонки – фиксирует круглую заслонку внутри корпуса карбюратора
- Возвратная пружина – обеспечивает автоматическое закрытие при сбросе газа
Принцип действия: Нажатие педали → перемещение троса → поворот оси → открытие заслонки → увеличение воздушного потока → рост оборотов двигателя. При отпускании педали пружина возвращает заслонку в исходное положение.
Тип привода | Особенности |
Механический | Прямая связь педаль-заслонка, простота конструкции |
Электронный (E-Gas) | Датчики педали + сервопривод заслонки, используется в инжекторных системах |
Важно: Правильная регулировка свободного хода троса предотвращает закусывание заслонки и обеспечивает стабильный холостой ход. Износ элементов привода приводит к "провалам" при разгоне.
Ускорительный насос: устройство и проверка
Ускорительный насос компенсирует обеднение топливной смеси при резком открытии дроссельной заслонки. Его конструкция включает диафрагму, пружину, шариковый клапан подачи топлива и распылитель. При нажатии на педаль газа тяга перемещает рычаг, сжимающий диафрагму через толкатель. Вытесняемое топливо проходит через нагнетательный клапан к распылителям во впускной тракт.
Неисправность насоса проявляется провалами мощности, рывками или хлопками в карбюраторе при резком разгоне. Для диагностики снимите воздушный фильтр и визуально оцените производительность струи топлива при ручном управлении дросселем. Отсутствие или слабая подача указывают на необходимость проверки компонентов.
Порядок диагностики
Критические элементы для контроля:
- Диафрагма – трещины или отвердение резины
- Клапаны – засорение или износ шариков
- Каналы распылителя – закоксовывание отложений
- Пружина – потеря упругости
Таблица типовых неисправностей:
Симптом | Вероятная причина |
Отсутствие струи | Разрыв диафрагмы, заклинивание клапана |
Слабая подача | Засор каналов, износ пружины |
Задержка впрыска | Залипание толкателя, деформация рычага |
Для ремонта демонтируйте насос, промойте детали в ацетоне, замените диафрагму и проверьте герметичность клапанов продувкой сжатым воздухом. Соберите узел, отрегулируйте ход толкателя согласно спецификации производителя.
Регулировка качества топливно-воздушной смеси
Регулировка качества топливно-воздушной смеси определяет соотношение бензина и воздуха на разных режимах работы карбюраторного двигателя. Эта операция напрямую влияет на мощность, экономичность, стабильность холостого хода и токсичность выхлопных газов.
Основная цель регулировки – обеспечить стехиометрический состав смеси (примерно 14.7:1 по массе) для большинства режимов, обогащая её при резком разгоне или высоких нагрузках и обедняя на холостом ходу. Неправильная настройка вызывает перерасход топлива, детонацию, перегрев или неустойчивую работу двигателя.
Ключевые элементы регулировки
- Винт качества (состава смеси) холостого хода: Регулирует подачу топлива в контур холостого хода. Закручивание (по часовой стрелке) обедняет смесь, выкручивание – обогащает.
- Жиклеры:
- Главный топливный жиклер: Определяет подачу топлива на средних и высоких оборотах.
- Жиклер холостого хода: Обеспечивает топливоподачу на малых оборотах.
- Воздушный жиклер: Дозирует воздух, подсасываемый в эмульсионные колодцы, влияя на "эмульсирование" топлива и плотность смеси.
- Экономайзер/Эконостат: Автоматически обогащает смесь при полном открытии дросселя или высоких нагрузках.
- Ускорительный насос: Обеспечивает кратковременное обогащение при резком нажатии на педаль газа.
Процесс регулировки: Начинается с установки базовых оборотов холостого хода винтом количества, затем корректируется состав смеси винтом качества по максимальным и устойчивым оборотам (или показаниям газоанализатора). Жиклеры подбираются экспериментально или по спецификациям производителя для целевых режимов работы.
Элемент | Влияние на смесь | Режим работы |
---|---|---|
Винт качества холостого хода | Обеднение/Обогащение | Холостой ход, переходные режимы |
Главный топливный жиклер | Обогащение при увеличении проходного сечения | Средние и высокие нагрузки |
Воздушный жиклер | Обеднение при увеличении проходного сечения | Средние и высокие нагрузки |
Ускорительный насос | Кратковременное обогащение | Резкое открытие дросселя |
Характеристики оборотов холостого хода
Обороты холостого хода (ХХ) представляют собой минимальную устойчивую частоту вращения коленчатого вала двигателя при полностью отпущенной педали акселератора и отсутствии внешней нагрузки. Эта характеристика критична для стабильности работы двигателя, экономичности и экологичности на режиме без движения.
Нормальные обороты ХХ для карбюраторных двигателей обычно находятся в диапазоне 700-950 об/мин (конкретное значение зависит от конструкции двигателя, температуры и типа карбюратора). Неправильная настройка приводит к повышенной вибрации, троению, самопроизвольной остановке мотора или недопустимому повышению расхода топлива.
Ключевые параметры и факторы влияния
Основные регулируемые характеристики:
- Величина оборотов: Задается винтом количества смеси в карбюраторе. Слишком низкие обороты вызывают вибрацию и остановку, высокие - перерасход топлива.
- Стабильность поддержания: Зависит от исправности систем зажигания, компрессии, состояния вакуумных шлангов и правильной регулировки винта качества (состава) смеси. Неустойчивые обороты проявляются как "плавание" стрелки тахометра.
- Плавность перехода: Отсутствие провалов или рывков при сбросе газа до ХХ и при последующем трогании. Обеспечивается корректной работой переходных систем карбюратора (жиклеров, каналов).
Внешние факторы, требующие корректировки:
Фактор | Влияние на обороты ХХ | Необходимое действие |
---|---|---|
Температура двигателя | Низкая: Повышенные обороты (прогрев) Рабочая: Номинальные обороты |
Автоматическое управление воздушной заслонкой или ручная подстройка ("подсос") |
Включение нагрузки (фары, печка, кондиционер) | Снижение оборотов из-за увеличения нагрузки на генератор | Компенсация системой ЭПХХ (экономайзер принудительного холостого хода) или повышением оборотов регулировкой |
Состояние двигателя (износ, нагар) | Неустойчивость, тенденция к снижению или повышению | Требуется периодическая повторная регулировка, ремонт |
Калибровка воздушных жиклеров
Воздушные жиклеры регулируют количество воздуха, смешиваемого с топливом в эмульсионных трубках карбюратора, непосредственно влияя на состав топливовоздушной смеси на переходных и основных режимах работы двигателя. Их пропускная способность определяет соотношение компонентов смеси при открытии дроссельной заслонки.
Неправильно подобранный жиклер вызывает либо обеднение смеси (снижение мощности, перегрев, детонацию), либо её переобогащение (повышенный расход топлива, черный дым из выхлопа, неполное сгорание). Точная калибровка критична для оптимальной работы силового агрегата.
Процесс подбора и регулировки
Калибровка выполняется методом последовательных замен жиклеров и тестовых заездов. Основные этапы:
- Базовая проверка: Установка жиклеров номинального размера согласно спецификации производителя.
- Диагностика режимов:
- Обороты холостого хода (регулируются винтом качества)
- Разгон при резком открытии дросселя
- Работа под средней нагрузкой
- Максимальные обороты и мощность
- Анализ симптомов:
Симптом Возможная причина Действие Провал при разгоне, хлопки в карбюратор Слишком бедная смесь Уменьшить диаметр жиклера Черный дым, "вялый" разгон Слишком богатая смесь Увеличить диаметр жиклера - Пошаговая замена: Изменение размера жиклера на 2-5% за одну итерацию (например, с 1.50 мм на 1.45 мм или 1.55 мм).
- Контрольные замеры: Проверка динамики разгона, расхода топлива и температуры двигателя после каждой замены.
Ключевые факторы выбора: Диаметр жиклера подбирается с учетом объема двигателя, степени сжатия, конструкции впускного тракта и требуемых характеристик (экономичность/максимальная мощность). Используются калибровочные наборы с жиклерами различного диаметра и штихмас для точного измерения.
Диагностика засорения топливных каналов
Закупорка каналов карбюратора нарушает пропорции топливно-воздушной смеси, вызывая нестабильную работу двигателя. Основные симптомы включают провалы мощности при резком нажатии педали газа, неустойчивый холостой ход, трудный запуск и повышенный расход топлива. Игнорирование этих признаков приводит к перегреву двигателя и выходу из строя поршневой группы.
Диагностику начинают с визуального осмотра топливной системы на предмет механических повреждений шлангов и утечек. Обязательно проверяют состояние топливного фильтра и бензонасоса для исключения их влияния на подачу горючего. Давление в системе замеряют манометром на выходе насоса, сравнивая с паспортными значениями для конкретной модели.
Методы выявления засоров
Для точной локализации проблемы применяют последовательную проверку:
- Промывка воздушными потоками: Сжатый воздух подают в каналы через штуцеры карбюратора, контролируя выход струи из распылителей.
- Контроль пропускной способности: Замер времени заполнения мерной емкости через топливный жиклер сравнивают с эталонными показателями.
- Анализ работы цилиндров: Поочередное отключение свечей зажигания выявляет неработающий цилиндр из-за недостатка топлива.
Этап диагностики | Инструменты | Нормальные показатели |
---|---|---|
Давление топлива | Манометр (0.1-0.3 МПа) | 0.25-0.35 МПа |
Производительность жиклера | Секундомер, мерная колба | 100 мл за 15-20 сек |
Состояние каналов | Пневмопистолет + воздушный компрессор | Равномерная струя воздуха |
Критически важные зоны для проверки: главный топливный жиклер, эмульсионные колодцы, каналы холостого хода и ускорительного насоса. Особое внимание уделяют узким участкам диаметром менее 1 мм, где чаще образуются пробки из смол и отложений.
Техническое обслуживание переходной системы
Переходная система обеспечивает стабильную работу двигателя при переходе с холостого хода на средние обороты. Её неисправности проявляются провалами мощности, рывками при разгоне и неустойчивыми оборотами.
Обслуживание включает диагностику, очистку компонентов и регулировку параметров. Работы проводятся при плановом ТО или при выявлении симптомов некорректной работы на переходных режимах.
Ключевые этапы обслуживания
Диагностика и проверка:
- Контроль герметичности вакуумных шлангов и соединений
- Проверка работы вакуумных приводов и диафрагм на отсутствие разрывов
- Тестирование реакции двигателя на резкое открытие дроссельной заслонки
Очистка компонентов:
- Демонтаж воздушного фильтра и корпуса карбюратора
- Промывка переходных отверстий и каналов аэрозольным очистителем
- Продувка жиклёров сжатым воздухом
- Удаление отложений в смесительных камерах
Регулируемый параметр | Инструмент | Норматив |
Обороты переходного режима | Тахометр | 1200-1500 об/мин |
Состав топливной смеси | Винт качества | 1.5-2 оборота от упора |
После обслуживания обязательна проверка: плавности набора оборотов, отсутствия "провалов" при резком нажатии педали газа, стабильности работы на переходных режимах. При сохранении симптомов требуется углублённая диагностика карбюратора.
Список источников
При подготовке материалов о карбюраторных двигателях использовались специализированные технические издания и нормативная документация. Основное внимание уделялось источникам, раскрывающим принципы работы, конструктивные особенности и эксплуатационные параметры систем топливоподачи.
Следующие публикации содержат детальные сведения об устройстве карбюраторов, методах регулировки и техническом обслуживании. Они включают как классические учебники по двигателестроению, так и современные руководства по ремонту автомобильной техники.
- Орлин А.С. Двигатели внутреннего сгорания. Теория поршневых и комбинированных двигателей
- Райков И.Я., Рытвинский Г.Н. Автомобильные двигатели. Конструкция и расчет
- Вахламов В.К. Автомобили: Теория и конструкция автомобиля и двигателя
- ГОСТ 14846-81 Двигатели автомобильные. Методы стендовых испытаний
- Технические руководства производителей карбюраторов Weber, Solex, Озон
- Соснин Д.А. Топливная аппаратура автомобильных двигателей
- Материалы отраслевых журналов "Автомобильная промышленность"
