Карданный вал в автомобиле - что это, устройство и виды

Статья обновлена: 18.08.2025

Карданная передача – ключевой элемент трансмиссии автомобиля, обеспечивающий передачу крутящего момента между агрегатами, расположенными соосно или под углом. Её основное назначение – компенсация изменений взаимного положения узлов при движении транспортного средства.

Конструктивно карданный вал состоит из нескольких обязательных компонентов: крестовин с игольчатыми подшипниками, фланцев, вилок, шлицевого соединения и промежуточных опор. Каждый элемент играет критическую роль в обеспечении плавности работы и долговечности узла.

Существует несколько типов карданных передач, различающихся по конструкции и применению. Основные разновидности включают одинарные, двойные и закрытые валы, а также шарниры неравных и равных угловых скоростей. Выбор конкретного типа напрямую зависит от компоновки трансмиссии и требований к углу передачи момента.

Базовое определение карданного вала в машине

Карданный вал (кардан) – это ключевой элемент трансмиссии автомобиля с задним или полным приводом, а также в некоторых переднеприводных моделях для соединения раздаточной коробки с передним мостом. Его основная задача заключается в передаче крутящего момента от коробки передач или раздаточной коробки к ведущим мостам.

Особенность карданного вала – способность эффективно передавать вращение между агрегатами, оси валов которых не соосны или меняют свое взаимное положение относительно друг друга в процессе работы подвески. Это достигается за счет использования специальных шарниров.

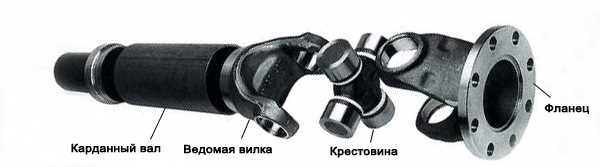

Основные детали карданной передачи

Типичный карданный вал состоит из нескольких ключевых компонентов:

Труба (центральная часть): Основной несущий элемент, обычно полая стальная труба, обеспечивающая жесткость и передачу момента.
Карданные шарниры (крестовины): Шарниры неравных угловых скоростей (ШРУСы в переднем приводе - это другой тип). Позволяют валу изгибаться и компенсировать изменение углов и расстояний между агрегатами. Основной элемент – крестовина с четырьмя игольчатыми подшипниками.
Вилки шарниров: Устанавливаются на концах центральной трубы (или промежуточных валов) и соединяются с крестовиной. Передают вращение через шарнир.
Скользящая вилка (шлицевое соединение): Обеспечивает возможность изменения длины вала при работе подвески. Представляет собой шлицевое соединение, позволяющее одной части вала вдвигаться/выдвигаться относительно другой.
Опорный подшипник: Применяется на многовальных карданах для поддержки промежуточной секции и предотвращения ее вибрации. Крепится к кузову или раме автомобиля.
Фланцы или шлицевые наконечники: Элементы для крепления вала к фланцу коробки передач/раздатки и фланцу редуктора ведущего моста.
Балансировочные пластины/грузики: Небольшие грузики, приваренные к трубе для точной балансировки вала и предотвращения вибраций на высоких скоростях вращения.

Основные типы карданных валов

Конструктивно карданные валы различаются в зависимости от компоновки автомобиля и требуемой длины:

Тип карданного вала	Особенности и применение
Одновальный	Состоит из одной трубы с двумя карданными шарнирами по краям и скользящим шлицевым соединением. Наиболее распространенный тип для заднеприводных автомобилей с короткой базой.
Двухвальный (с промежуточной опорой)	Состоит из двух труб (секций), соединенных третьим карданным шарниром. Средняя часть опирается на подшипник промежуточной опоры, закрепленной на кузове/раме. Применяется на автомобилях с длинной колесной базой (седаны E-класса, микроавтобусы, внедорожники) или когда требуется обойти препятствие.
Телескопический	Особая конструкция, где одна часть вала входит внутрь другой, обеспечивая значительное изменение длины. Чаще применяется в спецтехнике или как элемент рулевого управления, реже в трансмиссии легковых авто.
С шарнирами равных угловых скоростей (ШРУС)	Вместо классических карданных шарниров (крестовин) используются ШРУСы, аналогичные применяемым в приводах передних колес. Обеспечивают более плавную передачу момента без пульсаций, особенно на больших углах. Используются в некоторых современных полноприводных системах (например, на кардане, идущем к переднему мосту).

Главная задача карданной передачи в трансмиссии

Карданная передача обеспечивает передачу крутящего момента между агрегатами трансмиссии, расположенными под переменным углом друг к другу. Она компенсирует изменение взаимного положения узлов при работе подвески и движении автомобиля по неровностям.

Благодаря шарнирному соединению валов, крутящий момент непрерывно передаётся от коробки передач или раздаточной коробки к ведущим мостам. Это сохраняет функциональность трансмиссии независимо от вертикальных смещений колёс и деформации кузова.

Ключевые функции и особенности

Основные задачи карданной передачи:

Передача крутящего момента между несоосными валами
Компенсация угловых отклонений (до 15-20° на шарнир)
Сглаживание осевых смещений при помощи шлицевого соединения
Гашение крутильных колебаний и вибраций

Типы карданных передач по конструкции

Одинарный кардан	Один карданный шарнир, применяется при малых углах передачи
Двойной кардан	Два шарнира с промежуточной опорой, для длинных валов
Заднеприводные авто	Соединение КПП с редуктором заднего моста
Полноприводные авто	Передача момента на раздаточную коробку и оба моста

Типовое место установки кардана в заднеприводных авто

В заднеприводных автомобилях карданный вал располагается вдоль продольной оси транспортного средства. Он соединяет выходной вал коробки передач (или раздаточной коробки) с ведущим редуктором заднего моста. Основная траектория пролегает под днищем кузова, между лонжеронами рамы или несущего кузова, с обязательным зазором для свободного вращения.

Конструктивно вал фиксируется через фланцевые соединения: передний фланец крепится к КПП, задний – к редуктору заднего моста. Для компенсации вертикальных перемещений подвески используется шлицевое соединение на одном из концов вала, а также эластичная муфта или подвесной подшипник в центральной части, предотвращающий вибрации и провисание.

Ключевые элементы крепления

Фланец коробки передач – передаёт крутящий момент на вал
Подвесная опора – поддерживает центральную часть кардана через подшипник
Шлицевое соединение – компенсирует изменение длины вала при работе подвески
Фланец редуктора – жёстко соединяется с ведущей шестернёй заднего моста

Ключевая функция крестовин карданного шарнира

Крестовина карданного шарнира выполняет критически важную роль в передаче крутящего момента между валами, расположенными под переменным углом друг к другу. Её конструкция с четырьмя шипами, размещенными в игольчатых подшипниках, обеспечивает необходимое шарнирное соединение.

Эта деталь напрямую компенсирует изменение угла между ведущим и ведомым валами при работе подвески или смещении агрегатов. Без крестовины передача вращения между несоосными валами была бы невозможна из-за возникающих биений и заклинивания.

Основные функции крестовины

Передача крутящего момента: Жёстко соединяет вилки кардана, обеспечивая непрерывную передачу вращения через шарнирное соединение.
Компенсация угловых смещений: Позволяет валам работать под углом до 15-20° относительно друг друга без потери мощности.
Снижение вибраций: Минимизирует биения и колебания при изменении угла передачи момента (при условии парной установки шарниров).
Обеспечение подвижности: Даёт сочленённым валам свободу перемещения в двух плоскостях за счёт вращения игольчатых подшипников на шипах.

Роль скользящей вилки в компенсации расстояния

Скользящая вилка (шлицевое соединение) обеспечивает осевое перемещение карданного вала, компенсируя изменение расстояния между коробкой передач и ведущим мостом. Она конструктивно объединена с одной из крестовин и свободно перемещается по шлицам вдоль продольной оси вала.

При работе подвески во время движения мост постоянно меняет положение относительно кузова: сжимается при наезде на препятствия, опускается при разгоне/торможении. Это вызывает колебания дистанции между агрегатами трансмиссии. Скользящая вилка автоматически удлиняет или укорачивает вал на 20-50 мм, сохраняя его целостность.

Ключевые функции и последствия отсутствия компенсации

С исправной вилкой	При неисправности вилки
Плавная передача крутящего момента	Ударные нагрузки на шарниры
Снижение вибраций трансмиссии	Деформация вала или кронштейнов
Защита сальников КПП/редуктора	Течь масла из агрегатов

Конструктивно вилка включает внешние шлицы на валу и внутренние шлицы в корпусе, заполненные смазкой. Резиновый пыльник предотвращает загрязнение узла. При износе шлицов появляется люфт, вызывающий стук при переключении передач.

Назначение промежуточных опор на длинных карданах

При большой длине карданного вала возникает критический прогиб его центральной части под собственным весом. Это приводит к динамическому биению, резонансным колебаниям и преждевременному разрушению шарниров, подвесного подшипника или трансмиссии.

Промежуточная опора фиксирует вал в дополнительной точке крепления к кузову или раме, предотвращая провисание. Она воспринимает радиальные нагрузки, гасит вибрации и обеспечивает соосность секций составного кардана, снижая паразитные биения на высоких оборотах.

Конструкция и особенности

Подвесной подшипник: Упорный шариковый или роликовый подшипник в герметичном корпусе, воспринимающий нагрузки вала.
Демпфирующая вставка: Резиновая или полиуретановая муфта между корпусом подшипника и кронштейном для поглощения вибраций.
Кронштейн крепления: Жесткая металлическая пластина, фиксируемая болтами к поперечине кузова/рамы.

Тип опоры	Применение	Особенности
Одноопорная	Легковые авто, короткие грузовики	Один подшипник на секцию вала, компактность
Двухопорная	Крупногабаритные грузовики, спецтехника	Два подшипника в общем корпусе, усиленная поддержка

Отказ промежуточной опоры проявляется гулом при разгоне, вибрацией на определенных скоростях и ударными нагрузками в момент старта/остановки. Регулярная диагностика её состояния обязательна для безопасности и долговечности трансмиссии.

Отличия одинарных и двойных карданных передач

Одинарная карданная передача состоит из одного вала с двумя шарнирами на концах. Она применяется при малых расстояниях между агрегатами и умеренных углах перекоса. Конструкция проста и компактна, но при больших углах или длине вала вызывает вибрации из-за неравномерности вращения.

Двойная карданная передача включает два вала, соединённых через промежуточную опору с подшипником. Третий шарнир компенсирует дисбаланс, обеспечивая синхронное вращение. Такая система эффективна при значительных расстояниях и углах свыше 15°, снижая биения и нагрузки на узлы.

Сравнительная характеристика

Критерий	Одинарная передача	Двойная передача
Конструкция	1 вал, 2 шарнира	2 вала, 3 шарнира + опора
Длина трансмиссии	Короткая (до 1,5 м)	Длинная (свыше 1,5 м)
Углы перекоса	До 15°	До 30° и более
Вибрации	Выражены при нагрузках	Минимизированы
Применение	Легковые авто, короткая база	Грузовики, внедорожники, автобусы

Ключевое преимущество двойной передачи – компенсация фазовых колебаний за счёт промежуточного узла. Это снижает износ крестовин и подвески, но усложняет обслуживание из-за дополнительных элементов.

Особенности карданов для внедорожников с повышенной нагрузкой

Карданные валы внедорожников, рассчитанных на экстремальные условия и буксировку, требуют повышенной прочности и износостойкости. Они испытывают значительные крутильные и ударные нагрузки при преодолении препятствий, движении по бездорожью с полной массой или буксировке прицепа.

Производители усиливают конструкцию ключевых элементов для минимизации риска деформации или разрушения. Это включает применение специальных материалов, увеличение толщины стенок, совершенствование геометрии и внедрение дополнительных защитных компонентов.

Ключевые конструктивные отличия

Основные усиления сосредоточены в критических зонах:

Труба вала: Используется сталь повышенной прочности с большей толщиной стенок или композитные материалы для снижения веса при сохранении жесткости.
Крестовины (шарниры): Устанавливаются усиленные игольчатые подшипники с улучшенной смазкой (часто с фитингом для шприца) и термообработанные шипы увеличенного диаметра.
Шлицевое соединение: Удлиняется длина зацепления, применяются шлицы специального профиля (например, эвольвентные), используется двойное уплотнение и усиленные пыльники для защиты от грязи и воды.
Опорный подшипник: Выбираются подшипники с повышенной динамической грузоподъемностью и улучшенными уплотнениями.

Дополнительные защитные и функциональные элементы:

Защита картера: Усиленный стальной или композитный кожух, предохраняющий кардан от ударов о камни и препятствия.
Система балансировки: Более точная многоточечная балансировка для компенсации вибраций на высоких крутящих моментах.
Термостойкие материалы: Применение смазок и резины уплотнений, сохраняющих свойства в широком диапазоне температур.

Параметр	Стандартный кардан	Усиленный для внедорожника
Диаметр/толщина трубы	Стандартные	Увеличенные
Размер крестовин	Серийный	Увеличенный (например, 1330/1350 вместо 1310)
Защита	Отсутствует или минимальна	Обязательна (стальной кожух)
Шлицевое соединение	Стандартное уплотнение	Двойное уплотнение, удлиненная втулка

Конструкция передних карданных валов в полноприводных авто

Передний карданный вал в полноприводных автомобилях выполняет критическую функцию – передачу крутящего момента от раздаточной коробки к переднему редуктору. Его конструкция должна обеспечивать не только эффективную трансмиссию мощности, но и компенсировать взаимные перемещения агрегатов при работе подвески, сохраняя плавность хода и минимизируя вибрации.

Ключевая особенность заключается в необходимости синхронизации угловых скоростей при изменяющемся положении моста относительно кузова. Для этого применяются шарниры равных угловых скоростей (ШРУС) или специальные карданные соединения с компенсацией осевого смещения, что предотвращает биения и разрушение узлов при интенсивной эксплуатации.

Основные элементы конструкции

Труба вала: Полая стальная деталь, передающая крутящий момент. Имеет повышенную жесткость на кручение.
Шарниры Гука (крестовины): Устанавливаются на моделях с независимой подвеской. Компенсируют угловые отклонения до 15-20°.
ШРУСы (наружный и внутренний): Обеспечивают передачу момента без пульсаций при углах до 50°. Защищены пыльниками.
Скользящая вилка: Компенсирует изменение длины вала при работе подвески за счет шлицевого соединения.
Опорный подшипник: Фиксирует вал в средней части на раме/кузове, предотвращая радиальное биение.

Типы исполнения

Тип	Особенности	Применение
Односекционный	Цельная труба с ШРУС/крестовинами по краям. Требует точной центровки агрегатов.	Компактные внедорожники с короткой базой
Двухсекционный	Две секции с промежуточной опорой. Снижает резонансные колебания на высоких оборотах.	Пикапы и рамные SUV с длинной колесной базой
Составной (телескопический)	Скользящее шлицевое соединение в средней части. Максимальная компенсация осевых смещений.	Тяжелые внедорожники с большим ходом подвески

Важно: Для снижения дисбаланса все узлы проходят динамическую балансировку с коррекцией веса. Использование карданных валов с фазоуправляемыми шарнирами (Rzeppa) исключает вибрации на любых углах изгиба, что критично для систем постоянного полного привода.

Карданные валы с шарнирами равных угловых скоростей (ШРУС)

ШРУС (шарнир равных угловых скоростей) – это механизм, передающий крутящий момент между валами, оси которых пересекаются под изменяющимся углом. В отличие от классических карданных шарниров, ШРУС обеспечивает постоянную угловую скорость ведомого вала относительно ведущего, независимо от угла между ними. Это устраняет неравномерность вращения и вибрации, характерные для простых карданов.

Конструктивно ШРУС состоит из обоймы с канавками, сепаратора и внутренней обоймы с шариками. Шарики перемещаются по канавкам, компенсируя изменение угла между валами. Герметичность узла обеспечивается пыльником из термостойкой резины, заполненным специальной смазкой. Основные требования к материалу деталей – высокая прочность и износостойкость, поэтому используются легированные стали с последующей закалкой.

Типы ШРУС

Шариковый (Rzeppa) – наиболее распространён в переднеприводных авто. Использует 6 шариков в сепараторе, работает при углах до 50°.
Трипоидный – применяется как внутренний ШРУС. Имеет три ролика с игольчатыми подшипниками, выдерживает осевое перемещение вала.
Кулачковый (сухариковый) – тяжёлый и прочный вариант для грузовиков. Состоит из двух вилочных элементов и диска.
Кардан-шарнир спаренный – комбинация двух классических карданов, компенсирующая неравномерность вращения.

Конструктивные элементы ШРУС

Компонент	Функция	Материал
Наружная обойма	Внешний корпус с канавками для шариков	Сталь 40Х, цементация
Внутренняя обойма	Передаёт момент через шарики	Сталь 20ХН3А, закалка
Сепаратор	Фиксирует шарики в плоскости	Сталь 15Г, химико-термическая обработка
Шарики	Основные передающие элементы	Сталь ШХ15, твёрдость 60-64 HRC
Пыльник	Защита от грязи и удержание смазки	Морозостойкая резина (например, H-NBR)

Ключевое преимущество ШРУС – отсутствие пульсаций крутящего момента при больших углах изгиба (до 70° у отдельных типов). Это критично для управляемых колёс переднеприводных автомобилей, где вал одновременно передаёт момент и изменяет положение при повороте. Ресурс качественного ШРУС достигает 200-300 тыс. км при сохранении целостности пыльника.

Характерные признаки износа крестовин кардана

Износ крестовин карданного вала проявляется через серию специфических симптомов, напрямую влияющих на управляемость и безопасность автомобиля. Игнорирование этих признаков приводит к прогрессирующему разрушению шарнира, вибрациям трансмиссии и риску обрыва кардана при движении.

Своевременное выявление неисправности требует внимания к акустическим и тактильным сигналам, а также визуальным изменениям в работе узла. Диагностика включает проверку люфтов и анализ поведения автомобиля в разных режимах эксплуатации.

Ключевые индикаторы износа

Ударные звуки при старте - отчётливые металлические стуки или щелчки при трогании с места и резком нажатии педали газа.
Вибрация кузова - усиливающаяся тряска на скоростях 60-80 км/ч, передающаяся на пол и рулевую колонку.
Люфт шарнира - ощутимый радиальный зазор при ручной проверке (покачивание фланцев крестовины относительно друг друга).
Скрипы при повороте - пищащие или скрежещущие звуки во время маневрирования на низкой скорости.
Подтёки смазки - следы выдавленного пластичной смазки на игольчатых подшипниках и вилках шарнира.
Заедание вала - неравномерное вращение или "прихватывание" при попытке повернуть кардан рукой на эстакаде.

Проверка люфтов в карданных шарнирах своими руками

Люфты в карданных шарнирах приводят к вибрациям, стукам при движении и ускоренному износу трансмиссии. Регулярная диагностика крестовин и шлицевого соединения помогает выявить проблему на ранней стадии.

Для проверки потребуется смотровая яма или эстакада, монтировка или ломик, а также помощник. Автомобиль должен стоять на ручнике с выключенной передачей в нейтральном положении.

Порядок действий при диагностике

Визуальный осмотр: Проверьте состояние пыльников, наличие следов масла или металлической стружки на шарнирах.
Тест шлицевого соединения:
- Зафиксируйте кардан возле коробки передач монтировкой
- Попросите помощника резко включить и выключить заднюю передачу
- Контролируйте зазор между вилкой и валом – допустимый люфт не превышает 0.3-0.5 мм
Проверка крестовин:
- Поворачивайте карданный вал вручную в обоих направлениях
- Фиксируйте угол свободного хода – норма до 5-7°
- Покачивайте вал перпендикулярно оси: люфт недопустим

Элемент	Метод проверки	Критичный люфт
Шлицевое соединение	Рывковое включение передачи	> 0.8 мм
Крестовина	Ручное вращение вала	Заедание или >10°

При обнаружении стука, заклинивания или превышения допустимых значений необходима замена деталей. Проверяйте кардан каждые 15-20 тыс. км пробега или после езды по бездорожью.

Замена игольчатых подшипников крестовин

Замена игольчатых подшипников крестовин карданного вала требуется при появлении характерного стука, люфта или вибрации в зоне кардана во время старта, переключения передач или изменения нагрузки. Износ подшипников приводит к нарушению соосности валов, ускоренному разрушению шлицевых соединений и создает риск полного заклинивания кардана с последующим повреждением трансмиссии.

Процедура демонтажа старого подшипника включает снятие стопорных колец (разжимных или внутренних), применение съемника или прессового оборудования для выдавливания крестовины из вилки. Крайне важно маркировать взаимное положение вилок кардана перед разборкой для сохранения балансировки. Поверхности посадочных мест в вилках тщательно очищаются от задиров и коррозии, проверяются на овальность.

Ключевые этапы установки новых подшипников

Подготовка и запрессовка:

Игольчатые ролики новых подшипников обильно смазываются консистентной смазкой (например, ШРУС-4)
Подшипник аккуратно запрессовывается в посадочное отверстие вилки до упора с помощью оправки, исключающей перекос
Крестовина последовательно устанавливается в противоположные проушины вилки с одновременной поддержкой подшипников

Фиксация и проверка:

Стопорные кольца надежно защелкиваются в канавках вилки (обязательна замена колец на новые!)
Проверяется отсутствие заеданий – крестовина должна вращаться плавно, без закусываний
Осуществляется ручная прокрутка собранного узла для контроля плавности хода

Критическая ошибка	Последствие
Неполная посадка стопорного кольца	Выбивание крестовины под нагрузкой
Загрязнение подшипника при сборке	Ускоренный износ и заклинивание
Перекос при запрессовке	Деформация сепаратора, разрушение роликов

Обязательным завершающим этапом является балансировка карданного вала в сборе на специальном стенде для компенсации возможного дисбаланса, возникшего при замене компонентов. Пренебрежение балансировкой вызывает сильные вибрации, передающиеся на кузов и сокращающие ресурс подвесного подшипника.

Балансировка карданного вала после ремонта

После замены крестовин, шарниров или сварки карданного вала обязательна балансировка, так как нарушение соосности деталей или неравномерное распределение масс создают дисбаланс. Эта процедура компенсирует отклонения геометрии и массы, возникающие при ремонтных работах, предотвращая вибрации на высоких скоростях.

Игнорирование балансировки приводит к ускоренному износу подвесных подшипников, разрушению шлицевых соединений и опор трансмиссии. Вибрации передаются на кузов, вызывая дискомфорт при движении и сокращая ресурс смежных узлов автомобиля.

Технология и особенности балансировки

Процедура выполняется на специализированных стендах, где вал раскручивается до рабочих оборотов. Датчики фиксируют амплитуду и вектор дисбаланса, после чего:

К проблемным зонам приваривают балансировочные пластины (грузики) массой 5-50 г
При избытке массы в отдельных точках выполняют фрезеровку металла
Контрольную проверку проводят при скоростях 100-120 км/ч в эквиваленте

Тип дисбаланса	Признаки	Метод коррекции
Статический	Биение в одной плоскости вращения	Установка грузов в центральной плоскости
Динамический	Вибрирование с переменной амплитудой	Корректировка в двух крайних сечениях вала

Критически важно: балансируют только собранный узел с установленными фланцами и шарнирами. Допустимое отклонение не превышает 0,5-1,2 г на сторону в зависимости от длины и диаметра вала. После процедуры обязательна проверка соосности посадочных мест.

Регламент смазки шарниров и шлицевого соединения

Регулярная смазка карданных шарниров и шлицевого соединения критически важна для предотвращения сухого трения, износа деталей и преждевременного выхода узла из строя. Пренебрежение обслуживанием ведет к люфтам, вибрациям, характерному стуку при переключении передач или изменении нагрузки, а в крайних случаях – к заклиниванию или обрыву вала.

Для обслуживания используют только специальные консистентные смазки с высокими противозадирными и антикоррозионными свойствами, например, литиевые (NLGI 2) или комплексные (типа ШРУС-4). Применение неподходящих материалов (жидкие масла, графитовые или универсальные солидолы) недопустимо, так как они не выдерживают высоких контактных нагрузок и температур.

Периодичность и процедура обслуживания

Периодичность: Проверяйте уровень смазки каждые 10 000 км пробега. Полная замена/дозаправка требуется каждые 20 000–30 000 км или согласно регламенту производителя авто (чаще при тяжелых условиях эксплуатации: бездорожье, буксировка, пыль).
Точки смазки: Шарниры (крестовины) имеют пресс-масленки (обычно 1 на каждый). Шлицевое соединение оснащено отдельной масленкой на раздвижной муфте.
Процедура:
1. Очистите масленки и окружающую зону от грясти щеткой.
2. Подсоедините шприц с правильной смазкой.
3. Нагнетайте смазку до выхода свежего материала из уплотнений (старая загрязненная смазка должна быть вытеснена).
4. Удалите излишки салфеткой, избегая попадания на тормоза.

Тип соединения	Симптомы недостатка смазки	Последствия несвоевременного обслуживания
Карданный шарнир (крестовина)	Вибрация на скорости, металлический скрежет при трогании/торможении	Разрушение игольчатых подшипников, заклинивание, обрыв ушей вилок
Шлицевое соединение	Стук при переключении передач или сбросе газа, осевой люфт вала	Выработка шлицов, заедание подвижной муфты, разрушение уплотнения

Список источников

Информация для статьи о карданных валах была тщательно отобрана из специализированных технических ресурсов и литературы, посвященных устройству и обслуживанию автомобилей. Основное внимание уделялось достоверным источникам, освещающим конструктивные особенности, типы и принципы работы элементов трансмиссии.

При подготовке материалов использовались как фундаментальные учебные пособия по автомобильной механике, так и актуальные технические руководства от производителей комплектующих. Это обеспечивает точность описания деталей кардана и их функционального назначения в различных транспортных средствах.

Учебники и справочники по конструкции автомобиля (Разделы, посвященные трансмиссии, карданной передаче, приводным валам)
Техническая документация автопроизводителей (Service manuals, каталоги запчастей, схемы трансмиссии)
Специализированные автомобильные энциклопедии и словари терминов
Ресурсы технической поддержки производителей карданных валов и шарниров (Технические бюллетени, описания продуктов)
Профессиональные издания для автомехаников и инженеров (Статьи по диагностике и ремонту карданных передач)
Авторитетные автомобильные порталы и форумы с техническим уклоном (Материалы, верифицированные экспертами)
Патентная документация на конструкции карданных шарниров и валов
