Катушка зажигания ВАЗ 2112 - выбор и замена своими руками

Статья обновлена: 18.08.2025

Исправная работа системы зажигания критически важна для стабильной работы двигателя ВАЗ 2112. Сердцем этой системы является катушка зажигания, преобразующая низковольтный ток от аккумулятора в высоковольтный импульс для воспламенения топливной смеси.

Выход из строя катушки приводит к серьезным проблемам: пропускам зажигания, потере мощности, неустойчивому холостому ходу, повышенному расходу топлива и затрудненному запуску двигателя.

Понимание принципов выбора подходящей катушки и знание правильной последовательности замены своими руками позволит владельцу ВАЗ 2112 быстро восстановить работоспособность автомобиля и избежать ненужных затрат.

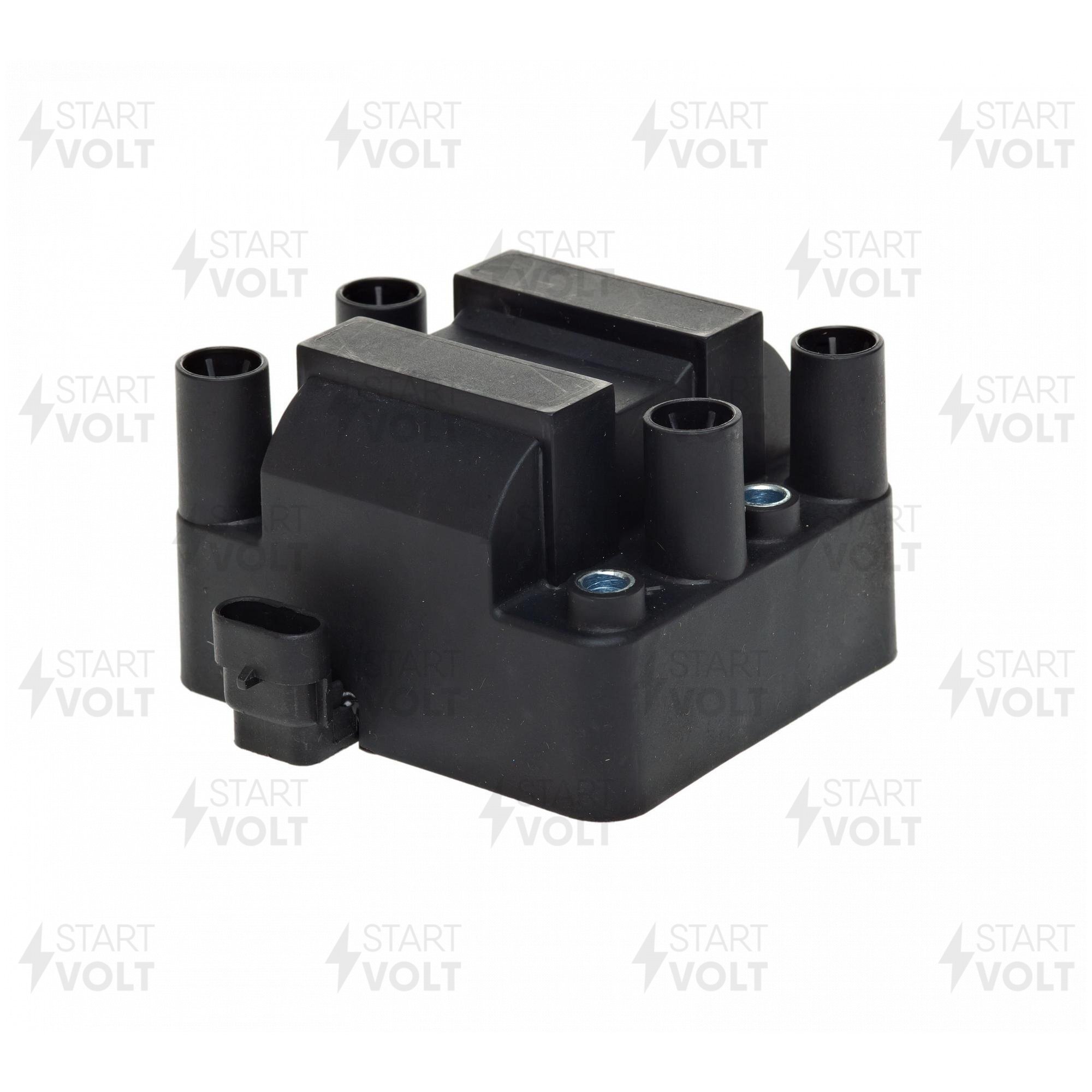

Основные компоненты модуля зажигания ВАЗ 2112

Модуль зажигания ВАЗ 2112 (16-клапанный двигатель) представляет собой моноблочную конструкцию, объединяющую ключевые элементы системы зажигания. Он напрямую взаимодействует с электронным блоком управления двигателем (ЭБУ), получая управляющие импульсы для генерации высокого напряжения.

Конструктивно модуль включает следующие компоненты, заключенные в общий термостойкий корпус:

• Две индивидуальные катушки зажигания - преобразуют низкое напряжение бортовой сети (12В) в высоковольтные импульсы (15-30 кВ). Каждая обслуживает пару цилиндров по схеме wasted spark (холостая искра)
• Встроенный коммутатор - электронная схема управления, размыкающая первичную цепь катушек по сигналу ЭБУ. Содержит силовые транзисторы для точного контроля момента искрообразования
• Высоковольтные выводы - четыре керамических терминала (по 2 на катушку) для подключения бронепроводов к свечам зажигания 1-4 и 2-3 цилиндров
• Многоштырьковый разъем - обеспечивает подключение к:
  1. Цепи питания (+12В)
  2. Управляющим сигналам от ЭБУ
  3. Массовым проводам

Принцип преобразования низкого напряжения в высокое

Катушка зажигания функционирует как высоковольтный трансформатор, основанный на явлении электромагнитной индукции. Она содержит две изолированные обмотки: первичную (с малым количеством витков толстого провода) и вторичную (с большим количеством витков тонкого провода), намотанные вокруг общего железного сердечника. При подаче низкого напряжения (12 В) от АКБ на первичную обмотку возникает электрический ток, создающий вокруг сердечника сильное магнитное поле.

В момент разрыва цепи первичной обмотки (электронным блоком управления или механическим прерывателем) магнитное поле резко коллапсирует. Это стремительное изменение магнитного потока пересекает витки обеих обмоток, индуцируя в них ЭДС. Благодаря значительной разнице в количестве витков (соотношение ~1:100), во вторичной обмотке генерируется импульс высокого напряжения (15 000–30 000 В).

Ключевые факторы процесса

Эффективность преобразования определяется тремя основными параметрами:

1. Скорость исчезновения магнитного поля – чем быстрее прерывается ток в первичной обмотке, тем выше амплитуда выходного напряжения.
2. Соотношение витков обмоток (N₂/N₁) – прямо пропорционально коэффициенту трансформации.
3. Энергия, накопленная в магнитном поле – зависит от силы тока в первичной цепи и индуктивности обмотки (E = L*I²/2).

Параметр	Первичная обмотка	Вторичная обмотка
Количество витков	100-150	15 000-30 000
Диаметр провода	0.6-1.0 мм	0.05-0.1 мм
Сопротивление (Ом)	0.2-3.0	5 000-15 000

Сгенерированное высокое напряжение через высоковольтные провода подается на свечи зажигания, где вызывает искровой разряд, воспламеняющий топливно-воздушную смесь. Надежность этого преобразования критична для стабильной работы двигателя ВАЗ 2112.

Схема подключения катушки зажигания ВАЗ 2112

На автомобиле ВАЗ 2112 применяется модуль зажигания (сдвоенная катушка), подключаемая напрямую к свечам без классического распределителя. Электронный блок управления (ЭБУ) формирует управляющие импульсы для двух независимых каналов, соответствующих парам цилиндров 1-4 и 2-3. Низковольтная часть схемы отвечает за активацию катушек, а высоковольтная – за передачу тока на свечи.

Модуль имеет четырехконтактную колодку для низковольтных цепей и два высоковольтных выхода. Правильное соединение компонентов критично для синхронизации искрообразования с тактами двигателя. Ошибки в подключении приводят к пропускам зажигания, троению или полному отказу системы.

Назначение контактов и соединений

Контакт модуля	Назначение	Цвет провода*
1 (A)	+12В от замка зажигания	Розовый/черный
2 (B)	Управление катушкой 1-4 от ЭБУ	Серый/красный
3 (C)	Управление катушкой 2-3 от ЭБУ	Серый/синий
4 (D)	Земля (через ЭБУ)	Черный

* Цвета могут незначительно варьироваться в зависимости от года выпуска

Высоковольтная часть:

• Вывод «1-4» модуля → Свеча 1 цилиндра → Свеча 4 цилиндра
• Вывод «2-3» модуля → Свеча 2 цилиндра → Свеча 3 цилиндра

Особенности работы:

1. Искра одновременно возникает в двух цилиндрах: в рабочем (на такте сжатия) и в парном (на такте выпуска)
2. Полярность искры в парных цилиндрах противоположная («холостая» искра снижает нагрузку на катушку)
3. Сопротивление высоковольтных проводов должно составлять 3-7 кОм (превышение вызывает пробой изоляции)

Отличия модуля зажигания 16-клапанных двигателей

На 16-клапанных двигателях ВАЗ 2112 (1.6L) используется принципиально иная система зажигания по сравнению с 8-клапанными моторами. Вместо одного компактного модуля зажигания, объединяющего две катушки и силовые ключи, здесь применяются две индивидуальные катушки зажигания.

Каждая катушка устанавливается непосредственно на свечу зажигания своего цилиндра (по принципу "катушка на свече" или Coil-On-Plug - COP), формируя пары работы: 1-4 и 2-3 цилиндры. Это исключает необходимость в высоковольтных проводах, что повышает надежность системы.

Ключевые конструктивные и функциональные отличия

Основные отличия индивидуальных катушек 16-клапанного двигателя от модуля зажигания 8-клапанного:

• Количество и тип: Две отдельные катушки (2112-3705010) вместо одного моноблочного модуля.
• Подключение к свечам: Прямая установка на свечу (через резиновый наконечник) без использования высоковольтных проводов. Модуль 8V требует 4 ВВ-провода.
• Конструкция и крепление: Каждая катушка имеет пластиковый корпус с высоковольтным выводом снизу и электрическим разъемом сбоку, крепится одним болтом к клапанной крышке. Модуль 8V крепится на кронштейне в подкапотном пространстве, имеет 4 высоковольтных вывода и один электрический разъем.
• Принцип работы: Система "сдвоенной искры" (wasted spark). Каждая катушка обслуживает два цилиндра (1-4 и 2-3) одновременно: искра возникает одновременно в рабочем цилиндре (на такте сжатия) и в парном (на такте выпуска - "холостая" искра). Модуль 8V работает по точно такому же принципу сдвоенной искры.
• Управление: Каждая катушка управляется отдельным сигналом от ЭБУ двигателя. ЭБУ подает управляющие импульсы низкого напряжения на первичные обмотки катушек.
• Надежность: Отказ одной катушки приводит к неработоспособности только *пары* цилиндров (два цилиндра), а не всех четырех, как при выходе из строя модуля на 8V. Отсутствие ВВ-проводов снижает потери энергии и риск пробоя.

Важно отметить, что индивидуальные катушки от 16-клапанных двигателей абсолютно не взаимозаменяемы с модулями зажигания 8-клапанных моторов (2111-3705010, 2112-3705010-04 и аналоги). Они имеют разную конструкцию, принцип установки, разъемы и каталожные номера.

Ранние симптомы снижения мощности катушки

Первым тревожным сигналом становится нестабильный запуск двигателя, особенно при низких температурах или влажной погоде. Водитель замечает, что стартеру требуется больше времени для проворачивания коленвала, а мотор схватывает после нескольких попыток. Параллельно появляются кратковременные провалы тяги при плавном разгоне на низких оборотах.

Постепенно начинают проявляться рывки и подёргивания автомобиля при движении с постоянной скоростью (особенно в диапазоне 2000-3000 об/мин), как будто топливо подаётся неравномерно. На холостом ходу обороты начинают "плавать" – стрелка тахометра хаотично колеблется в пределах 200-300 оборотов, а сам двигатель вибрирует сильнее обычного.

Характерные признаки прогрессирующей проблемы

По мере ухудшения состояния катушки симптомы усиливаются и становятся системными:

• Чёрный нагар на свечах в одном или нескольких цилиндрах из-за неполного сгорания топлива
• Постоянное загорание индикатора Check Engine с ошибками типа P0300-P0304 (пропуски зажигания)
• Отчётливый запах непрогоревшего бензина из выхлопной трубы
• Резкое увеличение расхода топлива при неизменной манере езды

На этом этапе отказ катушки начинает влиять на работу смежных систем:

Система	Проявление неисправности
Катализатор	Перегрев из-за попадания несгоревшего топлива
Лямбда-зонд	Загрязнение электродов сажей
Масляная система	Разжижение масла бензином в цилиндрах

Игнорирование этих признаков приводит к полному выходу катушки из строя – двигатель начинает "троить" (работать на 3 цилиндрах) с характерной вибрацией на руле и кузове, а мощность падает критически, делая движение невозможным.

Провалы при резком нажатии педали газа

Провалы мощности при резком ускорении на ВАЗ 2112 часто связаны с неисправностью катушки зажигания. Это проявляется как рывки, дергания или кратковременная потеря тяги при агрессивной работе педалью газа.

Катушка генерирует высокое напряжение для искрообразования, и при резком открытии дросселя нагрузка на систему зажигания резко возрастает. Если катушка неисправна или работает на пределе возможностей, она не успевает обеспечить стабильную мощную искру, что приводит к пропускам воспламенения топливной смеси.

Основные причины и диагностика

• Пробой изоляции: Трещины на корпусе или внутренние повреждения вызывают утечку тока, особенно под нагрузкой.
• Перегрев: Старение обмоток снижает сопротивление, катушка перегревается и теряет эффективность при интенсивной работе.
• Окисление контактов: Плохой контакт в разъёмах питания или высоковольтных проводах нарушает подачу напряжения.

Для проверки выполните:

1. Визуальный осмотр корпуса катушки на предмет трещин, следов пробоя (тёмные точки или дорожки).
2. Измерение сопротивления первичной (0.4-0.8 Ом) и вторичной (5-9 кОм) обмоток мультиметром.
3. Тест "на искру" в тёмном гараже: при прокрутке стартером искра должна быть ярко-голубой, без пропусков.

Симптом	Связь с катушкой
Провалы только при резком нажатии педали	Катушка не справляется с пиковой нагрузкой
Неустойчивая работа на холостом ходу	Постоянные микропропуски зажигания
Двигатель троит при влажной погоде	Усиление утечек тока через повреждённую изоляцию

Решение проблемы: Замена катушки на новую. Выбирайте оригинальные комплектующие (например, ОМЕГА или СОАТЭ) либо проверенные аналоги (BOSCH, BERU). Установка выполняется за 15 минут: отключите минусовую клемму АКБ, снимите накладку двигателя, отсоедините разъёмы и высоковольтные провода (помечая их положение), открутите крепёжную гайку (13 мм) и установите новую катушку в обратном порядке.

Важно: Одновременно замените свечи зажигания и проверьте состояние высоковольтных проводов – их износ усугубляет нагрузку на катушку.

Вибрация двигателя на холостых оборотах

Вибрация на холостом ходу у ВАЗ 2112 часто возникает из-за пропусков зажигания в одном или нескольких цилиндрах. Неисправная катушка зажигания – типичная причина, так как она приводит к нестабильной искре, нарушая равномерность работы двигателя. Особенно критично это проявляется на низких оборотах, где циклы сгорания наиболее уязвимы к сбоям.

Проблема усугубляется, если катушка работает с перебоями: например, при нагреве или микротрещинах в корпусе. Это вызывает "троение" мотора, рывки и вибрации, передающиеся на кузов. Важно оперативно диагностировать неполадку, чтобы избежать повреждения креплений двигателя, подушек опор или катализатора.

Связь вибрации с катушкой и методы проверки

Как катушка влияет на вибрации:

• Пробой изоляции → утечка тока → слабая искра.
• Перегрев обмоток → прерывистая работа цилиндра.
• Окисление контактов → нестабильная подача напряжения.

Проверка катушки при вибрациях:

1. Запустите двигатель, отсоединяйте поочерёдно фишки с форсунок. Если при отключении одного цилиндра вибрация не усиливается – это проблемный цилиндр.
2. Поменяйте местами катушку с "подозрительного" цилиндра на соседний. Если пропуски зажигания переместятся – катушка неисправна.
3. Измерьте сопротивление первичной (0.3–0.5 Ом) и вторичной (4.5–6.5 кОм) обмоток мультиметром. Отклонения указывают на дефект.

Симптом	Вероятная причина	Действие
Вибрация + ошибка P0300–P0304	Пропуски зажигания	Диагностика катушки, свечей
Вибрация только при прогреве	Трещины в корпусе катушки	Замена катушки
Вибрация + запах бензина	Недожог топлива в цилиндре	Проверка искры

Важно: Если замена катушки не устранила вибрацию, ищите другие причины: загрязнение РХХ, негерметичность впуска, низкая компрессия или износ опор двигателя. Однако начинать диагностику стоит именно с системы зажигания – это наиболее частый виновник проблемы.

Потеря динамики при движении в гору

Неисправная катушка зажигания напрямую влияет на мощность двигателя ВАЗ 2112, что особенно заметно при движении в гору. Слабый или нестабильный искровой разряд приводит к неполному сгоранию топливной смеси в цилиндрах. В результате мотор не развивает необходимую тягу для преодоления подъёма.

В условиях повышенной нагрузки (подъём + газ) дефектная катушка провоцирует множественные пропуски зажигания. Это вызывает дергания, провалы мощности и характерное "троение" двигателя. ЭБУ фиксирует пропуски воспламенения и переводит двигатель в аварийный режим, искусственно ограничивая обороты и динамику.

Диагностика и замена катушки

Признаки неисправности:

• Резкая потеря тяги при нажатии педали газа в гору
• Вибрация руля и кузова на подъёме
• Рост расхода топлива с одновременным падением мощности

Порядок действий:

1. Проверьте свечи зажигания: масляный нагар или белый изолятор указывают на пробой катушки
2. Считайте ошибки ЭБУ сканером (коды P0300-P0304)
3. Замерьте сопротивление первичной (0.4-0.9 Ом) и вторичной (5-15 кОм) обмоток мультиметром

Выбор катушки:

• Оригинал: 2112-3705010 (4-контактная модульная)
• Аналоги: Bosch 0 221 504 466, Pekar КМ0051
• Избегайте дешёвых noname-аналогов - ресурс менее 15 000 км

Процесс замены:

1. Снимите минусовую клемму АКБ
2. Отсоедините разъёмы проводов и колодку питания катушки
3. Выкрутите крепёжные болты (2 шт. ключом на 13)
4. Установите новую катушку с диэлектрической смазкой на контакты
5. Проверьте зазор между катушкой и клапанной крышкой (3-5 мм)

Запах бензина из-за неполного сгорания смеси

Неисправная катушка зажигания провоцирует пропуски воспламенения топливовоздушной смеси в цилиндрах. При этом несгоревший бензин выбрасывается в выпускную систему, где его пары активно смешиваются с выхлопными газами. Именно этот процесс вызывает характерный устойчивый запах топлива из выхлопной трубы, особенно заметный на прогретом двигателе или при резком нажатии на педаль газа.

Помимо запаха, симптомами проблемы служат "троение" мотора, снижение мощности и плавающие обороты холостого хода. На приборной панели часто загорается ошибка P0300-P0304 (пропуски зажигания), а диагностика сканером фиксирует обеднение смеси в проблемном цилиндре. Длительная эксплуатация в таком режиме приводит к критическим последствиям.

Опасности и решения

Игнорирование неполного сгорания вызывает цепную реакцию повреждений:

• Затопление свечей – бензин "заливает" электроды, ускоряя их коррозию
• Разрушение катализатора – несгоревшее топливо догорает в нейтрализаторе, оплавляя его соты
• Повышенный износ ЦПГ – бензин смывает масляную пленку со стенок цилиндров

Для устранения проблемы выполните:

1. Компьютерную диагностику для определения цилиндра с пропусками
2. Визуальный осмотр катушки на трещины и пробои
3. Замер сопротивления вторичной обмотки (норма: 5.0-6.5 кОм)
4. Замену катушки на оригинальную (BOSCH 0 221 504 404) или качественный аналог (ERA, FAE)

Симптом	Причина
Запах при холодном пуске	Естественное обогащение смеси (норма до 30 сек)
Постоянный запах + ошибки Р0171/Р030х	Критичный пробой катушки
Запах с густым белым дымом	Пробой прокладки ГБЦ (требует срочного ремонта)

Важно: при замене катушки на ВАЗ 2112 используйте термопасту (например, КПТ-8) для улучшения теплоотвода от контактов. Обязательно проверяйте состояние высоковольтных проводов и свечей – их повреждение может спровоцировать повторный выход катушки из строя.

"Троение" двигателя: основной признак неисправности

Троение двигателя проявляется как заметная вибрация кузова и рывки при разгоне, сопровождающиеся потерей мощности и "плавающими" оборотами на холостом ходу. Характерный глухой звук выхлопа с неравномерными хлопками указывает на пропуски воспламенения в одном из цилиндров.

На ВАЗ 2112 с 16-клапанным двигателем данная проблема часто связана с отказом индивидуальной катушки зажигания. При выходе ее из строя искрообразование в соответствующем цилиндре прекращается, топливная смесь не воспламеняется, что приводит к дисбалансу работы ДВС.

Диагностика неисправности катушки

Для локализации проблемного цилиндра выполните последовательно:

1. Запустите двигатель на холостом ходу
2. Поочередно отсоединяйте разъемы катушек зажигания
3. Отслеживайте изменение характера работы двигателя:
   • При отключении исправной катушки вибрация усилится
   • Отключение неисправной катушки не повлияет на работу мотора

Дополнительные признаки неисправности катушки:

• Запах бензина из выхлопной трубы
• Появление ошибок Р0301-Р0304 (пропуски зажигания)
• Черный нагар на свече проблемного цилиндра
• Трещины или следы пробоя на корпусе катушки

Игнорирование троения приводит к критическим последствиям: несгоревшее топливо смывает масляную пленку со стенок цилиндра, ускоряя износ поршневой группы, а также попадает в катализатор, вызывая его перегрев и разрушение.

Пропуски зажигания на прогретом моторе

Прогретый двигатель создаёт специфические условия для работы катушки зажигания: повышение температуры подкапотного пространства до 70-100°C, снижение сопротивления изоляции обмоток и термическое расширение материалов. В таких условиях слабые места дефектной или изношенной катушки проявляются ярче. Наиболее уязвимыми становятся участки с микротрещинами в корпусе или нарушенной герметизацией, где происходит утечка высокого напряжения на массу.

Эффект "сухого прогрева" – ключевой фактор: при нагреве остатки влаги в трещинах испаряются, а воздух в них становится проводником. Это вызывает пробой искры не на свече, а внутри корпуса катушки или через изолятор высоковольтного вывода. Результат – хаотичные пропуски воспламенения в цилиндрах, особенно заметные под нагрузкой (при разгоне или движении в гору), когда требуется максимальная энергия искрообразования.

Диагностика и решение проблемы

При появлении симптомов (рывки двигателя, потеря мощности, плавающие обороты на горячую) алгоритм действий следующий:

1. Считать коды ошибок через OBD-II сканер. Характерные коды: P0300 (множественные пропуски), P0301-P0304 (пропуски по конкретному цилиндру).
2. Проверить свечи зажигания: нагар, зазор, состояние изолятора. Дефектная катушка часто вызывает характерный "ожог" керамики центрального электрода.
3. Выполнить перестановку катушек между цилиндрами. Если ошибка перемещается вслед за катушкой – причина в ней.
4. Осмотреть корпус катушки при работающем прогретом двигателе в темноте: голубоватые искры или "светящиеся" трещины подтверждают пробой.

Критерии выбора новой катушки для замены:

Параметр	Рекомендация
Тип	Оригинал (BOSCH 0 221 500 468) или аналог с улучшенной изоляцией (NGK, Bremi)
Термостойкость	Диапазон рабочей температуры от -40°C до +130°C
Изоляция	Эпоксидные компаунды с кварцевым наполнением
Герметичность	Резиновый уплотнитель высоковольтного вывода без зазоров

При установке новой катушки обязательна замена высоковольтных колпачков и проверка контакта наконечников. Негерметичный колпачок провоцирует окисление контакта катушки, что ускоряет её выход из строя. После замены необходимо стереть адаптации ЭБУ для нормализации работы системы на всех режимах.

Затрудненный запуск в условиях высокой влажности

Высокая влажность воздуха создает дополнительные сложности при запуске двигателя ВАЗ 2112 из-за риска утечек тока в системе зажигания. Вода, конденсирующаяся на поверхностях высоковольтных элементов (проводов, крышки трамблера, самой катушки), образует проводящие мостики. Это приводит к частичной или полной потере искрового разряда на свечах.

Особенно уязвима катушка зажигания: микротрещины в корпусе или изношенная изоляция вторичной обмотки, незаметные в сухую погоду, во влажной среде становятся проводниками. Ток "утекает" на массу автомобиля вместо формирования мощной искры, необходимой для воспламенения топливной смеси. Проблема часто проявляется утром после дождя или в сырую погоду.

Решение проблемы и роль катушки

Ключевые действия для предотвращения "влажного" запуска:

• Проверка состояния катушки: осмотр корпуса на трещины, следы пробоя (темные дорожки, нагарированные точки), проверка сопротивления обмоток мультиметром (значения указаны в руководстве ВАЗ 2112).
• Контроль высоковольтных проводов: замена проводов с поврежденной изоляцией или высоким сопротивлением.
• Обработка защитными составами: нанесение диэлектрического силиконового спрея на колпачки проводов, разъем катушки и крышку трамблера для вытеснения влаги (не на свечи!).

Выбор катушки для влажного климата:

Тип катушки	Плюсы для влажной среды	Минусы
Оригинальная (Бош, Омега)	Достаточная изоляция при исправном состоянии, доступность	Резиновая "юбка" вокруг высоковольтного вывода со временем дубеет и трескается
Качественные аналоги (TESLA, ERA)	Улучшенная герметизация стыков, часто более плотный компаунд	Риск покупки подделки с плохой изоляцией
Модуль зажигания (4-выводная)	Нет центрального высоковольтного провода (меньше уязвимых точек), индивидуальные катушки на свечу (в некоторых версиях)	Высокая стоимость, сложность замены

При замене катушки в условиях повышенной влажности критически важно выбирать изделия с качественной литой изоляцией и герметичными контактами. Установка новой катушки на старые, подсохшие или потрескавшиеся провода не решит проблему "мокрого" запуска – необходим комплексный подход ко всем элементам высоковольтной цепи.

Резкое увеличение расхода топлива

При неисправности катушки зажигания на ВАЗ 2112 цилиндры начинают работать с перебоями. Топливно-воздушная смесь не воспламеняется в проблемных цилиндрах, и бензин впустую выбрасывается в выхлопную систему. Двигатель теряет мощность, и для поддержания скорости водитель сильнее давит на педаль газа.

ЭБУ продолжает подавать топливо в нерабочие цилиндры, но сгорания не происходит. Это приводит к перерасходу горючего на 20-40%. Особенно заметен рост потребления в городском цикле, где частые перегазовки усугубляют проблему.

Сопутствующие симптомы при выходе катушки из строя

• Провалы при разгоне и рывки на малых оборотах
• Неустойчивая работа на холостом ходу с вибрацией руля
• Появление ошибок P0300-P0304 (пропуски зажигания)
• Характерное потрескивание из-под капота при сырости

Важно: аналогичные симптомы могут вызывать свечи или ВВ-провода, поэтому требуется комплексная диагностика:

1. Считать ошибки сканером OBD-II
2. Проверить сопротивление высоковольтных проводов (4-10 кОм)
3. Осмотреть катушку на трещины и следы пробоя
4. Протестировать искру на всех свечных колодцах

Критические последствия игнорирования неисправности: несгоревшее топливо смывает масляную пленку со стенок цилиндров, ускоряя износ двигателя. Дополнительно катализатор перегревается и выходит из строя из-за попадания в него бензина.

Сигнал Check Engine с ошибками 0301-0304

Ошибки P0301-P0304 указывают на пропуски зажигания в конкретных цилиндрах: P0301 – цилиндр 1, P0302 – цилиндр 2, P0303 – цилиндр 3, P0304 – цилиндр 4. Загорание Check Engine при этих кодах часто связано с неисправностью катушки зажигания, особенно на двигателях с 4-контактными модулями (1 катушка на 2 свечи).

На ВАЗ 2112 с 16-клапанным двигателем используется двухвыводная катушка зажигания, управляющая парой цилиндров (1-4 или 2-3). Выход из строя одной секции катушки приводит к одновременному появлению ошибок для двух цилиндров одной группы (например, P0301 и P0304). Если ошибки возникают в цилиндрах из разных пар – вероятны проблемы со свечами, проводами или форсунками.

Диагностика и устранение

Проверка группы цилиндров:

• Ошибки только в паре 1-4 или 2-3 – высокая вероятность пробоя катушки.
• Ошибки в цилиндрах из разных пар (например, P0301 и P0302) – ищите неисправность в свечах, ВВ-проводах, компрессии или топливоподаче.

Действия при подозрении на катушку:

1. Визуальный осмотр катушки на трещины, нагар, следы пробоя.
2. Перестановка катушек местами (если их две). После перестановки ошибки перейдут на другую пару цилиндров.
3. Проверка сопротивления вторичных обмоток (норма: 5.4-6.6 кОм).

Ошибка	Цилиндр	Парная группа (ВАЗ 2112 16V)
P0301	1	1 и 4
P0302	2	2 и 3
P0303	3	2 и 3
P0304	4	1 и 4

Замена катушки:

• Отсоедините "массу" АКБ.
• Отключите разъемы катушек и высоковольтные провода (маркировка обязательна!).
• Открутите крепежные болты (обычно 2 шт. на катушку).
• Установите новую катушку, затяните болты моментом 8-10 Н·м.
• Подключите провода и разъемы строго по маркировке.

Тестирование сопротивления первичной обмотки мультиметром

Перед проверкой убедитесь в отключении катушки от бортовой сети автомобиля и снимите высоковольтные провода. Переведите мультиметр в режим измерения сопротивления (Ом), выбрав диапазон 0–20 Ом. Контактные щупы прибора должны быть чистыми, без следов окисления.

Найдите клеммы первичной обмотки – это центральный разъем с маркировкой «+» (контакт 15) и «−» (контакт 1) на колодке подключения. Приложите щупы мультиметра к соответствующим штырькам разъема, исключая касание к токоведущим частям корпуса.

Порядок измерений и интерпретация

Зафиксируйте показания прибора и сравните с эталонными значениями для вашей модели катушки:

• Норма: 0.4–0.8 Ом (для большинства оригинальных катушек ВАЗ 2112)
• Отклонения:

Показание	Диагностика
∞ (обрыв)	Разрыв цепи обмотки – катушка неработоспособна
0 Ом	Короткое замыкание витков
Значение выше нормы	Деградация обмотки, окисление контактов

Важно: При значительных расхождениях с нормой катушка подлежит замене, даже если двигатель запускается – это свидетельствует о скором отказе.

Проверка сопротивления вторичной обмотки

Для проверки потребуется мультиметр в режиме измерения сопротивления (Ом). Отсоедините высоковольтный провод от катушки и выкрутите её крепёжные болты. Снимите катушку с двигателя для обеспечения доступа к контактам. Очистите контакты от грязи и окислов, так как это влияет на точность измерений.

Вторичная обмотка отвечает за генерацию высокого напряжения. Найдите её контакты: центральный высоковольтный вывод (куда подключается общий провод распределителя) и контакты первичной обмотки (управляющие сигналы от ЭБУ). На катушках ВАЗ 2112 с 4-мя выводами вторичная обмотка соединяет центральный разъём с массой.

Процедура измерения

1. Переключите мультиметр на диапазон 1-20 кОм.
2. Подсоедините один щуп к центральному высоковольтному выводу.
3. Второй щуп приложите к контакту "массы" (клемма крепления на корпусе или контакт B катушки).
4. Зафиксируйте показания прибора.

Тип катушки	Нормальное сопротивление (кОм)	Признаки неисправности
Одиночная (B117A)	4.6-5.4	Обрыв (∞), КЗ (0-0.5)
Сдвоенная (АТЭ-2)	5.2-6.5	Отклонение >15% от нормы

Критичные отклонения: Бесконечное сопротивление указывает на обрыв обмотки, близкое к нулю – на межвитковое замыкание. Заниженное сопротивление вызывает перегрев и снижение искрообразования, завышенное – слабую искру. При несоответствии норме катушка подлежит замене.

Визуальный осмотр на трещины и прогар изолятора

Тщательно осмотрите керамический изолятор катушки зажигания по всей длине, уделяя особое внимание зоне вокруг высоковольтного контакта. Используйте яркий источник света и лупу для выявления мельчайших повреждений. Поворачивайте катушку в руках, чтобы проверить все стороны корпуса под разными углами зрения.

Ищите любые нарушения целостности поверхности: тонкие паутинообразные линии, глубокие сколы или локальные потемнения материала. Обратите внимание на участки с изменением цвета (желтые, коричневые пятна) или оплавленными краями – это явные признаки перегрева и электрического пробоя.

Критерии оценки состояния

• Трещины: Даже микротрещины нарушают герметичность, приводят к утечке тока и коррозии внутренних компонентов.
• Прогары: Образуются на кончике изолятора ("носике") из-за искрового пробоя, часто сопровождаются черным нагаром или оплавлением.
• Следы копоти/нагара: Указывают на утечку высокого напряжения через поврежденный участок.
• Влажные пятна: Могут быть признаком подтекающего трансформаторного масла (в разборных катушках).

Повреждение	Последствия	Действия
Вертикальные трещины на изоляторе	Пропуски зажигания под нагрузкой	Немедленная замена
Кольцевая трещина у основания	Короткое замыкание на массу	Замена, проверка колодцев свечей на влажность
Локальный прогар "носика"	Снижение искрообразования	Замена катушки и свечи в цилиндре

Важно: Катушка с визуальными дефектами изолятора восстановлению не подлежит. Установка поврежденного элемента вызовет перебои в работе двигателя и может привести к выходу из строя контроллера ЭСУД.

Контроль наличия искры "на массу"

Проверка искры "на массу" – критически важный этап диагностики при неисправностях зажигания на ВАЗ 2112. Этот метод позволяет быстро определить, генерирует ли катушка зажигания искровой разряд под нагрузкой, минуя свечи и высоковольтные провода. Отсутствие искры при таком тесте указывает на проблемы в первичной или вторичной цепи катушки, ЭБУ двигателя, датчике положения коленвала или проводке.

Для выполнения контроля потребуется стандартный свечной ключ и заведомо исправная свеча зажигания. Обязательно соблюдайте меры предосторожности: используйте диэлектрические перчатки, избегайте контакта с токопроводящими частями автомобиля при работающем стартере. Проверку выполняют только при отключенной топливной системе (снято реле бензонасоса или предохранитель) для исключения возгорания.

Порядок выполнения проверки

1. Извлеките свечу из 1-го цилиндра, подключите к высоковольтному проводу.
2. Надёжно прижмите металлический корпус свечи к "массе" авто (неокрашенная часть двигателя или кузова) с помощью диэлектрического инструмента.
3. Попросите помощника прокрутить двигатель стартером 3-5 секунд.
4. Визуально оцените искрообразование: регулярная ярко-голубая искра между электродами свечи – признак исправности катушки. Отсутствие искры, слабая или прерывистая искра красного цвета – свидетельство неисправности.

Интерпретация результатов:

• Искра есть во всех цилиндрах – катушка и первичная цепь исправны, ищите проблему в свечах, топливной системе или компрессии.
• Искры нет только в одном цилиндре – проверьте высоковольтный провод и контакт в колодке катушки для этого вывода.
• Искра отсутствует полностью – диагностируйте катушку, питание (+12В на выводе 1а), сигнал с ЭБУ (вывод 1б), "массу", датчик коленвала и целостность проводов.

Учтите, что даже при наличии искры "на массу" проблемы могут сохраняться под нагрузкой – слабая катушка иногда не пробивает зазор в камере сгорания. Для комплексной проверки используйте тестер катушек или измерьте сопротивление обмоток (первичная: 0.5-0.7 Ом, вторичная: 5.5-6.5 кОм).

Проверка подачи напряжения на разъем катушки

Для диагностики проблемы отсутствия искры первым этапом проверяется наличие напряжения питания на разъеме катушки зажигания. Используйте мультиметр в режиме измерения постоянного напряжения (диапазон 20V). Требуется определить, поступают ли штатные 12В от бортовой сети на соответствующий контакт разъема при включенном зажигании.

Отсоедините колодку проводов от катушки, предварительно сняв минусовую клемму с АКБ для безопасности. Включите зажигание без запуска двигателя. Найдите в разъеме контакт, соответствующий питанию – обычно это провод коричневого цвета либо коричнево-белый в зависимости от года выпуска ВАЗ 2112.

Порядок измерений

1. Подсоедините красный щуп мультиметра к питающему контакту разъема
2. Черный щуп закрепите на чистом металле двигателя (масса)
3. При включенном зажигании исправная цепь покажет 11.5-12.5V
4. Если напряжение отсутствует или ниже нормы:
   • Проверьте предохранитель F16 (15А) в монтажном блоке
   • Осмотрите реле зажигания (контактная группа, обмотка)
   • Продиагностируйте целостность провода от реле до катушки

Дополнительно проверьте контакт управления от ЭБУ – подключите щупы мультиметра к управляющему проводу (серый или серо-красный) и массе. При прокрутке стартером исправный блок управления выдаст импульсы 0.1-0.5V. Отсутствие сигнала указывает на неисправность ЭБУ, датчика положения коленвала или обрыв в цепи.

Оригинальные катушки зажигания ВАЗ: артикулы и производители

Оригинальные катушки зажигания для ВАЗ 2112 поставляются в рамках конвейерной комплектации АвтоВАЗа и его официальных партнёров. Основным производителем выступает АО "СтатАвто" (г. Ставрополь), входящее в группу SAAZ, которое специализируется на выпуске систем зажигания для российских автомобилей.

Ключевыми характеристиками оригинальных изделий являются строгое соответствие заводским допускам по сопротивлению обмоток, напряжению пробоя и температурному диапазону эксплуатации (-40°C до +130°C). Они оснащаются клеммными колодками с защитой от переполюсовки и герметичным корпусом, предотвращающим попадание влаги в высоковольтные разъёмы.

Артикулы и совместимые модели

Актуальные оригинальные артикулы для 16-клапанных двигателей ВАЗ 2112:

• 2112-3705010 – катушка с выводами для 1-4 цилиндров
• 2112-3705010-01 – катушка с выводами для 2-3 цилиндров

Обе модификации взаимозаменяемы с аналогами для моделей:

• ВАЗ 2110/2111/2112 (16V)
• Lada Priora (16V)
• Lada Kalina (1.6 16V)

Производитель	Артикул	Особенности
СтатАвто (SAAZ)	2112-3705010 / 2112-3705010-01	Голографическая наклейка, синий корпус
БАТЭ (Белоруссия)	2112-3705010-01	Красный корпус, совместимы по контактам

При выборе обращайте внимание на маркировку: оригинальные изделия СтатАвто имеют логотип производителя и номер партии, выбитый на корпусе. Катушки БАТЭ, хоть и поставлялись на конвейер ранее, считаются альтернативным вариантом и отличаются конструкцией магнитопровода.

Проверка подлинности осуществляется через QR-код на упаковке в системе АвтоВАЗа. Рекомендуется приобретать комплект из двух катушек одновременно для равномерного распределения нагрузки, даже при выходе из строя одной единицы.

Сравнение популярных аналогов: Bosch, Bremi, ERA

Bosch отличается высочайшей надёжностью и стабильной работой даже в экстремальных температурных условиях. Немецкое качество обеспечивает увеличенный ресурс (до 100 тыс. км), но цена значительно выше аналогов. Подходит для водителей, приоритетом которых является долговечность и бесперебойность работы системы зажигания.

Bremi занимает среднюю ценовую нишу, предлагая хороший баланс стоимости и качества. Продукция соответствует стандартам OEM, но уступает Bosch в термостойкости. Ресурс обычно составляет 60-80 тыс. км. Часто выбирается как оптимальный вариант для городской эксплуатации без экстремальных нагрузок.

Критерий	Bosch	Bremi	ERA
Ценовой сегмент	Премиум	Средний	Бюджетный
Ресурс (тыс. км)	90-120	60-80	40-60
Гарантия	24 месяца	18 месяцев	12 месяцев
Устойчивость к перепадам	Отличная	Хорошая	Средняя

ERA – наиболее доступный вариант, однако качество может варьироваться между партиями. Итальянский производитель использует упрощённую технологию производства, что иногда приводит к ранним отказам (особенно при перегревах). Подойдёт для краткосрочного использования или при жёстком ограничении бюджета.

Ключевые параметры выбора: сопротивление и индуктивность

Сопротивление первичной обмотки напрямую влияет на ток, проходящий через катушку, и тепловую нагрузку. Для ВАЗ 2112 штатное значение обычно составляет 0.4–0.6 Ом. Отклонение более чем на 10% вызывает перегрев, сокращает ресурс и может повредить ЭБУ двигателя. Низкое сопротивление провоцирует перегрузку коммутатора, высокое – снижает энергию искрообразования.

Индуктивность обмотки (оптимально 5–8 мГн) определяет скорость накопления энергии в магнитном поле и время отклика системы. Чрезмерно высокая индуктивность замедляет генерацию искры при резком увеличении оборотов, а слишком низкая – сокращает длительность искрового разряда, что критично для обеднённых топливных смесей.

Рекомендуемые параметры и совместимость

При выборе катушки для ВАЗ 2112 учитывайте требования:

• Первичная обмотка: 0.45±0.05 Ом
• Вторичная обмотка: 5.0–7.0 кОм
• Индуктивность: 6.0±1.5 мГн

Параметр	Штатное значение	Риск отклонения
Сопротивление (первич.)	0.45 Ом	Пробой изоляции, отказ ЭБУ
Индуктивность	6.0 мГн	Пропуски зажигания на высоких оборотах

Проверяйте соответствие параметров перед установкой:

1. Измерьте сопротивление обмоток мультиметром
2. Сравните с паспортными данными катушки
3. Убедитесь в совпадении распиновки разъёма

Важность проверки совместимости по разъему подключения

Электрический разъем катушки зажигания должен идеально соответствовать штекеру штатной проводки автомобиля. Несовпадение количества контактов, их расположения или типа фиксатора делает установку физически невозможной либо требует опасного вмешательства в электропроводку. Даже визуально похожие разъемы могут иметь ключевые отличия в конструкции.

Некорректное соединение провоцирует нарушение контакта, что приводит к перебоям в искрообразовании, пропускам зажигания и внезапному отказу двигателя. Опасность представляет также использование переходников: они увеличивают сопротивление цепи, создают точки перегрева и снижают надежность всей системы зажигания.

Критерии проверки разъема

При подборе катушки для ВАЗ 2112 учитывайте:

• Количество пинов: 3-контактные (старые модификации 8V) или 4-контактные (16V и новые 8V)
• Тип фиксатора: пластиковые защелки (горизонтальные/вертикальные) или металлическая скоба
• Распиновка проводов: порядок подключения «+12V», «масса», «управление»

Тип двигателя	Контакты	Особенности фиксации
8-клапанный (до 2003 г.)	3 pin	Горизонтальная защелка
8-клапанный (после 2003 г.)	4 pin	Вертикальная защелка
16-клапанный	4 pin	Металлическая скоба

Важно: сведите проводку перед демонтажем старой катушки – цветовая маркировка поможет сверить распиновку. При замене на нештатную модель (например, Bosch 0 221 504 044) убедитесь в идентичности контактной группы оригиналу.

Риски покупки контрафактных автокомпонентов

Использование поддельных катушек зажигания для ВАЗ 2112 напрямую угрожает безопасности и работоспособности автомобиля. Контрафактная продукция изготавливается с грубыми нарушениями технологических стандартов, что исключает стабильную генерацию высокого напряжения для искрообразования.

Непредсказуемые отказы таких компонентов провоцируют цепные поломки в топливной системе, электронном блоке управления и каталитическом нейтрализаторе. Экономия на оригинальной детали многократно увеличивает затраты на последующий ремонт и создаёт риски аварийных ситуаций при движении.

Ключевые последствия установки поддельных катушек

• Выход из строя смежных узлов - пробой изоляции вызывает перегрузку ЭБУ, разрушение свечей и высоковольтных проводов
• Прерывистая работа двигателя - пропуски зажигания, троение и полная остановка мотора при повышенных нагрузках
• Повышенный расход топлива - неполное сгорание смеси из-за слабой искры увеличивает затраты на 15-20%
• Преждевременный износ катализатора - попадание несгоревшего бензина в выхлопную систему разрушает соты нейтрализатора

Контрафактные изделия не проходят испытаний на виброустойчивость и температурные перепады, характерные для подкапотного пространства. Деградация изоляционных материалов уже через 500-1000 км пробега приводит к коротким замыканиям и риску возгорания.

Параметр	Оригинал	Контрафакт
Ресурс работы	60 000 - 80 000 км	3 000 - 8 000 км
Диапазон рабочих температур	-40°C до +130°C	До +70°C (риск расплавления)
Защита от влаги	Герметичный корпус	Отсутствует (окисление контактов)

1. Проверяйте сертификаты и голограммы на упаковке
2. Избегайте покупок на стихийных рынках
3. Сравнивайте вес изделия (подделки легче на 20-30%)
4. Требуйте гарантийный талон с печатью продавца

Отличия катушек для 8-клапанных и 16-клапанных моторов

Конструктивные различия двигателей напрямую влияют на тип системы зажигания. В 8-клапанном моторе ВАЗ 2112 (1.5 л) применяется модуль зажигания с двумя высоковольтными выводами, тогда как 16-клапанная версия требует модуля с четырьмя выводами.

Принцип "холостой искры" используется в обоих случаях, но реализация отличается: в 8-клапанном двигателе каждый вывод обслуживает два цилиндра через раздвоенные провода, а в 16-клапанном каждый вывод работает строго с одной свечой через индивидуальный провод.

Ключевые различия

• Количество выводов: 2 вывода у 8-клапанного модуля против 4 выводов у 16-клапанного.
• Подключение свечей: В 8-клапанных моторах применяются раздвоенные провода (1 провод на 2 цилиндра), в 16-клапанных – отдельный провод для каждой свечи.
• Конструкция модуля: Оба типа содержат две катушки, но в 8-клапанном варианте каждая катушка имеет один выходной вывод, а в 16-клапанном – два вывода на катушку.
• Взаимозаменяемость: Модули абсолютно не взаимозаменяемы из-за разного количества контактов, креплений и электрических параметров.

Особенности выбора микромодулей для отдельных цилиндров

Микромодули (индивидуальные катушки зажигания) для каждого цилиндра обеспечивают стабильную искру и точное управление моментом зажигания, что критично для 16-клапанного двигателя ВАЗ 2112. Их конструкция исключает высоковольтные провода – катушка устанавливается непосредственно на свечу, минимизируя потери энергии и риск пробоя. Это повышает КПД системы, снижает расход топлива и улучшает динамику.

При выборе учитывайте совместимость с электронным блоком управления (ЭБУ) автомобиля – не все микромодули корректно работают со штатной "восьмёркой" контроллера Январь 7.2 или Bosch M7.9.7. Обязательно проверяйте геометрию корпуса и длину контактного стержня: ошибка приведёт к механическому повреждению катушки или ненадёжному контакту со свечой.

Ключевые критерии выбора

• Сопротивление обмоток: первичная 0.25–0.65 Ом, вторичная 4–15 кОм. Отклонения вызывают перегрев или слабую искру.
• Температурный диапазон: от -40°C до +150°C для устойчивой работы в подкапотном пространстве.
• Защита от влаги: уплотнительные кольца и герметичный корпус обязательны из-за риска попадания воды.

1. Проверьте производителя: оригинальные Bosch (0 221 504 468) или проверенные аналоги (ERA, FAE, Pekar) предпочтительнее дешёвых noname.
2. Сравните ресурс: качественные модули служат 60–100 тыс. км, дешёвые выходят из строя через 15–20 тыс. км.
3. Убедитесь в наличии защиты от переполюсовки – ошибки при подключении не должны выводить катушку из строя.

Параметр	Рекомендуемое значение	Риск при нарушении
Напряжение пробоя	≥35 кВ	Пропуски зажигания под нагрузкой
Энергия искры	≥80 мДж	Неустойчивый холостой ход
Сила прижима к свече	≥40 Н	Вибрация и искровой пробой

Термостойкость как критерий долговечности

Подкапотное пространство ВАЗ 2112 подвергает катушку зажигания экстремальным температурным нагрузкам: летом металлические поверхности раскаляются до +100°C и выше, а зимой возникают резкие перепады при прогреве двигателя. Эти условия критичны для электронных компонентов и изоляционных материалов катушки, где перегрев вызывает ускоренную деградацию.

Термостойкость определяет ресурс изделия через устойчивость к двум ключевым факторам: тепловому старению обмоток (растрескивание лаковой изоляции) и сохранению диэлектрических свойств эпоксидного компаунда. Качественная катушка сохраняет стабильную искру даже при длительной работе в пробках, тогда как перегрев дешевых аналогов ведет к межвитковому замыканию и пробою высокого напряжения.

Конструктивные решения для термостойкости:

• Использование медных обмоток с изоляцией класса H (до 180°C)
• Армирование эпоксидной заливки кварцевым песком или слюдой
• Терморассеивающие алюминиевые корпуса вместо пластиковых
• Керамические изоляторы высоковольтных выводов

Параметр	Бюджетный образец	Термостойкий образец
Рабочий диапазон	-30°C...+70°C	-40°C...+130°C
Ресурс при +100°C	~15 000 км	60 000+ км

При выборе для ВАЗ 2112 отдавайте предпочтение катушкам с указанием рабочей температуры не ниже +125°C в техпаспорте. Проверяйте наличие термозащитного слоя на корпусе – матовая поверхность с минеральными наполнителями эффективнее блестящего пластика. Помните: экономия на термостойкости ведет к повторным заменам после каждого жаркого сезона.

Подготовка инструментов: ключи и удлинители

Для замены катушки зажигания на ВАЗ 2112 потребуется стандартный набор автомобильных инструментов. Основное внимание уделите ключам и удлинителям: без них демонтаж креплений будет затруднителен. Убедитесь, что под рукой есть все необходимые размеры головок и воротков перед началом работ.

Крайне важно подготовить удлинитель средней длины (10-15 см), так как болты крепления катушки расположены в углублении. Также проверьте состояние торцевых головок – изношенные грани могут сорвать резьбу или повредить крепеж. Заранее обработайте соединения проникающей смазкой WD-40, если автомобиль эксплуатируется в условиях высокой влажности.

Необходимый набор инструментов

• Торцевые головки: на 10 мм (для клеммы АКБ), на 13 мм (для болтов катушки)
• Трещоточный ключ или вороток с храповым механизмом
• Удлинитель 10-15 см для доступа к глубоко посаженным болтам
• Свечной ключ на 16 мм с резиновым держателем (для проверки свечей)
• Накидной ключ на 13 мм (дублирующий инструмент)

Отключение минусовой клеммы аккумулятора

Перед началом работ с электрооборудованием автомобиля ВАЗ 2112, включая замену катушки зажигания, обязательно обесточьте бортовую сеть. Это исключит риск короткого замыкания и повреждения электронных компонентов при случайном контакте инструментов с клеммами или токоведущими частями.

Снятие именно минусовой клеммы первым – принципиальный момент. Минус подключен напрямую к кузову авто (массе), а плюсовая клемма ведет к потребителям. Отсоединение "минуса" разрывает цепь и полностью обесточивает систему, тогда как начав с "плюса", вы рискуете вызвать КЗ при касании ключом металлических элементов кузова.

Порядок действий

1. Заглушите двигатель, извлеките ключ из замка зажигания.
2. Подготовьте ключ на 10 мм (рожковый или торцевой).
3. Ослабьте гайку крепления минусовой клеммы (черный провод, маркировка «–») на выводе АКБ.
4. Аккуратно снимите клемму с аккумуляторной батареи, отведите провод в сторону, исключив случайный контакт с выводом.
5. Изолируйте клемму ветошью или пластиковым колпачком при длительных работах.

Важно!	Не допускайте!
Проверяйте надежность фиксации клеммы после обратной установки	Приложения чрезмерных усилий при затяжке гаек
Очищайте выводы АКБ и клеммы от окислов перед подключением	Попытки откручивания клемм без снятия изоляции (если присутствует)

После завершения работ с катушкой зажигания подключите минусовую клемму в последнюю очередь. Сначала надежно закрепите плюсовую клемму (красный провод, «+»), затем установите и затяните минусовую. Такой порядок минимизирует искрообразование при монтаже.

Очистка поверхности вокруг катушки от загрязнений

Перед демонтажем катушки зажигания необходимо полностью удалить грязь, масляные пятна и пыль с поверхности двигателя вокруг ее посадочного места. Любые загрязнения при снятии корпуса могут попасть в свечные колодцы, что приведет к нарушению контакта или повреждению изоляторов свечей.

Игнорирование очистки провоцирует попадание абразивных частиц в цилиндры двигателя, сокращает срок службы новых комплектующих и увеличивает риск возникновения токовых утечек после установки катушки. Особенно критично удаление масляных подтеков в зоне клапанной крышки.

Порядок выполнения очистки

1. Обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора
2. Сухой щеткой с жесткой щетиной удалите рыхлые загрязнения (песок, листья, крупную пыль)
3. Обработайте область распылением автоочистителя:
   • Для масляных пятен – специализированный обезжириватель
   • Для общей грязи – универсальный очиститель двигателя
4. Выждите 3-5 минут для растворения загрязнений
5. Аккуратно протрите зону ветошью без ворса, двигаясь от свечных колодцев к краям
6. Повторите обработку при стойких загрязнениях
7. Убедитесь в полном испарении состава перед установкой катушки

Запрещенные действия	Рекомендуемые альтернативы
Использование металлических щеток	Пластиковые или нейлоновые щетки
Применение бензина/сольвента	Сертифицированные автохимикаты
Продувка сжатым воздухом	Вытирание микрофиброй

Контрольный пункт: перед установкой новой катушки визуально проверьте отсутствие остатков грязи в посадочных гнездах свечей. При обнаружении мусора – повторите очистку колодцев ватной палочкой, смоченной в очистителе контактов.

Демонтаж дефектной крышки двигателя

Отсоедините минусовую клемму от аккумуляторной батареи для предотвращения короткого замыкания. Осмотрите крышку двигателя, определив точки крепления и места подключения патрубков системы вентиляции картера (при их наличии).

Снимите все резиновые патрубки, подсоединённые к крышке, аккуратно ослабив хомуты (если установлены) и потянув их в сторону от штуцеров. Запомните или сфотографируйте схему подключения патрубков для корректной сборки.

Процедура снятия креплений

Крышка фиксируется на клапанной крышке при помощи пластиковых гаек или резиновых держателей. Действуйте в следующей последовательности:

1. Выкрутите пластиковые гайки (обычно 4-6 штук) против часовой стрелки. Используйте головку на 10 мм или ручной метод, избегая чрезмерных усилий.
2. Если установлены резиновые держатели – подденьте край крышки плоской отвёрткой и аккуратно потяните вверх, освобождая крепления по периметру.
3. При наличии металлических скоб (редко) – открутите крепёжные болты.

После освобождения крепежа равномерно поднимите крышку вверх, контролируя отсутствие зацеплений. Если крышка "прикипела", аккуратно подденьте её по краям монтажной лопаткой.

Тип крепления	Инструмент	Особенности
Пластиковые гайки	Головка на 10 мм, трещотка	Не перетягивать при установке
Резиновые держатели	Плоская отвёртка	Не повредить посадочные места
Металлические скобы	Ключ на 8 мм	Встречается редко

Уберите снятую крышку в сторону. Проверьте состояние уплотнительной прокладки на клапанной крышке – при повреждении или затвердении её необходимо заменить. Очистите посадочную поверхность от грязи ветошью.

Маркировка высоковольтных проводов перед снятием

Перед демонтажем высоковольтных проводов на ВАЗ 2112 критически важно выполнить их маркировку. Каждый провод соответствует строго определённому цилиндру двигателя, и перепутывание при установке приведёт к нарушению порядка работы зажигания, пропускам воспламенения и нестабильной работе мотора.

Отсутствие чёткой маркировки существенно усложнит процесс обратной сборки и увеличит риск ошибки. Используйте простые методы идентификации, не требующие специального оборудования.

Способы маркировки проводов

Рекомендуемые методы обозначения:

1. Цветные хомуты или изолента: Закрепите на наконечниках проводов маркеры разных цветов:
   • Красный – 1 цилиндр
   • Синий – 2 цилиндр
   • Жёлтый – 3 цилиндр
   • Зелёный – 4 цилиндр
2. Номерные бирки: Сделайте бирки из картона или пластика с цифрами 1-4 и зафиксируйте их на проводах.
3. Маркер по изоляции: Нанесите несмываемым маркером цифры на изоляцию проводов возле наконечников (избегайте участков с повреждениями).

Таблица стандартного подключения ВАЗ 2112 (8-клапанный двигатель):

Цилиндр	Расположение на катушке зажигания
1	Левый центральный вывод
2	Левый боковой вывод
3	Правый боковой вывод
4	Правый центральный вывод

Перед снятием проводов дополнительно сфотографируйте их расположение на катушке и крышке трамблёра. Избегайте маркировки зажимами, которые повреждают изоляцию. После установки новых проводов сверьте порядок подключения по меткам или фото.

Отсоединение электрического разъема модуля

Перед началом работ убедитесь в отключенном минусовом проводе от аккумуляторной батареи для исключения короткого замыкания или удара током. Определите местоположение колодки проводов на корпусе катушки зажигания – она фиксируется пластиковым защелкой-фиксатором.

Внимательно осмотрите разъем на предмет загрязнений или механических повреждений контактов. Загрязненные контакты рекомендуется очистить контактным спреем до отсоединения, чтобы предотвратить нарушение соединения при последующем монтаже.

Порядок демонтажа разъема

1. Нажмите пальцем на верхнюю часть фиксатора (язычок защелки), удерживая корпус разъема второй рукой.
2. Потяните колодку вдоль оси штекеров без перекоса – прикладывайте усилие строго к корпусу разъема, не дергая за провода.
3. При затрудненном снятии используйте плоскую отвертку для аккуратного поддевания фиксатора, избегая чрезмерного давления на пластик.

Типичные ошибки	Последствия
Отсоединение за провод	Обрыв контактов, повреждение изоляции
Игнорирование очистки контактов	Нестабильная работа после установки
Применение грубой силы	Поломка фиксатора или корпуса разъема

После демонтажа немедленно закройте оголенные контакты модуля чистой ветошью или защитной заглушкой для предотвращения попадания влаги и грязи. Проверьте состояние контактных штекеров в колодке – подогните ослабленные элементы тонкой отверткой.

Выкручивание крепежных гаек катушки (две штуки)

Откройте капот и снимите пластиковую декоративную крышку двигателя, отщелкнув крепления по периметру. Найдите катушку зажигания, установленную над свечными колодцами в центральной части головки блока цилиндров.

Очистите зону вокруг основания катушки от грязи и пыли сжатым воздухом или щеткой. Это предотвратит попадание мусора в свечные колодцы после извлечения катушки.

Порядок демонтажа гаек

Подготовьте инструмент: торцевой ключ на 10 мм с удлинителем и трещоткой. Катушка фиксируется двумя гайками с шестигранными головками:

1. Аккуратно наденьте ключ на первую гайку (расположена ближе к лобовому стеклу)
2. Плавно проверните ключ против часовой стрелки до полного выкручивания
3. Извлеките освободившуюся гайку и отложите в безопасное место
4. Повторите действия для второй гайки (ближе к радиатору)

Проверьте наличие под гайками пружинных шайб – если они остались на шпильках, аккуратно снимите их пальцами или плоскогубцами. Не допускайте падения демонтированных деталей в моторный отсек.

Извлечение модуля из гнезда с равномерным усилием

Перед демонтажем убедитесь в отключении минусовой клеммы аккумулятора и отсоединении колодки проводов от катушки. Очистите посадочное место от грязи и влаги, чтобы исключить перекос при вытягивании.

Возьмитесь за корпус модуля обеими руками, расположив пальцы симметрично по бокам. Избегайте приложения силы к высоковольтным выводам или пластиковым креплениям – это приведет к поломке.

Техника безопасного извлечения

Применяйте строго вертикальное усилие без раскачивания в стороны. Модуль фиксируется в гнезде пружинными зажимами, поэтому потребуется уверенное, но плавное вытягивание. Если конструкция не поддается:

• Аккуратно обработайте соединение проникающей смазкой WD-40
• Выждите 5-7 минут для проникновения состава
• Повторите попытку, чередуя легкие проворачивающие движения (не более 10°)

Ошибка	Последствие
Перекос при вытягивании	Деформация контактов, повреждение изолятора
Резкие рывки	Обрыв высоковольтных проводов, сколы корпуса
Нагрев феном/паяльником	Расплавление пластика, нарушение герметичности

После извлечения сразу закройте гнездо чистой ветошью – это предотвратит попадание пыли и влаги в цилиндры. Осмотрите контактную группу на предмет окислов или деформации.

Проверка состояния резиновых уплотнителей колодцев

Резиновые уплотнители в колодцах свечных каналов защищают свечи от попадания влаги, грязи и масла, а также обеспечивают герметичность камеры сгорания. Их повреждение или потеря эластичности приводит к проникновению воды (особенно после мойки или дождя), что вызывает пробой изоляции и выход катушки зажигания из строя.

Визуально осмотрите каждый уплотнитель на наличие трещин, разрывов, затвердевания или следов масла. Убедитесь, что кольца плотно сидят в пазах катушки и не имеют деформаций. Особое внимание уделите зоне контакта с головкой блока цилиндров – там часто скапливается грязь, ускоряющая износ резины.

Критические признаки необходимости замены:

• Видимые механические повреждения (надрывы, расслоения)
• Потеря эластичности (резина крошится при сжатии)
• Масляные подтёки внутри свечных колодцев
• Следы коррозии на наконечниках свечей

Важно: Заменяйте уплотнители при каждом снятии катушки или при обнаружении дефектов. Используйте только термостойкие оригинальные или качественные аналоги – дешёвая резина быстро дубеет от нагрева.

Очистка посадочного места от грязи и масла

Тщательно удалите все загрязнения с колодца свечи зажигания и прилегающих участков головки блока цилиндров. Используйте сухие безворсовые салфетки, щетки с жесткой синтетической щетиной или сжатый воздух для выдува крупных частиц. Особое внимание уделите углублению вокруг свечного отверстия – скопление масла или песка здесь нарушит теплоотвод и герметичность.

Обезжирьте поверхность с помощью специализированного автомобильного очистителя (Carb Cleaner, ABRO Brake & Parts Cleaner). Нанесите средство на ветошь или кисть, избегая прямого распыления в свечной колодец. Активную грязь и масляные пятна обработайте несколько раз до полного удаления жирного налета. Следите, чтобы чистящий состав не попал на пластиковые элементы и проводку.

Ключевые этапы очистки

1. Механическая очистка:
   • Скребком из дерева или пластика удалите крупные наслоения грязи
   • Жесткой кистью выметите пыль из резьбового отверстия
2. Химическая обработка:
   • Нанесите обезжириватель на 5-7 минут для растворения нагара
   • Промокните остатки жидкости чистой ветошью
3. Контроль качества:
   • Убедитесь в отсутствии ворсинок и мусора в колодце
   • Проверьте сухость посадочной поверхности

Важно: Категорически запрещено использовать бензин, ацетон или агрессивные растворители – они повреждают алюминиевые поверхности ГБЦ и резиновые уплотнения. После очистки установите новую катушку в течение 15 минут, чтобы исключить оседание новой пыли.

Установка новой катушки в крепежные отверстия

Аккуратно совместите монтажные проушины новой катушки зажигания со шпильками на двигателе. Проследите, чтобы резиновые демпферы в основании катушки плотно прилегали к поверхности головки блока цилиндров без перекосов. Убедитесь, что высоковольтные провода свободно дотягиваются до соответствующих выводов.

Наденьте крепежные гайки на шпильки и равномерно затяните их крестообразной последовательностью. Применяйте только ручной инструмент с ограничением усилия – момент затяжки не должен превышать 8-12 Н·м. Перетяжка может повредить корпус катушки или сорвать резьбу, а недостаточное усилие вызовет вибрацию и ускоренный износ.

Контроль после монтажа

1. Визуально проверьте отсутствие зазоров между основанием катушки и посадочной плоскостью.
2. Подсоедините высоковольтные провода к выводам в порядке 1-3-4-2, начиная от края ближе к лобовому стеклу.
3. Подключите электрический разъем, зафиксировав его пластиковый фиксатор до щелчка.
4. Запустите двигатель для проверки стабильности работы на холостом ходу и при резком нажатии педали газа.

Важно: Не допускайте контакта корпуса катушки с металлическими частями автомобиля, кроме штатных точек крепления – это может вызвать короткое замыкание.

Затяжка гаек с усилием 6-8 Н·м

После установки катушки зажигания на монтажную площадку двигателя ВАЗ 2112, необходимо равномерно затянуть две крепежные гайки. Используйте динамометрический ключ для точного контроля момента силы.

Установите значение на ключе в диапазоне 6-8 Н·м. Затягивайте гайки крест-накрест в два этапа: сначала доведите до 5 Н·м, затем повторите процедуру с окончательным усилием 6-8 Н·м.

Порядок действий

1. Установите катушку, совместив крепежные шпильки с отверстиями
2. Наживите гайки вручную до соприкосновения с шайбами
3. Затяните первую гайку до 5 Н·м
4. Затяните противоположную гайку до 5 Н·м
5. Повторите цикл с усилием 6-8 Н·м в той же последовательности

Критические ошибки:

• Превышение усилия → деформация корпуса катушки
• Неравномерная затяжка → перекос и нарушение контакта
• Использование ударного инструмента → срыв резьбы

Параметр	Значение
Диапазон момента	6-8 Н·м
Количество гаек	2 шт.
Тип соединения	М8×1.25

Проверьте отсутствие перекоса катушки после затяжки. Убедитесь, что высоковольтные провода плотно защёлкнуты на клеммах до характерного клика.

Правильная последовательность подключения высоковольтных проводов

Ошибки при подключении проводов к катушке зажигания приведут к сбоям в работе двигателя: троению, потере мощности и повышенному расходу топлива. Каждый вывод катушки строго соответствует конкретному цилиндру двигателя согласно схеме зажигания.

На ВАЗ 2112 используется четырехвыводная катушка зажигания модульного типа. Цифровая маркировка выводов (1, 2, 3, 4) нанесена непосредственно на корпус устройства. Подключение осуществляется в строгом соответствии с нумерацией цилиндров двигателя.

Пошаговая инструкция подключения

1. Определите нумерацию цилиндров: цилиндр №1 расположен ближе к ремню ГРМ, №4 – возле коробки передач.
2. Найдите маркировку на катушке: идентифицируйте выводы с обозначениями 1, 2, 3, 4.
3. Подключите провода по схеме:
   • Вывод №1 катушки → цилиндр №4
   • Вывод №2 катушки → цилиндр №3
   • Вывод №3 катушки → цилиндр №2
   • Вывод №4 катушки → цилиндр №1
4. Проверьте фиксацию: наконечники проводов должны защелкнуться с характерным кликом.

Вывод катушки	Цилиндр двигателя
1	4
2	3
3	2
4	1

Фиксация электрического коннектора

После установки новой катушки зажигания на ВАЗ 2112 критически важно обеспечить надежное соединение электрического коннектора. Этот разъем передает управляющие сигналы от ЭБУ и должен сохранять стабильный контакт в условиях вибрации и перепадов температур.

Колодка проводов оснащена пластиковым фиксатором, предотвращающим самопроизвольное отсоединение. Перед подключением убедитесь в отсутствии загрязнений или следов окисления на контактах, а также проверьте целостность уплотнительной резинки на корпусе разъема – она защищает соединение от влаги.

Порядок подключения коннектора

1. Совместите контакты разъема с гнездами на катушке (ориентируйтесь по ключу-выступу на колодке)
2. Плотно нажмите на корпус коннектора до характерного щелчка
3. Вручную потяните колодку на себя – она не должна отсоединиться
4. Проверьте положение фиксатора: язычок должен быть полностью защелкнут

Важные нюансы:

• Не прикладывайте чрезмерное усилие при подключении – это может сломать пластиковые защелки
• Если фиксатор поврежден – замените колодку проводов, иначе вибрация приведет к потере контакта
• При обнаружении коррозии обработайте контакты очистителем электрооборудования

Проблема	Последствие	Решение
Недостаточная фиксация	Пропуски зажигания, троение двигателя	Перезащелкнуть коннектор, проверить фиксатор
Окисление контактов	Увеличение сопротивления, перегрев	Зачистка контактов, обработка защитным спреем
Поврежденный уплотнитель	Короткое замыкание от влаги	Замена уплотнителя или колодки

Визуальный контроль плотности прилегания разъемов

Осмотрите разъемы катушки зажигания на предмет видимых повреждений: трещин в пластиковом корпусе, следов оплавления или глубоких царапин. Проверьте целостность фиксаторов-защелок – они должны плотно удерживать колодку без люфта.

Убедитесь в отсутствии коррозии или окисления на металлических контактах разъема и ответной части катушки. Обратите внимание на следы влаги или масляных подтеков внутри соединения – это нарушает электрический контакт.

Критерии оценки прилегания

• Плотность посадки: При подключенном разъеме попытайтесь слегка пошевелить колодку рукой. Допустимый люфт – менее 1 мм. Отсоединение без нажатия фиксатора недопустимо
• Угол подключения: Разъем должен располагаться строго параллельно корпусу катушки. Перекос свидетельствует о деформации контактов
• Состояние уплотнителя: Резиновое кольцо в разъеме обязано равномерно прилегать по всему периметру, без замятий или выдавленных участков

Важно: При выявлении нарушений очистите контакты специальным средством-очистителем электрооборудования и повторите проверку. Неплотное соединение вызывает перегрев, искрение и выход катушки из строя.

Процедура запуска двигателя после замены катушки зажигания

Перед первым запуском двигателя после замены катушки зажигания необходимо убедиться в правильности выполненных работ. Проверьте надежность подключения электрического разъема к катушке и состояние высоковольтных проводов, а также убедитесь, что катушка надежно закреплена на своем месте. Отсутствие видимых повреждений и правильность установки являются залогом успешного запуска.

После проверки вставьте ключ в замок зажигания и поверните его в положение "Зажигание" (II положение). Подождите несколько секунд, чтобы система управления двигателем провела самодиагностику. Затем запустите двигатель, повернув ключ в положение "Старт". Двигатель должен запуститься без задержек.

Диагностика после запуска

После запуска двигателя оцените его работу на холостом ходу. Нормальная работа характеризуется:

• устойчивыми оборотами холостого хода (примерно 800-900 об/мин)
• отсутствием вибраций и пропусков зажигания
• погасшей лампой Check Engine на приборной панели

Если двигатель запустился, но работает с перебоями, или лампа Check Engine осталась гореть, необходимо провести дополнительную диагностику. В случае, если двигатель не запускается, выполните следующие действия:

1. Проверьте искрообразование с помощью искрового тестера
2. Убедитесь в исправности предохранителя цепи зажигания (F19 в монтажном блоке)
3. Проверьте соединение разъема катушки на предмет окисления или повреждения контактов
4. Перепроверьте правильность подключения высоковольтных проводов к катушке и свечам

После успешного запуска и стабилизации работы двигателя рекомендуется проверить его поведение под нагрузкой. Совершите короткую тестовую поездку, обращая внимание на реакцию автомобиля при резком нажатии педали акселератора и движении на разных оборотах.

Анализ работы мотора на всех режимах работы

Катушка зажигания напрямую влияет на стабильность работы двигателя ВАЗ 2112 во всех эксплуатационных режимах. Её основная задача – преобразование низковольтного тока от АКБ в высоковольтные импульсы для образования искры на свечах. Исправная катушка обеспечивает своевременное и мощное искрообразование независимо от нагрузки и оборотов, что критично для полного сгорания топливно-воздушной смеси.

Дефекты катушки проявляются неоднородно на разных режимах: вначале симптомы малозаметны, но прогрессируют при увеличении нагрузки. Характерными индикаторами становятся перебои в работе цилиндров, снижение мощности или аномальные шумы. Анализ поведения мотора в каждом режиме помогает локализовать неисправность до диагностики оборудования.

Диагностика по режимам эксплуатации

Режим работы	Проявление неисправности катушки	Последствия для двигателя
Холостой ход	Неустойчивые обороты (плавание), вибрация, троение	Повышенный износ опор двигателя, загрязнение свечей
Средние обороты (2000-3500 об/мин)	Рывки при разгоне, потеря динамики, рост расхода топлива	Перегрев катализатора, закоксовывание поршневых колец
Высокие нагрузки (подъем, обгон)	Провалы мощности, детонационные стуки, хлопки в выхлопе	Прогар клапанов, деформация поршневых юбок
Пиковые обороты (свыше 5000 об/мин)	Отсечка зажигания, резкая потеря тяги, индикатор Check Engine	Разрушение катализатора, повреждение модуля управления

Критически важна проверка катушки при резком изменении нагрузки – например, при включении кондиционера или электроусилителя руля на холостом ходу. Исправный узел сохраняет стабильность, тогда как изношенная катушка провоцирует:

• Заметное падение оборотов
• Подергивания двигателя
• Запаздывание отклика на педаль газа

Важно: Прогрессирующие неполадки в катушке приводят к каскадным поломкам – от выхода из строя свечей и бронепроводов до повреждения кислородного датчика и каталитического нейтрализатора. Регулярный анализ поведения мотора на всех режимах позволяет выявить дефект на ранней стадии.

Проверка отсутствия ошибок через диагностический разъем

После замены катушки зажигания обязательна проверка электронных систем автомобиля через диагностический разъем OBD-II. Это позволяет убедиться в корректной работе нового компонента и отсутствии скрытых сбоев, которые могут не проявляться визуально. Игнорирование диагностики способно привести к повторным поломкам или некорректной работе двигателя.

Для процедуры потребуется совместимый сканер (например, ELM327) и ПО (OpenDiag, Torque Pro). Разъем расположен под панелью приборов со стороны водителя. Убедитесь, что ключ зажигания находится в положении «ON» (без запуска двигателя) во время подключения оборудования.

Алгоритм диагностики

1. Подключите сканер к OBD-II разъему
2. Запустите диагностическую программу на смартфоне/ПК
3. Считайте коды ошибок из памяти ЭБУ
4. Проанализируйте результаты:
   • Отсутствие ошибок – система функционирует нормально
   • Коды P0300-P0304 – пропуски зажигания в цилиндрах
   • Коды P0351-P0354 – неисправности цепи катушки
5. Сбросьте ошибки через меню программы при успешной замене
6. Проведите тестовую поездку (10-15 минут) и выполните повторную проверку

Код ошибки	Описание	Рекомендуемые действия
P0351-P0354	Обрыв/КЗ в цепи катушки	Проверить контакты разъема, целостность проводов
P0300	Множественные пропуски зажигания	Диагностика свечей, ВВ-проводов, ДПКВ
P0327	Низкий сигнал датчика детонации	Проверить момент затяжки катушки (19 Н·м)

При повторном появлении ошибок после сброса выполните детальную проверку: измерение сопротивления катушки (0.3-0.5 Ом на первичной обмотке), осмотр изоляции, тестирование смежных компонентов. Используйте осциллограф для анализа формы импульсов при неочевидных неисправностях.

Периодическая чистка контактов высоковольтной части

Загрязнение или окисление контактов высоковольтных проводов и клемм катушки зажигания нарушает проводимость электрического импульса. Это провоцирует пропуски воспламенения топливной смеси, нестабильную работу двигателя на холостом ходу, рывки при разгоне и увеличение расхода топлива. Особенно актуальна проблема в условиях высокой влажности или при эксплуатации автомобиля зимой.

Регулярная очистка контактных поверхностей предотвращает образование устойчивого слоя окислов и коррозии, восстанавливает надежность контакта. Процедура не требует сложного оборудования и занимает минимум времени, но существенно влияет на стабильность работы системы зажигания.

Порядок выполнения чистки

1. Отсоедините минусовую клемму аккумулятора для исключения случайного поражения током и короткого замыкания.
2. Снимите высоковольтные провода с катушки зажигания и свечей, аккуратно потянув за защитные колпачки (не за сам провод!).
3. Визуально оцените состояние контактов:
   • Металлические клеммы внутри наконечников проводов.
   • Высоковольтные выводы катушки зажигания.
   • Поверхность свечных колодцев (при наличии следов масла – устраните причину протечки).
4. Очистите контактные поверхности:

   Элемент	Инструмент/Средство	Метод
   Клеммы проводов	Мелкая наждачная бумага (400-600 grit), ластик	Аккуратно зачистите внутреннюю поверхность наконечника до блеска
   Выводы катушки	Ватная палочка, смоченная спиртом или WD-40	Удалите грязь и окислы без абразивов
   Колодцы свечей	Чистая ветошь, сжатый воздух	Уберите пыль и влагу

5. Обработайте контакты после очистки: нанесите тонкий слой токопроводящей смазки или силиконового спрея для защиты от влаги и окисления.
6. Наденьте провода на штатные места до характерного щелчка, убедитесь в надежности фиксации.
7. Подключите аккумулятор и проверьте работу двигателя.

Рекомендуемая периодичность: Проводите осмотр и чистку контактов каждые 15 000 - 20 000 км пробега или при появлении симптомов неисправности зажигания. Избегайте использования грубых абразивов или металлических щеток – это повреждает токоведущие поверхности. Контролируйте целостность изоляции проводов и отсутствие трещин на корпусе катушки во время процедуры.

Защита катушки от попадания моторного масла и воды

Основную угрозу для катушки зажигания ВАЗ 2112 представляет протечка моторного масла через изношенные сальники клапанов или прокладку клапанной крышки. Масло проникает в колодцы свечей, накапливается и вызывает пробой изоляции высоковольтного вывода, что приводит к межвитковому замыканию и выходу узла из строя. Не менее опасны мойка двигателя под давлением или езда по глубоким лужам – вода, попавшая в подкапотное пространство, провоцирует коррозию контактов и утечку тока.

Регулярно проверяйте состояние клапанной крышки: трещины в пластике или деформация привалочной плоскости требуют немедленной замены. Особое внимание уделите резиновым уплотнениям свечных колодцев – они дубеют от времени и перестают герметизировать посадочные места. При обнаружении масляных подтёков на корпусе катушки или свечах устраняйте причину, а не просто протирайте загрязнения.

Меры предотвращения повреждений

• Герметичность клапанной крышки: меняйте сальники клапанов каждые 60-80 тыс. км, а прокладку – при любом снятии крышки. Используйте оригинальные уплотнения или качественные аналоги (Corteco, Elring).
• Защита свечных колодцев: перед установкой новых уплотнителей смазывайте их моторным маслом для сохранения эластичности. При замене свечей очищайте колодцы от грязи сухой ветошью.
• Контроль состояния корпуса: осматривайте катушку на предмет трещин и следов пробоя (белые "дорожки" на пластике). Повреждённый корпус не ремонтируется – требуется замена.
• Безопасная мойка: избегайте прямого попадания струи воды на модуль зажигания и разъёмы. Закрывайте узел плёнкой или используйте режим "мягкой" очистки.

Признак проблемы	Последствия для катушки	Действия
Масло в свечных колодцах	Разрушение изоляции, короткое замыкание	Замена сальников/прокладки, чистка колодцев
Конденсат на корпусе	Коррозия контактов, утечка тока	Просушка, обработка разъёмов WD-40
Загрязнение высоковольтных выводов	Пробой на "массу", пропуски зажигания	Очистка спиртом, замена свечных колпачков

При установке новой катушки обрабатывайте посадочные места на двигателе очистителем карбюратора для удаления остатков масла. Нанесите тонкий слой диэлектрической смазки на внутреннюю поверхность колодцев и контакты разъёма – это предотвратит окисление и облегчит демонтаж в будущем. Избегайте применения силиконовых герметиков вместо штатных уплотнений – при нагреве они разрушаются и усугубляют течь.

Список источников

При подготовке материала о катушках зажигания для ВАЗ 2112 использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось официальной документации и проверенным автомобильным изданиям.

Ниже представлен перечень ключевых источников, содержащих технические характеристики, схемы подключения и инструкции по диагностике. Все материалы ориентированы на особенности конструкции двигателей 16 клапанов и распространенные неисправности системы зажигания.

1. Официальное руководство по ремонту ВАЗ-2112 от производителя АвтоВАЗ
2. Каталог электронных компонентов Bosch для систем зажигания
3. Технический бюллетень NGK по диагностике катушек
4. Практическое пособие "Электрооборудование автомобилей" под ред. Ю.И. Боровских
5. Статьи из журнала "За рулём" (раздел "Автосервис")
6. Видеоархивы мастер-классов автотехцентра "Лада-Сервис"
7. Форумные обсуждения на портале "Drive2.ru" (тематические ветки по ВАЗ-2112)
8. Сравнительные тесты катушек в издании "Авторевю"

Видео: ЛУЧШИЕ КАТУШКИ ЗАЖИГАНИЯ ДЛЯ 16V ВАЗ 2110-12 VESTA ПРИОРА КАЛИНА HLP С OZON ЗА 2000Р! ОБЗОР И ТЕСТ.


• ВАЗ 21703 Лада Приора - автомобиль для вашего внимания

• Самостоятельная проверка генератора ВАЗ

• Центр Тойота Лосиный Остров - как найти, позвонить, что говорят
