Катушка зажигания ЗМЗ-406 - ремонт и замена своими руками

Статья обновлена: 18.08.2025

Исправная катушка зажигания - критически важный элемент системы зажигания двигателя ЗМЗ-406.

Ее отказ немедленно приводит к прекращению искрообразования и остановке силового агрегата.

Понимание принципа работы, типичных неисправностей и методов их устранения необходимо для поддержания надежности автомобиля.

Эта статья детально разбирает диагностику, ремонт и замену катушки зажигания, давая практические инструкции для самостоятельного выполнения работ.

Подготовка инструментов для диагностики и замены

Комплектация необходимого инструментария перед работами исключает простои в процессе демонтажа и установки катушки зажигания. Отсутствие подходящих приспособлений может привести к повреждению крепежных элементов или контактной группы.

Обязательно обеспечьте чистоту рабочей зоны: удалите загрязнения с корпуса катушки и прилегающих деталей перед началом операций. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Базовый набор инструментов

Ключи торцовые: головки на 10 мм (крепление кронштейна) и 8 мм (контактные гайки)
Трещотка с удлинителем 100-150 мм для доступа к нижним болтам
Крестовая отвертка для разъема управления
Пассатижи с изолированными ручками
Мультиметр с режимом замера сопротивления

Дополнительные материалы	Назначение
Диэлектрическая смазка	Обработка колодок после очистки контактов
Медная токопроводящая паста	Нанесение на клеммы высоковольтных проводов
Щетка по металлу	Зачистка посадочной площадки

Проверьте состояние высоковольтных проводов – при наличии трещин замените комплект
Подготовьте контрольную лампу 12V для проверки питания катушки
Используйте пластиковую щетку для удаления пыли из монтажной зоны

Техника безопасности при работе с системой зажигания

Работа с высоковольтными компонентами системы зажигания требует строгого соблюдения мер предосторожности. Напряжение вторичной цепи достигает 30-40 кВ, что представляет серьёзную опасность для жизни и здоровья.

Перед началом любых манипуляций с катушкой зажигания или проводами убедитесь в полном отключении зажигания. Случайный запуск двигателя во время работ может привести к получению электротравмы или механическим повреждениям.

Основные правила безопасности

При выполнении работ обязательно:

Снимать отрицательную клемму с аккумуляторной батареи
Использовать диэлектрические перчатки и инструмент с изолированными рукоятками
Проверять целостность изоляции высоковольтных проводов перед прикосновением

Критические запреты:

Не отсоединять высоковольтные провода на работающем двигателе
Не прикасаться к токоведущим частям при включённом зажигании
Не проверять искрообразование "на пробой" через корпус автомобиля

При диагностике используйте только специализированные тестеры и диэлектрические коврики. Помните, что повреждённая катушка зажигания может создавать импульсы повышенного напряжения даже при выключенном зажигании.

Ситуация	Риск	Меры предосторожности
Замена катушки	Удар током, короткое замыкание	Отсоединение АКБ, сухие руки, чистая рабочая зона
Проверка искры	Ожоги, возгорание топлива	Исключительно тестовым разрядником, вдали от горючих материалов

Проверка сопротивления первичной обмотки мультиметром

Отключите разъем питания катушки зажигания и высоковольтные провода для безопасного проведения замеров. Переведите мультиметр в режим измерения сопротивления (Ом) с диапазоном 0-20 Ом или автоматическим выбором шкалы.

Плотно прижмите щупы мультиметра к контактам первичной обмотки: центральному выводу питания ("+") и одному из двух управляющих контактов (обычно помечены "1" или "1К"). Избегайте касания клемм пальцами для исключения погрешности измерения.

Анализ результатов замера

Сравните полученные показания с техническими нормативами:

Нормальное значение: 0.4-0.6 Ом для катушек ЗМЗ-406
Обрыв обмотки: бесконечное сопротивление (OL или 1 на дисплее)
Межвитковое замыкание: показания ниже 0.3 Ом
Коррозия/плохой контакт: скачкообразное изменение значений

При отклонениях от нормы катушка подлежит замене. Для достоверности выполните замер на прогретом двигателе (30-40°C), так как сопротивление меняется с температурой. Проверьте соответствие результатов таблице спецификаций:

Состояние обмотки	Показания мультиметра (Ом)
Исправная	0.4 - 0.6
Межвитковое КЗ	0.1 - 0.3
Обрыв цепи	OL / ∞

Измерение сопротивления вторичной обмотки

Проверка сопротивления вторичной обмотки мультиметром – ключевой этап диагностики катушки ЗМЗ-406. Отклонение от нормы указывает на обрыв, межвитковое замыкание или деградацию изоляции, что напрямую влияет на формирование высокого напряжения для искрообразования. Без корректных значений вторичной обмотки катушка неспособна обеспечить стабильное зажигание.

Для измерения переключите мультиметр в режим омметра на диапазон 1-20 кОм. Контактные щупы плотно прижмите к центраному высоковольтному выводу (куда вставляется провод на распределитель/модуль) и к одному из низковольтных контактов первичной обмотки (клемма «+Б» или «-К»). Избегайте касания руками токоведущих частей щупов для исключения погрешности.

Нормативные значения и интерпретация

Исправная катушка ЗМЗ-406 демонстрирует сопротивление вторичной обмотки в пределах:

Номинальный диапазон: 4.5 - 7.5 кОм (килоом)
Оптимальное значение: ~5.5 - 6.5 кОм

Результаты измерений трактуются следующим образом:

Показания мультиметра	Диагноз	Последствия
Бесконечность (OL или 1)	Обрыв цепи	Полное отсутствие искры
Значительно ниже 4.5 кОм	Межвитковое замыкание	Слабая искра, пропуски зажигания под нагрузкой
Значительно выше 7.5 кОм	Ухудшение контактов, окисление, дефект изоляции	Неустойчивая работа двигателя, троение

Обязательные условия для точной диагностики:

Отсоединение всех проводов от катушки.
Комнатная температура катушки (холодные обмотки занижают показания).
Исправный элемент питания в мультиметре.
Проверка контактов измерительных щупов на предмет окислов.

При выходе сопротивления за допустимые пределы катушка подлежит замене. Ремонту вторичная обмотка не подлежит из-за конструктивных особенностей и требований к надежности изоляции.

Визуальный осмотр корпуса на трещины и нагары

Тщательно очистите поверхность катушки сухой ветошью или мягкой щеткой для удаления грязи и масляных следов. Убедитесь в отсутствии влаги на корпусе, так как она может маскировать мелкие дефекты и ухудшать изоляционные свойства. Осмотрите катушку при ярком освещении, используя при необходимости увеличительное стекло.

Особое внимание уделите зонам вокруг высоковольтных выводов и крепежных элементов – здесь чаще всего возникают трещины из-за вибраций и температурных перепадов. Проверьте целостность пластмассового корпуса по всей окружности, включая нижнюю часть, прилегающую к двигателю. Наличие даже мелких паутинных трещин недопустимо.

Ключевые признаки неисправности

Трещины на корпусе: Радиальные или концентрические разломы, особенно вблизи высоковольтных колпачков
Нагары: Черные или темно-коричневые сажевые отложения вокруг выводов
Окалина: Белесые или серые пятна с пористой структурой (следы пробоя)
Вздутия: Деформации поверхности в местах возможного внутреннего перегрева

Важно: Нагар вокруг выводов свидетельствует о пробоях высокого напряжения, а трещины приводят к попаданию влаги и коротким замыканиям. Обнаружение любого из этих дефектов требует немедленной замены катушки зажигания.

Диагностика искрообразования методом "на массу"

Метод "на массу" применяется для проверки работоспособности катушки зажигания ЗМЗ-406 путём визуального контроля искрообразования. Этот способ позволяет быстро определить наличие искры без использования специального оборудования, что особенно полезно в полевых условиях или при ограниченном доступе к диагностическим приборам. Суть заключается в создании искусственного разряда между высоковольтным проводом и металлической частью двигателя.

Для корректной диагностики необходимо соблюдать технику безопасности: использовать диэлектрические перчатки, исключить контакт с горючими жидкостями и обеспечить устойчивое положение провода. Игнорирование мер предосторожности может привести к поражению электрическим током или возгоранию топливных паров в моторном отсеке.

Порядок выполнения диагностики

Зафиксировать высоковольтный провод катушки зажигания на расстоянии 5-7 мм от неокрашенной металлической поверхности двигателя (например, кронштейна ГРМ или блока цилиндров).
Обеспечить надёжный контакт провода с клеммой катушки, а массу автомобиля – с отрицательной клеммой АКБ.
Попросить помощника кратковременно прокрутить стартер, наблюдая за зоной зазора между проводом и металлом.

Оценка результатов:

Норма: стабильная ярко-голубая искра с характерным треском.
Неисправность: отсутствие искры, слабая (оранжевая) искра или прерывистые разряды.

Тип искры	Диагностируемая проблема
Отсутствует	Обрыв в первичной/вторичной обмотке катушки, неисправность ЭБУ
Слабая/прерывистая	Пробитая изоляция, окисление контактов, низкое напряжение АКБ

При выявлении отклонений проверьте целостность проводов, чистоту контактов и напряжение АКБ. Отсутствие качественной искры подтверждает необходимость замены катушки зажигания ЗМЗ-406. Для точной локализации неисправности дополнительно протестируйте датчик положения коленвала и модуль зажигания.

Тестирование работы катушки при нагреве феном

Данный метод диагностики применяется для выявления скрытых неисправностей катушки зажигания ЗМЗ-406, которые проявляются исключительно при рабочей температуре двигателя. Он имитирует тепловую нагрузку, воздействующую на катушку в подкапотном пространстве.

Суть теста заключается в контроле стабильности искрообразования после искусственного нагрева корпуса катушки строительным феном. Этот подход позволяет обнаружить проблемы, не выявляемые при "холодной" проверке мультиметром или на стенде.

Порядок выполнения теста

Перед началом убедитесь в наличии средств защиты (перчатки) и исправности высоковольтных проводов. Действуйте по алгоритму:

Снимите катушку с двигателя, очистите корпус от загрязнений.
Подключите катушку к штатной проводке, установите на свечу зажигания или специальный разрядник с фиксированным зазором (8-10 мм).
Подайте питание на систему зажигания (включите зажигание без запуска ДВС).
Наблюдайте за стабильностью искры на свече/разряднике в течение 1-2 минут.
Равномерно прогрейте корпус катушки феном до 70-90°C (контролируйте пирометром).
Продолжайте визуальную оценку искры ещё 3-5 минут при нагреве.

Критерии оценки результатов:

Наблюдаемый эффект	Диагностируемая неисправность
Искра пропадает или становится прерывистой при нагреве	Термоусталость обмоток, микротрещины в изоляторе
Искра стабильна как при нагреве, так и без него	Катушка исправна (в рамках данного теста)
Появление запаха гари, дыма	Критическое повреждение изоляции - немедленно прекратите тест

Важные предостережения:

Не допускайте локального перегрева (выше 100°C) - это может повредить исправную деталь
Исключите контакт фена с проводами и разъёмами во избежание оплавления
Помните: метод выявляет только температурозависимые дефекты

Сравнение показаний с заводскими параметрами

После измерения сопротивления первичной и вторичной обмоток мультиметром полученные значения сверяют с нормативами производителя. Для катушек зажигания ЗМЗ-406 заводские параметры сопротивления строго регламентированы и должны соответствовать технической документации.

Отклонение от эталонных цифр свидетельствует о неисправности: снижение сопротивления указывает на межвитковое замыкание, а бесконечно высокое значение – на обрыв цепи. Проверку проводят на холодной катушке (+20°C), так как нагрев искажает показания.

Ключевые параметры для сравнения

Первичная обмотка: 0.45–0.55 Ом
Вторичная обмотка: 5.0–6.5 кОм

При значительных расхождениях (более ±10%) катушка подлежит замене. Для наглядности сравнения рекомендуем использовать таблицу:

Обмотка	Норма (Ом/кОм)	Признак неисправности
Первичная	0.45–0.55	<0.4 или >0.6
Вторичная	5.0–6.5	<4.5 или >7.0

Важно: Несоответствие параметров приводит к пропускам воспламенения, снижению мощности двигателя и повышенному расходу топлива. Для точной диагностики исключите повреждение высоковольтных проводов и контактов перед тестированием.

Анализ ошибок ЭБУ через диагностический разъем

Диагностический разъем OBD-II (расположен обычно под рулевой колонкой) позволяет считать коды неисправностей, сохраненные в памяти ЭБУ двигателя ЗМЗ-406. Это критический этап при проблемах с катушкой зажигания, так как ЭБУ фиксирует пропуски воспламенения, обрывы цепей и отклонения параметров в реальном времени. Подключение сканера или адаптера с ПО (например, OpenDiag, ELM327) дает доступ к кодам ошибок (DTC), которые указывают на конкретный цилиндр или цепь зажигания.

При считывании обращайте внимание на коды, начинающиеся с P03XX, которые напрямую связаны с системой зажигания. Например, ошибки типа P0301-P0304 сигнализируют о пропусках воспламенения в конкретных цилиндрах, что часто вызвано неисправностью катушки, свечи или высоковольтного провода. Коды P0351-P0354 указывают на обрыв или короткое замыкание в цепи управления катушкой соответствующего цилиндра.

Типичные ошибки и их интерпретация

Основные коды, связанные с катушкой ЗМЗ-406:

P0301-P0304: Пропуски воспламенения в цилиндре 1-4. Проверьте: катушку, свечу, ВВ-провод, компрессию.
P0351-P0354: Неисправность цепи управления катушкой цилиндра 1-4. Проверьте: разъем катушки, проводку до ЭБУ, целостность катушки.
P0363: Ошибка отключения цилиндров (может сопровождать множественные пропуски).

После выявления кодов выполните дополнительные действия:

Сбросьте ошибки через сканер и проведите тестовую поездку для подтверждения неисправности.
Используйте режим реального времени в ПО диагностики: отслеживайте параметры работы катушек (например, время накопления энергии).
Проверьте физическое состояние: осмотрите катушку на трещины, нагар, пробой; измерьте сопротивление первичной (0.3-0.5 Ом) и вторичной (4-6 кОм) обмоток мультиметром.

Код ошибки	Описание	Приоритетные действия
P0302	Пропуски в цилиндре 2	Поменять местами катушку цилиндра 2 и 3, проверить свечу
P0353	Обрыв цепи катушки цилиндра 3	Прозвонить проводку от ЭБУ до катушки, осмотреть разъем

Важно: Ошибки по смежным системам (например, P0170 – бедная смесь) также могут косвенно указывать на проблемы зажигания. Если катушка неисправна, но ЭБУ не выдает код – проверьте контакты разъема сканера и версию ПО диагностического оборудования.

Демонтаж воздушного фильтра для доступа к катушке

Перед заменой катушки зажигания на двигателе ЗМЗ-406 требуется обеспечить свободный доступ к модулю, что невозможно без предварительного снятия корпуса воздушного фильтра. Этот узел расположен непосредственно над катушкой и полностью перекрывает пространство для работы.

Процедура демонтажа не требует специального оборудования, но необходимо соблюдать осторожность при обращении с пластиковыми защелками и резиновыми патрубками, чтобы избежать повреждений. Рекомендуется работать на остывшем двигателе.

Порядок выполнения работ

Ослабьте хомут крепления впускного патрубка на дроссельном узле с помощью отвертки или головки на 7 мм.
Отсоедините шланг вентиляции картера (расположен на левой стороне корпуса фильтра), сжав фиксаторы крепления.
Снимите датчик массового расхода воздуха (ДМРВ):
- Отключите колодку проводов, нажав на фиксатор
- Выкрутите два винта крепления датчика к корпусу фильтра
Поднимите крышку корпуса фильтра и извлеките воздушный фильтрующий элемент.
Открутите три гайки крепления корпуса к кронштейнам двигателя (ключ на 10 мм).
Приподнимая корпус, отсоедините нижний патрубок от воздухозаборника в передней части.
Аккуратно выньте корпус фильтра вместе с ДМРВ в направлении вверх.

Элемент	Тип крепления
Впускной патрубок	Винтовой хомут
Шланг вентиляции	Пластиковый фиксатор
ДМРВ	Винты + электрический разъем
Корпус фильтра	Гайки на шпильках

После снятия корпуса откроется прямой доступ к крепежным болтам катушки зажигания и высоковольтным проводам. Проверьте целостность резиновых уплотнений патрубков перед обратной установкой.

Отсоединение минусовой клеммы аккулеммулятора

Перед началом любых работ с катушкой зажигания ЗМЗ-406 обесточьте бортовую сеть автомобиля. Это исключит риск короткого замыкания и повреждения электронных компонентов при случайном контакте инструментов с токоведущими деталями.

Минусовая клемма («масса») всегда отсоединяется первой! Такой порядок гарантирует безопасность: при откручивании минусового провода исключается искрообразование около аккумулятора, где возможно выделение взрывоопасных газов.

Порядок действий

Инструмент: ключ на 10 мм (рожковый или накидной).

Убедитесь, что зажигание выключено, а все электроприборы (фары, магнитола) не работают.
Найдите минусовую клемму аккумулятора. Она подключена к «–» выводу батареи и помечена знаком «минус» (–) или имеет черный/синий цвет изоляции.
Ослабьте гайку крепления наконечника провода к выводу аккумулятора ключом на 10 мм.
Снимите наконечник провода с вывода аккумулятора, аккуратно покачивая его из стороны в сторону, если он прикипел.
Надежно зафиксируйте отсоединенный провод. Убедитесь, что он не может случайно коснуться металлических частей кузова или клеммы аккумулятора.

Важно: Не допускайте контакта металлического инструмента одновременно с «минусом» и «плюсом» аккумулятора – это вызовет короткое замыкание!

Плюсовую клемму трогать не требуется, если работы ведутся только с катушкой зажигания. Отсоединения «массы» достаточно для безопасного демонтажа.

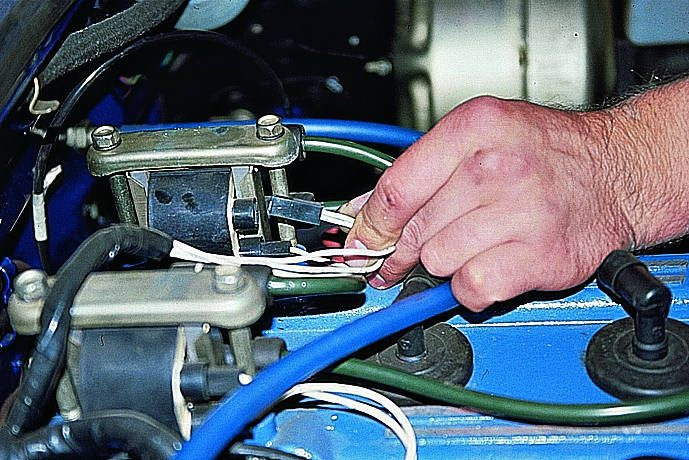

Маркировка и удаление высоковольтных проводов

Перед демонтажем катушки зажигания ЗМЗ-406 или отдельных проводов критически важно точно промаркировать каждый высоковольтный провод. На двигателе установлены четыре провода, каждый из которых соответствует конкретному цилиндру (1–4). Несоблюдение порядка подключения при сборке приведет к нарушению работы мотора, пропускам зажигания и запуску в аварийном режиме.

Используйте несмываемый маркер или бирки для четкой идентификации. Надписи должны быть читаемыми и указывать номер цилиндра (например, "1", "2"). Избегайте крепления меток вблизи наконечников – высокие температуры могут их повредить.

Порядок демонтажа проводов

Отсоедините минусовую клемму АКБ для исключения случайного разряда.
Очистите зону вокруг катушки и проводов от грязи сухой ветошью.
Захватите провод только за защитный колпачок (резиновый наконечник). Никогда не тяните за сам кабель – это повредит токоведущую жилу или контакт.
Поверните колпачок на 30-45 градусов вокруг оси для разрушения возможного прикипания.
Плавно потяните колпачок вдоль оси провода без перекоса и рывков. При сильном прикипании используйте специальные съемники.
Немедленно изолируйте отсоединенный наконечник чистой ветошью или пакетом для защиты от влаги и загрязнений.

Важные предупреждения:

Работайте только на холодном двигателе – высоковольтная система и компоненты сильно нагреваются.
Не допускайте одновременного касания двух проводов или металла кузова во избежание удара током.
При наличии микротрещин, оплавлений или жесткости изоляции – замените весь комплект проводов.

Ошибка при демонтаже	Последствие
Тянуть за провод, а не за колпачок	Обрыв токоведущей жилы, разрушение контакта
Отсутствие маркировки	Неправильное подключение, отказ двигателя
Резкий рывок при снятии	Повреждение гнезда катушки/свечи
Работа без снятия клеммы АКБ	Риск электротравмы, повреждение ЭБУ

Откручивание крепежных гаек катушки

Перед началом работ убедитесь в наличии необходимого инструмента: потребуется головка на 10 мм с удлинителем и трещоткой или воротком. Отключите минусовую клемму аккумуляторной батареи для исключения случайного замыкания и обесточивания системы.

Определите местоположение двух крепежных гаек, удерживающих корпус катушки на кронштейне двигателя. Они расположены в нижней части узла, по обе стороны от высоковольтных выводов. Очистите резьбовые соединения от грязи и масла с помощью щетки или ветоши для предотвращения слизывания граней.

Установите головку на 10 мм на гайку и приложите умеренное усилие против часовой стрелки. Избегайте резких рывков.
При затрудненном откручивании из-за коррозии используйте проникающую смазку (WD-40 или аналоги), нанесите на резьбу и выждите 5-10 минут.
Проворачивайте гайки попеременно: ослабьте каждую на 1-2 оборота для равномерного снятия напряжения с корпуса катушки.
После полного выкручивания гаек аккуратно сложите их вместе с шайбами в отдельную емкость во избежание потери.

Не прилагайте чрезмерных усилий при демонтаже – это может привести к повреждению кронштейна или срыву резьбовых шпилек. Если шпильки проворачиваются вместе с гайками, зафиксируйте их пассатижами за шестигранное основание у платформы крепления.

Извлечение катушки из посадочного места

Перед демонтажом убедитесь, что двигатель остыл до безопасной температуры. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и срабатывания системы защиты.

Визуально определите расположение нужной катушки на модуле зажигания. Очистите её корпус и прилегающую зону от загрязнений сжатым воздухом или щёткой, чтобы мусор не попал в колодец.

Последовательность демонтажа

Выполните следующие шаги:

Отсоедините разъём: Нажмите на фиксатор-защёлку и аккуратно потяните колодку проводов вдоль оси разъёма. Не дёргайте за провода!
Ослабьте крепёж: Выкрутите крепёжный болт (обычно 10-мм головкой) или отожмите пружинный фиксатор, если он предусмотрен конструкцией.
Извлеките катушку: Возьмитесь за корпус пластмассовой части и равномерно раскачивая из стороны в сторону, потяните вверх. Прилипание часто вызвано закоксовавшейся смазкой или коррозией.

При сильном застревании используйте монтажную лопатку для аккуратного поддевания, но избегайте рычагов на пластиковом корпусе. После извлечения закройте колодец чистой ветошью для защиты от попадания инородных предметов.

Очистка контактных площадок от коррозии

Коррозия на контактных площадках катушки зажигания ЗМЗ-406 приводит к нарушению проводимости тока, что вызывает перебои в искрообразовании. Окислы и загрязнения создают высокое переходное сопротивление, снижая эффективность работы системы зажигания.

Очистку выполняйте при первых признаках нестабильной работы двигателя или визуальном обнаружении налета. Процедура требует демонтажа катушки для обеспечения полного доступа к контактам.

Этапы очистки

Отсоедините минусовую клемму аккумулятора
Аккуратно снимите высоковольтные провода с катушки
Открутите крепежные гайки и извлеките катушку
Визуально оцените состояние контактных площадок

Для обработки используйте специализированные средства:

Аэрозольный очиститель электроконтактов
Мелкозернистую наждачную бумагу (не грубее P600)
Ластик для карандашей или стекловолоконную щетку

Технология очистки: Нанесите очиститель на контакты, выждите 2-3 минуты. Аккуратными круговыми движениями обработайте площадки ластиком или щеткой. Загрязненные участки протирайте до появления металлического блеска. Запрещено использовать абразивы крупной фракции или металлические щетки – они повреждают защитное покрытие.

Контроль качества: После очистки протрите контакты безворсовой салфеткой, смоченной в очистителе. Убедитесь в отсутствии видимых следов коррозии и ровной поверхности площадок. При сильной эрозии металла требуется замена катушки.

Проверка целостности резинового уплотнителя

Визуально осмотрите уплотнитель по всему периметру на предмет механических повреждений: порезов, трещин, разрывов или затвердевания резины. Особое внимание уделите углам и зоне прилегания к металлическому корпусу катушки.

Проведите пальцем по поверхности уплотнения для выявления микротрещин и проверки эластичности. Убедитесь в отсутствии деформации и равномерности прилегания к посадочному месту на двигателе.

Критерии замены уплотнителя

Наличие видимых сквозных повреждений или расслоения резины
Потеря эластичности (резина крошится при сжатии)
Масляные потёки на корпусе катушки или свечных колодцах
Заметная деформация контура уплотнения

Состояние	Действие
Уплотнитель эластичный без повреждений	Установить обратно после очистки
Локальные микротрещины без сквозных прорывов	Обработать термостойким герметиком
Любые сквозные повреждения или утрата эластичности	Обязательная замена

При обнаружении дефектов установите новый оригинальный уплотнитель, предварительно очистив посадочную площадку от грязи. Не допускайте перекоса при монтаже – резиновая прокладка должна равномерно прилегать по всему контуру.

Выбор оригинальных запчастей по каталожным номерам

Использование оригинальных каталожных номеров – единственный гарантированный способ идентификации подлинных катушек зажигания для ЗМЗ-406. Эти номера присваиваются производителем и строго соответствуют техническим параметрам двигателя, исключая риски несовместимости или снижения эффективности системы зажигания.

Основные источники для поиска актуальных каталожных номеров: официальные каталоги ЗМЗ, маркировка на корпусе рабочей катушки, техническая документация к автомобилю или VIN-запрос у дилера. Изменения в нумерации возможны при модернизации узла, поэтому актуализация данных обязательна.

Ключевые оригинальные номера для ЗМЗ-406

Каталожный номер	Производитель	Примечание
406.3705	ЗМЗ	Базовая комплектация
4062.3705	ЗМЗ	Модификация для поздних выпусков
4052.3705-01	Счетмаш	Официальный поставщик конвейера

Критерии проверки подлинности: наличие логотипа производителя на корпусе, голографическая наклейка с номером партии на упаковке, соответствие кода даты выпуска в базе дилера. Отсутствие даже одного элемента – признак контрафакта.

Сравнение характеристик аналоговых катушек

При выборе аналоговой катушки для ЗМЗ-406 критически важно анализировать ключевые параметры, влияющие на совместимость и производительность. Основные сравниваемые характеристики включают электрические показатели, конструктивные особенности и заявленный ресурс.

Сравнение ниже основано на технических спецификациях популярных аналогов: Bosch, Pekar, ERA, Катэк и СОАТЭ. Данные актуальны для типовых условий эксплуатации и могут незначительно варьироваться в зависимости от производителя.

Характеристика	Bosch (0 221 504 466)	Pekar (281.3705)	ERA (550370)	Катэк (KT9055)	СОАТЭ (3062.3705)
Сопр. первичной обмотки, Ом	0,50-0,65	0,55-0,70	0,52-0,68	0,60-0,75	0,58-0,72
Сопр. вторичной обмотки, кОм	7,8-8,5	8,0-9,0	7,5-8,2	8,2-9,5	7,0-8,0
Напряжение пробоя, кВ	≥ 30	≥ 28	≥ 27	≥ 25	≥ 26
Ресурс, тыс. км	60-80	40-60	50-70	30-50	35-55
Особенности	Герметичный корпус	Усиленная изоляция	Медные выводы	Эпоксидное заполнение	Термостойкий пластик

Подбор диэлектрической смазки для контактов

Диэлектрическая смазка наносится на высоковольтные контакты катушки зажигания ЗМЗ-406 для предотвращения утечки тока и пробоя изоляции. Она создаёт защитный барьер между металлическими поверхностями и окружающей средой, исключая прямое воздействие влаги, пыли и агрессивных реагентов.

Отсутствие смазки или применение неподходящих составов ведёт к окислению контактов, коррозии клемм и нарушению искрообразования. Это проявляется в перебоях работы двигателя, снижении мощности и повышенном расходе топлива, особенно в условиях высокой влажности или перепадов температур.

Критерии выбора и правила применения

Ключевые требования к смазке:

Диэлектрические свойства – обязательная электроизоляция до 40 кВ
Термостойкость в диапазоне -40°C до +200°C
Водоотталкивающий эффект и химическая инертность
Совместимость с резиновыми колпаками (предотвращает растрескивание)

Рекомендуемые марки	Недопустимые аналоги
Liqui Moly Hochfett	Графитовые смазки (проводят ток)
Molykote 111	Медные пасты (электропроводны)
Циатим-201	Литол, солидол (гигроскопичны)

Технология нанесения: Очистите контакты спиртом, нанесите слой смазки толщиной 0.5-1 мм на внутреннюю поверхность резинового колпачка и клемму. Избыток состава удалите салфеткой – переизбыток вызывает налипание грязи.

Установка новой катушки в посадочное гнездо

Тщательно очистите гнездо от грязи и следов масла ветошью, уделяя внимание контактной площадке и отверстию под свечу. Проверьте целостность резинового уплотнительного кольца на новой катушке – оно должно быть эластичным, без трещин или деформаций.

Аккуратно совместите нижнюю часть катушки со свечным колодцем, контролируя правильность ориентации разъёма управления. Равномерно нажмите на корпус катушки строго вертикально вниз до полной посадки в гнездо, убедившись, что уплотнитель плотно прилегает к поверхности ГБЦ.

Фиксация и подключение

Затяните крепёжный болт моментом 8–12 Н·м динамометрическим ключом. Перетяжка может повредить корпус, а слабая затяжка вызовет вибрацию и нарушение контакта.

Выполните подключение в строгой последовательности:

Наденьте высоковольтный наконечник на свечу до характерного щелчка
Подсоедините колодку управления, зафиксировав её защёлкой

Контрольная точка	Требование
Зазор между катушкой и ГБЦ	Отсутствует (равномерное прилегание)
Положение разъёма	Свободный доступ, без натяжения проводов

Контроль прилегания основания к головке блока

Плотное и равномерное прилегание основания катушки зажигания к поверхности головки блока цилиндров (ГБЦ) является критически важным условием. Это обеспечивает герметичность камеры сгорания, предотвращая прорыв газов под высоким давлением наружу через резьбовое отверстие свечи зажигания.

Неправильное прилегание приведет к утечкам компрессии, нарушению работы двигателя (пропуски зажигания, троение), повреждению резьбы в ГБЦ или самой катушки, а также к возможному воспламенению топливовоздушной смеси в подкапотном пространстве. Поэтому контроль прилегания обязателен при каждой установке катушки.

Методы контроля прилегания

Существует несколько основных способов проверки качества прилегания основания катушки к ГБЦ:

Визуальный осмотр:
- Тщательно очистите посадочную поверхность на ГБЦ вокруг свечного отверстия от грязи, масла, нагара и старой прокладки.
- Осмотрите поверхность основания катушки на отсутствие вмятин, забоин, коробления или следов перегрева (пожелтение, оплавление пластика).
- Убедитесь, что уплотнительное кольцо (прокладка) на основании катушки целое, не имеет разрывов, порезов, следов выдавливания или "дубления" (потери эластичности).
Проверка "на краску":
- Нанесите тонкий равномерный слой моторного масла, смазки или специальной контактной пасты (типа "ПРИЗНАК") на чистую посадочную поверхность ГБЦ.
- Установите катушку на место, соблюдая правильную ориентацию, и равномерно затяните крепежные болты предписанным моментом (22-32 Н·м для ЗМЗ-406).
- Аккуратно снимите катушку, не сдвигая ее вбок.
- Осмотрите уплотнительную поверхность основания катушки. Краска (масло, паста) должна быть полностью и равномерно стерта по всему периметру уплотнительного кольца, образуя сплошной ровный след без пропусков. Наличие участков без отпечатка указывает на неплотность.
Проверка щупом:
- После установки катушки и затяжки болтов с правильным моментом попытайтесь просунуть плоский щуп толщиной 0.05 мм между основанием катушки и плоскостью ГБЦ по всему периметру.
- Щуп не должен проходить ни на одном участке. Если щуп проходит даже локально - прилегание недостаточное.

Метод контроля	Процедура	Основной недостаток
Визуальный	Осмотр чистоты, целостности поверхностей и уплотнителя	Не выявляет микродеформации или неровности плоскостей
"На краску"	Анализ отпечатка после установки и снятия	Требует снятия катушки после затяжки
Щупом	Проверка зазора по периметру после установки	Не показывает картину прилегания по всей площади, только факт зазора

Проверка щупом после установки является наиболее быстрым и достаточно надежным методом контроля в условиях гаража. Метод "на краску" дает наиболее наглядную картину, но требует снятия уже установленной катушки. Никогда не устанавливайте катушку без уплотнительного кольца или с поврежденным кольцом!

Обязательно соблюдайте предписанный момент затяжки крепежных болтов (22-32 Н·м). Слишком слабая затяжка не обеспечит герметичности, слишком сильная может привести к деформации основания катушки или срыву резьбы в алюминиевой ГБЦ.

Затяжка крепежных гаек с рекомендуемым моментом

Критически важно соблюдать установленный производителем момент затяжки гаек крепления катушки зажигания к кронштейну двигателя. Недостаточное усилие приведет к ослаблению соединения из-за вибраций, вызывая смещение катушки и возможное повреждение проводов. Избыточное усилие деформирует корпус катушки или сорвет резьбу в алюминиевом кронштейне, что потребует сложного ремонта.

Используйте исправный динамометрический ключ с диапазоном, соответствующим требуемым значениям. Предварительно очистите резьбовые шпильки на кронштейне двигателя от грязи и следов коррозии. Наживляйте гайки вручную до упора, убедившись в отсутствии перекоса катушки относительно посадочной плоскости.

Порядок действий и параметры

Рекомендуемый момент затяжки: 9-11 Н·м (Ньютон-метров)
Инструмент: Динамометрический ключ с контролируемым моментом
Шаг 1: Поочередно затягивайте гайки крест-накрест в несколько этапов
Шаг 2: Доведите усилие до нижнего предела (9 Н·м) предварительно
Шаг 3: Окончательно затяните гайки до 10-11 Н·м поочередно

После установки проверьте отсутствие зазоров между корпусом катушки и кронштейном. Подключение высоковольтных проводов производите только после завершения механического монтажа. Не используйте ударные инструменты или обычные ключи без динамометра - визуально оценить правильное усилие невозможно.

Обработка контактов токопроводящей смазкой

Нанесение токопроводящей смазки на электрические контакты катушки зажигания ЗМЗ-406 – обязательный этап при её замене или обслуживании. Это предотвращает окисление металлических поверхностей, вызванное перепадами температур и воздействием влаги.

Специальная смазка (например, Molykote HSC Plus, Liqui Moly Batterie-Pol-Fett) обеспечивает стабильный электрический контакт между клеммами высоковольтных проводов и выводами катушки. Она снижает переходное сопротивление и минимизирует потери искровой энергии.

Порядок обработки контактов

Очистите поверхности: Удалите старую смазку, грязь и окислы с ножек катушки и внутренних контактов наконечников высоковольтных проводов ветошью.
Нанесите смазку тонким слоем: Используйте небольшое количество состава (шарик диаметром 3-5 мм), равномерно распределив его по металлическим контактным поверхностям катушки.
Установите высоковольтные провода: Наденьте наконечники проводов на выводы катушки до характерного щелчка фиксаторов.
Удалите излишки: Протрите выступающие капли смазки вокруг мест соединения для предотвращения налипания пыли.

Важно: Используйте только специализированные токопроводящие составы. Диэлектрические смазки (типа Литола, графитки) применять категорически запрещено – они нарушают работу системы зажигания!

Подсоединение высоковольтных проводов

Правильное подключение высоковольтных проводов к катушке зажигания ЗМЗ-406 критически важно для корректной работы двигателя. Нарушение схемы приводит к пропускам воспламенения, троению и полному отказу силового агрегата.

Модуль катушки зажигания ЗМЗ-406 имеет четыре пронумерованных вывода (1-4), каждый из которых соответствует конкретному цилиндру двигателя. Длина проводов индивидуальна для удобства монтажа и исключения ошибок при подключении.

Схема подключения по цилиндрам

Вывод катушки	Цилиндр двигателя
1	1-й цилиндр (ближний к радиатору)
2	2-й цилиндр
3	3-й цилиндр
4	4-й цилиндр (ближний к салону)

Ключевые требования при подключении:

Провода должны полностью защелкнуться в гнёздах катушки и наконечниках свечей
Запрещено перекручивание или натяжение проводов – используйте штатные держатели
Контакты должны быть чистыми от грязи и окислов

После подключения проверьте соответствие маркировки на катушке и номера цилиндра. Ошибка вызовет перебои в порядке зажигания (1-3-4-2) и повреждение катализатора из-за несгоревшего топлива.

Монтаж воздушного фильтра на место

Установите корпус воздушного фильтра на штатное место, совместив монтажные отверстия со шпильками двигателя. Убедитесь в правильной ориентации корпуса относительно дроссельного узла и впускного коллектора. Резиновые подушки должны плотно садиться на крепежные шпильки без перекосов.

Проверьте целостность уплотнительной прокладки между корпусом фильтра и двигателем. При наличии повреждений или деформации замените уплотнитель. Уложите новый воздушный фильтр в корпус, контролируя совпадение формы элемента с посадочным контуром.

Ключевые этапы сборки

Наденьте крепежные гайки на шпильки и равномерно затяните их крестообразной последовательностью
Подсоедините все вакуумные шланги к корпусу фильтра, соблюдая оригинальную схему подключения
Установите гофрированный воздуховод между корпусом фильтра и дроссельной заслонкой
Проверьте надежность хомутных соединений патрубков, усилие затяжки 5-7 Н·м
Верните на место декоративную пластиковую крышку двигателя (при наличии)

Контроль качества установки: после запуска двигателя внимательно прислушайтесь к возможным шипящим звукам в зоне соединений. Проверьте работу двигателя на переходных режимах – плавающие обороты или провалы укажут на подсос неучтенного воздуха. Визуально убедитесь в отсутствии зазоров между корпусом и двигателем.

Проверка фиксации всех компонентов

Убедитесь в надежной посадке катушки зажигания на штатное крепление двигателя. Проверьте целостность резиновых демпферов и отсутствие люфтов при попытке ручного смещения корпуса. Ослабление крепежных болтов или трещины в кронштейне могут вызвать вибрации, ведущие к повреждению внутренней изоляции.

Внимательно осмотрите контакты высоковольтных проводов на центральном выводе и четырех распределительных выходах. Провода должны входить в гнезда до характерного щелчка фиксатора. Проверьте отсутствие окислов, следов пробоя или оплавления пластиковых колпачков. Нарушение контакта в этих точках приводит к перебоям искрообразования.

Контроль электрических соединений

Колодка питания: Затяните фиксирующую защелку разъема блока управления. Убедитесь, что контакты не имеют коррозии и плотно обжимают штекеры катушки.
Масса двигателя: Проверьте надежность крепления черного провода массы к кузову или блоку цилиндров. Ослабление вызывает нестабильную работу катушки.
Защитный кожух: При наличии пластикового чехла удостоверьтесь в его правильной установке – он предотвращает замыкание на массу.

Подключение аккумуляторной батареи

Перед началом работ убедитесь в отсутствии искрообразующих предметов рядом с аккумулятором и отсутствии следов электролита на корпусе батареи. Обязательно наденьте защитные очки и перчатки для предотвращения химических ожогов.

Заглушите двигатель, выключите все энергопотребляющие устройства в автомобиле и извлеките ключ из замка зажигания. Дождитесь 5-7 минут после остановки мотора для снижения остаточного напряжения в системе зажигания ЗМЗ-406.

Порядок подключения клемм

Положительная клемма (+): Наденьте красный провод на положительный вывод АКБ, затяните крепление ключом с усилием 5-8 Н·м
Отрицательная клемма (-): Установите черный провод на отрицательный вывод, затяните аналогичным усилием

После подключения проверьте надежность фиксации клемм – попытка ручного смещения не должна вызывать люфт. Категорически запрещается:

Подключать клеммы в обратной последовательности
Использовать ударные инструменты для затяжки
Допускать контакт металлических инструментов между клеммами

Параметр	Требование
Момент затяжки	5-8 Н·м
Последовательность	Сначала (+), затем (-)
Защита контактов	Нанесите технический вазелин

При первом запуске двигателя после подключения наблюдайте за стабильностью работы катушки зажигания – отсутствие "плавающих" оборотов и посторонних звуков подтвердит корректность выполнения работ.

Контрольный запуск двигателя после замены

Перед первым запуском двигателя после установки новой катушки зажигания убедитесь в правильности подключения высоковольтных проводов к выводам катушки согласно схеме для ЗМЗ-406. Проверьте надежность крепления разъемов питания и управляющих сигналов к катушке, отсутствие перегибов проводов и контакт "массы".

Убедитесь в наличии топлива в баке и исправности аккумулятора. При первом запуске не нажимайте педаль газа – система управления двигателем должна самостоятельно отрегулировать подачу топлива. Внимательно слушайте звук работы стартера и первые вспышки в цилиндрах.

Порядок действий при запуске

Включите зажигание на 5 секунд без запуска стартера (для создания давления топлива)
Выжмите сцепление (на механической КПП)
Поверните ключ в положение "стартер" на 3-5 секунд
При неудаче – повторите через 1 минуту, дав отдых стартеру
После успешного запуска дайте двигателю поработать на холостых 2-3 минуты

Критические моменты при проверке:

Отсутствие хлопков в выпускном тракте или впускном коллекторе
Ровная работа без вибраций и плавания оборотов
Нормальная реакция на педаль газа (плавный рост оборотов)
Отсутствие сигналов Check Engine на приборной панели

Симптом неисправности	Возможная причина
Двигатель не запускается	Ошибка подключения проводов, дефект катушки
Перебои в работе	Пробой высоковольтных проводов, влага на катушке
Горит Check Engine	Обрыв цепи управления, плохой контакт разъема

При обнаружении проблем немедленно заглушите двигатель и проведите повторную диагностику соединений. Измерьте сопротивление высоковольтных проводов (должно быть 3-10 кОм) и проверьте искрообразование на всех свечах. Убедитесь в отсутствии трещин на корпусе новой катушки.

Анализ стабильности холостого хода

Неустойчивая работа двигателя ЗМЗ-406 на холостом ходу – прямой индикатор потенциальных проблем с катушкой зажигания. Плавающие обороты, вибрации или периодическое троение возникают из-за пропусков воспламенения топливной смеси, вызванных недостаточной энергией искрообразования или неравномерным распределением импульсов по цилиндрам.

Контроль стабильности выполняется при прогретом двигателе (90°C) без нагрузки. Используйте диагностический сканер для мониторинга параметров: отклонение оборотов от нормы (750–800 об/мин), колебания угла опережения зажигания более 5°, неравномерность показаний датчика положения коленвала. Механические стуки или хлопки в выпускной системе подтверждают пропуски зажигания.

Критерии оценки и действия

Симптом	Причина	Проверка катушки
Резкие провалы оборотов	Пробой изоляции высоковольтных выводов	Осмотр на трещины, следы дуги
Постоянное троение	Внутреннее межвитковое замыкание	Замер сопротивления первичной обмотки (0.4–0.6 Ом)
Случайные рывки на холостом ходу	Перегрев катушки (>100°C)	Термовизиорный контроль корпуса

Алгоритм локализации неисправности:

Поочередное отключение форсунок для идентификации проблемного цилиндра
Перестановка катушки на другой цилиндр: если симптом перемещается – катушка неисправна
Проверка сопротивления вторичных обмоток (4.5–6.5 кОм) при 20°C

Важно: Исключите подсос воздуха, неисправность ДПКВ и регулятора холостого хода перед заменой катушки. Установка контрафактных деталей приводит к повторному выходу из строя через 500–1000 км пробега.

Проверка отсутствия пробоев при работе двигателя

Пробой изоляции катушки зажигания вызывает утечку высокого напряжения, что приводит к пропускам воспламенения, троению двигателя и снижению мощности. Наиболее опасны скрытые дефекты, проявляющиеся только под нагрузкой при высоком температурном режиме.

Диагностика выполняется несколькими методами: визуальным контролем, наблюдением в темноте и инструментальными замерами. Обязательно проверьте состояние высоковольтных проводов, колпачков и контактов перед тестированием катушки.

Методы выявления пробоя

Визуальный осмотр при работающем двигателе:

Запустите мотор и осмотрите корпус катушки, места соединений с проводами
Ищите характерные следы: трещины, нагарообразование, темные дорожки на поверхности
Обратите внимание на влажные участки – масло или антифриз усиливают пробой

Проверка в полной темноте:

Дождитесь ночи или создайте искусственную темноту в гараже
Запустите двигатель и откройте капот
Наблюдайте за катушкой с расстояния 0,5-1 метр
Пробой проявляется голубоватыми искрами или свечением по корпусу

Инструментальная диагностика:

Прибор	Параметры проверки	Критерий неисправности
Мегомметр	Сопротивление изоляции	Менее 50 МОм
Мотор-тестер	Форма осциллограммы вторичной цепи	Провалы напряжения

При обнаружении пробоя замените катушку даже при отсутствии ошибок ЭБУ. Параллельно проверьте свечи зажигания – замасленные электроды или неправильный зазор могут спровоцировать вторичный пробой новой детали.

Тест-драйв для оценки динамики разгона

После замены катушки зажигания на двигателе ЗМЗ-406 обязателен контрольный тест-драйв. Его цель – проверить восстановление динамических характеристик автомобиля и отсутствие скрытых неисправностей системы зажигания.

Выполните серию интенсивных разгонов на безопасном участке дороги с ровным покрытием. Начните с плавного увеличения скорости на 2-3 передаче, затем проведите резкие ускорения с полным нажатием педали акселератора. Сравните результаты с поведением авто до замены катушки.

Параметры для оценки

Отсутствие провалов мощности при резком наборе скорости
Линейное нарастание тяги без рывков и детонации
Скорость реакции на открытие дроссельной заслонки
Стабильность работы двигателя на высоких оборотах (4000-5000 об/мин)

Зафиксируйте время разгона с 0 до 60 км/ч и с 40 до 90 км/ч на 3 передаче. Сравните показатели с нормативными значениями для вашей модели автомобиля. Отклонение более 10% требует повторной диагностики.

Режим разгона	Норма для ЗМЗ-406 (сек)	Ваш результат
0 → 60 км/ч	8.5-9.5
40 → 90 км/ч (3 передача)	7.0-8.0

Повторная диагностика ошибок системы зажигания

После замены неисправной катушки зажигания или устранения других проблем системы обязательно выполните повторную диагностику сканером OBD-II. Подключите диагностический адаптер к разъёму ЭБУ, считайте текущие коды ошибок и удалите из памяти контроллера ранее зафиксированные неисправности.

Проверьте отсутствие новых ошибок, связанных с зажиганием (например, P0300-P0304 – пропуски воспламенения, P0351-P0354 – обрывы цепей катушек). Запустите двигатель и убедитесь в стабильной работе на всех режимах: холостом ходу, средних и высоких оборотах под нагрузкой.

Типичные проблемы при сохранении ошибок:

Низкое качество новой катушки – внутреннее короткое замыкание или пробой изоляции
Неплотное прилегание высоковольтных проводов к клеммам катушки и свечей
Повреждение изоляции проводки управляющих сигналов ЭБУ
Окисление контактов в разъёмах питания катушки (+12В и масса)

Алгоритм действий при сохранении ошибок:

Визуально осмотрите разъёмы и провода на предмет повреждений
Проверьте мультиметром целостность обмоток катушки (сопротивление первичной цепи 0.4–0.6 Ом, вторичной 5.5–7.5 кОм)
Замерьте напряжение на клемме питания катушки при включённом зажигании (норма: 11.8–12.5В)
Проконтролируйте осциллографом форму импульсов управления от ЭБУ

Ошибка	Вероятная причина
P0351	Обрыв цепи 1-й катушки, КЗ на массу
P0352	Пробой изоляции 2-й катушки
P0300	Неисправность ВВ проводов, свечей

Сброс ошибок ЭБУ после успешного ремонта

После замены неисправной катушки зажигания на ЗМЗ-406, ошибки в памяти электронного блока управления (ЭБУ) часто сохраняются, даже если проблема устранена. Это происходит потому, что ЭБУ фиксирует возникшие сбои в виде кодов неисправностей и не обнуляет их автоматически после ремонта. Сохранение ошибок может привести к некорректной работе двигателя, ложным сигналам "Check Engine" или неправильным топливным коррекциям.

Обязательный сброс ошибок позволяет ЭБУ перейти в штатный режим диагностики и начать актуальный мониторинг параметров системы зажигания. Игнорирование этой процедуры может маскировать новые неисправности или вызывать ошибочные показания при последующей диагностике.

Методы сброса ошибок ЭБУ

Через диагностическое оборудование:
- Используйте сканер (например, ELM327 с ПО типа OpenDiag, ScanMaster) или дилерский прибор.
- Подключитесь к диагностическому разъёму OBD-II (расположен под рулевой колонкой).
- В меню программы выберите функцию "Стереть коды ошибок" или "Clear DTC".
Отключение питания ЭБУ:
- Заглушите двигатель и выньте ключ из замка зажигания.
- Снимите клемму "минус" с аккумулятора на 10-15 минут.
- Установите клемму обратно и затяните крепление.
Извлечение предохранителя ЭБУ:
- Найдите в монтажном блоке предохранитель, отвечающий за питание ЭБУ (обычно F5, F7 или F9 на 15А, уточните по схеме авто).
- Извлеките его на 3-5 минут, затем установите обратно.

Проверка результата: После сброса запустите двигатель и дайте ему поработать 5-10 минут. Проверьте наличие ошибок повторно через диагностический разъём. Если катушка заменена правильно, а ошибки (например, P0351-P0354) не возвращаются – ремонт завершён успешно.

Особенности диагностики катушек на двигателях с ГБО

Газо-воздушная смесь в двигателях с ГБО требует более высокого напряжения пробоя для воспламенения по сравнению с бензином. Это создаёт повышенную нагрузку на катушки зажигания, особенно на высоких оборотах или при обеднённой смеси. Температурный режим в подкапотном пространстве также часто выше из-за специфики работы газового оборудования.

Диагностика должна учитывать риск ускоренного старения изоляции обмоток и межвитковых замыканий под воздействием экстремальных нагрузок. Стандартные методы проверки сопротивления или визуальный осмотр могут не выявить проблем, проявляющихся только под реальной нагрузкой ГБО. Требуется имитация рабочих условий газового топлива.

Специфические методы диагностики

Проверка под нагрузкой ГБО: Замер сопротивления и искрообразования после 15-20 минут работы на газе, когда катушка прогрета до рабочих температур.
Осциллографический анализ: Контроль формы и длительности высоковольтного импульса:
- Напряжение пробоя должно быть стабильным (не выше 12-15 кВ)
- Отсутствие "проседания" вершины импульса
- Проверка времени горения искры (менее 1.5 мс – признак неисправности)
Термографический контроль: Замер температуры корпуса катушки ИК-пирометром после остановки двигателя. Разница между цилиндрами более 15°C или нагрев свыше 100°C указывают на дефект.
Сравнительный тест: Замер мощности искры на бензине и газе с помощью разрядника. Падение длины искры на ГБО более чем на 30% – критично.

Параметр	Норма для ГБО	Признак неисправности
Сопротивление первичной обмотки	0.4-0.6 Ом	Отклонение > 10% от номинала
Сопротивление вторичной обмотки	4.5-6.5 кОм	Скачки значений при прогреве
Утечка на "массу"	> 50 МОм	Падение ниже 20 МОм

Влияние влаги на работу катушек зажигания ЗМЗ-406

Проникновение воды в корпус катушки или на токоведущие элементы вызывает утечку высокого напряжения на "массу". Влажный поверхностный слой создает паразитные пути для тока, снижая мощность искрообразования. Особенно критично это при повреждении изоляции высоковольтных выводов или трещинах в крышке катушки.

Конденсат внутри катушки провоцирует коррозию контактов и внутренних обмоток, увеличивая сопротивление первичной цепи. Нарушение герметичности из-за старения резиновых уплотнителей ускоряет проникновение влаги при мойке двигателя или езде в дождь. Результат – периодические пропуски зажигания под нагрузкой.

Последствия и признаки увлажнения

Белый налет окислов на высоковольтном выводе катушки
Характерное потрескивание при работе двигателя в сырую погоду
Резкое усиление вибрации мотора на холостом ходу

Условие	Риск неисправности
Езда по глубоким лужам	Затопление колодца катушки
Мойка двигателя под давлением	Прямое попадание струи в модуль
Длительный простой во влажном гараже	Конденсат на клеммах

Экстренные меры при намокании: просушить элементы сжатым воздухом, обработать контакты водоотталкивающим спреем. Для профилактики обязательна замена треснувших уплотнителей и нанесение диэлектрической смазки на колпачки высоковольтных проводов.

Профилактическая обработка разъёмов от влаги

Регулярная обработка контактных разъёмов катушки зажигания и связанной проводки – обязательная процедура для предотвращения сбоев в работе двигателя ЗМЗ-406. Влага, попадающая в контакты, вызывает окисление, ухудшает проводимость и может привести к пробою тока на массу, особенно в сырую погоду или при мойке двигателя.

Симптомы проблем из-за влаги в разъёмах проявляются как перебои в зажигании (двигатель троит, глохнет), затруднённый запуск, особенно "на холодную" или в сырость, а также заметное падение мощности двигателя. Предотвратить эти неисправности помогает простая профилактика.

Методы обработки разъёмов

Очистка контактов: Отсоедините разъём катушки. Визуально осмотрите контакты на предмет зелёного или белого налёта (окислы), следов перегрева (оплавления или потемнения). Аккуратно зачистите контакты мелкой наждачной бумагой (нулёвкой) или специальной контактной щёткой.
Обезжиривание: После механической очистки тщательно протрите контакты с обеих сторон (и в разъёме катушки, и в колодке проводов) безворсовой салфеткой, смоченной в спирте или бензине "калоша". Это удалит остатки грязи и следы жира.
Нанесение защитного состава: На ВЫСУШЕННЫЕ контакты нанесите тонкий слой специального защитного средства. Используйте только составы, предназначенные для электроконтактов.

Критически важно: Никогда не используйте для защиты обычную смазку типа WD-40, Литол или графитку! Они со временем собирают грязь, высыхают или даже ухудшают проводимость. Применяйте только специализированные электротехнические составы:

Тип защитного средства	Примеры	Действие
Контактная смазка	Liqui Moly Electronic-Spray, Molykote EM-30L	Создаёт стабильную защитную плёнку, вытесняет влагу, улучшает проводимость.
Водоотталкивающий спрей	Hi-Gear HG-40, ABRO EC-530	Формирует гидрофобный барьер, предотвращает окисление, не проводит ток.
Паста-герметик	Permatex Dielectric Tune-Up Grease	Заполняет микрополости, герметизирует стык разъёма, защищает от коррозии.

Порядок нанесения: Распылите или нанесите небольшое количество средства на контакты перед соединением разъёма. Соберите разъём. Излишки средства, выступившие по краям после соединения, аккуратно удалите салфеткой. Обработку рекомендуется проводить минимум раз в год, перед сезоном дождей или после глубокой мойки подкапотного пространства.

Защита контактов диэлектрическим спреем

Диэлектрический спрей образует тонкую защитную пленку на электрических контактах катушки зажигания ЗМЗ-406. Это покрытие предотвращает прямой контакт металлических поверхностей с влагой, солевыми реагентами и техническими жидкостями, которые провоцируют окисление и коррозию.

Для ЗМЗ-406 обработка особенно актуальна из-за расположения катушек в подкапотном пространстве с высоким риском воздействия влаги и грязи. Нанесение спрея на контакты высокого напряжения и разъем питания повышает надежность соединений, снижает вероятность утечек тока и перебоев искрообразования.

Технология применения

Перед обработкой обязательно выполните:

Очистку контактов от загрязнений и окислов с помощью щетки или спецсредств
Обезжиривание поверхностей изопропиловым спиртом
Полное высушивание деталей сжатым воздухом

Нанесение спрея:

Встряхните баллон минимум 30 секунд
Распыляйте с расстояния 15-20 см короткими импульсами
Обработайте клеммы катушки, колпачок высоковольтного провода и разъем ЭБУ
Оставьте на 15 минут для полимеризации

Преимущества	Меры предосторожности
Защита от окисления контактов	Избегать попадания на резиновые уплотнители
Устойчивость к перепадам температур	Не наносить на нагретые поверхности
Сохранение проводимости	Использовать в проветриваемом помещении

Важно: состав не заменяет механический ремонт поврежденных контактов. При наличии глубокой коррозии клемм или трещин в корпусе катушки требуется замена компонента. Повторную обработку рекомендуется проводить каждые 2 года или после длительной эксплуатации в условиях повышенной влажности.

Проверка свечных колодцев на наличие масла

Масло в свечных колодцах двигателя ЗМЗ-406 – критичная неисправность, приводящая к пробою изоляции, пропускам зажигания и снижению мощности. Появление смазки свидетельствует о нарушении герметичности уплотнителей клапанной крышки либо износе сальников свечных трубок.

Для диагностики демонтируйте индивидуальные катушки зажигания со свечей каждого цилиндра. Визуально осмотрите внутренние стенки колодцев и полость вокруг электрода свечи – следы масляных подтёков или лужицы указывают на проблему. Используйте фонарик и зеркало для труднодоступных участков.

Последствия и порядок устранения

Игнорирование течи гарантированно вызовет:

Прогар изоляции высоковольтных проводов или катушки
Короткое замыкание на "массу" и отказ цилиндра
Затруднённый запуск двигателя "на холодную"

Устранение требует замены комплекта резиновых уплотнений клапанной крышки и сальников свечных трубок:

Очистите посадочные места от грязи и остатков старой прокладки
Нанесите герметик только на угловые стыки (по инструкции ЗМЗ)
Затягивайте болты крест-накрест с моментом 8-10 Н·м

Компонент	Признак износа
Сальник трубки	Затвердение резины, трещины
Прокладка крышки	Разрывы, потеря эластичности

Взаимосвязь состояния свечей и ресурса катушки ЗМЗ-406

Исправность свечей зажигания напрямую определяет нагрузку на катушку. При нарушении зазора, загрязнении или пробое изолятора свечи катушка вынуждена генерировать повышенное напряжение для преодоления сопротивления в цепи. Это провоцирует перегрев обмоток и ускоренную деградацию изоляции.

Критично влияет на ресурс катушки работа со свечами, имеющими механические повреждения или отклонения от нормы по сопротивлению. Несоответствие характеристик свечей (например, установка нерекомендованных моделей) заставляет катушку функционировать в аварийном режиме с экстремальными энергозатратами.

Ключевые факторы сокращения ресурса

Увеличенный зазор свечей – требует многократного повышения выходного напряжения
Нагар на электродах – вызывает постоянные утечки тока и повторные пробои
Трещины изолятора – провоцируют межвитковые замыкания в катушке

Для диагностики взаимосвязи используйте таблицу визуальных признаков:

Состояние свечи	Воздействие на катушку
Масляные отложения	Усиление коронного разряда, перегрузка по току
Оплавление электрода	Короткое замыкание, тепловой удар обмоток
Эрозия центрального электрода	Нестабильное искрообразование, работа на пределе напряжения

Обязательная замена свечей каждые 30 000 км – базовое правило для сохранения ресурса катушки. При появлении рывков двигателя или ошибок пропусков зажигания (P0300-P0304) сначала проверяйте свечи, только потом тестируйте катушку. Используйте исключительно свечи с рекомендованным калильным числом и сопротивлением (А17ДВРМ, LR15YC-1 или аналоги).

Оптимальная периодичность замены катушек зажигания ЗМЗ-406

Прямых регламентированных интервалов замены катушек зажигания для двигателя ЗМЗ-406 производитель не устанавливает. Они относятся к компонентам, работающим по принципу "до отказа", а не профилактической замены по пробегу или времени.

Однако опыт эксплуатации и типичные неисправности позволяют выделить факторы, влияющие на ресурс, и рекомендовать ориентировочные сроки контроля. Основным индикатором необходимости замены служит появление симптомов неисправности, а не достижение конкретного пробега.

Факторы, определяющие частоту замены

На долговечность катушек влияют:

Качество компонентов: Оригинальные катушки или сертифицированные аналоги служат дольше дешёвых подделок (обычно 80-150 тыс. км).
Состояние свечей и высоковольтных проводов: Пробитые провода или свечи с большим зазором увеличивают нагрузку, ускоряя выход из строя.
Условия эксплуатации: Постоянные перегревы мотора, вибрации, влага в подкапотном пространстве сокращают ресурс.
Система питания: Неисправности форсунок или регулятора давления, вызывающие переобогащение смеси, приводят к повышенному искрообразованию и перегреву.

Пробег / Ситуация	Действие
Каждое ТО (10-15 тыс. км)	Визуальный осмотр на повреждения, проверка контактов
Появление троения, ошибок по пропускам зажигания	Срочная диагностика катушек (свечей, проводов)
Пробег 100-120 тыс. км + отказ одной катушки	Замена всего комплекта катушек
Пробег свыше 150 тыс. км	Тестирование или плановая замена (особенно при использовании неоригинальных запчастей)

Признаки повреждения высоковольтных проводов

Повреждение высоковольтных проводов на двигателе ЗМЗ-406 проявляется характерными симптомами, напрямую влияющими на работу системы зажигания. Игнорирование этих признаков ведет к прогрессирующим неисправностям, повышенному расходу топлива и нагрузке на каталитический нейтрализатор.

Нарушение целостности изоляции или контактов проводов вызывает утечку тока высокого напряжения. Это препятствует образованию мощной искры на свечах зажигания в нужный момент, что нарушает цикл сгорания топливно-воздушной смеси в цилиндрах.

Основные симптомы неисправности

"Троение" двигателя – неравномерная работа на холостом ходу и под нагрузкой, особенно заметная в сырую погоду.
Затрудненный запуск – мотор долго схватывает, требуется продолжительная прокрутка стартером.
Провалы мощности при резком нажатии педали газа или движении в гору ("двигатель захлебывается").
Повышенный расход топлива из-за неэффективного сгорания смеси в проблемных цилиндрах.
Радиопомехи в магнитоле при работе двигателя (треск, фон).

Визуальные и диагностические признаки

Видимые трещины, потертости или оплавления на изоляции проводов.
Наличие белого налета (окислов) или нагара на металлических наконечниках.
Искрение в темноте ("коронарный разряд") по длине провода или в местах соединений.
Завышенное сопротивление при проверке мультиметром (норма для ЗМЗ-406: 3-10 кОм/метр).

Сопутствующие эффекты	Причина
Запах озона в подкапотном пространстве	Утечка тока через поврежденную изоляцию
Черный нагар на электродах свечей	Неполное сгорание топлива из-за слабой искры
Ошибки Р0301-Р0304 (пропуски зажигания)	Фиксируются ЭБУ при нестабильной работе цилиндров

Комплексная замена комплекта проводов

Перед началом работ убедитесь в наличии нового комплекта высоковольтных проводов, соответствующего спецификациям ЗМЗ-406. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и случайного запуска двигателя. Очистите поверхность катушки зажигания и трамблёра от загрязнений сухой ветошью.

Последовательно демонтируйте старые провода, начиная с центрального вывода катушки зажигания. Запоминайте или фотографируйте схему подключения каждого провода к крышке распределителя зажигания и свечам. Не допускайте вытягивания за проводник – снимайте исключительно за колпачок, аккуратно покачивая его из стороны в сторону.

Процесс установки нового комплекта

Сравните длину и маркировку старых и новых проводов для исключения ошибок монтажа. Нанесите тонкий слой диэлектрической смазки на внутренние поверхности колпачков для улучшения контакта и защиты от коррозии. Установите провод катушки зажигания в первую очередь, соблюдая схему подключения:

Подсоедините центральный провод от катушки к гнезду крышки трамблёра.
Монтируйте остальные провода согласно нумерации цилиндров (1-3-4-2) на крышке распределителя.
Фиксируйте провода в штатных держателях, исключая касание подвижных элементов двигателя.

Критические моменты: Запрещается перегибать провода под острым углом или допускать их натяжение. После монтажа визуально проверьте надёжность фиксации всех колпачков на свечах и трамблёре. Подключите аккумулятор и произведите пробный запуск двигателя, контролируя стабильность работы на всех режимах.

Рекомендация: Используйте мультиметр для проверки сопротивления новых проводов (норма: 3-10 кОм). При появлении провалов или троения двигателя повторно убедитесь в правильности подключения и целостности контактов.

Изготовление самодельного тестера катушек

Создание самодельного тестера для проверки катушек зажигания ЗМЗ-406 требует минимальных радиодеталей и базовых навыков пайки. Устройство имитирует работу датчика Холла двигателя, позволяя проверить исправность катушки без установки на автомобиль.

Для сборки потребуются: тактовая кнопка без фиксации, резистор 1-2 кОм, светодиод (любого цвета), соединительные провода и разъем для подключения к катушке. Все компоненты монтируются на макетной плате или в небольшом корпусе для удобства эксплуатации.

Схема подключения и принцип работы

Питание: Тестер подключается напрямую к клеммам АКБ (+12V и "масса")
Кнопка: Последовательно соединяется с резистором между "+" и управляющим контактом катушки
Светодиод: Подключается параллельно первичной обмотке через ограничивающий резистор

При нажатии кнопки происходит эмуляция сигнала датчика положения коленвала. Исправная катушка генерирует искру на высоковольтном выводе, что сопровождается свечением светодиода при каждом срабатывании.

Этап тестирования	Показатель исправности
Нажатие кнопки	Яркая искра 5-7 мм между ВВ-проводом и массой
Светодиодная индикация	Моргание синхронно с нажатиями кнопки
Отпускание кнопки	Полное прекращение искрообразования

Важно соблюдать полярность подключения и обеспечить надежный контакт высоковольтного провода с металлической поверхностью кузова. Тестер подходит только для базовой проверки искрообразования – для диагностики межвитковых замыканий требуется профессиональное оборудование.

Ремонт треснувшей катушки герметиком: плюсы и минусы

Трещины в корпусе катушки зажигания ЗМЗ-406 приводят к утечкам высокого напряжения, пробоям и нестабильной работе двигателя. Герметизация повреждений – временное решение для восстановления функциональности узла.

Используются термостойкие герметики на основе силикона или эпоксидные составы, устойчивые к вибрациям и перепадам температур. Качество ремонта напрямую зависит от тщательности подготовки поверхности (очистка, обезжиривание) и соблюдения технологии нанесения.

Преимущества метода

Низкая стоимость: Цена герметика несопоставима со стоимостью новой катушки.
Быстрота: Ремонт можно выполнить своими силами за короткое время.
Доступность: Необходимые материалы легко приобрести в автомагазинах.
Временное восстановление работы: Позволяет доехать до гаража или магазина для покупки новой детали.

Недостатки и риски

Ненадежность: Высок риск повторной утечки тока из-за вибраций и тепловых расширений.
Короткий срок службы: Герметик не устраняет внутренние повреждения обмоток, вызванные пробоем.
Опасность пробоя: Некачественно заделанная трещина может привести к пробою на массу, выходу из строя ЭБУ или коммутатора.
Сложность контроля качества: Невозможно гарантировать полное устранение микротрещин и внутренних дефектов.
Временная мера: Герметизация не заменяет полноценный ремонт или замену неисправного узла.

Важно: Ремонт герметиком допустим только как экстренное решение на короткий срок. Стабильная и долговечная работа двигателя возможна лишь при установке новой или гарантированно исправной катушки зажигания.

Хранение запасной катушки в автомобиле

Храните запасную катушку в герметичной упаковке (оригинальный пластиковый бокс или плотный zip-пакет) для защиты от влаги, пыли и агрессивных жидкостей. Обязательно исключите прямой контакт с металлическими поверхностями кузова и проводкой, способный вызвать повреждение корпуса или клемм.

Оптимальное место размещения – пластиковый отсек бардачка, ниша центральной консоли или специализированный кейс для запчастей. Избегайте зон с экстремальными температурами: не оставляйте деталь под прямыми солнечными лучами на торпедо, возле печного отопителя или вблизи выхлопной системы.

Ответы на частые вопросы по эксплуатации катушек

Владельцы автомобилей с двигателем ЗМЗ-406 часто сталкиваются с типичными вопросами при эксплуатации катушек зажигания. Ниже собраны экспертные ответы на наиболее распространенные из них.

Эти рекомендации помогут избежать ошибок при диагностике и обслуживании системы зажигания, а также продлить ресурс компонентов.

Как определить неисправность катушки?
Основные признаки: троение двигателя на холостом ходу, рывки при разгоне, пропуски зажигания в одном цилиндре (проверяется отключением фишки форсунки поочередно), запах бензина из выхлопа.
Почему перегреваются катушки?
Типичные причины: трещины в изоляторе, межвитковое замыкание, использование неоригинальных свечей с неправильным калильным числом или увеличенным зазором, нарушение контакта в высоковольтных проводах.
Можно ли менять только одну катушку?
Да, но при пробое одной катушки рекомендуется проверить остальные мультиметром (сопротивление первичной обмотки 0.4-0.6 Ом, вторичной 5.5-7.5 кОм). При пробеге свыше 80 000 км целесообразна замена всего комплекта.
Как защитить новые катушки от преждевременного выхода из строя?
- Использовать только рекомендованные свечи зажигания (А17ДВРМ, NGK BPR6ES)
- Контролировать состояние высоковольтных проводов (сопротивление 3-8 кОм)
- Не мыть двигатель водой под давлением
- Обрабатывать колодки разъемов контактным спреем
Почему искра пропадает после прогрева?
При нагреве расширяются трещины в корпусе катушки, возникают утечки тока. Требуется диагностика на горячем двигателе с помощью осциллографа или тестера искры.
Какие аналоги подходят вместо оригинальной катушки (406.3705)?

Производитель Номер

ERA 550404

Finwhale FZ201

СОАТЭ 3322.3705

Bosch 0221504470
Обязательно ли сбрасывать ошибку ЭБУ после замены?
Да, иначе блок управления может продолжать регистрировать пропуски зажигания. Используйте диагностический сканер или отсоедините клемму АКБ на 15 минут.

Типичные ошибки при самостоятельной замене

Самостоятельная замена катушки зажигания на двигателе ЗМЗ-406 требует внимательности к деталям. Пренебрежение ключевыми правилами приводит к некорректной работе системы или новым поломкам.

Неопытные автовладельцы часто повторяют ряд характерных ошибок, провоцирующих сбои в работе двигателя. Знание этих моментов предотвратит дополнительные расходы и риски.

Распространенные ошибки и их последствия

Ошибка	Последствия
Неверный подбор катушки (несоответствие модели двигателя или года выпуска)	Неправильное искрообразование, пропуски зажигания, повреждение ЭБУ
Нарушение порядка подключения высоковольтных проводов	Перепутаны цилиндры, двигатель "троит", детонация, хлопки в выпуске
Загрязнение посадочного места (пыль, масло, влага)	Пробой изоляции, коррозия контактов, межвитковое замыкание
Неправильный момент затяжки крепежа (перетяжка/недотяг)	Трещины корпуса катушки или деформация посадочной площадки
Игнорирование диагностики смежных компонентов (провода, свечи, колпачки)	Повторный выход катушки из строя из-за неисправленной основной проблемы
Работа без отключения АКБ	Короткое замыкание, выгорание предохранителей, повреждение датчиков

Критично важно: установка катушки с перекосом или без полного контакта с поверхностью ГБЦ вызывает локальный перегрев. Это гарантированно сокращает ресурс детали в 2-3 раза.

Список источников

Информация для статьи была собрана из официальных технических документов и руководств по эксплуатации двигателей ЗМЗ-406, а также специализированной литературы по ремонту автомобилей ГАЗель.

Дополнительные данные получены из практических рекомендаций автомехаников и анализа типовых неисправностей, обсуждаемых на профильных автомобильных форумах.

Официальное руководство по ремонту двигателя ЗМЗ-406 (Заволжский моторный завод)
Каталог запасных частей ЗМЗ-406 с техническими спецификациями компонентов
Монографии по устройству и обслуживанию систем зажигания бензиновых двигателей
Сервисные мануалы автомобилей ГАЗ-3302/2705 с двигателем ЗМЗ-406
Технические бюллетени производителей катушек зажигания (БАТЭ, ПЕКАР, СТАРТВОЛЬТ)
Протоколы диагностики неисправностей систем зажигания от автосервисов
Тематические разделы форумов: GAZclub, Дром, drive2.ru/r/gaz

Место хранения	Преимущества	Риски
Бардачок	Защита от солнца, стабильная температура	Конденсат при резких перепадах
Багажник (в кейсе)	Защита от вибраций, изоляция от агрессивных сред	Перегрев летом, промерзание зимой
Под капотом (в заводском креплении)	Быстрый доступ для замены	Воздействие влаги, грязи, температурных перегрузок

Производитель	Номер
ERA	550404
Finwhale	FZ201
СОАТЭ	3322.3705
Bosch	0221504470
