Клапан N75 - назначение и способы проверки

Статья обновлена: 18.08.2025

Клапан N75 – критически важный компонент турбированных двигателей современных автомобилей. Этот электромагнитный регулятор управляет давлением наддува, контролируя подачу разрежения к актуатору турбокомпрессора.

Неисправность клапана N75 напрямую влияет на работу турбины: вызывает потерю мощности, рывки при разгоне или переход в аварийный режим. Понимание принципа его работы и методов диагностики необходимо для поддержания корректной работы силового агрегата.

Определение клапана N75 в автомобильных системах

Клапан N75 – электромагнитный регулирующий клапан давления наддува, используемый в турбированных бензиновых и дизельных двигателях. Он является ключевым компонентом системы управления турбокомпрессором, обеспечивая динамическое регулирование давления наддува в зависимости от режимов работы двигателя.

Клапан устанавливается во впускном тракте и выполняет функцию посредника между блоком управления двигателем (ECU) и вакуумным актуатором вестгейта (wastegate). Через систему вакуумных шлангов он контролирует подачу разрежения к актуатору, тем самым изменяя положение перепускной заслонки турбины.

Функциональные характеристики клапана N75

Принцип управления: Работает на основе широтно-импульсной модуляции (ШИМ) сигнала от ECU, где изменение скважности импульсов регулирует степень открытия клапана.

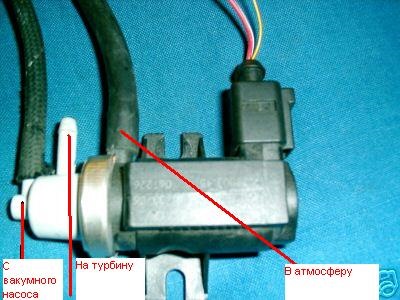

Тип подключения: Имеет три порта:
- Входной (источник вакуума)
- Выходной (к актуатору вестгейта)
- Атмосферный (сброс давления)
Режимы работы:
1. При закрытом клапане: вакуум поступает на актуатор → вестгейт закрыт → давление наддува растет.
2. При открытом клапане: вакуум сбрасывается → вестгейт открывается → давление наддува снижается.

Физическое исполнение включает корпус из термостойкого пластика, соленоидную катушку и подвижный плунжер. Расположение варьируется в зависимости от модели авто: обычно возле турбины, впускного коллектора или воздушного фильтра.

Основная функция клапана управления давлением турбины

Клапан N75 (или его аналоги в зависимости от производителя) служит исполнительным элементом системы управления турбокомпрессором. Он напрямую регулирует давление наддува, создаваемое турбиной, обеспечивая его соответствие значениям, запрошенным блоком управления двигателем (ЭБУ).

Принцип работы основан на изменении давления, воздействующего на вакуумный актуатор турбины. Клапан получает сигналы от ЭБУ в виде широтно-импульсной модуляции (ШИМ) и динамически перенаправляет потоки воздуха: либо подает разрежение на актуатор для открытия вестгейта (заслонки, сбрасывающей выхлопные газы мимо турбинного колеса), либо стравливает давление для его закрытия.

Ключевые задачи клапана N75

Точная стабилизация давления наддува: Поддерживает заданное ЭБУ давление независимо от нагрузки и оборотов двигателя.
Предотвращение превышения давления: Оперативно сбрасывает избыточный наддув для защиты турбины и двигателя (противодействие "уходу в разгон").
Обеспечение плавности наддува: Минимизирует турбояму и обеспечивает линейную характеристику разгона за счет быстрого регулирования.
Адаптация к условиям эксплуатации: Корректирует работу турбины с учетом температуры воздуха, состояния двигателя и требований к экологии (соответствие нормам выбросов).

Принцип работы соленоида N75 в турбомоторах

Соленоид N75, также известный как клапан управления давлением наддува, выполняет функцию регулировки давления турбины путем перенаправления потока воздуха. Он подключен к системе вакуумных шлангов между впускным коллектором, актуатором вестгейта турбокомпрессора и выходом компрессора. Электронный блок управления двигателем (ЭБУ) изменяет рабочее положение клапана с помощью импульсов ШИМ-сигнала.

При получении сигнала от ЭБУ соленоид изменяет внутреннее сечение каналов, дозируя давление воздуха, подаваемое на актуатор вестгейта. Чем выше скважность ШИМ-сигнала, тем больше давление открывает вестгейт, снижая скорость турбины. При уменьшении скважности вестгейт закрывается сильнее, что позволяет турбине быстрее раскручиваться и повышать давление наддува.

Ключевые особенности работы

ШИМ-управление: ЭБУ регулирует положение клапана импульсами переменной длительности
Динамическая коррекция: Давление адаптируется под текущие обороты, нагрузку и температуру воздуха
Аварийный режим: При неисправности N75 ЭБУ переходит на аварийную карту давления, ограничивая наддув

Состояние N75	Действие на вестгейт	Результат для турбины
Закрыт (0% ШИМ)	Максимальное закрытие	Пиковое давление наддува
Частично открыт	Дозированное открытие	Стабилизация заданного давления
Полностью открыт (100% ШИМ)	Полное открытие	Сброс давления, снижение мощности

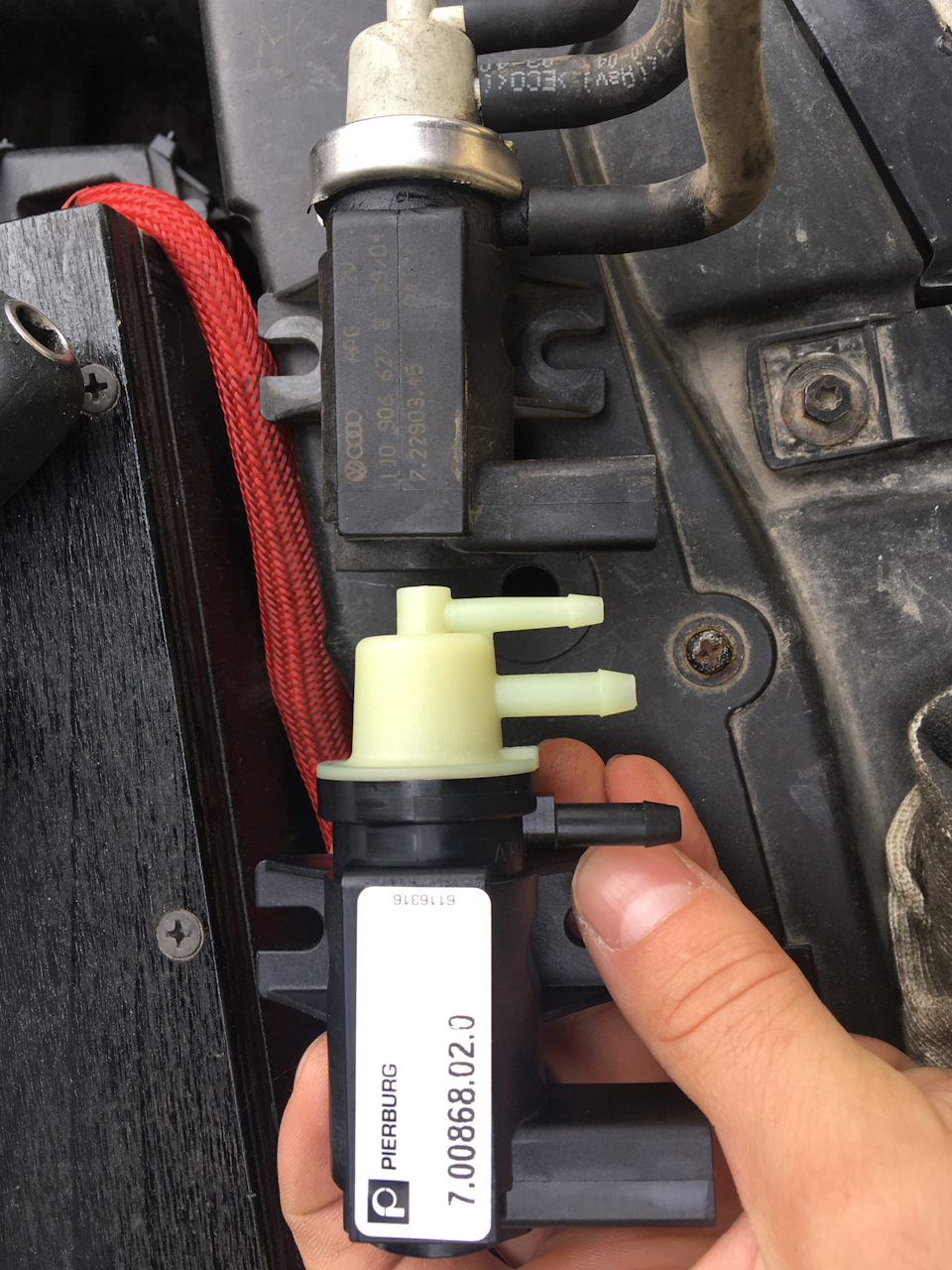

Расположение клапана N75 в подкапотном пространстве

Клапан N75, также известный как регулятор давления турбины, обычно монтируется на блоке двигателя или в непосредственной близости от турбокомпрессора для минимизации длины вакуумных магистралей. Его крепление осуществляется с помощью пластикового кронштейна или металлического хомута, обеспечивающего устойчивость к вибрациям.

Точное положение варьируется в зависимости от модели автомобиля и типа двигателя, но чаще всего элемент располагается:

На корпусе воздушного фильтра или впускном тракте
Возле интеркулера или турбины
На перегородке моторного щита
Рядом с блоком управления двигателем (ЭБУ)

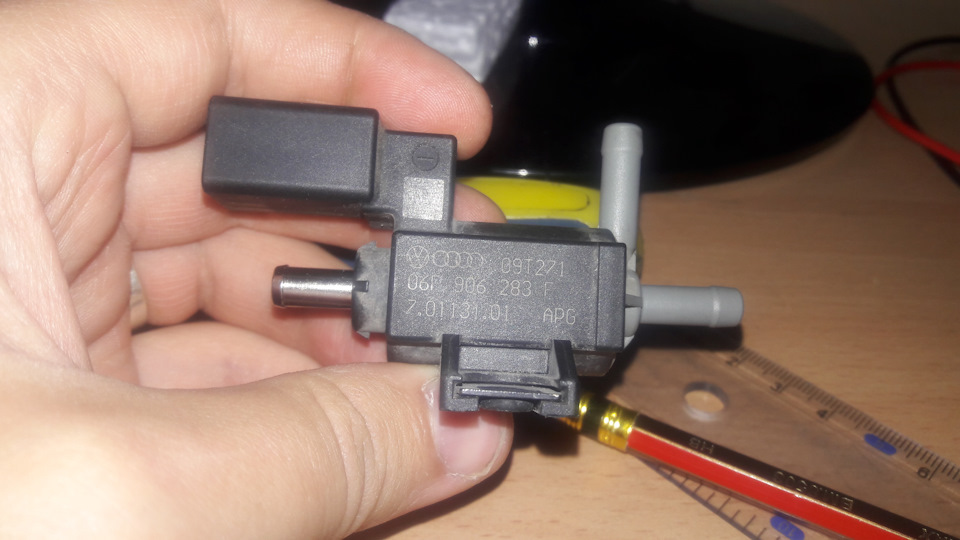

Для идентификации клапана ориентируйтесь на следующие признаки:

Конструкция: Цилиндрический металлический или пластиковый корпус диаметром 3-5 см с тремя штуцерами
Подключения:
- Один электрический разъём (2 контакта)
- Три вакуумных шланга (от турбины, к актуатору и впускному коллектору)
Маркировка: Прямая надпись "N75" или "1K0 906 283" (пример OEM-кода VAG)

Марка авто	Типичное расположение	Особенности
VW/Audi (1.8T)	На кронштейне за ГБЦ	Черный корпус с красной меткой
Skoda Octavia	На корпусе воздушного фильтра	Фиксация пластиковой защёлкой
Ford TDI	Возле EGR-клапана	Синие вакуумные шланги

Важно! При поиске сверяйтесь с технической документацией конкретной модели – производители часто меняют компоновку подкапотного пространства в рамках рестайлинга.

Взаимодействие N75 с турбокомпрессором и вакуумными магистралями

Клапан N75 регулирует давление наддува турбокомпрессора, управляя подачей вакуума к актуатору вестгейта (wastegate). При получении сигнала от блока управления двигателем (ЭБУ), клапан изменяет положение, перераспределяя вакуумные потоки: либо направляет разрежение на диафрагму актуатора для закрытия вестгейта (увеличивая наддув), либо стравливает давление в атмосферу для его открытия (снижая наддув). Эта динамическая корректировка позволяет достигать заданного давления в зависимости от режима работы двигателя.

Вакуумные магистрали критичны для функционирования системы: они соединяют источник вакуума (обычно вакуумный насос или впускной коллектор), клапан N75 и актуатор турбины. Нарушения в магистралях (трещины, расслоения, неплотные соединения) или их засорение приводят к некорректной работе клапана. Утечки вакуума вызывают потерю управляющего давления, что провоцирует недостаточный наддув ("недодув"), а забитые трубки – замедленную реакцию турбины или колебания давления.

Последствия неисправностей во взаимодействии

Перепуск вестгейта в открытом положении: Турбина не создает достаточного давления из-за постоянного сброса выхлопных газов мимо крыльчатки.
Зависание вестгейта в закрытом положении: Бесконтрольный рост давления наддува ("овербуст"), риск повреждения двигателя.
Колебания давления: Рывки при разгоне, потеря мощности из-за нестабильного управления актуатором.

Симптом неисправности	Возможная причина в цепи N75-турбина-вакуум
Низкая мощность, вялый разгон	Утечка вакуума, заклинивание N75 в положении сброса, обрыв магистралей
Дребезжание/свист турбины	Разрыв диафрагмы актуатора, механическая поломка вестгейта
Черный дым из выхлопа	Избыток топлива из-за недостатка воздуха при недодуве

Конструктивные особенности клапана N75 (3/2 хода)

Клапан N75 относится к типу электромагнитных клапанов с тремя портами и двумя рабочими положениями (нормально открытый тип). Его корпус содержит три штуцера: входной порт для давления от компрессора (P), выходной порт к актуатору турбины (A) и порт сброса в атмосферу (R). Внутри расположен подвижный плунжер, управляемый электромагнитной катушкой, и возвратная пружина.

Конструкция предусматривает два состояния: при обесточенной катушке (0% ШИМ) пружина удерживает плунжер в положении, соединяющем порт актуатора (A) с атмосферным портом (R). При подаче напряжения клапан переключается: электромагнит преодолевает сопротивление пружины, перемещая плунжер для соединения входного порта (P) с портом актуатора (A), одновременно блокируя сброс в атмосферу.

Принцип работы в разных режимах

Состояние клапана	Соединение портов	Воздействие на актуатор
Обесточен (по умолчанию)	A ↔ R (сброс давления)	Снижение давления на актуаторе
Под напряжением	P ↔ A (подача давления)	Повышение давления на актуаторе

Ключевые элементы конструкции:

Электромагнитная катушка с рабочим напряжением 12В
Подвижный ферромагнитный плунжер
Возвратная пружина
Уплотнительные кольца из маслостойкой резины
Фильтр-сетка на входном порте

Особенность работы: ШИМ-сигнал от ЭБУ изменяет пропорцию времени между положениями клапана, обеспечивая плавное регулирование давления. Частота переключения достигает 20-30 Гц для предотвращения резких скачков давления.

Роль вакуумного привода в регулировании турбонаддува

Вакуумный привод (актуатор) турбины выполняет критическую функцию управления давлением наддува. Он напрямую соединен с перепускной заслонкой (вестгейтом) турбокомпрессора, которая отвечает за перенаправление части выхлопных газов мимо турбинного колеса. Физическое перемещение штока привода изменяет положение этой заслонки, регулируя скорость вращения турбины и, следовательно, количество сжатого воздуха, подаваемого во впускной коллектор.

Привод представляет собой герметичную камеру с гибкой диафрагмой внутри. Одна сторона диафрагмы соединена со штоком, воздействующим на вестгейт, а другая подключена к источнику вакуума. Когда давление (вакуум) в управляющей магистрали изменяется, диафрагма прогибается, перемещая шток. Отсутствие механического износа диафрагмы и герметичность соединений являются ключевыми для точной работы системы.

Принцип взаимодействия с N75

Клапан N75 выступает в роли электронного "диспетчера", управляющего вакуумным приводом на основе команд блока управления двигателем (ЭБУ). Он регулирует подачу вакуума (или давления воздуха) от вакуумного насоса/впускного коллектора к полости привода. ЭБУ анализирует данные датчиков (давления наддува, массового расхода воздуха и др.) и:

Для увеличения наддува: Подает сигнал на N76 ограничить или перекрыть вакуум в магистрали к приводу. Шток привода удерживается пружиной в положении, когда вестгейт закрыт (выхлопные газы идут только через турбину).
Для снижения/ограничения наддува: Подает сигнал на N75 открыться, подавая вакуум на диафрагму привода. Диафрагма преодолевает сопротивление пружины, втягивая шток и открывая вестгейт (часть газов идет мимо турбины, замедляя ее).

Таким образом, клапан N75 преобразует электрические команды ЭБУ в пневматическое воздействие на вакуумный привод, который механически реализует регулировку потока выхлопных газов через турбину для достижения заданного давления наддува.

Признаки неисправности клапана N75: потеря мощности

Основным симптомом неисправности клапана N75 является заметное снижение мощности двигателя, особенно в режимах разгона и под нагрузкой. Турбина не получает корректного управления давлением наддува, что приводит к недостаточной подаче воздуха в цилиндры. Водитель ощущает "тупой" отклик на педаль газа, машина разгоняется вяло, а на подъемах или при обгонах не хватает привычной динамики.

Проблема часто сопровождается рывками или "провалами" при резком нажатии акселератора. Двигатель может захлебываться на высоких оборотах, не раскручиваясь до красной зоны. В некоторых случаях электронный блок управления (ЭБУ) переводит мотор в аварийный режим, искусственно ограничивая мощность для защиты агрегатов. Это сопровождается загоранием лампы "Check Engine" с ошибками, связанными с наддувом.

Характерные проявления при движении

Задержка реакции на газ – автомобиль "думает" 2-3 секунды перед ускорением
Плавание оборотов при равномерном движении
Хлопки во впускном тракте из-за неправильного смесеобразования
Свист или шипение турбины при сбросе газа

Состояние клапана	Влияние на наддув	Последствия для мощности
Зависание в открытом положении	Постоянный сброс давления	Максимальная потеря 40-60% мощности
Зависание в закрытом положении	Превышение расчетного давления	Рывки, аварийный режим ЭБУ
Загрязнение каналов	Нестабильное регулирование	Провалы при разгоне

Признаки неисправности: плавающие обороты на холостом ходу

Плавающие обороты проявляются как самопроизвольные колебания частоты вращения коленчатого вала в диапазоне 500-1000 об/мин без воздействия на педаль акселератора. Двигатель работает неравномерно: обороты резко повышаются, затем падают ниже нормы, вызывая вибрацию кузова и тряску рулевого колеса.

При неисправности N75 система управления двигателем получает некорректные данные о давлении наддува. Это провоцирует сбои в расчете топливовоздушной смеси и нарушение стабилизации холостого хода. Блок ЭБУ безуспешно пытается компенсировать дисбаланс путем резкого изменения положения дроссельной заслонки.

Характерные особенности при отказе N75

Колебания усиливаются при включении энергоемких потребителей (кондиционер, фары)
Провалы оборотов сопровождаются густым серым или черным выхлопом
Нестабильность сохраняется после полного прогрева двигателя

Состояние клапана	Влияние на холостой ход
Зависание в открытом положении	Перенасыщение смеси → резкие скачки до 900-1000 об/мин
Зависание в закрытом положении	Нехватка воздуха → падение до 500-600 об/мин с вибрацией
Загрязнение канала	Хаотичные колебания между 600-850 об/мин

Признаки неисправности: дергания при разгоне

Дергания автомобиля при разгоне напрямую связаны с некорректной работой клапана N75, регулирующего давление турбонаддува. При его поломке или засорении система управления двигателем не может точно дозировать воздушный поток, подаваемый турбиной. Это вызывает резкие скачки давления во впускном тракте и нарушает оптимальное соотношение топливно-воздушной смеси.

Неисправный клапан провоцирует хаотичное открытие/закрытие вестгейта турбины, из-за чего турбонаддув работает рывками. Водитель ощущает это как серию резких толчков или "провалов" тяги при нажатии педали газа, особенно в диапазоне 2000-3500 об/мин. Дергания усиливаются под нагрузкой (подъем, обгон) и могут сопровождаться характерным "чиханием" двигателя.

Характерные особенности проблемы

Рывки возникают именно при нарастающем ускорении, а не на постоянной скорости
Симптомы проявляются интенсивнее на низких и средних оборотах
При плавном разгоне проблема может отсутствовать
Часто сопровождается ошибками ECU: P0299 (недостаток наддува) или P0234 (избыток наддува)

Стадия неисправности N75	Характер дерганий
Начальная (загрязнение)	Единичные рывки при резком нажатии газа
Прогрессирующая	Серии толчков длительностью 2-3 секунды
Критическая (заклинивание)	Постоянные "провалы" тяги с переходом в аварийный режим

Признаки неисправности: ошибки по давлению наддува

Одним из ключевых признаков проблем с клапаном N75 являются ошибки в электронной системе управления двигателем (ЭСУД), связанные с отклонениями давления наддува от заданных параметров. Эти неисправности фиксируются диагностическим оборудованием в виде конкретных кодов.

Наиболее распространённые ошибки включают:

P0234 – Передавление турбины (Turbocharger/Supercharger Overboost Condition)
P0299 – Недостаточное давление/производительность турбонаддува (Turbo/Super Charger Underboost)
P2263 – Турбонаддув: давление не обнаружено/механическая неисправность
P0033 – Неисправность цепи клапана регулирования давления наддува (Bypass Valve Control Circuit)

Интерпретация ошибок

Ошибка P0234 указывает на избыточное давление наддува. Это происходит при заклинивании клапана N75 в закрытом положении или неполном открытии, когда турбина продолжает нагнетать воздух без сброса излишков через байпас. Ошибка P0299 сигнализирует о недостаточном давлении, характерном для заклинивания N75 в открытом состоянии, утечек во впускном тракте или механических проблем турбины.

Код ошибки	Основная причина	Эффект
P0234	Нет сброса избыточного давления	Резкие провалы тяги, "чекинг", защитное отключение турбины
P0299	Постоянный сброс давления или утечки	Вялый разгон, отсутствие пиковой мощности
P2263	Механическое повреждение системы наддува	Потеря мощности, дымление

Ошибки P2263 и P0033 напрямую указывают на проблемы цепи управления или механическую неисправность компонента. Сопутствующими симптомами обычно выступают "турбояма", рывки при разгоне, нестабильная работа на холостом ходу и повышенный расход топлива. Точная диагностика требует проверки не только N75, но и целостности вакуумных магистралей, датчиков (MAP, MAF) и состояния турбокомпрессора.

Необходимые инструменты для диагностики N75

Для проверки клапана N75 потребуются базовые инструменты и диагностическое оборудование, позволяющее оценить его работоспособность как механически, так и электронно. Отсутствие специализированных приборов может существенно затруднить точную локализацию неисправности.

Минимальный комплект включает мультиметр для измерения электрических параметров и набор ручных инструментов для демонтажа. Для углублённой диагностики потребуется сканер ошибок и вакуумный тестер, особенно при подозрении на утечки или некорректное давление.

Основной набор инструментов

Мультиметр – для проверки сопротивления обмотки и целостности проводки.
Набор отверток и ключей – для демонтажа клапана и патрубков (размеры зависят от модели авто).
Провода-"перемычки" – для подачи напряжения напрямую от АКБ при тесте на срабатывание.

Дополнительное оборудование

Автомобильный диагностический сканер – для считывания кодов ошибок и анализа показаний давления турбины в реальном времени.
Вакуумный насос с манометром – для проверки герметичности клапана и вакуумных магистралей.
Компрессор или дым-машина – для поиска утечек в системе наддува (опционально).

Инструмент	Проверяемый параметр
Мультиметр	Сопротивление катушки (обычно 15-35 Ом)
Диагностический сканер	Фактическое vs. заданное давление турбины, коды P0245/P0299
Вакуумный насос	Удержание разрежения, скорость сброса

Техника безопасности перед проверкой электроклапана N75

Перед началом любых манипуляций с клапаном N75 или другими компонентами двигателя критически важно обеспечить полную безопасность работ. Пренебрежение подготовительными мерами может привести к травмам, повреждению автомобиля или некорректным результатам диагностики.

Снизьте риски, выполнив обязательные подготовительные действия. Обесточьте электросистему автомобиля и дайте двигателю остыть до безопасной температуры, чтобы исключить ожоги или случайный запуск.

Ключевые меры предосторожности

Остановите двигатель и выньте ключ из замка зажигания.
Снимите клемму «минус» с аккумулятора для предотвращения коротких замыканий и срабатывания систем.
Дождитесь остывания двигателя (не менее 15-20 минут после остановки). Температура турбины, выпускного коллектора и патрубков может превышать 200°C.

Дополнительные требования

Наденьте защитные перчатки – термостойкие для работы с горячими узлами, диэлектрические при проверке электрики.
Убедитесь в отсутствии легковоспламеняющихся жидкостей или материалов в зоне работ.
Используйте только исправный инструмент с изолированными ручками при работе с разъёмами.

Риск	Мера предотвращения
Поражение током	Обязательное отсоединение АКБ перед проверкой цепи
Ожоги	Контроль температуры силового агрегата
Повреждение ЭБУ	Запрет на «прозвонку» цепи при подключенном питании

Визуальный осмотр состояния вакуумных шлангов

Внимательно исследуйте все вакуумные шланги, подключенные к клапану N75 и турбокомпрессору. Начинайте от корпуса клапана, отслеживая трассу каждого шланга до точек соединения (турбина, впускной коллектор, актуатор турбины). Убедитесь в отсутствии перегибов или заломов, ограничивающих проходимость каналов.

Проверьте целостность резины по всей длине шлангов. Особое внимание уделите участкам возле хомутов и точкам контакта с другими элементами двигателя (кронштейнами, патрубками), где чаще возникают повреждения.

Ключевые признаки неисправности

Трещины и расслоения: Ищите мелкие трещины, особенно на изгибах, и вздутия, указывающие на внутреннее расслоение резины.
Разрывы и порезы: Обнаружение сквозных повреждений, даже небольших, требует немедленной замены шланга.
Затвердевание и потеря эластичности: Сожмите шланг пальцами - он должен быть упругим, легко возвращать форму, а не крошиться или оставаться деформированным.
Масляные потёки и размягчение: Наличие масляных пятен или "распухание" резины свидетельствует о химическом повреждении.
Неплотная посадка: Убедитесь, что шланги плотно натянуты на штуцеры и надёжно зафиксированы хомутами, без признаков смещения.

Проблема	Последствия для системы
Трещины/разрывы	Утечки вакуума, потеря давления наддува
Затвердевание	Плохая реакция на изменение давления, задержки
Разбухание от масла	Деформация и закупорка канала, заклинивание актуатора

Обязательно проверьте состояние пластиковых соединительных фитингов и резьбовых штуцеров на клапане N75 и турбине - сколы или трещины также нарушают герметичность. При обнаружении дефектов замените шланги комплектом аналогичного диаметра и длины, избегая самодельных удлинений.

Поиск трещин и перегибов в подводящих магистралях

Осмотр патрубков начинается с визуальной проверки всех соединений и гибких участков магистралей, идущих к клапану N75 и от него. Уделите особое внимание зонам возле хомутов, местам контакта с другими элементами двигателя и участкам с резкими изгибами. Трещины часто проявляются как масляные потёки или следы грязи, сконцентрированные в точке разгерметизации.

Для выявления скрытых дефектов используйте метод сжатия патрубков рукой при работающем двигателе на холостых оборотах. Аккуратно пережимайте магистрали в разных местах, отслеживая изменение работы мотора – "плавание" оборотов или неустойчивая работа могут указывать на трещину, которая временно перекрывается при деформации. Дополнительно протрите патрубки чистой тряпкой и обработайте мыльным раствором – появление пузырей подтвердит утечку воздуха.

Критические участки для диагностики:

Резиновые колена: Проверьте эластичность и внутренние поверхности на расслоение.
Зоны возле металлических фитингов: Ищите потертости или переломы пластиковых трубок.
Участки соприкосновения с кронштейнами: Контролируйте наличие вмятин или перегибов.

Тип дефекта	Признак	Способ подтверждения
Трещина	Шипение, следы масла, нестабильный наддув	Обработка мыльным раствором, дым-тестер
Перегиб	Снижение производительности турбины, "турбояма"	Тактильный осмотр на жёсткость, замена участка

Контроль целостности электрического разъема клапана N75

Визуально осмотрите разъем на предмет механических повреждений: трещин корпуса, следов оплавления или коррозии на контактах. Убедитесь в отсутствии люфта при соединении с клапаном и надежной фиксации фиксатором.

Проверьте состояние контактных штырьков внутри колодки: они должны быть чистыми, без окислов и деформации. При наличии загрязнений аккуратно очистите контакты электротехническим очистителем и мягкой щеткой.

Проверка электрических параметров

С помощью мультиметра выполните следующие измерения при отключенном разъеме:

Сопротивление изоляции
Переведите тестер в режим измерения сопротивления (200 Ом). Приложите щупы к контактам разъема клапана N75. Исправная обмотка покажет значение в диапазоне 14-20 Ом. Отклонение указывает на обрыв или короткое замыкание.
Проверка напряжения
Включите зажигание при подсоединенном разъеме. Измерьте напряжение между сигнальным проводом (обычно серый/желтый) и массой автомобиля. Норма: ≈12V при включенном зажигании. Отсутствие напряжения свидетельствует об обрыве цепи.
Тест управляющего сигнала
Запустите двигатель. Подключите осциллограф к сигнальному проводу. Исправная работа ЭБУ отобразит импульсный сигнал с изменяемой скважностью (ШИМ). Отсутствие импульсов – признак неисправности блока управления.

Параметр	Нормальное значение	Отклонение
Сопротивление обмотки	14-20 Ом	Обрыв (∞) / КЗ (≈0)
Напряжение питания	12±0.5V	0V / <8V

Важно: При замене разъема используйте только оригинальные клеммы для сохранения герметичности и надежности контакта. Неправильная распинровка вызовет сбои в работе турбины.

Проверка вакуумной системы на герметичность

Утечки в вакуумных магистралях напрямую влияют на работу клапана N75 и турбокомпрессора, вызывая ошибки по наддуву, дергания двигателя или переход в аварийный режим. Негерметичность приводит к некорректному давлению на управляющую мембрану турбины, что нарушает расчетные параметры работы системы.

Перед диагностикой N75 исключите разрывы шлангов, трещины в пластиковых соединениях, неплотную посадку трубок на штуцеры и расслоение резиновых элементов. Особое внимание уделите тройникам, обратному клапану и участкам возле хомутов, где чаще возникают повреждения.

Методы выявления утечек

Применяйте комбинацию способов для точного определения дефектов:

Визуальный осмотр:
Проверьте гибкость шлангов, отсутствие масляных подтеков и микротрещин. Осмотрите места соединений на предмет следов подсоса воздуха (темные кольца).
Тест дымогенератором:
Наиболее эффективный метод. Подайте дым в вакуумную систему при выключенном двигателе – белесые клубы укажут точное место разгерметизации.
Проверка вакуумным насосом:
- Отсоедините шланг от клапана N75
- Подключите манометр и насос к магистрали
- Создайте разрежение -0.7 бар
- Зафиксируйте показания: падение давления >0.1 бар за минуту подтверждает утечку

Компонент	Типовые дефекты
Вакуумный насос	Износ крыльчатки, трещины корпуса
Ресивер	Разрывы диафрагмы, засорение клапана
Соленоиды	Разгерметизация камеры, износ уплотнений

Важно: Перед сборкой смажьте штуцеры силиконовой смазкой – это предотвратит повреждение резины и улучшит герметичность соединений. После ремонта обязательно выполните сброс ошибок ЭБУ двигателя.

Тестирование сопротивления обмотки мультиметром

Перед проверкой отключите электрический разъем клапана N75 и демонтируйте его для точного доступа к контактам. Убедитесь, что мультиметр переведен в режим измерения сопротивления (Ω), а диапазон установлен на 200 Ом или автонастройку.

Щупы мультиметра подключите к обоим металлическим контактам соленоида. Полярность подключения не влияет на результат измерений. Зафиксируйте стабильное значение на дисплее прибора, избегая касания пальцами контактов для исключения погрешности.

Порядок действий:

Выключите зажигание и отсоедините разъем клапана
Снимите клапан с посадочного места
Очистите контакты от загрязнений
Активируйте режим Ω на мультиметре
Приложите щупы к контактным штырям
Дождитесь стабилизации показаний

Сравните полученные данные с эталонными значениями производителя. Исправный клапан N75 обычно показывает сопротивление в диапазоне 15-50 Ом. Отклонения свидетельствуют о неисправностях:

Показания	Диагностика
0-5 Ом	Межвитковое замыкание
Свыше 50 Ом	Обрыв обмотки
Нестабильные значения	Повреждение катушки

При выявлении отклонений клапан подлежит замене. Учитывайте температурную зависимость: сопротивление может снижаться при нагреве, поэтому проверку проводите при +20±5°C.

Нормативные значения сопротивления для рабочего N75

Основным методом проверки исправности клапана N75 является измерение его электрического сопротивления. Для этого требуется мультиметр, переключенный в режим омметра. Щупы прибора подключаются к контактам соленоида, исключая необходимость демонтажа узла с автомобиля.

Производители устанавливают конкретные диапазоны сопротивления, характерные для исправного клапана. Отклонение от этих значений свидетельствует о неисправности: обрыве или коротком замыкании в обмотке. Корректные замеры выполняются при комнатной температуре (около 20°C), так как нагрев влияет на показатели.

Типовые параметры сопротивления

Стандартные значения для большинства клапанов N75 в автомобилях VAG (Volkswagen, Audi, Skoda, Seat):

Нормальный диапазон: 14–20 Ом
Оптимальное значение: 15–18 Ом (наиболее распространено)

Для других марок (BMW, Mercedes, Ford) показатели могут отличаться:

Mercedes	10–15 Ом
BMW	20–30 Ом
Ford	25–35 Ом

Важно: Точные данные для конкретной модели двигателя указываются в сервисной документации. Замеры при значениях вне диапазона требуют замены клапана:

Слишком высокое сопротивление (>30 Ом) – обрыв цепи или окисление контактов
Слишком низкое сопротивление (<10 Ом) – межвитковое замыкание

Диагностика управляющего сигнала осциллографом

Для проверки управляющего сигнала клапана N75 потребуется цифровой осциллограф. Подключите щупы прибора параллельно цепи управления клапана: сигнальный провод к управляющему проводу (обычно серый/желтый), а общий щуп – к массе автомобиля. Включите зажигание и запустите двигатель, поддерживая обороты в диапазоне 2000-3000 об/мин для активации системы наддува.

Оцените форму сигнала на экране осциллографа. Исправный клапан демонстрирует прямоугольные импульсы с постоянной частотой около 100-300 Гц. Ширина импульса (duty cycle) должна динамично изменяться в зависимости от нагрузки на двигатель: увеличиваться при резком нажатии педали газа и уменьшаться при сбросе.

Анализ характеристик сигнала

Критерии корректной работы:

Амплитуда: 12-14 В при включенном состоянии и 0 В в паузах
Частота: стабильные 100-300 Гц (±10%) на всех режимах
Форма импульсов: четкие прямоугольные фронты без завалов

Типичные неисправности и их проявления:

Отсутствие сигнала	Обрыв цепи управления или сбой ЭБУ
Постоянное +12В	Короткое замыкание на массу
Искажение фронтов	Повреждение обмотки клапана
Нестабильная частота	Сбои в программном обеспечении ЭБУ

Важно: При диагностике учитывайте модель ЭБУ и спецификацию производителя. Отклонение характеристик более чем на 15% от нормы требует проверки проводки и разъемов. Если сигнал соответствует параметрам, но наддув отсутствует – неисправен механизм клапана или турбина.

Анализ рабочих циклов клапана через диагностический сканер

При подключении диагностического сканера к ЭБУ двигателя (например, через OBD-II разъем) анализируется параметр "ШИМ-управление клапаном N75" (PWM Signal), отражающий рабочие циклы устройства. Этот показатель демонстрирует, с какой скважностью и частотой ЭБУ подает управляющие импульсы на клапан для регулирования давления наддува турбокомпрессора. Динамика изменения циклов напрямую зависит от текущей нагрузки двигателя, оборотов и целевых показателей давления.

Для корректной оценки необходимо отслеживать график или числовые значения параметра в реальном времени при разных режимах работы двигателя: холостом ходу, плавном разгоне и резком увеличении нагрузки. Ключевое внимание уделяется соответствию фактических показателей заданным значениям ЭБУ, плавности изменения циклов, а также отсутствию резких скачков или "зависаний" сигнала при изменении условий эксплуатации.

Ключевые параметры для интерпретации

Основные характеристики, требующие проверки в диагностическом ПО:

Параметр	Нормальное поведение	Признаки неисправности
ШИМ на холостом ходу	5-15% (стабильно)	Нулевое значение или скачки выше 30%
Динамика при разгоне	Плавный рост до 60-85%	Резкие перепады, значение не превышает 40%
Частота переключений	Постоянная (обычно 10-30 Гц)	Прерывистый сигнал, хаотичные изменения
Реакция на сброс газа	Мгновенное падение до 0-5%	Задержка снижения, удержание высоких значений

Дополнительные шаги для точной диагностики:

Сравнение фактического давления наддува (Actual Boost) с заданным (Specified Boost) при фиксированных рабочих циклах.
Проверка кодов ошибок, связанных с отклонениями давления (P0299, P2262) или обрывом цепи клапана (P0033, P0034).
Анализ реакции циклов на принудительное изменение нагрузки (например, включение кондиционера).

Проверка работы клапана N75 методом продувки

Метод продувки позволяет оценить физическое состояние клапана N75 без электроники. Для этого потребуется снять клапан с автомобиля, отсоединив два шланга турбонаддува и электрический разъем. Важно запомнить ориентацию штуцеров перед демонтажем.

После снятия подготовьте компрессор с ресивером или ручной насос с манометром (оптимальное давление 3-4 бара). Нагнетайте воздух в центральный штуцер клапана, перекрыв пальцем боковой выход. Исправный клапан в обесточенном состоянии должен полностью блокировать проход воздуха через боковой штуцер.

Алгоритм продувки:

Проверка закрытого состояния:
- Подайте воздух в центральный штуцер (со стороны впускного коллектора)
- Заглушите пальцем боковой штуцер (ведущий к турбине)
- Воздух НЕ должен выходить через нижний штуцер (на атмосферу)
Проверка открытого состояния:
- Подайте +12V на контакты клапана от АКБ
- Повторите подачу воздуха в центральный штуцер
- Воздух должен свободно проходить через нижний штуцер

Признаки неисправности при продувке:

Состояние	Исправный клапан	Неисправный клапан
Без напряжения	Воздух не проходит вниз	Воздух выходит через нижний штуцер
Под напряжением	Воздух свободно выходит вниз	Нет выхода воздуха или слабый поток

Дополнительно осмотрите сетку фильтра внутри клапана – засор вызывает запаздывание реакции. Убедитесь в отсутствии задиров на штоке и целостности мембраны. Тест выявляет механические дефекты: заклинивание, износ седла, разгерметизацию камер.

Тестирование пропускной способности в открытом состоянии

Проверка пропускной способности N75 в открытом состоянии позволяет оценить его работоспособность при максимальном потоке воздуха. Для этого потребуется отсоединить шланги от клапана и демонтировать его с турбокомпрессора.

Подайте постоянное напряжение 12В напрямую на контакты клапана – это принудительно откроет электромагнитный механизм. Убедитесь, что питание подается корректно: при срабатывании должен быть слышен характерный щелчок.

Методика проверки потока

Последовательность действий:

Подключите компрессор или насос к входному патрубку клапана
Установите манометр на выходной магистрали
Подайте воздух под давлением 1-2 бара
Зафиксируйте показания манометра

Критерии оценки:

Исправный клапан: свободное прохождение воздуха с минимальным сопротивлением (падение давления не более 0.1-0.3 бара)
Неисправный клапан: значительное падение давления (>0.5 бара) или полное отсутствие потока

Состояние	Давление на входе	Давление на выходе	Вердикт
Норма	1.5 бара	1.4-1.2 бара	Клапан исправен
Загрязнение	1.5 бара	0.8-1.0 бара	Требуется чистка
Заклинивание	1.5 бара	0 бара	Замена клапана

Обнаруженное снижение пропускной способности обычно вызвано закоксовыванием каналов продуктами износа турбины или масляными отложениями. В таком случае выполните очистку спецрастворами для карбюраторов.

Проверка на заклинивание штока механическим способом

Снимите клапан N75 с двигателя для обеспечения прямого доступа к его штоку. Отключите электрический разъем и ослабьте хомуты воздушных шлангов, после чего аккуратно демонтируйте устройство. Очистите корпус от грязи или масляных отложений, которые могут мешать оценке хода штока.

Зафиксируйте клапан в руке и нажмите пальцем на торец штока. Движение должно быть плавным, без рывков или заеданий. Оцените усилие, необходимое для перемещения: слишком легкий ход указывает на износ, чрезмерное сопротивление или "залипание" – на загрязнение или механическое заклинивание.

Ключевые признаки неисправности

При перемещении штока обратите внимание на следующие отклонения:

Полное отсутствие хода – шток неподвижен даже при значительном усилии.
Заедание в крайних положениях – шток не возвращается в исходное состояние или останавливается при нажатии.
Рывки или ступенчатое движение – перемещение происходит неравномерно.
Следы коррозии или механических повреждений на видимой части штока.

Если шток двигается с трудом, попробуйте обработать его очистителем карбюратора, удаляя грязь. Повторно проверьте ход после чистки и просушки. Отсутствие улучшений или наличие физических дефектов требует замены клапана N75.

Сравнение характеристик с заведомо исправным клапаном

Для объективной оценки состояния клапана N75 требуется сравнение его рабочих параметров с характеристиками гарантированно исправного образца. Такой подход исключает субъективные ошибки и позволяет точно определить отклонения в работе компонента.

Сравнительный анализ проводится по ключевым показателям: электрическому сопротивлению обмотки, функциональному отклику на управляющие сигналы, механической целостности и поведению системы турбонаддува. Эталонные значения берутся из технической документации производителя или измеряются на заведомо рабочем клапане аналогичной модели.

Критерии сопоставления

Параметр	Исправный клапан N75
Сопротивление катушки	10-20 Ом (точное значение уточняется в manual для конкретного авто)
Реакция на 12В	Четкий щелчок при подаче напряжения, плавное движение штока
Герметичность в закрытом состоянии	Полное перекрытие канала подачи воздуха
Пропускная способность	Линейное изменение потока при росте управляющего сигнала
Работа турбины	Плавный набор давления без рывков или недодува

Снятие клапана N75: последовательность действий

Перед демонтажем убедитесь, что двигатель остыл, а зажигание выключено. Подготовьте набор ключей (обычно потребуются торцовые на 8–10 мм), отвертку и ветошь для очистки посадочного места.

Клапан N75 обычно расположен на блоке дроссельной заслонки или вблизи турбины. Найдите пластиковый корпус цилиндрической формы с тремя штуцерами и электрическим разъемом. При необходимости снимите декоративную крышку двигателя.

Пошаговый процесс демонтажа

Отсоедините разъем питания: нажмите на фиксатор колодки проводов и аккуратно отсоедините ее от клапана.
Ослабьте хомуты: отверткой ослабьте винтовые хомуты (или сожмите пружинные) на двух резиновых патрубках, подключенных к штуцерам клапана.
Снимите патрубки: осторожно снимите оба шланга со штуцеров клапана, вращая их из стороны в сторону. Избегайте резких движений – патрубки могут быть хрупкими.
Открутите крепеж: используя торцовый ключ или трещотку, открутите болт/гайку (чаще 10 мм), фиксирующие кронштейн клапана. В некоторых моделях крепление осуществляется пластиковым защелкой – нажмите на фиксатор.
Извлеките клапан: потяните корпус клапана вверх, отделяя его от посадочного места. Проверьте состояние уплотнительного кольца (при наличии).

После снятия визуально оцените чистоту штуцеров и корпуса. Загрязнения маслом или нагаром – признак неисправности. Для диагностики потребуется продуть клапан и проверить мультиметром сопротивление обмотки (норма: 14–35 Ом).

Маркировка вакуумных шлангов перед демонтажем

Перед отсоединением вакуумных шлангов от клапана N75, турбокомпрессора или других компонентов системы управления наддувом, обязательна их точная маркировка. Это исключит ошибки при обратной сборке, так как неправильное подключение вызовет нарушения в работе турбины, ошибки по давлению и некорректную работу двигателя.

Используйте несмываемый маркер или бирки для четкой идентификации каждого шланга и соответствующего порта. Фиксируйте не только положение шланга, но и его ориентацию (например, направление стрелки на шланге), а также состояние хомутов – это поможет обнаружить ослабление креплений или повреждения при повторной установке.

Порядок маркировки

Визуально сопоставьте шланги: Найдите все точки подключения вакуумных линий к клапану N75 (обычно 3 порта: от турбины, к актуатору турбины, от источника вакуума).
Нанесите метки:
- Маркером нанесите на сам шланг и рядом с портом одинаковые символы (например: "A-A", "Б-Б").
- Используйте цветные бирки или изоленту разных цветов, зафиксировав их рядом с концом шланга.
Задокументируйте схему:
- Сфотографируйте подключенные шланги до демонтажа.
- Зарисуйте простую схему с обозначением меток и компонентов (N75, актуатор, турбина, ресивер).

Контрольные точки при осмотре шлангов

Параметр	Что проверять	Последствия дефекта
Эластичность	Отсутствие затвердевания, трещин при изгибе	Утечки вакуума, "плавание" оборотов
Целостность	Надрывы, потертости, вздутия	Падение давления наддува, ошибка P0299
Плотность посадки	Надежность фиксации на штуцерах (без люфта)	Нестабильная работа турбины
Внутренняя поверхность	Отсутствие отслоений, масляных загрязнений	Заедание клапана N75, медленный отклик турбины

После маркировки и демонтажа тщательно продуйте шланги сжатым воздухом для удаления пыли и остатков масла. Деформированные или поврежденные шланги замените на новые аналогичного диаметра и длины, избегая перегибов при монтаже. Повторно используйте маркировку для точного подключения – это критично для корректной работы системы регулирования давления турбокомпрессора.

Чистка разъемов контактов электроцепи

Загрязнение или окисление контактов разъема клапана N75 вызывает нарушение передачи управляющих сигналов от блока управления двигателем (ЭБУ). Это приводит к некорректному регулированию давления турбины, проявляющемуся в рывках, потере мощности или ошибках по наддуву в диагностической системе.

Перед заменой N75 всегда выполняйте очистку контактов разъема, так как 30% неисправностей связаны именно с плохим электрическим соединением. Коррозия возникает из-за попадания влаги, технических жидкостей или естественного старения проводки.

Пошаговая процедура очистки

Отсоедините разъем от клапана N75, нажав на фиксатор
Визуально оцените состояние:
- Белый или зеленый налет на клеммах
- Загрязнения маслом/пылью
- Деформация контактных лепестков
Обработайте контакты:
- Распылите баллончик очистителя электроцепей (WD-40 Specialist Contact Cleaner, LIQUI MOLY Electronic-Spray)
- Аккуратно протрите контакты ватной палочкой
- Для сильной коррозии используйте ластик или стекловолоконную щетку
Продуйте разъем сжатым воздухом для удаления остатков очистителя
Нанесите защиту: тонкий слой токопроводящей смазки (например, Molykote Electra) для предотвращения окисления

Тип загрязнения	Метод очистки	Запрещенные средства
Окислы	Спецаэрозоль + щетка-ершик	Наждачная бумага, нож
Масляные пятна	Обезжириватель на спиртовой основе	Бензин, ацетон
Влажные загрязнения	Сушка феном + контактный очиститель	Вода, растворители

После очистки проверьте плотность прилегания клемм: контакты должны надежно фиксироваться без люфта. Подключите разъем и выполните тестирование клапана N75 через диагностический сканер, отслеживая параметры "Фактическое значение наддува" и "Заданное давление турбины".

Очистка внутренних каналов клапана N75 без разборки

Для очистки внутренних каналов клапана N75 без демонтажа потребуется баллончик со специальным очистителем для карбюраторов или дроссельных заслонок. Также подготовьте тонкую пластиковую трубку (обычно входит в комплект очистителя), защитные перчатки и ветошь. Убедитесь, что двигатель остыл, а зажигание выключено.

Снимите шланги управления с клапана, сохраняя их ориентацию для правильной сборки. Зафиксируйте корпус N75, аккуратно встряхните баллон с очистителем и наденьте трубку на распылитель. Направьте струю в оба штуцера клапана поочередно, делая короткие впрыски (1-2 секунды), чтобы жидкость выходила через противоположное отверстие.

Порядок действий

Обработайте каждый канал 3-4 раза, делая паузы по 30 секунд между подходами.
После промывки продуйте каналы сжатым воздухом (компрессором или баллоном сжатого воздуха).
Высушите клапан салфеткой, удаляя остатки загрязнений с внешней поверхности.

Проверьте работоспособность клапана после очистки: подсоедините шланги, запустите двигатель и оцените изменение звука работы N75 (должен появиться четкий "цокающий" звук). Для точной диагностики используйте сканер для считывания ошибок или проверьте сопротивление обмотки мультиметром (норма: 25-35 Ом).

Этап	Ключевые действия	Риски
Промывка	Короткие впрыски в штуцеры	Повреждение мембраны при длительном воздействии
Сушка	Продувка воздухом + протирка	Остатки жидкости в каналах

Важно: Избегайте обильного заливания корпуса, не переворачивайте клапан при очистке и не используйте металлические иглы для прочистки – это гарантированно выведет N75 из строя. Если после процедуры сохраняются симптомы неисправности (турбо-лаг, ошибки по наддуву), клапан требует замены.

Проверка сопротивления при нагреве на работающем двигателе

Подключите мультиметр в режиме измерения сопротивления (Ом) к электрическим контактам клапана N75. Контакты должны оставаться подключенными к штатной проводке автомобиля, а датчик мультиметра – плотно прижатым к выводам разъёма клапана.

Запустите двигатель и прогрейте его до рабочей температуры (80-90°C). Наблюдайте за показаниями мультиметра в процессе прогрева и на стабильно работающем горячем двигателе. Следите за динамикой изменения сопротивления.

Анализ результатов измерения

Сравните измеренное сопротивление с номинальным значением для вашей модели клапана N75 (обычно указывается в руководстве по ремонту и составляет 15-35 Ом при +20°C). Учитывайте, что сопротивление обмотки клапана растёт с нагревом:

Норма: Показания должны плавно увеличиваться по мере нагрева двигателя и стабилизироваться. Отклонение от "холодного" значения допустимо в пределах 5-15 Ом.
Неисправность:
- Обрыв цепи: Сопротивление стремится к бесконечности (OL на дисплее мультиметра) на любом этапе прогрева.
- Короткое замыкание: Значение близко к 0 Ом или существенно ниже паспортного минимума.
- Нестабильность: Показания хаотично "прыгают" или резко меняются без связи с температурой.
- Отсутствие роста: Сопротивление не увеличивается при нагреве двигателя.

Убедитесь, что измерения проводятся при выключенном зажигании после остановки двигателя для проверки "горячего" сопротивления в статике. Значительное отклонение от нормы или несоответствие динамики нагрева требует замены клапана N75.

Диагностика сброса давления при переключении режимов

Анализ поведения давления при смене режимов работы турбины является ключевым для оценки исправности клапана N75. При резком закрытии дроссельной заслонки (например, во время переключения передачи) исправный клапан должен мгновенно сбросить избыточное давление во впускном тракте через вакуумный актуатор турбокомпрессора. Это предотвращает повреждение интеркулера, патрубков и самого турбонагнетателя.

Для фиксации параметров используют диагностический сканер с функцией графической регистрации данных в реальном времени. Основное внимание уделяют показаниям датчиков: заданного давления (по каналам ECU), фактического давления (MAP-сенсор) и положения актуатора турбины. Критически важным является синхронный анализ этих параметров в момент резкого сброса газа.

Алгоритм проверки

Выполните последовательность действий:

Подключите скатер к диагностическому разъему OBD-II
Активируйте режим записи параметров:
- Заданное давление турбины (specified boost)
- Фактическое давление (actual boost/MAP)
- Положение актуатора турбокомпрессора
- Обороты двигателя (RPM)
Разгоните автомобиль до 3000-3500 RPM на 3-4 передаче
Резко отпустите педаль акселератора
Остановите запись и проанализируйте графики

Критерии исправности:

Параметр	Исправная система	Неисправность N75
Фактическое давление	Резкое падение до атмосферного (<1 bar) за 0.3-0.5 сек	Медленный спад, "оверспик" давления
Положение актуатора	Мгновенное открытие на 95-100%	Задержка реакции или неполное открытие
Разница заданного/фактического	Кратковременное расхождение < 200 mbar	Расхождение > 300 mbar дольше 1 сек

Типичные дефекты клапана: Залегание штока в крайних положениях, засорение фильтрующей сетки, потеря герметичности мембраны или электрические проблемы катушки. При обнаружении задержек сброса давления выполните механическую проверку клапана: подайте 12V напрямую на контакты для проверки хода штока и продуйте воздухом каналы в демонтированном состоянии.

Анализ поведения турбины при подаче внешнего давления

При подключении ручного вакуумного насоса к управляющему шлангу актуатора турбины создается контролируемое внешнее давление. Это позволяет исключить влияние электронных компонентов (N75, датчиков, ЭБУ) и оценить исключительно механическую реакцию узла. Наблюдайте за перемещением штока вестгейта: плавность хода, скорость срабатывания и возврата в исходное положение после сброса давления критичны для диагностики.

Исправная турбина демонстрирует четкую корреляцию между показаниями манометра и положением штока: при увеличении разрежения шток втягивается, открывая заслонку вестгейта, а при сбросе давления – мгновенно возвращается пружиной. Любое отклонение от этой динамики указывает на механическую неисправность в системе наддува, требующую детальной проверки компонентов.

Ключевые индикаторы неисправностей

Ненормативные реакции при тестировании:

Отсутствие движения штока – заклинивание вестгейта, обрыв диафрагмы актуатора.
Медленное перемещение – засорение вакуумных магистралей, коррозия штока.
Неполный возврат – ослабление/поломка возвратной пружины.
Дрожание штока – утечки в вакуумном контуре.

Реакция на давление	Исправная система	Неисправная система
0.2-0.5 бар (разрежение)	Плавное втягивание штока	Отсутствие движения, рывки
Сброс давления	Мгновенный возврат штока	Зависание, медленный откат
Статическое удержание	Шток фиксируется без смещения	Самопроизвольное движение штока

Успешное прохождение теста подтверждает исправность механической части турбины и актуатора, перенося фокус диагностики на клапан N75 или электрические цепи. Если же реакции нарушены, дальнейшая проверка N75 теряет смысл – требуется ремонт турбокомпрессора или вакуумной системы.

Тест управления турбонаддувом через адаптацию VCDS

Для запуска теста откройте в VCDS раздел «Engine Control Module» → «Basic Settings» → «Channel 11». Активируйте режим диагностики зажиганием при заглушенном двигателе. Система переведёт клапан N75 в состояние тестовых циклов с изменяющейся скважностью ШИМ-сигнала.

Наблюдайте за показаниями блока измерений в реальном времени. Ключевые параметры: «Specified Boost Pressure» (запрашиваемое давление) и «Actual Boost Pressure» (фактическое давление наддува). В исправной системе графики должны синхронно повторять тестовый профиль, генерируемый ЭБУ.

Анализ результатов

Нормальная работа: Фактические значения давления в пределах 90-110% от запрашиваемых. Плавное нарастание/спад без резких скачков.
Неисправность N75: Расхождение графиков >25%, «пилообразные» колебания давления или полное отсутствие реакции.
Утечки воздуха: Фактическое давление стабильно ниже требуемого при любых нагрузках.

Параметр	Исправная система	Ошибка N75
Время отклика	0.2-0.5 сек	>1.5 сек
Достижение целевого давления	95-105%	<75%

При отклонениях проверьте цепь управления клапана: сопротивление катушки (20-30 Ом), целостность вакуумных шлангов, отсутствие засоров в магистралях. Фиксация кода ошибки P0243 прямо указывает на обрыв/короткое замыкание в цепи N75.

Чтение реальных параметров давления утилитой VAG-COM

Подключите диагностический кабель VAG-COM к разъёму OBD-II автомобиля и запустите программу VCDS на компьютере. Выберите в меню "Select Control Module" → "01-Engine" → "Measuring Blocks" (или "Advanced Measuring Values" в новых версиях). В группе 115 содержатся критические параметры для проверки клапана N75: фактическое давление наддува (реальное значение), заданное давление (требуемое системой) и положение перепускной заслонки.

Зафиксируйте показатели на холостых оборотах, затем попросите помощника резко нажать педаль газа до 3000-4000 об/мин. Наблюдайте за динамикой изменения фактического давления в сравнении с заданным значением. Корректная работа N75 подразумевает быстрое выравнивание этих параметров с отклонением не более ±50 мбар. Значительные расхождения или запаздывание реакции указывают на неисправность клапана.

Интерпретация параметров в группе 115

Ключевые данные в блоке измерений:

Фактическое давление (Actual): Реальные показания датчика наддува в мбар
Заданное давление (Specified): Требуемое значение по данным ECU
Управление N75 (Duty Cycle): ШИМ-сигнал клапана в %

Ситуация	Нормальное состояние	Признак неисправности N75
Резкое ускорение	Фактическое давление достигает заданного за 1-2 сек	Задержка более 3 сек или скачки давления
Стабильные обороты	Отклонение ≤50 мбар	Постоянная разница >100 мбар

Дополнительно проанализируйте логические блоки 118 и 119: в них отображаются корректировки подачи топлива, вызванные отклонениями давления. Превышение коррекции более 10% косвенно подтверждает проблемы с наддувом.

Ошибочные диагнозы: отличие от поломки турбины

Симптомы неисправности клапана N75 часто имитируют поломку турбины, что приводит к неправильной диагностике. Оба случая проявляются отсутствием наддува, потерей мощности двигателя и характерным свистом или шипением. Ключевое отличие – турбина механически повреждается (заклинивание, износ крыльчатки, утечки масла), тогда как N75 является электронным компонентом управления.

При отказе турбины симптомы обычно постоянны и усиливаются под нагрузкой, сопровождаясь синим дымом выхлопа или металлической стружкой в масле. Проблемы с N75 чаще проявляются нестабильно: рывками при разгоне, плавающими оборотами холостого хода или спорадическим пропаданием наддува, особенно на прогретом двигателе.

Критерии дифференциации

Проверка давления наддува: Турбина не развивает давление даже при механическом воздействии (ручной проверке актуатора), а при неисправном N75 давление может хаотично «скакать».
Реакция на отключение: Временное отключение разъема N75 при работающем двигателе. Если симптомы не изменились – вероятна поломка турбины.
Диагностика ошибок: Код P0299 (недостаток наддува) при исправной турбине указывает на N75, цепи управления или утечки воздуха.

Симптом	Неисправность N75	Поломка турбины
Шум (свист/шипение)	Прерывистый, изменяется при перегазовке	Постоянный, усиливается с нагрузкой
Дым из выхлопа	Серый (при переобогащении смеси)	Синий (масляный) или черный
Поведение на холостом ходу	Плавающие обороты, вибрации	Обычно стабильно

Важно: Недостаточный наддув может вызываться и другими причинами – трещинами интеркулера, засорением катализатора или негерметичностью пневмомагистралей. Всегда проверяйте целостность воздушных патрубков до замены компонентов.

Ошибочные диагнозы: отличие от неисправности датчика MAP

Симптомы неисправности клапана N75 часто путают с поломкой датчика абсолютного давления (MAP), так как оба элемента влияют на работу турбины и топливоподачу. Ошибки вроде P0234 (перегрузка турбины), P0299 (недостаточное давление наддува) или плавающие обороты могут быть вызваны как заклиниванием N75, так и некорректными показаниями MAP. Механики без опыта ошибочно меняют датчик, хотя корень проблемы кроется в клапане управления турбиной.

Ключевое отличие – характер проявления неполадок. При отказе MAP система переходит на аварийные параметры, опираясь на данные ДПДЗ и ДМРВ, тогда как неисправный N75 вызывает конкретные сбои в регулировании давления наддува только в определенных режимах (например, при резком разгоне). Неверная диагностика приводит к повторным ремонтам и лишним затратам, поэтому важно разделять эти неисправности.

Как отличить неисправность N75 от проблем с MAP

Проверьте реакцию двигателя на нагрузку:

При нерабочем MAP: мотор неадекватно реагирует на педаль газа во всех режимах, возможны рывки на холостом ходу, ошибки по обедненной смеси.
При неисправном N75: проблемы возникают преимущественно под нагрузкой (турбояма, дергания при 2000-3000 об/мин), на холостом ходу работа стабильна.

Используйте диагностическое оборудование:

Сравните показания MAP в реальном времени с эталонными значениями для вашей модели авто.
Протестируйте работу N75 через принудированную активацию сканером – исправный клапан издает щелчки и меняет давление наддува.
Проверьте сопротивление клапана мультиметром (норма: 20-30 Ом), а у MAP – опорное напряжение (обычно 5V) и целостность вакуумного шланга.

Критерий	Неисправность N75	Неисправность MAP
Типичные ошибки	P0243, P0299, P0033	P0106, P0107, P0108
Давление наддува	Скачкообразное или постоянно низкое	Стабильно заниженное/завышенное
Влияние на холостой ход	Минимальное	Провалы оборотов, вибрации

Окончательно исключить неисправность MAP поможет проверка вакуумных магистралей и тест давления в коллекторе механическим манометром. Если фактическое давление совпадает с данными исправного датчика – проблема в N75 или турбине.

Профилактическая чистка N75 во время ТО

Чистка клапана N75 при плановом техническом обслуживании предотвращает сбои в работе турбонаддува, вызванные загрязнением подвижных элементов. Забитый клапан теряет точность регулировки давления наддува, что провоцирует турбояму, рывки при разгоне и ошибки по давлению в системе.

Основные источники загрязнения – картерные газы с масляной взвесью и пыль из впускного тракта. Отложения накапливаются на штоке клапана, соленоиде и внутренних каналах, снижая скорость срабатывания и герметичность седла.

Порядок выполнения чистки

Необходимые материалы:

Очиститель карбюратора или электронных контактов
Мягкая кисть (зубная щётка)
Безворсовые салфетки
Сжатый воздух

Этапы процедуры:

Снять клапан: отключить электроразъём, ослабить хомуты, демонтировать шланги и крепёж корпуса.
Очистить поверхности: распылить очиститель на корпус, шток и посадочные плоскости.
Промыть каналы: залить очиститель во входные/выходные отверстия, выдержать 3-5 минут.
Обработать механически: аккуратно прочистить шток и полости кистью без нажима.
Удалить остатки: продуть сжатым воздухом, протереть салфеткой.
Проверить подвижность: шток должен свободно перемещаться пальцем без заеданий.
Установить клапан: подключить шланги с герметизацией стыков, зафиксировать разъём.

Критические предупреждения:

Запрещено погружать клапан в жидкость – влага повредит электромагнитную катушку
Не применять металлические щётки или абразивы – деформация штока приведёт к заклиниванию
Избегать попадания очистителя на резиновые уплотнители – возможна деградация материала

Рекомендуемая периодичность чистки – каждые 40-50 тыс. км пробега или при появлении симптомов неисправности турбины. Для автомобилей с пробегом свыше 150 тыс. км интервал сокращают до 30 тыс. км.

Критерии для замены неремонтопригодного клапана N75

После диагностики клапана N75 и подтверждения его неисправности, необходимо определить возможность ремонта. Если клапан признан неремонтопригодным, его замена становится обязательной. Основными критериями для такого решения служат физические повреждения компонента, делающие восстановление невозможным или экономически нецелесообразным.

Необратимые дефекты проявляются в виде механических поломок, нарушения целостности материалов или критического износа внутренних элементов. Эти признаки исключают чистку, регулировку или частичный ремонт, требуя установки нового узла для корректной работы турбонаддува и системы управления двигателем.

Ключевые признаки неремонтопригодности:

Механические разрушения: Трещины в корпусе, сломанные крепежные ушки, деформация штуцеров или впускных патрубков.
Внутренние повреждения: Заклинивание штока или поршня, не устраняемое промывкой, поломка возвратной пружины.
Износ электрической части: Обрыв катушки соленоида, замыкание обмотки, окисление контактов, приводящее к нестабильному сопротивлению.
Потеря герметичности: Неустранимый подсос воздуха через корпус или износ уплотнительных колец, вызывающий утечки вакуума.

Дополнительные факторы для замены:

Отсутствие ремкомплектов: Невозможность приобрести заменяемые компоненты (прокладки, диафрагмы, пружины).
Экономическая неэффективность: Стоимость ремонта превышает 70% цены нового клапана.
Повторные отказы: Рецидивирующие неисправности после попыток восстановления.

Критерий	Проверка	Решение
Обрыв катушки	Измерение сопротивления (норма: 14-30 Ом)	Замена при отсутствии показаний
Зависание штока	Подача 12V на контакты, контроль щелчка	Замена при отсутствии реакции
Разгерметизация	Вакуумный тест с манометром	Замена при падении давления >20% за 10 сек

Важно: При наличии любого из перечисленных дефектов эксплуатация автомобиля запрещена – неисправный клапан вызывает перебои в работе турбины, рывки при разгоне или переход в аварийный режим двигателя. Установка нового оригинального или сертифицированного аналога – единственное надежное решение.

Демонтаж старых креплений и вакуумных патрубков

Отсоедините электрический разъем клапана N75, аккуратно нажав на фиксатор и потянув колодку назад. Осмотрите состояние контактов разъема на предмет окисления или повреждений – это может быть причиной неисправности.

Определите количество и тип вакуумных шлангов, подключенных к корпусу клапана (обычно их три: от турбокомпрессора, к актуатору турбины и впускному коллектору). Запомните схему подключения или сфотографируйте ее для точной последующей сборки.

Порядок снятия компонентов

Ослабьте хомуты крепления вакуумных шлангов с помощью отвертки или пассатижей. Не повреждайте ниппели клапана.
Снимите все шланги поочередно, аккуратно проворачивая их для легкого отсоединения. Проверьте их целостность – трещины или размягчение требуют замены.
Открутите крепежный болт/винт, фиксирующий корпус N75 к кронштейну двигателя (чаще используется один болт под ключ на 10 мм).
Извлеките клапан вместе с крепежной скобой, прилагая умеренное усилие. Избегайте деформации окружающих компонентов.

Важно: Заглушите открытые концы снятых вакуумных шлангов чистыми пробками во избежание попадания мусора в систему.

Установка нового клапана N75: пошаговая инструкция

Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отсоединена. Подготовьте новый клапан N75 (совместимый с вашей моделью двигателя), набор ключей и фигурную отвертку. Расположение клапана зависит от марки авто: обычно он крепится на турбине, впускном коллекторе или межохладителях.

Визуально проверьте состояние вакуумных шлангов и электрического разъема – при обнаружении трещин или повреждений замените их. Очистите посадочное место от грязи ветошью. Зафиксируйте маркировку шлангов (например, фотосъемкой), чтобы избежать ошибок подключения.

Последовательность действий:

Отсоедините электрический разъем: нажмите на фиксатор и аккуратно потяните колодку проводов.
Снимите вакуумные шланги: поочередно ослабьте хомуты (если есть) и стащите трубки со штуцеров клапана.
Открутите крепежные болты/гайки (обычно 2 шт.) с помощью ключа или отвертки.
Извлеките старый клапан N75 вместе с резиновой прокладкой (при наличии).
Установите новую прокладку (если предусмотрена конструкцией) на посадочное место.
Приложите новый клапан, совместив крепежные отверстия, зафиксируйте болтами/гайками без перетяжки.
Подключите вакуумные шланги в строгом соответствии с маркировкой (A-B-C или цветовой схемой).
Наденьте электрический разъем до характерного щелчка фиксатора.

После монтажа подключите аккумулятор и произведите пробный запуск двигателя. Проверьте отсутствие подсоса воздуха в местах соединений (шипящие звуки). Протестируйте работу турбины на разных оборотах: плавный набор мощности без рывков и ошибок на приборной панели подтверждает корректность установки.

Тестирование работы турбины после замены клапана N75

После установки нового клапана N75 выполните проверку герметичности всех вакуумных шлангов и соединений. Убедитесь в отсутствии трещин, перегибов или неплотных фитингов, особенно на патрубках между клапаном, турбокомпрессором и актуатором. Заведите двигатель и прислушайтесь к посторонним шипящим звукам в подкапотном пространстве.

Подключите диагностический сканер к порту OBD-II. Считайте текущие параметры работы двигателя в реальном времени, уделяя особое внимание показателям давления наддува. Сравните фактические значения с заданными блоком управления при разных режимах работы мотора.

Порядок динамического тестирования

Холостые обороты: Проверьте стабильность работы (норма: 700-900 об/мин)
Плавный разгон:
- Медленно увеличьте обороты до 3000 об/мин
- Отслеживайте плавность роста давления на сканере
Резкое ускорение:
- Резко выжмите педаль акселератора
- Контролируйте время отклика турбины (не более 1-2 сек)

Параметр	Нормальная работа	Признаки неисправности
Давление наддува	Соответствует заводским спецификациям	Скачки, недодув или передув
Разгонная динамика	Ровное ускорение без провалов	Турбояма, рывки, черный дым
Звук турбины	Равномерный свист под нагрузкой	Скрежет, визг, гул подшипников

При тест-драйве оцените отсутствие ошибок P0234, P0299 или P2262 в памяти ЭБУ. Убедитесь, что актуатор турбины корректно регулирует геометрию крыльчатки во всем диапазоне оборотов. Если наблюдаются отклонения – проверьте цепь управления клапана N75 и давление в топливной рампе.

Сброс адаптаций блока управления двигателем

Сброс адаптаций блока управления двигателем (ЭБУ) – процедура принудительного обнуления накопленных корректировок топливоподачи, холостого хода, фаз газораспределения и других параметров. Это необходимо после замены N75, датчиков массового расхода воздуха (ДМРВ), регулятора холостого хода (РХХ) или чистки дроссельной заслонки, так как старые адаптации не соответствуют новым условиям работы системы.

ЭБУ постоянно адаптируется к износу компонентов, качеству топлива и условиям эксплуатации, сохраняя корректировки в памяти. После замены неисправных деталей эти "подстроенные" значения становятся некорректными и могут вызывать плавающие обороты, провалы мощности или повышенный расход топлива. Сброс позволяет ЭБУ начать процесс обучения с нуля на основе актуальных данных с датчиков.

Методы сброса адаптаций

Выполнить сброс можно несколькими способами:

Через диагностическое оборудование (специализированные сканеры типа VCDS, DELPHI, Launch):
- Подключение к диагностическому разъему OBD-II.
- Выбор раздела "Адаптации" → "Дроссельная заслонка" / "Idle adaptation" → "Сброс" или "Basic settings".
Отключение питания ЭБУ:
1. Заглушить двигатель и вынуть ключ зажигания.
2. Снять минусовую клемму с АКБ на 10-15 минут.
3. Нажать педаль тормоза на 20 секунд для снятия остаточного напряжения.
4. Вернуть клемму и выполнить процедуру обучения холостого хода (запуск двигателя без нажатия педали газа, прогрев до 80-90°C с последующим 5-минутным простоем на холостых оборотах).

Важно: После сброса ЭБУ проходит этап повторной адаптации (обычно 50-150 км пробега). В этот период возможны нестабильные обороты или снижение динамики – это нормально. Если симптомы не исчезли после пробега, ищите другие неисправности.

Контроль давления при пробной поездке

Пробная поездка с подключенным манометром позволяет оценить работу клапана N75 в динамике под реальной нагрузкой. Для этого манометр подсоединяется к магистрали управления турбиной или вакуумному шлангу ведущему к актуатору турбокомпрессора. Важно обеспечить надежную фиксацию прибора в зоне видимости водителя или пассажира для считывания показаний во время движения.

Во время теста анализируют соответствие фактического давления наддува расчетным значениям ЭБУ на разных режимах. Разгоняются поэтапно: плавный старт с малой нагрузкой, ускорение при оборотах 2000-3000 об/мин, резкий разгон "педаль в пол" до 4000-5000 об/мин. На каждом этапе фиксируют:

Показания манометра в момент открытия дросселя
Стабильность удержания давления при постоянных оборотах
Скорость сброса давления при отпускании педали газа

Типичные признаки неисправности N75 при тест-драйве:

Симптом	Возможная причина
Скачкообразные показания	Заедание клапана, загрязнение каналов
Давление ниже нормы	Зависание в открытом положении
Превышение давления	Заклинивание в закрытом состоянии
Задержка роста/падения	Износ катушки, снижение быстродействия

Параллельно отслеживают реакцию двигателя: рывки при разгоне, переход в аварийный режим с ошибками P0234/P0299. Данные манометра сопоставляют с диагностируемыми значениями блока управления через OBD-сканер для выявления расхождений между фактическим и целевым давлением.

Мониторинг отсутствия ошибок через OBD2 сканер

После проверки механической части клапана N75 подключите OBD2 сканер к диагностическому разъему автомобиля (расположен обычно под рулевой колонкой). Включите зажигание, запустите диагностическую программу и перейдите в раздел чтения ошибок двигателя (ECU). Убедитесь, что в памяти электронного блока управления отсутствуют коды неисправностей, связанные с системой наддува или управлением давлением турбины, например:

P0243 – обрыв цепи управления N75;
P0299 – недостаточное давление наддува;
P0234 – перегрузка турбокомпрессора. Отсутствие ошибок не гарантирует 100% исправность клапана, но исключает критичные сбои в его электрической цепи или управляющих сигналах ЭБУ.

Анализ параметров в реальном времени

В режиме Live Data отследите ключевые показатели:

Запрошенное давление наддува (Requested Boost) – значение, заданное блоком управления.
Фактическое давление наддува (Actual Boost) – данные с датчика MAP.
ШИМ-сигнал N75 (Duty Cycle %) – процент времени открытия клапана.

Параметр	Нормальная работа	Признак неисправности N75
Разница Requested/Actual Boost	Менее 0.2 Bar на средних оборотах	Постоянное превышение >0.5 Bar, запаздывание реакции
ШИМ N75 на холостом ходу	60-80% (зависит от модели)	0%, 100% или фиксированное значение
Динамика ШИМ при резком газе	Плавное изменение 65% → 95% → 40%	Резкие скачки, отсутствие коррекции

Важно: Запустите двигатель и выполните тест-драйв. При разгоне (2500-4000 об/мин) фактический наддув должен быстро достигать заданного ЭБУ значения с минимальным отклонением. Если давление недобирается или возникает переспул, а ШИМ N75 неадекватно реагирует на нагрузку – клапан требует углубленной проверки или замены.

Срок службы и регламент обслуживания клапана N75

Клапан N75 не имеет строго регламентированного срока службы и способен функционировать 150-200 тыс. км пробега при нормальных условиях эксплуатации. Его ресурс напрямую зависит от качества воздуха, исправности системы вентиляции картера, регулярности замены воздушного фильтра и моторного масла. Агрессивная манера вождения, постоянные перепады температур и загрязнение масляными парами существенно сокращают жизненный цикл компонента.

Производители не предусматривают плановой замены клапана N75, но рекомендуют проверять его состояние при каждом техническом обслуживании (каждые 15-30 тыс. км). Диагностика обязательна при появлении симптомов неисправности турбины: рывках при разгоне, потере мощности, кодах ошибок P0243 или P0299. Внеплановое обслуживание также требуется после замены турбокомпрессора или ремонта системы управления двигателем.

Проблема	Действие
Загрязнение сажей/маслом	Очистка без разборки, замена воздушного фильтра
Заклинивание штока	Промывка WD-40, при неудаче – замена
Обрыв/короткое замыкание обмотки	Обязательная замена клапана
Разгерметизация вакуумных шлангов	Замена повреждённых патрубков

Список источников

Клапан N75 регулирует давление турбонаддува в двигателях TDI и TSI. Его неисправность вызывает потерю мощности, ошибки по давлению наддува или переход в аварийный режим.

Проверка включает диагностику сопротивления обмотки, механического заклинивания, утечек вакуума и корректности работы от блока управления. Для точной верификации требуются мультиметр, вакуумный насос и сканер ошибок.

Литература и ресурсы

Официальные сервисные руководства VAG (Volkswagen, Audi, Skoda)
Технические бюллетени Bosch по системам турбонаддува
Специализированные автомобильные форумы: Drive2, VW-Club, Diesel Forum
Видеоинструкции каналов "АвтоМастер", "Гараж 54"
Книга "Диагностика электронных систем двигателя" (Ю. Горяинов)
Электронные базы данных Autodata и ELSA
