Клапан ВКГ - как он работает, как его проверить и поменять
Статья обновлена: 18.08.2025
Клапан вентиляции картерных газов (ВКГ) – ключевой компонент системы смазки и вентиляции двигателя автомобиля.
Его корректная работа предотвращает попадание масляных паров во впускной тракт, снижает токсичность выхлопа и защищает ДВС от повышенного износа.
В статье детально рассмотрены устройство клапана ВКГ, методы диагностики неисправностей и пошаговый алгоритм замены для самостоятельного выполнения работ.
Типичное расположение клапана ВКГ в подкапотном пространстве
Клапан вентиляции картерных газов (ВКГ) обычно монтируется в верхней части двигателя для обеспечения эффективного сбора газов. Наиболее распространенное место установки – клапанная крышка двигателя, где он крепится непосредственно к корпусу маслоотделителя или интегрирован в систему шлангов, ведущих к впускному коллектору.
В зависимости от конструкции двигателя, клапан может располагаться на тыльной стороне впускного коллектора, на блоке цилиндров возле ГБЦ или на кронштейне возле дроссельного узла. В поперечно расположенных силовых агрегатах его часто смещают к левому или правому крылу для упрощения компоновки.
Ключевые зоны размещения:
- Клапанная крышка – крепление фланцевым соединением или через резиновую прокладку
- Блок цилиндров – монтаж на специальной площадке с подводящими каналами
- Впускной коллектор – установка на фланце или через переходник
- Зона дроссельной заслонки – соединение с системой впуска коротким патрубком
Конструктивные особенности современных клапанов ВКГ
Современные клапаны вентиляции картерных газов (ВКГ) преимущественно изготавливаются из термостойких композитных материалов, сочетающих полиамид с армирующими стекловолоконными добавками. Это обеспечивает устойчивость к агрессивной среде картерных газов и температурам до +150°C. Корпус проектируется с интегрированными каналами переменного сечения, оптимизированными под ламинарное течение газов и минимизацию отложений сажи.
Ключевым элементом конструкции является вакуумная мембрана из EPDM-резины, сохраняющая эластичность при экстремальных перепадах температур. Её геометрия рассчитана на точное позиционирование штока в зависимости от величины разрежения во впускном коллекторе. Для предотвращения заклинивания в базовой части клапана устанавливается тефлоновое уплотнительное кольцо, исключающее прикипание подвижных компонентов.
Основные инновационные решения
Производители внедряют многоуровневые системы фильтрации:
- Циклонные сепараторы центробежного типа для первичного отделения масляного аэрозоля
- Лабиринтные камеры с инерционными перегородками
- Сменные фильтрующие элементы с пористостью 5-10 микрон
В электронно-управляемых версиях клапанов реализованы:
- Шаговый электропривод штока вместо вакуумного привода
- Встроенный датчик Холла для контроля положения мембраны
- ШИМ-модуляция потока газов по сигналу ЭБУ двигателя
| Параметр | Механический клапан | Электромагнитный клапан |
|---|---|---|
| Диапазон регулировки | 20-85% потока | 5-100% потока |
| Скорость срабатывания | 150-300 мс | 50-80 мс |
| Ресурс циклов | ≈500 000 | ≈1 200 000 |
Важная особенность – применение магнитных демпферов в штоковом механизме, гасящих резонансные колебания мембраны при пульсации разрежения. В верхней крышке монтируется лабиринтный маслоотражатель, снижающий проникновение капель масла в камеру мембраны. Современные модели оснащаются диагностическими фланцами для подключения сканера без демонтажа.

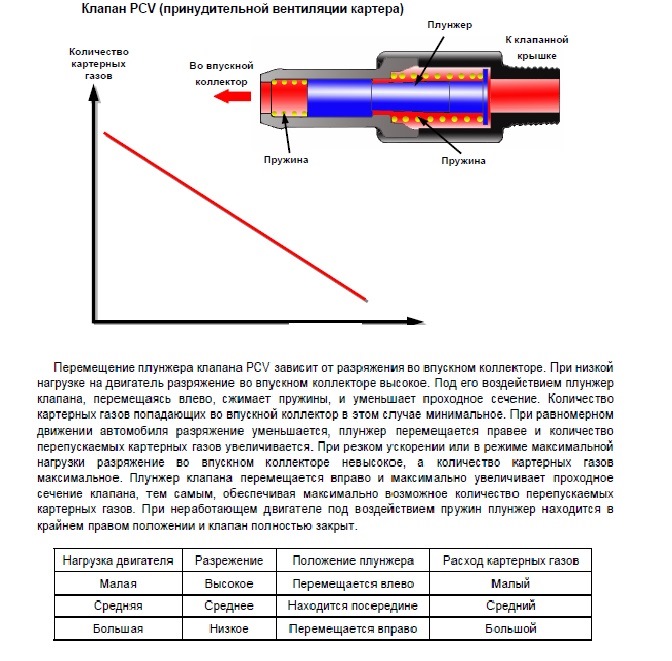

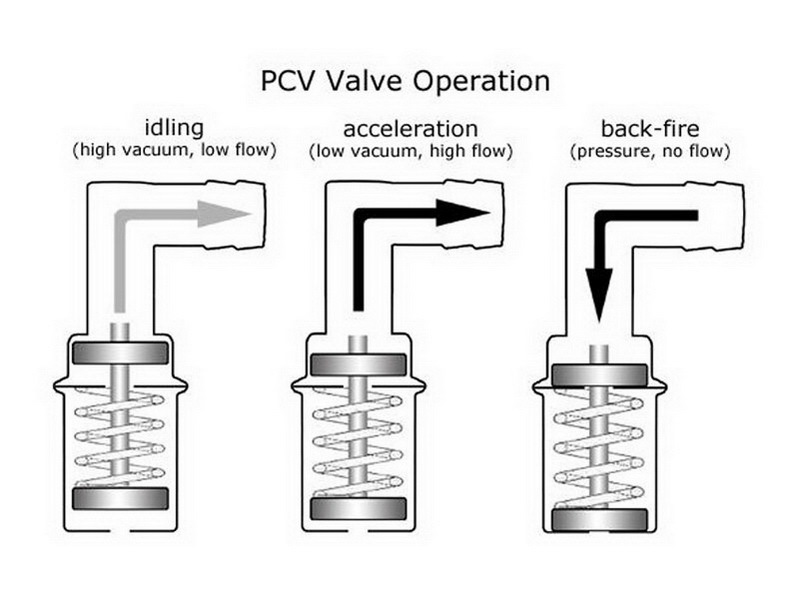

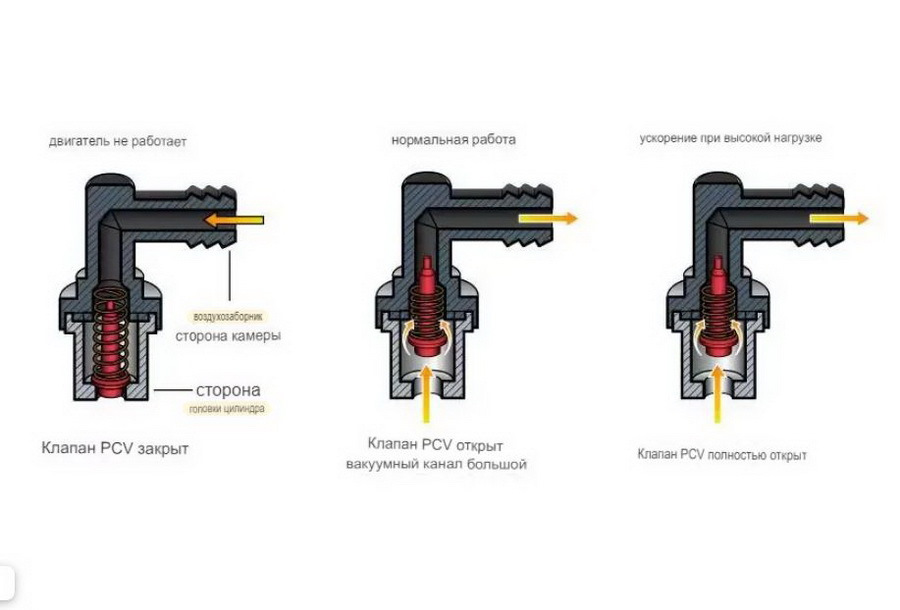

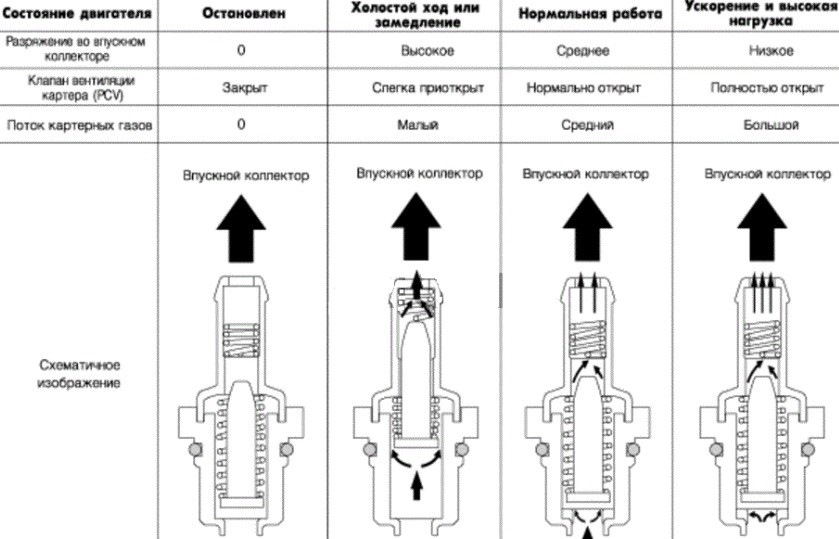

Принцип работы клапана ВКГ на холостых оборотах
При работе двигателя на холостом ходу разряжение во впускном коллекторе достигает максимальных значений. Это разряжение через вакуумный шланг воздействует на диафрагму клапана ВКГ (вентиляции картерных газов), преодолевая сопротивление пружины и открывая проходной канал.
Открытый клапан создает путь для картерных газов из подпространства клапанной крышки во впускной тракт. Газы смешиваются с воздухом, поступающим через дроссельную заслонку, и направляются в камеры сгорания для дожигания, предотвращая скопление вредных паров в картере.
Особенности процесса на холостом ходу
Ключевые аспекты функционирования системы:
- Регуляция потока: Скорость потока газов пропорциональна степени разряжения в коллекторе
- Контроль давления: Поддержание в картере легкого разрежения (-15...-25 мм рт. ст.)
- Предотвращение подсоса: Блокировка проникновения воздуха из впускного тракта в картер
| Параметр | Состояние клапана | Воздействие на двигатель |
|---|---|---|
| Высокое разряжение (≥ 500 мбар) | Полностью открыт | Максимальная продувка картера |
| Рабочая температура (85-95°C) | Частично открыт | Стабилизация оборотов холостого хода |
Неисправность клапана в этом режиме проявляется плавающими оборотами, густым белым дымом из выхлопной трубы или характерным шипением при снятии маслозаливной крышки.
Режим работы клапана ВКГ под нагрузкой двигателя
При значительной нагрузке двигателя (разгон, движение под уклон, буксировка) во впускном коллекторе создается высокое разрежение. Это разрежение через вакуумный шланг воздействует на диафрагму клапана ВКГ, преодолевая сопротивление возвратной пружины.
Диафрагма перемещает шток, который полностью перекрывает канал для картерных газов. В результате газы из картера перестают поступать во впускной тракт, предотвращая разжижение топливно-воздушной смеси и нарушения горения. Одновременно снижается риск попадания масляного тумана в камеру сгорания.
Особенности работы при нагрузке
Ключевые условия срабатывания:
- Обороты двигателя выше холостых (обычно от 1,500 об/мин)
- Значительное открытие дроссельной заслонки (>40-50%)
- Длительность фазы закрытия пропорциональна степени нагрузки
Последствия некорректной работы:
- При неполном закрытии:
- Плавающие обороты под нагрузкой
- Детонация из-за обедненной смеси
- При заклинивании в закрытом состоянии:
- Повышенное давление в картере
- Выдавливание сальников и прокладок
| Параметр | Состояние клапана | Влияние на двигатель |
|---|---|---|
| Разрежение в коллекторе | Высокое (>50 кПа) | Клапан полностью закрыт |
| Давление картерных газов | Повышенное | Риск масляных утечек |
Проверка работоспособности в данном режиме требует создания нагрузки на стенде или в ходе дорожного теста с контролем вакуумных показателей и скорости реагирования штока клапана.
Наиболее частые признаки неисправности клапана ВКГ
Некорректная работа клапана вентиляции картерных газов напрямую влияет на стабильность работы двигателя и состав топливовоздушной смеси. Игнорирование симптомов приводит к ускоренному износу деталей силового агрегата и увеличению расхода эксплуатационных жидкостей.
Четкое распознавание характерных признаков позволяет своевременно диагностировать проблему и предотвратить более серьезные поломки. Ключевые симптомы проявляются в изменении поведения двигателя и визуально наблюдаемых эффектах.
Основные симптомы неисправности
- Неустойчивые холостые обороты ("плавание" стрелки тахометра, вибрации)
- Повышенный расход моторного масла без видимых подтеков
- Белый маслянистый налет на корпусе дроссельной заслонки и впускном коллекторе
- Появление густого белого дыма из выхлопной трубы при резком нажатии на газ
- Затрудненный запуск двигателя (особенно "на холодную")
- Падение мощности и провалы при разгоне
- Характерное шипение или свист из области клапана при работе мотора
- Активация индикатора "Check Engine" с ошибками по обеднению смеси (P0171)
Критические последствия забитого или заклинившего клапана ВКГ
Забитый или заклинивший клапан системы вентиляции картерных газов (ВКГ) вызывает цепь необратимых нарушений в работе двигателя. Нарушается циркуляция картерных газов, что провоцирует резкий рост давления внутри картера. Избыточные газы начинают искать альтернативные пути выхода, интенсивно просачиваясь через уплотнения и сальники коленчатого вала.
Масло, смешанное с агрессивными кислотами и частицами сажи из картерных газов, попадает во впускной тракт и камеру сгорания. Это вызывает лавинообразное накопление нагара на клапанах, поршнях и кольцах. Одновременно масло разжижается несгоревшим топливом и теряет смазывающие свойства, что катастрофически ускоряет износ трущихся поверхностей.
Основные риски и повреждения
- Разрушение сальников и прокладок: выдавливание масла через сальники коленвала, повреждение прокладки клапанной крышки или поддона картера.
- Масложор: резкое увеличение расхода масла из-за его попадания в цилиндры через систему вентиляции.
- Детонация и снижение мощности: нарушение состава топливной смеси из-за загрязнения впускного коллектора и датчиков кислорода.
| Система | Последствия отказа |
|---|---|
| Система смазки | Разжижение масла, закоксовка масляных каналов, масляное голодание |
| ЦПГ | Заклинивание поршневых колец, задиры на гильзах цилиндров |
| Турбина (если есть) | Загрязнение лопаток, ускоренный износ вала турбокомпрессора |
- Катализатор и сажевый фильтр: попадание масла в выхлопную систему приводит к их оплавлению или засорению.
- Гидрокомпенсаторы: завоздушивание системы из-за разжиженного масла вызывает стук и ускоренный износ ГРМ.
- ЭБУ двигателя: ошибки по датчикам кислорода, пропуски зажигания, переход в аварийный режим.
Игнорирование симптомов неисправности клапана ВКГ провоцирует каскадный отказ критических узлов двигателя. В наиболее тяжелых случаях требуется капитальный ремонт силового агрегата из-за деформации шатунов, разрушения поршней или заклинивания коленвала.
Необходимые инструменты для проверки и замены ВКГ
Для диагностики состояния клапана вентиляции картерных газов потребуется минимальный набор инструментов, позволяющий выполнить визуальный осмотр и базовые тесты работоспособности системы. Основное внимание уделяется проверке подвижности механизмов, герметичности трубок и отсутствию закоксовки внутренних каналов.
Замена ВКГ требует более расширенной комплектации, так как часто связана с демонтажем других компонентов двигателя (воздуховодов, коллектора) и заменой уплотнителей. Обязательно подготовьте новые расходные материалы перед началом работ для исключения простоя.
Инструменты для проверки ВКГ
- Фонарик для детального осмотра клапана и патрубков
- Пинцет или тонкие плоскогубцы для аккуратного извлечения клапана из посадочного гнезда
- Компрессор или насос с манометром для проверки давления/вакуума в системе
- Чистая ветошь для удаления масляных отложений
- Очиститель карбюратора для промывки внутренних каналов
Инструменты для замены ВКГ
- Набор отверток (крестовых и шлицевых)
- Головки и трещотка (размеры 8-13 мм в зависимости от модели авто)
- Вороток с удлинителем для доступа к сложным креплениям
- Плоскогубцы с тонкими губками для фиксации хомутов
- Новый клапан ВКГ (оригинальный или аналог)
- Прокладка/уплотнительное кольцо (при наличии в комплекте)
- Безворсовая салфетка для очистки посадочного места
- Силиконовый герметик (термостойкий, при необходимости)
| Тип работ | Критичные инструменты | Дополнительно |
|---|---|---|
| Проверка | Фонарик, компрессор | Очиститель, пинцет |
| Замена | Головки, новый ВКГ | Герметик, салфетка |
Важно: При замене клапана на турбированных двигателях может потребоваться специальный съемник для демонтажа вакуумных модуляторов. Для моделей с электронным управлением ВКГ необходим сканер ошибок для сброса кодов ЭБУ после установки.
Визуальная диагностика состояния клапана ВКГ
Визуальный осмотр клапана вентиляции картерных газов (ВКГ) – первый этап диагностики, позволяющий выявить явные признаки неисправности без демонтажа. Проверка проводится при выключенном двигателе на остывшем силовом агрегате.
Основное внимание уделяется целостности корпуса клапана, шлангов системы вентиляции и их соединений. Ищите следы механических повреждений, деформаций или оплавления пластиковых элементов из-за контакта с горячими деталями двигателя.
Ключевые признаки неисправности при осмотре
Оцените состояние следующих компонентов:
- Корпус клапана: Трещины, сколы, сильная деформация. Наличие густых масляных отложений или смолистых наслоений на входном/выходном патрубках.
- Резиновые шланги: Расслоение стенок, трещины (особенно в местах изгиба), разрывы, затвердевание. Плотность посадки на штуцерах клапана и впускного коллектора/крышки клапанов (ослабление хомутов или растяжение резины).
- Сальник штока (если виден): Подтеки моторного масла вокруг посадочного места клапана в крышке клапанов/блоке.
- Ось/шток заслонки (на некоторых моделях): Чрезмерный люфт при попытке ручного покачивания (если конструкция позволяет).
Дополнительные действия для уточнения состояния:
- Отсоедините шланг, идущий от клапана ВКГ к впускному коллектору. Осмотрите внутреннюю поверхность на предмет обильных масляных отложений или жидкого масла.
- Аккуратно потрясите снятый клапан ВКГ (если он не электронный). Характерный стук шарика или заслонки внутри свидетельствует об износе механизма и потере герметичности в закрытом состоянии.
- Попытайтесь продуть клапан ртом или компрессором через разные патрубки (сверяясь со схемой работы для вашей модели). Клапан должен пропускать воздух только в одном направлении и блокировать его в другом. Отсутствие блокировки или проход воздуха в обе стороны указывает на неисправность.
| Внешний признак | Возможная неисправность клапана ВКГ |
|---|---|
| Масло в шланге до/после клапана | Забит сепаратор, избыточное давление в картере, износ клапана |
| Трещины/разрывы корпуса или шлангов | Подсос неучтенного воздуха, нарушение разрежения |
| Отсутствие стука при встряхивании (механический тип) | Залипание шарика/заслонки в открытом/закрытом положении |
| Свободное продувание в обе стороны | Разрушение внутреннего механизма, потеря герметичности |
Обнаружение любого из перечисленных дефектов требует углубленной проверки или замены клапана ВКГ и сопутствующих элементов системы вентиляции.
Механическая проверка подвижности штока клапана ВКГ
Для выполнения механической проверки штока клапана ВКГ потребуется демонтировать клапан с двигателя, предварительно отсоединив вакуумные шланги и электрический разъем. Очистите корпус и зону штока от нагара мягкой щеткой, избегая абразивных материалов, чтобы исключить повреждение поверхностей.
После демонтажа зафиксируйте клапан в тисках через мягкие прокладки, предотвращая деформацию корпуса. Убедитесь, что шток свободно перемещается вдоль оси – его ход должен составлять 3-8 мм в зависимости от модели. Проверьте отсутствие заеданий и посторонних шумов при движении.
Пошаговая процедура проверки
- Визуальный осмотр штока: Исследуйте поверхность на наличие коррозии, задиров или неравномерного износа
- Тест на плавность хода: Вручную перемещайте шток 10-15 раз, оценивая сопротивление:
- Легкое движение без рывков – норма
- Тугое скольжение или заклинивание – признак неисправности
- Контроль возвратной пружины: Убедитесь в полном возврате штока в исходное положение после отпускания
| Параметр | Нормальное состояние | Признак неисправности |
| Ход штока | Плавный, без заеданий | Рывки, необходимость приложения усилия |
| Положение в покое | Полностью утоплен | Выступ за пределы корпуса |
| Люфт | Отсутствует радиальное биение | Шатание при покачивании |
При обнаружении заклинивания или неравномерного хода выполните очистку штока жидкостью для карбюраторов. Если подвижность не восстановилась – клапан подлежит замене. Важно: запрещается прикладывать чрезмерное усилие или вытягивать шток полностью – это приведет к разрушению внутренних компонентов.
Тестирование клапана ВКГ с помощью вакуумного насоса
Для проверки герметичности клапана ВКГ потребуется ручной вакуумный насос с манометром и набором адаптеров, соответствующих штуцеру клапана. Перед началом работ двигатель должен быть выключен и остыть до безопасной температуры, а клемма «массы» аккумулятора отсоединена для предотвращения случайного запуска.
Отсоедините вакуумный шланг от клапана ВКГ, предварительно зафиксировав его положение маркером для правильной обратной сборки. Визуально оцените состояние шланга на отсутствие трещин, загибов или засоров. Подключите насос напрямую к штуцеру клапана, используя подходящий переходник для обеспечения плотного прилегания.
Последовательность проверки
- Плавно создайте разрежение 300-500 мбар (0.3-0.5 атм) с помощью насоса.
- Зафиксируйте показания манометра и наблюдайте за стрелкой в течение 1-2 минут.
- Проанализируйте результаты:
- Исправный клапан: стрелка манометра сохраняет положение без падения давления.
- Негерметичность: плавное или резкое снижение вакуума указывает на износ мембраны или засор седла.
- Проверьте реакцию на сброс давления: после отпускания насоса исправный клапан должен мгновенно вернуться в исходное состояние с характерным щелчком.
При обнаружении падения вакуума повторите тест 2-3 раза для исключения ошибки подключения. Если результат подтвердится – клапан подлежит замене. Дополнительно проверьте сопротивление катушки мультиметром (номинал 20-40 Ом), так как электрическая неисправность может имитировать механическую поломку.
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Удержание вакуума | Стабильные показания манометра | Падение давления >50 мбар/мин |
| Скорость срабатывания | Мгновенное открытие при сбросе вакуума | Задержка или отсутствие щелчка |
Демонтаж патрубков и фиксаторов старого клапана ВКГ
Отсоедините все воздушные патрубки от корпуса клапана ВКГ. Ослабьте хомуты крепления шлангов с помощью отвертки или торцевого ключа (в зависимости от типа хомутов). Аккуратно снимите резиновые шланги с входного и выходного штуцеров клапана, избегая резких рывков. Если патрубки "прикипели", обработайте соединения WD-40 или аналогичным составом.
Осмотрите крепежные элементы клапана. Обычно корпус фиксируется двумя болтами/гайками к впускному коллектору или кронштейну. Очистите резьбовые соединения от грязи щеткой. Обработайте фиксаторы проникающей смазкой при наличии коррозии. Используйте подходящий инструмент (чаще головку на 10 или 13 мм) для осторожного откручивания крепежа.
Последовательность демонтажа
- Ослабление хомутов: Полностью выкрутите винты хомутов отверткой
- Снятие патрубков:
- Сначала снимите шланг низкого давления (большего диаметра)
- Затем отсоедините шланг высокого давления (меньшего диаметра)
- Демонтаж крепежа:
Элемент Инструмент Особенности Монтажные болты Головка 10мм Удерживайте гайки снизу Кронштейны Торцевой ключ 8мм Проверьте наличие скрытых креплений - Извлечение клапана: Покачивая корпус из стороны в сторону, снимите узел с посадочного места
Проверьте состояние демонтированных патрубков. При наличии трещин, потертостей или утрате эластичности замените шланги. Очистите посадочное место на коллекторе от остатков прокладки и загрязнений металлической щеткой. Убедитесь в целостности резьбовых отверстий перед установкой нового клапана.
Извлечение клапана ВКГ с учетом особенностей его крепления
Перед демонтажем клапана ВКГ убедитесь в отсутствии давления в топливной системе. Для этого на работающем двигателе снимите крышку топливного модуля, после чего дайте мотору заглохнуть естественным образом. Отсоедините минусовую клемму аккумулятора для предотвращения случайного искрообразования.
Очистите зону вокруг клапана от загрязнений компрессором или щеткой. Тщательно осмотрите крепление: большинство клапанов ВКГ фиксируется пластиковым зажимом типа «ёлочка» или металлической скобой с пружинными усиками. Определите тип крепежа визуально – это критично для выбора инструмента и метода демонтажа.
Последовательность демонтажа
- Отсоединение разъёма: Нажмите на фиксатор колодки проводов и аккуратно снимите её с клапана, избегая перегибов проводки.
- Снятие топливных шлангов: Ослабьте хомуты крестовой отвёрткой или торцевой головкой. Сдвиньте шланги с патрубков клапана, предварительно подставив ёмкость для остатков топлива.
- Извлечение крепежа:
- Для пластикового зажима: Подденьте его по периметру плоской отвёрткой, равномерно вытягивая вверх без перекоса.
- Для металлической скобы: Сожмите боковые усики пассатижами до выхода из пазов, после чего извлеките скобу целиком.
- Выемка клапана: Покачивающими движениями с одновременным подтягиванием на себя извлеките корпус из посадочного гнезда. Контролируйте целостность уплотнительного кольца на выходном патрубке.
| Тип крепления | Инструмент | Риски при демонтаже |
|---|---|---|
| Пластиковый зажим | Плоская отвёртка 5-7 мм | Поломка лапок фиксатора |
| Металлическая скоба | Узкогубцы или пассатижи | Деформация усиков, падение скобы в подкапотное пространство |
При закисании корпуса обработайте стык проникающей смазкой WD-40 и выждите 10-15 минут. Избегайте ударных воздействий – корпус клапана ВКГ содержит хрупкие компоненты. Если уплотнительное кольцо осталось в гнезде, аккуратно подцепите его пластиковым монтажным крючком.
Очистка посадочного места от нагара и отложений
Перед установкой нового клапана ВКГ критически важно обеспечить идеальную чистоту посадочного места в головке блока цилиндров. Любые остатки нагара, масляные отложения или частицы старой прокладки нарушат герметичность соединения, что приведет к утечкам газов и некорректной работе системы вентиляции картера.
Для удаления загрязнений используйте специализированные очистители карбюратора или инжектора, нанося состав на привалочную поверхность согласно инструкции производителя. Альтернативно допустимо аккуратное механическое удаление отложений пластиковым скребком или нейлоновой щеткой, избегая царапин на металле. Категорически запрещено применение абразивных материалов или стальных щеток.
Порядок выполнения работ
- Обезжиривание поверхности: Обработать зону контакта очистителем, выдержать 5-7 минут для размягчения нагара.
- Удаление отложений:
- Крупные частицы снять пластиковым инструментом под углом 45° к плоскости.
- Остатки удалить щеткой с синтетическим ворсом круговыми движениями.
- Контроль качества:
- Протереть поверхность белой безворсовой салфеткой – отсутствие следов сажи свидетельствует о чистоте.
- Проверить плоскость линейкой с щупом: допустимый зазор – не более 0.05 мм.
- Финишная обработка: Протереть посадочное место чистящей салфеткой, смоченной изопропиловым спиртом.
При обнаружении глубоких рисок или коррозии, нарушающих геометрию седла, требуется профессиональная фрезеровка поверхности на СТО. Установка клапана на поврежденное посадочное место гарантированно вызовет повторную неисправность.
Монтаж нового клапана ВКГ: последовательность и нюансы
Перед установкой нового клапана вентиляции картерных газов (ВКГ) тщательно очистите посадочное место на двигателе от остатков старой прокладки, масла и грязи. Используйте безворсовую ветошь и специальный очиститель, избегая попадания загрязнений внутрь впускного тракта. Убедитесь в отсутствии механических повреждений на привалочной поверхности блока цилиндров или клапанной крышки.
Проверьте комплектацию нового клапана: наличие уплотнительных колец или прокладки (часто идут в сборе), а также корректность конструкции согласно спецификации двигателя. Сравните геометрию старого и нового компонента – отклонения в размерах или форме патрубков недопустимы. Нанесите тонкий слой моторного масла на резиновые уплотнители для улучшения герметичности.
Пошаговая последовательность установки
- Аккуратно вставьте клапан в посадочное гнездо, совмещая направляющие выступы (при наличии)
- Равномерно затяните крепежные болты/гайки крест-накрест динамометрическим ключом с усилием, указанным в сервис-мануале (обычно 8-12 Н·м)
- Подсоедините вакуумные шланги согласно маркировке:
- Проверьте целостность хомутов
- Избегайте перегибов и натяжения трубок
- Установите на место воздуховоды и датчики, снятые для доступа
| Ключевые нюансы | Последствия нарушения |
|---|---|
| Перетяжка крепежа | Деформация корпуса, заклинивание клапана |
| Несоосность патрубков | Разгерметизация, подсос воздуха |
| Забытые заглушки на новом клапане | Неисправность системы вентиляции |
После монтажа обязательно выполните тестовый запуск двигателя: проверьте отсутствие шипения в зоне установки (признак вакуумной утечки) и работу на переходных режимах. Контролируйте отсутствие ошибок по системе вентиляции (коды P0171, P0506) через диагностический сканер через 50-100 км пробега.
Проверка герметичности соединений после замены
После установки нового клапана ВКГ критически важно убедиться в отсутствии утечек горючего газа через соединения. Непроверенные стыки могут привести к опасным скоплениям газа, возгоранию или отравлению. Даже микротрещины или недотянутые гайки способны вызвать постепенную разгерметизацию системы.
Перед проверкой тщательно очистите все соединения от грязи, масла и остатков герметика жёсткой щёткой. Убедитесь в правильности сборки: резьбовые патрубки должны быть затянуты с рекомендованным моментом (обычно 25–30 Нм), а уплотнительные кольца – установлены без перекосов.
Методы проверки герметичности
- Мыльный раствор:
- Приготовьте концентрированную смесь воды и хозяйственного мыла
- Нанесите кистью на все соединения: штуцеры, резьбу, места крепления клапана
- Подайте рабочее давление в систему (не запуская двигатель)
- Наблюдайте за появлением пузырей в течение 3–5 минут
- Диагностика сканером:
- Активируйте тест подачи топлива через диагностический разъём
- Контролируйте давление в рампе – падение более 0.5 бар/мин указывает на утечку
- Течеискатель:
- Используйте профессиональный газовый анализатор
- Проведите датчиком в 1–2 см от соединений при работающем двигателе
| Признак утечки | Действия |
|---|---|
| Появление пузырей на соединении | Сбросьте давление, перетяните крепёж, повторите проверку |
| Характерный запах газа | Немедленно заглушите двигатель, проветрите зону |
| Шипение в области клапана | Проверьте целостность уплотнителей и состояние резьбы |
При обнаружении утечки полностью сбросьте давление в топливной системе через специальный клапан на рампе. Замените деформированные уплотнительные кольца, обработайте резьбу графитовой смазкой и выполните затяжку динамометрическим ключом. Повторную проверку проводите через 10–15 минут после запуска двигателя.
Контрольная проверка работы ДВС с новым клапаном ВКГ
После установки нового клапана вентиляции картерных газов (ВКГ) запустите двигатель на холостом ходу и дайте ему прогреться до рабочей температуры. Внимательно отслеживайте стабильность оборотов холостого хода – они должны быть ровными, без плавания или провалов. Прислушайтесь к посторонним шумам (шипению, свисту) в зоне установки клапана и шлангов, что может указывать на негерметичность соединений.
Резко нажмите и отпустите педаль акселератора, наблюдая за реакцией двигателя. Резкий сброс газа не должен вызывать глушения мотора или заметных колебаний оборотов. Проверьте отсутствие видимого дыма сизого или сизо-белого цвета из маслозаливной горловины при открытии крышки на работающем двигателе – это косвенный признак корректной работы системы вентиляции.
Порядок диагностических действий
- Визуальный осмотр:
- Убедитесь в отсутствии подтёков масла в местах соединения клапана ВКГ с патрубками и впускным коллектором.
- Проверьте целостность и плотность прилегания всех резиновых шлангов системы.
- Проверка вакуума:
- На прогретом двигателе снимите тонкий вакуумный шланг с клапана ВКГ.
- Пальцем перекройте отверстие шланга – должен ощущаться устойчивый вакуум (на большинстве систем).
- Проверьте шток/мембрану клапана (если конструкция позволяет) – он должен свободно двигаться при создании разрежения шприцем.
- Контроль параметров сканером:
Параметр Нормальное состояние Долгосрочная коррекция топлива (LTFT) Стабильные значения вблизи ±5% Обороты холостого хода Ровные, соответствуют спецификации авто Положение РХХ / нагрузка на ХХ Стабильные, без резких скачков
Завершающий этап: Совершите тестовую поездку длительностью 15-20 минут, обращая внимание на отзывчивость двигателя при разгоне, отсутствие рывков или "чиханий". После поездки повторно осмотрите узел клапана ВКГ и патрубки на предмет подтёков масла или следов подсоса воздуха (пыльные дорожки). Корректная работа нового клапана подтверждается стабильными оборотами ХХ, отсутствием ошибок по бедной/богатой смеси (P0171, P0172 и аналоги) и нормальным расходом масла в дальнейшей эксплуатации.
Правила эксплуатации для продления срока службы ВКГ
Соблюдение регламента технического обслуживания двигателя – фундаментальное условие для долговечности вакуумного клапана глушителя (ВКГ). Несвоевременная замена масла, воздушного фильтра или использование некондиционных расходников провоцируют повышенное загрязнение системы вентиляции картера, создавая аномальную нагрузку на клапан.
Контроль состояния смежных систем напрямую влияет на ресурс ВКГ. Регулярная проверка герметичности вакуумных шлангов, исправности сапуна, отсутствия деформаций патрубков и корректной работы датчиков (ДМРВ, ДПДЗ) предотвращает возникновение избыточного давления или разрежения в картерном пространстве, снижая износ подвижных элементов клапана.
Ключевые рекомендации
Запрещенные действия:
- Эксплуатация с забитым воздушным фильтром (вызывает усиленное загрязнение масляными парами)
- Игнорирование течей масла в зоне клапанной крышки или сальников коленвала
- Принудительная промывка ВКГ агрессивными растворителями (ацетон, бензин)
- Механическая очистка седла клапана абразивами или металлическими инструментами
Обязательные процедуры:
- Диагностика ВКГ при каждом ТО (визуальный осмотр, проверка хода штока, тест на разрежение)
- Замена маслосъемных колпачков и поршневых колец при обнаружении повышенного расхода масла
- Использование исключительно оригинальных или сертифицированных аналогов при замене
- Контроль уровня и качества моторного масла (регламентная замена с промывкой системы)
Критично избегать: коротких поездок в мороз без прогрева двигателя – конденсат в картерных газах образует эмульсию, закоксовывающую механизм клапана.
Список источников
При подготовке материала использовались специализированные технические руководства, официальная документация автопроизводителей и экспертные публикации в автомобильной тематике. Акцент делался на точность описания устройства, диагностических процедур и ремонтных операций.
Ключевые источники включают профильную литературу по конструкции двигателей, сервисные мануалы ведущих брендов и практические рекомендации авторитетных специалистов. Все данные верифицированы на соответствие актуальным техническим стандартам.
- Официальные сервисные руководства Volkswagen Group, BMW, General Motors
- Технический справочник "Системы вентиляции картера двигателей внутреннего сгорания" (изд. "За рулём", 2021)
- Методические пособия по диагностике ДВС (НАМИ, 2020)
- Публикации в журнале "Авторемонт" №3-5 за 2022 год
- Протоколы испытаний клапанов ВКГ ГОСТ Р 54364-2019
- Экспертные материалы порталов "Автодоктор", "Моторпейдж"
- Учебное пособие "Устройство и ремонт топливных систем" (МАДИ, 2019)
