Клапаны Шредера - устройство и назначение

Статья обновлена: 18.08.2025

Клапан Шредера – специальное устройство для контролируемой подачи и измерения давления в системах с газообразными или жидкими средами.

Конструкция включает подпружиненный штифт, который автоматически герметизирует канал при отсутствии подключенного переходника, предотвращая утечки.

Наиболее распространён в автомобильных шинах, велосипедных камерах, холодильном оборудовании и гидравлических системах благодаря надёжности и простоте эксплуатации.

Устройство и основные компоненты клапана Шредера

Конструкция клапана Шредера представляет собой компактный запорно-спускной механизм, встроенный в ниппель шины или другого пневматического объекта. Его ключевая задача – обеспечить герметичное удержание давления при закрытом состоянии и контролируемый впуск/выпуск воздуха при подключении насоса или манометра. Работа основана на принципе действия обратного клапана, активируемого внешним воздействием.

Основные компоненты расположены внутри металлического корпуса с резьбой для монтажа в вентильное отверстие. Наружная часть включает защитный колпачок и стандартизированный штуцер для присоединения нагнетательного оборудования. Внутренние элементы обеспечивают автоматическое запирание и точное управление потоком воздуха.

Ключевые элементы конструкции

Корпус: Стальной или латунный цилиндр с резьбой, формирующий канал для воздуха и точку крепления.
Золотник (шток): Подвижный стержень с уплотнителем на конце, перекрывающий седло клапана под давлением изнутри.
Седло клапана: Коническая поверхность внутри корпуса, обеспечивающая герметичный контакт с золотником при закрытии.
Уплотнительное кольцо: Резиновая манжета на золотнике, создающая герметизацию при прижиме к седлу.
Возвратная пружина: Миниатюрная пружина, прижимающая золотник к седлу в состоянии покоя.
Защитный колпачок: Пластиковый или металлический колпак, предотвращающий загрязнение механизма и случайный сброс давления.

Компонент	Материал	Функция
Корпус	Латунь/Сталь	Несущая основа, резьбовое соединение
Золотник	Металл с резиновым уплотнителем	Открытие/закрытие воздушного канала
Пружина	Закаленная сталь	Автоматическое закрытие клапана
Колпачок	Пластик/Металл	Защита от грязи и механических повреждений

При подключении насоса штуцер надавливает на торец золотника, сжимая пружину и отодвигая уплотнитель от седла. Это открывает проход для воздуха. После отсоединения оборудования пружина мгновенно возвращает золотник в закрытое положение, блокируя обратный выход воздуха под давлением. Колпачок дополнительно страхует от случайного нажатия на золотник.

Принцип работы автомобильного золотникового клапана

Золотниковый клапан управляет потоком жидкостей или газов в гидравлических и пневматических системах автомобиля. Его ключевой элемент – цилиндрический золотник, перемещающийся внутри точного отверстия корпуса. Каналы в корпусе соединяются с магистралями системы, а положение золотника определяет их связь или перекрытие.

Работа основана на осевом смещении золотника под действием управляющего сигнала (механического, гидравлического или электрического). При движении золотника его поясок (рабочая кромка) открывает или блокирует проходные окна корпуса. Это перенаправляет поток рабочей среды (масла, воздуха) между входными, выходными и исполнительными линиями.

Ключевые особенности работы

Прямое управление потоком: Золотник физически перекрывает или открывает каналы.
Несколько позиций: Часто имеет нейтральное положение и рабочие позиции (например, "вперед/назад").
Герметизация: Достигается за счет минимальных зазоров между золотником и корпусом.
Возврат в исходное состояние: Обычно обеспечивается пружинами после снятия управляющего воздействия.

Типичное применение: Гидроусилитель руля (ГУР) – золотник реагирует на поворот руля, направляя масло в нужную полость силового цилиндра. При прямолинейном движении золотник находится в нейтрали, поддерживая давление в системе без передачи усилия.

Состояние золотника	Действие в системе
Нейтральное положение	Циркуляция жидкости без нагрузки
Смещение влево/вправо	Направление потока к исполнительному механизму

Сферы применения клапанов Шредера

Клапаны Шредера являются универсальным решением для систем, требующих герметичного подключения к источникам давления. Их конструкция с подпружиненным штоком обеспечивает автоматическое перекрытие канала при отключении оборудования.

Благодаря компактности и устойчивости к загрязнениям, эти клапаны доминируют в трёх ключевых областях. Стандартизация резьбовых соединений упрощает их интеграцию в различные промышленные и бытовые устройства.

Основные области эксплуатации

Шины: Стандартный компонент для автомобильных, велосипедных и авиационных покрышек. Обеспечивают быструю подкачку воздуха насосом и автоматическую блокировку при отсоединении шланга.

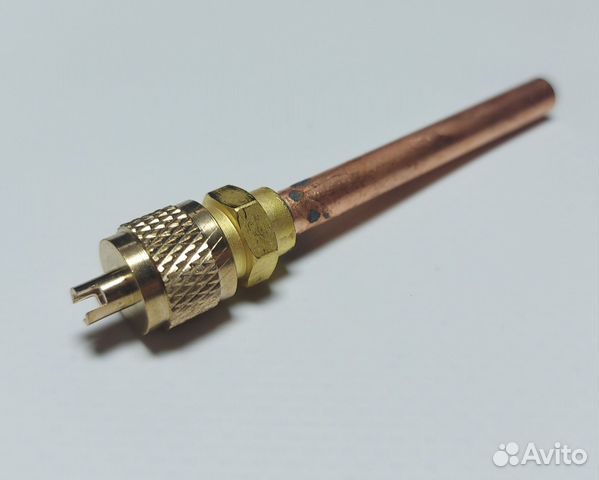

Кондиционеры: Применяются в сервисных портах сплит-систем и холодильного оборудования. Позволяют подключать манометрические коллекторы для заправки хладагентом и диагностики давления.
Гидравлика: Используются в гидравлических контурах промышленных станков, прессов и спецтехники. Обеспечивают безопасный замер давления масла и подключение вспомогательных систем без разгерметизации.

Правила обслуживания шинного ниппеля

Регулярная проверка давления в шинах обязательна для безопасности и сохранения ресурса покрышек. Контроль осуществляется через ниппель, требующий аккуратного обращения во избежание повреждения клапана или утечки воздуха.

Загрязнения – основная причина выхода ниппеля из строя. Песок, реагенты и грязь засоряют механизм клапана Шредера, провоцируя медленную разгерметизацию. Систематическая очистка предотвращает эту проблему.

Ключевые процедуры обслуживания

Соблюдайте последовательность действий при работе с ниппелем:

Перед измерением давления: удалите пыль и мусор вокруг отверстия сухой щеткой или тканью. Всегда снимайте защитный колпачок перед подключением манометра.
При подключении насоса/манометра: убедитесь, что штуцер устройства плотно прилегает к ниппелю без перекоса. Резьбовые наконечники закручивайте плавно до упора.
После подкачки: немедленно закрутите пластиковый или металлический колпачок. Он выполняет 3 функции:
- Защита резьбы от коррозии и загрязнений
- Дополнительное уплотнение против утечек
- Предотвращение попадания влаги в клапан

Критические запреты:

Действие	Риск	Альтератива
Применение острых предметов для очистки	Деформация сердечника клапана	Использование специализированных мягких ёршиков
Эксплуатация без колпачка	Засорение канала, коррозия	Всегда хранить запасные колпачки в автомобиле
Перетягивание при монтаже	Разрушение резьбы в вентильном отверстии	Затяжка с усилием не более 4-6 Н·м

Замену ниппеля выполняйте каждые 2-3 года или при появлении трещин на корпусе. Признаки износа включают затрудненный монтаж/демонтаж колпачка и постоянное падение давления. Для установки новых компонентов используйте динамометрический ключ.

Сравнение клапана Шредера с другими типами (Данлоп, Вудс)

Клапан Шредера (автомобильный) кардинально отличается от велосипедных стандартов Данлоп (Dunlop) и Вудс (Woods) по конструкции и принципу действия. Шредер использует подпружиненный шток с центральным штифтом, активируемым внешним ниппелем насоса, что обеспечивает высокое давление и надежную защиту от загрязнений. В отличие от него, Данлоп и Вудс относятся к категории механических клапанов с открытым корпусом.

Главное различие заключается в универсальности применения: Шредер доминирует в автомобильных шинах и высоконагруженных системах, тогда как Данлоп и Вудс исторически применяются в велосипедах, особенно в Европе и Азии. Ключевым недостатком Шредера считается сложность подкачки без специального насоса, тогда как велосипедные аналоги проще в обслуживании подручными средствами.

Сравнительные характеристики

Параметр	Шредер (Schrader)	Данлоп (Dunlop)	Вудс (Woods)
Конструкция	Металлический корпус, подпружиненный шток с клапаном	Резиновая трубка, прижимаемая давлением в шине	Упрощенный Данлоп с пластиковым колпачком-клапаном
Активация насосом	Требует нажатия на центральный штифт	Воздух подается напрямую через открытый канал	Аналогично Данлопу (колпачок снимается при накачке)
Давление	До 15+ Бар (авто, мото)	До 6-8 Бар (городские велосипеды)	До 4-5 Бар (прогулочные велосипеды)
Герметичность	Высокая (двойное уплотнение)	Средняя (зависит от износа резиновой трубки)	Низкая (колпачок – единственная защита)

Критические отличия Шредера:

Надежность: Защищен от грязи и коррозии металлическим корпусом, тогда как Данлоп/Вудс уязвимы к засорению.
Совместимость: Требует насос с фиксатором, для Данлоп/Вудс подходит любой велосипедный насос.
Ремонтопригодность: Шредер обслуживается заменой сердечника, Данлоп – заменой резиновой трубки, Вудс неремонтопригоден.

Список источников

При подготовке статьи о клапанах Шредера были использованы специализированные технические и автомобильные материалы. Основное внимание уделялось достоверности информации и актуальности данных.

Ниже представлен перечень ключевых источников, которые легли в основу объяснения устройства, принципа работы и назначения клапанов Шредера. Эти материалы обеспечивают глубокое понимание темы.

Автомобильные справочники и руководства по ремонту - Разделы, посвященные системам кондиционирования воздуха и пневматике.
Техническая документация от производителей клапанов (Schrader, Danfoss) - Описания характеристик, стандартов и спецификаций.
Учебные пособия по автомобильным системам охлаждения - Главы о заправочных портах и сервисных операциях.
Профильные статьи в автомобильных журналах - Обзоры сервисного оборудования и компонентов.
Отраслевые стандарты (SAE J1200, ISO 11425) - Требования к клапанам для шин и систем кондиционирования.
Энциклопедические ресурсы по автокомпонентам - Определения и классификации запорной арматуры.
