Клемма - что это и для чего нужна

Статья обновлена: 18.08.2025

Клемма – это специальное устройство для создания надёжного и безопасного электрического соединения между проводниками или между проводником и оборудованием.

Она необходима для быстрого монтажа и демонтажа контактов, предотвращения ослабления соединений, защиты от коротких замыканий и обеспечения стабильной передачи тока в электроцепях.

Основное назначение клемм в электрических соединениях

Клеммы обеспечивают механически прочное и электротехнически надежное соединение проводов между собой или с электрооборудованием. Они гарантируют стабильный токопроводящий контакт за счет создания контролируемой площади соприкосновения проводников под заданным усилием.

Исключают необходимость сложных операций вроде пайки или скруток, сокращая время монтажа и минимизируя "человеческий фактор". Позволяют оперативно заменять компоненты схемы без повреждения токоведущих жил при обслуживании или ремонте электроустановок.

Ключевые функции

  • Предотвращение окисления контактов: Герметичные корпуса и антикоррозионные материалы (латунь, медь с покрытием) блокируют доступ кислорода и влаги.
  • Защита от случайного замыкания: Диэлектрические оболочки изолируют оголенные участки проводов, исключая КЗ при касании токопроводящих частей.
  • Компенсация вибраций: Пружинные или винтовые зажимы сохраняют контактное давление при механических нагрузках.
Проблема соединений Решение через клеммы
Ослабление контакта (тепловое расширение/вибрация) Пружинный механизм поддерживает постоянное прижимное усилие
Электрохимическая коррозия (разные металлы проводников) Биметаллические пластины и покрытия нейтрализуют гальванические пары

Унификация подключений – клеммные колодки стандартизируют сечения проводов и типы контактов, обеспечивая совместимость компонентов от разных производителей. Это критически важно при сборке распределительных щитов или модернизации оборудования.

Почему нельзя обойтись без клемм в электромонтаже?

Прямая скрутка проводов неизбежно ослабевает со временем из-за вибраций и тепловых деформаций, что приводит к увеличению переходного сопротивления в месте контакта. Это вызывает локальный перегрев, оплавление изоляции и создаёт прямую угрозу возгорания.

Без клемм невозможно обеспечить стабильное соединение разнородных металлов (например, меди и алюминия), где гальваническая коррозия быстро разрушает контакт. Оголённые участки скруток также повышают риск случайного касания токоведущих частей.

Критические функции клемм

Критические функции клемм

  • Механическая фиксация: Винтовые или пружинные зажимы предотвращают самопроизвольное расшатывание соединения под нагрузкой.
  • Электроизоляция: Корпус клеммника исключает контакт проводов с внешней средой и случайное замыкание на корпус оборудования.
  • Защита от коррозии: Герметичные модели блокируют доступ кислорода, а специальные пасты нейтрализуют окисление контактов.

При монтаже распределительных щитов клеммные колодки позволяют оперативно переподключать цепи без демонтажа всей системы. В силовых линиях они равномерно распределяют давление на провод, исключая надлом жил и потерю сечения.

Без клемм С клеммами
Рост сопротивления на 40-60% за год Стабильность параметров в течение 10+ лет
До 68% возгораний из-за плохих контактов Соответствие ГОСТ Р 50571.5.52-2011 по пожаробезопасности

Клеммная колодка: разбираем устройство на примере

Клеммная колодка представляет собой модульное устройство для соединения проводов, состоящее из изолированного корпуса с металлическими токопроводящими элементами. Ее конструкция обеспечивает безопасное и надежное создание разъемных контактов без необходимости пайки или скрутки. Типичная винтовая модель включает несколько ключевых компонентов, работающих как единый механизм.

Рассмотрим классическую винтовую клеммную колодку на примере односекционного модуля. Основой служит корпус из термостойкого диэлектрика (полиамид, поликарбонат), устойчивого к нагреву и искрению. Внутри расположена токоведущая шина из меди или латуни с высокой электропроводностью. Сверху над шиной находится прижимная пластина, соединенная с регулировочным винтом.

Принцип работы и ключевые элементы:

  • Винт зажима – создает давление на провод при закручивании отверткой.
  • Прижимная пластина – равномерно распределяет усилие винта, предотвращая повреждение жилы.
  • Токоведущая шина – соединяет контакты соседних секций, обеспечивая непрерывность цепи.
  • Маркировочные пазы – на корпусе для обозначения номинала тока и полярности.
Компонент Материал Назначение
Корпус Полиамид Электроизоляция и механическая защита
Шина Луженая медь Передача тока между проводами
Винт Оцинкованная сталь Фиксация проводника в контактной зоне

Для подключения зачищенный провод вставляется в гнездо колодки до упора. При затяжке винта прижимная пластина плотно прижимает жилу к токоведущей шине, формируя стабильный электрический контакт. Клиновидная форма гнезда предотвращает выскальзывание даже при вибрациях. Двойные ограничители на корпусе исключают перекос винта и перетяжку соединения.

Основные материалы для изготовления клемм (пластик, металл)

Клеммы изготавливаются из двух ключевых групп материалов: металлов для токопроводящих элементов и пластиков для изолирующих корпусов. Выбор конкретного материала зависит от требований к электропроводности, механической прочности, термостойкости и устойчивости к коррозии.

Металлические компоненты обеспечивают передачу тока и механическое соединение проводов. Для них используются:

  • Медь и медные сплавы (латунь, бронза) – оптимальны для высокой проводимости и коррозионной стойкости.
  • Алюминий – применяется в бюджетных решениях, но требует защиты от окисления.
  • Сталь (оцинкованная, нержавеющая) – используется для пружинных элементов и крепежа из-за прочности.

Изоляционные корпуса выполняют защитные и маркировочные функции. Основные материалы:

  1. Полиамид (PA) – устойчив к температуре и механическим нагрузкам.
  2. Полипропилен (PP) – гибкий и химически стойкий, но менее термоустойчив.
  3. Поливинилхлорид (PVC) – бюджетный вариант с хорошей изоляцией.
  4. Термопластичные эластомеры (TPE) – для герметичных клемм.

Сравнение свойств материалов

Материал Ключевое преимущество Ограничение
Медь Лучшая проводимость Высокая стоимость
Латунь Прочность + проводимость Требует покрытия от окисления
Полиамид Термостойкость (до 120°C) Чувствителен к УФ-излучению
PVC Низкая цена + влагостойкость Деформируется при нагреве

Виды контактных групп внутри клеммников

Конструкция контактной группы определяет надежность соединения, удобство монтажа и область применения клеммника. Принцип фиксации проводника и передача тока напрямую зависят от типа внутреннего контакта.

Разнообразие решений позволяет адаптировать клеммники под конкретные задачи: от бытовой электропроводки до промышленных щитов с вибрационными нагрузками. Каждая технология имеет четкие эксплуатационные преимущества и ограничения.

Классификация по механизму фиксации

  • Винтовые: Проводник прижимается металлической пластиной винтом. Обеспечивают высокое усилие контакта, подходят для жестких и многопроволочных жил. Требуют периодической подтяжки из-за температурных деформаций.
  • Пружинные:
    • Рычажные: Фиксация рычажком, отжимающим прижимную пластину. Быстрый монтаж без инструмента.
    • Клавишные (Push-in): Провод вставляется в отверстие до щелчка, где пружина автоматически зажимает его. Оптимальны для одножильных проводов.
  • Ножевые (зажимные): Острый металлический "нож" прорезает изоляцию при защелкивании крышки, создавая контакт с жилой. Применяются для подключения кабелей в телекоммуникациях и слаботочных сетях.
  • Барьерные: Провод фиксируется между двумя металлическими пластинами винтами через шайбы. Используются для мощных цепей, высоковольтного оборудования и соединений большого сечения.
  • Втычные (IDC - Insulation Displacement Contact): Жилы вдавливаются в V-образные контакты с острыми кромками, прорезающими изоляцию. Распространены в кросс-модулях и разъемах.

Как работает винтовое соединение в клеммной колодке

Как работает винтовое соединение в клеммной колодке

Винтовое соединение реализуется через металлический зажим, приводимый в движение винтом. При вращении винта по часовой стрелке создаётся поступательное усилие, которое прижимает токопроводящую пластину (обычно латунную или медную) к оголённому концу провода. Это обеспечивает плотный контакт между проводником и клеммой.

Ключевой принцип – преобразование вращательного движения винта в линейное давление на провод. Сила прижима регулируется моментом затяжки: недостаточный крутящий момент приводит к слабому контакту и перегреву, а чрезмерный – к повреждению жилы или срыву резьбы. Для многожильных проводов часто применяются наконечники или прижимные площадки с насечками, предотвращающими расплющивание жил.

Этапы создания надёжного контакта

  1. Подготовка провода: снятие изоляции на длину, соответствующей глубине клеммного гнезда (обычно 5-10 мм).
  2. Фиксация: размещение оголённой жилы в пазу колодки под прижимной пластиной.
  3. Затяжка: вращение винта отвёрткой до ощутимого сопротивления, обеспечивая равномерное давление без деформации жилы.
Фактор Влияние на соединение
Форма прижимной пластины Плоская – для одножильных, вогнутая/с зубцами – для многожильных
Калибр провода Соответствие диапазону, указанному на колодке (например, 0.5-4 мм²)
Материал винта Сталь с антикоррозионным покрытием для сохранения усилия затяжки

Важно: Для поддержания стабильности соединения в условиях вибрации применяются контргайки или пружинные шайбы. В высоконагруженных цепях рекомендуется периодическая проверка момента затяжки из-за температурного расширения материалов.

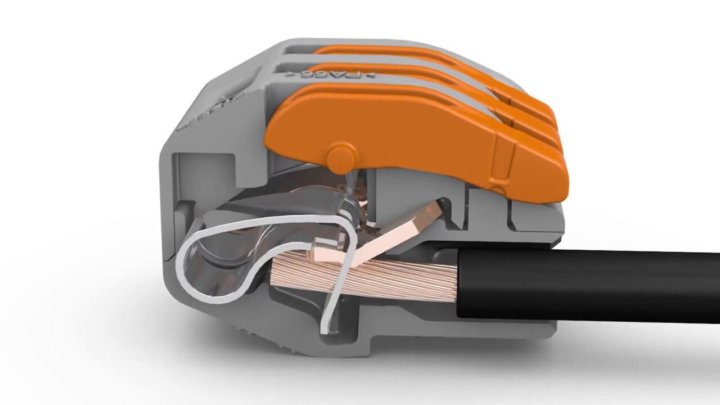

Принцип действия пружинных зажимов (WAGO и аналоги)

Пружинные зажимы используют энергию упругости металлической пружины для создания постоянного давления на токоведущую жилу провода. Основным рабочим элементом служит плоская или клиновидная пружина из высококачественной стали, установленная в полимерном корпусе.

При введении оголённого конца провода в специальное отверстие корпуса жила отжимает пружину, которая затем плотно прижимает провод к токопроводящей шине. Сила прижима автоматически регулируется в зависимости от сечения жилы и остаётся стабильной благодаря свойствам пружинной стали.

Ключевые особенности работы

  • Самозажимной механизм: Не требует инструментов для монтажа – провод вставляется до упора вручную.
  • Постоянное контактное давление: Пружина компенсирует вибрации и температурные деформации материалов.
  • Визуальный контроль: Многие модели имеют прозрачные окна для проверки правильности ввода жилы.
  • Многоразовое использование (на рычажных моделях): Рычажок позволяет освобождать провод без повреждения пружины.
Тип конструкции Принцип фиксации Особенности
Push-in (Cage Clamp) Автоматическая фиксация при вставке провода Быстрый монтаж, для однократного применения
Рычажный (Lever-Nut) Фиксация после опускания рычага Многоразовое использование, работа с жёсткими жилами

Токопроводящая шина из лужёной меди или латуни обеспечивает минимальное переходное сопротивление, а корпус из термостойкого полиамида гарантирует изоляцию и пожаробезопасность. Конструкция исключает перекос жилы и точечное давление, снижая риск её повреждения.

Барьерные клеммы: особенности конструкции и применения

Барьерные клеммы выделяются наличием изолированной металлической планки (барьера) с отверстиями для подключения проводов. Каждая секция разделена пластиковыми перегородками, обеспечивая физическую и электрическую изоляцию между соседними контактами. Зажим осуществляется при помощи винтов или гаек, прижимающих провод к токоведущей шине через металлическую пластину или шайбу.

Ключевое преимущество конструкции – возможность надежно соединять провода разного сечения (включая многожильные с наконечниками) и типа в пределах одного клеммника. Высокая механическая прочность и устойчивость к вибрациям достигается за счет жесткого крепления жилы винтом. Барьерная изоляция минимизирует риск короткого замыкания между соседними цепями даже при высоком напряжении.

Типичные сферы использования

  • Силовые электроустановки: Распределительные щиты, автоматы защиты, трансформаторы.
  • Промышленное оборудование: Подключение мощных двигателей, нагревателей, источников питания.
  • Высоковольтные цепи: Линии с напряжением выше 1 кВ благодаря усиленной изоляции.
  • Объекты с вибрацией: Транспорт, станки, генераторы – где критична устойчивость соединения.
ОсобенностьПрактическая польза
Винтовой зажимНадежная фиксация проводов без самопроизвольного ослабления
Изолирующие барьерыБезопасное размещение цепей разного потенциала в одном блоке
Корпус из термостойкого пластикаЗащита от перегрева и возгорания при перегрузках
Широкий диапазон сечений проводовУниверсальность для монтажа разнородных кабелей

Клеммники для печатных плат: монтажные технологии

Клеммники для печатных плат (ПП) служат интерфейсом между проводниками и электронными компонентами, обеспечивая быстрое подключение/отключение без пайки. Они монтируются непосредственно на плату, создавая стабильные контактные точки для внешних цепей питания, сигналов или датчиков.

Технологии монтажа определяют надежность соединения, устойчивость к вибрациям, токовую нагрузку и ремонтопригодность. Выбор метода зависит от условий эксплуатации, типа проводников и производственных требований к автоматизации сборки.

Ключевые монтажные технологии

  1. Сквозной монтаж (THT):
    • Выводы клеммника вставляются в отверстия ПП
    • Фиксация пайкой с обратной стороны платы
    • Высокая механическая прочность, подходит для силовых цепей
  2. Поверхностный монтаж (SMD):
    • Установка на контактные площадки без сквозных отверстий
    • Пайка оплавлением в печи или термовоздухом
    • Экономия пространства, автоматизация процесса
  3. Комбинированные решения:
    • Корпус фиксируется SMD-площадками
    • Винтовые зажимы или пружинные контакты для проводов
    • Совмещение компактности и удобства подключения
Технология Тип контакта Макс. ток Особенности
Винтовые Механический зажим До 100А Надежность, многократное переподключение
Пружинные Зажим рычагом/кнопкой До 40А Быстрый монтаж без инструмента
Push-in Самозажимной До 30А Скорость установки, минимальное усилие

Для высоковибрационных сред применяют клеммники с дополнительной фиксацией корпуса термоклеем или скобами. В SMD-исполнениях критична точность позиционирования компонентов перед пайкой для предотвращения смещений.

Выбор клемм по сечению подключаемого провода

Выбор клемм по сечению подключаемого провода

Сечение провода напрямую влияет на выбор клеммы, так как неправильный подбор приводит к перегреву контакта, оплавлению изоляции и риску возгорания. Клемма должна обеспечивать надежный обжим всего проводника без повреждения жил и гарантировать максимальную площадь соприкосновения с контактной поверхностью электроустановки.

Производители маркируют клеммы диапазоном допустимых сечений проводов (например, 1.5–4 мм²). Использование провода тоньше минимального указанного значения вызывает ненадежную фиксацию и искрение, а большего сечения – невозможность корректного обжима и деформацию корпуса соединителя.

Ключевые правила выбора

  1. Определите точное сечение провода с помощью штангенциркуля или по маркировке на изоляции.
  2. Сверьтесь с техническими характеристиками клеммы, указанными на упаковке или корпусе.
  3. Учитывайте тип жилы: для многопроволочных проводов требуются клеммы с втулкой или специальной формой гильзы.
  4. Проверьте соответствие инструмента: обжимные клещи должны быть рассчитаны на выбранный типоразмер клемм.
Сечение провода (мм²) Типовой диапазон клемм (мм²) Рекомендуемый тип клемм
0.5 – 1.0 0.5 – 1.5 Винтовые, миниатюрные гильзовые
1.5 – 2.5 1.0 – 4.0 Стандартные гильзовые, WAGO 222
4.0 – 6.0 4.0 – 10.0 Усиленные гильзовые, силовые WAGO

Важно: При работе с алюминиевыми проводами используйте клеммы с антиоксидантной пастой и маркировкой Al. Никогда не применяйте клеммы, рассчитанные только на медь, для соединения алюминия – это провоцирует электрохимическую коррозию.

После обжима обязательно проверьте механическую прочность соединения: провод не должен вытягиваться из клеммы при умеренном усилии. Для критичных участков рекомендуется термоусадка с клеевым слоем для дополнительной защиты от влаги и вибрации.

Маркировка клемм по номинальному току и напряжению

Номинальные параметры клемм указываются непосредственно на корпусе изделия методом лазерной гравировки, тиснения или нанесения стойкой краски. Токовая нагрузка обозначается в амперах (А), рабочее напряжение – в вольтах (V или В), иногда с дополнительной маркировкой типа тока (AC/DC). Например, надпись «32A 450V~» означает допустимый ток 32 А и переменное напряжение до 450 В.

Цветовая кодировка изоляции помогает визуально определить категорию клеммы: синий цвет обычно соответствует соединениям нейтрали в сетях переменного тока, красный – фазы, жёлто-зелёный – защитного заземления. Для клеммных колодок дополнительно применяют маркировку сечений подключаемых проводов (например, 0.5–6 mm²).

Способы идентификации параметров

  • Цифробуквенные обозначения: Комбинации вроде "10A 250V" или "16A~" наносятся на боковую или лицевую поверхность.
  • Цветовая дифференциация:
    • Красный/оранжевый – силовые клеммы для высоких токов
    • Серый/чёрный – стандартные коммутационные элементы
    • Зелёный – клеммы заземления
  • Таблицы соответствий: Для модульных колодок производители предоставляют сводные данные:
    Тип клеммыНом. ток (А)Ном. напряжение (В)
    ST 0.56160
    ST 2.524320
    ST 4.032450

Важно: Превышение указанных значений ведёт к перегреву контактов, оплавлению изоляции и возгоранию. Для цепей постоянного тока номинальное напряжение часто ниже, чем для переменного – это обязательно отражается в маркировке символами «DC» или «=».

Цветовая кодировка клеммников для быстрой идентификации

Цветовая маркировка клеммников стандартизирует процесс подключения проводов, снижая риск ошибок при монтаже и обслуживании электрооборудования. Каждому цвету соответствует определённое назначение проводника, что позволяет мгновенно распознать его функцию без проверки документации или маркировки на изоляции.

Использование унифицированных цветовых схем особенно критично в сложных электроустановках с десятками соединений. Это ускоряет диагностику неисправностей, повышает безопасность работ и обеспечивает совместимость компонентов от разных производителей.

Основные стандарты цветовой маркировки

Распространённые цветовые коды для клемм в РФ и странах СНГ:

  • Синий (реже голубой): Нейтральный проводник (N)
  • Жёлто-зелёный: Защитное заземление (PE)
  • Коричневый/чёрный/серый: Фазные проводники (L1, L2, L3)
  • Красный: Управляющие цепи, сигнализация
  • Белый/оранжевый: Резервные или специальные линии

Важно: В промышленных щитах цвет клеммника часто дублирует изоляцию провода, но может отличаться для обозначения группы цепей (силовые/управление).

Цвет клеммыНазначениеПример применения
СинийНоль (N)Подключение нейтрали в розетках
Жёлто-зелёныйЗемля (PE)Корпусное заземление оборудования
КоричневыйФаза (L)Питание выключателей освещения
КрасныйСигнал/УправлениеЦепи датчиков и реле

При подключении всегда сверяйтесь со схемой производителя – в специфичном оборудовании (IT-системы, медицинские приборы) могут действовать исключения из общих правил.

Последовательность правильного подключения проводов в клемму

Перед началом любых работ с электропроводкой убедитесь, что цепь полностью обесточена. Отключите соответствующий автоматический выключатель или предохранитель на распределительном щитке и с помощью исправного указателя напряжения (мультиметра, индикаторной отвертки) проверьте отсутствие напряжения на всех проводниках, с которыми предстоит работать. Никогда не пренебрегайте этим критически важным шагом.

Тщательно подготовьте концы проводов, предназначенные для подключения. С помощью специального инструмента (стриппера) или аккуратно ножом снимите изоляцию на длину, рекомендованную производителем клеммы (обычно указана на корпусе или в документации). Убедитесь, что не повредили токопроводящие жилы. Для многожильных проводов скрутите жилы пальцами или используйте специальные гильзы (наконечники), чтобы предотвратить обламывание отдельных проволочек при затяжке.

Шаги подключения

  1. Вставьте провод: Подготовленный конец провода вставьте в соответствующее гнездо клеммы до упора. Убедитесь, что изоляция не попала под контактную площадку, а оголенная часть жилы полностью находится внутри клеммного зажима.
  2. Зафиксируйте провод:
    • Винтовые клеммы: Затяните винт отверткой с подходящим шлицем. Прилагайте достаточное усилие для надежного контакта, но не перетягивайте – это может повредить жилу или сорвать резьбу. Провод не должен свободно двигаться при легком подергивании.
    • Пружинные клеммы (WAGO, рычажковые): Поднимите рычажок (если есть), вставьте провод до упора и опустите рычажок до щелчка или характерного фиксирующего положения. Для безрычажных пружинных клемм просто вставьте провод с небольшим усилием до упора – пружинный механизм зажмет его автоматически.
  3. Проверьте надежность фиксации: После фиксации аккуратно потяните за провод, чтобы убедиться, что он прочно удерживается клеммой и не вынимается. Жила не должна выступать за пределы клеммного корпуса с другой стороны.
  4. Повторите для остальных проводов: Если клемма рассчитана на несколько проводов (например, проходная или разветвительная), последовательно подключите остальные проводники в соответствии с их назначением и схемой, соблюдая цветовую маркировку (фаза, ноль, заземление).
  5. Окончательная проверка: Еще раз визуально убедитесь в правильности подключения всех проводов (цвета, назначение), отсутствии торчащих оголенных жил и надежности их фиксации в клеммах. Убедитесь, что все рычажки опущены или винты затянуты.

После завершения монтажа и перед подачей напряжения еще раз проверьте надежность всех соединений и отсутствие коротких замыканий. Включите автоматический выключатель и проверьте работоспособность цепи под нагрузкой. При возникновении нагрева клеммы, искрения или нестабильной работы цепи – немедленно обесточьте ее и проверьте качество всех соединений.

Почему важно соблюдать момент затяжки винтовых клемм?

Почему важно соблюдать момент затяжки винтовых клемм?

Недотянутый винт приводит к слабому контакту между проводом и клеммой. Это вызывает локальный нагрев из-за увеличенного переходного сопротивления, что провоцирует оплавление изоляции, окисление металла и дальнейшее ухудшение соединения. В критических случаях возникает искрение или возгорание.

Чрезмерное усилие затяжки деформирует токоведущие части, повреждает жилы провода (особенно многожильного) и резьбу. Это снижает механическую прочность узла, увеличивает риск срыва резьбы при последующем обслуживании и нарушает равномерность прижима, что также ухудшает электропроводность.

Ключевые последствия нарушения момента затяжки

  • Пожарная опасность: Перегрев соединения – основная причина возгораний в электроустановках.
  • Отказ оборудования: Потеря контакта ведет к отключению питания, сбоям в работе приборов или поломке.
  • Энергопотери: Плохой контакт увеличивает сопротивление, вызывая бесполезный нагрев и рост затрат на электроэнергию.
  • Коррозия: Зазоры при слабой затяжке ускоряют окисление контактных поверхностей влагой и воздухом.
  • Сложность обслуживания: Сорванная резьба или "прикипевшие" от нагрева винты затрудняют ремонт и замену.

Соблюдение паспортного момента обеспечивает оптимальное контактное давление, гарантируя минимальное переходное сопротивление, механическую целостность соединения и долговременную надежность всей электроцепи. Использование динамометрического инструмента – обязательное условие профессионального монтажа.

Типичные ошибки при монтаже проводников в клеммники

Неправильная подготовка проводников – одна из самых распространённых проблем. Зачистка изоляции выполняется либо слишком коротко (оголённая часть не доходит до контактной зоны), либо избыточно (выступающие концы проводов создают риск замыкания). Также опасно повреждение жил ножом или пассатижами при снятии изоляции, что снижает механическую прочность и сечение токоведущей части.

Пренебрежение требованиями к типу проводника приводит к ненадёжному соединению. Использование многожильных проводов без оконцевания гильзами или наконечниками вызывает распушение жил и плохой контакт. Жёсткие одножильные кабели с малым радиусом изгиба создают избыточное механическое напряжение на клемме, что со временем ослабляет крепление.

Критические нарушения технологии затяжки

Критические нарушения технологии затяжки

  • Недостаточное усилие затяжки – вызывает искрение, нагрев и оплавление изоляции из-за высокого переходного сопротивления.
  • Чрезмерная затяжка – деформирует жилы, повреждает резьбу винтов или корпус клеммника, особенно в пластиковых корпусах.
  • Игнорирование калибровки инструмента – использование неотрегулированных динамометрических отвёрток или пассатижей вместо специализированного инструмента.
Ошибка Последствие Профилактика
Объединение разнородных металлов (например, медь + алюминий) Гальваническая коррозия, разрушение контакта Использовать биметаллические наконечники или переходные пасты
Загрязнение контактных поверхностей (остатки изоляции, окислы) Увеличение переходного сопротивления Очистка жил и клеммника перед монтажом
  1. Некорректный выбор клеммника – применение моделей, не соответствующих сечению провода или току нагрузки, ведёт к перегреву.
  2. Нарушение группировки проводников – размещение в одной клемме жил разного диаметра или жёсткости вызывает неравномерное распределение давления и ослабление контакта.
  3. Отсутствие маркировки – усложняет обслуживание и поиск неисправностей в многочисленных соединениях.

Предварительная подготовка провода перед установкой в клемму

Качественная подготовка проводника критически важна для создания надежного, долговечного и безопасного электрического соединения в клемме. Неправильно обработанный провод может привести к ослаблению контакта, перегреву, искрению и даже возгоранию.

Основные задачи подготовки включают обеспечение максимальной площади контакта металлических поверхностей, предотвращение повреждения жил и исключение попадания посторонних веществ, ухудшающих проводимость. Последовательность действий зависит от типа провода и конструкции клеммы.

Этапы подготовки

1. Зачистка изоляции:

  • Используйте специальный инструмент (стриппер) или острый монтажный нож.
  • Снимите строго необходимое количество изоляции (указано на клемме).
  • Избегайте надрезов и царапин на токопроводящих жилах.

2. Обработка жилы:

  • Моножила: Зачищенный конец должен быть прямым и ровным.
  • Многожильный провод:
    1. Аккуратно скрутите жилы пальцами для предотвращения растрепывания.
    2. При необходимости (для винтовых клемм, мощных цепей): обожмите оголенный конец наконечником НШВИ (вилочным, кольцевым).

3. Очистка поверхности:

  • Удалите остатки изоляции, окислы, грязь, жир с металла чистой сухой тканью или специальным очистителем.
  • Сильно окисленные медные жилы зачистите мелкой наждачной бумагой до блеска.

4. Контроль качества:

  • Убедитесь в отсутствии поврежденных или обрезанных жил (особенно в многожильном проводе).
  • Проверьте, что изоляция начинается сразу за зоной контакта клеммы.
  • Убедитесь, что подготовленный конец плотно заполняет гильзу наконечника (при обжиме).

Специальные клеммы для многожильных и гибких проводов

Многожильные провода состоят из множества тонких проводников, скрученных в жгут, что обеспечивает высокую гибкость, но создает сложности при фиксации. При затягивании в стандартных винтовых клеммах отдельные жилы деформируются, смещаются или обламываются, что ведет к ослаблению контакта, локальному перегреву и риску возгорания.

Специальные клеммы решают эту проблему за счет конструктивных особенностей, предотвращающих распушение и повреждение жил. Они обеспечивают равномерное распределение давления на весь пучок проводников, сохраняя целостность провода и формируя стабильное электрическое соединение с минимальным переходным сопротивлением.

Типы и особенности специализированных решений

Основные разновидности клемм для гибких проводов включают:

  • Втулочные наконечники (гильзы): Металлические трубки, обжимаемые на конце провода пресс-клещами. Превращают многожильный провод в монолит, пригодный для стандартных клеммников.
  • Клеммы с прижимной пластиной: Оснащены плоской площадкой под винтом. Равномерно прижимают весь пучок жил без точечной деформации.
  • Пружинные зажимы (типа WAGO): Автоматически компенсируют давление пружиной. Исключают перетяжку и деформацию тонких жил.
  • Клеммы с воронкообразным входом: Специальная направляющая «воронка» собирает жилы перед фиксацией, предотвращая распушение.
Тип клеммы Ключевая особенность Область применения
Обжимные гильзы Формирование монолитного окончания провода Силовые цепи, промышленные щиты
Прижимные пластины Равномерное распределение давления Распределительные коробки, автоматы защиты
Пружинные зажимы Автоматическая регулировка усилия Осветительные сети, слаботочные системы

Дополнительные меры включают использование токопроводящей пасты для защиты от окисления и насечки на контактных поверхностях, которые повышают площадь соприкосновения. Для монтажа обязательно применяют калиброванные инструменты: обжимные клещи для гильз и динамометрические отвертки для винтовых зажимов, исключающие критическую деформацию.

Клеммы для быстрого монтажа (срывные, прокалывающие)

Срывные (одноразовые) и прокалывающие клеммы предназначены для максимального ускорения электромонтажных работ при соединении проводов. Они исключают необходимость предварительной зачистки изоляции и использования дополнительных инструментов, таких как отвертки или обжимные клещи.

Их конструкция интегрирует контактный механизм и изолирующий корпус в единое целое. Применение таких клемм сводит процесс подключения к простому вставлению провода до упора, что особенно ценно при больших объемах работ или в труднодоступных местах.

Принцип действия и ключевые особенности

Срывные клеммы:

  • Принцип работы: Провод вставляется в отверстие до упора. Приложение усилия (обычно нажатием пальцем или инструментом) приводит к срыву специальной контрольной крышки или мембраны. Этот срыв одновременно обжимает контактную гильзу вокруг провода и прокалывает изоляцию, обеспечивая надежный электрический контакт с токоведущей жилой.
  • Контроль монтажа: Сорванная крышка служит визуальным подтверждением правильного и завершенного обжатия. Обратная установка провода после срыва невозможна.
  • Типовое применение: Одноразовое подключение осветительных приборов, датчиков, выключателей в электрощитах, распаечных коробках.

Прокалывающие клеммы:

  • Принцип работы: Острый контакт (лезвие, игла) внутри клеммы при закрытии крышки или защелкивании прорезает изоляцию провода и впивается в металлическую жилу, создавая контакт. Часто используются для ответвления от магистрального провода без его разрезания.
  • Герметизация: Многие модели имеют встроенный гель, герметизирующий место прокола от влаги и коррозии, что критично для уличного монтажа.
  • Типовое применение: Создание отводов для уличного освещения (ответвление от СИП), подключение к магистральным кабелям в сетях электроснабжения.
Тип клеммы Основное преимущество Главный недостаток
Срывная Визуальный контроль качества монтажа (сорвана крышка) Одноразовые, неремонтопригодные
Прокалывающая Возможность подключения без разрезания основного провода, герметичность Требует точного соответствия сечения провода параметрам клеммы

Оба типа обеспечивают высокую скорость монтажа и надежное соединение за счет заводской точности контактного узла. Выбор между ними определяется конкретной задачей: срывные идеальны для быстрого разового подключения внутри помещений, прокалывающие – для герметичных ответвлений, особенно на неизолированных магистралях или на улице.

Отличия клемм для слаботочных и силовых цепей

Клеммы для слаботочных цепей предназначены для работы с малыми токами (обычно до 1–5 А) и низким напряжением (до 50 В). Они используются в системах связи, сигнализации, датчиках и электронике, где ключевыми требованиями являются минимизация помех и точность соединения. В отличие от них, клеммы для силовых цепей рассчитаны на высокие токи (от нескольких ампер до тысяч ампер) и напряжение 220 В и выше, обеспечивая питание электродвигателей, освещения, розеток и промышленного оборудования с упором на безопасность и надежность.

Конструктивно слаботочные клеммы отличаются компактными размерами, использованием цветной маркировки для удобства коммутации и материалами, предотвращающими окисление (латунь, фосфористая бронза). Силовые клеммы имеют усиленную конструкцию с мощными зажимами (винтовыми, пружинными), изготавливаются из материалов с высокой электропроводностью (медь, алюминий) и оснащаются дугогасящими элементами или двойной изоляцией для защиты от перегрузок и короткого замыкания.

Сравнительные характеристики

Параметр Слаботочные клеммы Силовые клеммы
Ток / Напряжение До 5 А / ≤ 50 В От 10 А до кА / ≥ 220 В
Сечение проводов 0.08–2.5 мм² 1.5–300 мм² и более
Ключевые требования Защита от помех, низкое переходное сопротивление Термостойкость, защита от дуги, механическая прочность
Безопасность Базовая изоляция Двойная изоляция, огнестойкий корпус
Примеры применения Ethernet, датчики, аудиосистемы Электроплиты, станки, ЛЭП

Роль клемм в распределительных коробках

Клеммы обеспечивают надёжное механическое соединение токопроводящих жил в местах коммутации, исключая прямой контакт скруток. Они гарантируют стабильную передачу электрического тока между проводами разных сечений и материалов, предотвращая ослабление соединения под нагрузкой.

Использование клеммных колодок минимизирует риски искрения и локального перегрева в узлах соединения. Они создают барьер для окисления металлических поверхностей, сохраняя низкое переходное сопротивление контакта на протяжении всего срока эксплуатации электропроводки.

Функциональные преимущества клемм

  • Электробезопасность: Изоляция оголённых участков провода предотвращает короткое замыкание и снижает риск поражения током при обслуживании коробки.
  • Организация проводки: Чёткая маркировка и группировка соединений упрощают диагностику неисправностей и модернизацию сети.
  • Универсальность: Совместимость с медными и алюминиевыми проводами без риска электрохимической коррозии.
Тип клеммы Особенности применения
Винтовые Требуют периодической подтяжки, подходят для жёстких одножильных проводов
Пружинные (Wago) Безинструментальный монтаж, оптимальны для многожильных кабелей
Сжимные (СИЗ) Комбинируют соединение и изоляцию, требуют точного подбора по сечению

Применение клемм соответствует требованиям ПУЭ (Правила Устройства Электроустановок), исключая использование скруток в стационарной проводке. Это обеспечивает прохождение проверок электронадзором и снижает вероятность возгорания из-за некачественных соединений.

Использование клеммников при установке электрощитов

Клеммники служат основным инструментом для надежного и безопасного соединения проводов внутри электрощитов. Они обеспечивают фиксацию токопроводящих жил в специальных ячейках, исключая прямой контакт меди или алюминия с металлом корпуса щита.

Благодаря конструкции клеммников, монтажники могут быстро объединять провода в группы (фаза, ноль, земля) и подключать их к автоматическим выключателям, УЗО, счетчикам или шинам. Это исключает необходимость сложной скрутки и пайки, ускоряя сборку щита.

Ключевые преимущества применения клеммников

  • Безопасность: Изоляция корпуса предотвращает короткое замыкание и снижает риск поражения током при обслуживании.
  • Надежность контакта: Винтовые или пружинные зажимы обеспечивают постоянное давление на провод, препятствуя окислению и ослаблению соединения.
  • Удобство монтажа: Возможность подключения нескольких проводов в один разъем упрощает коммутацию.
  • Ремонтопригодность: Легкое отсоединение провода для замены оборудования без повреждения жилы.
  • Маркировка: Цветовая кодировка (синий - ноль, желто-зеленый - земля) и нанесенные обозначения исключают ошибки подключения.

При выборе клеммников учитывают номинальный ток нагрузки, сечение подключаемых проводов и тип зажима. Винтовые модели подходят для жестких жил, а пружинные (например, WAGO) – для многопроволочных. Обязательно использование разделительных барьеров между группами клемм, питающихся от разных фаз.

Некорректный монтаж (недожатый винт, попадание изоляции в зажим, смешение меди с алюминием без спецпасты) приводит к перегреву и возгоранию. Соблюдение правил ПУЭ и рекомендаций производителя клеммников критически важно для долговечной работы электрощита.

Клеммы для подключения электроприборов (светильники, розетки)

Клеммы в электромонтаже светильников и розеток служат универсальными соединителями для быстрого и надёжного контакта проводов. Они заменяют традиционную скрутку с изолентой, обеспечивая механическую фиксацию жил и защиту от случайного замыкания.

При установке розеток или люстр клеммные колодки гарантируют плотный зажим токоведущих частей, предотвращают нагрев соединения под нагрузкой и исключают окисление металла. Это критически важно для пожарной безопасности и стабильной работы приборов десятилетиями.

Особенности применения

Особенности применения

Для светильников: чаще применяются клеммы Wago или винтовые колодки. Они компактны, выдерживают ток до 10-16А, позволяют подключать несколько ламп параллельно через распределительные блоки.

В розетках: встроенные пружинные или винтовые клеммы обеспечивают:

  • Зажим проводов без повреждения жил
  • Возможность повторного монтажа
  • Изоляцию фазы/нуля в одном корпусе

Типы клемм

Вид Принцип работы Преимущества
Винтовые Затяжка провода винтом через латунную пластину Высокая сила контакта, ремонтопригодность
Пружинные (Wago, LeGrand) Автоматический зажим пружиной при вставке провода Скорость монтажа, защита от вибраций
Ножевые (для люстр) Соединение при вдавливании провода в паз Миниатюрность, не требует инструмента

Правила монтажа: всегда соблюдайте цветовую маркировку проводов (фаза – коричневый/красный, ноль – синий, земля – жёлто-зелёный). Многожильные провода перед подключением в винтовую клемму обжимайте гильзой. Регулярно проверяйте затяжку соединений в розетках при токовой нагрузке свыше 3кВт.

Автомобильные клеммы: специфика применения в автоэлектрике

В автомобильной электрике клеммы выполняют критически важную функцию соединения проводов с потребителями энергии, источниками питания и электронными блоками управления. Они обеспечивают не просто механический контакт, а гарантируют минимальное переходное сопротивление и стабильную передачу тока в условиях постоянной вибрации, перепадов температур и агрессивного воздействия внешней среды.

Конструктивно клеммы для авто отличаются от бытовых усиленной изоляцией, коррозионностойкими материалами (латунь, медь с оловянным или свинцовым покрытием) и специализированными формами контактных групп. Последние строго стандартизированы под конкретные разъемы датчиков, реле, аккумуляторных батарей или блоков предохранителей, что исключает ошибки при монтаже и обслуживании.

Ключевые особенности применения

  • Аккумуляторные клеммы: Массивные свинцовые или медные конструкции с болтовым зажимом, рассчитанные на токи 300–1000 А. Требуют защиты от окисления специальной смазкой.
  • Кольцевые и вилочные клеммы: Применяются для фиксации проводов к кузову (масса) или силовым выводам генератора/стартера. Кольцевые обеспечивают надежность, вилочные – быстрое подключение/отключение.
  • Штыревые и ножевые коннекторы: Стандартизированные микроразъемы (например, типа FASTON) для реле, датчиков и маломощных цепей. Отличаются компактностью и цветовой маркировкой по сечению провода.

Основные требования при выборе включают соответствие сечения клеммы толщине провода, устойчивость к температурному расширению и химическую инертность к автомобильным жидкостям (топливо, масло, антифриз). Несоблюдение этих параметров ведет к перегреву, обрыву цепи или короткому замыканию.

Тип клеммыМакс. ток (А)Типовое применение
Аккумуляторная "под конус"600Плюсовой/минусовой вывод АКБ
Кольцевая DIN250Кузовная "масса", генератор
Ножевая 6.3 мм30Блок предохранителей, реле
Микроштыревая 2.8 мм15Датчики, подсветка

Обжим клемм требует специализированного инструмента для предотвращения повреждения токоведущей жилы и создания неразъемного соединения. Паяные соединения в автоэлектрике применяются ограниченно из-за риска разрушения при вибрации. Современные тренды включают использование влагозащищенных разъемов с силиконовыми уплотнителями и самозажимных клемм (например, WAGO) в жгутах проводки.

Преимущества клемм перед классической скруткой и пайкой

Преимущества клемм перед классической скруткой и пайкой

Клеммы обеспечивают стабильное механическое соединение без риска ослабления контакта со временем, что характерно для скруток. Они исключают необходимость нагрева проводов, предотвращая повреждение изоляции и окисление металла, неизбежное при пайке.

Монтаж с клеммами занимает секунды и не требует специальных инструментов или навыков, в отличие от пайки или качественной скрутки. Конструкция клемм изолирует токоведущие части, снижая риски КЗ и поражения током при обслуживании.

Ключевые преимущества

  • Надёжность: Винтовые или пружинные зажимы исключают самопроизвольное раскручивание
  • Безопасность: Встроенная изоляция предотвращает случайное касание токоведущих частей
  • Ремонтопригодность: Быстрая замена провода без демонтажа всей линии
  • Универсальность: Соединение разнородных металлов (медь+алюминий) через переходные пасты
  • Контроль качества: Визуальная проверка правильности монтажа
  • Виброустойчивость: Сохранение целостности соединения при механических нагрузках

Проблемы безопасности при отсутствии клеммных соединений

Отсутствие клемм создаёт прямой риск искрообразования и короткого замыкания. Оголённые провода могут случайно соприкасаться с металлическими частями оборудования или друг с другом, вызывая резкий перегрев и возгорание изоляции. Особенно критично это в условиях вибрации, где незафиксированные контакты постоянно смещаются, повреждая защитное покрытие кабелей.

Ненадёжные скрутки вместо клемм провоцируют окисление токоведущих жил, резко увеличивая переходное сопротивление. Это приводит к постоянному перегреву соединения даже при штатной нагрузке. Постепенное оплавление изоляции в таких точках часто остаётся незамеченным до момента возгорания электропроводки или выхода оборудования из строя.

Ключевые риски и последствия

  • Пожароопасность: Перегрев контактов воспламеняет изоляцию и близлежащие материалы
  • Поражение током: Открытые участки проводов под напряжением угрожают при касании
  • Нестабильность работы: Прерывистый контакт вызывает сбои в работе приборов
  • Коррозия проводников: Влажность и кислород разрушают медь/алюминий в местах скруток
Ситуация Возможное последствие
Соприкосновение разноимённых жил Короткое замыкание с выгоранием проводки
Длительный перегрев соединения Термическое разрушение изоляции и возгорание
Виброрасшатывание контакта Искрение с воспламенением горючих паров/пыли

Эксплуатация временных соединений без клемм категорически недопустима в промышленных условиях. В бытовых сетях отсутствие клеммных колодок многократно повышает вероятность аварий при перегрузках, характерных для современных электроприборов.

Диагностика неисправностей: признаки плохого контакта в клемме

Плохой контакт в клемме проявляется через серию характерных симптомов, напрямую влияющих на работу электрооборудования. Первым тревожным сигналом становится нестабильное функционирование подключенного устройства: мерцание света фар или лампочек в салоне, плавающие обороты двигателя, хаотичные показания приборной панели или отказ стартера срабатывать с первого раза.

Визуальный осмотр часто выдает явные признаки проблемы: окисление или коррозия на металлических частях клеммы (белый, зеленоватый или сизый налет), следы локального перегрета (потемнение пластика, оплавление изоляции проводов), а также механические повреждения корпуса или ослабление крепежа. Появление резкого запаха гари или легкого дымка в зоне клеммы требует немедленного отключения питания.

Ключевые признаки и их последствия

  • Повышенное тепловыделение: Клемма или кабель ощутимо нагреваются при работе – свидетельствует о высоком переходном сопротивлении.
  • Падение напряжения: Существенная разница напряжения на источнике и на клемме нагрузки под током (более 0.1-0.2В для цепей 12В) – четкий индикатор плохого контакта.
  • Искрение: Видимые искры при подключении/отключении или встряхивании клеммы – признак прерывистого контакта.
  • Потеря мощности: Тусклый свет фар, медленная работа стартера, вялая работа электронасосов – результат недостаточного тока.
Признак Возможная причина в клемме Риск
Мерцание света/сбои приборов Ослабление затяжки, загрязнение контактов Сбои в работе электроники
Запах гари, оплавление Сильный перегрев из-за высокого сопротивления Пожар, разрушение провода/клеммы
Коррозия (белый/зеленый налет) Попадание влаги, электролита, химические реакции Полный обрыв цепи, рост сопротивления

Игнорирование этих признаков ведет к прогрессирующему ухудшению контакта, катастрофическому росту сопротивления, перегреву и потенциальному возгоранию. Нарушенный контакт также вызывает просадки напряжения, способные повредить чувствительную электронику (ЭБУ, аудиосистему, датчики). Регулярная проверка состояния клемм – критически важная часть профилактического обслуживания.

Срок службы разных типов клемм и правила замены

Срок эксплуатации клемм варьируется в зависимости от материала, конструкции и условий эксплуатации. Винтовые клеммы из латуни или меди служат 10-15 лет при умеренных нагрузках и отсутствии коррозии, тогда как пружинные (например, WAGO) рассчитаны на 20-25 лет благодаря отсутствию ослабляющих соединение механических элементов. Клеммные колодки в электрощитах демонстрируют ресурс до 30 лет при стабильных параметрах сети, а ножевые клеммы в автомобилях требуют проверки каждые 5-7 лет из-за вибраций и перепадов температур.

Деформация корпуса, потемнение металла, следы окислов или подгорания изоляции – явные признаки необходимости замены. Критично также снижение силы зажима (провод свободно двигается) или появление трещин в пластиковых элементах. Игнорирование этих симптомов ведет к перегреву соединения, увеличению переходного сопротивления и риску возгорания.

Правила замены клемм

Правила замены клемм

При замене придерживайтесь строгой последовательности:

  1. Отключите напряжение на участке цепи и убедитесь в его отсутствии тестером.
  2. Демонтируйте старую клемму, аккуратно ослабив винт или фиксатор. При коррозии нанесите на контакт WD-40.
  3. Зачистите провод до блеска, удалив оксидный слой. Для многожильных проводов используйте гильзы или наконечники НШВИ.
  4. Подберите аналог с идентичными параметрами: сечение провода, токовый номинал, тип подключения.

Ключевые требования при монтаже:

  • Затягивайте винты с усилием, указанным производителем (перетяг повреждает жилы, недотяг вызывает искрение).
  • Убедитесь, что изоляция не попадает в зажимной механизм.
  • В пружинных клеммах используйте только одножильные или оконцованные многожильные провода.
Тип клеммы Профилактическая проверка Специфика замены
Винтовая Ежегодная подтяжка винтов Контроль деформации жилы после затяжки
Пружинная (WAGO, LEVER) Визуальный осмотр раз в 2 года Запрещено повторное использование после извлечения провода
Ножевая (авто) Диагностика при ТО (раз в год) Очистка посадочного гнезда от окислов

Список источников

Список источников

При подготовке материалов о назначении и классификации клемм использовались специализированные технические ресурсы и нормативная документация. Источники охватывают базовые принципы электротехники, стандарты соединения проводников и современные решения для электромонтажа.

Ниже представлен перечень ключевых материалов, на основе которых составлена статья. Все источники доступны в открытом доступе и содержат актуальные сведения об устройстве и применении клеммных соединений.

  1. ГОСТ Р 50030.1-2012 «Аппаратура распределения и управления низковольтная. Общие требования»
  2. «Справочник электромонтажника» под редакцией А.Н. Трифонова (раздел «Коммутационные изделия»)
  3. Техническая документация производителей электротехнических компонентов: Wago, Phoenix Contact, ABB
  4. Учебное пособие «Электротехника и основы электроники» В.Г. Бондаря (глава «Электрические соединения»)
  5. Отраслевой стандарт IEC 60947-7-1 «Низковольтная коммутационная аппаратура. Клеммники для медных проводников»
  6. Электронный ресурс «Электротехнический справочник» (раздел «Клеммные соединения»)

Видео: РЕТРОСПЕКТИВА / что это такое? зачем она нужна? как её проводить?
