Кофры для мотоцикла - разновидности и изготовление

Статья обновлена: 04.08.2025

Сохранить вещи сухими и защищенными во время поездки – основная задача мотоциклетного кофра. Правильный выбор или самостоятельное создание системы хранения напрямую влияет на комфорт и безопасность путешествия.

Эта статья детально рассмотрит различные типы кофров: от классических жестких кейсов до гибких мягких систем крепления. Мы проанализируем особенности монтирования популярных видов – топ-кейсов, кофров на крыло или раму.

Отдельный раздел посвящен инструкции по изготовлению надежного кофра своими руками. Вы узнаете, как подобрать материалы, спроектировать конструкцию и обеспечить герметичность для багажа без значительных финансовых затрат.

Ключевое отличие в конструкции: жесткие и мягкие кофры

Жесткие кофры производятся из монолитных материалов – чаще всего армированного пластика, алюминия или композитов. Их конструкция обладает высокой ударопрочностью, защищает содержимое от деформации, осадков и несанкционированного доступа благодаря встроенным замкам. Такие модели отличаются стабильной формой, однако существенно тяжелее мягких аналогов и требуют кронштейнов для монтажа на раму или багажник мотоцикла.

Мягкие кофры изготавливаются из синтетических тканей с влагозащитной пропиткой: кордуры, полиэстера или баллистического нейлона. В отличие от жестких, они не имеют каркаса – сохраняют форму только при заполнении вещами и легко сворачиваются при хранении. Крепятся эластичными ремнями или стропами, но хуже оберегают содержимое от ударов и механического давления.

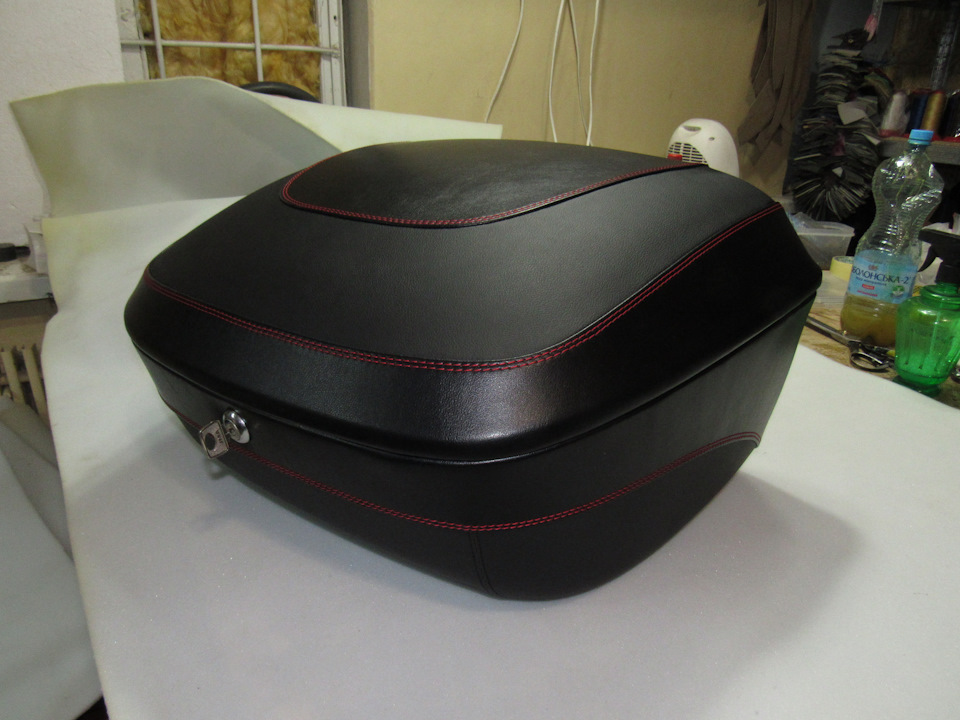

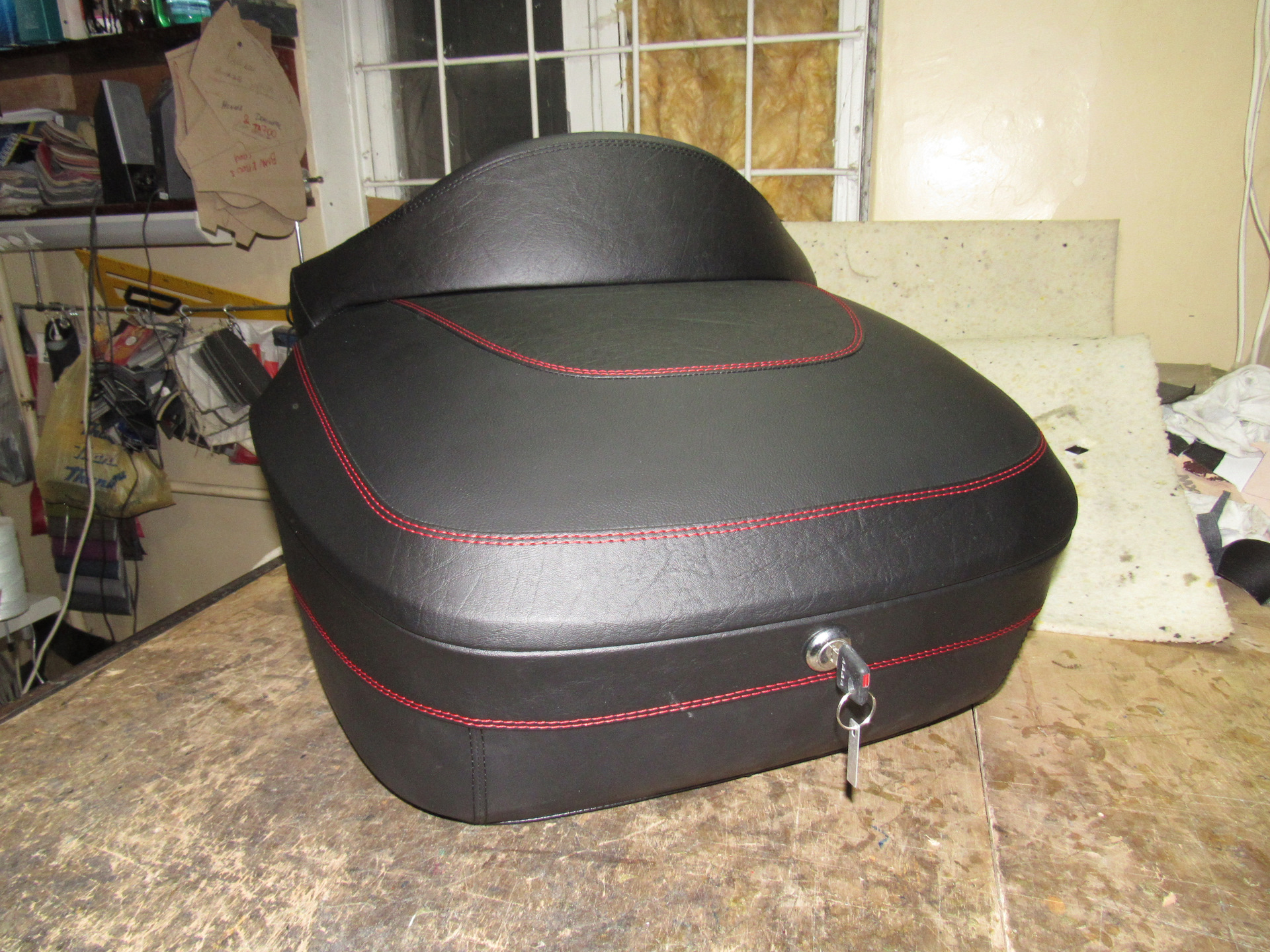

Топ-кейсы: назначение и особенности установки на крышку багажника

Топ-кейсы монтируются непосредственно на верхнюю плоскость кофра-багажника мотоцикла либо универсальных креплений платформы. Основная функция – предоставление дополнительного объема для перевозки мелких, но важных грузов: документов, аптечки, карт, инструментов или личных вещей, к которым нужен быстрый доступ в пути. Их установка сохраняет пространство внутри основного бокса.

Ключевые характеристики включают обтекаемую форму (минимизация ветрового сопротивления), компактные габариты и малый вес для сохранения управляемости. Материалы – ударопрочный пластик (ABS, полипропилен) или композиты с влагонепроницаемыми уплотнителями. Фиксация осуществляется через:

• Болтовое соединение: Надежно, но требует сверления крышки основного кофра;
• Быстросъемные платформы: Системы вроде Monokey/Monolock (GIVI) с защелками для оперативного снятия;
• Ремни-стяжки: Универсальный вариант без модификации багажника, но менее устойчив к вибрациям.

Особенность	Важность
Размер/Совместимость	Должен соответствовать площади крышки основного кофра, не блокировать фару-стоп или поворотники
Распределение веса	Нагрузка ≤5 кг для сохранения центра тяжести. Перегрузка вызывает "эффект паруса"

При монтаже критично соблюсти соосность с основным боксом, чтобы исключить люфт и шум. Вес сумок внутри равномерно распределяют по дну топ-кейса – смещение груза к краям увеличивает рычаг нагрузки на крепеж.

Боковые кофры (панниеры): вместимость и симметричность для баланса

Вместимость боковых кофров напрямую влияет на практичность мотоцикла. Типичные объемы варьируются от 20 до 80 литров на один панниер, при этом выбор зависит от частоты поездок и характера груза. Для повседневного использования достаточно 25–35 литров, тогда как туризм требует 40–60 литров и более. Критически важно учитывать реальный полезный объем: внутренняя геометрия и толщина стенок съедают до 20% заявленного пространства.

Симметричность крепления – ключевой фактор безопасности. Диспропорция в весе или положении кофров нарушает центровку мотоцикла, провоцируя опасные вибрации на скорости и ухудшая маневренность. Для сохранения баланса соблюдают три правила: идентичные модели слева и справа, равномерное распределение нагрузки (никакой "тяжелый справа – легкий слева") и идентичные точки крепления на раме. Пренебрежение этим ведет к ускоренному износу подвески.

Критерии выбора и монтажа

• Материал: термопласт (ABS) устойчив к деформациям, алюминий гидроизолирован, но шумит при вибрациях.
• Форма: Trapezoidal (суженный к верху) смещает центр тяжести вниз, улучшая стабильность.
• Крепежные системы: быстросъемные адаптеры типа "Monokey" упрощают снятие, но лапы фиксации требуют юстировки.

При самостоятельном изготовке обязателен прототип из фанеры: он выявляет конфликты с выхлопной системой и подвеской. Корпуса из стеклопластина армируют металлической сеткой в зонах крепления люверсов, а герметизацию швов выполняют силиконом с последующей оклейкой стеклотканью. Замки интегрируйте до финальной сборки крышек! Итоговую балансировку проверяют простым методом: мотоцикл на подставке с выровненным рулем должен оставаться неподвижным после легкого покачивания.

Объем (л/шт.)	Рекомендуемое применение	Максимальная нагрузка (кг/пар.)
20-35	Документы, аптечка, легкий инструмент	10
36-49	Продукты, экипировка для выходного дня	15
50+	Палатка, спальник, недельный запас вещей	30

Танк-бэги: кофры для крепления на бензобак

Танк-беги (tank bags) представляют собой особый тип кофров, разработанный специально для монтажа непосредственно на топливный бак мотоцикла. Их ключевая особенность – расположение в передней части мотоцикла, между топливным баком и водителем, обеспечивающее легкий доступ к содержимому во время движения. Это решение идеально подходит для предметов первой необходимости, таких как документы, карты, телефон, кошелек, очки, перекус и мелкие инструменты.

Конструкция танк-бегов обычно включает основное вместительное отделение и несколько карманов разного размера внутри и снаружи, в том числе часто прозрачный кармашек для карты навигации или телефона. Многие модели оснащены дорожной картой (map pocket) на верхней части для удобного отслеживания маршрута через прозрачное окошко.

Основные способы крепления танк-бегов

• Магнитное крепление: Самая распространенная и простая в использовании система. В нижнюю часть кофра вшиты мощные магниты. Кофр фиксируется на стальном баке силой магнитного притяжения. ВАЖНО: Только для металлических бензобаков. Обычно включает страховочный шнурок к раме.
• Крепление на петли (Strap-on): Позволяет закрепить кофр на баке различной формы и из любого материала (сталь, пластик). Использует систему ремней с пряжками или защелками, которые обхватывают бак и/или под ним.
• Рамные системы (Ring-Mount/Dock): Самая надежная и «чистая» система. Устанавливается перманентно или временно на сам бензобак специальная рамка-база. Кофр снабжен соответствующим адаптером, который быстро и надежно защелкивается на этой базе. Упрощает снятие/установку кофра.

Преимущества танк-бегов:

1. Быстрый доступ к содержимому на ходу.
2. Низкий центр тяжести по сравнению с кофрами на багажнике/кофрами-кейсами.
3. Обычно поставляются с приспособлениями для превращения в поясную сумку или рюкзак.
4. Занимают полезное пространство "мертвой зоны" между баком и седлом.

Недостатки танк-бегов:

• Может ограничивать подвижность водителя при движении стоя или резком маневрировании.
• Магниты могут оставлять микроповреждения («вихры») на лакокрасочном покрытии бака с течением времени.
• Вместительность ограничена по сравнению с боковыми кофрами или топ-кейсами.
• Качественные модели с надежным креплением могут быть дороги.

Изготовление танк-бэга своими руками

Создание функционального и надежного магнитного танк-бега крайне сложно из-за требований к силе магнитного сцепления и безопасности на скорости. Неудачная конструкция или материал могут привести к потере кофра и созданию аварийной ситуации. Более реалистичная цель для DIY – кофр на ремнях:

1. Основа: Выбирают плотную, водостойкую ткань (кордура, плотный нейлон). Выкройка представляет собой основную объемную часть, дно и верхнюю крышку с карманом (по желанию).
2. Структура: Для жесткости устанавливают пластиковую вставку (например, габаритный кусок пластика толщиной 1.5-3 мм) в основное отделение.
3. Фурнитура: Устанавливают прочные пряжки (пластиковые фастексы, металлические боковые пряжки), регуляторы длины ремней. Обязателен спаенных шов палтка и усиленная прострочка.
4. Крепление: Изготавливают и пришивают ременную систему: минимум два ремня с каждой стороны бака (часто передний длиннее заднего, проходят под баком и под седлом для фиксации).
5. Безопасность: Необходимо предусмотреть надежные ремни и тщательно их пришить, а также не забыть про страховочный шнурок к раме.

Танк-бег остается одним из самых удобных аксессуаров для мототуриста или любого райдера, ценящего быстрый доступ к мелочам и минимизацию влияния на управляемость мотоцикла.

Кофры-рюкзаки: гибридный мобильный вариант

Кофры-рюкзаки представляют собой универсальное решение для перевозки грузов на мотоцикле с возможностью быстрого превращения в эргономичный заплечный рюкзак. Конструкция оснащается специальными креплениями для фиксации на седле, багажнике или баке, а лямки и система переноски скрыты в специальном отсеке во время движения. Гибридизация функций позволяет мототуристу оперативно переходить с езды на пешее передвижение без перепаковки вещей.

Ключевые материалы комбинируют прочность (корпус из армированного пластика, полипропилена или водоотталкивающей ткани) и малый вес. Объем варьируется от 20 до 50 литров для сохранения маневренности. Базовые элементы включают:

• Съёмные лямки с поясным ремнём для распределения нагрузки
• Жёсткое крепление-база (монтируется на раму транспортного средства)
• Быстросъёмные замки (например, Latch-Lock) для мгновенного отсоединения кейса
• Гидроизоляция внутренних отсеков или наличие дождевого чехла

Самостоятельное изготовление: базовые шаги

Для создания минимальной версии потребуется армированный рюкзак-мешок (как основа) и комплект креплений из мотоаксессуаров. Технология сборки:

1. Изготовление платформы: вырежьте из фанеры (5-8 мм) или поликарбоната основу по размеру дна рюкзака.
2. Крепление платформы: прикрутите к пластине кронштейны от серийного мото-кофра или U-образные скобы для фиксации к багажнику.
3. Интеграция с рюкзаком: пришейте или приклейте платформу ко дну мешка термоклеем/эпоксидкой; усилите зону стыка нейлоновыми лентами.
4. Модернизация креплений: добавьте на внешний корпус быстрые застежки-карабины для присоединения к базе, спрячьте плечевые лямки в защищённый карман.

Важно: Тестируйте прочность конструкции статической нагрузкой (минимум 1.5x от планируемого веса) перед эксплуатацией.

Кофры типа "хвост": установка на пассажирское сиденье

Кофры-"хвосты" монтируются поверх пассажирского седла, полностью его перекрывая и занимая место, предназначенное для пассажира. Основной функцией такого размещения является значительное увеличение багажного объема за счёт отказа от перевозки второго человека, что особенно актуально для мотоциклов без штатной задней системы крепления груза.

Крепление осуществляется через жестко фиксируемые на седле металлические или пластиковые платформы с анкерными точками Крепежные кронштейны проходят под седлом или цепляются к подрамнику мотоцикла Главная сложность заключается в выверенном позиционировании кофра относительно центра тяжести транспортного средства для исключения его смещения при движении.

Ключевые особенности установки

Важные аспекты монтажа включают:

• Необходимость демонтажа седла для точного крепления платформы с последующим фиксированием кофра болтами или хомутами.
• Обязательную проверку надежности фиксации ремней безопасности крепежной системы перед каждым выездом.
• Использование дополнительных резиновых прокладок во избежание вибрации кофра и повреждения седла.

При самостоятельном изготовлении особое внимание уделяется геометрии основания платформы она должна точно повторять контуры сиденья Доступ к содержимому осуществляется сверху что требует надёжной гидроизоляции замков и уплотнителей Прочность боковых крышек усиливается рёбрами жёсткости для противодействия ветровой нагрузке на высокой скорости.

Универсальные мягкие сумки-кофры: многозадачность применения

Главное преимущество мягких сумок-кофров – их исключительная гибкость использования. В отличие от жестких боксов, они легко подстраиваются под форму груза: будь то объемная экипировка, продукты неправильной формы или походная палатка. Это достигается за счет эластичных материалов (кордура, ПВХ-ткани) и продуманной конструкции с регулируемыми стяжками, позволяя "утрамбовывать" вещи плотнее без риска повреждений.

Универсальность проявляется и в способах фиксации: такие кофры крепятся не только к багажнику мотоцикла, но и к дугам внедорожников, велосипедным рамам, рюкзачным ремням (благодаря модульной системе креплений типа MOLLE). Дополнительные ручки и съемные лямки превращают их в городские рюкзаки или дорожные сумки, обеспечивая плавный переход между режимами "транспортировка на мотоцикле" и "носка вручную".

Ключевые аспекты многозадачности

• Адаптация под любой транспорт: совместимость с крепежными системами для мототехники, автомобилей, велосипедов.
• Быстрое перепрофилирование: съемные элементы (ремни, ручки) позволяют за секунды создать ручную кладь.
• Защита содержимого: водонепроницаемые материалы и уплотненные швы сохраняют вещи сухими даже в ливень.
• Вместительность "с запасом": эластичные вставки и компрессионные стропы увеличивают объем под нестандартные грузы.

Алюминиевые кофры: прочность и антивандальные свойства

Главное преимущество алюминиевых кофров – исключительная механическая прочность материала. Сплавы на основе алюминия выдерживают экстремальные нагрузки при падениях мотоцикла, защищая содержимое от деформации. Конструкция из штампованных или сварных листов с ребрами жесткости устойчива к ударам и давлению груза, сохраняя геометрию даже после серьезных повреждений.

Антивандальные свойства обеспечиваются особенностями металлической конструкции. Алюминий сложно разрезать обычным инструментом, а использование усиленных врезных замков с крепкими засовами блокирует несанкционированный доступ. Поверхность не подвержена коррозии или температурным деформациям, а естественный оксидный слой предотвращает появление царапин при попытках вскрытия, сохраняя внешний вид и функциональность кофра.

Система защиты

• Замки: Встраиваемые цилиндровые или дисковые механизмы с защитой от сверления
• Петли: Скрытые усиленные петли с внутренними шарнирами
• Уплотнители: Двойные контуры резиновых уплотнений для защиты от взлома монтировкой

Угроза	Степень защиты
Вандальный взлом	Высокая: металл устойчив к разрезанию
Погодные условия	Абсолютная: герметичность + устойчивость к коррозии
Последствия ДТП	Высокая: каркас поглощает до 80% ударных нагрузок

Пластиковые кофры: оптимальный вес и доступная цена

Главное преимущество пластиковых кофров – сочетание минимального веса и привлекательной стоимости. Корпуса из современных полимеров (АБС-пластик, полипропилен) в разнове легче металлических или деревянных аналогов, что критично для сохранения маневренности мотоцикла. При этом они обеспечивают достаточную защиту содержимого от ударов и осадков благодаря жесткой конструкции и герметичным уплотнителям.

Доступность таких моделей обусловлена технологичностью производства. Литье под давлением позволяет быстро создавать прочные корпуса сложной формы с минимальными затратами. Ценовой диапазон варьируется: стандартные прямоугольные боксы стартуют от 3000₽, тогда как аэродинамические топ-кейсы премиум-брендов достигают 25000₽. Дешевле всего обходятся универсальные кофры без интеграции в крепежную систему байка.

Ключевые факторы выбора

• Оптимальный вес: пустой кофр редко превышает 3-5 кг даже в крупных размерах (45-55л), снижая нагрузку на подвеску.
• Ценовая доступность: базовая комплектация на 30л стоит как 1-2 заправки бака, а ремонт трещин возможен эпоксидными составами.
• Срок службы: УФ-стабилизированный пластик сохраняет свойства 5-7 лет без коррозии, но уязвим к царапинам.

Типоразмер (литраж)	Средний вес (кг)	Диапазон цен (₽)
20-30л (шлем)	1.8–2.5	2800–5000
35-45л (универсал)	2.7–4.1	4500–12000
50-55л (экспедиция)	4.3–5.8	9000–25000

Тканевые кофры: легкость и гибкость при хранении

Главное преимущество тканевых кофров – их минимальный вес и способность сжиматься при малой загрузке, что критично для динамичной езды и экономии места. Мягкие стенки из материалов типа кордуры, нейлона или полиэстера с водостойкой пропиткой адаптируются под содержимое, позволяя упаковывать объемные, но легкие предметы вроде одежды или палаток. В сложенном виде такой кофр превращается в компактный рулон, не занимающий пространство в гараже.

Однако гибкость имеет обратную сторону: ткань уступает жестким конструкциям в защите от ударов и давлении. Для усиления уязвимых зон (дно, области креплений) используют дополнительные слои материала или пластиковые вставки. Водоотталкивающая пропитка не гарантирует полной герметичности в ливень, поэтому для электроники или документов обязательны внутренние водонепроницаемые пакеты.

При самостоятельном изготовлении ключевыми этапами становятся:

• Выбор ткани: плотный кордура (1000D) или армированный полиэстер для износостойкости;
• Конструкция: простой мешок с горловиной на шнурке или сложная форма с молниями YKK и клапанами;
• Усиление: двойная строчка швов, пластиковая панель в дне, кевларовые петли для креплений;
• Защита: силиконизация ткани или внутренний PU-слой.

Готовые решения включают модели с разными типами фиксации:

Тип крепления	Примеры	Особенности
Рюкзаки	Kriega US-Drypack	Компактность + возможность носить отдельно
Хвостовые сумки	Nelson-Rigg CL-1060	Регулируемые ремни на седло/раму
Кофры на бак	Mosko Moto Nomad	Магнитная или стропочная фиксация

Встроенные крепления vs универсальные кронштейны: что выбрать

Встроенные крепления проектируются производителем под конкретную модель кофра и байка, обеспечивая монолитную интеграцию с рамой или багажной системой мотоцикла. Они требуют точной подгонки и часто идут в комплекте с кофрами премиум-сегмента. Монтаж сложнее, но результат отличается высокой надёжностью и эстетичным внешним видом.

Универсальные кронштейны используют регулируемые элементы (зажимы, хомуты, платформы), позволяющие закрепить кофр на любом мотоцикле. Их главное преимущество – гибкость применения без привязки к бренду или модели. Такие системы проще в установке, дешевле, но могут требовать дополнительной доработки для минимизации вибраций.

Сравнение характеристик

Критерий	Встроенные крепления	Универсальные кронштейны
Совместимость	Только для определённых пар "байк-кофр"	Подходят к большинству моделей
Надёжность	Максимальная (жесткая фиксация)	Зависит от качества установки
Сложность монтажа	Высокая (требует инструментов и навыков)	Средняя (регулировка своими силами)
Цена	Выше на 30-50%	Бюджетные аналоги

Ключевые рекомендации:

• Выбирайте встроенные крепления если:
  • Критична виброустойчивость на высоких скоростях
  • Важен заводской дизайн без выступающих элементов
  • Кофр используется постоянно
• Универсальные кронштейны предпочтительнее когда:
  • Кофр перемещается между разными мотоциклами
  • Требуется оперативный демонтаж
  • Бюджет ограничен

Для самодельных кофров универсальные кронштейны практичнее: их комплектующие легче адаптировать под нестандартные размеры. Главный недостаток – необходимость контроля соединений перед каждой поездкой.

Быстросъемные системы для кофров: принцип работы

Быстросъёмные системы представляют собой комплекс механизмов, обеспечивающих мгновенную фиксацию и демонтаж кофров на мотоцикле без инструментов. Их ключевая задача – упростить снятие багажа при парковке или загрузке вещей, а затем быстро вернуть его на место. Такие решения особенно востребованы среди туристов и курьеров, регулярно пользующихся кофрами.

Принцип функционирования основан на трёхкомпонентном взаимодействии: стационарная базовая платформа закрепляется на раме мотоцикла, ответные замковые элементы монтируются на дно кофра, а механизм фиксации обеспечивает соединение. При установке пользователь позиционирует кофр на платформе, совмещая направляющие, после чего активирует рычаг или кнопку блокировки, защелкивающие крепления.

Ключевые элементы систем

• Поворотные кулачки – металлические штыри на кофре, блокирующиеся в пазах платформы при повороте рукоятки.
• Центральный фиксатор (подпружиненный) – утапливается при установке и автоматически разблокирует платформу при нажатии кнопки.
• Антивандальные замки – защищают механизм от самопроизвольного раскрытия при движении.

Тип активации	Рабочий процесс	Примеры систем
Рычажный	Поворот рукоятки на 90° приводит к захвату платформы замковыми лапками	Givi Monokey, Kappa K-Lock
Кнопочный	Нажатие центральной клавиши освобождает пружинные фиксаторы	SHAD SIS, SW-Motech QLS

Для демонтажа достаточно одного действия: повернуть основной рычаг либо нажать кнопку разблокировки. Эргономика продумана так, чтобы операция выполнялась в перчатках. Сила затяжки регулируется винтами, предотвращая люфт, но сохраняя плавность работы механизма.

Объем кофра: как рассчитать под конкретные задачи

Определение необходимого объема кофра напрямую зависит от характера поездок и перевозимых предметов. Короткие городские маршруты обычно требуют минимума пространства (от 20 до 40 литров) для документов, аптечки или шлема. Дальние путешествия или перевозка габаритного снаряжения (палатки, спальники, инструменты) диктуют выбор объемных систем – от 60 до 100+ литров.

Недостаток объема приведет к перегрузу внешних креплений и нарушению управляемости, а избыток – к лишнему весу и парусности. Точно оцените реальный набор предметов для типичной поездки:

Этапы расчета оптимального объема

1. Сбор типового набора груза: Разложите все обязательные предметы (экипировку, инструмент, посуду, провизию).
2. Грубая оценка: Поместите вещи в коробки или сумки стандартного объема (например, 10-литровые) и суммируйте результат.
3. Учет пространства: Добавьте 20-30% запаса под нестандартные предметы (куртку, покупки в дороге).
4. Проверка аэродинамики: Убедитесь, что габариты кофра не шире руля или зеркал мотоцикла.

Примеры объемов под распространенные задачи:

Цель использования	Минимальный объем (литры)	Рекомендуемый объем (литры)
Ежедневные поездки по городу	20–30	30–40
Туризм (выходные)	40–60	60–80
Экспедиционные поездки	80	100+

Используйте гибкие кофры-баулы для неравномерных грузов или модульные системы с наращиваемыми секциями. Помните: вес распределяется равномерно, а центр тяжести стремится к низу для сохранения баланса мотоцикла.

Герметичность класса "водонепроницаемый": стандарты и тесты

Класс герметичности "водонепроницаемый" (waterproof) подразумевает способность кофра надежно защищать содержимое не просто от брызг, а от интенсивного воздействия воды при погружении или длительном воздействии сильного дождя и струй воды под давлением. Это критично для мототуризма, эксплуатации оборудования в экстремальных погодных условиях или хранения чувствительных к влаге предметов.

Для объективной оценки уровня защиты от воды применяются международные стандарты, наиболее важным из которых является DIN IEC 529 (МЭК 60529) или его аналог – ГОСТ 14254 (система защиты IP). Второе значение в индексе защиты IP (Ingress Protection) определяет именно уровень стойкости к воде.

Ключевые стандарты и тесты для водонепроницаемых кофр

• IPX4 (Брызгоустойчивость): Не считается водонепроницаемым. Защита от брызг воды с любого направления. Минимальный уровень для большинства дорожных условий. Потоки воды под давлением могут преодолеть защиту.
• IPX7 (Защита при кратковременном погружении): Класс, часто соответствующий "водонепроницаемости" для многих кофров. Корпус должен выдержать погружение в воду на глубину не менее 1 метра на время 30 минут без проникновения влаги внутрь. Надежная защита при падении в воду или экстремальном ливне.
• IPX8 (Защита при продолжительном погружении): Высший класс водонепроницаемости. Изделие способно оставаться герметичным при непрерывном нахождении на заданной производителем глубине (обычно более 1 метра) в течение определенного времени (дольше, чем для IPX7). Используется в профессиональном оборудовании.

Важное различие: "Водонепроницаемый" (waterproof) и "водостойкий" (water resistant) – это разные понятия. Водостойкость (часто обозначается как IPX4 или ниже) защищает лишь от слабых брызг. Утверждение "водонепроницаемый" без указания конкретного класса IP по DIN/IEC/ГОСТ (например, IP67) считается некорректным и обычно свидетельствует о более низком уровне защиты.

Как проходят тесты:

1. Тест на импульсную струю (IP 65): Струя воды диаметром 6.3 мм подается под давлением (30 кПа) с расстояния 3 метров на все поверхности кофра в течение как минимум 3 минут на 1 кв. метр. Влага не должна проникнуть внутрь.
2. Тест на устойчивость к струям воды (IP 66): Более мощная струя воды диаметром 12.5 мм подается под давлением (100 кПа, ~10 м водного столба) с расстояния 3 метров на все поверхности кофра не менее 3 минут на 1 кв. метр.
3. Тест на кратковременное погружение (IP 67): Кофр помещается в емкость с водой так, чтобы его нижняя поверхность находилась на глубине 1 метр, а верхняя – не менее чем на 0.15 метра ниже поверхности. Время выдержки – стандартно 30 минут. Проникновения воды внутрь быть не должно. Контрольное давление можно рассчитать как P = ρ * g * h ≈ 10 кПа на метр глубины.

Серьезные производители проводят эти тесты в специализированных лабораториях. При самостоятельном изготовлении гарантировать соответствие стандарту IP67 или IP68 сложно – это требует точности сборки, правильного выбора и монтажа уплотнителей и сложной вакуумной проверки на производстве. Выбор кофра, сертифицированного по IP67, заведомо обеспечивает высокую степень защиты от воды.

Рама кофра: требования к жесткости и устойчивости

Рама является основным силовым элементом кофра для мотоцикла, воспринимающим все динамические и статические нагрузки при движении. Ее жесткость критически важна для предотвращения деформации корпуса под весом груза и вибраций. Недостаточная жесткость приводит к "складыванию" конструкции на кочках, дребезжанию, трению элементов друг о друга и, в конечном итоге, разрушению точек крепления к мотоциклу.

Устойчивость рамы подразумевает сохранение геометрической целостности при воздействии разнонаправленных сил: изгибающих (вертикальная нагрузка багажа), скручивающих (вибрация на неровностях) и сдвигающих (рывки при разгоне/торможении). Достигается это оптимальным выбором:

• Сечения профилей: прямоугольные трубы или уголки предпочтительнее круглых труб из-за большей площади контакта с обшивкой и устойчивости к кручению.
• Конфигурации силовых элементов: диагональные распорки и треугольные косынки в узлах каркаса резко повышают устойчивость к скручиванию и боковым нагрузкам.
• Качества сварных швов: сплошные швы достаточной глубины обеспечивают монолитность конструкции.

Материал каркаса (обычно стальной профиль или алюминиевый уголок) должен сочетать прочность с низким весом. Крепежные узлы (проушины, кронштейны) интегрируются в раму на этапе сборки и усиливаются накладками. Рекомендуется провести статические испытания готовой рамы контрольным грузом, превышающим расчетную массу багажа, для выявления деформаций.

Надёжность замков напрямую влияет на сохранность груза во время поездки и стоянки. Даже самый прочный кофр теряет смысл при уязвимом запирающем устройстве, поэтому выбор механизма требует внимания к конструкции, материалам и устойчивости к вандализму.

Производители используют разнообразные решения – от классических металлических засовов до электронных систем. При самостоятельном изготовлении кофра необходимо продумать совместимость замка с корпусом, защиту от влаги и пыли, а также удобство эксплуатации в перчатках.

Замковые механизмы: надежность для защиты содержимого

Основные типы замков для мотоциклетных кофров:

• Навесные: Просты в установке (требуют проушин), но уязвимы к силовому срезу болгаркой. Используйте модели с закалённой дужкой и защитными кожухами.
• Врезные (цилиндровые): Встраиваются в корпус, скрыты от прямого доступа. Требуют точного монтажа. Ключевые параметры: количество пинов (>5), бронированная накладка, коррозионностойкие сплавы.
• Кодовые (механические/электронные): Не нуждаются в ключах. Механические версии надёжны в грязи и морозе, электронные – часто включают сигнализацию, но чувствительны к влаге.
• Защёлки с тросиком: Обычно дополняют основной замок. Фиксируют крышку от случайного открытия на ходу. Не годятся как самостоятельная защита.

Критерии для самостоятельного изготовления:

1. Противовзломность: выбирайте замки класса не ниже 3-го (по EN 1303), избегайте силуминовых деталей.
2. Герметичность: у врезных моделей обязательны резиновые уплотнители; место монтажа обрабатывайте герметиком.
3. Расположение: монтируйте механизм так, чтобы нельзя было вырвать его монтировкой. Укрепляйте зону установки металлическими пластинами.

Тестируйте работоспособность замка при экстремальных углах открытия кофра. Для электронных систем предусмотрите резервный источник питания или механический дубликат. Помните: неразрушимых замков не существует, но правильно выбранный механизм увеличит время взлома до 5–10 минут, что часто отпугивает злоумышленников.

Уплотнители для крышки кофра: обеспечение пылевлагозащиты

Герметичный притвор крышки кофра – ключевое условие сохранности содержимого от влаги, дорожной грязи и пыли. Без надежного уплотнителя даже идеально изготовленный корпус уязвим при эксплуатации в дождь, на бездорожье или при мойке мотоцикла.

Основные требования к уплотнителю включают стойкость к деформациям, температурным перепадам (от -30 °C до +70 °C), УФ-излучению и агрессивным средам (топливо, масло). Он должен плотно прилегать по всему контуру крышки, создавая равномерное давление при закрытии и компенсируя микродеформации корпуса.

Типы материалов и способы монтажа

Для самостоятельного изготовления применяют следующие решения:

• Трубчатый резиновый профиль (D-образный или круглый): универсален, доступен в автозапчастях. Крепится в паз крышки на клей (например, жидкие гвозди) или вставляется в пластиковые клипсы.
• Самоклеящийся уплотнитель: пористый ЭПДМ или силикон со слоем адгезива. Требует обезжиривания поверхности и аккуратной укладки без натяга.
• Магнитная лента: фиксируется на кромке крышки, притягиваясь к металлической полосе на корпусе. Обеспечивает плотное прилегание, но подходит только для стальных кофров.

Для сложных геометрических контуров стыки уплотнителя срезают под 45°. Углы усиливают каплей термостойкого герметика (типа Loctite 5900), проверяя равномерность прилегания тестом с бумажным листом: при закрытии крышки он должен зажиматься по всему периметру с ощутимым усилием.

Крепление к мотоциклу: точки установки и допустимая нагрузка

Крепление кофра к мотоциклу – критически важный этап, обеспечивающий безопасность как самого багажа, так и управляемости. Места установки определяются конструкцией конкретного мотоцикла и должны быть выбраны таким образом, чтобы выдерживать динамические нагрузки при движении по разным дорогам, включая вибрации, рывки и крены.

Основными точками крепления выступают:

• Багажная планка: Штатный элемент на задней части седла. Подходит для боксов и небольших кофр, но имеет самую низкую допустимую нагрузку.
• Каркас подрамника: Силовые элементы рамы мотоцикла в районе седла и задней подвески. Позволяют крепить кронштейны для боксов или плоских платформ.
• Траверсы: Специальные усиленные кронштейны, устанавливаемые над крылом или по бокам от заднего колеса. Наиболее надежный вариант для крепления топ-кейсов или больших боксов.
• Конструкции для крепления боковых кофров: Зачастую нуждаются в установке специфических кронштейнов к подрамнику или основной раме для монтажа левого и правого кофров.

Допустимая нагрузка

Предельно важно строго соблюдать ограничения нагрузки, установленные производителями как для точек крепления, так и для кофра. Нагрузка определяется несколькими факторами:

• Заявленная производителем масса: Максимальный вес, на который рассчитана сама точка крепления (кронштейн, багажная планка) или подрамник мотоцикла.
• Заявленная максимальная грузоподъемность кофра: Указывается производителем оборудования.
• Распределение веса: Размещение груза в кофре (ближе к центру тяжести мотоцикла лучше). Предельные нагрузки указаны для правильно распределенного веса.

Системы крепления кофров значительно нагружают подвеску, особенно заднюю. Превышение допустимого веса:

• Ухудшает управляемость и маневренность.
• Приводит к проседанию подвески и ухудшению торможения.
• Вызывает повышенную нагрузку на раму и подрамник, приводящую к их деформации или разрушению.
• Может стать причиной отрыва кофра во время движения.

Точка крепления	Примерный диапазон допустимой статической нагрузки
Багажная планка	3 - 10 кг
Крепление к подрамнику (для топкейсов)	5 - 15 кг
Крепление к траверсам (для топкейсов/плоских платформ)	10 - 25 кг
Системы для боковых кофров (пара)	10 - 30 кг на пару

Важно: Всегда сверяйтесь с технической документацией вашего мотоцикла! Указанные значения являются ориентировочными и могут сильно варьироваться в зависимости от модели мотоцикла и типа крепления.

Самостоятельное изготовление: плюсы, минусы и юридические нюансы

Изготовление кофра своими руками позволяет значительно снизить затраты: стоимость материалов в разы ниже готовых моделей. Конструкция полностью кастомизируется под габариты багажа, стиль мотоцикла и личные предпочтения владельца. Ключевое преимущество – творческая реализация проекта с учетом уникальных технических требований, например, специфические крепления или встроенные отсеки для инструментов.

Основной недостаток – высокие требования к навыкам мастера. Отсутствие профессионального оборудования часто приводит к снижению герметичности и прочности изделия. Ошибки в проектировании создают риск отрыва кофра на скорости. Другой минус – значительные временные затраты на проектирование, поиск материалов, сборку и тестирование, что может превысить экономию средств.

Дополнительные преимущества:

• Возможность ремонта и модернизации силами создателя
• Эксклюзивный дизайн, недоступный в серийных моделях
• Оптимальное использование подручных материалов

Существенные риски:

• Невозможность гарантировать ударопрочность конструкции
• Ограниченная устойчивость к погодным условиям без спецпокрытий
• Потенциальный дисбаланс нагрузки при неправильном распределении веса

Юридические аспекты самодельных кофров

Установка самодельного кофра приравнивается к изменению конструкции ТС. Согласно ПДД РФ и Техрегламенту Таможенного союза, любые доработки требуют согласования с ГИБДД. Без сертификации безопасности и экспертного заключения эксплуатация мотоцикла с таким оборудованием влечёт:

1. Штраф по ст. 12.5 КоАП РФ (500-5000 ₽)
2. Аннулирование диагностической карты
3. Запрет на участие в дорожном движении до демонтажа

Обязательные требования ГОСТ	Последствия нарушения
Выступ за габариты мотоцикла не более 0.4 м по ширине	Конфискация оборудования как несертифицированного
Нагрузка на крепления ≤ 5G при динамических испытаниях	Гражданская ответственность при ДТП из-за отрыва груза

Для легализации требуется провести испытания в аккредитованной лаборатории и внести изменения в ПТС. Декоративные кофры без функциональной нагрузки нормативам не подлежат.

Выбор чертежа жесткого кофра: доступные схемы и шаблоны

Готовые чертежи для самостоятельного изготовления жестких кофров можно найти на специализированных мотофорумах, ресурсах для моделирования (таких как GrabCAD) или в тематических блогах. Популярные схемы включают базовые формы: прямоугольные топ-кейсы под сиденье пассажира, вытянутые трапециевидные модели для крепления на борт или заднюю платформу, а также цилиндрические боксы из алюминиевых обручей. Для сложных геометрических конструкций (например, интегрированных в спойлер) рекомендуется использовать 3D-шаблоны, адаптированные под конкретную модель байка.

Ключевые параметры, которые должны отражаться в чертеже: внешние габариты корпуса с учётом монтажного кронштейна, толщина материала (фанера 6–12 мм, алюминий 2–3 мм), усиление рёбрами жесткости, позиции замков и петель. Для крепления через несущую раму обязательна детализация проушин или монтажной пластины с указанием точек сверления. Распространённые проекты дополняются спецификацией фурнитуры, что упрощает поиск компонентов.

Основные источники шаблонов:

• Open-source архивы с векторными файлами (DXF, SVG) для плазменной резки
• PDF-схемы с пошаговой раскройкой листовых материалов
• TinkerCAD и SketchUp проекты с виртуальной сборкой

Важно: Перед использованием проверяйте:

1. Совместимость с габаритами вашего мотоцикла (замер посадочной зоны!)
2. Соответствие толщины материала расчётным нагрузкам
3. Наличие в схеме технологических отступов под герметизацию швов

Тип кофра	Особенности чертежа	Сложность сборки
Прямоугольный (топ-кейс)	Прямые углы, минимальная деформация при сборке	★☆☆
Обтекаемый (аэродинамический)	Изогнутые линии, требуется гнутьё металла/разметка по лекалу	★★★
Секционный (раскладывающийся)	Детализация подвижных соединений и уплотнителей	★★☆

Материалы для самодельного жесткого кофра

Выбор основного материала определяет технологию изготовления, итоговый вес кофра, его прочность, устойчивость к влаге и внешний вид. При самостоятельном изготовлении популярны древесные композиты, металлы и полимеры, каждый со своими особенностями эксплуатации.

Ключевыми критериями при выборе материала являются доступность в обработке простыми инструментами (ножовка, лобзик, дрель, шлифмашина), а также его устойчивость к вибрациям, УФ-излучению, перепадам температуры и осадкам. Дополнительно важны факторы стоимости и финишной отделки для придания кофру завершенного вида.

Сравнение материалов: фанера, алюминий, пластик

Основными материалами для конструкции жестких кофров своими руками являются:

• Фанера: Наиболее популярный у самостоятельных мастеров материал благодаря хорошему балансу цены, прочности и технологичности обработки. Оптимально использование влагостойкой фанеры ФСФ или морской (особенно для днища и крышки). Толщина для стенок 6-10 мм, для днища и усиленных элементов 12-18 мм. Требует обязательной герметизации торцов и всей поверхности эпоксидной смолой, лаком или стеклотканью для защиты от влаги и истирания. Легко гнется при формировании арок или скруглений с надрезами или пропариванием.
• Алюминий и его сплавы: Обеспечивает минимальный вес при высокой прочности и абсолютной водонепроницаемости конструкции. Требует специализированного инструмента для резки, гибки (толстостенные листы) и особенно сварки аргоном (для каркаса или герметичных швов). Альтернатива сварке - соединение на заклепках или винтах с использованием силиконовых герметиков. Алюминиевые сплавы типа АМг или Д16Т (дюраль) прочнее, но жестче и сложнее в обработке, чем чистый алюминий. Обязательна защита анодированием или лакокрасочным покрытием. Подходит для создания прочных каркасов или цельнометаллических боксов.
• Пластики (Полимеры):
  • ABS-пластик: Термопласт с хорошей ударопрочностью и стойкостью к погоде. Хорошо шлифуется, клеится дихлорэтаном или эпоксидными составами. Можно формовать разогретые заготовки для криволинейных форм. Листы толщиной 3-8 мм.
  • Полипропилен (ПП): Легкий, химически инертный, отличная усталостная прочность. Сложен в склеивании – требует специализированных праймеров и клеев. Сваривается горячим воздухом. Особо устойчив к воздействию топлива.
  • Поликарбонат (литой): Высокая ударопрочность ("пуленепробиваемый" пластик), прозрачные варианты. Тяжелее ABS/ПП, царапается, может желтеть на солнце без УФ-защиты, требует обработки силиконовыми герметиками для уплотнения крепежа.
  Пластики легки, не боятся влаги, но требуют аккуратного выбора крепежа (втулки для винтов) и способа соединения. Часто используются для обшивки рам из фанеры или алюминия.

Ниже представлены ключевые характеристики материалов:

Параметр	Фанера (ФСФ/морская)	Алюминий/Сплавы	ABS/ПП/Поликарбонат
Обработка	Самый простой (деревоинструмент)	Сложная (металлоинструмент, сварка TIG)	Умеренная (резка, фрезеровка, склейка/сварка)
Вес	Средний (зависит от толщины)	Низкий (особенно для прочности)	Самый легкий
Водостойкость	Только после качественной герметизации	Абсолютная	Абсолютная
Прочность	Хорошая (зависит от конструкции и слоев)	Очень высокая	Хорошая (ABS, ПК) или отличная усталостная (ПП)
Отделка	Покраска, лак, оклейка (требует подготовки)	Анодирование, спец.грунты и краски	Окраска после обработки, сам цвет пластика, текстурные пленки

Итоговый выбор материала зависит от ваших навыков, доступного инструмента, бюджета и требований по весу и долговечности кофра. Комбинирование материалов (например, алюминиевый каркас с пластиковой или фанерной обшивкой) часто дает оптимальный результат.

Раскрой деталей корпуса: оптимизация расходов материала

Оптимизация раскроя напрямую влияет на стоимость кофра: даже при использовании качественных материалов (например, алюминия или фанеры) грамотное размещение шаблонов минимизирует отходы. Неликвидные обрезки могут достигать 20-30% при хаотичном раскладе, тогда как продуманный эскиз экономит средства.

Используйте специализированное ПО (Nesting, AutoCAD) или ручные техники: плотно группируйте контуры деталей с учетом припусков на швы и толщины реза, совмещайте прямолинейные края шаблонов с кромкой листа, а также учитывайте направление волокон при работе с фанерой – это повышает прочность стенок. Обязательно тестируйте раскладку на бумаге перед резкой.

Ключевые методы экономии:

• Парная резка симметричных элементов: наложите контуры обеих боковин друг на друга для одновременной обработки
• Разделение крупных деталей: при дефиците материала расчлените переднюю панель на 2-3 фрагмента с последующим соединением
• Многоуровневый раскрой: комбинируйте мелкие шаблоны (крепления, лючки) в «окнах» между крупными заготовками

Материал	Рекомендуемый способ оптимизации	Потери (%)
Фанера	Разворот шаблонов вдоль длины листа	10-12%
Алюминиевый лист	План-схема с группировкой прямоугольных фрагментов	8-10%
Пластик	Термоформирование остатков для мелких деталей	15-18%

Для криволинейных вырезов обязательно используйте электролобзик с тонким пильным полотном – широкое лезвие увеличивает потери материала из-за грубого реза. Учитывайте последующую обработку кромок: припуск в 2-3 мм сэкономит время на шлифовку без лишнего расхода сырья.

Сборка корпуса кофра: соединение стенок и днища

Начните с нанесения клея для пластика по всему периметру нижнего торца боковых стенок и верхней кромки днища, обеспечивая равномерное распределение состава. Совместите детали под прямым углом, используя временные распорки или струбцины для точной фиксации геометрии. Убедитесь, что угловые стыки плотно прилегают без перекосов – это критично для герметичности.

После предварительной фиксации усильте соединение механическим крепежом: просверлите отверстия с шагом 8-12 см вдоль стыка, затем установите заклепки или винты с потайными головками. Для высоконагруженных кофров проложите внутренний армирующий уголок из алюминия или стеклопластика, зафиксировав его эпоксидным клеем поверх основного шва.

Ключевые этапы работы:

1. Обезжиривание поверхностей ацетоном перед склейкой
2. Сжатие стыков струбцинами на 3-6 часов до полимеризации клея
3. Обработка внутренних швов герметиком после монтажа крепежа

Материал соединения	Рекомендуемый крепеж	Время фиксации
Пластик ABS	Заклепки + дихлорэтановый клей	24 часа
Фанера	Винты + эпоксидная смола	12 часов
Алюминий	Заклепки + полиуретановый герметик	8 часов

Изготовление ребер жесткости: усиление конструкции

Для каркаса кофра ребра жесткости необходимы, чтобы предотвратить деформацию под нагрузкой и вибрацией. Основные материалы – деревянный брус (сечение 20×20 мм) или алюминиевый уголок (20×20×2 мм). Дерево проще обрабатывать, алюминий – долговечнее и легче. Длина элементов подгоняется под внутренние размеры отсеков кофра с учетом конусности стенок.

Крепление ребер к каркасу осуществляют в местах стыков стенок и крыши. Для дерева используют водостойкий клей (эпоксидный) и оцинкованные саморезы, для алюминия – заклепки или болты М4 с гайками. Усиление устанавливают на всех внутренних углах в виде сетки с шагом 25–30 см.

Ключевые этапы монтажа:

1. Разметка: Нанесите линии крепления на стенки и дно с помощью линейки и маркера.
2. Фиксация: Прижимайте элементы струбцинами перед сверлением отверстий.
3. Обработка стыков: Для дерева – промажьте клеем торцы брусков перед установкой. Для алюминия – удалите заусенцы надфилем.
4. Дополнительное усиление: В точках крепления кофра к багажнику добавьте металлические пластины-накладки.

Типичные ошибки:

• Использование сырой древесины (приведет к короблению).
• Недостаточное количество ребер в зоне петель крышки.
• Отсутствие термоизоляции металлических элементов от внутренней обшивки.

Критерий	Дерево	Алюминий
Вес	Высокий	Низкий
Сложность обработки	Низкая	Средняя (требуется специнструмент)
Устойчивость к влаге	Требует пропитки	Высокая

Крепление крышки: петли правильного типа и установка

Для надёжной фиксации крышки мотоциклетного кофра критически важны петли. Они должны выдерживать вибрацию, вес содержимого и динамические нагрузки при движении. Неподходящие петли приведут к деформации крышки, люфтам или поломке креплений. Выбор зависит от типа кофра: классические наружные петли подойдут для металлических корпусов, а скрытые (внутренние) лучше использовать для пластиковых моделей, чтобы сохранить герметичность.

Материал петель напрямую влияет на долговечность. Предпочтение отдавайте нержавеющей стали или алюминиевым сплавам – они устойчивы к коррозии при эксплуатации под дождём. Избегайте силумина: он хрупок и быстро разрушается от вибраций. Минимальная толщина металла – 2-3 мм. Для крупных кофров (топ-кейсы) используйте 3-4 петли, для маленьких (кофры на бак) хватит двух. Обязательно проверяйте совпадение секторов петель с крышкой и основой.

Ключевые этапы установки

1. Разметка точек крепежа: приложите петли к корпусу и крышке, отметьте отверстия маркером, соблюдая соосность и отступ от краёв (минимум 10 мм).
2. Сверление: используйте металлическое сверло на 1 мм меньше диаметра крепежа. Для пластика ставьте деревянный брусок изнутри, чтобы избежать сколов.
3. Фиксация:
   • На металл – болты с гайками и стопорными шайбами.
   • На пластик – винты с широкими пресс-шайбами (равномерно распределят нагрузку).
4. Регулировка: после затяжки проверьте ход крышки. Устраните перекосы, ослабив крепления и сместив петли. Зазор между крышкой и корпусом должен быть равномерным.

Усильте зоны крепления для тяжёлых кофров: изнутри приклейте металлические пластины-шайбы эпоксидным клеем или установите алюминиевые вставки. Для герметичности промажьте стыки силиконовым герметиком до финальной затяжки. Регулярно смазывайте петли графитовой смазкой и проверяйте затяжку крепежа перед длительными поездками.

Врезка замка и защелки: монтаж запирающего механизма

Приступая к установке запирающей системы, убедитесь в точности разметки: от расположения замочной скважины до защелки напрямую зависит надежность кофра. Нанесите контуры замка на материал корпуса (пластик, металл или композит), используя шаблон из комплекта или самостоятельно сделанную выкройку с учетом габаритов механизма и толщины стенки кофра.

Аккуратно вырежьте отверстия по разметке: для личинки замка применяйте сверло подходящего диаметра с последующей доводкой напильником, а под ригель защелки пропилите прямоугольный паз лобзиком. Физически закрепите механизм внутри полости корпуса винтами или заклепками, обеспечив плотное прилегание без перекосов – люфт приведет к некорректной работе.

Критические шаги сборки

1. Фиксация личинки: затяните стопорный винт на боковой грани замка после установки ключа в положение "открыто".
2. Регулировка приводных тяг: соедините ригель защелки с замком через штатные рычаги, подгоняя длину крепежом до плавного хода без заеданий.
3. Тестирование с нагрузкой: закройте кофр принудительно нагружая крышку для проверки срабатывания фиксатора и отсутствия деформации механизма.

Важно: зазоры между ответной планкой защелки и корпусом крышки не должны превышать 1–2 мм – это исключит дребезг во время движения и самопроизвольное открывание. Периодически обрабатывайте трущиеся детали графитовой смазкой для профилактики коррозии.

Типичные ошибки	Последствия	Решение
Смещение оси замка относительно защелки	Заклинивание, невозможность открыть кофр	Переустановка конструкции по лазерному уровню
Избыточная глубина врезки	Пробой стенки, потеря прочности	Установка металлической подложки внутри

Герметизация швов корпуса: силикон и резиновые прокладки

Качественная герметизация швов – ключевой фактор долговечности мотоциклетного кофра, предотвращающий проникновение воды, грязи и дорожных реагентов внутрь конструкции. Неплотности приводят к порче перевозимого груза и коррозии крепежных элементов, особенно при эксплуатации в дождь или после мойки.

Для надежной изоляции стыков применяются два основных метода: использование силиконовых герметиков либо резиновых уплотнительных прокладок. Выбор зависит от конструкции корпуса, удобства монтажа и требуемой степени защиты.

Силиконовый герметик: Наносится тонким слоем по линии стыка перед окончательным скреплением деталей корпуса. Подходит для сложных криволинейных швов. Главные особенности:

• Плюсы: Высокая эластичность после отверждения, устойчивость к УФ-излучению, отличное сцепление с пластиком и металлом, доступность.
• Минусы: Требует идеально чистой поверхности и точного нанесения; излишки сложно удалить без следов; ремонтопригодность ниже, чем у прокладок.

Резиновые прокладки: Полосы или жгуты из водостойкой резины, укладываемые в пазы между частями корпуса во время сборки. Оптимальны для прямых или плавных соединений.

• Плюсы: Простота замены, отсутствие "мокрого" монтажа, стойкость к деформациям, виброизоляция.
• Минусы: Неэффективны на стыках со сложной геометрией; требуют точной подгонки; возможна усадка материала со временем.

Для ответственных швов комбинируют оба метода: прокладка создает основной барьер, а силикон герметизирует зоны крепежа и угловые стыки.

Грунтовка и покраска: защита поверхности кофра

После подготовительных работ (шпатлевания и шлифовки) наступает критический этап – грунтование поверхности кофра. Грунтовка выполняет несколько функций: улучшает адгезию финишного покрытия к материалу кофра, создаёт барьер против коррозии (для металлических элементов) и выравнивает впитывающую способность основы. Особенно важно использование антикоррозионного праймера при работе с металлом или комбинированными конструкциями, так как он нейтрализует воздействие влаги. Нанесение проводится тонким, равномерным слоем кистью, валиком или краскопультом, после чего требуется полное высыхание согласно инструкции производителя, обычно от 4 до 24 часов.

Финишная покраска обеспечивает не только эстетичность, но и долговременную защиту кофра от агрессивных факторов: ультрафиолета, осадков, температурных перепадов и механических повреждений. Для мотоциклетных кофров рекомендованы специализированные эмали – полиуретановые или акриловые, обладающие повышенной износостойкостью и атмосферостойкостью. Краска наносится в 2-3 тонких слоя с обязательной межслойной сушкой. Каждый слой тщательно шлифуется мелкозернистой абразивной бумагой (P600-P800) перед нанесением следующего для идеальной гладкости. Завершающим этапом может стать покрытие прозрачным лаком для дополнительного блеска и устойчивости к царапинам.

Ключевые рекомендации:

• Температурный режим: Работы проводите при влажности не выше 80% и температуре +10...+25°C.
• Ошибка новичка: Игнорирование промежуточной шлифовки между слоями краски ведёт к потере качества покрытия.
• Эксплуатация: Требуется полная полимеризация краски (5-7 дней) перед активным использованием кофра под нагрузками.

Подготовка выкройки для мягкого кофра: расчет формы

Для кофра прямоугольной формы с закругленными углами определяем основные параметры: длину (L), ширину (W), высоту (H) и радиус закругления (R). Стандартный радиус составляет 5-7 см для удобства изгиба ткани. Габариты дна вычисляются как (L - 2R) на (W - 2R), что позволяет компенсировать криволинейные участки.

Боковая стенка рассчитывается по формуле: длина развертки = 2 × (L + W) - 8R + 2πR + 10% на формовку. Эта величина соответствует периметру днища без прямых углов с учетом длины дуг окружности и технологического запаса для объемных швов. К высоте добавляется 3-4 см для подгиба верхнего края под молнию.

Дополнительные элементы

• Клапан: шириной W + 2×(2-3 см), длиной 15-20 см с закругленными углами радиусом R
• Створки молнии: две полосы длиной 0.5×[2×(L+W) - 8R + 2πR] + 5 см каждая
• Крепежные ремни: 4 трапециевидные детали с основаниями 8 см и 5 см, высотой 25 см

Во всех элементах предусматриваются припуски: 1.5 см на основные швы, 3 см для обработки верхнего среза под подгибку. Рекомендуется выполнить пробную сборку из бросовой ткани для корректировки выкройки перед кроем основного материала.

Выбор ткани: плотный кордура, ПВХ-материалы или брезент

Для самодельного мотоциклетного кофра критично подобрать материал, сочетающий износостойкость, водонепроницаемость и устойчивость к деформации. Плотный кордура (Cordura) на основе нейлона обеспечивает превосходную прочность на разрыв и абразивную сопротивляемость, но часто требует дополнительной пропитки для гидрозащиты. Его малый вес гибок для пошива сложных форм.

ПВХ-ткани (например, Oxford) полностью водонепроницаемы без обработки, устойчивы к грязи и УФ-лучам, но при низких температурах могут трескаться, а при интенсивном трении склонны к истиранию. Они оптимальны для кофров, эксплуатируемых в дождливом климате.

Брезент – классический выбор для уличной амуниции: натуральный хлопок или смесовая основа пропитывается воском или синтетиками. Материал:

• Достоинства: экологичен, устойчив к экстремальным температурам и точечным проколам
• Недостатки: тяжелее синтетики, впитывает влагу без частой пропитки

Для сравнения ключевых свойств:

Материал	Водостойкость	Вес	Цена
Кордура	Средняя*	Низкий	Высокая
ПВХ	Максимальная	Средний	Средняя
Брезент	Низкая**	Высокий	Низкая

После пропитки ** Требует регулярной обработки

При выборе ориентируйтесь на условия эксплуатации кофра: агрессивные среды требуют ПВХ или усиленной Cordura, а для кратковременных поездок подойдет брезент. Экономически брезент выгоден при самостоятельной пропитке.

Раскрой деталей мягкого кофра с учетом припусков на швы

Добавьте припуски 10-15 мм ко всем контурам выкройки. Используйте для разметки:

– Контрастный меловой маркер или мыло для основных линий
– Булавки для фиксации выкройки на ткани
– Острый раскройный нож или ножницы

Типовые припуски в зависимости от конструкции:

• Боковые и соединительные швы: 15 мм
• Кромки под молнии: 20 мм
• Стыковка с жестким основанием: 25 мм
• Подгибка горловины и краев: 30 мм с загибом в два слоя

Тип детали	Припуск (мм)	Особенности раскроя
Основное полотно	15	Направление долевой – вдоль длинной стороны
Карманы	20	Дублируется брезентовой лентой
Укрепляющие вставки	0	Выкраиваются без припусков из пластика/фанеры

При раскрое сложных участков (арки под седло, прорези под крепеж) используйте лекала. Переносите метки совмещения на лицевую сторону сцепками нитей контрастного цвета. Для материалов с рисунком или фактурой обеспечивайте симметричность направления узора на парных деталях.

Недопустимые ошибки:

1. Любые искажения углов при обводке шаблонов
2. Отсутствие насечек на криволинейных участках
3. Кроить без предварительной декатировки ткани

Раскрой ведите единым контуром без отрыва инструмента. Сразу сортируйте вырезанные элементы по группам: боковины, клапаны, усилители.

Прочное сшивание: тип ниток и усиление углов

Для долговечности кофра критически важен правильный выбор швейных ниток. Обычные х/б нити быстро истираются и гниют под действием влаги и ультрафиолета. Незаменимы синтетические армированные нити из полиэстера или нейлона (например, марки UV-Protected). Толщина (№30-№40) обеспечивает баланс прочности и эластичности, а автоклавируемые варианты увеличивают износостойкость за счёт термофиксации.

Углы кофра испытывают максимальные нагрузки при эксплуатации и требуют дополнительного упрочнения. Простого сшивания слоёв здесь недостаточно из-за риска разрыва материала у краёв строчки. Основные способы усиления:

• Косые бейки: Полосы плотной ткани или кордуры, проклеенные клеевой паутинкой, укладываются по срезам перед сшиванием.
• Повторная строчка в форме квадрата или треугольника в углах с отступом 1 см от края.
• Накладные усилители: Кордурные или кевларовые заплатки, пристроченные поверх углов с перехлёстом 2-3 см.

Установка двухзамковой молнии: защита от самопроизвольного расстегивания

Вибрация при движении мотоцикла создает риск самопроизвольного раскрытия кофра с обычной молнией. Двухзамковая конструкция фиксирует половинки материала с двух сторон одновременно, нейтрализуя этот опасный фактор.

Данная молния имеет два бегунка, закрепленных на разных концах, и дополнительный фиксатор. При сведении замков их слайдеры сцепляются в центральном положении, блокируя расстегивание от тряски или ветровой нагрузки. Ход операции исключительно требует ручного усилия.

Пошаговая установка двухзамковой молнии

1. Разметьте кофр по контуру крышки с учетом нахлеста ткани для молнии (добавьте 3-4 см с каждой стороны).
2. Пришейте правую часть молнии к основной детали крышки строчкой "зигзаг", затем левую часть – к внутренней панели.
3. Сведите бегунки вместе в середине, проверьте плавность хода и отсутствие перекосов при движении слайдеров.
4. Укрепите зоны фиксации замков: прошейте стопорящие треугольники из плотной брезентовой ленты в начале и конце молнии.

Критерий	Обычная молния	Двухзамковая молния
Риск расстегивания на ходу	Высокий	Минимальный
Надежность фиксации	↓↓↓	↑↑↑
Стоимость комплекта	Низкая	Выше на 30-40%

Дополнительно усильте пригрузочной акриловой пропиткой места установки замков. При проверке резко дергайте кофр за крышку – корректно установленная молния не должна расходиться под нагрузкой.

Изготовление влагозащитной юбки-клапана

Основная задача юбки-клапана – герметично закрывать стык между крышкой и корпусом кофра, предотвращая проникновение брызг воды и пыли даже при езде в сильный дождь или по мокрым дорогам. Конструктивно это гибкий бортик из водоотталкивающего материала, прикрепленный к нижней кромке крышки и плотно охватывающий верхний край корпуса при закрытии.

Для изготовления вам понадобится мягкий, но плотный, водоотталкивающий материал (обрезки ПВХ байдарки, винил, кордура, плотный брезент с пропиткой), прочные нейлоновые нитки, контактный клей (типа "Момент-Кристалл" или полиуретановый), заклепки или крепежные гайки со шпильками/болтами, мерная лента, ножницы, шило.

Пошаговое изготовление

1. Замеры: Тщательно снимите внутренний периметр крышки кофра в месте, где она находит на корпус. Прибавьте к этому размеру 1-2 см на свободное закрывание и дополнительно 3-5 см ширины для самой юбки (высота бортика).
2. Раскрой: Вырежьте из материала длинную прямоугольную полосу по снятым меркам (длина = периметр + припуск, ширина = нужная высота юбки + 1.5-2 см на подвороты). Обработайте края полосы (сплавьте, если ПВХ, или подогните и прострочите, если ткань), чтобы предотвратить распускание.
3. Формовка углов: Для плотного облегания углов корпуса аккуратно сформируйте уголки на полосе, делая рельефные треугольные вытачки или срезы (для ПВХ можно использовать прогрев строительным феном для лучшего формования).
4. Крепление к крышке:
   • Клеевой метод (для ПВХ): Обезжирьте поверхность крышки по периметру и внутреннюю сторону верхней кромки юбки-клапана. Нанесите тонкий слой контактного клея на обе поверхности, дайте подсохнуть до "отлипания". Тщательно прижмите юбку к крышке по всей длине.
   • Механическое крепление (универсально): Приложите юбку к внутренней стороне крышки, совместив с краем. Просверлите отверстия через материал юбки и крышку с шагом 10-15 см. Установите заклепки или шпильки с гайками (для большей прочности и возможности замены). Шляпки крепежа должны находиться внутри кофра.
5. Герметизация стыка (опционально, но рекомендуется): Промажьте внутренний край стыка юбки и крышки силиконовым герметиком, автомобильным герметиком "жидкая прокладка" или специальным клеем-герметиком для ПВХ.

Перед эксплуатацией убедитесь, что юбка нигде не заминается и равномерно прилегает к корпусу по всему периметру при закрытой крышке. Небольшое утяжеление нижнего края юбки тонким пластиковым прутком или полосой, вклеенной внутрь подгиба, улучшит ее прилегание и ветроустойчивость.

Система крепления ремнями: надежные пряжки и стропы

Ключевой элемент безопасности при перевозке грузов – система фиксации ремнями, где особое внимание уделяется выбору пряжек и строп. Используйте только сертифицированные металлические пряжки типа Fastex или авиационные карабины, способные выдерживать динамические нагрузки до 500 кг. При этом стропы должны быть изготовлены из полиэстера или высокопрочного нейлона с плотностью плетения не менее 1600 den, обеспечивая устойчивость к трению и ультрафиолету.

Для монтажа применяйте минимум четыре точки крепления на кофр, распределяя усилие равномерно через усиленные петли или D-образные кронштейны. При протягивании ремней избегайте перекручивания лямок и контролируйте натяжение трещоточным механизмом или храповым устройством – это исключит смещение груза при вибрациях. Каждые 300 км проверяйте целостность стропов и отсутствие деформации фурнитуры.

Критерии выбора компонентов

• Пряжки: Литые алюминиевые сплавы или сталь с антикоррозионным покрытием
• Стропы: Ширина от 50 мм с двойной прошивкой швов термонитями
• Крепеж: Защищенные от самопроизвольного расстегивания замки Auto-Lock

Установка карабинов и боковых стяжек для фиксации на мотоцикле

Карабины крепятся к заранее установленным на кофр точкам петлям или стальным тросам силовой рамы кофра (в зависимости от конструкции). Они должны быть усиленными стальными карабинами с винтовой муфтой, гарантирующей безопасное самоблокирование при вибрациях.

Боковые стяжки – обычно регулируемые ремни из прочного нейлона или полиэстера с пряжками – подводятся под элементы рамы мотоцикла или через специальные проушины на багажной платформе.

Правильная последовательность фиксации:

1. Убедитесь, что кофр стоит на месте максимально симметрично относительно оси мотоцикла.
2. Наденьте карабины на предназначенные для них точки подвеса на задку или боковым дугам мотоцикла.
3. Проведите каждый боковой стяжек под соответствующим элементом мотоцикла (рамой, багажником). Отрегулируйте длину ремня так, чтобы он плотно прижимал низ кофра, но без сильной деформации корпуса.
4. Надёжно защёлкните пряжки боковых стяжек на карабинах кофра.
5. Проверьте надёжность: резко потяните кофр вверх/вниз и из стороны в сторону. Никаких люфтов или перемещений быть не должно!

Важно: Избегайте зон контакта с горячими или движущимися частями мотоцикла (глушитель, колесо, цепь)! Регулярно проверяйте состояние карабинов, ремней и точек крепления перед длительной поездкой.

Финишная обработка швов тканевого кофра: термоплавкая лента

После сшивания деталей кофра крайне важно герметизировать швы для защиты от влаги и увеличения прочности конструкции. Термоплавкая лента (или клеевая паутинка) – оптимальное решение для этой задачи благодаря своей доступности и простоте применения.

Основная функция ленты – создание плотного водонепроницаемого барьера внутри шва при нагревании утюгом. Она представляет собой тонкую полоску полиуретанового или полиэтиленового клея на бумажной основе, активируемого температурой 120-160°C. Ширина подбирается в зависимости от толщины шва, стандартно от 10 до 25 мм.

• Подготовка поверхности: тщательно очистите припуски шва от ворса и пыли.
• Раскрой ленты: отрежьте полосы строго по длине обрабатываемых швов.
• Фиксация: снимите защитную бумагу, прижмите клейкой стороной к изнаночной стороне припуска шва.
• Прогрев: прогладьте участок утюгом через хлопковую проутюжку 10-15 секунд без пара.
• Контроль: проверьте равномерность расплавления клея – лента должна стать прозрачной.

Качественная обработка гарантирует абсолютную герметичность линии строчки и предотвращает распускание ткани при эксплуатации кофра в экстремальных условиях. Для особо нагруженных участков (углы, крепления) рекомендуется двукратное проклеивание швов.

Тестирование готового кофра: проверка на прочность и герметичность

После сборки кофра критически важно провести комплексное тестирование для подтверждения его эксплуатационной надежности. Основные аспекты проверки включают устойчивость конструкции к механическим нагрузкам и эффективность защиты внутреннего пространства от внешних факторов, особенно воды и грязи.

Начните с визуального осмотра стыков, креплений и швов – убедитесь в отсутствии трещин, перекосов или незафиксированных элементов. Последовательно проводите испытания в условиях, приближенных к реальным условиям езды: вибрациям, ударам и атмосферным воздействиям.

Ключевые этапы тестирования

Проверка на прочность:

• Статическая нагрузка: разместите внутрь кофра груз, имитирующий вес снаряжения (например, гири). Подвесьте конструкцию на 24 часа – деформация или раскрытие замков сигнализирует о слабых точках.
• Динамические испытания: сбросьте заполненный кофр с высоты 1–1.5 м на твердое покрытие. Повторите 3–5 раз, контролируя целостность корпуса и креплений.
• Вибрационный тест: закрепите кофр на мотоцикле и совершите поездку по бездорожью. Проверьте сохранность сварных швов и фурнитуры после воздействия.

Проверка на герметичность:

1. Заполните кофр бумажными салфетками или сухой тканью.
2. Обильно полейте его водой из шланга под давлением в течение 10 минут, особое внимание уделяя крышке и уплотнителям.
3. Погрузите кофр в ванну с водой на 10–15 см – при появлении пузырьков воздуха отметьте места утечек мелом.

При обнаружении недостатков обработайте проблемные зоны герметиком, усильте каркас или замените уплотнители. Повторяйте тесты до достижения устойчивых результатов – только так кофр гарантированно защитит груз в любых условиях.

Список источников

Приведенные ниже материалы предоставляют информацию о классификации заводских кофров для мотоциклов, их материалах, способах крепления и особенностях эксплуатации. Они также содержат практические рекомендации по проектированию и изготовлению самодельных кофров из доступных компонентов.

Источники включают технические руководства, специализированные мотопорталы, документацию по использованию материалов и форумы энтузиастов, где собраны реальные примеры самостоятельного производства и установки кофров. Технические аспекты снабжены схемами и описаниями допустимых нагрузок.

• Экспертные статьи на мотопорталах (база MotoGurman, журнал "Мото") - Подробная классификация типов кофров (жёсткие боковые/верхние, мягкие, топ-кейсы), анализ материалов (пластик, алюминий, карбон), обзоры систем крепления (на раму, багажник, седло).
• Форумные обсуждения мотосообществ (MotoDrive.ru, Мото24) - Пользовательские отчёты по изготовлению самодельных кофров из металла, фанеры и пластика, опыт подбора фурнитуры (замки, петли) и ошибки при креплении к мотоциклу.
• YouTube-каналы технического DIY (MotoCraft, Гараж 54) - Видеоинструкции по созданию кофров из листового пластика, стеклопластика, нержавеющей стали с этапами раскроя, сварки и герметизации.
• Технические ГОСТы и справочники (ГОСТ 12.4.295, справочник по композитным материалам) - Требования к прочности, ударной стойкости и влагозащите самодельных конструкций; свойства материалов для наружных работ.
• Производители мотоаксессуаров (каталоги Givi, SW-MOTECH) - Стандарты совместимости креплений, эргономика форм, патентные решения замковых механизмов (адаптация для самодельных аналогов).

Видео: Кофры на мотоцикл своими руками


• Меняем щетки генератора ВАЗ 2110 без снятия с машины

• Nissan Vanette - Покоряем вершины комфорта

• Новый Toyota Land Cruiser Prado 2018 - обсуждение и комплектации
