Колесные арки - типы, крепление, фотографии
Статья обновлена: 18.08.2025
Колесные арки – обязательный элемент конструкции любого автомобиля, защищающий кузов от грязи, камней и коррозии. Они обрамляют колеса, принимая на себя основную нагрузку от дорожных воздействий.
В статье подробно рассмотрены основные виды арок, ключевые особенности их крепления к кузову и раме, а также представлены наглядные фото различных конструкций для сравнения.
Классификация по материалам: стальные арки
Стальные колесные арки доминируют на рынке благодаря оптимальному сочетанию прочности, долговечности и ремонтопригодности. Изготавливаются преимущественно методом штамповки из листовой стали толщиной 0.8–1.5 мм, что обеспечивает точное соответствие геометрии кузова. Основные разновидности включают стандартную углеродистую, оцинкованную и легированную сталь, каждая из которых определяет антикоррозионные свойства и стоимость изделия.
Крепление реализуется тремя способами: точечной сваркой к лонжеронам/порогам (OEM-производство), болтовым соединением через фланцы (тюнинг, ремонт) или комбинированным методом с использованием клея-герметика. Конструктивно делятся на цельные (монолитный элемент) и составные (с соединительными планками для сложных арок внедорожников).
Типология стальных арок
| Критерий | Вид | Особенности |
|---|---|---|
| Защитное покрытие | Неоцинкованные | Требуют грунтовки и антикора, бюджетный вариант |
| Оцинкованные | Цинковый слой 5–20 мкм, устойчивы к сколам | |
| Конструкция | Цельные | Бесшовная форма, повышенная жесткость |
| Составные | Сборка из 2–3 сегментов, ремонт отдельных зон | |
| Технология | Штампованные | Глубокая вытяжка, массовое производство |
| Гибкие | Профилирование стальной ленты, кастомные решения |
Эксплуатационные преимущества:
- Высокая ремонтопригодность: допустима рихтовка вмятины до 30% глубины
- Совместимость со стандартными методами сварки при восстановлении
- Устойчивость к экстремальным нагрузкам внедорожного режима
Недостатки материала:
- Коррозионная уязвимость при повреждении ЛКП или оцинковки
- Больший вес vs. алюминиевых/композитных аналогов (+15–25%)
- Ограниченная пластичность при низких температурах
Арки из пластика: плюсы и минусы
Пластиковые колесные арки производятся из полимерных материалов, чаще всего АБС-пластика или полипропилена. Их устанавливают для защиты кузова от коррозии, камней и дорожной грязи, а также как элемент тюнинга.
Конструкция обычно крепится саморезами, защелками или двухсторонним скотчем к штатным отверстиям кузова. Отдельные модели требуют подрезки заводских элементов для точной подгонки под геометрию авто.
Преимущества пластиковых арок
- Легкость: минимально увеличивают массу автомобиля
- Коррозионная стойкость: не ржавеют даже при повреждениях
- Гибкость: устойчивы к вибрациям и мелким ударам
- Низкая стоимость: дешевле металлических аналогов в 2-3 раза
- Простой ремонт: трещины устраняются пайкой или клеем
Недостатки пластиковых арок
- Хрупкость: разрушаются при сильных ударах
- Деформация: могут провиснуть при нагреве (например, от выхлопной трубы)
- Цветовые ограничения: сложность подбора оттенка под кузов
- Визуальный дефект: недорогие модели со временем мутнеют
| Параметр | Плюсы | Минусы |
|---|---|---|
| Эксплуатация | Не требует обслуживания | Накопление грязи под аркой |
| Долговечность | 5-7 лет при правильной установке | Выцветание под УФ-излучением |
Композитные материалы в современных арках
Композитные материалы активно вытесняют металл в производстве колесных арок благодаря уникальному сочетанию прочности и легкости. Их основу составляют полимерные матрицы (часто эпоксидные или полиэфирные смолы), армированные волокнами – стеклянными (стеклопластик), углеродными (карбон) или кевларовыми. Это позволяет создавать детали сложной геометрии с высокой коррозионной стойкостью и сниженной массой.
Крепление композитных арок чаще всего комбинированное: используются штатные точки кузова (болты, зажимы) совместно с клеевыми составами или двухсторонним скотчем для герметизации стыков. Некоторые модели предусматривают замену только поврежденного сектора арки, а не всей детали. Важным преимуществом является бесшумность – композиты эффективно гасят вибрации от колес.
Особенности и виды композитных арок
Распространены три основных типа:
- Стеклопластиковые (FRP) – бюджетный вариант с хорошей ремонтопригодностью, но меньшей жесткостью.
- Углепластиковые (CFRP) – максимальная прочность и легкость, применяются в тюнинге и спорткарах, дороги в ремонте.
- Гибридные решения – сочетание слоев стекловолокна, кевлара или базальта для оптимизации цены и характеристик.
Ключевые эксплуатационные отличия:
| Параметр | Композит | Сталь/Алюминий |
| Вес | На 40-60% легче | Высокий |
| Коррозия | Не подвержена | Требует защиты |
| Ремонт сколов | Шпаклевка + ламинация | Сварка/замена |
| Цена | Выше (кроме FRP) | Ниже |
При установке критичен точный подгон геометрии и усиление зон крепления из-за хрупкости на излом. Для долговечности обязательна антигравийная обработка внутренней поверхности и применение термостойких покрытий вблизи выхлопной системы.
Неразъемная конструкция арок: особенности
Неразъемные колесные арки представляют собой цельную деталь, жестко интегрированную в кузов или раму транспортного средства. Такая конструкция исключает возможность демонтажа без механического разрушения соединений, обеспечивая монолитность несущей системы. Основное исполнение предполагает сварное или клепаное соединение элементов, что формирует единый контур с лонжеронами, стойками и полом.
Ключевая особенность – повышенная жесткость узла, критически важная для распределения динамических нагрузок от колес. Отсутствие разъемных соединений минимизирует точки потенциального ослабления конструкции, снижая риск деформации при экстремальных воздействиях. Герметичность стыков дополнительно препятствует коррозии от влаги и реагентов, хотя усложняет локальный ремонт при повреждениях.
Технические нюансы и применение
Методы фиксации:
- Контактная сварка – основной способ крепления к кузовным панелям
- Клепка в комбинации с герметиком – для гибридных конструкций
- Сквозная сварка швов – при соединении с силовыми элементами рамы
Эксплуатационные ограничения включают сложность замены при сквозной коррозии: требуется вырезка поврежденного участка с последующей вваркой заплаты. В коммерческом транспорте неразъемные арки часто усиливаются накладками из композитных материалов, повышающими стойкость к абразивному износу.
| Тип ТС | Материал арки | Толщина металла (мм) |
|---|---|---|
| Легковые автомобили | Сталь 0.8-1.2 | 0.7-1.0 |
| Грузовики | Сталь + резиновые вставки | 1.5-3.0 |
| Внедорожники | Алюминиевый сплав | 2.0-4.0 |
Разборные модели колесных арок
Разборные колесные арки представляют собой конструкцию, состоящую из нескольких независимых секций. В отличие от цельнолитых арок, они собираются вокруг колеса подобно пазлу, что обеспечивает возможность монтажа без необходимости демонтажа самого колеса или элементов подвески. Основная функция таких моделей – защита кузова и элементов шасси от грязи, камней, воды и коррозии, особенно актуальная для внедорожников и коммерческого транспорта.
Ключевым отличием является модульность: типичная разборная арка включает верхнюю крышку, боковые накладки и фронтальные элементы. Материалами изготовления чаще выступают ударопрочный пластик (полипропилен, АБС), гибкий резинопластик или композитные материалы, сочетающие легкость и стойкость к деформациям. Некоторые модели имеют усиленные металлические вставки в зонах повышенной нагрузки.
Особенности крепления
Система крепления разборных арок обеспечивает быстрый монтаж/демонтаж и надежную фиксацию:
- Сквозные болты/саморезы: Элементы стягиваются между собой и крепятся к кузову через технологические отверстия. Требуют точной разметки и сверления.
- Клипсы и защелки: Пластиковые фиксаторы обеспечивают "сухую" установку без повреждения ЛКП. Подходят для легких пластиковых арок.
- Комбинированный метод: Основные секции фиксируются болтами к силовым точкам кузова, а стыки между модулями – клипсами или короткими саморезами.
- Кронштейны: Металлические или пластиковые кронштейны (часто идут в комплекте) служат переходным элементом между аркой и кузовом, компенсируя кривизну поверхностей.
Преимущества и недостатки:
| Плюсы | Минусы |
| Установка без снятия колеса | Сложность герметизации стыков между секциями |
| Ремонтопригодность (замена поврежденного модуля) | Риск потери жесткости конструкции |
| Широкие возможности кастомизации | Повышенные требования к точности подгонки элементов |
| Доступность для моделей со сложной геометрией колесных ниш | Стоимость выше цельнолитых аналогов |
Оригинальные арки от производителя
Оригинальные колесные арки производятся автопроизводителем специально для конкретных моделей и поколений автомобилей. Они изготавливаются с точным соблюдением геометрических параметров кузова, гарантируя идеальное прилегание к элементам колесных ниш и порогам.
Использование таких арок обеспечивает сохранение заводских зазоров, корректную работу системы шумоизоляции и виброгашения, а также оптимальные аэродинамические характеристики. Материалы проходят многоступенчатые испытания на устойчивость к коррозии, перепадам температур и механическим повреждениям.
Ключевые особенности крепления
Крепежная система оригинальных арок включает:
- Штатные монтажные отверстия – точно совпадают с технологическими вырезами кузова
- Специализированный крепеж – пластиковые клипсы с уплотнителями, саморезы с антикоррозийным покрытием
- Дополнительные точки фиксации – кронштейны в зоне порогов и брызговиков
| Тип крепления | Кол-во точек | Особенности |
|---|---|---|
| Верхний контур | 8-12 | Пластиковые защелки с герметизирующей лентой |
| Нижняя кромка | 4-6 | Саморезы через термостойкие втулки |
| Торцевые зоны | 2-3 | Кронштейны с резиновыми компенсаторами |
Монтаж требует строгого соблюдения последовательности затяжки крепежа – от центральных точек к краям. Обязательна установка оригинальных уплотнителей для предотвращения попадания влаги в места соединений.
Тюнинговые арки для внешнего обвеса
Тюнинговые колесные арки служат ключевым элементом экстерьерного обвеса, радикально меняя визуальное восприятие автомобиля. Они не только подчеркивают агрессивный или спортивный стиль, но и функционально расширяют пространство для установки дисков увеличенного диаметра или покрышек с нестандартной шириной.
Конструктивно такие арки изготавливаются из легких полимеров (АБС-пластик, полиуретан, стеклопластик) или металла, повторяя геометрию штатных элементов кузова. Основное отличие – увеличенный вылет и выраженный рельеф, создающий эффект "распахнутых" колесных ниш.
Особенности крепления
Способ монтажа зависит от типа арок:
- Накладные – монтируются поверх заводских арок на специальный клей, саморезы или заклепки. Требуют ювелирной подгонки и герметизации стыков.
- Полная замена – штатные арки демонтируются, новые крепятся болтами через технологические отверстия в кузове. Необходима профессиональная сварка и антикоррозийная обработка.
- Гибридные (липучки) – комбинируют клеевую основу с механическими фиксаторами по краям для надежности.
Ключевые нюансы установки:
- Обязательная подготовка поверхности (обезжиривание, грунтовка).
- Точная разметка положения для симметричности.
- Использование термостойких герметиков для защиты от воды и грязи.
- Проверка зазоров при полном ходе подвески.
| Материал | Плюсы | Минусы |
| Полиуретан | Гибкость, устойчивость к вибрациям | Высокая стоимость |
| АБС-пластик | Легкость, простота окраски | Хрупкость при ударе |
| Стеклопластик | Возможность создания сложных форм | Требует усиленного крепежа |
Важно: Качественные тюнинговые арки проектируются с учетом аэродинамики – их форма может направлять потоки воздуха для охлаждения тормозов или снижения подъемной силы.
Усиленная защита арок внедорожников
Стандартные пластиковые накладки арок на внедорожниках быстро разрушаются при активной езде по бездорожью: камни, ветки и грязь оставляют глубокие царапины, трещины и сколы. Усиленная защита компенсирует этот недостаток, принимая на себя основные удары и предотвращая повреждение кузова и элементов подвески.
Конструктивно такие элементы изготавливаются из прочных материалов повышенной толщины и часто имеют расширенную площадь покрытия. Они монтируются поверх заводских арок или вместо них, обеспечивая не только защиту, но и визуальную агрессивность облика автомобиля.
Ключевые особенности усиленных арок
Материалы:
- Сталь (оцинкованная или порошковая покраска): Максимальная ударопрочность. Требует антикоррозийной обработки швов.
- Алюминий: Легче стали, устойчив к коррозии. Менее устойчив к сильным деформациям.
- Усиленный стеклопластик/ABS-пластик с добавками: Дешевле металла, не ржавеет. Ремонтопригоден при трещинах.
Способы крепления:
- Винтовое сквозное: Через штатные отверстия + дополнительные точки в крыле/порогах. Надежно, но требует сверления.
- Клипсовое/на защелках: К штатным креплениям заводских арок. Быстрый монтаж/демонтаж, меньшая надежность на бездорожье.
- Комбинированное: Основные точки - болты, второстепенные - клипсы. Оптимальный баланс прочности и удобства.
| Тип защиты | Плюсы | Минусы |
| Полная замена арки | Лучшая защита, интеграция с расширителями колес | Сложный монтаж, высокая цена, необходимость покраски |
| Накладки (дуги, губы) | Простота установки, сохранение заводского крыла, доступность | Ограниченная площадь защиты, риск отрыва при сильном ударе |
Дополнительные функции: Многие усиленные арки интегрируют подкрылки для защиты от грязи, имеют площадки для установки дополнительного света (прожекторов) или крепления лебедки. Форма часто включает вентиляционные прорези для охлаждения тормозов.
Фланцевое крепление арки к кузову
Фланцевое соединение предполагает крепление колесной арки через специальный бортик (фланец), интегрированный в ее конструкцию по всему периметру. Этот фланец плотно прилегает к ответной поверхности кузова, обеспечивая равномерное распределение нагрузки и герметизацию стыка.
Фиксация осуществляется механическим способом: фланец арки и кузовная панель стягиваются саморезами, заклепками или болтами, проходящими через предварительно совмещенные отверстия. Между элементами часто устанавливается уплотнитель (резиновая прокладка или герметик) для предотвращения коррозии и проникновения влаги.
Ключевые особенности технологии
- Жесткость соединения: Сплошной фланец создает устойчивую связь с кузовом, снижая вибрации.
- Защита от коррозии: Уплотнитель блокирует доступ воды и грязи к металлическим поверхностям стыка.
- Ремонтопригодность: Демонтаж возможен без разрушения элементов (откручивание крепежа).
- Требовательность к геометрии: Необходима точная подгонка фланца арки к контуру кузова.
Типы применяемого крепежа:
| Винты/саморезы | Быстрый монтаж, требует точного позиционирования отверстий. |
| Заклепки | Высокая виброустойчивость, неразъемное соединение. |
| Болты с гайками | Максимальная прочность, возможность многократной сборки/разборки. |
Важно: При установке или замене арки с фланцевым креплением критически соблюдать момент затяжки крепежа во избежание деформации фланца или повреждения уплотнителя.
Фиксация арки саморезами и болтами
Саморезы – распространённый метод крепежа пластиковых арок благодаря простоте монтажа и доступности. Они вкручиваются напрямую через подготовленные отверстия в арке и кузове, обеспечивая плотное прилегание. Для герметизации соединения обязательна установка резиновых уплотнителей или обработка герметиком, предотвращающая коррозию от влаги и грязи.
Болтовое соединение применяется для металлических арок или усиленного крепежа, особенно в условиях повышенных нагрузок. Оно требует точной сверловки отверстий, установки металлических втулок (гильз) для защиты резьбы и использования контргаек. Такой способ обеспечивает повышенную прочность, но сложнее в монтаже и требует полного демонтажа колеса для установки.
Ключевые особенности креплений
- Саморезы:
- Быстрый монтаж/демонтаж
- Риск срыва резьбы при частом обслуживании
- Требуют замены уплотнителей при коррозии
- Болты:
- Высокая механическая стабильность
- Необходимость точной калибровки отверстий
- Обязательное применение антикоррозийных втулок
| Параметр | Саморезы | Болты |
|---|---|---|
| Нагрузочная способность | Средняя (до 15 кг/точка) | Высокая (от 25 кг/точка) |
| Защита от вибраций | Требует подтяжки | Стабильна с контргайками |
| Риск повреждения кузова | Высокий (без гильз) | Низкий (с гильзами) |
Клеевая установка пластиковых арок
Монтаж пластиковых колесных арок на клей является популярным методом, особенно для легковых автомобилей, где требуется сохранение целостности кузова без сверления. Технология предполагает использование специальных автомобильных полиуретановых или акриловых клеевых составов с высокой адгезией к металлу и пластику. Перед нанесением клея поверхности тщательно обезжириваются растворителем или антисиликоном, а затем обрабатываются абразивной губкой для создания шероховатости, улучшающей сцепление.
Клей наносится зигзагообразными полосами на внутреннюю поверхность арки и прилегающие зоны кузова. После предварительной фиксации детали выравниваются относительно колеса и линии кузова с соблюдением технологических зазоров. Фиксация усиливается монтажным скотчем или струбцинами до полной полимеризации состава (обычно 12-24 часа). Такой метод исключает коррозию от крепежных отверстий и обеспечивает герметичность стыка, но требует идеальной подготовки поверхностей.
Ключевые особенности технологии
- Подготовка поверхностей: Очистка + обезжиривание + абразивная обработка
- Типы клея: Полиуретановый (например, Betalink) или акриловый (3M, Fusor)
- Время фиксации: Не менее 12 часов при +20°C
- Температурный режим: Монтаж возможен при +10°C до +35°C
Преимущества и ограничения
| + | Отсутствие сквозных отверстий в кузове |
| + | Равномерное распределение нагрузки |
| + | Вибрационная и влагостойкость соединения |
| - | Сложность демонтажа без повреждений |
| - | Критичность к чистоте поверхностей |
Обязательным этапом является финишная герметизация стыков силиконовым составом после отверждения клея. Это предотвращает попадание воды и грязи в монтажный шов. Для тяжелых внедорожников или условий бездорожья метод комбинируют с механическим крепежом.
Комбинированные методы крепления
Комбинированные методы крепления колесных арок предусматривают одновременное использование нескольких технологий монтажа для достижения максимальной надежности, герметичности и долговечности конструкции. Такой подход особенно востребован в условиях повышенных нагрузок или при работе с нестандартными материалами кузова, где классические методы демонстрируют недостаточную эффективность.
Гибридная фиксация позволяет нивелировать слабые стороны отдельных способов: например, компенсировать хрупкость клеевых составов при вибрациях механическим крепежом, а уязвимость резьбовых соединений к коррозии – герметизирующими прокладками. Это обеспечивает комплексную защиту от распространенных проблем: деформации арки, проникновения влаги в скрытые полости и преждевременного износа элементов.
Распространенные комбинации
- Болты + полиуретановый герметик: Резьбовые соединения дополняются непрерывным слоем клея-герметика по периметру арки для блокировки коррозии и снижения шумов.
- Заклепки + уплотнительная лента: Точечная механическая фиксация заклепками усиливается прокладкой из вспененного материала для виброизоляции и компенсации микродеформаций кузова.
- Сварные точки + антикоррозийный грунт: Электрическая контактная сварка арки комбинируется с нанесением жидких мастик или эпоксидных составов на внутренние поверхности для создания барьерного покрытия.
| Комбинация | Ключевое преимущество | Область применения |
|---|---|---|
| Болты + термоактивный клей | Повышенная стойкость к ударным нагрузкам | Внедорожники, коммерческий транспорт |
| Заклепки + силиконовый уплотнитель | Эффективное подавление вибраций | Легковые автомобили премиум-класса |
| Сварка + каучуковая мастика | Максимальная антикоррозийная защита | Регионы с агрессивной зимней эксплуатацией |
Критически важным этапом при комбинированном монтаже является подготовка поверхностей: обезжиривание, фосфатирование и грунтование металла. Нарушение этого требования сводит на нет преимущества гибридных методов. Технология также требует строгой последовательности операций – например, нанесение герметика всегда предшествует механической стяжке элементов.
Подготовка кузова перед монтажом арки
Тщательная очистка зоны установки – обязательный этап. Удалите грязь, антикоррозийные составы и следы старого герметика металлической щёткой или шлифмашинкой. Обезжирьте поверхность специальным растворителем для исключения отслоения материалов.
Детально осмотрите металл на предмет коррозии и скрытых повреждений. Все очаги ржавчины вырежьте болгаркой, зачистите до чистого металла (+20-30 мм от поражённого участка). Прогнившие участки требуют замены вставками с аналогичной толщиной стали.
Этапы обработки металла
После очистки выполните:
- Грунтование:
- Нанесите травящий грунт на голый металл для пассивации
- Покройте зону преобразователем ржавчины при остаточных следах коррозии
- Защита стыков:
- Промажьте внутренние полости антигравийным составом
- Нанесите герметик на фланцы соединений (места контакта с аркой)
| Тип повреждения | Инструмент для зачистки | Допустимый остаток |
|---|---|---|
| Поверхностная ржавчина | Абразивный круг P80-P120 | Нулевой |
| Глубокая коррозия | Болгарка с отрезным диском | Вырезка до здорового металла |
Проверьте геометрию крепёжных отверстий и прилегающих элементов кузова. Искривлённые поверхности выправляйте рихтовочным молотком. Подготовленная зона должна быть сухой, ровной и иметь матовый оттенок после грунтовки.
Необходимые инструменты для монтажа
Для качественной установки колесных арок потребуется набор специализированных инструментов, обеспечивающих точность работ и надежность крепления. Подготовка оборудования заранее исключит простои в процессе монтажа и снизит риск повреждения элементов кузова.
Инструменты делятся на две категории: базовые (для демонтажа/установки) и вспомогательные (для обработки поверхностей). Отсутствие ключевых приспособлений может привести к деформации крепежей или нарушению геометрии арки.
Основной набор инструментов
| Инструмент | Назначение |
|---|---|
| Комплект торцевых головок | Откручивание заводских болтов крепления |
| Шуруповёрт/дрель | Фиксация саморезов при установке пластиковых арок |
| Гидравлический домкрат | Подъём автомобиля для доступа к креплениям |
| Ключ баллонный | Снятие колеса при необходимости |
| Ножницы по металлу | Корректировка размеров стальных арок |
Дополнительные материалы:
- Герметик для швов (обязателен при установке полимерных моделей)
- Антикоррозийный грунт
- Монтажная пена для заполнения полостей
При работе с клеевым креплением потребуется термофен для активации состава и роликовый пресс для равномерного прижима. Для проверки плотности прилегания используйте пластиковый монтажный скребок, исключающий царапины на поверхности.
Последовательность установки передних арок
Перед началом монтажа убедитесь в наличии всех комплектующих, чистоте поверхности кузова в зоне крепления и отсутствии деформаций на самой арке. Обработайте металл антикором в местах контакта с крепежом.
Демонтируйте колесо для обеспечения свободного доступа к монтажным точкам. При использовании оригинальных арок сверьте номера деталей с каталогом производителя. Подготовьте крепеж согласно спецификации.
Технология монтажа
- Позиционирование: Совместите монтажные отверстия арки с технологическими проушинами на кузове. Проверьте зазор между крылом и дверью.
- Предварительная фиксация: Зафиксируйте деталь пластиковыми хомутами через крайние отверстия. Убедитесь в равномерном прилегании по всему периметру.
- Окончательное крепление:
- Для штатных арок: установите саморезы/болты через все отверстия с усилием затяжки 8-10 Н·м
- Для расширителей: нанесите герметик на стык, используйте штатный крепеж + дополнительные клипсы
- Герметизация швов: Обработайте внутренние стыки автомобильным герметиком, особое внимание уделяя зонам возле порогов и фартуков крыльев.
После установки проверьте отсутствие вибраций на скорости 60-80 км/ч. В первые 500 км пробега контролируйте состояние крепежа. При монтаже литых арок из ABS-пластика оставляйте температурный зазор 3-5 мм.

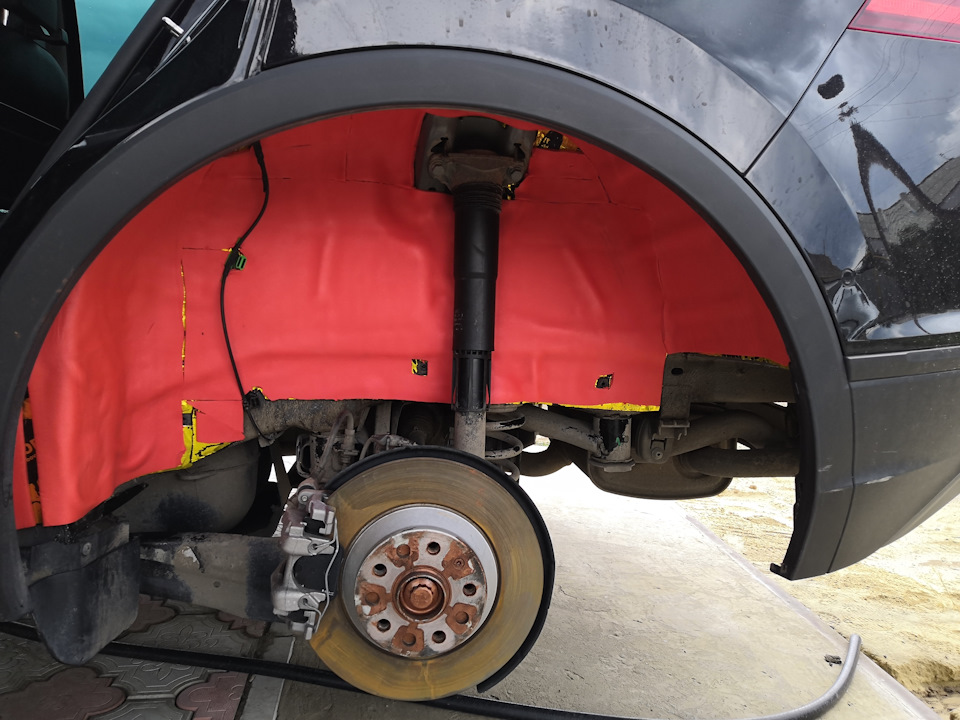

Технология монтажа задних арок
Подготовка кузова является критически важным этапом. Требуется тщательная очистка посадочных мест от грязи, ржавчины и старой антикоррозийной защиты. Поврежденные участки вырезаются, края обрабатываются для предотвращения коррозии. Обязательно выполняется обезжиривание поверхности и нанесение грунта для улучшения адгезии.
Перед фиксацией арки выполняется примерка. Деталь плотно прижимается к кузову, проверяется соответствие геометрии колесного проема и зазоры. При необходимости производится подгонка формы. Для металлических арок часто требуется точечная сварка в нескольких позициях для предварительной фиксации перед основным швом.
Основные этапы крепления
Технология варьируется в зависимости от типа арки и материала:
- Пластиковые накладные арки: Крепятся саморезами или заклепками через технологические отверстия. Обязательна герметизация стыков силиконовым составом.
- Металлические сварные арки: Прихватываются точечной сваркой, затем провариваются сплошным швом. Шов шлифуется и обрабатывается антикорром.
- Композитные арки: Фиксируются двухкомпонентным клеем-герметиком повышенной прочности с дополнительной фиксацией скобами или зажимами до полимеризации.
После установки выполняются завершающие операции:
- Очистка швов и монтажных зон от технологических загрязнений.
- Нанесение антикоррозийного состава на все срезы и соединения.
- Грунтовка и окраска арки (для металлических/композитных) в цвет кузова.
- Проверка зазоров и отсутствия вибраций при пробной поездке.
Особенности крепления арок к пластиковым подкрылкам
Крепление колесных арок к пластиковым подкрылкам требует учета специфических свойств материала. Пластик подвержен температурным деформациям и обладает меньшей жесткостью по сравнению с металлом, что диктует необходимость равномерного распределения нагрузки. Обязательно использование компенсационных зазоров 2-3 мм между элементами для предотвращения растрескивания при тепловом расширении.
Основные методы фиксации включают пластиковые клипсы (пистоны), саморезы с термошайбами и комбинированные схемы. Герметизация стыков силиконовыми составами обязательна для защиты от коррозии кузова. Крепеж располагают с шагом 10-15 см по периметру арки, избегая концентрации нагрузки на отдельных участках.
Ключевые аспекты монтажа
- Типы крепежа:
- Пластиковые пистоны: быстрый монтаж, демпфирование вибраций
- Саморезы с EPDM-прокладками: усиленная фиксация угловых зон
- Клипсы-грибки: для скрытого монтажа в технологические пазы
- Этапы установки:
- Очистка и обезжиривание поверхностей
- Предварительная сборка без фиксации (проверка геометрии)
- Нанесение герметика непрерывной линией
- Поэтапная затяжка крепежа от центра к краям
| Проблема | Решение | Инструмент |
|---|---|---|
| Продавливание пластика | Усиление металлическими пластинами | Шайбы диаметром ≥30 мм |
| Расшатывание крепежа | Дублирование клипс саморезами | Шуруповерт с ограничителем крутящего момента |
| Проникновение влаги | Двусторонняя герметизация швов | Монтажный пистолет для силикона |
Важно: При использовании саморезов запрещена полная затяжка до упора - оставляют 0.5-1 мм свободного хода для компенсации подвижек пластика. Комбинированные методы (клипсы + винты) обеспечивают оптимальное сочетание надежности и сохранности подкрылков.
Как выровнять арку перед фиксацией
Перед фиксацией колесной арки тщательно очистите поверхность кузова от грязи, старой мастики и ржавчины. Убедитесь, что зона монтажа сухая и обезжирена растворителем. Совместите арку с заводскими крепежными отверстиями кузова, при необходимости подкорректировав их диаметр сверлом.
Приложите арку к кузову, временно зафиксировав струбцинами или магнитными держателями. Проверьте равномерность зазоров по всему периметру (оптимально 3-5 мм). Особое внимание уделите стыкам с крылом и порогом – перепады не должны превышать 1 мм.
Этапы юстировки
- Контроль уровнем: Приложите строительный уровень вдоль верхней кромки арки. Добейтесь параллельности линии земли.
- Коррекция формы: Если арка деформирована, аккуратно подровняйте её резиновой киянкой через деревянную проставку.
- Проверка симметрии: Замерьте расстояние от края арки до контрольных точек кузова (например, дверных проемов) с обеих сторон авто.
| Параметр | Допуск | Инструмент проверки |
|---|---|---|
| Зазор по контуру | ±0.5 мм | Щуп |
| Перепад высот | ≤1 мм | Линейка |
| Угол наклона | 0°±0.5° | Лазерный нивелир |
После регулировки дважды проверьте совпадение всех технологических отверстий под саморезы или заклепки. Натяните вдоль арки шнур – он должен повторять плавный изгиб кузова без провалов. Только после полного соответствия переходите к сварке или болтовой фиксации.
Сверловка отверстий под крепеж
Точность позиционирования отверстий критична для надежной фиксации колесной арки. Отверстия должны строго соответствовать посадочным точкам кузова или элементам подвески, исключая перекосы и напряжения в металле. Неправильная разметка приводит к деформациям крепежа и ускоренной коррозии.
Диаметр отверстия выбирается на 0.5–1 мм больше диаметра крепежного элемента (болта, заклепки) для компенсации температурных расширений и вибраций. Края обязательно зачищаются от заусенцев напильником или зенковкой – микротрещины от необработанных кромок становятся очагами ржавчины.
Технология выполнения работ
Инструмент: электродрель с регулировкой оборотов, кобальтовые или твердосплавные сверла (для стальных арок), центровочный керн, защитная маска. Для тонкостенных пластиковых арок используют ступенчатые сверла.
- Разметка: Точное нанесение меток кернером по шаблону или через монтажные проушины арки.
- Стартовое сверление: Сверло малого диаметра (3-4 мм) для формирования направляющего канала.
- Расширение отверстия: Постепенное увеличение диаметра в 2-3 этапа для снижения нагрузки на металл.
- Защита кромок: Обработка краев антикоррозийным грунтом перед установкой крепежа.
| Тип арки | Рекомендуемый крепеж | Диаметр отверстия (мм) |
|---|---|---|
| Стальная штампованная | Болт М6/М8 | 6.5 / 8.5 |
| Пластиковая (ПВХ) | Заклепка 4.8 мм | 5.0 |
| Универсальная ABS | Саморез с буром | Равный диаметру сердцевины самореза |
Ошибки: Сверление "на проход" без промежуточных этапов вызывает перегрев и коробление металла. Использование тупых сверл увеличивает усилие прижима, провоцируя сколы на краях отверстия. Пренебрежение антикоррозийной обработкой сокращает срок службы соединения.
Герметизация стыков при установке
Качественная герметизация стыков между колесной аркой и кузовом автомобиля критически важна для предотвращения коррозии и проникновения влаги. Без надежной защиты в зазоры попадает вода, дорожные реагенты и грязь, что приводит к быстрому разрушению металла и крепежных элементов. Особое внимание уделяется стыкам в зоне крепления брызговиков и мест прилегания пластиковых подкрылков к кузовным панелям.
Используются специализированные автомобильные герметики на основе каучука, силикона или битумной мастики, устойчивые к вибрациям и перепадам температур. Поверхность перед нанесением тщательно обезжиривается и просушивается. Герметик наносится непрерывным слоем толщиной 3-5 мм, полностью заполняя зазор между аркой и кузовом, особо тщательно обрабатываются углы и стыки нескольких элементов.
Ключевые аспекты технологии
- Подготовка поверхности: Удаление ржавчины, остатков старого герметика и загрязнений металлической щеткой или пескоструем.
- Выбор герметика:
- Силиконовые (эластичность, термостойкость)
- Битумные (водостойкость, шумоподавление)
- Каучуковые (адгезия к пластику и металлу)
- Способ нанесения: Шпатель, монтажный пистолет или кисть в зависимости от консистенции состава.
Контроль качества включает проверку отсутствия пустот и разрывов слоя после полимеризации (24-48 часов). Обязательна последующая обработка антикором и нанесение ЛКП для комплексной защиты. Пренебрежение герметизацией сокращает срок службы арок на 40-60% даже при использовании оцинкованных элементов.
Подбор арки по диаметру колеса
Ключевым параметром при выборе колесной арки является совместимость с размером установленных или планируемых колес. Несоответствие диаметра колеса внутреннему контуру арки приводит к серьезным проблемам: колесо будет цепляться за элементы кузова или подвески при поворотах, наезде на кочки или полной загрузке автомобиля. Это чревато повреждением как покрышки, так и элементов кузова.
Для корректного подбора необходимо учитывать не только посадочный диаметр колеса (R14, R15, R16 и т.д.), но и его общую ширину, вылет (ET) и даже профиль шины. Увеличение любого из этих параметров может потребовать арку с большим внутренним объемом и измененной геометрией. Производители арок обычно указывают диапазон совместимых типоразмеров колес в спецификации.
Критерии и особенности подбора
Основные моменты, требующие внимания:
- Зазор по радиусу: Между верхней точкой покрышки и внутренней кромкой арки должен оставаться минимальный технологический зазор (обычно 20-30 мм) для учета деформации шины, ходов подвески и налипания грязи.
- Зазор по ширине: Боковая стенка арки не должна контактировать с боковиной шины или диском на любом угле поворота колеса. Особенно критично при установке широкопрофильной резины или дисков с малым вылетом.
- Учет типа подвески: Зависимая подвеска требует большего вертикального зазора из-за иной траектории движения колеса. Для независимой подвески критичнее зазор при выворотах.
- Комплексный подход: Часто необходим монтаж колесных проставок, регулировка развала, замена амортизаторов или пружин для достижения нужного свободного пространства под аркой.
| Диаметр колеса (дюймы) | Рекомендуемый мин. радиус арки (мм) | Особенности |
|---|---|---|
| R14 - R15 | 310 - 340 | Стандарт для многих легковых авто, обычно достаточно штатных арок |
| R16 - R17 | 350 - 380 | Требуют расширения или замены арок, часто нужна подрезка |
| R18+ | 400+ | Обязательна установка высоких или расширенных арок |
Важно: После установки новых арок или колес увеличенного диаметра обязательно проверьте отсутствие контакта на ходу при всех режимах движения (разгон, торможение, повороты, проезд неровностей) и при полной загрузке автомобиля. Тестовые заезды должны имитировать реальные условия эксплуатации.
Сочетаемость с размерами шин
Габариты шин напрямую влияют на зазор между покрышкой и элементами колесной арки. Несоответствие размеров приводит к трению резины о пластиковые подкрылки, брызговики или металлические края кузова при поворотах колес или движении по неровностям.
Критически важны три параметра: общий диаметр колеса в сборе с шиной, ширина покрышки и вылет диска (ET). Превышение допустимых значений даже по одному показателю провоцирует контакт с аркой.
Факторы сочетаемости
- Диаметр колеса: Слишком высокий профиль шины или крупный диск сокращают вертикальный зазор. Минимальное расстояние до верхней точки арки должно сохраняться при полной нагрузке авто и сжатии подвески.
- Ширина покрышки: Широкая резина увеличивает риск контакта с боковыми стенками арок или элементами подвески при вывороте руля.
- Вылет диска (ET): Неправильный вылет сдвигает колесо в сторону кузова (при уменьшении ET) или наружу (при увеличении ET), меняя рабочий зазор.
- Ширина диска: Влияет на монтажную ширину шины. Слишком широкий обод "растягивает" покрышку, увеличивая её габарит по ширине.
Последствия несоответствия:
- Постоянное трение шины об арку, ведущее к разрушению подкрылка или резины
- Деформация брызговиков и крепежных элементов
- Опасность заклинивания колеса при экстремальных маневрах
- Повышенный износ протектора по краям
| Параметр шины | Риск для арки | Решение |
|---|---|---|
| Увеличенный диаметр | Трение о верх арки | Поднять клиренс, расширить арку |
| Увеличенная ширина | Трение о боковину | Диски с меньшим ET, расклепка арок |
| Неправильный вылет | Локальный контакт | Коррекция ET, установка проставок |
Обязательно сверяйтесь с допустимыми размерами колес, указанными в руководстве по эксплуатации ТС. При тюнинге используйте онлайн-калькуляторы шин и примеряйте колеса на подвешенной оси до монтажа.
Решения для автомобилей с лифтовой подвеской
Установка лифтовой подвески существенно увеличивает клиренс и ход подвески, но смещает положение колеса относительно стандартной арки. Это приводит к риску контакта покрышки с краем арки при полном сжатии подвески или на крутых уклонах. Несоответствие геометрии требует обязательной коррекции колесных арок для безопасной эксплуатации и сохранения управляемости.
Основная задача – увеличить внутренний объем арки и обеспечить достаточный зазор для колеса в любом положении подвески. Решения варьируются от простых до радикальных, в зависимости от высоты лифта, размера установленных колес и типа кузова. Ключевыми критериями выбора являются надежность крепления, сохранение прочности конструкции и визуальная гармония с обликом автомобиля.
Основные типы решений и их особенности
- Расширители арок (пороги): Узкие накладки из гибкого пластика или резины. Крепятся поверх заводской арки на саморезы, клипсы или двухсторонний скотч. Увеличивают зазор на 1-3 см, подходят для умеренного лифта (до 2 дюймов). Плюсы: низкая цена и простота монтажа. Минусы: малая эффективность, ограниченный выбор дизайна.
- Пластиковые комплекты увеличенных арок: Полноразмерные замены штатным элементам из ударопрочного АБС-пластика или полипропилена. Крепление – на штатные точки кузова с усиленными скобами или болтами. Дают выигрыш до 5-7 см по радиусу. Плюсы: сохранение "заводского" вида, хорошая защита от грязи. Минусы: требуют частичной разборки облицовки, высокая стоимость.
- Металлические расширенные арки: Изготавливаются из листовой стали или алюминия. Привариваются или болтовым соединением интегрируются в кузов. Обеспечивают максимальное расширение (10+ см), обязательны для экстремального лифта и гусеничной техники. Плюсы: высочайшая прочность и долговечность. Минусы: сложный монтаж, значительное изменение геометрии кузова, риск коррозии, большой вес.
- Обрезка заводских арок: Радикальный метод. Края штатных арок аккуратно подрезаются, кромка зачищается и защищается резиновым или силиконовым уплотнителем. Применимо на внедорожниках с металлическими крыльями. Плюсы: бесплатно, максимально возможный зазор. Минусы: необратимость, ослабление кузова, требуется антикоррозионная обработка, неэстетично без доп. элементов.
| Тип решения | Материал | Крепление | Макс. компенсация лифта |
|---|---|---|---|
| Расширители (пороги) | Резина, гибкий пластик | Клипсы, саморезы, скотч | до 2 дюймов |
| Пластиковые комплекты | АБС, полипропилен | Болты к кузову, штатные точки | 3-5 дюймов |
| Металлические арки | Сталь, алюминий | Сварка, болты (через усилители) | 5+ дюймов |
| Обрезка арок | Металл кузова | - | Зависит от конструкции |
Ключевые аспекты выбора и установки:
- Соответствие законодательству: Выступающие за габариты кузова элементы (особенно металлические) часто требуют согласования. Обрезка арок может быть запрещена.
- Герметичность и защита: Места крепления и стыки должны быть обработаны герметиком. Обязательна защита от воды и грязи внутренних полостей кузова.
- Усиление точек крепления: Большие нагрузки на расширенные арки требуют усиления штатных крепежных мест или использования дополнительных кронштейнов.
- Совместимость с колесной базой: Решение должно учитывать не только увеличенный диаметр колеса, но и возможное изменение его вылета (ET) после лифта.
Расширители стандартных колесных арок
Расширители колесных арок – накладные элементы, увеличивающие ширину стандартных арок для визуальной маскировки выступающих за пределы кузова колес. Применяются при установке дисков с отрицательным вылетом или шин увеличенного диаметра. Основная функция – защита кузова от камней, грязи и воды, выбрасываемых колесами, а также придание автомобилю агрессивного внешнего вида.
Изготавливаются преимущественно из ABS-пластика, полиуретана или стеклопластика. Пластиковые модели гибкие и устойчивы к мелким деформациям, стеклопластик требует аккуратного монтажа из-за хрупкости. Некоторые производители предлагают расширители с интегрированными LED-габаритами или противотуманными фонарями для дополнительной функциональности.
Виды и способы крепления
По конструкции расширители делятся на два типа:
- Универсальные: Регулируемые по длине, крепятся саморезами через технологические отверстия. Требуют подгонки под конкретную модель.
- Модельные: Изготавливаются под конкретный автомобиль. Фиксируются на штатные точки крепления подкрылков или бампера, часто включают клипсы для бесшовной интеграции.
Распространенные методы установки:
- Механический: Винты или саморезы через предварительно просверленные отверстия в арке.
- Клеевой: Специальный автомобильный клей (например, 3M) для моделей без перфорации кузова.
- Комбинированный: Сочетание клея и крепежных элементов для максимальной надежности.
| Материал | Плюсы | Минусы |
|---|---|---|
| ABS-пластик | Гибкость, ремонтопригодность | Склонность к царапинам |
| Полиуретан | Устойчивость к ударам | Высокая стоимость |
| Стеклопластик | Жесткость, точность форм | Хрупкость, сложный ремонт |
Для долговечности стыки расширителей с кузовом герметизируют силиконовыми составами. При выборе критично учитывать совместимость с подкрылками и геометрией колесной ниши. Фото установленных решений демонстрируют вариации от лаконичных черных накладок до широких гоночных версий с вентиляционными прорезями.
Покраска пластиковых арок под кузов
Пластиковые колесные арки требуют особой подготовки перед окрашиванием для обеспечения долговечности покрытия и адгезии краски. Первостепенная задача – тщательная очистка поверхности от дорожной грязи, битумных пятен и силиконовых остатков с использованием специальных обезжиривателей. После мойки деталь необходимо высушить и подвергнуть легкой абразивной обработке для создания шероховатости.
Обязательным этапом является нанесение адгезионного грунта (праймера) для пластика, который создает связующий слой между поверхностью и краской. Без этого слоя краска быстро отслоится из-за вибраций и перепадов температур. Грунт наносится тонким равномерным слоем и выдерживается строго по инструкции производителя до полной полимеризации.
Технология окраски и материалы
Для работы применяются следующие материалы в указанной последовательности:
- Пластиковый грунт-адгезив – наносится после подготовки поверхности
- Выравнивающий грунт – скрывает мелкие дефекты, улучшает сцепление
- Автоэмаль – базовая краска, колерованная в цвет кузова
- Лак – защитный слой, обеспечивающий глянец и стойкость к УФ-излучению
Окраску проводят в чистом помещении без пыли при температуре 18-25°C. Наносят 2-3 тонких слоя краски с межслойной сушкой, после чего финишный слой лака. Для пластика оптимальны эластичные эмали, устойчивые к деформациям и ударам щебня.
| Ключевые этапы | Ошибки |
| Обезжиривание антисиликоном | Игнорирование грунта по пластику |
| Активация поверхности скотч-брайтом | Нанесение толстых слоев краски |
| Напыление адгезионного праймера | Сушка феном вместо естественной полимеризации |
После окраски арки устанавливают на автомобиль только через 24-48 часов для полного отверждения покрытия. В процессе эксплуатации следует избегать механической чистки льдом или жесткими щетками – это приводит к сколам.
Удаление царапин на арках
Царапины на колесных арках возникают из-за ударов камней, неаккуратной парковки или контакта с бордюрами. Повреждения нарушают лакокрасочное покрытие, что при отсутствии ремонта приводит к коррозии металла. Определение глубины дефекта – ключевой этап перед выбором метода восстановления.
Мелкие поверхностные царапины, не затронувшие грунт и металл, устраняются локально. Глубокие повреждения с обнажением металла требуют комплексного подхода с защитой от ржавчины. Игнорирование ремонта сокращает срок службы арки из-за агрессивного воздействия влаги, реагентов и грязи.
Методы устранения в зависимости от глубины повреждения
Поверхностные царапины (слой лака):
- Полировка абразивными пастами (P1500-P2500) с использованием орбитальной машинки
- Нанесение защитного воска после выравнивания поверхности
- Локальное применение touch-up краски для маскировки
Глубокие царапины (до металла):
- Зачистка поврежденной зоны шлифовальной бумагой (P320-P500)
- Обезжиривание и нанесение антикоррозийного грунта
- Шпатлевание при наличии вмятин (с просушкой каждого слоя)
- Повторное грунтование выровненной поверхности
- Нанесение базовой краски и лака с межслойной сушкой
- Финальная полировка для выравнивания переходов
Важно: При работе с пластиковыми арками вместо антикора применяется адгезионный праймер. Для скрытых внутренних поверхностей арки допускается использование жидкого герметика как временной меры.
| Материал | Инструменты | Время ремонта |
|---|---|---|
| Абразивные пасты | Полировальная машинка | 30-60 мин (мелкие царапины) |
| Эпоксидный грунт | Пневматический краскопульт | 3-6 часов (глубокие повреждения) |
| Синтетическая шпатлевка | Шлифблоки | 24 часа (с учётом сушки) |
После ремонта обязательна мойка арок под низким давлением для удаления абразивных остатков. В первые 2 недели избегайте автомоек с активной химией – свежее покрытие уязвимо к щелочным составам. Для долговременной защиты установите локеры или антигравийные пленки.
Ремонт трещин пластика своими руками
Повреждения пластиковых колесных арок требуют незамедлительного ремонта, так как трещины быстро прогрессируют от вибраций и влаги. Для работы подготовьте: обезжириватель, наждачную бумагу (Р80-Р400), паяльник/фен, припой для пластика, армирующую сетку, эпоксидный клей, шпатлевку по пластику. Обязательно наденьте респиратор и защитные очки.
Определите тип пластика (маркировка на внутренней стороне: PP, PE, ABS). Это критично для выбора метода: термопласты (PP, ABS) ремонтируются пайкой, реактопласты (GFK) – только склеиванием. Очистите зону повреждения от грязи металлической щеткой, обезжирьте спиртом или антисиликоном.
Технология восстановления
- Подготовка трещины
- Просверлите ограничивающие отверстия (Ø2-3 мм) на концах трещины
- Снимите фаску под 45° по краям шва на глубину 50% толщины пластика
- Зашкурьте периметр на 3-4 см от повреждения
- Соединение краев
- Для термопластов: прогрейте паяльником (250-300°C) края трещины, вплавите припой/армирующую сетку заподлицо с поверхностью
- Для реактопластов: нанесите эпоксидный клей с тыльной стороны, прижмите струбцинами на 24 часа
- Усиление конструкции
Способ Материал Толщина арки Изнутри Фиберглассовая заплатка + смола до 2 мм Снаружи Металлическая сетка + пайка от 3 мм - Финишная обработка
- Зашлифуйте ремонтный шов вровень с поверхностью
- Нанесите шпатлевку для пластика, после высыхания отполируйте
- Покройте грунтовкой и краской для защиты от УФ-лучей
Контролируйте нагрев при пайке – перегрев вызывает деформацию. Для арок из вспененного пластика используйте только холодную сварку. Проверяйте герметичность шва водой под давлением перед установкой детали на авто.
Борьба с коррозией металлических арок
Основной метод защиты – нанесение антикоррозионных покрытий на этапе производства и ремонта. Грунт-эмали с преобразователями ржавчины (например, на основе цинка или свинца) создают барьерный слой, изолирующий металл от влаги, реагентов и кислорода. Качественное покрытие внутренних поверхностей арок, особенно в скрытых полостях, критически важно для долговечности.
Регулярная мойка арки с удалением грязи, солевых отложений зимой и органических остатков (листва, трава) снижает агрессивное воздействие среды. Механическая очистка выявленных очагов коррозии до чистого металла с последующей незамедлительной обработкой грунтом и герметиком предотвращает распространение подрыва краски и скрытого ржавления.
Ключевые технологии и материалы
Для комплексной защиты применяют:
- Катодная защита: Нанесение цинкосодержащих грунтов (цинкарь), где цинк выступает анодом, жертвуя собой ради сохранения основного металла арки.
- Ингибиторы коррозии: Специальные составы (часто в жидкостях для скрытых полостей), замедляющие электрохимические реакции окисления.
- Герметизация швов и стыков: Пластичные мастики или жидкий герметик блокируют доступ влаги в зоны риска – места крепления пластиковых подкрылков, стыки с кузовом, технологические отверстия.
- Локальный ремонт: Замена сильно корродированных участков методом вварки заплат из аналогичной стали с двухсторонней антикоррозионной обработкой швов.
Процедура восстановления повреждённой арки включает этапы:
- Механическая зачистка (щеткой, пескоструем) до блестящего металла.
- Обезжиривание поверхности.
- Нанесение преобразователя ржавчины (при остаточных следах).
- Покрытие антикоррозионным грунтом (протекторным или эпоксидным).
- Нанесение герметика на швы.
- Финишное покрытие эмалью или антигравийным составом.
| Тип защиты | Материалы | Эффективность |
|---|---|---|
| Барьерная | Эпоксидные грунты, резиновые антигравии | Высокая при целостности слоя |
| Протекторная | Цинковые грунты, составы для скрытых полостей | Очень высокая, защищает даже при мелких повреждениях |
| Механическая | Пластиковые подкрылки, локеры | Средняя (снижает воздействие абразива) |
Важно: Профилактические обработки арки специализированными составами ("жидкий локер") каждые 2-3 года существенно продлевают срок службы. Особое внимание уделяют местам крепления элементов подвески и внутренним ребрам жесткости, где скапливается влага.
Обработка арок антикором и антигравием
Регулярная обработка внутренних поверхностей колесных арок специализированными составами – антикоррозийными грунтами и антигравийными покрытиями – является критически важным этапом ухода за автомобилем. Это основной барьер против разрушительного воздействия влаги, дорожных реагентов, песка, гравия и грязи, которые с огромной силой бомбардируют уязвимые металлические и пластиковые элементы этой зоны.
Антикор (антикоррозийный грунт) и антигравий (антигравийное покрытие) выполняют разные, но взаимодополняющие функции. Антикор проникает в микронеровности металла, создавая химический барьер и предотвращая окисление. Антигравий формирует толстый, упругий, эластичный слой, поглощающий энергию ударов камней и песка, защищая как металл, так и лакокрасочное покрытие кузова от сколов и истирания.
Процесс обработки колесных арок
Качественная обработка требует тщательной подготовки поверхности и правильной последовательности действий:
- Мойка и сушка: Арку необходимо тщательно вымыть, удалив всю грязь, солевые отложения и следы масел. Поверхность должна быть абсолютно сухой.
- Зачистка: Удаление отслаивающейся краски, ржавчины (механически или преобразователем ржавчины), обезжиривание.
- Грунтование (Антикор): Нанесение антикоррозийного грунта (часто на основе цинка или мовиля) на очищенный металл. Наносится тонким, равномерным слоем. Требует времени на высыхание согласно инструкции производителя.
- Нанесение антигравия: После полного высыхания грунта наносится антигравийное покрытие. Обычно это густая мастика или жидкий пластик, наносимая кистью, валиком или распылением. Часто требуется нанесение 2-3 слоев для достижения нужной толщины (1.5-3 мм) и эластичности. Каждый слой сушится.
- Финишная окраска (опционально): Для придания эстетичного вида и дополнительной защиты, высохший антигравий можно покрыть краской в цвет кузова или специальной эмалью для пластика (если обрабатываются пластиковые арки).
Необходимые инструменты и материалы:
- Щетки по металлу, наждачная бумага, шлифмашинка
- Обезжириватель
- Преобразователь ржавчины (при необходимости)
- Антикоррозийный грунт (цинкосодержащий, мовиль, др.)
- Антигравийное покрытие (мастика, жидкий пластик)
- Кисти, валики, краскопульт (в зависимости от формы антигравия)
- Защитные перчатки, очки, респиратор
| Тип материала | Основное назначение | Особенности |
|---|---|---|
| Антикор (Грунт) | Борьба с коррозией, адгезия | Жидкий, проникает в металл, сохнет быстро |
| Антигравий (Мастика) | Защита от ударов, истирания, шумоизоляция | Густой, эластичный, сохнет долго |
| Антигравий (Жидкий пластик) | Защита от ударов, истирания, шумоизоляция | Легче наносится распылом, может быть тоньше мастики |
Систематическая обработка арок антикором и антигравием существенно продлевает срок службы кузова автомобиля, предотвращая сквозную коррозию и дорогостоящий ремонт, а также снижает уровень шума от колес. Регулярный осмотр состояния покрытия и своевременное обновление защитного слоя – залог долговечности этой критической зоны.
Фото: штатное исполнение арок у седанов
Штатные колесные арки на седанах в подавляющем большинстве случаев представляют собой неотъемлемую часть стальных кузовных панелей – крыльев и порогов. Они формируются методом глубокой вытяжки металла в процессе штамповки этих элементов кузова, создавая плавный и интегрированный переход от колеса к кузову. Материалом здесь выступает сталь, покрытая антикоррозийными составами и заводским ЛКП.
Крепление таких арок принципиально отсутствует как отдельная операция – они являются монолитной частью крыла или порога. Эти панели крепятся к каркасу кузова (лонжеронам, стойкам, поперечинам) с помощью болтов, заклепок или сварных швов. Визуально штатная арка седана всегда максимально плотно охватывает колесо, оставляя лишь минимальный технологический зазор для безопасного хода подвески и поворота колеса.
Характерные черты штатных арок седанов на фото
- Материал: Сталь кузовного элемента (крыло, часть порога).
- Крепление: Непосредственно как часть штатной кузовной панели, которая крепится к каркасу кузова.
- Вид: Плавная, интегрированная форма, являющаяся продолжением дизайна кузова. Линия арки гармонично вписана в боковой силуэт автомобиля.
- Отделка: Поверхность арки покрыта тем же слоем грунта, краски и лака, что и весь кузов. Защита от коррозии и сколов обеспечивается заводским ЛКП, иногда с дополнительным слоем антигравия на внутренней поверхности.
- Зазор: Минимальный технологический зазор между шиной и кромкой арки. У спортивных или некоторых премиальных седанов зазор может быть особенно мал для визуального эффекта.
- Отсутствие накладок: Как правило, в штатном исполнении седанов не используются пластиковые расширители арок или декоративные накладки (характерные для кроссоверов, внедорожников или хэтчбеков/универсалов в стиле "allroad").
На фотографиях штатных арок седанов (например, Lada Vesta, Kia Rio, Hyundai Solaris, Volkswagen Polo Sedan, Skoda Rapid, Toyota Camry, BMW 3 Series) хорошо видна эта монолитность конструкции, отсутствие стыков и дополнительных элементов, а также гладкая окрашенная поверхность, составляющая единое целое с кузовом.
Фото: заводская защита арок кроссоверов
На фотографиях заводской защиты колесных арок кроссоверов четко видны монолитные пластиковые накладки, интегрированные в дизайн бампера и порогов. Элементы обычно выполняются в цвет кузова или универсальном черном варианте, с фактурой "под шагрень" для маскировки царапин. Защита плотно прилегает к металлическим поверхностям без видимых зазоров, демонстрируя штатное крепление через клипсы и резиновые уплотнители по периметру.
Снимки акцентируют внимание на отсутствии технологических отверстий для дополнительного монтажа – детали рассчитаны на заводские крепежные точки кузова. На крупных планах заметны литые крепежные "ушки" с обратной стороны накладок, а также антикоррозийная обработка металла под защитой. Характерная особенность – плавный переход линии арки в бампер без выступов.
Ключевые элементы на фото
- Материал: Ударопрочный термопластик (обычно ABS/полипропилен) с рифленой поверхностью
- Крепеж: Скрытые клипсы по верхнему контуру + саморезы в нижней зоне
- Герметизация: Резиновый уплотнитель между кузовом и накладкой
- Конструктив: Литые ребра жесткости с внутренней стороны
| Модель авто (пример) | Особенности защиты | Визуальные маркеры |
|---|---|---|
| Toyota RAV4 | Цельнолитые арки с расширителями порогов | Матовый черный пластик, текстура "апельсиновая корка" |
| Kia Sportage | Комбинированные (пластик + резиновый уплотнитель) | Глянцевое покрытие в цвет кузова, фальш-болты по краю |
| Volkswagen Tiguan | Усиленные арки с противокамневой накладкой | Глубокая фактура, интегрированные брызговики |
Фото: тюнинговые решения для хэтчбеков
Тюнинг колесных арок хэтчбеков включает расширители из АБС-пластика или полиуретана, интегрируемые в заводские линии кузова. Популярны решения с агрессивным вылетом дисков, требующие установки литых элементов с креплением на саморезы или двухкомпонентный клей. Визуально это создает эффект "распахнутых" арок, подчеркивая спортивный характер авто.
Экстремальные проекты предполагают резку металла и установку кастомных арок ручной формовки. Такие работы всегда сопровождаются усилением подвески и подбором колес с отрицательным развалом. Фотографии демонстрируют варианты окраски: контрастные вставки, карбоновый эффект или полное слияние с основным цветом кузова за счет профессиональной колеровки.
Распространенные техники модернизации
- Бюджетный апгрейд: накладные губы из термопласта с 3М-скотчем
- Спортивный стиль: вентилируемые арки с воздуховодами для охлаждения тормозов
- Полная замена: стеклопластиковые обвесы на болтовом креплении
| Тип решения | Крепеж | Визуальный эффект |
|---|---|---|
| Универсальные расширители | Хомуты + герметик | +15-30 мм ширины |
| Индивидуальные обвесы | Сварка + заклепки | Кастомный силуэт |
Фото: внедорожные расширенные арки
Расширенные внедорожные колесные арки являются неотъемлемым элементом тюнинга и подготовки автомобиля к сложным дорожным условиям. Их основное назначение – обеспечить достаточное пространство для колес увеличенного диаметра и ширины, которые часто устанавливаются на внедорожники для улучшения проходимости, а также эффективно защищать кузов от вылетающих из-под колес камней, грязи и воды.
Визуально такие арки кардинально меняют облик автомобиля, придавая ему более агрессивный, брутальный и готовый к преодолению бездорожья вид. На фотографиях хорошо заметно, как они значительно выступают за линию стандартных арок, формируя характерный внедорожный силуэт.
Особенности конструкции и крепления
На фото часто можно различить ключевые особенности расширенных арок:
- Материалы: Чаще всего используются ударопрочный пластик (полипропилен, АБС) или резина (вибропластик). Пластик легче и позволяет создавать сложные формы, резина – гибче и лучше поглощает удары веток и камней.
- Типы конструкций:
- Накладные (оверфендеры): Самый распространенный тип. Представляют собой широкие накладки, монтируемые поверх штатных арок или вместо их внешней части (с отпилом). Отлично видны на фото как явно добавленные элементы.
- Врезные (широкие арки): Заменяют часть стандартного крыла, интегрируясь в кузов более гармонично. Требуют серьезной кузовной работы (вырезка, сварка). На фото выглядят как часть оригинального кузова, но с увеличенным вылетом.
- Крепление:
- Накладные арки: Крепятся комбинированно: через отверстия в штатном крыле на саморезы/болты и с помощью специальных кронштейнов к элементам кузова (лонжеронам, порогам). На фото часто видна линия крепежа по верхнему краю арки и сами кронштейны снизу.
- Врезные арки: Привариваются к кузову после вырезки части стандартного крыла, что обеспечивает максимальную прочность и герметичность. Швы затем шпаклюются и окрашиваются в цвет кузова. На качественных фото швы после покраски должны быть практически незаметны.
Фотографии наглядно демонстрируют как сам факт значительного увеличения пространства для колес, так и разнообразие дизайнов, материалов и способов интеграции расширенных арок в облик внедорожника.
Типовые ошибки при самостоятельном монтаже
Недостаточная очистка поверхности перед установкой приводит к слабому сцеплению материалов. Грязь, коррозия или остатки старого герметика создают барьер между кузовом и аркой, провоцируя быстрый отрыв и попадание влаги.
Игнорирование антикоррозийной обработки металла после зачистки ржавчины – распространённое упущение. Без грунтовки и защитного покрытия коррозия стремительно развивается под установленным элементом, разрушая кузов изнутри.
Критические недочёты
Неправильный выбор крепежа: использование саморезов вместо специализированных заклёпок или болтов вызывает деформацию краёв отверстий. Со временем крепления расшатываются, а места установки ржавеют из-за повреждённого ЛКП.
Нарушение геометрии при подгонке: попытки силовой установки арки без предварительной гибки или подрезки. Результат – зазоры, вибрации, трение о шину и преждевременный износ детали.
- Отсутствие демпфирующей ленты между кузовом и кромкой арки – вызывает скрипы и ускоренную коррозию от микровибраций.
- Экономия на герметике – точечное нанесение вместо непрерывного контура по всему периметру крепления.
- Пренебрежение тестом на интерференцию – невыполнение проверки зазоров при полном повороте руля и сжатии подвески.
| Ошибка | Последствие |
| Монтаж без регулировочных проставок | Перекос детали, нарушение центровки колеса |
| Сверление без последующей обработки кромок | Очаги коррозии вокруг крепёжных отверстий |
| Жёсткая фиксация без учёта температурного расширения | Трещины в местах крепления, деформация пластика |
Неполная активация клеящих составов – нанесение герметика на непрогретую поверхность или монтаж до достижения необходимой вязкости. Снижает адгезию на 40-60%, провоцируя отслоения.
Оставление технологических заглушек незакреплёнными – создаёт «карманы» для накопления грязи и воды, ускоряя гниение скрытых полостей кузова.
Защитные аксессуары для сохранности арок
Основная функция защитных элементов – предотвращение механических повреждений лакокрасочного покрытия и металла колесных арок от летящих из-под колес камней, песка, соли, грязи и воды. Без такой защиты кузов наиболее уязвим в зоне арок, где быстро появляются сколы, очаги коррозии и деформации подкрылков от ударов.
Ассортимент аксессуаров включает как жесткие конструкции (щитки, линёры), так и гибкие покрытия (жидкие составы, антигравийные пленки). Выбор зависит от типа автомобиля, условий эксплуатации и требований к эстетике. Крепление варьируется от саморезов/клипс до клеевой фиксации или напыления.
Распространенные виды защиты
- Пластиковые подкрылки (линёры): Жёсткие накладки из АБС-пластика или полипропилена. Крепятся саморезами к кузову через штатные отверстия или специальными клипсами. Обеспечивают барьерный щит от крупного абразива.
- Резиновые подкрылки: Гибкие элементы из усиленной резины. Монтируются на защелках или болтах вдоль кромки арки. Поглощают удары мелких камней, снижают шум.
- Антигравийные пленки: Прозрачное или текстурированное покрытие из полиуретана. Наклеивается на предварительно очищенную поверхность арки. Защищает от пескоструя и химических реагентов, сохраняя вид кузова.
- "Жидкие подкрылки": Резиноподобные мастики или составы на основе каучука. Наносятся распылением на внутреннюю поверхность арки после тщательной очистки. Образуют бесшовное эластичное покрытие, стойкое к вибрациям.
| Тип защиты | Ключевые особенности | Способ крепления |
|---|---|---|
| Пластиковые линёры | Высокая износостойкость, четкая геометрия | Саморезы, клипсы, штатные крепления |
| Резиновые подкрылки | Гибкость, шумопоглощение | Болты, защелки, скобы |
| Антигравийная пленка | Невидимость, защита без изменения дизайна | Клейкий слой |
| Жидкие составы | Бесшовность, вибростойкость | Напыление (требует спецоборудования) |
Важно: При установке жестких подкрылков обязательна герметизация точек крепежа во избежание очагов коррозии. Для жидких составов и пленок критична подготовка поверхности – обезжиривание и удаление загрязнений.
Список источников
Техническая документация производителей автомобилей и компонентов: спецификации конструкций колесных арок, схемы креплений, стандарты установки.
Специализированные автомобильные ресурсы и форумы: обзоры типов арок, анализ материалов, сравнение методов монтажа, фотогалереи примеров.
Детализированные материалы
- Каталоги оригинальных запчастей ведущих автопроизводителей (Toyota, Volkswagen, Ford)
- Руководства по кузовному ремонту издательств «За рулём» и «АВТОПРЕСС»
- Технические статьи журналов «Авторевю» и «5 колесо» о тюнинге арок
- Инструкции по установке полимерных арок от производителей (Rexton, Poly)
- Фотоотчеты с автомобильных выставок (SEMA, Москва Мотор Шоу)
- Базы знаний сервисных центров кузовного ремонта
