Комфортный обогрев салона автомобиля или микроавтобуса

Статья обновлена: 18.08.2025

Суровые зимы и длительные поездки превращают неэффективный обогрев салона в серьезную проблему.

Штатная система отопления часто не справляется, особенно в микроавтобусах, грузовиках или при частых остановках.

Установка автономного отопителя – практичное решение для поддержания комфортной температуры независимо от работы двигателя.

Такое устройство гарантирует тепло в салоне, снижает нагрузку на штатную печку и повышает безопасность вождения.

Типы автономных обогревателей: воздушные и жидкостные системы

Воздушные обогреватели напрямую нагревают салонный воздух, работая независимо от штатной системы охлаждения двигателя. Они монтируются в салоне или багажнике, подключаются к топливной магистрали и питаются от бортовой сети. Основная функция – быстрый прогрев воздуха через встроенный теплообменник и вентилятор, что особенно эффективно для микроавтобусов и фургонов.

Жидкостные системы интегрируются в контур охлаждения двигателя, нагревая антифриз, который затем циркулирует через радиатор штатной печки. Для работы используют топливо из бака автомобиля и требуют сложного монтажа с врезкой в патрубки системы охлаждения. Ключевое преимущество – одновременный подогрев двигателя и салона.

Ключевые отличия систем

Критерий	Воздушные	Жидкостные
Принцип действия	Прямой нагрев воздуха горелкой	Нагрев охлаждающей жидкости
Подключение	Топливный насос + воздуховоды	Врезка в патрубки СО, топливопровод
Прогрев двигателя	Нет	Да
Скорость нагрева салона	1-3 минуты	5-10 минут
Типовое применение	Грузовые отсеки, кемперы	Легковые авто, микроавтобусы

Эксплуатационные особенности:

• Воздушные системы потребляют меньше энергии, но создают шум в салоне из-за вентилятора
• Жидкостные сложнее в обслуживании (риск протечек антифриза), но работают тише
• Оба типа могут управляться таймером или дистанционно

Принцип работы жидкостной печки с контуром от двигателя

Основой системы служит замкнутый контур охлаждающей жидкости двигателя, где горячий антифриз циркулирует через основной радиатор и дополнительный теплообменник (отопитель) в салоне. Насос двигателя обеспечивает непрерывный поток разогретой жидкости от силового агрегата к печке независимо от сезона.

При активации отопителя водителем открывается клапан (кран печки), разрешающий доступ антифриза в радиатор салонного отопителя. Одновременно включается вентилятор, прогоняющий воздух через соты теплообменника. Тепло от жидкости передаётся воздушному потоку, который распределяется по воздуховодам в зоны обогрева.

Ключевые элементы и процессы

• Теплообменник – компактный алюминиевый или медный радиатор с трубками и рёбрами для эффективной передачи тепла
• Кран печки – регулирующий узел (механический или электрический), управляющий подачей антифриза в контур
• Вентилятор – нагнетает воздух через теплообменник с регулируемой скоростью (уровни интенсивности обдува)

Этап работы	Функция
Прогрев двигателя	Антифриз нагревается до 85-95°C, циркулируя вокруг цилиндров
Активация отопителя	Открытие крана печки направляет горячий антифриз в салонный радиатор
Теплообмен	Воздух из салона/улицы нагревается при контакте с трубками радиатора
Распределение тепла	Вентилятор подаёт тёплый воздух через дефлекторы в зоны ног, лобового стекла и центральных воздуховодов

Эффективность обогрева напрямую зависит от температуры двигателя: максимальная теплоотдача достигается при рабочих показателях мотора. Рециркуляция воздуха в салоне ускоряет прогрев, а смесительная заслонка позволяет регулировать температуру потока, разбавляя горячий воздух холодным.

Как функционирует автономный воздушный отопитель салона

Автономный воздушный отопитель работает независимо от основного двигателя транспортного средства. Он использует собственный источник топлива (обычно из бака автомобиля) и отдельную миниатюрную камеру сгорания. При активации системы топливный насос подает горючее в камеру, где оно смешивается с воздухом и воспламеняется свечой накаливания.

Образованное тепло передается через теплообменник потоку воздуха, нагнетаемого вентилятором. Воздух нагревается, минуя контакт с выхлопными газами, и распределяется по салону через штатные или дополнительные воздуховоды. Продукты сгорания полностью выводятся наружу через отдельный выхлопной патрубок малого диаметра.

Ключевые компоненты и цикл работы

Основные элементы системы включают:

• Топливный насос – подает дизель/бензин в камеру сгорания
• Камера сгорания – герметичный отсек для горения топливовоздушной смеси
• Теплообменник – передает тепло от газов воздуху без смешивания
• Нагнетательный вентилятор – прогоняет воздух через теплообменник
• Блок управления – регулирует температуру и работу узлов

Рабочий цикл реализуется в четыре этапа:

1. Запуск: Подача топлива и розжиг свечой накаливания
2. Прогрев: Нагрев теплообменника до рабочей температуры (2-5 минут)
3. Теплогенерация: Вентилятор подает воздух через теплообменник в салон
4. Регулирование: Датчики температуры корректируют мощность пламени

Энергопотребление ограничивается электроникой и вентилятором (обычно 30-80 Вт), что позволяет использовать систему от АКБ без риска разряда. Современные модели оснащаются таймерами, дистанционным управлением и защитой от перегрева.

Расчёт необходимой мощности обогрева для конкретного салона

Основной параметр для расчёта – объём салона в кубических метрах (м³). Для его определения умножьте длину салона на ширину и высоту. Учитывайте только полезное пространство, занятое пассажирами или грузом, без учёта приборов или непрогреваемых зон.

Стандартная формула для базового обогрева в умеренном климате: мощность (кВт) = объём салона (м³) × 0,05. Этот коэффициент учитывает поддержание комфортной температуры (+20°C) при наружной температуре до -10°C. Для точности внесите поправки на ключевые факторы.

Факторы, требующие увеличения мощности

• Климат: При морозах ниже -20°C добавьте 20-40% к базовой мощности.
• Теплоизоляция: Плохая изоляция кузова или старые уплотнители дверей увеличивают мощность на 15-30%.
• Режим эксплуатации: Для быстрого прогрева после простоя добавьте 25-50% к расчётному значению.
• Частота открывания дверей: Регулярная выгрузка/посадка (например, в коммерческом микроавтобусе) требует +10-25%.
• Панорамные стёкла: Большая площадь остекления без обогрева добавляет 10-20%.

Пример расчёта для микроавтобуса

Салон: 3м (длина) × 1.8м (ширина) × 1.5м (высота) = 8.1 м³.

Базовая мощность: 8.1 м³ × 0.05 кВт/м³ = 0.4 кВт.

Поправки: регион с морозами до -25°C (+30%) + частая выгрузка (+15%) = суммарно +45%.

Итоговая мощность: 0.4 кВт + (0.4 кВт × 0.45) = 0.58 кВт. Выбирайте устройство мощностью не менее 0.6 кВт.

Дополнительные рекомендации

• Для грузовых отсеков без пассажиров допустимо снижение мощности на 10-15%.
• Используйте устройства с запасом мощности 10-15% от расчётного значения для долговечности и эффективности.
• При установке нескольких маломощных обогревателей суммируйте их показатели.

Выбор топлива: бензиновые, дизельные или газовые модели

Основной критерий выбора – доступный тип горючего в транспортном средстве, так как печка интегрируется в существующую топливную систему. Автономные модели требуют отдельного бака, что усложняет монтаж и увеличивает занимаемое пространство.

Каждый вариант обладает специфическими особенностями эксплуатации. Эффективность нагрева, стоимость топлива, сложность обслуживания и температурные ограничения напрямую зависят от выбранного источника энергии.

Бензиновые модели:

• Быстрый прогрев салона даже при -30°C
• Простая конструкция и доступность запчастей
• Повышенный расход топлива по сравнению с дизельными аналогами
• Рекомендованы для легкового транспорта с бензиновым ДВС

Дизельные модели:

• На 25-40% экономичнее бензиновых версий
• Стабильная работа при экстремально низких температурах (до -45°C)
• Требуют регулярной чистки форсунок из-за сажеобразования
• Оптимальны для микроавтобусов и коммерческого транспорта

Газовые модели (пропан/метан):

• Самая низкая стоимость часа работы
• Обязательна установка дополнительного газового оборудования
• Повышенные требования к вентиляции из-за риска утечек
• Ограниченный КПД при температурах ниже -25°C

Критерий	Бензин	Дизель	Газ
Стоимость 1 часа работы	Высокая	Средняя	Низкая
Зимняя эффективность	Хорошая	Отличная	Удовлетворительная
Сложность монтажа	Низкая	Средняя	Высокая

Зависимость мощности отопителя от объёма салона

Основной принцип подбора дополнительного отопителя заключается в прямой зависимости между кубатурой салона и минимально необходимой тепловой мощностью устройства. Чем больше внутренний объём автомобиля или микроавтобуса, тем выше должна быть производительность обогревателя для эффективного и быстрого прогрева воздуха в холодных условиях.

Недостаточная мощность приведёт к длительному выходу на комфортную температуру, работе устройства на пределе возможностей с перегрузками, а также образованию "холодных зон" в удалённых участках салона. Избыточная мощность, в свою очередь, вызовет пересушивание воздуха, чрезмерный расход топлива или электроэнергии и дискомфорт из-за слишком интенсивного потока горячего воздуха.

Ключевые параметры расчёта

Для ориентировочного определения требуемой мощности (в ваттах) используют следующие соотношения:

• Автомобили (седаны, хэтчбеки): 40-60 Вт на 1 м³ салона
• Микроавтобусы, минивэны: 60-80 Вт на 1 м³ салона
• Грузовые фургоны, крупные микроавтобусы: 80-100 Вт на 1 м³ салона

Расчёт объёма производится по формуле: Длина салона (м) × Ширина салона (м) × Высота салона (м). Для упрощения можно воспользоваться таблицей с примерами:

Тип ТС	Примерный объём салона (м³)	Рекомендуемая мощность отопителя (кВт)
Компактный автомобиль	2.5 – 3.5	1.0 – 2.0
Кроссовер / универсал	3.5 – 5.0	2.0 – 3.0
Микроавтобус (до 9 мест)	6.0 – 10.0	4.0 – 7.0
Крупный фургон (типа Sprinter)	10.0 – 14.0	8.0 – 12.0

Важные уточнения:

1. Указанные значения актуальны для температур до -20°C. При эксплуатации в экстремальных холодах (ниже -25°C) мощность увеличивают на 15-20%.
2. Наличие терморегулятора позволяет точнее контролировать производительность и компенсировать незначительный избыток мощности.
3. Для салонов с высокими потолками или сложной геометрией (например, кемперы) применяют верхний предел диапазона мощности.

Популярные производители: Webasto, Eberspracher, Планар

Выбор производителя определяет долговечность, функциональность и безопасность отопительной системы. Каждый бренд предлагает уникальные инженерные решения и адаптацию под разные типы транспорта.

Технические характеристики, доступность сервиса и совместимость с конкретной моделью автомобиля критично влияют на эксплуатацию. Сравнение ключевых игроков помогает найти оптимальный вариант.

• Webasto: Немецкий лидер с глобальной сервисной сетью. Отличается интеллектуальными системами управления (приложения, CAN-шина), низким уровнем шума и модульными конструкциями для микроавтобусов. Акцент на экологичность и минимальное энергопотребление.
• Eberspracher: Пионер в сфере жидкостных отопителей. Специализируется на мощных установках для коммерческого транспорта. Узнаваем по запатентованной технологии быстрого прогрева Hydronic и усиленной защите от коррозии.
• Планар: Белорусский производитель с лучшим соотношением цена/качество. Особо востребован в СНГ благодаря морозоустойчивости (работа при -45°C), простому монтажу и ремонтопригодности. Линейка включает бюджетные воздушные и жидкостные версии.

Критерий	Webasto	Eberspracher	Планар
Ценовой сегмент	Премиум	Премиум	Средний/бюджетный
КПД	До 92%	До 89%	До 85%
Типовое применение	Легковые авто, VIP-трансфер	Микроавтобусы, спецтехника	Грузовики, бюджетные микроавтобусы

Анализ стоимости оборудования и установки под ключ

Стоимость дополнительной печки определяется её типом, мощностью и производителем. Воздушные модели (работающие от топлива или электричества) обычно дешевле жидкостных, интегрируемых в систему охлаждения двигателя. Цены на базовые устройства стартуют от 15–20 тыс. рублей, тогда как мощные системы с электронным управлением от известных брендов (Webasto, Eberspächer) достигают 80–100 тыс. рублей.

Установка под ключ включает не только монтаж, но и проектирование, адаптацию к электросети автомобиля, прокладку коммуникаций и диагностику. На цену влияет сложность работ: для микроавтобусов с протяжёнными воздуховодами или интеграции в штатный климат-контроль она будет выше. Средний диапазон составляет 25–60 тыс. рублей, достигая 100+ тыс. рублей для премиальных авто с нестандартными решениями.

Ключевые факторы формирования цены

Оборудование:

• Тип системы: Воздушные (дешевле), жидкостные (дороже).
• Мощность: Для микроавтобусов ≥ 5 кВт (на 20–30% дороже моделей для легковых авто).
• Бренд: Европейские (Webasto, Eberspächer) vs. бюджетные аналоги.
• Дополнительные опции: Таймер, дистанционный запуск, подключение к CAN-шине.

Установка:

Фактор	Влияние на стоимость
Тип ТС	Микроавтобусы (сложная разводка воздуховодов) дороже легковых авто
Интеграция с штатными системами	Врезка в охлаждающий контур или блок климат-контроля +20–40%
Необходимость доп. компонентов	Насосы, расширительные бачки, экранированная проводка
Сложность доступа	Демонтаж сидений, обшивки салона увеличивает трудозатраты

Итоговая сумма складывается из цены оборудования и работы. Для стандартной установки в легковой автомобиль минимальный бюджет – 40–50 тыс. рублей, для микроавтобусов с мощной системой – от 100–150 тыс. рублей. Гарантия на монтаж (1–2 года) и сертификация СТО – обязательные условия для безопасной эксплуатации.

Комплектующие для монтажа: стандартный набор поставки

Стандартная комплектация включает базовые элементы, необходимые для установки автономного отопителя в штатные технологические отверстия или предусмотренные производителем места. Комплект оптимизирован под типовые условия монтажа и обеспечивает минимально достаточную функциональность системы.

Состав может незначительно варьироваться в зависимости от модели печки и производителя, но ключевые позиции остаются универсальными. Отсутствие критичных деталей в коробке требует дополнительной проверки перед началом работ.

Основные компоненты

• Отопительный блок – основной модуль с теплообменником и вентилятором
• Панель управления – электронный контроллер с проводами подключения
• Монтажные кронштейны – регулируемые крепления с болтами и гайками
• Гидравлические шланги – армированные трубки для врезки в систему охлаждения двигателя
• Пластиковые воздуховоды – набор форсунок и переходников для распределения теплого воздуха

Электрические компоненты	Герметизирующие материалы	Дополнительно
Предохранители (15-30А)	Термостойкие хомуты	Декоративные заглушки
Реле управления	Силиконовые уплотнители	Шаблон для разметки
Клеммные колодки	Антивибрирующие прокладки	Болты крепления

Важно: для дизельных версий в комплект добавляется свеча накаливания, а для жидкостных моделей – расширительный бачок малого объема. Длина проводов и шлангов рассчитывается под установку в задней части салона микроавтобусов.

Выбор места установки отопителя в моторном отсеке

Правильное размещение дополнительного отопителя в подкапотном пространстве критически влияет на его эффективность, долговечность и безопасность эксплуатации. Неудачная локация может привести к перегреву компонентов, повреждению проводки или ускоренному износу самого устройства из-за вибраций и агрессивных сред.

При выборе зоны монтажа оценивают доступность свободных площадок, удалённость от подвижных деталей двигателя, траекторию движения ремней ГРМ/генератора, а также возможность надёжной фиксации корпуса. Обязательно учитывают маршруты прокладки воздуховодов в салон и шлангов для подключения к системе охлаждения двигателя.

Ключевые критерии размещения

Фактор	Требования	Риски нарушения
Термоизоляция	Минимум 10 см от выпускного коллектора, турбины и радиатора	Перегрев корпуса, оплавление пластика
Вибрационная нагрузка	Жёсткое крепление к стационарным элементам кузова/рамы	Разрушение сварных швов, трещины патрубков
Защита от влаги	Исключение прямого попадания воды с колёс или дорожных брызг	Коррозия теплообменника, замыкание электроники
Обслуживание	Свободный доступ к фильтрам, предохранителям и сливным клапанам	Невозможность замены расходников без демонтажа

Оптимальными считаются зоны возле брызговика колеса или верхней части щитка передка – при условии отсутствия в этих точках гидравлических магистралей или электрожгутов. Запрещена установка над катализатором, АКБ, блоком управления двигателем. Обязательна проверка отсутствия контакта с капотом при закрывании!

Оптимальное размещение тепловых каналов в салоне микроавтобуса

Равномерное распределение тепла по всему объему салона критически важно для комфорта пассажиров, особенно в задних рядах и зоне багажника. Неправильная прокладка воздуховодов создает "мертвые" холодные зоны и перегретые участки, снижая эффективность всей системы отопления.

Основные тепловые каналы должны дублировать штатную систему вентиляции, интегрируясь в боковые панели салона или под напольное покрытие для минимизации потерь тепла. Обязательна установка регулируемых сопел на каждом выходе, позволяющих направлять поток индивидуально для разных конфигураций кресел.

Ключевые принципы размещения

• Приоритет ног пассажиров – теплый воздух подается снизу вверх через дефлекторы в районе центральной стойки и порогов
• Дублирование потоков для задних рядов – отдельная магистраль вдоль борта с выходами у 2-й и 3-й двери
• Обязательное зонирование – независимые каналы для водителя, передних пассажиров и задней части салона

Для микроавтобусов с изменяемой планировкой рекомендуется использовать гибкие гофрированные воздуховоды с магнитными креплениями. Это позволяет оперативно перенаправлять потоки при перестановке сидений без демонтажа элементов обшивки.

Зона салона	Тип воздуховода	Диаметр (мм)
Водитель/передние сиденья	Жесткий алюминий	60-80
Центральная часть	Гибкая гофра	80-100
Задние ряды/багажник	Плоский тканевый	120+

Минимизация длины магистралей и плавные изгибы (радиус не менее 3 диаметров) снижают нагрузку на вентилятор. Все стыки герметизируются алюминиевым скотчем, а участки возле выхлопной системы дополнительно термоизолируются базальтовой ватой.

Требования к креплению корпуса печки и теплопроводов

Корпус печи фиксируется минимум в четырёх точках жёсткими кронштейнами из металла, устойчивого к вибрациям и коррозии. Крепёжные элементы (болты, шпильки) подбираются с запасом прочности относительно массы агрегата – обязательны контргайки или стопорные шайбы. Места установки выбираются с учётом отсутствия контакта с подвижными деталями шасси, топливными магистралями и электропроводкой, с зазором ≥50 мм от легкоплавких материалов.

Теплопроводы жёстко крепятся через каждые 40-50 см скобами с виброизолирующими прокладками (резина, термостойкий силикон), исключая провисание или натяг. Повороты трассы выполняются плавными изгибами (радиус ≥3 диаметров трубы), без пережимов. В зонах прохода через перегородки салона/кузова устанавливаются термоизоляционные гильзы, предотвращающие трение и передачу вибраций на кузовные панели.

Ключевые нормы безопасности

• Термостойкость материалов: Крепёжные элементы и прокладки выдерживают температуру +150°C без деформации
• Зазоры от ГСМ: Минимальное расстояние до топливных систем – 200 мм по горизонтали, 100 мм по вертикали
• Защита от смещения: При фронтальном ударе 10g корпус не должен смещаться более чем на 15 мм

Элемент	Тип крепежа	Допустимая нагрузка (min)
Кронштейн корпуса	Сталь ≥2 мм	200% от веса печи
Хомут теплопровода	Оцинкованная сталь	50 Н на сдвиг
Точка фиксации	Болт М8+	Класс прочности 8.8

1. Проверять целостность креплений при каждом ТО (визуально + затяжка соединений)
2. Исключить контакт теплопроводов с острыми кромками кузова – использовать защитные кожухи
3. Обеспечивать естественную тепловую деформацию труб – жёсткая фиксация только с одной стороны секции

Порядок подключения к топливной системе автомобиля

Подключение к топливной магистрали требует точного определения типа системы (механический ТНВД, Common Rail, бензиновый инжектор) и выбора точки врезки. Обязательно сверьтесь с технической документацией автомобиля для выявления подходящих участков трубопровода и параметров давления.

Перед началом работ убедитесь в наличии необходимых фитингов, шлангов, топливозаборной трубки и герметизирующих материалов, соответствующих типу топлива и рабочим давлениям. Отключите аккумуляторную батарею и снимите предохранитель топливного насоса для предотвращения случайного запуска.

Последовательность операций

1. Определение места врезки
   • На бензиновых моделях: врезка в обратную (возвратную) магистраль после топливной рампы
   • На дизелях: подключение к подающей магистрали перед ТНВД (требует установки тройника)
2. Врезка тройника

   Обрежьте топливный шланг в выбранном месте, установите тройник с помощью топливных хомутов. Для металлических трубок используйте готовые врезные фитинги с резьбовым отводом.

3. Прокладка топливопровода

   Проложите отдельную медную или стальную трубку (для дизеля) либо топливный шланг класса R9 (для бензина) от тройника к печке. Избегайте контакта с подвижными частями и нагревательными элементами.

4. Подключение к отопителю

   Тип соединения	Материал	Требования
   Вход топлива	Медная трубка ⌀6-8мм	Герметизация фум-лентой
   Выход слива	Резиновый шланг	Подключение к обратке/баку

5. Контроль герметичности

   Подайте давление в систему (не запуская двигатель), обработайте все соединения мыльным раствором. Устраните пузырение немедленной подтяжкой фитингов.

6. Финишные операции
   • Фиксация топливных линий пластиковыми стяжками
   • Изоляция трубок в подкапотном пространстве
   • Проверка работы печки на всех режимах

Правила врезки в систему охлаждения двигателя для жидкостных моделей

Определите оптимальную точку врезки в контур ОЖ: подача нагретой жидкости осуществляется строго после выхода из двигателя, обычно от шланга печки штатного отопителя или верхнего патрубка термостата. Обратка подключается перед входом в двигатель, в нижний патрубок радиатора, шланг водяного насоса или в специальный тройник системы охлаждения. Нарушение последовательности циркуляции вызовет воздушные пробки и перегрев.

Используйте только специализированные фитинги из термостойких материалов (латунь, алюминий, качественный пластик для низконапорных систем). Обрежьте штатный шланг, установите тройники или врежьте готовые отводы с резьбой. Все соединения должны быть герметичными и механически прочными – применяйте хомуты винтового типа (не червячные), двойной обжим в критичных местах.

Ключевые требования и последовательность работ

Обязательно соблюдайте уклон трубопроводов к печке: подача – подъем к теплообменнику, обратка – уклон в сторону двигателя для естественного стока и предотвращения завоздушивания. Установите запорные краны на обеих магистралях возле печки для аварийного отключения или демонтажа без слива всей системы.

1. Слейте ОЖ из двигателя до уровня ниже точек врезки. Заглушите открытые концы во избежание утечек.
2. Подготовьте магистрали: отмерьте и отрежьте шланги нужной длины (термостойкие, армированные). Используйте минимальные изгибы без переломов.
3. Смонтируйте тройники/отводы: закрепите их на штатных патрубках, обеспечьте соосность. Наденьте шланги на фитинги с силиконовой смазкой.
4. Надёжно затяните хомуты: после фитинга двигателя, перед входом в печку, на соединениях с тройниками. Проверьте отсутствие перетяжек и перекосов.
5. Залейте ОЖ до нормы. Запустите двигатель, прогрейте до рабочей температуры. Проверьте герметичность на всех стыках под давлением, удалите воздух через пробки на печке или штатном радиаторе.

Ошибка	Последствие	Профилактика
Обратка выше точки врезки в двигатель	Скопление воздуха, слабая циркуляция, перегрев печки	Строго нижнее подключение обратки, уклон магистрали ≥3°
Использование пластиковых тройников под давлением	Разрыв соединения при нагреве, утечка ОЖ	Металлические фитинги в зонах высокого давления/температуры
Передавливание или перегиб шлангов	Снижение потока ОЖ, локальный перегрев	Радиус изгиба ≥5 диаметров шланга, защита от трения

После первого запуска контролируйте уровень ОЖ в расширительном бачке в течение нескольких циклов прогрева/остывания – возможна усадка шлангов и выход воздуха. Избегайте параллельного подключения к штатной печке без расчёта пропускной способности контура: при большой мощности дополнительного отопителя может потребоваться отдельный насос.

Особенности монтажа дымохода и заборной трубки воздуха

Правильная установка дымохода критична для безопасности: малейшая разгерметизация приводит к проникновению угарного газа в салон. Трубопровод монтируется строго вертикально или с уклоном наружу (мин. 3°), без горизонтальных участков и резких изгибов. Обязателен зазор 5-10 см от горючих элементов кузова (сиденья, проводка, обшивка). Выходное отверстие выводится за пределы салона в зону беспрепятственного рассеивания газов – предпочтительно через крышу или в районе заднего бампера, минимум в 50 см от вентиляционных заборов.

Воздухозаборная трубка располагается в чистой зоне, защищённой от дорожной грязи и выхлопных газов (например, под передним крылом или в полости порога). Трасса прокладывается без провисаний, с фиксацией хомутами через каждые 30 см. Обязательна установка сетчатого фильтра на входе для защиты от мусора и насекомых. Важно исключить контакт трубки с подвижными частями шасси и горячими элементами (выхлопная система, двигатель), используя термостойкие втулки при пересечении перегородок.

Ключевые требования к монтажу

• Материалы дымохода: Только жаропрочная нержавеющая сталь (толщина от 0,8 мм) с герметичными соединениями на хомутах или сварке.
• Проход через кузов: Обязательное применение термоизолированных гильз (металл + базальтовый уплотнитель) с последующей герметизацией жаростойким силиконом.
• Защита от конденсата: Установка сборника конденсата в нижней точке дымохода с дренажным отводом наружу.
• Диаметры труб: Строгое соответствие размерам патрубков печи (обычно 60-100 мм для дымохода, 25-40 мм для воздухозабора).

Элемент	Ошибка монтажа	Последствие
Дымоход	Горизонтальный участок	Скопление сажи, обратная тяга, задымление салона
Воздухозабор	Рядом с выхлопной трубой	Забор токсичных газов, снижение КПД печи
Точки крепления	Отсутствие виброгасящих прокладок	Разрушение сварных швов/гильз от вибрации

Электрическая схема подключения к бортовой сети

Подключение дополнительной электрической печки требует внимательного расчета допустимой нагрузки на бортовую сеть автомобиля или микроавтобуса. Основная задача – обеспечить безопасную передачу значительного тока (часто 15-30 А и более) от источника питания к нагревательному элементу устройства через надежные цепи, исключив риски перегрева проводки, повреждения штатного электрооборудования или возгорания.

Ключевыми элементами схемы являются: силовой кабель достаточного сечения, подключенный непосредственно к аккумуляторной батарее через предохранитель; реле, управляемое маломощным сигналом от замка зажигания или отдельной кнопки; надежные клеммы и разъемы; сам нагревательный прибор; а также, опционально, блок управления скоростями вентилятора печки. Обязательно учитывается необходимость качественного массового соединения.

Основные компоненты и этапы подключения

• Сечение силового кабеля: Минимально 4 мм² (рекомендуется 6 мм² или более для мощностей свыше 500Вт). Медный многожильный провод в термостойкой изоляции.
• Защита цепи:
  • Плавкий предохранитель номиналом, рассчитанным по мощности печки (I = P / U), устанавливается вплотную к плюсовой клемме АКБ.
  • Допустимо использование автоматического выключателя соответствующего номинала.
• Управляющее реле:
  • Силовое реле (30-40А) для коммутации высокого тока.
  • Управляющая катушка реле подключается к источнику +12В, активируемому зажиганием (через отдельный маломощный предохранитель 5-10А), и к кузову (масса).
  • Между источником управления и катушкой реле ставится выключатель (ручной или от блока управления печкой).
• Питание нагревателя: Плюс от реле (контакт 87) -> Клемма питания печки. Минус -> Надежное соединение с кузовом автомобиля (точка массы) коротким кабелем того же сечения.
• Управление вентилятором (если отдельное): Осуществляется через дополнительные реле или встроенный блок управления печки, по аналогичной схеме, с учетом мощности вентилятора.

Элемент цепи	Тип/Характеристики	Точка подключения
Силовой кабель (+)	Медь 4-6 мм² (мин.)	АКБ (+) -> Предохранитель -> Реле (30) -> Печка (+)
Предохранитель	Номинал = (Мощность печки (Вт) / 12В) * 1.2	В пределах 30 см от "+" АКБ
Реле (силовое)	30-40А (SPST или SPDT)	Контакт 30: От Предохранителя Контакт 87: К Печке (+) Контакт 85: Масса Контакт 86: +12В Управления (через выключатель)
Масса (-)	Кабель 4-6 мм²	Корпус печки -> Чистая точка кузова (очищенная от краски/коррозии)

Обязательные требования безопасности: Кабели должны быть надежно зафиксированы, исключая контакт с подвижными частями, острыми кромками и нагревающимися элементами (выхлоп, двигатель). Все соединения – обжимные или пропаянные клеммы с защитой от коррозии (термоусадка). Перед первым включением необходимо проверить целостность изоляции и надежность всех контактов.

Установка управляющего блока и термостата в салоне

Монтаж управляющего блока начинается с выбора места в зоне водителя: на центральной консоли, под торпедо или в нише приборной панели. Крепление осуществляется саморезами или двухсторонним скотчем с обязательным обеспечением свободного доступа к кнопкам и индикаторам. Подключение питания выполняется через предохранитель к аккумулятору с обязательным соблюдением полярности и использованием кабеля сечением не менее 1,5 мм².

Термостат размещается в зоне циркуляции воздуха: на вентиляционной решетке, под передними сиденьями или в районе ног задних пассажиров. Датчик фиксируется пластиковыми хомутами, исключая контакт с нагревательными элементами и прямыми солнечными лучами. Кабели от термостата к управляющему блоку прокладываются под обшивкой салона с защитой гофротрубой в зонах риска повреждения.

Ключевые этапы подключения

1. Коммутация проводов:
   • Силовой кабель (красный) – к предохранителю на +12В
   • Земля (чёрный) – к кузовному болту
   • Сигнальный провод термостата – к разъёму "SENSOR" на блоке
2. Тестирование системы:

   Параметр	Порядок проверки
   Питание	Индикация включения блока
   Терморегуляция	Изменение температуры на 5°C при настройке
   Защиты	Автоотключение при перегреве (>85°C)

Важно! При установке термостата избегайте мест с застоявшимся воздухом – ошибка позиционирования датчика приводит к некорректному поддержанию температуры. Для цифровых блоков предварительно выполните калибровку по инструкции производителя.

Организация вывода отработанных газов наружу

Герметичность системы отвода выхлопных газов – критический аспект безопасности. Любая утечка в салон приводит к проникновению угарного газа (CO), не имеющего запаха и вызывающего смертельные отравления. Стыки труб, соединения с нагревателем и места прохода через кузов требуют абсолютной непроницаемости.

Используйте исключительно термостойкие материалы: гофрированные или цельные стальные трубы, рассчитанные на высокие температуры (не пластик или алюминий). Диаметр патрубка должен строго соответствовать выходному штуцеру печки. Обязателен непрерывный уклон магистрали вниз от печки к выхлопному окончанию для предотвращения скопления конденсата и обратного тока газов.

Ключевые требования к монтажу

• Точка вывода: Располагайте окончание трубы за пределами салона и багажника, в зоне под днищем или колесными арками. Исключите соседство с вентиляционными заборниками авто.
• Защита от контакта: Изолируйте раскаленную трубу керамоволокном или термостойкими кожухами в местах близости к проводке, топливным магистралям, элементам кузова.
• Фиксация: Жестко закрепите трубу хомутами через каждые 30-50 см, исключая вибрации и трение о кузов. Используйте термостойкие прокладки в местах прохода через перегородки.

После монтажа обязательно проведите тест на герметичность: запустите печь, обработайте мыльным раствором все соединения и места врезки. Пузыри указывают на утечку. Не используйте открытое пламя для проверки! Установите в салоне автономный датчик CO с сигнализацией – это последний рубеж защиты.

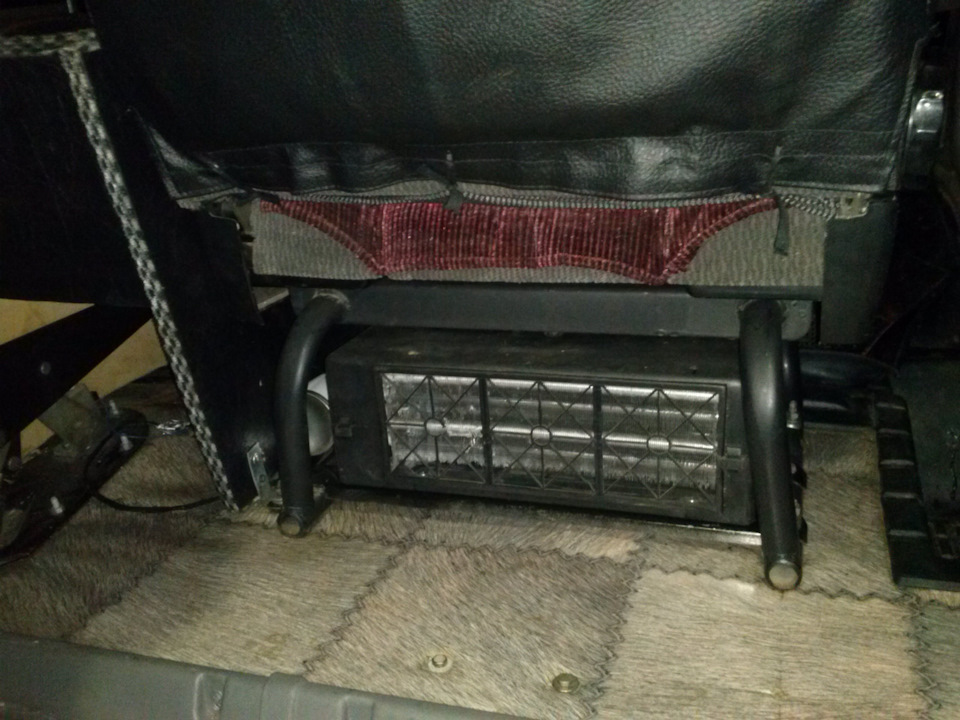

Монтаж системы подачи подогретого воздуха для задних рядов

Подготовка включает выбор места установки дополнительного отопителя, обычно под передними сиденьями или в багажном отсеке, с учетом свободного пространства и доступа к штатной системе охлаждения двигателя. Обязательна проверка совместимости мощности дополнительного нагревателя с генератором автомобиля для исключения перегрузок.

Прокладка воздуховодов выполняется под обшивкой салона или полом с использованием гибких термостойких рукавов, направленных к вентиляционным решеткам задних рядов. Места прохода через перегородки усиливают защитными втулками для предотвращения перетирания и вибраций.

Ключевые этапы подключения

Врезка в систему охлаждения двигателя требует установки тройников в магистрали подачи и обратки ОЖ. Используйте медные или латунные фитинги с герметизирующей пастой, избегая заломов шлангов. После заполнения контура обязательна проверка на утечки антифриза при работающем двигателе.

Электрическая часть:

• Питание подводится отдельным кабелем от АКБ через предохранитель номиналом, указанным в инструкции к отопителю
• Управляющая цепь подключается к замку зажигания для автоматического отключения при остановке двигателя
• Пульт управления монтируется в зоне доступности водителя или пассажиров задних рядов

Компонент	Требования к монтажу
Воздухозаборник	Располагается вне зоны попадания воды и грязи, защищается фильтром
Вентиляционные решетки	Интегрируются в подлокотники, стойки или потолок с регулируемыми заслонками
Крепление отопителя	Используются виброизолирующие подушки для снижения шума

Финишные работы включают тестирование всех режимов работы вентилятора и терморегулятора, контроль равномерности прогрева задней зоны. Рекомендуется обработка мест прокладки коммуникаций антискрипными составами и восстановление демонтированных элементов салона.

Настройка автоматики и проверка герметичности на этапе установки

После монтажа топливопроводов и кабелей управления переходят к калибровке автоматики. Подключите блок управления к штатной электропроводке согласно схеме производителя, убедившись в отсутствии перепутанных контактов. Тестовый запуск системы выполняйте при выключенном двигателе, контролируя корректность показаний датчиков температуры и таймеров на дисплее. Отрегулируйте пороги срабатывания вентилятора обдува и параметры поддержания температуры с учетом климатических особенностей региона эксплуатации.

Герметичность соединений топливной магистрали проверяйте поэтапно: сначала прокачайте систему без запуска горелки для выявления утечек в местах обжима трубок фитингами. Используйте ветошь, смоченную мыльным раствором, – появление пузырей укажет на негерметичность. После устранения дефектов выполните контрольный запуск печи на 10-15 минут, визуально осматривая все стыки под давлением. Особое внимание уделите участкам возле топливного бака и зоне прохода труб через кузовные панели.

Критические аспекты финальной проверки

1. Тестирование аварийных режимов: искусственно создайте условия срабатывания защиты (перегрев, падение напряжения) для проверки корректности отключения горелки.
2. Контроль выхлопной системы: убедитесь в отсутствии просачивания угарного газа через соединения глушителя с помощью газоанализатора или детектора СО.
3. Валидация воздуховодов: проверьте плотность прилегания гофры к отопителю и дефлекторам, запустив печь на максимальной мощности.

Параметр проверки	Методика	Критерий успеха
Топливная система	Замер давления в магистрали манометром	Стабильные показатели в диапазоне, указанном в инструкции
Электробезопасность	Замер сопротивления изоляции мегомметром	Значение ≥ 1 МОм между кабелями и корпусом
Работа термостата	Сравнение заданной и фактической температуры термопарой	Отклонение ≤ ±2°C при циклическом включении

Перед сдачей системы заказчику обязательно выполните 30-минутный пробный цикл с контролем потребления топлива и равномерности прогрева салона. Фиксируйте в отчете любые аномалии: посторонние шумы, вибрации креплений или запах гари. Только после подтверждения всех параметров герметизируйте монтажные отверстия термостойким герметиком и установите декоративные накладки.

Проведение первого пуска и тестирование всех режимов работы

Перед первым включением убедитесь в отсутствии утечек топлива и герметичности всех соединений системы отопления, особенно в моторном отсеке и зоне установки топливного насоса. Проверьте уровень охлаждающей жидкости в основном контуре двигателя и дополнительном контуре печки (если предусмотрено конструкцией), а также наличие топлива в баке – система не запустится при уровне ниже ¼ бака.

Заведите основной двигатель автомобиля и дайте ему поработать 2-3 минуты для стабилизации работы генератора и зарядки АКБ. Переключите управление печкой в режим минимальной мощности и активируйте пуск согласно инструкции производителя (обычно кнопкой или поворотом регулятора). Слушайте характер работы топливного насоса – должны отсутствовать посторонние стуки или вибрации.

Последовательность проверки режимов

1. Минимальная мощность (вентилятор 1-я скорость): Контролируйте равномерность нагрева воздушного потока через 3-5 минут после старта. Температура должна плавно повышаться без резких скачков.
2. Средняя и максимальная мощность: Поочередно увеличивайте скорость вентилятора до максимума, отслеживая стабильность горения (индикатор пламени на панели не должен мигать). Убедитесь в пропорциональном росте температуры воздуха на выходе.
3. Проверка терморегулятора: Установите желаемую температуру на термостате (например, +25°C). После достижения заданного значения печка должна перейти в режим поддержания, периодически отключая горелку.

Контрольный параметр	Норма	Действие при отклонении
Запах выхлопа	Нейтральный, без гари	Немедленное выключение, проверка воздухозабора/дымохода
Шум вентилятора	Равномерный гул	Диагностика подшипников, очистка крыльчатки
Индикация ошибок	Отсутствует	Сброс питания, расшифровка кода ошибки по мануалу

Финишный этап: Протестируйте работу печки при выключенном двигателе авто в течение 15-20 минут. Мониторьте напряжение АКБ – падение ниже 11.8В указывает на недостаточную емкость батареи или проблемы с генератором. После полного цикла проверьте целостность предохранителей и отсутствие нагрева силовых проводов возле блока управления.

Управление печкой с помощью штатной панели контроля

Интеграция дополнительного отопителя с заводской панелью управления позволяет сохранить эргономику салона и избежать установки выносных пультов. Основные элементы управления (температура, скорость вентилятора, направление потоков) дублируются на штатном блоке климат-контроля или магнитолы, если она поддерживает CAN-шину.

Для реализации требуется подключение к CAN/LIN-шине автомобиля через специальный интерфейсный модуль. Этот модуль преобразует сигналы от кнопок штатной панели в команды, понятные контроллеру дополнительной печки. Важно учитывать модель авто и совместимость оборудования – не все интерфейсы универсальны.

Ключевые особенности

• Автоматическое согласование работы систем: Штатный климат-контроль распределяет нагрузку между основной и дополнительной печкой, предотвращая конфликт команд.
• Сохраняются заводские функции: Автоматический режим, рециркуляция воздуха и зонный обогрев (если предусмотрены) работают с учетом возможностей доп. отопителя.
• Диагностика через OBD: Ошибки дополнительной печки отображаются на дисплее приборной панели или сканируются стандартным сканером.

Важные ограничения:

1. Точность регулировки температуры зависит от возможностей CAN-модуля – иногда шаг составляет 2-3°С вместо 0.5°С.
2. Функция предпускового подогрева обычно активируется отдельным приложением или GSM-модулем, а не штатными кнопками.

Преимущества	Недостатки
Не нарушает дизайн салона	Высокая стоимость интерфейсных модулей (от 15 тыс. руб.)
Упрощение управления для водителя	Требуется профессиональная установка и программирование
Поддержка голосового управления (если есть в авто)	Ограниченная поддержка старых моделей авто (до 2010 г.)

Программирование дистанционного запуска с пульта или телефона

Для интеграции управления дополнительной печкой в штатную систему дистанционного запуска требуется установка совместимого модуля с поддержкой CAN/LIN-шины автомобиля. Современные контроллеры (например, StarLine, Pandora, Scher-Khan) позволяют прописывать алгоритмы активации печки одновременно с прогревом двигателя через автозапуск. Обязательно согласование работы с бортовой электросетью для предотвращения перегрузок.

Программирование выполняется через диагностический разъем OBD-II с использованием фирменного ПО производителя сигнализации. Ключевые настройки включают: время работы печки после запуска ДВС, температурные пороги включения (по датчику салона или двигателя), приоритетность питания (через генератор/аккумулятор). Для систем с GSM-управлением требуется привязка SIM-карты модуля к мобильному приложению.

Типовые этапы настройки

1. Подключение к CAN-шине: идентификация свободных адресов для эмуляции штатных команд
2. Калибровка реле: настройка задержки подачи 12В на печку (2-3 мин после запуска ДВС)
3. Программирование сценариев:
   • Запуск печки при температуре салона < +5°C
   • Отключение при достижении +18°C или разряде АКБ ниже 11.8В
   • Циклическая работа (15 мин/вкл + 10 мин/выкл)

Тип управления	Особенности	Дальность
Радиопульт	Кнопочная активация, индикация на брелке	до 1500 м
GSM-приложение	Управление через интернет, температурные графики	неограниченная
Голосовые ассистенты	Интеграция с Siri/Алисой через API	-

Важно: При использовании телефонного управления обязательна установка дополнительного иммобилайзера для блокировки несанкционированного доступа. Для Webasto/Евростарт применяются специализированные адаптеры типа ThermoCall.

Эксплуатация в режиме поддержки комфорта во время стоянки

Основная задача автономного отопителя при стоянке – поддержание заданной температуры в салоне без запуска двигателя. Это обеспечивает тепловой комфорт пассажиров или водителя во время ожидания, сна или перерывов в работе, минимизируя расход основного топлива и износ силового агрегата.

Эффективность работы напрямую зависит от корректной настройки термостата и вентилятора: оптимальный диапазон обычно составляет +16°C до +22°C. Требуется регулярный мониторинг уровня заряда АКБ, так как система управления и вентилятор потребляют электроэнергию, особенно при длительной работе (более 2-3 часов).

Ключевые аспекты безопасной эксплуатации

• Вентиляция салона – обязательное приоткрывание окна на 1-2 см для притока свежего воздуха и предотвращения выгорания кислорода.
• Контроль выхлопа – парковка исключительно на открытых пространствах, проверка отсутствия препятствий у выхлопной трубы отопителя.
• Защита АКБ – установка дополнительной буферной батареи или использование устройств с автоматическим отключением при критическом падении напряжения (ниже 11.8V).

Фактор риска	Меры профилактики
Обледенение выхлопной трубы	Регулярная визуальная проверка при работе в сильные морозы (-15°C и ниже)
Скопление угарного газа	Использование датчика СО в салоне, запрет эксплуатации в гаражах/ангарах
Разряд АКБ	Ограничение времени непрерывной работы, применение DC-DC зарядных систем

Для минимизации энергопотребления рекомендуется включать вентилятор на минимальную или среднюю скорость после первоначального прогрева. При ночёвках в микроавтобусе критически важно использовать автономные CO-детекторы с функцией звукового оповещения, независимо от наличия штатных систем безопасности отопителя.

Ночной обогрев салона: расчёт времени работы и безопасности

Расчёт времени автономной работы зависит от трёх ключевых параметров: мощности обогревателя (Вт), ёмкости основного или дополнительного аккумулятора (А·ч) и допустимой глубины разряда АКБ. Для 12-вольтовой системы используйте формулу: Время (часы) = (Ёмкость АКБ × 12В × Коэф. разряда) / Мощность обогревателя. Коэффициент разряда обычно не превышает 0,5–0,6 для свинцово-кислотных и 0,8–0,9 для LiFePO4 батарей.

Пример: при мощности 150 Вт, АКБ 75 А·ч (свинцовый) и коэффициенте 0,5 время работы составит (75 × 12 × 0,5) / 150 = 3 часа. Для продления работы до 8–10 часов потребуется либо дополнительная батарея ёмкостью 180–200 А·ч, либо снижение мощности до 50–60 Вт.

Критические аспекты безопасности

Предотвращение отравления угарным газом:

• Категорически запрещено использование бензиновых/дизельных отопителей без вывода выхлопа наружу
• Обязательна установка автономного датчика СО с сиреной (порог срабатывания 30–50 ppm)
• Минимальный зазор 30 см между нагревательными элементами и легковоспламеняющимися материалами

Защита электросистемы:

Элемент	Требования
Предохранитель	На 20–30% выше номинального тока, максимально близко к АКБ
Реле разряда	Автоотключение при напряжении АКБ ≤ 11,8 В (для свинцовых)
Проводка	Медный кабель с двойной изоляцией, сечение по току (например, 6 мм² для 150 Вт)

Эксплуатационные меры:

1. Обеспечение притока свежего воздуха – микрощель в окне (3–5 мм)
2. Еженедельная проверка целостности изоляции и контактов
3. Фиксация обогревателя от опрокидывания (кронштейны с термоизоляцией)
4. Использование негорючей подложки под устройство (базальтовый картон, металл)

Расход топлива в разных температурных режимах и методы его снижения

Эксплуатация автомобиля зимой приводит к значительному росту расхода топлива из-за нескольких ключевых факторов. Прогрев двигателя на холостом ходу перед поездкой, повышенное сопротивление холодного моторного масла, использование штатной печки на максимальной мощности и увеличенная нагрузка на генератор от обогрева стекол и сидений – все это создает дополнительную нагрузку. При температурах ниже -10°C перерасход может достигать 20-40% по сравнению с летними показателями.

Установка автономного отопителя (например, Webasto или Eberspächer) радикально меняет ситуацию. Такие устройства подключаются напрямую к топливному баку, но потребляют 0.2-0.7 л/ч против 1.5-2.5 л/ч при работе основного двигателя на холостом ходу. Это позволяет поддерживать комфорт в салоне без запуска мотора, сокращая основной расход при коротких стоянках и во время предварительного прогрева.

Сравнительные показатели расхода

Температурный режим	Дополнительное оборудование	Расход топлива за 1 час
-20°C (прогрев салона)	Штатный двигатель + печка	1.8-2.5 литра
-20°C (прогрев салона)	Автономный отопитель	0.3-0.5 литра
-10°C (движение в городе)	Без предпускового подогрева	+25-30% к норме
-10°C (движение в городе)	С предварительным прогревом отопителем	+10-15% к норме

Эффективные методы снижения расхода:

1. Использование автономного отопителя для предпускового прогрева и поддержания температуры во время стоянок
2. Утепление двигателя термочехлом и салона теплоизоляционными материалами
3. Применение синтетических масел с низкотемпературной вязкостью (0W-20, 5W-30)

Важно комбинировать решения: автономный обогрев салона снижает необходимость работы двигателя на холостом ходу, а утепление уменьшает теплопотери. Контроль давления в шинах (зимой +0.2 бар к норме) и отказ от перевозки лишнего груза дополняют экономию. При регулярной эксплуатации в морозы комплексный подход сохраняет 15-25% топлива даже в условиях экстремально низких температур.

Особенности использования при экстремально низких температурах

При температурах ниже -30°C возникает критическая нагрузка на топливную систему: солярка густеет, образуя парафиновые пробки в магистралях и фильтрах. Это блокирует подачу горючего к отопителю, вызывая аварийные отключения. Одновременно резко падает КПД теплообмена – металлические элементы корпуса печки интенсивно отдают холодному воздуху накопленное тепло, сокращая скорость прогрева салона.

Электронные компоненты управления (датчики, платы) становятся уязвимыми к обледенению контактов и конденсату. При экстремальных значениях (-45°C и ниже) возможны физические деформации пластиковых деталей корпуса и трубок из-за хрупкости материалов. Аккумуляторная батарея теряет до 60% ёмкости, что затрудняет запуск отопителя без внешнего подзаряда или предварительного прогрева двигателя.

Ключевые меры для безопасной эксплуатации

• Топливная адаптация: Использование арктического дизеля (маркировка ДТ-А) с депрессорными присадками и установка проточного подогревателя топливопровода.
• Защита электропитания: Подключение через термостатируемый кожух АКБ и дублирующий пусковой аккумулятор ёмкостью от 75 А·ч.
• Теплоизоляция: Обмотка корпуса печки и воздуховодов фольгированным изолоном толщиной 10 мм для минимизации теплопотерь.

Температурный диапазон	Рекомендуемый интервал работы	Обязательные процедуры
-30°C до -40°C	Циклы по 45 мин с перерывом 15 мин	Ежедневная продувка топливных форсунок
Ниже -40°C	Только при работающем двигателе	Предпусковой разогрев блока горелки паяльной лампой*

*Применять открытый огонь разрешается исключительно вне салона при отключенной топливоподаче.

Основные причины отказа запуска и способы их устранения

Отказ запуска дополнительной печки часто связан с проблемами в трех ключевых системах: электропитании, топливоподаче и управлении. Быстрая диагностика требует последовательной проверки компонентов по принципу от простого к сложному.

Игнорирование неисправностей может привести к полному выходу узла из строя или возгоранию, поэтому критически важно использовать только рекомендованные производителем запчасти и соблюдать меры безопасности при ремонте.

• Отсутствие электропитания

  • Причины: Перегоревший предохранитель, окисление клемм, неисправное реле, обрыв проводки.
  • Устранение:
    1. Проверить предохранители в монтажном блоке автомобиля и блоке печки.
    2. Очистить клеммы АКБ и контакты печки от коррозии.
    3. Протестировать реле мультиметром, заменить при отсутствии сигнала.

• Неисправности топливной системы

  • Причины: Засор фильтра, поломка топливного насоса, завоздушивание магистрали (для дизельных моделей).
  • Устранение:
    1. Заменить топливный фильтр согласно регламенту производителя.
    2. Проверить работоспособность насоса (наличие гудения при включении).
    3. Прокачать топливную систему для удаления воздушных пробок.

• Проблемы с системой розжига

  • Причины: Износ свечи накаливания, нагар на электродах, пробой катушки зажигания.
  • Устранение:
    1. Извлечь свечу, проверить целостность нагревательного элемента и контактов.
    2. Очистить электроды от нагара металлической щеткой.
    3. Протестировать катушку мультиметром (сопротивление обмотки 0.5–2 Ом).

• Сбои электронного управления

  • Причины: Ошибки контроллера, повреждение датчиков (температуры, пламени), обрыв CAN-шины.
  • Устранение:
    1. Считать коды ошибок через диагностический разъем печки.
    2. Проверить целостность проводов к датчикам и их контакты.
    3. Выполнить принужденную перезагрузку блока управления (отключение АКБ на 15 минут).

• Механические препятствия

  • Причины: Замерзание топлива, заклинивание вентилятора, засор воздухозаборника.
  • Устранение:
    1. Прогреть топливный бак при отрицательных температурах.
    2. Очистить крыльчатку вентилятора от грязи, проверить плавность хода.
    3. Удалить листья, снег или мусор из наружных воздуховодов.

Симптом	Вероятная причина	Экспресс-проверка
Печка не включается	Отсутствие +12В на клеммах	Тестером замерить напряжение на входном разъеме
Запуск прерывается через 10-20 сек	Неисправность датчика пламени	Протереть оптический сенсор, проверить подключение
Двигатель печки работает, но нет тепла	Засор теплообменника	Прозвонить воздушные каналы, продуть компрессором

Очистка воздушного фильтра и вентиляционной системы

Регулярная очистка воздушного фильтра салонного отопителя критична для эффективности дополнительной печки. Забитый фильтр создает сопротивление воздушному потоку, снижая КПД обогрева и заставляя вентилятор работать с перегрузкой.

Загрязнения в воздуховодах и испарителе не только ухудшают теплообмен, но и провоцируют неприятные запахи при включении системы. Это особенно актуально при использовании автономных отопителей, где циркуляция воздуха происходит в замкнутом пространстве салона.

Этапы обслуживания системы

Воздушный фильтр салона:

1. Определите расположение фильтра (обычно за бардачком или под капотом у воздухозаборника)
2. Извлеките старый фильтр, учитывая направление установки
3. Оцените степень загрязнения: при наличии плесени или сильных отложений замените
4. Продуйте сжатым воздухом (если фильтр многоразовый)

Дезинфекция воздуховодов:

• Используйте автомобильный антибактериальный спрей через воздухозаборники
• Включите вентилятор на максимальную скорость при рециркуляции
• Обработайте дефлекторы и дренажные отверстия

Признаки загрязнения	Последствия
Свист вентилятора	Перегрев двигателя отопителя
Снижение потока воздуха	Обмерзание теплообменника
Затхлый запах	Размножение патогенной микрофлоры

Важно: При использовании химических очистителей убедитесь в их совместимости с материалами системы. Для турбированных дизельных отопителей обязательна очистка выхлопного тракта от сажи, влияющей на тягу.

Сезонное обслуживание топливных форсунок

Регулярная профилактика форсунок критична для стабильной работы дополнительного отопителя, особенно перед началом холодного сезона. Загрязнённые распылители нарушают формирование топливного факела, что приводит к неполному сгоранию, падению КПД и повышенному нагарообразованию в камере сгорания.

Основные симптомы засорения включают затруднённый пуск отопителя, неустойчивое пламя, хлопки при включении/выключении и резкий запах несгоревшего топлива в салоне. Игнорирование этих признаков провоцирует перегрев узлов, выход из строя свечи накаливания и преждевременный износ горелочного блока.

Этапы обслуживания

Процедура включает три ключевых действия:

1. Механическая очистка - демонтаж форсунки, удаление крупных отложений мягкой щёткой и продувка сжатым воздухом.
2. Ультразвуковая ванна - вымачивание распылителя в спецрастворе (30-40 минут) для растворения смолистых отложений.
3. Проверка параметров - контроль производительности и формы факела на стенде.

Типовые неисправности после чистки:

Деформация факела	Замена распылителя
Подтопление форсунки	Ревизия уплотнительных колец
Нестабильная подача	Проверка топливного насоса

Важно: Используйте только рекомендованные производителем очистители – агрессивные составы повреждают керамические элементы распылителей. Интервал обслуживания – каждые 50 моточасов или минимум раз в год перед зимней эксплуатацией.

Проверка дымовых каналов и соединений перед зимним сезоном

Регулярная инспекция дымовых каналов и точек соединения критически важна для безопасной эксплуатации автономных отопителей салона. Продукты сгорания, содержащие угарный газ, не должны проникать в пассажирское пространство из-за разгерметизации системы отвода газов.

Трещины, коррозия или ослабленные стыки в выпускном тракте создают прямую угрозу для здоровья водителя и пассажиров. Особое внимание требуется участкам, подверженным вибрации и термическим деформациям: гибким гофрам, соединениям коллектора с теплообменником и выхлопной трубой, точкам крепления к кузову.

Порядок действий при проверке

1. Визуальный осмотр всей магистрали: Ищите следы ржавчины, вмятины, нарушение геометрии труб, потемнение металла возле стыков.
2. Контроль герметичности соединений:
   • Затяните хомуты и крепежные болты (с соблюдением момента затяжки).
   • Нанесите мыльный раствор на стыки при работающем отопителе – пузырение укажет на утечку.
3. Проверка целостности компонентов:
   • Просветите гофры фонариком изнутри на предмет микротрещин.
   • Прощупайте трубы на наличие скрытой коррозии (утончение стенок, рыхлость).
4. Оценка зазоров и изоляции: Убедитесь, что горячие части не контактируют с пластиком, проводкой или горючими материалами. Проверьте состояние термоизоляционных кожухов.

Обязательная замена требуется при обнаружении:

• Сквозной коррозии труб или гофр.
• Нарушения формы элементов (сплющивание, перегибы).
• Трещин в сварных швах или на корпусе теплообменника.
• Потери эластичности или разрывов уплотнительных колец на фланцах.

Используйте только оригинальные или рекомендованные производителем компоненты выпускной системы. Кустарные ремонты или установка неспециализированных материалов недопустимы из-за риска быстрого разрушения под воздействием высоких температур и агрессивных газов.

Профилактика перегрева и защита от перегрузок

Регулярная чистка вентилятора и теплообменника предотвращает накопление пыли, снижающей эффективность теплоотдачи и вызывающей локальный перегрев. Контролируйте состояние воздуховодов – деформации или засоры нарушают циркуляцию воздуха, заставляя систему работать в экстремальном режиме. Обязательно проверяйте герметичность патрубков охлаждающей жидкости при жидкостном отопителе: утечки ведут к падению давления, завоздушиванию и критическому росту температуры двигателя и печки.

Установите термопредохранитель или термореле, отключающее питание при достижении пороговой температуры корпуса (обычно 90-110°C). Используйте только медную проводку с сечением, соответствующим мощности устройства (+20% запаса), и индивидуальный автоматический выключатель в цепи питания. Никогда не подключайте дополнительные потребители (инверторы, аудиосистемы) к той же линии, что и печка – это гарантированно создаст перегрузку.

Ключевые меры профилактики:

• Ежегодная замена термопасты на контактах нагревательных элементов
• Монтаж теплозащитных экранов вблизи пластиковых элементов салона
• Использование датчиков температуры с визуальной/звуковой сигнализацией в салоне

Защита от перегрузок электросистемы:

1. Подключение через реле, управляемое штатным зажиганием
2. Обязательное наличие предохранителя на "+" проводе у аккумулятора
3. Проверка напряжения на клеммах печки при максимальной нагрузке (падение более 1V требует пересмотра схемы питания)

Режим работы	Макс. продолжительность	Требуемый перерыв
Максимальная мощность (2-3 кВт)	30 минут	15 минут
Средняя мощность (1-1.5 кВт)	2 часа	30 минут

Избегайте работы на максимальной мощности при заглушенном двигателе – это разряжает АКБ и провоцирует перегрев из-за отсутствия охлаждения генератором. При первых признаках запаха гари или изменении звука вентилятора немедленно отключите питание.

Правила безопасной парковки с включённой печкой

Эксплуатация дополнительного отопителя при стоянке требует строгого соблюдения мер безопасности из-за риска отравления угарным газом или возгорания. Некорректное использование может привести к трагическим последствиям даже при кратковременной парковке.

Угарный газ (СО) не имеет запаха и цвета, что делает его особенно опасным: концентрация 0,08% вызывает удушье и потерю сознания за 30 минут. Основные источники риска – выхлопные газы двигателя и возможные неисправности самой печки.

Ключевые требования

• Запрет закрытых пространств: Никогда не оставляйте авто с работающей печкой в гаражах, ангарах, под навесами или в снежных сугробах. Только открытые площадки с циркуляцией воздуха.
• Контроль направления ветра: Убедитесь, что выхлопная труба автомобиля направлена против ветра. Регулярно проверяйте изменение воздушных потоков.
• Дистанция от объектов: Паркуйтесь минимум в 3-5 метрах от зданий, других машин, кустов или легковоспламеняющихся материалов. Газы могут скапливаться у стен.
• Мониторинг заборов воздуха: Не допускайте завала снегом, льдом или мусором зоны воздухозаборников салона и выхлопной системы.

Обязательно используйте автономные отопители с автоматическими защитами: датчиками уровня СО, контролем пламени и аварийным отключением при опрокидывании или падении напряжения. Проводите ежесезонное ТО системы, уделяя внимание герметичности топливных магистралей и патрубков.

Длительность работы	Рекомендуемые действия
До 30 минут	Проверка направления ветра каждые 10 минут
Более 1 часа	Использование отдельного СО-детектора в салоне, принудительное проветривание
Ночная парковка	Категорически запрещена без систем с дублирующими датчиками СО

При первых симптомах отравления (головная боль, тошнота, сонливость) немедленно заглушите печку, откройте все окна и выйдите из машины. Игнорирование этих правил создаёт прямую угрозу для жизни водителя и пассажиров.

Юридические требования к переоборудованию автомобилей

Установка дополнительной отопительной системы в транспортном средстве относится к категории изменений конструкции и требует обязательного согласования с уполномоченными органами. Без надлежащего оформления подобные модификации считаются незаконными и влекут административную ответственность.

Основным регулирующим документом является Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Все работы должны соответствовать требованиям раздела IV Регламента, касающегося внесения изменений в конструкцию автотранспорта.

Процедура легализации переоборудования

Обязательные этапы оформления включают:

1. Предварительную экспертизу проекта переоборудования в аккредитованной лаборатории
2. Монтаж оборудования в сертифицированном автотехцентре с выдачей декларации об объёме и качестве работ
3. Прохождение технической экспертизы с проверкой:
   • Соответствия установки нормам пожарной безопасности
   • Отсутствия вмешательства в штатные системы автомобиля
   • Надёжности креплений и электропроводки
4. Внесение изменений в документы через ГИБДД после получения заключения экспертизы

Критические нарушения, приводящие к отказу в регистрации:

Использование несертифицированного оборудования	Нарушение целостности топливных магистралей
Превышение нагрузки на бортовую сеть	Отсутствие защиты от утечки топлива/газа

Для систем, работающих независимо от штатного двигателя (газовые/дизельные воздушные отопители), дополнительно требуется сертификат соответствия Евразийского экономического союза и монтаж согласно предписаниям производителя. Финансовые санкции за несанкционированную установку по статье 12.5 КоАП РФ достигают 5 000 рублей с запретом эксплуатации ТС до устранения нарушений.

Список источников

При подготовке материала использовались технические документы, отраслевые стандарты и практические руководства, обеспечивающие достоверность информации об установке дополнительных отопителей.

Акцент сделан на источниках, раскрывающих особенности монтажа, безопасности и эксплуатации систем в условиях российского климата, включая мнения специалистов и реальный опыт пользователей.

Ключевые категории источников

• Техническая документация производителей: Официальные руководства по установке и техобслуживанию отопителей Webasto, Eberspächer, Планар.
• Отраслевые стандарты: ГОСТ Р 41.100 (безопасность автотранспорта), ГОСТ Р 54364-2011 (требования к отопительным приборам).
• Специализированные издания: Журналы "Автономные отопители", "Грузовик Пресс", "За рулём" (разделы по тюнингу).
• Экспертные материалы: Публикации НИИ автомобильного транспорта (ОТАД), технические отчеты сервисных центров.
• Практические руководства: Инструкции автоэлектриков по интеграции в штатную электропроводку, мануалы по расчету тепловой мощности.
• Пользовательский опыт: Отчеты с форумов (Drive2, Dieselmaster), тематические обсуждения в клубных сообществах микроавтобусов (VW Transporter, Mercedes Sprinter).

Видео: Дополнительная печка в салон авто, от электричества


• Как промыть систему охлаждения двигателя

• Daewoo Matiz - Технические параметры женского авто

• Комплектации и технические характеристики LADA Kalina
