Комплект для подключения противотуманных фар - готовый набор для установки

Статья обновлена: 18.08.2025

Противотуманные фары – критически важный элемент активной безопасности, обеспечивающий видимость в сложных погодных условиях. Их эффективная работа напрямую зависит от правильного подключения и надежности комплектующих.

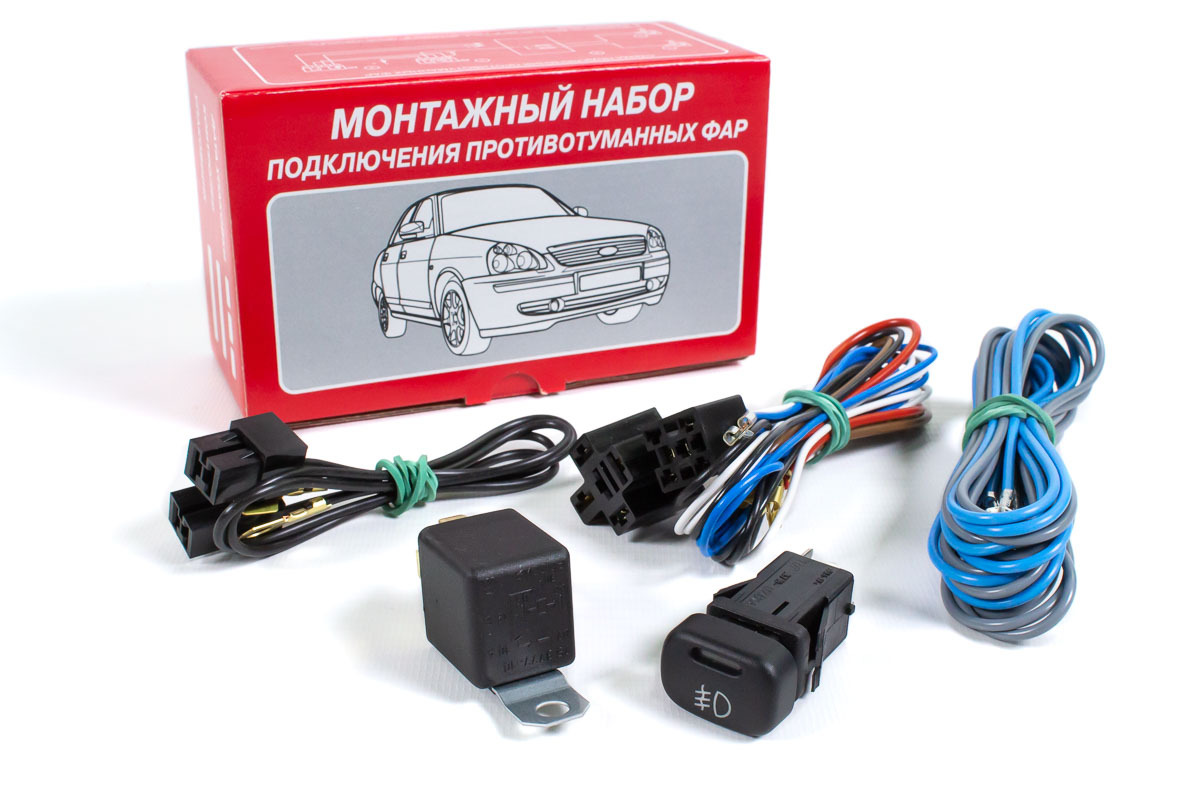

Специализированный комплект для подключения содержит все необходимые компоненты для профессионального монтажа: от электроразъемов и реле до защитных элементов. Использование готового набора исключает риски несовместимости деталей и гарантирует стабильную работу фар при любой интенсивности эксплуатации.

Подбор качественного комплекта – первый шаг к безопасной установке дополнительного освещения, соответствующего техническим требованиям транспортного средства.

Критерии выбора подходящего комплекта для вашего авто

Выбор комплекта начинается с точного определения совместимости с вашей конкретной моделью и годом выпуска автомобиля. Производители указывают список совместимых машин, и игнорирование этого пункта гарантированно приведет к проблемам с установкой или некорректной работой фар.

Оцените качество компонентов: проводка должна иметь достаточное сечение и качественную изоляцию, разъемы обязаны быть надежными и герметичными, корпус реле и блока предохранителей – прочным. Дешевые комплекты часто используют тонкие провода и хрупкий пластик, что чревато перегревом и отказами.

Ключевые аспекты при подборе

Обратите внимание на следующие технические характеристики и особенности:

Тип ламп и их мощность: Убедитесь, что комплект рассчитан на тип ламп (галогенные, LED) и их мощность (обычно H8, H11, HB4), которые вы планируете использовать или которые рекомендованы для ваших фар.
Длина и маркировка проводов: Провода должны быть достаточно длинными для удобного монтажа по маршруту от фар до места установки реле/блока предохранителей и до кнопки в салоне. Четкая цветовая маркировка проводов значительно упрощает подключение.
Наличие и качество кнопки включения: Кнопка должна подходить к посадочному месту в панели вашего авто (или иметь универсальный крепеж), быть эстетичной и надежной в работе.

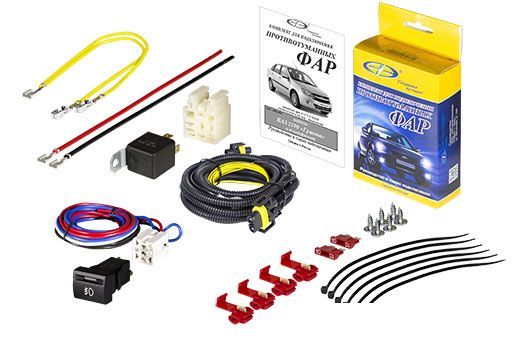

Комплектность: В базовый набор обычно входят провода, реле, предохранитель с держателем, разъемы для фар, клеммы, кнопка, стяжки. Проверьте, все ли необходимое включено. Для некоторых авто может потребоваться специфический адаптер жгута.
Сертификация и соответствие ПДД: Особенно критично для LED-комплектов. Убедитесь, что фары и комплект имеют необходимые сертификаты (E-mark, омологация), разрешающие их использование на дорогах общего пользования.

Дополнительные соображения:

Защита цепи: Надежный предохранитель правильного номинала – обязателен!
Удобство монтажа: Наличие подробной, понятной инструкции на русском языке сэкономят массу времени и нервов.
Репутация производителя: Отзывы о конкретных комплектах и брендах помогут избежать покупки некачественного товара.

Критерий	На что обратить внимание	Последствия игнорирования
Совместимость	Точное соответствие модели, году авто, типу фар	Невозможность установки, повреждение проводки авто
Качество провода	Сечение (не менее 1.5-2.0 мм²), качественная изоляция	Перегрев, риск возгорания, падение напряжения
Тип ламп/Мощность	Соответствие паспортным данным противотуманных фар	Перегрузка цепи, расплавление разъемов, некорректная работа
Сертификация (LED)	Наличие E-mark, омологации на фары и комплект	Проблемы при ТО, штрафы ГИБДД, ослепление встречных

Необходимые инструменты для самостоятельной установки

Правильный подбор инструментов определяет скорость и качество монтажа противотуманных фар. Отсутствие ключевых приспособлений может привести к повреждению компонентов или небезопасному подключению.

Подготовьте все инструменты до начала работ, сверяясь с инструкцией комплекта. Убедитесь в исправности электроинструментов и целостности изоляции ручного оборудования.

Базовый набор

Ключи рожковые/накидные: 8-13 мм для кронштейнов и крепежа
Отвертки: крестовая (PH2) и плоская (4-6 мм)
Кусачки-стриппер: для зачистки проводов
Кримпер: для обжима клемм
Дрель со сверлами: 3-8 мм (при отсутствии монтажных отверстий)

Электрооборудование	Расходные материалы
Мультиметр	Изолента ТУТ
Паяльник 40Вт	Термоусадка Ø3-8мм
Переноска 12V	Пластиковые хомуты

Дополнительно рекомендуется:
- Торцевой ключ 10мм (для труднодоступных гаек)
- Пистолет с герметиком (защита вводов проводов)
- Съемник пластиковых клипс

Подготовка места крепления фар в бампере

Определите точное расположение фар согласно инструкции производителя и конструкции автомобиля. Используйте шаблон из комплекта или сделайте разметку самостоятельно, учитывая требования ПДД по высоте и расстоянию от краев. Проверьте отсутствие скрытых элементов (проводка, усилители) за зоной монтажа.

Обезжирьте поверхность бампера в зоне установки спиртовым раствором. Зафиксируйте разметочный шаблон малярным скотчем, исключая смещение при сверлении. Подготовьте дрель с регулируемыми оборотами и острые сверла, соответствующие диаметру крепежных отверстий.

Технология формирования посадочных мест

Выполняйте работы в следующей последовательности:

Пробное сверление: Начните с тонкого сверла (3-4 мм) в центрах разметки для точного позиционирования
Расширение отверстий: Постепенно увеличивайте диаметр, используя ступенчатое сверло до нужного размера
Обработка кромок: Снимите заусенцы круглым напильником, затем обработайте края мелкой наждачной бумагой

Обязательные меры предосторожности:

Используйте защитные очки для предотвращения попадания пластиковой стружки
Контролируйте силу нажима на дрель во избежание деформации бампера
Удалите все технологические остатки пылесосом перед установкой фар

После подготовки проверьте соответствие отверстий крепежным шпилькам фар. Допустимый зазор между креплением и краем отверстия - не более 0.5 мм. При необходимости произведите калибровку напильником.

Технология сверления отверстий под корпуса ПТФ

Точная разметка места установки – первый критический этап. Корпус фары прикладывается к бамперу в запланированной позиции, после чего контур посадочного отверстия аккуратно обводится маркером. Необходимо выдерживать одинаковое расстояние между фарами и строгую горизонтальность относительно дороги, используя измерительную рулетку и уровень.

Внутри размеченного контура высверливается стартовое отверстие диаметром 8-10 мм, позволяющее ввести полотно электролобзика. Для пластиковых бамперов применяется мелкозубчатое полотно по пластику, для металлических усилителей – полотно по металлу. Рез ведется строго по нанесенной линии, без сильного нажима, чтобы избежать деформации материала или сколов краски по краям.

Ключевые этапы формирования отверстия

После выпиливания основного контура края отверстия требуют обязательной обработки:

Зачистка заусенцев: Используйте мелкозернистую наждачную бумагу или круглый напильник для удаления острых кромок и пластиковой стружки по периметру.
Защита от коррозии (для металла): Оголенные кромки на металлическом усилителе тщательно покрываются антикоррозийным грунтом.
Герметизация краев (опционально): Для предотвращения попадания воды и грязи под облицовку бампера, стык можно промазать силиконовым герметиком.

Важные рекомендации:

Всегда демонтируйте бампер перед сверлением – это обеспечивает безопасный доступ и защищает другие элементы автомобиля.
Используйте защитные очки и перчатки для предотвращения травм от стружки и вибрации.
Проверяйте положение коммуникаций (проводка, радиатор, бачок омывателя) за зоной реза, чтобы исключить их повреждение.

Монтаж и фиксация корпусов противотуманных фар

Перед установкой убедитесь, что выбранное место на бампере соответствует техническим требованиям производителя: корпус должен располагаться строго горизонтально, без перекосов, на высоте не менее 250 мм от дорожного покрытия. Очистите зону монтажа от грязи и обезжирьте поверхность, после чего выполните разметку точек крепления согласно шаблону из комплекта.

Используйте дрель со сверлом подходящего диаметра для создания отверстий под крепежные элементы. Аккуратно вставьте корпуса фар в подготовленные пазы, избегая чрезмерного давления на пластиковые детали. Проверьте соосность световых элементов относительно центральной оси автомобиля перед окончательной фиксацией.

Ключевые этапы закрепления

Фиксация кронштейнами: Затяните штатные болты через резиновые прокладки для компенсации вибрации
Герметизация стыков: Обработайте периметр корпуса автомобильным герметиком для защиты от влаги
Проверка зазоров: Убедитесь в отсутствии контакта корпуса с подвижными элементами подвески

Тип крепежа	Момент затяжки (Н·м)	Дополнительные требования
Саморезы с EPDM-прокладками	2.5–3.0	Обязательная установка термошайб
Шпильки с гайками	4.0–4.5	Контроль положения через каждые 6 месяцев

После монтажа проверьте устойчивость корпусов ручным тестом: попытайтесь сдвинуть фару с усилием 5–7 кгс – допустимый люфт не превышает 1 мм. Важно: при установке в пластиковый бампер используйте армирующие пластины из комплекта для предотвращения деформации.

Подключение проводов питания напрямую к аккумулятору

Для прямого подключения к аккумулятору потребуется силовой провод сечением не менее 1.5-2.5 мм², рассчитанный на ток нагрузки фар. Определите оптимальную трассировку от батареи к моторному отсеку, избегая зон с высокой температурой и подвижными деталями.

Обязательно установите в разрыв цепи плавкий предохранитель номиналом на 20-30% выше потребляемого тока фар. Монтируйте держатель предохранителя в пределах 30 см от плюсовой клеммы АКБ – это защитит проводку от КЗ.

Порядок монтажа

Отсоедините минусовую клемму аккумулятора
Зафиксируйте провод стяжками через каждые 20-30 см
Наденьте на конец провода клемму с изолятором
Затяните соединение на плюсовой клемме АКБ
Подсоедините провод к контакту 30 реле фар
Верните на место минусовую клемму

Проверьте цепь мультиметром: между "+" АКБ и корпусом авто должно быть ~12V при выключенных фарах. При включении напряжение не должно просаживаться ниже 11.5V.

Тип защиты	Место установки	Номинал
Предохранитель ножевой	Возле АКБ	15-25А
Термоусадка	Клеммы АКБ	Ø10-12мм

Установка предохранителя в цепь питания

Предохранитель обязателен для защиты электропроводки и фар от короткого замыкания или перегрузки. Его устанавливают как можно ближе к источнику питания – обычно на расстоянии 15-30 см от плюсовой клеммы аккумулятора или штатного блока предохранителей. Это критически важный элемент безопасности: при превышении номинального тока плавкая вставка перегорит, обесточив цепь до устранения неисправности.

Номинал предохранителя подбирают строго в соответствии с мощностью противотуманных фар. Для стандартных ламп H11 (55W) на каждую фару требуется отдельный предохранитель на 10-15А. Если используется комплект с LED-фарами меньшей мощности (например, 20-30W), допустимо снижение до 5-7.5А. Суммарный ток нагрузки не должен превышать 80% от номинала предохранителя.

Порядок подключения

Отсоедините минусовую клемму аккумулятора.
Зафиксируйте держатель предохранителя на неподвижной поверхности пластиковыми хомутами (вдали от подвижных деталей и источников тепла).
Подсоедините:
- Входной провод (от источника питания) к клемме держателя с маркировкой «BAT+»
- Выходной провод (к реле или фарам) к клемме «LOAD»
Вставьте предохранитель в держатель только после полной сборки цепи и проверки соединений.
Наденьте защитный колпачок на держатель (при наличии).

Важно: Никогда не заменяйте предохранитель на аналог с бо́льшим номиналом – это может вызвать расплавление проводки. Для ремонта используйте только предохранители того же типа (ATC, ATO, миниатюрные) и значения, что указаны в инструкции к фарам.

Место расположения и подключение реле управления

Реле управления – ключевой элемент цепи питания противотуманных фар, обеспечивающий их корректную работу без перегрузки штатной электропроводки. Оно выполняет функцию силового коммутатора, принимая слаботочный сигнал от подрулевого переключателя и замыкая мощную цепь, идущую непосредственно от аккумулятора к фарам.

Типовое место установки реле – монтажный блок предохранителей в подкапотном пространстве автомобиля. Это обеспечивает защиту от влаги, пыли, вибрации и упрощает подключение к основным силовым магистралям. При отсутствии свободного посадочного места допускается монтаж на специальной DIN-рейке или на чистой металлической поверхности кузова через пластиковую площадку, исключающую короткое замыкание.

Схема подключения реле

Корректное соединение клемм реле критично для безопасности:

Клемма 30 (Power In): Подключается через предохранитель (15-20А) напрямую к плюсовой клемме аккумулятора. Сечение провода – не менее 1.5 мм².
Клемма 85 (Coil Ground): Соединяется с «массой» кузова (болт на кузовной панели). Точку контакта необходимо зачистить от краски и коррозии.
Клемма 86 (Coil Control): Подводится к положительному сигнальному проводу от подрулевого переключателя фар. Сечение – 0.5-0.75 мм².
Клемма 87 (Power Out): Направляется к плюсовым проводам обеих противотуманных фар. Сечение – 1.5 мм².

Обязательные элементы защиты цепи:

Предохранитель на линии от АКБ к клемме 30 (номинал зависит от мощности фар, обычно 15-20А).
Диод (1N4007), впаянный параллельно катушке реле (анод к клемме 85, катод к 86), для подавления ЭДС самоиндукции.

Клемма реле	Назначение	Параметры подключения
30	Питание от АКБ	Через предохранитель, провод ≥1.5 мм²
85	Катушка («масса»)	К кузову, точка зачищена
86	Управление катушкой	От переключателя, провод 0.5-0.75 мм²
87	Выход на фары	Провод ≥1.5 мм², разветвление к двум фарам

После монтажа проверьте отсутствие КЗ мультиметром, надежность фиксации клемм и изоляцию соединений термоусадкой. Активация фар должна происходить только при включенном зажигании и положении переключателя «ПТФ».

Прокладка проводки через межмоторную перегородку

Определите точку ввода кабеля в салон автомобиля, ориентируясь на существующие технологические отверстия в моторном щите. Часто используют штатные резиновые заглушки или свободные порты рядом с основной жгутовой проводкой. Тщательно очистите выбранную зону от грязи и масла для надежной фиксации уплотнителей.

Подготовьте кабельный пучок, объединив провода питания (сечение 1,5-2,5 мм²), управляющий кабель от кнопки в салоне и "массу" в единую трассу с помощью изоленты или гофротрубки. На концы проводов установите термоусадочные кембрики и клеммы для последующего подключения к реле и блоку предохранителей.

Технология монтажа

Этапы герметичного ввода проводки:

Проделайте аккуратное отверстие в резиновой заглушке диаметром на 20% меньше сечения кабельного пучка
Обработайте края отверстия силиконовой смазкой для облегчения протяжки
Протяните провода с запасом длины 15-20 см для компенсации вибраций
Заполните зазоры термостойким герметиком (например, Loctite 5910)

Материал	Назначение	Критерии выбора
Резиновые втулки	Защита от перетирания	Внутренний диаметр на 2 мм меньше пучка проводов
Пластиковые хомуты	Фиксация трассы	Температурный режим от -40°C до +120°C
Термоусадка	Изоляция соединений	Коэффициент усадки 3:1

Важно: избегайте контакта проводки с подвижными элементами рулевого механизма и острыми кромками кузова. Закрепите трассу пластиковыми стяжками через каждые 25-30 см, используя штатные крепежные точки. Проверьте отсутствие натяжения при полном повороте руля и работе подвески.

Подсоединение выключателя в салоне автомобиля

Определите место установки выключателя на приборной панели или центральной консоли, учитывая эргономику и доступность при вождении. Подготовьте отверстие под размеры клавиши, используя дрель или нож, соблюдая осторожность с пластиковыми элементами отделки.

Зафиксируйте выключатель в посадочном месте при помощи штатных креплений или монтажного кольца. Убедитесь в отсутствии перекосов и надежном контакте корпуса с металлическими частями автомобиля для предотвращения вибраций во время движения.

Электрическое подключение

Подсоедините провода согласно схеме:

Силовой провод (обычно красный/желтый) – к реле противотуманных фар через предохранитель
Плюсовой контакт подсветки (синий/зеленый) – к габаритным огням
Массу (черный) – к кузову автомобиля на ближайший болт

Важно: Изолируйте все соединения термоусадкой или изолентой, проложите провода вдали от подвижных деталей рулевой колонки. Проверьте отсутствие заломов кабелей при повороте руля.

Контакт выключателя	Назначение	Цвет провода
1	Питание реле	Красный
2	Подсветка (+)	Синий
3	Масса	Черный

После монтажа включите габариты для проверки подсветки клавиши. Активируйте противотуманные фары через выключатель при работающем зажигании, убедившись в срабатывании реле и отсутствии перегрева проводов.

Коммутация проводов со штатной электропроводкой

Правильное соединение проводов комплекта со штатной электропроводкой автомобиля гарантирует надежную работу противотуманных фар и исключает риски короткого замыкания. Для коммутации потребуется определить точки подключения питания, управления и массы согласно схеме производителя, используя идущие в комплекте разъемы и адаптеры.

Основные этапы включают подключение силового кабеля к аккумулятору через предохранитель, соединение управляющего провода с кнопкой/штатным переключателем в салоне, а также интеграцию с цепью габаритов или ближнего света при необходимости активации ПТФ только при этих условиях. Все соединения выполняются методом обжима или пайки с обязательной изоляцией термоусадкой.

Ключевые аспекты коммутации

Питание: Прямое подключение к АКБ через встроенный предохранитель в комплекте
Управление: Соединение с клеммой штатного переключателя ПТФ или реле
Блокировка включения: Подключение к цепи габаритов для автоматической деактивации при выключенном свете
Масса: Контакт с кузовом авто через болт на очищенную металлическую поверхность

Цепь подключения	Тип соединения	Инструмент
Силовой кабель (+12V)	Клемма "мама" на плюс АКБ	Ключ на 10
Управляющий провод	Скрутка с изоляцией или разъем OEM	Кримпер/паяльник
Сигнальный провод блокировки	Обжимной коннектор на провод габаритов	Стриппер

Организация герметичных соединений проводов

Герметичность соединений критична для защиты контактов от влаги, грязи и окисления, особенно в условиях эксплуатации противотуманных фар. Негерметичные участки проводов приводят к коррозии, потере контакта и риску короткого замыкания, что напрямую влияет на надежность системы освещения.

Для обеспечения долговечности соединений используются специализированные материалы и методы изоляции, предотвращающие проникновение агрессивных сред. Комплект подключения должен включать все необходимое для создания монолитной защиты в местах коммутации проводов и подключения к клеммам фар.

Ключевые методы и материалы

Обязательные компоненты для герметизации:

Термоусадочные трубки с клеевым слоем: При нагреве плотно обжимают провод, а расплавленный клей заполняет микропоры.
Влагозащищенные разъемы: Уплотнительные резинки и силиконовые заглушки в местах соединения контактов.
Герметик на силиконовой основе: Для обработки клемм и мест ввода проводов в корпус фары.

Технология монтажа:

Зачистка проводов на минимально необходимую длину.
Использование обжимных гильз вместо скруток.
Прогрев термоусадки строительным феном до полной полимеризации клея.
Дополнительная обработка стыков герметиком после сборки.

Материал	Назначение	Специфика применения
Термоусадочная трубка (клеевая)	Изоляция скруток/гильз	Диаметр до усадки на 20-30% больше провода
Силиконовый герметик	Уплотнение вводов	Температурный диапазон -40°C...+150°C
Вибростойкие разъемы IP67	Коммутация цепи	Обязательная установка уплотнительных колец

Важно: Все работы выполняются только на обесточенной цепи. После сборки соединение проверяется на механическую прочность и отсутствие зазоров.

Крепление проводов стяжками: правильная фиксация

Надёжная фиксация проводки стяжками – обязательный этап монтажа противотуманных фар, исключающий провисание, трение о подвижные элементы и повреждение изоляции. Неправильно закреплённые провода могут перетереться о кузовные детали или попасть в зону работы привода стеклоочистителя, что приведёт к короткому замыканию или обрыву цепи.

Используйте только специализированные нейлоновые кабельные стяжки с замком, устойчивые к вибрациям, перепадам температур и воздействию технических жидкостей. Избегайте дешёвых пластиковых аналогов – они быстро становятся хрупкими и ломаются. Обязательно удаляйте излишки длины стяжки после затяжки кусачками, оставляя минимальный "хвостик" (3-5 мм), чтобы не создавать острых кромок.

Ключевые правила крепления

Соблюдайте следующие принципы при работе со стяжками:

Шаг фиксации: Максимальное расстояние между точками крепления – 30 см на горизонтальных участках и 20 см на вертикальных. В зонах повышенной вибрации (возле двигателя, амортизаторов) уменьшайте шаг до 15 см.
Точки крепления: Фиксируйте стяжки только к штатным технологическим отверстиям в кузове или раме, либо к жгутам существующей проводки с помощью двойных стяжек. Запрещено крепить провода к топливным, тормозным магистралям или подвижным деталям подвески!
Затяжка: Затягивайте стяжку плотно, но без чрезмерного усилия – перетянутая стяжка может повредить изоляцию проводов. Проводка внутри жгута должна сохранять небольшую подвижность.

Перед окончательной фиксацией всего жгута убедитесь, что провода не натянуты внатяжку и имеют небольшой провис (запас длины) возле каждой точки подключения (блока предохранителей, реле, самих фар). Это исключит нагрузку на клеммы при движении автомобиля.

Материал стяжки	Рекомендуемое применение	Макс. рабочая температура
Нейлон 6.6 (чёрный)	Стандартное крепление в салоне, под капотом (вдали от выпускного коллектора)	+85°C
Термостойкий нейлон (серый/белый)	Зоны с повышенным нагревом (рядом с двигателем, радиатором, выпускным трактом)	+120°C...+150°C
Металлические хомуты с нейлоновой оболочкой	Критичные точки крепления с высокими вибрационными нагрузками	+135°C

После монтажа обязательно проверьте отсутствие контакта проводки с острыми кромками кузова, горячими поверхностями и вращающимися деталями. Резко встряхните жгут рукой – правильно зафиксированные провода не должны болтаться и биться о соседние элементы.

Подключение к лампе: полярность контактов

Правильное подключение проводов к контактам лампы критически важно для корректной работы противотуманных фар. На каждом цоколе лампы имеются два контакта: положительный (+) и отрицательный (-).

Полярность определяет направление протекания тока через нить накаливания или светодиодный чип. Обратное подключение может привести к отсутствию свечения, преждевременному выходу лампы из строя или повреждению блока управления (для LED-фар).

Определение полярности

Идентифицировать контакты можно несколькими способами:

Маркировка на цоколе: Ищите символы "+" или "-", цветные точки (красный/черный) или рельефные обозначения.
Конструкция цоколя:
- На цоколях типа H8, H11, H16 контакты часто имеют разную ширину или форму (например, широкий = "+", узкий = "-").
- На лампах с цоколем PX26d (стандарт "H") боковой штекер обычно "+", центральный контакт внизу - "-".
Цветовая кодировка проводов (стандартная, но могут быть исключения):
- Красный, желтый, белый - фаза (+).
- Черный, синий, коричневый - масса (-).

Тип цоколя	Положительный контакт (+)	Отрицательный контакт (-)
H8, H11, H16	Широкий штекер	Узкий штекер
H1, H3, H7	Центральный контакт	Корпус (цоколь)
PX26d (H4)	Боковой штекер (обычно)	Центральный контакт снизу

Важно: Всегда сверяйтесь с технической документацией к конкретной лампе или фаре. При подключении LED-ламп строго соблюдайте полярность – ошибка гарантированно выведет их из строя. Для галогенных ламп несоблюдение полярности сокращает срок службы нити накаливания.

Варианты подключения через CAN-шину (для новых авто)

Подключение противотуманных фар через CAN-шину обеспечивает интеграцию с бортовой электроникой современного автомобиля. Этот метод исключает прямое вмешательство в проводку, используя цифровой протокол для передачи управляющих сигналов.

Система распознает новые фары как штатное оборудование, позволяя контролировать их через головное устройство или подрулевой переключатель. Автоматическая активация при определенных условиях (освещенность, скорость) также становится доступной.

Ключевые методы подключения

Основные варианты взаимодействия с CAN-шиной:

CAN-адаптеры – Готовые модули, преобразующие сигнал шины в команды для реле фар. Требуют подключения к диагностическому разъему OBD-II или точкам доступа CAN.
Программируемые контроллеры – Микропроцессоры с настраиваемой логикой (например, Arduino с CAN-шилдом). Позволяют реализовать кастомные сценарии работы фар.
Блоки управления (БУ) – Специализированные БУ от производителей фар. Коммутируют питание и синхронизируются с CAN-шиной через предустановленные профили авто.

Метод	Сложность монтажа	Функционал	Совместимость
CAN-адаптеры	Низкая	Базовый (вкл/выкл)	Ограниченная (требует совпадения протокола)
Программируемые контроллеры	Высокая	Расширенный (адаптивное управление)	Универсальная
Блоки управления	Средняя	Заводской (интеграция в меню авто)	Модельно-ориентированная

Важно: Для корректной работы требуется точное соответствие CAN-идентификаторов и напряжения логических сигналов (обычно 3.3В или 5В). Ошибки могут вызвать сбои в работе бортовых систем.

При использовании адаптеров или БУ проверьте поддержку протоколов вашего авто (CAN 2.0A/B, ISO 15765). Программируемые решения требуют навыков работы с CAN-анализаторами (например, SavvyCAN).

Пошаговая проверка цепи перед первым включением

После установки всех компонентов комплекта противотуманных фар критически важно провести диагностику электрической цепи. Это исключит короткое замыкание, повреждение оборудования или срабатывание предохранителей при первом запуске. Никогда пропускайте данный этап, даже если уверены в правильности монтажа.

Подготовьте мультиметр в режиме прозвонки/измерения сопротивления. Отключите клемму «минус» от аккумулятора автомобиля. Убедитесь, что все соединения временно разъединены (реле, предохранитель, выключатель в салоне).

Прозвонка целостности проводов:
- Проверьте каждый провод (массу, питание фары, сигнал с выключателя) на обрыв: приложите щупы мультиметра к концам кабеля – значение сопротивления должно стремиться к нулю.
- Убедитесь в отсутствии замыкания между соседними проводами в жгуте.
Диагностика изоляции:
- Осмотрите места прохода проводов через металлические кузовные отверстия – обязательны защитные гофры или резиновые втулки.
- Проверьте отсутствие перетирания кабелей о подвижные элементы (амортизаторы, рулевые тяги).
Контроль точек подключения:
- Убедитесь, что контакты в разъемах чистые, не окислены и плотно зафиксированы.
- Проверьте надежность крепления провода массы к кузову: зачищенная поверхность металла, прочный болт, отсутствие ржавчины.
Тест реле и предохранителя:
- Установите предохранитель номиналом, указанным в инструкции комплекта.
- Подключите реле в колодку согласно схеме (контакты 85/86 – управление, 30/87 – нагрузка). Прозвоните контакты 30 и 87: до подачи напряжения на управление цепь должна быть разомкнута.
Финальная проверка перед запуском:
- Подсоедините АКБ, включите зажигание, но не активируйте фары.
- Замерьте мультиметром напряжение на контакте питания фары: должно быть 0 В. Если есть напряжение – ошибка в подключении реле или выключателя.

Настройка угла наклона фар по регулировочным винтам

Точная регулировка угла наклона противотуманных фар критична для эффективного освещения дорожного полотна без ослепления встречных водителей. Процедура выполняется с помощью специальных регулировочных винтов, расположенных на корпусе фары после ее надежной фиксации в штатном месте.

Для корректной настройки требуется предварительно подготовить автомобиль: установить его на ровную горизонтальную поверхность, проверить давление в шинах и разместить в салоне груз, имитирующий вес водителя (около 75 кг). Расстояние между фарами и экраном (стеной) должно составлять 5-10 метров, при этом центральная ось машины обязана совпадать с вертикальной разметкой на экране.

Последовательность регулировки

Включите противотуманные фары при выключенном ближнем свете.
Закройте одну фару картоном для поочередной настройки.
Найдите регулировочные винты на корпусе фары (обычно обозначены стрелками "вверх-вниз" и "влево-вправо").

Вертикальный угол регулируется верхним винтом: вращение по часовой стрелке опускает световой пучок, против часовой – поднимает. Верхняя граница светового пятна должна находиться ниже центра фары на высоте, указанной в мануале авто (обычно на 50-100 мм ниже при измерении на расстоянии 5 метров).

Направление вращения винта	Действие
По часовой стрелке	Опускает световой пучок
Против часовой стрелки	Поднимает световой пучок

Горизонтальная настройка осуществляется боковым винтом: поворот вправо смещает луч к центру автомобиля, влево – к обочине. Оптимально направлять световой поток параллельно продольной оси авто либо с легким смещением в сторону обочины (до 1-2°).

Проверьте отсутствие резких перепадов яркости в световой границе после регулировки.
Убедитесь, что угол наклона соответствует требованиям ГОСТ Р 41.48-2004 (вертикальный наклон – не более 1-1,5% вниз от горизонтали).

Установка защитных покрытий и колпаков

Защитные элементы предотвращают коррозию контактов и попадание влаги в электрические соединения противотуманных фар. Колпаки герметизируют разъемы, а покрытия (пленки или составы) предохраняют металлические поверхности от окисления. Это критически важно для стабильной работы фар в условиях повышенной влажности, солевых реагентов и перепадов температур.

Монтаж выполняется после полной сборки цепи и проверки работоспособности фар. Поверхности должны быть сухими и очищенными от загрязнений. Используйте только материалы из комплекта – они рассчитаны на специфику контактов и температурный режим работы оптики.

Обработка контактных групп: нанесите диэлектрическую смазку на штекеры разъемов тонким слоем.
Фиксация колпаков:
- Наденьте резиновые колпаки на соединительные разъемы
- Проверьте плотность прилегания по всему периметру
- Зафиксируйте стопорные усики (при наличии)
Защита клемм: установите термоустойчивые колпачки на клеммы аккумулятора, задействованные в цепи питания.
Нанесение покрытий:
- Антикоррозийный спрей – для металлических элементов кронштейнов
- Прозрачная пленка – на тыльную сторону фары (защита от камней)

Проверьте отсутствие перегибов проводов под колпаками и свободный отвод конденсата из защитных кожухов.

Типовые ошибки монтажа и способы их устранения

Неправильное подключение проводов питания – распространённая проблема. Перепутанные полярности или подсоединение напрямую к аккумулятору без предохранителя вызывают короткое замыкание и перегорание элементов цепи.

Нарушение герметичности соединений приводит к окислению контактов. Попадание влаги в места скруток или некачественная изоляция проводов провоцируют коррозию и нестабильную работу фар.

Распространённые ошибки и решения

Неверное подключение реле

Ошибка: Путаница с контактами (85, 86, 87, 30) при установке реле.
Устранение: Сверьтесь со схемой из инструкции. Используйте тестер для проверки цепи управления.
Отсутствие предохранителя

Ошибка: Монтаж без защитного элемента в цепи питания.
Устранение: Установите предохранитель максимально близко к источнику тока (номинал указан в руководстве).
Плохое заземление

Ошибка: Крепление массы на окрашенные или загрязнённые поверхности кузова.
Устранение: Зачистите металл до блеска в точке контакта. Используйте зубчатые шайбы для фиксации.

Ошибка	Последствия	Корректировка
Слабое крепление фар	Вибрация, повреждение корпуса	Добавьте резиновые прокладки, затяните крепёж динамометрическим ключом
Несоответствие сечения проводов	Перегрев проводки	Замените провода на медные (мин. 1.5 мм²)

Важно: При некорректной работе после монтажа проверьте тестером напряжение на всех узлах цепи. Убедитесь в отсутствии паразитных утечек тока.

Тестирование работоспособности противотуманных фар

Перед началом любых тестовых процедур убедитесь, что автомобиль обесточен (ключ зажигания вынут), а аккумуляторная батарея отсоединена от минусовой клеммы. Это критически важное требование безопасности, предотвращающее короткое замыкание и поражение электрическим током во время работы с проводкой. Все последующие проверки выполняются после восстановления соединения АКБ и включения зажигания в необходимом положении.

Основной метод проверки – подача управляющего напряжения на фары. Включите зажигание (обычно в положение ACC или ON) и активируйте противотуманные фары с помощью соответствующего переключателя на приборной панели или подрулевом рычаге. Визуально наблюдайте за фарами: обе лампы должны загореться с одинаковой яркостью и без мерцания. Одновременно проверьте индикатор включения ПТФ на приборной панели – он должен загореться при активации фар.

Диагностика при отсутствии работы фар

Если одна или обе фары не загораются, требуется последовательная диагностика цепи. Начните с самого простого: проверьте состояние и надежность установки ламп в обеих фарах. Далее, используя мультиметр, выполните следующие шаги:

Предохранитель: Найдите соответствующий предохранитель в монтажном блоке (номера указаны в руководстве по эксплуатации авто или схеме блока). Проверьте его целостность мультиметром в режиме прозвонки или визуально – перегоревший предохранитель имеет разорванную нить внутри.
Реле: Найдите реле противотуманных фар. Проверьте его работоспособность: при подаче управляющего сигнала (включении ПТФ) должно быть слышно характерное щелканье. Для точной проверки используйте мультиметр согласно схеме реле.
Питание на фары: Снимите разъем с неработающей фары. Включите зажигание и ПТФ. Проверьте мультиметром в режиме измерения постоянного напряжения (DCV, 20V) наличие +12В на плюсовом контакте разъема фары относительно массы (кузова или минусовой клеммы АКБ).
Масса: Проверьте надежность контакта минусового провода (массы) фары с кузовом автомобиля. Прозвоните этот провод от разъема фары до точки крепления на кузове.
Целостность проводов: Визуально осмотрите всю видимую часть жгута проводов от монтажного блока до фар на предмет повреждений изоляции, перетертостей, обрывов. Прозвоните подозрительные участки цепи мультиметром.
Переключатель: Проверьте мультиметром работу самого переключателя ПТФ на панели приборов. При активации он должен замыкать соответствующие контакты.

Для удобства диагностики используйте таблицу типовых неисправностей:

Симптом	Возможная причина	Проверка
Не горят обе ПТФ, индикатор не горит	Перегорел предохранитель, неисправно реле, неисправен переключатель, обрыв цепи питания/управления	Проверка предохранителя, реле, питания на реле и переключателе
Не горит одна ПТФ	Перегорела лампа, плохой контакт в разъеме фары, обрыв/КЗ в проводе к фаре, плохая масса на этой фаре	Проверка лампы, питания и массы на разъеме неработающей фары
ПТФ горят, индикатор не горит	Перегорела лампочка индикатора, обрыв цепи к индикатору	Проверка лампочки индикатора, цепи от переключателя/реле до индикатора
ПТФ мерцают	Плохой контакт (в разъеме, реле, переключателе, на массе), неисправное реле	Поиск ненадежного контакта по всей цепи, проверка реле

После устранения найденной неисправности обязательно проведите повторное тестирование включения фар. Идеальным завершением монтажа и тестирования будет проверка работы противотуманных фар в условиях плохой видимости (туман, сильный дождь, снегопад) для оценки реальной эффективности светового пучка и правильности его наклона относительно дорожного полотна. Корректировка угла наклона выполняется согласно инструкции к автомобилю с помощью регулировочных винтов на корпусе фары.

Особенности подключения LED-фар в стандартный комплект

Подключение светодиодных противотуманных фар к штатному комплекту проводки требует учета специфики LED-технологии. Главное отличие от галогенных ламп – минимальная нагрузка, создаваемая светодиодами, что может вызвать некорректную работу системы диагностики автомобиля.

Электронный блок управления (ЭБУ) часто интерпретирует низкое энергопотребление LED-фар как перегоревшую лампу, активируя сигнал ошибки на приборной панели. Для предотвращения этого необходима интеграция дополнительных компонентов в стандартную схему подключения.

Ключевые требования и решения

Для стабильной интеграции LED-фар в заводской комплект обязательны:

Блоки согласования (Load Resistors/Decoders): Искусственно повышают нагрузку в цепи, имитируя потребление галогенной лампы. Монтируются параллельно фаре между "+" и "-".
Реле защиты цепи: Предотвращают перегрев резисторов и риск возгорания при длительной работе.
Проверка полярности: LED-фары критичны к правильному подключению "+" и "-". Ошибка выведет их из строя.
Адаптация разъемов: Штекеры LED-фар часто не совместимы со штатной проводкой, требуются переходники или перепайка контактов.

Компонент	Назначение	Последствия отсутствия
Блок согласования	Подавление ошибки ЭБУ	Мигание фар, сигнал неисправности
Термостойкая изоляция	Защита проводов от нагрева резисторов	Оплавление проводки, КЗ
Предохранитель (дополнительный)	Защита новой цепи	Выход из строя LED-фар при скачках напряжения

Важно: Резисторы значительно нагреваются при работе. Их монтаж допустим ТОЛЬКО на металлические поверхности (кузов, рама) для эффективного теплоотвода, вдали от пластика и горючих материалов.

Интеграция с бортовым компьютером и диагностика

Современные комплекты для противотуманных фар предусматривают подключение через CAN-шину или отдельные диагностические разъемы, что позволяет синхронизировать их работу с бортовой электроникой. Это обеспечивает автоматическое включение/выключение фар при старте двигателя, активацию через штатный переключатель в салоне, а также интеграцию в систему "домашнего освещения".

Диагностический интерфейс комплекта передает данные на центральный компьютер автомобиля, фиксируя параметры напряжения, температуру блоков и ошибки в реальном времени. При сбоях (например, перегорании лампы или коротком замыкании) система генерирует коды неисправностей, сохраняемые в памяти ЭБУ для последующего анализа.

Ключевые диагностические возможности

Считывание ошибок через OBD2-порт стандартными сканерами
Контроль энергопотребления с защитой от перегрузок
Автоматическое отключение при перегреве контроллера
Синхронизация с системой аварийных предупреждений (мигание фар при экстренном торможении)

Тип ошибки	Код	Реакция системы
Обрыв цепи	P2100	Деактивация неисправной линии, уведомление на панель приборов
Короткое замыкание	P2101	Немедленное отключение питания, требование перезагрузки
Перегрев блока	P2102	Снижение яркости на 50% до нормализации температуры

Замена компонентов комплекта в случае выхода из строя

Диагностика неисправности – первый критический этап. Последовательно проверьте целостность предохранителя в монтажном блоке автомобиля, отвечающего за противотуманные фары, работоспособность реле, исправность проводки на предмет обрывов или замыканий, и непосредственно лампы в фарах. Использование мультиметра для прозвонки цепи поможет точно локализовать проблемный узел.

Большинство компонентов стандартного комплекта взаимозаменяемы и доступны по отдельности. Приобретайте идентичные или совместимые по характеристикам детали: лампу того же типа и мощности (H8, H11 и т.д.), реле с идентичной распиновкой и номиналом, предохранитель на требуемый ток, кнопку включения, подходящую к разъему вашей модели авто. Совпадение технических параметров гарантирует корректную работу и безопасность.

Процедура замены ключевых элементов

Лампы:

Обесточьте цепь (снимите клемму с аккумулятора или выньте соответствующий предохранитель).
С тыльной стороны фары найдите защитную крышку и снимите ее.
Отсоедините колодку проводов от цоколя лампы.
Освободите фиксирующую скобу или поворотный замок.
Извлеките неисправную лампу и установите новую, избегая контакта пальцев с кварцевой колбой (используйте салфетку).
Повторите шаги 2-5 в обратном порядке для сборки.

Предохранитель и Реле:

Найдите расположение блока предохранителей/реле (в моторном отсеке или салоне).
Используя схему на крышке блока, идентифицируйте нужный элемент.
Специальным пинцетом извлеките перегоревший предохранитель или нерабочее реле.
Установите новую деталь с точно таким же номиналом тока (для предохранителя) и маркировкой (для реле).

Кнопка включения и Проводка:

Кнопка: Аккуратно демонтируйте старую кнопку из панели приборов (обычно поддевается), отсоедините разъем и подключите новую.
Проводка: Поврежденный участок кабеля замените отрезком аналогичного сечения. Обязательно используйте термоусадочные трубки и изоленту для герметичной и надежной изоляции всех соединений. Проложите провод по штатным трассам, избегая острых кромок и подвижных элементов.

Проверка после замены: Восстановите питание (установите предохранитель/подсоедините АКБ). Включите противотуманные фары и убедитесь в их стабильной работе. Проверьте отсутствие нагрева в местах соединений и коротких замыканий.

Техническое обслуживание после установки

Регулярный осмотр противотуманных фар критически важен для сохранения их функциональности и безопасности. Проверяйте работоспособность ламп при каждом включении, обращая внимание на равномерность свечения и отсутствие мерцания.

Контролируйте состояние проводки и разъемов: удостоверьтесь в отсутствии перетирания изоляции, окисления контактов или следов расплавления пластика. Особое внимание уделите местам соединений возле блока предохранителей и реле.

Ключевые процедуры обслуживания

Чистка оптики
Удаляйте грязь, дорожные реагенты и насекомых мягкой тканью со специальным автошампунем. Избегайте абразивных средств – микроцарапины снижают светопропускание.
Проверка герметичности
После мойки или дождя осматривайте фары изнутри (со стороны моторного отсека) на предмет запотевания или капель влаги – это сигнализирует о нарушении уплотнителей.
Диагностика креплений
Раз в 3-6 месяцев подтягивайте винты кронштейнов, предотвращая вибрацию. Убедитесь в отсутствии трещин на корпусе или крепежных ушках.

Профилактика электрической части: Каждые 15 000 км тестируйте мультиметром напряжение на клеммах фары (должно соответствовать бортовой сети). При длительной стоянке обрабатывайте разъемы контактной смазкой.

Параметр	Периодичность проверки	Действия при отклонении
Угол наклона луча	1 раз в год или после удара	Корректировка регулировочными винтами согласно мануалу ТС
Состояние ламп	При замене масла (10-15 тыс.км)	Замена парой идентичных ламп даже при выходе из строя одной
Целостность предохранителя	При отказе включения	Установка строго номинала, указанного в схеме подключения

Список источников

Информация для статьи о комплектах подключения противотуманных фар получена из профильных технических источников. Основное внимание уделялось актуальным требованиям к оборудованию и стандартам монтажа.

При подготовке материала использовались следующие категории данных:

Официальные руководства по эксплуатации автомобилей популярных марок (Lada, Kia, Hyundai, Volkswagen)
Технические инструкции производителей комплектующих (Hella, Osram, Philips)
Нормативные документы: ГОСТ Р 41.48-2004, ПДД РФ (раздел 19 "Пользование внешними световыми приборами")
Профессиональные мануалы по автомобильной электропроводке и реле управления
Специализированные автомобильные ресурсы с практическими руководствами по самостоятельной установке
