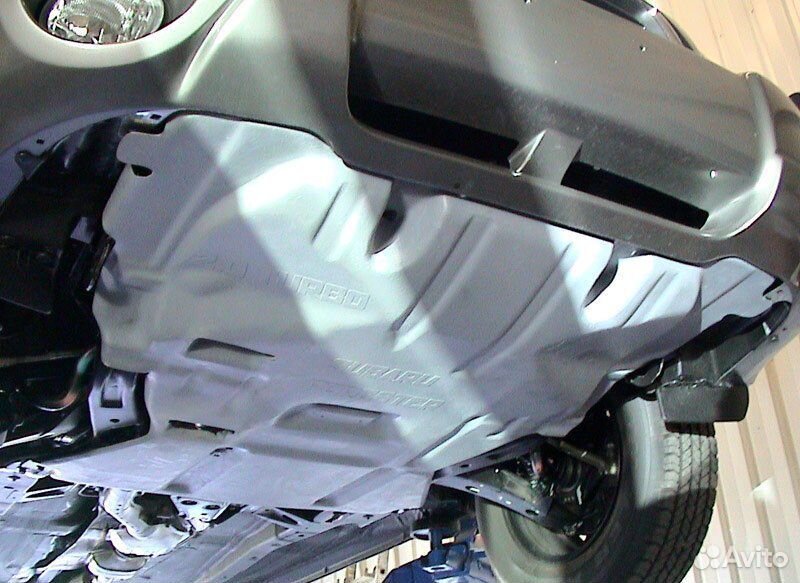

Композитная защита картера двигателя - конструкция, принцип работы, плюсы и минусы

Ударная вязкость: способность поглощать энергию удара

Ударная вязкость характеризует способность композитных материалов сопротивляться разрушению при динамическом воздействии. Данное свойство определяется количеством энергии, поглощаемой защитой картера во время деформации при столкновении с препятствием. Высокие показатели ударной вязкости минимизируют риск сквозных повреждений от ударов камнями, бордюрами или неровностями дорожного покрытия.

Принцип действия основан на структуре композитов: армирующие волокна (стеклянные, углеродные) распределяют энергию удара по матрице, а полимерная основа за счет эластичности гасит импульс. Композит деформируется относительно долго под нагрузкой – это увеличивает время поглощения энергии, снижая пиковые нагрузки на картер двигателя.

Преимущества и недостатки

Плюсы свойств ударной вязкости:

• Устойчивость к распространению трещин: микроповреждения не трансформируются в масштабные разломы
• Самовосстановление формы после умеренных деформаций без остаточных напряжений
• Снижение шума и вибрации при контакте с препятствиями
• Эффективная работа при экстремально низких температурах

Минусы композитных решений:

• Ограниченная стойкость к точечным сверхнагрузкам (острые кромки скальных пород)
• Прогрессирующее снижение характеристик при циклических ударных воздействиях
• Неоднородность ударных свойств у отдельных типов композитов
• Сложности визуальной диагностики внутренних повреждений после удара

Рабочий температурный диапазон защиты

Типичный рабочий диапазон композитных защит картера составляет от -40°C до +120°C, что обеспечивается свойствами базовых материалов (полимеры, армирующие волокна). При этих температурах конструкция сохраняет прочность, эластичность и ударную стойкость без деформаций.

Крайние значения диапазона критичны: при ниже -40°C материал теряет эластичность, становится хрупким и склонным к растрескиванию от ударов; при выше +120°C возможна деформация, потеря формы и снижение защитных свойств из-за термического размягчения полимерной матрицы.

Преимущества температурной устойчивости:

• Стабильность характеристик при резких перепадах (например, зимняя езда или движение по горячему асфальту)
• Отсутствие коррозии в отличие от металлических аналогов
• Сохранение шумоизоляционных свойств в широком диапазоне

Ограничения:

• Узкий предел нагрева по сравнению с металлом (сталь выдерживает до +250°C+)
• Риск деградации при контакте с выхлопными компонентами
• Невозможность применения в спецтехнике с экстремальным тепловыделением

Влияние вибраций и нагрузок на целостность материала

Постоянные вибрации от двигателя и трансмиссии создают циклические нагрузки на композитный материал картера. Эти динамические воздействия концентрируются в зонах креплений, стыков и тонкостенных участках конструкции, формируя локальные напряжения. Решающую роль играет частота вибраций: совпадение с резонансными частотами композита многократно усиливает амплитуду колебаний, ускоряя усталостные процессы. Разрушительный эффект усугубляется при воздействии ударных нагрузок от дорожных препятствий.

Циклические деформации провоцируют развитие микротрещин в матрице и на границе "матрица-армирующий наполнитель". Прогрессирующее повреждение структуры снижает жесткость компонента и его сопротивляемость изгибающим моментам. При экстремальных нагрузках возможен расслоение композита или стремительный рост трещин. Особую опасность представляют температуры свыше 120°C, снижающие вязкость полимерной матрицы и ускоряющие деградацию.

Критические факторы воздействия

• Характер армирования: Углеродные волокна лучше противостоят вибрациям, чем стекловолокно, благодаря более высокой усталостной прочности
• Качество пропитки: Неравномерное распределение смолы создает зоны с пониженной адгезией, становящиеся очагами разрушения
• Толщина стенок: Локальное уменьшение толщины на 15% повышает деформацию при вибрациях на 40-60%

Композиты превосходят алюминий в поглощении высокочастотных вибраций, но чувствительны к низкочастотным резонансным колебаниям ниже 100 Гц. Экспериментальные данные показывают: при амплитуде вибраций свыше 0.8 мм ресурс композитного картера сокращается на 35-40% по сравнению со статическими нагрузками аналогичной величины.

Защитная поверхность: распределение ударной нагрузки

Композитная защита картера для двигателя автомобиля представляет собой многослойную конструкцию, спроектированную для перераспределения энергии удара при наезде на препятствие. Вместо точечного поглощения нагрузки, материал направляет ударные волны по всей своей площади. Это достигается за счет сочетания слоёв с разными физическими свойствами: наружный слой из арамидных волокон или углеродного пластика принимает первоначальное воздействие, а внутренние эластомерные или полимерные прослойки гасят деформацию.

Ключевой принцип заключается в преобразовании локальной точечной нагрузки в обширное распределенное давление. При контакте с камнем или неровностью поверхность защиты незначительно прогибается по всей плоскости, за счёт чего энергия удара рассеивается и поглощается структурой композита. Это предотвращает концентрацию разрушительной силы на уязвимых участках картера.

Факторы эффективной работы

• Анизотропность материала: Волокна в композите ориентируются перпендикулярно основному направлению ударов, чтобы рассеивать энергию вдоль плоскости защиты.
• Жесткость на изгиб: Сохраняет форму при деформации, не допуская прямого контакта препятствия с картером.
• Градиентная структура: Элементы постепенно упрочняются от центра удара к периферии, расширяя зону поглощения.

Ограничение: При экстремальных перегрузках (например, на высокой скорости) пластическое разрушение материала на месте удара способно снизить общую эффективность распределения.

Отражение камней и мелких препятствий при движении

Композитная защита картера действует как барьер против ударов камней, щебня и мелких предметов на дороге. При столкновении плита принимает на себя основной удар и распределяет его энергию по своей поверхности, предотвращая прямой контакт препятствия с корпусом двигателя.

Эластичность и упругость композитных материалов играют ключевую роль: при легких ударах плита деформируется и возвращается в исходную форму без повреждений. Эффективность защиты зависит от толщины плиты, состава композита (чаще стекловолокно/кевлар) и конструктивных особенностей креплений.

Преимущества композита при отражении препятствий

• Высокая поглощаемость вибраций – снижает шум от ударов
• Самовосстановление микротрещин благодаря структуре материала
• Отсутствие коррозии при контакте с абразивными частицами

Ограничения материала

1. Проверяйте целостность плиты после преодоления каменистых участков
2. Избегайте контакта с острыми бордюрами – композит восприимчив к точечным нагрузкам

Оптимальная эффективность достигается при полноразмерном закрытии поддона двигателя без технологических зазоров.

Деформация без разрушения при критическом контакте

Композитные защитные картеры спроектированы для энергопоглощения за счет контролируемой пластической деформации, активируемой в момент удара о препятствие. Под нагрузкой слои композита (часто – полимерная матрица, армированная углеродным или стекловолокном) последовательно сминаются, рассеивая кинетическую энергию через внутреннее трение и микротрещинообразование. Это предотвращает хрупкое разрушение, характерное для металлов.

Такое поведение критично для сохранения герметичности двигателя: местная деформация композита воспринимает удар без образования сквозных пробоин или крупных разрывов. Даже при глубоких вмятинах барьерная функция сохраняется – масляный поддон остается целым, исключая утечку масла и последующую поломку силового агрегата из-за масляного голодания.

• Преимущество перед сталью: металлические аналоги без перфорации могут отражать ударную волну на картер, провоцируя его растрескивание, а помятая сталь часто требует замены. Композит после деформации частично восстанавливает геометрию
• Ограничение: при сверхкритичных нагрузках (например, касание острым камнем на высокой скорости) упругости композита недостаточно – возможен прокол, однако такой сценарий статистически реже

Функция энергопоглощения: снижение пиковых нагрузок на картер

При столкновении с препятствием композитная защита картера активирует механизм поглощения энергии за счет специфической деформации своей структуры. Внутренняя архитектура материала (матрица с армирующими волокнами) рассчитана на разрушение связей между слоями и микротрещинообразование, что требует значительных энергозатрат. Это преобразует кинетическую энергию удара в работу деформации, уменьшая мгновенную силу, достигающую картера.

Эффект достигается благодаря вязкой природе композита – пластины не ведут себя как абсолютно жесткий барьер, а "продавливаются" под ударом, увеличивая время контакта с препятствием. Изменение импульса силы происходит плавнее: пиковая нагрузка "растягивается" по времени в 2–3 раза по сравнению с металлическими аналогами. Критическое давление на картер не достигает значений, вызывающих разрушение алюминиевого или магниевого сплава двигателя.

Ключевые преимущества снижения пиковых нагрузок:

• Сохранение целостности картера – предотвращение пробоев и трещин от точечных ударов;
• Снижение риска деформации крепежных элементов блока цилиндров;
• Уменьшение паразитных вибраций, передаваемых на силовой агрегат.

Недостатки технологии:

• Невозможность восстановления – разрушенные слои композита требуют замены защиты даже при визуально незначительных повреждениях;
• Ограниченная эффективность при сверхвысокоскоростных ударах, когда инерционные силы превосходят пределы поглощения;
• Повышенная толщина плиты для реализации функции, влияющая на клиренс.

Подавление шумов и вибраций от дорожного покрытия

Композитные материалы (полимеры, армированные стекловолокном или углеволокном) демпфируют вибрации лучше металлических аналогов благодаря внутренней вязкоупругой структуре. При проезде неровностей дорожное покрытие создает высокочастотные колебания, которые передаются через защиту на силовой агрегат и кузов. Многослойная композиция гасит эти волны за счет диссипации энергии внутри своего объема, преобразуя механические напряжения в незначительное тепло.

Листовой металл резонирует, создавая выраженный "звенящий" звук при ударе щебня или гравия. Композиты работают как акустический барьер: их неоднородная структура эффективно поглощает шумы, снижая общий уровень салонного гула. Виброизоляционные вкладыши дополнительно минимизируют контакт жестких точек крепления с кузовом, уменьшая передачу структурного шума. Также важную роль играет снижение "барабанного эффекта" – композитная панель не создает резонансных полостей в отличие изгибаемой тонкой стали.

Сравнение характеристик влияния на шум/вибрацию

Принципиальные ограничения:

• Шумопоглощение падает при глубоком изменении структуры композита (трещины, расслоения от ударов)
• Эффективность демпфирования зависит от температуры – полимеры теряют эластичность на сильном морозе

Защита картера композитная: крепление к силовым элементам кузова/рамы

Процесс крепления композитной защиты картера к силовым элементам автомобиля начинается с точной подгонки изделия к монтажным точкам рамы или лонжеронов. Для этого конструкция защиты оснащена предварительно отштампованными отверстиями, которые должны идеально совпадать с заводскими резьбовыми креплениями или силовыми проушинами кузова. Предварительная примерка без фиксации обязательна для исключения перекосов.

Для установки используются исключительно оригинальные крепежные элементы из комплекта поставки, чаще всего включающие:

• Анкерные болты повышенного класса прочности (10.9 и выше)
• Усиленные шайбы с увеличенной площадью контакта
• Распорные втулки для компенсации зазоров между протектором и точками крепежа
• Контргайки с нейлоновыми стопорами или деформируемыми кольцами

При фиксации соблюдается строгий регламент усилия затяжки, указанный производителем защиты. Чрезмерное усилие провоцирует деформацию композитного полотна и разрушение волокон, а недостаточное – вибрацию и ускоренный излом крепежа. Для равномерного распределения нагрузки применяется диагональная схема затяжки болтов крест-накрест с двойной протяжкой. В точках контакта защиты с рамой часто используются демпфирующие прорезиненные прокладки гашения вибраций.

Система крепежа: болты, скобы, направляющие

Конструкция картерной защиты фиксируется на днище транспортного средства через комбинацию болтового соединения, силовых скоб и направляющих элементов. Данная система обеспечивает жёсткую сцепку композитной плиты с рамой или подрамником, предотвращая вибрации и смещение при эксплуатации. Каждый компонент служит для конкретной цели: направляющие задают точное позиционирование защиты, скобы распределяют нагрузку на силовые узлы кузова, а болты создают необходимое прижимное усилие.

Болты обычно изготавливаются из высокопрочной оцинкованной стали с классом прочности 8.8 или выше, что гарантирует устойчивость к коррозии и срыву резьбы при ударных нагрузках. Скобы выполняются методом лазерной резки из листового металла толщиной 4–6 мм и повторяют контуры ответных частей кузова. Направляющие интегрируются в структуру самой композитной плиты либо крепятся к ней через вваренные гайки, обеспечивая точную "посадку" без необходимости ручной регулировки.

Принцип действия комплекса

• Монтаж: Защита укладывается на направляющие, совмещаемые с монтажными точками кузова. Скобы надеваются на силовые элементы рамы, после чего болты через их технологические отверстия стягивают систему в единое целое.
• Работа под нагрузкой: При ударе о препятствие энергия деформации частично поглощается композитным материалом защиты, а направляющие и скобы перенаправляют остаточное усилие на несущий каркас автомобиля, исключая деформацию точек крепления.

Ключевые преимущества и недостатки

Обеспечение технологических лючков для слива масла

Конструкция композитной защиты картера обязательно включает инженерные решения для доступа к сливной пробке. Производители формируют технологические лючки двумя основными способами: создают съемный сегмент защиты в зоне масляного поддона либо проектируют полноразмерную панель со штатным отверстием заданного диаметра. Эти элементы жестко фиксируются к основной плите болтами или резьбовыми зажимами, обеспечивая сохранение целостности конструкции при регулярной замене масла.

Точность позиционирования лючка контролируется на этапе проектирования 3D-модели двигателя с учетом погрешностей монтажа. Во время эксплуатации выполняются периодические проверки совмещения оси лючка и сливной пробки через сервисные интервалы. Для исключения ошибок используется маркировка на защите, указывающая требуемые точки крепления и рекомендованный момент затяжки.

Ключевые требования к лючкам

• Размерный допуск: диаметр отверстия минимум на 40 мм превышает габариты пробки
• Защита от грязи: комплектация резиновыми заглушками или магнитными крышками
• Быстросъемный монтаж: применение ключевых болтов со шлицевой головкой для инструмента TORX

Эксплуатационные риски связаны главным образом с деформацией защиты при сильном ударном воздействии: смещение конструкции может блокировать доступ к сливному отверстию. Некорректный монтаж лючка пользователем также способен вызвать попадание абразивной пыли в зону двигателя.

1. Снятие защитной заглушки перед сливом
2. Применение переходных гибких трубок при несовпадении осей
3. Контроль чистоты посадочного места перед обратной установкой лючка

Сохранение необходимого дорожного просвета

Композитная защита картера проектируется с точными инженерными расчётами, обеспечивая минимальное изменение высоты дорожного просвета относительно заводских параметров автомобиля. Её конфигурация и толщина материала (обычно 8–15 мм) строго учитывают пространственные ограничения поддона двигателя, что позволяет исключить критическое уменьшение клиренса.

При монтаже пластина интегрируется в векторные точки крепления штатной конструкции днища, сохраняя оптимизированный зазор между поверхностью защиты и узлами силового агрегата. Это предотвращает контакт с дорожными препятствиями без необходимости увеличения подвески, обеспечивая стабильность геометрии ходовой части.

Факторы сохранения клиренса

• Аэродинамический профиль: Скошенные края и рёбра жёсткости направляют потоки воздуха/грязи, снижая завихрения и налипание грунта при движении.
• Материал: Композиты (стеклопластик, кевлар) обладают высокой удельной прочностью при малой толщине, в отличие от стальных аналогов (2–6 мм против 8–12 мм у металла).
• Адаптивная геометрия: Конструкция повторяет изгибы трансмиссионного тоннеля и элементов подвески, предотвращая провисания.

Влияние на эксплуатацию (сравнение с металлом)

Влияние защиты на естественное охлаждение картера

Защита картера, устанавливаемая под двигателем, физически перекрывает доступ набегающего потока воздуха к его нижней части. Это основная причина изменения теплообмена.

Картер двигателя и масляный поддон в штатном режиме охлаждаются за счет прямого контакта с воздушным потоком при движении автомобиля. Защита, особенно сплошная без вентиляционных отверстий, действует как теплоизолирующий барьер, значительно снижая эффективность этого естественного теплоотвода.

Специфика влияния и компенсация

Отрицательные аспекты:

• Снижение эффективности охлаждения масла: Тепло, выделяемое двигателем и передаваемое в картерное масло, хуже отводится в окружающую среду. Это может приводить к более высоким рабочим температурам масла, особенно при длительных поездках, агрессивной езде или в жаркую погоду.
• Локальный перегрев элементов: Снижение воздушного потока под двигателем может повысить температуру масляного поддона и ближайших к нему компонентов (сальников, датчиков).

Преимущества композитных материалов в теплообмене:

• Лучшее рассеивание тепла: Композитные пластики (особенно армированные стекловолокном или кевларом) обладают меньшей (относительно метала) теплопроводностью, но часто имеют большую площадь поверхности теплообмена благодаря конструкции. Это позволяет им эффективнее рассеивать накопленное тепло в воздушную среду над собой.
• Воздушные каналы и отверстия: Подавляющее большинство современных защит (включая композитные) проектируются с вентиляционными прорезями, жалюзи или каналами. Они создают направленные воздушные потоки прямо под картером, компенсируя недостаток обдува.
• Уменьшение теплового экранирования: В отличие от толстого стального листа, структура композитной защиты (фактура поверхности, сетчатые вставки) может меньше препятствовать конвекции и тепловому излучению от картера.

Преимущество №1: малый вес по сравнению с металлом

Композитные материалы для защиты картера имеют плотность в 2–4 раза ниже, чем алюминиевые сплавы или сталь, что напрямую влияет на массу изделия. Средний вес композитного поддона составляет 1.5–3 кг против 4–8 кг у металлических аналогов, снижая общую нагрузку на переднюю ось.

Уменьшение массы снижает инерцию при движении по бездорожью, повышая чёткость работы подвески и сохраняя дорожный просвет. Это крайне важно при частых ударах по защите: лёгкая конструкция гасит часть энергии деформации и не провоцирует резкую просадку колес.

Ключевые выгоды сниженного веса:

• Экономия топлива: снижение общего веса автомобиля на 5–7 кг уменьшает расход на 0.3-0.5 л/100 км в городском цикле
• Динамика: улучшение разгона за счёт меньшей инерции неподрессоренных масс
• Ресурс креплений: меньшее давление на точки фиксации снижает риск срыва резьбы при вибрациях

Преимущество №2: абсолютная устойчивость к коррозии

В отличие от металлических аналогов, композитные материалы полностью исключают возникновение электрохимической коррозии благодаря своей химической инертности. Полимерные смолы и армирующие наполнители (стекловолокно, карбон, кевлар) не вступают в реакцию с водой, агрессивными реагентами, машинными маслами или топливом даже при длительном контакте или экстремальных температурах.

Эта характеристика устраняет не только внешнюю ржавчину, но и внутреннюю эрозию от вибраций и абразивного износа. Как следствие, картер сохраняет структурную целостность и герметичность в течение всего срока эксплуатации без риска точечных повреждений, характерных для стали или алюминия.

Композитная защита картера обладает структурой с высокими демпфирующими свойствами благодаря специфическому сочетанию полимерных материалов и армирующих наполнителей. Это позволяет эффективно поглощать высокочастотные вибрации и звуковые колебания от двигателя и дорожного полотна еще на этапе их возникновения.

Многослойная конструкция с чередованием плотных и эластичных прослоек создает дополнительные барьеры для распространения акустических волн. В отличие от металлических аналогов, композит не резонирует при механических воздействиях, что устраняет один из ключевых источников шума в подкапотном пространстве.

Преимущество №3: низкая шумопроницаемость

Ключевые факторы шумоподавления:

• Внутреннее трение в полимерной матрице преобразует энергию вибраций в тепловую
• Неоднородная структура рассеивает звук за счет многократного отражения волн между слоями
• Отсутствие металлического звона при контакте с щебнем или гравием

Эффект выражается в снижении общего шумового фона в салоне на 15-20% по сравнению со стальными защитами, что было подтверждено инструментальными замесами в частотном диапазоне 0.8-5 кГц. Наиболее заметно уменьшение пиковых высокочастотных звуков от ударов о препятствия.

Преимущество №4: стоимость производства и ремонта

Композитные материалы зачастую дешевле в серийном производстве, чем цельнометаллические аналоги, благодаря оптимизированным технологиям формования и относительно невысокой стоимости сырья: полимерные матрицы и армирующие компоненты (стекло-, углеволокно) позволяют массово выпускать сложные по геометрии детали без высокоэнергозатратных процессов (сварка, ковка).

Ремонт также экономически выгоден: локальные повреждения (трещины, пробои) композитного картера устраняются полимерными составами методом латок или наплавки без дорогостоящей замены всей панели, в отличие от металлических вариантов, где деформации обычно требуют установки нового узла.

Преимущество №5: отсутствие электрохимической реакции с кузовом

Композитные материалы, используемые в защитах картера, не способствуют возникновению электрохимической коррозии на металлических элементах кузова автомобиля. Это обусловлено их химической инертностью и изолирующими свойствами, препятствующими образованию гальванических пар при контакте.

Традиционные металлические защиты (особенно из алюминия или стали) при повреждении лакокрасочного слоя и попадании влаги создают с кузовом гальваническую пару. Композит же, будучи диэлектриком, исключает эту реакцию, предотвращая появление очагов ржавчины в зоне установки даже при длительной эксплуатации в агрессивных средах.

• Прямая защита кузова: Сохраняет целостность заводской антикоррозийной обработки без риска образования точечной коррозии
• Долговечность: Компоненты не подвержены электролитическому разрушению при контакте с элементами подвески

Недостаток №1: ограничения по предельной нагрузке

Композитные материалы, несмотря на свою прочность, имеют верхний порог механической нагрузки, после которого происходит необратимое разрушение структуры. В отличие от стальных аналогов, пластик или армированные полимеры не деформируются, а скалываются или раскалываются под действием точечных ударных воздействий, например, при наезде на крупный камень или острый выступ на высокой скорости.

Производители указывают максимальные статические и ударные нагрузки для защиты, однако в реальных условиях эти параметры могут быть превышены из-за:

• Неравномерного распределения массы автомобиля при преодолении препятствий
• Резонансных колебаний на бездорожье
• Постепенного накопления микротрещин от вибрации

Недостаток №2: риск растрескивания при экстремальном морозе

Состав композитных материалов, особенно на основе полимеров (например, пластика или стекловолокна), теряет эластичность при сверхнизких температурах (−30°C и ниже). Возникает эффект хрупкости: ударная нагрузка от камней или льда вместо амортизации создаёт микротрещины в структуре картера.

Локальные повреждения быстро распространяются из-за циклического замерзания/оттаивания остаточной влаги в порах материала. Это критично для северных регионов: единичный контакт с препятствием на морозе может вызвать сквозное растрескивание, требующее полной замены защиты.

Сравнительные риски при разных температурах

Минимизация риска:

• Использование морозостойких смол и присадок (напр., полиуретан с термопластичными добавками)
• Толщина слоя ≥8 мм для зон прямого контакта
• Периодический нагрев гаража для предотвращения накопления влаги

Важно: гарантии производителей часто не распространяются на разрушения, вызванные экстремальными холодами – проверяйте температурные ограничения материала.

Недостаток №3: сложность полевого ремонта при повреждении

Основная трудность при поломке композитной защиты картера заключается в самой природе композитного материала и технологии его восстановления. В отличие от металлических аналогов, которые может быть возможно временно заварить, заклепать или хотя бы частично выпрямить в полевых условиях с помощью относительно доступных инструментов, композит (особенно углепластик или кевларовые структуры в армированной матрице) требует для качественного ремонта специфических условий.

Качественная склейка или слоистая накладка заплаты на поврежденную зону композита категорически требует идеально чистой и обезжиренной поверхности, выдержания точной температуры отверждения связующего материала (часто эпоксидных или полиэфирных смол) в течение строго определенного времени, а также создания необходимого давления на ремонтируемую область. Обеспечить все эти условия вдали от полноценной мастерской (в поле, на бездорожье, в гараже с ограниченными ресурсами) очень сложно, а зачастую невозможно.

Факторы, усугубляющие сложность полевого ремонта:

• Необходимость специальных материалов: Потребность в точно подходящей заплате из схожего композита, специфических клеевых составах и отвердителях, которых нет в стандартном наборе водителя.
• Строгие требования к обработке поверхности: Обязательная абразивная обработка стеклопластика или склей в месте повреждения для создания шероховатости и удаления поврежденных слоев, требующая инструментов и соблюдения техники безопасности.
• Критичность условий отверждения: Температурный режим и влажность напрямую влияют на прочность и долговечность шва; невозможность создать стабильную "тепличную" или вакуумную среду на месте ведет к низкому качеству ремонта.
• Высокая вероятность тотального повреждения: Сильный удар чаще приводит к расслоению, образованию обширных трещин сети или выбоин, делающих локальный ремонт неэффективным и требующим замены всей панели или защиты целиком.

Недостаток №4: возможная эмиссия вредных веществ при горении

Композитные материалы при термическом разложении или горении могут выделять токсичные соединения, такие как стирол, формальдегид, фенолы, цианистый водород или углеводороды. Эти вещества опасны для здоровья человека и окружающей среды даже в малых концентрациях, провоцируя отравления, ожоги дыхательных путей и долгосрочные экологические последствия.

В отличие от металлических аналогов, не поддерживающих горение, композиты подвержены воспламенению при высоких температурах (например, в ДТП с возгоранием автомобиля), что многократно увеличивает риски химического отравления в сочетании с пожаром.

Границы эксплуатации: для каких условий подходит

Композитная защита картера оптимальна для эксплуатации на дорогах с усовершенствованным покрытием: асфальтированных трассах, городских улицах и укатанных грунтовых дорогах. Она эффективно защищает от летящих камней, песка, неглубоких луж и снежной каши, характерных для повседневной езды. При умеренном бездорожье (лесные дороги, поля) конструкция выдерживает случайные касания о неровности, корни или неострые препятствия благодаря амортизирующим свойствам материалов.

Для экстремального офф-роуда с регулярным контактом с крупными валунами, глубокими колеями или жесткими ударами о выступы скал композитная защита менее предпочтительна из-за риска растрескивания. Агрессивная спортивная езда с частым касанием поверхности также сокращает срок службы. Материал теряет прочность при длительном воздействии химических реагентов или соленой воды, а экстремальные перепады температур (ниже -40°C или выше +120°C) могут ухудшить структурную целостность композита.

Ключевые эксплуатационные ограничения:

• Тип покрытия: Асфальт, гравий, укатанный грунт – да; глубокая грязь, каменистые перевалы – ограниченно.
• Вождение: Подходит для спокойной езды; не рекомендуется при дрифте или прыжках.
• Бездорожье: Только легкое/среднее (просёлки, поле); экстремальный офф-роуд – риск повреждений.
• Климат: Стабильная эффективность от -40°C до +90°C; долгое воздействие ультрафиолета снижает ресурс.
• Вес: Без ограничений для штатных авто; для тюнингованных машин (лифт, тяжелые двигатели) нужен расчет нагрузки.

Обслуживание: проверка состояния после сильных ударов

Сразу после сильного удара картера о препятствие (камень, бордюр, неровность) заглушите двигатель и визуально осмотрите защиту на предмет критических повреждений. Ищите глубокие вмятины, трещины, расслоение композитных слоёв или разрывы креплений. Обратите особое внимание на зоны вокруг монтажных проушин и участки, деформированные в направлении к двигателю или коробке передач.

Проверьте целостность точек крепления к кузову или подрамнику: ослабленные болты затяните с рекомендованным моментом (сведите сведения производителя), сорванные резьбовые соединения или погнутые кронштейны требуют замены. Убедитесь, что защита не контактирует с масляным поддоном, трубопроводами или деталями трансмиссии – зазор ≥10 мм обязателен для исключения вибраций и перегрева.

Методика контроля:

• Снятие защиты при серьёзных деформациях: демонтируйте панель для точной оценки состояния ДВС/КПП и внутренней поверхности защиты.
• Тест "на просвет": направьте яркий фонарь вдоль плоскости панели – тени укажут на скрытые трещины или волнообразные деформации.
• Дефектовка крепёжных отверстий: при смещениях >3 мм потребуется корректировка кронштейнов, чтобы исключить напряжение материала.

Игнорирование инспекции после ударов ведет к катастрофическому разрушению картера при последующих нагрузках: композит теряет структурную целостность даже без видимых сквозных пробоев. Проводите регламентную диагностику креплений и геометрии каждые 5 000 км пробега вне зависимости от инцидентов.

Чистка защиты: удаление грязи и реагентов

Регулярное удаление загрязнений с композитной защиты картера критически важно для сохранения её функциональности и внешнего вида. Смесь дорожной грязи, песка, технических жидкостей и химических реагентов (особенно в зимний период) постепенно накапливается в текстуре материала, приводя к потере антигравийных свойств и риску развития микротрещин при перепадах температур.

Для эффективной очистки используйте минимум два этапа обработки: предварительное обильное орошение поверхности струёй воды под давлением с последующим нанесением нейтрального автомобильного шампуня мягкой щёткой или губкой. Избегайте растворителей на основе ацетона или агрессивной щелочной химии – они повреждают структуру полимерных смол в составе композита, вызывая помутнение поверхности и снижая ударную стойкость.

Рекомендации по уходу

• Частота чистки: после каждой поездки по засоленным дорогам или раз в 2 недели в обычных условиях
• Сушка: естественная при комнатной температуре без термовоздействия
• Запрещено: механическая очистка металлическими щётками, применение кислотных средств

Диагностика крепежа: контроль затяжки болтов

Контроль затяжки резьбовых соединений картера – критически важная процедура при монтаже композитной защиты. Недостаточный момент затяжки приводит к ослаблению крепежа и вибрациям, что провоцирует деформацию конструкции и утечку масла. Чрезмерное усилие, в свою очередь, создает риск срыва резьбы, коробления посадочных плоскостей или растрескивания композита, особенно при использовании герметизирующих прокладок.

Использование динамометрического ключа с предустановленным значением момента, указанным производителем автомобиля и защиты, является обязательной практикой. Применение эталонного калиброванного инструмента исключает субъективную оценку усилия ("на глаз"). Последовательность затяжки болтов строго регламентируется схемой (например, от центра к краям крест-накрест) для равномерного распределения нагрузки и предотвращения перекоса картера защиты относительно двигателя.

Ключевые аспекты диагностики крепежа

• Твердость и резьбовая целостность: Визуальный осмотр болтов на предмет сколов резьбы, коррозии и деформаций перед установкой. Отбраковка повреждённых элементов.
• Контроль предварительной затяжки: Фиксация всех соединений со сниженным усилием (~50% от номинала) с последующим дотягиванием до полного момента по схеме для взаимной центровки деталей.
• Периодичность ревизии: Проверка момента затяжки после первых 500-1000 км пробега (период приработки прокладок и стабилизации нагрузки) и далее через каждые 10-15 тыс. км или после ударов о препятствия.

Основным недостатком композитных защит является повышенная чувствительность к точности момента затяжки из-за меньшей жёсткости материала относительно металлических аналогов. Преимущество – возможность точной визуализации дефектов стяжки (сколов, расслоений) на поверхности композита при ревизии. Применение болтов с индикаторными кольцами (типа Torbul) или краской-индикатором облегчает оперативный контроль ослабления соединений в процессе эксплуатации.

Регулярный мониторинг состояния крепежа гарантирует сохранение геометрии защиты, герметичности масляного поддона и предотвращает катастрофический контакт кривошипно-шатунного механизма с дорожным покрытием при механическом разрушении композитного кожуха. Пренебрежение диагностикой затяжки сопоставимо по рискам с полным отсутствием защиты картера.

Визуальный осмотр на трещины и деформации

Регулярный визуальный контроль целостности композитной защиты картера – обязательная процедура для своевременного выявления повреждений. Проводится при чистке машины, после поездок по бездорожью или ударов о препятствия, а также перед длительными маршрутами. Для точности осмотра требуется очистка поверхности защиты от грязи и применение яркого освещения.

Основное внимание уделяют зонам повышенной нагрузки: местам креплений к кузову, участкам с изгибами и выступами, а также всей периметральной части. Для защиты с ребрами жесткости тщательно проверяют стыки между основанием и ребрами, где могут формироваться микротрещины.

Порядок и методы проверки

1. Проведите пальцами по поверхности для обнаружения скрытых неровностей.
2. Используйте лупу с подсветкой для выявления микротрещин (менее 0.5 мм).
3. Отметьте мелом найденные дефекты и сделайте фото для отслеживания их развития.

Критические признаки необходимости замены:

• Трещины, расходящиеся от точек крепежа
• Деформации, создающие зазор между защитой и картером
• Отслоение композитных слоёв по краям

Сравнение: Композит vs. Стальная защита картера

Выбор между композитным и стальным защитными решениями определяется эксплуатационными потребностями. Каждый материал обладает уникальными свойствами, влияющими на функциональность, надёжность и удобство использования.

Ключевые различия сведены в таблицу для наглядного сопоставления по основным параметрам:

Сравнение: Композит vs. Алюминиевая защита картера

Композитная защита изготавливается из полимерных материалов, армированных стекловолокном или углетканью, что обеспечивает гибкость и ударопоглощение. Алюминиевые аналоги представляют собой цельнометаллические конструкции, формируемые методом штамповки или литья, ориентированные на максимальную жёсткость.

Различия в характеристиках существенно влияют на эксплуатацию: композиты гасят вибрации и устойчивы к коррозии, а алюминий гарантирует стабильную геометрию при экстремальных нагрузках. Критичными факторами выбора становятся специфика бездорожья, требования к массе автомобиля и бюджет.

Преимущества композитов: Эффективная шумоизоляция, минимальное влияние на развесовку, неприхотливость в агрессивных средах. Недостатки: Риск растрескивания при точечных ударах, ограниченный ресурс в условиях постоянной вибрации.

Сильные стороны алюминия: Оптимальный баланс прочности и веса среди металлов, поведение при деформации прогнозируемо. Слабые места: Намокание и обледенение поверхности, суммарная нагрузка на узлы подвески при длительной эксплуатации.

Важность качества литья и состава материала

Качество литья критически определяет эксплуатационные характеристики композитной защиты картера. Низкая пористость и равномерное распределение наполнителей (например, стекловолокна или кевлара) в полимерной матрице обеспечивают монолитность структуры. Нарушение технологии изготовления приводит к микротрещинам, полостям и неравномерной плотности, что резко снижает ударную прочность и виброустойчивость изделия. Такие дефекты становятся точками концентрации напряжения, провоцируя разрушение при ударах или вибрациях.

Состав материала напрямую влияет на ключевые свойства защиты: механическую стойкость, температурную стабильность, устойчивость к химическим воздействиям. Использование некачественного сырья или неправильной рецептуры композита (например, недостаточное количество армирующих волокон или несоответствующий тип термопласта) ведет к ускоренному старению, короблению под нагрузкой, потере адгезии слоев. Это проявляется деформацией щита при агрессивной езде, растрескиванием на морозе или размягчением от контакта с ГСМ.

Последствия нарушений технологии и выбора материалов

• Снижение защиты: Риск пробоя картера при точечных ударах из-за нарушения целостности структуры.
• Увеличение веса: Компенсация низких прочностных свойств утолщением изделия.
• Коррозия крепежа: Выделение летучих соединений из дешевого пластика провоцирует ржавчину болтов.
• Вибрационный шум: Потеря демпфирующих свойств при ухудшении состава материала.

Для достижения заявленных характеристик производители используют сертифицированные композиты, прецизионные литьевые формы с контролем давления и температуры. Например, технология Reaction Injection Molding (RIM) гарантирует минимальную пористость полиуретана, а точная дозировка арамидных волокон способствует оптимальному соотношению прочности и эластичности.

Критерии выбора производителя защиты

Оцените репутацию бренда в специализированных сообществах и отзывы реальных пользователей. Обращайте внимание на продолжительность работы компании на рынке, наличие сертификатов соответствия требованиям безопасности (ISO, ГОСТ) и экспертных оценок. Избегайте производителей без подтверждённой истории качества продукции.

Анализируйте детализацию конструкции: совпадение посадочных мест с вашей моделью автомобиля, наличие технологических лючков для замены масла и доступа к элементам подвески. Запросите у продавца информацию о составе композитного материала (тип волокна, связующего, количество слоёв) и результатах испытаний на ударную прочность.

• Ценовая политика: Соотнесите стоимость с реальными характеристиками изделия. Слишком низкая цена может свидетельствовать об экономии на материалах и контроле качества.
• Гарантийные обязательства: Минимальный приемлемый срок – 1 год. Приоритет – производители, четко прописывающие условия гарантии на деформации и трещины.
• Логистика и сервис: Проверьте доступность для вашего региона, сроки поставки и комплектацию крепёжными элементами с антикоррозийным покрытием.

Обязательно запросите видео или фотоотчёт испытаний конкретной модели защиты. Проверяйте совместимость с дополнительным оборудованием (полноприводная трансмиссия, элементы усиления рамы).

Тестирование защиты: сертификаты и стандарты

Жесткие требования к защите картера обуславливают необходимость проведения всестороннего тестирования композитной пластины для подтверждения ее рабочих характеристик и безопасности. Основное внимание уделяется испытаниям на воздействие динамических нагрузок (удары), статическому давлению и оценке устойчивости к различным видам деформации в экстремальных условиях эксплуатации.

Ключевыми стандартами, используемыми для оценки подобной защиты, являются MIL-STD-810G (метод 516.6 - Удар) для имитации воздействия при преодолении сложных препятствий и ударных нагрузок при езде по бездорожью, а также SAE J211, регламентирующий испытания на удар для автомобильных компонентов. Для российского рынка важен ГОСТ Р (конкретный номер зависит от типа техники и заявленных производителем характеристик). Тестирование часто включает многократные удары падающим грузом различной массы с заданной высоты на плоскость и кромки пластины при различных температурах окружающей среды.

Ключевые аспекты тестирования и сертификации:

• Ударопрочность: Определение предела пластичности композита и целостности конструкции после ударов. Проверка на отсутствие сквозных пробоев и критических трещин.
• Статическая прочность: Испытание под нагрузкой (например, массой автомобиля на домкрате) для оценки сопротивления продавливанию.
• Химическая стойкость: Проверка воздействия агрессивных сред (масло, бензин, реагенты, грязь) на целостность материала и его свойства.
• Температурная стабильность: Оценка сохранения характеристик в широком диапазоне температур (от сильных морозов до нагрева от выхлопной системы).
• Вибрационная стойкость: Проверка способности выдерживать длительные циклические нагрузки без разрушения креплений или самого материала.

Сертификаты соответствия этим стандартам (MIL-STD, SAE, ГОСТ Р) являются важнейшим свидетельством надежности защиты. Они гарантируют покупателю, что продукт прошел независимую проверку в аккредитованных лабораториях и соответствует заявленным производителем параметрам безопасности и прочности. Отсутствие документально подтвержденных испытаний по признанным стандартам существенно снижает доверие к изделию.

Важным аспектом является не только соответствие стандартам "на бумаге", но и визуальный контроль пластины после проведения разрушающих тестов в лаборатории для оценки характера повреждений и возможности возникновения скрытых дефектов, потенциально опасных при дальнейшей эксплуатации.

Типичные ошибки при монтаже своими руками

Самостоятельная установка композитной защиты картера чревата критичными просчетами, способными полностью нивелировать функциональность изделия. Распространенные ошибки возникают из-за пренебрежения инструкциями и особенностями материала, что провоцирует ускоренный износ, вибрации или поломки.

Игнорирование технических нюансов приводит к рискам повреждения силового агрегата при нагрузках. Минимизировать погрешности помогут строгое следование рекомендациям производителя и контроль перечисленных недочетов.

• Неподготовленная поверхность – монтаж без очистки картера от грязи и коррозии нарушает плотность прилегания, ускоряя деформацию защиты.
• Некорректное позиционирование – смещение крепежных отверстий относительно шаблона создает избыточное напряжение в точках фиксации и вызывает трещины.
• Нарушение усилия затяжки – использование неподходящего ключа или чрезмерное закручивание болтов деформирует композит, недостаточная затяжка провоцирует вибрацию.
• Игнорирование проверки зазоров – отсутствие контроля расстояния до узлов выпуска, рулевых тяг или трансмиссии приводит к касаниям при раскачивании кузова.
• Применение нештатного крепежа – замена специализированных болтов на неподходящие по длине или классу прочности аналоги снижает надежность фиксации.

Дополнительным риском выступает разгерметизация сальников двигателя при механическом контакте с защитой во время монтажа, требующая последующего сложного ремонта.

Рекомендации для городской эксплуатации

Регулярно проверяйте крепление и целостность панели: после попадания в ямы, наезда на лежачих полицейских или бордюры осматривайте защиту на предмет трещин и деформаций. Летом своевременно удаляйте скопление песка и пыли в пространстве между картером и защитой – это снижает риск перегрева. Зимой мойте конструкцию от реагентов раз в неделю.

Избегайте экстремальных нагрузок: композит становится хрупким при температуре ниже -25°C. При движении по глубоким лужам на скорости свыше 40 км/ч возможна деформация из-за гидроудара. При парковке контролируйте препятствия под днищем – при точечном ударе (например, о высокий камень) могут образовываться сколы.

Контрольный чек-лист:

• После поездки по бездорожью: проверить на отслоение покрытия и изменения геометрии.
• Перед зимним сезоном: обработать кромки герметиком для защиты от расслоения из-за влаги.
• Раз в 15 000 км: снять панель для удаления мусора и оценки состояния картера.

Рекомендации для бездорожья и ралли

Выбирайте композитную защиту картера с усиленными армирующими элементами (стекловолокно, кевлар) и проверенным полимерным составом – это критично для сохранения целостности при экстремальных ударных нагрузках на каменистых трассах или в глубокой грязи. Обязательно проверяйте соответствие толщины материала ожидаемой интенсивности нагрузок: для раллийных соревнований рекомендованы панели не менее 8-10 мм, а для сложного бездорожья – от 6 мм.

Регулярно осматривайте крепления после каждого серьёзного выезда – вибрации на бездорожье ослабляют болты, а композит менее устойчив к точечным деформациям в местах крепежа по сравнению со сталью. Используйте только оригинальные проставки и демпфирующие прокладки от производителя защиты: самодельные решения повышают риск концентрации напряжений и растрескивания композита.

Эксплуатационные нюансы

• Терморасчёт: Убедитесь в наличии достаточных вентиляционных зазоров между защитой и выхлопной системой – перегрев снижает прочность полимера
• Химзащита: Избегайте контакта с агрессивными техжидкостями (тормозная, антифриз) – они могут разрушить матрицу композита
• Ремонтопригодность: При повреждениях заменяйте всю панель – локальный ремонт композитов ненадёжен

1. Перед выездом на бездорожье проверяйте отсутствие трещин по крепёжным точкам
2. Добавляйте нейлоновые стопорные гайки в комплект крепежа для виброизоляции
3. После водных преград продувайте защиту сжатым воздухом – влага снижает ударную вязкость материала

Список источников

При подготовке материала использовались специализированные технические источники, обеспечивающие достоверное описание конструктивных особенностей, эксплуатационных свойств и сравнительных параметров композитных защит картера.

Ключевую информацию предоставили научные публикации в области материаловедения, технические стандарты автомобильной отрасли, а также результаты практических испытаний защитных компонентов.

1. ГОСТ Р ИСО 1043-1 – Композиты. Терминология и классификация полимерных материалов
2. Учебное пособие: "Конструкционные полимерные композиты в автомобилестроении" под ред. Иванова А.П. (Глава 5. Защитные элементы шасси)
3. Научная статья: "Сравнительный анализ прочностных характеристик металлических и полимерных защит двигателя" (Журнал "Автомобильная промышленность", №3/2022)
4. Технический отчет: Испытания картерных защит из стеклопластика при экстремальных нагрузках (НИИ Автомобильных материалов, 2021)
5. Производительская документация: Технические спецификации композитных SKID PLATE (Major Auto Protection Systems, кат. 2023)
6. Практическое руководство: Установка и обслуживание защитных систем транспортных средств (Издательство "Транспортные технологии", 2020)

Видео: Всё об инфракрасном отоплении Зебра: характеристики, принцип работы, обслуживание, плюсы и минусы


• Масляный фильтр для Лады Ларгус - подбор и замена

• Спойлеры для ВАЗ-2106 - как выбрать лучший?

• Лесовозы МАЗ - модельный ряд и характеристики
