Компрессор пневмоподвески Volkswagen Touareg - место установки, ремонт, замена
Статья обновлена: 18.08.2025
Пневмоподвеска Volkswagen Touareg обеспечивает комфорт и адаптацию клиренса. Её ключевой элемент – компрессор, создающий давление воздуха для работы пневмобаллонов.
Отказ компрессора приводит к просадке кузова, ошибкам на панели приборов и блокировке системы. Поиск его расположения, диагностика неисправностей, ремонт или замена – критически важные задачи для владельцев.
Роль компрессора в пневмоподвеске Touareg
Компрессор пневмоподвески служит центральным энергетическим узлом системы, генерируя сжатый воздух для работы всех компонентов. Он напрямую влияет на клиренс автомобиля, жёсткость амортизации и адаптацию под дорожные условия. Без его функционирования система теряет способность регулировать положение кузова и поддерживать заданный уровень комфорта.
Управляемый электронным блоком подвески (ECU), компрессор взаимодействует с датчиками уровня кузова, клапанами пневмоподушек и ресивером. Он оперативно реагирует на изменение нагрузки (пассажиры, груз), режимов движения (Comfort, Normal, Sport) или ручную корректировку дорожного просвета через панель управления в салоне.
Ключевые функции компрессора
- Нагнетание воздуха в пневмоподушки для подъёма кузова при увеличении нагрузки или выборе высокого клиренса
- Сброс давления через клапаны при необходимости опустить автомобиль или снизить жёсткость подвески
- Поддержание давления в ресивере для быстрой коррекции положения колёс при движении
- Компенсация утечек в контуре (в пределах допустимого износа уплотнений)
- Автоматическая калибровка уровня кузова после замены колёс или длительной стоянки
Последствия неисправности компрессора: При отказе узла срабатывает аварийный режим – автомобиль опускается на страховочные упоры. Система блокирует регулировки клиренса, на приборной панели загораются ошибки уровня подвески (например, "Error: chassis system"). Дальнейшая эксплуатация возможна только с минимальной скоростью из-за риска повреждения элементов подвески.
Типичные признаки неисправности компрессора
Компрессор пневмоподвески отвечает за создание и поддержание рабочего давления в системе. Его неисправность критично нарушает функциональность подвески Volkswagen Touareg, проявляясь характерными симптомами, которые важно вовремя распознать.
Отказ компрессора приводит к потере автомобилем уровня клиренса, ухудшению управляемости и риску повреждения других компонентов системы. Следующие признаки указывают на проблемы с этим узлом.
Характерные симптомы поломки
- Проседание кузова - автомобиль опускается на одну сторону, заднюю/переднюю ось или все колеса после стоянки.
- Постоянная работа компрессора - продолжительное гудение (более 2-3 минут) при включении зажигания или во время движения.
- Медленный подъем кузова - автомобиль долго возвращается в нормальное положение после проседания.
- Нехарактерные шумы - громкий гул, скрежет, стук или вибрация из области компрессора (ниша запаски справа).
- Предупреждающая лампа - загорается индикатор пневмоподвески на приборной панели (жёлтый значок автомобиля с стрелками вверх/вниз).
- Утечки воздуха - слышимое шипение в зоне компрессора, осушителя или магистралей при работающем двигателе.
- Перегрев агрегата - появление запаха гари, автоматическое отключение компрессора из-за срабатывания тепловой защиты.
| Признак | Возможная причина |
| Проседание кузова | Износ поршневой группы, заклинивание клапанов, недостаточное давление |
| Постоянная работа | Утечки в системе, износ уплотнений, падение производительности |
| Громкие шумы | Разрушение подшипников, деформация цилиндра, попадание влаги |
| Перегрев | Забитый воздушный фильтр, заклинивание двигателя, короткое замыкание обмоток |
Локализация компрессора в подкапотном пространстве
Компрессор пневмоподвески Volkswagen Touareg располагается в передней части подкапотного пространства, со стороны водителя (для леворульных модификаций). Он закреплён на специальной платформе или кронштейне непосредственно над левым колесным арочным усилителем. Доступ к нему возможен после поднятия капота без необходимости демонтажа других крупных агрегатов.
Основными ориентирами для поиска служат:
- Бачок омывателя лобового стекла (компрессор находится правее и ниже него).
- Модуль управления АБС (расположен левее компрессора).
- Аккумуляторная батарея (компрессор смонтирован перед ней, ближе к фарному узлу). Агрегат защищён пластиковым кожухом с подведёнными воздушными магистралями и электрическим разъёмом.
Ключевые особенности размещения
- Тип крепления: установлен на резиновых демпферах для снижения вибраций.
- Защита: кожух предохраняет от прямого попадания воды и грязи.
- Поколения Touareg:
- 7L (2002-2010): компрессор расположен возле аккумулятора.
- 7P5 (2010-2018): смещён ближе к крылу, над аркой.
- CR (c 2018): аналогично 7P5, но с изменённой формой кожуха.
| Элемент | Расположение относительно компрессора |
|---|---|
| Бачок омывателя | Слева-сверху |
| Аккумулятор | Сзади |
| Блок АБС | Справа |
| Воздушные магистрали | Подключены к верхней части кожуха |
Инструменты для диагностики и ремонта
Для точного определения неисправностей компрессора пневмоподвески Volkswagen Touareg требуется специализированное диагностическое оборудование. Без него невозможно считать коды ошибок, проанализировать работу датчиков уровня или проверить давление в ресивере.
Помимо электронной диагностики, необходим механический инструмент для демонтажа и замены узлов. Компрессор расположен в скрытой зоне под кузовом, что требует соблюдения строгой последовательности операций и мер безопасности при подъеме автомобиля.
Обязательный набор инструментов
- Диагностический сканер VCDS (VAG-COM) или аналог (ODIS, VAS-PC) для:
- Считывания кодов неисправностей из блока управления пневмоподвески (J197)
- Активации компрессора в тестовом режиме
- Мониторинга давления в реальном времени
- Калибровки датчиков уровня после ремонта
- Манометр для измерения давления в пневмосистеме (диапазон 0-20 бар)
- Комплект торцевых головок (размеры 8-17 мм) и трещотка с удлинителями
- Съемники хомутов для воздушных магистралей
- Диэлектрическая смазка для защиты контактов после ремонта
Дополнительные приспособления:
- Стенд для тестирования компрессора вне автомобиля (проверка производительности, утечек)
- Ультразвуковая ванна для очистки клапанов и седла осушителя
- Тестер цепей (мультиметр) для прозвона обмотки двигателя компрессора
| Критичные параметры при диагностике | Нормальные значения |
| Давление в ресивере на заглушенном авто | Не ниже 7 бар за 24 часа |
| Время выхода на рабочее давление (0→16 бар) | Менее 90 секунд |
| Сопротивление обмотки двигателя | 1.5-3.0 Ом |
Внимание! При замене компрессора обязательна синхронная установка нового осушителя воздуха и профилактическая чистка воздушных магистралей. Игнорирование этого правила приводит к повторному выходу узла из строя из-за загрязнения влагой.
Проверка предохранителей и реле компрессора
Перед диагностикой сложных неисправностей компрессора пневмоподвески убедитесь в исправности защитных элементов цепи питания. Перегоревший предохранитель или неработающее реле часто становятся причиной полного отказа нагнетателя воздуха.
На моделях Volkswagen Touareg компоненты обычно расположены в двух монтажных блоках: основном блоке предохранителей в салоне (водительская сторона, торпедо) и дополнительном подкапотном блоке. Точное расположение и номиналы уточняйте в руководстве по эксплуатации конкретного года выпуска.
Порядок проверки
Выполняйте действия последовательно при выключенном зажигании:
- Поиск предохранителя компрессора:
- Используйте схему на крышке блока предохранителей или электронное руководство.
- На Touareg 7L (до 2010) ищите предохранитель F22 (30А) в салонном блоке.
- На моделях после рестайлинга (7P) проверяйте F33 (40А) в подкапотном блоке.
- Визуальный осмотр:
- Извлеките предохранитель специальным пинцетом.
- Убедитесь в отсутствии разрыва нити плавкой вставки.
- При наличии мультиметра проверьте целостность (сопротивление ≈0 Ом).
- Проверка реле:
- Найдите реле компрессора (часто обозначено J403 или пиктограммой пневматики).
- Замените на заведомо исправное реле аналогичного типа (например, соседнее реле стеклоочистителя).
- Проверьте контакты реле на окисление или деформацию.
| Типовые параметры | Значение |
|---|---|
| Номинал предохранителя | 30А–40А |
| Тип реле | 4-контактное (например, VAG 4H0 951 253) |
| Распространенные коды неисправностей | 01400 - Система регулирования уровня кузова |
Важно! Установите предохранитель строго соответствующего номинала – превышение значения может привести к возгоранию. При частом перегорании элемента ищите КЗ в цепи компрессора или проводке.
Диагностика давления в пневмосистеме
Контроль давления в пневмосистеме Туарег – обязательный этап поиска неисправностей подвески. Для проверки требуются манометр с диапазоном 0-20 бар, диагностический сканер (VCDS, ODIS) и визуальный осмотр магистралей/соединений. Замеры проводятся при работающем двигателе на разных режимах: стандартная высота кузова, максимальный подъем и опускание.
Анализ включает сравнение фактических показаний с нормативами (обычно 7-16 бар в рабочем режиме) и динамику нагнетания. Критичны отклонения: давление ниже 5 бар указывает на утечки или износ компрессора, скачки – на заклинивание клапанов, медленный подъем – на засор фильтра или снижение производительности насоса. Данные со сканера сверяют с физическими замерами для исключения ошибок датчиков.
Ключевые параметры и признаки неисправностей
Основные диагностируемые характеристики:
- Время достижения рабочего давления – более 2 минут свидетельствует о проблемах компрессора
- Стабильность поддержания – "проседание" кузова при стоянке указывает на утечки в магистралях или ресивере
- Давление в режиме ожидания – падение ниже 6 бар после выключения двигателя требует проверки обратных клапанов
| Симптом | Возможная причина | Проверка |
|---|---|---|
| Постоянная работа компрессора | Утечка воздуха, износ уплотнений пневмоподушек | Тест мыльным раствором на соединениях |
| Прерывистый стук при коррекции высоты | Загрязнение клапанов блока управления, низкое давление | Замер давления при переключении режимов |
| Ошибки в блоке управления (например, 01772) | Неисправность датчика уровня, заклинивание клапана | Сравнение данных сканера с показаниями манометра |
После диагностики выполняют адаптацию системы через сканер: калибровку датчиков уровня, сброс ошибок и тест рабочих циклов. При выявлении утечек проверяют целостность пневмобаллонов, соединений трубок и герметичность ресивера. Некорректное давление при исправных магистралях подтверждает необходимость ремонта или замены компрессора.
Тестирование электрической цепи питания
Проверка цепи питания компрессора начинается с диагностики предохранителей и реле. Откройте монтажный блок в салоне (водительская сторона) или подкапотное пространство, сверьтесь с руководством для точного расположения элементов пневмоподвески. Используйте мультиметр в режиме прозвонки или контрольную лампу для выявления обрывов и КЗ.
Убедитесь в отсутствии коррозии на контактах разъемов и клеммах АКБ. Замерьте напряжение на входе цепи при включенном зажигании – должно соответствовать 12В±0.5В. Проверьте целостность «массы»: подключите щуп тестера к минусовой клемме компрессора, второй – к кузову, сопротивление ≤1 Ом.
Пошаговая процедура проверки
- Предохранитель F37 (40А):
- Извлеките из блока B (под капотом, позиция SB37)
- Прозвоните контакты – сопротивление ≈0 Ом
- Реле J403:
- Найдите в блоке реле (рядом с предохранителями)
- Подайте 12В на управляющие контакты (85-86) – должен быть щелчок
- Проверьте сопротивление силовых выводов (30-87) при срабатывании
- Разъем компрессора (2 контакта):
- Отсоедините колодку при выключенном зажигании
- Включите зажигание – замерьте напряжение на фишке:
Контакт 1 +12В (питание) Контакт 2 0В («масса»)
- Проводка:
- Прозвоните кабель от реле до разъема компрессора
- Проверьте изоляцию на отсутствие пробоя на кузов
При отклонениях в замерах осмотрите трассу проводов на перетирание возле подвижных элементов подвески. Важно: перед тестами отключите АКБ, исключив риски КЗ. Если цепь исправна, но компрессор не запускается – причина в механике или блоке управления.
Как снять защитные пластиковые щитки
Перед началом работ обеспечьте безопасные условия: установите автомобиль на подъемник или эстакаду, зафиксируйте противооткатными упорами и снимите клемму с аккумулятора. Подготовьте необходимые инструменты – набор торцевых головок (чаще T25-T30), плоскую отвертку, съемник клипс и защитные перчатки.
Пластиковые щитки крепятся комбинированным способом: саморезами по периметру и пластиковыми клипсами в центральной части. Особое внимание уделите хрупкости элементов – резкие усилия приведут к трещинам. Проверьте схему крепления в технической документации конкретной модификации Touareg, так как расположение точек варьируется между поколениями.
Пошаговая процедура демонтажа
- Идентификация крепежа: визуально определите все точки крепления – металлические саморезы (обычно 8-12 шт.) и пластмассовые пистоны (5-8 шт.), скрытые в технологических углублениях.
- Откручивание саморезов: используя торцевую головку подходящего размера, последовательно выкрутите все винты против часовой стрелки. Сложите их в контейнер, чтобы избежать потерь.
- Извлечение клипс:
- Подденьте центральный штырек клипсы тонкой отверткой на 2-3 мм.
- Потяните штырек пассатижами вертикально вверх до щелчка.
- Извлеките корпус клипсы из посадочного отверстия съемником.
- Снятие щитка: удерживая элемент двумя руками, плавно потяните его вниз, освобождая фиксаторы по краям. При сопротивлении проверьте наличие необнаруженных креплений.
- Маркировка и складирование: если снимаются несколько щитков, промаркируйте их и сложите на ровной поверхности во избежание деформации.
| Тип крепежа | Инструмент | Особенности |
| Саморезы Torx | T25/T30 головка | Не прилагать избыточное усилие – сорвутся грани |
| Клипсы типа «грибок» | Съемник клипс | Перед демонтажем очистить от грязи |
| Фиксаторы-защелки | Плоская отвертка | Поддевать только в паз |
При повторной установке обязательно замените деформированные клипсы и поврежденные саморезы – используйте только оригинальные запчасти с каталожными номерами 7L0-805-965 (клипса) и N-910-845-01 (саморез). Проверьте целостность посадочных мест на кузове перед монтажом.
Отключение аккумулятора перед работой
Отключение аккумулятора – обязательный этап перед любыми манипуляциями с компрессором пневмоподвески Volkswagen Touareg. Пневмосистема находится под высоким давлением (до 16 бар), а её компоненты управляются электронным блоком управления (ЭБУ). Работа при подключенной АКБ чревата:
Риском поражения током при случайном замыкании проводки, повреждением чувствительной электроники компрессора или ЭБУ подвески скачками напряжения, а также неконтролируемым срабатыванием компрессора или клапанов во время демонтажа/монтажа, что может привести к травмам.
Порядок безопасного отключения
Строго соблюдайте последовательность действий:
- Заглушите двигатель, включите стояночный тормоз, выньте ключ из замка зажигания.
- Откройте капот и найдите аккумулятор (в нише под лобовым стеклом со стороны пассажира).
- С помощью ключа на 10 мм ослабьте гайку на клемме "минус" (–).
- Снимите "минусовую" клемму с вывода АКБ и надёжно изолируйте её (например, оттяните в сторону и зафиксируйте так, чтобы исключить любой контакт с выводом батареи).
- Повторите пункты 3-4 для "плюсовой" клеммы (+).
Важные нюансы:
- Сначала "минус": Всегда снимайте сначала клемму "массы" (–). Это исключает короткое замыкание при случайном касании инструментом кузова при откручивании "+".
- Изоляция клемм: Убедитесь, что снятые клеммы не могут коснуться выводов АКБ или друг друга.
- Снижение давления: После отключения АКБ, но перед физической работой с компрессором или пневмолиниями, обязательно стравите давление из системы через сервисные клапаны (расположены обычно на ресивере или магистралях возле компрессора).
Демонтаж воздушного фильтра для доступа к компрессору
Для замены или ремонта компрессора пневмоподвески на Volkswagen Touareg требуется демонтировать корпус воздушного фильтра, расположенный непосредственно над агрегатом. Эта операция обеспечивает прямой доступ к верхней части компрессора и его крепежным элементам без снятия колес или защиты двигателя.
Корпус фильтра фиксируется пластиковыми защелками и винтами, которые необходимо аккуратно освободить. Важно избегать чрезмерного усилия при работе с хрупкими креплениями и патрубками, чтобы не повредить компоненты системы впуска воздуха.
Порядок работ
- Откройте капот и снимите декоративную крышку двигателя (при наличии).
- Ослабьте хомут крепления гофры воздухозаборника к корпусу фильтра.
- Отсоедините разъем датчика массового расхода воздуха (ДМРВ), расположенный на корпусе.
- Открутите винты крепления корпуса фильтра к кузову (обычно 3-4 шт. T20-T25).
- Отожмите боковые пластиковые защелки корпуса.
- Приподнимите корпус фильтра вверх, одновременно выводя патрубок из резинового уплотнителя кузова.
- Извлеките фильтрующий элемент для облегчения манипуляций.
Внимание: Перед демонтажем очистите поверхность корпуса от грязи во избежание попадания мусора во впускной тракт. После снятия закройте открытые патрубки чистой ветошью.
Отсоединение разъемов проводки компрессора
Перед началом работ обязательно снимите клеммы с аккумулятора для предотвращения короткого замыкания и срабатывания системы безопасности. Убедитесь в отсутствии давления в пневмосистеме – включите зажигание на 30 секунд без запуска двигателя, затем выключите и подождите 3 минуты.
Разъемы расположены на корпусе компрессора в моторном отсеке (со стороны левого переднего крыла). Обычно присутствует два типа коннекторов: прямоугольный электрический разъем управления и круглый пневматический штуцер воздушных магистралей. Фиксаторы выполнены из хрупкого пластика – действуйте аккуратно.
Процедура демонтажа
- Нажмите фиксирующую защелку на верхней части электрического разъема указательным пальцем
- Потяните корпус коннектора на себя без перекоса до характерного щелчка
- Для пневматического штуцера: сдвиньте металлическое стопорное кольцо вдоль шланга
- Сожмите фиксаторы штуцера большим и указательным пальцем
- Плавно вытяните шланг из гнезда компрессора под прямым углом
Важно: При отсоединении пневмолинии немедленно закройте открытые отверстия чистыми заглушками для предотвращения попадания влаги и грязи. Не допускайте провисания проводов – зафиксируйте их на кузове во избежание повреждения.
Аккуратное снятие воздушных магистралей
Перед демонтажем магистралей тщательно очистите зоны соединений от грязи и пыли, чтобы предотвратить попадание абразивных частиц в пневмосистему. Отключите аккумуляторную батарею для исключения случайной активации компрессора во время работ.
Идентифицируйте снимаемые трубки, используя схему расположения компонентов пневмоподвески. Маркируйте каждую магистраль и соответствующий порт самоклеящимися бирками или изолентой с обозначениями – это критично для безошибочной обратной сборки.
Технология отсоединения
Придерживайтесь строгой последовательности:
- Сбросьте давление в системе через диагностический разъем или сервисные клапаны ресивера.
- Нажмите фиксатор быстросъёма (пластиковое кольцо на ниппеле) до упора пальцами. Не применяйте инструмент – высок риск поломки защелки.
- Плавно потяните трубку вдоль оси фитинга, избегая перегибов и боковых нагрузок. Если соединение "прикипело":
- Обработайте стык очистителем тормозов (без силикона!)
- Аккуратно проверните штуцер на 30-40 градусов
- Повторите нажатие фиксатора
Сразу заглушите открытые порты на клапанах и компрессоре чистыми резиновыми колпачками или герметичной клейкой лентой. Изолируйте концы снятых трубок для защиты от влаги и загрязнений.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Резкий рывок трубки | Обрыв "юбки" ниппеля | Только осевое усилие |
| Перепутывание магистралей | Некорректная работа подвески | Двойная маркировка |
| Попадание грязи в порт | Заклинивание клапана | Предварительная продувка сжатым воздухом |
Откручивание крепёжных болтов компрессора
Доступ к болтам возможен после снятия защиты двигателя или колесной арки со стороны водителя, в зависимости от модели Туарега. Предварительно отсоедините клемму "минус" аккумулятора и стравите давление из пневмосистемы через технологические клапаны на пневмостойках.
Используйте набор торцевых головок с трещоткой и удлинителем для работы в стеснённом пространстве. Болты крепления компрессора (обычно 3-4 штуки) могут иметь защитное покрытие и прикипать из-за коррозии.
Порядок действий
- Обработайте резьбовые соединения проникающей смазкой WD-40 за 10-15 минут до откручивания
- Применяйте только шестигранные головки точного размера во избежание срыва граней
- Откручивайте болты против часовой стрелки короткими рывками, контролируя усилие
- При сильном прикипании используйте ударную отвёртку или нагрев термофеном
Критические моменты: Не допускайте падения компрессора после снятия последнего болта – придерживайте корпус рукой. Проверьте состояние резиновых демпферов и стальных скоб крепления перед установкой нового узла.
Извлечение компрессора из моторного отсека
Перед демонтажем отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковую защитную крышку двигателя, открутив крепежные винты или отщелкнув клипсы, чтобы получить доступ к компрессору.
Отыщите компрессор пневмоподвески в передней части моторного отсека – он расположен за правой фарой (для леворульных моделей) и закреплен на кронштейне. Отсоедините воздушные магистрали от корпуса компрессора, аккуратно нажав на фиксаторы пластиковых штуцеров.
Этапы демонтажа
- Отсоедините электрический разъем: нажмите на язычок фиксатора и потяните колодку проводов.
- Выкрутите крепежные болты (обычно 2-3 шт.) удерживающие компрессор на кронштейне с помощью ключа на 10.
- Снимите компрессор вместе с резиновыми демпферами, осторожно раскачивая его для освобождения от виброизоляторов.
Важные замечания:
- Перед установкой нового компрессора обязательно очистите посадочное место от грязи.
- Проверьте целостность воздушных трубок – трещины или перегибы требуют замены.
- Не допускайте попадания влаги в открытые патрубки компрессора.
Разборка корпуса компрессора: осторожности
Перед началом разборки компрессора пневмоподвески Туарег критически важно отсоединить минусовую клемму аккумулятора для предотвращения короткого замыкания и несанкционированного запуска системы. Обязательно дождитесь полного стравливания давления из ресивера и магистралей через клапаны модуля управления, так как остаточное давление способно повредить компоненты или травмировать.
Очистите корпус компрессора и прилегающую зону от грязи и песка сжатым воздухом или щеткой перед демонтажем. Любая попавшая внутрь абразивная частица при разборке или сборке может вывести из строя цилиндро-поршневую группу или клапаны. Зафиксируйте положение компрессора относительно кронштейна и ориентацию разъемов фотографией.
Ключевые этапы и риски
Распространенные ошибки:
- Использование грубой силы при снятии крышки корпуса – пластиковые защелки хрупкие.
- Повреждение силового разъема или трубопроводов из-за отсутствия маркировки перед отсоединением.
- Загрязнение внутренних полостей при вскрытии (работа в пыльном месте без чистых салфеток).
Порядок разборки с мерами предосторожности:
- Аккуратно отсоедините электрический разъем, нажав на фиксатор, не тяните за провода.
- Снимите воздушные шланги, запомнив их положение (лучше промаркировать).
- Открутите крепежные винты корпуса, сохраняя их отдельно (могут быть разной длины).
- Поддевайте крышку корпуса равномерно по периметру тонкой неметаллической лопаткой.
- Извлекая поршневую группу, избегайте перекоса и касания стенок цилиндра посторонними предметами.
| Элемент | Риск повреждения | Защитная мера |
| Пластиковый корпус | Трещины от удара или перекоса | Работа на ровной поверхности, равномерное усилие |
| Уплотнительные кольца | Потеря герметичности при деформации | Аккуратное извлечение пинцетом, замена на новые |
| Электродвигатель | Попадание влаги, металлической стружки | Закрытие корпуса после извлечения ротора чистой ветошью |
После вскрытия немедленно закройте все открытые каналы и отверстия чистыми технологическими заглушками или скотчем. Компоненты с признаками износа (царапины на цилиндре, изношенные кольца, трещины) ремонту не подлежат – только замена. Сборку выполняйте в обратном порядке с обязательной смазкой уплотнений силиконовой смазкой.
Оценка состояния поршневой группы компрессора пневмоподвески
Состояние поршневой группы (цилиндр, поршень, поршневые кольца) критически влияет на производительность компрессора пневмоподвески Touareg и герметичность его нагнетательной части. Основные признаки износа или повреждения включают заметное снижение скорости подъема автомобиля, частые или постоянные включения компрессора даже без изменения нагрузки, появление характерного стука или скрежета из блока компрессора во время его работы, а также обнаружение масляных следов в выходной магистрали или на соединениях ресивера.
Наличие масла в пневмосистеме, особенно вблизи пневмоподушек или клапанов уровня, является прямым указанием на износ поршневых колец или цилиндра, так как компрессор начинает перегонять масло вместе с воздухом. Сильные вибрации компрессора при работе также могут сигнализировать о проблемах с поршневой.
Методы диагностики состояния
Оценка проводится комплексно после демонтажа компрессора:
- Визуальный осмотр: Тщательно исследуются стенки цилиндра на предмет задиров, глубоких царапин, следов перегрева (побеление или посинение) или эллипсности. Осматривается поверхность поршня и канавки под кольца.
- Проверка колец: Оценивается состояние поршневых колец (отсутствие сломов, трещин, равномерность износа). Проверяется свободный ход колец в своих канавках и их прилегание к стенкам цилиндра (зазор в замке).
- Измерение зазоров:
- Зазор поршневое кольцо / канавка: Измеряется щупом между кольцом и стенкой канавки поршня. Превышение допустимого значения ведет к прорыву масла.
- Зазор кольцо в цилиндре (в замке): Кольцо устанавливается в цилиндр (в зоне минимального износа, обычно сверху) с помощью поршня для выравнивания, зазор между концами кольца (в замке) измеряется щупом.
- Зазор поршень / цилиндр: Измеряется микрометром диаметр поршня (перпендикулярно поршневому пальцу) и нутромером диаметр цилиндра в нескольких сечениях по высоте и в двух перпендикулярных плоскостях (A-A и B-B). Разница дает фактический зазор.
| Параметр | Инструмент для замера | Критическое значение |
|---|---|---|
| Зазор кольцо / канавка | Щуп | Превышение спецификации производителя (обычно > 0.1 мм) |
| Зазор в замке кольца | Щуп | Превышение спецификации производителя (обычно > 0.5-0.8 мм) |
| Зазор поршень / цилиндр | Микрометр, Нутромер | Превышение спецификации производителя (обычно > 0.08-0.15 мм) |
| Эллипсность / Конусность цилиндра | Нутромер | Превышение 0.02-0.03 мм |
Тест под нагрузкой (косвенный): После сборки и установки компрессора на стенд или автомобиль, оценка времени накачки ресивера до давления отсечки и способности удерживать давление при отключенном компрессоре (герметичность системы в целом, но значительные потери часто указывают на проблемы в поршневой).
Важно: Даже незначительные задиры на зеркале цилиндра или износ, приводящий к зазорам, выходящим за пределы допусков производителя, требуют замены поршневой группы. Часто экономически целесообразна замена всего блока цилиндр-поршень-шатун в сборе или самого компрессора целиком, особенно при сильном износе.
Проверка износа щёток электродвигателя компрессора пневмоподвески
Износ щёток – распространённая причина отказа электродвигателя компрессора пневмоподвески Volkswagen Touareg. Щётки передают ток на вращающийся коллектор двигателя, и их постепенное истирание приводит к потере контакта, нестабильной работе компрессора или его полной остановке.
Для диагностики износа потребуется демонтировать компрессор с автомобиля, так как щётки скрыты внутри корпуса электродвигателя. После снятия компрессора открутите крепёжные винты и аккуратно разберите его корпус, чтобы получить доступ к моторному отсеку.
Процесс проверки и оценки состояния щёток
- Визуальный осмотр: Извлеките щётки из держателей (обычно расположены по бокам якоря). Критическая длина щёток – менее 5-7 мм. Если графитовый стержень стёрт до металлического держателя или короче 5 мм – замена обязательна.
- Проверка пружин: Убедитесь, что прижимные пружины не ослабли и не деформированы. Слабая пружина не обеспечит надёжного контакта щётки с коллектором даже при достаточной длине.
- Осмотр коллектора: Осмотрите медные пластины коллектора якоря. Глубокие канавки, выгорание или неравномерный износ пластин указывают на необходимость замены всего якоря вместе со щётками.
- Измерение сопротивления: Проверьте мультиметром сопротивление между щёткодержателями (должно быть близко к нулю). Бесконечное сопротивление указывает на обрыв цепи или сильный износ.
| Параметр | Норма | Требует замены |
|---|---|---|
| Длина щётки | 10 мм и более (новые) | Менее 5-7 мм |
| Состояние пружины | Жёсткая, упругая | Деформация, потеря упругости |
| Состояние коллектора | Гладкая поверхность | Глубокие борозды, подгорание |
Важно: При замене щёток устанавливайте комплект целиком, даже если одна щётка изношена сильнее. Используйте только оригинальные (VAG) или рекомендованные производителем аналоги. После замены обязательно протестируйте компрессор на стенде перед установкой на автомобиль, подав питание 12В напрямую на клеммы.
Замена осушителя воздуха: обязательный этап
Осушитель воздуха – критически важный компонент компрессора пневмоподвески Volkswagen Touareg. Его основная задача – удалять влагу из атмосферного воздуха, засасываемого компрессором перед его сжатием и подачей в ресивер и далее в пневмоподушки.
Без эффективного осушения водяной пар, неизбежно присутствующий в воздухе, конденсируется внутри системы. Эта влага смешивается с масляным туманом от компрессора, образуя агрессивную эмульсию, которая циркулирует по всей пневмомагистрали.
Почему замена осушителя обязательна и регулярна
Сорбент внутри осушителя (обычно силикагель) имеет ограниченную ресурсоемкость. Со временем он насыщается влагой и теряет способность эффективно осушать воздух. Игнорирование замены ведет к тяжелым последствиям:
- Коррозия компонентов: Влага вызывает коррозию внутренних поверхностей ресивера, трубок, клапанов и самого компрессора.
- Образование ледяных пробок: При работе компрессора сжимаемый воздух резко охлаждается. Влага замерзает, блокируя клапаны, трубки или повреждая мембрану компрессора.
- Разрушение пневмоподушек и пневмостоек: Водно-масляная эмульсия разрушает резиновые элементы (мембраны, втулки) подушек и стоек, приводя к их разрывам и утечкам.
- Преждевременный выход из строя компрессора: Попадание влаги и эмульсии в цилиндр компрессора приводит к заклиниванию поршня, износу цилиндра и гильзы, поломке шатуна или электродвигателя.
Признаки необходимости замены осушителя
- Компрессор работает чаще и дольше обычного для поддержания уровня подвески.
- Появление конденсата или масляной эмульсии в дренажном отверстии ресивера или на соединениях.
- Повышенный шум работы компрессора (стук, скрежет, гудение под нагрузкой).
- Частые ошибки пневмоподвески в диагностике, связанные с давлением, утечками или работой компрессора.
- Видимые трещины или повреждения корпуса осушителя.
Процедура замены осушителя
- Снятие компрессора: Осушитель интегрирован в корпус компрессора пневмоподвески или крепится непосредственно к нему. Замена осушителя практически всегда требует демонтажа всего компрессорного блока с автомобиля.
- Разборка компрессора (при необходимости): Если осушитель находится внутри корпуса компрессора (как на большинстве Touareg до рестайлинга), потребуется его аккуратная разборка.
- Замена картриджа/блока осушителя: Старый осушитель извлекается. Новый осушитель (только оригинальный или проверенный аналог высокого качества!) устанавливается на место. Убедитесь в целостности и правильной установке всех уплотнительных колец.
- Сборка и установка компрессора: Компрессор собирается (если разбирался) и устанавливается обратно на автомобиль.
- Программирование/Адаптация: На некоторых моделях после замены осушителя (особенно если менялся весь компрессор в сборе с новым осушителем) может потребоваться адаптация блока управления пневмоподвеской с помощью диагностического сканера.
- Проверка и прокачка системы: После установки необходимо проверить систему на герметичность и выполнить прокачку (удаление воздуха и конденсата через дренаж ресивера).
Рекомендуемые интервалы замены
| Условия эксплуатации | Рекомендуемый интервал замены осушителя |
|---|---|
| Нормальные условия (умеренный климат) | Каждые 3-4 года или 60 000 - 80 000 км |
| Экстремальные условия (высокая влажность, частые мойки, бездорожье) | Каждые 2 года или 40 000 - 60 000 км |
| При каждом ремонте/замене компрессора | Обязательно! (даже если старый выглядит нормально) |
Важно: Использование неоригинальных или некачественных осушителей значительно снижает эффективность осушения и может привести к повторному быстрому выходу компрессора из строя. Замена осушителя – это неотъемлемая часть обслуживания пневмоподвески Touareg для обеспечения ее долговечности и надежности.
Чистка впускного фильтра компрессора пневмоподвески
Впускной фильтр компрессора пневмоподвески Туарег выполняет критически важную функцию, предотвращая попадание пыли, грязи и абразивных частиц внутрь нагнетательного механизма. Располагается он непосредственно на корпусе компрессора, обычно под пластиковой крышкой или в специальном фильтрующем патроне, интегрированном в воздухозаборный тракт.
Забитый фильтр резко снижает производительность компрессора, заставляя его работать с перегрузкой для поддержания давления в ресивере и пневмобаллонах. Это приводит к перегреву электродвигателя, повышенному износу цилиндро-поршневой группы и резкому сокращению ресурса узла. Регулярная проверка и чистка фильтра – обязательная процедура технического обслуживания.
Порядок чистки впускного фильтра
Для доступа к фильтру необходимо:
- Отключить зажигание и снять минусовую клемму с аккумулятора.
- Снять защитные пластиковые накладки в районе установки компрессора (часто расположен в нише багажника под полом или под капотом в зависимости от поколения Туарег).
- Открутить крепёжные винты/защёлки пластиковой крышки воздухозаборника компрессора.
- Извлечь фильтрующий элемент из посадочного места.
Процесс очистки:
- Аккуратно продуйте фильтр сжатым воздухом изнутри наружу, чтобы выбить застрявшую пыль. Не используйте высокое давление во избежание повреждения материала.
- При сильном загрязнении допустимо осторожное промывание фильтра в тёплой воде с мягким моющим средством. Тщательно прополощите элемент.
- Полностью высушите фильтр естественным способом перед установкой. Категорически запрещена установка влажного фильтра!
- Визуально проверьте состояние фильтрующего материала. При наличии разрывов, потери эластичности или необратимых загрязнений (масло, топливо) элемент подлежит замене.
Критерии замены:
| Сильное замасливание | Фильтр не восстанавливает структуру после чистки |
| Механические повреждения (разрывы, деформация) | Постоянный гул компрессора даже после чистки |
| Заметное снижение скорости подъема кузова | Частые срабатывания тепловой защиты компрессора |
После установки чистого или нового фильтра соберите узел в обратной последовательности, надёжно зафиксируйте крышку и подключите аккумулятор. Проверьте работу подвески во всех режимах. Рекомендуемый интервал профилактической чистки – каждые 15-20 тыс. км пробега или при появлении первых признаков замедленной работы системы.
Смазка подвижных деталей при сборке компрессора
Нанесение смазки на подвижные элементы компрессора пневмоподвески критически важно для предотвращения сухого трения, снижения износа и обеспечения герметичности системы. Применяйте только рекомендованные производителем составы, совместимые с материалом уплотнителей (обычно силиконовые или синтетические смазки для резиновых деталей).
Отсутствие или неправильный выбор смазки приводит к задирам на поршне, ускоренному износу цилиндра, деформации уплотнительных колец и перегреву компрессора. Избыток смазочного материала также недопустим – он может попасть в воздушные магистрали и повредить клапаны пневмоподвески.
Ключевые точки обработки и методика
Обязательные элементы для смазки:
- Поршневая группа: стенки цилиндра, юбка и боковая поверхность поршня
- Шток поршня в зоне контакта с сальниками
- Уплотнительные кольца (резиновые и тефлоновые) по всей окружности
- Подшипники вала двигателя (если производитель допускает обслуживание)
- Приводной механизм (шатунно-кривошипная группа)
Правила нанесения:
- Очистите детали от старой смазки и загрязнений
- Наносите состав тонким равномерным слоем пальцем или кистью
- Уплотнители смазывайте перед установкой в посадочные канавки
- Излишки удалите чистой салфеткой после сборки узла
- Используйте смазку в пределах срока годности без посторонних примесей
Проверьте подвижность поршня вручную перед финальной сборкой корпуса – ход должен быть плавным без заеданий.
Установка ремонтного комплекта
Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения случайного запуска компрессора. Снимите компрессор с автомобиля, открутив крепежные болты и отсоединив электрический разъем, пневмолинии и дренажную трубку. Тщательно очистите корпус компрессора от грязи перед разборкой.
Аккуратно демонтируйте крышку компрессора, открутив крепежные винты по периметру. Извлеките старые поршневые кольца, цилиндры, клапаны и уплотнительные элементы согласно инструкции ремкомплекта. Особое внимание уделите чистке посадочных мест и воздушных каналов – используйте безворсовые салфетки и сжатый воздух.
Последовательность сборки
- Установите новые уплотнительные кольца на цилиндры и клапаны
- Смажьте детали силиконовой смазкой перед монтажом
- Поместите новые поршни с кольцами в гильзы
- Замените демпферные втулки и мембрану осушителя
- Проверьте соосность деталей перед закрытием крышки
Затягивайте крепежные винты корпуса крест-накрест с равномерным усилием, избегая перекосов. После установки компрессора на автомобиль выполните адаптацию пневмоподвески через диагностическое оборудование. Обязательно проверьте герметичность системы и работоспособность компрессора на всех режимах.
| Критичные ошибки | Последствия |
|---|---|
| Попадание грязи внутрь корпуса | Ускоренный износ новых деталей |
| Неравномерная затяжка винтов | Разгерметизация камеры сжатия |
| Отсутствие смазки уплотнений | Перетирание колец при запуске |
При первом запуске дайте компрессору поработать 5-7 минут для притирки деталей. Контролируйте отсутствие посторонних шумов и вибраций. Если компрессор не выходит на рабочее давление или перегревается – немедленно остановите двигатель и проверьте правильность сборки.
Когда ремонт нецелесообразен: критерии
Несмотря на возможность восстановления компрессора пневмоподвески Volkswagen Touareg, существуют ситуации, когда ремонтные работы теряют экономический и практический смысл. Попытки восстановления в таких случаях часто приводят к повторным отказам, дополнительным расходам и длительному простою автомобиля.
Принятие решения о замене агрегата новым или контрактным должно основываться на объективной оценке его состояния и сопоставлении затрат. Ключевые критерии, указывающие на нецелесообразность ремонта, включают в себя следующие факторы.
Основные признаки бесперспективности ремонта
- Критический износ цилиндра и поршневой группы: Глубокие задиры на стенках цилиндра, значительный износ или деформация поршня/шатуна делают восстановление нерентабельным из-за дороговизны деталей и сложности обработки.
- Необратимые повреждения электродвигателя: Перегорание обмоток статора, межвитковое замыкание, разрушение коллектора или щеточного узла. Ремонт или перемотка двигателя часто сопоставимы по цене с новым компрессором.
- Механическое разрушение корпуса или картера: Наличие трещин, сколов или сильной деформации несущих элементов корпуса, вызванных ударом или коррозией.
- Масляное "голодание" и последствия: Сильный износ подшипников вала, шестерни привода или кулачкового механизма из-за работы без достаточного количества масла, приведший к заклиниванию или разрушению узлов.
- Экономическая невыгодность: Стоимость комплекта необходимых запчастей (поршень, цилиндр, клапаны, подшипники, осушитель, ремонтный комплект) превышает 60-70% цены нового или проверенного контрактного агрегата.
- Повторные отказы после ремонта: Если компрессор уже ремонтировался и вновь вышел из строя в короткий срок, это свидетельствует о наличии неустранимых скрытых дефектов или общем истощении ресурса.
- Отсутствие запчастей: Невозможность приобрести критически важные для восстановления оригинальные или качественные неоригинальные компоненты.
Выбор нового оригинального компрессора
Приобретение оригинального компрессора для пневмоподвески Volkswagen Touareg гарантирует полную совместимость с системой управления, точные параметры производительности и длительный срок службы. Неоригинальные аналоги часто провоцируют сбои в работе системы Level Control, ошибки в блоке управления и преждевременные поломки.
Ключевой критерий выбора – точное соответствие каталожному номеру производителя. Для моделей Touareg 7L (2002-2010) обычно применяются компрессоры с артикулами 7L0 607 257 или 7L0 607 257 A. В поколениях 7P5 (2010-2018) чаще устанавливаются модификации 7P0 607 257, 7P0 607 257 B или 7P0 607 257 C. Актуальный номер всегда указан на шильдике старого устройства.
Параметры для проверки при покупке
- Маркировка VAG: На корпусе должны присутствовать логотип концерна и штатный артикул без следов перебивки.
- Комплектность: Вместе с компрессором поставляются демпферы крепления, воздушный фильтр и фиксаторы трубок (в OEM-поставках).
- Дата производства: Предпочтение стоит отдавать свежим партиям (не старше 2 лет) из-за риска высыхания уплотнителей.
| Тип риска | Последствия при ошибке выбора |
|---|---|
| Несовпадение давления | Перегрев двигателя, частые включения |
| Неподходящее напряжение | Отказ блока управления, перегорание предохранителей |
| Ошибки в прошивке | Невозможность адаптации, постоянные сигналы неисправности |
Важно: Новые оригинальные компрессоры поставляются с минимальной заправкой масла – перед установкой обязательно добавьте 15 мл жидкости VAG G 055 653 A2 через штуцер. Отсутствие смазки вызывает заклинивание поршневой группы в первые 100-200 км пробега.
Альтернативы: восстановленные аналоги
При выходе из строя компрессора пневмоподвески Volkswagen Touareg новое оригинальное оборудование (OEM) может оказаться слишком дорогим решением. В такой ситуации восстановленные аналоги становятся практичной альтернативой, сочетающей надежность с существенной экономией. Эти агрегаты проходят профессиональную ревизию на специализированных предприятиях, где заменяются изношенные компоненты и проводится тщательное тестирование работоспособности.
Ключевое преимущество восстановленных компрессоров – сохранение заводских стандартов работы и совместимости с системой управления пневмоподвеской автомобиля. Гарантия от продавца (обычно 6-12 месяцев) минимизирует риски приобретения некачественного изделия. Важно приобретать такие узлы у проверенных поставщиков с репутацией, предоставляющих документацию о проведенной регенерации и технических условиях установки.
Особенности и преимущества выбора
Рассматривая восстановленный компрессор, стоит обратить внимание на следующие аспекты:
- Цена: Стоимость может быть на 30-50% ниже новой оригинальной детали.
- Комплектация: Часто включают необходимые уплотнения, крепеж или осушитель воздуха.
- Экологичность: Повторное использование корпуса и исправных компонентов снижает ресурсозатраты.
Критерии выбора надежного поставщика:
- Наличие подробного описания этапов восстановления.
- Четкие условия гарантийного обслуживания.
- Техническая поддержка при установке.
- Отзывы клиентов о долговечности изделия.
Важно: Установка восстановленного компрессора требует предварительной диагностики пневмосистемы для исключения причин, вызвавших поломку старого агрегата (утечки, загрязнения, проблемы с электропитанием).
| Параметр | Новый OEM | Восстановленный |
|---|---|---|
| Стоимость | Высокая | Умеренная |
| Срок службы | Длительный | Сопоставимый при качественном восстановлении |
| Гарантия | Официальная (1-2 года) | От продавца (6-12 месяцев) |

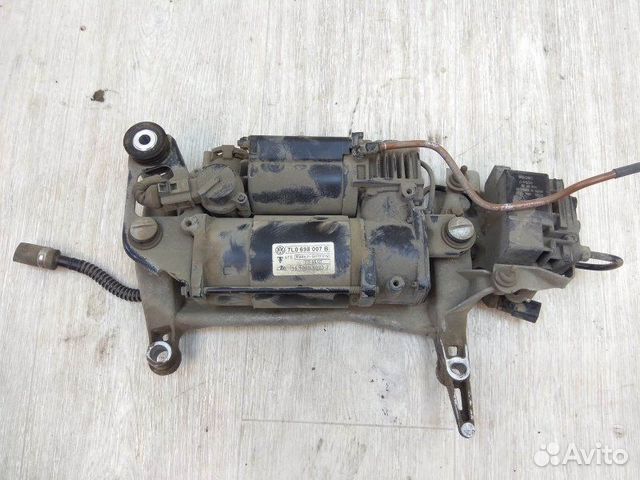

Установка компрессора на штатное место
После снятия старого компрессора тщательно очистите посадочную площадку от грязи, коррозии и остатков уплотнителя. Проверьте целостность крепежных резьбовых отверстий – сорванная резьба потребует восстановления перед монтажом. Убедитесь, что новая деталь полностью идентична оригиналу по посадочным размерам и расположению патрубков.
Визуально сравните конфигурацию штуцеров и электрического разъема нового компрессора со снятым образцом. Подготовьте новые уплотнительные кольца для пневмолиний (рекомендуется замена даже при видимой целостности старых). При наличии следов масла в пневмосистеме – протрите посадочное гнездо насухо.
Пошаговый монтаж компрессора
- Установка на платформу: Аккуратно разместите компрессор на штатной позиции, совместив крепежные проушины с отверстиями в кузове. Избегайте перекоса корпуса.
- Фиксация болтами: Затяните крепежные болты в последовательности крест-накрест с рекомендованным моментом:
Тип крепежа Момент затяжки (Нм) Болт M6 9–11 Болт M8 22–25 - Подключение трубок: Наденьте пневмомагистрали на штуцеры до характерного щелчка фиксаторов. Контролируйте правильность подключения:
- Белая/серая трубка – выход к ресиверу
- Черная трубка – выход к клапанам пневмобаллонов
- Синяя трубка – вход воздушного фильтра (при наличии)
- Электрическое соединение: Подсоедините колодку жгута проводов, убедившись в полной посадке и фиксации замка разъема. Проверьте отсутствие перегибов кабеля.
Перед запуском визуально убедитесь в отсутствии механических напряжений на трубках и проводах. Запустите двигатель для тестирования работы компрессора – первичная качка должна начаться через 15–40 секунд. Проверьте герметичность соединений мыльным раствором, уделяя внимание зоне штуцеров.

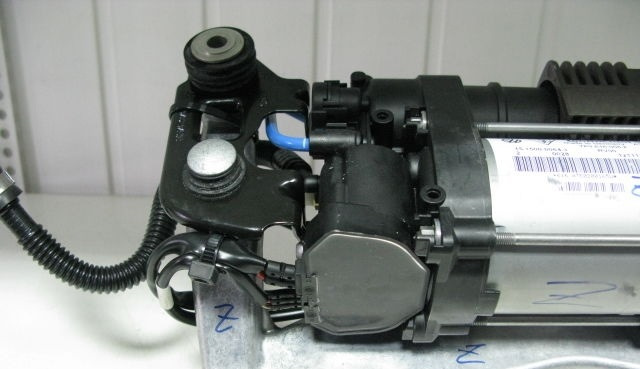

Подключение пневмолиний и электроразъёмов
Пневмолинии подключаются к штуцерам компрессора с обязательной проверкой целостности уплотнительных колец и фиксации защёлок quick-connect. Основные порты: выход нагнетания (маркирован стрелкой/буквой «OUT»), вход атмосферного воздуха (подсоединяется к воздушному фильтру) и дренажный канал для конденсата. Направление магистралей должно исключать перегибы и контакт с подвижными элементами.
Электрический разъём компрессора расположен на корпусе рядом с блоком управления. Перед соединением убедитесь в отсутствии коррозии на контактах и совпадении ключевых меток разъёма. Фиксатор должен защёлкнуться без усилий – принудительная стыковка недопустима.
Порядок подключения
Этапы для пневмолиний:
- Совместите цветовые метки трубок (если имеются) с маркировкой портов
- Наденьте фитинг до характерного щелчка защёлки
- Проверьте надёжность крепления лёгким подёргиванием
Электрические соединения:
- Совместите разъём с гнездом по направляющим пазам
- Нажмите до срабатывания фиксатора
- Закрепите жгут проводов штатными хомутами
| Компонент | Особенности подключения |
|---|---|
| Выход нагнетания | Синяя трубка Ø6мм к ресиверу/клапанам |
| Воздухозаборник | Чёрная трубка с фильтром, защита от загибов |
| Электроразъём | Водонепроницаемый 4-контактный колодок |
Важно: После подключения выполните тестовый запуск системы для проверки герметичности соединений и отсутствия ошибок в блоке управления подвеской. Утечки воздуха определяются мыльным раствором на стыках.
Монтаж воздушного фильтра и защитных кожухов
Воздушный фильтр компрессора расположен на его корпусе и защищает механизм от пыли и абразивных частиц. Защитные кожухи (обычно резиновые или пластиковые) предохраняют электрические разъемы и сам компрессор от влаги, грязи и механических повреждений, критичных для работы пневмоподвески.
Перед монтажом новых компонентов тщательно очистите посадочные места от грязи и остатков старого уплотнителя. Убедитесь в отсутствии трещин или деформаций на патрубках и крепежных элементах. Используйте только оригинальные запчасти или качественные аналоги для гарантии герметичности.
Порядок установки
- Воздушный фильтр:
- Совместите фильтр с впускным патрубком компрессора, соблюдая правильную ориентацию (обычно указано стрелкой)
- Плотно наденьте фильтр до характерного щелчка фиксаторов
- Проверьте отсутствие зазоров между корпусом фильтра и компрессором
- Защитные кожухи:
- Наденьте нижний влагозащитный кожух на разъемы блока управления компрессора
- Закрепите верхний пылезащитный кожух на корпусе компрессора, защелкнув клипсы
- Проверьте плотность прилегания всех уплотнительных кромок
Контроль после монтажа: Запустите двигатель и дождитесь накачки пневмоподушек. Проверьте отсутствие посторонних шумов (шипения) в зоне фильтра и кожухов. Убедитесь в корректности показателей давления в системе через диагностический сканер.
Заправка системы хладагентом (при необходимости)
После завершения ремонта или замены компрессора пневмоподвески, если система была разгерметизирована или уровень хладагента недостаточен, требуется заправка системы хладагентом R134a. Эта операция выполняется с использованием специализированного оборудования – станции для обслуживания кондиционеров. Самостоятельная заправка без надлежащих знаний и оборудования крайне не рекомендуется.
Процесс заправки включает несколько обязательных этапов: вакуумирование системы для удаления воздуха и влаги, проверку на герметичность под вакуумом и непосредственно заправку строго отмеренным количеством хладагента. Работы должны проводиться в хорошо проветриваемом помещении, избегая попадания жидкого хладагента на кожу.
Этапы заправки системы хладагентом
| Этап | Действие | Цель |
|---|---|---|
| 1 | Подключение станции | Подсоединить шланги станции к сервисным портам высокого и низкого давления системы кондиционирования. |
| 2 | Вакуумирование | Откачать воздух и влагу из системы (обычно 30-60 мин до достижения глубокого вакуума ~ -1 бар). |
| 3 | Проверка герметичности | Выдержать систему под вакуумом 15-20 мин. Отсутствие роста давления подтверждает герметичность. |
| 4 | Заправка | Заправить строго указанное количество хладагента R134a (указано на табличке под капотом или в мануале, обычно 600-800г). |
| 5 | Проверка работы | Запустить двигатель, включить кондиционер на максимум. Проверить давление в системе, температуру воздуха из дефлекторов (должна быть 4-10°C). |
Важное примечание: При любом вскрытии системы кондиционирования (разгерметизации) обязательна замена ресивера-осушителя. Этот элемент содержит адсорбент, впитывающий влагу, и теряет свои свойства при контакте с атмосферным воздухом. Невыполнение замены приведет к попаданию влаги в систему, образованию кислоты и быстрому выходу из строя нового компрессора.
Адаптация компрессора через диагностический сканер
После замены компрессора пневмоподвески или блока управления уровня кузова (J197), а также в ряде случаев после сброса ошибок или работ с датчиками уровня, требуется выполнить процедуру адаптации (базовые установки) нового или существующего компрессора. Эта процедура проводится исключительно через диагностический сканер, способный работать с системой управления подвеской (обычно адрес 34 - Level Control).
Адаптация необходима для того, чтобы блок управления J197 "узнал" характеристики нового компрессора (его производительность, рабочие параметры) и мог точно управлять давлением в ресиверах и пневмоэлементах. Без этой процедуры система может работать некорректно, выдавать ошибки, неправильно регулировать клиренс или перегружать компрессор.
Процедура адаптации
Для успешного выполнения адаптации компрессора обязательно требуется совместимый диагностический сканер (например, VCDS, ODIS) и строгое следование инструкциям ПО сканера и сервисной документации VW. Общий алгоритм выглядит следующим образом:
- Подготовка: Убедитесь, что давление в шинах соответствует норме. Автомобиль должен стоять на ровной поверхности. Двигатель должен быть запущен. В системе не должно быть активных утечек воздуха.
- Подключение сканера: Подключите диагностический сканер к разъему OBD-II автомобиля и установите связь с блоком управления подвеской (J197, адрес 34).
- Поиск функции: В меню сканера перейдите в раздел "Базовые установки" (Basic Settings), "Адаптация" (Adaptation) или "Сервисные функции" (Service Functions) для блока J197.
- Выбор процедуры: Найдите и выберите соответствующую процедуру адаптации компрессора. Она может называться:
- "Адаптация компрессора" (Compressor Adaptation)
- "Обучение компрессора" (Compressor Learn/Run-in)
- "Замена компрессора" (Compressor Replacement)
- Запуск процедуры: Внимательно прочитайте условия на экране сканера (часто требуется подтверждение о замене компрессора). Запустите процедуру, следуя указаниям ПО.
- Выполнение: Во время процедуры сканер активирует компрессор на определенное время (обычно несколько минут), заставляя его работать в различных режимах. Блок управления J197 измеряет его производительность, давление, время наполнения и другие параметры. В этот момент будет слышна работа компрессора.
- Завершение: Сканер сообщит об успешном завершении или возникновении ошибки в процессе адаптации. При успехе адаптация считается завершенной.
- Калибровка датчиков уровня: Важно! После замены компрессора (особенно если менялся и J197) обязательно требуется выполнить процедуру калибровки (базовые установки) датчиков уровня кузова (обычно также через сканер в разделе Basic Settings блока J197). Без этого система не будет знать текущую высоту кузова.
- Проверка: После адаптации компрессора и калибровки датчиков очистите коды ошибок из памяти блока J197. Проверьте работу подвески, меняя уровни клиренса, и убедитесь в отсутствии ошибок.
Критически важные моменты:
- Профессиональное оборудование: Процедура требует специализированного ПО (VCDS, ODIS, Vas-PC) или очень продвинутых мультимарочных сканеров. Дешевые OBD-адаптеры и приложения обычно не поддерживают эту функцию.
- Точное следование инструкциям: Неправильное выполнение адаптации может привести к некорректной работе подвески или повреждению нового компрессора.
- Калибровка датчиков: Адаптация компрессора и калибровка датчиков уровня - две разные, но взаимосвязанные процедуры. Обе обязательны после замены компонентов.
| Этап | Ключевое Действие | Примечание |
|---|---|---|
| Подготовка | Ровная площадка, правильное давление в шинах, заведенный двигатель | Устраните утечки воздуха до начала |
| Выбор процедуры | Поиск "Адаптация компрессора" / "Compressor Learn" в Basic Settings блока 34 | Название может отличаться в разных ПО |
| Выполнение | Запуск процедуры по команде сканера | Компрессор работает несколько минут, слышен шум |
| Обязательный шаг после | Калибровка (базовые установки) датчиков уровня кузова | Через Basic Settings блока J197 |
| Финал | Очистка ошибок, проверка работы подвески | Тестирование изменения клиренса |
Калибровка уровней пневмоподвески
Калибровка уровней пневмоподвески на Volkswagen Touareg выполняется для синхронизации показаний датчиков положения кузова с реальной высотой автомобиля. Процедура обязательна после замены компрессора, пневмостоек, датчиков уровня или сбоя в работе системы. Без корректной калибровки ЭБУ подвески не сможет точно регулировать клиренс, что приведёт к ошибкам (например, "01772 – Сигнал датчика уровня") и некорректному поведению пневматики.
Для проведения операции требуется диагностическое оборудование с поддержкой функций VW (VCDS, ODIS или аналоги). Автомобиль должен стоять на ровной поверхности с заводскими значениями давления в шинах и стандартной нагрузкой (без пассажиров или багажа). Процедура занимает 10-15 минут и включает три этапа: установка базового уровня, калибровка датчиков и обучение крайних положений.
Порядок выполнения калибровки
- Подключите диагностический сканер к разъёму OBD-II и включите зажигание.
- В меню блока управления подвески (адрес 34) выберите функцию "Basic Setting" (Базовая установка).
- Активируйте группу калибровки "Калибровка датчиков уровня" (код группы 001 или аналогичный).
- Следуйте инструкциям на экране:
- Подтвердите нулевое положение (нормальная высота кузова).
- Зафиксируйте значения датчиков при подъёме на домкратах до верхнего предела.
- Зафиксируйте значения при опускании на подставки до нижнего предела.
- Сохраните данные через "Adaptation" (Адаптация), введя код доступа (обычно 31564).
- Проверьте работу системы, переключая режимы подвески (Auto/Comfort/High).
Важные нюансы:
При замене датчиков уровня обязательно используйте оригинальные запчасти (артикулы 7L0 907 503/504/505). Неправильные углы установки рычагов датчиков приведут к повторным сбоям. Если калибровка прерывается с ошибкой "Aborted – Security Access Required", проверьте введённый код доступа или актуальность прошивки ЭБУ. После успешного завершения сотрите ошибки из памяти блока управления.
| Симптомы при нарушении калибровки | Последствия |
| Автоматическое опускание кузова на стоянке | Разряд АКБ, перегрев компрессора |
| Крен кузова в одну сторону | Ускоренный износ пневмоэлементов |
| Невозможность выбора режима "High" | Ограничение функционата подвески |
Проверка отсутствия утечек воздуха
Начните с визуального осмотра всех компонентов системы: воздушных магистралей, пневмоподушек, ресивера, соединений и клапанов. Ищите трещины, потертости, следы масла или разгерметизацию фитингов. Особое внимание уделите участкам возле хомутов и точкам контакта с кузовными элементами.
Для точного выявления микротрещин используйте метод мыльного раствора. Нанесите смесь воды и мыла (или специальный аэрозоль) на подозрительные участки при работающем компрессоре. Появление пузырей четко укажет на место утечки. Проверяйте систему при максимальном давлении.
Ключевые этапы диагностики
- Заглушите двигатель, поднимите автомобиль на подъемнике.
- Включите зажигание, принудительно запустите компрессор через диагностический сканер.
- Дождитесь полной накачки ресивера (ориентируйтесь на манометр или звук отключения компрессора).
- Отслеживайте падение давления:
- Быстрая утечка (падение за 1-2 мин) – повреждение магистралей или пневмобаллонов
- Медленная утечка (падение за 10-30 мин) – износ уплотнителей клапанов
- Прослушайте характерные шипящие звуки в зонах:
Компонент Типичные проблемы Соединительные фитинги Разрушение уплотнительных колец Ресивер Коррозия сварных швов Клапанный блок Износ мембран - Проверьте герметичность компрессора: снимите воздушный фильтр, нанесите мыльный раствор на поршневую группу.
Важно: При диагностике исключите утечки через блок управления клапанами и датчики уровня. Используйте сканер для поочередного закрытия контуров подвески. Если давление стабилизируется при отключении конкретной магистрали – проблема в ее компонентах.
Тестовый прогон компрессора в разных режимах
После установки нового или отремонтированного компрессора пневмоподвески Volkswagen Touareg обязателен тестовый прогон для проверки его работоспособности и герметичности системы. Эта процедура выполняется через диагностический сканер (например, VCDS или ODIS), активирующий компрессор вручную без участия блока управления подвеской. Тестирование проводится при выключенном двигателе и включенном зажигании.
Прогон включает несколько этапов с контролем времени работы, давления и тока компрессора. Необходимо отслеживать поведение системы: скорость накачки, стабильность удержания давления, отсутствие посторонних шумов (скрежет, свист) и вибраций. При обнаружении отклонений прогон прерывается для поиска утечек или неисправностей.
Этапы тестового прогона
- Стартовый прогрев:
Активация на 30-60 секунд для проверки запуска и равномерности работы. - Нагнетание до рабочего давления:
Компрессор работает до достижения 14-16 бар с фиксацией времени заполнения ресивера. - Проверка удержания давления:
Остановка компрессора на 3-5 минут с контролем падения давления в системе (допустимо не более 0.5-1 бар/мин). - Пиковая нагрузка:
Повторный запуск при давлении 12-13 бар для оценки производительности под нагрузкой.
| Параметр | Норма | Отклонение |
|---|---|---|
| Время накачки (0→16 бар) | 40-90 сек | >120 сек - износ поршневой |
| Ток компрессора | 15-30 А | >35 А - заклинивание, сухой воздух |
| Падение давления | <1 бар/мин | >2 бар/мин - утечка |
| Уровень шума | Равномерный гул | Стук/вибрация - разрушение поршня |
Важно: При тестировании отсоедините трубку осушителя и проверьте отсутствие масла в выходном патрубке – обильная масляная эмульсия указывает на износ поршневой группы. После успешного прогона выполните калибровку уровней подвески через диагностическое ПО.
Профилактика преждевременного выхода из строя
Основная цель профилактики – минимизация нагрузки на компрессор и защита его компонентов от загрязнения и перегрева. Регулярное обслуживание системы предотвращает работу агрегата в экстремальных режимах, сокращающих его ресурс.
Ключевые риски включают попадание влаги и абразивных частиц в цилиндро-поршневую группу, перегрев обмоток электродвигателя из-за постоянной работы, а также коррозию электрических контактов. Упреждающие меры снижают вероятность дорогостоящего ремонта.
Основные профилактические меры
- Контроль герметичности системы: Регулярно проверяйте воздушные магистрали, пневмобаллоны и соединения. Утечки заставляют компрессор включаться чаще, вызывая перегрев и износ.
- Замена воздушного фильтра: Меняйте фильтр компрессора каждые 50-60 тыс. км или при признаках загрязнения. Неочищенный воздух содержит пыль, ускоряющую износ цилиндров и клапанов.
- Диагностика осушителя воздуха: Следите за состоянием адсорбента в осушителе (если установлен отдельно). Насыщенный влагой осушитель пропускает воду в систему, вызывая коррозию внутренних деталей.
- Чистота монтажной зоны: Удаляйте грязь и дорожные реагенты с площадки под компрессор (обычно под капотом или в багажнике). Коррозия креплений и проводки нарушает теплоотвод.
- Проверка дренажного отверстия: Очищайте дренаж компрессора от грязи перед зимним сезоном. Забитый дренаж приводит к скоплению конденсата внутри корпуса.
- Электронный мониторинг: Немедленно устраняйте ошибки пневмоподвески (коды типа C10A*). Сбои датчиков уровня или давления могут провоцировать непрерывную работу компрессора.
Дополнительные рекомендации: Избегайте длительной работы двигателя на холостом ходу при активной коррекции уровня кузова. В условиях бездорожья снижайте скорость на ухабистых участках – частые срабатывания подвески увеличивают нагрузку на компрессор.
Список источников
При подготовке материала о компрессоре пневмоподвески Volkswagen Touareg были использованы следующие типы источников, предоставляющие техническую информацию, практический опыт и данные о запчастях.
Целью было собрать достоверные сведения о расположении агрегата, диагностике неисправностей, процедурах ремонта и замены, а также о совместимых компонентах для различных поколений модели.
Основные категории источников информации
- Официальные руководства по ремонту и обслуживанию (ERS): Электрические схемы, спецификации компонентов, пошаговые процедуры демонтажа/монтажа компрессора (насоса пневмоподвески) и связанных элементов (клапанов N111, ресивера, датчиков уровня).
- Специализированные автомобильные форумы:
- Обсуждения владельцев Volkswagen Touareg (различных лет выпуска, включая платформы PL71 и MLB) на тематических площадках (Drive2, Volkswagen Technical Site и др.).
- Реальные кейсы диагностики типовых неисправностей компрессора (перегрев, течь, износ поршневой группы, заклинивание, коррозия клемм, проблемы с осушителем).
- Отчеты по самостоятельному ремонту (чистка клапанов, замена осушителя, восстановление контактов) и полной замене агрегата.
- Рекомендации по выбору производителей запчастей (оригинал VAG, Febi Bilstein, Metzger, AMK, VDO/Siemens и др.).
- Каталоги интернет-магазинов автозапчастей (Exist.ru, EMEX.ru, Zap-online.ru и аналоги): Данные по оригинальным номерам компрессоров и ремкомплектов для разных модификаций Туарег, информация о взаимозаменяемости, наличие аналогов.
- Технические статьи и руководства от специализированных СТО: Материалы автосервисов, специализирующихся на ремонте пневмоподвесок и автомобилей VAG, описывающие особенности диагностики и замены на конкретных поколениях Touareg.
- Видео-инструкции на платформах (YouTube): Наглядные записи процессов диагностики, снятия и установки компрессора пневмоподвески на Volkswagen Touareg, демонстрирующие расположение и нюансы работы.
- Информация от производителей компонентов пневмоподвески: Технические описания и спецификации компрессоров и ремкомплектов от поставщиков оригинального оборудования и производителей аналогов.
