Компрессорно-конденсаторные блоки - новые технологии для актуальных систем
Статья обновлена: 18.08.2025
Эффективность климатических установок и промышленных холодильных систем напрямую зависит от надежности и технологичности их ключевых компонентов.

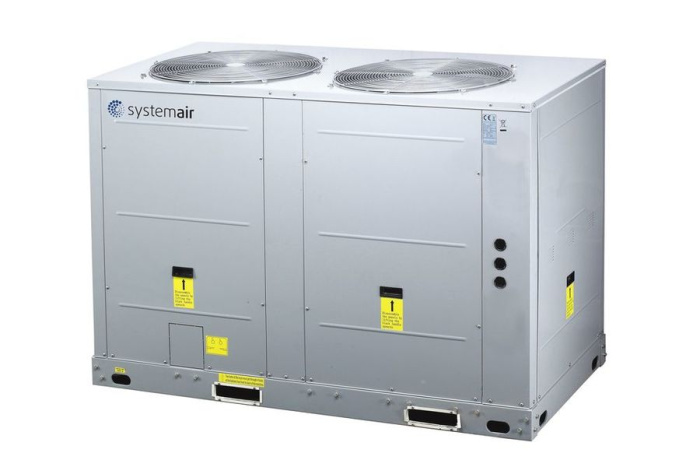

Компрессорно-конденсаторные блоки (ККБ) выступают основой таких систем, объединяя компрессор, конденсатор и управляющую автоматику в единый агрегат. Постоянное совершенствование конструкций и применяемых технологий позволяет ККБ обеспечивать максимальную энергоэффективность, снижать эксплуатационные расходы и соответствовать самым строгим экологическим стандартам.
Гибридные системы с одновременным использованием CO₂ и фреоновых хладагентов
Концепция гибридных систем базируется на оптимальном сочетании преимуществ природного хладагента CO₂ (R744) и современных синтетических фреонов (таких как R448A, R449A, R513A, R454C) в рамках единой холодильной установки. Основные архитектурные решения включают каскадные схемы, где CO₂ работает в низкотемпературном контуре, отводя тепло к высокотемпературному контуру на фреоне, либо параллельные системы, где каждый контур обслуживает свою температурную зону, но использует общий компрессорно-конденсаторный блок (ККБ) с интеллектуальным управлением.
Ключевым элементом таких гибридов являются инновационные ККБ, специально спроектированные для работы с двумя разными хладагентами. Они оснащаются высокоэффективными винтовыми или спиральными компрессорами, оптимизированными теплообменниками (часто с микроканальной технологией для CO₂), усовершенствованными системами управления с алгоритмами, динамически перераспределяющими нагрузку между контурами в зависимости от внешних условий (температура окружающей среды) и внутренних требований к охлаждению.
Преимущества и технологические особенности гибридных систем
Главная ценность гибридов заключается в нивелировании недостатков каждого хладагента при максимизации их сильных сторон:
- Энергоэффективность: Использование CO₂ становится высокоэффективным в условиях низких и средних температур окружающей среды, особенно в режиме транскритического цикла для среднетемпературных нагрузок. Фреоновый контур эффективно берет на себя основную нагрузку в жарком климате, когда эффективность CO₂ падает, либо обслуживает высокотемпературные нагрузки.
- Экологичность: Значительное сокращение прямого (за счет низкого GWP фреонов и нулевого ODP обоих типов) и косвенного (за счет повышения общей энергоэффективности системы) воздействия на окружающую среду. CO₂ имеет GWP=1, а используемые фреоны обычно имеют GWP <1500.
- Надежность и адаптивность: Система сохраняет работоспособность и высокую эффективность в широком диапазоне климатических условий. При выходе из строя одного контура, второй может частично взять на себя нагрузку (в зависимости от архитектуры).
- Снижение заряда: Разделение систем позволяет уменьшить заряд высокого давления (особенно актуально для CO₂) и высокопотенциального фреона в каждом отдельном контуре.
Современные гибридные ККБ оснащаются:
- Интеллектуальными контроллерами, анализирующими температуру конденсации, нагрузку, температуру наружного воздуха и выбирающими оптимальный режим работы (например, переключение между субкритическим и транскритическим циклом CO₂, запуск/останов фреонового контура).
- Эффективными теплообменниками-переохладителями или экономайзерами между контурами в каскаде, повышающими общий COP.
- Усовершенствованными системами регулирования производительности (инверторный привод, ступенчатое управление) компрессоров в обоих контурах.
| Область применения гибрида | Типичная конфигурация | Основное преимущество |
|---|---|---|
| Супермаркеты (средне/низкотемпературные витрины) | Каскад: CO₂ (низкий уровень) / Фреон (высокий уровень) | Высокая эффективность при умеренном климате + работа в жару |
| Промышленное охлаждение (разные температурные зоны) | Параллельные контуры на общем ККБ | Гибкость, оптимизация заряда, обслуживание разных процессов |
| Системы кондиционирования | CO₂ для нагрева воды/фреон для охлаждения воздуха (или наоборот) | Использование тепла конденсации CO₂, общая эффективность |
Таким образом, гибридные системы на базе специализированных компрессорно-конденсаторных блоков представляют собой практичное и перспективное решение, позволяющее уже сегодня эффективно использовать экологичный CO₂, компенсируя его климатические ограничения за счет фреонов, и обеспечивая высокую энергоэффективность и надежность в течение всего года.
Модульная конструкция для наращивания мощности без остановки системы
Модульные компрессорно-конденсаторные блоки (ККБ) спроектированы с возможностью поэтапного подключения дополнительных секций или отдельных модулей непосредственно в процессе эксплуатации холодильной установки. Это реализуется через параллельное соединение независимых компрессорных агрегатов, конденсаторов и систем управления на единой раме или в виде отдельных блоков, объединяемых в единый контур.
Каждый модуль оснащен автономной системой управления с возможностью интеграции в общую сеть контроля, что позволяет централизованно регулировать производительность всей системы. При добавлении новых секций автоматика динамически перераспределяет нагрузку между всеми активными компрессорами, поддерживая заданные параметры хладоснабжения без перебоев в работе потребителей.
Ключевые технологические решения
- Интеллектуальная балансировка нагрузки – алгоритмы автоматического включения/отключения модулей в зависимости от текущей тепловой нагрузки.
- Беспропановая пайка межмодульных соединений – специальные разъемные фланцы для быстрого подключения хладотрассы без остановки циркуляции хладагента.
- Дублированные магистрали – параллельные линии всасывания и нагнетания с переключающими клапанами, обеспечивающие непрерывность работы при интеграции новых компонентов.
| Преимущество | Техническая реализация |
| Масштабируемость мощности | Добавление модулей кратно базовой производительности (например, +25%, +50% к исходной мощности) |
| Отказоустойчивость | Автоматический перевод нагрузки на резервные модули при выходе секции из строя |
| Энергоэффективность | Оптимизация работы компрессоров в частичной нагрузке с отключением незадействованных модулей |
Внедрение системы динамического контроля давления гарантирует стабильность работы при изменении конфигурации: сенсоры в реальном времени корректируют производительность компрессоров при подключении/отсоединении секций. Интеграция осуществляется через стандартизированные интерфейсы (Modbus, BACnet), что упрощает подключение к существующим АСУ ТП без модификации ПО.
Встроенные частотные преобразователи для точного регулирования производительности
Встроенные частотные преобразователи (ЧП) интегрируются непосредственно в компрессорно-конденсаторные блоки (ККБ), обеспечивая плавное изменение скорости вращения двигателя компрессора. Это достигается за счет регулирования частоты и амплитуды питающего напряжения, что позволяет точно адаптировать производительность к текущим нагрузкам системы без скачкообразных включений/выключений.
Технология заменяет традиционное ступенчатое регулирование, устраняя цикличность работы компрессора. Результат – синхронизация холодопроизводительности ККБ с реальным теплопритоком, стабилизация температурных параметров и исключение гидроударов в контуре хладагента при пусковых режимах.
Ключевые функциональные преимущества
- Энергоэффективность: Снижение потребления электроэнергии на 25-50% благодаря работе на оптимальных оборотах и отсутствию пусковых токов
- Динамическое управление: Автоматическая коррекция производительности в диапазоне 15-100% от номинала при изменении нагрузки
- Повышенная надежность: Уменьшение механических нагрузок на подшипники и клапаны за счет плавного пуска/останова
Современные встроенные ЧП оснащаются векторными алгоритмами управления, обеспечивающими точное поддержание крутящего момента даже на низких оборотах. Интеграция с системами BMS через протоколы Modbus, BACnet или LonWorks позволяет реализовать:
- Централизованный мониторинг параметров работы компрессора
- Автоматическую диагностику неисправностей
- Адаптацию к изменениям окружающей среды в реальном времени
| Параметр | Традиционные ККБ | ККБ со встроенным ЧП |
|---|---|---|
| Регулировка производительности | Ступенчатая (ON/OFF) | Беспрерывная плавная |
| Пиковый пусковой ток | До 600% от номинала | Не более 110% |
| Диапазон рабочих режимов | 50-100% | 15-100% |
Инновационные модели включают функции предварительного анализа нагрузки и самообучающиеся алгоритмы, прогнозирующие необходимую холодопроизводительность на основе исторических данных. Это минимизирует инерционность реакции системы и дополнительно сокращает энергозатраты.
Низкотемпературные решения для криогенных применений
Достижение температур ниже -60°C требует специализированных инженерных решений в конструкции компрессорно-конденсаторных блоков. Традиционные хладагенты и схемы не обеспечивают необходимую эффективность и надежность в таких экстремальных условиях.
Инновации сосредоточены на преодолении ограничений вязкости хладагентов, минимизации перепадов давления и обеспечении стабильной работы при сверхнизких температурах. Ключевым аспектом является адаптация компрессоров и теплообменников к работе с современными криогенными хладагентами.
Технологические подходы и компоненты
Для криогенных применений применяются двух- и трехступенчатые каскадные системы, где каждый контур использует оптимальный хладагент. Распространены гибридные схемы с сочетанием фреонов и природных хладагентов (пропан, CO₂, аммиак), обеспечивающие экологичность и энергоэффективность.
Критические инновации:
- Многоступенчатые поршневые и спиральные компрессоры с усиленной изоляцией и криогенными уплотнениями
- Теплообменники с микроребрами и наноструктурированными покрытиями для улучшения теплопередачи
- Электронные расширительные клапаны с прецизионным управлением перегревом при сверхнизких температурах
- Системы рекуперации тепла между контурами каскада
| Параметр | Традиционные решения | Инновационные ККБ |
|---|---|---|
| Минимальная температура | -40°C | -80°C...-150°C |
| COP при -70°C | 0.6-0.8 | 1.2-1.5 |
| Используемые хладагенты | R404A, R508B | R170/R23, R744/R41, R1150 |
Современные блоки интегрируют системы мониторинга с ИИ-алгоритмами, прогнозирующими обледенение теплообменников и оптимизирующими работу каскадов. Применение вакуумной изоляции трубопроводов и антивибрационных систем снижает энергопотери до 15%.
Перспективным направлением являются магнитокалорические системы, где ККБ работают в гибридных установках, обеспечивая температурный диапазон ниже -180°C. Разработки фокусируются на автоматизации регулировок при переходных режимах и повышении холодопроизводительности при пиковых нагрузках.
Бесшумные технологии виброизоляции и шумопоглощения
Шумовая нагрузка компрессорно-конденсаторных блоков формируется механическими вибрациями роторных групп, пульсацией хладагента и аэродинамическими процессами вентиляторов. Эти факторы создают структурный и воздушный шум, распространяющийся по строительным конструкциям и воздуховодам, что критично для медицинских учреждений, офисных зданий и жилых объектов.
Современные решения реализуют комплексный подход: виброизоляция разрывает пути передачи механических колебаний, а шумопоглощение нейтрализует акустические волны. Инновации фокусируются на материалах с нелинейной динамической жесткостью и интеллектуальных системах адаптации к изменяющимся эксплуатационным режимам.
Ключевые инновационные решения
- Активные антивибрационные платформы с пьезоэлектрическими приводами, компенсирующими колебания в реальном времени на основе сигналов датчиков
- Многослойные композитные панели со сотовыми наполнителями и демпфирующими мембранами, рассеивающими энергию звуковых волн
- Виброизоляторы с магнитной левитацией, исключающие прямой контакт компрессора с рамой посредством управляемых электромагнитных полей
- Акустические кожухи с микро-перфорацией и резонансными камерами, настроенными на подавление доминантных частот работы агрегатов
| Технология | Принцип работы | Эффективность снижения шума |
|---|---|---|
| Гибридные демпферы | Сочетание вязкоупругих полимеров и пружинных элементов | До 15 дБ(A) в структурном шуме |
| Акустические резонаторы Гельмгольца | Гашение специфических частот через конструктивные полости | Точечное подавление пиков до 20 дБ |
| Смарт-материалы с памятью формы | Автоматическая регулировка жесткости при изменении нагрузки | Стабильность изоляции при любых режимах работы |
Перспективным направлением является разработка цифровых двойников виброакустики, позволяющих оптимизировать конструкцию корпусов и креплений на этапе проектирования. Системы предиктивной аналитики прогнозируют резонансные явления и автоматически корректируют параметры активных демпферов.
Автоматическая адаптация к перепадам напряжения в электросетях
Современные компрессорно-конденсаторные блоки (ККБ) оснащаются интеллектуальными системами стабилизации, непрерывно анализирующими входящее напряжение через датчики в реальном времени. При отклонениях от номинала (обычно в диапазоне ±15-20%) микропроцессорные контроллеры мгновенно корректируют работу инверторных компрессоров и вентиляторов, оптимизируя энергопотребление без остановки оборудования.
Ключевым элементом выступает динамическое управление частотой вращения двигателей: при скачках напряжения свыше 240В система автоматически снижает мощность компрессора, а при падении ниже 190В – плавно увеличивает производительность вентиляторов конденсатора для сохранения теплосъема. Это исключает срабатывание традиционных реле защиты и аварийные отключения.
Технологические преимущества адаптивных ККБ
- Расширенный рабочий диапазон – функционирование при 165-275В без деградации компонентов
- Энергоэффективность – снижение потребления на 10-18% при нестабильной сети
- Продление ресурса – защита обмоток компрессора от перегрева и межвитковых замыканий
| Параметр | Традиционные ККБ | С адаптацией напряжения |
| Реакция на скачок 250В | Аварийное отключение | Коррекция мощности компрессора на 15% |
| Работа при 180В | Не запускается | Автоусиление вентиляции конденсатора |
| Срок службы клапанов | 3-5 лет | 7+ лет |
Инновационные решения включают двухступенчатую адаптацию: первичную коррекцию мощности силовой платой и резервное переключение на автономный ИБП при критических просадках. Такая архитектура особенно востребована в регионах с нестабильными сетями, гарантируя бесперебойность холодильного цикла и предотвращая потери продукции.
Умная диагностика неисправностей через встроенные сенсоры давления
Встроенные сенсоры давления непрерывно фиксируют параметры хладагента на ключевых участках контура: линии всасывания, нагнетания и перед ТРВ. Анализ динамики изменений в реальном времени позволяет выявлять отклонения от нормальных эксплуатационных режимов. Прецизионные датчики с погрешностью до ±0.5% передают данные на микропроцессорный контроллер, где они сопоставляются с эталонными значениями для конкретной модели блока.
Системы искусственного интеллекта интерпретируют аномалии давления как симптомы конкретных неполадок. Например, падение давления на всасывании при росте температуры нагнетания сигнализирует о недостатке хладагента, а скачкообразные колебания – о наличии неконденсируемых газов. Алгоритмы машинного обучения постоянно совершенствуют диагностическую точность, учитывая исторические данные оборудования и внешние факторы (температура среды, нагрузка).
Ключевые возможности интеллектуальной диагностики
- Автоматическое определение утечек хладагента по градиенту падения давления
- Диагностика засорения фильтров-осушителей через анализ перепада давления
- Выявление неисправностей ТРВ по характерным пульсациям на линии всасывания
- Обнаружение воздушных пробок в конденсаторе по аномальному росту давления конденсации
| Симптом давления | Вероятная неисправность | Алгоритм реакции |
|---|---|---|
| Постепенное снижение на всасывании | Утечка хладагента | Поэтапное снижение производительности + оповещение |
| Резкие скачки на линии нагнетания | Перегрев компрессора | Экстренное отключение + анализ причины сбоя |
| Повышение ΔP на фильтре | Загрязнение осушителя | Формирование графика обслуживания |
Прогностические модели на основе нейронных сетей предвосхищают отказы за 72-120 часов до критического состояния. Система строит тренды изменения рабочих параметров, вычисляя скорость деградации компонентов. При приближении к пороговым значениям генерируются превентивные рекомендации по замене изнашиваемых деталей – клапанов, сенсоров или фильтров.
Интеграция с облачными платформами обеспечивает удалённый мониторинг всех диагностических данных через веб-интерфейс. Технические специалисты получают структурированные отчёты с ранжированием проблем по критичности, что позволяет оптимизировать ресурсы сервисных бригад. Для сложных кейсов реализована функция автоматической загрузки телеметрии в службу поддержки производителя.
Антикоррозийное покрытие теплообменников для агрессивных сред
В условиях эксплуатации с химически активными веществами, морской атмосферой или высоким содержанием солей стандартные материалы теплообменников быстро деградируют, приводя к утечкам хладагента и снижению энергоэффективности систем. Традиционные алюминиевые оребрённые трубки и медные коллекторы особо уязвимы к точечной, щелевой и гальванической коррозии, что сокращает срок службы оборудования до 2-3 лет.
Инновационные решения применяют многослойные защитные покрытия на основе полимерных композитов, керамики и легированных металлов, наносимые методом плазменного напыления или электрофореза. Технологии обеспечивают адгезию слоёв на уровне 25-30 МПа и равномерную толщину в диапазоне 80-200 мкм даже в зонах сложной геометрии, полностью блокируя доступ агрессивных агентов к базовому материалу.
Ключевые инновационные подходы
Гибридные полимер-керамические покрытия сочетают эпоксидные смолы с наночастицами оксида алюминия или циркония. Такая структура повышает стойкость к абразивному износу и термоциклированию до +180°C, сохраняя гибкость при низких температурах.
Технологические преимущества:
- Автоматизированное нанесение роботизированными манипуляторами с точностью ±5 мкм
- Самовосстанавливающиеся микрокапсулы с ингибиторами коррозии в полимерной матрице
- Электропроводящие добавки для катодной защиты стальных элементов
| Тип покрытия | Срок службы (лет) | Диапазон pH | Критическая температура |
|---|---|---|---|
| Эпоксидно-графеновое | 12-15 | 2.0-12.5 | -50°C...+150°C |
| Плазменный нитрид титана | 20+ | 0.5-14.0 | -196°C...+400°C |
Для хладоновых систем с высоким риском кислотного образования при разложении масел применяют катионные электроосаждаемые покрытия с функцией pH-буферизации. Они нейтрализуют ионы водорода на поверхности, предотвращая коррозионное растрескивание медных трубок.
Контроль качества включает:
- Испытания в солевом тумане (2000+ часов по ASTM B117)
- Циклические термоудары от -40°C до +120°C
- Сканирующую электронную микроскопию для выявления микротрещин
Компактные воздухоохлаждаемые блоки для монтажа в ограниченном пространстве
Ограниченные площади технических помещений, кровель и фасадов современных зданий требуют применения специализированных решений. Стандартные конденсаторные блоки зачастую невозможно разместить в стесненных условиях без ущерба для обслуживания или производительности системы.
Специально разработанные компактные воздухоохлаждаемые блоки решают эту проблему за счет оптимизированной компоновки компонентов и уменьшенных габаритных размеров. Они сохраняют полную функциональность стандартных моделей при сокращении занимаемой площади до 30-40%, что позволяет интегрировать их в существующую инфраструктуру без масштабных строительных работ.
Инновационные подходы к миниатюризации
- Вертикальная компоновка теплообменников с V-образным или W-образным расположением для максимального использования высоты вместо площади
- Микроканальные теплообменники с увеличенной плотностью оребрения при уменьшенной толщине секций
- Применение осевых вентиляторов с гидродинамическими лопатками, обеспечивающих высокий воздушный поток при минимальном уровне шума
- Модульная конструкция с выносными элементами управления и компактными компрессорными секциями
Производители достигают снижения габаритов без потери эффективности за счет внедрения инженерных решений. Среди них – оптимизация трассировки хладагентных магистралей внутри блока, использование компрессоров с инверторным управлением переменной производительности и интеллектуальные системы разморозки, не требующие дополнительного пространства.
| Параметр | Традиционный блок | Компактное решение |
|---|---|---|
| Занимаемая площадь (м²) | 2.5-3.5 | 1.2-1.8 |
| Минимальный зазор для обслуживания (мм) | 1000 | 600 |
| Возможность углового монтажа | Нет | Да |
Системы рекуперации тепла конденсации для ГВС
Тепловая энергия, отводимая при конденсации хладагента в компрессорно-конденсаторных блоках (ККБ), традиционно рассеивается в окружающую среду через конденсаторы воздушного или водяного охлаждения. Это приводит к значительным потерям ресурсов, особенно в системах с круглогодичной эксплуатацией, таких как супермаркеты, отели или пищевые производства. Рекуперация этого тепла для нужд горячего водоснабжения (ГВС) представляет собой технологически и экономически обоснованное решение, повышающее общую энергоэффективность объекта.
Современные системы интегрируют теплообменники-рекуператоры в контур ККБ, перехватывая тепло конденсации до его сброса. Теплоноситель (чаще всего вода или водно-гликолевый раствор) циркулирует через рекуператор, нагревается за счет конденсирующегося хладагента и передает тепловую энергию в накопительный бак ГВС через пластинчатый теплообменник. Это позволяет существенно снизить нагрузку на основные источники тепла для ГВС (электрокотлы, газовые водонагреватели) или полностью покрыть базовую потребность в горячей воде в межсезонье.
Ключевые инновации и преимущества
Гибридные схемы управления: Интеллектуальные контроллеры ККБ с поддержкой рекуперации динамически распределяют тепловую нагрузку между конденсатором и рекуператором. Они оптимизируют:
- Давление конденсации в зависимости от температуры нагрева воды в баке ГВС.
- Приоритет рекуперации при наличии потребности в ГВС.
- Переключение на сброс тепла в атмосферу при заполнении бака ГВС.
Компактные высокоэффективные теплообменники: Применяются:
- Пластинчато-ребристые теплообменники из нержавеющей стали или титановых сплавов для агрессивных сред.
- Микроканальные конструкции с увеличенной поверхностью теплообмена.
- Пакетные решения "теплообменник + насосная группа + контроллер" для упрощения монтажа.
Экономический и экологический эффект:
| Параметр | Эффект |
| Энергопотребление на ГВС | Снижение до 50-70% (в зависимости от режима работы холодильной системы) |
| Выбросы CO2 | Сокращение за счет уменьшения работы традиционных нагревателей |
| Срок окупаемости | 2-5 лет (зависит от тарифов на энергоносители и интенсивности использования) |
| Нагрузка на конденсатор | Уменьшение, продление срока службы оборудования |
Интеграция с тепловыми насосами: Системы рекуперации становятся частью комплексных энергоцентров, где ККБ работает в режиме теплового насоса для ГВС в холодный период, используя рекуператор как основной испаритель или дополнительный подогреватель. Этот подход обеспечивает круглогодичную эффективность при минимальных эксплуатационных затратах.
Цифровые интерфейсы интеграции с ПЛК и системами BMS
Современные компрессорно-конденсаторные блоки оснащаются интегрированными цифровыми интерфейсами для бесшовного взаимодействия с промышленными контроллерами (ПЛК) и системами управления зданием (BMS). Это обеспечивает централизованный мониторинг рабочих параметров: температуры кипения/конденсации, давления хладагента, энергопотребления и состояния компонентов в реальном времени. Стандартизированные протоколы передачи данных устраняют необходимость в дополнительных преобразователях сигналов, сокращая точки отказа.
Поддержка открытых коммуникационных протоколов, таких как Modbus RTU/TCP, BACnet MS/TP или IP, CANopen и LonWorks, позволяет интегрировать оборудование в разнородные экосистемы автоматизации. Аппаратные решения включают встроенные RS-485/232 порты, Ethernet-разъемы и беспроводные модули (Wi-Fi, LoRaWAN), обеспечивая гибкость подключения. Шлюзы протоколов на уровне контроллера блока преобразуют внутренние данные в стандартизированные форматы для внешних систем.
Ключевые функциональные возможности
- Удаленная диагностика и предиктивное обслуживание через анализ тенденций рабочих параметров
- Автоматизированное управление холодопроизводительностью по командам BMS/ПЛК
- Аварийные уведомления (SMS/email) при выходе параметров за допустимые границы
- Синхронизация работы нескольких блоков для каскадных систем
| Протокол | Тип сети | Скорость передачи |
|---|---|---|
| Modbus RTU | RS-485 | До 115.2 Кбит/с |
| BACnet IP | Ethernet | 10/100 Мбит/с |
| CANopen | CAN | До 1 Мбит/с |
Встроенные API и веб-серверы предоставляют доступ к настройкам через HTTP/HTTPS, а поддержка OPC UA обеспечивает безопасный обмен данными в промышленных IoT-архитектурах. Цифровые двойники блоков в SCADA-системах визуализируют режимы работы, упрощая операторский контроль. Критически важна реализация кибербезопасности: аутентификация пользователей, шифрование трафика и разделение уровней доступа предотвращают несанкционированное вмешательство.
- Конфигурирование точек данных (Data Points) через ПО производителя
- Физическое подключение кабелей к коммуникационным портам
- Настройка адресации и скорости в BMS/ПЛК
- Валидация тестовыми командами (чтение/запись значений)
Экстренное аварийное охлаждение при отказе основного контура
Отказ основного холодильного контура в критически важных системах (серверные, медицинские учреждения, фармацевтическое производство) создаёт угрозу перегрева оборудования и остановки технологических процессов. Температурный скачок в таких случаях может достигать нескольких градусов в минуту, требуя немедленного реагирования для предотвращения катастрофических последствий.
Инновационные компрессорно-конденсаторные блоки (ККБ) интегрируют резервные схемы аварийного охлаждения, автоматически активируемые при детектировании сбоя. Эти решения обеспечивают переход на альтернативный источник холода без прерывания работы системы, сохраняя температурный режим в допустимых пределах до устранения основной неисправности.
Ключевые технологии и принципы реализации
Дублирующие модули ККБ с функцией "N+1": При отказе основного блока автоматически включается резервный агрегат. Микропроцессорное управление синхронизирует переключение за 10-15 секунд, используя данные с датчиков давления и температуры.
Гибридные системы с аккумуляторами холода:
- Ледяные банки: Запас хладоносителя (чаще всего гликоль) циркулирует через резервный теплообменник
- Фазопереходные материалы: Эвтектические растворы в буферных ёмкостях поглощают избыточное тепло при активации аварийного режима
Схемы экстренного фрикулинга:
- При срабатывании аварии клапаны перенаправляют хладагент в контур с сухими градирнями
- Вентиляторы конденсатора увеличивают обороты для максимального теплоотвода
- При внешней температуре ниже +5°C компрессор отключается, охлаждение осуществляется только за счет окружающего воздуха
| Параметр | Резервный ККБ | Аккумулятор холода | Фрикулинг |
|---|---|---|---|
| Время активации | 10-40 сек | 2-5 мин | 1-3 мин |
| Автономность | Не ограничена | 30-180 мин | Зависит от t° воздуха |
| Энергопотребление | Высокое | Низкое | Минимальное |
Контрольные алгоритмы непрерывно анализируют параметры через IoT-сенсоры, прогнозируя потенциальные отказы. При аварии система самостоятельно определяет оптимальный сценарий охлаждения на основе текущей тепловой нагрузки и доступных ресурсов, минимизируя риск человеческой ошибки.
Каскадные схемы подключения для сверхнизких температур
Каскадные схемы реализуются через последовательное соединение двух или более независимых холодильных контуров, где каждый последующий каскад обеспечивает охлаждение конденсатора предыдущего. Это позволяет достигать температур до -80°C и ниже, что невозможно в одноступенчатых системах из-за пределов сжатия хладагентов и критического перепада давлений.
Верхний каскад (высокотемпературный) использует хладагенты типа R404A или R507, а нижний (низкотемпературный) – R23, R170 или азот, оптимизированные для экстремальных режимов. Теплообменник-конденсатор/испаритель между каскадами обеспечивает теплопередачу без смешения хладагентов, сохраняя стабильность параметров.
Ключевые инновации в каскадных ККБ
Гибридное управление интегрирует частотные преобразователи для компрессоров обоих каскадов. Это позволяет точно регулировать производительность в диапазоне 10-100%, минимизируя пусковые токи и адаптируя систему к переменным нагрузкам.
Энергоэффективные решения включают:
- Рекуперацию тепла от верхнего каскада для подогрева хладоносителя
- Электронные расширительные вентили с динамической коррекцией перегрева
- Каскады с промежуточным охлаждением для снижения работы компрессоров
Безопасность и надежность обеспечиваются многоуровневыми системами защиты:
- Датчики аварийного давления в каждом контуре
- Автоматические перепускные клапаны при обледенении испарителя
- Резервирование компрессоров в критичных применениях
| Параметр | Одноступенчатая схема | Двухкаскадная схема |
|---|---|---|
| Минимальная температура | -40°C | -85°C |
| COP при -70°C | Невозможно | 1.2-1.5 |
| Диапазон регулирования | 40-70% | 10-100% |
Адаптивные алгоритмы анализируют температуру испарения, перегрев и условия окружающей среды, автоматически перераспределяя нагрузку между каскадами. В системах с цифровыми twins технологией прогнозируется износ компонентов, что сокращает простой на 25%.
Многофункциональные вентиляторы с регулируемым шагом лопастей
Технология регулируемого шага лопастей (Variable Pitch Fan – VPF) позволяет динамически изменять геометрию рабочего колеса вентилятора в процессе эксплуатации. Это достигается за счет поворотного механизма, интегрированного в ступицу, который синхронно корректирует угол атаки всех лопастей в зависимости от текущих условий работы системы.
Адаптация угла установки обеспечивает точное соответствие производительности вентилятора мгновенным тепловым нагрузкам на конденсатор. При снижении нагрузки лопасти автоматически переходят в экономичный режим с минимальным углом атаки, что радикально сокращает энергопотребление по сравнению с традиционными решениями на базе частотных преобразователей или гидромуфт.
Ключевые технологические преимущества
- Энергоэффективность до 40%: Оптимальное совпадение характеристик вентилятора с текущим теплосбросом конденсатора
- Расширенный рабочий диапазон: Стабильная работа при экстремальных температурах (от -40°C до +55°C)
- Автоматическое демпфирование вибраций: Динамическая балансировка лопастной группы предотвращает резонансные явления
Интеллектуальные системы управления непрерывно анализируют параметры:
- Давление конденсации
- Температуру окружающей среды
- Ток двигателя
- Скорость вращения ротора
| Параметр | Традиционные вентиляторы | VPF-системы |
| Диапазон регулировки | 40-100% | 15-100% |
| Срок службы подшипников | ≤ 40 000 часов | ≥ 100 000 часов |
| Уровень шума (75% нагрузки) | 82 дБ(А) | 68 дБ(А) |
Конструкция с герметичными камерами поворотного механизма исключает проникновение влаги и абразивных частиц, что обеспечивает бесперебойную работу в агрессивных промышленных средах. Технология VPF интегрируется с системами BMS через протоколы Modbus и BACnet, предоставляя операторам детальную аналитику в реальном времени.
Предварительная настройка параметров под конкретный хладагент
Современные компрессорно-конденсаторные блоки (ККБ) поддерживают работу с различными хладагентами, обладающими уникальными термодинамическими свойствами и требованиями к эксплуатации. Предварительная адаптация параметров оборудования под конкретный тип хладагента (R410A, R32, R454B, R290 и др.) является обязательным этапом перед вводом в эксплуатацию и критически влияет на производительность, безопасность и долговечность системы.
Настройка включает калибровку управляющей электроники под рабочие характеристики выбранного хладагента. Это обеспечивает точное поддержание заданных температурных режимов, корректное управление скоростью компрессора (в инверторных моделях) и вентиляторов конденсатора, а также безопасную работу вентиляционных систем при использовании горючих хладагентов. Без корректной настройки неизбежны падение эффективности, повышенный износ компонентов или аварийные остановки.
Ключевые аспекты настройки
- Давление насыщения: Электронный блок управления (ЭБУ) программируется с кривыми давление-температура (P-T) для точного контроля перегрева и переохлаждения.
- Рабочие пределы: Установка безопасных границ по максимальному/минимальному давлению конденсации и испарения, а также по температуре нагнетания компрессора.
- Управление вентилятором: Настройка алгоритмов регулировки скорости вентилятора конденсатора в зависимости от давления конденсации, характерного для хладагента.
- Защита компрессора: Адаптация параметров защиты от перегрева обмоток и механических перегрузок с учетом термостойкости масла и требований к смазке.
- Режимы оттайки: Корректировка частоты, продолжительности и условий инициации оттайки с учетом разницы температур на испарителе.
Производители закладывают гибкость настроек через сервисное ПО, доступное инсталляторам. Ввод параметров осуществляется:
- Через встроенный интерфейс (панель управления ККБ).
- С помощью внешнего программатора, подключаемого к сервисному порту.
- Путем выбора предустановленного профиля хладагента из меню ЭБУ.
Использование несоответствующего профиля хладагента в настройках приводит к:
| Ошибка | Последствие |
| Некорректный расчет перегрева | Риск "мокрого хода" или перегрева компрессора |
| Неправильное давление конденсации | Снижение COP, перерасход энергии, износ |
| Неадекватная оттайка | Образование льда или излишние циклы разморозки |
| Игнорирование особенностей горючести (A2L, A3) | Нарушение требований пожарной безопасности |
Регулярная проверка актуальности настроек при сервисном обслуживании обязательна, особенно при потенциальной замене хладагента в будущем.
Двухконтурные системы с резервированием критических компонентов
Двухконтурные схемы организации холодильного цикла предусматривают параллельную работу независимых компрессорно-конденсаторных агрегатов, подключенных к единой системе испарителей. Такая архитектура изначально обладает повышенной отказоустойчивостью благодаря распределению нагрузки между контурами. При выходе из строя одного компрессорного блока, оставшиеся модули автоматически берут на себя дополнительную нагрузку, предотвращая полную остановку холодильной установки.
Резервирование критически важных компонентов – таких как компрессоры, вентиляторы конденсаторов, электронные контроллеры и насосы – реализуется через дублирование узлов в каждом контуре. Это обеспечивает "двойную защиту": при поломке элемента в рабочем контуре автоматически активируется его резервный аналог внутри того же контура, а при аварии всего контура включается соседняя независимая линия. Системы управления непрерывно мониторят параметры работы и перераспределяют нагрузку в соответствии с алгоритмами приоритизации.
Ключевые преимущества реализации
- Повышенная живучесть: Отказ одного или нескольких компонентов не приводит к остановке холодильного процесса благодаря автоматическому переключению на резервные модули
- Гибкость обслуживания: Техническое обслуживание и ремонт выполняются без остановки системы за счет поочередного отключения контуров
- Адаптивная производительность: Интеллектуальное управление регулирует загрузку контуров в зависимости от текущей тепловой нагрузки, снижая энергопотребление
- Масштабируемость: Возможность поэтапного наращивания мощности добавлением новых компрессорно-конденсаторных модулей
Современные решения используют цифровые контроллеры с функциями прогнозирования отказов на основе анализа вибрации, температурных градиентов и потребляемого тока. Данные передаются в системы диспетчеризации для формирования превентивных уведомлений. При проектировании применяется модульный принцип: стандартизированные блоки компрессоров, конденсаторов и шкафов управления унифицированы для быстрой замены.
| Резервируемый компонент | Схема дублирования | Эффект при отказе |
|---|---|---|
| Компрессор | N+1 в каждом контуре | Мощность контура сохраняется на 100% |
| Вентиляторы конденсатора | Двойной комплект на секцию | Производительность теплоотдачи не снижается |
| Платы управления | Горячий резерв с автоматическим переключением | Непрерывность контроля параметров |
| Насосы хладоносителя | Параллельная установка с общей магистралью | Стабильность циркуляции вторичного контура |
Внедрение двухконтурных систем с резервированием особенно критично для объектов с непрерывным технологическим циклом: медицинских учреждений, центров обработки данных, пищевых производств. Снижение рисков аварийных простоев компенсирует первоначальные инвестиции в избыточное оборудование за счет предотвращения ущерба от остановки основных процессов.
Защита от "влажного хода" компрессора при перепадах нагрузки
"Влажный ход" возникает при попадании жидкого хладагента в картер компрессора, вызывая гидроудар, механическое разрушение клапанов и подшипников. Особенно критичен этот режим при резких снижениях нагрузки, когда неиспарившийся хладагент стекает в компрессор из магистралей.
Перепады нагрузки в современных системах (например, при работе тепловых насосов или в мультизональных VRF-системах) многократно увеличивают риск "влажного хода". Динамичное изменение производительности требует интеллектуальных методов защиты, выходящих за рамки простых реле низкого давления.
Инновационные методы защиты
Программируемые контроллеры с динамической адаптацией анализируют в реальном времени:
- Температуру всасываемого пара и стенок картера
- Скорость изменения нагрузки (dP/dt)
- Историю циклов работы компрессора
Алгоритмы прогнозирования на основе машинного обучения предупреждают риск за 10-15 секунд до критического состояния. При угрозе "влажного хода" система:
- Плавно снижает производительность вентиляторов конденсатора
- Включает электронные ТРВ в аварийном режиме осушения
- Активирует контур рециркуляции масла
Гибридные схемы управления комбинируют аппаратные и программные решения:
| Технология | Принцип действия | Эффективность при скачках нагрузки |
| Соленоидные дренажные клапаны | Принудительный сброс жидкости из картера | До 85% |
| Инфракрасные сенсоры влажности пара | Непрерывный контроль состояния хладагента на линии всасывания | 92-95% |
| Системы с импульсным подогревом картера | Локальный нагрев масла перед пуском | 78-82% |
Энергоэффективные решения исключают постоянный подогрев картера. Современные блоки используют ток двигателя компрессора как индикатор нагрузки – резкое падение силы тока сигнализирует о начале опасного режима. Интеграция с BMS позволяет прогнозировать перепады нагрузки на основе внешних данных (погода, график работы здания).
Мобильные контейнерные исполнения для временных объектов
Мобильные контейнерные решения обеспечивают быстрый монтаж климатических систем на временных площадках без капитального строительства. Контейнерные ККБ поставляются в заводской готовности с предустановленным оборудованием: компрессорами, конденсаторами, системами управления и безопасности. Такая конструкция позволяет оперативно развертывать системы кондиционирования или охлаждения на строительных объектах, выставочных площадках или аварийных локациях.
Герметичные корпуса из сэндвич-панелей с антикоррозионным покрытием обеспечивают защиту оборудования от агрессивных сред и перепадов температур. Компоновка включает интегрированные виброизоляторы и шумопоглощающие материалы, снижающие уровень вибраций до 25 дБ. Стандартные контейнеры адаптированы под транспортировку автомобильным или морским транспортом с сохранением работоспособности при наклонах до 30°.
Ключевые технологические преимущества
Энергоэффективные решения включают каскадные схемы подключения компрессоров с частотным регулированием, что позволяет снизить энергопотребление на 15-40% в зависимости от нагрузки. Интеллектуальные контроллеры автоматически адаптируют работу оборудования при изменении наружной температуры от -40°C до +55°C.
- Типовые конфигурации мощностью:
- 20-100 кВт (одноконтейнерные)
- 100-500 кВт (модульные сборки)
- Гибкие варианты интеграции:
- Подключение к чиллерам
- Совмещение с фанкойлами
- Работа с VRV-системами
| Характеристика | Преимущество |
|---|---|
| Время ввода в эксплуатацию | ≤ 4 часов |
| Ресурс работы | до 100 000 часов |
| Диапазон влажности | 5-95% без деградации |
Инновационные системы мониторинга передают данные о работе оборудования через GSM или Ethernet, обеспечивая прогнозирование технического обслуживания. Встроенные резервные линии хладагента позволяют производить замену контуров без остановки оборудования, что критично для медицинских или серверных объектов.
Энергосберегающие винтовые компрессоры с масляным инжектированием
Ключевым преимуществом современных винтовых компрессоров с масляным инжектированием является их высокая энергоэффективность, достигаемая за счет уникальной конструкции роторов и оптимизированного процесса сжатия. Инжекция масла непосредственно в рабочую полость обеспечивает эффективное отведение тепла, минимизируя тепловые потери и снижая потребляемую мощность на 15-25% по сравнению с поршневыми аналогами.
Масляная пленка выполняет тройную функцию: герметизирует зазоры между роторами, смазывает подшипники и поглощает до 80% тепла сжатия. Это позволяет эксплуатировать оборудование в режиме continuous operation без риска перегрева, а интегрированные системы рекуперации тепла преобразуют избыточную энергию в горячую воду или пар для технологических нужд.
Инновационные решения
Производители внедряют ряд технологических усовершенствований:
- Бесступенчатое регулирование через частотно-регулируемые приводы (ЧРП), синхронизирующие производительность с текущей нагрузкой системы
- Цифровые контроллеры с алгоритмами адаптивного управления, оптимизирующими давление в режиме реального времени
- Эксцентриковые механизмы плавного изменения степени сжатия для снижения потерь на частичных нагрузках
| Технология | Эффект энергосбережения |
|---|---|
| Трехмерный профиль роторов Sigma | Снижение утечек на 18% |
| Низкооборотные электродвигатели (< 1500 об/мин) | Сокращение механических потерь на 12% |
| Керамические подшипники | Уменьшение трения на 7% |
Важным аспектом остается интеллектуальная система сепарации масла: многоступенчатые циклоны и коалесцирующие фильтры с нанопористыми мембранами обеспечивают содержание масла в сжатом воздухе ≤ 0.01 ppm. Это исключает необходимость дополнительной очистки и снижает эксплуатационные затраты.
Автономная работа от альтернативных источников энергии
Интеграция компрессорно-конденсаторных блоков (ККБ) с возобновляемыми источниками энергии открывает новые возможности для климатических систем в удалённых или энергодефицитных локациях. Современные инверторные технологии и адаптивные алгоритмы управления позволяют эффективно преобразовывать нестабильную энергию солнца или ветра в стабильное питание для компрессоров и вентиляторов.
Ключевым аспектом является оптимизация энергопотребления ККБ под изменчивые параметры альтернативных источников. Это достигается за счёт динамической регулировки производительности компрессора, интеллектуального управления скоростью вентиляторов конденсатора и использования буферных аккумуляторных систем для сглаживания пиковых нагрузок.
Технические решения и их особенности
Гибридные схемы питания сочетают несколько источников для бесперебойной работы:
- Солнечные панели с MPPT-контроллерами для максимального съёма энергии
- Ветрогенераторы малой мощности с адаптивными преобразователями
- Геотермальные контуры в качестве низкопотенциального источника тепла
Системы накопления энергии решают проблему непостоянства генерации:
- Литий-ионные аккумуляторы для кратковременной компенсации провалов
- Проточные редокс-батареи для длительного хранения излишков
- Криогенные накопители на основе сжиженного воздуха
| Технология | Преимущества для ККБ | Ограничения |
|---|---|---|
| DC-сети на солнечной энергии | Прямое подключение к инверторным компрессорам | Требует дублирования источников |
| Водородные топливные элементы | Высокая автономность (до 72 часов) | Сложность утилизации тепла |
| МикроГТД на биогазе | Когенерация холода и электричества | Шумовые характеристики |
Умное управление реализуется через IoT-платформы, анализирующие прогноз погоды, уровень заряда накопителей и текущую тепловую нагрузку. Это позволяет предварительно охлаждать теплоносители в периоды избыточной генерации, снижая пиковое потребление на 30-45%.
Пылезащищённые кожухи для эксплуатации в промзонах
Промышленные зоны характеризуются повышенным содержанием мелкодисперсной пыли, абразивных частиц и агрессивных загрязнителей в воздушной среде. Эти факторы критически воздействуют на компрессорно-конденсаторные блоки, приводя к засорению теплообменников, износу подвижных частей компрессора и снижению эффективности теплоотдачи.
Специализированные пылезащищённые кожухи создают физический барьер между оборудованием и внешней средой. Конструкции обеспечивают герметизацию узлов ККБ без нарушения требований к вентиляции и сервисному доступу, что принципиально для стабильной работы в условиях цементных производств, горно-обогатительных комбинатов или металлургических предприятий.
Ключевые инженерные решения
Современные кожухи интегрируют многоуровневую защиту:
- Многослойные фильтрующие системы: Каскадная очистка воздуха с использованием префильтров класса G4 и финишных фильтров F7-F9, задерживающих частицы размером от 0.1 мкм.
- Динамические уплотнения: Лабиринтные и магнитные уплотнения на вентиляционных решётках, исключающие проникновение пыли при работе вентиляторов.
- Автоматизированная очистка: Системы импульсной продувки фильтров сжатым воздухом и дренажные каналы для удаления загрязнений.
| Материалы исполнения | Степень защиты (IP) | Дополнительные опции |
| Оцинкованная сталь с полимерным покрытием | IP55/IP65 | Антикоррозийная обработка сварных швов |
| Алюминиевые сплавы | IP54/IP66 | Термоизолирующие вкладыши |
| Нержавеющая сталь AISI 304/316 | IP66/IP67 | Взрывозащищённое исполнение |
Инновацией стало применение сенсорного мониторинга засорённости фильтров. Датчики перепада давления в реальном времени передают данные на контроллер, активирующий очистку или сигнализирующий о необходимости обслуживания. Это исключает простои оборудования из-за снижения воздушного потока.
Конструкции проектируются с учётом ремонтопригодности: быстросъёмные панели и раздвижные секции обеспечивают доступ к компонентам ККБ без демонтажа кожуха. Геометрия корпуса оптимизируется под аэродинамические потоки для минимизации сопротивления и энергопотерь.
Комбинированные испарительно-конденсаторные блоки "всё в одном"
Данные блоки интегрируют функции конденсации и испарения в едином компактном корпусе, устраняя необходимость раздельного монтажа компонентов. Конструкция объединяет компрессор, конденсатор воздушного охлаждения, ресивер и пластинчатый теплообменник, выполняющий роль испарителя. Это обеспечивает прямую циркуляцию хладагента между секциями без межблочных трубопроводов.
Ключевым преимуществом является минимизация риска утечек и упрощение монтажа за счёт заводской заправки хладагентом и предустановленной автоматики. Блоки адаптированы для работы с чиллерами, охладителями жидкости и системами точного кондиционирования, обеспечивая стабильный теплосъём при компактных габаритах.
Технологические особенности
Инновационность решений проявляется в нескольких аспектах:
- Энергоэффективность: Автоматическая регулировка скорости вентиляторов и компрессоров в зависимости от нагрузки
- Гибкость конфигурации: Возможность каскадного соединения блоков для увеличения мощности
- Шумоподавление: Применение низкооборотных вентиляторов с аэродинамическими лопатками
Варианты исполнения включают:
- Вертикальные модели для помещений с ограниченной площадью
- Горизонтальные установки для монтажа на технических балконах
- Всепогодное исполнение с антикоррозионным покрытием
| Параметр | Традиционные блоки | Комбинированные блоки |
| Время монтажа | 4-6 часов | 1-2 часа |
| Трассировка магистралей | Требуется | Не требуется |
| Объём хладагента | Индивидуальный расчёт | Заводская заправка |
Современные модели оснащаются IoT-датчиками для мониторинга давления, температуры и энергопотребления в реальном времени. Это позволяет прогнозировать техобслуживание и оптимизировать режимы работы через интеграцию с системами управления зданием.
Список источников
При подготовке материалов о современных компрессорно-конденсаторных блоках были изучены профильные научные публикации, техническая документация производителей и актуальные отраслевые стандарты. Особое внимание уделено патентным разработкам и анализу энергоэффективных решений последних лет.
Ниже представлен перечень ключевых источников, отражающих инновационные аспекты конструкции, управления и применения ККБ в системах кондиционирования и холодильной технике. Все материалы доступны в открытых научных базах данных и официальных изданиях.
- ASHRAE Handbook – HVAC Systems and Equipment (2020) Глава 38: Компрессоры
- Патент RU 2756784C1 "Инверторный компрессорно-конденсаторный блок с адаптивным управлением" (2021)
- Ерохин М.Н. "Энергоэффективные холодильные системы" – М.: КолосС, 2022. Раздел 4.3
- Отчет Eurovent "Тенденции развития ККБ с низким ПГП" (2023)
- ГОСТ Р 56731-2022 "Блоки компрессорно-конденсаторные. Методы испытаний"
- International Journal of Refrigeration Том 115: Оптимизация теплопередачи в микроканальных конденсаторах (2022)
- Каталог инженерных решений Emerson Climate Technologies "ККБ с регулируемой производительностью" (2023)
