Кондиционер автомобиля - конструкция и рабочий процесс
Статья обновлена: 18.08.2025
Система кондиционирования современного автомобиля представляет собой замкнутый герметичный контур, заполненный хладагентом и компрессорным маслом. Основная задача системы – отбор тепловой энергии из салона и её рассеивание в атмосферу.
Ключевыми компонентами кондиционера являются компрессор, конденсатор, ресивер-осушитель, терморегулирующий вентиль и испаритель. Хладагент циркулирует по системе, последовательно меняя агрегатное состояние под воздействием давления и температуры.
Принцип работы основан на физических свойствах хладагента поглощать тепло при испарении и выделять его при конденсации. Цикл начинается с компрессора, создающего давление для движения фреона по магистралям.

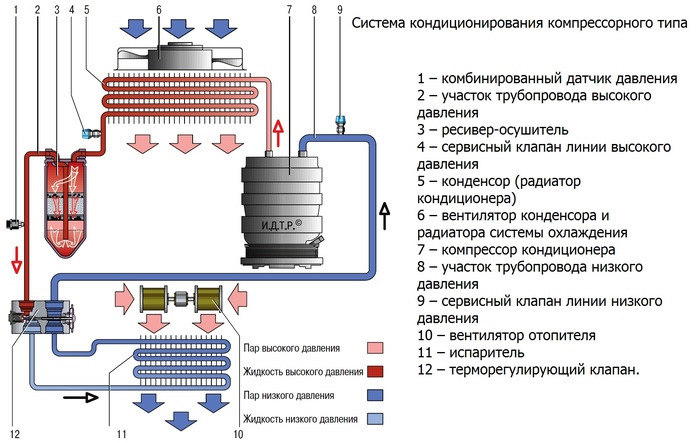

Принцип циркуляции и преобразования хладагента в системе
Цикл начинается с компрессора, который всасывает газообразный хладагент низкого давления и температуры из испарителя. Компрессор сжимает хладагент, резко повышая его давление и температуру. Нагревшийся газ под высоким давлением поступает в конденсатор, расположенный перед радиатором двигателя.
В конденсаторе происходит охлаждение горячего газа потоком встречного воздуха (или вентилятором). Хладагент отдает тепло окружающей среде и конденсируется, переходя в жидкое состояние под высоким давлением. Далее жидкость проходит через ресивер-осушитель, где очищается от влаги и примесей.
Фазовые переходы и теплопередача
Очищенный жидкий хладагент направляется к терморегулирующему вентилю (ТРВ) или расширительной трубке. Здесь происходит резкое снижение давления, в результате чего часть жидкости мгновенно испаряется, охлаждая оставшуюся массу хладагента. Образовавшаяся холодная парожидкостная смесь низкого давления поступает в испаритель, расположенный в салоне автомобиля.
| Компонент | Функция | Состояние хладагента |
|---|---|---|
| Компрессор | Сжатие газа, повышение давления | Газ (высокое давление) |
| Конденсатор | Охлаждение и конденсация | Газ → Жидкость |
| Ресивер-осушитель | Фильтрация и осушение | Жидкость (высокое давление) |
| ТРВ / Расширительная трубка | Дросселирование, снижение давления | Жидкость → Парожидкостная смесь |
| Испаритель | Поглощение тепла из салона | Жидкость → Газ (низкое давление) |
В испарителе хладагент полностью переходит в газообразное состояние, активно поглощая тепловую энергию из воздуха, обдувающего ребра теплообменника. Вентилятор прогоняет охлажденный воздух в салон. Цикл замыкается возвратом газообразного хладагента низкого давления в компрессор для повторного сжатия.
Ключевые физические процессы:
- Сжатие: Преобразование механической энергии в тепловую (рост температуры газа)
- Конденсация: Отвод тепла в окружающую среду (фазовый переход газ→жидкость)
- Испарение: Поглощение тепла из салона (фазовый переход жидкость→газ)
Работа компрессора: включение, сжатие фреона и защита от перегрузок
Включение компрессора происходит по сигналу электронного блока управления (ЭБУ) после активации кондиционера в салоне. Электромагнитная муфта при этом замыкает приводной ремень с валом компрессора, передавая крутящий момент от двигателя автомобиля.
Сжатие фреона реализуется через поршневую или спиральную систему внутри компрессора. Газообразный хладагент низкого давления (3-5 бар) всасывается из испарителя, сжимается до 15-25 бар, нагревается и направляется в конденсатор для охлаждения и перехода в жидкую фазу.
Защитные механизмы компрессора
Ключевые системы предотвращения повреждений:
- Термодатчик перегрева – отключает муфту при температуре корпуса >120°C
- Реле высокого давления – размыкает цепь при скачках давления (>30 бар)
- Клапан избыточного давления – аварийный сброс фреона при критических значениях
| Параметр | Норма | Аварийное отключение |
|---|---|---|
| Давление нагнетания | 15-25 бар | >30 бар |
| Температура корпуса | 80-100°C | >120°C |
Важно: Неисправность защиты приводит к заклиниванию вала или разрушению поршневой группы из-за масляного голодания или гидроудара.
Функции конденсатора и испарителя в теплообмене
Конденсатор выполняет роль теплоотводящего элемента. В него поступает перегретый газообразный хладагент высокого давления из компрессора. При обдуве встречным воздухом (через радиаторную решетку автомобиля) хладагент отдает тепло окружающей среде, конденсируется и переходит в жидкое состояние. Этот процесс сопровождается существенным снижением температуры вещества при сохранении высокого давления.
Испаритель действует как теплопоглощающий компонент. Сюда поступает жидкий хладагент низкого давления после прохождения через расширительный клапан. При обдуве воздухом из салона автомобиля хладагент активно забирает тепловую энергию, испаряется и переходит в газообразную фазу. Это обеспечивает охлаждение воздушного потока, который затем подается в салон через вентиляционные отверстия.
Сравнительная характеристика
| Параметр | Конденсатор | Испаритель |
|---|---|---|
| Тип теплообмена | Отвод тепла в атмосферу | Поглощение тепла из салона |
| Фазовое превращение хладагента | Газ → Жидкость (конденсация) | Жидкость → Газ (испарение) |
| Рабочее давление | Высокое | Низкое |
| Температура поверхности | Горячая (50-70°C) | Холодная (0-10°C) |
Ключевые последствия неисправностей:
- Загрязнение конденсатора: снижение эффективности теплоотдачи → рост давления в системе → перегрев компрессора
- Обмерзание испарителя: блокировка воздушного потока → уменьшение холодопроизводительности → риск гидроудара
Управление климатом: кнопки на панели, датчики температуры и их взаимодействие
Панель управления содержит механические или сенсорные элементы: регулятор температуры (обычно синий/красный сектор), переключатель скорости вентилятора, кнопки выбора режима обдува (лобовое стекло, ноги, лицо), клавишу рециркуляции воздуха, индикатор включения компрессора AC и кнопку авторежима. Отдельные регуляторы управляют распределением воздушных потоков между дефлекторами.
Система использует датчики температуры в салоне (часто за зеркалом заднего вида или в панели приборов) и наружный датчик (за бампером/радиатором). Дополнительно устанавливаются датчики солнечной радиации на торпедо и температуры испарителя. ЭБУ климата непрерывно считывает их показания для анализа тепловой нагрузки.
Принцип взаимодействия компонентов
При установке целевой температуры водителем ЭБУ сопоставляет её с данными датчиков, рассчитывая необходимую мощность охлаждения/обогрева. Например:
- При активации AUTO система самостоятельно регулирует скорость вентилятора, положение заслонок и работу компрессора
- Датчик солнечной радиации корректирует мощность обдува при нагреве салона солнцем
- Датчик испарителя предотвращает обмерзание, отключая компрессор при достижении +3°C
В продвинутых системах алгоритмы учитывают инерционность процессов: при резком изменении наружной температуры ЭБУ пропорционально увеличивает производительность вентилятора. Кнопка рециркуляции временно блокирует забор наружного воздуха для быстрого достижения заданных параметров.
| Датчик | Местоположение | Функция в управлении |
| Салонный | Торпедо/потолок | Основной контроль температуры воздуха |
| Наружный | Перед радиатором | Корректировка мощности климат-контроля |
| Солнечный | Торпедо | Компенсация тепловой нагрузки от солнца |
