Конструкция двигателя ЗМЗ 406

Статья обновлена: 18.08.2025

Двигатель ЗМЗ-406 – бензиновый силовой агрегат производства Заволжского моторного завода, широко применявшийся на автомобилях ГАЗ (Волга, Газель). Конструкция включает ряд характерных инженерных решений.

Понимание устройства этого мотора критически важно для грамотного обслуживания, диагностики и ремонта. В статье последовательно разберем компоновку, основные системы и ключевые компоненты силовой установки.

Блок цилиндров ЗМЗ 406: материал, гильзовка, посадочные точки

Блок цилиндров двигателя ЗМЗ 406 изготавливается из высокопрочного серого чугуна марки СЧ20. Этот материал обеспечивает оптимальное сочетание жесткости, износостойкости и демпфирующих свойств. Конструкция включает интегрированные каналы системы охлаждения и масляные магистрали, а также опорные постели коленчатого вала с точной механической обработкой.

В блоке применена схема "сухой" гильзовки цилиндров. Тонкостенные гильзы (толщина стенки 1.5 мм) из легированного чугуна запрессовываются в расточенные гнёзда блока с натягом 0.03-0.05 мм. Посадка гильз осуществляется по верхнему и нижнему поясам, при этом отсутствует прямой контакт гильз с охлаждающей жидкостью – теплоотвод происходит через материал блока.

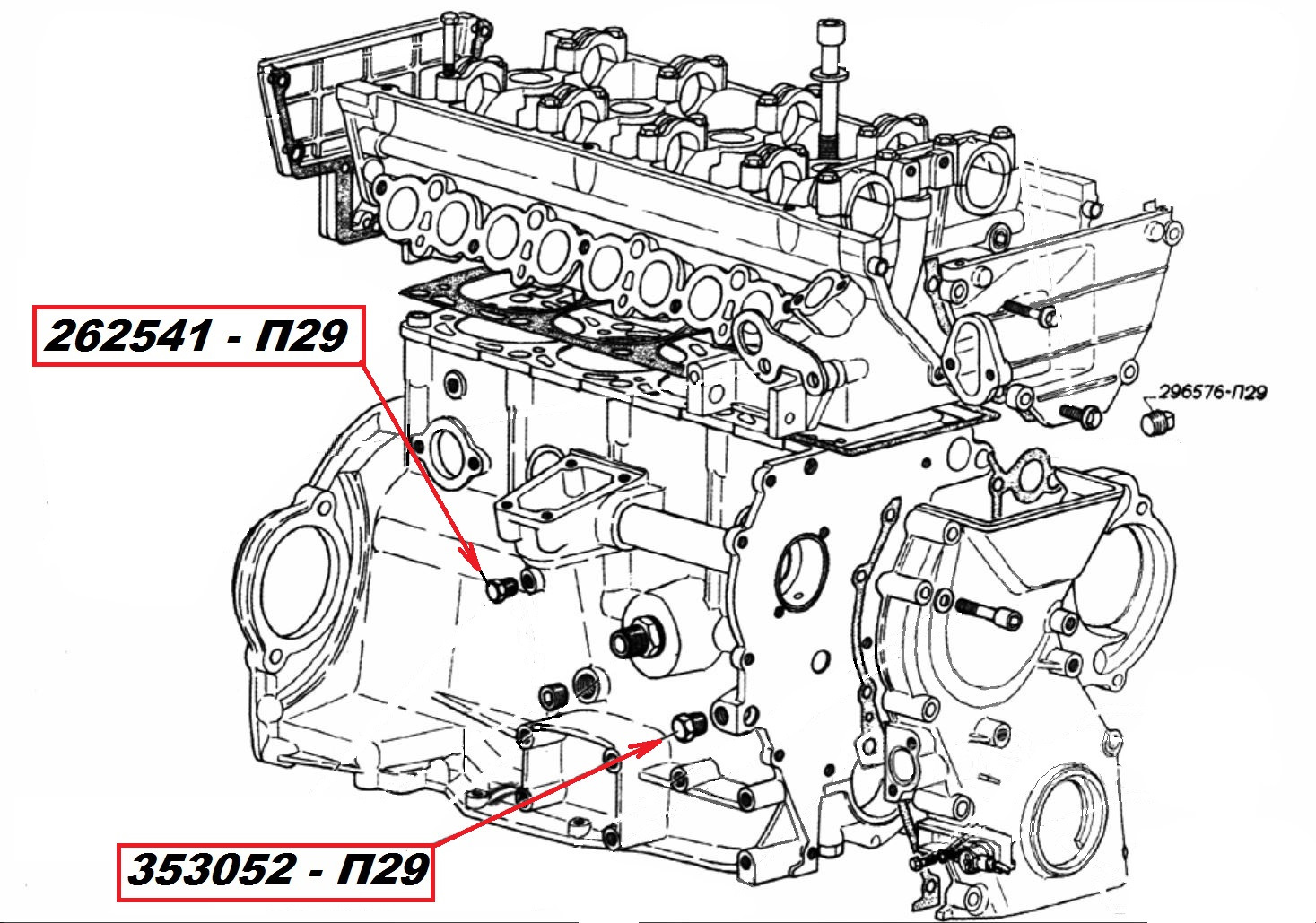

Ключевые посадочные точки блока

Компонент	Тип крепления	Особенности
Головка блока цилиндров (ГБЦ)	14 болтов М12	Двухрядное расположение с усилением в зоне газовых каналов
Крышки коренных подшипников	2 болта М10 на каждую крышку	Обработанные в сборе с блоком, установка строго по меткам
Масляный поддон	19 болтов М8	Фланцевое соединение с герметиком по периметру
Передняя крышка привода ГРМ	10 болтов М6	С установкой резинового уплотнителя в паз
Водяной насос	3 болта М8	С прокладкой и совмещением с патрубком охлаждения
Кронштейн генератора	2 болта М10	Резьбовые отверстия на правой стенке блока

Дополнительные точки включают крепления кронштейнов балансирного вала, датчиков системы управления двигателем, подвода маслопроводов и топливных трубок. Все резьбовые соединения выполнены в усиленных приливах блока с калиброванными отверстиями.

Коленчатый вал ЗМЗ 406: конструкция опор и балансировка

Коленчатый вал двигателя ЗМЗ 406 – цельнокованая пятиопорная конструкция из высокопрочного чугуна. Он оснащен четырьмя шатунными шейками, расположенными в двух плоскостях под углом 90° друг к другу (порядок работы цилиндров 1-3-4-2). Опорные (коренные) шейки вала вращаются в тонкостенных сталеалюминиевых вкладышах, установленных в постелях блока цилиндров и крышках коренных подшипников. Крышки крепятся к блоку мощными болтами, создавая жесткую опорную систему.

Для уравновешивания сил инерции вращающихся масс и моментов от сил инерции первого порядка неуравновешенных возвратно-поступательных масс на коленчатом валу выполнены противовесы. Они отлиты заодно с валом и расположены на щеках, противоположных шатунным шейкам. Однако этого недостаточно для полной балансировки агрегата из-за особенностей рядной 4-цилиндровой схемы.

Балансировка коленчатого вала в сборе

Окончательная балансировка коленчатого вала двигателя ЗМЗ 406 является сборочной операцией. Вал балансируется не отдельно, а в комплекте с:

Маховиком: Крепится болтами к специальному фланцу на заднем конце вала.
Ведомым диском сцепления (нажимным диском): Устанавливается на маховик.
Демпфером крутильных колебаний (гасителем крутильных колебаний): Устанавливается на носке вала (передний конец).

Собранный узел (коленвал + маховик + сцепление + демпфер) динамически балансируется на специальном станке как единое целое. Дисбаланс устраняется высверливанием металла в строго определенных местах:

На маховике: Сверловка производится по торцевой поверхности, обращенной к блоку двигателя, в районе его внешнего диаметра.
На противовесах коленчатого вала: Сверловка выполняется на боковых поверхностях противовесов.

Такая комплексная балансировка всего вращающегося узла критически важна для обеспечения плавной работы двигателя, снижения вибраций и предотвращения преждевременного износа коренных и шатунных подшипников.

Параметры шеек коленчатого вала ЗМЗ 406:

Тип шейки	Номинальный диаметр, мм	Количество
Коренная (опорная) шейка	66.000 - 66.022	5
Шатунная шейка	55.000 - 55.022	4

Поршневая группа ЗМЗ 406: длина юбки и профиль канавок

Поршень двигателя ЗМЗ 406 выполнен из алюминиевого сплава с микрокремниевым упрочнением. Юбка поршня имеет овальную форму в поперечном сечении и бочкообразную – в продольном, что обеспечивает оптимальный тепловой зазор и снижает шум при работе. Длина юбки составляет порядка 60 мм, что является компромиссом для снижения трения без ущерба стабильности положения поршня в цилиндре.

Конструкция включает три канавки под поршневые кольца. Верхняя канавка под газонепроницаемое компрессионное кольцо усилена чугунной вставкой для повышения жаропрочности. Профили канавок спроектированы с учетом теплового расширения и предотвращения закоксовывания: стенки выполнены под углом 7° с радиальными поднутрениями в зоне замка, что улучшает прилегание колец и отвод тепла от днища.

Ключевые особенности канавок

Верхняя канавка: Трапециевидный профиль с чугунной вставкой. Угол наклона стенок 15° для самоочистки от нагара.
Средняя канавка: Прямоугольная форма с фасками на внутренней кромке, снижающими напряжения при термоциклировании.
Маслосъемная канавка: Оснащена дренажными отверстиями диаметром 1.8 мм (по 8 шт. на поршень) для отвода излишков масла.

Параметр	Значение
Глубина верхней канавки	2.5 мм
Ширина маслосъемной канавки	4.0 мм
Диаметр дренажных отверстий	1.8 мм

Распредвалы двигателя ЗМЗ 406: профиль кулачков и фазы газораспределения

Двигатель ЗМЗ 406 оснащен двумя верхними распредвалами (DOHC), изготовленными из чугуна: отдельно для впускных и выпускных клапанов. Валы установлены в алюминиевой головке блока на подшипниках скольжения и приводятся зубчатым ремнем от коленвала через промежуточный шкив. Осевой люфт валов фиксируется упорными фланцами.

Каждый распредвал содержит по восемь кулачков, воздействующих на гидравлические толкатели клапанов через стальные регулировочные шайбы. Профиль кулачков определяет скорость подъема клапана, высоту открытия и продолжительность фазы, напрямую влияя на наполнение цилиндров и эффективность газообмена.

Профиль кулачков

Профили впускного и выпускного распредвалов различаются для оптимизации работы фаз газораспределения:

Впускной вал: Кулачки имеют более "крутой" профиль для быстрого открытия клапанов и увеличения времени наполнения цилиндров.
Выпускной вал: Профиль спроектирован для плавного закрытия клапанов с целью улучшения очистки цилиндров от отработавших газов.

Фазы газораспределения

Стандартные фазы для ЗМЗ 406 (при зазоре 0.35 мм) приведены в таблице:

Вал	Начало открытия	Окончание закрытия	Продолжительность
Впускной	18° до ВМТ	54° после НМТ	252°
Выпускной	54° до НМТ	18° после ВМТ	252°

Ключевые особенности фаз:

Перекрытие клапанов (одновременное открытие впускных и выпускных клапанов вблизи ВМТ) составляет 36°.
Фазы обеспечивают баланс между мощностью на высоких оборотах и стабильностью работы на холостом ходу.
Изменение фаз возможно только заменой распредвалов на тюнинговые версии с иным профилем кулачков.

Точность установки фаз критична и регулируется метками на шкивах распредвалов, коленвала и промежуточного вала при монтаже ремня ГРМ. Отклонение приводит к снижению мощности и детонации.

Головка блока цилиндров ЗМЗ 406: конструкция камер сгорания

Камеры сгорания ЗМЗ 406 выполнены непосредственно в теле алюминиевой головки блока цилиндров методом фрезерования. Они имеют клиновидную форму, оптимизированную для обеспечения высокой степени сжатия (9.3) и эффективного вихреобразования топливно-воздушной смеси.

Центральное расположение свечи зажигания в каждой камере обеспечивает короткий фронт пламени и равномерное распространение горения. Впускные и выпускные клапаны размещены под углом 21° друг к другу относительно оси цилиндра, что формирует компактную зону горения с минимальными тепловыми потерями.

Ключевые особенности конструкции

Форма клина: Способствует интенсивному завихрению смеси при такте сжатия
Расположение клапанов: Впускные (Ø 41.5 мм) и выпускные (Ø 35.5 мм) с V-образным расположением
Охлаждение: Контур жидкостного охлаждения вокруг камер с форсированными каналами
Уплотнение Стальные седла клапанов запрессованы с натягом

Герметичность обеспечивается медно-асбестовыми прокладками ГБЦ, рассчитанными на высокое давление в цилиндрах. Точная обработка привалочной плоскости исключает прорыв газов и утечки охлаждающей жидкости при рабочих температурах до 110°C.

Клапанный механизм ЗМЗ 406: размеры тарелок и регулировка зазоров

Клапанный механизм двигателя ЗМЗ 406 включает 8 клапанов (по 2 на цилиндр) с гидрокомпенсаторами до 2003 года выпуска, а в более поздних версиях – механическую регулировку шайбами. Впускные клапаны оснащены тарелками диаметром 40.5 мм, выпускные – 34.0 мм. Материал тарелок – жаропрочная сталь, обеспечивающая устойчивость к температурным нагрузкам.

Номинальные зазоры при холодном двигателе (20°C): для впускных клапанов 0.15-0.25 мм, для выпускных – 0.30-0.40 мм. Регулировка осуществляется подбором толщины регулировочных шайб, расположенных между толкателем и кулачком распредвала. Отклонение от норм приводит к снижению мощности, детонации или повышенному шуму.

Параметры клапанов и зазоров

Тип клапана	Диаметр тарелки (мм)	Зазор (холодный, мм)
Впускной	40.5	0.15-0.25
Выпускной	34.0	0.30-0.40

Порядок регулировки зазоров:

Снять клапанную крышку и установить поршень 1-го цилиндра в ВМТ (метки на шкиве и задней крышке ГРМ)
Проверить щупом зазоры клапанов 1-го цилиндра (номера клапанов: 1вп, 1вып, 4вп, 3вып)
Снять распредвалы при отклонении зазоров
Выдавить толкатель через технологическое отверстие в ГБЦ
Замерить микрометром толщину извлечённой шайбы, рассчитать новую толщину по формуле:

H_нов = H_изм + (Z_факт - Z_ном)
где H_изм – толщина старой шайбы, Z_факт – измеренный зазор, Z_ном – номинальный зазор
Установить новую шайбу меткой вниз
Повторить операции для остальных цилиндров, поворачивая коленвал на 180° по порядку работы (1-3-4-2)

Критические ошибки: установка шайб без маркировки вверх (вызывает ускоренный износ), регулировка "на горячую", использование шайб толщиной более 4.5 мм. После регулировки обязательна проверка компрессии и пробный запуск двигателя.

Механизм привода ГРМ ЗМЗ 406: цепная передача и натяжитель

Привод газораспределительного механизма двигателя ЗМЗ 406 реализован посредством однорядной роликовой цепи. Цепь передает вращение с коленчатого вала на распределительные валы через звездочки, обеспечивая синхронность работы клапанного механизма. Длина цепи и ее жесткость рассчитаны на сохранение стабильности фаз газораспределения при высоких оборотах и нагрузках.

Конструктивно привод включает ведущую звездочку на коленвалу, две ведомые звездочки на распределительных валах (по одной на каждый ряд цилиндров), а также успокоитель и гидравлический натяжитель. Отсутствие зубчатого ремня в этой схеме повышает ресурс системы, но требует контроля состояния цепи и компонентов натяжения.

Компоненты и особенности работы

Цепная передача изготовлена из высокопрочной стали с шагом звеньев, соответствующим профилю зубьев звездочек. Для снижения шума и вибраций применяется пластинчатый успокоитель, который гасит колебания свободной ветви цепи. Звездочки имеют жесткую посадку на валах с фиксацией шпонками или штифтами.

Гидравлический натяжитель автоматически компенсирует удлинение цепи в процессе эксплуатации. Он состоит из:

Корпуса с плунжером, подпружиненным внутри
Масляного канала, соединенного с системой смазки двигателя
Стопорного механизма (храповика), предотвращающего обратный ход плунжера

Принцип работы натяжителя:

Масло под давлением поступает в камеру за плунжером
Пружина выталкивает плунжер, прижимая башмак к цепи
Храповик фиксирует выдвижение плунжера ступенчато
При ослаблении цепи натяжитель автоматически выбирает зазор

Параметр	Значение
Тип цепи	Однорядная роликовая
Шаг цепи	9,525 мм
Количество звеньев	128
Ресурс цепи	150–200 тыс. км
Давление срабатывания натяжителя	0.35–0.45 МПа

Основные неисправности системы включают растяжение цепи, износ зубьев звездочек или башмака успокоителя, а также заклинивание натяжителя. Критичным признаком является металлический стук в передней части двигателя, требующий немедленной диагностики. Регламент обслуживания предусматривает проверку натяжения при каждом ТО и замену цепи при достижении предельного удлинения.

Масляный насос ЗМЗ 406: тип шестерен и характеристики давления

Масляный насос двигателя ЗМЗ 406 выполнен по шестеренчатому типу с внешним зацеплением. Конструктивно он объединен в единый блок с маслоприемником и редукционным клапаном. Основными компонентами являются ведущая и ведомая шестерни, размещенные в корпусе из алюминиевого сплава. Ведущая шестерня приводится в движение от коленчатого вала через шлицевое соединение.

Насос обеспечивает циркуляцию масла под давлением в системе смазки двигателя. Номинальное рабочее давление составляет 0.4–0.5 МПа (4–5 кгс/см²) при температуре масла 85–90°C и частоте вращения коленвала 3000–3500 об/мин. При запуске холодного двигателя давление может кратковременно достигать 0.6–0.7 МПа.

Ключевые параметры и особенности

Технические характеристики насоса:

Параметр	Значение
Производительность	≥ 45 л/мин при 3000 об/мин
Давление срабатывания редукционного клапана	0.55 ± 0.05 МПа
Зазор между шестернями и корпусом	0.11–0.18 мм (макс. 0.25 мм)

Конструктивные особенности:

Материал шестерен: легированная сталь с цементацией поверхности
Редукционный клапан: плунжерного типа, регулируется подбором шайб
Маслоприемник: оснащен сетчатым фильтром грубой очистки

Критические признаки износа насоса включают падение давления масла ниже 0.1 МПа на холостом ходу и металлическую стружку в масляном фильтре. Для поддержания работоспособности требуется контроль зазоров и своевременная замена масла.

Система смазки двигателя ЗМЗ 406: схема каналов и маркировка масла

Система смазки двигателя ЗМЗ 406 комбинированная: наиболее нагруженные детали (коренные и шатунные подшипники коленчатого вала, опоры распределительных валов, гидрокомпенсаторы тепловых зазоров клапанов, поршневые пальцы) смазываются под давлением, создаваемым шестеренчатым масляным насосом. Остальные узлы (стенки цилиндров, кулачки распределительных валов, зубчатые колеса привода ГРМ, толкатели) смазываются разбрызгиванием масла, вытекающего из зазоров подшипников и форсунками охлаждения поршней.

Масляный насос расположен в передней части картера, приводится шестерней от коленчатого вала. Масло забирается из поддона через маслоприемник с сетчатым фильтром грубой очистки. После насоса масло проходит через полнопоточный масляный фильтр, затем подается в главную магистраль, расположенную вдоль блока цилиндров.

Основные каналы подачи масла

Главная масляная магистраль: Проходит вдоль блока цилиндров. От нее через вертикальные сверления масло подается к коренным подшипникам коленчатого вала и к опорам распределительных валов в головке блока (через вертикальные каналы в блоке и ГБЦ).
К коренным подшипникам коленвала: Из главной магистрали через отверстия в постелях коленвала.
К шатунным подшипникам: По каналам в коленчатом валу от коренных шеек к шатунным.
К опорам распределительных валов: По вертикальным каналам из главной магистрали блока в ГБЦ, далее по продольным каналам в ГБЦ к каждой опоре валов.
К гидрокомпенсаторам: По каналам от опор распределительных валов к посадочным гнездам гидрокомпенсаторов.
К валу привода масляного насоса: От коренной шейки №2 коленвала по каналу в блоке.
Форсунки охлаждения поршней: Установлены в блоке цилиндров. Получают масло под давлением из главной магистрали через отдельные каналы и впрыскивают его снизу на днища поршней.

Маркировка масла: Для двигателя ЗМЗ-406 рекомендованы всесезонные моторные масла класса вязкости по SAE 5W-30, 5W-40, 10W-40. Основные стандарты качества:

По ГОСТ: Группы Г (Г1, Г2) по ГОСТ 17479.1-2015.
По API: Не ниже SG/CD (для ранних модификаций), предпочтительнее SJ, SL, SM или выше с допусками ACEA A3/B3, A3/B4.
По ILSAC: GF-4, GF-5.

Объем системы смазки (с фильтром) составляет 6,0 литров. Требуется строгое соблюдение межсервисных интервалов замены масла и фильтра, указанных производителем.

Водяная помпа ЗМЗ 406: особенности конструкции и правила замены

Помпа двигателя ЗМЗ 406 представляет собой центробежный насос с литым алюминиевым корпусом и крыльчаткой. Ключевой особенностью является механическое привод от зубчатого ремня ГРМ через шкив, а также наличие сменного сальника для предотвращения утечки охлаждающей жидкости. Конструктивно объединена с термостатом, что сокращает количество патрубков и упрощает систему охлаждения.

Основными признаками неисправности помпы служат: появление течи антифриза из контрольного отверстия (дренажа) на корпусе, посторонний шум (скрежет или вой) от подшипника, перегрев двигателя из-за недостаточной циркуляции жидкости или люфт шкива при ручной проверке. Эксплуатация с неисправной помпой приводит к ускоренному износу ремня ГРМ и риску обрыва.

Порядок замены водяной помпы

Слить охлаждающую жидкость из блока цилиндров и радиатора
Демонтировать зубчатый ремень ГРМ:
- Ослабить натяжной ролик
- Снять защитные кожухи ремня
- Аккуратно скинуть ремень со шкивов
Отсоединить патрубки системы охлаждения от корпуса помпы
Выкрутить крепежные болты (6 шт.) и снять старую помпу
Очистить посадочную поверхность на блоке цилиндров от остатков прокладки
Установить новую помпу с герметизирующей прокладкой (рекомендуется смазать стык термостойким герметиком)
Собрать систему в обратной последовательности
Заправить систему охлаждающей жидкостью и удалить воздушные пробки

Критичные моменты при замене: Совпадение меток ГРМ при установке ремня, контроль момента затяжки болтов (19-23 Н·м), обязательная замена прокладки и проверка отсутствия перекосов корпуса. После запуска двигателя необходимо проверить отсутствие течей и прогреть мотор до открытия термостата для контроля циркуляции.

Параметр	Характеристика
Тип привода	Зубчатый ремень ГРМ
Диаметр шкива	84 мм
Регламент замены	Каждые 60-80 тыс. км (совместно с ремнем ГРМ)
Рабочая температура	До +125°C

Важно: При установке недопустимо прикладывать ударные нагрузки к крыльчатке - это приводит к разрушению керамического уплотнения сальника. Рекомендуется использовать только оригинальные помпы (артикул ЗМЗ-406.1307010) или сертифицированные аналоги.

Термостат ЗМЗ 406: температурные режимы работы и диагностика

Термостат ЗМЗ 406 регулирует поток охлаждающей жидкости между малым и большим контурами системы охлаждения, ускоряя прогрев двигателя и поддерживая оптимальную рабочую температуру. Его корректная работа критична для предотвращения перегрева мотора и снижения износа.

Основной рабочий элемент – восковой наполнитель в термоэлементе, расширяющийся при нагреве и открывающий клапан. Нарушение температурных характеристик или заклинивание клапана приводит к недогреву или перегреву силового агрегата.

Параметры работы и проверка

Температурные режимы:

Состояние клапана	Температура начала открытия	Температура полного открытия
Закрыт (малый круг)	–	80±2°C
Открывается	80°C	94±2°C
Полностью открыт (большой круг)	≥94°C	–

Примечание: Ход клапана – 8±0.5 мм при полном открытии.

Диагностика неисправностей:

Холодный запуск:
- Через 2-3 минуты прогрева проверьте нагрев нижнего патрубка радиатора – он должен оставаться холодным.
Проверка при рабочей температуре (90°C):
- Верхний патрубок радиатора – горячий.
- Нижний патрубок радиатора – постепенно нагревается при открытии термостата.
Тест в кипятке:
- Погрузите термостат в воду температурой 85-90°C.
- Клапан должен открыться ≥6 мм за 3-5 минут.
- При остывании до 80°C – полностью закрыться.

Типовые неисправности: Заклинивание в закрытом положении вызывает перегрев, в открытом – длительный прогрев и работу мотора ниже 80°C. Трещины в корпусе или деформация седла клапана требуют замены узла.

Карбюратор двигателя ЗМЗ 406: регулировка холостого хода

Регулировка холостого хода (ХХ) на карбюраторах К-151 или Солекс 21083 двигателя ЗМЗ 406 выполняется при температуре охлаждающей жидкости 85-90°C на прогретом двигателе. Обязательно проверяется герметичность впускного тракта, состояние воздушного фильтра и исправность системы зажигания перед началом работ.

Основные регулировочные элементы – винт качества смеси и винт количества оборотов. Первый контролирует состав топливовоздушной смеси, второй – объем воздуха, подаваемого в обход дроссельной заслонки. Неправильная настройка приводит к неустойчивой работе, повышенному расходу топлива или повышенным токсичности выхлопа.

Последовательность регулировки

Запустить двигатель и прогреть до рабочей температуры
Завернуть винт качества смеси до упора (не применяя силу), затем вывернуть на 3-4 оборота
Вращать винт количества для установки оборотов 750-800 об/мин
Медленно закручивать винт качества до появления неустойчивой работы
Вывернуть винт качества обратно на 0.5-1 оборот до стабилизации оборотов
Проверить реакцию на резкое открытие дросселя – отсутствие провалов подтверждает правильность настройки

Параметр	Нормальное значение
Обороты ХХ	750±50 об/мин
Содержание CO в выхлопе	0.5-1.2%
Содержание CH в выхлопе	не более 100 ppm

При наличии газоанализатора окончательную корректировку выполняют по показателям CO и CH. Винтом качества добиваются минимальной токсичности при стабильных оборотах. Важно: после регулировки проверьте отсутствие подсоса воздуха через прокладки – это частая причина сбитых настроек.

Система впуска воздуха ЗМЗ 406: конструкция воздуховода и фильтра

Воздуховод системы впуска изготавливается из термостойкого пластика и соединяет воздушный фильтр с дроссельным узлом. Его форма спроектирована для минимизации аэродинамических потерь и предотвращения резонансных явлений. На участке между фильтром и дроссельной заслонкой интегрирован патрубок отвода картерных газов, подключенный к системе вентиляции.

Воздушный фильтр сухого типа состоит из сменного бумажного элемента цилиндрической формы. Фильтрующий материал имеет многослойную структуру с микропорами, обеспечивающую улавливание частиц размером до 5 мкм. Корпус фильтра – литой пластиковый, герметично закрывается крышкой с пружинными защелками для быстрого обслуживания. В нижней части корпуса предусмотрен отстойник для конденсата и крупного мусора.

Ключевые элементы системы

Конструктивные особенности воздуховода:

Резиновые уплотнители в местах соединений для герметичности
Ребра жесткости для сохранения геометрии при вибрациях
Теплозащитный экран в зоне монтажа возле выпускного коллектора

Характеристики фильтрующего элемента:

Площадь фильтрации	~0.35 м²
Сопротивление при чистом элементе	≤ 2.5 кПа
Граничная пропускная способность	99.5% при номинальном потоке

Система оснащается датчиком массового расхода воздуха (ДМРВ), установленным между фильтром и дроссельным узлом. Пластиковый резонатор в средней части воздуховода гасит пульсации впускного потока. Обслуживание требует периодической замены фильтрующего элемента (регламентный интервал – 15-20 тыс. км) и контроля целостности уплотнительных поверхностей.

Катушка зажигания ЗМЗ 406: параметры сопротивлений обмоток

Катушка зажигания двигателя ЗМЗ 406 преобразует низкое напряжение бортовой сети (12В) в высоковольтный импульс (15-25 кВ) для воспламенения топливовоздушной смеси. Конструктивно она содержит две обмотки: первичную (низковольтную) и вторичную (высоковольтную), намотанные на общий магнитопровод.

Контроль сопротивления обмоток – обязательная процедура при диагностике неисправностей системы зажигания. Отклонение значений от нормы указывает на межвитковое замыкание, обрыв цепи или деградацию изоляции, что напрямую влияет на интенсивность искрообразования и стабильность работы двигателя.

Нормативные значения сопротивлений

Тип обмотки	Номинальное сопротивление	Допустимый диапазон
Первичная	0,45 Ом	0,42 – 0,48 Ом
Вторичная	5,0 кОм	4,5 – 5,5 кОм

Условия замера: измерения производятся мультиметром при температуре +20°C ±5°C. Перед проверкой отсоедините провода от катушки и очистите контакты от окислов. Значительные отклонения требуют замены катушки.

Типовая маркировка исправных катушек: 27.3705, 27.3705-01 или аналоги. Сопротивление изоляции между выводами и корпусом должно превышать 50 МОм.

Привод генератора ЗМЗ 406: натяжение ремня и контроль износа

Правильное натяжение клинового ремня привода генератора критично для стабильной работы системы электрооборудования. Слишком слабое натяжение вызывает проскальзывание ремня, что приводит к недостаточной зарядке аккумулятора и перегреву ремня. Чрезмерное натяжение увеличивает нагрузку на подшипники генератора и коленчатого вала, ускоряя их износ.

Контроль натяжения осуществляется ручным усилием на ремень между шкивами генератора и коленвала. При нормальном усилии прогиб ремня должен составлять 10-15 мм при приложении усилия 10 кгс (98 Н) на середине ветви. Для точной проверки используйте динамометрическое устройство типа КИ-892 или аналогичное, замеря усилие прогиба на 10 мм – оно должно быть в пределах 40-60 Н.

Порядок регулировки натяжения

Ослабьте гайку крепления генератора к регулировочной планке.
Сдвиньте генератор от двигателя монтажной лопаткой для увеличения натяжения или к двигателю для ослабления.
Затяните гайку крепления генератора моментом 32-40 Н·м после достижения требуемого прогиба.
Проверьте положение ремня в канавках шкивов – он не должен выступать более чем на 1 мм над поверхностью.

Параметр	Нормальное значение	Метод проверки
Прогиб ремня	10-15 мм	Под усилием 10 кгс
Усилие прогиба на 10 мм	40-60 Н	Динамометром КИ-892
Выступ ремня над шкивом	≤1 мм	Визуальный замер

Контроль износа включает:

Осмотр на наличие трещин, расслоений и масляных загрязнений.
Проверку глубины канавок шкивов – допустимый износ не более 0.5 мм от первоначального профиля.
Замер ширины ремня – уменьшение более чем на 20% от номинала требует замены.

Замену ремня проводите при обнаружении повреждений или каждые 60 000 км пробега. Одновременно проверяйте состояние натяжных роликов и помпы – их подклинивание вызывает ускоренный износ нового ремня. После установки нового компонента проверьте натяжение через 500 км пробега.

Правила обкатки нового двигателя ЗМЗ 406: первые 1000 км пробега

Обкатка обеспечивает приработку трущихся деталей (поршневых колец, вкладышей, шеек коленвала) под щадящей нагрузкой. Игнорирование этих правил приводит к сокращению ресурса двигателя и повышенному расходу масла в эксплуатации.

Соблюдайте строгие ограничения на протяжении всего этапа в 1000 км. Контролируйте уровень масла и охлаждающей жидкости перед каждой поездкой, избегайте буксировки прицепов или других транспортных средств.

Основные ограничения и рекомендации

Режим движения:

Держите обороты коленчатого вала в диапазоне 1500–3000 об/мин
Исключите длительную работу на холостом ходу свыше 3 минут
Запрещена резкая раскрутка двигателя до отсечки

Скоростной режим:

0–500 км: не выше 60 км/ч
500–1000 км: не выше 80 км/ч
Избегайте движения на постоянной скорости более 15 минут

Параметр	Требование
Масло (первые 500 км)	Заливайте только рекомендованный производителем сорт
Прогрев двигателя	Обязательный прогрев до 50°С перед началом движения
Переключение передач	Чаще используйте пониженные передачи для вариативности нагрузки

Важно: После первых 500 км пробега замените масло и масляный фильтр, проверьте затяжку болтов ГБЦ и выпускного коллектора. Повторную замену масла произведите сразу по завершении обкатки (1000 км).

Список источников

Подборка информационных материалов для изучения конструкции и принципов работы двигателя ЗМЗ-406 включает в себя как официальную техническую документацию от производителя, так и специализированную литературу от независимых авторов. Эти источники предоставляют детальные сведения об устройстве узлов и агрегатов, особенностях эксплуатации и обслуживания.

Для получения наиболее точной и полной картины рекомендуется использовать несколько типов источников одновременно. Официальные руководства гарантируют корректность технических данных, в то время как специализированные книги и ресурсы практикующих специалистов могут содержать ценные практические советы и разъяснения сложных моментов.

Ключевые информационные ресурсы

Официальное Руководство по ремонту и техническому обслуживанию двигателя ЗМЗ-406 - Заволжский моторный завод (ЗМЗ)
Каталог деталей двигателя ЗМЗ-406 - Заволжский моторный завод (ЗМЗ)
Книга: "Двигатели ЗМЗ-402, ЗМЗ-405, ЗМЗ-406. Устройство, ремонт, обслуживание" - Различные авторы специализированных издательств (например, "Третий Рим")
Книга: "Ремонт автомобилей ГАЗель Бизнес, ГАЗель NEXT. Двигатели ЗМЗ-40524, ЗМЗ-4063, Cummins ISF2.8" - Различные авторы специализированных издательств
Технические статьи и публикации в специализированных автомобильных журналах (например, "За рулем", "Авторевю")
Форумы владельцев автомобилей ГАЗель и Волга - Обсуждения, опыт эксплуатации и ремонта (например, gazelist.ru, gazclub.ru)
Профессиональные онлайн-базы данных по ремонту (например, ElsaWin, TechDoc, но представленные в виде текстовых описаний и схем)
Видео материалы от опытных автомехаников и технических специалистов на платформах видеохостинга, посвященные разборке, диагностике и ремонту ДВС ЗМЗ-406
