Конструкция и функционирование коробки отбора мощности на КамАЗе

Статья обновлена: 04.08.2025

В мощных коммерческих автомобилях КамАЗ эффективная передача крутящего момента на вспомогательное оборудование является ключевой задачей.

Коробка отбора мощности обеспечивает эту функцию, преобразуя энергию двигателя для привода гидронасосов, лебедок и других агрегатов.

В статье подробно рассмотрены конструктивные особенности КОМ КамАЗа и последовательность преобразования энергии при подключении дополнительных систем.

Знание принципов работы данного узла необходимо для правильной эксплуатации спецтехники и предотвращения критических поломок двигателя и трансмиссии.

Функциональное назначение КОМ в спецтехнике

Коробка отбора мощности (КОМ) в спецтехнике на шасси КамАЗ обеспечивает передачу крутящего момента от двигателя к дополнительным агрегатам, сохраняя возможность движения транспортного средства. Она служит узлом‑посредником между силовой установкой и навесным оборудованием, позволяя использовать энергию ДВС без запуска основного привода колес.

КОМ гарантирует синхронную работу исполнительных механизмов (гидронасосов, компрессоров, лебедок) с режимом двигателя, обеспечивая их стабильное функционирование вне зависимости от действий водителя с трансмиссией. Благодаря блокировке обратной передачи нагрузки, исключается влияние стороннего оборудования на управляемость машины.

Ключевые функции:

Привод неходовых систем: питание гидросистем кранов-манипуляторов, пожарных насосов, коммунальных измельчителей
Обеспечение автономности: работа спецоборудования при заглушенном двигателе (через вал отбора)
Адаптация нагрузки: регулировка выходных параметров мощности под характеристики навесных агрегатов
Резервирование: дублирование функций основных систем (например, пневмопривод тормозов)

Примеры применения

Техника	Назначение КОМ
Автовышка	Привод гидронасосов подъемного механизма
Пожарный автомобиль	Работа помпы и генератора освещения
Коммунальная машина	Вращение щеток и вала снегоуборочного отвала

Классификация типов коробок отбора мощности на КамАЗ

Коробки отбора мощности (КОМ) на автомобилях КамАЗ классифицируются по нескольким ключевым параметрам, что определяет их конструкцию, возможности применения и способы привода от трансмиссии. Основные классификационные признаки включают их расположение на коробке передач (КП) и тип привода внутренней передачи крутящего момента.

Знание этих типов позволяет точно подобрать КОМ для конкретных целей, таких как привод гидронасоса самосвальной платформы, кормораздатчика, пожарного насоса или другой навесной техники. Ниже представлена основная классификация.

Классификация по расположению и приводу

По расположению на КП:
- Боковые (ПОБ - Привод Отбора Мощности Боковой): Крепятся к боковому люку КП (чаще слева). Наиболее распространенный тип. Примеры: КОМ КамАЗ-5511 (для самосвалов), КОМ КамАЗ-4310.
- Передние (ПОМ - Привод Отбора Мощности): Устанавливаются вместо переднего опорного подшипника вала сцепления (в картере сцепления). Обеспечивают привод независимо от положения зубчатых муфт в КП.
- Задние (ЗОМ - Задний Отбор Мощности): Монтируются на заднюю крышку КП, интегрируясь с карданом коробки.
- Портальные: Представляют собой фланцы выходных валов КП, используемые для отбора мощности (менее распространенный вид).
По типу привода (зависимости от состояния КП):
- Зависимые: Привод КОМ осуществляется ТОЛЬКО когда включена передача в основной КП. Вращение выходного вала КОМ напрямую связано с работой трансмиссии. Большинство стандартных боковых КОМ относятся к этому типу.
- Независимые: Привод КОМ осуществляется НЕЗАВИСИМО от включения передачи в основной КП. Обычно имеют собственный орган управления (рычаг, кнопка, пневматика) и могут быть включены/выключены при работающем двигателе, стояночном тормозе и нейтральном положении селектора КП. Такие КОМ часто размещаются в переднем положении.
- Синхронные: Частный случай, где скорость вращения выходного вала КОМ напрямую зависит от скорости движения автомобиля (коррелирует с частотой вращения выходного вала КП). Как правило, устанавливаются на заднем торце КП.
- Комбинированные: Могут иметь режимы как зависимого, так и независимого привода.

Основной Признак	Тип КОМ	Ключевые Характеристики	Примеры / Примечания
Расположение	Боковая (ПОБ)	Корпус крепится к боковому люку КП.	КОМ-5511 (Самосвалы); КОМ-4310.
	Передняя (ПОМ)	Установка в картере сцепления.	PTO-DIN (независимый); Часто используются для гидронасосов.
	Задняя (ЗОМ)	Монтаж на заднюю крышку КП.	Типа 5122; Часто с фланцами DIN или SAE.
	Портальная	Использование выходных валов/фланцев КП.	Крайне редко.
Привод	Зависимый	Работает ТОЛЬКО при включенной передаче КП.	Большинство стандартных боковых КОМ.
	Независимый	Работает при нейтральном положении селектора КП и работающем двигателе (управляется отдельно).	Часто передние или некоторые модели боковых; PTO с пневмо- или электроприводом.
	Синхронный	Скорость вращения пропорциональна скорости движения.	Устанавливаются на задний торец КП.
	Комбинированный	Может работать в зависимом или независимом режиме.	КОМ с ЗФ-хвостовиком (например, для гидрооборудования и привода лебедки).

Дополнительно КОМ различаются по конструкции фланца выходного вала (DIN, SAE, плоский фланец с отверстиями, шлицевой вал), количеству передач (одноступенчатые двухвальные или реже - двухступенчатые трехвальные), углу отбора мощности от оси двигателя и передаточному отношению внутренней зубчатой передачи (чаще 1:1 или 1.0). Большинство современных КОМ КамАЗ являются механическими с кулачковыми муфтами включения/выключения.

Основные узлы коробки отбора мощности: механизм привода и валы

Механизм привода выступает ключевым элементом КОМ, обеспечивая передачу крутящего момента от двигателя через трансмиссию к рабочим агрегатам. Конструктивно он интегрируется с коробкой переключения передач, используя шестерни картера для синхронизации работы. Надежность передачи энергии достигается за счет точного подбора зубчатых зацеплений и применения термообработанных сталей в ответственных деталях.

Валы КОМ формируют силовой каркас системы: первичный вал соединяется с маховиком двигателя через сцепление, а выходной вал передает энергию на гидронасосы или приводные механизмы. Особое внимание уделяется соосности и балансировке валов, что предотвращает вибрации. Подшипники качения в корпусе снижают паразитные нагрузки, а шлицевые соединения обеспечивают компенсацию смещений при температурных деформациях.

Конструктивные особенности

Муфта включения: кулачковый или зубчатый механизм с пневмоприводом для дистанционного управления
Межосевое расстояние: рассчитано на передачу высокого крутящего момента (до 600 Н·м)
Система смазки: разбрызгивание масла шестернями или принудительная подача под давлением

Тип вала	Материал	Защита от перегрузок
Первичный	Легированная сталь 40Х	Предохранительная шлицевая втулка
Выходной	Сталь 20ХН3А	Деформационные шпонки

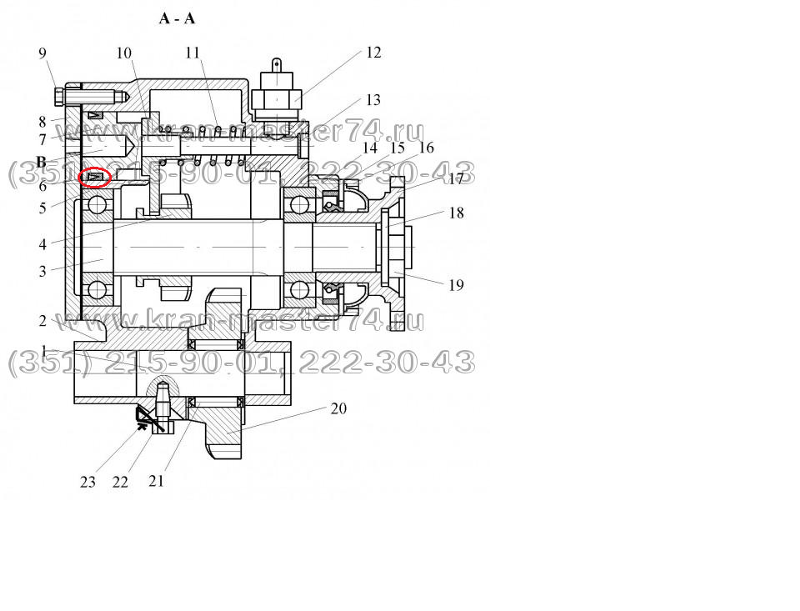

Устройство зубчатых передач внутри корпуса

Основной вал КОМ является центральным элементом зубчатой передачи внутри корпуса. На этом валу жестко закреплена ведущая шестерня постоянного зацепления, которая постоянно находится в зацеплении с соответствующей шестерней на промежуточном валу. Ведущая шестерня получает вращение непосредственно от коленчатого вала двигателя через приводной вал, обеспечивая передачу крутящего момента внутрь КОМ.

Промежуточный вал несет на себе две шестерни: одну постоянного зацепления (входит в зацепление с ведущей шестерней основного вала), и вторую, подвижную или связанную с муфтой включения. Ведущая шестерня основного вала передает вращение на шестерню постоянного зацепления промежуточного вала, откуда момент распределяется далее к исполнительным механизмам при включении передачи.

Взаимодействие валов и включение передачи

Выходной вал КОМ предназначен для подсоединения внешнего оборудования. На нем установлены соответствующие ведомые элементы передачи – шестерня или вал-шестерня готов для зацепления или соединения муфтой. Подвижные части трансмиссии внутри корпуса (каретки синхронизаторов или муфты) отодвигаются или перемещаются вдоль валов с помощью механизма привода управления КОМ.

При включении КОМ подвижная каретка или муфта перемещается и либо жестко блокируется с шестерней на промежуточном валу, либо непосредственно вводит в зацепление шестерни промежуточного и выходного валов. Это создает жесткую кинематическую связь и передает крутящий момент от промежуточного вала на выходной вал КОМ.

Система синхронизаторов (обычно инерционного типа) предварительно выравнивает окружные скорости шестерен(и) промежуточного вала с шестерней/муфтой на выходном валу перед их жестким соединением муфтой включения. Это обеспечивает плавное, безударное включение передачи под нагрузкой и защищает зубья от перегрузки. Для обеспечения необходимого зацепления шестерен и долговечности передачи критически важны точность изготовления шестерен и правильная регулировка осевых зазоров и зацеплений внутри корпуса КОМ.

Система смазки и герметизации компонентов

Смазывание узлов коробки отбора мощности КамАЗ осуществляется комбинированным методом: циркуляционный поток масла из системы смазки двигателя подаётся под давлением по специальному маслопроводу через корпусные каналы к подшипникам валов и шестерням, а при работе механизмов дополнительное разбрызгивание обеспечивается вращающимися элементами. Распределение масляного тумана внутри герметичного картера создаёт защитную плёнку на сложных внутренних поверхностях, предотвращая сухое трение и снижая тепловую нагрузку на синхронизаторы и зубчатые зацепления.

Эффективная герметизация достигается применением многокомпонентных сальников с армированными губами на выходных валах, резинотехнических прокладок по разъёмам картера, а также точными посадками сопрягаемых деталей. Ключевыми требованиями являются поддержание регламентного уровня масла через контрольную пробку и использование исключительно рекомендованных производителем смазочных материалов типа ТМ-5-18Р для сохранения эластичности уплотнений при температурных перепадах от -40°C до +120°C.

Зоны интенсивной смазки: опорные подшипники ведущего и ведомого валов, шлицевые соединения, зубья шестерён постоянно переключаемой передачи.
Элементы герметизации:
1. Основной сальник первичного вала с пылезащитным кольцом
2. Двойной радиальный сальник на выходном фланце
3. Паронитовая прокладка картера толщиной 0.4±0.05 мм
4. Медные шайбы под пробками сливных отверстий

Параметр	Допустимое значение	Последствия нарушения
Уровень масла	15–20 мм ниже края заливного отверстия	Износ подшипников при понижении, выдавливание сальников при превышении
Упругость сальников	65–80 единиц по Шору	Утечка масла, попадание абразива в зону трения

Важно: отсутствие течей через 5 минут работы на оборотах холостого хода после замены уплотнений свидетельствует о корректности монтажа герметизирующих элементов.

Принцип подключения КОМ к коробке передач

Подключение Коробки Отбора Мощности (КОМ) к коробке передач КамАЗ осуществляется через специальный механический интерфейс на самом картере коробки передач. Этот интерфейс представляет собой резьбовое окно фланца, укомплектованное установочными шпильками и крепежными отверстиями.

Фланец КОМ герметично притягивается к фланцу на картере коробки передач болтами через специальную прокладку. Внутренний приводной вал КОМ напрямую соединяется со шлицевой частью управляющего вала внутри КПП (часто это вторичный вал или специальный промежуточный вал для отбора мощности). Передача крутящего момента от двигателя к КОМ происходит следующим образом.

Последовательность включения привода

Основные этапы:

Привод от маховика двигателя передается на первичный вал коробки передач.
Через систему шестерен внутри КПП крутящий момент передается на вторичный вал.
На вторичном валу (или на специальном промежуточном валу для отбора мощности, в зависимости от модели КПП) закреплена постоянно вращающаяся шестерня привода КОМ.

Вспомогательные этапы (обусловленные конструкцией):

Шестерня привода КОМ находится в постоянном зацеплении с частью зубчатой передачи внутри КПП.
Поэтому момент на шестерне привода присутствует постоянно при работающем двигателе и выключенном сцеплении, вне зависимости от включенной передачи и положения основного рычага КП.
Резервное место: Шестерня привода КОМ может монтироваться на заднем торце вторичного вала КПП.
Механическая блокировка: На неиспользуемом посадочном месте шестерни привода устанавливается специальная заглушка (пробка).

Таким образом, при установке КОМ ее приводной вал входит в зацепление с этой постоянно вращающейся шестерней. Включение или выключение самой КОМ управляется отдельным рычагом или пневмокамерой, активируя или деактивируя передачу момента внутри корпуса самой КОМ. Положение основной рычажной передачи в салоне или выбор передачи на КПП не влияет на зацепление привода КОМ с её ведомой шестерней внутри КПП (только на указанные выше факторы вращения).

Передаточные отношения шестерен коробки отбора мощности

Передаточное отношение определяет соотношение скоростей вращения входного и выходного валов КОМ, задавая характеристику преобразования крутящего момента. Оно вычисляется через отношение числа зубьев ведомой шестерни к ведущей и напрямую влияет на силовые параметры: увеличение отношения усиливает крутящий момент при снижении частоты вращения.

В КОМ КамАЗа применяются ступенчатые схемы с фиксированными передачами, обеспечивающие гибкость при подключении агрегатов. Типовая конструкция включает несколько пар шестерен с разными параметрами для задач различной интенсивности.

Распространенные передаточные отношения КОМ КамАЗа

Прямая передача (1:1) – синхронная скорость выходного вала с трансмиссией, используется при работе с гидронасосами средней нагрузки.
Понижающая передача (~1,46:1) – повышает крутящий момент на 46% для энергоемких механизмов (лебедки, мощные компрессоры). Пример: 35 зубьев на ведомой шестерне / 24 на ведущей.
Повышающая передача (0,78:1) – увеличивает скорость вращения на 22% для высокооборотных потребителей (пожарные насосы, генераторы). Пример: 18 зубьев / 23 зуба.

Режим КОМ	Формула расчета	Практическое применение
Прямой	i = 1	Стандартные гидросистемы, кормосмесители
Понижающий	i = Z_{ведомая} / Z_{ведущая} > 1	Буровые установки, тяжелые экскаваторы
Повышающий	i = Z_{ведомая} / Z_{ведущая} < 1	Вентиляторы тушения, вакуумные насосы

Алгоритм включения/выключения КОМ через пневмосистему КамАЗа

Активация и деактивация коробки отбора мощности управляется пневматикой совместно с механическими рычагами. Последовательность требует соблюдения условий подготовки системы и транспортного средства.

Включение возможно только при выжатой педали сцепления и нейтральном положении КПП для предотвращения ударных нагрузок на шестерни. Пневмоподвод осуществляют при отпущенном стояночном тормозе.

Этапы активации КОМ

Запустите двигатель для создания давления в пневмосистеме (не менее 4,5 атм).
Выжмите педаль сцепления до упора.
Установите рычаг КПП в нейтральное положение.
Потяните рычаг управления КОМ в положение "ON" (воздух подаётся в пневмокамеру).
Плавно отпустите педаль сцепления – шестерни КОМ входят в зацепление с маховиком.

Процесс выключения

Выдавить сцепление полностью
Перевести рычаг КОМ в положение "OFF" (воздух стравливается через клапан)
Медленно отпустить педаль сцепления

Синхронизация работы сцепления при активации КОМ

Активация коробки отбора мощности требует согласованного управления сцеплением, так как КОМ получает вращение непосредственно от маховика двигателя через коробку передач. При включении системы оператор должен полностью выжать педаль сцепления перед механическим или пневматическим переключением рычага КОМ, чтобы обеспечить разрыв потока мощности. Это исключает ударные нагрузки на шестерни и предотвращает повреждение трансмиссии в момент зацепления.

Отпускание педали сцепления после активации КОМ происходит плавно и контролируемо, аналогично началу движения автомобиля. Требуется строго дозированное снятие ноги с педали для безударного соединения вала отбора мощности с валом двигателя. Специальная муфта КОМ с синхронизатором (в современных моделях) дополнительно смягчает переходной процесс при начале вращения навесного оборудования.

Цикл включения:
1. Полное выжимание сцепления
2. Активация рычага КОМ
3. Плавное отпускание сцепления до точки схватывания
4. Увеличение оборотов двигателя для старта оборудования
Безопасное отключение: Только при выжатом сцеплении на нейтральной передаче КПП.
Автоматизация: На автомобилях с пневмоприводом сцепления допустима установка клапана-дозатора, синхронизирующего давление в системе с ручным включением КОМ.

Особенности работы зависимого типа отбора мощности

Зависимый тип отбора мощности (КОМ) на КамАЗах характеризуется прямой кинематической связью с первичным валом коробки передач. Вращающий момент передаётся непрерывно при включенной или выключенной трансмиссии, синхронизируясь с частотой вращения коленчатого вала двигателя. Отключение возможно только через разрыв крутящего момента: остановку двигателя, выжим сцепления или перевод КПП в нейтраль.

Эксплуатация требует строгого соблюдения регламента: запуск агрегата-потребителя допускается исключительно на холостом ходу двигателя, а переключение передач в коробке сопровождается временным прерыванием работы навесного оборудования. Отсутствие муфты сцепления в конструкции повышает риски ударных нагрузок на узлы при резких маневрах.

Требования к подключению: Монтируется через штатное отверстие картера сцепления с обеспечением соосности валов.
Ограничения мощности: Номинальная мощность ограничена передаточными возможностями первичного вала КПП.
Условия эксплуатации: Обязателен контроль температуры масла в картере коробки передач при длительной работе под нагрузкой.

Преимущества	Недостатки
Простота конструкции и низкая стоимость	Невозможность независимого управления без разрыва потока мощности
Минимальные потери КПД	Вынужденные простои оборудования при переключении передач

Схема управления независимым отбором мощности

Управление независимым отбором мощности осуществляется через гидрофицированную систему, обеспечивающую дистанционное включение и выключение механизма без прямого воздействия водителя на КОМ.

Основным управляющим элементом служит пневмогидравлический кран-дозатор с электромагнитным клапаном, установленный в кабине водителя и соединённый магистралями низкого давления с гидроцилиндром КОМ и пневмосилой синхронизатора коробки передач. Деблокировка вала отбора мощности производится автоматически при перемещении штока цилиндра.

Алгоритм работы управляющей цепи

При активации переключателя на приборной панели происходит последовательность действий:

Электромагнитный клапан получает питание и открывает канал пневмопотока
Сжатый воздух направляется в крановый модуль управления
Масло под давлением подаётся в рабочую полость гидроцилиндра КОМ
Шток цилиндра перемещает муфту включения через рычажный механизм
Муфта соединяет шестерни ведомого вала с трансмиссией

При отключении переключателя осуществляется обратный процесс: сброс давления масла вызывает возврат штока пружиной и разъединение шестерёнчатой передачи.

Важно: синхронизация положения селектора коробки передач и режима КОМ контролируется пневмосистемой блокировки, предотвращающей включение отбора мощности при движении автомобиля без выжима педали сцепления.

Совместимость КОМ КамАЗа с лебедками и гидронасосами

Коробка отбора мощности (КОМ) КамАЗа обеспечивает передачу крутящего момента от двигателя к дополнительному оборудованию, таким как лебедки и гидронасосы. Её конструкция позволяет подключать агрегаты с разными характеристиками благодаря унифицированным фланцам и валам, соответствующим отраслевым стандартам.

Для корректной работы необходимо соблюдение ключевых параметров: номинальной мощности потребителя, максимального крутящего момента и скорости вращения выходного вала КОМ. Лебедки обычно требуют прямого соединения через карданный вал, в то время как гидронасосы чаще подключаются через переходные муфты или ременные передачи при несовпадении осей.

Критерии совместимости для лебедок:

Механические: Совпадение посадочных размеров фланца КОМ с приводом лебедки (тип SAE, DIN или ГОСТ).
Эксплуатационные: Мощность лебедки не должна превышать 80% от максимальной мощности, передаваемой КОМ, во избежание перегрузки.
Конструктивные: Наличие предохранительной муфты для защиты от скачков нагрузки и инерционных воздействий.

Требования для гидронасосов:

Согласованность рабочей частоты вращения насоса с диапазоном оборотов выходного вала КОМ (обычно 500–1500 об/мин).
Расчёт нагрузки по формуле: М_кр = (P × 1000) / (ω × η), где P – мощность насоса (кВт), ω – угловая скорость (рад/с), η – КПД.
Ограничение пикового давления в гидросистеме клапаном сброса для предотвращения поломки вала КОМ.

Таблица типовых решений для подключения:

Оборудование	Тип КОМ	Рекомендуемая схема
Гидронасос НШ-32	КОМ-808	Прямое фланцевое соединение
Лебедка ЛБ-8	КОМ-520	Карданный вал с крестовиной
Насос высокого давления	КОМ-332	Ременная передача (передаточное отношение 1:1.5)

При монтаже обязательна центровка валов с допуском не более 0.5 мм для исключения вибрации. Для агрегатов с пусковой нагрузкой (лебедки) предпочтительны КОМ с пневмоприводом включения для плавного старта. Эксплуатация без смазочных материалов в картере КОМ категорически запрещена вне зависимости от типа навесного оборудования.

Монтажные размеры и точки крепления на раме

Точное соответствие монтажных размеров КОМ конструкции рамы КамАЗа критически важно для предотвращения вибраций, перекосов и преждевременного износа трансмиссии. Неправильная установка ведет к деформации валов, утечкам масла и нарушению синхронизации с коробкой передач.

Стандартная КОМ закрепляется на лонжеронах рамы через четыре точки фланцевого соединения по ГОСТ 7805 с межосевым расстоянием 250±0.5 мм вдоль продольной оси. Отверстия под крепеж М16 имеют диаметр 18 мм для компенсации монтажных допусков, при этом базовая плоскость корпуса должна быть параллельна оси карданного вала с отклонением не более 0.2 мм/м.

Ключевые параметры:

Расстояние между центрами крепежных отверстий: 250×180 мм
Высота оси выходного вала от плоскости крепления: 132 мм (±0.5 мм)
Допустимое усилие затяжки болтов: 220-250 Н·м
Защитный зазор до элементов рамы: ≥40 мм

Примечание: Для модификаций с реверсивным приводом требуется усиление рамы дополнительной поперечной балкой в зоне крепления.

Картеры и материалы корпусных деталей КОМ КамАЗ

Картер коробки отбора мощности представляет собой литой корпус сложной формы, обеспечивающий герметизацию и точное положение всех внутренних компонентов. Его основная задача – защита шестерен, валов и подшипников от загрязнений, а также создание масляной ванны для смазки узлов трения. Конструкция включает фланцы крепления к коробке передач, технологические отверстия для подвода/отвода масла, уплотнительные поверхности и монтажные места подшипников.

Для производства корпусных деталей применяется высокопрочный чугун марки СЧ20 (ГОСТ 1412) или алюминиевые сплавы АЛ4/АК7 (силумины). Чугун обеспечивает виброустойчивость и износостойкость, тогда как алюминиевые корпуса снижают общий вес узла. Критичные по нагрузкам зоны (посадочные гнезда подшипников, крепежные фланцы) усилены ребрами жесткости. Для предотвращения коррозии и улучшения герметичности рабочие поверхности подвергаются механической обработке с допусками 6–7 квалитета точности.

Особенности конструктивных элементов

Основной картер: Имеет разъемную конструкцию (основание + крышка), соединенную винтами. Уплотнение стыка обеспечивается прокладкой из маслобензостойкой резины.
Сальниковые узлы: Установлены в местах выхода валов, используют сальники с графитовым наполнителем или двухгубчатые манжеты.
Силовые фланцы: Оснащены буртами для компенсации нагрузок, изготавливаются методом точения из стали 40Х.

Контроль уровня масла и периодичность замены

Контроль уровня масла осуществляется через контрольное отверстие или щуп на боковой панели коробки отбора мощности. Поверхность должна быть чистой перед проверкой. Установите автомобиль горизонтально, вытрите щуп, вставьте его обратно до упора, извлеките и оцените уровень масла: он должен находиться строго между метками «MIN» и «MAX». Добавляйте масло через заливную горловину только при недостаточном уровне. Используйте исключительно рекомендованные производителем масла (например, ТМ-5-18Р).

Периодичность замены масла зависит от условий эксплуатации. При работе в нормальных условиях замену проводят каждые 60 000 км пробега или один раз в год. При эксплуатации в тяжёлых условиях (высокие нагрузки, высокие/низкие температуры, бездорожье) интервал сокращается до 30 000 км или каждые 6 месяцев. Признаки необходимости внеплановой замены включают потемнение масла, появление металлической стружки на щупе или магните сливной пробки, посторонние шумы в работе КОМ.

Ключевые этапы замены масла:

Прогреть КОМ для снижения вязкости масла.
Очистить зоны сливной и заливной пробок от загрязнений.
Открутить сливную пробку, слить старое масло в подготовленную тару (дождаться полного стекания).
Затянуть сливную пробку с новым уплотнительным кольцом (рекомендуется) и моментом, указанным в руководстве.
Залить свежее масло через заливное отверстие до достижения уровня между метками «MIN» и «MAX».
Затянуть заливную пробку, очистить корпус от подтёков масла.

Важно: Утилизируйте отработанное масло в специализированных пунктах. Игнорирование регламента замены ведёт к преждевременному износу подшипников и зубчатых колёс вследствие потери смазывающих свойств масла.

Техника безопасности при обслуживании коробки отбора мощности

Перед выполнением любых работ с коробкой отбора мощности (КОМ) автомобиля КамАЗ убедитесь в полной остановке двигателя и фиксации транспортного средства противооткатными упорами. Обязательно отсоедините клеммы аккумуляторной батареи для исключения случайного запуска силового агрегата во время обслуживания.

Используйте исключительно исправный инструмент и средства индивидуальной защиты: спецодежду, защитные очки и перчатки, устойчивые к воздействию масел. Избегайте контакта с нагретыми поверхностями агрегата сразу после остановки двигателя – дайте узлам остыть до безопасной температуры.

Основные правила безопасности

Запрещается запуск двигателя при выключенной главной передаче КОМ и отсоединённом кардане – это приведёт к разрушению коробки.
Контролируйте уровень масла в картере КОМ только на заглушённом и остывшем двигателе, используя чистый мерный щуп.
Избегайте попадания смазочных материалов на кожу – своевременно удаляйте масляные потёки с корпуса КОМ ветошью.
Проверяйте герметичность соединений и крепёж корпуса перед включением механизма – утечки масла или вибрация требуют немедленного устранения неисправностей.
Не допускайте посторонних лиц в зону проведения работ и исключите физическое воздействие на органы управления во время обслуживания.

Диагностика шумов и вибрации в работе узла Коробки Отбора Мощности КамАЗа

Выявление и анализ посторонних шумов (гула, скрежета, визга, стука) и повышенной вибрации, исходящих от Коробки Отбора Мощности (КОМ), является критически важной процедурой для предотвращения серьезных поломок агрегата и смежных узлов трансмиссии. Эти признаки часто свидетельствуют о нарушениях в зацеплении шестерен, износе подшипников, дисбалансе валов, недостатке смазки или ослаблении крепления самого узла.

Диагностику следует начинать с максимально возможной локализации источника звука или вибрации и определения условий, при которых они возникают (холостой ход, под нагрузкой, на разных оборотах двигателя, при включенном/выключенном приводе КОМ). Важно проверить уровень и состояние масла в КОМ, оценить герметичность сальников на предмет утечек.

Основные этапы и методы диагностики

Алгоритм первичной диагностики:

Визуально-акустический контроль: Осмотреть корпус КОМ и точки крепления на предмет трещин, следов масла, видимой деформации или ослабленных болтов. Прослушать работу узла на разных режимах при помощи стетоскопа или прикладывая руки/инструмент к корпусу (с осторожностью!) для локализации источника.
Проверка узла в работе:
- Оценить характер звука (постоянный/периодический, тональность) при холостом ходе двигателя с выключенной и включенной КОМ.
- Проверить появление/изменение шума при плавном увеличении оборотов двигателя.
- Отключить потребитель (насос, лебедку), приводимый КОМ – если шум исчезает, проблема может быть в агрегате потребителя или его связи с КОМ.
- Проверить наличие вибрации рукой на корпусе КОМ и карданных валах привода.

Распространенные источники шумов и вибрации:

Признак	Возможная причина	Дополнительные указания
Монотонный гул под нагрузкой	Износ подшипников ведущего/ведомого вала	Интенсивность гула зависит от нагрузки и оборотов
Резкий стук при включении/выключении	Износ зубьев шестерни включения, вилки муфты, зазоры в муфте	Часто сопровождается затрудненным переключением
Визг или скрежет на высоких оборотах	Недостаток смазки, масло низкого качества/вязкости	Требуется проверка уровня/состояния масла
Пульсирующий гул/вибрация	Дисбаланс вала КОМ или карданного вала привода	Вибрация часто передается на кузов/раму
Локальный стук/грохот	Ослабление крепления КОМ к КПП или кронштейнов	Требуется проверка момента затяжки болтов

Методы локализации проблемы:

Динамическая проверка: Оценка изменения характеристик шума/вибрации при работе в широком диапазоне оборотов и нагрузок.
Тестовое отключение: Сравнительный анализ работы двигателя и трансмиссии при включенном и выключенном приводе КОМ.
Контроль люфтов: Проверка осевых и радиальных зазоров валов муфты включения рукой или монтировкой (при заглушенном двигателе!).

Результаты комплексной диагностики определяют необходимость регулировки (например, люфта муфты включения), замены изношенных компонентов (подшипники, сальники, шестерни), балансировки валов или замены узла в сборе для восстановления штатной работы Коробки Отбора Мощности.

Регламент регулировки зацепления шестерен

Основная задача регулировки – обеспечение оптимального размера площадки контакта зубьев ведущей и ведомой шестерен КОМ, исключающей их ускоренный износ или поломку. Правильный контакт предотвращает локальные перегрузки, шум и перегрев.

Для работы потребуются специализированные мерные инструменты: калибровочная краска, следящие щупы (шаблоны), микрометры для измерения толщины компенсационных прокладок. Предварительно производится демонтаж коробки отбора мощности для доступа к взаимодействующим элементам.

Этапы регулировки

Измерение и анализ
- Нанесите тонкий слой калибровочной краски на зубья ведомой шестерни.
- Прокрутите вал КОМ на 2-3 оборота вручную (без нагрузки).
- Определите фактическое пятно контакта по отпечатку краски: положение и площадь должны соответствовать спецификации (для КамАЗ – симметричное смещение к узкой части зуба).
Расчет толщины прокладок
- Микрометром замерьте толщину существующих регулировочных прокладок под подшипники ведущего вала и корпусом.
- С помощью шаблона определите величину зазора между торцом шестерни и корпусом КОМ. Рассчитайте требуемое изменение толщины наборов прокладок для смещения шестерни вдоль оси.
Установка компенсаторов и проверка
- Подберите новые прокладки с суммарной толщиной по расчету.
- Соберите узел, соблюдая момент затяжки крышек подшипников (регламентные 80-100 Н∙м).
- Повторите тест с краской. При недопустимом смещении пятна контакта повторите замеры и коррекцию.
- Проконтролируйте радиальное/осевое биение вала (допуск – не более 0.05 мм).

Износ валов и подшипников КОМа

Валовые элементы и подшипниковые узлы в коробке отбора мощности подвержены интенсивным механическим и термическим нагрузкам. Постепенная деградация этих компонентов приводит к возникновению вибраций, шумов и нарушению синхронизации работы агрегата.

Основные причины износа включают естественную усталость металла, недостаточную смазку, перегрузки и нарушение центровки валов. Особенно критичны повреждения опорных подшипников первичного и промежуточного валов, что провоцирует биение и осевые люфты.

Распространённые последствия износа

Заклинивание КОМа: Возникает при критическом разрушении сепараторов подшипников или деформации шариковых дорожек.
Течь масла: Ускоренный износ сальников из-за вибрации смещённых валов.
Вибрация на кузов: Передаётся через крепления при дисбалансе вращающихся частей.

Компонент	Признак неисправности	Риски
Опорные подшипники	Гул при работе, локальный перегрев	Разрушение посадочных мест
Шлицы вала	Стук при переключении передач	Обрыв нагруженных зубьев

Диагностировать дисбаланс по аномальным шумам в диапазоне 1500-2200 об/мин.
Проверить уровень смазки и отсутствие металлической стружки в масляном картере.
Заменить деформированные валы и комплект подшипников с калибровкой посадочных отверстий.

Эксплуатационные ограничения по нагрузкам и оборотам

Соблюдение регламентированных параметров нагрузки и оборотов критически важно для предотвращения преждевременного износа и выхода из строя коробки отбора мощности. Превышение лимитов провоцирует перегрев, деформацию валов, разрушение зубьев шестерен и подшипников, что ведет к дорогостоящему ремонту и незапланированным простоям транспортного средства. Несоблюдение требований также может вызвать повреждение узлов трансмиссии и подключенного навесного оборудования.

Основные ограничения включают:

По крутящему моменту:

Максимальный момент строго нормирован для каждой модели КОМ (например, 400–600 Н·м для стандартных серий).
Запрещается передача момента, превышающего значение, указанное в технической документации.
При работе с высоким сопротивлением агрегатов требуется включение пониженных передач на КОМ (при наличии) или коробке передач.

По оборотам:

Вращение выходного вала КОМ не должно превышать 2000–2600 об/мин (точный лимит уточняется в мануале к конкретной модификации).
Подача оборотов выше предела вызывает инерционные разрушения компонентов.
Привод КОМ должен соответствовать оборотам входного вала: прямой привод от двигателя требует контроля тахометром, привод от коробки передач – согласования с выбранной передачей.

Дополнительные требования:

Включение/выключение производится только при выжатой педали сцепления на неподвижном автомобиле либо при минимальных оборотах холостого хода.
Длительная работа под пиковой нагрузкой не допускается – соблюдайте цикличность, указанную производителем.
Эксплуатация разрешена исключительно с оборудованием, совместимым по мощности и массе с характеристиками КОМ.

Список источников

Для подготовки статьи о коробке отбора мощности КамАЗа необходимо опираться на авторитетные источники, обеспечивающие точность технического описания устройства и принципа ее работы. Особую ценность представляют официальная документация производителя и специализированные учебные пособия.

Интернет-ресурсы могут быть полезны для поиска актуальных статей или разъяснений, но информацию из них следует тщательно перепроверять с данными из первичных источников во избежание ошибок.
