Конструкция и работа датчика детонации на Шевроле Нива

Статья обновлена: 18.08.2025

Датчик детонации в двигателях Шевроле Нива выполняет критически важную функцию защиты силового агрегата от разрушительных вибраций.

Этот компонент непрерывно отслеживает возникновение аномальных процессов сгорания топливовоздушной смеси в цилиндрах.

Пьезоэлектрический элемент составляет основу конструкции датчика, преобразуя механические колебания блока цилиндров в электрические сигналы.

Электронный блок управления двигателем анализирует полученные данные в реальном времени и корректирует угол опережения зажигания для подавления детонации.

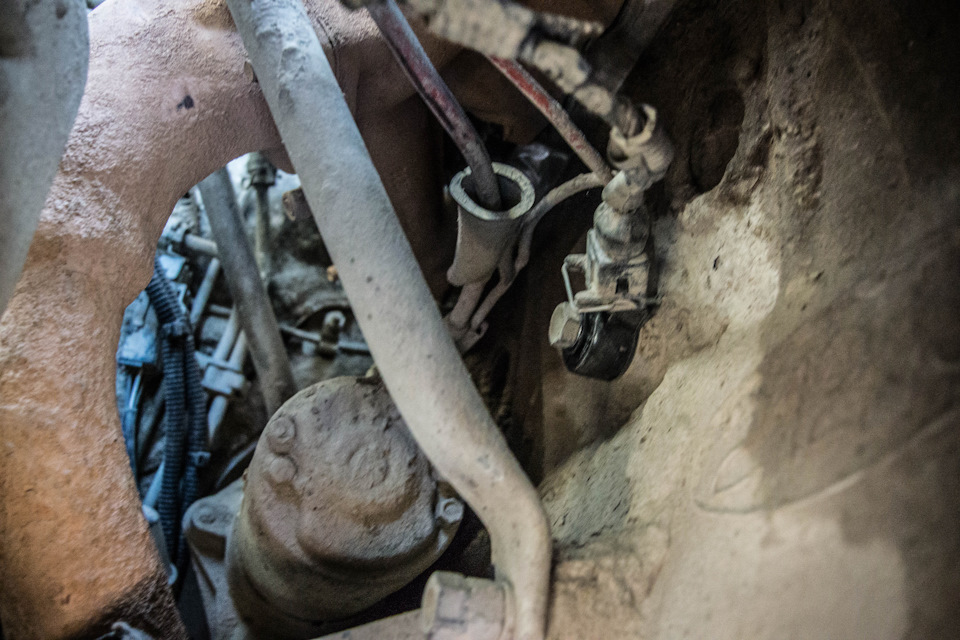

Расположение датчика детонации на двигателе Шевроле Нива

Датчик детонации на двигателях Шевроле Нива устанавливается непосредственно на блоке цилиндров. Его позиция выбрана для максимально точного улавливания вибраций, характерных для детонационного сгорания топливной смеси.

Конкретное место монтажа зависит от модификации силового агрегата. Наиболее распространенные варианты расположения – в верхней части блока цилиндров, между вторым и третьим цилиндрами, либо на тыльной стороне блока ближе к салону автомобиля.

Особенности установки

Крепление осуществляется единственным болтом через отверстие в корпусе датчика. Электрическое подключение выполняется посредством двухконтактного разъёма, идущего к жгуту проводов системы управления двигателем.

• Чувствительный элемент датчика должен иметь надежный контакт с поверхностью блока
• Место установки очищается от грязи и следов коррозии перед монтажом
• Крепежный болт затягивается с моментом 20-25 Н·м для обеспечения оптимального акустического контакта

Тип двигателя	Типичное расположение
LADA-2123 (1.7L)	Между 2-м и 3-м цилиндрами, возле ГБЦ
GM F16D3 (1.8L)	На задней стенке блока цилиндров

Крепление датчика: болт и шпилька блока цилиндров

Датчик детонации Шевроле Нива фиксируется на блоке цилиндров через резьбовое отверстие между 2-м и 3-м цилиндрами. Это расположение обеспечивает максимально точную регистрацию вибраций, характерных для детонационного сгорания топливной смеси.

Для монтажа используется комбинированный крепеж: шпилька, ввернутая в блок, и прижимной болт. Шпилька выступает направляющей и опорой, а болт создает необходимое усилие для плотного контакта корпуса датчика с поверхностью двигателя.

Конструктивные особенности крепления

• Шпилька – стальной стержень с резьбой M8×1.25 на обоих концах: нижняя часть вкручивается в блок цилиндров, верхняя служит для накручивания болта.
• Болт – головка под ключ на 13 мм, резьба M8×1.25, длина ~25 мм. Оснащается пружинной шайбой для предотвращения самооткручивания.

Элемент	Функция	Параметры
Шпилька	Базовая фиксация в блоке, позиционирование датчика	Длина 40-45 мм, резьба M8×1.25
Болт	Прижим датчика к поверхности блока	Момент затяжки 15-20 Н·м

Критическое требование: чистые резьбовые соединения и соблюдение момента затяжки болта. Перетяжка вызывает деформацию корпуса датчика, недотяжка – ложные сигналы из-за вибрационного люфта.

Материал корпуса датчика: нержавеющая сталь

Корпус датчика детонации Шевроле Нива изготавливается преимущественно из нержавеющей стали, что обеспечивает критически важную защиту внутренних компонентов. Данный материал выбран благодаря комплексному сочетанию механической прочности и коррозионной стойкости.

Эксплуатация в подкапотном пространстве сопряжена с постоянным воздействием агрессивных сред: вибраций, перепадов температур, солей, масел и технических жидкостей. Нержавеющая сталь эффективно противостоит этим факторам, предотвращая:

• Окисление и ржавчину даже при длительном контакте с влагой или реагентами
• Деформацию под воздействием вибрационных нагрузок
• Термические повреждения при экстремальном нагреве двигателя

Конструктивно корпус выполняет несколько ключевых функций:

1. Герметизация чувствительного пьезоэлемента от влаги и загрязнений
2. Обеспечение жёсткого контакта с блоком цилиндров для точной передачи вибраций
3. Формирование экранирующего барьера от электромагнитных помех

Технические преимущества нержавеющей стали в сравнении с альтернативами:

Материал	Устойчивость к коррозии	Прочность	Срок службы
Нержавеющая сталь	Высокая	Высокая	10+ лет
Алюминиевый сплав	Средняя	Средняя	5-7 лет
Пластик	Высокая	Низкая	3-5 лет

Использование нержавеющей стали минимизирует риски ложных срабатываний или потери сигнала из-за деградации корпуса, напрямую влияя на точность детонационного регулирования и ресурс двигателя.

Чувствительный пьезоэлектрический элемент внутри корпуса

Сердцем датчика детонации является пьезоэлектрическая керамическая пластина, заключённая в герметичный металлический корпус. Этот кристалл генерирует электрическое напряжение при механической деформации, возникающей под воздействием вибраций двигателя.

Пластина жёстко зафиксирована между инерционной массой (грузом-демпфером) и корпусом датчика. При появлении детонационных колебаний инерционная масса создаёт давление на пьезоэлемент, синхронное с резонансной частотой детонации (обычно 5-15 кГц).

Ключевые особенности работы

Принцип преобразования энергии основан на прямом пьезоэффекте: механическое напряжение кристалла вызывает появление на его электродах пропорционального электрического заряда. Чем выше амплитуда вибраций детонации, тем больше выходное напряжение элемента.

Основные характеристики пьезокристалла:

• Высокая чувствительность в диапазоне 0.1–2 В/g (напряжение на единицу ускорения)
• Резонансная частота, калиброванная под спектр детонационных стуков
• Температурная стабильность в диапазоне -40°C до +120°C

Для точной фильтрации сигнала применяется встроенная электронная схема:

1. Усилитель низкого уровня
2. Полосовой фильтр (отсекает низкочастотные вибрации коленвала и высокочастотные помехи)
3. Компаратор для формирования цифрового сигнала

Параметр	Значение
Рабочее напряжение	5 В ±0.5 В
Ток потребления	< 10 мА
Чувствительность	100–200 мВ/g
Резонансная частота	8±2 кГц

Рабочий элемент из кварца или керамики

Рабочим элементом датчика детонации Шевроле Нива является пьезоэлектрический кристалл, изготовленный из кварца или специальной керамики. Этот компонент выполняет ключевую функцию преобразования механических вибраций в электрический сигнал. Кварц и керамика выбраны благодаря их выраженным пьезоэлектрическим свойствам, сохраняющим стабильность в условиях высоких температур и вибраций двигателя.

При возникновении детонации в двигателе, кристалл испытывает механическое давление от высокочастотных колебаний блока цилиндров. Это давление вызывает деформацию кристаллической решетки материала, что приводит к генерации электрического напряжения на его гранях. Амплитуда и частота выходного сигнала напрямую зависят от интенсивности детонационных процессов.

Конструктивные особенности

Кристалл закреплён внутри металлического корпуса датчика с резьбовым креплением к блоку цилиндров. Для точной передачи вибраций используются:

• Инерционная масса (груз), прижимающая кристалл к основанию
• Пружинный элемент, обеспечивающий постоянный контакт
• Демпфирующие прокладки для фильтрации посторонних низкочастотных шумов

Электрические контакты кристалла подключены к экранированному проводу, передающему сигнал в ЭБУ двигателя. Керамические элементы чаще применяются в современных датчиках из-за более высокой чувствительности по сравнению с кварцевыми аналогами.

Принцип пьезоэлектрического эффекта в основе работы

Пьезоэлектрический эффект заключается в генерации электрического напряжения на поверхности определённых материалов при их механической деформации. В датчике детонации Шевроле Нива используется пьезокерамический элемент, который сжимается под воздействием вибраций двигателя. Эти вибрации возникают при детонационном сгорании топливовоздушной смеси, создавая характерные высокочастотные колебания в диапазоне 5-20 кГц.

При деформации пьезоэлемента на его электродах возникает переменное электрическое напряжение, пропорциональное силе и частоте механических колебаний. Этот сигнал передаётся по экранированному проводу в электронный блок управления двигателем (ЭБУ). Амплитуда напряжения напрямую зависит от интенсивности детонационных процессов: чем сильнее детонация, тем выше выходной сигнал датчика.

Преобразование механической энергии в электрический сигнал

• Детонационные вибрации воздействуют на чувствительную массу датчика
• Инерционный груз передаёт механическое усилие на пьезокристаллический элемент
• Деформация кристаллической решётки генерирует разность потенциалов
• Сигнал усиливается встроенным преобразователем датчика
• ЭБУ анализирует амплитудно-частотные характеристики сигнала

Генерирование электрического сигнала при механической деформации

Пьезоэлектрический элемент датчика детонации Шевроле Нива представляет собой кристаллическую структуру (обычно из керамики на основе цирконата-титаната свинца), генерирующую электрический заряд при изменении механического напряжения. Деформация кристалла возникает под воздействием вибраций двигателя, синхронизированных с частотой детонационных стуков.

При механическом сжатии или растяжении пьезоэлемента происходит смещение положительных и отрицательных ионов внутри кристаллической решетки. Это смещение формирует на противоположных гранях кристалла разноименные электрические заряды, создающие разность потенциалов между контактами датчика.

Характеристики электрического сигнала

• Амплитуда напряжения пропорциональна силе механического воздействия
• Частота сигнала соответствует частоте детонационных колебаний (15-25 Гц)
• Полярность заряда зависит от направления деформации

Состояние кристалла	Электрический отклик
Статическая деформация	Постоянное напряжение (до рассеивания заряда)
Динамическая вибрация	Переменное напряжение (форма сигнала повторяет вибрационный профиль)

Генерируемое напряжение передается по экранированному проводу в блок управления двигателем (ЭБУ), где анализируется амплитуда и частота сигнала. ЭБУ дифференцирует детонационные стуки от фоновых вибраций по характерному частотному диапазону и интенсивности, превышающей калибровочные пороги.

Физические колебания блока при детонации

При аномальном сгорании топливно-воздушной смеси в цилиндрах возникают ударные волны, создающие высокочастотные механические вибрации (от 5 до 20 кГц). Эти колебания передаются через ГБЦ на блок цилиндров двигателя, вызывая его резонансную тряску. Интенсивность вибраций напрямую зависит от силы детонации – чем мощнее микровзрывы, тем выше амплитуда и частота колебаний металлической конструкции.

Характерной особенностью является нерегулярность возникающих вибраций: они носят хаотичный импульсный характер с пиковыми значениями давления до 70 МПа. Колебания распространяются преимущественно вдоль стенок цилиндров, создавая крутильные и продольные деформации. Критический диапазон частот (6-8 кГц) соответствует естественной резонансной частоте блока, что многократно усиливает разрушительное воздействие.

Ключевые параметры колебаний

• Источник генерации: ударные волны от локальных очагов детонации в камерах сгорания
• Тип волн: поперечные и продольные акустические волны в металле
• Опасные частоты: 5-8 кГц (резонанс блока), 12-15 кГц (резонанс ГБЦ)
• Скорость распространения: ~5000 м/с в чугунном блоке

Параметр	Норма	При детонации
Амплитуда вибраций	0.05-0.2 м/с²	До 40 м/с²
Пиковая частота	1-2 кГц	6-20 кГц
Давление волн	до 10 МПа	40-70 МПа

Негативные последствия таких колебаний включают ускоренный износ шатунных вкладышей, разрушение поршневых колец и эрозию стенок цилиндров. Длительное воздействие приводит к образованию усталостных трещин в перемычках блока и нарушению геометрии постелей коленвала. Эффективное подавление достигается только оперативной коррекцией угла опережения зажигания при обнаружении резонансных частот датчиком.

Детонация как неконтролируемое взрывное воспламенение топлива

Детонация представляет собой аномальный режим горения топливовоздушной смеси в цилиндрах двигателя, при котором после искрового зажигания фронт пламени распространяется со сверхзвуковой скоростью (до 2000 м/с). Это провоцирует формирование ударных волн, многократно отражающихся от стенок камеры сгорания.

Ключевой причиной явления выступает самовоспламенение несгоревшей части смеси под воздействием критического сочетания давления и температуры до подхода основного фронта горения. Энергия высвобождается взрывным образом, а не плавно, как при нормальном сгорании.

Факторы, провоцирующие детонацию

• Низкое октановое число топлива – снижает стойкость бензина к самовоспламенению
• Высокая степень сжатия – увеличивает пиковые температуры в цилиндре
• Бедная топливная смесь – замедляет горение и повышает температуру стенок
• Перегрев двигателя – создает локальные очаги калильного зажигания
• Угол опережения зажигания (УОЗ) – раннее зажигание увеличивает давление до ВМТ

Последствия детонации для двигателя

Механические повреждения	Разрушение поршневых колец, эрозия головки блока, деформация шатунов
Термическое воздействие	Прогар прокладки ГБЦ, оплавление поршней, локальный перегрев клапанов
Снижение эффективности	Падение мощности на 5-7%, увеличение расхода топлива на 10-15%

Датчик детонации Шевроле Нива фиксирует высокочастотные вибрации (20-75 Гц), характерные для ударных волн. При обнаружении аномалии ЭБУ двигателя немедленно корректирует угол опережения зажигания в сторону запаздывания, смещая пик давления на безопасную фазу рабочего цикла.

Без оперативного вмешательства системы детонационного контроля даже кратковременная детонация (менее 2 секунд) способна вызвать необратимые повреждения силового агрегата. Современные пьезоэлектрические датчики обеспечивают сдвиг УОЗ в пределах 3-15 градусов за 50-100 мс, полностью подавляя опасный процесс.

Характерная частота вибраций при детонации (1-10 кГц)

Детонационное сгорание топливно-воздушной смеси в цилиндрах двигателя Шевроле Нива сопровождается возникновением специфических высокочастотных вибраций. Эти вибрации резко отличаются от фоновых колебаний, вызванных нормальной работой двигателя (вращением коленвала, движением поршней, открытием клапанов), которые обычно лежат в более низком частотном диапазоне.

Критическая особенность детонационных вибраций заключается в их частотной характеристике. Они проявляются как интенсивные механические колебания в диапазоне примерно от 1 до 10 килогерц (кГц). Эта конкретная полоса частот обусловлена физикой самого процесса детонации – ударные волны, распространяющиеся внутри камеры сгорания при взрывном характере горения, возбуждают резонансные колебания стенок блока цилиндров двигателя именно на этих частотах.

Принцип выделения детонационного сигнала

Датчик детонации Шевроле Нива, являющийся пьезоэлектрическим акселерометром, конструктивно настроен на максимальную чувствительность именно в этом характерном диапазоне 1-10 кГц:

• Резонансная настройка: Механическая конструкция чувствительного элемента датчика (пьезокерамической пластины с инерционной массой) спроектирована так, что его собственная резонансная частота попадает в середину или верхнюю часть диапазона детонационных частот (часто около 5-7 кГц). Это обеспечивает максимальный электрический отклик датчика именно на вибрации детонации.
• Фильтрация сигнала: Электрический сигнал, генерируемый пьезоэлементом под действием вибраций, поступает в электронный блок управления двигателем (ЭБУ). Внутри ЭБУ установлены полосовые фильтры, настроенные на пропускание сигналов в полосе 1-10 кГц. Это позволяет эффективно отсечь низкочастотные вибрации (работа ГРМ, коленвала) и высокочастотные помехи, оставив только компоненты, соответствующие детонации.
• Анализ амплитуды: ЭБУ непрерывно анализирует амплитуду сигнала в этом отфильтрованном диапазоне. Когда амплитуда вибраций превышает определенный, запрограммированный в памяти ЭБУ пороговый уровень, блок управления интерпретирует это как возникновение детонации в одном из цилиндров.

Таким образом, способность датчика детонации и алгоритмов ЭБУ надежно идентифицировать и реагировать именно на вибрации в диапазоне 1-10 кГц является фундаментальной для его корректной работы по защите двигателя Шевроле Нива от разрушительных последствий детонационного сгорания. Правильная установка датчика (надежное крепление к блоку цилиндров в строго определенном месте) критически важна для точной передачи этих высокочастотных колебаний.

Преобразование механических колебаний в электрический сигнал

При возникновении детонации в двигателе создаются высокочастотные механические колебания (вибрации) в диапазоне 5-20 кГц. Эти вибрации передаются через корпус датчика, закрепленного на блоке цилиндров, на внутренний чувствительный элемент.

Внутри датчика расположен пьезокерамический кристалл, сжатый между инерционной массой и корпусом. При вибрациях инерционная масса оказывает переменное давление на кристалл, вызывая его деформацию. Именно эта деформация активирует физический принцип преобразования.

Принцип пьезоэлектрического эффекта

Под механическим воздействием в пьезокерамическом элементе возникает прямой пьезоэлектрический эффект: смещение зарядов в кристаллической решетке генерирует переменное электрическое напряжение на его электродах. Амплитуда напряжения прямо пропорциональна силе воздействия.

Характеристики генерируемого сигнала:

Параметр	Значение
Форма сигнала	Переменное напряжение синусоидальной формы
Амплитуда	До 1.5 В (зависит от силы детонации)
Частота	Соответствует частоте вибраций (5-20 кГц)

Дальнейшая обработка сигнала включает:

1. Фильтрацию низкочастотных помех (вибрации ГРМ, клапанов)
2. Усиление полезного высокочастотного сигнала
3. Передачу преобразованного сигнала по экранированному проводу в ЭБУ

ЭБУ анализирует амплитуду и частоту сигнала относительно оборотов двигателя, идентифицируя детонацию. При превышении пороговых значений корректируется угол опережения зажигания для защиты двигателя.

Амплитуда сигнала как показатель силы детонации

При возникновении детонации в цилиндрах двигателя Шевроле Нива пьезоэлектрический элемент датчика генерирует переменное напряжение. Величина амплитуды этого напряжения прямо пропорциональна силе ударной волны, воздействующей на чувствительный кристалл. Чем интенсивнее детонационные процессы, тем выше амплитуда выходного сигнала.

ЭБУ двигателя непрерывно анализирует амплитудные характеристики сигнала через АЦП, преобразуя аналоговые колебания в цифровые значения. Калибровочные таблицы в прошивке контроллера содержат эталонные пороговые уровни амплитуды, соответствующие допустимой интенсивности детонации для конкретных режимов работы ДВС.

Интерпретация амплитуды ЭБУ

Алгоритм обработки сигнала учитывает:

• Диапазон измерений: 0.5–5 В (типовое значение при критичной детонации – от 1.2 В)
• Фильтрация шумов: цифровая обработка исключает ложные срабатывания от механических вибраций
• Сравнение с базовым уровнем: отклонение амплитуды на 30-50% от фонового значения активирует коррекцию угла опережения зажигания

Амплитуда сигнала	Интерпретация ЭБУ	Действие системы
Менее 0.8 В	Детонация отсутствует	Постепенное увеличение УОЗ
0.8–1.2 В	Умеренная детонация	Коррекция УОЗ на 3-5°
Более 1.2 В	Опасная детонация	Экстренное уменьшение УОЗ на 8-10°

Важно: нелинейная зависимость амплитуды от частоты детонационных импульсов требует комплексного анализа временных интервалов между пиками. При диагностике учитывают характер осциллограммы – "ровная" синусоида указывает на механические помехи, тогда как хаотичные пикообразные всплески подтверждают детонацию.

Фильтрация сигнала от посторонних вибраций

Датчик детонации Шевроле Нива, как и большинство современных датчиков этого типа, является пьезоэлектрическим акселерометром. Он генерирует переменное напряжение в ответ на любые механические вибрации, воздействующие на его корпус. Поскольку двигатель внутреннего сгорания является источником множества вибраций различной частоты и амплитуды (работа клапанного механизма, топливных форсунок, помпы, генератора, неравномерность хода и т.д.), ключевой задачей становится выделение из общего сигнала именно той составляющей, которая соответствует детонационному стуку.

Для решения этой задачи применяется комбинация конструктивных особенностей самого датчика и алгоритмов обработки сигнала в электронном блоке управления двигателем (ЭБУ). Конструктивно датчик часто проектируется как механический резонатор, имеющий собственную резонансную частоту, совпадающую с типичным диапазоном частот детонационных вибраций (обычно 5-15 кГц). Это позволяет ему быть наиболее чувствительным именно к этим частотам.

Методы фильтрации в ЭБУ

Основная нагрузка по фильтрации ложится на программно-аппаратные средства ЭБУ. Сигнал с датчика проходит несколько этапов обработки:

• Аналоговая предфильтрация: Входная цепь ЭБУ может содержать простые RC-фильтры для ослабления очень высокочастотных помех и помех по питанию, не характерных для детонации.
• Аналого-цифровое преобразование (АЦП): Постоянно меняющееся аналоговое напряжение с датчика преобразуется в цифровую форму для дальнейшей обработки процессором ЭБУ.
• Цифровая полосовая фильтрация: Это основной этап. ЭБУ применяет цифровые фильтры (часто БИХ- или КИХ-фильтры), настроенные на узкий диапазон частот, характерный для детонации в *конкретном* двигателе (например, 6-8 кГц или 13-15 кГц). Сигналы с частотой ниже и выше этого "окна" существенно ослабляются или отсекаются.
• Окно обнаружения: Анализ сигнала на предмет детонации происходит не постоянно, а только в строго определенные моменты рабочего цикла каждого цилиндра – обычно в интервале 10-60 градусов поворота коленвала после ВМТ (Верхней Мертвой Точки) для данного цилиндра. Это исключает реакцию на вибрации, возникающие в другие фазы (например, от закрытия клапанов).
• Пороговое сравнение и интегрирование: Отфильтрованный сигнал в "окне обнаружения" сравнивается с запрограммированным пороговым уровнем. Если уровень превышен, ЭБУ фиксирует факт детонации. Интенсивность детонации часто оценивается путем интегрирования (суммирования) амплитуды сигнала, превысившего порог, за время окна обнаружения. Чем больше интеграл, тем сильнее детонация.

Ключевые параметры фильтрации:

Параметр	Типичное значение/Описание
Резонансная частота датчика	~5-15 кГц (оптимизирована под двигатель)
Центральная частота полосы фильтра ЭБУ	Зависит от двигателя (напр., 6.5 кГц, 7.8 кГц, 14 кГц)
Ширина полосы фильтра ЭБУ	Обычно ±1-3 кГц от центральной частоты
Положение "окна обнаружения"	~10-60° п.к.в. после ВМТ для каждого цилиндра

Таким образом, фильтрация сигнала от датчика детонации Шевроле Нива представляет собой комплексный процесс, сочетающий физические свойства датчика-резонатора и сложные алгоритмы цифровой обработки сигналов в ЭБУ, направленные на надежное выделение характерного "отпечатка" детонационных вибраций на фоне общего шума двигателя.

Экранированный провод для защиты от помех

Экранированный провод в цепи датчика детонации Шевроле Нива критически важен для точной передачи сигнала. Он предотвращает искажение слабого акустического сигнала детонации электромагнитными помехами от системы зажигания, генератора и других электронных компонентов двигателя.

Экран работает по принципу клетки Фарадея: металлическая оплетка вокруг центральной жилы перехватывает внешние электромагнитные поля. Наведенные токи от помех замыкаются через экран на "массу" автомобиля, не достигая сигнального проводника. Это обеспечивает чистоту передачи импульсов детонации к ЭБУ.

Конструктивные особенности экранированного провода

• Медная токопроводящая жила – передает сигнал переменного напряжения от пьезоэлемента датчика
• Диэлектрический изолятор – слой термостойкого полимера (обычно PTFE) вокруг жилы
• Экран из плетеной медной проволоки – покрывает ≥85% поверхности изолятора (плотность плетения ≥65%)
• Внешняя ПВХ-оболочка – защищает от механических повреждений и агрессивной среды подкапотного пространства

Целостность экрана обязательна на всей протяженности провода. Нарушение оплетки при перегибах или повреждение контактов в разъемах приводит к проникновению помех. Это вызывает ложные срабатывания системы коррекции зажигания, снижение мощности двигателя и увеличение расхода топлива.

Разъем датчика: тип и распиновка контактов

Датчик детонации на Шевроле Нива оснащен двухконтактным разъемом стандартного типа, обеспечивающим надежное соединение с бортовой сетью. Конструкция разъема рассчитана на эксплуатацию в условиях вибраций и перепадов температур, характерных для подкапотного пространства.

Разъем выполнен в форм-факторе прямоугольного пластикового корпуса с фиксатором типа «язычок», предотвращающим самопроизвольное отсоединение. Контакты разъема имеют позолоченные покрытия для минимизации сопротивления и защиты от коррозии.

Распиновка контактов

Номер контакта	Назначение	Цвет провода
1	Сигнальный выход	Серый
2	Заземление (масса)	Черный

Важно: полярность подключения строго регламентирована. Некорректная распиновка вызывает ошибки самодиагностики (код P0325) и нарушения работы системы управления двигателем.

При замене датчика используйте оригинальный разъем GM 96859476 или его сертифицированные аналоги. При диагностике проверяйте:

• Целостность фиксатора корпуса разъема
• Отсутствие окислов на контактных поверхностях
• Плотность посадки проводов в клеммные колодки

Напряжение питания датчика от ЭБУ

Датчик детонации Шевроле Нива получает питание напрямую от электронного блока управления двигателем (ЭБУ) через выделенную цепь. Стандартное напряжение питания составляет 5 В постоянного тока, формируемое блоком управления. Эта величина поддерживается стабильно вне зависимости от колебаний бортового напряжения автомобиля благодаря встроенным стабилизаторам ЭБУ.

Питающая линия подключается к сигнальному выводу датчика через токоограничивающий резистор внутри ЭБУ. Одновременно данный провод выполняет функцию передачи сигнала: пьезоэлектрический элемент датчика модулирует напряжение на этой линии в соответствии с уровнем детонации. Таким образом реализована двухпроводная схема (питание/масса), где один провод совмещает функции питания и передачи данных.

Ключевые особенности цепи питания

• Напряжение: 5±0.2 В при работающем двигателе
• Ток потребления: не более 20 мА
• Защита от КЗ: встроенная в ЭБУ
• Фильтрация помех: RC-цепочка на входе ЭБУ

Параметр	Нормальное состояние	При обрыве/КЗ
Напряжение на контакте	4.8-5.2 В	<1 В / >8 В
Сопротивление датчика	2-10 МОм	0 / ∞ Ом

Отклонение напряжения питания за пределы допустимого диапазона (ниже 4.6 В или выше 5.4 В) приводит к регистрации ЭБУ ошибки P0645 и переходу на аварийные углы опережения зажигания. Корректность подачи напряжения проверяется замером на разъёме датчика при включенном зажигании.

Аналоговый характер выходного сигнала

Выходной сигнал датчика детонации на Шевроле Нива является принципиально аналоговым по своей природе. Это означает, что он представляет собой непрерывно изменяющееся напряжение, а не дискретные цифровые уровни (логические 0 или 1). Характеристики этого сигнала напрямую отражают физические процессы, происходящие при детонации в двигателе.

Основой генерации сигнала служит пьезоэлектрический эффект. Чувствительный элемент датчика – пьезокерамическая пластина – деформируется под воздействием механических вибраций блока цилиндров. Эта деформация вызывает генерацию электрического напряжения на выводах элемента. Чем сильнее вибрация (особенно в характерном для детонации высокочастотном диапазоне), тем больше амплитуда генерируемого напряжения.

Ключевые особенности аналогового сигнала

• Непрерывность: Сигнал изменяется плавно во времени, отражая мгновенную интенсивность вибраций.
• Зависимость амплитуды: Амплитуда (размах) выходного напряжения прямо пропорциональна силе вибраций, вызванных детонацией. Слабые вибрации дают малую амплитуду сигнала, сильные детонационные стуки – высокую амплитуду.
• Зависимость частоты: Датчик наиболее чувствителен к вибрациям в определенном резонансном диапазоне частот (обычно 5-15 кГц для бензиновых двигателей). Вибрации этой частоты вызывают максимальный отклик по амплитуде.
• Форма сигнала: Сигнал представляет собой сложную осциллирующую кривую переменного тока (AC), форма и частота которой зависят от характера вибраций блока цилиндров.

Этот "сырой" аналоговый сигнал по экранированному проводу поступает непосредственно на вход специализированного аналогово-цифрового преобразователя (АЦП) внутри электронного блока управления двигателем (ЭБУ). Задача ЭБУ – постоянно мониторить этот сигнал, анализируя его амплитуду и частотные характеристики, чтобы точно идентифицировать момент возникновения детонации и оценить ее интенсивность. На основе этого анализа ЭБУ корректирует угол опережения зажигания для конкретного цилиндра или группы цилиндров, предотвращая разрушительное воздействие детонации.

Характеристика сигнала	Описание	Значение для ЭБУ
Тип сигнала	Переменное напряжение (AC)	Требует АЦП для обработки
Диапазон напряжения	От долей вольта до нескольких вольт (напр., ~0.1В - 5В)	Позволяет оценить интенсивность детонации
Зависимость амплитуды	Прямо пропорциональна силе детонационных вибраций	Ключевой параметр для определения момента и силы детонации
Частотный диапазон	Пиковая чувствительность в резонансной полосе (~5-15 кГц)	Помогает отличить детонацию от других вибраций двигателя

Параметры сопротивления исправного датчика

Сопротивление исправного датчика детонации на Chevrolet Niva является ключевым диагностическим параметром. Проверка осуществляется мультиметром в режиме измерения сопротивления (Омы) при отключенном разъеме.

Нормативное значение варьируется в диапазоне 1.8–2.2 МОм при температуре +20°C. Отклонение от этих показателей свидетельствует о неисправности пьезоэлектрического элемента.

Критические отклонения и их причины

При диагностике учитывайте следующие аномалии:

• Бесконечное сопротивление – обрыв внутренней цепи
• Нулевое сопротивление – короткое замыкание
• Отклонение >10% от нормы – деградация пьезокерамики

Состояние	Сопротивление (МОм)	Действие
Исправный	1.8–2.2	ОК
Пограничный	1.6–1.8 или 2.2–2.4	Контроль через 500 км
Неисправный	<1.6 или >2.4	Замена

Важно: Замеры проводятся на прогретом двигателе. При температуре +80°C сопротивление снижается на 15–20% относительно номинала. Используйте термозависимые поправки при интерпретации.

Влияние детонации на долговечность двигателя

Детонация вызывает ударные нагрузки на кривошипно-шатунный механизм и элементы цилиндро-поршневой группы. Волны давления достигают 70-100 МПа, что многократно превышает нормативные значения при штатном сгорании топлива. Эти микровзрывы создают вибрации, передающиеся на стенки цилиндров, коленчатый вал и коренные подшипники.

Постоянное воздействие детонационных процессов провоцирует механические разрушения критических компонентов двигателя. Наиболее уязвимыми становятся поршни – в их днищах образуются трещины и прогарные зоны, разрушаются перемычки между канавками поршневых колец. Параллельно происходит ускоренный износ шатунных вкладышей и постелей коленвала из-за масляной пленки.

Ключевые последствия для ресурса двигателя

• Деформация и эрозия поршневых колец с потерей компрессии
• Разрушение межкольцевых перемычек на поршнях
• Образование задиров на зеркале цилиндров
• Растрескивание керамического покрытия свечей зажигания
• Ускоренная усталость металла шатунов и крышек подшипников

Датчик детонации Шевроле Нива предотвращает эти повреждения через динамическую коррекцию угла опережения зажигания. При фиксации характерных вибраций (частота 5-20 кГц) ЭБУ моментально корректирует УОЗ на 3-15 градусов, переводя двигатель в безопасный режим. Система работает циклически: каждые 50 мс контроллер проверяет сигнал датчика, обеспечивая непрерывную адаптацию к качеству топлива и нагрузке.

Компонент двигателя	Типовые повреждения при детонации
Поршневая группа	Оплавление днища, разрушение перемычек, заклинивание колец
Головка блока	Прогар прокладки, трещины в камере сгорания
Шатунные подшипники	Выкрашивание антифрикционного слоя, проворот вкладышей

Без корректной работы датчика ресурс двигателя сокращается на 40-60%. Особенно критичны хронические детонации на низких оборотах под нагрузкой (движение в гору на высокой передаче), когда ударные нагрузки максимальны. При этом кратковременные проявления во время разгона менее опасны благодаря охлаждающему эффекту топливной смеси.

Сигнал датчика - входной параметр для коррекции УОЗ

Датчик детонации Шевроле Нива генерирует переменное напряжение, амплитуда и частота которого прямо пропорциональны силе вибраций (детонации) в двигателе. Этот аналоговый сигнал преобразуется во внутренней схеме датчика в цифровой импульсный поток, удобный для обработки электронным блоком управления двигателем (ЭБУ).

ЭБУ непрерывно анализирует параметры полученного сигнала: наличие импульсов, их амплитуду и частоту следования. Основная задача – отличить характерные высокочастотные колебания, вызванные именно детонацией (примерно 5-20 кГц), от фоновых шумов и вибраций других компонентов двигателя.

Принцип коррекции угла опережения зажигания

При обнаружении признаков детонации ЭБУ выполняет немедленную коррекцию УОЗ по следующему алгоритму:

1. Фиксация детонации: ЭБУ идентифицирует импульсы, соответствующие детонационным стукам, на основе их частоты и амплитуды.
2. Мгновенное реагирование: Для конкретного цилиндра, в котором зафиксирована детонация, угол опережения зажигания немедленно уменьшается на фиксированную величину (например, на 3-5 градусов). Это делается для гашения опасного процесса.
3. Постепенная оптимизация: Если после коррекции детонация прекращается, ЭБУ начинает медленно и ступенчато увеличивать УОЗ обратно (обычно на 0.5-1 градус за цикл), стремясь вернуться к оптимальному (заложенному в картах) или докритическому значению для максимизации мощности и экономичности.
4. Цикличность контроля: Процесс мониторинга сигнала и коррекции УОЗ происходит непрерывно и индивидуально для каждого цилиндра на всех рабочих режимах двигателя.

Таким образом, сигнал датчика детонации является ключевой обратной связью, позволяющей ЭБУ динамически управлять УОЗ. Система стремится поддерживать угол опережения зажигания как можно ближе к границе возникновения детонации ("границе стука"), но не допуская ее перехода, обеспечивая максимально эффективную работу двигателя без риска повреждения.

Состояние сигнала датчика	Действие ЭБУ	Цель коррекции
Детонация обнаружена (импульсы высокой амплитуды/частоты)	Мгновенное уменьшение УОЗ для проблемного цилиндра	Прекращение разрушительной детонации
Детонация отсутствует	Плавное увеличение УОЗ (возврат к оптимуму)	Достижение максимальной мощности и топливной экономичности

Алгоритм обработки сигнала в блоке управления

Сигнал от датчика детонации поступает на вход блока управления двигателем (ЭБУ) в виде переменного напряжения. ЭБУ непрерывно анализирует этот сигнал для выявления характерных признаков детонационных стуков на фоне рабочих шумов двигателя.

Обработка осуществляется по многоступенчатой цифровой схеме, включающей предварительную подготовку сигнала и его последующий анализ. Основная задача алгоритма – точное определение моментов возникновения детонации для корректировки угла опережения зажигания.

Последовательность обработки сигнала

1. Аналогово-цифровое преобразование: Входной аналоговый сигнал оцифровывается с высокой частотой дискретизации (обычно 20-100 кГц) для точного захвата высокочастотных составляющих.
2. Полосовая фильтрация: Цифровой фильтр выделяет диапазон 5-15 кГц, характерный для детонационных колебаний, подавляя низкочастотные вибрации двигателя и высокочастотные помехи.
3. Расчет RMS-значения: Определяется среднеквадратичное значение отфильтрованного сигнала за фиксированный временной интервал (обычно 2-10 мс) для оценки энергии колебаний.
4. Сравнение с динамическим порогом: Рассчитанное значение сопоставляется с адаптивным порогом, который зависит от текущих оборотов двигателя, нагрузки и температуры. Превышение порога фиксируется как событие детонации.
5. Пространственная идентификация: При обнаружении детонации ЭБУ определяет цилиндр-источник по временной привязке сигнала к фазе рабочего цикла.
6. Коррекция зажигания: Для проблемного цилиндра мгновенно уменьшается угол опережения зажигания (шаг 2-5°), после чего ЭБУ постепенно возвращает оптимальный угол при отсутствии повторных детонаций.

Алгоритм работает циклически с обновлением параметров каждые 5-10° угла поворота коленвала. Пороговые значения автоматически адаптируются к уровню фоновых шумов, что исключает ложные срабатывания при изменении режима работы двигателя.

Корректировка угла опережения зажигания (УОЗ)

При возникновении детонации пьезоэлектрический элемент датчика генерирует переменное напряжение, пропорциональное интенсивности вибраций. Этот сигнал преобразуется во внутренней схеме датчика в цифровой формат и передается на электронный блок управления (ЭБУ) двигателя. ЭБУ непрерывно сравнивает характеристики сигнала с запрограммированными пороговыми значениями детонации для конкретного режима работы двигателя.

При фиксации детонационных колебаний ЭБУ немедленно инициирует коррекцию УОЗ. Алгоритм управления реализует ступенчатое или плавное уменьшение угла опережения зажигания для конкретного цилиндра (или группы цилиндров), где была зафиксирована проблема. Изменение происходит до полного исчезновения признаков детонации, после чего система стабилизирует оптимальный угол.

Ключевые аспекты процесса коррекции

Принцип обратной связи: Датчик детонации является основным источником данных для замкнутого контура управления УОЗ.

Адаптивность: ЭБУ учитывает:

• Обороты двигателя
• Температуру охлаждающей жидкости
• Качество топлива (октановое число)
• Атмосферное давление

Корректировка происходит в реальном времени на каждом рабочем цикле двигателя.

Режимы работы системы:

1. Нормальная работа: УОЗ поддерживается на оптимальном уровне, соответствующем текущим нагрузкам и оборотам.
2. Детонация: Мгновенное уменьшение УОЗ на 3-10 градусов (зависит от интенсивности и прошивки ЭБУ).
3. Стабилизация: Постепенное возвращение УОЗ к исходному значению малыми шагами после прекращения детонации.

Последствия корректировки: Своевременное уменьшение УОЗ предотвращает:

• Разрушение поршневых колец и юбок поршней
• Прогар клапанов и прокладки ГБЦ
• Перегрев стенок цилиндров

При этом незначительно снижается мощность и возрастает расход топлива на время действия коррекции.

Динамическое управление моментом зажигания

Динамическое управление моментом зажигания – алгоритм ЭБУ двигателя, непрерывно корректирующий угол опережения зажигания (УОЗ) для достижения оптимальной мощности и экономичности при предотвращении детонации. Система анализирует данные с датчиков (оборотов, нагрузки, температуры, детонации) и мгновенно адаптирует УОЗ к текущим условиям работы двигателя.

Датчик детонации играет ключевую роль в этой системе, выступая основным источником обратной связи. При возникновении высокочастотных вибраций, характерных для детонации, датчик генерирует сигнал определенной амплитуды и частоты. ЭБУ идентифицирует этот сигнал как опасный режим и немедленно вносит корректировки.

Принцип работы системы с датчиком детонации

ЭБУ двигателя постоянно сравнивает сигнал с датчика детонации с эталонными значениями, хранящимися в памяти. При обнаружении признаков детонации:

1. Мгновенная коррекция: УОЗ для цилиндра (или группы цилиндров) уменьшается на фиксированную величину (шаг коррекции, например, 2-5°).
2. Мониторинг реакции: ЭБУ продолжает анализировать сигнал датчика после коррекции.
3. Стабилизация или дальнейшая коррекция: Если детонация прекращается, УОЗ фиксируется на новом значении. Если детонация сохраняется, шаг коррекции повторяется.
4. Возвратное смещение: При отсутствии детонации в течение заданного времени ЭБУ плавно увеличивает УОЗ малыми шагами, возвращая момент зажигания к оптимальному (граничному) значению.

Этот процесс образует замкнутый контур управления:

• Датчик детонации – источник сигнала о нарушении процесса сгорания.
• ЭБУ – блок обработки сигнала и принятия решений.
• Исполнительный механизм (управление катушками зажигания) – реализует команду на изменение УОЗ.

Динамическое управление позволяет двигателю Шевроле Нива всегда работать на грани детонации ("граничный угол"), что обеспечивает:

Преимущество	Причина
Максимальная мощность	Раннее зажигание улучшает использование энергии топлива
Минимальный расход топлива	Оптимальное сгорание повышает КПД
Защита двигателя	Предотвращение разрушительной детонации
Адаптивность к топливу	Автоматическая подстройка под октановое число

Порог срабатывания датчика в прошивке ЭБУ

Порог срабатывания датчика детонации представляет собой программно заданное в ЭБУ значение уровня вибраций (в вольтах или условных единицах), при превышении которого блок управления идентифицирует процесс как детонацию. Этот параметр калибруется производителем для конкретной модели двигателя с учетом его конструктивных особенностей, степени сжатия и рекомендуемого топлива. Точная настройка порога исключает ложные срабатывания от посторонних шумов (работа ГРМ, клапанов, удары по подвеске) и обеспечивает реакцию только на опасные высокочастотные колебания характерные для детонации (диапазон 5-15 кГц).

Величина порога динамически корректируется ЭБУ в реальном времени на основе текущих параметров работы двигателя: оборотов, нагрузки, температуры охлаждающей жидкости и угла опережения зажигания (УОЗ). Например, при высоких нагрузках и низких оборотах порог снижается для повышения чувствительности, так как риск детонации возрастает. При холодном пуске или работе на холостом ходу порог повышается для фильтрации помех. Прошивка содержит карты калибровок с базовыми значениями порога и алгоритмами их адаптации под изменяющиеся условия.

Особенности взаимодействия с ЭБУ

При регистрации сигнала, превышающего установленный порог, ЭБУ выполняет коррекцию УОЗ в сторону уменьшения для текущей группы цилиндров. Шаг коррекции и скорость возврата к исходному углу также прописаны в алгоритмах управления. Критически важны:

• Жесткость крепления датчика (влияет на амплитуду сигнала)
• Целостность экранирующей оплетки проводов
• Соответствие калибровок прошивки характеристикам двигателя

Некорректный порог (заниженный/завышенный) вызывает:

Слишком низкий порог	Слишком высокий порог
Ложные срабатывания, потеря мощности, перегрев	Пропуск реальной детонации, риск прогара поршней

Важно: Изменение порога в кастомных прошивках требует тщательной проверки на стенде и в реальных условиях для баланса между защитой двигателя и эффективностью его работы.

Зависимость работы от температуры двигателя

Датчик детонации Шевроле Нива демонстрирует прямую корреляцию между температурой двигателя и чувствительностью к детонационным процессам. При холодном запуске (ниже +30°C) пьезоэлектрический элемент генерирует более слабый сигнал из-за сниженной амплитуды механических вибраций, что требует от ЭБУ применения расширенных пороговых значений для фильтрации шумов.

Прогрев силового агрегата до рабочих температур (+80...+95°C) повышает риск детонации из-за уменьшения плотности топливовоздушной смеси и роста давления в цилиндрах. В этом режиме датчик проявляет максимальную чувствительность: кристаллическая решетка активнее преобразует высокочастотные колебания (5-15 кГц) в электрические импульсы, позволяя ЭБУ точно идентифицировать опасные явления.

Ключевые температурные зависимости

• Низкие температуры:
  • Увеличение вязкости моторного масла усиливает механические шумы
  • ЭБУ игнорирует сигналы ниже 0.8V для предотвращения ложных срабатываний
• Эксплуатационный диапазон:
  • Оптимальная чувствительность достигается при 60-100°C
  • Коррекция угла опережения зажигания происходит при сигнале >1.5V
• Перегрев (свыше 105°C):
  • Риск тепловой детонации возрастает на 40-60%
  • Датчик фиксирует вибрации с амплитудой до 3.5V
  • Активируется аварийный алгоритм обогащения смеси

Температура (°C)	Порог срабатывания (V)	Коррекция УОЗ
20-40	0.8-1.2	до 3° запаздывания
60-90	1.2-2.0	до 8° запаздывания
>100	>2.5	до 15° запаздывания

Калибровочные адаптации: ЭБУ динамически корректирует чувствительность, используя данные с датчика температуры охлаждающей жидкости. При прогреве применяется цифровая фильтрация низкочастотных помех, а при перегреве включается режим усиленной диагностики с частотой опроса датчика до 200 раз/сек.

Важно: Керамический изолятор датчика подвержен тепловому расширению. При критическом перегреве (>130°C) возможна деградация пьезоэлемента с необратимым снижением выходного напряжения на 20-25%, что требует обязательной замены компонента.

Последствия загрязнения контактной площадки

Загрязнение контактной площадки датчика детонации Шевроле Нива (масло, пыль, окислы) нарушает электрическое соединение с бортовой сетью. Это приводит к значительному увеличению переходного сопротивления в цепи, что искажает передачу сигнала от пьезоэлемента к электронному блоку управления двигателем (ЭБУ).

Сопротивление загрязнённого контакта создаёт эффект "фильтрации" высокочастотных импульсов детонации. ЭБУ получает ослабленный или искажённый сигнал, не соответствующий реальной вибрации блока цилиндров. Система не может адекватно анализировать детонационные процессы в камерах сгорания.

Основные последствия для двигателя

• Ложное срабатывание защиты: ЭБУ фиксирует ошибку P0327 (низкий уровень сигнала) и включает аварийный режим с принудительным обогащением топливной смеси, вызывая повышенный расход бензина.
• Недостаточное корректирование зажигания: блок управления не распознаёт реальную детонацию, сохраняя раннее зажигание. Возникает ударная нагрузка на поршневую группу и цилиндропоршневые юбки.
• Снижение мощности: хроническая детонация разрушает межкольцевые перегородки поршней и повреждает стенки цилиндров, уменьшая компрессию.

Критическое последствие – калильное зажигание из-за перегрева деталей камеры сгорания. Температура поршневых днищ превышает 900°C, что ведёт к оплавлению кромок и задирам на зеркале цилиндров. В долгосрочной перспективе загрязнение контактов провоцирует:

1. Прогорание прокладки ГБЦ в зоне 3-4 цилиндров.
2. Разрушение шатунных вкладышей из-за ударных нагрузок.
3. Повышенный износ коленчатого вала.

Параметр	Чистый контакт	Загрязнённый контакт
Сопротивление цепи	0.1–0.5 Ом	5–50 Ом
Амплитуда сигнала	0.5–2.0 В	0.1–0.3 В
Реакция ЭБУ на детонацию	Коррекция угла до 12°	Задержка коррекции ≥ 5°

Перетяжка болта крепления и искажение сигнала

Критически важным аспектом при установке датчика детонации Шевроле Нива является соблюдение регламентированного момента затяжки крепежного болта. Производитель строго регламентирует величину момента (обычно в диапазоне 15-25 Н·м), так как корпус датчика, часто выполненный из пластика или алюминия, и его внутренняя конструкция чувствительны к механическим перегрузкам. Превышение этого усилия при затяжке приводит к недопустимым деформациям корпуса и элементов крепления.

Перетяжка болта вызывает сжатие или изгиб чувствительного пьезоэлектрического элемента внутри датчика. Это изменяет его механические свойства и базовую калибровку, в результате чего элемент начинает генерировать электрический сигнал не только от реальных детонационных колебаний двигателя, но и от статических напряжений, вызванных деформацией. Форма сигнала искажается, его амплитуда и частота перестают соответствовать фактическим вибрациям блока цилиндров.

Последствия перетяжки для работы системы

• Ложные срабатывания: ЭБУ получает завышенные сигналы о несуществующей детонации, ошибочно корректирует угол опережения зажигания в сторону позднего, снижая мощность и увеличивая расход топлива.
• Недостаточная реакция: Сильно деформированный датчик может "глушить" реальные сигналы детонации, не передавая их ЭБУ в полной мере, что приводит к работе двигателя в опасном режиме с риском повреждения.
• Постоянная ошибка: ЭБУ фиксирует несоответствие сигнала датчика ожидаемым параметрам (например, ошибки P0325, P0327, P0328) и переводит двигатель в аварийный режим с запасной топливной картой.
• Механическое разрушение: Чрезмерная нагрузка может привести к растрескиванию корпуса датчика, коррозии контактов или полному выходу элемента из строя.

Механические повреждения корпуса датчика

Корпус датчика детонации Шевроле Нива изготавливается из термостойкого пластика, устойчивого к вибрациям и температурным перепадам. Несмотря на это, он подвержен механическим воздействиям при некорректном монтаже или внешних факторах. Нарушение целостности оболочки приводит к проникновению влаги, технических жидкостей и грязи внутрь чувствительного элемента.

Типичными повреждениями являются трещины в районе крепежных ушек, сколы на монтажной площадке или деформация разъема. Такие дефекты возникают при перетяжке крепежного болта (момент затяжки не должен превышать 22 Н·м), ударах инструментом во время смежных ремонтных работ или контакте с подвижными элементами двигателя. Неплотная посадка корпуса из-за разрушения уплотнительного кольца также считается механическим повреждением.

Последствия деформаций корпуса

• Короткое замыкание внутри корпуса при попадании электролитов или воды
• Нарушение калибровки пьезоэлектрического элемента из-за изменения геометрии
• Обрыв сигнальных проводов в разъеме при его частичном разрушении
• Ложные сигналы детонации из-за вибраций недокрепленного датчика

Диагностика включает визуальный осмотр на предмет сколов, трещин и следов деформации, проверку плотности прилегания к блоку цилиндров и тестирование сопротивления изоляции. Поврежденный корпус не подлежит восстановлению – требуется замена датчика в сборе. Для профилактики важно избегать контакта с высоковольтными проводами, использовать динамометрический ключ при установке и регулярно очищать посадочное место от коррозии.

Обрыв или замыкание в цепи датчика детонации

Обрыв или короткое замыкание в проводке, соединяющей датчик детонации с электронным блоком управления двигателем (ЭБУ), приводит к полной потере сигнала или передаче искаженных данных. ЭБУ интерпретирует отсутствие корректного сигнала как критическую неисправность датчика, немедленно активируя аварийный режим работы двигателя ("check engine") и сохраняя соответствующий код ошибки в памяти.

При обрыве цепи сопротивление становится бесконечно большим, сигнал на ЭБУ не поступает вообще. При замыкании ("коротыш") сопротивление падает до нуля или минимальных значений, на вход контроллера подается постоянное напряжение, не соответствующее реальным вибрациям. В обоих случаях система управления лишается возможности анализировать детонацию.

Последствия и диагностика

ЭБУ переходит на аварийные топливные карты, искусственно обогащая смесь и существенно занижая угол опережения зажигания на всех режимах работы. Это вызывает:

• Заметное падение мощности двигателя
• Повышенный расход топлива
• Неустойчивый холостой ход
• Ухудшение динамики разгона
• Риск перегрева двигателя из-за неоптимального сгорания

Диагностика включает:

1. Считывание кодов ошибок (типовые для Шевроле Нива: P0325, P0332)
2. Визуальный осмотр проводки на предмет повреждений, окисления контактов
3. Прозвонка цепи мультиметром (сопротивление, наличие КЗ)
4. Проверка напряжения и осциллографом сигнального провода

Параметр	Норма	Обрыв	Короткое замыкание
Сопротивление цепи	~0.5-2 Ом	>1 МОм	~0 Ом
Напряжение сигнала (на холостых)	~0.5-2.5 В (меняется)	~0 В	~5 В или 0 В (постоянно)
Реакция ЭБУ	Корректировка УОЗ	Аварийный режим	Аварийный режим

Устранение требует восстановления целостности проводки: замена поврежденных участков, чистка и обжим контактов в разъемах, надежная фиксация жгута от вибраций и нагрева. После ремонта обязательна очистка ошибок из памяти ЭБУ и тестовая поездка для проверки корректной работы системы.

Окисление контактов разъема

Окисление контактов разъема датчика детонации Шевроле Нива возникает из-за проникновения влаги, воздействия дорожных реагентов или перепадов температур. Коррозия образует непроводящий слой на поверхности металлических клемм, нарушая передачу сигнала от датчика к электронному блоку управления двигателем (ЭБУ).

Характерными признаками проблемы являются нестабильная работа мотора на холостом ходу, потеря мощности, увеличение расхода топлива и появление ошибки P0327/P0328 в диагностической системе. Окислы особенно активно формируются в зонах повреждения изоляции проводки или при неплотной посадке фишки в колодку.

Последствия и устранение

Основные последствия окисления контактов:

• Искажение сигнала – ЭБУ получает некорректные данные о детонации
• Ложные срабатывания – принудительное обеднение смеси без реальной необходимости
• Полный обрыв связи – переход системы на аварийные режимы работы

Для восстановления контактов выполните последовательно:

1. Отсоедините фишку разъема от датчика
2. Обработайте клеммы специальным очистителем электронных контактов
3. Аккуратно удалите окислы мелкой наждачной бумагой (№600-800)
4. Нанесите токопроводящую смазку или вазелин
5. Проверьте плотность прилегания фиксатора разъема

Профилактическая мера	Эффект
Обработка диэлектрической смазкой	Защита от влаги и электролитической коррозии
Регулярная диагностика разъемов	Раннее выявление начального окисления
Замена поврежденных уплотнителей колодки	Предотвращение попадания воды в соединение

Важно: При сильной коррозии требуется замена разъема целиком. Не используйте для очистки агрессивные растворители – они разрушают пластиковый корпус фишки.

Характерные симптомы неисправного датчика

При поломке датчика детонации ЭБУ двигателя Шевроле Нива перестает получать сигналы о возникновении опасной вибрации. Это приводит к отключению системы коррекции угла опережения зажигания и переходу на аварийный режим работы с фиксированными параметрами.

Электронный блок управления искусственно занижает угол опережения зажигания для предотвращения детонационного сгорания топлива. Такая защитная стратегия провоцирует ряд заметных отклонений в поведении двигателя, которые проявляются в конкретных эксплуатационных симптомах.

Типичные признаки неисправности

• Потеря мощности и "вялый" разгон: двигатель не развивает полной мощности, особенно ощутимо при подъеме в гору или резком ускорении.
• Увеличенный расход топлива: принудительное позднее зажигание снижает КПД сгорания смеси, что ведет к росту потребления бензина на 10-25%.
• Загорание индикатора Check Engine: ЭБУ фиксирует ошибки цепи датчика (чаще P0325, P0327 или P0332) и активирует сигнал на панели приборов.
• Неустойчивая работа на холостом ходу: возможны плавающие обороты, вибрации или кратковременные провалы при работе на "холодную" или под нагрузкой (включенный кондиционер, фары).
• Слышимая детонация ("стук пальцев"): металлический цокот из блока цилиндров при разгоне или под нагрузкой из-за отсутствия автоматической коррекции зажигания.
• Затрудненный запуск двигателя: особенно в холодную погоду, когда аварийные настройки зажигания усложняют воспламенение смеси.

Падение мощности и приемистости двигателя

Неисправность датчика детонации напрямую влияет на работу системы управления двигателем Шевроле Нива. При отказе или некорректных сигналах ЭБУ переходит на аварийные режимы, исключая регулировку угла опережения зажигания (УОЗ) в реальном времени. Контроллер устанавливает фиксированное позднее зажигание для предотвращения разрушительной детонации, не учитывая текущие нагрузки и обороты.

Постоянно позднее зажигание нарушает оптимальный момент сгорания топливовоздушной смеси. Энергия расширяющихся газов неполноценно преобразуется в механическую работу – часть тепла теряется через стенки цилиндров и выпускную систему. Снижается эффективность рабочего такта, поршень получает менее мощный импульс на такте расширения, что проявляется как вялый отклик на педаль газа и затруднённый разгон.

Ключевые последствия для динамики

Основные факторы снижения производительности:

• Уменьшение крутящего момента: Позднее зажигание смещает пик давления газов после ВМТ, сокращая полезное усилие на коленвал.
• Перегрев двигателя: Повышенная температура выпускных газов из-за догорания смеси в коллекторе.
• Рост расхода топлива: Компенсация недостатка мощности водителем путём более активного нажатия на акселератор.
• Замедленная реакция на дроссель: Запаздывание воспламенения ухудшает отзывчивость при разгоне.

Параметр	Нормальная работа ДД	Неисправный ДД
Управление УОЗ	Динамическая коррекция (±10-15°)	Фиксированное позднее зажигание
Разгон 0-100 км/ч	≈18-20 сек (1.7L)	Увеличивается на 3-7 сек
Эффективность сгорания	Максимальная (85-90%)	Снижена на 15-25%

Система диагностики обычно фиксирует ошибки (например, P0325 – обрыв цепи ДД, P0332 – низкий сигнал), зажигая Check Engine. Однако при частичной деградации датчика (загрязнение, изменение характеристик) ошибки могут отсутствовать, но симптомы падения мощности будут проявляться, особенно под нагрузкой или на горячем двигателе. Проверка сопротивления, осциллограмма сигнала и механическая целостность корпуса – обязательные этапы диагностики.

Повышенный расход топлива при отказе датчика детонации

При неисправности датчика детонации ЭБУ двигателя Шевроле Нива переходит в аварийный режим, принудительно устанавливая поздний угол опережения зажигания. Это предотвращает разрушительную детонацию, но смещает момент воспламенения топливовоздушной смести на неоптимальную фазу цикла. В результате снижается КПД сгорания: пик давления газов возникает после прохождения поршнем ВМТ, уменьшая полезную работу на коленчатом валу.

Для компенсации потери мощности электронный блок искусственно обогащает топливную смесь. Одновременно водитель вынужден активнее использовать педаль акселератора для поддержания привычной динамики. Дополнительный фактор – отсутствие корректировки УОЗ в реальном времени, что исключает адаптацию к качеству топлива и текущим нагрузкам. Совокупность этих причин приводит к росту потребления горючего на 15-25%.

Ключевые механизмы влияния на расход

• Снижение тепловой эффективности – позднее зажигание уменьшает КПД преобразования энергии топлива в механическую работу
• Принудительное обогащение смеси – ЭБУ увеличивает длительность впрыска для предотвращения перегрева
• Ухудшение динамики – водитель компенсирует падение мощности глубоким нажатием акселератора

Параметр	Исправный датчик	Неисправный датчик
Угол опережения зажигания	Адаптивный (оптимальный)	Фиксированный поздний
Коррекция по детонации	Активная	Отсутствует
Состав смеси	Стехиометрический	Принудительно обогащенный
Типичный рост расхода	0%	15-25%

Система самодиагностики обычно фиксирует ошибки P0325 (обрыв цепи) или P0332 (низкий сигнал), активируя индикатор Check Engine. Без оперативного устранения неисправности длительная эксплуатация с повышенным расходом провоцирует дополнительные проблемы: закоксовывание форсунок, ускоренный износ катализатора и перегрев двигателя.

Ошибка P0327: низкий уровень сигнала цепи

Ошибка P0327 указывает на аномально низкий уровень сигнала от датчика детонации Шевроле Нива. Это свидетельствует о проблемах в электрической цепи или неисправности самого сенсора, что приводит к некорректному детектированию детонационных процессов двигателя.

ЭБУ двигателя фиксирует данную неисправность, когда напряжение в цепи датчика падает ниже порогового значения в течение определенного времени. Это провоцирует переход системы на аварийные топливные карты, снижая мощность и увеличивая расход топлива для защиты силового агрегата.

Основные причины возникновения

• Обрыв или замыкание проводки – повреждение изоляции, перелом проводов между датчиком и ЭБУ
• Окисление контактов – коррозия в разъемах или клеммах датчика
• Неисправность датчика детонации – внутренний обрыв пьезоэлемента, механические повреждения корпуса
• Проблемы с заземлением – нарушение цепи "массы" датчика
• Выход из строя ЭБУ – редко, но возможны сбои в обработке сигнала

Методы диагностики

1. Визуальный осмотр проводки и разъемов на предмет повреждений
2. Проверка сопротивления датчика мультиметром (норма: 1-10 МОм)
3. Измерение напряжения сигнального провода при включенном зажигании
4. Тестирование целостности цепи между контактами датчика и ЭБУ
5. Проверка сопротивления изоляции проводов на "массу"

Последствия игнорирования ошибки

Снижение мощности	Аварийные настройки ЭБУ ограничивают крутящий момент
Повышенный расход топлива	Обогащение смеси для предотвращения детонации
Риск повреждения двигателя	Необнаруженная детонация разрушает поршни и шатуны
Износ свечей зажигания	Некорректное калильное зажигание

Важно! После ремонта обязательна очистка ошибок сканером OBD-II и тест-драйв для проверки отсутствия повторного возникновения P0327 при разных режимах работы двигателя.

Ошибка P0328: высокий уровень сигнала цепи

Ошибка P0328 указывает на превышение допустимого уровня сигнала в цепи датчика детонации Шевроле Нива. ЭБУ двигателя фиксирует аномально высокое напряжение или частоту импульсов, поступающих от датчика, что интерпретируется как ложный сигнал детонации при ее отсутствии. Это приводит к некорректной работе системы управления двигателем и требует незамедлительной диагностики.

Датчик детонации на Шевроле Нива генерирует переменное напряжение пропорционально вибрациям блока цилиндров. При возникновении P0328 ЭБУ получает от датчика сигнал, амплитуда которого выходит за верхний порог чувствительности (обычно свыше 5 В). В результате блок управления неспособен адекватно анализировать детонационные процессы, что нарушает алгоритм регулировки угла опережения зажигания.

Основные причины возникновения

• Механическое повреждение датчика – трещины корпуса, деформация чувствительного элемента.
• Короткое замыкание в цепи – перетирание проводов, попадание влаги в разъемы, замыкание на "+".
• Неисправность высоковольтного оборудования – пробой катушек зажигания, свечных проводов.
• Некорректная установка датчика – перетяжка момента затяжки, отсутствие контакта с блоком цилиндров.
• Проблемы с ЭБУ – сбои обработки сигнала, повреждение входных цепей.

Методы диагностики

1. Визуальный осмотр датчика и проводки на предмет повреждений, коррозии разъемов.
2. Проверка сопротивления датчика мультиметром (номинал 1-10 МОм при 20°C).
3. Измерение напряжения сигнального провода на работающем двигателе (норма – 0.1-0.9 В).
4. Тестирование осциллографом для анализа формы сигнала при нагрузке двигателя.

Последствия игнорирования ошибки

Система двигателя	Воздействие
Зажигание	Принудительное уменьшение УОЗ, снижение мощности
Топливная система	Переобогащение смеси, рост расхода топлива
Каталитический нейтрализатор	Перегрев и оплавление из-за несгоревшего топлива

Для устранения P0328 последовательно заменяют датчик, проверяют целостность проводки от разъема датчика до ЭБУ, исключают помехи от навесного оборудования. При сохранении ошибки после замены датчика выполняют компьютерную диагностику для анализа работы ЭБУ.

Проверка осциллографом: форма и амплитуда сигнала

Осциллографическая диагностика датчика детонации (ДД) Шевроле Нива позволяет визуально оценить параметры генерируемого сигнала при вибрациях двигателя. Для подключения используется активный щуп осциллографа параллельно сигнальному проводу ДД при работающем двигателе. Обязательно обеспечивается надежный контакт "массы" прибора с кузовом автомобиля.

Исправный датчик демонстрирует синусоидальный сигнал переменного тока с частотой, соответствующей резонансной частоте пьезоэлемента (обычно 15-25 кГц). Амплитуда напряжения пропорциональна силе детонационных ударов: в штатных режимах составляет десятки милливольт, при возникновении детонации резко возрастает до 100-800 мВ. Отсутствие сигнала или постоянный уровень напряжения указывают на неисправность.

Критерии оценки осциллограммы

Ключевые характеристики сигнала для анализа:

• Форма волны – четкая периодическая синусоида без искажений
• Амплитуда напряжения – рост при увеличении оборотов/нагрузки
• Частота колебаний – соответствие паспортному значению ДД
• Реакция на нагрузку – резкое увеличение амплитуды при детонации

Состояние	Форма сигнала	Амплитуда (мВ)
Исправен (холостой ход)	Стабильная синусоида	15-50
Детонация	Резкие всплески амплитуды	100-800
Неисправность	Прямая линия или шум	0-5

Важно! Проверку проводят при прогретом двигателе, искусственно провоцируя детонацию (резкое нажатие педали газа под нагрузкой). Помехи от высоковольтных проводов искажают картину – убедитесь в их отсутствии. Сравнение с эталонной осциллограммой для конкретной модели ДД повышает точность диагностики.

Диагностика мультиметром: сопротивление и целостность

Проверка сопротивления датчика детонации выполняется при отключенном разъеме и заглушенном двигателе. Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном до 200 кОм. Подсоедините щупы к сигнальному и экранирующему контактам датчика, игнорируя оплетку экрана. Исправный датчик Шевроле Нива демонстрирует показания в диапазоне 300–600 кОм. Отклонение значений за пределы этого интервала свидетельствует о неисправности пьезоэлемента.

Диагностика целостности цепи требует проверки трех линий: сигнального провода, экрана и оплетки. Снимите разъемы с датчика и ЭБУ, затем прозвоните каждую линию:

• Сигнальный провод: соедините щуп с контактом датчика и соответствующим пином разъема блока управления.
• Экран (внутренний экранирующий слой): проверьте соединение между экранирующим контактом датчика и контактом экрана на ЭБУ.
• Оплетка (внешний экран): убедитесь в отсутствии замыкания на массу между оплеткой кабеля и кузовом авто.

Проверяемый параметр	Нормальное значение	Признак неисправности
Сопротивление датчика	300–600 кОм	Обрыв (∞) / Короткое замыкание (≈0)
Целостность сигнального провода	0.1–0.5 Ом	Обрыв цепи (∞)
Сопротивление оплетки-масса	>100 кОм	Короткое замыкание (≈0 Ом)

Важно: при нарушении целостности экранирующих элементов возможно появление ложных сигналов из-за электромагнитных помех. Показания мультиметра, не соответствующие норме, требуют замены датчика или ремонта проводки.

Контроль опорного напряжения на разъеме датчика детонации

Опорное напряжение (5 В) подается на датчик детонации Шевроле Нива по отдельному проводу от электронного блока управления двигателем (ЭБУ). Это стабильное напряжение является эталоном для формирования выходного сигнала датчика. Без корректного опорного напряжения датчик не сможет передавать точные данные о вибрациях двигателя, что приведет к некорректной работе системы управления.

Контроль осуществляется мультиметром между контактом "B" разъема датчика и массой автомобиля при включенном зажигании. Исправная система должна показывать значение 5.0±0.2 В. Отклонение от нормы указывает на проблемы в цепи питания или неисправность ЭБУ. Замер выполняется без отсоединения колодки датчика через специальные переходники или игольчатые щупы для сохранения целостности изоляции проводов.

Типичные неисправности при отклонениях напряжения

• Напряжение отсутствует: Обрыв провода между ЭБУ и датчиком, коррозия контактов, перегорание предохранителя цепи ЭБУ
• Напряжение ниже 4.8 В: КЗ на массу в цепи опорного напряжения, повреждение изоляции проводов, неисправность блока управления
• Напряжение выше 5.2 В: Неисправность регулятора напряжения в ЭБУ, проблемы с общей шиной питания контроллера

При выявлении отклонений обязательна проверка состояния контактов разъема и целостности проводки. Замер сопротивления между контактом "B" и соответствующим пином ЭБУ должен составлять 0-2 Ом. Сопротивление между контактом "B" и массой двигателя при отключенном разъеме ЭБУ должно быть бесконечным, что исключает короткое замыкание.

Тест постукиванием по блоку при работающем двигателе

Данный метод используется для предварительной проверки работоспособности датчика детонации (ДД) без демонтажа. Суть заключается в создании контролируемых механических воздействий, имитирующих вибрации детонации, и анализе реакции электронного блока управления двигателем (ЭБУ).

Для выполнения теста потребуется неметаллический предмет (например, рукоятка отвертки, пластиковый молоток или торцевая головка) и помощник. Двигатель должен работать на холостом ходу в прогретом состоянии.

Порядок выполнения теста

1. Определите точное расположение датчика детонации на блоке цилиндров (обычно между 2-м и 3-м цилиндрами).
2. Попросите помощника поддерживать постоянные обороты (~2000 об/мин).
3. Лёгкими постукиваниями предметом по металлу блока цилиндров вблизи датчика создайте вибрации. Избегайте прямых ударов по корпусу ДД!
4. Наблюдайте за реакцией двигателя: исправный датчик передаст сигнал в ЭБУ, который мгновенно скорректирует угол опережения зажигания (УОЗ).

Признаки исправного датчика:

• Заметное снижение оборотов двигателя (ЭБУ "убирает" угол для гашения мнимой детонации).
• Возможное кратковременное увеличение дымности выхлопа.
• Стабилизация работы ДВС после прекращения постукивания.

Отсутствие реакции указывает на возможные неисправности:

Причина	Последствие
Обрыв/короткое замыкание проводки ДД	ЭБУ не получает сигнал
Неисправность пьезоэлемента	Датчик не генерирует импульсы
Проблемы с контактами/разъёмом	Нарушение передачи данных

Важно: Метод не заменяет полноценную диагностику сканером! Он лишь помогает выявить полное отсутствие реакции ДД. Ложные срабатывания при тесте не гарантируют корректную работу датчика в реальных условиях детонации.

Сравнение показаний с эталонными параметрами

Электронный блок управления (ЭБУ) двигателя непрерывно анализирует электрический сигнал, поступающий от датчика детонации. Этот сигнал представляет собой переменное напряжение, амплитуда и частота которого напрямую зависят от интенсивности и характера вибраций, вызванных детонацией в цилиндрах.

В памяти ЭБУ хранятся эталонные параметры детонационных вибраций для конкретного двигателя Шевроле Нива при различных режимах работы (обороты коленвала, нагрузка, температура). Эти эталонные данные получены в ходе калибровок и испытаний и служат образцом "нормальной" работы без разрушительной детонации.

Алгоритм сравнения и реакции ЭБУ

Процесс сравнения включает несколько ключевых шагов:

1. Фильтрация сигнала: Встроенные фильтры ЭБУ отсекают посторонние шумы и вибрации, не связанные с детонацией (например, от клапанного механизма или шатунов).
2. Анализ амплитуды и частоты: ЭБУ измеряет пиковые значения напряжения (амплитуду) сигнала и его частотные характеристики. Основное внимание уделяется диапазону 5-15 кГц, характерному для детонации.
3. Сопоставление с эталоном: Полученные параметры сигнала сравниваются с записанными в памяти эталонными значениями для текущих условий работы двигателя (обороты, нагрузка).

Если амплитуда сигнала превышает эталонный порог для данного режима, ЭБУ идентифицирует это как возникновение детонации. В ответ система реализует корректирующие действия:

• Коррекция угла опережения зажигания (УОЗ): Мгновенное уменьшение УОЗ в проблемном цилиндре (или во всех) для подавления очага детонации.
• Адаптация топливовоздушной смеси: При необходимости может быть произведено обогащение смеси.
• Диагностика и сигнализация: Фиксация ошибки в памяти ЭБУ (например, код P0325) и активация индикатора Check Engine при устойчивой детонации.

Параметр сигнала	Эталонное значение (пример)	Реакция ЭБУ при превышении
Амплитуда напряжения	0.1 - 0.8 В (зависит от режима)	Коррекция УОЗ
Частота	5 - 15 кГц	Идентификация детонации
Длительность импульсов	Кратковременные пики	Анализ интенсивности

После подавления детонации и стабилизации работы ЭБУ постепенно возвращает угол опережения зажигания к оптимальным значениям, продолжая мониторить сигнал датчика. Этот процесс обеспечивает баланс между максимальной эффективностью двигателя и защитой от разрушительных последствий детонации.

Подготовка к замене: снятие клеммы аккумулятора

Отключение питания бортовой сети – обязательный этап перед работой с электронными компонентами двигателя, включая датчик детонации. Это исключает риск короткого замыкания и повреждения контроллера ЭСУД при случайном задевании проводки.

Соблюдение правильной последовательности отключения клемм критически важно для сохранения данных адаптации блока управления и предотвращения ошибок. Пренебрежение этим шагом может привести к сбоям в работе системы впрыска после повторного подключения.

Порядок действий

1. Заглушите двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.
2. Определите расположение отрицательной ("–") и положительной ("+") клемм на аккумуляторной батарее.
3. Ключом на 10 мм ослабьте гайку крепления наконечника отрицательной клеммы.
4. Аккуратно снимите клемму с токовывода АКБ и отведите провод в сторону, исключив случайный контакт с выводом.
5. Изолируйте отсоединенный наконечник ветошью или резиновым колпачком при длительных работах.

Важно:

• Первой всегда снимается именно "минусовая" клемма для разрыва массы.
• Запрещено демонтировать сначала "плюсовую" клемму – это создает риск замыкания ключом на массу кузова.
• Убедитесь, что снятая клемма не касается металлических деталей подкапотного пространства.

Демонтаж неисправного датчика: ключ на 13

Перед началом работ убедитесь в остывании двигателя до безопасной температуры. Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и сброса ошибок ЭБУ в процессе вмешательства.

Локализуйте датчик детонации на блоке цилиндров между вторым и третьим цилиндрами. Очистите зону вокруг крепления от грязи металлической щёткой для беспрепятственного доступа к крепёжному болту.

Порядок демонтажа

1. Отключите электрический разъём, нажав на фиксатор-защёлку и аккуратно потянув колодку проводов в сторону от корпуса датчика.
2. Подготовьте торцевой ключ на 13 с удлинителем и воротком. В стеснённых условиях используйте карданный шарнир для компенсации угла установки.
3. Выкрутите крепёжный болт против часовой стрелки, контролируя усилие во избежание срыва резьбы в алюминиевом блоке цилиндров.
4. Извлеките датчик из посадочного гнезда вместе с медной уплотнительной шайбой. Прилипание корпуса устраните лёгким покачиванием.

Компонент	Состояние после демонтажа
Крепёжный болт	Проверьте целостность резьбы, при деформации замените
Уплотнительная шайба	Обязательная замена из-за деформации при затяжке
Посадочное гнездо	Очистите от грязи и остатков старой смазки

Проведите визуальный осмотр демонтированного датчика. Трещины на корпусе, окисление контактов или повреждение чувствительного пьезоэлемента подтверждают необходимость замены.

Заглушите резьбовое отверстие чистой ветошью для предотвращения попадания посторонних частиц в двигатель до момента установки нового датчика.

Очистка посадочной поверхности блока перед установкой

Качественная очистка посадочного места на блоке цилиндров – критически важный этап перед монтажом нового датчика детонации. Отсутствие масла, грязи, остатков старого герметика или коррозии обеспечивает необходимый тепловой контакт между корпусом датчика и блоком двигателя. Только чистая поверхность гарантирует точную передачу вибраций, которые регистрирует пьезоэлемент датчика.

Недостаточно очищенная поверхность приводит к искажению сигнала или его полному отсутствию. Это вызывает некорректную работу системы управления двигателем: блок ЭБУ, не получая достоверных данных о детонации, может переходить на аварийные режимы, неоптимально корректировать угол опережения зажигания, что проявляется в потере мощности, увеличении расхода топлива и возможном повреждении двигателя при возникновении реальной детонации.

Процедура очистки

Очистку следует выполнять аккуратно, чтобы не повредить поверхность блока и резьбовое отверстие. Последовательность действий:

1. Обезжиривание: Тщательно протрите посадочную площадку и резьбовое отверстие ветошью, смоченной в ацетоне, уайт-спирите или специальном обезжиривателе. Удалите все следы масла и технических жидкостей.
2. Механическая очистка:
   • Используйте неметаллическую щетку (например, стекловолоконную или нейлоновую) или деревянный скребок для удаления стойких загрязнений, нагара, остатков старого герметика или следов коррозии.
   • Категорически избегайте применения металлических щеток, наждачной бумаги или абразивных паст! Они оставляют царапины, нарушающие плоскостность и теплопередачу, а металлическая стружка может вызвать короткое замыкание.
3. Очистка резьбы: Продуйте резьбовое отверстие сжатым воздухом для удаления частиц грязи и остатков обезжиривателя. При сильном загрязнении резьбы используйте подходящий метчик для ее аккуратной очистки, после чего снова продуйте воздухом.
4. Повторное обезжиривание: После механической очистки повторно протрите поверхность чистой ветошью с обезжиривателем, чтобы удалить мельчайшие частицы.
5. Контроль плоскости: Визуально убедитесь, что посадочная поверхность чистая, сухая, не имеет глубоких рисок, задиров или вмятин. Она должна быть максимально гладкой и ровной.

Этап	Инструмент/Материал	Цель
Обезжиривание	Ацетон/Уайт-спирит/Обезжириватель, чистая ветошь	Удаление масляных пленок и легких загрязнений
Механическая очистка	Неметаллическая щетка, деревянный скребок	Удаление стойких загрязнений, нагара, старого герметика
Очистка резьбы	Метчик (при необходимости), сжатый воздух	Обеспечение правильной затяжки датчика
Контроль	Визуальный осмотр	Подтверждение чистоты и целостности поверхности

Важно: Перед непосредственной установкой нового датчика детонации на очищенную поверхность обязательно нанесите тонкий равномерный слой специального токопроводящего герметика (обычно входит в комплект с новым датчиком или приобретается отдельно). Этот герметик заполняет микронеровности, улучшая теплопередачу и предотвращая коррозию в месте контакта.

Момент затяжки крепежного болта нового датчика

Правильный момент затяжки критичен для обеспечения надежного контакта датчика с блоком цилиндров и точной передачи вибраций. Недостаточное усилие приводит к ослаблению крепления из-за вибраций двигателя, ухудшению электрического контакта и ложным сигналам детонации. Чрезмерная затяжка вызывает деформацию корпуса датчика, повреждение пьезоэлемента или срыв резьбы в алюминиевом блоке цилиндров.

Для двигателей Chevrolet Niva с бензиновыми агрегатами рекомендуется момент затяжки 20-25 Н·м. Перед установкой нового датчика очистите посадочную площадку от грязи и масла, убедитесь в отсутствии повреждений резьбовых отверстий. Болт должен закручиваться без перекосов – сначала вручную до упора, затем с контролируемым усилием.

Процедура затяжки

1. Установите датчик в штатное место, совместив крепежное ухо с отверстием в блоке
2. Наживите болт вручную на 2-3 оборота, убедившись в правильной посадке
3. Используйте динамометрический ключ с диапазоном 10-50 Н·м
4. Плавно затяните болт до 20 Н·м
5. Доведите усилие до 25 Н·м контролируемым движением
6. Избегайте повторной затяжки после достижения требуемого значения

Подключение разъема и сброс ошибок ЭБУ

Подключение разъёма датчика детонации на Шевроле Нива выполняется через стандартный двухконтактный фишер. При установке убедитесь, что разъём плотно защёлкнулся до характерного щелчка – неплотное соединение вызовет ложные сигналы или отсутствие связи с ЭБУ. Контакты должны быть чистыми, без коррозии и следов окисления, а провода (обычно экранированные) – без повреждений изоляции. Важно: полярность подключения не имеет значения, так как датчик генерирует переменный сигнал.

Неправильная фиксация датчика или перетянутый момент затяжки (рекомендуется 10-25 Н·м) часто провоцируют ошибки P0325-P0328. Проверьте целостность крепёжного болта и отсутствие деформации корпуса датчика. При замене используйте только оригинальные или рекомендованные аналоги – несоответствие резонансной характеристики неисправного и нового датчика приведёт к некорректной работе системы даже при правильном подключении.

Процедура сброса ошибок ЭБУ

После устранения неисправности или замены датчика выполните сброс ошибок одним из способов:

1. Через диагностический разъём OBD-II:
   • Подключите сканер (например, ELM327 с ПО типа OpenDiag, ScanMaster) к разъёму под панелью водителя
   • Выберите в меню "ЭБУ двигателя" → "Ошибки" → "Стереть коды неисправностей"
   • Запустите двигатель для проверки отсутствия повторного появления ошибки
2. Аппаратный сброс:
   • Отсоедините минусовую клемму аккумулятора на 10-15 минут
   • Нажмите на педаль тормоза для полного разряда цепей
   • После подключения АКБ выполните адаптацию дросселя: включите зажигание на 10 секунд (без запуска), затем выключите на 20 секунд

Код ошибки	Значение	Действия после сброса
P0325	Обрыв цепи датчика	Проверить проводку, контакты разъёма
P0327	Низкий сигнал	Проверить момент затяжки датчика (20±5 Н·м)
P0328	Высокий сигнал	Диагностировать качество топлива или нагар в цилиндрах

Примечание: Если ошибка повторяется после сброса, выполните проверку сопротивления датчика (450-500 кОм при 20°C) и осциллографом – амплитуда сигнала должна возрастать при простукивании блока двигателя.

Необходимость адаптации блока управления после замены датчика детонации

Каждый датчик детонации, несмотря на идентичную конструкцию и соответствие спецификациям, имеет индивидуальные производственные допуски. Это приводит к незначительным вариациям его базового выходного сигнала (опорного напряжения) в состоянии покоя двигателя, когда детонация отсутствует. Электронный блок управления (ЭБУ) двигателя запоминает этот "нулевой" уровень конкретного датчика, установленного на автомобиле, используя его как точку отсчета для дальнейшего анализа вибраций.

После установки нового датчика его базовый сигнал почти гарантированно будет отличаться от сигнала старого. Если ЭБУ не получит информации об этом новом "нулевом" уровне, его алгоритм детектирования детонации будет работать с некорректной исходной точкой. Это может привести к тому, что нормальные вибрации двигателя будут интерпретироваться как детонация (ложные срабатывания), или, что гораздо опаснее, реальные детонационные стуки останутся незамеченными (пропуск срабатываний).

Процедура адаптации (обучения)

Чтобы ЭБУ корректно распознавал сигнал нового датчика, необходимо выполнить процедуру его адаптации, часто называемую "обучением нулевого уровня датчика детонации". Суть процедуры заключается в том, чтобы дать ЭБУ возможность считать и запомнить фоновый сигнал нового датчика при работающем двигателе в режиме холостого хода, когда детонация заведомо отсутствует.

Типовая последовательность действий для Шевроле Нива:

1. Запустить двигатель и прогреть его до рабочей температуры (около 85-90°C).
2. Убедиться, что все потребители энергии (фары, кондиционер, обогревы) выключены.
3. Дать двигателю поработать на холостом ходу не менее 5-10 минут.
4. В течение этого времени ЭБУ автоматически определит и сохранит в своей памяти новый базовый уровень сигнала установленного датчика детонации.

Важно: На некоторых моделях и годах выпуска Шевроле Нива, особенно с более современными ЭБУ (например, Bosch М7.9.7, МЕ17.9.7), процедура может требовать использования диагностического сканера для принудительной инициализации процесса обучения или подтверждения его успешного завершения через сервисные функции блока управления.

Последствия отсутствия адаптации:

Проблема	Результат
Ложное детектирование детонации	ЭБУ будет постоянно сдвигать угол опережения зажигания (УОЗ) в сторону позднего, что приведет к: Снижению мощности и приемистости двигателя. Повышению расхода топлива. Ухудшению динамики разгона. Возможному появлению ошибок, связанных с бедной смесью.
Пропуск реальной детонации	ЭБУ не будет корректировать УОЗ при возникновении опасных детонационных процессов. Это грозит: Перегревом камеры сгорания и поршней. Прогаром поршней или клапанов. Разрушением поршневых колец. Повреждением прокладки головки блока цилиндров (ПГБЦ). Серьезным и дорогостоящим ремонтом двигателя.

Использование только оригинальных запчастей GM

Эксплуатация неоригинальных датчиков детонации для Chevrolet Niva неизбежно приводит к некорректной работе системы управления двигателем. Контрафактные аналоги часто имеют расхождения в калибровке чувствительности и температурных характеристиках, что нарушает алгоритмы обработки сигнала ЭБУ. Это провоцирует ложные срабатывания или игнорирование реальной детонации, вызывая хроническую работу мотора в неоптимальных режимах.

Оригинальные компоненты GM разработаны с учётом специфических резонансных частот блока цилиндров и вибрационных характеристик двигателя. Их параметры жёстко синхронизированы с программным обеспечением контроллера, включая пороговые значения напряжения и скорость реакции. Использование аналогов нарушает эту синхронизацию, приводя к повышенному расходу топлива, потере мощности и ускоренному износу поршневой группы из-за постоянных корректировок угла опережения зажигания.

Ключевые преимущества оригинальных датчиков

• Точная резонансная настройка под частоту вибраций двигателя GM
• Полная совместимость с прошивкой ЭБУ без адаптаций
• Герметичность корпуса, исключающая проникновение влаги и грязи
• Стабильный ресурс 80-120 тыс. км без дрейфа характеристик

Риск неоригинальных запчастей	Последствие для двигателя
Заниженная чувствительность	Разрушение поршней из-за пропущенных детонаций
Гиперчувствительность	Хроническое снижение угла опережения зажигания
Несоответствие резонанса	Фильтрация полезного сигнала на фоне шумов

Регламент проверки в сервисном обслуживании

Проверка датчика детонации (ДД) на Chevrolet Niva является стандартной процедурой в рамках планового технического обслуживания или при появлении симптомов детонации (звонкий металлический стук при разгоне под нагрузкой), а также при фиксации соответствующих кодов неисправности (например, P0325, P0327, P0328) блоком управления двигателем (ЭБУ). Своевременная и правильная диагностика критична для предотвращения повреждения поршневой группы и клапанов.

Основные методы проверки включают компьютерную диагностику для считывания ошибок ЭБУ и анализа сигнала ДД в реальном времени (параметры "Детонация", "Октан-коррекция", "Угол опережения зажигания"), визуальный осмотр состояния датчика и его проводки, а также электрическую проверку его параметров (сопротивление, выходное напряжение/частота). Специализированный сканер и мультиметр являются необходимыми инструментами.

Основные этапы регламентной проверки

Стандартная процедура проверки ДД в условиях сервиса включает следующие шаги:

1. Подготовка:
   • Обеспечение наличия диагностического сканера, совместимого с ЭБУ Chevrolet Niva, мультиметра.
   • Прогрев двигателя до рабочей температуры.
   • Остановка двигателя и снятие минусовой клеммы с АКБ (по регламенту сервиса, для безопасности).
2. Компьютерная диагностика:
   • Подключение сканера к диагностическому разъему OBD-II.
   • Считывание кодов неисправностей из памяти ЭБУ.
   • Анализ параметров работы ДД в режиме реального времени:
     • Наблюдение за сигналом "Детонация" (обычно отображается в вольтах или условных единицах).
     • Контроль параметров "Октан-коррекция" (должна быть в пределах ±10%) и "Угол опережения зажигания".
   • Проведение функционального теста: создание контролируемой детонации (легкое постукивание по блоку цилиндров вблизи датчика металлическим предметом) и наблюдение за реакцией сигнала ДД на сканере и изменением угла опережения зажигания (ЭБУ должен его уменьшать).
3. Визуальный и электрический контроль:
   • Осмотр датчика и его колодки на предмет механических повреждений, коррозии контактов, следов перегрева.
   • Проверка состояния и целостности проводки от датчика до ЭБУ (обрыв, КЗ на массу или +12В).
   • Измерение сопротивления ДД мультиметром (для пьезоэлектрических датчиков, характерных для Шевроле Нива, сопротивление между контактом сигнального провода и корпусом/массой должно быть очень высоким, в мегаомах, обычно > 1 МОм при 20°C).
   • Проверка выходного сигнала (напряжения переменного тока или частоты) при легком постукивании по корпусу датчика (мультиметром в режиме измерения переменного напряжения или частоты). Исправный датчик должен генерировать сигнал.

Критерии неисправности: Основанием для признания ДД неисправным и его замены являются:

• Наличие стойких кодов ошибок P0325 (Неисправность цепи датчика детонации), P0327 (Низкий уровень сигнала цепи датчика детонации), P0328 (Высокий уровень сигнала цепи датчика детонации), которые не сбрасываются или появляются вновь после сброса.
• Отсутствие изменения сигнала ДД на сканере при имитации детонации (постукивании).
• Отсутствие реакции ЭБУ (изменения угла опережения зажигания) на имитацию детонации.
• Значительное отклонение параметров "Октан-коррекция" (более ±10%) в условиях нормальной работы двигателя.
• Механические повреждения корпуса датчика.
• Короткое замыкание или обрыв в цепи датчика (проверяется мультиметром).
• Ненормально низкое сопротивление ДД (близкое к нулю или единицам Ом) или обрыв (бесконечное сопротивление).
• Отсутствие генерируемого сигнала при постукивании (проверка мультиметром).

Процедура замены (при необходимости): Если ДД признан неисправным, замена выполняется с соблюдением критически важного момента затяжки:

1. Отсоединение электрического разъема.
2. Выкручивание неисправного датчика торцевым ключом (обычно на 13 мм).
3. Очистка посадочного места на блоке цилиндров.
4. Вкручивание нового датчика вручную до упора (избегать перекоса!).
5. Затяжка с строго регламентированным моментом (обычно в диапазоне 10-24 Н·м - точное значение обязательно уточнять в руководстве по ремонту для конкретного года выпуска и двигателя). Недостаточный момент приведет к плохому контакту с массой и искажению сигнала. Превышение момента может разрушить пьезоэлемент внутри датчика или повредить резьбу в блоке.
6. Подключение электрического разъема.
7. Очистка кодов ошибок сканером и проверка работы двигателя, отсутствия ошибок и нормализации параметров.

Этап Диагностики	Метод/Инструмент	Что Проверяют/Критерий Исправности
Коды Ошибок	Сканер OBD-II	Отсутствие P0325, P0327, P0328
Сигнал ДД	Сканер (режим реального времени)	Наличие и изменение сигнала при постукивании
Октан-коррекция	Сканер (режим реального времени)	Значение в пределах ±10%
Реакция УОЗ	Сканер (режим реального времени)	Уменьшение угла при постукивании
Сопротивление ДД	Мультиметр (Ом)	> 1 МОм (между сигнальным контактом и корпусом)
Генерация сигнала	Мультиметр (V~ или Hz)	Наличие сигнала при постукивании по корпусу ДД
Внешний вид и проводка	Визуальный осмотр	Отсутствие повреждений, коррозии, надежность контактов

Список источников

Руководство по ремонту и техническому обслуживанию Chevrolet Niva.

Техническая документация производителя на систему управления двигателем.

Специализированные материалы

• Принципы работы датчиков детонации в бензиновых двигателях
• Методики диагностики неисправностей двигателя Chevrolet Niva
• Электронные системы управления ДВС: учебные пособия для автотехников
• Отраслевые стандарты на пьезоэлектрические сенсоры детонации
• Автомобильные форумы владельцев Chevrolet Niva: технические обсуждения
• Производители автокомпонентов: каталоги и спецификации датчиков
• Системы OBD-II: руководства по расшифровке кодов ошибок

Видео: Датчик Детонации Нива Шевроле ВАЗ 2123 #АлексИв


• Схемы подключения стартера - варианты и нюансы

• Отзывы Экспресс Лада Тольятти - где лучше обслуживаться в 2023

• Объем охлаждающей жидкости ВАЗ-2109 - сколько литров и правильная заливка
