Конструкция и работа натяжного ролика ремня генератора

Статья обновлена: 18.08.2025

Натяжной ролик ремня генератора – критически важный компонент системы вспомогательных агрегатов двигателя. Его ключевая задача – обеспечение оптимального натяжения приводного ремня, передающего крутящий момент от коленчатого вала к генератору и другим узлам.

От исправности этого элемента напрямую зависят стабильность работы генератора, эффективность зарядки АКБ и функционирование связанных систем. Неисправность ролика приводит к проскальзыванию ремня, ускоренному износу компонентов и риску внезапного обрыва.

Понимание конструкции, принципа работы и признаков неполадок натяжителя необходимо для своевременного обслуживания и предотвращения дорогостоящих поломок.

Конструкция и функции натяжного ролика в системе привода генератора

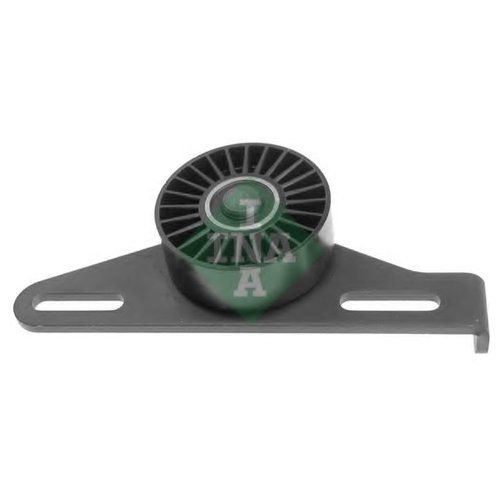

Конструктивно натяжной ролик состоит из металлического корпуса с крепежным кронштейном, подшипникового узла и наружного рабочего кольца. Подшипник (чаще шариковый или игольчатый) обеспечивает свободное вращение ролика вокруг оси. Рабочая поверхность выполняется гладкой или имеет канавки для точного позиционирования ремня, иногда с резиновым покрытием для снижения шумности.

Основной корпус интегрируется с механизмом натяжения – пружинным, гидравлическим или эксцентриковым. Автоматические системы включают демпфирующие элементы для гашения вибраций. Материалы подбираются с учетом высоких нагрузок: сталь для корпуса, износостойкие полимеры или композиты для обоймы.

Ключевые функции компонента

Стабилизация ремня: предотвращает поперечные колебания и биения при работе
Компенсация растяжения: автоматически поддерживает оптимальное натяжение в течение всего срока службы
Снижение вибраций: демпфирующие элементы поглощают резонансные нагрузки
Защита от проскальзывания: обеспечивает надежное сцепление ремня со шкивами генератора и коленвала

Тип натяжителя	Принцип работы	Особенности
Пружинный автоматический	Постоянное давление пружины на рычаг ролика	Не требует регулировки, чувствителен к износу пружины
Гидравлический	Демпфер с масляным наполнением гасит колебания	Плавная работа, высокая точность регулировки
Винтовой ручной	Регулировка положением крепежного болта	Требует периодического контроля натяжения

Эффективность работы напрямую зависит от состояния подшипника – его заклинивание вызывает обрыв ремня. Контрольный признак неисправности – свист или гул при запуске двигателя. Современные конструкции включают индикаторы износа для своевременного обслуживания.

Основные признаки износа натяжного ролика и их визуальная диагностика

Визуальный осмотр натяжного ролика – обязательная процедура при диагностике ременного привода. Своевременное выявление дефектов предотвращает обрыв ремня, выход из строя генератора и других агрегатов.

Регулярная проверка позволяет идентифицировать критические повреждения до их катастрофического развития. Основные признаки износа проявляются через характерные изменения структуры и геометрии детали.

Ключевые визуальные индикаторы износа

Трещины и сколы на корпусе
Осмотрите пластиковый или металлический корпус ролика при хорошем освещении. Продольные/поперечные трещины, отколотые фрагменты – явный признак усталости материала.
Деформация рабочей поверхности
Проверьте равномерность прилегания ремня. Вогнутость, выпуклость или "ступенька" на поверхности ролика свидетельствуют о критическом износе.
Люфт подшипника
Фиксируйте ролик одной рукой, второй попытайтесь раскачать шкив. Видимый осевой или радиальный люфт (>1 мм), перекос оси вращения требуют немедленной замены.
Подтёки смазки
Тёмные масляные пятна вокруг подшипникового узла указывают на разгерметизацию и потерю смазочного материала.
Неравномерный износ губы
Сравните глубину рабочей канавки по всей окружности. Локальные выработки, "ступенчатые" края – результат дисбаланса или перекоса.
Изменение цвета поверхности
Синеватые или коричневые пятна на металле – признаки перегрева из-за повышенного трения или заклинивания подшипника.

Признак	Визуальный маркер	Риски при игнорировании
Критический износ подшипника	Ржавчина на обойме, шариках	Заклинивание ролика
Расслоение материала	Отслаивающиеся фрагменты резинового покрытия	Разрушение ролика
Коррозия крепёжных элементов	Рыжие потёки на кронштейне, болтах	Отказ механизма натяжения

Последовательность регулировки натяжения ремня с помощью ролика

Правильное натяжение ремня генератора критически важно для предотвращения проскальзывания, перегрева и преждевременного износа компонентов. Недостаточное натяжение вызывает свист и снижение эффективности генератора, а чрезмерное приводит к перегрузке подшипников ролика и вала генератора. Использование натяжного ролика обеспечивает точную и безопасную регулировку.

Процедура требует строгого соблюдения последовательности для исключения ошибок. Все работы выполняются на остывшем двигателе с предварительно снятым напряжением с электросистемы автомобиля. Подготовьте необходимый инструмент: ключи для крепежных болтов, динамометрический ключ и манометр для проверки натяжения (при наличии).

Пошаговая инструкция

Ослабьте центральный крепежный болт натяжного ролика ключом подходящего размера.
Поворачивайте регулировочный болт ролика (или смещайте корпус, в зависимости от конструкции) для изменения натяжения:
- По часовой стрелке – увеличение натяжения
- Против часовой стрелки – ослабление
Проверьте усилие натяжения:
- Ручной метод: нажмите большим пальцем на середину самого длинного участка ремня с усилием ~10 кгс. Допустимый прогиб – 5-7 мм для поликлиновых, 10-15 мм для клиновых ремней.
- Приборный метод: используйте тензометр согласно нормативам производителя (обычно 50-70 кгс для новых ремней).
Зафиксируйте положение ролика, затянув центральный болт моментом, указанным в технической документации (обычно 25-45 Н·м).
Проверьте траекторию движения ремня: он должен располагаться строго в центре шкивов без перекосов.

Параметр	Клиновой ремень	Поликлиновой ремень
Допустимый прогиб при 10 кгс	10-15 мм	5-7 мм
Рекомендуемое усилие (новый ремень)	50-60 кгс	60-70 кгс
Контроль после пробега	500-700 км	800-1000 км

Финишная проверка: Запустите двигатель на 2-3 минуты, затем выключите зажигание. Повторно измерьте прогиб – при необходимости скорректируйте натяжение. Убедитесь в отсутствии вибраций и посторонних шумов на всех режимах работы ДВС.

Важно: При замене ремня всегда устанавливайте новый ролик. Используйте только динамометрический ключ для затяжки крепежа – перетяжка вызывает деформацию посадочных мест и ускоренный износ подшипника.

Порядок замены натяжительного ролика генератора своими руками

Перед началом работ подготовьте необходимые инструменты: набор рожковых ключей, головок с воротком, монтировку, новый ролик. Убедитесь, что двигатель остыл, отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Проверьте совместимость приобретённой запчасти с моделью автомобиля.

Осмотрите привод ремня, отметьте текущее положение натяжителя и траекторию ремня (можно сфотографировать). При наличии защитного кожуха снимите его, обеспечив доступ к узлу. Очистите рабочую зону от загрязнений щёткой или сжатым воздухом.

Пошаговый алгоритм работ

Ослабление натяжения ремня
- Найдите регулировочный болт натяжителя (обычно расположен по центру ролика или на кронштейне)
- Ослабьте фиксирующую гайку/болт ключом на 1-2 оборота
- Поверните регулировочный болт против часовой стрелки до ослабления ремня
Демонтаж ремня и старого ролика
- Снимите ремень со шкивов, аккуратно стянув его руками
- Выкрутите крепёжные болты ролика (чаще требуется головка на 13-17 мм)
- Извлеките изношенный ролик, проверьте люфт подшипника пальцами
Установка нового компонента
- Обезжирьте посадочное место на кронштейне ветошью
- Закрепите новый ролик, затягивая болты крест-накрест с моментом 40-60 Н·м
- Проверьте свободное вращение без заеданий
Натяжение и проверка
- Наденьте ремень согласно схеме, используя фото как ориентир
- Затяните регулировочный болт до прогиба ремня на 5-7 мм при нажатии с усилием 10 кг
- Зафиксируйте положение гайкой, запустите двигатель на 2-3 минуты
- Проверьте отсутствие свиста и биения ролика на всех режимах работы ДВС

При монтаже избегайте перекоса ролика относительно плоскости шкивов. Обязательно утилизируйте старый подшипник – выброс в обычный мусор запрещён из-за токсичной смазки. После пробной поездки повторно проверьте натяжение: ослабление часто происходит в первые 100 км.

Список источников

При подготовке материала о ролике натяжного ремня генератора использовались специализированные технические издания, руководства по ремонту транспортных средств и инженерная документация. Основное внимание уделялось источникам, раскрывающим принципы работы, типовые неисправности и методы диагностики компонентов приводных систем.

Дополнительно анализировались нормативы производителей автокомпонентов, требования к установке и эксплуатации натяжных устройств, а также рекомендации по обслуживанию ременных передач. Это обеспечило точность описания конструктивных особенностей и процедур замены роликов.

Техническая литература и документация

Руководства по ремонту и ТО автомобилей ведущих марок (Volkswagen, Toyota, Ford) – разделы системы навесного оборудования двигателя
Главы о приводных механизмах из учебников: "Автомобильные сборочные единицы" и "Конструкция узлов и агрегатов ДВС"
Каталоги запчастей Gates, INA, Contitech – спецификации роликов и критерии совместимости
Технические бюллетени SAE (Society of Automotive Engineers) – исследования нагрузок в ременных приводах
Стандарты DIN 7863 и ISO 4183 – требования к клиноременным передачам
