Конструкция и задачи автомобильного расширительного бачка

Статья обновлена: 18.08.2025

Автомобильный мембранный бак – обязательный компонент систем охлаждения и отопления современных транспортных средств.

Его конструкция обеспечивает стабильную работу силового агрегата и климатических систем при экстремальных температурных перепадах.

Основная задача устройства – компенсировать тепловое расширение жидкости и поддерживать давление в контуре в заданных пределах.

Определение и основное назначение расширительного бачка

Автомобильный мембранный бак (расширительный бачок) представляет собой герметичный металлический или пластиковый резервуар, разделённый внутри специальной эластичной мембраной на две камеры. Одна камера предназначена для теплоносителя системы охлаждения или жидкости гидравлического контура, а вторая заполнена инертным газом или воздухом под определённым давлением.

Ключевое предназначение расширительного бачка – компенсация изменения объёма рабочей жидкости при температурных колебаниях. При нагреве жидкость расширяется, и её излишек поступает в жидкостную камеру бачка, сжимая газовую подушку через мембрану. При остывании сжатый газ выталкивает жидкость обратно в систему, предотвращая образование вакуума и воздушных пробок.

Основные функции расширительного бачка:

Компенсация теплового расширения: Поглощение избытка жидкости при нагреве и возврат её при охлаждении для поддержания стабильного давления.
Защита от избыточного давления: Предотвращение повреждения патрубков, радиатора и других элементов системы гидроударами.
Предупреждение кавитации: Исключение образования воздушных пузырей в насосе за счёт поддержания минимального давления.
Компенсация утечек: Автоматическое восполнение незначительных потерь жидкости из резервного объёма бачка.
Удаление воздуха: Отвод газовых пробок из системы через клапан в крышке бачка.

Принцип компенсации теплового расширения охлаждающей жидкости

При нагреве антифриза в двигателе происходит увеличение его объёма. Этот процесс вызван фундаментальным физическим законом теплового расширения жидкостей. Без компенсации возросшего объёма в замкнутой системе возникло бы критическое повышение давления, способное повредить патрубки, радиатор или корпус двигателя.

Мембранный бак решает эту проблему, принимая излишки жидкости через клапан в верхней части корпуса. Внутри бака гибкая резиновая диафрагма разделяет камеры: одна содержит воздух или азот под давлением, другая принимает расширившийся антифриз. При заполнении жидкостью мембрана прогибается, сжимая газовую подушку.

Механизм работы при остывании

При остановке двигателя охлаждающая жидкость теряет температуру и сжимается. Сжатый газ в баке теперь выполняет обратную функцию:

Выталкивает антифриз обратно в систему через тот же клапан
Поддерживает стабильное давление, предотвращая образование вакуума
Компенсирует микроутечки за счёт создаваемого избыточного давления

Ключевые параметры настройки

Давление в газовой камере	0.9–1.1 атм (холодная система)	Определяет порог впуска жидкости
Объём бака	6–10% от общего объёма ОЖ	Обеспечивает запас для расширения
Клапан давления	1.4–1.8 атм	Сбрасывает избыток при перегреве

Герметичность мембраны – критически важный фактор. При её повреждении газ смешивается с антифризом, что вызывает перегрев двигателя из-за снижения эффективности теплоотвода и потери компенсирующей способности системы.

Ключевые компоненты: корпус, мембрана, патрубки и клапаны

Корпус бака выполняется из термостойкого пластика или металла, обеспечивая герметичность и устойчивость к высоким температурам системы охлаждения (до 120°C) и давлению (обычно 1.5-3 бар). Его конструкция включает монтажные кронштейны для фиксации в подкапотном пространстве, а форма оптимизирована для компактного размещения.

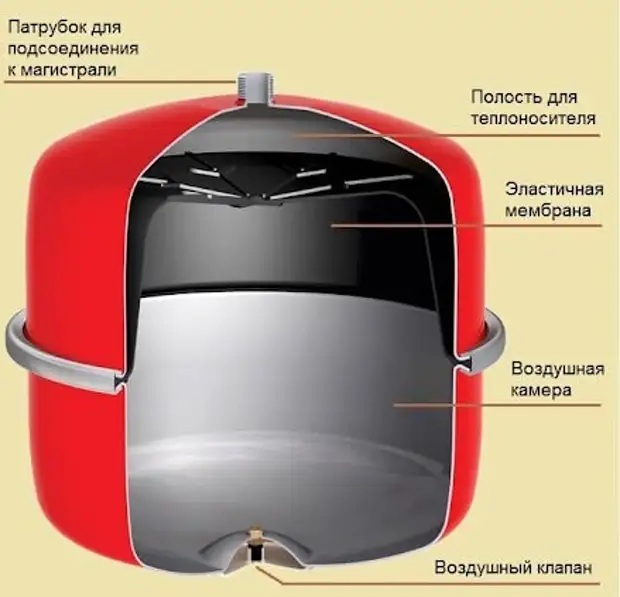

Эластичная мембрана из EPDM-резины или бутилкаучука разделяет внутренний объём на две изолированные камеры: жидкостную (соединённую с системой охлаждения) и воздушную (с предварительным давлением 0.9-1.2 бар). Эта перегородка свободно изгибается при тепловом расширении антифриза, предотвращая контакт кислорода с жидкостью.

Компонент	Назначение и особенности
Патрубки	Основной патрубок: соединяется с магистралью системы охлаждения Переливной патрубок: отводит излишки жидкости при критическом давлении Резьбовые порты: для установки датчиков уровня или температуры
Клапаны	Предохранительный клапан (в крышке): автоматически стравливает давление при превышении порога (0.9-1.5 бар) Вакуумный клапан: впускает воздух при остывании системы для предотвращения деформации

Типы мембран: баллонная и диафрагменная конструкция

Основное различие между типами автомобильных мембранных баков заключается в конструкции самой мембраны, определяющей эксплуатационные особенности и ремонтопригодность устройства.

Два наиболее распространённых типа – баллонная (грушевидная) и диафрагменная (тарельчатая) мембраны. Каждая из них имеет уникальное строение и принцип взаимодействия со стенками бака и рабочими средами.

Сравнение конструкций

Баллонная (сменная) мембрана:

Представляет собой эластичный резиновый мешок грушевидной формы.
Жёстко закрепляется горловиной на фланце в верхней части бака через болтовое соединение.
Полностью изолирует жидкость от контакта со стенками корпуса.
Преимущества: Возможность замены без демонтажа бака, меньший риск повреждения при гидроударах.
Недостатки: Ограниченный объём заполнения жидкостью (обычно до 70% общего объёма бака).

Диафрагменная (несменная) мембрана:

Выполнена в виде гибкой перегородки, приваренной по периметру внутри корпуса бака.
Разделяет внутреннее пространство на две полости без возможности разборки.
Жидкость контактирует с нижней частью корпуса при заполнении.
Преимущества: Более простая и дешёвая конструкция, компактность.
Недостатки: Неремонтопригодность, чувствительность к резким скачкам давления.

Критерий	Баллонная	Диафрагменная
Контакт жидкости с корпусом	Отсутствует	Присутствует
Ремонтопригодность	Высокая (мембрана сменная)	Низкая (требуется замена всего бака)
Устойчивость к гидроударам	Выше	Ниже
Стоимость	Выше	Ниже

Выбор конкретного типа зависит от требований системы: баллонные баки применяются в системах с высокими требованиями к гигиене (питьевое водоснабжение) и ремонтопригодности, тогда как диафрагменные чаще используются в бюджетных решениях для отопления или ГВС.

Рабочий цикл: сжатие и восстановление мембраны при нагреве/остывании

При запуске двигателя температура охлаждающей жидкости постепенно возрастает, вызывая её тепловое расширение. Избыточный объём жидкости вытесняется из основного контура системы охлаждения в расширительный бачок. Давление в воздушной камере бака повышается за счёт сжатия азота или воздуха мембраной, которая прогибается в сторону газового отсека.

При остывании двигателя (после остановки) охлаждающая жидкость сокращается в объёме, создавая разрежение в системе. Сжатый газ в воздушной камере расширяется, выталкивая мембрану обратно в сторону жидкостного отсека. Это восполняет недостаток жидкости в контуре, предотвращая образование воздушных пробок и критического падения давления.

Ключевые этапы цикла

Нагрев: Жидкость расширяется → Поступает в бачок → Мембрана деформируется в сторону газовой полости.
Остывание: Жидкость сжимается → Возвращается в контур → Мембрана возвращается в исходное положение под давлением газа.

Фаза	Действие жидкости	Состояние мембраны	Давление газа
Прогрев	Поступление в бак	Прогиб к газовому отсеку	Повышается
Охлаждение	Возврат в систему	Восстановление формы	Снижается

Функция поддержания стабильного давления в системе охлаждения

При нагреве двигателя охлаждающая жидкость расширяется, создавая избыточное давление в замкнутом контуре системы. Мембранный бак компенсирует этот объёмный рост: излишки жидкости поступают в его резиновую камеру, предотвращая критическое повышение давления. Этот процесс защищает патрубки, радиатор и другие компоненты от механических повреждений или разгерметизации.

При остывании двигателя жидкость сжимается, создавая разрежение. В этот момент сжатый воздух или азот во внешней камере бака выталкивает жидкость обратно в систему через клапан. Это исключает образование воздушных пробок и обеспечивает постоянное заполнение магистралей, поддерживая расчётную эффективность охлаждения и циркуляции антифриза.

Ключевые аспекты работы

Балансировка давления: Мембрана разделяет газовую и жидкостную камеры, позволяя им динамично взаимодействовать при температурных колебаниях.
Предотвращение кавитации: Стабильное давление снижает риск образования пузырьков пара в помпе, защищая крыльчатку от эрозии.
Сохранение герметичности: Работа в диапазоне 0.9–1.5 бар (для большинства авто) исключает срабатывание аварийного клапана крышки радиатора.

Состояние системы	Действие бака	Результат
Прогрев двигателя (+90°C)	Приём избытка жидкости	Давление ≤ 1.5 бар
Остывание двигателя	Возврат жидкости в контур	Давление ≥ 0.9 бар, отсутствие вакуума

Важно: Эффективность функции напрямую зависит от целостности мембраны и правильного давления в газовой камере (проверяется при холодном двигателе).

Предотвращение кавитации в водяном насосе

Кавитация возникает, когда давление охлаждающей жидкости в зоне всасывания водяного насоса падает ниже точки парообразования. Это приводит к образованию и последующему схлопыванию пузырьков пара, создавая ударные волны, которые повреждают лопатки крыльчатки насоса и снижают эффективность системы охлаждения.

Мембранный бак предотвращает кавитацию, поддерживая стабильное давление во всей системе. При нагреве жидкость расширяется, и её избыток поступает в бачок, сжимая газовую камеру. При охлаждении или падении давления мембрана выталкивает жидкость обратно в контур, исключая разрежение на входе насоса и образование паровых пузырей.

Механизм защиты от кавитации

Буферный резерв жидкости: Бачок всегда содержит запас охлаждающей жидкости для мгновенной компенсации разрежения.
Стабилизация давления: Газовая подушка демпфирует скачки давления при запуске/остановке двигателя.
Предотвращение вакуума: Мембрана оперативно восполняет объём жидкости при её сжатии, не допуская падения давления ниже критического порога.

Как бак защищает соединения патрубков от разгерметизации

При нагреве двигателя охлаждающая жидкость расширяется, создавая избыточное давление в системе. Если бы не мембранный бак, это давление напрямую воздействовало бы на слабые точки контура: соединения патрубков, прокладки, пластиковые элементы радиатора или корпуса термостата.

Расширительный бачок компенсирует гидроудары и температурные скачки, принимая излишки жидкости в специальную камеру. Мембрана из термостойкой резины разделяет бак на две полости: одна принимает жидкость, другая содержит инертный газ или воздух под предварительным давлением (обычно 0.9-1.2 атм). При превышении порогового значения клапан в крышке бака стравливает избыток давления.

Механизм защиты соединений

Ключевые функции бака для предотвращения разгерметизации:

Демпфирование пиков давления: Газовая подушка сжимается под напором расширяющейся жидкости, поглощая энергию вместо соединений патрубков.
Стабилизация рабочего диапазона: Поддержание давления в системе в пределах 1.1-1.5 атм (для большинства авто) исключает циклические нагрузки на уплотнения.
Предотвращение вакуума: При остывании жидкости мембрана выталкивает резерв обратно в систему, исключая образование разрежения, которое может деформировать патрубки.

Без бака	С баком
Давление > 2.5 атм повреждает соединения	Давление стабилизируется на уровне 1.1-1.5 атм
Вакуум при остывании деформирует патрубки	Мембрана подает жидкость, сохраняя геометрию контура
Гидроудары разрушают пластиковые компоненты	Газовая камера гасит импульсные нагрузки

Крышка бака с двухклапанной системой (паровой и воздушный клапан) критична для защиты: паровой клапан стравит давление при превышении 1.5-2 атм, а воздушный впустит атмосферный воздух при глубоком вакууме, если резерва жидкости недостаточно. Таким образом, мембранный бак работает как динамический демпфер, превращая опасные перепады давления в безопасное движение диафрагмы.

Взаимодействие с крышкой радиатора и ее давление срабатывания

Крышка радиатора интегрирована с мембранным бачком через соединительный патрубок, образуя герметичную систему. Она оснащена двойным клапанным механизмом: основной клапан поддерживает рабочее давление в контуре, а вакуумный предотвращает деформацию элементов при остывании. При превышении заданного давления основной клапан открывается, направляя излишки теплоносителя в расширительный бачок.

Давление срабатывания клапана крышки (например, 0.9, 1.1 или 1.3 бар) критично для защиты системы. Оно определяет момент, когда избыточный антифриз поступает в резервную камеру бачка. При остывании двигателя вакуумный клапан впускает жидкость обратно в радиатор, компенсируя перепады объема и исключая образование воздушных пробок.

Ключевые аспекты давления срабатывания

Номинальное значение: Указывается на крышке (например, "1.1 bar") и должно строго соответствовать требованиям автомобиля.
Последствия завышенного давления: Разрыв патрубков, повреждение радиатора или прокладки ГБЦ.
Риски заниженного давления: Закипание антифриза при меньшей температуре, перегрев двигателя.
Взаимосвязь с бачком: Мембрана бачка деформируется, принимая излишки жидкости только при корректном срабатывании клапана крышки.

Давление срабатывания (бар)	Температура кипения антифриза* (°C)	Типичное применение
0.9	112	Старые модели авто
1.1	118	Стандарт для большинства авто
1.3	124	Турбированные двигатели

*При использовании антифриза с базовой температурой кипения 108°C

Проверка уровня жидкости в бачке по меткам MIN и MAX

Для корректной проверки уровня жидкости двигатель должен быть охлаждён (температура 15-25°C), так как при нагреве теплоноситель расширяется и показания будут некорректными. Бачок устанавливается вертикально, а его стенки должны быть прозрачными для визуального контроля без открывания крышки.

На боковой поверхности бачка нанесены две чёткие метки – MIN и MAX, обозначающие допустимый диапазон уровня охлаждающей жидкости. Проверка осуществляется визуально: оптимальным считается положение, когда жидкость находится строго между этими отметками, ближе к середине или уровню MAX.

Действия при отклонениях уровня

Если уровень выходит за пределы меток, требуются следующие меры:

Ниже MIN: необходимо долить рекомендованный производителем антифриз до середины диапазона MIN-MAX. Использование воды допустимо только в экстренных случаях.
Выше MAX: излишки жидкости удаляются через штуцер слива или с помощью спринцовки. Переполнение может привести к выбросу антифриза через клапан крышки при нагреве.

Важные рекомендации

Не проверяйте уровень на горячем двигателе	Риск ожога паром и неточные показания
Не открывайте крышку принудительно	Снижение давления в системе может вызвать резкое закипание жидкости
Постоянное падение уровня	Требует диагностики на предмет утечек (радиатор, патрубки, прокладка ГБЦ)

Типичные неисправности: разрыв мембраны и трещины корпуса

Разрыв мембраны – наиболее распространённая поломка, приводящая к прямому контакту теплоносителя и газовой подушки. Признаками служат резкие скачки давления в системе отопления/охлаждения, постоянное падение давления после остановки двигателя, появление жидкости в ниппельном клапане при нажатии. Неисправность провоцируется старением резины, перепадами температур, превышением рабочего давления или химической агрессивностью антифриза.

Трещины корпуса возникают вследствие механических повреждений (вибрации, удары), коррозии металла или усталости пластика. Проявляются видимыми подтёками охлаждающей жидкости/воды вокруг бака, быстрым снижением давления в системе. Коррозия усиливается при повреждении защитного покрытия, а пластиковые корпуса уязвимы к растрескиванию на морозе или при перетяжке креплений.

Последствия и диагностика

Потеря давления: Система не держит заданный уровень, учащается подкачка насосом.
Завоздушивание: Проникновение воздуха в контур вызывает шум, кавитацию и ускоренную коррозию.
Перегрев двигателя/отказ отопления: Из-за недостатка теплоносителя и нарушения циркуляции.

Проверка целостности мембраны: на холодном двигателе нажать на ниппель воздушной камеры. Если выходит воздух с каплями жидкости или слышно бульканье – мембрана порвана. Осмотр корпуса требует демонтажа бака для выявления трещин, вздутий лакокрасочного слоя или следов протечек.

Порядок замены неисправного расширительного бачка

Перед началом работ убедитесь, что двигатель полностью остыл во избежание ожогов от горячей охлаждающей жидкости. Подготовьте новый бачок, соответствующий спецификациям автомобиля, и необходимый инструмент: набор ключей, отвертки, ёмкость для слива антифриза и ветошь.

Обеспечьте защиту лакокрасочного покрытия вокруг бачка, используя плотную ткань или картон. Проверьте наличие нового уплотнительного кольца или прокладки, если конструкция бачка предусматривает их установку – старые элементы повторному использованию не подлежат.

Пошаговая процедура демонтажа и установки

Сброс давления в системе
Откройте крышку расширительного бачка плавным поворотом на ¼ оборота до характерного шипения. После прекращения звука полностью снимите крышку.
Слив охлаждающей жидкости
- Подставьте ёмкость под нижний патрубок бачка или место соединения
- Ослабьте хомут крепления патрубка и аккуратно снимите шланг
- Слейте антифриз до уровня ниже присоединительного штуцера
Демонтаж старого бачка
- Отсоедините датчик уровня жидкости (при наличии электроразъёма)
- Открутите крепёжные болты или снимите фиксирующий хомут
- Извлеките бачок, удерживая его в вертикальном положении
Подготовка и установка нового бачка
- Протрите посадочное место от грязи и остатков тосола
- Установите новое уплотнительное кольцо на штуцер
- Закрепите бачок штатным крепежом без перетяжки

Обратная сборка: Наденьте патрубок на штуцер до упора и затяните хомут. Подключите электрический разъём датчика уровня. Залейте антифриз до отметки "MAX", запустите двигатель и прогрейте до рабочей температуры для удаления воздушных пробок. Проверьте герметичность соединений и при необходимости долейте жидкость.

Подбор совместимой модели по объему и давлению системы

Объем бака должен компенсировать тепловое расширение теплоносителя в системе. Минимальный требуемый объем рассчитывают по формуле: V_min = V_сист × C × β / (1 - P_нач/P_макс), где V_сист – общий объем жидкости, C – коэффициент запаса (1.1-1.2), β – коэффициент температурного расширения жидкости (0.035 для воды), P_нач – начальное давление в баке, P_макс – максимальное рабочее давление системы.

Рабочее давление мембранного бака должно соответствовать параметрам системы. Начальное давление в воздушной камере (P_возд) настраивается на 0.2-0.3 бара ниже статического давления системы. Максимальное давление в баке не должно превышать допустимого для самого слабого элемента контура (обычно 3-4 бара для бытовых систем).

Критерии выбора и монтажа

Обязательные параметры при подборе:

Тип мембраны – баллонная (сменная) для питьевой воды, диафрагменная – для отопления
Температурный диапазон – для отопительных систем минимум +110°C
Материал корпуса – сталь с антикоррозионным покрытием или нержавеющая сталь

Параметр	Система отопления	Водоснабжение
Цвет корпуса	Красный	Синий/бесцветный
Рабочее давление	1.5-3 бар	3-6 бар
Соотношение объемов*	10% от V_сист	5-7% от пикового расхода

* Ориентировочные значения, точный расчет обязателен

При установке соблюдают правила: монтаж перед циркуляционным насосом, вертикальное расположение входным патрубком вниз, обязательная установка предохранительного клапана на линии. Регулярная проверка давления в воздушной камере (при отключенной системе) увеличивает срок службы мембраны.

Правила заправки охлаждающей жидкости через расширительный бачок

Заправка охлаждающей жидкости производится исключительно через расширительный бачок при холодном двигателе. Это критически важное требование безопасности, так как система охлаждения находится под давлением при рабочей температуре.

Перед началом процедуры убедитесь, что двигатель остыл до температуры окружающей среды, а давление в системе отсутствует (проверяется осторожным поворотом крышки расширительного бачка - если нет шипящего звука, давления нет). Используйте только жидкость, рекомендованную производителем автомобиля.

Последовательность действий

Очистите область горловины бачка: Удалите грязь вокруг крышки ветошью, чтобы она не попала внутрь системы при открытии.
Медленно откройте крышку: Даже на остывшем двигателе поворачивайте крышку медленно и осторожно до первого стопора (обычно обозначен на крышке), давая остаточному давлению стравиться, затем полностью снимите крышку.
Долейте жидкость: Тонкой струей заливайте охлаждающую жидкость в расширительный бачок до уровня между метками "MIN" (минимум) и "MAX" (максимум) на его корпусе. Предпочтительнее уровень ближе к "MAX" на холодном двигателе.
Закройте крышку плотно: Убедитесь, что крышка закручена до упора и зафиксирована, обеспечивая герметичность системы.
Заведите двигатель и прогрейте: Запустите двигатель и дайте ему поработать на холостом ходу 5-10 минут до достижения рабочей температуры. Включите печку на максимальный режим для удаления воздушных пробок из малого контура.
Проверьте уровень после остывания: После полного остывания двигателя (лучше через несколько часов или на следующий день) снова проверьте уровень в бачке. При необходимости долейте до отметки "MAX".
Проверьте герметичность: Осмотрите места соединений шлангов, патрубков, сам бачок и крышку на предмет подтеков после прогрева и остывания.

Важные примечания:

Никогда не открывайте крышку на горячем двигателе! Риск ожога кипятком под давлением очень высок.
Не смешивайте разные типы и цвета ОЖ без точного знания их совместимости. Используйте ту же марку и тип, что была залита, или полностью промойте систему перед заливкой новой.
Не заливайте выше "MAX" на холодном двигателе. При нагреве излишки жидкости будут выброшены через клапан в крышке.
Регулярно проверяйте состояние крышки бачка. Неисправный клапан в крышке нарушает работу всей системы охлаждения.

Тип ОЖ	Основа	Цвет	Важность совместимости
Традиционные (IAT)	Силикаты	Зеленый, Синий	Не смешивать с OAT/HOAT!
Карбоксилатные (OAT)	Органические кислоты	Красный, Оранжевый	Не смешивать с IAT!
Гибридные (HOAT)	Орг. кислоты + Силикаты/Фосфаты	Желтый, Бирюзовый, Фиолетовый	Строго по спецификации производителя

Список источников

При подготовке статьи об устройстве и функциях автомобильного мембранного бака были использованы специализированные технические источники. Основное внимание уделялось материалам, раскрывающим принцип работы и конструктивные особенности компонента.

Анализ информации проводился по следующим категориям изданий: техническая литература для автомехаников, инженерные руководства от производителей автокомпонентов и профильные образовательные ресурсы. Это позволило обеспечить точность описания процессов и корректность терминологии.

Учебники по устройству автомобиля для среднего профессионального образования (разделы о системах охлаждения и отопления)
Технические каталоги и документация производителей расширительных баков (HEPU, Febi Bilstein, Vaico)
Сервисные руководства по ремонту автомобилей различных марок
Монографии по гидравлическим системам транспортных средств
Материалы отраслевых конференций по автомобильным термосистемам
Инженерные справочники по расчету давления в замкнутых системах
Технические статьи в журналах "Автомобильная промышленность" и "Транспортные системы"
Лекционные курсы технических вузов по конструкции автомобилей
Патентная документация на конструкции мембранных баков
Производственные стандарты ISO по испытаниям автомобильных компонентов
