Конструкция компрессометра для дизельного двигателя

Статья обновлена: 18.08.2025

Компрессометр – специализированный диагностический прибор, критически важный для оценки состояния дизельного двигателя. Он измеряет максимальное давление сжатия в цилиндрах, позволяя точно определить износ поршневой группы, клапанов или цилиндропоршневой группы.

Принцип работы устройства основан на преобразовании механического усилия газов во время такта сжатия в понятные оператору показания (бар, МПа, psi). Конструкция включает прочный корпус, измерительный манометр, штуцер для вкручивания в свечные отверстия и соединительный шланг высокого давления.

От точности компрессометра напрямую зависит достоверность диагностики, поэтому качественные модели оснащаются клапанами фиксации пикового давления и калиброванными датчиками. Понимание устройства прибора – первый шаг к грамотной интерпретации его показаний.

Общий принцип работы измерителя компрессии

Компрессометр фиксирует максимальное давление, создаваемое в цилиндре дизельного двигателя при проворачивании коленчатого вала стартером. Прибор подключается через отверстие для форсунки или свечи накаливания с помощью герметичного переходника, обеспечивающего плотное соединение с камерой сгорания.

При вращении стартера поршень движется вверх, сжимая воздух внутри цилиндра. Компрессометр регистрирует пиковое значение этого давления в момент достижения поршнем верхней мертвой точки. Полученные данные отображаются на аналоговой шкале или цифровом дисплее прибора.

Ключевые этапы измерения

Подготовка двигателя: Прогрев до рабочей температуры, отключение топливоподачи (для предотвращения запуска).
Установка прибора: Демонтаж форсунки/свечи накала, монтаж переходника компрессометра.
Проворачивание коленвала: Активация стартера на 5-10 секунд до стабилизации показаний.
Фиксация результата: Считывание максимального давления с манометра после остановки вращения.
Сравнение показаний: Повтор процедуры для всех цилиндров с анализом разницы значений.

Принципиальное отличие дизельных компрессометров – повышенный предел измерений (обычно 40-70 бар) и усиленные переходники, рассчитанные на высокое давление сжатия, характерное для дизельных ДВС.

Материалы корпуса: требования к прочности и термостойкости

Корпус компрессометра для дизельных двигателей подвергается экстремальным нагрузкам: механическим – от высокого давления сжатия (до 40-50 бар в современных моторах), и термическим – от нагрева до 150-250°C при работе на прогретом двигателе. Эти факторы требуют применения материалов с исключительной структурной стабильностью и сопротивлением деформации.

Недостаточная прочность приведёт к разрыву корпуса или повреждению резьбовых соединений под давлением, а потеря геометрической целостности из-за перегрева вызовет утечки воздуха и погрешности измерений. Низкая термостойкость материала также провоцирует ускоренное старение, растрескивание и снижение ресурса прибора.

Критические характеристики материалов

Предел прочности на растяжение: Минимум 400-500 МПа для гарантированного сопротивления пиковым давлениям в цилиндрах.
Температурная стабильность: Сохранение механических свойств (прочность, жёсткость) при непрерывной работе до +300°C без коробления.
Усталостная прочность: Устойчивость к циклическим нагрузкам от многократных измерений и вибрациям двигателя.
Теплопроводность: Способность к эффективному рассеиванию тепла от чувствительных элементов (манометра, клапанов).

Типичные материалы корпуса включают:

Легированные стали (40Х, 30ХГСА) – оптимальны для нагруженных участков резьбы и адаптеров благодаря высокой прочности и термостойкости.
Алюминиевые сплавы (АК7ч, Д16Т) – применяются для основных элементов корпуса, сочетая умеренную массу с достаточной жаропрочностью до +200°C.
Латунь (ЛС59-1) – используется для фитингов и переходников, обеспечивая хорошую обрабатываемость и стойкость к коррозии от масел/антифриза.

Материал	Макс. рабочая t°	Предел прочности (МПа)	Ключевое преимущество
Сталь 40Х	+400°C	≥ 900	Сопротивление деформации
Алюминий Д16Т	+250°C	≥ 450	Соотношение прочность/вес
Латунь ЛС59-1	+200°C	≥ 400	Антифрикционные свойства

Конструкция наконечника для вкручивания в свечное отверстие

Наконечник компрессометра для дизельных двигателей предназначен для создания герметичного соединения со свечным отверстием и передачи давления сгорания в измерительный прибор. Его конструкция должна гарантировать точность замеров, устойчивость к экстремальным нагрузкам (до 60 Бар и выше) и совместимость с резьбовыми стандартами свечных отверстий конкретных моторов.

Ключевыми элементами наконечника являются резьбовая часть, система уплотнения, обратный клапан и штуцер для подключения шланга. Материалы изготовления подбираются с учетом высоких температур и механических напряжений, возникающих в цилиндрах дизеля.

Основные компоненты и их функции

Резьбовой штуцер: Изготавливается из закаленной стали (реже – латуни). Имеет коническую или цилиндрическую резьбу (чаще всего M12x1.25, M14x1.25, M18x1.5), точно соответствующую размерам свечи накаливания или форкамеры конкретного двигателя.
Уплотнительная система:
- Медное/алюминиевое уплотнительное кольцо (конусная посадка) - деформируется при затяжке, заполняя микронеровности.
- Резиновая прокладка (плоская или коническая) - применяется в дополнение или вместо металлического кольца для компенсации перекосов.
Обратный клапан (ниппель Шредера): Встроенный шариковый или игольчатый клапан. Открывается под давлением газов из цилиндра при прокрутке стартером, но мгновенно закрывается после остановки, предотвращая сброс давления в магистрали компрессометра.
Переходной штуцер: Фиксирует гибкий высокопрочный шланг, передающий давление к манометру. Часто оснащен резьбой или быстроразъемным соединением (barb fitting).
Корпус: Объединяет все компоненты. Изготавливается из стали или латуни для обеспечения прочности и термостойкости.

Элемент	Материал	Критическая характеристика
Резьбовой штуцер	Закаленная сталь, латунь	Точность резьбы, стойкость к срыву
Уплотнительное кольцо	Медь, алюминий, термостойкая резина	Пластичность при затяжке, температурная стабильность
Обратный клапан	Сталь, бронза	Быстродействие, герметичность в закрытом состоянии

Важно: Толщина стенок корпуса и качество обработки каналов напрямую влияют на точность измерений – внутренние полости должны минимизировать "мертвый объем", искажающий показания. Угол расположения штуцера (прямой/угловой) подбирается для удобства доступа в стесненных условиях моторного отсека.

Металлический штуцер переходника: размеры и резьба

Металлический штуцер обеспечивает герметичное соединение гибкого шланга компрессометра с резьбовым отверстием дизельного двигателя, исключая утечки воздуха во время замера компрессии. Его конструкция выдерживает высокое давление (до 70 Бар) и температурные нагрузки, характерные для дизельных цилиндров.

Геометрия штуцера определяется стандартами резьбы двигателя. Наиболее распространена метрическая резьба М12×1.5, М14×1.5 или М18×1.5, соответствующая размерам свечных отверстий или форсуночных колодцев. Реже встречается коническая дюймовая резьба 1/2" NPT, требующая применения уплотнительной ленты или пасты.

Ключевые параметры

Длина резьбовой части: 10-20 мм для надежной фиксации без деформации.
Внутренний диаметр канала: ≥4 мм для минимального сопротивления воздушному потоку.
Материал: легированная сталь (например, 40Х) или латунь с антикоррозионной обработкой.

Тип двигателя	Тип резьбы	Размер (мм)	Глубина (мм)
Легковые авто (TDI, CDI)	Метрическая	М12×1.5	12-15
Грузовые (Cummins, ЯМЗ)	Метрическая	М18×1.5	18-20
Американские дизели	NPT	1/2"	14-16

Важно: конусность присоединительного конца под шланг должна соответствовать углу обжимной гайки компрессометра. Для универсальности применяют наборы переходников с маркировкой резьбы на корпусе.

Устройство клапанного механизма внутри адаптера

Клапанный механизм адаптера компрессометра для дизельных двигателей обеспечивает удержание пикового давления в момент замера и последующий сброс. Он состоит из запорного элемента, седла клапана, возвратной пружины и уплотнительных компонентов, размещённых в металлическом корпусе с резьбовым штуцером для подключения к двигателю.

Принцип работы основан на автоматическом закрытии проходного канала под давлением газов из цилиндра. Запорный элемент (обычно стальной шарик) прижимается к коническому седлу, герметизируя систему. После завершения измерения пружина возвращает клапан в открытое положение для сброса давления.

Ключевые компоненты механизма

Запорный элемент – шарик или тарельчатый клапан из закалённой стали, перекрывающий поток газов
Седло клапана – коническая прецизионная поверхность, обеспечивающая герметичность при закрытии
Возвратная пружина – калибруется под давление срабатывания 2-5 бар для дизелей
Корпус – стальная или латунная гильза с калиброванным каналом для газов
Уплотнительные кольца – термостойкие резиновые или фторопластовые манжеты

Рабочий цикл включает три фазы:

Сжатие газов в цилиндре преодолевает сопротивление пружины, прижимая шарик к седлу
В закрытом состоянии фиксируется максимальное давление на манометре
При ручном сбросе (через кнопку) или естественном падении давления пружина отводит шарик от седла

Параметр	Характеристики
Диаметр шарика	4-6 мм (зависит от модели)
Усилие пружины	1.5-3.5 кг/см²
Температурный диапазон	-30°C до +250°C

Роль обратного клапана в фиксации максимального давления

Обратный клапан в компрессометре для дизельных двигателей выполняет критическую функцию блокировки сжатого воздуха после завершения такта измерения. Его конструкция базируется на шариковом механизме, который открывается под давлением газов из цилиндра во время вращения коленвала стартером.

При достижении пикового значения давления в цилиндре шарик под действием пружины мгновенно перекрывает канал, предотвращая обратный отток воздуха в двигатель. Этот принцип обеспечивает стабильную фиксацию показаний на манометре даже после остановки прокрутки.

Ключевые особенности работы

Автоматическое срабатывание: Клапан закрывается без участия оператора в момент максимального сжатия
Герметичность: Исключает падение давления в измерительной магистрали
Точность фиксации: Удерживает стрелку манометра на реальном значении компрессии

Без клапана	С клапаном
Стрелка манометра возвращается к нулю	Показания сохраняются до сброса
Требуется синхронное считывание	Возможна задержка при интерпретации
Риск недостоверных замеров	Гарантированная точность данных

Конструктивная надежность клапана напрямую влияет на достоверность диагностики. Износ седла шарика или ослабление пружины приводят к постепенному падению показаний, что требует своевременной замены узла.

Особенности гибкого измерительного шланга (шланг высокого давления)

Гибкий измерительный шланг служит критически важным связующим звеном между переходником, вкручиваемым в свечное отверстие дизельного двигателя, и манометром компрессометра. Он предназначен для передачи импульса высокого давления сжатого воздуха из цилиндра непосредственно на измерительный прибор. Без надежного шланга точное измерение компрессии невозможно.

Конструкция шланга рассчитана на экстремальные нагрузки, характерные для дизельных двигателей, где давление сжатия может достигать 40-60 Бар и выше. Основой служит многослойный армированный рукав, способный сохранять целостность и герметичность под воздействием резких скачков давления и вибраций. Внутренний канал должен обеспечивать минимальное сопротивление потоку воздуха для точной регистрации пиковых значений.

Ключевые конструктивные и эксплуатационные характеристики

Основные особенности шланга высокого давления включают:

Материал армирования: Стальная оплетка (однослойная или двухслойная) или синтетические волокна высокой прочности, предотвращающие разрыв или вздутие под нагрузкой.
Герметичность соединений: Конусные резьбовые фитинги (часто типа BSPP) или быстросъемные соединения с уплотнительными кольцами (O-ring), обеспечивающие абсолютную герметичность как со стороны переходника, так и со стороны манометра.
Длина и гибкость: Оптимальная длина (обычно 300-600 мм) позволяет удобно расположить манометр вне зоны нагрева и вибрации двигателя. Гибкость облегчает доступ к труднодоступным свечным отверстиям.
Внутренний диаметр и объем: Минимальный внутренний диаметр и малый внутренний объем шланга снижают "эффект демпфирования", обеспечивая быструю и точную передачу пика давления к манометру.
Термостойкость: Резиновые или полимерные компоненты шланга устойчивы к воздействию высоких температур двигателя и моторного масла.

Использование некачественного или неподходящего шланга чревато не только искажением результатов измерения компрессии, но и опасностью разрыва под давлением, что может привести к травмам и повреждению оборудования. Регулярная проверка состояния шланга (отсутствие трещин, потертостей, вздутий) перед каждым замером является обязательной процедурой безопасности.

Конструкция резьбового уплотнения и защита от сброса давления

Резьбовое уплотнение компрессометра для дизельных двигателей формируется конической резьбой на наконечнике шланга и ответной частью свечного отверстия. Конусность резьбы обеспечивает герметизацию за счёт пластической деформации металлических поверхностей при затяжке, исключая применение дополнительных уплотнителей. Угол конуса строго рассчитан под высокое давление цилиндра (до 60 бар), создавая механическую блокировку утечек газов даже при вибрациях.

Защита от преждевременного сброса давления реализована через обратный клапан, интегрированный в переходник или штуцер прибора. Шариковый затвор подпружиненной конструкции удерживается в седле до момента подключения к клапану измерения, блокируя выход сжатого воздуха из камеры сгорания. При активации измерительного механизма шток отжимает шарик, синхронизируя открытие канала с началом замера, что предотвращает потерю данных и ошибки диагностики.

Ключевые элементы системы

Коническая резьба (метрическая или дюймовая) – обеспечивает самозатягивающееся соединение
Закалённый стальной наконечник – устойчив к деформациям при многократном монтаже
Двухкомпонентный обратный клапан: шарик из инструментальной стали + пружина из хромованадиевого сплава
Фиксирующая гайка – страхует от самопроизвольного выкручивания под вибрационной нагрузкой

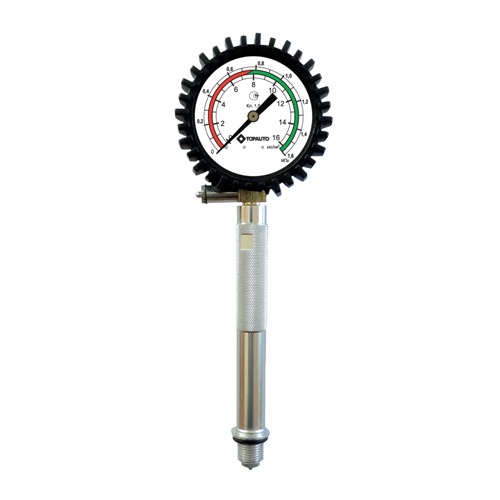

Принцип действия стрелочного манометра

Основу работы стрелочного манометра составляет преобразование давления среды в механическое перемещение. Измеряемое давление (в случае компрессометра – давление сжатия в цилиндре дизеля) подается через штуцер во внутреннюю полость чувствительного элемента. Под его воздействием этот элемент деформируется, а возникающее движение передается через кинематическую систему на стрелку прибора.

Чувствительным элементом в большинстве таких манометров служит трубка Бурдона – упругая металлическая трубка с овальным или эллиптическим сечением, согнутая по дуге. При подаче давления внутрь трубки она стремится распрямиться. Величина ее упругой деформации прямо пропорциональна приложенному давлению.

Ключевые этапы преобразования давления в показания

Деформация чувствительного элемента: Давление сжатого воздуха/газов из цилиндра поступает внутрь трубки Бурдона, заставляя ее разгибаться.
Передача перемещения: Свободный (запаянный) конец трубки, соединенный с тягой или сектором, перемещается.
Усиление движения: Передаточный механизм (система рычагов, трибка-сектор) преобразует малое перемещение конца трубки в значительный угол поворота оси стрелки.
Индикация: Стрелка, закрепленная на оси, поворачивается над градуированной шкалой, указывая значение давления в барах (bar) или МПа (MPa).

Для гашения колебаний стрелки при резких скачках давления (характерных для замера компрессии) в конструкцию часто вводят демпфер – жидкостный (глицерин, силикон) или механический (пружинный, фрикционный). Точность показаний обеспечивается калибровкой шкалы и качеством изготовления передаточного механизма.

Шкала манометра: диапазон измерений в паскалях или атмосферах

Диапазон измерений шкалы манометра компрессометра для дизельных двигателей критичен из-за высокого давления сжатия. Дизели требуют значительно больших значений компрессии по сравнению с бензиновыми агрегатами – типичные рабочие показатели стартуют от 20-25 атм (2.0-2.5 МПа) и могут достигать 40-45 атм (4.0-4.5 МПа) в современных турбированных моторах.

Шкала должна перекрывать как минимально допустимые значения (обычно от 15-18 атм), так и максимально возможные (до 50-60 атм или 5.0-6.0 МПа) с запасом. Это исключает выход стрелки за пределы шкалы при замерах и обеспечивает точность в рабочем диапазоне 20-40 атм, где требуется детализация.

Особенности шкалы и единицы измерения

Основные требования к шкале:

Двойная градуировка: Обязательно наличие двух шкал – в атмосферах/кгс/см² (технических атмосферах) и мегапаскалях (МПа). Это упрощает интерпретацию для механиков.
Цена деления: Оптимальная величина деления – 1 атм или 0.1 МПа. Более крупные деления (например, 5 атм) снижают точность диагностики.
Цветовые зоны: Часто применяется визуальная индикация:
- Красная зона: Ниже минимально допустимого давления (например, 0-20 атм).
- Зеленая зона: Нормальный рабочий диапазон (например, 25-40 атм).
- Желтая/оранжевая зона: Пограничные или предельно высокие значения.

Сравнение единиц измерения:

Атмосферы (тех.) атм / кгс/см²	Мегапаскали (МПа)	Бары (bar)
20	1.96	19.6
25	2.45	24.5
30	2.94	29.4
40	3.92	39.2

Важно: Шкала должна быть устойчивой к вибрациям, с четкой разметкой и крупным шрифтом цифр. Использование манометров со шкалой, рассчитанной на бензиновые ДВС (обычно до 15-20 атм), для дизеля недопустимо – это гарантированно выведет прибор из строя или исказит замеры.

Конструкция держателя манометра для удобства считывания

Основой конструкции служит жесткий кронштейн, фиксируемый на корпусе компрессометра или резьбовом штуцере. Его ключевая задача – обеспечить стабильное положение манометра в зоне видимости оператора во время замера, исключая вибрации и случайные смещения.

Для адаптации к разным условиям работы держатель оснащается шарнирным соединением или гибкой ножкой. Это позволяет изменять угол наклона и высоту расположения циферблата относительно глаз пользователя, обеспечивая перпендикулярный обзор шкалы даже в стесненных условиях моторного отсека.

Ключевые элементы для удобства считывания

Поворотный механизм: Фиксируемая шарнирная головка с шаровой опорой для плавной регулировки угла наклона манометра.
Гибкая гофрированная ножка: Изготовлена из прочного металла, сохраняет заданную форму после изгиба, компенсирует вибрации двигателя.
Антибликовое покрытие стекла: Снижает отражение света, улучшая читаемость показаний при ярком освещении.
Контрастная шкала: Широкие метки и четкие цифры на светоотражающем фоне (белом/салатовом) для быстрого распознавания значений.

Материал	Особенности
Нержавеющая сталь	Защита от коррозии, высокая прочность на изгиб, устойчивость к маслу и топливу.
Алюминиевый сплав	Облегченная конструкция, стойкость к окислению, снижение общей массы инструмента.

Дополнительное удобство обеспечивает магнитное крепление на кронштейне, позволяющее временно фиксировать компрессометр на металлических поверхностях двигателя. Это освобождает руки для проворачивания коленвала и гарантирует стабильность позиции манометра в течение всего процесса измерения компрессии.

Быстроразъемные соединения в профессиональных моделях

Быстроразъёмные соединения (БРС) в профессиональных компрессометрах для дизельных двигателей обеспечивают мгновенное подключение и отключение прибора к штуцеру или свече накаливания. Это исключает потерю давления в момент фиксации и снятия, критичную для точности замера компрессии. Конструкция таких элементов базируется на подпружиненных шариковых или кулачковых механизмах, гарантирующих герметичность и надёжную фиксацию даже при высоком давлении газов в цилиндре.

Профессиональные БРС изготавливаются из легированной стали с антикоррозионным покрытием, рассчитанной на многократные циклы работы в условиях вибрации, перепадов температур и агрессивной среды моторного отсека. Отличительная черта – наличие системы автоматического сброса давления при отсоединении, предотвращающая выброс раскалённых газов и обеспечивающая безопасность оператора.

Ключевые преимущества быстроразъёмов

Экономия времени: подключение/отключение за 1-2 секунды без инструментов.
Повышенная герметичность: специальные уплотнительные кольца из фторкаучука сохраняют свойства при контакте с маслом и топливом.
Универсальность: адаптеры под разные типы резьбы (M10, M12, M14) и конструкции ГБЦ.
Долговечность: ресурс до 5000 циклов соединения без потери герметичности.

Тип фиксации	Макс. давление (бар)	Особенности применения
Шариковый	60	Компактность, устойчивость к загрязнениям
Кулачковый (bayonet)	100	Повышенная надёжность для тяжёлых условий

Важно: Использование БРС с функцией автостопа блокирует обратный ток газов в манометр после отсоединения, защищая механизм прибора от загрязнения сажей и масляными отложениями. Это существенно продлевает срок службы измерительного оборудования и поддерживает точность показаний.

Расположение сбросного клапана для обнуления показаний

Сбросной клапан служит для мгновенного стравливания давления из системы компрессометра после замера. Его корректное расположение критично для удобства и безопасности оператора при работе с дизельным двигателем.

Конструктивно клапан интегрируется в одну из ключевых точек измерительной цепи: непосредственно в корпус манометра, на гибкий шланг высокого давления или в переходник для свечи накаливания/форсуночного отверстия.

Варианты размещения и особенности

Место установки	Конструкция	Эргономика
На корпусе манометра	Кнопка или рычаг у измерительной головки	Требует отвлечения внимания на манометр
На измерительном шланге	Врезной клапан с кольцом/кнопкой	Позволяет сбросить давление без изменения хвата рук
В переходнике	Винтовой механизм или кнопка у адаптера	Минимизирует длину шланга после сброса

Наиболее практичным считается размещение клапана на шланге в зоне естественного положения руки оператора – это исключает необходимость перехватывать инструмент при переходе от замера к сбросу давления. Для предотвращения случайного нажатия профессиональные модели оснащаются фиксатором или требуют приложения усилия.

Дифференциальный клапан для дизелей: отличия от бензиновых аналогов

Дифференциальный клапан в компрессометрах для дизельных двигателей принципиально отличается от бензиновых версий конструкцией и функциональным назначением. Его ключевая задача – компенсировать значительно более высокое давление сжатия в цилиндрах дизеля (25-50 бар против 10-15 бар у бензиновых моторов) и обеспечить точность измерений в этом диапазоне.

В отличие от бензиновых аналогов, где клапан часто представляет собой простой обратный шарик, дизельный дифференциальный клапан использует прецизионную тарельчатую или конусную систему с точно калиброванной пружиной. Эта пружина рассчитана на удержание давления до момента фиксации пикового значения на манометре, предотвращая обратный выброс воздуха после такта сжатия.

Ключевые отличия от бензиновых клапанов

Рабочее давление: Пружина и седло клапана рассчитаны на минимум 35-60 бар (против 15-20 бар у бензиновых).
Материалы: Используются высокопрочные сплавы (закаленная сталь, латунь) для устойчивости к ударным нагрузкам и износу.
Скорость срабатывания: Требует мгновенной фиксации пикового давления из-за резкого подъема кривой сжатия в дизеле.
Герметичность: Повышенные требования к уплотнению седла клапана для исключения утечек под высоким давлением.

Несовместимость с бензиновыми двигателями проявляется в двух аспектах: физической (резьба штуцера чаще М12×1.5 или М14×1.5 вместо М10×1 у бензиновых) и функциональной (клапан дизельного компрессометра не обеспечит точных замеров на низких давлениях бензинового мотора из-за слишком жесткой пружины).

Параметр	Дизельный клапан	Бензиновый клапан
Диапазон давлений	15-60 бар	5-20 бар
Тип запирающего элемента	Тарельчатый/конусный с усиленной пружиной	Шариковый с легкой пружиной
Типовая резьба штуцера	М12×1.5 / М14×1.5	М10×1 / М12×1.25

Использование бензинового компрессометра на дизеле недопустимо: клапан не выдержит давления (риск разрушения), а показания будут некорректны. Обратная замена (дизельный прибор на бензиновый мотор) технически возможна, но приведет к значительной погрешности измерений из-за недостаточной чувствительности клапана к низким давлениям.

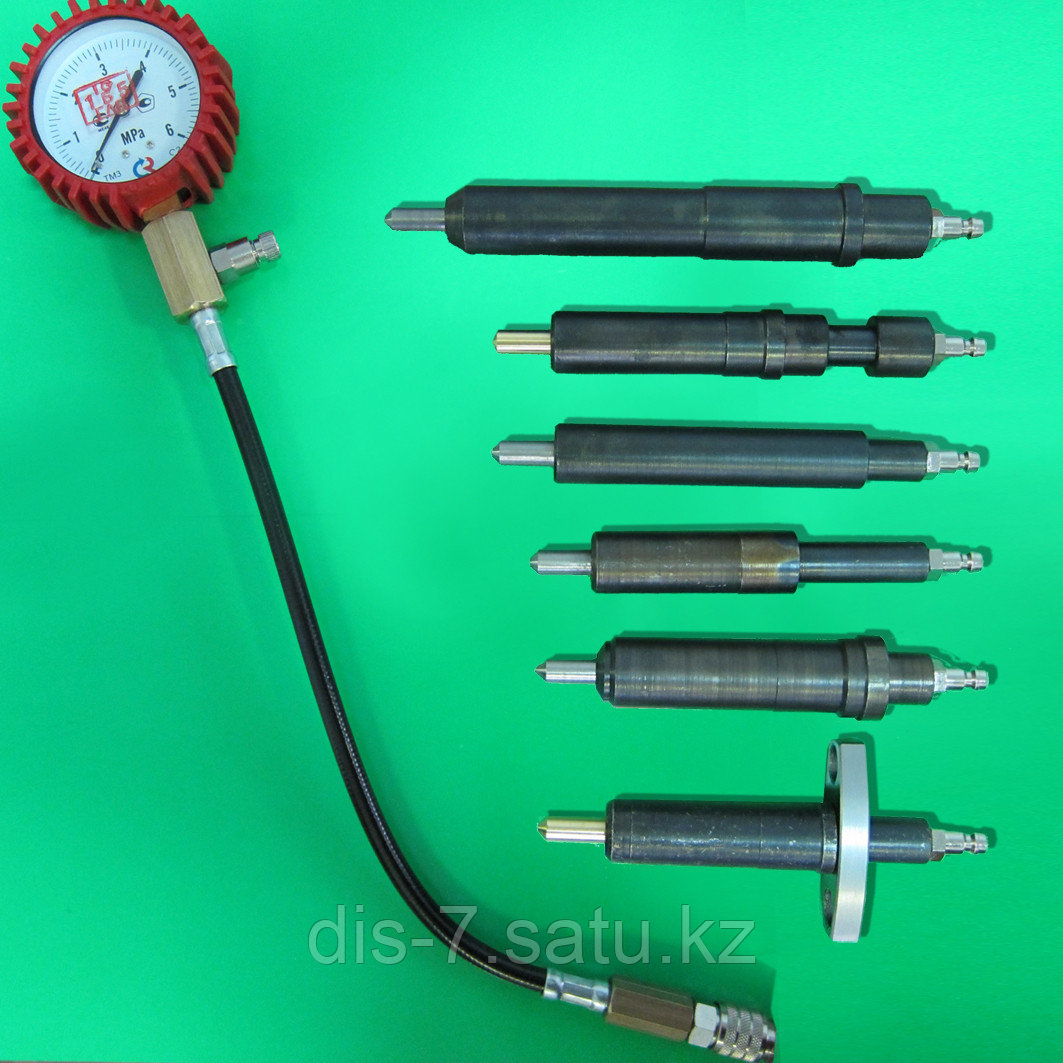

Особенности удлиненных адаптеров для труднодоступных цилиндров

Удлиненные адаптеры представляют собой металлические переходники с резьбой на обоих концах: одним концом они вкручиваются в свечное отверстие цилиндра, а другим соединяются с гибким шлангом или штуцером компрессометра. Их длина существенно превышает стандартные переходники и может достигать 15-30 см и более, что критично для обхода препятствий в подкапотном пространстве.

Ключевое отличие таких адаптеров – наличие гибкого участка (часто армированного) или шарнирного соединения в средней части конструкции. Эта гибкость позволяет изгибать адаптер при установке, огибая трубопроводы, кронштейны или элементы навесного оборудования, блокирующие прямой доступ к свечным колодцам, особенно у задних или боковых цилиндров рядных и V-образных дизелей.

Технические и эксплуатационные нюансы

При использовании удлиненных адаптеров необходимо учитывать несколько важных аспектов:

Минимизация внутреннего объема: Чрезмерно длинная или широкая полость адаптера увеличивает общий объем камеры сжатия компрессометра, что может незначительно занижать реальные показания компрессии. Качественные адаптеры проектируются с максимально узким каналом.
Герметичность соединений: Каждое резьбовое соединение (адаптер-цилиндр, адаптер-шланг) – потенциальное место утечки воздуха под высоким давлением. Обязательно использование исправных уплотнительных шайб (медных или стальных) и контроль момента затяжки.
Жесткость на изгиб: Гибкая секция должна обеспечивать необходимый угол установки, но при этом сохранять достаточную жесткость, чтобы не пережиматься и не ломаться под нагрузкой во время монтажа/демонтажа.

Преимущество	Потенциальный недостаток
Доступ к глубоко расположенным или закрытым свечным отверстиям	Риск перелома гибкого участка при неаккуратном обращении
Возможность обхода препятствий без демонтажа узлов	Дополнительный объем может влиять на точность замеров
Сохранение стабильного соединения под углом	Необходимость тщательного контроля герметичности всех стыков

Выбор конкретной длины и конфигурации адаптера (прямой, угловой, с гибкой вставкой) определяется спецификой расположения проблемного цилиндра на конкретном двигателе. Для сложных случаев часто требуется набор адаптеров разной длины и формы.

Устройство универсальных и специализированных моделей

Универсальные компрессометры для дизельных двигателей состоят из базовых модульных компонентов, обеспечивающих совместимость с широким спектром моторов. Их ключевым элементом является манометр высокого давления (обычно 0-60 Бар), соединённый гибким армированным шлангом с резьбовым переходником. Комплектация включает набор адаптеров под различные посадочные размеры свечных колодцев и форсуночных гнёзд.

Специализированные модели разрабатываются под конкретные марки двигателей (например, Cummins, TDI) и отличаются отсутствием универсальных адаптеров. Вместо них используется жёстко закреплённый штуцер с уникальными параметрами резьбы и конусом, точно соответствующий геометрии тестового отверстия целевого мотора. Некоторые версии оснащаются электронными датчиками для интеграции с диагностическим ПО.

Конструктивные особенности универсальных моделей:

Сменные адаптеры с резьбой М10х1, М12х1.5, М14х1.5 и др.
Быстросъёмные соединения между шлангом и манометром
Демпферные клапаны для сглаживания скачков давления
Кнопка сброса показаний на корпусе манометра

Отличия специализированных компрессометров:

Монолитный переходник без сменных элементов
Усиленный калиброванный шланг с минимальным объёмом
Встроенный обратный клапан для фиксации пикового давления
Резьбовые заглушки для герметизации канала при диагностике

Компонент	Универсальный	Специализированный
Переходник	Съёмный (набор)	Интегрированный
Диапазон замеров	0-60 Бар	0-40 Бар (узкий)
Фиксация давления	Ручной сброс	Автоматический клапан

Комплект переходников для разных типов двигателей

Комплект переходников – обязательный компонент компрессометра для дизельных двигателей, обеспечивающий универсальность инструмента. Без него измерение компрессии на различных моделях силовых агрегатов становится невозможным из-за конструктивных различий в расположении и типе форсуночных гнёзд или свечей накаливания.

Переходники представляют собой стальные или латунные резьбовые адаптеры с уплотнительными элементами. Они обеспечивают герметичное соединение между шлангом манометра и технологическим отверстием в головке блока цилиндров. Каждый адаптер имеет уникальную комбинацию резьбы, длины и формы посадочной части.

Ключевые особенности комплектов

Разнообразие резьб: M10×1, M12×1.5, M14×1.5, M18×1.5 (основные для свечей накаливания) и нестандартные варианты.
Конструктивные решения: Прямые, угловые и удлинённые адаптеры для работы в стеснённых условиях моторного отсека.
Уплотнение: Конусные кромки, медные шайбы или резиновые кольца для исключения утечек воздуха под высоким давлением.
Совместимость: Наличие адаптеров под отверстия для форсунок (на некоторых двигателях) и декоративных заглушек.

Критерии выбора комплекта

Охват моделей: Чем больше двигателей охватывает комплект, тем выше универсальность.
Качество обработки резьбы: Предотвращает срывы и повреждение гнёзд в ГБЦ.
Прочность материала: Латунь или закалённая сталь устойчивы к высокому давлению (40+ бар).
Маркировка: Чёткое обозначение резьбы на корпусе упрощает поиск нужного адаптера.

Тип двигателя	Тип адаптера	Особенности
Common Rail (VAG, BMW)	M12×1.5 длинный	Глубокая посадка в колодец свечи
Старые дизели (Mercedes OM616)	M18×1.5 с конусом	Прямое уплотнение в форсуночное гнездо
Мототехника (дизель)	M10×1 с фланцем	Короткая база из-за ограниченного пространства

Металлические переходники vs пластиковые аналоги

Металлические переходники для компрессометров дизельных двигателей изготавливаются из легированных сталей или латуни. Они рассчитаны на экстремальные давления цилиндров (до 60-70 бар), устойчивы к вибрациям и температурным деформациям. Резьбовые соединения обеспечивают абсолютную герметичность при установке в свечные отверстия или форсушечные гнёзда.

Пластиковые аналоги производятся из технических полимеров (нейлон, PEEK), отличаются меньшим весом и ценой. Однако их предел прочности ограничен 25-30 бар, что создаёт риск разрушения при измерении в современных высокофорсированных дизелях. Дополнительным недостатком является постепенное "старение" материала под воздействием горячих выхлопных газов.

Сравнение эксплуатационных характеристик

Критерий	Металлические	Пластиковые
Макс. давление	70+ бар	25-30 бар
Термостойкость	До 500°C	До 180°C
Ресурс	Неограниченный	3-5 лет
Риск деформации	Отсутствует	Высокий при перетяжке

Ключевые преимущества металла:

Гарантированная целостность резьбы при многократном использовании
Нулевая утечка воздуха во время замера
Совместимость со всеми типами дизельных головок

Оправданное применение пластика: разовые замеры в атмосферных дизелях старых моделей с давлением до 20 бар. В остальных случаях металлические переходники являются единственно безопасным выбором из-за критичности точности показаний компрессометра для диагностики ЦПГ.

Роль конической уплотнительной втулки в герметизации

Коническая уплотнительная втулка является ключевым элементом наконечника компрессометра для дизельных двигателей. Её основное назначение – обеспечение абсолютной герметичности соединения между прибором и резьбовым отверстием для форсунки или свечи накаливания. Эта герметичность критически важна для получения точных показаний компрессии.

Конусная форма втулки позволяет ей плотно вжиматься в седло отверстия цилиндра при закручивании переходника. Под действием прижимного усилия материал втулки (обычно термостойкая резина или мягкий металл) деформируется, заполняя микронеровности поверхности и создавая непреодолимый барьер для выхода сжатого воздуха из камеры сгорания.

Конструктивные особенности и принцип работы

Принцип конического уплотнения основан на создании радиальной нагрузки при осевом сжатии элемента. По мере затягивания резьбового переходника компрессометра:

Втулка вдавливается в сужающееся пространство между корпусом переходника и кромкой посадочного отверстия в ГБЦ.
Возникающая упругая деформация материала втулки приводит к увеличению контактного давления на стенках.
Образуется сплошное кольцевое контактное пятно, блокирующее утечки воздуха под высоким давлением.

Ключевые требования к втулке:

Требование	Значение
Материал	Термостойкая резина (NBR, Viton), медь, латунь
Угол конуса	Строго соответствует углу седла в ГБЦ (обычно 60° или 90°)
Твердость (резина)	Высокая (70-90 Shore A) для стойкости к давлению
Термостойкость	Не менее 120-150°C для работы на горячем двигателе

Повреждение или износ конической поверхности втулки (трещины, сколы, постоянная деформация) приводит к падению давления в измерительной магистрали компрессометра и искажению результатов замеров. Регулярная проверка её состояния и своевременная замена – обязательное условие точной диагностики двигателя.

Конструктивные отличия прижимных и резьбовых адаптеров

Прижимные адаптеры фиксируются в свечном отверстии дизеля механическим зажимом. Уплотнение достигается за счёт резинового конусного кольца или манжеты, которая деформируется при затяжке центрального винта или гайки, обеспечивая герметичность без резьбового соединения. Такая конструкция требует точного соответствия диаметру отверстия и равномерного прижима.

Резьбовые адаптеры оснащены наружной или внутренней резьбой, соответствующей калибру свечного канала. Уплотнение создаётся конической резьбой (как у топливных форсунок) либо дополнительными элементами: медными шайбами, конусными прокладками или уплотнительными кольцами, затягиваемыми с определённым моментом. Это обеспечивает жёсткую фиксацию и минимизирует риск утечек давления.

Ключевые отличия

Способ фиксации: прижим – за счёт распора, резьба – винтовое соединение.
Уплотнение: прижимные используют эластичные кольца, резьбовые – конические поверхности/прокладки.
Универсальность: прижимные адаптируется к небольшим отклонениям диаметра, резьбовые требуют точного совпадения типа резьбы.

Критерий	Прижимные	Резьбовые
Скорость установки	Быстрее (одно движение затяжки)	Медленнее (требует аккуратной нарезки резьбы)
Риск повреждения ГБЦ	Низкий (отсутствие контакта с резьбой)	Высокий при перетяжке или перекосе
Стабильность при высоком давлении	Может сбрасываться (>30-40 бар)	Более надёжна (выдерживает до 60 бар)

Для прижимных критично состояние кромки свечного отверстия – сколы или коррозия нарушают герметичность.
Для резьбовых обязательна очистка резьбы в ГБЦ и контроль момента затяжки во избежание срыва.

Фитинг проверки компрессии через форсуночный колодец

Фитинг для замера компрессии дизельного двигателя через форсуночный колодец представляет собой специальный переходник, заменяющий демонтированную форсунку в головке блока цилиндров. Его основное назначение – обеспечить герметичный канал для подключения шланга компрессометра непосредственно в камеру сгорания.

Конструкция фитинга включает корпус с резьбой, точно соответствующей резьбе посадочного места форсунки в головке блока, что гарантирует надежную фиксацию и отсутствие утечек воздуха. Внутри корпуса расположен запорный клапан (чаще всего шарикового типа с пружиной), предотвращающий выход сжатого воздуха обратно после такта сжатия и позволяющий прибору зафиксировать максимальное давление.

Ключевые элементы и особенности

Резьбовая часть: Изготавливается из прочной стали и точно повторяет размеры и шаг резьбы штатной форсунки для конкретной модели двигателя. Герметичность обеспечивается коническим уплотнением или медной шайбой.
Запорный клапан: Шариковый клапан с калиброванной пружиной удерживает давление в шланге компрессометра после закрытия впускных клапанов цилиндра. От жесткости пружины зависит скорость запирания и точность замера.
Штуцер для шланга: Расположен на верхней части фитинга, имеет стандартную резьбу (чаще всего 1/4" или 1/8" BSP) или быстросъемное соединение для надежного подсоединения гибкого шланга манометра.
Прочность: Корпус и клапан рассчитаны на экстремальное давление (свыше 40-60 бар), характерное для дизельных двигателей.

Характеристика	Описание
Тип клапана	Шариковый с пружиной (реже тарельчатый)
Материал корпуса	Закаленная сталь, реже латунь
Тип уплотнения	Коническое седло / Медная уплотнительная шайба
Критичность герметичности	Абсолютная: малейшая утечка искажает показания

Правильный подбор фитинга под конкретный двигатель обязателен. Использование несоответствующего адаптера приводит к повреждению резьбы в головке блока, некорректным замерам из-за утечек или невозможности установки. Перед монтажом резьбу и уплотнение необходимо очистить от нагара и грязи.

Особенности компрессометров с электронной регистрацией данных

Компрессометры с электронной регистрацией оснащаются цифровыми датчиками давления, преобразующими механическое воздействие газов в электрический сигнал. Этот сигнал обрабатывается микропроцессором, который фиксирует пиковые значения компрессии и динамику её нарастания в каждом цилиндре. Устройства исключают человеческую ошибку при визуальном считывании показаний стрелочных манометров.

Электронные модули синхронизируются с коленчатым валом двигателя через датчики оборотов или индукционные зажимы. Это позволяет точно соотносить замеры давления с тактом сжатия конкретного цилиндра. Данные передаются на дисплей прибора в реальном времени и сохраняются во внутренней памяти для последующего анализа.

Ключевые функциональные преимущества

Автоматическая фиксация пикового давления – исключает "дребезг" стрелки и субъективную оценку
Графическое отображение процессов – на экране визуализируется кривая нарастания/спада давления
Расчёт коэффициента утечек – программное определение разницы между компрессией и давлением в ресивере
Сравнение цилиндров – автоматическое вычисление разброса показаний в процентах

Важные технические аспекты: Для работы с дизельными двигателями применяются датчики давления диапазоном 0-60 Бар и выше, с защитой от ударных нагрузок. Резьбовые переходники изготавливаются из легированной стали для предотвращения срыва резьбы в ГБЦ при высоком крутящем моменте.

Параметр	Механический компрессометр	Электронный компрессометр
Точность фиксации пика	±3-5%	±0.5-1%
Анализ динамики сжатия	Невозможен	График в реальном времени
Интерфейс данных	-	USB / Bluetooth

Экспорт результатов в диагностические программы (например, DieselPower) позволяет строить отчёты с диаграммами для технической документации. Встроенные алгоритмы учитывают температуру масла и скорость прокрутки стартера, автоматически корректируя эталонные значения компрессии для конкретной модели двигателя.

Защита от вибрации чувствительных элементов прибора

Вибрации дизельного двигателя создают экстремальные механические нагрузки на компоненты компрессометра, особенно на датчики давления и электронные блоки обработки сигналов. Постоянные ударные воздействия приводят к накоплению микротрещин в пайках, разрушению чувствительных мембран, сбоям в передаче данных и критическому снижению точности измерений.

Для нейтрализации деструктивного влияния вибраций применяется комплекс инженерных решений, направленных на развязку чувствительных узлов от колебательной среды. Эти меры включают механическое демпфирование, конструктивную оптимизацию и специальные материалы, обеспечивающие стабильность работы в условиях высокочастотных возмущений.

Ключевые методы виброзащиты

Демпфирующие подвесы: Резиновые или силиконовые амортизаторы между корпусом прибора и измерительным блоком, поглощающие низкочастотные колебания (5-200 Гц).
Компаундирование плат: Заливка электронных компонентов эластичным полиуретановым или эпоксидным компаундом, предотвращающая разрушение паек и микросхем.
Гибкие переходники: Спиральные металлические или армированные полимерные шланги вместо жестких трубок, гасящие резонансные пульсации в линии давления.
Динамические гасители: Противовесы в корпусе датчиков, смещающие резонансную частоту за пределы рабочего диапазона вибраций двигателя.

Элемент прибора	Вид виброзащиты	Эффективность
Пьезоэлектрический датчик	Демпферные кольца из фторопласта	Снижение пиковых нагрузок на 70%
Электронный модуль	Плавающее крепление на пружинных изоляторах	Подавление амплитуды вибраций ≥85%
Соединительные линии	Виброизолирующие хомуты с неопреном	Устранение передаваемых колебаний на 90%

Дополнительно применяется структурное усиление корпуса рёбрами жёсткости, снижающее резонансные явления. Для высокоточных моделей внедряются активные системы виброзащиты с пьезоэлектрическими актуаторами, компенсирующими колебания в реальном времени.

Система демпфирования давления для стабильных показаний

Дизельные двигатели создают высокочастотные пульсации давления в цилиндрах из-за особенностей рабочего цикла, что приводит к резким колебаниям стрелки механического компрессометра. Система демпфирования интегрируется в измерительный тракт между адаптером и манометром для сглаживания этих скачков.

Ключевым элементом выступает демпфер пульсаций – компактная камера со встроенным дросселем (калиброванным отверстием) или пористым фильтром. При резком росте давления часть воздуха поступает в камеру через ограничитель, где энергия пульсации рассеивается, а на манометр передаётся усреднённое значение.

Конструктивные особенности демпферов

Дроссельный тип: Латунный или стальной корпус с коническим сужением на входе и винтовым каналом малого диаметра (0.3-0.6 мм).
Фильтрующий тип: Камера с спечённой бронзовой или керамической вставкой, задерживающей вихревые потоки.
Комбинированные решения: Последовательное сочетание дросселя и объёмного ресивера для ступенчатого гашения колебаний.

Параметр	Дроссель	Фильтр-демпфер
Чувствительность к загрязнениям	Высокая	Низкая
Скорость стабилизации	0.8-1.2 сек	1.5-2 сек
Ресурс	Ограничен засорением	Практически неограничен

Дополнительно применяются вибропоглощающие материалы в местах соединений (тефлоновые шайбы, медные уплотнители) для устранения паразитных колебаний. Калибровка диаметра дросселя выполняется под конкретный диапазон давлений: для дизелей 20-50 атм используют каналы 0.4±0.05 мм.

Расположение байпасных каналов в корпусе адаптера

Байпасные каналы в адаптере компрессометра для дизельных двигателей выполняют критическую функцию отвода избыточного давления масла и топливно-воздушной смеси из цилиндра во время замера компрессии. Их конструктивное размещение непосредственно влияет на точность показаний прибора и защиту манометра от повреждения высокоамплитудными пульсациями, характерными для дизелей.

Каналы проектируются как система тонких сквозных отверстий или продольных пазов, интегрированных в стенку корпуса адаптера между резьбовой частью (вкручиваемой в свечное отверстие) и штуцером для подключения шланга компрессометра. Располагаются они строго выше уплотнительного конуса адаптера, обеспечивая герметичность камеры сгорания при замере, но ниже точки подключения измерительного тракта.

Ключевые особенности расположения и конструкции

Радиальное или тангенциальное расположение: Отверстия сверлятся перпендикулярно оси адаптера либо под углом для создания завихрения потока, снижающего гидроудар.
Количество и сечение: Обычно 2-4 канала диаметром 1-2 мм, что обеспечивает достаточную пропускную способность без существенного падения давления на такте сжатия.
Зона выхода: Каналы выводятся в полость между адаптером и шлангом/манометром, где избыточная среда рассеивается или отводится через дренажные отверстия в быстросъемном соединении.

Параметр	Значение/Описание	Назначение
Угол наклона каналов	0° (радиальные) или 15°-30° (тангенциальные)	Снижение импульсной нагрузки на манометр
Глубина входа в камеру	На 2-3 мм выше уплотнительной фаски	Исключение утечки при рабочем ходе поршня
Сопряжение с дренажом	Через кольцевую канавку в штуцере	Равномерный сброс давления из всех каналов

Некорректное расположение (слишком низко или выше расчётной зоны) приводит к завышению/занижению показаний компрессии или захлёбыванию прибора маслом. Обязательно наличие фильтрующей сетки на входе в каналы для защиты от попадания крупных частиц нагара, способных вызвать закупорку.

Конструкция массогабаритных блоков в профессиональных наборах

Массогабаритные блоки профессиональных компрессометров представляют собой монолитные металлические конструкции, объединяющие несколько функциональных узлов. Их основная задача – обеспечение максимальной герметичности измерительного тракта под высоким давлением (до 70 Бар и выше), характерным для дизельных двигателей. Центральным элементом является прецизионный манометр с крупноразмерной шкалой, обеспечивающей точность считывания до 0.5-1 Бар.

Корпус отливается из латуни или алюминиевых сплавов с последующей механической обработкой, что исключает деформации при температурных перепадах. Толстостенные каналы для воздушного потока минимизируют гидравлическое сопротивление и компенсируют ударные нагрузки при тактах сжатия. Все резьбовые соединения (для адаптеров и клапанов) выполняются по коническому стандарту BSPP или NPT с глубиной не менее 8-10 витков для предотвращения самопроизвольного ослабления.

Ключевые конструктивные элементы

Силовой фланец манометра: Стальная втулка с шестигранным основанием для гаечного ключа и дополнительной контргайкой предотвращает смещение стрелочного механизма от вибраций
Двухканальная система клапанов: Быстросбросной золотник для оперативного сброса давления и обратный шариковый клапан, встроенный в переходник для шланга
Термокомпенсирующие прокладки: Медные уплотнения между компонентами, сохраняющие герметичность при -30°C до +120°C

Компонент	Материал	Толщина стенки (мм)
Основной корпус	Латунь CW614N	4.5-6.0
Штуцер шланга	Закалённая сталь	3.0-4.5
Запорный клапан	Нерж. сталь AISI 304	5.0-7.0

Футляр для хранения и транспортировки компонентов

Компактный и прочный футляр является обязательным элементом комплекта компрессометра для дизельных двигателей, обеспечивая сохранность всех деталей прибора. Он предотвращает повреждение чувствительных компонентов (адаптеров, переходников, манометра) от ударов, вибраций и воздействия влаги во время перевозки или хранения в мастерской.

Конструкция футляра обычно включает индивидуальные ложементы, точно повторяющие форму каждого элемента комплекта. Это исключает перемещение деталей внутри кейса при транспортировке и упрощает визуальный контроль полноты набора перед началом работ. Материалом служит ударопрочный пластик или металл с резиновыми уплотнителями по контуру крышки.

Ключевые особенности футляра

Типоразмер: Подбирается под габариты конкретного комплекта компрессометра с учетом всех адаптеров
Защита: Внутреннее покрытие из вспененного полимера или резиновые держатели
Маркировка: На крышку часто наносят схему расположения компонентов для быстрой проверки
Эргономика: Рукоятка для переноски и защелки с надежной фиксацией

Материал корпуса	Преимущества	Типичное исполнение
Пластик (АБС, полипропилен)	Легкий вес, стойкость к маслам и химикатам	Литые кейсы с формованными вставками
Металл (алюминий)	Максимальная защита от деформации	Футляры с резиновым уплотнением (влаго-/пылезащита)

Список источников

Информация об устройстве компрессометров для дизельных двигателей требует опоры на технически достоверные материалы. Анализ принципов работы и конструктивных особенностей инструмента проводился с привлечением профильных изданий.

Ниже систематизированы ключевые источники, использованные для подготовки материала:

Техническая литература и стандарты

Учебные пособия по диагностике ДВС для автотехникумов
Руководства по эксплуатации дизельных двигателей распространенных моделей
ГОСТы на контрольно-измерительные приборы для двигателей

Специализированные ресурсы

Технические бюллетени производителей компрессометров
Материалы отраслевых порталов по авторемонту
Инженерные статьи в автомобильных научных журналах

Практические руководства

Методички по инструментальному контролю состояния ЦПГ
Инструкции СТО по диагностике дизельных систем
Протоколы проверки компрессии от автопроизводителей
