Конструкция вариаторного ремня - как снять

Статья обновлена: 18.08.2025

Вариаторный ремень – ключевой элемент бесступенчатой трансмиссии, передающий крутящий момент между шкивами и обеспечивающий плавное изменение передаточного числа.

Правильный демонтаж ремня требует понимания его конструкции: многослойная структура из резины, армирующих тросов и фрикционных накладок определяет специфику снятия и установки.

Материалы изготовления: сталь, резина или полимеры?

Вариаторные ремни изготавливаются из трёх основных типов материалов: стали, резины с армирующими элементами или современных полимерных композитов. Каждый вариант определяет ключевые характеристики ремня – прочность, гибкость, износостойкость и температурную устойчивость. Выбор конкретного материала напрямую влияет на долговечность передачи и условия эксплуатации вариатора.

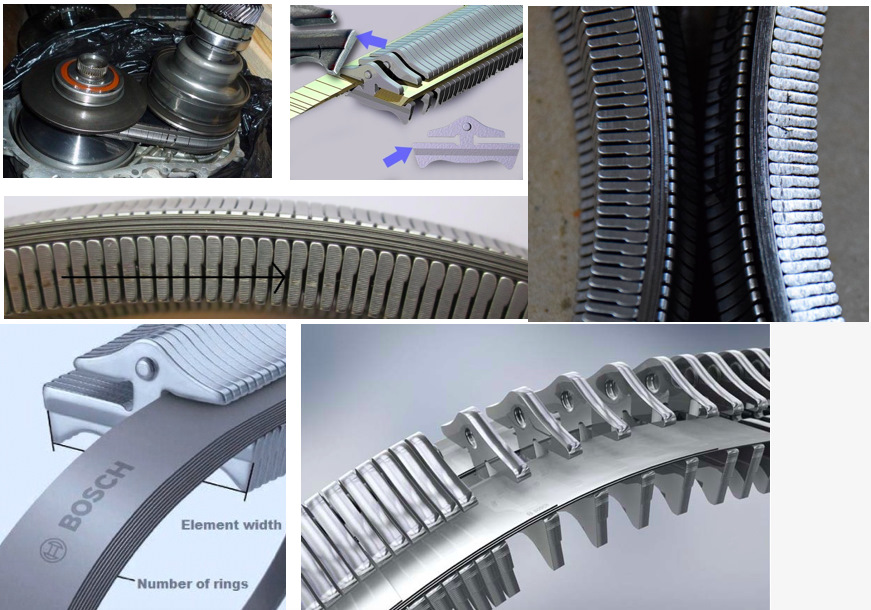

Стальные ремни представляют собой набор тонких металлических лент или звеньев, соединённых в единую конструкцию. Резиновые варианты создаются на основе синтетического каучука с армированием кордом из текстиля или металла. Полимерные композиты включают высокотехнологичные материалы типа полиуретана, нейлона или кевлара с добавлением стекловолокна для усиления структуры.

Сравнительный анализ материалов

Материал	Ключевые особенности	Типичное применение
Сталь	Высокая термостойкость, минимальное растяжение, передача больших нагрузок	Цепные вариаторы в автомобилях
Резина	Эластичность, плавность хода, шумоподавление, подверженность старению	Клиновые ремни в скутерах и станках
Полимеры	Лёгкость, износостойкость, устойчивость к маслам, оптимальный КПД	Клиноременные вариаторы современных авто

В современных конструкциях преобладают гибридные решения: резиновая основа усиливается:

Стальными тросами – для сопротивления растяжению
Нейлоновыми прослойками – для поперечной жёсткости
Арамидным волокном – для повышения прочности на разрыв

Полимерные ремни требуют строгого соблюдения условий монтажа: перекосы приводят к расслоению структуры. Стальные аналоги критичны к загрязнениям: абразивные частицы вызывают заклинивание звеньев. Резиновые изделия чувствительны к:

Перегреву (свыше 120°C)
Контакту с техническими жидкостями
Экстремальным перепадам температур

Принцип передачи усилия через клиновой профиль

Клиновой профиль ремня обеспечивает передачу крутящего момента за счет сил трения, возникающих между боковыми поверхностями ремня и стенками шкивов. Геометрическая форма трапеции создает эффект клина: при вдавливании ремня в канавку шкива нормальное давление на боковины многократно возрастает.

Этот механизм позволяет передавать значительные усилия без проскальзывания даже при компактных размерах. Глубина посадки ремня автоматически регулируется в зависимости от нагрузки – под действием центробежных сил щеки шкивов сдвигаются, изменяя рабочий диаметр.

Ключевые особенности конструкции

Боковой контакт: Основная рабочая зона – наклонные грани ремня (угол 22°-32°), а не основание
Самоцентрирование: Клиновая форма обеспечивает автоматическое позиционирование в канавке
Компенсация износа: По мере старения ремень глубже погружается в шкив, сохраняя сцепление

Параметр	Влияние на передачу усилия
Угол профиля	Оптимальное значение 26°: снижает радиальные нагрузки при сохранении сцепления
Материал корда	Стальные/арамидные нити воспринимают растягивающие напряжения без удлинения
Резиновая смесь	Термостойкие составы с высоким коэффициентом трения предотвращают пробуксовку

Критически важным является отсутствие контакта основания ремня со шкивом – зазор 0.5-1 мм обеспечивает концентрацию усилия на боковых поверхностях. Нарушение этого правила ведет к снижению КПД передачи на 25-40% из-за неправильного распределения нагрузок.

Диагностика износа: трещины, расслоения, деформации

Трещины являются наиболее распространенным и опасным признаком старения ремня. Особое внимание уделите поперечным трещинам на рабочей поверхности (контактирующей со шкивами) – даже небольшие начальные трещины быстро прогрессируют под нагрузкой. Продольные трещины вдоль ребер также критичны, так как ослабляют структуру и могут привести к расслоению. Осмотр проводите при хорошем освещении, слегка растягивая ремень по длине – это сделает мелкие трещины заметнее.

Расслоения и вздутия сигнализируют о разрушении внутренних слоев корда и потере связи между резиновой основой и силовыми элементами. Расслоение проявляется как отслоение верхнего резинового слоя или разделение слоев по торцам ремня. Вздутия (пузыри) на поверхности указывают на внутренние разрывы корда или отслоения. Нарушение целостности слоев резко снижает прочность на разрыв и ведет к внезапному обрыву. "Разлохмаченные" торцы – явный признак активного разрушения и расслоения.

Деформации ремня

Изменение геометрии ремня напрямую влияет на работу вариатора и передачу усилия. Ключевые деформации включают:

Перекос (скручивание): Ремень не лежит плоско, а имеет винтообразную деформацию. Проверяется укладкой на ровную поверхность – зазоры или приподнятые края указывают на проблему. Перекос вызывает неравномерный износ и вибрации.
Волнообразность (волнистость боковых кромок): Боковые поверхности ребер не прямые, а имеют изгибы или волны. Нарушает плавное перемещение по шкивам и точное зацепление.
Растяжение (увеличение длины): Чрезмерное удлинение ремня относительно номинального размера. Приводит к снижению натяжения, проскальзыванию на шкивах, перегреву и ускоренному износу. Точное измерение длины требует снятия ремня и сравнения с эталоном.

Любой из этих дефектов является основанием для замены ремня. Эксплуатация изношенного ремня чревата его обрывом, что может привести к серьезным повреждениям вариатора.

Тип деформации	Визуальный признак	Основное последствие
Перекос (Скручивание)	Ремень не лежит ровно на плоскости, края приподняты	Неравномерный износ, вибрации, шум
Волнообразность	Волнистые боковые кромки ребер	Нарушение плавности хода, неточное позиционирование в шкивах
Растяжение	Увеличение длины сверх допустимой (требует измерения)	Проскальзывание, перегрев, потеря передачи усилия, ускоренный износ

Необходимые инструменты для демонтажа ремня

Для замены вариаторного ремня требуется подготовка специфического набора инструментов. Отсутствие ключевых приспособлений сделает процесс невозможным или опасным.

Обязательно проверьте соответствие инструментов модели автомобиля и конструкции вариатора. Использование неподходящего оборудования повредит узлы трансмиссии.

Основной комплект

Трещоточный ключ с удлинителем (для доступа к болтам шкивов)
Набор шестигранников (размер зависит от марки авто)
Торцовые головки 10-19 мм
Специальный фиксатор шкива (предотвращает проворот валов)

Дополнительные приспособления

Инструмент	Назначение
Динамометрический ключ	Точная затяжка болтов при сборке
Съемник ступицы	Для моделей с интегрированным шкивом
Пластиковые клинья	Фиксация ремня при разборке

Важно: Никогда не используйте ударные инструменты – хрупкие детали вариатора критичны к деформациям. Запрещается демонтировать ремень без полной остановки двигателя и снятия клеммы АКБ.

Снятие защиты коробки передач для доступа к вариатору

Защита картера коробки передач представляет собой металлический или пластиковый щит, закрепленный болтами под днищем автомобиля. Ее демонтаж необходим для визуального осмотра вариатора, замены ремня или диагностики смежных компонентов. Работы выполняются на подъемнике, эстакаде или смотровой яме при строгом соблюдении техники безопасности.

Перед началом убедитесь в остывании двигателя и выключенном зажигании. Подготовьте набор головок с воротком, трещоточный ключ, удлинители и защитные перчатки. При наличии датчиков или проводки в зоне демонтажа зафиксируйте их положение для корректной обратной сборки.

Этапы демонтажа защитного щита

Зафиксируйте автомобиль противооткатными башмаками, поднимите и установите на надежные опоры
Определите тип и количество крепежных элементов (обычно 6-10 болтов разного сечения)
Последовательно выкрутите крепеж, начиная с задних болтов, используя соответствующие головки
При коррозии резьбы обработайте соединения проникающей смазкой за 10-15 минут до откручивания
Снимите щит, отсоединив крепления датчиков (при наличии), избегая перегиба проводов

Критические моменты:

Не прилагать избыточное усилие при откручивании во избежание срыва резьбы
Маркировать или фотографировать расположение болтов разного размера
Очистить посадочную поверхность на КПП от грязи перед обратной установкой

Ослабление натяжителя ременной передачи

Ослабление натяжителя – обязательный этап перед снятием ремня вариатора. Натяжитель автоматически поддерживает оптимальное усилие на ремень в процессе работы, но для демонтажа его механизм необходимо перевести в положение минимального натяжения. Игнорирование этого шага приведёт к чрезмерному сопротивлению при попытке снять ремень и может повредить элементы системы.

Конструкция натяжителя обычно включает подпружиненный рычаг с роликом или башмаком, давящим на ремень. Ослабление достигается путём преодоления силы пружины и фиксации механизма в "открытом" положении. Способ фиксации зависит от конкретной модели вариатора и типа натяжителя.

Ключевые методы ослабления

Основные подходы к ослаблению натяжителя включают:

Демонтаж пружины: Снятие пружины с крюка натяжителя или кронштейна полностью сбрасывает усилие.
Использование фиксирующего отверстия: Совмещение отверстия в корпусе натяжителя с отверстием в рычаге и установка стопорного штифта или болта.
Сжатие натяжителя специнструментом: Применение съёмников или плоскогубцев для сжатия рычага против пружины с последующей фиксацией.
Откручивание регулировочного болта/гайки: Ослабление крепления основания натяжителя на двигателе (применимо не во всех конструкциях).

Важные особенности:

Тип привода: Гидравлические натяжители требуют снятия давления (иногда через клапан), механические – ручного воздействия.
Направление ослабления: Рычаг обычно перемещается против направления рабочего хода пружины.
Риски: Резкое снятие нагрузки может привести к неконтролируемому отскоку рычага. Фиксация обязательна.

Тип натяжителя	Типовая фиксация	Особенности ослабления
Механический пружинный	Стопорный штифт, съём пружины	Требует физического усилия для сжатия
Гидравлический автоматический	Фиксатор в корпусе, спецключ	Избегать резких ударов, контролировать плавность
Эксцентриковый	Ослабление крепёжной гайки	Поворот эксцентрика против натяжения

После ослабления ремень легко снимается со шкивов. Перед установкой нового ремня натяжитель аккуратно освобождают из фиксированного положения, позволяя пружине прижать его к ремню для автоматической регулировки. Проверка правильности работы натяжителя обязательна перед запуском двигателя.

Демонтаж приводного шкива конусного типа

Перед снятием шкива убедитесь в наличии необходимых инструментов: съёмника с универсальными захватами, фиксатора коленвала или воздушного ударного гайковёрта, а также защитных перчаток. Зафиксируйте положение коленчатого вала, вставив специальный штифт в отверстие маховика или используя стопорный инструмент через монтажное окно.

Очистите резьбовое соединение центрального болта от загрязнений и обработайте его проникающей смазкой. Если шкив крепится гайкой, снимите декоративный колпачок (при наличии). Крайне важно исключить проворачивание коленвала при откручивании – даже кратковременная передача крутящего момента через трансмиссию может привести к повреждению синхронизаторов.

Технология демонтажа

Зафиксируйте коленвал стопорным приспособлением через технологическое отверстие картера сцепления или блокировкой маховика.
Используя мощный вороток с удлинителем, сорвите центральный болт/гайку против часовой стрелки. При закисании резьбы допустимо кратковременное применение ударного гайковёрта.
Снимите крепёжный элемент и демонтируйте шайбу (если установлена).
Установите лапы съёмника за буртик шкива равномерно, избегая контакта с резиновым демпфером.
Проворачивайте центральный винт съёмника до полного отделения шкива от посадочного конуса вала.

Критические моменты: Не применяйте молоток для снятия шкива – ударные нагрузки разрушают демпфер крутильных колебаний. При использовании съёмника контролируйте параллельность лап относительно оси вала для предотвращения перекоса. Если шкив "прикипел", используйте терморасширение – осторожно прогрейте ступицу строительным феном (не допуская перегрева демпфера).

Тип крепления	Метод фиксации вала	Рекомендуемый съёмник
Центральный болт	Стопор через маховик	Трёхлапый с гидравлическим прессом
Фланцевая гайка	Клинья в зубья маховика	Универсальный с обратной тягой

После демонтажа осмотрите посадочный конус вала и шкива на предмет задиров, коррозии и масляных пятен. Проверьте целостность резинового демпфера – трещины или расслоения требуют замены шкива. Очистите шлицы вала и внутреннюю поверхность ступицы металлической щёткой перед установкой нового компонента.

Техника снятия ремня со шкивов без повреждений

Перед началом демонтажа убедитесь в полной остановке двигателя и снятии ключа из замка зажигания. Зафиксируйте автомобиль на стояночном тормозе и противооткатных упорах, отключите массу аккумуляторной батареи для предотвращения случайного запуска. Обеспечьте свободный доступ к вариатору, демонтировав при необходимости защитные кожухи и декоративные элементы двигательного отсека согласно руководству по ремонту конкретной модели.

Тщательно очистите зону вокруг шкивов и самого ремня от грязи, масляных подтёков и абразивных частиц сжатым воздухом или мягкой щёткой. Проведите визуальный осмотр ремня на предмет глубоких трещин, расслоения корда, неравномерного износа зубцов или следов перегрева (глянцевые участки, оплавленные края). Наличие таких дефектов требует обязательной замены элемента независимо от планового графика.

Последовательность операций снятия

Ослабление натяжения:
- Найдите регулировочный болт натяжителя (обычно расположен на подвижной части заднего шкива или отдельном кронштейне).
- Ослабьте контргайку фиксирующего болта ключом соответствующего размера.
- Медленно вращайте регулировочный болт против часовой стрелки до полного ослабления пружины натяжителя. Характерный щелчок или заметное смещение шкива подтвердят сброс усилия.
Демонтаж ремня:
- Аккуратно снимите ремень с ведомого (заднего) шкива, приподнимая его край и сдвигая к центру вала без перекручивания.
- Повторите операцию для ведущего (переднего) шкива, избегая резких рывков и контакта ремня с острыми кромками соседних деталей.
- Никогда не используйте отвертки или монтажные лопатки для поддевания – это гарантированно повредит армирующие корды и резиновую основу.

Критические правила безопасности

Запрещается: прилагать радиальные усилия к шкивам, пытаться срезать ремень ножом, использовать ударные инструменты на натяжителе. Обязательно отметьте маркером направление вращения ремня (стрелка на торцевой поверхности) перед снятием для корректной установки нового элемента. Избегайте изгибов ремня диаметром менее 150 мм при хранении – подвешивайте его на крюке или укладывайте в транспортировочную коробку.

Типовая ошибка	Последствие	Правильное действие
Снятие без ослабления натяжителя	Деформация боковин, надрывы корда	Полное сброс усилия пружины перед демонтажем
Контакта ремня с маслом	Потеря фрикционных свойств, проскальзывание	Очистка шкивов и герметизация сальников перед установкой
Хранение в согнутом состоянии	Необратимая деформация несущего слоя	Хранение только в естественном положении без перегибов

Очистка посадочных поверхностей шкивов после демонтажа

После снятия вариаторного ремня критически важно тщательно очистить рабочие поверхности шкивов от любых загрязнений. Накопление масляных отложений, металлической пыли или резиновой крошки нарушает геометрию контакта и снижает трение, что ведет к преждевременному износу нового ремня и проскальзыванию.

Используйте безворсовые салфетки или щетки с мягкой синтетической щетиной, избегая абразивных материалов. Для удаления стойких загрязнений применяйте специализированные очистители на основе изопропилового спирта или уайт-спирита, не оставляющие масляной пленки. Категорически запрещена обработка бензином или растворителями, разрушающими резину.

Ключевые этапы очистки

Визуальный осмотр на наличие глубоких царапин и задиров – поврежденные шкивы подлежат замене
Механическое удаление крупных частиц сухой кистью перед применением химических средств
Нанесение очистителя распылением или через пропитанную салфетку (выдержка 2-3 минуты)
Протирка поверхностей до полного удаления остатков по направлению движения ремня

Контроль качества: после очистки поверхность должна быть матово-однородной без видимых блестящих участков. Проверьте отсутствие вмятин на боковинах шкивов, деформирующих траекторию ремня. Убедитесь, что дренажные канавки полностью свободны от грязи.

Допустимые средства	Запрещенные средства
Изопропиловый спирт	Ацетон
Спецочистители для резины	Бензин
Уайт-спирит	Силиконовые спреи

При сборке избегайте контакта очищенных поверхностей с кожей рук – жировые следы снижают коэффициент трения. Монтаж нового ремня производите только после полного испарения остатков очистителя (5-7 минут при комнатной температуре).

Контроль состояния подшипников вариатора

Подшипники вариатора испытывают высокие нагрузки и вращаются на значительных скоростях. Их износ или повреждение напрямую влияет на работу трансмиссии: вызывает вибрации, шумы (гул, вой), неравномерное движение ремня и преждевременный выход из строя вариатора в целом.

Регулярная диагностика состояния подшипников обязательна при каждом техническом обслуживании, особенно после демонтажа ремня. Основные методы контроля включают визуальный осмотр, проверку люфта и оценку плавности вращения вручную.

Ключевые аспекты контроля

При проверке подшипников вариатора (ведущего и ведомого шкивов, обгонной муфты) обращайте внимание на следующие признаки неисправности:

Люфт: Радиальный и осевой люфт проверяют покачиванием шкивов рукой. Допустимый минимум люфта указан производителем, но любое заметное биение – тревожный сигнал.
Плавность вращения: Шкивы должны вращаться абсолютно свободно, без заеданий, шероховатости или ощущения "песка" внутри подшипника.
Посторонние звуки: При вращении не должно быть слышно скрежета, хруста, щелчков или выраженного гула.
Визуальный осмотр: Трещины на сепараторе, сколы или выкрашивание тел качения, следы перегрева (потемнение металла, "закаты" смазки), коррозия – прямые показания к замене.

Обязательные этапы контроля при демонтаже:

Тщательная очистка наружных поверхностей подшипников и посадочных мест от грязи и старой смазки.
Проверка состояния сальников: их повреждение ведет к вымыванию смазки и попаданию абразива внутрь подшипника.
Оценка количества и состояния смазки внутри закрытых подшипников (если конструкция позволяет). Засохшая, загрязненная или недостаточная смазка требует обслуживания или замены.

Важно: Замене подлежит вся пара подшипников на одном валу. Установка нового подшипника рядом с изношенным приводит к мгновенной поломке нового. Используйте только подшипники, рекомендованные производителем вариатора.

Особенности установки нового ремня: ориентация и направление

Каждый вариаторный ремень имеет строго заданное направление вращения, обозначенное производителем. Неправильная ориентация приводит к расслоению корда, ускоренному износу боковых граней и преждевременному выходу из строя. Направляющая маркировка всегда наносится на лицевую сторону ремня и должна соответствовать рабочему вращению шкивов.

Перед монтажом визуально проверьте наличие стрелки или надписи «ROTATION» на поверхности ремня. Установите его так, чтобы указатель совпадал с направлением движения ведущего шкива (обычно по часовой стрелке). Отсутствие маркировки требует сверки с каталогом производителя – самодельное определение ориентации недопустимо.

Правила монтажа и контрольные операции

Критические этапы установки:

Совместите метки на шкивах с рисками на корпусе перед фиксацией
Проверьте свободный ход натяжителя – пружина должна вернуть рычаг в исходное положение
Вручную прокрутите ремень на 2-3 оборота для самоцентрирования в канавках шкивов

Маркировка на ремне	Назначение	Последствия нарушения
Стрелка с надписью "Drive"	Указывает направление вращения	Расслоение слоёв через 500-800 км
Код партии (например, 5PK0780)	Контроль подлинности и даты выпуска	Аннулирование гарантии

После запуска двигателя немедленно проверьте отсутствие вибраций и посторонних шумов на всех режимах работы. Под нагрузкой ремень должен сохранять положение в центре шкивов без перекоса – отклонение более 1 мм требует повторной регулировки.

Проверка натяжения ремня по мануалу производителя

Точная проверка натяжения вариаторного ремня возможна только с использованием методик и параметров, указанных в официальном руководстве по обслуживанию конкретной модели автомобиля. Производители указывают строго определённые значения усилия прогиба или частоты колебаний для каждой модификации трансмиссии.

Параметры натяжения могут варьироваться в зависимости от пробега, температуры двигателя и даже климатических условий эксплуатации. Пренебрежение спецификациями завода-изготовителя приводит к критическим последствиям: перетяжка вызывает перегруз подшипников валов, а слабое натяжение провоцирует проскальзывание.

Ключевые этапы проверки

Необходимые инструменты: Специализированный прибор для измерения частоты колебаний (сонометр) или динамометрическая линейка с индикатором усилия. Обычная линейка и "метод на ощупь" недопустимы.

Подготовка: Убедитесь, что двигатель остыл до +20°C (±5°C). Зафиксируйте автомобиль на стояночном тормозе.
Точка замера: Найдите контрольный участок ремня между шкивами – обычно самый длинный пролёт. Место указано в схеме мануала.
Измерение прогиба (если применимо):
- Приложите динамометр перпендикулярно центру проверяемого участка
- Создайте усилие, строго соответствующее цифре в мануале (например, 50 Н)
- Зафиксируйте величину прогиба в миллиметрах
Измерение частоты (если применимо):
- Установите датчик сонометра на середину пролёта ремня
- Лёгким ударом резиновым молотком вызовите колебания
- Сравните показания прибора с эталонной частотой (например, 100-120 Гц)

Симптом неверного натяжения	Перетянут	Недостаточное натяжение
Шум при работе	Высокочастотный гул	Хлопки, визг при разгоне
Износ ремня	Трещины у основания зубьев	Стирание боковых граней
Реакция на обороты	Жёсткие рывки при старте	Провалы мощности

Важно! После замены ремня выполняйте повторную проверку через 500-1000 км пробега. Новые ремни подвержены начальной вытяжке материала.

Тест-драйв после замены: контроль плавности работы

Сразу после установки нового ремня выполните пробную поездку длительностью 15–20 минут без резких нагрузок. Основная задача – прогреть трансмиссию и дать ремню адаптироваться к шкивам. Двигайтесь на умеренных скоростях (40–60 км/ч), избегая пробуксовок и экстренного торможения.

Внимательно прислушивайтесь к работе вариатора: посторонние звуки (вой, щелчки, металлический скрежет) указывают на ошибки монтажа или несовместимость компонентов. Одновременно контролируйте поведение авто при разгоне – рывки или «задумчивость» могут сигнализировать о некорректном натяжении.

Ключевые параметры для оценки

Старт с места: отсутствие вибраций на педали акселератора.
Разгон: монотонное нарастание оборотов двигателя без провалов.
Переключение режимов (D-R): плавное срабатывание без ударов.
Торможение двигателем: равномерное снижение скорости без рывков.

Важно: Если обнаружены отклонения, немедленно прекратите эксплуатацию и проведите диагностику. Игнорирование проблем ведет к ускоренному износу ремня и шкивов.

Список источников

При подготовке материалов о вариаторных ремнях использовались специализированные технические документы и профильные издания. Это обеспечивает точность описания процедуры демонтажа и конструктивных особенностей компонента.

Основой для статьи послужили данные от производителей трансмиссий, инженерные руководства и результаты независимых технических экспертиз. Все источники прошли проверку на актуальность и соответствие современным стандартам автомобильной промышленности.

Сервисные мануалы ведущих автопроизводителей по ремонту бесступенчатых трансмиссий
Технические бюллетени ассоциаций производителей автокомпонентов
Инженерные исследования по долговечности клиноременных передач
Патентная документация на конструкции вариаторных ремней
Методические рекомендации по диагностике CVT от учебных центров
Сравнительные тесты материалов ремней в лабораторных условиях
Технические спецификации поставщиков автокомпонентов
