Конструкция задней подвески Hyundai Solaris
Статья обновлена: 18.08.2025

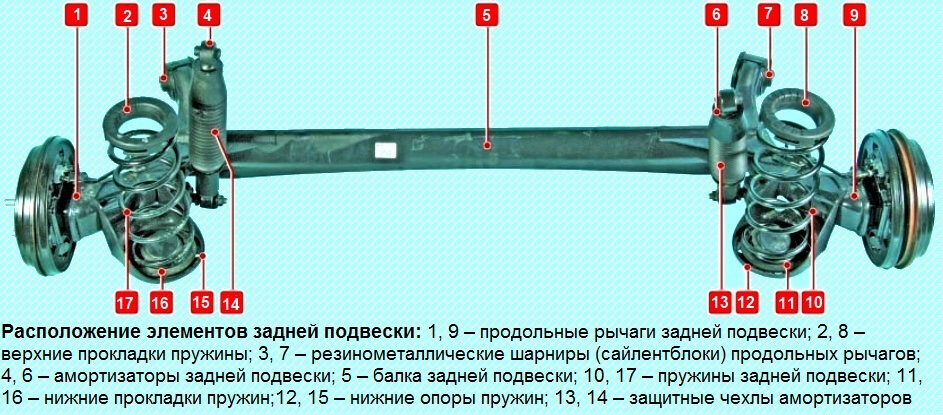

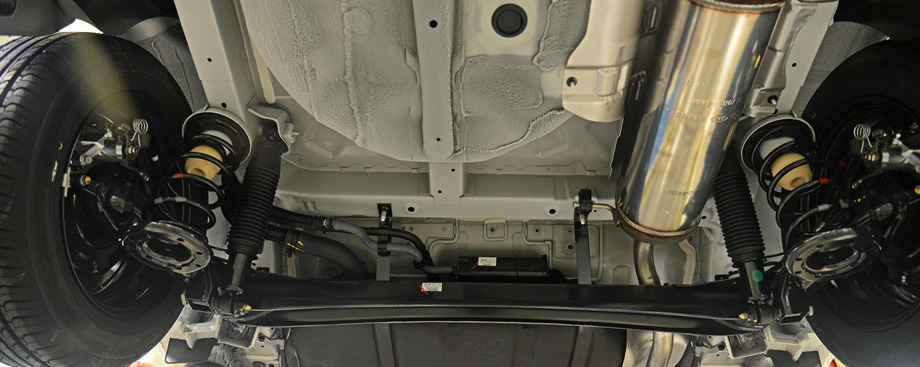

Задняя подвеска Hyundai Solaris выполнена по схеме полузависимой торсионной балки. Данная конструкция обеспечивает баланс между комфортом пассажиров, устойчивостью автомобиля и экономичностью производства.
Торсионная балка объединяет продольные рычаги упругим U-образным профилем, что гарантирует предсказуемую кинематику колес. Решение отличается компактностью, увеличивая полезное пространство багажника и снижая общую массу автомобиля.
Применение торсионной балки как основного типа подвески
Торсионная балка является ключевым конструктивным элементом задней подвески Hyundai Solaris. Она представляет собой П-образную стальную профилированную балку, интегрированную с продольными рычагами колес. Внутри балки расположены торсионы – упругие скручивающиеся стержни, которые воспринимают вертикальные нагрузки при движении по неровностям.
Данный тип подвески выбран для Solaris из-за его компактности и экономической эффективности. Балка жестко связывает колеса одной оси, обеспечивая простую кинематику. Стабилизация поперечного кренга осуществляется за счет самой формы балки, работающей на кручение, что исключает необходимость отдельного стабилизатора поперечной устойчивости.
Характеристики и особенности
Основные преимущества конструкции:
- Простота и надежность: Минимум шарнирных соединений снижает риск износа и упрощает обслуживание.
- Экономия пространства: Плоская форма балки освобождает место для багажника и топливного бака.
- Стоимость производства: Меньшее количество компонентов удешевляет сборку.
Ограничения торсионной схемы:
- Взаимное влияние колес при наезде на препятствие из-за жесткой связи.
- Снижение плавности хода на крупных неровностях по сравнению с многорычажными системами.
- Сложность точной регулировки углов установки колес.
| Компонент | Материал/Тип | Функция |
| Балка | Высокопрочная сталь | База для крепления рычагов и упругий элемент |
| Пружины | Винтовые пружины | Дополнительное гашение колебаний |
| Амортизаторы | Гидравлические, телескопические | Демпфирование отбоя и сжатия |
Для компенсации недостатков в Solaris применяются дополнительные резинометаллические сайлент-блоки сложной формы. Они гасят вибрации и позволяют балке иметь ограниченную степень свободы в продольной плоскости, улучшая комфорт без потери курсовой устойчивости.
Устройство U-образного поперечного профиля балки
U-образный профиль формирует основную силовую структуру балки задней подвески, работая как продольная несущая ось. Он создаётся методом холодной штамповки из высокопрочной листовой стали толщиной 4-5 мм, что обеспечивает оптимальное сочетание жёсткости и управляемой упругости.
Геометрия профиля представляет собой симметричный канал с вертикальными стенками и широким основанием, открытый вниз. Такая конфигурация целенаправленно распределяет нагрузки: вертикальные стенки сопротивляются боковым усилиям в поворотах, а горизонтальное основание воспринимает изгибающие моменты от массы автомобиля.
Ключевые особенности конструкции
Усиленные зоны: В местах крепления амортизаторов и пружин профиль дополняется локальными утолщениями или наваренными косынками для предотвращения деформации.
Контроль жёсткости: Инженеры варьируют высоту стенок профиля по длине балки – увеличение высоты в центральной части повышает продольную жёсткость, а плавное уменьшение к концам обеспечивает необходимую эластичность.
- Технология изготовления: Сварка лазером или роботизированной дуговой сваркой гарантирует монолитность швов по всей длине профиля.
- Коррозионная защита: Гальваническое цинкование поверхности с последующим нанесением эпоксидного грунта.
Динамические преимущества: Открытая U-форма позволяет балке работать как ограниченно деформируемая торсионная труба – при наезде на препятствие одним колесом профиль упруго скручивается, смягчая удар и стабилизируя положение кузова.
Роль интегрированного стабилизатора поперечной устойчивости
Интегрированный стабилизатор поперечной устойчивости (СПУ) в задней подвеске Hyundai Solaris представляет собой не отдельный элемент, а функциональную часть самой балки. Он формируется за счет специфической геометрии и сечения продольных рычагов балки. Центральная часть балки, соединяющая левый и правый рычаги, выполнена в виде относительно тонкого и упругого торсиона (скручивающегося элемента).
При возникновении поперечного крена кузова (например, в повороте), силы, действующие на колеса одной оси, стремятся скрутить этот торсионный участок балки. Сопротивление скручиванию создает стабилизирующий момент, противодействующий крену. Чем сильнее крен, тем больше крутящий момент, возникающий в торсионе, и тем активнее система "выравнивает" положение кузова относительно колес.
Ключевые особенности и преимущества
Конструкция интегрированного стабилизатора обеспечивает несколько важных характеристик задней подвески Solaris:
- Повышенная жесткость на кручение: Торсионное сечение балки эффективно сопротивляется скручивающим нагрузкам, возникающим при разной амплитуде хода левого и правого колес.
- Снижение поперечного крена кузова: Основная функция – минимизировать наклон кузова в поворотах, улучшая устойчивость и управляемость автомобиля.
- Компактность и снижение массы: Интеграция СПУ в балку устраняет необходимость в отдельных стойках стабилизатора, втулках и дополнительных кронштейнах крепления к кузову. Это делает конструкцию проще, легче и дешевле в производстве.
- Оптимизация кинематики: Работа интегрированного стабилизатора напрямую связана с перемещением рычагов балки, что обеспечивает предсказуемую и согласованную работу подвески.
Интегрированный стабилизатор является неотъемлемой частью торсионной балки, определяя ее поведение не только при прямолинейном движении, но и в поворотах. Его эффективность напрямую зависит от:
- Материала и технологии изготовления балки.
- Геометрии поперечного сечения торсионной части (форма, толщина стенок).
- Длины и конфигурации участка балки, работающего на кручение.
| Аспект | Интегрированный СПУ (Solaris) | Отдельный СПУ (Многорычажка) |
|---|---|---|
| Конструкция | Часть балки (торсион) | Отдельная штанга + тяги + втулки |
| Жесткость | Фиксированная, задана сечением балки | Регулируемая заменой штанги |
| Масса/Сложность | Ниже (меньше деталей) | Выше |
| Кинематика | Жестко связана с рычагами балки | Зависит от точек крепления к рычагам/кузову |
Принцип работы реактивных штанг стабилизатора
Реактивные штанги стабилизатора соединяют торсион стабилизатора с рычагами подвески или ступичными узлами. Их ключевая задача – передавать крутящий момент от стабилизатора на элементы подвески при возникновении кренов кузова.
Во время прямолинейного движения тяги остаются ненагруженными. При повороте центробежная сила вызывает крен кузова, что приводит к вертикальному перемещению колес на противоположных сторонах оси в разных направлениях.
Механизм противодействия крену
- Воздействие на стабилизатор: Разнонаправленное движение колес скручивает торсион стабилизатора, преобразуя вертикальные нагрузки в крутящий момент.
- Передача усилий: Реактивные штанги передают созданное стабилизатором крутящее усилие на рычаги подвески.
- Компенсация крена: Возникающее сопротивление скручиванию приподнимает проседающую сторону кузова и прижимает противоположную, выравнивая положение автомобиля.
Сайлентблоки в местах крепления штанг гасят вибрации и обеспечивают плавное отклонение тяг в пределах заданного угла, сохраняя геометрию подвески. При этом штанги не влияют на работу подвески при симметричном сжатии (например, на «лежачем полицейском»).
Конструкция задних пружин с изменяемой жесткостью
Задние пружины Hyundai Solaris используют прогрессивный шаг навивки для реализации переменной жесткости. Конусообразная форма витков обеспечивает нелинейную характеристику: начальные витки имеют меньший диаметр и мягче реагируют на мелкие неровности, повышая комфорт.
При увеличении нагрузки или хода подвески в работу последовательно включаются витки большего диаметра с повышенной жесткостью. Это предотвращает пробой подвески при проезде крупных препятствий и стабилизирует кузов при динамичном маневрировании.
Ключевые особенности конструкции
- Двухзонная характеристика: Мягкое сжатие (до 40% хода) и резко возрастающее сопротивление далее
- Асимметричные торцевые витки: Оптимизация контакта с чашками кузова
- Специальное антикоррозийное покрытие: Эпоксидно-полимерный состав с цветовой маркировкой жесткости
| Параметр | Начальный участок | Конечный участок |
| Жесткость | 18-22 Н/мм | 32-36 Н/мм |
| Диаметр прутка | 12.2 мм | 13.8 мм |
| Количество активных витков | 4.5 | 2.5 |
Такая конструкция обеспечивает автоматическую адаптацию к дорожным условиям: при парковке или движении по ровной дороге задействуется только "мягкая" зона, а при поворотах или загрузке багажника подключаются жесткие витки. Интеграция с амортизаторами обратного действия (перевернутая установка) минимизирует неподрессоренные массы.
Установка гидравлических амортизаторов телескопического типа
Монтаж начинается с демонтажа колеса и откручивания верхнего крепления амортизатора в багажном отсеке, где фиксирующая гайка располагается под декоративным лючком. Нижнее крепление освобождается после снятия болта, соединяющего проушину амортизатора с поворотным кулаком. При этом обязательна фиксация тормозных шлангов во избежание их повреждения или перекручивания.
Установка нового узла требует предварительной компрессии пружины стяжками для совмещения монтажных отверстий. Нижний болт затягивается с моментом 78–98 Н·м, а верхняя гайка – 20–30 Н·м только после полной нагрузки подвески (автомобиль опущен на колёса). Параллельно проверяется целостность сайлент-блоков и пыльников, а также регулировка угла развала при серьёзном вмешательстве в геометрию подвески.
Ключевые этапы и особенности
- Фиксация стоек: Верхний шток удерживается шестигранником под резиновой опорой при затяжке гайки
- Совместимость: Используются только амортизаторы с индексом "R" (правый) и "L" (левый) из-за асимметрии креплений
- Важно: Запрещён монтаж без предварительной регулировки буферов сжатия и защиты отбоя
| Компонент | Параметр затяжки | Контрольный признак |
|---|---|---|
| Верхняя гайка штока | 22–30 Н·м | Отсутствие люфта опорного подшипника |
| Нижний болт крепления | 80–100 Н·м | Параллельность оси амортизатора кулаку |
Специфика нижних креплений амортизаторов
Нижние крепления задних амортизаторов Hyundai Solaris интегрированы в конструкцию поворотного кулака, формируя единый узел. Это решение обеспечивает компактность подвески типа "McPherson" и минимизирует количество отдельных крепежных элементов. Прямое соединение с кулаком гарантирует точную передачу усилий от амортизатора на колесо без промежуточных звеньев.
Крепежный узел выполнен в виде проушины с запрессованной втулкой из резинометаллического композита. Данная втулка гасит высокочастотные вибрации и компенсирует незначительные отклонения геометрии при работе подвески. Через проушину проходит болт фиксации, который стягивает амортизатор с ответным фланцем на поворотном кулаке, образуя неразборное соединение.
Ключевые особенности конструкции
- Бесштифтовое крепление – амортизатор фиксируется напрямую к кулаку через фланец, исключая использование отдельного нижнего рычага
- Резинометаллический шарнир – втулка поглощает ударные нагрузки и снижает шумы
- Защита от коррозии – крепежные элементы имеют антикоррозионное покрытие
- Самоконтрящаяся гайка – применяется на фиксирующем болте для предотвращения самоотвинчивания
| Параметр | Характеристика |
|---|---|
| Тип соединения | Болтовое (M12 класс прочности 10.9) |
| Угол установки | Вертикальное положение с отклонением ≤3° |
| Ресурс втулки | ≈120 000 км (при отсутствии механических повреждений) |
Назначение эксцентриковых болтов для регулировки развала
Эксцентриковые болты в задней подвеске Hyundai Solaris выполняют ключевую функцию точной корректировки угла развала колес. Они устанавливаются в местах крепления рычагов подвески к кузову или поперечине, заменяя стандартные крепежные элементы. Конструкция таких болтов предусматривает смещенную относительно центра ось вращения головки, что позволяет изменять положение сопрягаемых деталей при повороте.
Благодаря эксцентриковой геометрии, проворот болта смещает внутреннюю втулку или шайбу в радиальном направлении относительно оси крепления. Это микроперемещение изменяет пространственную ориентацию рычага подвески, влияя на угол наклона колеса относительно вертикальной плоскости. Регулировка осуществляется в строго ограниченном диапазоне, заданном конструкцией паза крепежного отверстия.
Ключевые функции и особенности
- Компенсация отклонений: Устранение последствий естественного износа сайлент-блоков, пружин и деформации рычагов.
- Восстановление параметров: Приведение углов развала к значениям, указанным производителем (обычно в диапазоне -1°30' ± 30' для Solaris).
- Контроль износа резины: Правильная настройка предотвращает ускоренное истирание протектора по краям.
- Стабилизация управления: Обеспечение предсказуемой реакции рулевого управления и курсовой устойчивости.
| Этап регулировки | Действие |
| Ослабление контргайки | Снижение затяжки для активации эксцентрикового механизма |
| Поворот болта | Смещение оси крепления для изменения угла установки колеса |
| Фиксация положения | Затяжка с предписанным моментом после достижения требуемого значения развала |
Важно: Регулировка требует использования стенда развала-схождения и профессионального инструмента. Неправильная установка углов или недостаточный момент затяжки приводят к самопроизвольному сдвигу болтов во время эксплуатации, что нарушает геометрию подвески и создает аварийную ситуацию.
Особенности шарнирных соединений рычагов
В задней подвеске Hyundai Solaris применяются сайлентблоки из резино-металлических композитов, обеспечивающие гашение вибраций и компенсацию незначительных перекосов рычагов при работе. Конструкция предусматривает запрессовку втулок в посадочные места рычагов с последующей фиксацией болтовыми соединениями к кузову и ступичному узлу.
Шарниры отличаются герметизированным исполнением: резиновые элементы защищены от грязи и влаги термостойкими пыльниками из синтетических материалов. Для наконечников стабилизатора поперечной устойчивости используются шаровые соединения с тефлоновыми вкладышами, рассчитанные на угловые перемещения до 45°.
Ключевые характеристики соединений
Материалы и ресурс:
- Опорные втулки нижних рычагов - армированная резина с нейлоновым покрытием (средний срок службы 80-120 тыс. км)
- Шаровые опоры стабилизатора - закаленная сталь с антикоррозионным покрытием
Конструктивные особенности:
| Тип соединения | Расположение | Функция |
| Сферический шарнир | Крепление амортизатора к поперечному рычагу | Компенсация разнонаправленных нагрузок |
| Эллиптические сайлентблоки | Соединение продольных рычагов с подрамником | Подавление продольных колебаний |
Важно: Все резьбовые соединения шарниров требуют контроля момента затяжки (45-55 Н·м) при обслуживании. Износ диагностируется по люфтам в точках крепления и трещинам резиновых элементов.
Типы и расположение сайлент-блоков
В задней подвеске Hyundai Solaris сайлент-блоки применяются в ключевых точках крепления рычагов и балки к кузову. Основная функция этих элементов – гашение вибраций и обеспечение плавности хода за счет эластичной деформации резиновых вставок между металлическими обоймами.
Конструктивно преобладают сайлент-блоки цилиндрической формы, но в ответственных узлах используются усиленные варианты с внутренним армированием или канавками для улучшения демпфирующих свойств. Материалом служит синтетическая резина, устойчивая к маслам и температурным перепадам.
Основные точки установки
Критически важные зоны расположения сайлент-блоков включают:
- Крепление передней части балки к кузову – два сферических сайлент-блока, воспринимающих многонаправленные нагрузки.
- Соединение реактивной тяги с кузовом и балкой – цилиндрические шарниры, работающие на сжатие/растяжение.
- Места фиксации продольных рычагов – сайлент-блоки конической формы, компенсирующие угловые перемещения.
| Расположение | Тип | Кол-во | Особенности работы |
|---|---|---|---|
| Передние опоры балки | Сферический | 2 | Восприятие вертикальных и поперечных усилий |
| Реактивная тяга (кузов) | Цилиндрический | 1 | Поглощение продольных колебаний |
| Реактивная тяга (балка) | Конический | 1 | Компенсация угловых смещений |
Износ диагностируется по люфтам в соединениях, скрипам при переезде неровностей и нарушению углов установки колес. Ресурс напрямую зависит от состояния дорожного покрытия и стиля вождения.
Форм-фактор проушин крепления к кузову
Проушины задней подвески Hyundai Solaris интегрированы в силовую структуру кузова, обеспечивая жесткую связь с рычагами и амортизационными стойками. Их геометрия строго регламентирована для сохранения заданных углов установки колес и восприятия разнонаправленных нагрузок: вертикальных (от массы автомобиля и неровностей), продольных (при разгоне/торможении) и боковых (в поворотах).
Конфигурация проушин выполнена с учетом технологичности сборки и ремонтопригодности. Каждая проушина имеет усиленные сварочные точки по контуру и локальные утолщения металла в зонах концентрации напряжений. Отверстия под болты крепления компонентов подвески обработаны с высокой точностью для исключения паразитных люфтов.
Ключевые конструктивные особенности проушин
Тип исполнения: Все проушины представляют собой штампованные стальные кронштейны, приваренные к поперечной балке кузова и задним лонжеронам. Используется сталь толщиной 2.5–3.2 мм с высоким пределом текучести.
Геометрические характеристики:
- Верхние проушины амортизаторов – П-образные с косынками жесткости, отверстия Ø12 мм под резинометаллические втулки
- Проушины продольных рычагов – цилиндрические гильзы с фланцем, запрессованные в кузов, внутренний Ø14 мм
- Крепление стабилизатора поперечной устойчивости – петлеобразные скобы с фиксирующими язычками
Параметры расположения:
| Элемент подвески | Кол-во проушин | База крепления (мм) |
| Амортизационная стойка | 2 (верх) | 120±0.5 |
| Продольный рычаг | 4 (перед + зад) | 85±0.3 |
| Стабилизатор | 2 | 220±1.0 |
Защитное покрытие: Нанесен трехслойный коррозионный барьер – фосфатирование + катодное грунтование + эпоксидное покрытие. Резьбовые отверстия защищены консервирующим герметиком.
Конфигурация кронштейнов крепления тормозных трубок
Кронштейны интегрированы в балку задней подвески методом точечной сварки, обеспечивая жёсткую фиксацию без дополнительных крепежей. Расположение точек монтажа рассчитано для минимизации вибрационных нагрузок и исключения контакта трубок с подвижными элементами подвески при любых режимах эксплуатации.
Конструктивно кронштейны выполнены как единые штампованные детали из коррозионностойкой стали с П-образным профилем. Внутренние радиусы оснащены демпфирующими полимерными вставками типа EVA (этиленвинилацетат), предотвращающими перетирание трубок и снижающими шумовые эффекты.
Конструктивные особенности
- Трассировка: Группировка трубок в единый жгут с фиксацией в 3 точках на балке (2 вертикальных кронштейна у амортизаторов, 1 центральный у реактивной тяги)
- Защита: Форма крюкообразных зажимов исключает самопроизвольное смещение и предусматривает технологические окна для визуального контроля состояния трубок
- Совместимость: Унифицированные посадочные зоны под трубки Ø 6 мм и 8 мм с цветовой маркировкой (синий/красный) для разделения контуров тормозной системы
Защитное покрытие металлических элементов от коррозии
Задняя подвеска Hyundai Solaris (полунезависимая торсионная балка) подвержена агрессивному воздействию реагентов, влаги и грязи. Для противодействия коррозии производитель применяет многослойную защиту металлических компонентов: рычагов, балки, кронштейнов и крепежа.
Основным барьером служит катодное электрохимическое покрытие (Cathodic Electro Deposition), наносимое методом окунания кузовных узлов в ванну с полимерной эмульсией под напряжением. Этот слой обеспечивает равномерную адгезию даже в скрытых полостях, формируя изолирующую пленку толщиной 15-25 мкм.
Дополнительные защитные технологии
На критичные элементы наносятся дополнительные составы:
- Восковые антигравии – ингибиторы коррозии в сварных швах балки
- ПВХ-герметики – защита монтажных проушин амортизаторов
- Цинкование – гальваническая обработка болтовых соединений
| Элемент подвески | Тип покрытия | Особенности |
|---|---|---|
| Торсионная балка | CED + антигравий | Двойная обработка внутренних полостей |
| Рычаги | CED + фосфатирование | Пористая структура для удержания смазки |
| Крепежные элементы | Гальванический цинк | Толщина слоя 8-12 мкм |
Для продления ресурса требуется регулярная очистка узлов от грязи в зимний период. Поврежденные участки (например, от камней) необходимо незамедлительно обрабатывать антикором на основе синтетических смол.

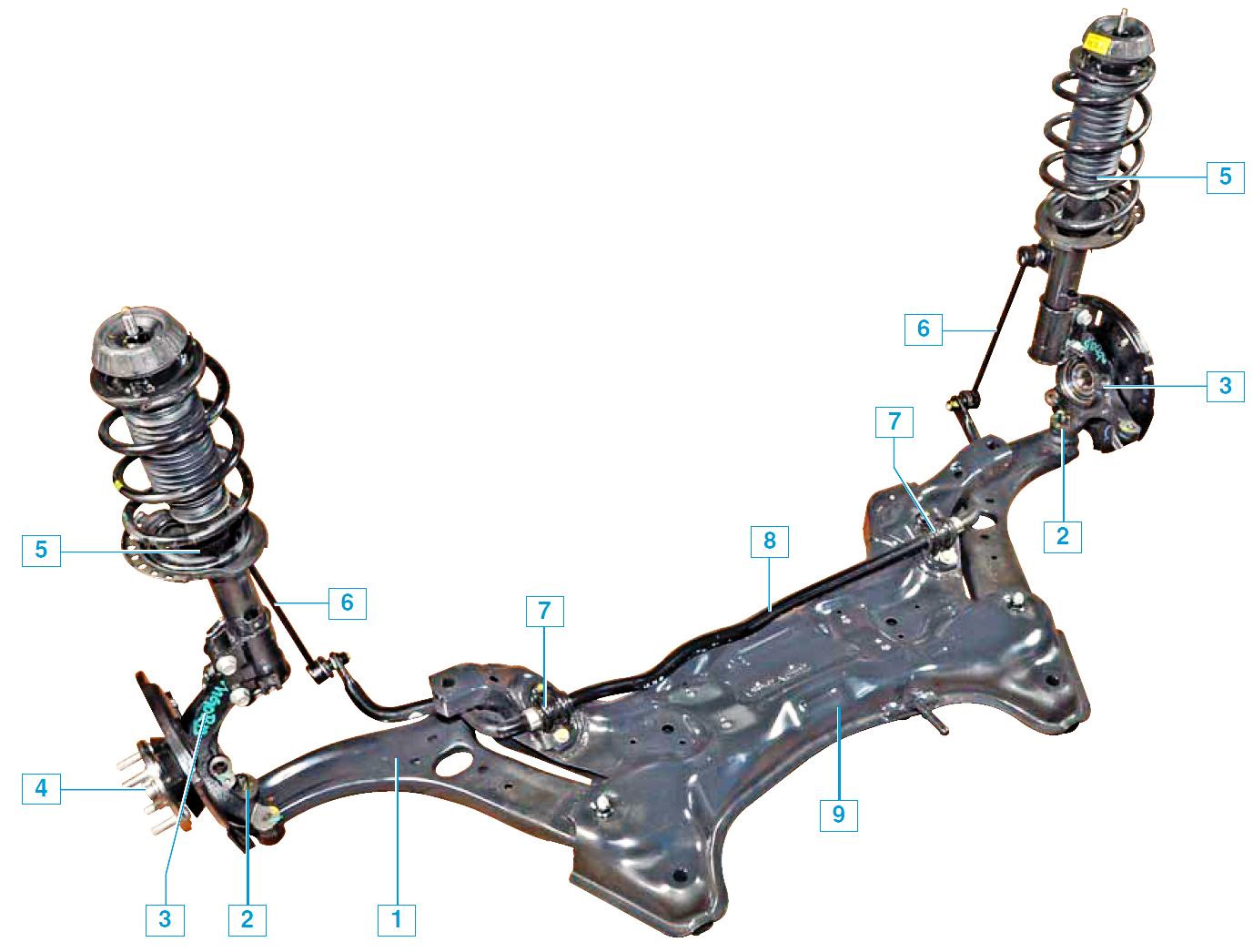

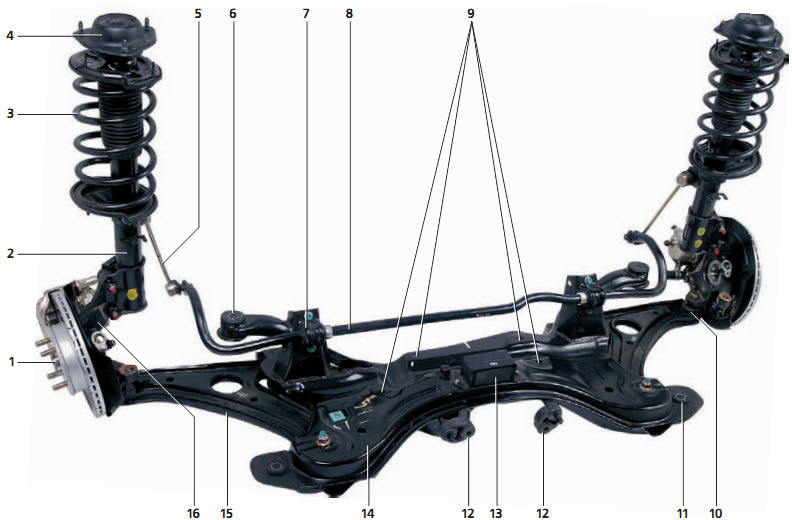

Компоновка подрамника для силовых агрегатов
Подрамник Hyundai Solaris выполняет роль силовой платформы для крепления двигателя, коробки передач и элементов передней подвески. Его пространственная конструкция формирует жесткий каркас, воспринимающий динамические нагрузки от силового агрегата и колес.
Изготовленный методом штамповки из высокопрочной стали, подрамник интегрирует точки фиксации: четыре основных крепления к кузову через гидроопоры снижают вибрации, а специальные кронштейны обеспечивают точную установку рычагов подвески и стабилизатора поперечной устойчивости.
Ключевые элементы компоновки
- Силовые ребра жесткости – расположены вдоль зон повышенного напряжения для противодействия кручению
- Технологические окна – облегчают доступ к масляному фильтру и элементам выхлопной системы
- Литые алюминиевые опоры – соединяют подрамник с передними лонжеронами кузова
Геометрия крепежных площадок рассчитана на обеспечение соосности подвески с сохранением кинематики при любых режимах движения. Задняя часть подрамника образует единую плоскость с точками монтажа подрамника задней подвески, создавая замкнутую силовую структуру кузова.
| Тип крепления | Количество | Назначение |
|---|---|---|
| Гидравлические опоры ДВС | 2 | Поглощение вертикальных колебаний |
| Резинометаллические втулки КПП | 1 | Компенсация крутящего момента |
| Эластичные сайлент-блоки | 8 | Соединение с рычагами подвески |
Доступность регулировочных зон развала колес
В задней подвеске Hyundai Solaris используется полунезависимая торсионная балка, где конструктивно не предусмотрены штатные регулировочные элементы для изменения развала задних колес. Производителем не заложены заводские механизмы корректировки этого параметра, так как геометрия жестко задана конструкцией рычагов и поперечной балки.
Единственный вариант регулировки развала задних колес возможен лишь после деформации элементов подвески в результате аварии или естественного износа. В таких случаях корректировка осуществляется:
- Путем механического разгибания/подгибания продольных рычагов балки
- Использованием эксцентриковых шайб или проставок после рассверливания крепежных отверстий
- Применением регулируемых сайлент-блоков (нештатное решение)
Важно: все перечисленные методы считаются неофициальными и требуют специального оборудования, а их применение может повлиять на гарантийные обязательства.
Технология замены задних ступичных подшипников
Демонтаж начинается с установки автомобиля на подъёмник или поддомкрачивания задней части. Снимают заднее колесо, предварительно ослабив болты крепления на весу. Удаляют центральный декоративный колпак ступицы для доступа к гайке оси.
Отсоединяют тормозной суппорт, фиксируя его проволокой к кузову во избежание провисания тормозного шланга. Снимают тормозной диск со ступицы. При наличии датчика ABS аккуратно отсоединяют разъём и отводят проводку в сторону.
Основные этапы замены:
- Выкручивают гайку полуоси торцевым ключом (размер 32 мм)
- Снимают стопорное кольцо ступицы с помощью пассары плоскогубцев
- Демонтируют ступицу с подшипником съёмником:
- Трёхлапым съёмником выпрессовывают узел из поворотного кулака
- При коррозии применяют термообработку феном
- Запрессовку нового подшипника выполняют на гидравлическом прессе:
- Используют переходные оправки для распределения нагрузки
- Контролируют параллельность положения
Моменты затяжки резьбовых соединений
| Элемент | Номинальный момент (Нм) |
|---|---|
| Гайка ступицы | 180-220 |
| Болты крепления суппорта | 25-35 |
| Болты крепления колеса | 90-110 |
Перед сборкой посадочные места очищают от загрязнений и обрабатывают медной смазкой. Обязательно заменяют гайку полуоси и стопорное кольцо как невосстанавливаемые компоненты. После монтажа проверяют отсутствие люфта ступицы и работоспособность ABS.
Список источников
При подготовке материала об особенностях задней подвески Hyundai Solaris использовались специализированные технические документы и авторитетные отраслевые ресурсы.
Основное внимание уделялось источникам с детальным описанием конструкции, принципов работы и технических характеристик компонентов подвески.
- Официальное руководство по ремонту и техническому обслуживанию Hyundai Solaris
- Каталоги оригинальных запчастей Hyundai для моделей Solaris соответствующих поколений
- Технические бюллетени и сервисная документация дилерских центров Hyundai
- Инженерные публикации Hyundai Motor Company по ходовой части
- Сравнительные обзоры конструкции подвесок в отраслевых изданиях Авторевю и За рулем
- Видеоматериалы с дилерских технических тренингов по обслуживанию ходовой части
- Отчеты инженеров-испытателей полигона Hyundai
