Конструктивные особенности рулевой рейки Рено Логан

Статья обновлена: 18.08.2025

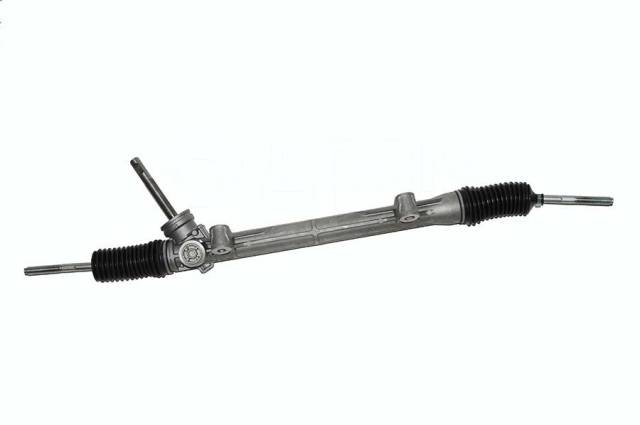

Рулевая рейка Рено Логан является ключевым элементом системы управления автомобилем, напрямую влияющим на точность и безопасность вождения.

Этот узел преобразует вращение рулевого колеса в линейное перемещение тяг, задающее угол поворота управляемых колес.

В конструкции Логана применяется механическая рейка с переменным передаточным отношением, обеспечивающая легкое маневрирование на малых скоростях и повышенную стабильность на трассе.

Понимание устройства и принципа работы рулевой рейки критически важно для диагностики неисправностей и поддержания оптимальных характеристик рулевого управления.

Схема компоновки узла под капотом Логана

Рулевая рейка Рено Логан располагается в нижней фронтальной зоне моторного отсека, закреплена поперечно на подрамнике передней подвески. Она фиксируется через резинометаллические опоры, гасящие вибрации, и находится ниже двигателя, между лонжеронами кузова.

Вал рулевой колонки через карданный шарнир соединён с верхней частью реечного механизма. К корпусу рейки прикреплены симметричные рулевые тяги, которые проходят к поворотным кулакам передних колёс через наконечники с шаровыми шарнирами.

Ключевые соседние компоненты

Слева от рейки: корпус воздушного фильтра и патрубки впускной системы
Справа: кронштейны крепления АКБ и модуль главного тормозного цилиндра
Сверху: защитные кожухи приводов ГРМ и масляный щуп двигателя
Снизу: стабилизатор поперечной устойчивости и элементы системы выпуска

Гидравлические магистрали ГУР (при его наличии) подведены к корпусу рейки через штуцеры, а электроусилитель интегрирован непосредственно в рулевую колонку. Пыльники тяг визуально контролируются через технологические проёмы без демонтажа агрегатов.

Принцип преобразования вращения руля в линейное движение

Вращение рулевого вала передаётся на червячную передачу или шестерню (в зависимости от типа рейки), которая находится в зацеплении с зубчатой рейкой. При повороте руля шестерня проворачивается, воздействуя на зубья рейки. Это взаимодействие преобразует крутящий момент в поперечное смещение самой рейки вдоль её оси.

Линейное перемещение рейки через рулевые тяги и наконечники передаётся на поворотные кулаки колёс. Для снижения трения в механизме применяется специальная смазка, а в системах с гидроусилителем (ГУР) или электроусилителем (ЭУР) дополнительное усилие создаётся гидравлическим цилиндром или электромотором, интегрированным в рулевую колонку или рейку.

Ключевые компоненты преобразования

Шестерня рулевого вала: Жёстко соединена с рулевой колонкой, передаёт вращение
Зубчатая рейка: Линейная зубчатая планка, перемещаемая шестернёй
Опорная втулка: Обеспечивает плавность хода рейки и регулирует зацепление
Рулевые тяги: Шарнирно соединяют рейку с поворотными кулаками

Элемент	Функция в преобразовании
Шестерня	Конвертирует вращение вала в линейную силу
Зубья рейки	Воспринимают усилие от шестерни, направляя движение
Система уплотнений	Защищает механизм от загрязнений и утечки смазки

Конструкция алюминиевого корпуса и крепежные точки

Корпус рулевой рейки Рено Логан изготавливается методом литья из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и минимального веса. Внутри корпуса фрезерован точный канал для размещения зубчатого вала и шестерни рулевого механизма, с обязательными посадочными зонами под уплотнительные манжеты и подшипники скольжения.

Наружная поверхность корпуса интегрирует критические крепежные точки: две симметричные монтажные проушины с резьбовыми отверстиями под болты крепления к подрамнику, фланец для фиксации рулевого вала со стороны салона, а также площадку с отверстиями под установку гидравлического распределителя (для версий с ГУР). Толщина стенок рассчитана на механические нагрузки и вибрации без деформации.

Ключевые особенности крепления

Горизонтальные монтажные проушины: Расположены в нижней части корпуса, используют болты М10 для жесткой фиксации к кузовным усилителям подрамника.
Точки фиксации тяг: Резьбовые стальные втулки запрессованы в концы корпуса для вкручивания рулевых наконечников (левая – правая резьба).
Защитные элементы: Штатные резиновые пыльники крепятся на корпус стальными стопорными кольцами через канавки в зоне выхода тяг.
Дополнительные точки: Кронштейн датчика положения руля (на моделях с ЭУР) и технологические заглушки для сервисного доступа.

Элемент крепления	Материал исполнения	Тип соединения
Проушины корпуса	Алюминиевый сплав	Резьбовые отверстия (М10)
Втулки под рулевые тяги	Сталь	Наружная резьба (М14х1.5)
Фланец рулевого вала	Алюминиевый сплав	Сквозное отверстие под шпильку

Особенности зубчатой передачи и рейки

Зубчатая передача в рулевой рейке Рено Логан реализована через червячный механизм, где ведущая шестерня, жестко связанная с рулевым валом, входит в зацепление с зубьями на самой рейке. Ключевая особенность – применение рейки с переменным шагом зубьев: в центральной части шаг уменьшен, а ближе к краям – увеличен. Такая конструкция создает переменное передаточное отношение в зависимости от угла поворота руля.

При прямолинейном движении (небольшие углы поворота) малый шаг зубьев в центральной зоне обеспечивает высокое передаточное число, повышая точность и устойчивость управления. На больших углах (парковка, маневры) увеличенный шаг краевых зубьев снижает усилие на руле, облегчая вращение. Зубья рейки изготавливаются методом высокоточного фрезерования и подвергаются закалке для сопротивления износу, а шестерня – из легированной стали с шлифованной поверхностью.

Технические нюансы конструкции

Система регулировки зацепления: Предусмотрена подпружиненная прижимная пластина, прижимающая рейку к шестерне для компенсации естественного износа пары и устранения люфта.
Защита от коррозии: Зубчатый сектор рейки покрыт антикоррозийным составом, а открытые части защищены гофрированным чехлом (пыльником).
Особенности износа: Максимальный износ зубьев возникает в центральной зоне из-за частого движения по прямой, что требует периодической регулировки механизма.

Зона рейки	Шаг зубьев	Передаточное отношение	Эффект для водителя
Центральная (прямолинейное движение)	Уменьшенный	Высокое	Повышенная точность, "тяжелый" руль
Крайняя (повороты, парковка)	Увеличенный	Низкое	Легкое вращение, быстрое реагирование

Разбор гидравлических и электрических модификаций

На Renault Logan применяются два типа рулевых реек: гидравлическая (ГУР) и электрическая (ЭУР). Гидравлическая система использует рабочую жидкость под давлением для усиления усилия водителя, а электрическая заменяет гидравлику электромотором. Выбор модификации зависит от года выпуска автомобиля и комплектации.

Гидравлическая рейка требует подключения к насосу, бачку и магистралям, создающим давление жидкости. Электрическая версия интегрирует электродвигатель непосредственно в рулевую рейку или колонку, управляясь ЭБУ. Основные различия заключаются в конструкции узла усиления, обслуживании и чувствительности к внешним факторам.

Сравнительный анализ модификаций

Критерий	Гидравлическая рейка (ГУР)	Электрическая рейка (ЭУР)
Источник усиления	Насос ГУР, работающий от двигателя	Электродвигатель
Компоненты системы	Насос, бачок, шланги, жидкость ГУР	ЭБУ, датчики крутящего момента
Реакция на дорогу	Четкая обратная связь, "острый" руль	Настраиваемая обратная связь (зависит от ПО)
Энергопотребление	Постоянный отбор мощности двигателя	Активация только при повороте руля
Типичные неисправности	Течи сальников, износ насоса, завоздушивание	Ошибки датчиков, выход из строя электромотора
Обслуживание	Регламентная замена жидкости, контроль герметичности	Диагностика электроники, калибровка ЭБУ

Гидравлические рейки чувствительны к низким температурам: при морозах густеющая жидкость временно усложняет руление. Электрические системы лишены этого недостатка, но критичны к перепадам напряжения и требуют точной диагностики сканером. Ремонт ГУР часто ограничивается заменой уплотнений, тогда как ЭУР обычно меняется в сборе.

Ключевое преимущество ЭУР – адаптивность: электроника регулирует усилие в зависимости от скорости и условий движения. В гидравлике этот эффект достигается сложными клапанными механизмами. Обе системы на Логане демонстрируют высокую надежность при своевременном обслуживании, но электрическая модификация снижает общую массу автомобиля и упрощает моторный отсек.

Функции гидронасоса в ГУР моделей с усилителем

Гидравлический насос является центральным элементом системы ГУР Рено Логан, преобразующим механическую энергию двигателя в гидравлическое давление. Он приводится в действие ременной передачей от коленчатого вала, обеспечивая непрерывную циркуляцию рабочей жидкости в контуре усилителя.

Основная задача насоса – создание и поддержание давления, необходимого для работы гидроцилиндра рулевой рейки. Без корректной работы насоса усилитель руля теряет эффективность, что приводит к резкому увеличению физических усилий при повороте рулевого колеса.

Ключевые функции гидронасоса

Генерация давления: Создает усилие 50-100 бар в системе, необходимое для перемещения поршня рулевой рейки.
Циркуляция жидкости: Прокачивает масло по замкнутому контуру (бачок → насос → распределитель → гидроцилиндр → бачок).
Регулировка потока: Оснащен встроенным регулирующим клапаном, который ограничивает давление при пиковых нагрузках для защиты системы.
Адаптация к оборотам: Лопастная конструкция насоса автоматически увеличивает производительность пропорционально оборотам двигателя.
Смазка компонентов: Обеспечивает смазывание элементов рейки и клапанов гидравлической жидкостью.

Герметизация системы: уплотнители и сальники

Герметичность рулевой рейки Рено Логан критична для защиты внутренних компонентов от абразивного износа и коррозии. Нарушение целостности уплотнений приводит к утечке гидравлической жидкости (в системах с ГУР), попаданию влаги и загрязнений, что провоцирует ускоренный износ зубчатой передачи и подшипников.

Ключевыми элементами герметизации выступают сальники и резиновые уплотнители. Они устанавливаются в зонах контакта подвижных частей с корпусом рейки, предотвращая проникновение внешних агентов и удержание смазочных материалов. Особое внимание уделяется сальникам вала-шестерни и торцевых участков рейки.

Конструктивные особенности уплотнений

Основные типы уплотнителей в рейке Логан:

Сальник входного вала – армированная манжета с пыльником, герметизирующая зону соединения с рулевой колонкой
Торцевые сальники рейки – конические уплотнения, работающие под высоким давлением в ГУР-системах
Уплотнительные кольца поршня (для гидравлических модификаций) – резиновые кольца круглого сечения, обеспечивающие разделение полостей высокого/низкого давления

Характерные проблемы возникают при старении резины или механическом повреждении уплотнений: течь жидкости ГУР, появление люфта, скрип при повороте руля. Замена требует полной разборки механизма с применением специнструмента для запрессовки новых сальников без перекоса.

Устройство опорной втулки и ее износ

Опорная втулка рулевой рейки Рено Логан представляет собой подпружиненный пластиковый (чаще всего из фторопласта или схожего композитного материала) узел скользящего типа. Она установлена в алюминиевом корпусе рейки напротив ведущей шестерни и плотно обжимает рулевую рейку (рулевой вал) с помощью мощной пружины, расположенной за ней в корпусе. Основная функция втулки – обеспечение плавного скольжения рейки внутри корпуса при повороте руля, восприятие боковых нагрузок, возникающих в зацеплении "шестерня-рейка", и постоянное устранение возникающего люфта за счет силы пружины.

Износ опорной втулки является естественным процессом, обусловленным постоянным трением ее рабочей поверхности о рулевую рейку. Скорость износа значительно возрастает под воздействием нескольких факторов: попадание внутрь корпуса рейки абразивных частиц (пыль, грязь, продукты износа) из-за повреждения защитных пыльников; недостаток или деградация смазки; воздействие агрессивных сред (реагенты с дороги); экстремальные нагрузки при езде по неровностям; естественное старение и усталость пластика втулки. Постепенно рабочая поверхность втулки истирается и деформируется.

Последствия и признаки износа опорной втулки

Износ опорной втулки приводит к критическим последствиям для работы рулевого управления:

Увеличение зазора (люфта) между втулкой и рулевой рейкой.
Появление стука в рулевой колонке, особенно ощутимого при проезде мелких неровностей или при резком перекладывании руля из стороны в сторону ("стук на руках").
Вибрации на рулевом колесе, передающиеся от неровностей дороги.
Нарушение герметичности: чрезмерный люфт может повредить сальники рейки, приводя к утечке гидравлической жидкости (в ГУР) или смазки (в ЭУР).
Ухудшение точности и "чувства руля": рулевое управление становится менее информативным, может появиться ощущение "пустоты" в центральном положении.

Основные признаки, указывающие на необходимость проверки или замены опорной втулки:

Характерный стук спереди в районе двигателя/педалей, отдающий в рулевую колонку и руль, при движении по мелким кочкам или резком повороте руля на месте/на малой скорости.
Чувство люфта или "провала" руля в центральном положении при легком покачивании.
Усиление вибраций на рулевом колесе.
Возрастание усилия на руле (может быть не всегда явным).
Видимые следы течи смазки или жидкости ГУР из корпуса рейки в районе установки втулки (при сильном износе и повреждении сальников).

Регулировка зазора в зубчатом зацеплении

Зазор в зубчатом зацеплении между ведущей шестерней и зубчатой рейкой напрямую влияет на чувствительность рулевого управления и отсутствие люфта рулевого колеса. Неправильная регулировка вызывает либо чрезмерный свободный ход руля, либо закусывание рейки при повороте, что ускоряет износ деталей и ухудшает безопасность.

Процедура требует точности и выполняется только после диагностики люфта специальным индикатором. Регулировочный механизм расположен в верхней части картера рейки и включает стопорную гайку, контргайку и регулировочный винт с коническим наконечником, воздействующим на прижимную втулку.

Порядок регулировки

Установите передние колеса в положение прямолинейного движения.
Ослабьте контргайку регулировочного механизма.
Плавно затягивайте регулировочный винт (ключом на 10 мм) до момента устранения люфта шестерни.
Проверните рулевой вал на 30-45° в обе стороны для распределения усилия.
Контролируйте усилие вращения руля: оно должно быть равномерным без заеданий.
Зафиксируйте регулировочный винт контргайкой с моментом 25 Н·м.
Повторно проверьте люфт руля (допустимый максимум – 10 градусов).

Критические требования:

Запрещена перетяжка винта – вызывает перегрев и деформацию втулки
Обязательна замена стопорной шайбы при каждом вмешательстве
После регулировки проверьте герметичность сальников рейки

Параметр	Нормальное значение
Осевой люфт шестерни	0.01-0.05 мм
Момент затяжки контргайки	25 Н·м
Допустимый люфт рулевого колеса	≤ 10°

Несоответствие усилия поворота эталонным значениям или появление посторонних шумов свидетельствует о необходимости замены прижимной втулки. Для точной регулировки используйте динамометрический ключ и индикаторную стойку.

Характерные признаки износа подшипников вала

Появление стука или гула в передней части автомобиля при повороте руля – первый тревожный сигнал. Звук обычно усиливается на неровностях дороги и при резком изменении направления вращения рулевого колеса, что указывает на критический зазор в подшипниковых узлах.

Люфт рулевого вала ощущается как "провал" или запаздывание реакции колес после поворота руля. Одновременно может возникать вибрация на рулевой колонке, особенно заметная при движении на малых скоростях или на месте с вывернутыми колесами.

Дополнительные симптомы:

Затрудненное вращение руля в определенных положениях
Неравномерное усилие при повороте влево/вправо
Усиление шумов при проезде лежачих полицейских
Видимые следы смазки на валу рейки (при повреждении сальников)

Интерпретация стука в передней подвеске при поворотах

Стук в передней подвеске Рено Логан при поворотах руля часто указывает на износ критических компонентов рулевого управления или ходовой части. Этот симптом требует незамедлительной диагностики, так как напрямую влияет на управляемость и безопасность. Характерный звук обычно проявляется на низких скоростях и усиливается при резком повороте колес.

Хотя источником могут быть различные узлы подвески, рулевая рейка – один из ключевых "кандидатов" из-за конструктивных особенностей Логана. Её механизм подвергается высоким нагрузкам при маневрировании, а износ внутренних элементов приводит к появлению люфтов и ударных шумов. Важно дифференцировать проблемы рейки от неисправностей других деталей.

Основные причины стука при поворотах

При повороте руля стук может возникать из-за:

Износ рейки: Зазоры в зубчатом механизме или деформация направляющих втулок вызывают характерный металлический лязг.
Ослабление крепления рулевого механизма: Открученные гайки крепления к кузову или подрамнику создают глухие удары.
Неисправность рулевых тяг или наконечников: Разбитые шаровые соединения стучат при изменении угла поворота колес.
Износ опорных подшипников стоек: Хруст или щелчки, усиливающиеся при повороте руля на месте.

Диагностические признаки проблем с рулевой рейкой:

Симптом	Характер стука	Проверка
Износ зубьев рейки	Ритмичные щелчки, синхронные с вращением руля	Люфт руля при покачивании на стоянке
Дефект опорной втулки	Глухой удар при резком повороте	Вибрация руля на неровностях
Износ сальников/уплотнений	Стук с "мокрым" призвуком (при утечке жидкости ГУР)	Пятна жидкости под автомобилем

Для точной локализации проблемы необходим осмотр на подъемнике. Проверьте люфт тяг при покачивании колеса рукой, состояние пыльников и крепежных элементов. Усиление стука при повороте под нагрузкой (в движении) чаще указывает на рулевые наконечники, тогда как шумы при вращении руля на месте характерны для рейки или подшипников стоек.

Методы диагностики люфта рулевого вала

Люфт рулевого вала на Рено Логан проявляется как излишний свободный ход руля до начала поворота колес, стуками в рулевой колонке при движении по неровностям или ощутимым биением на руле. Постепенное увеличение зазора ухудшает точность управления и требует немедленной проверки для исключения риска аварии.

Диагностику начинают с визуального осмотра защитных чехлов (пыльников) на карданных шарнирах рулевого вала: трещины, разрывы или следы смазки указывают на износ шарниров. Проверяют крепления вала к рейке и рулевой колонке – ослабление болтов или деформация кронштейнов могут вызывать люфт.

Основные способы проверки

Для точного выявления люфта выполняют следующие действия:

Тест с помощником: Зафиксировать колеса в прямом положении. Помощник резко поворачивает руль влево-вправо в пределах свободного хода, а диагност контролирует рукой соединения вала – люфт ощущается как перемещение в шарнирах или рейке.
Контроль зазора в шарнирах: Зажать вал рукой у карданных сочленений. Любое качание или осевое смещение элементов при покачивании руля подтверждает износ.
Проверка подвесного подшипника: Приложить руку к месту крепления промежуточной опоры вала к кузову. Вибрация или стук при вращении руля свидетельствуют о неисправности подшипника.

Важно! Диагностику проводят на подъемнике или смотровой яме, обеспечивая доступ к валу. Дополнительно проверяют состояние рулевой рейки и наконечников тяг, так как их износ может маскироваться под люфт вала.

Порядок замены пыльников без снятия рейки

Основная задача – демонтировать старые пыльники и установить новые, сохраняя целостность рейки на штатном месте. Для этого потребуется частичный разбор подвески и рулевого механизма с обеспечением доступа к креплениям защитных чехлов.

Ключевым этапом является аккуратное отсоединение рулевых наконечников от поворотных кулаков, что позволяет отвести стойки в сторону и освободить рабочий участок вала рейки. При этом важно сохранить центровку рулевого управления.

Пошаговая процедура работ

Зафиксировать автомобиль на подъемнике или смотровой яме, выставить колеса прямо.
Снять передние колеса для доступа к рулевым тягам.
Ослабить контргайку рулевого наконечника и выкрутить палец наконечника из поворотного кулака, используя съемник (не допуская ударов по резьбе).
Отвести стойку с наконечником в сторону, освобождая зону рейки.
Ослабить хомут крепления пыльника на корпусе рейки и сдвинуть чехол по валу.
Аналогично ослабить внутренний хомут пыльника (расположенный ближе к центру рейки).
Аккуратно снять старый пыльник через шлицы вала, избегая повреждения резьбы.
Тщательно очистить посадочные места на валу и корпусе рейки от грязи и остатков смазки.
Нанести рекомендованную смазку (например, ШРУС-4) на внутреннюю поверхность нового пыльника и зубчатую часть вала рейки.
Надеть пыльник на вал рейки, совместив его посадочный поясок с канавкой на корпусе рейки.
Затянуть внутренний хомут крепления пыльника к корпусу рейки с рекомендуемым усилием.
Равномерно расправить пыльник по длине, избегая перекручивания, и натянуть его на шток наконечника.
Зафиксировать наружный хомут на штоке рулевой тяги.
Установить палец рулевого наконечника в поворотный кулак и затянуть гайку с моментом 35-40 Н∙м, законтрить контргайку.
Повторить операцию для второго пыльника.

После завершения монтажа обязательно проверить отсутствие перегибов пыльников при полном ходе руля влево-вправо и убедиться в надежной фиксации хомутов. Рекомендуется выполнить контроль углов установки колес.

Ошибки при ремонте, приводящие к течи жидкости

Основной причиной появления течи гидравлической жидкости после ремонта рулевой рейки Рено Логан являются ошибки, допущенные при замене уплотнительных элементов и сборке узла. Неправильные действия механика сводят на нет усилия по восстановлению герметичности и часто приводят к необходимости повторного, более сложного ремонта или замены рейки в сборе.

Ключевые проблемы возникают на этапах подбора ремкомплекта, установки сальников и манжет, а также при сборке и регулировке. Небрежность, использование некачественных или неподходящих деталей, нарушение технологии монтажа гарантированно вызовут утечку рабочей жидкости из системы гидроусилителя руля.

Распространенные ошибки монтажа уплотнений

Неправильный подбор ремкомплекта: Установка сальников и манжет, не соответствующих оригинальным по размерам (внутреннему/внешнему диаметру, толщине) или материалу. Это приводит к недостаточному натягу или, наоборот, перетяжке, быстрому износу и течи.
Повреждение уплотнений при установке: Самая частая ошибка. Острые кромки валов рейки, шлицы или заусенцы на корпусе легко режут или рвут новые сальники при запрессовке, если не используются монтажные оправки и не применяется защитная смазка (специальная мыльная основа или чистое масло ГУР).
Игнорирование состояния рабочей поверхности вала: Установка новых сальников на вал, имеющий задиры, коррозию, борозды или значительную выработку в зоне контакта. Сальник не сможет герметизировать такую поверхность, течь появится очень быстро.
Неправильная ориентация уплотнений: Установка манжет или сальников "задом наперед". Губчатые уплотнения имеют строго определенное направление действия (например, для удержания давления внутри или для защиты от грязи снаружи). Перевернутая манжета не будет выполнять свою функцию.

Ошибки сборки и регулировки

Недостаточная или неравномерная затяжка крепежа: Слабая затяжка гаек крепления картера рейки или крышек приводит к перекосу и неплотному прилеганию уплотнительных поверхностей. Особенно критично для торцевых уплотнений на крышках.
Чрезмерная затяжка крепежа: Слишком сильная затяжка может деформировать корпус рейки или крышки, нарушая геометрию посадочных мест под сальники и манжеты, что также вызывает течь.
Неправильная установка или повреждение пыльников: Хотя пыльники напрямую не держат жидкость, их повреждение или неправильная установка (со складками, перетянутыми хомутами) ведет к быстрому попаданию грязи и абразива на шток рейки. Эта грязь разрушает сальник штока, приводя к течи.
Отсутствие смазки: Сборка "на сухую". Уплотнения и трущиеся поверхности (вал, втулки) должны быть смазаны чистой жидкостью ГУР перед сборкой для обеспечения начальной герметизации и защиты от прихватывания при первых движениях.

Ошибка	Последствие	Узел течи
Повреждение сальника вала при монтаже	Течь по штоку рейки	Сальник входного вала (со стороны рулевой колонки)
Неверная ориентация/размер манжеты поршня	Течь в зоне поршня, плохая герметизация рабочей камеры	Цилиндр рейки
Перетяжка/недотяжка крышек	Течь через уплотнения крышек или по резьбе крепежа	Торцы корпуса рейки
Установка сальника на поврежденный вал	Быстрое появление течи по штоку	Сальник входного вала или штока (в зависимости от конструкции)

Сравнение ресурса оригинальной и аналоговой рейки

Ресурс оригинальной рулевой рейки Renault Logan обычно составляет 120-180 тыс. км пробега при корректной эксплуатации и своевременном обслуживании. Этот показатель достижим благодаря строгим стандартам контроля качества, применению износостойких материалов (например, легированных сталей в зубчатых парах) и точной подгонке всех компонентов на этапе сборки.

Аналоговые рейки от сторонних производителей демонстрируют ресурс в диапазоне 60-100 тыс. км, что обусловлено различиями в технологиях. Часто используется менее твердый металл в шестернях, уплотнители низкого качества или измененная геометрия зубьев, что ускоряет износ. Надежность конкретного аналога напрямую зависит от репутации бренда и ценового сегмента.

Ключевые факторы различий

Основные аспекты, влияющие на долговечность:

Материалы компонентов: Оригинал использует сертифицированные сплавы, аналоги часто экономят на качестве металла и полимеров.
Точность изготовления: Допуски в оригинальных рейках соблюдаются строже (±0.01 мм против ±0.03-0.05 мм у бюджетных аналогов).
Защита от коррозии: Гальваническое покрытие оригинальных валов устойчивее к реагентам.

Параметр	Оригинал (Renault)	Аналог (средний)
Ресурс уплотнителей	100-150 тыс. км	40-70 тыс. км
Износ зубчатой пары	Незначительный до 150 тыс. км	Заметный после 60 тыс. км
Гарантия производителя	24 месяца	6-12 месяцев

Важно: Реальный срок службы аналоговой рейки сильно варьируется. Продукция брендов ZF или Lemforder приближается к оригиналу, тогда как дешевые аналоги (Profit, Fenox) выходят из строя в 2-3 раза быстрее даже при аккуратной эксплуатации.

Экономия на замене часто приводит к повторному ремонту через 1-2 года. Критичны последствия для смежных узлов: ускоренный износ рулевых наконечников и шин при несвоевременном выявлении неисправности рейки.

Список источников

Приведенные ниже материалы использовались для изучения конструкции рулевой рейки Renault Logan.

Источники включают техническую документацию и специализированные издания.

Официальное руководство по ремонту Renault Logan (издание для СНГ)
Каталог оригинальных запасных частей Renault (Renault Parts Catalogue)
Технические бюллетени дилерских сервисных центров Renault
Специализированные автомобильные порталы: RenaultDoc, AutoData, Drive2.ru
Учебные пособия по устройству рулевого управления легковых автомобилей
Видеоархивы разборки узлов от официальных технических экспертов Renault
