Коробка передач ГАЗ-53 - устройство, ремонт, запчасти

Статья обновлена: 18.08.2025

Коробка передач – ключевой узел в трансмиссии легендарного советского грузовика ГАЗ-53, определяющий его надежность и производительность. Понимание ее устройства, характеристик и особенностей обслуживания критически важно для владельцев этой техники.

Данная статья детально рассматривает механическую 4-ступенчатую коробку передач моделей ГАЗ-53, ее основные технические параметры и конструкцию. Мы изучим принципы работы агрегата, регламентные процедуры обслуживания, типовые неисправности и методы их устранения при ремонте.

Отдельное внимание уделим подбору запчастей ГАЗ-53: синхронизаторов, шестерен, подшипников, валов и уплотнений. Знание номенклатуры и специфики оригинальных и аналоговых компонентов существенно упростит поддержание коробки передач в рабочем состоянии.

Историческая справка: применение КПП ГАЗ-53 на грузовиках

Четырёхступенчатая механическая коробка передач от грузовика ГАЗ-53А стала одной из самых массовых трансмиссий в истории советского автопрома. Её серийное производство началось в 1961 году параллельно с запуском самого грузовика и продолжалось свыше 30 лет. Конструкция оказалась настолько удачной, что вышла далеко за рамки базовой модели.

Помимо ГАЗ-53А и его модификаций (самосвалов ГАЗ-САЗ, седельных тягачей ГАЗ-53П), данная КПП активно применялась на других транспортных средствах Горьковского автозавода. Её устанавливали на более лёгкий грузовик ГАЗ-52-04, а также адаптировали для автобусов ПАЗ-672 и капотных фургонов ГАЗ-52-01. Унификация позволила использовать агрегат в коммунальной и спецтехнике – от молоковозов до пожарных машин.

Ключевые направления применения

• Базовые грузовики: ГАЗ-53А, ГАЗ-53-12, ГАЗ-53-27
• Спецверсии: самосвалы ГАЗ-САЗ-3507/3511, топливозаправщики ГАЗ-53-27
• Смежные модели: ГАЗ-52-04 (бортовой), ГАЗ-52-01 (фургон)
• Пассажирский транспорт: автобусы ПАЗ-672, ПАЗ-3201
• Военная техника: штабные машины, подвижные мастерские

Простота обслуживания и ремонтопригодность обеспечили трансмиссии долгую эксплуатацию даже после прекращения выпуска ГАЗ-53 в 1993 году. Отдельные экземпляры КПП продолжали использовать при восстановлении техники вплоть до 2000-х годов, а оригинальные запчасти оставались в свободной продаже благодаря миллионным тиражам производства.

Технические характеристики коробки передач ГАЗ-53: схемы переключения

Коробка передач ГАЗ-53 – механическая четырехступенчатая трансмиссия с синхронизаторами на 3-й и 4-й передачах. Передаточные числа: 1-я – 6,55; 2-я – 3,09; 3-я – 1,71; 4-я – 1,00; задний ход – 7,77. Управление осуществляется напольным рычагом с пружинным фиксатором.

Схема переключения реализована по H-образному принципу. Нейтральное положение расположено в центре. Задняя передача активируется принудительным подъемом фиксирующего кольца на рычаге для предотвращения случайного включения.

Схема переключения передач

Положение рычага	Передача	Особенности включения
Лево + вперед	1-я	Без дополнительных действий
Лево + назад	2-я	Без дополнительных действий
Право + вперед	3-я	Синхронизированное включение
Право + назад	4-я	Синхронизированное включение
Лево + вперед	Задний ход (R)	Только при поднятом фиксаторе

Для визуализации схемы: нейтраль находится на пересечении осей. Левая ветвь включает 1-ю (вперед) и 2-ю (назад) передачи. Правая ветвь активирует 3-ю (вперед) и 4-ю (назад). Задняя передача дублирует траекторию 1-й, но требует подъема фиксатора перед включением.

Устройство механической 4-ступенчатой КПП ГАЗ-53

Коробка передач ГАЗ-53 – механическая, четырехступенчатая, трехходовая, с синхронизаторами на II, III и IV передачах. Предназначена для изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для движения автомобиля задним ходом и длительного разъединения двигателя от трансмиссии.

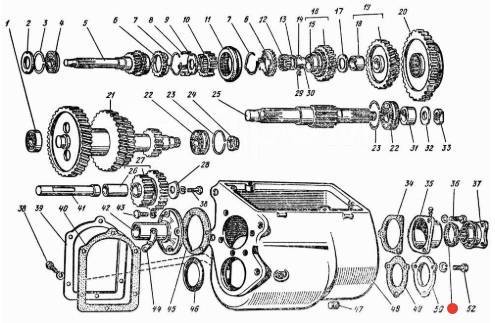

Конструкция КПП включает в себя картер, первичный, вторичный и промежуточный валы, шестерни передач, механизм переключения, синхронизаторы и подшипники. Все компоненты работают в масляной ванне, что обеспечивает смазку и охлаждение трущихся поверхностей.

Основные компоненты

• Картер – чугунный корпус, служащий основанием для монтажа деталей и резервуаром для масла.
• Первичный (ведущий) вал – передает момент от сцепления через шлицевое соединение. Оснащен шестерней постоянного зацепления.
• Вторичный (ведомый) вал – выходной вал с подвижными шестернями II-III и IV передач, синхронизаторами и шестерней заднего хода.
• Промежуточный вал – блок шестерен, жестко закрепленных на валу. Находится в постоянном зацеплении с шестерней первичного вала.
• Шестерни передач – обеспечивают передаточные числа:
  • I передача: 6,55
  • II передача: 3,09
  • III передача: 1,71
  • IV передача: 1,00
  • Задний ход: 7,77
• Синхронизаторы – инерционные устройства на II, III и IV передачах для безударного включения. Состоят из муфт, блокировочных колец и сухарей.
• Механизм переключения – включает рычаг, штоки с вилками, фиксаторы и замковое устройство для предотвращения одновременного включения двух передач.
• Подшипники – шариковые (опорные) и роликовые (промежуточного вала), обеспечивающие вращение валов.

Принцип работы синхронизаторов и шестерен коробки ГАЗ-53

Шестерни передач 2, 3 и 4 в коробке ГАЗ-53 находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, но вращаются свободно на ведомом валу до момента включения передачи. Передача крутящего момента происходит только после жесткого соединения нужной шестерни с ведомым валом через муфту синхронизатора. Первая и задняя передачи включаются без синхронизатора путем прямого соединения шестерен.

Синхронизаторы на 2-й, 3-й и 4-й передачах обеспечивают плавное переключение за счет предварительного выравнивания угловых скоростей ведомого вала и включаемой шестерни. Конструкция включает ступицу, закрепленную шлицами на ведомом валу, скользящую муфту с внутренними шлицами, блокирующие кольца (сухари) с фрикционными конусами и пружинные фиксаторы. Блокирующие кольца расположены между ступицей и шестернями.

Последовательность работы синхронизатора

1. Начало переключения: При перемещении рычага муфта синхронизатора смещается в сторону целевой шестерни.
2. Фаза синхронизации: Блокирующее кольцо прижимается к конусу шестерни. Возникающее трение выравнивает скорости вращения шестерни и ведомого вала.
3. Блокировка: После синхронизации муфта преодолевает сопротивление сухарей и перемещается дальше, жестко соединяя шлицы ступицы с зубчатым венцом шестерни.
4. Передача момента: Шестерня фиксируется на ведомом валу, крутящий момент передается через зацепление муфты.

Элемент синхронизатора	Функция
Блокирующее кольцо (сухарь)	Создает трение для выравнивания скоростей, предотвращает преждевременное зацепление
Скользящая муфта	Жестко соединяет шестерню со ступицей ведомого вала
Ступица	Передает вращение от муфты к ведомому валу через шлицевое соединение

Критические условия работы: Износ фрикционных конусов блокирующих колец или деформация пружинных фиксаторов приводят к выбиванию передач и необходимости замены синхронизатора. Для 1-й и задней передачи синхронизация отсутствует – включение требует полной остановки или точного подбора оборотов двигателем.

Инструкция по замене масла в коробке передач ГАЗ-53

Замена масла в коробке передач ГАЗ-53 – обязательная процедура для поддержания работоспособности агрегата. Использование свежей смазки снижает трение деталей, предотвращает перегрев и продлевает ресурс синхронизаторов.

Проводите работы на прогретом агрегате (масло становится менее вязким) и ровной площадке с ямой или подъемником. Подготовьте ключи на "12", "17", емкость для отработки (не менее 3.5 л), воронку, ветошь и новое масло с прокладкой сливной пробки.

Пошаговая процедура замены

1. Очистите сливную пробку (нижняя часть картера) и заливную горловину (левая боковая стенка) от грязи.
2. Отверните сливную пробку ключом на "17", предварительно подставив емкость. Дождитесь полного стекания отработки (10-15 минут).
3. Протрите магниты пробки от металлической стружки, замените медную прокладку. Заверните сливную пробку с моментом 35-50 Н·м.
4. Отверните заливную пробку ключом на "12". Залейте свежее масло через воронку до уровня нижней кромки заливного отверстия (≈3.3 л).
5. Заверните заливную пробку. Запустите двигатель, поочередно включите все передачи (на стоящем авто). Проверьте герметичность слива/залива.

Периодичность и маркировка масел

Стандартная периодичность замены – каждые 20-25 тыс. км или раз в 2 года (при редкой эксплуатации). При работе в тяжелых условиях (буксировка, бездорожье, пыль) интервал сокращается до 10-15 тыс. км.

Рекомендуемые марки масел:

• ТМ-5-9р (ТУ 38.1011292-89) – всесезонное трансмиссионное
• ТАД-17и (ГОСТ 23652-79) – гипоидное, вязкость SAE 85W-90
• SAE 80W-90 GL-4 – импортные аналоги (Lukoil Transyn, Shell Spirax)

Важно: Не используйте масла класса GL-5 (содержат агрессивные присадки)! Объем системы – 3.3 литра.

Параметр	Значение
Рабочая температура масла	-35°C до +110°C
Критический износ	Металлическая стружка на сливной пробке
Аварийная доливка	Допустима через заливную горловину

Регулировка привода переключения передач ГАЗ-53

Регулировка привода переключения передач обеспечивает четкое включение скоростей без хруста и самопроизвольного выключения. Основное внимание уделяется устранению чрезмерных люфтов в тягах и рычагах, а также правильной установке кулисы относительно коробки передач.

Процедура выполняется на неподвижном автомобиле с выключенным двигателем. Требуется помощник для перевода рычага в салоне в необходимые позиции. Перед началом работ очистите узлы привода от грязи и проверьте состояние шарниров, втулок и фиксаторов.

Последовательность регулировки

Этапы выполнения работ:

1. Установите рычаг переключения передач в нейтральное положение (перпендикулярно полу).
2. Ослабьте стяжной болт хомута на поперечной тяге (соединяет рычаг КПП и продольную тягу).
3. Переведите рычаг коробки передач в нейтраль (среднее положение, где свободно включаются 3-я и 4-я передачи).
4. Совместите отверстие в шаровом пальце кулисы с отверстием в рычаге штока КПП. Вставьте контрольный штифт Ø5 мм.
5. Затяните стяжной болт хомута на поперечной тяге с моментом 25-30 Н·м.
6. Проверьте ход рычага в салоне: свободный ход в нейтрали не должен превышать 15 мм. При необходимости отрегулируйте длину продольной тяги муфтой.

Контроль качества регулировки: Последовательно включите все передачи при работающем двигателе. Включения должны происходить без усилий, хруста и двойного хода рычага. Самопроизвольное выключение скоростей не допускается.

Параметр	Нормальное значение
Ход рычага в нейтрали	≤ 15 мм
Момент затяжки хомута	25-30 Н·м
Диаметр контрольного штифта	5 мм

Важно: При замене изношенных деталей (шаровых опор, втулок, пальцев) используйте только оригинальные запчасти ГАЗ-53 или качественные аналоги. Несоосность узлов из-за дефектов компонентов делает регулировку неэффективной.

Типичные неисправности КПП: признаки и диагностика

Основные неисправности коробки передач ГАЗ-53 проявляются характерными признаками, требующими незамедлительного внимания. К ним относятся затрудненное включение или выбивание скоростей, посторонние шумы при работе, утечки масла и повышенные усилия при переключении. Своевременное выявление этих симптомов позволяет предотвратить серьезные повреждения агрегата и дорогостоящий ремонт.

Диагностика КПП начинается с визуального осмотра на предмет подтеков трансмиссионного масла, проверки его уровня и состояния. Дополнительно анализируются характер шумов на разных режимах работы, плавность хода рычага переключения и поведение автомобиля под нагрузкой. Для точной локализации дефекта часто требуется частичная разборка узла.

Распространенные неисправности и их симптомы

Проблемы с включением передач:

• Затрудненное включение (особенно 1-й и задней): Износ зубьев шестерен, деформация вилок, неисправность механизма выбора передач.
• Самопроизвольное выключение передачи ("выбивание"): Критический износ зубьев шестерен или муфт синхронизаторов, поломка фиксаторов, ослабление пружин, чрезмерный износ подшипников валов.
• Хруст при включении: Неисправность синхронизаторов (износ блокирующих колец, фрикционных поверхностей), низкий уровень масла.

Посторонние шумы:

• Гул или вой на нейтрали (исчезает при выжатом сцеплении): Износ подшипника первичного вала.
• Шум при работе на передаче: Износ подшипников вторичного или промежуточного валов, износ зубьев шестерен.
• Стук: Сильный износ или разрушение зубьев шестерен, подшипников, ослабление крепления картера КПП.

Утечки трансмиссионного масла:

• Износ сальников (первичного, вторичного валов, рычага переключения).
• Повреждение или коррозия сальниковых поверхностей валов.
• Неплотное прилегание картера сцепления или крышек подшипников.
• Трещины в картере КПП.

Дополнительные признаки:

• Повышенное усилие на рычаге: Заедание тяг привода, деформация вилок, износ штока переключения, недостаток масла.
• Вибрация: Разбалансировка деталей после ремонта, ослабление креплений КПП, сильный износ подшипников.

Основные запчасти для ремонта КПП ГАЗ-53

Узел	Ключевые запчасти
Синхронизаторы	Блокирующие кольца, муфты, сухари, пружины
Валы и шестерни	Шестерни (первичная, вторичная, промежуточная), комплекты валов, стопорные кольца
Подшипники	Подшипники первичного, вторичного, промежуточного валов, подшипник задней крышки
Механизм переключения	Вилы переключения, шток, ползуны, фиксаторы, пружины фиксаторов
Уплотнения	Сальники первичного/вторичного валов, сальник рычага, прокладки (картера сцепления, крышек)
Картер	Прокладка картера КПП, пробка сливного отверстия с прокладкой

Важно: При диагностике и ремонте КПП ГАЗ-53 необходимо использовать качественные запчасти (оригинальные или проверенные аналоги) и специальное трансмиссионное масло (ТАД-17И или современные аналоги GL-4). После ремонта обязательна регулировка привода переключения передач и контроль уровня масла.

Ремонт синхронизаторов: замена изношенных элементов

Синхронизаторы коробки передач ГАЗ-53 подвержены износу фрикционных колец и блокирующих зубьев муфты, что проявляется хрустом при переключении, самопроизвольным выбиванием передачи или затрудненным включением скоростей. Для восстановления корректной работы требуется замена изношенных деталей. Работы выполняются после демонтажа КПП с автомобиля и ее полной разборки.

Ключевые заменяемые элементы включают фрикционные кольца (бронзовые или сталебронзовые), стопорные кольца, пружины сухарей и муфты включения. Необходимо использовать комплекты синхронизаторов для ГАЗ-53 от проверенных производителей (например, "ЗАЗ", "АВТОАГРЕГАТ"), обеспечивающие точное соответствие геометрическим параметрам.

Порядок замены синхронизаторов

1. Снимите заднюю крышку КПП, выньте вторичный вал вместе с шестернями.
2. Расшплинтуйте и снимите стопорную гайку муфты 5-й передачи.
3. Демонтируйте муфты включения передач и сухари с пружинами.
4. Извлеките изношенные фрикционные кольца с конусов шестерен.
5. Очистите посадочные места от загрязнений и задиров.

Установка новых компонентов:

• Наденьте новые фрикционные кольца на конусы шестерен (зазор между кольцом и конусом – не более 0.8 мм)
• Замените все стопорные кольца и пружины сухарей
• Смажьте детали трансмиссионным маслом перед сборкой
• Установите муфты, обеспечив свободный ход сухарей в пазах (без заеданий)

Контролируемый параметр	Норма
Зазор муфты-шестерни после сборки	0.3–0.8 мм
Осевой люфт муфт	≤ 0.5 мм
Ход сухарей в пазах	Плавный, без заклинивания

После сборки проверьте легкость перемещения муфт по валу вручную. При монтаже КПП на автомобиль заполните свежим маслом (ТАД-17И или GL-4 80W-90). Обкатка после ремонта – 500-700 км без повышенных нагрузок.

Восстановление подшипников первичного и вторичного валов

Восстановление подшипников первичного и вторичного валов коробки передач ГАЗ-53 требует тщательной диагностики и соблюдения технологических норм. Первичный вал оснащен шариковым подшипником №60205, а вторичный – роликовым коническим №7206. Работы начинают после полной разборки узла, дефектовки валов и оценки состояния посадочных мест.

Поврежденные обоймы, тела качения или сепараторы не ремонтируются – такие подшипники подлежат замене. При удовлетворительном состоянии допускается восстановление посадки на валах и в картере методом напыления или установки ремонтных втулок. Обязательно контролируются зазоры и соосность валов.

Технология восстановления

Критерии замены:

• Видимая деформация колец или сепараторов
• Выкрашивание, риски или ступенчатый износ дорожек качения
• Люфт сверх 0,1 мм при радиальной проверке
• Шум или заедание при вращении

Этапы восстановления посадочных мест:

1. Шлифовка посадочных поверхностей валов до устранения задиров
2. Напыление металла или установка тонкостенных втулок при критичном износе
3. Пригонка посадочных отверстий картера хонингованием
4. Замер тепловых зазоров щупом (первичный вал: 0,02-0,05 мм, вторичный: 0,04-0,08 мм)

Параметр	Первичный вал (№60205)	Вторичный вал (№7206)
Тип подшипника	Шариковый радиальный	Роликовый конический
Допустимый осевой люфт	0,03 мм	0,05 мм
Метод регулировки	Натяг стопорной гайкой	Комплект шайб под фланец

Важно: После установки новых подшипников обязательна приработка на стенде с маслом МТ-16П. Течь масла через сальники предотвращают установкой новых уплотнений с запрессовкой до упора. Сборку завершают регулировкой зацепления шестерен и проверкой включения передач.

Замена сальников коробки передач: устранение течей масла

Течь масла из коробки передач ГАЗ-53 возникает при износе сальников валов. Основные места утечек: сальник первичного вала (со стороны сцепления), сальник вторичного вала (со стороны карданного вала) и сальник штока переключения передач. Игнорирование проблемы приводит к падению уровня масла, задирам шестерен и выходу агрегата из строя.

Для замены необходимы новые сальники (артикулы: первичный вал - 51-1601130, вторичный вал - 51-1701170, шток КПП - 51-1701182), чистая ветошь, герметик УНИПАКЕР или аналогичный, емкость для слива масла. Обязательно промойте коробку перед работой и залейте свежее масло (ТАП-15В или ТСп-15К) после замены.

Порядок замены сальников

1. Установите автомобиль на смотровую яму, обесточьте АКБ.
2. Слейте масло из КПП через сливную пробку (ключ на 17).
3. Сальник первичного вала:
   • Снимите коробку передач (требуется демонтаж карданного вала, троса спидометра, рычага КПП и креплений).
   • Выпрессуйте старый сальник отверткой через технологические пазы в картере.
   • Обезжирьте посадочное место, нанесите герметик на кромку нового сальника.
   • Запрессуйте сальник оправкой или трубой подходящего диаметра до упора.
4. Сальник вторичного вала:
   • Демонтируйте карданный вал.
   • Снимите фланец (гайка ключом на 27, потребуется стопорение вала).
   • Извлеките старый сальник, очистите посадочную зону.
   • Установите новый сальник аналогично сальнику первичного вала.
5. Сальник штока переключения:
   • Снимите рычаг КПП и защитный чехол.
   • Выдавите старый сальник через отверстие штока.
   • Нанесите герметик на наружную поверхность нового сальника.
   • Наденьте сальник на шток и запрессуйте в гнездо.
6. Соберите узел в обратной последовательности. Залейте масло до контрольного отверстия (объем ~3,0 л).

После запуска двигателя проверьте отсутствие течей на прогретой коробке. Первичный и вторичный валы требуют снятия КПП – эту работу целесообразно совмещать с заменой сцепления или ремонтом синхронизаторов. При правильной установке сальников течь масла исключена на 50-70 тыс. км пробега.

Особенности разборки и сборки КПП ГАЗ-53 в условиях гаража

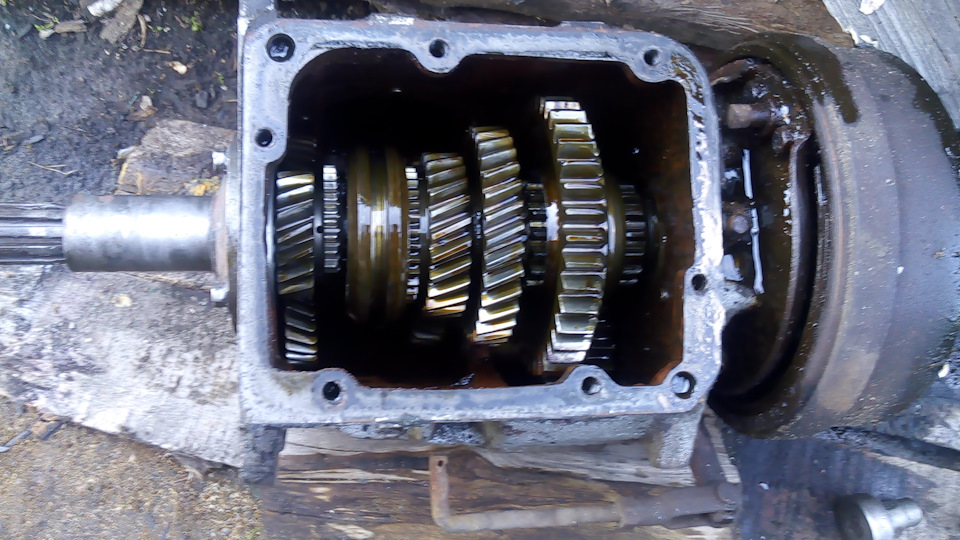

Разборку коробки передач ГАЗ-53 начинают после демонтажа агрегата с автомобиля и очистки от загрязнений. Установите картер на чистую ровную поверхность, предварительно слив масло через заливное отверстие. Снимите крышку подшипника первичного вала, отверните болты крепления заднего и переднего картеров, аккуратно разъедините их с помощью монтажной лопатки, избегая деформации стыковочных плоскостей.

Извлеките блоки шестерен вместе с валами, предварительно выбив фиксаторы и стопорные кольца. Особое внимание уделите последовательности демонтажа синхронизаторов, запоминая их ориентацию. Разбирайте муфты включения передач только при необходимости ремонта, фиксируя положение пружинных фиксаторов. Все детали раскладывайте в порядке снятия для сохранения позиционной привязки.

Ключевые этапы сборки

1. Промойте и продуйте все детали сжатым воздухом, проверьте посадочные места подшипников на отсутствие задиров
2. Начинайте сборку с установки синхронизаторов: замковые кольца должны полностью входить в канавки муфт
3. При запрессовке подшипников вторичного вала используйте оправку, исключающую перекос
4. Выставьте осевые зазоры шестерен щупом (номинал 0.1-0.4 мм), регулируя толщиной упорных шайб

Критичные моменты: При соединении картеров нанесите герметик только на одну сопрягаемую поверхность слоем 0.5 мм. Затягивайте болты крест-накрест с моментом 35-40 Н∙м. После сборки проверьте легкость вращения валов рукой – заедания недопустимы. Обязательно заполните масло до контрольного отверстия перед установкой КПП на автомобиль.

Узел	Типовые неисправности при ошибках сборки	Способ контроля
Синхронизаторы	Самопроизвольное выключение передачи	Проверка глубины посадки стопорного кольца
Валы	Повышенный шум при работе	Измерение биения (макс. 0.05 мм)
Подшипники	Перегрев коробки	Осевой люфт (не более 0.3 мм)

Важно: Для фиксации шестерен заднего хода используйте новую ось и втулку при наличии люфта. При установке сальников аккуратно запрессовывайте их заподлицо, смазав кромки смазкой Литол-24. Применяйте динамометрический ключ для затяжки ответственных соединений – перетяжка фланцев ведет к короблению картера.

Оригинальные и совместимые запчасти ГАЗ-53 для КПП

Для коробки передач ГАЗ-53 доступны как оригинальные компоненты от производителя (Горьковский автозавод), так и совместимые аналоги от сторонних компаний. Оригинальные детали гарантируют точное соответствие заводским спецификациям и геометрии, но отличаются более высокой стоимостью и ограниченной доступностью из-за прекращения серийного выпуска модели.

Совместимые запчасти выпускаются специализированными производителями (Самара, ЯЗДА, СТАРТВОЛ) и часто адаптированы под современные материалы. Они существенно дешевле и легче доступны, однако качество варьируется в зависимости от бренда – встречаются как надежные аналоги, так и низкосортные подделки, критичные для узлов КПП.

Ключевые группы запчастей

Основные компоненты, требующие замены:

• Шестерни (первичного/вторичного валов, промежуточные)
• Синхронизаторы (латунные конусы, блокирующие кольца)
• Подшипники (шариковые и роликовые, номера 50308, 60203)
• Валы (первичный, вторичный, промежуточный)
• Муфты переключения и вилки

Рекомендуемые производители аналогов:

1. СТАРТВОЛ (Россия) – полные ремкомплекты КПП
2. ЯЗДА (Ярославль) – подшипники, сальники
3. ZF SACHS (Германия) – выжимные подшипники
4. Самарский подшипниковый завод – роликовые подшипники

Деталь	Оригинал (артикул)	Аналог	Особенности
Сальник первичного вала	53-1701090	CR 19217 (Corteco)	Усиленная тефлоновая кромка
Шестерня 2-й передачи	53-1702050	ПОГАТ (Украина)	Цементация поверхности
Выжимной подшипник	53-1601140	ZF SACHS 3182 116 001	Повышенный ресурс

Критерии выбора: При покупке аналогов проверяйте сертификаты качества, наличие термообработки шестерен, марку стали (для валов – сталь 25ХГМ). Для подшипников обязательна маркировка ГОСТ или ISO. Избегайте изделий с литьевыми дефектами или несоответствием размеров чертежам.

Обслуживание: Используйте масло ТАД-17И (GL-4). Регулярно проверяйте уровень смазки и герметичность сальников. При ремонте заменяйте стопорные кольца и шайбы – они одноразовые.

Критерии выбора шестерен и валов при ремонте

При подборе новых или восстановленных деталей для ремонта коробки передач ГАЗ-53 первостепенное внимание уделяется точному соответствию оригинальным заводским спецификациям. Габаритные размеры, посадочные диаметры, количество зубьев, шаг и угол зацепления шестерен должны полностью совпадать с параметрами вышедших из строя компонентов. Отклонения в геометрии приводят к ускоренному износу, шуму и вибрациям.

Материал изготовления и термообработка напрямую влияют на ресурс деталей. Шестерни должны производиться из легированных сталей (типа 18ХГТ, 25ХГМ) с обязательной цементацией, закалкой и отпуском для достижения поверхностной твердости в пределах 56-62 HRC. Валы (первичный, вторичный, промежуточный) изготавливаются из сталей 40Х или 18ХГТ с закалкой токов высокой частоты, обеспечивающей износостойкость шлицев и шеек подшипников.

Ключевые параметры для оценки

• Состояние зубьев шестерен:
  • Отсутствие сколов, выкрашивания, глубоких задиров и вмятин
  • Допустимый износ профиля зуба – не более 0.2-0.3 мм
  • Равномерность контактного пятна при проверке на краску
• Контроль валов:
  • Биение посадочных поверхностей под подшипники – макс. 0.03 мм
  • Износ шлицев – не более 0.1 мм по ширине и высоте
  • Отсутствие задиров, рисок и коррозии на рабочих поверхностях

Обязательные проверки перед установкой:

1. Измерение радиального и торцевого биения валов индикатором
2. Визуальный осмотр микроструктуры металла (отсутствие отпускной синевы, трещин)
3. Проверка чистоты обработки посадочных мест (Ra ≤ 1.25 мкм)
4. Контроль твердости рабочих поверхностей твердомером

Деталь	Критичный параметр	Допуск
Шестерни	Толщина зуба по делительной окружности	-0.25 мм от номинала
Первичный вал	Биение шестерни привода сцепления	≤ 0.05 мм
Промежуточный вал	Износ отверстий под игольчатые подшипники	≤ 0.02 мм

Важно: При установке пар шестерен (особенно для 2-й и 3-й передач) рекомендуется использовать детали из одного комплекта или производителя. Зазор в зацеплении новых шестерен должен составлять 0.15-0.30 мм, контролируется свинцовой проволокой или щупом.

Регулировка зацепления шестерен после замены деталей

После замены шестерен, подшипников или валов в коробке передач ГАЗ-53 необходима точная регулировка зацепления для предотвращения шума, вибраций и преждевременного износа. Неправильная установка приводит к ускоренному разрушению зубьев и выходу агрегата из строя. Работы выполняются на снятой коробке передач с использованием специальных инструментов.

Ключевым параметром является боковой зазор между зубьями шестерен, который контролируется индикаторным нутромером. Для вторичного вала и шестерен постоянного зацепления допустимый зазор составляет 0,15–0,35 мм. Превышение значений требует установки регулировочных прокладок под фланцы подшипников.

Последовательность регулировки

1. Установка первичного вала: Зафиксировать вал струбциной, замерять осевой люфт индикатором. При превышении нормы (0,05–0,12 мм) подобрать упорные шайбы.
2. Регулировка ведущей шестерни:
   • Смонтировать вал с шестернями в картер.
   • Измерить зазор между зубьями ведущей и промежуточной шестерен в четырех точках.
3. Корректировка положения: Добавить/убрать регулировочные прокладки под стаканы подшипников (толщина 0,1–0,8 мм) для достижения равномерного зазора.
4. Проверка вторичного вала:
   • Установить вал, проверить легкость вращения.
   • Замерить зазор между зубьями включаемых шестерен (3-я и 4-я передача).

Контрольные параметры после регулировки:

Узел	Допустимый зазор (мм)	Метод регулировки
Шестерни постоянного зацепления	0,15–0,35	Прокладки под стаканы подшипников
Осевой люфт первичного вала	0,05–0,12	Упорные шайбы
Шестерни 3-й передачи	0,20–0,45	Смещение вторичного вала

Важно: После сборки провести пробное включение всех передач вручную, убедиться в отсутствии заеданий. При установке коробки на автомобиль выполнить обкатку (500–700 км без нагрузок) с последующей заменой масла.

Список источников

При подготовке материалов по коробке передач ГАЗ-53 использовалась техническая документация и специализированные издания, гарантирующие точность описания конструкции, принципов работы и ремонтных процедур. Анализ официальных руководств и практических пособий обеспечивает достоверность приведенных характеристик и рекомендаций.

Ниже представлен перечень ключевых источников, содержащих исчерпывающую информацию об устройстве трансмиссии, особенностях технического обслуживания, диагностике неисправностей и применяемых запасных частях. Данные материалы служат основой для глубокого изучения темы и практического применения знаний.

1. Руководство по ремонту ГАЗ-53А, ГАЗ-53-12 – официальное издание Горьковского автозавода
2. Каталог деталей и сборочных единиц автомобилей ГАЗ-53А – издательство "Транспорт"
3. Учебное пособие "Устройство автомобилей" (раздел "Трансмиссия грузовых автомобилей")
4. Технический бюллетень №47 "Типовые неисправности коробок передач ГАЗ-53" – НИИ Автопром
5. Статья "Регулировка и обслуживание механизмов переключения ГАЗ" – журнал "Автосервис"
6. Производственные нормативы "Техническое обслуживание грузовых автомобилей" – ГОСТ 21624-81
7. Каталог "Оригинальные запчасти ГАЗ-53" – издательство "За рулем"
8. Монография "Конструкция и расчет автомобильных трансмиссий" (глава 4) – МАДИ

Видео: Ремонт КПП Газ 53 и поиск неисправностей ...


• Шины Nokian Hakkapeliitta 5 - мнения водителей

• Ваши действия при проколе колеса

• Kawasaki Ninja - технические данные, описание и мнения владельцев
