Коробка передач-робот - конструкция и принцип действия

Статья обновлена: 18.08.2025

Роботизированная коробка передач (РКПП) – это тип трансмиссии, объединяющий принципы работы механической КПП с автоматизированным управлением. В отличие от классической "механики", здесь функции выжима сцепления и переключения передач выполняют электроника и сервоприводы, а не водитель.

По сути, "робот" представляет собой МКПП, где вместо человека за сцепление и селектор отвечают:

1. Электронный блок управления (ЭБУ) – анализирует данные (скорость, обороты двигателя, положение педали газа) и отдаёт команды на переключение.

2. Актуаторы (исполнительные механизмы) – электромоторы или гидравлические узлы, физически размыкающие сцепление и перемещающие штоки КПП по команде ЭБУ.

Это позволяет сохранить надёжность и топливную экономичность "механики", добавив комфорт автоматической коробки. Водитель лишь выбирает режим (D/R/N) или использует подрулевые лепестки, а система сама синхронизирует обороты двигателя, моменты переключений и работу сцепления.

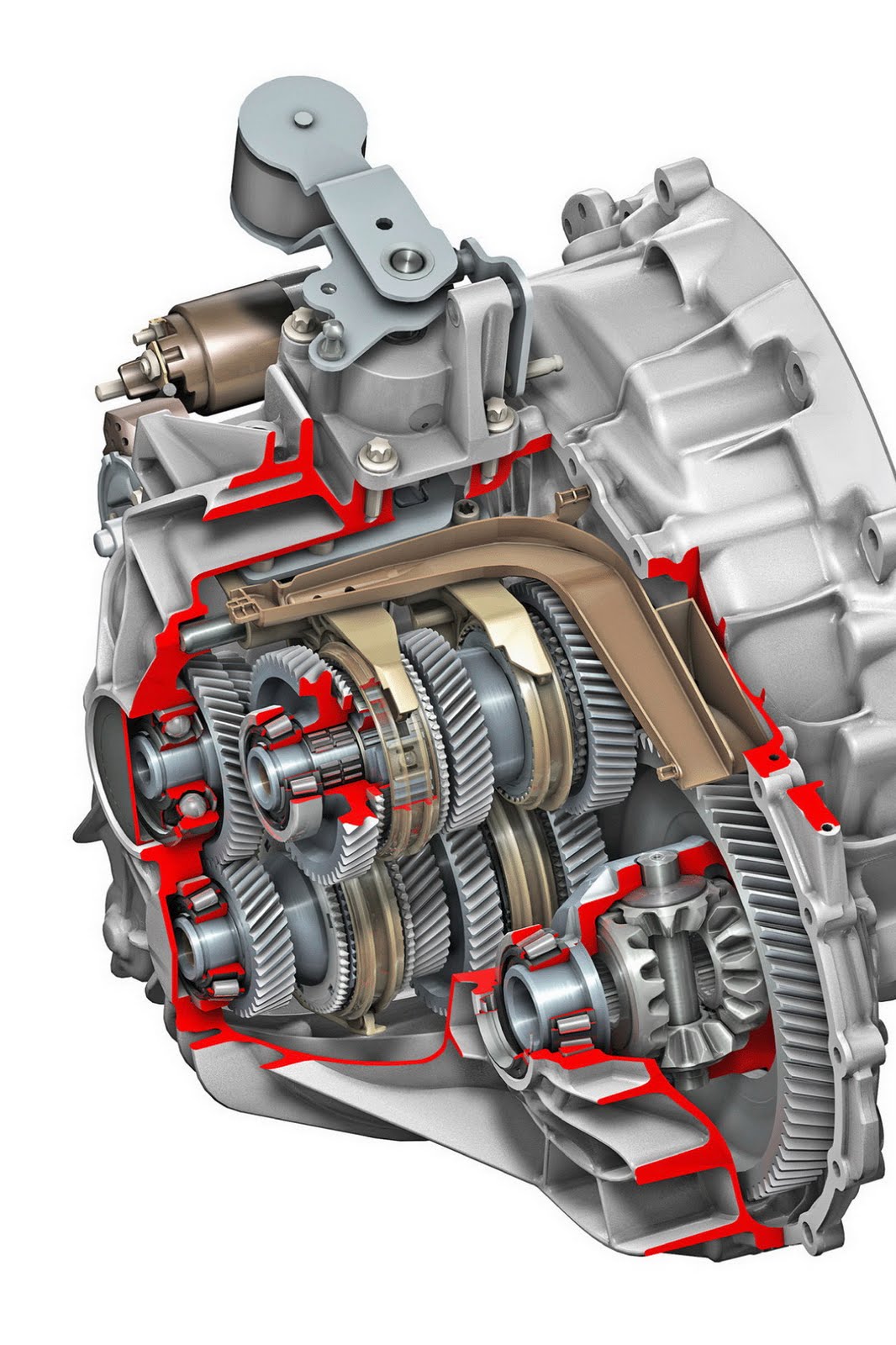

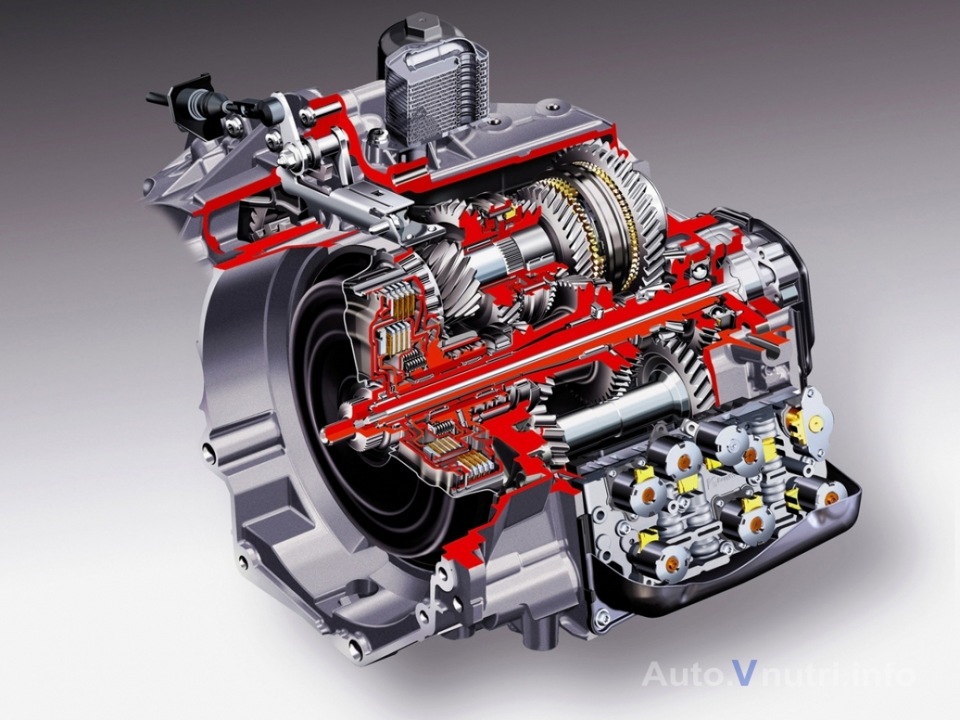

Основные компоненты конструкции КПП робот

Роботизированная коробка передач базируется на механической основе, дополненной автоматизированными системами управления. Её конструкция включает стандартные узлы МКПП, интегрированные со специализированными электронными и исполнительными компонентами.

Автоматизация процессов переключения достигается за счёт комплекса устройств, заменяющих действия водителя. Ключевыми элементами являются механическая часть, приводы, блок управления и датчики, работающие в единой системе.

Ключевые элементы роботизированной коробки передач

  • Механическая часть - основа КПП, идентичная традиционной "механике": шестерёночные пары, валы, синхронизаторы и дифференциал.
  • Сцепление - фрикционный модуль (одно- или двухдисковое в преселективных роботах), разъединяющий двигатель и трансмиссию при смене передачи.
  • Актуаторы (приводы):
    • Электрические (сервомоторы) или гидравлические (актуаторы с гидроцилиндрами)
    • Отвечают за физическое выжимание сцепления и перемещение штоков выбора/включения передач
  • Электронный блок управления (ЭБУ) - "мозг" системы, обрабатывающий данные с датчиков и управляющий актуаторами по заданным алгоритмам.
  • Датчики:
    • Положения валов и штоков КПП
    • Частоты вращения входного/выходного валов
    • Выбранной передачи
    • Положения педали акселератора
  • Гидравлический блок (в гидравлических системах) - управляет давлением жидкости для работы актуаторов, содержит электроклапаны и насос.

Отличие робота от АКПП и механики: ключевые особенности

Роботизированная коробка передач (РКПП) принципиально отличается от классических решений. В её основе лежит механическая трансмиссия, где функции выжима сцепления и переключения передач автоматизированы. Электронный блок управления (ЭБУ) через сервоприводы имитирует действия водителя, заменяя педаль сцепления и ручное перемещение рычага.

В отличие от гидротрансформаторной АКПП, робот не использует трансмиссионную жидкость для передачи крутящего момента – сцепление здесь фрикционное сухое (как в механике). Это обеспечивает лучшую топливную экономичность, но создает характерные рывки при переключениях. От МКПП робот унаследовал простоту конструкции, но лишился прямого контроля над сцеплением.

Сравнительные характеристики

Критерий Робот (РКПП) АКПП Механика (МКПП)
Конструкция Механика + электронные актуаторы Гидротрансформатор + планетарные редукторы Механический привод
Переключение передач Рывки, задержки (кроме преселективных) Плавное, без разрыва потока мощности Зависит от навыков водителя
Экономичность Близка к механике Выше расход топлива Оптимальная
Ресурс сцепления Снижен из-за автоматизации Отсутствует Зависит от стиля вождения
Управление Автоматическое/полуручное Только автоматическое Полностью ручное

Ключевые недостатки базовых РКПП:

  • Заметные паузы и толчки при переключениях
  • Склонность к перегреву сцепления в пробках
  • Необходимость адаптации сцепления
  • Откат на подъёме без системы Hill Holder

Преимущества перед аналогами:

  1. Меньший вес и компактность относительно АКПП
  2. Ремонтопригодность механической части
  3. Стоимость производства ниже гидромеханических АКПП
  4. Возможность ручного режима (Tiptronic)

Принцип работы сцепления в роботизированной трансмиссии

Принцип работы сцепления в роботизированной трансмиссии

В роботизированных коробках передач (РКПП) используется классическое фрикционное сцепление сухого типа, аналогичное механическим трансмиссиям. Его ключевая особенность – отсутствие прямой механической связи между педалью сцепления и исполнительным механизмом. Вместо водителя процессы выключения и включения сцепления полностью управляются электронным блоком управления (ЭБУ) через сервоприводы.

При переключении передач ЭБУ получает данные от датчиков (положения коленвала, скорости вращения валов, выбранной передачи) и рассчитывает оптимальный момент для активации сцепления. Сервопривод (электрический шаговый двигатель или гидроцилиндр) перемещает вилку выключения сцепления, разъединяя двигатель и трансмиссию на время смены передачи. Сила прижатия дисков регулируется для обеспечения плавного старта и предотвращения пробуксовки.

Алгоритм работы при переключении

Алгоритм работы при переключении

  1. Команда на смену передачи: Водитель активирует селектор/подрулевые лепестки или ЭБУ инициирует переключение автоматически.
  2. Размыкание сцепления: ЭБУ подает сигнал сервоприводу. Привод перемещает выжимной подшипник, разводя ведомый и нажимной диски.
  3. Выбор передачи: Отдельный сервопривод переводит синхронизаторы в КПП на нужную ступень.
  4. Плавное включение: Привод плавно отпускает выжимной подшипник. Диски соприкасаются с управляемым проскальзыванием, синхронизируя скорости вращения валов.

Типы сервоприводов сцепления:

Тип Принцип действия Преимущества Недостатки
Электрический Шаговый двигатель с редуктором Простота, дешевизна Медленное срабатывание
Гидравлический Гидроцилиндры под давлением Скорость, плавность Сложная система, дорогой ремонт

Особенности управления: ЭБУ адаптирует работу сцепления под стиль вождения, дорожные условия и износ дисков. При старте на подъеме алгоритм временно удерживает сцепление в полувыжатом состоянии для предотвращения отката. В пробках минимизируются точки трения для снижения перегрева.

Алгоритм переключения передач электронным блоком управления

Алгоритм переключения передач электронным блоком управления

ЭБУ непрерывно анализирует данные от датчиков: скорость автомобиля, положение педали акселератора, частоту вращения коленчатого вала, выбранный режим движения (например, "Спорт" или "Эконом"), а также текущую передачу. На основе этих параметров микропроцессор рассчитывает оптимальный момент для переключения, используя предустановленные производителем карты переключений. Эти карты содержат математические модели, связывающие условия движения с целевыми оборотами двигателя для максимальной эффективности или динамики.

При принятии решения о смене передачи ЭБУ последовательно выполняет три ключевые операции: сначала размыкает сцепление через сервоприводы, затем дает команду на перемещение селектора в нейтраль и далее – в положение новой передачи механизмом переключения. После физического включения передачи блок плавно синхронизирует обороты двигателя (через управление дроссельной заслонкой или системой зажигания) и восстанавливает сцепление, минимизируя рывки. При понижении передачи алгоритм дополнительно включает согласование оборотов для синхронизации входного и выходного валов КПП.

Ключевые этапы работы алгоритма

  1. Мониторинг параметров: Сбор данных в реальном времени:
    • Скорость автомобиля
    • Обороты двигателя
    • Положение педали газа/тормоза
    • Загрузка двигателя (крутящий момент)
    • Температура масла КПП
  2. Принятие решения: Сравнение текущих показателей с калибровочными картами:
    УсловиеДействие ЭБУ
    Обороты > порога "вверх"Подготовка к повышению передачи
    Обороты < порога "вниз"Подготовка к понижению передачи
    Резкое нажатие газа ("кикдаун")Экстренное понижение передачи
  3. Исполнение переключения:
    • Отправка сигнала на сервопривод сцепления для размыкания
    • Активация актуаторов выбора передачи
    • Коррекция оборотов двигателя (при понижении)
    • Плавное замыкание сцепления
  4. Контроль результата: Проверка успешности включения передачи по датчикам положения и отсутствию рассогласования оборотов валов.

Режимы работы: ручное и автоматическое управление

Режимы работы: ручное и автоматическое управление

Роботизированная коробка передач (РКПП) предоставляет водителю два основных режима управления: полностью автоматизированный и ручной (полуавтоматический). В автоматическом режиме электронный блок управления самостоятельно выбирает оптимальную передачу на основе данных о скорости, оборотах двигателя, положении педали газа и дорожных условиях. Водитель может сосредоточиться на дороге, не задумываясь о переключениях.

Ручной режим (часто обозначаемый как "Manual" или "+/-") позволяет водителю самостоятельно выбирать передачи с помощью подрулевых лепестков, селектора КПП или кнопок на руле. При этом электроника страхует от ошибок: предотвращает запуск двигателя на неправильной передаче, не позволяет превысить допустимые обороты и автоматически понижает передачу при полной остановке.

Особенности управления

Автоматический режим использует заранее запрограммированные алгоритмы:

  • Экономичный: раннее переключение на повышенные передачи
  • Спортивный: задержка переключений до высоких оборотов
  • Адаптивный: автоматическая подстройка под стиль вождения

Ручной режим отличается следующими характеристиками:

  1. Мгновенная реакция на команды водителя
  2. Возможность фиксации на пониженной передаче (например, при обгонах)
  3. Принудительное использование торможения двигателем
Параметр Автоматический режим Ручной режим
Удобство Максимальное Требует участия
Скорость переключений Программно оптимизирована Зависит от реакции водителя
Контроль над авто Ограничен Полный

Эксплуатационные преимущества коробки-робот

Основным достоинством роботизированной трансмиссии является повышенная топливная экономичность. Благодаря электронному управлению сцеплением и точным алгоритмам переключения передач, расход горючего сопоставим с механической КПП и на 10-15% ниже, чем у классического автомата.

Конструкция на базе механической коробки обеспечивает низкие затраты на обслуживание. Отсутствие гидротрансформатора, дорогостоящей гидравлической системы и сокращенный объем трансмиссионной жидкости снижают стоимость регулярного ТО и ремонтных работ.

Дополнительные эксплуатационные выгоды

  • Надежность – простые механические компоненты менее подвержены износу, чем сложные узлы АКПП
  • Динамика разгона – преселективные роботы (DSG) обеспечивают сверхбыстрое переключение за 0.2 сек
  • Гибкость управления – возможность ручного выбора передачи (Tiptronic) без потерь в эффективности
  • Компактность – меньший вес и габариты по сравнению с автоматическими аналогами

Современные роботизированные коробки с двойным сцеплением практически устранили характерные рывки при переключениях, сохранив при этом все преимущества топливной эффективности и ремонтопригодности.

Типичные проблемы роботизированных КПП и их причины

Роботизированные коробки передач подвержены специфическим неисправностям, связанным с их конструктивными особенностями. Основные сложности возникают из-за сочетания механической основы с электронным управлением и исполнительными механизмами.

Повышенный износ сцепления и рывки при переключениях часто обусловлены неправильной адаптацией системы или агрессивным стилем вождения. Электронные компоненты также уязвимы к перегреву и загрязнениям, что провоцирует сбои в работе.

  • Рывки и пинки при переключении передач
    • Износ диска сцепления или демпферных пружин
    • Некорректная адаптация блока управления (сброс параметров)
    • Загрязнение/завоздушивание гидравлической системы (для гидроприводов)
  • Задержки включения передач
    • Падение давления в гидравлическом контуре
    • Износ подшипников валов или шестерен
    • Сбои датчиков (положения селектора, скорости вращения валов)
  • Перегрев сцепления
    • Длительное движение в пробках с частыми стартами
    • Активный стиль вождения с резкими ускорениями
    • Неисправность системы охлаждения
  • Самопроизвольное отключение передач
    • Ошибки программного обеспечения ЭБУ
    • Обрыв проводки или коррозия контактов
    • Механическое повреждение актуаторов
  • Повышенный шум и вибрации
    • Деформация корзины сцепления
    • Люфт в подшипниках первичного/вторичного валов
    • Низкий уровень масла в редукторе
Система Типовая неисправность Основные причины
Электронный блок управления Ложные ошибки, переход в аварийный режим Перегрев, повреждение прошивки, короткое замыкание
Актуаторы (сервоприводы) Заедание штока, медленная реакция Износ шестерен, загрязнение, недостаток смазки
Сенсоры Некорректные показания Загрязнение, нарушение калибровки, обрыв цепи

Рекомендации по эффективному вождению с роботизированной КПП

Эксплуатация роботизированной коробки передач требует адаптации стиля вождения. Ключевой принцип – плавность и предсказуемость действий с педалью газа. Резкие нажатия дезориентируют электронный блок управления, приводя к задержкам переключений или рывкам. Всегда давайте системе время на обработку команд, особенно при старте с места и изменении интенсивности разгона.

Используйте режимы коробки осознанно: автоматический ("A"/"D") подходит для равномерного движения, а ручной (Tiptronic +/- или подрулевые лепестки) – для сложных условий. При длительных остановках (свыше 15 секунд) переключайтесь в нейтраль ("N"), чтобы снизить нагрузку на сцепление. Избегайте полувыжатого сцепления – в пробках двигайтесь "ползущим" режимом либо кратковременно останавливайтесь с включенной нейтралью.

Практические советы для разных ситуаций

Практические советы для разных ситуаций

  1. Старт с места: Плавно нажимайте педаль газа без резких движений. Дождитесь полного включения сцепления (1-2 секунды).
  2. Разгон:
    • Для плавного переключения вверх: поддерживайте стабильное давление на педаль газа.
    • Для ускорения: нажмите газ глубже, но равномерно – система понизит передачу.
  3. Ручной режим (M): Активируйте при:
    • Подъёмах в гору – фиксируйте пониженную передачу для предотвращения самопроизвольных переключений.
    • Обгонах – заранее понизьте передачу для быстрого ускорения.
    • Спусках – используйте торможение двигателем (передачи 2-3).
  4. Пробки и маневры:
    • Включайте нейтраль ("N") при стоянке дольше 15 секунд.
    • Избегайте "раскачки" (частое D-R-D) – это перегревает сцепление.
  5. Торможение: Плавно отпускайте газ перед нажатием тормоза – это помогает системе своевременно понизить передачу.
Ситуация Рекомендация Цель
Холодный запуск Прогревайте 1-2 минуты на нейтрали Снижение износа сцепления
Резкое ускорение Используйте ручной режим Минимизация задержки переключения
Парковка на уклоне Задействуйте ручной тормоз ДО перевода в "P" Снятие нагрузки с механизма коробки

Регулярно проходите процедуру адаптации сцепления (калибровки) у официального дилера – это компенсирует естественный износ дисков. Следите за уровнем масла в КПП согласно регламенту ТО. При появлении толчков или задержек более 2 секунд – проведите диагностику.
