Коробка передач Урала - особенности устройства

Статья обновлена: 18.08.2025

Коробка переключения передач мотоцикла Урал является ключевым узлом трансмиссии, обеспечивающим преобразование крутящего момента двигателя и передачу его на заднее колесо.

От исправности и точной работы КПП напрямую зависят динамические характеристики мотоцикла, топливная экономичность и безопасность эксплуатации.

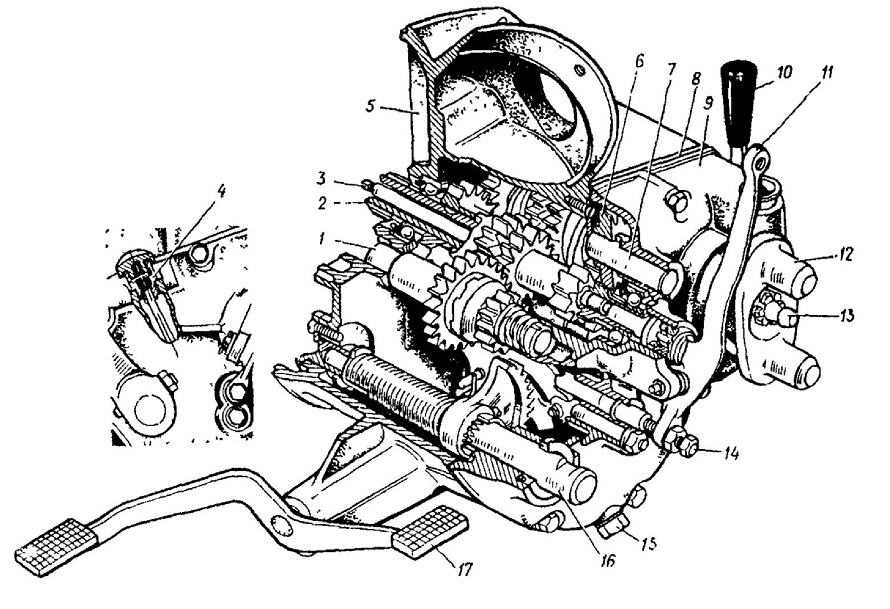

Конструкция коробки передач Урала, проверенная десятилетиями, отличается высокой надежностью при грамотном обслуживании и своевременном ремонте.

Назначение валов первичного и вторичного вала

Первичный вал принимает вращающий момент напрямую от сцепления, будучи соединённым с коленчатым валом двигателя через корзину сцепления. Его основная функция – передача крутящего момента на шестерни коробки передач при включении сцепления, обеспечивая синхронизацию скоростей вращения двигателя и трансмиссии.

Вторичный вал напрямую взаимодействует с шестернями первичного вала через подвижные муфты переключения, преобразуя и передавая изменённый крутящий момент далее в трансмиссию. На нём жёстко закреплены шестерни разных передаточных чисел, которые входят в зацепление с шестернями первичного вала в зависимости от выбранной передачи.

Функциональные особенности

Первичный вал:

Служит входным элементом КПП, принимая энергию от двигателя
Несёт неподвижно закреплённые шестерни постоянного зацепления
Обеспечивает первичное распределение крутящего момента

Вторичный вал:

Выполняет роль выходного звена коробки передач
Оснащён подвижными синхронизаторами для выбора передач
Передаёт преобразованный момент на главную передачу или кардан

Вал	Источник вращения	Тип шестерён
Первичный	Двигатель (через сцепление)	Неподвижные
Вторичный	Первичный вал	Подвижные (на муфтах)

Синхронная работа валов обеспечивается постоянным зацеплением их шестерён, где первичный вал задаёт входные параметры вращения, а вторичный адаптирует их под требуемые передаточные числа. Без их слаженного взаимодействия невозможны изменение скорости мотоцикла и передача усилия на ведущее колесо.

Принцип работы кулачкового механизма переключения

Кулачковый механизм в КПП мотоцикла Урал отвечает за точное позиционирование подвижных шестерён при выборе передачи. Он преобразует возвратно-поступательное движение рычага переключения в чёткое вращательное движение вала выбора ступеней. Это обеспечивает жёсткую фиксацию включённой передачи без риска самопроизвольного выбивания.

При перемещении ножной педали переключения через систему тяг и рычагов усилие передаётся на поводковую вилку. Вилка входит в зацепление с кулачковым барабаном (сектором), на поверхности которого фрезерованы замкнутые фигурные пазы. Каждый паз соответствует определённой траектории движения и жёстко задаёт позиции для вилок переключения.

Ключевые этапы работы

Процесс переключения включает следующие фазы:

Выбор передачи: Водитель нажимает педаль, поводковая вилка смещает кулачковый барабан на определённый угол.
Фиксация траектории: Штифты вилок переключения входят в соответствующие пазы на барабане, задавая строгое направление их перемещения.
Перемещение шестерён: Вилки скользят по шлицам вторичного вала, сдвигая муфты включения для блокировки нужной шестерни.
Фиксация положения: Пружинный шарик входит в выемку на корпусе барабана, предотвращая смещение под нагрузкой.

Компоненты и их функции

Кулачковый барабан	Цилиндр с фрезерованными пазами-дорожками, определяющими траекторию вилок
Поводковая вилка	Передаёт усилие от педали к барабану через храповой механизм
Вилы переключения	Перемещают муфты синхронизаторов по валу (3 шт. для 4 передач + нейтрали)
Фиксирующий шарик	Удерживает барабан в позиции включённой передачи

Преимущества системы: Высокая надёжность за счёт минимального числа деталей, чёткость включения даже при износе, ремонтопригодность. Недостаток – повышенный шум при переключении из-за ударных нагрузок на кулачки.

Специфика работы с вильчатым селектором

Вильчатый селектор является ключевым исполнительным элементом в механической коробке передач мотоцикла "Урал". Он напрямую преобразует движение рычага переключения в продольное перемещение муфт включения по шлицам вторичного вала. Каждая вилка селектора входит в паз своей муфты включения (синхронизатора) и отвечает за попарное соединение конкретных ведомых шестерен с валом.

Переключение передачи происходит за счет перемещения вилки селектора, которая сдвигает муфту включения. Эта муфта, двигаясь по шлицам вала, своей внутренней поверхностью с сухарями (или шлицами) блокирует вращение выбранной ведомой шестерни относительно вала, жестко соединяя ее с ним. При этом муфта выходит из зацепления с предыдущей шестерней, освобождая ее. Вилки селектора закреплены на штоках, которые перемещаются в осевом направлении под воздействием кулисного механизма, связанного с педалью переключения.

Особенности управления и эксплуатации

Работа с КПП "Урала", оснащенной вильчатым селектором, имеет ряд характерных особенностей:

Четкость включения: Качественно отрегулированный и исправный механизм обеспечивает достаточно четкое, хотя и требующее определенного усилия, включение передач. Ощущается характерный "твердый" щелчок.
Поиск нейтрали: Нахождение нейтральной передачи часто требует особой точности из-за небольшого хода вилки между 1-2 передачами. Иногда помогает легкое подтраивание сцепления или небольшой подкат мотоцикла.
Возможность ложных нейтралей: Износ вилок селектора, их направляющих штоков или пазов в муфтах включения может привести к неполному включению передачи и возникновению "ложной нейтрали" между ступенями.
Чувствительность к износу: Критически важна точность изготовления и состояние рабочих поверхностей:
- Износ рабочих граней вилок (контактирующих с пазами муфт) приводит к люфту и нечеткому включению.
- Износ направляющих штоков и отверстий в картере КПП вызывает перекос вилок и затрудненное перемещение муфт.
- Износ пазов в муфтах включения усугубляет проблему люфта и нечеткости.
Важность регулировки: Люфт в приводе переключения (тягах, кулисе) напрямую влияет на точность позиционирования вилок селектора и четкость включения передач. Регулярная проверка и устранение люфта обязательны.

Типичные проблемы и их проявления:

Симптом	Возможная причина (связанная с вильчатым селектором)
Тугое переключение передач, требуется большое усилие	Заедание штоков селектора в картере (грязь, деформация, отсутствие смазки), износ или деформация вилок, сильный износ пазов муфт.
Нечеткое включение, передача "не дожимается"	Износ рабочих поверхностей вилок, износ пазов муфт включения, чрезмерный люфт штоков селектора в картере.
Самопроизвольное выключение передачи (выбивает передачу)	Критический износ вилки селектора или паза муфты данной передачи, ослабление фиксаторов штоков (шариков с пружинами), деформация вилки.
Затрудненный поиск нейтрали	Износ вилки и паза муфты для 1/2 передач, неверная регулировка привода переключения, заедание штока.
Посторонние стуки/лязг в КПП при работе	Значительный люфт вилок на штоках или штоков в картере, люфт вилки в пазу изношенной муфты.

Таким образом, понимание устройства и принципа действия вильчатого селектора, а также внимательное отношение к малейшим изменениям в характере переключения передач, являются залогом долгой и надежной работы коробки передач мотоцикла "Урал". Регулярное обслуживание, контроль состояния и своевременная замена изношенных вилок и сопряженных с ними деталей критически важны.

Регулировка люфта рычага переключения передач

Люфт рычага переключения передач на мотоцикле "Урал" напрямую влияет на четкость включения скоростей и долговечность деталей КПП. Чрезмерный свободный ход приводит к неполному включению или сбиванию передачи, а отсутствие люфта вызывает повышенные нагрузки на шестерни и вилки.

Проверка выполняется при нейтральном положении коробки: свободное перемещение рычага вверх-вниз должно составлять 2-4 мм. При отклонении от нормы требуется регулировка, для которой понадобятся ключи на 10 и 13 мм, а также плоская отвертка.

Порядок регулировки

Очистите резьбовые соединения регулировочной тяги от грязи.
Ослабьте контргайку на тяге переключения (используйте ключ на 13 мм).
Вращайте регулировочную втулку ключом на 10 мм:
- Поворот по часовой стрелке уменьшает люфт
- Поворот против часовой стрелки увеличивает люфт
Зафиксируйте втулку отверткой, затяните контргайку с усилием 15-20 Н·м.
Проверьте ход рычага на нейтрали и под нагрузкой (при работающем двигателе).

После регулировки убедитесь в плавном переключении всех передач без заеданий и посторонних шумов. Недопустима работа с полностью устраненным люфтом – это вызывает деформацию деталей и ускоренный износ.

Параметр	Нормальное значение	Последствия нарушения
Вертикальный люфт рычага	2-4 мм	Пробуксовка/самовыключение передач
Усилие переключения	Плавное, без закусываний	Деформация вилок, поломка собачек

Диагностика износа шестерен по характерному шуму

При диагностике КПП мотоцикла "Урал" анализ акустических признаков является ключевым методом выявления износа шестерен. Разрушение зубьев, выработка посадочных мест валов или деформация подшипников проявляются специфическими звуками при работе трансмиссии под нагрузкой. Точная идентификация типа шума позволяет локализовать проблемный узел до разборки агрегата.

Характерные шумы возникают на определенных режимах: при разгоне, торможении двигателем, холостом ходе или изменении крутящего момента. Важно дифференцировать звуки шестерен от сопутствующих шумов подшипников или муфт сцепления, для чего применяют метод последовательного исключения – поочередно проверяют коробку при выключенном сцеплении, на нейтрали и разных передачах.

Типовые звуковые признаки износа

Металлический лязг при переключении – зазор в зацеплении шестерен из-за сколов зубьев или выработки шлицев
Воющий гул на высокой скорости – неравномерный износ зубьев или нарушение соосности валов
Ритмичные постукивания под нагрузкой – локальные повреждения (выкрашивание) на рабочих поверхностях
Резкий скрежет на нейтрали – разрушение подшипников первичного вала

Режим работы	Характер шума	Вероятная причина
Холостой ход (нейтраль)	Глухое гудение	Износ подшипников вторичного вала
Разгон на 2-3 передаче	Прерывистый скрежет	Деформация вилок переключения
Торможение двигателем	Визг с нарастанием тона	Критический износ шестерен постоянного зацепления

Для верификации диагноза после звукового тестирования выполняют замер люфтов валов и визуальный осмотр шестерен через маслозаливное отверстие. Окончательное подтверждение износа требует разборки КПП с последующей дефектовкой пар трения и замером толщины зубьев микрометром.

Схема установки стопорных колец на валах

Стопорные кольца предотвращают осевое смещение шестерён, подшипников и других деталей на валах КПП. Их корректный монтаж критичен для сохранения соосности узлов, распределения нагрузок и исключения преждевременного износа трансмиссии. Неправильно установленное кольцо может вызвать дисбаланс, вибрации или разрушение узла.

Каждое кольцо подбирается строго по размеру канавки на валу. Используются исключительно внешние стопорные кольца (для фиксации деталей снаружи вала). Перед установкой убедитесь в отсутствии повреждений замка кольца и целостности посадочной канавки.

Пошаговый алгоритм монтажа

Очистите канавку вала и кольцо от загрязнений
Специальными концевыми плоскогубцами разведите усики кольца, увеличив его внутренний диаметр
Наденьте кольцо перпендикулярно оси вала, совместив с канавкой
Плавно ослабьте давление плоскогубцев, позволяя кольцу защёлкнуться в канавку
Проверьте:
- Полное вхождение кольца по всей окружности канавки
- Отсутствие перекоса или выступающих частей
- Свободное вращение фиксируемой детали без люфта

Типоразмер вала (мм)	Ширина канавки (мм)	Инструмент
20-25	1.5±0.05	Плоскогубцы DIN 5257
26-30	2.0±0.05	Плоскогубцы DIN 5258
31-35	2.5±0.05	Плоскогубцы DIN 5259

Запрещено: использовать кусачки или пассатижи – это деформирует кольцо. После демонтажа кольцо подлежит обязательной замене. Контролируйте усилие сжатия – излишняя деформация снижает упругость металла.

Замена сальников КПП для предотвращения течей масла

Сальники коробки передач на мотоциклах Урал со временем изнашиваются из-за постоянного трения валов, воздействия температур и старения резины. Это приводит к утечкам трансмиссионного масла, снижению его уровня и риску повреждения шестерен из-за недостаточной смазки.

Своевременная замена предотвращает потерю масла, сохраняет корректную работу трансмиссии и исключает загрязнение деталей мотоцикла. Процедура требует базовых навыков и внимательности к деталям, но выполнима в гаражных условиях.

Ключевые этапы замены

Необходимые материалы и инструменты:

Новые сальники (типовые размеры: ведущий вал – 35×55×10 мм, промежуточный вал – 30×47×10 мм)
Трансмиссионное масло ТАД-17И (1.7 л)
Набор рожковых ключей, отвертки, съемник стопорных колец
Чистая ветошь и герметик

Последовательность работ:

Слить масло из КПП через сливную пробку картера.
Снять рычаг переключения передач, трос сцепления и кожух КПП.
Демонтировать стопорные кольца и фланцы валов.
Аккуратно извлечь старые сальники монтажником или отверткой, избегая повреждений посадочных мест.
Очистить и обезжирить посадочные гнезда.
Смазать кромки новых сальников маслом и запрессовать их заподлицо с корпусом КПП с помощью оправки.
Установить фланцы, стопорные кольца и нанести тонкий слой герметика на стыки.

Вал КПП	Размер сальника (мм)	Особенности монтажа
Ведущий (первичный)	35×55×10	Требует аккуратного позиционирования пружинной кромки внутрь корпуса
Промежуточный	30×47×10	Обязательна замена стопорного кольца

После сборки заполните КПП маслом до контрольного отверстия, запустите двигатель и проверьте отсутствие течей при работе на всех передачах. Первые 100 км пробега контролируйте уровень масла ежедневно. Качественные сальники исключают утечки на 15-20 тыс. км при регулярной замене масла.

Подбор трансмиссионного масла для сезонной эксплуатации

Коробка передач мотоцикла Урал испытывает экстремальные нагрузки, особенно при переключении под нагрузкой или буксировке прицепа. Качественное трансмиссионное масло создает защитную пленку на шестернях, снижает трение и предотвращает задиры, что критично для сохранения ресурса агрегата. Неправильный подбор вязкости приводит к ускоренному износу синхронизаторов и подшипников валов.

Сезонность эксплуатации напрямую влияет на требования к маслу: зимой необходима текучесть для холодного пуска, летом – устойчивость к разжижению при нагреве. Использование универсальных всесезонных масел упрощает обслуживание, но требует строгого соответствия спецификациям производителя. Пренебрежение сезонными характеристиками ведет к затрудненному переключению передач в мороз или недостаточной защите узла в жару.

Ключевые критерии выбора

При подборе ориентируйтесь на параметры:

Класс вязкости по SAE:
- Зима: 75W-80, 75W-90 (низкотемпературная текучесть до -40°C)
- Лето: 85W-90, 80W-90 (термостабильность при +35°C и выше)
- Универсал: 75W-90, 80W-90 (диапазон -30°C...+45°C)
Стандарт API: GL-4 или GL-5 (GL-5 предпочтительнее для высоких нагрузок, но требует проверки совместимости с латунными синхронизаторами).
Допуски производителя: Соответствие рекомендациям ИМЗ (Ирбитский мотоциклетный завод).

Практические рекомендации:

Проверяйте уровень масла щупом каждые 2000 км.
Замену проводите каждые 10 000 км или раз в 2 года.
При переходе на летний/зимний сезон сливайте отработку после прогрева КПП.

Сезон	Рекомендуемая вязкость SAE	Температурный диапазон
Зима (ниже -15°C)	75W-80, 75W-90	-40°C ... +35°C
Межсезонье	80W-90	-30°C ... +45°C
Лето (выше +25°C)	85W-90, 85W-140	-15°C ... +50°C

Важно: Не используйте моторные масла или жидкости для АКПП – их присадки не рассчитаны на ударные нагрузки шестерен КПП. При появлении металлического шума или затрудненном включении передач немедленно проверьте состояние масла.

Технология центровки КПП при сборке двигателя

Точная центровка коробки передач относительно коленчатого вала критична для долговечности трансмиссии Урала. Любое смещение по осям вызывает вибрации, ускоренный износ подшипников первичного вала КПП и сальников, а также может привести к разрушению сцепления. Работу выполняют на специальной сборочной станине, обеспечивающей жесткую фиксацию картера двигателя в проектном положении.

Основным ориентиром служит соосность посадочного отверстия под коленвал в картере и отверстия под первичный вал в картере КПП. Для контроля используют калиброванную оправку диаметром, соответствующим внутреннему диаметру подшипников коленвала и первичного вала. Её плавное прохождение через оба отверстия без принудительной доводки подтверждает правильность центровки.

Этапы выполнения центровки

Подготовка поверхностей: Очистка привалочных плоскостей картера двигателя и КПП от загрязнений и старой прокладки. Проверка отсутствия задиров и деформаций.
Черновая установка: Совмещение картеров с установленной прокладкой и предварительная стяжка болтами крепления КПП без полного затягивания.
Вставка контрольной оправки: Монтаж калиброванного валика через подшипник коленвала в отверстие первичного вала КПП.
Корректировка положения: Аккуратное постукивание резиновой киянкой по корпусу КПП в необходимом направлении до момента свободного проворачивания оправки рукой.
Фиксация и проверка: Поэтапная затяжка болтов крепления КПП крест-накрест с контролем усилия динамометрическим ключом. Повторная проверка легкости хода оправки после затяжки.

Ошибка центровки	Последствие
Радиальное смещение	Биение валов, разрушение подшипников
Угловой перекос	Закусывание оправки, перекос диска сцепления
Неполная затяжка болтов	Смещение КПП под нагрузкой, течь масла

Важно! Использование прокладок номинальной толщины обязательно – их сжатие уже учтено в конструкции. Установка дополнительных прокладок или их утоньшение недопустимы, так как нарушают расчётное положение валов. После центровки обязательна проверка плавности вращения первичного вала КПП вручную до установки сцепления.

Адаптация КПП под установку боковой коляски

Установка боковой коляски на мотоцикл "Урал" создает повышенные нагрузки на трансмиссию, что требует доработки коробки передач. Основной задачей становится обеспечение надежного крутящего момента при возросшей массе транспортного средства и специфике движения по бездорожью. Без модификаций штатная КПП быстро изнашивается или выходит из строя из-за перегрева и перегрузок.

Ключевые изменения касаются усиления внутренних компонентов: замены штатных шестерен на версии с улучшенной термообработкой и увеличенным запасом прочности. Параллельно модернизируется система смазки для эффективного отвода тепла при длительной работе под нагрузкой. Особое внимание уделяется главной передаче, которой передается усилие на привод колеса коляски через карданный вал.

Специфика модернизации узлов

Первичный и вторичный валы: Установка подшипников повышенной грузоподъемности
Шестерни: Применение стали 18ХГТ с цементацией на глубину 1.2–1.5 мм
Синхронизаторы: Замена латунных элементов на бронзово-графитовые

Параметр	Стандартная КПП	Адаптированная КПП
Максимальный крутящий момент	280 Н·м	340 Н·м
Температурный режим	до 110°C	до 140°C
Ресурс до капремонта	25 000 км	40 000 км

Обязательным этапом является перенастройка механизма переключения передач под измененную кинематику. Удлиняются тяги привода, вводится дополнительная опорная втулка для исключения перекоса рычага. Для моделей с электронным спидометром корректируется передаточное число датчика скорости.

Тест-драйв в режиме "грузовой тяги" (подъем 25% с полной загрузкой)
Контроль температуры масла в КПП после 3 часов движения
Проверка отсутствия вибраций на задней передаче

Модернизация подшипников для повышения ресурса узла

В штатной конструкции КПП мотоциклов "Урал" используются шариковые и роликовые подшипники качения, ресурс которых зачастую не соответствует современным требованиям к надёжности и долговечности. Основными проблемами традиционных решений являются ускоренный износ рабочих поверхностей при высоких нагрузках, чувствительность к перекосам валов и недостаточная защита от попадания абразивных частиц, что ведёт к преждевременному выходу узла из строя.

Целенаправленная модернизация подшипникового комплекта позволяет существенно увеличить межсервисные интервалы и общий срок службы коробки передач. Ключевыми направлениями усовершенствования являются применение подшипников с улучшенными материалами тел качения и сепараторов, внедрение многоребордных конструкций, а также использование современных типов смазок с повышенными противозадирными характеристиками. Эти меры направлены на снижение контактных напряжений и минимизацию паразитных осевых смещений.

Конкретные решения для модернизации

Замена шарикоподшипников на роликовые конические: Обеспечивает лучшее распределение радиальных и осевых нагрузок за счёт линейного контакта тел качения с дорожками.
Использование подшипников с бронзовыми сепараторами: Повышает стойкость к ударным нагрузкам и температурным деформациям по сравнению со штатными стальными.
Применение изделий класса точности C3: Увеличенные зазоры компенсируют тепловое расширение и снижают риск заклинивания.
Установка подшипников с лабиринтными уплотнениями: Создаёт дополнительный барьер против попадания грязи и влаги в зону качения.

Важным аспектом является комплексный подход: установка усовершенствованных подшипников должна сопровождаться контролем посадочных мест валов и стаканов КПП, а также применением термостойких консистентных смазок на основе дисульфида молибдена. Результатом модернизации становится увеличение ресурса трансмиссии в 1.5-2 раза при сохранении плавности переключения передач даже в экстремальных условиях эксплуатации.
