Коробка передач ВАЗ-2112 - устройство, параметры и функционал

Статья обновлена: 18.08.2025

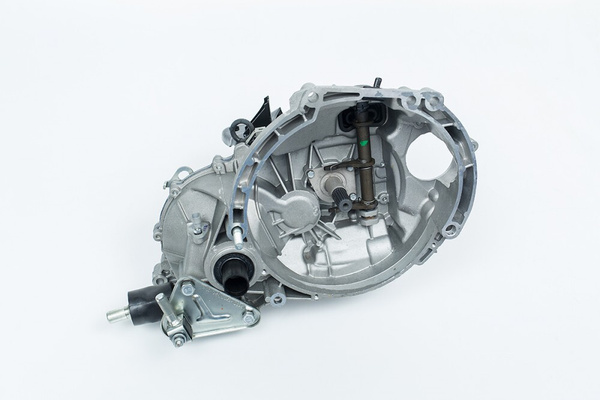

Механическая коробка переключения передач – ключевой узел трансмиссии переднеприводных автомобилей ВАЗ-2112, определяющий динамику и эффективность управления.

Данная 5-ступенчатая КПП с поперечным расположением обеспечивает оптимальное распределение крутящего момента от 16-клапанных двигателей объемом 1.5-1.6 л.

Конструкция отличается двухвальной компоновкой, синхронизаторами на всех передачах переднего хода и тросовым приводом переключений.

Агрегат рассчитан на работу в паре с редуктором главной передачи, интегрированным в единый картер с дифференциалом.

Основные технические параметры пятиступенчатой КПП 2112

Пятиступенчатая механическая коробка передач ВАЗ-2112 имеет переднее расположение и синхронизированные шестерни всех ступеней. Конструкция оснащена тросовым приводом переключения и дифференциалом, интегрированным в картер. Картер выполнен из алюминиевого сплава, обеспечивая жесткость конструкции при сниженной массе.

Передаточные числа подобраны для оптимального баланса динамики разгона и топливной экономичности на разных режимах. Особое внимание уделено синхронизаторам, использующим латунные кольца для плавного включения передач. Масляная система рассчитана на работу со смазочными материалами класса GL-4 или GL-5 объемом 3,3 литра.

Ключевые характеристики

Тип: механическая, пятиступенчатая
Привод переключения: тросовый (задний и передний тросы)
Передаточные числа:
- 1 передача: 3,636
- 2 передача: 1,950
- 3 передача: 1,357
- 4 передача: 0,941
- 5 передача: 0,784
- Задний ход: 3,500
Главная передача: 3,700
Масло: 75W-90 GL-4/GL-5 (3.3±0.1 л)
Вес агрегата: 35.8 кг

Макс. крутящий момент	137 Н·м
Способ крепления сцепления	винтовая пружина
Ресурс до капремонта	120–150 тыс. км

Сравнение трансмиссии ВАЗ-2112 с КПП моделей 2110 и 2111

Трансмиссионные решения ВАЗ-2112, 2110 и 2111 базируются на общей платформе, но имеют нюансы в эксплуатационных характеристиках и компоновке. Все три модели оснащались преимущественно 5-ступенчатой механической коробкой передач типа 2110 с идентичными передаточными числами. Ключевые отличия обусловлены разницей в конструкции кузовов и эксплуатационном назначении.

Главная пара редуктора у ВАЗ-2112 и 2110 чаще имела передаточное число 3.7, обеспечивая оптимальный баланс динамики и экономичности. Универсал ВАЗ-2111 обычно комплектовался усиленной главной парой 3.9 для улучшения тяговых характеристик при полной загрузке, что незначительно снижало максимальную скорость.

Основные различия и особенности

Тип привода: Все модели – переднеприводные с поперечным расположением двигателя
Вариативность КПП: Только ВАЗ-2112 имел опциональную 4-ступенчатую АКПП (производства Jatco) в дополнение к базовой МКПП
Габаритные отличия: У ВАЗ-2112 из-за укороченного заднего свеча карданные валы имели минимальную длину в семействе
Динамические характеристики: Более легкий ВАЗ-2112 (1010 кг) с главной парой 3.7 демонстрировал лучшую разгонную динамику по сравнению с ВАЗ-2111 (1050 кг)

Параметр	ВАЗ-2110	ВАЗ-2111	ВАЗ-2112
Базовая КПП	5-ст. МКПП	5-ст. МКПП	5-ст. МКПП
Опциональная КПП	–	–	4-ст. АКПП
Главная пара	3.7	3.9	3.7
Вес (кг)	1020	1050	1010

Конструкция ШРУСов, дифференциала и механизма переключения передач идентична для всех моделей. Разница в ощущениях при переключении обусловлена исключительно состоянием конкретного экземпляра и длиной тросов управления. Ресурс трансмиссии сопоставим при равных условиях эксплуатации.

Регламент технического обслуживания коробки передач ВАЗ-2112

Периодичность технического обслуживания (ТО) механической коробки передач ВАЗ-2112 определяется пробегом автомобиля и регламентом завода-изготовителя. Основные операции включают контроль уровня масла, его замену, проверку состояния внешних элементов и герметичности узла.

Соблюдение интервалов обслуживания напрямую влияет на ресурс трансмиссии и предотвращает преждевременный износ синхронизаторов, подшипников и шестерен. Пренебрежение регламентом ведет к повышенному шуму, затрудненному включению передач и дорогостоящему ремонту.

Основные операции и периодичность

Ежедневная проверка: Контроль подтеканий масла на корпусе КПП и в местах соединений.
Каждые 15 000 км:
- Проверка уровня масла через контрольное отверстие (должно быть на нижней кромке отверстия).
- Визуальный осмотр пыльников приводов и сальников полуосей.
Каждые 60 000 км: Полная замена трансмиссионного масла. Используется масло класса GL-4 или GL-5 (вязкость 75W-90, 80W-85). Объем – 3,3 л.
Каждые 30 000 км: Регулировка привода переключения передач (при наличии люфта рычага КПП или нечетком включении).

Контрольные параметры и материалы

Параметр	Значение	Примечание
Тип масла	GL-4/GL-5	Допустимо синтетическое или полусинтетическое
Объем масла	3.3 л	Для 5-ступенчатой МКПП
Вязкость масла	75W-90, 80W-85	По климатическим условиям
Допустимый люфт рычага КПП	≤ 10 мм	Проверяется в нейтральном положении

Важно: После замены масла первые 500 км избегайте экстремальных нагрузок. При обнаружении металлической стружки на магнитной пробке картера или посторонних шумов (воющий гул, хруст) необходима внеплановая диагностика.

Регулировка механизма переключения выполняется путем изменения длины тяги кулисы. При замене сальников первичного/вторичного валов или подшипников требуется полная разборка КПП – такие работы рекомендуется доверять специализированным сервисам.

Распространенные неисправности КПП и их диагностика

Коробка переключения передач ВАЗ-2112 подвержена характерным поломкам, возникающим из-за естественного износа, агрессивной эксплуатации или несвоевременного обслуживания. Основные симптомы проявляются в затрудненном включении передач, посторонних шумах, самопроизвольном выключении скорости или подтекании трансмиссионной жидкости. Ранняя диагностика этих признаков предотвращает критическое повреждение узла.

Выявление неисправностей начинают с визуального осмотра: проверяют уровень и состояние масла в картере КПП, целостность сальников, пыльников ШРУСов и креплений коробки. Механические проблемы диагностируются на заглушенном двигателе (оценка хода рычага КПП) и при работающем моторе (анализ шумов на разных режимах). Тест-драйв помогает уточнить поведение коробки под нагрузкой.

Типовые неполадки и методы их определения

Шум при работе:

Постоянный гул на нейтрали – износ подшипников первичного вала.
Рев при разгоне – повреждение подшипников вторичного вала или дифференциала.
Стук на холостых – ослабление крепления коробки или износ демпфера.

Сложности с переключением:

Тугое включение всех передач – деформация тяг кулисы, заедание троса или износ пластиковой втулки штока КПП.
Невозможность выбрать конкретную скорость – поломка вилки, деформация штока или сколы на шестернях.
Самопроизвольное выбивание передачи – критический износ синхронизаторов, муфт или подшипников валов.

Симптом	Вероятная причина	Способ проверки
Течь масла	Износ сальников, трещина картера	Осмотр места стоянки, визуальный контроль уплотнений
Хруст при переключении	Износ синхронизаторов, муфт	Попеременное включение 1-2 и 3-4 передач на движущемся авто
Вибрация на ручке КПП	Разрушение опор двигателя, дисбаланс валов	Анализ колебаний при разгоне/торможении

Для точной диагностики внутренних дефектов (износа шестерен, валов, дифференциала) требуется снятие и разборка КПП. При обнаружении перечисленных симптомов рекомендуется оперативное обращение в сервис для предотвращения каскадных поломок трансмиссии.

Правила эксплуатации для продления ресурса трансмиссии

Соблюдение правил эксплуатации коробки передач ВАЗ-2112 напрямую влияет на ее долговечность и безотказность. Пренебрежение ими ведет к ускоренному износу синхронизаторов, шестерен, подшипников и вилок переключения, а также самого механизма сцепления.

Ресурс трансмиссии увеличивается благодаря плавности действий водителя и своевременному техническому обслуживанию. Ключевыми факторами являются правильная работа педалью сцепления, грамотное переключение передач, контроль состояния масла и избегание перегрузок.

Основные рекомендации по эксплуатации

Плавность переключения передач:

Полностью выжимайте педаль сцепления до упора перед каждым переключением. Не допускайте неполного выжима.
Переводите рычаг КПП плавно, без чрезмерных усилий. Не «дергайте» и не «втыкайте» передачи силой. Если передача не включается, не давите, верните рычаг в нейтраль, отпустите и снова выжмите сцепление, затем повторите попытку.
При переходе с высшей передачи на низшую (например, с 5-й на 4-ю или 3-ю) используйте перегазовку для выравнивания оборотов двигателя и валов КПП. Это снижает нагрузку на синхронизаторы.
Перед включением передачи заднего хода полностью остановите автомобиль. Для снижения нагрузки на шестерни и уменьшения хруста, перед включением «задней» можно ненадолго включить любую переднюю передачу (обычно 1-ю или 3-ю), затем выжать сцепление и включить задний ход.

Правильная работа сцеплением:

Не держите ногу на педали сцепления во время движения. Это приводит к неполному выключению сцепления (пробуксовке) и его быстрому износу.
Трогайтесь с места плавно, без резкого бросания педали сцепления и без длительной работы на высоких оборотах при частично выжатом сцеплении (не «жгите» сцепление).
Не используйте сцепление для удержания автомобиля на подъеме – применяйте стояночный тормоз.

Контроль уровня и состояния масла:

Регулярно проверяйте уровень масла в коробке передач через контрольное отверстие (обычно на левой стороне КПП). Уровень должен быть у нижней кромки заливного отверстия.
Своевременно меняйте трансмиссионное масло в соответствии с регламентом технического обслуживания (обычно каждые 60-75 тыс. км, но чаще при тяжелых условиях эксплуатации). Используйте только масла, рекомендованные заводом-изготовителем (например, 75W-90 GL-4).
Обращайте внимание на цвет и запах масла. Появление металлической стружки на магнитной пробке, сильное почернение масла или запах гари – признаки серьезных проблем.

Избегайте перегрузок:

Не буксируйте прицепы или другие автомобили, масса которых превышает допустимую для ВАЗ-2112.
Избегайте резких стартов с пробуксовкой колес, особенно на пониженных передачах.
Не пытайтесь тронуться со второй или третьей передачи.

Прогрев в холодное время года:

При температуре ниже 0°C дайте двигателю и трансмиссии немного прогреться (1-3 минуты) перед началом движения.
Первые несколько километров после запуска двигателя в мороз переключайте передачи особенно плавно, избегая резких ускорений и высоких нагрузок, пока масло в КПП не достигнет рабочей температуры.

Не допускайте:

Движения накатом с выключенной передачей (на нейтрали), особенно на затяжных спусках. Это лишает возможности экстренного маневра двигателем и перегружает тормозную систему. Двигайтесь на включенной передаче, соответствующей скорости.
Длительной езды с выжатым сцеплением (кроме моментов переключения передач или кратковременных остановок).
Резкого включения сцепления после переключения, особенно на пониженную передачу.

Рекомендуется	Недопустимо
Плавное и полное выжимание сцепления	Резкое бросание педали сцепления
Плавное переключение без усилий	Приложение силы при включении передачи
Контроль уровня и своевременная замена масла	Эксплуатация с низким уровнем или старым маслом
Прогрев КПП зимой	Резкие переключения на непрогретой КПП
Использование перегазовки при понижении передачи	Включение заднего хода без полной остановки
Движение на передаче	Движение накатом (на нейтрали) на спусках

Варианты тюнинга и доработки штатной коробки передач

Стандартная 5-ступенчатая коробка передач ВАЗ-2112 обладает ресурсом около 150-200 тыс. км, но её потенциал можно расширить за счёт технических доработок. Основные цели модернизации – повышение надёжности под нагрузкой, улучшение точности переключений и адаптация к повышенной мощности двигателя при форсировании.

Ключевыми направлениями тюнинга являются замена износостойких компонентов, изменение передаточных чисел и доработка механизмов выбора передач. Комплексный подход позволяет снизить вибрации, устранить характерные для штатной КПП "выбивания" передач и адаптировать агрегат к экстремальным условиям эксплуатации.

Основные способы модернизации

Установка спортивного сцепления: Керамические или карбоновые накладки выдерживают температуру до 600°C, уменьшая проскальзывание под нагрузкой
Замена синхронизаторов: Молибденовые аналоги повышают износостойкость при агрессивном переключении
Облегчённый маховик: Детали с уменьшенной массой (до 30%) улучшают отзывчивость двигателя

Переборка КПП с усиленными компонентами включает замену подшипников на усиленные версии (например, SKF или NTN), установку жёстких сателлитов дифференциала и шлифовку шестерён для снижения паразитных шумов. Для двигателей свыше 150 л.с. рекомендуется монтаж корзины сцепления с усиленной диафрагмой.

Тип доработки	Эффект	Сложность
Короткоходный кулис	Уменьшение хода рычага на 40%	Средняя
Замена главной пары	Изменение динамики (3.9-4.5)	Высокая
Дренажная система	Снижение давления масла	Низкая

Перепрошивка ЭБУ для моделей с электронной педалью газа оптимизирует момент переключений, сокращая провалы мощности. Механические решения включают стальные тросы привода КПП вместо штатных пластиковых и установку опор двигателя с повышенной жёсткостью для минимизации смещения агрегата.

Демонтаж и полная разборка КПП
Дефектовка валов и шестерён
Замена критичных компонентов на усиленные
Балансировка первичного вала
Заправка синтетическим трансмиссионным маслом (75W-90)

Совместимость КПП ВАЗ-2112 с двигателями других моделей Lada

Коробка передач ВАЗ-2112 (5-ступенчатая, механическая) разработана для силовых агрегатов семейства 2110 объемом 1.5–1.6 литра. Базовая совместимость охватывает 8- и 16-клапанные моторы серий 2110, 2111 и 2112. Ключевыми факторами являются тип крепления (3 точки), количество шпилек картера сцепления (6 шт.), длина первичного вала и конфигурация механизма переключения.

Установка КПП ВАЗ-2112 на двигатели других моделей возможна, но требует учета конструктивных различий. Наиболее критичны параметры маховика, выжимного подшипника, а также расположение элементов крепления и кулисы. Для двигателей с увеличенным крутящим моментом или нестандартной компоновкой потребуются адаптеры или доработки.

Детали совместимости с популярными двигателями

Модель двигателя	Объем (л)	Совместимость	Условия установки
2110, 2111, 2112	1.5 / 1.6	Полная	Без доработок
21114 (8V)	1.6	Полная	Стандартный комплект сцепления
21124 (16V)	1.6	Полная	Использовать корзину сцепления от 2112
11183 (Гранта/Калина)	1.6	Частичная	Замена маховика, адаптер подушки ДВС
21126/21127 (Приора/Веста)	1.6	Ограниченная	Требуется переходная плита, замена кулисы

Важные нюансы:

На моторах 21126+ штатная КПП ВАЗ-2112 не выдерживает крутящий момент свыше 145 Н·м.
Для двигателей 11183 необходимо использовать сцепление от Калины из-за разницы в диаметре маховика.
При установке на 16-клапанные ДВС требуется контроль зазора между картером КПП и масляным поддоном.
