Короткоходная кулиса ВАЗ 2114 - устройство, особенности и замена

Статья обновлена: 18.08.2025

Коробка передач – критически важный узел любого автомобиля, а качество переключения напрямую зависит от состояния кулисы. Для владельцев ВАЗ-2114, стремящихся к более четкой и быстрой смене передач, короткоходная кулиса стала популярным решением.

Этот тюнингованный элемент заменяет штатный механизм, сокращая ход рычага КПП и повышая точность включения. Знание его устройства, правил эксплуатации и особенностей замены необходимо каждому автовладельцу, рассматривающему такую доработку.

В статье детально рассмотрены конструкция короткоходной кулисы, ее преимущества перед заводской, особенности установки и обслуживания, а также основные моменты, требующие внимания при выборе и замене этого узла на ВАЗ-2114.

Устройство стандартной кулисы ВАЗ-2114

Стандартная кулиса ВАЗ-2114 представляет собой механическую связь между рычагом КПП в салоне и штоком выбора передач на коробке. Основная задача конструкции – преобразовать движение рукоятки в точное перемещение штока КПП при минимальных потерях усилия и люфтах.

Конструктивно узел состоит из жестких тяг и шарнирных соединений, обеспечивающих подвижность в трех плоскостях. Материалы элементов – сталь и износостойкие полимеры для втулок, что гарантирует долговечность при регулярных нагрузках.

Ключевые компоненты системы

Рычаг переключения – стальной шток с рукояткой в салоне, закрепленный на платформе с реактивной тягой.
Реактивная тяга – регулируемый стальной стержень, передающий усилие от рычага к коробке передач.
Передняя тяга – связующий элемент между реактивной тягой и штоком КПП.
Шарнирные соединения – сферические пальцы с тефлоновыми втулками, компенсирующие вибрации двигателя.
Защитный чехол (пыльник) – резиновая гофра, предотвращающая загрязнение внутренних элементов.

Принцип взаимодействия элементов

Наклон рычага в салоне проворачивает реактивную тягу вокруг оси крепления.
Реактивная тяга через переднюю тягу толкает/тянет шток выбора передач на КПП.
Шарниры обеспечивают плавный ход без заеданий, поглощая отклонения от соосности.

Компонент	Материал	Функция
Шаровые опоры	Сталь/полимер	Подвижное соединение тяг
Ось реактивной тяги	Легированная сталь	Точка вращения механизма
Стопорные кольца	Пружинная сталь	Фиксация шарниров от разборки

Критический параметр – точность регулировки длины реактивной тяги. Нарушение приводит к неполному включению передач или самопроизвольному выбиванию скорости. Ресурс узла напрямую зависит от состояния втулок: их износ вызывает увеличение свободного хода рычага и дребезг.

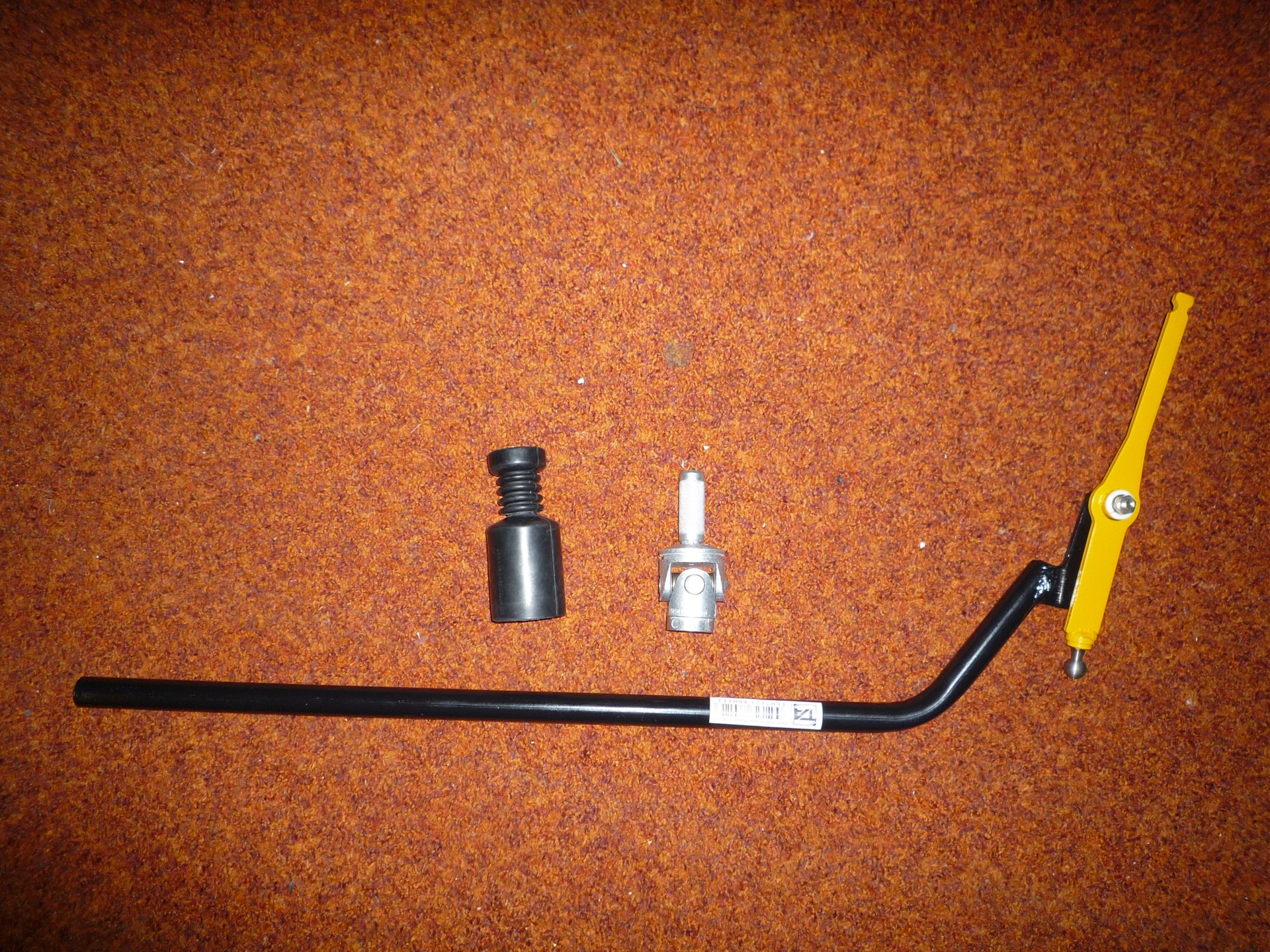

Основные узлы короткоходного механизма

Конструкция короткоходной кулисы ВАЗ-2114 включает ключевые компоненты, обеспечивающие сокращение хода рычага КПП при сохранении надежности. Все элементы спроектированы для работы в условиях повышенных механических нагрузок.

Основные узлы взаимодействуют через жесткие соединения, минимизирующие люфты и вибрации. Каждый компонент выполняет строго определенную функцию в механизме переключения передач.

Составные элементы системы

Короткоходный рычаг – стальной кованый элемент с укороченным плечом (на 30-40% короче штатного). Оснащается полиуретановым или металлическим демпфером вибраций.
Реактивная тяга – усилительная распорка между рычагом и картером КПП. Изготавливается из легированной стали с шаровыми шарнирами в тефлоновых втулках.
Коромысло селектора – точеная деталь с калеными пальцами, преобразующая движение рычага в перемещение штока КПП. Имеет увеличенный ресурс за счет бронзовых втулок.
Опорный подшипник – закрытый двухрядный подшипник качения в стальном корпусе. Фиксирует основание рычага, обеспечивая плавность хода без люфта.
Силовой каркас – усиленная стальная пластина с крепежными проушинами. Жестко связывает механизм с кузовными элементами через резинометаллические подушки.

Узел	Материал	Ресурс
Рычаг	Сталь 40Х	120+ тыс.км
Реактивная тяга	Сталь 30ХГСА	80+ тыс.км
Коромысло	Алюминий Д16Т	100+ тыс.км

Принцип работы короткоходной кулисы ВАЗ-2114

Основная функция кулисы КПП – преобразование движения рычага переключения передач в перемещение тяг, управляющих штоками коробки передач. Короткоходный вариант сокращает траекторию хода рычага между соседними передачами за счет измененной геометрии элементов.

Ключевое отличие от штатной конструкции – использование рычага с измененным соотношением плеч и переработанного каркаса основания. Это смещает точку опоры и увеличивает передаточное отношение, требуя меньшего перемещения рукоятки для полного включения/выключения передачи.

Механика взаимодействия компонентов

При воздействии на рукоятку водителем:

Рычаг короткоходной кулисы воздействует на шаровый шарнир с уменьшенным радиусом.
Через вилку усилие передается на реактивную тягу, соединенную с механизмом выбора передач КПП.
Сокращенный ход рычага обеспечивается за счет:
- Увеличенного верхнего плеча (от шарнира до рукоятки)
- Укороченного нижнего плеча (от шарнира до вилки)

Результат – полное включение передачи достигается при 40-50% амплитуды движения рычага по сравнению со штатной кулисой. Это снижает утомляемость водителя и ускоряет переключения.

Параметр	Штатная кулиса	Короткоходная кулиса
Ход рычага (1-2 передача)	120-140 мм	60-80 мм
Передаточное отношение	1:1.2	1:1.8-2.0
Усилие переключения	Стандартное	Увеличено на 15-20%

Текстолитовые втулки служат направляющими элементами в узле короткоходной кулисы ВАЗ-2114, обеспечивая точное позиционирование тяг и рычагов при переключении передач. Их основное назначение – снижение трения между металлическими компонентами и гашение вибраций, что напрямую влияет на четкость работы КПП.

Износ втулок происходит из-за постоянных механических нагрузок, воздействия грязи и температурных перепадов. Со временем материал истирается, появляются зазоры, что приводит к люфту рычага, затрудненному включению передач и металлическому стуку во время эксплуатации.

Текстолитовые втулки: роль и износ

Критические аспекты функциональности

Конструктивная роль:

Фиксация оси кулисы в корпусе без металлического контакта
Обеспечение плавного скольжения тяг при минимальном сопротивлении
Компенсация ударных нагрузок при переключениях

Факторы ускоренного износа:

Попадание абразивной пыли через поврежденные пыльники
Эксплуатация с деформированными тягами кулисы
Агрессивное переключение передач с чрезмерным усилием
Отсутствие смазки в посадочных местах

Стадия износа	Внешние признаки	Последствия для КПП
Начальная	Незначительный поперечный люфт рычага	Легкое затруднение включения 1-й и задней передачи
Прогрессирующая	Вибрация ручки КПП, глухой стук	Самопроизвольное выключение передач, хруст синхронизаторов
Критическая	Рычаг "проваливается", заедания	Полная потеря управления переключениями

Важно: Замена втулок требуется при люфте рычага свыше 15 мм. Игнорирование износа вызывает деформацию вилки сцепления и разрушение штока КПП.

Конструктивные отличия от заводского варианта

Основное отличие короткоходной кулисы от стандартной заводской заключается в изменении геометрии и длин тяг, связывающих рычаг переключения передач в салоне с механизмом выбора передач на коробке. Это достигается за счет установки специального тюнингового комплекта.

Модификация затрагивает несколько ключевых компонентов. Прежде всего, замене подвергаются сами тяги (часто называемые "муфтами" или "штангами"). Они изготавливаются короче штатных, что напрямую влияет на амплитуду перемещения рычага. Меняется также рычаг переключения передач – он обычно становится короче и может иметь иную форму или вес для улучшения тактильных ощущений.

Ключевые изменения в компонентах

Укороченные тяги: Основная деталь комплекта. Их сокращенная длина напрямую уменьшает общий ход рычага переключения передач.
Модифицированный рычаг переключения: Часто более короткий и/или утяжеленный для повышения четкости и уменьшения усилия при переключении.
Основание (опора) кулисы: В некоторых комплектах изменяется или дорабатывается место крепления кулисы к кузову/коробке передач для обеспечения правильной работы с новыми тягами и предотвращения перекосов.
Пластиковые втулки (сайлент-блоки): Устанавливаются новые, часто из более износостойких материалов (капролон, полиуретан), обеспечивающие четкость без люфтов и гасящие вибрации.
Пыльники: Предоставляются новые пыльники, соответствующие по размеру и форме новым тягам и соединениям.

Характеристика	Заводская кулиса	Короткоходная кулиса
Длина тяг	Стандартная	Значительно укороченная
Ход рычага	Большой (длинноходная)	Уменьшенный на 30-50%
Материал втулок	Стандартная резина/пластик	Капролон, полиуретан (реже металл)
Длина рычага КПП	Стандартная	Часто укороченная
Усилие переключения	Стандартное	Может быть немного увеличено

Важно понимать, что сокращение хода рычага достигается исключительно за счет механики – изменения соотношения плеч в системе тяг. Никаких изменений в механизме выбора передач внутри коробки или картере сцепления при установке короткоходной кулисы не производится. Все изменения локализованы в приводе управления переключением.

Преимущества сокращения хода рычага КПП

Уменьшение амплитуды перемещения рычага переключения передач позволяет водителю выполнять переключения быстрее и с меньшими физическими усилиями. Это достигается за счет сокращения расстояния между позициями передач, что особенно ценится при активной езде или в условиях плотного городского трафика.

Повышается четкость включения передач, так как короткий ход минимизирует люфты и погрешности траектории рычага. Водитель получает более прямой контакт с коробкой, улучшая контроль над трансмиссией и снижая риск ошибок при выборе ступени.

Основные выгоды модернизации

Скорость переключений: Сокращение времени перехода между передачами на 30-50% для лучшей динамики разгона
Удобство эксплуатации: Уменьшение утомляемости водителя при частых переключениях
Повышенная точность: Четкое попадание в передачу без "промахов" благодаря укороченной траектории
Спортивный отклик: Более жесткая и мгновенная связь рычага с КПП
Долговечность узла: Снижение износа тяг и шарниров из-за уменьшенной амплитуды движений

Критерий	Стандартная кулиса	Короткоходная кулиса
Ход рычага (1-2 передача)	15-18 см	8-10 см
Усилие переключения	Стандартное	Слегка увеличено
Чувствительность к ошибкам	Средняя	Минимальная

Недостатки и спорные моменты короткоходов

Основной критике подвергается изменение характера переключения передач. Укороченный ход рычага требует более точных и резких движений, что на первых порах приводит к частым ошибкам включения (особенно задней передачи) и повышенной утомляемости водителя в пробках. Многие отмечают появление ощутимой "механической" жесткости и увеличение вибраций, передающихся на рычаг, особенно на изношенных коробках или при неправильной установке кулисы.

Серьёзный спорный момент – влияние на ресурс КПП. Противники указывают, что резкие переключения при коротком ходе косвенно увеличивают ударные нагрузки на шестерни и синхронизаторы. Особенно критично это для коробок с уже имеющимся износом или при агрессивной манере езды. Также существует риск некорректной работы, если комплект кулисы низкого качества или установлен с нарушениями геометрии.

Ключевые проблемы и разногласия

Комфорт vs. Скорость: Выигрыш в скорости переключений (особенно спортивный драйв) достигается ценой потери плавности хода рычага и повышения усилия.
Вибрации и шум: Усиление передачи вибраций от КПП на рычаг – распространенный побочный эффект, решаемый частично виброизоляцией салона.
Качество комплектов: Рынок насыщен дешевыми наборами с неточной геометрией или слабыми материалами (пластиковые втулки вместо тефлона/металла), ведущими к люфтам и дребезгу.
Точность установки: Крайне чувствительна к точности монтажа. Ошибки в регулировке тяг или высоты рычага провоцируют неполное включение/выключение передач и ускоренный износ.
Ресурс синхронизаторов: Споры об ускоренном износе синхронизаторов из-за более резких включений остаются открытыми, хотя доказанных статистических данных мало.

Недостаток	Последствия/Споры
Жесткость хода рычага	Повышенная утомляемость водителя, особенно в городе
Риск ошибок включения	Частые "промахи" по передачам у новичков, сложный поиск задней
Усиление вибраций	Дискомфорт, дребезжание элементов интерьера
Требовательность к качеству и установке	Быстрый выход из строя дешевых комплектов, необходимость точной настройки

Инструменты для замены кулисы самостоятельно

Успешная замена короткоходной кулисы ВАЗ-2114 требует обязательной подготовки полного комплекта инструментов. Отсутствие даже одного ключа или приспособления существенно усложнит процесс и увеличит время ремонта.

Работы проводятся как в подкапотном пространстве, так и под автомобилем, поэтому обеспечьте безопасный доступ к днищу – используйте подъемник, смотровую яму или эстакаду. Домкрат и страховочные подставки ("козлы") обязательны для безопасного проведения манипуляций.

Основной набор инструментов

Ключи и головки: Набор рожковых ключей или головок с воротком/трещоткой (размеры 8, 10, 13, 15, 17 мм).
Шестигранный ключ: На 5 мм (для регулировочного болта тяги переключения).
Отвертки: Крестовая (PH2) и плоская (среднего размера).
Молоток: Средний вес (300-500 гр).
Монтажная лопатка/монтировка: Узкая и прочная (для отсоединения тяг).
Пассатижи/плоскогубцы: Универсальные.
Съемник шаровых опор (типа "граната") или съемник рулевых наконечников.

Дополнительные материалы и приспособления

Приспособление/Материал	Назначение
Проволочные хомуты (стяжки)	Фиксация троса спидометра при снятии кожуха
Ветошь	Очистка узлов, вытирание рук
Смазка (Литол-24, ШРУС-4)	Обработка пальцев тяг, шаровых наконечников новой кулисы
Фонарик	Подсветка рабочей зоны под автомобилем
Перчатки	Защита рук от грязи и масла

Важно: Перед началом работ внимательно изучите устройство узла и порядок его разборки. Убедитесь, что новая кулиса полностью соответствует модели вашего ВАЗ-2114. После установки обязательна точная регулировка положения рычага КПП.

Подготовка рабочего места и автомобиля

Обеспечьте ровную твердую поверхность для работ – смотровую канаву, эстакаду или подъемник. Убедитесь в достаточном освещении зоны КПП и наличии свободного пространства для манипуляций с инструментами. Подготовьте ветошь и емкость для слива трансмиссионного масла при необходимости демонтажа КПП.

Зафиксируйте автомобиль стояночным тормозом, установите противооткатные башмаки под задние колеса. Отсоедините минусовую клемму аккумулятора для предотвращения случайного запуска двигателя. Снимите декоративную накладку рычага КПП в салоне, демонтируйте защиту картера двигателя (при наличии).

Инструменты и материалы

Для выполнения работ потребуется:

Набор головок с воротком и трещоткой (размеры 13, 15, 17 мм)
Ключи рожковые (10, 13, 17 мм)
Съёмник стопорных колец
Молоток и монтажная лопатка
Шприц для смазки (Литол-24 или ШРУС-4)
Новая кулиса в сборе с тягами
Чистая ветошь и растворитель

Порядок подготовки подкапотного пространства:

Снимите корпус воздушного фильтра вместе с патрубком
Отсоедините разъемы датчиков, мешающих доступу к кулисе
Очистите от грязи зону крепления кулисы к КПП
Обработайте резьбовые соединения проникающей смазкой

Снятие пластикового тоннеля пола

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Подготовьте набор торцевых ключей (в основном 10 мм), крестовую и плоскую отвертки, а также пластиковый монтажный лопатку для аккуратного демонтажа.

Уберите коврики из салона и снимите декоративную накладку рычага ручного тормоза, поддев ее отверткой. Отключите разъемы электрических элементов (прикуриватель, подогрев сидений), если они подключены к тоннелю.

Пошаговая процедура демонтажа

Снимите подлокотник:
- Выкрутите два винта в передней части подлокотника
- Открутите два винта внутри ниши подлокотника
- Потяните подлокотник вверх, освобождая задние крепления
Демонтируйте крепежные элементы:
- Открутите 4 болта по периметру тоннеля (2 спереди возле пепельницы, 2 сзади возле ручного тормоза)
- Снимите саморезы крепления тоннеля к центральной консоли
Извлеките тоннель:
- Приподнимите заднюю часть тоннеля, освобождая фиксаторы под ручным тормозом
- Отсоедините тоннель от направляющих на центральной консоли
- Потяните элемент вверх и назад, контролируя положение проводов

Важные нюансы: При демонтаже не прилагайте излишних усилий – пластиковые клипсы могут сломаться. Запомните расположение винтов разной длины для корректной обратной сборки. Перед установкой нового тоннеля очистите посадочные места от грязи и проверьте целостность крепежных клипс.

Демонтаж старой кулисы и её компонентов

Поднимите автомобиль на подъёмнике или установите на смотровую яму, обеспечив безопасный доступ к днищу. Снимите защитный кожух кулисы КПП в салоне, открутив крепёжные саморезы крестовой отвёрткой. Уберите напольное покрытие вокруг узла для беспрепятственного доступа к механизму.

Обработайте резьбовые соединения WD-40 для предотвращения срыва граней. Отключите минусовую клемму аккумулятора во избежание короткого замыкания при работе с электроразъёмами. Подготовьте ёмкость для слива трансмиссионного масла (требуется при демонтаже сальника рычага).

Последовательность разборки

Демонтаж рычага переключения:
- Снимите декоративную накладку рукоятки, отжав фиксаторы
- Выкрутите гайку крепления рычага ключом на 13 мм
- Резким вертикальным движением вверх снимите рычаг с шаровой опоры
Отсоединение тросов:
- Ослабьте контргайки регулировочных тяг ключом на 10 мм
- Снимите стопорные шплинты с пальцев тросов
- Выпрессуйте пальцы из штоков КПП при помощи съёмника
Снятие кронштейна:
- Открутите 4 гайки крепления кронштейна к кузову ключом на 13 мм
- Снимите пластиковые втулки крепления тросов
- Извлеките кронштейн вместе с закреплёнными тросами

Важно: При демонтаже сальника рычага подставьте ёмкость – вытечет ~1.5 л масла. Аккуратно подденьте сальник отвёрткой после выбивания стопорного кольца. Проверьте посадочное место на картере КПП на отсутствие задиров.

Компонент	Тип крепежа	Инструмент
Рычаг переключения	Гайка M8	Ключ на 13 мм
Кронштейн кулисы	Болты M10x1.25	Головка на 13 мм
Тяги тросов	Регулировочные гайки	Ключ на 10 мм

Проведите ревизию демонтированных деталей: проверьте люфт втулок рычага, износ пластиковых втулок тросов, состояние резьбы регулировочных тяг. Повреждённые компоненты заменяйте в сборе – ремонт отдельных элементов не обеспечит точность переключений.

Чистка посадочной зоны от грязи

Тщательно удалите остатки старой смазки и налипшие загрязнения с поверхности посадочного гнезда кулисы на картере коробки передач. Используйте пластиковый скребок или щётку с жёсткой щетиной, избегая абразивных материалов, способных повредить металл. Особое внимание уделите пазам направляющих и отверстиям фиксаторов.

Обезжирьте обрабатываемую область специализированным очистителем (например, бензин "Калоша", уайт-спирит) или brake cleaner. Нанесите средство на ветошь, протрите зону контакта, затем удалите остатки чистой сухой тканью. Убедитесь в отсутствии ворсинок и мусора в крепёжных отверстиях.

Контроль состояния после чистки

Проверьте посадочную плоскость на предмет:

Деформаций и забоин от крепежа
Коррозионных повреждений
Остаточных загрязнений в углублениях

При обнаружении неровностей аккуратно обработайте поверхности мелкозернистой наждачной бумагой (не более P400). Продуйте зону сжатым воздухом перед установкой новой кулисы для удаления микрочастиц.

Установка новых текстолитовых втулок

Перед монтажом очистите посадочные места в рычаге кулисы от грязи и остатков старых втулок. Убедитесь в отсутствии задиров и деформаций на штоке КПП и пальце крепления. Новые втулки обработайте консистентной смазкой Литол-24 или аналогом для снижения трения и предотвращения скрипов.

Установите втулки в рычаг кулисы буртиками наружу – фланцы должны упираться в края посадочных отверстий. Следите за равномерным вхождением деталей без перекосов. Запрещается использование ударных инструментов: втулки вдавливаются руками или мягким молотком через деревянную проставку.

Этапы сборки

Наденьте рычаг с втулками на шток КПП, совместив монтажные отверстия
Вставьте палец крепления, предварительно покрытый слоем смазки
Зафиксируйте палец новым стопорным кольцом (обязательна замена)
Проверьте свободный ход рычага: перемещение без заеданий при усилии 3-5 кг

После установки проверьте работу КПП на заглушенном двигателе: все передачи должны включаться четко. При появлении тугих ходов или люфта разберите узел для проверки ориентации втулок. Ресурс новых деталей при правильном монтаже – 50-70 тыс. км.

Монтаж короткоходной кулисы поэтапно

Подготовьте необходимый инструмент: набор рожковых и накидных ключей, головки с воротком или трещоткой, отвертки (крестовая и плоская), пассатижи, домкрат, подпорки (козлы). Обеспечьте чистоту рабочей зоны вокруг рычага КПП в салоне и под днищем автомобиля в районе коробки передач.

Демонтаж старой кулисы начинается внутри салона. Снимите пластиковый кожух рычага КПП (обычно защелки или винты под декоративной накладкой). Отсоедините рычаг переключения передач от кулисы (часто требуется снять стопорное кольцо или шплинт и выбить палец). Под капотом снимите воздушный патрубок, идущий к дроссельному узлу, для лучшего доступа к верхней части КПП.

Этапы установки новой короткоходной кулисы

Подготовка автомобиля:
- Поставьте автомобиль на ровную площадку, зафиксируйте колеса противооткатными башмаками ("колодками").
- Приподнимите переднюю часть автомобиля домкратом и установите на надежные подпорки (козлы).
- Снимите защиту картера двигателя (при наличии).
Демонтаж старого механизма кулисы под капотом:
- Найдите место крепления кулисы к коробке передач (сверху КПП, ближе к аккумулятору).
- Отсоедините тросы привода сцепления от рычага на КПП (запомните или сфотографируйте положение!).
- Отсоедините тяги переключения передач от кулисы (снимите стопорные кольца/шплинты и выбейте пальцы).
- Открутите болты/гайки крепления корпуса кулисы к картеру КПП.
- Аккуратно снимите старую кулису в сборе.
Монтаж новой короткоходной кулисы:
- Смажьте посадочное место кулисы на КПП и пальцы тяг графитовой смазкой или Литолом-24.
- Установите новую короткоходную кулису на место старой, совместив посадочные отверстия с резьбовыми отверстиями на КПП.
- Наживите и равномерно затяните болты/гайки крепления корпуса кулисы к КПП (момент затяжки уточните в инструкции к кулисе).
- Подсоедините тяги переключения передач к новому рычагу кулисы, установите пальцы и зафиксируйте их новыми стопорными кольцами или шплинтами.
- Подсоедините тросы привода сцепления к рычагу на КПП в исходное положение.
Монтаж рычага в салоне:
- В салоне установите новый рычаг (идущий в комплекте с кулисой) на шток кулисы.
- Зафиксируйте рычаг на штоке (способ фиксации зависит от модели кулисы - шплинт, стопорное кольцо, болт).
- Установите на место пластиковый кожух рычага КПП.
Регулировка и проверка:
- Опустите автомобиль с подпорок.
- Обязательно отрегулируйте тяги переключения передач! Это критически важный этап. Процедура регулировки индивидуальна для каждой модели кулисы и подробно описана в ее инструкции. Обычно требуется выставить нейтральное положение рычага и обеспечить четкое включение всех передач без усилий и посторонних звуков.
- Тщательно проверьте ход рычага по всем передачам (включая заднюю) на заведенном и заглушенном двигателе. Ходы должны быть четкими, короткими, без заеданий и провалов. Передачи должны включаться без усилий.
- Установите на место воздушный патрубок под капотом и защиту картера (если снималась).

Инструмент	Назначение
Ключи, головки, трещотка	Откручивание/закручивание крепежа
Отвертки	Демонтаж кожухов, стопорных колец
Пассатижи	Снятие/установка стопорных колец, шплинтов
Домкрат, подпорки	Подъем и фиксация автомобиля
Молоток, пробой	Выбивание пальцев тяг (аккуратно!)
Смазка (Литол-24)	Смазка пальцев и посадочных мест

Регулировка тяги переключения передач

Точная регулировка тяги критична для четкого включения передач на короткоходной кулисе ВАЗ-2114. Она устраняет люфты рычага КПП, предотвращает самопроизвольное выключение скоростей и снижает износ синхронизаторов. Без корректной настройки даже модернизированная кулиса не обеспечит ожидаемого сокращения хода селектора.

Необходимость регулировки определяют по характерным признакам: тугое перемещение рычага, нечеткая фиксация передач (особенно задней), посторонние скрежещущие звуки при переключениях. Также процедура обязательна после замены тяг, картера сцепления или демонтажа КПП.

Порядок выполнения работ

Установите автомобиль на ровную площадку, зафиксируйте ручным тормозом
Откройте капот, снимите пластиковый кожух тяги переключения
Ослабьте контргайку на регулировочной муфте тяги (расположена между шарнирами)
Переведите рычаг КПП в нейтральное положение (строго перпендикулярно оси автомобиля)
Вращайте муфту тяги, добиваясь совпадения отверстий в кронштейне кулисы и штоке КПП
Зафиксируйте муфту контргайкой при правильном положении (штифт должен входить в отверстия без усилий)
Проверьте ход рычага на всех передачах, убедитесь в отсутствии заеданий

Ключевые требования: муфта регулируется только при выключенном двигателе. После затяжки контргайки проверьте отсутствие перекоса тяги – она должна двигаться свободно, без натяга. Обязательно проведите тест-драйв для контроля включения задней передачи и плавности переключений.

Настройка положения рычага КПП

Регулировка положения рычага КПП относительно водителя после установки короткоходной кулисы является важным этапом для достижения комфортной эксплуатации. Основная цель – установить рычаг в оптимальное положение по высоте и углу наклона, соответствующее антропометрическим данным водителя и обеспечивающее удобный доступ ко всем передачам.

Процедура регулировки выполняется на установленной кулисе с закрепленным рычагом переключения передач. Для доступа к регулировочным элементам необходимо снять декоративную обшивку (напольный тоннель) вокруг основания рычага КПП. Основным регулировочным элементом является гайка (или контргайка), фиксирующая рычаг на оси кулисы.

Процесс регулировки

Выполните следующие шаги для точной настройки:

Установите рычаг КПП в нейтральное положение (среднее положение между III/IV передачами).
Найдите гайку фиксации рычага на оси кулисы (обычно расположена под декоративной накладкой или в нижней части узла).
Ослабьте фиксирующую гайку с помощью соответствующего ключа (чаще всего на 13 мм). Не снимайте ее полностью.
Аккуратно перемещайте рычаг КПП вверх/вниз и изменяйте его угол наклона вперед/назад, подбирая наиболее удобное для вас положение.
Удерживая рычаг в выбранном оптимальном положении, надежно затяните фиксирующую гайку.

Ключевые моменты при настройке:

Проверка хода: После фиксации обязательно проверьте свободный ход рычага во всех направлениях (люфт не должен быть чрезмерным) и возможность четкого включения всех передач без усилий и зацепов за элементы салона.
Тест-драйв: Совершите пробную поездку. Обратите внимание на удобство переключений в динамике, особенно часто используемых передач (I, II, III, V, задняя).
Повторная регулировка: При необходимости (если положение неидеально или есть зацепы) ослабьте гайку и выполните корректировку снова.

Что регулируется	Цель регулировки	Инструмент
Высота рычага	Подобрать под длину руки водителя	Ключ (обычно 13мм)
Угол наклона	Обеспечить эргономичный хват и удобный доступ	Ключ (обычно 13мм)

Важное ограничение: Данная регулировка изменяет только положение рычага относительно водителя и его высоту/угол наклона. Она не влияет на физическую длину хода рычага между передачами – это определяется конструкцией самой короткоходной кулисы. Регулировка необходима для правильной эргономики после изменения геометрии узла.

Особенности эксплуатации после установки короткоходной кулисы

Основная особенность короткоходной кулисы заключается в существенном сокращении физического расстояния, которое проходит рычаг КПП при переключении передач. Это достигается за счет изменения геометрии рычагов в механизме. Следствием этого является заметное увеличение усилия, необходимого для перемещения рычага, особенно на "холодной" коробке передач или при быстром переключении.

Водителю необходимо адаптировать стиль переключения передач: движения должны быть более четкими, уверенными и направленными строго по необходимой траектории. Попытки переключать передачи легко, "одним пальцем", как на штатной кулисе, или применять излишнюю силу могут привести к невключению/невыключению передачи или даже повреждению синхронизаторов коробки. Крайне важно полностью выжимать сцепление перед каждым переключением.

Тонкости переключения передач

Особое внимание уделите включению задней передачи (R) и первой передачи:

Задняя передача (R): Часто требует более выраженного усилия и точного попадания в сектор. Не пытайтесь "продавить" рычаг. Если передача не включилась, верните рычаг в нейтраль, отпустите и снова выжмите сцепление, затем повторите попытку четким движением.
Первая передача: При трогании с места движение рычага должно быть плавным, но уверенным. Избегайте резких "дерганий".

Характеристики хода рычага:

Передача	Штатная кулиса (примерный ход, см)	Короткоходная кулиса (примерный ход, см)
Нейтраль -> 1-я	~10-12	~5-7
Нейтраль -> 2-я	~8-10	~4-6
Нейтраль -> 3-я	~6-8	~3-5
Нейтраль -> 4-я	~8-10	~4-6
Нейтраль -> 5-я	~10-12	~5-7
Нейтраль -> R	~12-15	~6-8

Рекомендации по эксплуатации:

Период притирки: Первые 500-1000 км после установки будьте особенно внимательны. Механизму и водителю нужно время для взаимной адаптации.
Качество масла в КПП: Используйте только рекомендованное производителем качественное масло (обычно GL-4 75W-90 или 80W-85). Недостаточно вязкое или старое масло усугубит тяжесть хода.
Плавность движений: Избегайте резких, дерганых переключений. Движения должны быть размеренными и точными.
Контроль состояния: Периодически проверяйте надежность крепления кулисы к кузову и коробке передач, состояние пыльников и тяг на предмет повреждений.

Распространенные ошибки и их последствия:

Неполное выжимание сцепления: Приводит к затрудненному включению передач, хрусту синхронизаторов, их ускоренному износу.
Приложение избыточного усилия: Может вызвать деформацию или поломку элементов самой кулисы, тяг или даже вилок переключения в коробке.
Неточное направление движения рычага: Становится причиной включения не той передачи (например, 3-й вместо 1-й), что опасно для двигателя и трансмиссии.
Игнорирование тяжелого хода на "холодную": Требует особенно аккуратного переключения до прогрева масла в КПП.

Диагностика неисправностей и их устранение

Основными симптомами неисправности короткоходной кулисы ВАЗ-2114 являются затрудненное включение передач (особенно задней), посторонние стуки под рычагом КПП, чрезмерный люфт рукоятки переключения и самопроизвольное выключение скоростей. Эти признаки указывают на износ или деформацию элементов механизма, что требует незамедлительной диагностики для предотвращения полного выхода узла из строя.

Диагностику начинают с визуального осмотра кулисы на подъемнике или эстакаде: проверяют целостность пластиковых втулок, состояние пальцев тяг, наличие смазки в шарнирах и деформацию рычагов. Обязательно оценивают свободный ход рукоятки переключения в поперечном и продольном направлениях – допустимый люфт не должен превышать 2-3 мм.

Распространённые неисправности и методы ремонта

Типовые проблемы и решения:

Затрудненное переключение передач:
1. Причина: износ пластиковых втулок тяги кулисы
2. Устранение: замена втулок с предварительной очисткой посадочных мест
Стук под рычагом КПП:
1. Причина: разрушение сферического наконечника штока кулисы
2. Устранение: установка нового штока с применением графитовой смазки
Самопроизвольное выключение передачи:
1. Причина: деформация реактивной тяги или ослабление крепления к кузову
2. Устранение: замена тяги или протяжка болтов кронштейна

Проверка регулировок после ремонта:

Параметр	Норма	Инструмент контроля
Ход рычага КПП	10-15 см от нейтрали	Линейка
Усилие переключения	3-5 кг	Ручной динамометр
Угол наклона рычага	5-7° от вертикали	Угломер

После замены элементов кулисы обязательна регулировка длины тяг: нейтральное положение рычага выставляется при отпущенной контргайке, после чего фиксируется стопорными болтами. Тестовый заезд должен подтвердить четкое включение всех передач без заеданий и посторонних шумов.

Обслуживание короткоходного механизма

Регулярно проверяйте состояние пыльников кулисы: разрывы или трещины приводят к попаданию грязи и ускоренному износу шарниров. Очищайте механизм от загрязнений при каждом ТО с помощью щётки и ветоши, уделяя внимание зоне под чехлом рычага переключения.

Каждые 15-20 тыс. км наносите специализированную смазку для ШРУСов (типа Liqui Moly LM47) на шаровые пальцы и вилки кулисы через технологические отверстия. Избегайте консистентных смазок – они провоцируют залипание на морозе. После обработки переключайте передачи 10-15 раз для равномерного распределения состава.

Контроль и регулировка

Диагностируйте люфты ежемесячно: качание рычага КПП в нейтрали более 5-10° требует регулировки. Затягивайте гайку фиксатора тяги под капотом только при чётко включённой нейтральной передаче. Проверяйте реакцию после коррекции – ходы должны быть минимальными без закусываний.

Осмотр пыльников: ежеквартально
Замена смазки: при каждом втором ТО
Регулировка тяг: при появлении люфтов
Диагностика втулок: каждые 50 тыс. км

Признак неисправности	Действие
Скрип/хруст при переключении	Срочная смазка узла
Затруднённый ход рычага	Проверка геометрии тяг
Самопроизвольное выключение передачи	Регулировка или замена кулисы

При замене пластиковых втулок используйте только термостойкие оригинальные детали – дешёвые аналоги деформируются от нагрева. После любого вмешательства проверяйте чёткость включения всех передач при работающем двигателе.

Список источников

Официальное руководство по ремонту и эксплуатации ВАЗ-2114. Тольятти: АвтоВАЗ, 2008 г.

Специализированные технические форумы: обсуждения конструкции и модернизации КПП ВАЗ-2114, опыт эксплуатации короткоходной кулисы.

Дополнительные материалы

Техническая документация производителей тюнинговых кулис (пример: SS-Engineering, JDF)
Статьи в автомобильных журналах: "За рулём", "Авторевю" (разборы трансмиссии переднеприводных ВАЗ)
Видеоинструкции по замене кулисы на YouTube-каналах авторемонтных мастерских
Мануалы сервисных центров Lada: протоколы диагностики неисправностей КПП
Отчёты владельцев ВАЗ-2114 о сравнительных тестах штатной и короткоходной кулисы

Дополнительные элементы	Назначение
Смазка для шарниров (типа ШРУС-4)	Обработка шаровых соединений при сборке
Демпферы вибрации	Снижение передаваемых на рычаг колебаний
