Кованые поршни для различных марок автомобилей

Статья обновлена: 18.08.2025

В мире высоких нагрузок и экстремальных температур двигателя кованые поршни становятся ключевым элементом надежности и производительности. В отличие от литых аналогов, они обеспечивают исключительную прочность и устойчивость к детонации, что критично для форсированных моторов.

Технология ковки создает плотную металлическую структуру, способную выдерживать давление в сотни атмосфер. Для владельцев спортивных, тюнингованных или тяжелонагруженных авто это означает возможность безопасного повышения мощности и долговечность даже в экстремальных условиях эксплуатации.

Производители предлагают решения под специфические требования различных марок – от европейских BMW, Mercedes-Benz и Volkswagen до американских Ford, Chevrolet и японских Toyota, Nissan, Subaru. Каждый комплект проектируется с учетом особенностей конкретного двигателя.

Принцип работы кованого поршня в ДВС

Кованый поршень функционирует идентично литым аналогам, преобразуя энергию сгорания топлива в механическую работу. При воспламенении топливовоздушной смеси в камере сгорания резко возрастающее давление толкает поршень вниз по цилиндру. Это движение через шатун передаётся на коленчатый вал, создавая вращательный момент.

Ключевое отличие кованого поршня заключается в уникальной металлургической структуре, полученной методом горячей штамповки. Пластическая деформация заготовки под высоким давлением формирует непрерывное расположение кристаллитов металла, что обеспечивает:

Повышенную прочность и устойчивость к механическим нагрузкам
Лучшее сопротивление усталости при циклическом воздействии высоких температур
Сниженную массу при сохранении жёсткости конструкции

Особенности работы в экстремальных условиях

В высокооборотистых и форсированных двигателях кованые поршни демонстрируют преимущества:

Параметр	Влияние на работу
Термостабильность	Минимальное тепловое расширение сохраняет стабильные зазоры в цилиндре
Детонационная стойкость	Выдерживает ударные волны при сгорании низкооктанового топлива
Упругость юбки	Амортизирует перекосы при работе на предельных оборотах

В процессе эксплуатации кованая конструкция обеспечивает стабильную компрессию за счёт сохранения геометрии канавок под поршневые кольца даже после термических перегрузок. Это критически важно для поддержания мощности и ресурса двигателя в турбированных системах и спортивных применениях.

Преимущества ковки перед литьём в производстве поршней

Кованые поршни обладают принципиально иной внутренней структурой материала по сравнению с литыми. В процессе ковки под высоким давлением металлическая заготовка не просто деформируется – её волокна вытягиваются и переориентируются в соответствии с формой будущего изделия. Это создаёт непрерывную и однородную зеренную структуру по всему объёму детали, исключая наличие скрытых раковин, газовых пузырей или рыхлых зон, характерных для литья.

Данная технология обеспечивает многократное увеличение усталостной прочности и сопротивления динамическим нагрузкам. Кованый металл демонстрирует превосходную пластичность – способность деформироваться без разрушения при критических нагрузках, что критически важно для поршней в форсированных двигателях. В отличие от хрупких литых аналогов, кованые изделия не раскалываются при детонации, а "сминаются", предотвращая катастрофическое разрушение мотора.

Ключевые эксплуатационные преимущества

Механическая прочность: Выше на 30-50% при тех же сплавах благодаря уплотнению структуры.
Теплостойкость: Лучшее рассеивание тепла в зоне колец и днища за счёт однородности материала.
Вес и надежность: Возможность уменьшения толщин стенок при сохранении прочности (на 15-20% легче литых).
Усталостная долговечность: Устойчивость к циклическим нагрузкам выше в 2-3 раза.

Критерий	Ковка	Литьё
Предел прочности	450-600 МПа	250-350 МПа
Относительное удлинение	12-20%	1-5%
Плотность структуры	Бездефектная	Риск микропор

Для гоночных двигателей и тюнинга ключевым фактором становится предсказуемость поведения кованых поршней при сверхнагрузках. Их конструкция допускает радикальное снижение высоты юбки и применение облегчённых поршневых пальцев, что невозможно для литых деталей без потери надёжности. При этом ковка технологически сложнее – требует прецизионной штамповки и последующей механообработки, что объясняет более высокую стоимость.

Современные алюминиевые сплавы (4032, 2618) в сочетании с ковкой позволяют достичь уникального баланса: прочности стали при весе алюминия. Такие поршни сохраняют геометрию при длительном контакте с раскалёнными газами, обеспечивая стабильную компрессию даже после тысяч километров в максимальных режимах работы двигателя.

Сталь против алюминиевых сплавов: выбор материала

Стальные кованые поршни отличаются исключительной прочностью и износостойкостью, особенно при экстремальных нагрузках. Их высокая термостойкость позволяет выдерживать пиковые температуры в камере сгорания без потери структурной целостности, что критично для сильнофорсированных двигателей с наддувом или закисью азота. Однако значительная масса стали увеличивает инерционные нагрузки на шатунно-поршневую группу, ограничивая максимальные обороты.

Алюминиевые сплавы (чаще 4032 или 2618) обеспечивают существенное снижение веса – до 30% легче стальных аналогов, улучшая приемистость и снижая вибрации. Высокая теплопроводность алюминия способствует равномерному отводу тепла от юбки и колец, уменьшая риск задиров. Но при равной прочности алюминиевые поршни требуют большего зазора в цилиндре из-за теплового расширения, а ресурс в агрессивных условиях может уступать стали.

Ключевые аспекты выбора

Критерий	Сталь	Алюминиевый сплав
Предельная прочность	Выше на 15-25%	Достаточная для большинства задач
Тепловое расширение	Низкое (стабильные зазоры)	Высокое (требует точного расчёта)
Теплоотвод	Умеренный	Оптимальный
Вес	Значительный	Минимальный
Стоимость обработки	Выше из-за твёрдости	Ниже

Области применения:

Сталь: Дизели высокого давления (HD), drag-рейсинг с мощностью 1000+ л.с., мотоциклетные моторы с наддувом.
Алюминий: Бензиновые атмосферные и турбодвигатели (до 800 л.с.), дрэг-стрит, ралли, тюнинг седанов (Mitsubishi Lancer Evo, Subaru WRX STI).

Для немецких премиум-марок (BMW M, Mercedes-AMG) чаще применяют алюминиевые кованые поршни, балансируя между нагрузкой и оборотами. В коммерческом транспорте (MAN, Scania) доминирует сталь из-за ресурса. Критичен учёт давления наддува: при 2.5+ бара сталь предпочтительна даже для японских турбомоторов (Nissan GT-R).

Как кованые поршни повышают надежность двигателя

Кованые поршни изготавливаются методом горячей штамповки под высоким давлением, что принципиально меняет внутреннюю структуру металла. В отличие от литых аналогов, деформированные под прессом кристаллические решетки образуют непрерывные волокна, повторяющие контуры изделия. Это устраняет микропустоты и скрытые дефекты, характерные для литья, создавая монолитную, однородную заготовку с высокой плотностью.

Такая технология обеспечивает исключительную прочность и сопротивляемость усталостным нагрузкам. Материал становится менее хрупким и гораздо лучше переносит циклические удары, вибрации и резкие перепады температур внутри камеры сгорания. Это фундаментально снижает риск критических повреждений вроде расколов юбки, разрушения перемычек между кольцами или отрыва днища даже при экстремальных режимах работы мотора.

Ключевые факторы надежности

Основные преимущества кованой конструкции:

Предельная прочность на разрыв и сжатие: выдерживают детонацию и сверхвысокие степени сжатия без разрушения.
Повышенная усталостная стойкость: устойчивы к микротрещинам при длительных высоких оборотах.
Минимальное тепловое расширение: точнее сохраняют зазоры в цилиндрах, снижая риск заклинивания.
Оптимальная теплопроводность: эффективнее отводят тепло от днища, защищая кольца и масло от перегрева.

Для наглядности сравним критические параметры:

Характеристика	Литые поршни	Кованые поршни
Предел прочности	Средний	Высокий (+30-50%)
Сопротивление ударным нагрузкам	Низкое	Крайне высокое
Температурная стабильность	Ограниченная	Превосходная

Итоговая надежность проявляется в кратном увеличении ресурса под нагрузкой, способности безотказно работать в форсированных и турбированных двигателях, а также в снижении риска катастрофического отказа из-за механических повреждений поршневой группы. Это делает их обязательным элементом для гоночных авто, тюнинга и тяжелых условий эксплуатации.

Запас прочности для форсированных моторов

Кованые поршни критически важны для форсированных двигателей благодаря структурной целостности, достигаемой методом горячей штамповки. Эта технология формирует непрерывные металлические волокна, что устраняет слабые зоны, характерные для литых аналогов. Микроструктура сплава становится плотной и однородной, обеспечивая сопротивление усталости металла при длительных экстремальных нагрузках.

При тюнинге двигателя с наддувом или высокими оборотами стандартные поршни склонны к разрушению юбок, прогару днища или задирам. Ковка же сохраняет геометрическую стабильность поршня при температурах свыше 300°C и давлении в цилиндрах до 200 бар. Материалы вроде авиационного алюминия 2618 или 4032 сочетают низкий коэффициент теплового расширения с пределом прочности до 450 МПа, что гарантирует отсутствие деформации в агрессивной среде камеры сгорания.

Ключевые аспекты надежности

Толщина элементов: Усиленные перемычки под кольца (до 7 мм) и массивное днище поглощают детонационные удары
Термообработка: Закалка T6/T7 увеличивает твердость до 120 HB без потери пластичности
Контроль расширения: Никелевые вставки в канавках верхних колец предотвращают задиры при тепловом ударе

Параметр	Литые поршни	Кованые поршни
Предел прочности	180-220 МПа	380-450 МПа
Рабочая температура	до 250°C	до 400°C
Допустимое давление	до 120 бар	до 200 бар

Для спортивных применений обязательна индивидуальная балансировка комплекта с точностью до 0,5 г. Это снижает вибрации на оборотах выше 8 000 мин⁻¹. Проектирование поршневых пальцев плавающего типа с бронзовыми втулками исключает заклинивание при разнородном тепловом расширении стальной гильзы и алюминиевого поршня.

Расчет запаса прочности ведется с коэффициентом 1,8-2,2 от пиковой мощности мотора
Топливозависимые моторы требуют поршней с купольной конструкцией, компенсирующей степень сжатия
На моторах с закисью азота обязательны экранированные масляные каналы кольцевой зоны

Термическая обработка: закалка и старение

После ковки поршней выполняется закалка – нагрев до температуры 500-530°C с последующим резким охлаждением в воде или масле. Это формирует перенасыщенный твердый раствор алюминия, повышая твердость материала. Недостаточная скорость охлаждения или отклонения температурного режима приводят к неполному растворению легирующих элементов и снижению прочности.

Старение (искусственное состаривание) завершает процесс: закаленные заготовки выдерживают при 150-200°C в течение 8-20 часов. При этом из перенасыщенного раствора выделяются упрочняющие фазы (например, Mg₂Si в сплавах Al-Si). Точный контроль времени и температуры критичен – перестаривание вызывает коагуляцию частиц и падение прочности, а недодержка не обеспечивает оптимального упрочнения.

Влияние обработки на эксплуатационные свойства

Правильно проведенные закалка и старение обеспечивают:

Предел прочности до 330-380 МПа для сплавов 4032/2618
Твердость поверхности 120-140 HB
Микроструктуру с равномерно распределенными упрочняющими частицами

Типичные параметры для популярных сплавов:

Сплав	Температура закалки (°C)	Температура старения (°C)
2618 (Audi, BMW)	530 ±5	190-200
4032 (Toyota, Nissan)	500-510	170-180
АК12 (ВАЗ, ГАЗ)	515-525	165-175

Особое внимание уделяется сквозной прокаливаемости – неравномерная твердость по сечению юбки провоцирует трещины под нагрузкой. Для контроля используют:

Твердомеры Бринелля с шариком 2.5 мм
Металлографический анализ распределения интерметаллидов
Испытания на ударную вязкость образцов из зоны пальцевых отверстий

Ошибки термической обработки проявляются при эксплуатации: недокал вызывает пластическую деформацию бобышек, а пережог приводит к межкристаллитной коррозии в канавках колец. Для спортивных двигателей применяют многоступенчатое старение, создающее наноструктурированную матрицу с повышенной термостойкостью.

Конструкция юбки кованого поршня

Юбка поршня – нижняя часть, направляющая движение в цилиндре и воспринимающая боковые усилия от шатуна. В кованых поршнях её конструкция оптимизирована под высокие механические и термические нагрузки, характерные для форсированных двигателей. Ковка позволяет создавать сложные формы с локальным упрочнением и точным контролем распределения массы.

Ключевая особенность – применение асимметричной или бочкообразной формы юбки. Это компенсирует тепловое расширение и неравномерный износ цилиндра, обеспечивая стабильный зазор в рабочем диапазоне температур. Толщина стенок варьируется: утолщённые зоны у бобышек шатуна повышают прочность, а тонкие участки снижают инерционную массу.

Конструктивные решения:

Термокомпенсационные прорези: Вертикальные разрезы снижают риск заклинивания при нагреве, поглощая деформации.
Антифрикционное покрытие: Графит или дисульфид молибдена наносится на юбку для уменьшения трения в момент холодного пуска.
Омега-образный вырез: Специальная выемка в нижней части снижает вес и минимизирует контакт с противовесами коленвала.

Элемент	Материал/Обработка	Назначение
Боковая поверхность	Анодирование, микроканавки	Удержание масляной плёнки, защита от задиров
Зона бобышек	Упрочнённая сталь (ковка)	Повышение стойкости к ударным нагрузкам

Расчёт тепловых зазоров: Зазор между юбкой и цилиндром точнее контролируется благодаря стабильности кованого сплава.
Снижение шума: Жёсткая конструкция уменьшает стук поршня при изменении направления движения.
Адаптация под тип двигателя: В атмосферных моторах юбка длиннее для стабилизации, в турбированных – короче для минимизации потерь на трение.

Профиль поршневого пальца в кованых моделях

Поршневой палец в кованых поршнях подвергается экстремальным нагрузкам, что требует особого подхода к его геометрии и материалам. Оптимизированный профиль напрямую влияет на распределение напряжений, износостойкость и долговечность всего узла. В отличие от литых аналогов, кованые конструкции позволяют реализовать сложные формы пальца, снижающие концентрацию напряжений в критических зонах при высоких оборотах и детонации.

Форма пальца в кованых поршнях проектируется с учетом специфики работы двигателя: степени форсировки, тепловых режимов и динамических нагрузок. Профиль напрямую определяет площадь контакта с бобышками поршня и верхней головкой шатуна, влияя на стабильность масляной пленки и величину зазоров. Это требует прецизионных расчетов методом конечных элементов (FEA) для прогнозирования деформаций.

Ключевые особенности профилей

Современные кованые поршни используют три основных типа профилирования пальцев:

Бочкообразная форма – диаметр плавно увеличивается от краев к центру для компенсации изгибающих нагрузок и предотвращения задиров
Конический профиль – сужение к середине снижает трение при перекосах шатуна в зоне ВМТ
Комбинированная геометрия – сочетание коничности и бочкообразности для гоночных двигателей с экстремальными нагрузками

Дополнительные решения для снижения массы и повышения надежности:

Асимметричные фаски на внутренних кромках отверстия для перераспределения напряжений
Сферическая обработка торцевых частей для улучшения смазки в зоне контакта со стопорными кольцами
Оптимизация толщины стенок с утолщением в центральной части на 15-20% по сравнению с краями

Особенности установки поршневых колец

Правильная установка поршневых колец на кованые поршни требует повышенного внимания к зазорам. Обязательно проверьте тепловой зазор (в замке) каждого кольца в номинальном цилиндре, используя щуп, и сравните с требованиями производителя поршней. Кованые поршни часто имеют специфичные допуски, отличающиеся от литых.

Используйте специализированный инструмент для монтажа колец во избежание деформации или надлома. Кольца должны входить в канавки поршня без усилия, но с минимальным боковым зазором. Особое внимание уделите ориентации элементов: компрессионные кольца обычно имеют маркировку "TOP", а маслосъемное кольцо требует точной сборки решетки и расширителя.

Ключевые этапы и требования

Подготовка колец и канавок: Обезжирьте все компоненты. Убедитесь в чистоте и отсутствии задиров в канавках кованого поршня.
Фазировка замков: Расположите замки колец под углом 120°-180° друг к другу, избегая совпадения с осью поршневого пальца и зонами нагрузки цилиндра.
Монтаж маслосъемного кольца: Сначала установите осевой расширитель, затем радиальные пластины. Проверьте свободу вращения элементов.

Важно: Никогда не допускайте перекоса колец при надевании на поршень. Применяйте конусные оправки при вводе поршневой группы в цилиндр для защиты кромок колец и зеркала гильзы.

Тип кольца	Критичный параметр	Типичное значение*
Верхнее компрессионное	Тепловой зазор	0.20-0.40 мм
Маслосъемное	Осевой зазор в канавке	0.02-0.07 мм

*Точные данные указывает производитель поршней для конкретной модели двигателя

После установки проверьте легкость вращения колец в канавках пальцем.
Смажьте кольца моторным маслом перед сборкой.
Избегайте использования бывших в употреблении колец на новых кованых поршнях.

Специфика обработки канавок под кольца

Точность геометрии канавок – критический фактор для работы кованого поршня. Поскольку кованые заготовки обладают повышенной плотностью металла и сложной внутренней структурой волокон, традиционные методы токарной обработки часто недостаточны. Требуется применение прецизионного оборудования (например, ЧПУ-станков с алмазным инструментом) для достижения минимальных допусков по ширине, глубине и параллельности стенок. Отклонение даже на 0,01 мм может привести к нарушению теплового зазора колец, их закоксовыванию или поломке.

Особое внимание уделяется чистоте поверхности дна канавки и радиусам в углах. Шероховатость не должна превышать Ra 0,4 мкм, чтобы исключить локальные перегревы и микротрещины. Радиусы закруглений тщательно контролируются: слишком острый угол создает концентраторы напряжений, а чрезмерно большой – нарушает прилегание кольца. Для компенсации разницы КТР алюминиевого сплава поршня и стальных колец в верхней канавке часто формируют бочкообразный профиль или микронную конусность.

Ключевые аспекты технологии

Многоступенчатая обработка: Черновая, чистовая и финишная проточка с уменьшением подачи на каждом этапе для минимизации деформации.
Контроль твердости: Обработка ведется до финальной термообработки поршня, но с учетом последующей усадки материала.
Адаптация под тип колец: Для низкотемпературных молибденовых колец канавки делают уже, чем под чугунные, с усиленной полировкой.

Параметр	Типичное значение	Допуск
Ширина верхней канавки	1,2–1,5 мм	±0,015 мм
Глубина канавки	3,0–5,0 мм	±0,02 мм
Радиус закругления	0,1–0,3 мм	+0,05 / -0 мм

Для гоночных двигателей применяют дополнительные технологии: нанесение твердосплава на боковины канавок плазменным напылением, фрезерование дренажных отверстий в маслосъемных канавках или создание асимметричного профиля для принудительного скручивания кольца. Это требует индивидуальных расчетов под конкретную степень форсировки и тип топлива.

Требования к смазке при использовании кованых поршней

Кованые поршни эксплуатируются в условиях экстремальных температур и механических нагрузок, особенно в форсированных двигателях. Это требует от моторного масла повышенной термической стабильности и устойчивости к деградации при длительном воздействии температур свыше 250°C в зоне поршневых колец.

Уменьшенные зазоры и специфическая геометрия кованых поршней повышают риск масляного голодания и задиров при недостаточных смазывающих свойствах. Несоответствие масла рекомендованным параметрам может привести к ускоренному износу юбки поршня, залеганию колец и снижению компрессии.

Критичные параметры моторных масел

Вязкость по SAE: Обязательное соответствие допускам производителя двигателя. Для большинства тюнинговых моторов рекомендуются масла класса 5W-40, 5W-50 или 10W-60
Пакет присадок: Повышенное содержание противоизносных (цинк, фосфор) и моющих компонентов. Минимальный уровень ZDDP – 1200 ppm
Индекс вязкости: Не менее 160 для стабильности масляной пленки при пиковых температурах

Тип двигателя	Рекомендуемые стандарты	Особые требования
Бензиновые турбо (VAG, BMW)	VW 504.00/507.00, BMW LL-04	Низкое содержание сульфатной золы (<0.8%)
Атмосферные высокооборотные (Honda, Subaru)	API SN/SP, ILSAC GF-6	Усиленная защита от задиров при 8000+ об/мин
Дизельные (Mercedes, VAG TDI)	MB 229.52, VW 507.00	Высокая стойкость к сажевому загрязнению

Интервалы замены масла сокращаются на 30-40% по сравнению со штатными поршнями. Обязательно применение термостабильных масляных фильтров с байпасным клапаном высокого давления. Для двигателей с сухим картером требуется специализированная композиция с повышенной аэрационной стойкостью.

Расчет теплового зазора для кованого поршня

Тепловой зазор между поршнем и стенкой цилиндра критически важен для надежной работы двигателя, особенно при использовании кованых поршней. Недостаточный зазор приводит к задирам и заклиниванию при тепловом расширении, а чрезмерный – к повышенному шуму, стукам и ускоренному износу. Для кованых поршней этот параметр требует особого внимания из-за уникальных характеристик материала.

Кованые алюминиевые сплавы, в отличие от литых, обладают более низким коэффициентом теплового расширения (КТР), но их поведение зависит от конкретного состава сплава и технологии ковки. Точный расчет зазора должен учитывать не только КТР поршня и блока цилиндров, но и рабочие температуры, конструкцию юбки поршня, тип двигателя (атмосферный, турбированный) и планируемые нагрузки.

Ключевые факторы расчета

Коэффициент теплового расширения (КТР) материалов: Измеряется в мм/мм°C. Требуются точные данные от производителя поршня для конкретного сплава и КТР блока цилиндров (чугун, алюминий с гильзами).
Диаметр цилиндра: Измеряется при температуре ~20°C с высокой точностью (обычно в верхней, средней и нижней части цилиндра).
Рабочая температура поршня: Зависит от точки замера (юбка, зона колец), мощности двигателя, системы охлаждения и режима эксплуатации. Определяется термопарами или берется из инженерных справочников.
Конструкция поршня: Форма юбки (бочкообразная, коническая), наличие терморегулирующих вставок, компенсационных прорезей – все влияет на фактическое расширение.

Тип двигателя / Режим	Рекомендуемый зазор (примерный диапазон)	Особые требования
Атмосферный, стрит	0.05% - 0.07% от диаметра цилиндра	Стандартные нагрузки, умеренные температуры
Турбированный / Форсированный	0.07% - 0.10% от диаметра цилиндра	Учет повышенного нагрева и детонационных нагрузок
Гоночный (максимальные нагрузки)	0.10% - 0.13% от диаметра цилиндра	Приоритет предотвращения заклинивания

Формула базового расчета:

Тепловой зазор (холодный) = (КТР_поршня × ΔT_поршня × D) - (КТР_блока × ΔT_блока × D)

Где: D – номинальный диаметр цилиндра, ΔT – разница между рабочей температурой и температурой при измерении (~20°C). К полученному значению добавляется конструкционный допуск (обычно 0.01-0.03 мм) для компенсации погрешностей и обеспечения смазки.

Важно: Данная формула дает ориентир. Производители кованых поршней всегда предоставляют специфические рекомендации по зазору для каждой модели, основанные на стендовых испытаниях. Строго следуйте этим инструкциям! Измерение конечного зазора проводится микрометром (поршень) и нутромером (цилиндр) при строго контролируемой температуре 20-25°C.

Методы балансировки поршневой группы

Балансировка поршневой группы критически важна для стабильной работы двигателя. Она минимизирует вибрации, снижает нагрузки на подшипники коленвала и предотвращает преждевременный износ компонентов. Несбалансированные узлы провоцируют ускоренную деградацию масляной плёнки и повышают риск механических повреждений.

Балансировка кованых поршней требует особой точности из-за их уменьшенных допусков по массе. Основные методы включают подбор компонентов по весу, механическую обработку и компенсацию дисбаланса. Каждый подход имеет специфические требования к оборудованию и технологиям.

Технологии балансировки

Ключевые методики:

Индивидуальный подбор по массе (селективная сборка): Поршни, пальцы и шатуны группируются по градациям веса с точностью до 0.1–0.5 г. Для кованых изделий часто требуются прецизионные электронные весы.
Механическая коррекция: Удаление металла фрезерованием с неответственных зон:
- Бобышек поршня
- Нижней юбки
- Торцевых частей шатунных крышек
Динамическая балансировка коленвала: Установка компенсационных грузов на щёки коленчатого вала после вращения на балансировочном стенде. Требует учёта массы всех элементов ЦПГ.

Этапы комплексной балансировки:

Взвешивание каждого поршня с пальцем и кольцами
Корректировка массы шатунов (в сборе с втулками и подшипниками)
Расчёт общего дисбаланса по цилиндрам
Финишная балансировка коленвала с маховиком и сцеплением

Метод	Точность	Оборудование
Селективная сборка	±0.2 г	Прецизионные весы
Фрезерование	±0.05 г	ЧПУ-станки
Динамическая компенсация	0.1 г·см	Балансировочный стенд

Для гоночных двигателей применяется поцилиндровая балансировка, где общая масса деталей каждого цилиндра выравнивается относительно остальных. При использовании кованых поршней из алюминиевых сплавов (2618, 4032) учитывают разницу в плотности материала относительно штатных компонентов.

Подбор шатунов под кованые поршни

При замене штатных поршней на кованые критически важно правильно подобрать шатуны, так как их геометрия и прочностные характеристики напрямую влияют на работу двигателя. Несоответствие длины шатуна или посадочных размеров приведёт к нарушению фаз газораспределения, ускоренному износу цилиндропоршневой группы и даже механическим повреждениям.

Ключевым параметром является длина шатуна (измеряется между центрами верхней и нижней головок). Она должна строго соответствовать проекту двигателя, чтобы сохранить степень сжатия и высоту камеры сгорания. Использование укороченных или удлинённых шатунов без перерасчёта параметров мотора недопустимо.

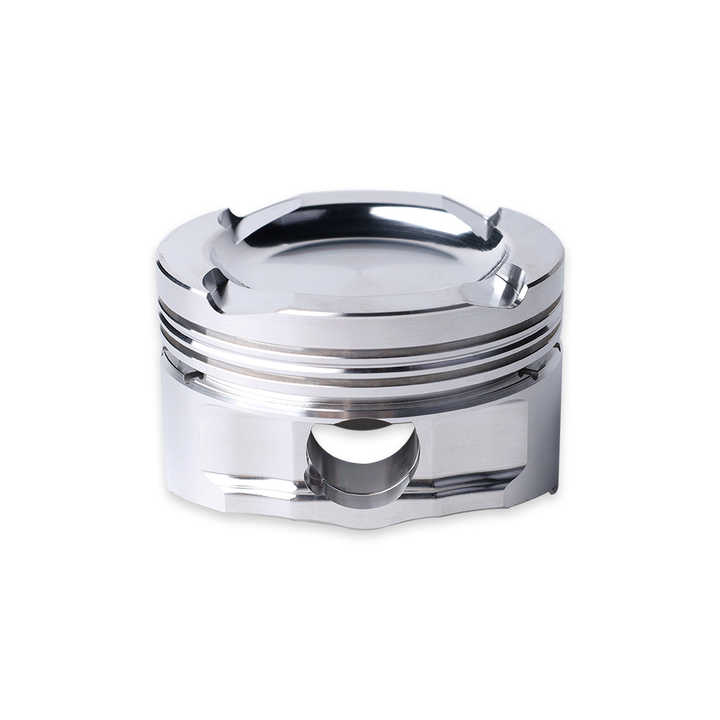

Основные критерии выбора

При подборе учитывайте следующие аспекты:

Материал шатуна: Для форсированных моторов обязательны стальные шатуны (4340M, 300M) вместо чугунных или титановых. Они выдерживают высокие нагрузки при работе с коваными поршнями.
Тип пальца: Совпадение посадочного диаметра верхней головки шатуна с поршневым пальцем (плавающий или фиксированный). Необходима точная калибровка зазоров.
Вес шатунной группы: Требуется балансировка коленвала с учётом массы новых шатунов и поршней. Разброс веса в комплекте не должен превышать 1-2 грамма.

Обязательные замеры перед установкой:

Параметр	Инструмент	Допуск
Соосность головок шатуна	Оправка и индикатор	≤0.05 мм
Зазор в верхней головке	Нутромер	По спецификации поршня
Ширина нижней головки	Микрометр	Соответствие шейке коленвала

Важно! Для тюнинговых сборок используйте шатуны одного производителя с поршнями (например, Wiseco + Eagle, JE Pistons + Carrillo). Это гарантирует совместимость по нагрузкам и температурным расширениям. При сомнениях консультируйтесь с технической поддержкой бренда, предоставив модель двигателя и каталожные номера компонентов.

Особенности для атмосферных двигателей

Кованые поршни в атмосферных двигателях проектируются с акцентом на снижение инерционных нагрузок и повышение отзывчивости. Уменьшенная масса изделий позволяет мотору быстрее раскручиваться до высоких оборотов, критически важных для получения максимальной мощности без турбонаддува. Конструкторы минимизируют высоту юбки и толщину колец, сохраняя при этом прочность стальных вставок в области канавок.

Геометрия огневого пояса оптимизируется под особенности горения топливно-воздушной смеси в условиях естественного всасывания. Форма днища (чаще плоская или неглубокий купол) обеспечивает равномерное распределение пламени и снижает риск детонации. Термические зазоры рассчитываются с учетом менее агрессивного теплового режима по сравнению с форсированными турбомоторами, что предотвращает задиры.

Ключевые инженерные решения:

Материал сплава: Используются алюминиевые композиты с повышенным содержанием кремния (4032) для лучшей износостойкости при умеренных температурах.
Система охлаждения: Масляные каналы под кольцами проектируются с учетом меньшего тепловыделения, но сохраняют функцию отвода избыточного тепла от наиболее нагруженных зон.
Упрочнение юбки: Нанесение графитового или твердосмазочного покрытия снижает трение при холодном пуске и в режиме частичных нагрузок.

Параметр	Особенность для атмосферных ДВС	Эффект
Толщина днища	Умеренная (тоньше, чем у турбо-версий)	Снижение общей массы + улучшение теплоотвода
Расположение пальца	Смещение вверх на 2-3% от высоты поршня	Уменьшение боковых нагрузок на цилиндр
Профиль юбки	Асимметричный с зонами уменьшенного контакта	Снижение механических потерь на трение

Вариативность компрессионной высоты позволяет адаптировать поршни под разные степени сжатия без изменения геометрии ГБЦ. При сборке особое внимание уделяется подбору зазора между юбкой и стенкой цилиндра: чрезмерный приведет к стукам, недостаточный – к заклиниванию при термическом расширении.

Настройка кованых поршней под турбонаддув

Конструкция кованого поршня для турбомотора требует специфических инженерных решений, направленных на компенсацию экстремальных нагрузок. Ключевой аспект – расчет прочности юбки и днища, которые испытывают давление до 200 бар и температуры свыше 300°C. Инженеры корректируют толщину перемычек под кольца и форму бобышек шатуна, чтобы предотвратить деформацию при детонации.

Геометрия компрессионной высоты (Distance From Wrist Pin to Crown) уменьшается на 0.5-2.0 мм относительно атмосферных аналогов для снижения механических напряжений. Одновременно увеличивается зазор между поршнем и стенкой цилиндра – это критично для компенсации теплового расширения алюминиевого сплава при работе под нагрузкой. Точные значения определяются на основе теплового моделирования конкретного двигателя.

Особенности доработки колец и материалов

Система поршневых колец адаптируется под высокое давление картерных газов:

Верхнее кольцо – выполняется из высокопрочного чугуна с плазменным напылением молибдена (MoCoating) или керамики
Конфигурация колец – применяется бочкообразный профиль для улучшения прилегания к стенкам цилиндра под деформацией
Маслосъемные кольца – уменьшенная радиальная высота для снижения трения без потери эффективности

Параметр	Атмосферный ДВС	Турбированный ДВС
Зазор юбки (мм)	0.03-0.05	0.06-0.10
Толщина днища (мм)	7-9	9-12
Угол замка колец	180°	120°-140°

Термообработка поршней включает искусственное старение T6 для стабилизации кристаллической решетки. Дополнительно наносятся защитные покрытия: анодирование юбки снижает износ, а керамика на днище (Thermal Barrier Coating) уменьшает теплопередачу на 15-20%. Для гоночных применений внедряются охлаждающие каналы за маслосъемным кольцом, куда форсунки подают масло под давлением 6-8 бар.

Расчет прочности методом FEA-анализа с имитацией пикового давления
Оптимизация веса – балансировка с шатуном в пределах 0.5 грамма
Испытания на детонационную стойкость при искровом опережении 15°-20°

Работа с закисью азота (NOS)

При использовании NOS в двигателе резко возрастают тепловые и механические нагрузки на поршневую группу. Температура сгорания топливно-воздушной смеси увеличивается на 200-300°C, а давление в цилиндрах может превысить 200 бар. Штатные литые поршни не рассчитаны на такие экстремальные условия – микротрещины, оплавление перемычек или полное разрушение становятся реальными рисками.

Кованые поршни из авиационного алюминия (сплавы 2618/4032) критически важны для нитросных систем. Их многослойная кристаллическая структура, созданная горячей штамповкой, обеспечивает:

Предельную прочность – сопротивление ударным нагрузкам в 3-5 раз выше литых аналогов
Термостабильность – минимальное тепловое расширение при локальном нагреве
Контролируемую деформацию – сохранение геометрии юбки под нагрузкой

Особенности конфигурации поршней под NOS

Конструкция кованых поршней для закиси азота включает специфические доработки:

Элемент	Особенности	Назначение
Компрессионная высота	Уменьшена на 15-20%	Снижение нагрузки на шатунные шейки
Перемычки под кольца	Утолщены на 30-40%	Защита от прогорания при детонации
Жаровый пояс	Анодированное покрытие	Термобарьерная защита верхней части

Для разных марок требуются индивидуальные решения. Например:

Для Honda B-Series – усиленные бобышки шатунных втулок
В двигателях VAG EA888 – асимметричная форма юбки против задиров
У Ford Ecoboost – кованые поршни с укороченным пальцем для компенсации вибраций

Монтаж нитросных форсунок обязательно согласуется с геометрией выемок в поршне – расстояние от края выемки до стенки цилиндра не должно быть менее 3.5 мм. Игнорирование этого правила ведет к прогару при впрыске NOS на высоких оборотах.

Особенности кованых поршней для двигателей Toyota серий JZ и AZ

Для двигателей серии JZ (1JZ/2JZ) кованые поршни проектируются с учетом высоких нагрузок при экстремальном форсировании. Ключевой акцент делается на усилении конструкции юбки и бобышек шатуна, так как эти моторы часто работают с турбонаддувом давлением свыше 2 бар. Особое внимание уделяется термостабильности сплава – используются алюминиевые композиции с добавлением кремния и меди, сохраняющие прочность при температурах до 450°C. Толщина днища увеличивается на 15-20% по сравнению со штатными решениями для противодействия детонации на высоких оборотах (7000+ об/мин).

В двигателях серии AZ (1AZ/2AZ) кованые поршни требуют оптимизации под особенности алюминиевого блока с открытой рубашкой охлаждения. Конструкторы фокусируются на снижении массы при сохранении прочности – юбка выполняется короче, а высота компрессионной части уменьшается на 8-12%. Критически важна точная калибровка тепловых зазоров из-за склонности блока к деформациям при перегреве. В поршнях для AZ-FSE применяются специальные выточки под непосредственный впрыск топлива и усиленные маслосъемные кольца для предотвращения закоксовывания.

Сравнительные характеристики

Параметр	JZ	AZ
Типовая форма днища	Глубокий dome (купол)	Плоский/неглубокий dome
Усиление зон	Бобышки шатуна + нижняя юбка	Кольцевая зона + поршневой палец
Тепловые зазоры	0.08-0.12 мм	0.12-0.15 мм
Специфика обработки	Анодирование поверхности	Графитовое покрытие юбки

Критические отличия при установке:

Для JZ обязательна хонинговка цилиндров под жесткую посадку
В AZ требуется контроль деформации постелей коленвала после расточки
Только для JZ-GTE: балансировка шатунно-поршневой группы с точностью 0.5 г

Рекомендуемые материалы:

JZ: Сплав 4032 (12% кремния) для турбо-версий
AZ: Сплав 2618 с молибденовыми добавками
Для гоночных сборок JZ: биметаллические втулки пальца

Подбор под турбомоторы Nissan RB и SR

Турбированные двигатели Nissan RB и SR подвергаются экстремальным тепловым и механическим нагрузкам, особенно в условиях повышенного давления наддува. Стоковые литые поршни быстро достигают предела прочности, что чревато разрушением юбок, задирами цилиндров или прогаров днища при интенсивной эксплуатации или тюнинге. Кованые поршни становятся обязательным элементом для надежной работы форсированных моторов.

При подборе учитывают специфику каждого семейства: RB серии (RB20, RB25, RB26) с их чугунным блоком и высокой ремонтопригодностью, а также более компактные и легкие SR (SR16, SR18, SR20) с алюминиевым блоком. Ключевыми параметрами являются требуемая степень сжатия, планируемое давление турбины, тип топлива и целевая мощность, напрямую влияющие на геометрию и материал поршневой группы.

Критерии выбора и особенности

Для моторов RB (особенно RB26DETT) критично контролировать тепловое расширение из-за высокой склонности к детонации. Поршни выбирают с усиленными бобышками и терморегулирующими вставками под верхнее компрессионное кольцо. Оптимальны сплавы 4032 или 2618 – первый для "уличных" проектов (меньше зазоры, тише работа), второй – для гоночных (максимальная жаропрочность). Форма днища зависит от камеры сгорания ГБЦ и целевой компрессии (часто 8.0:1–8.5:1).

В SR20DET особое внимание уделяют весу для снижения инерционных нагрузок на высоких оборотах. Популярны облегченные конструкции с укороченной юбкой и усиленным пальцем. Требуется точный расчет зазоров в алюминиевом блоке (больше, чем у RB) для предотвращения заклинивания при прогреве. Для высокооборотных build'ов (свыше 8000 об/мин) предпочтительны поршни из 2618 сплава с масляным охлаждением (nozzle jets).

Обязательные параметры при заказе:

Диаметр цилиндра (с учетом расточки блока, например 87mm для RB26)
Ход коленвала (для расчета высоты компрессии)
Длина шатуна
Тип поршневого пальца (плавающий, запрессованный; диаметр)
Требуемая степень сжатия (определяет форму днища)

Популярные производители для RB/SR:

CP-Carrillo (баланс цены и качества, кастомные конфигурации)
JE Pistons (широкий ассортимент под специфичные задачи)
Mahle Motorsport (высокоточные, с улучшенным теплоотводом)
Wiseco (доступные решения для среднего тюнинга)
Tomei (специализация на японских моторах, готовые комплекты)

Характеристика	Nissan RB	Nissan SR
Тип блока	Чугун	Алюминий
Рекомендуемый сплав	4032 (street), 2618 (race)	2618 (чаще)
Особенности конструкции	Усиленные бобышки, термовставки	Облегченная юбка, усиленный палец
Типичная степень сжатия (турбо)	8.0:1 – 9.0:1	8.5:1 – 9.5:1

Специфика для моторов Subaru EJ и FA

Кованые поршни для моторов Subaru EJ и FA требуют особого подхода из-за уникальной конструкции оппозитных двигателей. Основное внимание уделяется компенсации теплового расширения при горизонтальном расположении цилиндров, а также минимизации зазоров для предотвращения стука "пальцев" (piston slap) на холодную. Критически важен точный расчет компрессионной высоты и формы юбки для сохранения стабильности в условиях высоких боковых нагрузок.

Для EJ-серии (особенно EJ20/EJ25) ключевым аспектом является выбор сплава с повышенной теплопроводностью из-за склонности блоков к локальным перегревам. В FA-двигателях (FA20/FA24) упор делается на снижение массы поршневой группы для сохранения отзывчивоти турбонаддува и оптимизации баланса с облегченными шатунами.

Ключевые отличия по сериям

Геометрия чаши:
- EJ: Глубокие чаши для снижения детонации при высоком статическом сжатии (9.5:1+)
- FA: Плоские профили с усиленными кромками под непосредственный впрыск
Оси поршневого пальца:
- EJ20: 22 мм (требует утолщенных бобышек)
- FA24: 21 мм с усиленными стопорными кольцами

Параметр	EJ-серия	FA-серия
Типовой зазор (цилиндр/поршень)	0.06-0.08 мм	0.04-0.06 мм
Балансировка под заводской коленвал	±2.5 г	±1.8 г
Терморасширение алюминиевого сплава	22.5×10^-6/°C	21.0×10^-6/°C

Обязательные этапы установки включают хонингование цилиндров с углом сетки 45° для улучшения смазки юбок и индивидуальный подбор колец по end-gap с учетом тепловых деформаций ГБЦ. Для EJ257 критично использование поршней с терморасширительными вставками из нирезиста в зоне верхнего кольца.

Кованые поршни в двигателях Mitsubishi 4G6x

Семейство двигателей Mitsubishi 4G6x (4G63, 4G64, 4G69) заслужило репутацию надежных и высокопотенциальных силовых агрегатов, широко используемых как в серийных автомобилях (Lancer Evolution, Galant VR-4, Outlander), так и в тюнинговых проектах. Штатные литые поршни этих моторов, особенно в форсированных версиях Evolution, становятся слабым звеном при значительном повышении мощности, давления наддува или использовании высокооктанового топлива.

Установка кованых поршней становится критически важным шагом для построения высокопроизводительного и долговечного двигателя на базе 4G6x. Ковка алюминиевого сплава (часто 2618 или 4032) придает поршням принципиально иные характеристики: повышенную прочность на разрыв и сжатие, улучшенную термостабильность и усталостную стойкость. Это позволяет им выдерживать экстремальные нагрузки в условиях детонации и высокого среднего эффективного давления (BMEP), характерных для мощных турбированных двигателей.

Ключевые особенности и преимущества

Кованые поршни для 4G6x обладают рядом конструктивных особенностей, отличающих их от серийных:

Усиленная конструкция: Более толстые днище, юбки и бобышки пальца обеспечивают запас прочности под нагрузками до 800+ л.с.
Оптимизированная геометрия: Специальный профиль юбок (часто с антифрикционным покрытием) снижает трение и риск задиров.
Пониженная компрессия: Глубокая выемка в днище позволяет снизить степень сжатия для безопасной работы с высоким наддувом.
Улучшенное охлаждение: Канавка под масляное кольцо часто проектируется для усиленного отвода тепла от кольцевой зоны.
Настраиваемые параметры: Возможность выбора диаметра (чаще всего 85.0-86.5 мм), высоты сжатия (Comp Height) и веса под конкретную сборку.

Производитель	Характеристики	Применение
JE Pistons	Сплав 2618, усиленные бобышки, варианты под низкую/среднюю компрессию	Высокофорсированные турбомоторы, дрифт, драг
Wiseco	Сплав 2618, усиленное днище, термодинамически сбалансированные	Стрит/трек, ралли, устойчивость к детонации
CP-Carrillo	Премиум-качество, сплав 2618, точная балансировка	Максимальные мощности, профессиональный спорт

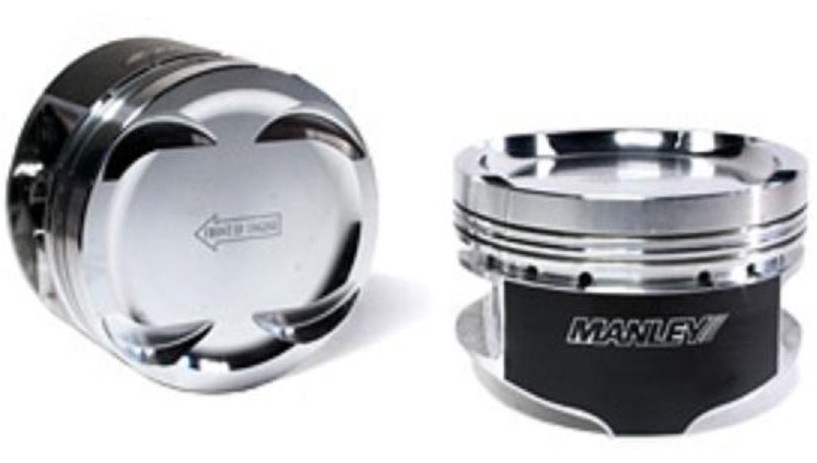

Manley	Сплав 2618 или 4032, варианты с плавающим пальцем	Надежные стрит-сборки, умеренный тюнинг

Критические аспекты установки

Установка кованых поршней требует строгого соблюдения технологий:

Точная обработка цилиндров: Хонингование под требуемый зазор (обычно больше заводского из-за теплового расширения ковки).
Подбор колец: Использование качественных низкоскрипящих колец (часто идут в комплекте) с правильными зазорами.
Правильная приработка: Обкатка по строгому регламенту (циклы холостого хода, щадящие режимы).
Сопрягаемые детали: Обязательная замена шатунных вкладышей, проверка/замена шатунов, коленвала.

Грамотно подобранные и установленные кованые поршни значительно повышают запас прочности двигателя 4G6x, открывая путь к экстремальному форсированию и многолетней надежной эксплуатации даже в самых жестких условиях.

Требования к поршням для BMW N54/N55

Двигатели BMW N54 и N55 – турбированные рядные шестицилиндровые агрегаты, подверженные экстремальным тепловым и механическим нагрузкам, особенно при тюнинге мощности. Поршни обязаны выдерживать повышенное давление сгорания (достигающее 20-25 бар в форсированных версиях), устойчиво работать в условиях детонации и эффективно отводить тепло от камеры сгорания для предотвращения задиров и оплавлений.

Некорректный выбор или установка поршней, не соответствующих специфике этих моторов, приводит к катастрофическим последствиям: разрушению перемычек, заклиниванию в цилиндрах, прогару днища и полному выходу двигателя из строя. Критически важны точные геометрические параметры, правильные зазоры и совместимость с системой охлаждения и смазки BMW.

Ключевые аспекты конструкции и материалов

Производители кованых поршней для N54/N55 фокусируются на:

Материал: Использование высокопрочных авиационных алюминиевых сплавов (4032 или 2618). Сплав 4032 обладает меньшим коэффициентом теплового расширения для точных зазоров, 2618 – повышенной ударной вязкостью для экстремального тюнинга.
Термостойкость: Усиление днища термостойкими вставками (никелевые или молибденовые сплавы), анодирование или керамическое покрытие для защиты от перегрева и коррозии.
Прочность и вес: Оптимизированная ковка создает мелкозернистую структуру металла, повышающую прочность и усталостную выносливость при минимальном увеличении массы относительно литых штатных поршней.
Геометрия:
- Точное соответствие диаметру цилиндра с учетом теплового расширения (специфичные зазоры для сплава).
- Усиленные бобышки поршневого пальца и верхняя перемычка.
- Контролируемая форма юбки для стабильности и снижения трения.
- Специфичная форма выемки в днище (Dish/Reverse Dome), обеспечивающая требуемую степень сжатия для разных вариантов тюнинга и типа топлива.
Дополнительные элементы: Готовность к установке терморегулирующих колец (Thermal Barrier Rings – TBR) под верхнее компрессионное кольцо для улучшения теплоотвода от кольцевой зоны.

Адаптация под оппозитные Porsche

Особенность конструкции оппозитных двигателей Porsche, где поршни движутся горизонтально друг к другу, требует специфического подхода к ковке поршней. Уникальные инженерные решения необходимы для компенсации повышенных боковых нагрузок на юбку поршня и минимизации трения в цилиндре. Традиционная геометрия шатунов и коленвала в "боксерах" также накладывает ограничения на высоту компрессионной высоты и форму днища.

Кованые поршни для таких моторов проектируются с усиленной юбкой сложной формы, часто с асимметричным профилем, и особыми противовесами. Материалы подбираются с учетом высокой термической стабильности и теплопроводности, критичных из-за компактности оппозитной компоновки. Точность балансировки комплекта приобретает первостепенное значение для подавления вибраций на высоких оборотах.

Ключевые аспекты проектирования

Инженеры фокусируются на следующих параметрах:

Форма и толщина юбки: Усиление зон контакта со стенкой цилиндра при сохранении минимальных зазоров.
Конструкция поршневого пальца: Использование укороченных пальцев повышенной прочности и облегченных бобышек для снижения массы.
Термическое управление: Оптимизация канавок под маслосъемные кольца и форм масляных каналов в теле поршня для эффективного отвода тепла.
Материал: Применение авиационных алюминиевых сплавов (например, 2618А), сохраняющих прочность при экстремальном нагреве.

Типичные характеристики адаптированных поршней:

Параметр	Особенность для Porsche	Цель оптимизации
Компрессионная высота	Уменьшенная	Совместимость с коротким шатуном
Днище поршня	Спецпрофиль под камеру сгорания	Точное соответствие головке блока
Система охлаждения	Расширенные масляные каналы	Снижение температуры в зоне колец

Этапы внедрения включают обязательную хонинговаку цилиндров под новые поршни и строгую проверку зазоров холодного и рабочего состояния. Ошибки в подборе ведут к задирам или повышенному расходу масла. Для тюнинговых сборок критичен расчет степени сжатия с учетом формы днища и толщины термозащитного покрытия.

Нюансы для американских V8 (LS, Coyote)

Конструктивные отличия двигателей LS и Coyote требуют специфичного подхода к выбору кованых поршней. Уникальные параметры блоков цилиндров, геометрия камер сгорания и системы смазки напрямую влияют на совместимость и эффективность компонентов.

Термические нагрузки и механические напряжения в высокооборотных или форсированных моторах диктуют необходимость точного расчёта зазоров и материала сплава. Несоответствие характеристик ведёт к задирам, детонации или сокращению ресурса.

Ключевые отличия и особенности

Параметр	GM LS	Ford Coyote
Типовой диаметр	99.0-104.8 мм (вариации Gen III/IV)	92.2 мм (Gen1-3), 93.0 мм (Gen4)
Форма днища	Плоское/неглубокие выемки (2V)	Сложный рельеф (4V, свеча по центру)
Масляное охлаждение	Требует канавок под форсунки в юбке	Обязательны кольцевые каналы для струйного охлаждения
Зазор юбки	0.003"-0.004" (алюминий), 0.002"-0.003" (чугун)	0.0025"-0.0035" (учитывает тепловое расширение)

Критические аспекты при выборе:

Совместимость с ГБЦ: У Coyote глубокие клапанные вырезы для 32-клапанной головки
Компрессия: Учёт толщины прокладки и объёма выемки в днище (особенно для LS с турбонаддувом)
Кольца: Совместимость с низконапряжёнными кольцами LS7 или Napier-типа для Coyote

Рекомендации по материалам:

Сплав 2618 – для гоночных сборок с экстремальным наддувом (требует прогрева)
Сплав 4032 – для стрит-драга/дрифта (меньший зазор, тише работа)
Покрытие юбки графитом – снижение трения при холодном пуске LS
Терморассеивающее анодирование – для Coyote в турбоконфигурациях

Подбор для дизельных двигателей TDI/CDI

При выборе кованых поршней для дизельных моторов TDI (Volkswagen Group) и CDI (Mercedes-Benz) критически важно учитывать специфику высокого давления сжатия и турбонаддува. Стандартные литые поршни часто не выдерживают экстремальных температур и детонационных нагрузок при чип-тюнинге, что приводит к деформации юбок и разрушению перемычек.

Кованые аналоги из авиационных сплавов (4032 или 2618) обеспечивают запас прочности благодаря упрочненной зернистой структуре металла. Для корректной работы требуется точное соответствие геометрии камеры сгорания – особенно критичен угол распыла форсунок Common Rail и форма выемки под клапаны, отличающаяся у двигателей PD, CR и Twin-Turbo.

Ключевые параметры подбора

Диаметр цилиндра с допуском ±0.01 мм (например 79.5B для VW 2.0 TDI)
Высота компрессионной высоты (CH): CDI требует на 1.2-1.5 мм меньше номинала из-за особенности шатунов
Толщина днища: минимум 12% от диаметра для сохранения теплоотдачи
Конфигурация маслосъемных колец: низконапряженные варианты для снижения трения

Модель двигателя	Рекомендуемый сплав	Особенности конструкции
VW 1.9/2.0 TDI (BKD/CBEA)	2618-T61	Усиленные бобышки под поршневой палец
Mercedes OM646/OM651	4032	Асимметричные канавки под кольца

Обязательна балансировка комплекта с шатунами в пределах 0.5 грамм и применение терморасширяемых вставок. Для моторов с степенью сжатия >18:1 (например R5 3.0 TDI) предпочтительны поршни с никелевым покрытием юбки – это снижает риск задиров при холодном пуске.

Проверка геометрии цилиндров перед установкой

Кованые поршни, особенно в форсированных двигателях, работают в экстремальных условиях высоких температур и давлений. Точные тепловые зазоры, заложенные конструктором между юбкой поршня и стенкой цилиндра, критически важны для предотвращения задиров, снижения шума, обеспечения правильного уплотнения и долговечности. Неидеальная геометрия цилиндра (овальность, конусность, бочкообразность) нарушает эти расчётные зазоры, приводя к локальным перегревам, повышенному износу и, в худшем случае, к заклиниванию поршня.

Установка дорогостоящих кованых поршней в блок цилиндров, геометрия которого не соответствует спецификациям производителя двигателя или поршней, является грубой ошибкой и гарантированно приведёт к проблемам, несмотря на качество самих поршней. Поэтому тщательная проверка геометрии цилиндров – обязательный этап подготовки блока перед сборкой, особенно после расточки/хонингования или при использовании бывшего в эксплуатации блока.

Процедура проверки

Проверка геометрии требует использования точного измерительного инструмента и методичного подхода:

Подготовка инструмента: Основной инструмент – нутромер (индикаторный нутромер) с точностью не ниже 0.01 мм, оснащённый измерительной головкой подходящего диапазона и установочной мерой (или микрометром) для его калибровки. Также необходимы: штихмас глубиномер (или линейка) для определения глубины замеров, чистая безворсовая ветошь и очиститель.
Подготовка цилиндра: Цилиндр должен быть тщательно очищен и обезжирен от любых следов масла, стружки, абразива после хонингования. Малейшие загрязнения исказят результаты замеров.
Определение плоскостей замера: Замеры производятся минимум в двух взаимно перпендикулярных плоскостях:
- Плоскость A – параллельна продольной оси двигателя (вдоль оси коленчатого вала).
- Плоскость B – перпендикулярна продольной оси двигателя (поперёк оси коленчатого вала).
Определение уровней замера по высоте: В каждой из плоскостей (A и B) замеры выполняются как минимум на трёх уровнях по высоте цилиндра:
- Верхний пояс (Зона 1): Обычно на 10-15 мм ниже верхней кромки цилиндра (ниже зоны максимального износа и теплового воздействия). Это зона минимального зазора с поршневым кольцом.
- Средний пояс (Зона 2): Приблизительно посередине хода поршня.
- Нижний пояс (Зона 3): На 10-15 мм выше нижней кромки цилиндра (ниже зоны хода поршневого пальца).
Важно: Для более точной оценки конусности и бочкообразности может потребоваться больше уровней замера.
Выполнение замеров:
- Откалибруйте нутромер по установочной мере на предполагаемый номинальный диаметр цилиндра.
- Аккуратно введите измерительную головку нутромера в цилиндр на заданный уровень (контролируйте глубину глубиномером).
- Медленно покачивайте нутромер в плоскости замера (A или B), найдите минимальное показание индикатора (это будет диаметр в данной точке данной плоскости). Зафиксируйте значение.
- Повторите процедуру для всех требуемых плоскостей (A, B) и всех уровней (1, 2, 3) в каждом цилиндре.
- Тщательно записывайте все результаты.
Расчёт параметров геометрии: На основе полученных данных рассчитайте:
- Овальность (Разностенность): Разница между диаметрами в плоскостях A и B на одном и том же уровне по высоте цилиндра (напр., |Диам_A_Зона1 - Диам_B_Зона1|).
- Конусность: Разница между диаметрами на разных уровнях по высоте цилиндра в одной и той же плоскости (напр., Диам_А_Зона1 - Диам_А_Зона3). Положительная конусность - сужение к низу, отрицательная (обратная конусность) - сужение к верху.
- Бочкообразность/Седловидность: Оценивается по разнице диаметров между средним и крайними поясами в одной плоскости (напр., Диам_А_Зона2 должен быть больше Диам_А_Зона1 и Диам_А_Зона3 при бочкообразности).
Сравнение с допусками: Полученные значения овальности, конусности и других отклонений обязательно сравниваются с максимально допустимыми значениями, указанными:
- Производителем двигателя (в сервисной документации).
- Производителем поршней (в технических спецификациях на конкретные кованые поршни).
- Допусками на расточку/хонингование (если блок обрабатывался).
Важно: Допуски для кованых поршней часто строже, чем для штатных!

Типичные проблемы геометрии и их последствия для кованых поршней:

Отклонение	Возможная причина	Риск для кованого поршня
Превышение овальности	Износ, неравномерная затяжка ГБЦ, коробление блока	Неравномерный зазор, локальный перегрев юбки, риск задиров, повышенный шум, прорыв газов
Превышение конусности (особенно обратной)	Неравномерный износ, ошибки при расточке/хонинговании	Нарушение расчётного теплового зазора по высоте, заклинивание в верхней части (обратный конус), повышенный расход масла (прямой конус)
Бочкообразность	Ошибки при хонинговании, перегрев блока	Уменьшение зазора в средней части хода поршня, риск задиров и заклинивания
Седловидность	Ошибки при хонинговании	Увеличение зазора в средней части, снижение компрессии, повышенный шум, "стук" поршня

Заключение: Только после подтверждения, что геометрия всех цилиндров блока соответствует жестким допускам, необходимым для надежной работы кованых поршней, можно приступать к их установке. Пренебрежение этой процедурой или использование неточных инструментов сводит на нет все преимущества кованых поршней и ведет к дорогостоящему ремонту.

Обработка внутренних поверхностей цилиндров

Качество обработки цилиндров напрямую влияет на герметичность камеры сгорания, расход масла, приработку поршневых колец и долговечность кованого поршня. Недостаточная чистота поверхности или нарушение геометрии приводят к ускоренному износу, задирам и потере компрессии, особенно в форсированных двигателях.

Современные методы обработки обеспечивают точную геометрию цилиндра (минимальное отклонение от круглости и конусности) и контролируемую шероховатость. Это критично для кованых поршней, работающих при высоких тепловых и механических нагрузках. Оптимальная микрорельефность поверхности снижает трение и улучшает удержание масляной пленки.

Ключевые технологии обработки

Основные методы финишной обработки цилиндров включают:

Хонингование абразивными брусками – формирует сетку микроцарапин для удержания масла. Угол пересечения рисок: 40-60°.
Плато-хонингование – двухэтапный процесс: черновое хонингование + сглаживание вершин микрорельефа (плато) керамическими или щеточными инструментами. Уменьшает расход масла на угар.
Нанесение покрытий (никель-кремниевые композиты, железное напыление) – повышает износостойкость стенок цилиндра при работе с облегченными коваными поршнями.

Требования к параметрам поверхности

Параметр	Оптимальное значение	Влияние на работу поршня
Шероховатость (Ra)	0,5 - 1,0 мкм	Снижение трения, предотвращение задиров
Глубина микрорельефа (Rk)	0,2 - 0,6 мкм	Удержание масляной пленки, приработка колец
Отклонение от круглости	≤ 0,015 мм	Равномерный тепловой зазор, отсутствие стуков

При сборке двигателя с коваными поршнями обязательно учитываются коэффициенты теплового расширения материалов блока цилиндров и поршня. Для алюминиевых блоков применяют гильзы с особой обработкой поверхности или технологию плазменного напыления (Plasma Wire Arc), обеспечивающую высокую адгезию масляного слоя.

Притирка колец для кованых поршней

Притирка компрессионных и маслосъемных колец критически важна для кованых поршней из-за их специфических характеристик. Кованые поршни имеют меньший коэффициент теплового расширения по сравнению с литыми, но их повышенная прочность требует особого внимания к формированию идеального контакта между кольцами и стенками цилиндров. Неправильная притирка приводит к повышенному расходу масла, потере компрессии и риску задиров.

Особенность кованых поршней заключается в их плотной структуре металла и четких допусках, что требует более тщательного подхода к обкатке. Процесс притирки должен обеспечить равномерную микрошлифовку поверхностей колец и цилиндров без перегрева или избыточной нагрузки. Использование специальных притирочных масел и строгое соблюдение режимов обкатки обязательны для достижения герметичности камеры сгорания.

Ключевые этапы и рекомендации

Для эффективной притирки колец на кованых поршнях необходимо соблюдать следующие правила:

Этап "холодной" притирки: Первые 500–800 км избегайте оборотов выше 3000–3500 об/мин и резких нагрузок. Чередуйте плавное ускорение с движением накатом для изменения давления в цилиндрах.
Контроль температуры: Перегрев разрушает масляную пленку. Следите за температурой двигателя, исключая длительную работу на одной скорости (особенно в начале обкатки).
Специализированные масла: Используйте притирочные масла с высоким содержанием ZDDP (цинк-фосфорные присадки) для защиты поверхностей и ускорения полировки.

Отличия от литых поршней: Кованые поршни менее восприимчивы к деформации, но требуют более длительной притирки из-за повышенной жесткости колец и материала. Игнорирование этапов приводит к "зависанию" колец в канавках и потере герметичности.

Параметр	Рекомендация
Длительность обкатки	1500–2000 км (для гоночных модификаций до 3000 км)
Допустимая нагрузка	Не более 50–60% от максимума первые 1000 км
Первая замена масла	После 500–800 км для удаления продуктов притирки

Важно: Избегайте синтетических масел в начальный период – они замедляют притирку. После завершения этапа перейдите на рекомендованную производителем вязкость с высокими противоизносными свойствами. Проверка компрессии после обкатки обязательна для оценки качества прилегания колец.

Контроль зазора по юбке для разных марок

Точный зазор между юбкой поршня и стенкой цилиндра критичен для долговечности двигателя и предотвращения задиров. Производители кованых поршней указывают специфичные значения зазоров для каждой марки автомобиля, учитывая особенности конструкции двигателя, применяемых материалов и теплового расширения.

Рекомендуемые зазоры варьируются в зависимости от производителя авто, модели двигателя и даже года выпуска. Например, для атмосферных и турбированных версий одного мотора требования могут существенно отличаться. Всегда используйте техническую документацию от изготовителя поршней, а не усреднённые значения.

Особенности для популярных марок

BMW (N54/N55): 0.08-0.10 мм для турбированных модификаций из-за высоких температур
Toyota (2JZ-GTE): 0.06-0.08 мм при использовании кованых сплавов 4032
Subaru (EJ25): 0.10-0.15 мм для спортивных сборок с повышенным давлением наддува
ВАЗ (16V): 0.05-0.07 мм для атмосферных версий с алюминиевыми блоками

На зазор влияют три ключевых фактора:

Тепловое расширение материала поршня (2618 vs 4032)
Конструкция юбки (полная vs уменьшенная)
Тип покрытия юбки (графитовое, полимерное)

Марка	Двигатель	Рекомендуемый зазор (мм)
Mercedes-Benz	M276	0.07-0.09
Audi	EA888 Gen3	0.09-0.12
Honda	K20C1	0.05-0.07

Важно: Измерения проводятся при комнатной температуре микрометром с точностью 0.01 мм. При несоблюдении зазоров возможны заклинивание поршня при перегреве или повышенный шум/износ цилиндров при холодном пуске.

Влияние степени сжатия на подбор поршня

Степень сжатия (СЖ) определяет соотношение объёмов камеры сгорания при нахождении поршня в нижней и верхней мёртвых точках. Этот параметр критичен для термодинамической эффективности двигателя, детонационной стойкости и требуемого октанового числа топлива. При подборе кованых поршней точный расчёт СЖ становится обязательным этапом, так как геометрия нового поршня напрямую влияет на итоговый объём камеры сгорания.

Неправильно подобранный поршень, изменяющий проектную СЖ даже на 0.5-1 единицу, провоцирует серьёзные проблемы. Излишне высокая СЖ вызывает детонацию, разрушающую поршни и кольца, перегрев и калильное зажигание. Слишком низкая СЖ снижает мощность, КПД и экономичность, увеличивает расход топлива. Кованые поршни, благодаря возможности сложного формообразования, позволяют точно управлять СЖ путём изменения конфигурации днища и высоты компрессионной части.

Ключевые аспекты влияния СЖ на выбор кованого поршня

Основные параметры поршня, требующие контроля при регулировке СЖ:

Форма и объём выемки в днище: Глубина и контур выемки (dish, dome, flat-top) – главный инструмент коррекции объёма камеры сгорания. Куполастые поршни (dome) повышают СЖ, поршни с выемкой (dish) – снижают.
Высота от оси поршневого пальца до днища (Compression Height): Уменьшение этой высоты опускает поршень в цилиндре, увеличивая рабочий объём над поршнем в ВМТ и снижая СЖ.
Толщина верхней части поршня: Влияет на прочность при высоких СЖ и температуре. Ковка позволяет добиться оптимального сочетания минимальной массы и необходимой толщины для противодействия нагрузкам.
Расположение поршневых колец: Смещение колец вниз (для защиты от перегрева) может потребовать корректировки высоты компрессионной части.

Последствия ошибок в подборе поршня по СЖ:

Ситуация	Последствия	Решение для кованых поршней
СЖ выше расчётной	Детонация, прогар поршня/клапанов, перегрев, необходимость в высокооктановом топливе	Увеличение выемки в днище (dish), снижение высоты компрессионной части
СЖ ниже расчётной	Потеря мощности и крутящего момента, повышенный расход топлива, "вялая" работа двигателя	Уменьшение выемки (плоское днище) или добавление купола (dome), увеличение высоты компрессионной части

Правильный алгоритм подбора включает:

Точный замер объёма камеры сгорания ГБЦ и толщины прокладки.
Расчёт текущей и целевой СЖ с учётом рабочего объёма двигателя.
Определение необходимого объёма выемки/купола поршня для достижения целевой СЖ по формуле: Требуемый объём поршня = (Общий требуемый объём над поршнем в ВМТ) - (Объём камеры ГБЦ + Объём зазора от прокладки).
Выбор кованого поршня с подходящей геометрией днища, высотой компрессионной части и подтверждение расчётов с помощью ПО для моделирования двигателя.

Толщина днища поршня и форсировка

Толщина днища поршня является одним из ключевых параметров, напрямую влияющих на способность двигателя выдерживать повышенные нагрузки при форсировке. Форсировка подразумевает увеличение мощности и крутящего момента за счет повышения среднего эффективного давления в цилиндре (P_me), что достигается увеличением наддува, степени сжатия, оборотов или комбинации этих факторов. В таких экстремальных условиях днище поршня подвергается колоссальным тепловым и механическим нагрузкам.

Оптимальная толщина днища для кованого поршня подбирается конструкторами исходя из целевого уровня форсировки двигателя и применяемых технологий. Слишком тонкое днище не сможет противостоять термическим напряжениям и давлению сгорания, что неизбежно приведет к его деформации, прогару или разрушению. Слишком толстое днище, хотя и прочнее, увеличивает общую массу поршня и ухудшает теплоотвод, что также негативно сказывается на надежности и может ограничивать максимальные обороты.

Факторы, влияющие на выбор толщины днища при форсировке

Конструкторам приходится находить баланс между несколькими противоречивыми требованиями:

Тепловая нагрузка: При форсировке, особенно с наддувом, температура газов в камере сгорания резко возрастает. Достаточная толщина днища обеспечивает необходимый запас прочности против теплового прогара и снижает температурные градиенты (перепады), вызывающие термические напряжения и коробление.
Механическая прочность: Высокое давление сгорания (особенно в дизелях и моторах с высоким наддувом) создает огромные нагрузки, стремящиеся "выдавить" днище вверх. Толщина должна гарантировать отсутствие пластических деформаций и усталостных разрушений при пиковых давлениях.
Масса и инерция: Увеличение толщины и массы днища повышает силы инерции, действующие на шатунно-поршневую группу и коленвал. Это ограничивает максимально допустимые обороты двигателя и увеличивает нагрузку на коренные и шатунные подшипники.
Теплопередача: Толстое днище выступает как "тепловой мост", замедляя отвод тепла от центральной зоны (самой горячей) к охлаждающим масляным каналам в юбке и кольцевой зоне. Это может привести к локальному перегреву центра днища.
Форма камеры сгорания: Толщина днища определяет возможную геометрию выемки под клапаны или форму камеры сгорания в поршне, что критично для оптимизации смесеобразования и сгорания.

Для разных степеней форсировки применяются поршни с характерными конструктивными решениями днища:

Уровень форсировки	Характерные особенности днища кованого поршня
Умеренная (до 1.5-2 Бар наддува, NA высокооборотные)	Стандартная или слегка увеличенная толщина. Возможно использование радиальных ребер жесткости снизу. Относительно простая форма камеры.
Высокая (2-3+ Бар наддува, гоночные атмосферные)	Значительно увеличенная толщина. Обязательное наличие развитых кольцевых и радиальных ребер жесткости с тыльной стороны. Сложная форма выемок под клапана. Возможны термомосты или специальные покрытия (керамика, анодирование) для термозащиты.
Экстремальная (Drag, Top Fuel)	Максимально возможная толщина днища, часто с массивными, сложно-конфигурированными ребрами жесткости. Активное использование термозащитных покрытий. Высокопрочные сплавы. Форма оптимизирована под конкретную камеру сгорания и топливо.

Расчет и оптимизация толщины днища кованого поршня для форсированного двигателя – сложная инженерная задача, требующая учета тепловых потоков, механических напряжений, усталостной прочности и массо-инерционных характеристик. Только правильно подобранная толщина обеспечит необходимый ресурс и надежность при работе в экстремальных условиях высоких давлений и температур.

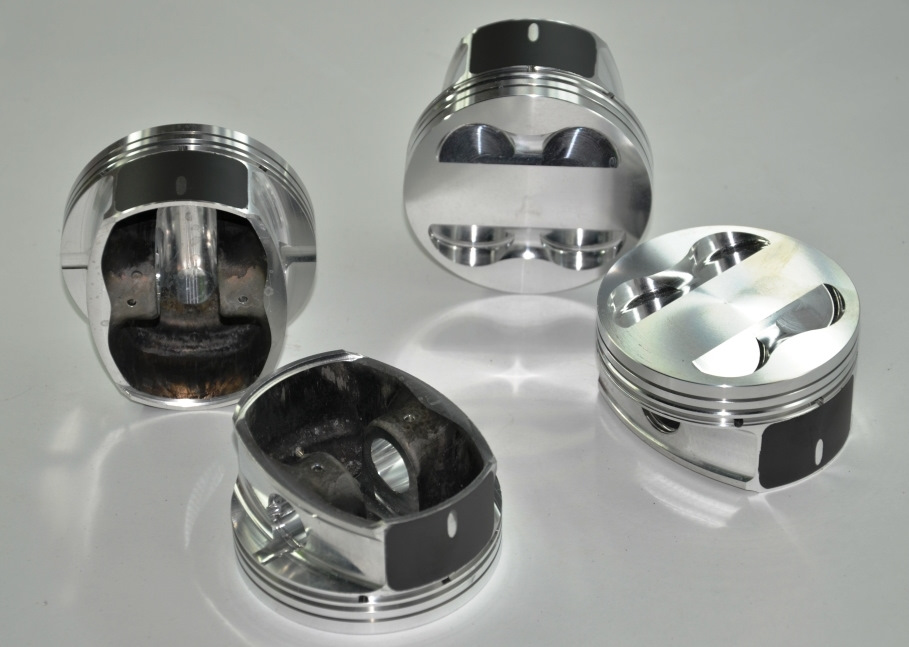

Защитные покрытия юбки поршня

Нанесение специальных защитных покрытий на юбку кованого поршня является важнейшим этапом его производства и подготовки к работе в двигателе. Основная цель этих покрытий – минимизация трения между юбкой поршня и стенкой цилиндра, что напрямую влияет на мощность, износ, шумность и общую долговечность силового агрегата.

Для достижения оптимальных характеристик применяются несколько типов покрытий, каждый из которых обладает специфическими свойствами. Наиболее распространенными и эффективными являются графитовые покрытия, полимерные (чаще всего на основе полиимида или PTFE) и комбинированные составы. Выбор конкретного покрытия зависит от марки автомобиля, типа двигателя (атмосферный, турбированный), степени его форсировки и ожидаемых условий эксплуатации.

Типы покрытий и их функции

Различные виды покрытий решают комплекс задач:

Снижение коэффициента трения: Облегчают движение поршня в цилиндре, особенно критичное в момент холодного пуска двигателя, когда масляная пленка еще не сформировалась.
Защита от задиров (Scuffing Prevention): Предотвращают схватывание и микросварку материала юбки поршня со стенкой цилиндра при высоких нагрузках и температурах.
Оптимизация теплопередачи: Некоторые покрытия способствуют более равномерному распределению тепла по юбке поршня.
Улучшение приработки: Позволяют юбке поршня быстрее и эффективнее адаптироваться к геометрии цилиндра.
Снижение шума (Piston Slap): Минимизируют стук поршня при изменении направления его движения у мертвых точек.

Механизм работы покрытий:

Графитовые покрытия: Работают как сухая смазка. Графитовые частицы, внедренные в связующую основу, создают на поверхности юбки слой с очень низким коэффициентом трения, обеспечивая плавное скольжение.
Полимерные покрытия (PTFE, Полиимид): Образуют прочную, износостойкую и гладкую пленку с отличными антифрикционными свойствами. Они заполняют микронеровности поверхности, создавая идеальную скользящую плоскость и защищая основной металл.
Комбинированные покрытия: Часто сочетают в себе слои разных материалов (например, основу из твердого анодирования или никеля с верхним слоем графита или полимера) для достижения максимальной износостойкости и минимального трения.

Сравнение основных типов покрытий для юбки поршня:

Тип покрытия	Основные преимущества	Типичное применение
Графитовое	Отличное скольжение, хорошая приработка, доступность	Стандартные и умеренно форсированные двигатели, дизели
Полимерное (PTFE/Полиимид)	Очень низкий коэффициент трения, высокая износостойкость, стойкость к температурам	Высокофорсированные двигатели, спортивные и тюнинговые приложения, условия с риском задиров
Комбинированное	Максимальная защита и долговечность, сочетание преимуществ разных материалов	Экстремальные условия (драг, гонки), двигатели с большим наддувом или закисью азота

Правильно подобранное и качественно нанесенное покрытие на юбку кованого поршня – это не просто "довесок", а неотъемлемая часть его конструкции, обеспечивающая раскрытие всего потенциала прочности кованого алюминиевого сплава и гарантирующая надежную и эффективную работу двигателя любой марки автомобиля в самых тяжелых условиях.

Анодирование как способ защиты от перегрева

При экстремальных тепловых нагрузках кованые поршни подвергаются риску коробления и задиров, особенно в форсированных двигателях. Анодирование создает на поверхности алюминиевого сплава оксидный слой с высокой температурной стабильностью, который выполняет роль эффективного теплового барьера. Этот слой замедляет передачу тепла от камеры сгорания к основному телу поршня, снижая риск перегрева критических зон (днища, колец).

Технология особенно востребована для спортивных и тюнинговых двигателей, где рабочие температуры превышают стандартные на 30–40%. Толщина анодного покрытия варьируется от 10 до 50 мкм в зависимости от марки авто: для атмосферных моторов (Honda K-Series, Toyota 2JZ) достаточно минимального слоя, тогда в турбированных установках (Subaru EJ20, VAG EA888) применяют усиленное анодирование. Обработке подвергают преимущественно верхнюю часть поршня – зону прямого контакта с пламенем.

Ключевые преимущества анодирования

Теплоотражение: анодный слой отражает до 70% ИК-излучения от сгорания топлива
Повышенная износостойкость: микротвердость покрытия в 3 раза выше базового металла
Стабильность зазоров: предотвращает тепловое расширение юбки поршня

Марка авто	Рекомендуемая толщина анодирования	Критические зоны обработки
BMW N54/N55	30–40 мкм	Днище, канавки колец
Nissan RB26DETT	40–50 мкм	Днище, отверстия под пальцы
Ford EcoBoost 2.3L	20–30 мкм	Кольцевая зона, бобышки

Процесс включает электрохимическое оксидирование в сернокислом электролите при напряжении 12–24В. Для цветного анодирования (характерного для поршней Mahle, JE Pistons) применяют органические красители, повышающие эстетику без изменения термозащитных свойств. Важно контролировать пористость слоя: микроскопические каналы заполняют твердой смазкой (MoS2) для дополнительной защиты колец.

Контроль детонации после установки

После монтажа кованых поршней критически важно обеспечить контроль детонации, так как изменение геометрии камеры сгорания и характеристик двигателя может спровоцировать разрушительные вибрации даже при корректной калибровке ЭБУ. Невыявленная детонация быстро выводит из строя кованые элементы из-за локальных перегрузок, несмотря на их повышенную прочность.

Обязательно используйте профессиональные системы мониторинга: устанавливайте датчик детонации широкополосного типа или пьезоэлектрические сенсоры, интегрированные в блок цилиндров. Подключайте их к внешним регистраторам (типа JMS Knock Meter или AEM) с визуализацией в реальном времени, так как штатный ЭБУ может некорректно интерпретировать акустические аномалии при нестандартных поршнях.

Методы диагностики и адаптации

Тест-драйв под нагрузкой: Проводите серию разгонов на 3-4 передаче при 2000-4500 об/мин с фиксацией шумов через стетоскоп на блоке цилиндров.
Анализ свечей зажигания: Контролируйте состояние электродов и изолятора каждые 500 км пробега – белесые точки или эрозия свидетельствуют о детонации.
Коррекция угла опережения: Снижайте УОЗ ступенями по 1-2° в зонах максимального крутящего момента при первых признаках детонации.

Параметр	Рекомендуемое значение	Риск при нарушении
Топливный корректор	±3-5%	Обогащение маскирует детонацию
Датчик детонации (порог)	35-45 mV	Пропуск сигнала или ложные срабатывания
Температура впуска	≤45°C	Рост температуры на 10°C = +1.5° к УОЗ

При длительной эксплуатации обязательно выполняйте чип-тюнинг с коррекцией топливных карт и ограничением крутящего момента в низкооборотистом диапазоне (1800-3000 об/мин), где риск детонации максимален из-за замедленного горения смеси.

Особенности обкатки нового двигателя с коваными поршнями

Обкатка двигателя с коваными поршнями требует повышенного внимания к тепловым режимам и механическим нагрузкам. Кованый алюминий обладает меньшей теплопроводностью по сравнению с литыми аналогами, а зазоры между поршнем и цилиндром рассчитаны на рабочие температуры, достигаемые под нагрузкой. Несоблюдение регламента может привести к задирам юбок поршней или деформации колец.

Первые 500-800 км критичны для формирования правильного микропрофиля зеркала цилиндров и приработки поршневых колец. Кованые поршни из-за специфической структуры металла требуют более длительного цикла начальной обкатки для достижения оптимального контакта со стенками цилиндров. Это особенно актуально для форсированных моторов спортивных автомобилей, где используются поршни с укороченными юбками.

Ключевые этапы обкатки

0-100 км: Избегайте постоянных оборотов и резких ускорений. Двигатель должен работать в диапазоне 1500-2500 об/мин с частым изменением нагрузки (например, движение в горной местности).
100-500 км: Постепенно увеличивайте максимальные обороты до 4000 об/мин, используя 50-70% мощности. Чередуйте режимы движения: 10 минут под нагрузкой → 5 минут на холостом ходу.
500-1500 км: Допустимы кратковременные разгоны до 6000 об/мин с полным открытием дросселя не дольше 3 секунд. Обязательно давайте мотору остыть после таких нагрузок.

Обязательные условия для всех этапов:

Использование минерального или полусинтетического масла (полная замена после 500 км)
Контроль температуры охлаждающей жидкости (не выше 90°С)
Запрет на буксировку прицепов и длительную работу на холостом ходу

Марка авто	Особенности обкатки
Subaru (турбо)	Избегать резкого наддува до 1000 км, интервалы прогрева перед стартом 2-3 минуты
BMW M-Series	Требуется адаптация VANOS после 300 км, контроль давления масла
Toyota (атмосферные)	Акцент на плавное наращивание оборотов, минимальная нагрузка 1500 км

После завершения обкатки выполните диагностику компрессии и состояния масла. Для кованых поршней допустимый разброс значений компрессии между цилиндрами не должен превышать 7%. Использование сканера для анализа корректировок УОЗ и топливоподачи обязательно для выявления скрытых проблем.

Мониторинг температурных режимов

Непрерывный контроль температуры кованых поршней критичен для предотвращения термических деформаций и разрушения структуры металла. При превышении рабочих диапазонов (обычно 250-350°C для алюминиевых сплавов) происходит снижение механической прочности, ускоренная усталость материала и потеря геометрической стабильности. Особенно опасны локальные перегревы в зоне канавок под поршневые кольца и юбки.

Эффективный мониторинг позволяет своевременно выявлять аномалии в работе системы охлаждения, нештатные режимы сгорания топлива или недостаточную эффективность масляного распыления. Без точных данных о тепловом состоянии невозможно обеспечить корректный зазор между поршнем и стенкой цилиндра, что ведет к задирам или повышенному расходу масла.

Методы контроля и инструменты

Современные подходы включают:

Встроенные термопары – устанавливаются в тело поршня через специальные каналы, передают данные в реальном времени через телеметрию
Инфракрасные пирометры – бесконтактное измерение через смотровые окна в блоке цилиндров
Термоиндикаторные краски – меняют цвет при достижении пороговых температур (например, 400°C)

Метод	Точность	Применимость
Беспроводные датчики	±5°C	Стендовые испытания, гоночные авто
Анализ отложений	Косвенная оценка	Серийные автомобили при ТО
Моделирование CFD	Прогнозная	Этап разработки поршней

Ключевые рекомендации: Для спортивных модификаций обязательна установка расширенной телеметрии с контролем температуры в каждом цилиндре. В гражданских авто достаточно периодической диагностики термопарой через свечные колодцы при критичных нагрузках. При тюнинге двигателя данные мониторинга используются для калибровки системы впрыска и угла опережения зажигания.

Симптомы неправильно подобранного поршня

Некорректный подбор кованого поршня проявляется через серию характерных признаков, напрямую влияющих на работоспособность двигателя. Отклонения в геометрических параметрах, массе или тепловых характеристиках детали незамедлительно нарушают сбалансированную работу цилиндропоршневой группы.

Игнорирование этих симптомов ведет к прогрессирующим повреждениям: от ускоренного износа компонентов до полного разрушения двигателя. Диагностика на ранней стадии позволяет минимизировать затраты на ремонт и предотвратить катастрофические последствия.

Ключевые индикаторы проблем

Симптом	Причина	Риски
Металлический стук	Чрезмерный зазор "палец-втулка" или "поршень-цилиндр"	Разрушение юбки поршня, повреждение стенок цилиндра
Повышенный расход масла	Неправильная форма канавок под кольца или несоответствие теплового расширения	Залегание колец, коксование, снижение компрессии
Перегрев двигателя	Неверный тепловой зазор или материал поршня	Задиры на зеркале цилиндров, заклинивание
Вибрации на холостом ходу	Разница в массе поршней относительно штатных	Разрушение коренных подшипников, дисбаланс коленвала
Снижение мощности	Ошибки в высоте поршня или форме днища	Неправильная компрессия, детонация, калильное зажигание
Прорыв газов в картер	Недостаточное прилегание колец из-за некорректных канавок	Разжижение масла, ускоренный износ КШМ

Диагностика задиров на юбке

Задиры на юбке кованого поршня проявляются в виде продольных царапин, заусенцев или локальных следов истирания. Они возникают из-за прямого контакта поршня со стенкой цилиндра при нарушении масляной плёнки или попадании абразивных частиц. Характерные симптомы включают металлический стук на холодном двигателе, падение компрессии в цилиндре и повышенный расход масла.

Для точного выявления проблемы необходим визуальный осмотр через свечные отверстия эндоскопом или демонтаж силового агрегата. Критически важно определить глубину повреждений: риски до 0,01 мм часто допустимы, тогда как задиры свыше 0,05 мм требуют замены поршня. Параллельно проверяют геометрию цилиндра, состояние маслосъёмных колец и шатунных вкладышей.

Ключевые этапы диагностики

Замер микрометром – сравнение диаметра юбки в повреждённой зоне с номинальным значением.
Анализ масла – выявление металлической стружки в смазочной системе.
Проверка тепловых зазоров – отклонение от допусков для конкретного двигателя.

Причина задиров	Диагностический признак
Перегрев двигателя	Оплавленные края рисок, деформация юбки
Некачественное масло	Коксование в канавках колец
Деформация цилиндра	Асимметричный износ юбки

Важно: При обнаружении задиров обязательна замена масляного фильтра и промывка системы смазки. Повторная установка повреждённого поршня допустима только после профессиональной механообработки и подтверждения параметров производителем.

Визуальный осмотр после пробега

После определенного пробега кованый поршень требует тщательного визуального осмотра для оценки его состояния, выявления признаков износа или потенциальных проблем. Этот осмотр является критически важным этапом диагностики двигателя и определения дальнейшей судьбы поршневой группы.

Осмотр следует проводить на чистом, хорошо освещенном рабочем месте, используя увеличительное стекло при необходимости. Поршень должен быть тщательно очищен от нагара и масляных отложений, но без применения абразивных материалов или агрессивной химии, способной скрыть микротрещины или повредить поверхность.

Ключевые зоны для осмотра

Основное внимание уделяется следующим критическим областям:

Юбка поршня:
- Проверьте всю поверхность юбки на наличие задиров (вертикальных царапин или борозд), которые указывают на недостаточную смазку, перегрев или попадание абразива.
- Оцените характер и равномерность зеркала контакта с гильзой цилиндра. Нормальный износ проявляется равномерной матовой полосой. Блестящие участки или неравномерный износ сигнализируют о перекосе, деформации юбки или проблемах с геометрией цилиндра.
- Осмотрите нижний торец юбки на предмет сколов или вмятин, которые могут возникнуть при контакте с противовесами коленвала (особенно на высоких оборотах или при использовании укороченных шатунов).
Зона поршневых колец (канавки и перемычки):
- Тщательно осмотрите канавки поршневых колец на предмет закоксовки и износа боковых поверхностей. Зазор между кольцом и канавкой должен быть в пределах спецификации.
- Проверьте перемычки (особенно верхнюю между первым и вторым кольцом) на наличие трещин, оплавления или прогаров. Эти зоны наиболее термонагружены и уязвимы при детонации или перегреве.
- Обратите внимание на состояние стопорных штифтов (если есть) в канавках маслосъемных колец.
Днище поршня:
- Изучите поверхность днища на наличие следов детонации (точечные выщерблины, "кратеры"), калильного зажигания (оплавленные края, отверстия) или прогаров.
- Осмотрите фаски и выемки клапанов на предмет контакта с клапанами (задиры, вмятины), что указывает на сбой фаз газораспределения или поломку компонентов ГРМ.
- Оцените общее состояние нагарообразования, его цвет и равномерность.
Внутренняя часть (бобышки и отверстия под палец):
- Осмотрите отверстия под поршневой палец на предмет овализации или задиров.
- Проверьте бобышки на наличие трещин, особенно в местах перехода к днищу и юбке.
- Оцените состояние посадочных мест стопорных колец поршневого пальца.

Область осмотра	Нормальное состояние / Признаки износа	Тревожные признаки / Дефекты
Юбка поршня	Равномерное матовое "зеркало" контакта, отсутствие глубоких царапин	Глубокие задиры, блестящие пятна, сколы на торце, видимая деформация
Канавки колец и перемычки	Чистые канавки, нормальный зазор, отсутствие нагара в перемычках	Закоксованность канавок, увеличенный зазор, трещины, оплавление или прогар перемычек
Днище	Равномерный нагар (цвет зависит от топлива/масла), отсутствие механических повреждений	Следы детонации (выщерблины), оплавление, прогар, вмятины от контакта с клапанами
Внутренняя часть (бобышки, отверстия)	Гладкая поверхность отверстий под палец, отсутствие трещин на бобышках	Овальность отверстий, задиры, трещины в бобышках или у их основания

Обнаружение любого из тревожных признаков требует детального анализа причин их возникновения (неправильная настройка двигателя, проблемы со смазкой/охлаждением, механическая неисправность) и, как правило, замены поршня. Даже незначительные на первый взгляд дефекты, особенно трещины, могут привести к катастрофическому разрушению двигателя при дальнейшей эксплуатации.

Регламент замены поршневых колец

Регламент замены поршневых колец – это комплекс требований и рекомендаций, определяющих периодичность и процедуру замены этих критически важных компонентов двигателя. Соблюдение регламента напрямую влияет на долговечность как самих колец, так и кованых поршней, стенок цилиндров и всего силового агрегата в целом, обеспечивая поддержание проектной компрессии, расхода масла и экологических показателей.

Хотя кованые поршни обладают повышенной прочностью и износостойкостью по сравнению с литыми, износ поршневых колец происходит с аналогичной скоростью, так как они постоянно работают в условиях высоких температур и трения о стенки цилиндра. Поэтому интервалы замены колец для двигателей с коваными поршнями определяются не материалом поршня, а общими факторами износа.

Признаки необходимости замены и факторы влияния

Основными симптомами износа или залегания поршневых колец являются:

Повышенный расход моторного масла ("жор масла") на угар.
Снижение компрессии в одном или нескольких цилиндрах.
Дымный выхлоп (сизый или синеватый дым, особенно при перегазовках).
Падение мощности и ухудшение динамики автомобиля.
Увеличение давления в картере (газы прорываются в картер).

На интервал замены влияют следующие факторы:

Тип двигателя и условия эксплуатации: Турбированные, высокофорсированные, спортивные моторы требуют более частой замены.
Качество моторного масла и топлива.
Стиль вождения: Постоянные высокие нагрузки, работа на высоких оборотах сокращают ресурс.
Попадание абразива: Несвоевременная замена воздушного фильтра.
Перегрев двигателя.

Тип двигателя / Условия	Ориентировочный интервал замены (тыс. км)	Примечания
Атмосферный, стандартная эксплуатация	150 - 250	Средний ресурс для большинства серийных авто
Турбированный, стандартная эксплуатация	120 - 180	Высокие температурные нагрузки
Спортивный / Тюнингованный (в т.ч. с коваными поршнями)	50 - 100	Экстремальные нагрузки, высокие обороты, часто диагностика
Такси / Постоянные городские пробки	100 - 150	Низкокачественное топливо, частые холодные пуски, работа на низких оборотах

Процедура замены поршневых колец при наличии кованых поршней требует особой тщательности:

Демонтаж двигателя или ГБЦ/поддона: Обеспечивает доступ к поршням.
Извлечение поршней с шатунами: Маркировка положения шатунных крышек и ориентации поршней обязательна.
Тщательная очистка поршней: Особое внимание уделяется канавкам поршневых колец. Любые отложения нагара должны быть полностью удалены.
Замер зазоров: Критически важный этап.
- Зазор в замке кольца в цилиндре (проверяется щупом).
- Боковой зазор кольца в канавке поршня (проверяется щупом).
Значения должны строго соответствовать спецификациям производителя двигателя и колец. Неправильные зазоры приведут к ускоренному износу или поломке.
Установка новых колец:
- Кольца устанавливаются в канавки в строго определенной последовательности (часто: верхнее компрессионное, второе компрессионное (скребковое), маслосъемное).
- Соблюдается ориентация колец (метка "TOP" / "Верх" должна быть направлена вверх). Особенно важно для асимметричных компрессионных и составных маслосъемных колец.
- Замки колец разводятся равномерно вокруг окружности поршня (обычно под 120 или 180 градусов друг от друга), избегая совпадения с осью поршневого пальца и направлениям нагрузок.
Обратная сборка двигателя: С использованием новых сальников коленвала, прокладок ГБЦ и поддона, болтов ГБЦ (если требуются заменяемые). Моменты затяжки строго по спецификации.
Обкатка: После замены колец, особенно на кованых поршнях, обязательна щадящая обкатка (500-1000 км) для правильной приработки новых колец к зеркалу цилиндров. Избегать длительных постоянных оборотов и высоких нагрузок.

Влияние качества топлива на ресурс кованых поршней

Низкокачественное топливо провоцирует детонацию – взрывообразное сгорание смеси, создающее ударные нагрузки на поршни. Кованые изделия хоть и прочнее литых, но при хронической детонации в зоне перемычек и бобышек появляются микротрещины, ведущие к разрушению юбки или обрыву днища.

Сернистые соединения в дешевом бензине или солярке при сгорании образуют агрессивные кислоты. Они разъедают защитную масляную пленку на стенках цилиндров, усиливая трение поршневых колец. Результат – ускоренный износ компрессионных колец и зеркала цилиндров, нарушающий тепловой баланс и герметичность камеры сгорания.

Ключевые риски для кованых поршней

Осадкообразование: Присадки в низкосортном топливе оставляют нагар на днище поршня, нарушая теплоотвод и вызывая локальный перегрев.
Коррозия пальцев: Сера и вода в топливе ускоряют окисление масла, снижая защиту поршневых пальцев и бобышек.
Неравномерный износ: Разница в октановом числе между партиями топлива ведет к нестабильному горению, увеличивающему эрозию огневого пояса.

Показатель топлива	Воздействие на поршень	Долгосрочный эффект
Октановое число < 92	Хроническая детонация	Деформация перемычек, трещины днища
Сера > 10 мг/кг	Кислотная коррозия	Износ колец, задиры юбки
Высокое смолообразование	Коксование маслосъемных колец	Потеря подвижности колец, прорыв газов

Для турбированных моторов с коваными поршнями критичен фактор самоочистки: топливо с недостаточным пакетом моющих присадок провоцирует закоксовку форсунок. Неполное распыление смеси вызывает локальные перегревы, оплавляющие кромки поршней даже при кованой конструкции.

Подбор масла для кованых поршней

Кованые поршни, обладая повышенной прочностью и термостойкостью, предъявляют особые требования к моторному маслу. Высокие механические нагрузки и экстремальные температуры в камере сгорания требуют от смазочного материала исключительной стабильности и защитных свойств.

Неправильно подобранное масло может привести к ускоренному износу юбок поршней, задирам цилиндров и коксованию маслосъемных колец, нивелируя преимущества кованой конструкции. Критически важны вязкостно-температурные характеристики, стойкость к окислению и качество противоизносных присадок.

Ключевые критерии выбора

Вязкость по SAE: Оптимальны высокотемпературные классы HTHS ≥ 3.5 сPа (например, 5W-40, 5W-50, 10W-60). Узкие зазоры в поршневой группе требуют стабильной масляной пленки даже при пиковых нагрузках.
Основа масла: Полностью синтетические составы (PAO, эстеры) обеспечивают лучшую термоокислительную стабильность и чистоту поршневых колец по сравнению с минеральными или полусинтетическими аналогами.
Пакет присадок: Обязательно наличие усиленных противоизносных (ZDDP, молибден) и моюще-диспергирующих компонентов. Низкое содержание сульфатной золы (Low/Mid SAPS) снижает риск образования нагара.
Спецификации: Предпочтительны допуски производителей для форсированных ДВС (например, Mercedes-Benz 229.5/229.6, BMW LL-01/LL-04, Porsche A40, VW 502 00/505 00).

Для двигателей с коваными поршнями, подвергающихся постоянным высоким оборотам (спортивная эксплуатация, трек-дни), рекомендуются специализированные масла с повышенным щелочным числом (TBN > 10) и расширенным температурным диапазоном. Регулярный контроль уровня и состояния масла (анализ отработанного масла) обязателен для раннего выявления аномального износа.

Тип камеры сгорания: выбор под марку авто

Конструкция камеры сгорания напрямую влияет на совместимость кованого поршня с двигателем конкретной марки. Форма днища поршня должна идеально соответствовать геометрии ГБЦ для обеспечения эффективного сгорания топливно-воздушной смеси и предотвращения детонации. Производители разрабатывают поршни с учетом уникальных характеристик камеры сгорания каждого мотора: угла наклона клапанов, расположения свечей зажигания и степени турбулизации потока.

Некорректный подбор формы днища приводит к снижению КПД двигателя, увеличению тепловой нагрузки и риску механических повреждений. Для атмосферных двигателей BMW серии M применяют поршни с глубокими выемками под широкие клапаны, тогда как в турбированных моторах Volkswagen EA888 используют плоские днища с усиленными противовесами для работы под высоким давлением.

Ключевые аспекты выбора

Угол клапанов: Поршни для двигателей Ford с углом 34° требуют иной формы выемок, чем для Subaru с 41°
Расположение свечи: Смещенное положение свечи в моторах Mercedes M276 диктует асимметричную форму камеры
Степень сжатия: Для Mazda SkyActiv-X с CR 16:1 используют специальные выпуклые днища

Марка авто	Тип камеры	Особенности поршней
Toyota (серия GR)	Прямоточная	Симметричные выемки под Т-образную форкамеру
Audi (TFSI)	Пента-крыша	Глубокие клапанные рельефы с канавками для охлаждения
Nissan (VR38DETT)	Полусферическая	Куполообразное днище с фасками под 12 клапанов

При тюнинге обязательна проверка зазоров между клапанами и поршневыми выемками методом пластилина. Для двигателей с изменяемой геометрией камеры (например, Alfa Romeo MultiAir) требуется точное соответствие гидравлическим каналам ГБЦ. Современные тенденции включают лазерную обработку кромок днища для контроля распространения пламени и микропокрытия термобарьерными составами.

Производители кованых поршней: сравнение брендов

Рынок кованых поршней представлен десятками специализированных брендов, каждый из которых предлагает уникальные технологии и ориентирован на разные сегменты тюнинга и motorsport. От выбора производителя напрямую зависят надежность, мощность и ресурс двигателя, особенно в условиях экстремальных нагрузок.

Ключевыми критериями сравнения выступают: используемые алюминиевые сплавы (4032 или 2618), конструктивные особенности (форма юбки, охлаждающие каналы, дизайн колец), точность изготовления, а также специализация бренда – от массового рынка до гоночных применений. Не менее важен опыт работы с конкретными марками двигателей.

Сравнительная характеристика популярных брендов

Бренд	Страна	Ключевые особенности	Специализация по маркам
JE Pistons	США	Сплав 2618, усиленные пальцы, кастомные решения	VAG, BMW, GM, Ford, японские турбодвигатели
Mahle Motorsport	Германия	Сплав 4032, кованые заготовки с ЧПУ, овальная юбка	Mercedes-AMG, Porsche, BMW M, Audi RS
Wossner	Германия	Гиперэвтектический сплав, усиленные перемычки, доступность	VAG TSI/TFSI, Subaru EJ/FA, Mitsubishi 4B11
CP-Carrillo	США	Авиационные сплавы, гоночные профили, кольца Total Seal	Высокооборотные двигатели Honda K/B, Toyota 2JZ, RB Nissan
Wiseco	США	Сплав 2618 с керамическим покрытием юбки, бюджетный сегмент	Дизели VAG TDI, Mazda SkyActiv, Ford EcoBoost

При выборе учитывайте тип эксплуатации: для уличных проектов с умеренным форсированием предпочтительны Mahle или Wossner из сплава 4032, обеспечивающие минимальные зазоры и тихую работу. Для гоночных двигателей с высокими температурами и нагрузками лидируют JE Pistons и CP-Carrillo со сплавом 2618, несмотря на увеличенные холодные зазоры.

Технологические отличия включают:

Системы охлаждения (масляные форсунки, каналы под кольцами)
Вес и балансировку комплекта
Покрытия юбок (молибден, графит)
Типы стопорных колец и комплектацию поршневыми пальцами

Этапы проектирования под конкретный двигатель

Проектирование кованого поршня начинается с глубокого анализа целевого двигателя. Изучаются его технические характеристики: рабочий объем, степень сжатия, пиковая мощность и крутящий момент, диапазон оборотов, особенности системы охлаждения и смазки. Также учитываются планируемые модификации (форсирование, установка турбины) и условия эксплуатации.

На основе полученных данных определяются критические параметры поршня: допустимая масса, тепловые нагрузки, механические напряжения в зоне колец и бобышек. Рассчитывается требуемая прочность материала и коэффициент теплового расширения для предотвращения заклинивания или повышенного износа цилиндров.

Детальная последовательность разработки

Термомеханическое моделирование
- Расчет температурных полей в камере сгорания
- Анализ распределения нагрузок при рабочих циклах
- Определение зон максимального напряжения (днище, канавки колец)
Конструкторская проработка
- Оптимизация геометрии юбки для снижения трения
- Профилирование внутренних усиливающих ребер
- Расчет толщины днища и высоты компрессионной части
Верификация прототипа
- Испытания на гидравлических стендах под давлением
- Тесты на усталостную прочность при экстремальных нагрузках
- Контроль тепловой деформации в термокамерах
Корректировка и финализация
- Внесение изменений по результатам стендовых тестов
- Подбор состава алюминиевого сплава (4032, 2618)
- Согласование допусков на обработку с технологией производства

Список источников

При подготовке материала о кованых поршнях для автомобилей использовались специализированные технические ресурсы и отраслевые публикации. Основное внимание уделялось характеристикам материалов, технологиям производства и совместимости с двигателями различных марок.

Ниже представлен перечень источников, содержащих актуальные данные по конструктивным особенностям, эксплуатационным требованиям и спецификациям кованых поршней. Все материалы прошли проверку на соответствие современным стандартам автомобилестроения.

Технические каталоги ведущих производителей поршневых групп (Mahle, Kolbenschmidt, CP-Carrillo)
Инженерные руководства по модификации ДВС от SAE International
Научные публикации в журналах «Двигателестроение» и «Автомобильная промышленность»
Протоколы испытаний материалов от институтов металлургии (данные по алюминиевым сплавам 4032/2618)
Технические бюллетени FISITA по тюнингу силовых агрегатов
Спецификации OEM-производителей (BMW M Power, Mercedes-AMG, Toyota Racing)
Отчеты автоспортивных команд по эксплуатации кованых поршней в гоночных условиях
Материалы отраслевых выставок Automechanika и SEMA

Кованые поршни для различных марок автомобилей

Принцип работы кованого поршня в ДВС

Особенности работы в экстремальных условиях

Преимущества ковки перед литьём в производстве поршней

Ключевые эксплуатационные преимущества

Сталь против алюминиевых сплавов: выбор материала

Ключевые аспекты выбора

Как кованые поршни повышают надежность двигателя

Ключевые факторы надежности

Запас прочности для форсированных моторов

Ключевые аспекты надежности

Термическая обработка: закалка и старение

Влияние обработки на эксплуатационные свойства

Конструкция юбки кованого поршня

Профиль поршневого пальца в кованых моделях

Ключевые особенности профилей

Особенности установки поршневых колец

Ключевые этапы и требования

Специфика обработки канавок под кольца

Ключевые аспекты технологии

Требования к смазке при использовании кованых поршней

Критичные параметры моторных масел

Расчет теплового зазора для кованого поршня

Ключевые факторы расчета

Методы балансировки поршневой группы

Технологии балансировки

Подбор шатунов под кованые поршни

Основные критерии выбора

Особенности для атмосферных двигателей

Ключевые инженерные решения:

Настройка кованых поршней под турбонаддув

Особенности доработки колец и материалов

Работа с закисью азота (NOS)

Особенности конфигурации поршней под NOS

Особенности кованых поршней для двигателей Toyota серий JZ и AZ

Сравнительные характеристики

Подбор под турбомоторы Nissan RB и SR

Критерии выбора и особенности

Специфика для моторов Subaru EJ и FA

Ключевые отличия по сериям

Кованые поршни в двигателях Mitsubishi 4G6x

Ключевые особенности и преимущества

Популярные решения и производители

Критические аспекты установки

Требования к поршням для BMW N54/N55

Ключевые аспекты конструкции и материалов

Адаптация под оппозитные Porsche

Ключевые аспекты проектирования

Нюансы для американских V8 (LS, Coyote)

Ключевые отличия и особенности

Подбор для дизельных двигателей TDI/CDI

Ключевые параметры подбора

Проверка геометрии цилиндров перед установкой

Процедура проверки

Обработка внутренних поверхностей цилиндров

Ключевые технологии обработки

Требования к параметрам поверхности

Притирка колец для кованых поршней

Ключевые этапы и рекомендации

Контроль зазора по юбке для разных марок

Особенности для популярных марок

Влияние степени сжатия на подбор поршня

Ключевые аспекты влияния СЖ на выбор кованого поршня

Толщина днища поршня и форсировка

Факторы, влияющие на выбор толщины днища при форсировке

Защитные покрытия юбки поршня

Типы покрытий и их функции

Анодирование как способ защиты от перегрева

Ключевые преимущества анодирования

Контроль детонации после установки

Методы диагностики и адаптации

Особенности обкатки нового двигателя с коваными поршнями

Ключевые этапы обкатки

Мониторинг температурных режимов

Методы контроля и инструменты

Симптомы неправильно подобранного поршня

Ключевые индикаторы проблем

Диагностика задиров на юбке

Ключевые этапы диагностики

Визуальный осмотр после пробега
