КПП Даймос на УАЗ Патриот - устройство, обслуживание, ремонт

Статья обновлена: 18.08.2025

Механическая коробка переключения передач Dymos (Даймос) – ключевой агрегат трансмиссии в автомобилях УАЗ Патриот.

Надежность и ремонтопригодность этой КПП напрямую влияют на эксплуатационные характеристики внедорожника.

Понимание устройства узла, правил его обслуживания и типовых неисправностей критически важно для владельца.

Статья содержит детальное описание КПП Dymos, регламент технического обслуживания и рекомендации по диагностике и ремонту распространенных поломок.

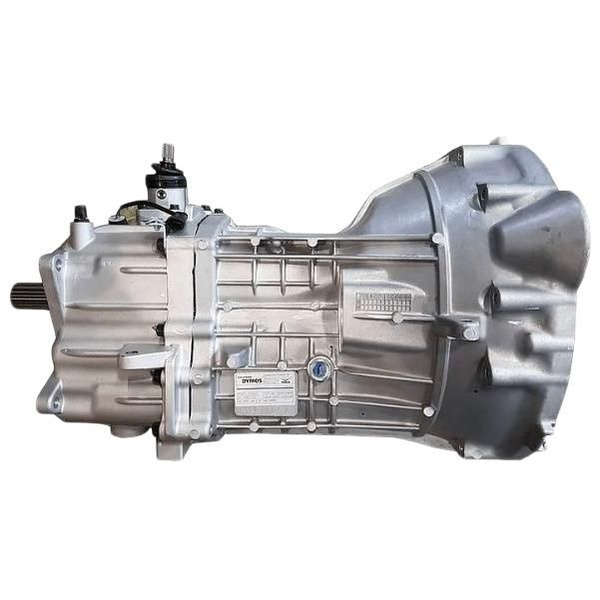

Особенности конструкции 5-ступенчатой МКПП Dymos

Коробка передач Dymos реализует классическую трехвальную схему с постоянным зацеплением шестерен. Основными компонентами являются первичный (ведущий) вал, соединенный со сцеплением, вторичный (ведомый) вал, передающий крутящий момент на кардан, и промежуточный вал с закрепленными шестернями. Все валы смонтированы на подшипниках качения в алюминиевом картере, что обеспечивает жесткость конструкции при сниженной массе.

Особое внимание уделено синхронизаторам: все пять передач переднего хода оснащены многоконусными синхронизаторами инерционного типа. Для задней передачи применена скользящая шестерня без синхронизатора, требующая полной остановки автомобиля перед включением. Система смазки – комбинированная (разбрызгивание + масляная ванна), с заливной пробкой на боковой стенке картера и магнитным сливным клапаном.

Трехконусные синхронизаторы на 1-2 передачах снижают усилие переключения и износ
Чугунные шестерни с косозубым зацеплением для повышенной плавности работы
Механизм выбора передач с дистанционным тросовым приводом и вилками переключения
Усиленный поддон картера с ребрами жесткости для защиты от ударов
Лабиринтные сальники валов с двухконтурными уплотнениями против течей масла

Компонент	Особенности
Шестерни	Цементованная сталь, поверхностная закалка ТВЧ
Картер	Алюминиевый сплав АК7ч, термообработанный
Сальники	Резинотехнические изделия из термостойкого FKM-эластомера
Подшипники	Радиально-упорные роликовые (первичный вал), шариковые (вторичный вал)

Передаточные числа и рабочие характеристики агрегата

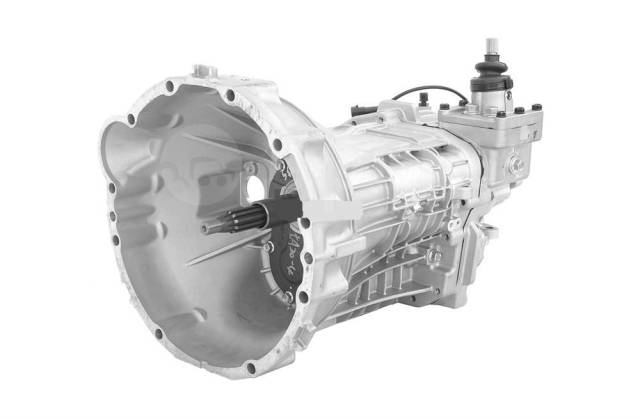

Коробка передач Dymos на УАЗ Патриот – 5-ступенчатая механическая синхронизированная конструкция с задним приводом. Главная особенность – оптимизированные передаточные числа, обеспечивающие баланс между динамикой разгона и топливной экономичностью. Передаточные отношения подобраны для эффективной работы с двигателем ЗМЗ-409 или УМЗ-4213, учитывая массу автомобиля и эксплуатационные нагрузки.

Конструкция агрегата включает алюминиевый картер, косозубые шестерни (для снижения шума) и двухконусные синхронизаторы на 1–2 передачах. Отличительная черта – повышенный крутящий момент на низких оборотах, что критично для внедорожного использования. Рабочий диапазон температур: от -40°C до +120°C, что подтверждает адаптацию к сложным климатическим условиям.

Технические параметры

Передаточные числа КПП Dymos:

Передача	Значение
1 передача	3,752
2 передача	2,181
3 передача	1,414
4 передача	1,000
5 передача	0,816
Задний ход	3,672
Главная пара	3,909 (или 4,1 для версий повышенной проходимости)

Ключевые рабочие характеристики:

Максимальный входной крутящий момент: 330 Н·м (для базовой версии)
Диапазон рабочих оборотов: 2000–4500 об/мин (оптимальная зона для переключений)
Особенности работы передач:
- 1–2 передачи – короткоходные (резерв для старта под нагрузкой и бездорожья)
- 5 передача – повышающая (снижение оборотов двигателя на трассе на 18–22%)

Типовые проблемы, влияющие на характеристики:

Износ синхронизаторов 2–3 передач (проявляется хрустом при переключении)
Течь сальников первичного/вторичного валов (падение уровня масла → перегрев шестерен)
Деформация вилок включения (неполное зацепление → пробуксовка под нагрузкой)

Проверка уровня масла в КПП: пошаговая инструкция

Регулярный контроль уровня смазки в коробке передач УАЗ Патриот с КПП Dymos предотвращает преждевременный износ синхронизаторов и подшипников. Процедура выполняется на прогретом агрегате после короткой поездки.

Требуемые материалы: чистая ветошь, шприц или воронка для долива, оригинальное масло ZF TE-ML 04D / 75W-85 (объём долива до 0.3 л). Необходимо исключить попадание грязи в картер при откручивании пробок.

Последовательность действий

Установите автомобиль на ровную площадку с выключенным двигателем
Очистите ветошью область контрольной пробки (на боковой стенке редуктора) и заливной горловины (на верхней крышке)
Выкрутите контрольную пробку шестигранником на 14 мм
Проведите пальцем по отверстию: масло должно доходить до нижней кромки резьбы
При недостаточном уровне:
- Через заливное отверстие добавьте масло шприцем
- Доливайте до момента вытекания из контрольного отверстия
Заверните контрольную пробку с усилием 25-30 Нм
Протрите корпус КПП от остатков масла

Критичный признак	Действие
Масло ниже контрольного отверстия >5 мм	Требуется срочная доливка 0.2-0.3 л
Наличие металлической стружки в масле	Диагностика КПП на СТО

Требования к смазочным материалам для коробки Dymos

Трансмиссионное масло для коробки передач Dymos (УАЗ Патриот) должно строго соответствовать спецификациям производителя. Использование неподходящих жидкостей приводит к ускоренному износу синхронизаторов, подшипников и шестерен, а также провоцирует затрудненное переключение передач, особенно при отрицательных температурах.

Ключевым требованием является применение исключительно синтетических масел с высокими противоизносными и противозадирными свойствами. Масло обязано сохранять стабильную вязкость в широком температурном диапазоне (-40°C до +150°C) и обеспечивать надежную защиту деталей при высоких нагрузках.

Критически важные параметры

Класс вязкости по SAE: 75W-90 – оптимален для большинства климатических зон.
Спецификация API: GL-4+ или GL-5 (с обязательным указанием совместимости с синхронизаторами).
Допуски производителя: Обязательно соответствие требованиям Dymos (указаны в технической документации на КПП).

Запрещено:

Использование универсальных масел GL-4/GL-5 без подтвержденной совместимости с синхронизированными КПП.
Применение жидкостей с модификаторами трения, агрессивно воздействующими на желтые металлы (латунь, бронза).
Смешивание масел разных производителей или стандартов.

Периодичность замены трансмиссионного масла

Для механической коробки передач Dymos на УАЗ Патриот производитель рекомендует плановую замену масла каждые 60 000 км пробега или 3 года эксплуатации – в зависимости от того, что наступит раньше. Этот интервал актуален для стандартных условий эксплуатации без экстремальных нагрузок.

Первая замена трансмиссионного масла должна выполняться после обкатки нового автомобиля – через 2 000-3 000 км пробега. Это критически важно для удаления металлической стружки и продуктов приработки деталей, образующихся в начальный период эксплуатации КПП.

Факторы, влияющие на интервал замены

При эксплуатации в тяжелых условиях периодичность замены масла сокращается до 30 000 км или 2 лет. К таким условиям относятся:

Постоянная езда по бездорожью или грунтовым дорогам
Буксировка тяжелых прицепов
Длительное движение в городских пробках
Работа в экстремальных температурах (ниже -25°C или выше +35°C)
Использование нештатных колес увеличенного диаметра

Условия эксплуатации	Пробег	Временной интервал
Стандартные	60 000 км	3 года
Тяжелые	30 000 км	2 года

Обязательно контролируйте уровень масла при каждом ТО (раз в 10 000 км). При обнаружении металлической стружки на магнитной пробке, изменении цвета или консистенции масла, появлении шумов в КПП – выполните внеплановую замену независимо от пробега.

Техника замены масла в КПП УАЗ Патриот Dymos без промывки

Замена масла в коробке передач УАЗ Патриот Dymos без промывки выполняется при плановом ТО или при ухудшении качества трансмиссионной жидкости. Процедура требует строгого соблюдения последовательности для исключения ошибок и повреждения узла.

Подготовьте новый смазочный материал (рекомендуется GL-4 или GL-5 75W-90/80W-90 в объеме 1.7-2.0 л), чистую емкость для слива отработанного масла, шестигранный ключ (чаще всего 8 мм), воронку, ветошь и защитные перчатки. Автомобиль должен стоять на ровной поверхности.

Пошаговая процедура замены

Прогрев КПП: Совершите поездку 10-15 км для нагрева масла до рабочей температуры (40-50°C).
Установка авто: Зафиксируйте УАЗ на ручнике и противооткатных упорах. Приподнимите переднюю часть домкратом, установив на подставки.
Слив отработанного масла:
- Очистите зону сливной пробки КПП от грязи ветошью.
- Подставьте емкость под сливное отверстие.
- Шестигранным ключом аккуратно открутите сливную пробку (расположена внизу картера).
- Полностью слейте масло (10-20 минут).
- Протрите магнитную часть пробки, удалите металлическую стружку.
- Затяните сливную пробку с моментом 23-28 Н∙м.
Заливка нового масла:
- Очистите заливную горловину (расположена на боковой стенке КПП).
- Открутите заливную пробку шестигранником.
- Вставьте воронку в отверстие.
- Медленно залейте свежее масло до уровня нижней кромки заливного отверстия (используйте ~1.8 л).
- Затяните заливную пробку с моментом 23-28 Н∙м.

Контроль уровня: После запуска двигателя и работы КПП на нейтрали 2-3 минуты заглушите мотор. Дождитесь стекания масла (5 минут), открутите заливную пробку и проверьте уровень – масло должно быть у нижнего края отверстия. При необходимости долейте жидкость.

Ключевые параметры	Значения
Объем масла	1.7–2.0 л
Момент затяжки пробок	23–28 Н∙м
Рекомендуемая вязкость	75W-90, 80W-90 (GL-4/GL-5)

Важно: Используйте масла с допусками производителя КПП Dymos. Избегайте смешивания разных типов жидкостей. После замены проверьте герметичность пробок в движении и через сутки эксплуатации.

Замена масла с полной промывкой системы Даймос

Полная промывка системы смазки КПП Даймос на УАЗ Патриот проводится при плановой замене масла после длительного интервала эксплуатации, при переходе на другой тип или марку масла, а также при наличии признаков сильного загрязнения продуктами износа или старым загустевшим маслом. Эта процедура обеспечивает максимальное удаление отработанных отложений и металлической взвеси из картера, каналов и узлов трансмиссии.

Для выполнения работ потребуются свежее трансмиссионное масло (объем согласно спецификации производителя), промывочная жидкость для КПП, новый масляный фильтр (если конструкцией предусмотрен), герметик, набор инструментов (ключи, головки, емкости для слива), ветошь и средства индивидуальной защиты. Убедитесь, что промывочный состав совместим с материалом сальников и уплотнений коробки передач.

Последовательность работ

Прогрев и слив отработанного масла: Запустите двигатель, дайте КПП прогреться до рабочей температуры (пробег 5-10 км). Заглушите двигатель, установите автомобиль на ровную площадку. Открутите сливную пробку на картере КПП, предварительно подставив емкость. Дождитесь полного стекания старого масла.
Установка промывочного состава: Заверните сливную пробку. Через заливное отверстие залейте промывочную жидкость в объеме, соответствующем паспортному количеству масла для данной КПП.
Цикл промывки: Запустите двигатель. Последовательно включайте все передачи (на неподвижном автомобиле, удерживая педаль тормоза), задерживаясь на каждой 15-20 секунд. Повторите цикл 3-5 раз. Совершите пробную поездку без нагрузки (2-3 км) в щадящем режиме.
Слив промывки и замена фильтра: Слейте промывочную жидкость полностью (она будет иметь темный цвет). Демонтируйте поддон картера (при наличии). Снимите старый масляный фильтр (если установлен), очистите магнитные пробки и посадочную плоскость поддона от остатков грязи. Установите новый фильтр и поддон с новым уплотнением или герметиком.
Заполнение свежим маслом: Залейте новое трансмиссионное масло рекомендованной спецификации (GL-4 или GL-5, вязкость по SAE согласно климатическим условиям) строго до уровня контрольного отверстия или метки на щупе. Прогрейте КПП, проверьте работу передач на месте и в движении, убедитесь в отсутствии подтеков.

Ключевые рекомендации: Используйте только промывки, специально разработанные для трансмиссий – универсальные или моторные составы могут повредить синхронизаторы. После процедуры первые 500-1000 км избегайте экстремальных нагрузок на КПП. Контролируйте уровень и состояние масла после пробега 200-300 км. Соблюдение интервалов замены (каждые 40-60 тыс. км или по регламенту) предотвращает необходимость частых интенсивных промывок.

Диагностика посторонних шумов при работе коробки

Посторонние шумы в коробке передач УАЗ Патриот с КПП Dymos – критичный симптом, требующий немедленной диагностики. Характер звука (скрежет, вой, стук, гул) и условия его возникновения (на холостом ходу, под нагрузкой, при переключении) напрямую указывают на потенциальную неисправность.

Игнорирование шумов приводит к прогрессирующему разрушению деталей КПП и дорогостоящему ремонту. Диагностика начинается с точного определения зоны и условий появления звука, проверки уровня и состояния масла, визуального осмотра подвесных элементов.

Основные источники шумов и методы диагностики

Этапы первичной проверки:

Определение условий: Фиксация момента появления шума (холостой ход, движение, ускорение, торможение, конкретная передача, нейтраль).
Проверка масла:
- Уровень трансмиссионного масла (SAE 75W-90, 80W-90 GL-4/GL-5) через контрольную пробку.
- Состояние масла (металлическая стружка, запах гари, чрезмерная загрязненность).
Визуальный и механический осмотр:
- Люфт карданных валов (продольный и поперечный).
- Состояство опор двигателя и КПП (трещины, проседание).
- Целостность защитных кожухов ШРУСов, пыльников.
- Надежность крепления коробки передач и раздаточной коробки.

Характерные шумы и вероятные причины:

Тип шума	Условия возникновения	Возможная причина
Гул, вой	Движение накатом, под нагрузкой, на определенных передачах	Износ подшипников (первичного, вторичного валов, промежуточного), дефект шестерен главной пары, низкий уровень масла
Скрежет	Только при переключении передач	Износ синхронизаторов, повреждение вилок переключения, неполное выключение сцепления
Стук, цокот	Холостой ход (нейтраль), пропадает при выжиме сцепления	Выработка подшипника первичного вала, износ шлицев, люфт шестерен
Вибрация + гул	Разгон, определенные скорости	Дисбаланс карданных валов, износ ШРУСов, критический износ подвесного подшипника

Дальнейшие действия при выявлении проблемы внутри КПП:

Снятие коробки передач для дефектовки.
Разборка КПП, тщательная мойка деталей.
Детальный осмотр шестерен, валов, синхронизаторов, подшипников, вилок переключения на предмет выработки, сколов, задиров, деформации.
Замеры люфтов и зазоров специальным инструментом (номинальные значения указаны в мануале Dymos).
Замена изношенных компонентов (часто комплектом: подшипники, сальники, синхронизаторы поврежденной передачи).
Сборка с соблюдением моментов затяжки, заправка свежим маслом.

Своевременная и точная диагностика шумов КПП Dymos позволяет локализовать проблему на ранней стадии, минимизировать стоимость ремонта и предотвратить выход из строя смежных узлов трансмиссии УАЗ Патриот.

Причины сложного включения передач и методы устранения

Затрудненное переключение передач в КПП Dymos УАЗ Патриот часто свидетельствует о неисправностях механической части или нарушении условий эксплуатации. Игнорирование симптомов приводит к ускоренному износу синхронизаторов и шестерен, что требует дорогостоящего ремонта.

Своевременная диагностика позволяет точно определить источник проблемы и предпринять корректирующие действия. Большинство неполадок устраняется регулировкой, заменой расходников или ревизией узлов без полной разборки коробки.

Распространенные неисправности и способы их устранения

Причина	Метод устранения
Низкий уровень масла	Долить или заменить масло (рекомендовано SAE 75W-90 GL-4)
Износ синхронизаторов	Замена синхронизаторов с полной разборкой КПП
Деформация тяг кулисы	Регулировка или замена приводных тяг переключения
Задиры на штоках вилок	Шлифовка штоков или замена вилок включения
Неполное выключение сцепления	Прокачка гидропривода Замена ведомого диска Регулировка педали
Попадание грязи в картер	Промывка КПП с заменой масла

Критичные случаи: При обнаружении металлической стружки в масле или разрушении подшипников валов требуется капитальный ремонт с заменой:

Шарикоподшипников первичного/вторичного валов
Сальников и стопорных колец
Деформированных шестерен

Ремонт синхронизаторов КПП Dymos своими силами

Ремонт синхронизаторов КПП Dymos на УАЗ Патриот требует полной разборки коробки передач. Основные признаки неисправности: затрудненное включение передач (особенно при быстром переключении), хруст или скрежет, самопроизвольное выбивание скорости. Перед началом работ подготовьте спецключи для стопорных колец, съемник подшипников, динамометрический ключ и ремонтный комплект синхронизаторов.

Обязательно очистите корпус КПП и рабочее место от грязи. Требуется полный слив масла. Разборку выполняйте на чистой поверхности, последовательно складывая детали и фиксируя положение валов. Особое внимание уделите порядку снятия стопорных колец, шестерен и блокирующих колец синхронизаторов.

Этапы замены синхронизаторов

Снимите КПП с автомобиля, отсоединив карданные валы, тросы переключения и кронштейны
Разберите корпус:
- Открутите болты крышки первичного вала
- Демонтируйте заднюю крышку с сальником
- Извлеките валы в сборе со шестернями
Разберите вторичный вал:
- Снимите стопорные кольца шестерен
- Аккуратно демонтируйте шестерни передач и сухари
- Извлеките дефектные синхронизаторы (обычно износу подвержены блокирующие кольца и зубчатые муфты)

Установите новые синхронизаторы:

Компонент	Требование
Блокирующие кольца	Проверьте конусность и фрикционные насечки
Муфты включения	Зубья без сколов и заусенцев
Сухари фиксаторов	Обязательная замена пружин

Соберите вал в обратной последовательности, контролируя тепловые зазоры (0.3-0.8 мм)
Установите валы в картер, затяните болты крышек с моментом 24-30 Н·м
Залейте новое масло GL-4 75W-90 (объем 2.3-2.5 л)

Критические моменты: Не путайте ориентацию синхронизаторов – фрикционные кольца должны быть обращены конусом к шестерне. Проверьте плавность вращения валов после сборки. Категорически запрещено использовать ударный инструмент при монтаже подшипников.

Самостоятельная замена сцепления для коробки Даймос

Замена сцепления на КПП Dymos требует демонтажа коробки передач. Перед началом работ убедитесь в наличии необходимых инструментов: комплекта сцепления (диск, корзина, выжимной подшипник), домкрата, опор, головок на 13–19 мм, съёмника ступиц и динамометрического ключа. Обязательно зафиксируйте автомобиль на ровной поверхности противооткатными упорами и снимите клеммы АКБ.

Демонтаж начинается с отключения тяги КПП, троса спидометра, разъёмов датчиков и стартера. Слейте масло из коробки, отсоедините карданные валы и опоры силового агрегата. После поддержки двигателя снимите поперечину рамы и крепления КПП – коробка должна аккуратно опускаться на подготовленную тележку или подставку.

Процесс замены компонентов

После демонтажа КПП:

Открутите болты крепления корзины сцепления (6 шт.) крест-накрест, предотвращая деформацию.
Снимите ведомый диск, корзину и выжимной подшипник с направляющей втулки.
Очистите посадочные поверхности от грязи и остатков смазки.
Установите новый выжимной подшипник на втулку с нанесением консистентной смазки.
Совместите отверстия нового ведомого диска с метками маховика (используйте монтажную оправку для центровки).
Затяните болты корзины с усилием 25–28 Н·м по диагональной схеме.

Сборка и особенности:

Проверьте состояние маховика – при глубоких задирах требуется проточка или замена.
Смажьте шлицы первичного вала КПП графитовой смазкой.
При установке коробки контролируйте соосность валов – избегайте перекоса.

Компонент	Момент затяжки	Особенности
Болты корзины	25–28 Н·м	Диагональная последовательность
Крепление КПП	35–40 Н·м	С предварительной центровкой
Карданные валы	75–85 Н·м	Контроль балансировки

После сборки залейте масло в КПП (рекомендовано 75W-90 GL-4), подключите трос сцепления и отрегулируйте свободный ход педали (10–15 мм). Проверьте работу на нейтрали и всех передачах перед эксплуатацией. Первые 500 км избегайте резких стартов и пробуксовки.

Устранение течей сальников и прокладок коробки передач

Течи масла через сальники и прокладки КПП Dymos на УАЗ Патриот – распространённая проблема, приводящая к падению уровня смазки, ускоренному износу узлов и загрязнению подкапотного пространства. Основными причинами выступают естественное старение уплотнителей, деформация посадочных мест, механические повреждения при ремонте или некорректная установка компонентов.

Для эффективного устранения течи необходима точная диагностика источника утечки масла. Наиболее уязвимыми местами являются сальник первичного вала (со стороны сцепления), сальник вторичного вала (у приводов заднего моста), прокладка поддона картера, а также уплотнители датчиков и штока переключения передач. Замена требует демонтажа КПП или её частичной разборки.

Порядок устранения течей

Критические этапы работ:

Демонтаж КПП (для доступа к сальнику первичного вала):
- Снять карданные валы, рычаги КПП, коробку передач раздатки
- Отсоединить трос сцепления, кронштейны и электроразъёмы
- Извлечь коробку передач вместе с корзиной сцепления
Замена сальников:
- Первичный вал: демонтировать корзину сцепления, аккуратно выпрессовать старый сальник, очистить посадочное место. Новый сальник установить заподлицо с корпусом КПП, используя оправку
- Вторичный вал: снять задний фланец (открутить гайку, применить съёмник), удалить повреждённый сальник. Нанести моторное масло на кромку нового уплотнения, запрессовать без перекоса
Замена прокладок:
- Очистить привалочные плоскости картера и крышек от старой прокладки и герметика
- Нанести тонкий слой анаэробного герметика (Loctite 574 или аналог) на новую прокладку
- Затянуть крепёж динамометрическим ключом в последовательности, указанной в сервис-мануале

Контроль качества: После сборки заполнить КПП маслом (объём 1.8-2.2 л, тип GL-4 75W-90). Провести тестовую поездку с последующей проверкой узлов на отсутствие подтёков. Особое внимание уделить зоне вокруг первичного вала и стыку поддона.

Уплотнительный элемент	Рекомендуемый артикул	Момент затяжки (Нм)
Сальник первичного вала	Dymos 2201700500	Запрессовка вручную
Сальник вторичного вала	Dymos 2201700600	Гайка фланца: 180-220
Прокладка поддона	Dymos 2202700100	Болты: 12-15

Адаптация троса переключения передач на УАЗ Патриот

Адаптация троса переключения передач необходима после замены компонентов КПП, сцепления или самого троса для обеспечения точного срабатывания механизмов. Неправильная регулировка приводит к нечеткому включению передач, хрусту шестерен или самопроизвольному выбиванию скорости. Процедура требует контроля положения рычага КПП и кулисы коробки передач.

Основная задача – синхронизировать нейтральное положение селектора в салоне с механизмом выбора передач на КПП Dymos. Регулировка осуществляется через резьбовую муфту на тяге троса, которая изменяет его эффективную длину. Обязательно выполняется на прогретом автомобиле с выключенным двигателем.

Пошаговая процедура регулировки

Установите автомобиль на ровную площадку, зафиксируйте ручным тормозом
Откройте капот, найдите регулировочную муфту троса КПП (возле корпуса воздушного фильтра)
Ослабьте контргайки муфты ключом на 13 мм
Переведите рычаг переключения в салоне строго в нейтральное положение (перпендикулярно оси автомобиля)
Проверьте метки на кулисе КПП:
- Снимите защитный резиновый чехол
- Убедитесь, что паз выборного механизма совпадает с риской на корпусе
Вращайте регулировочную муфту до совпадения меток кулисы (при необходимости приложите легкое усилие монтировкой)
Зафиксируйте муфту контргайками без смещения положения

Контрольная проверка	Норма	Отклонение
Ход рычага в нейтрали	Свободный люфт 5-7 мм	Жесткое движение или отсутствие люфта
Включение 1/2 передачи	Без усилия, четкая фиксация	Неполное включение, скрежет
Задний ход	Включается после полного выжима сцепления	Блокировка включения

Важно: после регулировки проверьте работу на всех передачах с запущенным двигателем. При сохранении проблем проверьте износ втулок троса, состояние пластмассовых фиксаторов на кулисе и целостность пыльников. Для моделей после 2018 года с тросом "Quinton Hazell" дополнительно требуется калибровка положения датчика выбора передач через диагностический сканер.

Регулировка кулисы управления КПП Dymos

Регулировка кулисы КПП Dymos на УАЗ Патриот устраняет люфты рычага переключения, нечёткое включение передач и посторонние шумы. Процедура обеспечивает синхронизацию положения селектора с механизмом коробки через тяги управления.

Некорректная регулировка вызывает переключение без полного включения передачи (с пробуксовкой), самопроизвольное выбивание скорости и ускоренный износ синхронизаторов. Требует точности – отклонение в 1-2 мм критично для функциональности.

Пошаговая инструкция регулировки

Подготовка: Зафиксируйте автомобиль на ровной площадке стояночным тормозом, подложите противооткатные упоры. Снимите пластиковый кожух рычага КПП в салоне.
Доступ к кулисе: Поднимите авто на подъёмнике/эстакаде. Очистите от грязи регулировочную муфту тяги кулисы (расположена между салонным рычагом и КПП).
Установка нейтрали: Переведите рычаг в строго вертикальное положение нейтральной передачи. Проверьте совпадение меток на штоке КПП и фланце кулисы.
Корректировка длины тяги: Ослабьте контргайку регулировочной муфты. Вращайте муфту для изменения длины тяги:
- При недожатии до передачи – укоротите тягу (муфта по часовой стрелке)
- При затруднённом включении – удлините тягу (муфта против часовой стрелки)
Фиксация и проверка: Затяните контргайку муфты с моментом 15-20 Н·м. Последовательно включите все передачи (включая заднюю), проверьте чёткость без усилия и посторонних звуков.

Параметр	Значение
Допустимый люфт рычага в нейтрали	Менее 5 мм
Момент затяжки контргайки	15-20 Н·м
Критерий корректности	Включение 1/2 передачи одним движением

Важно: После регулировки проверьте отсутствие контакта тяг с элементами кузова при работе двигателя на вибрациях. При сохранении проблем исследуйте износ втулок кулисы или шарниров тяг.

Диагностика и ремонт подшипников первичного вала

Повреждение подшипника первичного вала проявляется характерным воем или гулом на нейтральной передаче при работающем двигателе, исчезающим при выжиме сцепления. Интенсивность звука нарастает с увеличением оборотов коленчатого вала. Дополнительным признаком может служить вибрация, передающаяся на кулису переключения передач. Для точной локации дефекта используется стетоскоп – приложив его к картеру КПП в зоне расположения подшипника, повреждение подтверждается отчетливым металлическим гудением или хрустом.

Обязательно проверяется уровень трансмиссионного масла и его состояние – наличие металлической стружки или абразивного износа указывает на разрушение подшипниковых элементов. При отсутствии инструментальной диагностики косвенным методом служит кратковременное выключение двигателя на ходу (на нейтрали) – резкое исчезновение гула до полной остановки валов подтверждает неисправность именно этого узла.

Процедура замены подшипника

Демонтаж КПП: Слейте трансмиссионное масло. Отсоедините карданные валы, тросы привода сцепления, кулису переключения, электропроводку (датчики скорости, заднего хода), опоры. Снимите коробку передач в сборе со сцеплением.
Разборка коробки:
- Снимите крышку (картер) сцепления.
- Открутите заднюю крышку КПП.
- Извлеките вторичный вал в сборе с шестернями.
- Выдавите первичный вал из картера с помощью съемника или пресса, предварительно сняв стопорные кольца.
Замена подшипника:
- Выпрессуйте старый подшипник первичного вала с помощью гидравлического пресса и оправки.
- Очистите и осмотрите посадочное место в картере и на валу на предмет задиров или бронзового налета (признак перегрева).
- Нагрейте картер КПП в зоне посадочного гнезда до ~100°C (термофеном или в печи).
- Установите новый подшипник в разогретое гнездо с помощью монтажной оправки, обеспечив посадку до упора.
- Промойте все детали чистым трансмиссионным маслом.
Сборка и установка:
- Соберите КПП в обратной последовательности, используя новый сальник первичного вала.
- Нанесите герметик на стыки картеров (кроме крышки сцепления – там обычно прокладка).
- Затяните болты крест-накрест с моментом, указанным в руководстве.
- Установите коробку на автомобиль, подсоедините все элементы.
- Залейте свежее масло рекомендуемой спецификации и вязкости (например, 75W-90 GL-4) до контрольного отверстия.

Критические моменты:

Применяйте только оригинальные подшипники или проверенные аналоги (например, SKF, FAG).
Не допускайте перекоса при запрессовке подшипника – это ведет к немедленному разрушению сепаратора.
Обязательно заменяйте сальник первичного вала и прокладки картеров.
Проверьте состояние шестерен, синхронизаторов и других подшипников КПП при разборке.
Контролируйте момент затяжки болтов крышек во избежание деформации картера и утечек масла.

Неисправности вторичного вала: признаки и ремонт

Вторичный вал коробки передач Dymos на УАЗ Патриот является ключевым элементом трансмиссии, непосредственно передающим крутящий момент от первичного вала через шестерни выбранной передачи на карданный вал. Его исправность критична для четкости включения передач, плавности хода и бесшумной работы КПП.

Повреждения вторичного вала или его компонентов (подшипников, шестерен, синхронизаторов) возникают из-за естественного износа, ударных нагрузок, недостатка или некачественной смазки, либо перегрева агрегата. Своевременное выявление признаков и квалифицированный ремонт предотвращают более серьезные поломки.

Основные признаки неисправности вторичного вала

Вибрация и гул (вой): Нарастающий гул или вой, особенно под нагрузкой (при разгоне, движении в гору) и на определенных скоростях, часто указывает на износ подшипников качения вторичного вала или их посадочных мест.
Проблемы с включением передач: Затрудненное, нечеткое включение или самопроизвольное выбивание конкретных передач (чаще всего тех, чьи шестерни находятся непосредственно на вторичном валу - обычно 1, 2, 3, 5 и задняя) может быть вызвано износом зубьев шестерен, шлицов вала или муфт синхронизаторов.
Биение, стук: Появление ощутимого биения или металлического стука (особенно при сбросе газа или резком изменении нагрузки), исходящего из области КПП, часто свидетельствует о критическом износе подшипников, люфте вала или повреждении зубьев шестерен.
Течь масла из заднего сальника: Хотя сама течь вызвана износом сальника, она часто сопровождает люфт вторичного вала в заднем подшипнике, который и приводит к ускоренному разрушению уплотнения.

Процесс ремонта

Ремонт неисправностей вторичного вала требует полной разборки коробки передач и высокого уровня квалификации исполнителя. Основные этапы:

Демонтаж и разборка КПП: Коробка передач снимается с автомобиля, очищается от грязи и масла. Производится полная разборка для доступа к первичному и вторичному валам.
Дефектовка компонентов: Вторичный вал тщательно осматривается. Проверяется:
- Биение вала: С помощью индикаторной стойки на специальной плите или в центрах. Превышение допуска (обычно доли миллиметра) требует замены вала.
- Состояние шлицов: На предмет задиров, сколов, износа ("разбитости").
- Состояние шестерен и синхронизаторов: Оценка износа зубьев, рабочих поверхностей муфт и блокирующих колец синхронизаторов.
- Состояние подшипников: Качения (люфт, хруст, выработка беговых дорожек) и посадочных мест под них на валу и в картере КПП.
Замена поврежденных компонентов:
- Сильно изношенный или имеющий биение вал подлежит замене.
- Изношенные подшипники (передний и задний) вторичного вала заменяются обязательно и только на качественные аналоги или оригинал.
- Заменяются поврежденные шестерни, муфты синхронизаторов, блокирующие кольца, стопорные кольца.
- Обязательно меняется задний сальник вторичного вала.
Сборка КПП: Сборка производится в строгой последовательности с использованием рекомендованного момента затяжки крепежа. Особое внимание уделяется правильной установке стопорных колец, подшипников и регулировке осевых зазоров (при необходимости).
Установка на автомобиль и заправка маслом: Собранная КПП устанавливается на двигатель, подключаются тросы/тяги переключения, карданные валы. Заливается свежее трансмиссионное масло рекомендованной спецификации и в нужном объеме.

Этап ремонта	Ключевые действия	Важные замечания
Дефектовка вала	Проверка биения, осмотр шлицов, шестерен	Требуется точный измерительный инструмент
Замена подшипников	Демонтаж старых, запрессовка новых	Качество подшипников критично! Использовать спец. инструмент для запрессовки.
Замена сальника	Установка нового сальника в картер КПП	Смазать густой смазкой кромку сальника и шлицы вала. Правильно сориентировать.
Сборка	Установка шестерен, синхронизаторов, стопорных колец	Строго соблюдать порядок и ориентацию деталей. Контроль осевых люфтов.

Качество запчастей (особенно подшипников и самого вала) и квалификация мастера являются определяющими факторами долговечности ремонта вторичного вала КПП Dymos. Попытки "поджать" изношенные подшипники или использовать некондиционные детали приведут к быстрому повторному выходу из строя.

Особенности замены шестерен КПП Dymos

Замена шестерен в КПП Dymos требует точного соблюдения заводских регламентов из-за сложной конструкции агрегата. Неправильная сборка ведет к преждевременному износу деталей, вибрациям и шумам при работе трансмиссии. Обязательна предварительная диагностика всех компонентов КПП для выявления скрытых дефектов.

Процедура подразумевает использование специализированного инструмента: гидравлического пресса для демонтажа подшипников, динамометрического ключа для затяжки крепежа, индикаторных нутромеров для контроля зазоров. Без этого оборудования добиться корректной установки шестерен невозможно.

Ключевые аспекты замены

Подготовка компонентов:
- Проверка посадочных мест валов на биение (допуск: ≤ 0.03 мм)
- Обязательная замена стопорных колец, синхронизаторов и сальников
- Сортировка регулировочных шайб по толщине для последующей подборки

Критические параметры сборки:

Параметр	Значение
Осевой зазор первичного вала	0.02-0.08 мм
Момент затяжки крышки подшипника	80-100 Н·м
Зубчатый зацеп шестерен	0.15-0.25 мм

Особенности установки:
- Шестерни заднего хода монтируются с термоусадочной посадкой (нагрев до 180°C)
- Обязательная проверка плавности вращения валов после запрессовки подшипников
- Нанесение монтажной смазки на шлицы и сухари синхронизаторов

После сборки обязательна обкатка КПП: 30 минут работы на стенде с последовательным включением передач перед установкой на автомобиль. Использование оригинального трансмиссионного масла ZF Lifeguard Fluid 75W-90 является обязательным условием для сохранения гарантии.

Обслуживание гидравлической системы сцепления УАЗ Патриот Dymos

Регулярное обслуживание гидравлической системы сцепления критически важно для корректной работы трансмиссии. Пренебрежение процедурами приводит к утечкам тормозной жидкости, завоздушиванию магистралей и полному отказу привода, что блокирует переключение передач. Контроль уровня жидкости и герметичности контура предотвращает дорогостоящий ремонт узла сцепления и гидравлических компонентов.

Система включает главный цилиндр сцепления (расположен под капотом), рабочий цилиндр (на картере КПП), гидротрубки, шланги и педальный узел. Основные риски связаны с износом манжет цилиндров, коррозией трубопроводов, повреждением пыльников и старением тормозной жидкости. Требует проверки каждые 10-15 тыс. км или при появлении симптомов неисправности.

Основные процедуры обслуживания

Контроль уровня жидкости в бачке
- Убедитесь, что уровень между метками MIN/MAX на расширительном бачке (общем с тормозной системой).
- При падении уровня – проверка системы на утечки (цилиндры, соединения, шланги).
Замена тормозной жидкости
- Выполняется каждые 2 года или 40 тыс. км. Используйте жидкости DOT-4.
- Прокачка системы для удаления воздуха через штуцер рабочего цилиндра.
Диагностика герметичности
- Осмотр цилиндров на подтеки жидкости, коррозию штоков.
- Проверка целостности шлангов и металлических трубок.
Регулировка свободного хода педали
- Оптимальный ход педали до начала сопротивления – 5-10 мм.
- Корректировка регулировочной гайкой толкателя главного цилиндра.

Работа	Периодичность	Критерии оценки
Визуальный осмотр контура	Каждое ТО (10 тыс. км)	Отсутствие подтеков, трещин на шлангах
Контроль хода педали	Каждое ТО	Свободный ход 5-10 мм, плавность нажатия
Замена жидкости	40 тыс. км / 2 года	Цвет жидкости: прозрачный (без темных примесей)

Важно: При замене цилиндров используйте только оригинальные комплектующие Dymos или сертифицированные аналоги. Некачественные детали приводят к быстрому выходу манжет из строя. После любых работ с гидравликой обязательна тщательная прокачка системы до исчезновения воздуха в шлангах.

Типовые признаки неисправности: педаль проваливается в пол, сцепление «ведет» при переключении, жидкость в бачке быстро темнеет, слышны хлюпающие звуки при нажатии педали. При обнаружении этих симптомов прекратите эксплуатацию и проведите диагностику.

Распространенные поломки КПП Даймос и их стоимость ремонта

Коробка передач Даймос на УАЗ Патриот демонстрирует надежность, но при интенсивной эксплуатации или несвоевременном обслуживании возникают типичные неисправности. Основные проблемы связаны с износом синхронизаторов, подшипников, механизма переключения, а также утечками масла.

Стоимость ремонта варьируется в зависимости от региона, сложности работ и цен на запчасти. Цены приведены с учетом замены деталей и работы специалистов, но могут отличаться в конкретных сервисах.

Частые неисправности и их устранение

Износ синхронизаторов (3-4 передачи) – вызывает хруст при переключении. Требует замены комплекта синхронизаторов.
Выход из строя подшипников – проявляется гулом или воем. Необходима замена первичного/вторичного вала или дифференциала.
Течь сальников – приводит к потере масла. Устраняется заменой сальников приводов или штока КПП.
Дефекты вилки переключения – провоцирует самопроизвольное выбивание передачи. Требует замены вилки и сопутствующих деталей.
Износ шестерен – возникает при длительной эксплуатации с низким уровнем масла. Необходима замена поврежденных пар.

Тип неисправности	Примерная стоимость ремонта (руб.)
Замена синхронизаторов (комплект)	15 000 – 25 000
Замена подшипников первичного вала	8 000 – 15 000
Устранение течи (сальники + масло)	3 500 – 7 000
Замена вилки переключения	6 000 – 12 000
Замена шестерни вторичного вала	12 000 – 22 000

Условия эксплуатации	Пробег (тыс. км)	Марка масла
Стандартные	60-70	SAE 75W-90 GL-4
Экстремальные (бездорожье, буксировка)	40-45	SAE 80W-90 GL-5

Список источников

Для подготовки статьи о коробке передач Dymos на УАЗ Патриот использовались специализированные технические материалы и экспертные данные.

Следующие категории источников обеспечивают достоверность информации по эксплуатации и ремонту агрегата.

Официальное руководство по ремонту УАЗ Патриот с разделом о КПП Dymos
Каталоги запчастей и технические спецификации производителя Dymos
Отчеты сервисных центров УАЗ по типовым неисправностям коробки передач
Протоколы технических испытаний КПП Dymos на стендах
Методические рекомендации по обслуживанию трансмиссии от АО "УАЗ"
Технические бюллетени по модификациям КПП для моделей Patriot 2015-2023 гг.
Экспертные заключения по ресурсу синхронизаторов и подшипников Dymos
Сравнительные анализы рабочих характеристик КПП Dymos vs. ZF
Инженерная документация по моментам затяжки критичных соединений
Архивы рекламаций по коробкам передач с расшифровкой VIN автомобилей

Параметр	Значение
Температура застывания	Не выше -45°C
Кинематическая вязкость при 100°C	13.5–18.5 мм²/с
Индекс вязкости (VI)	Не менее 160
Содержание серы	<1.3% (EP-присадки)
