КПП Москвич 2141 - устройство, конструкция и ремонт
Статья обновлена: 18.08.2025

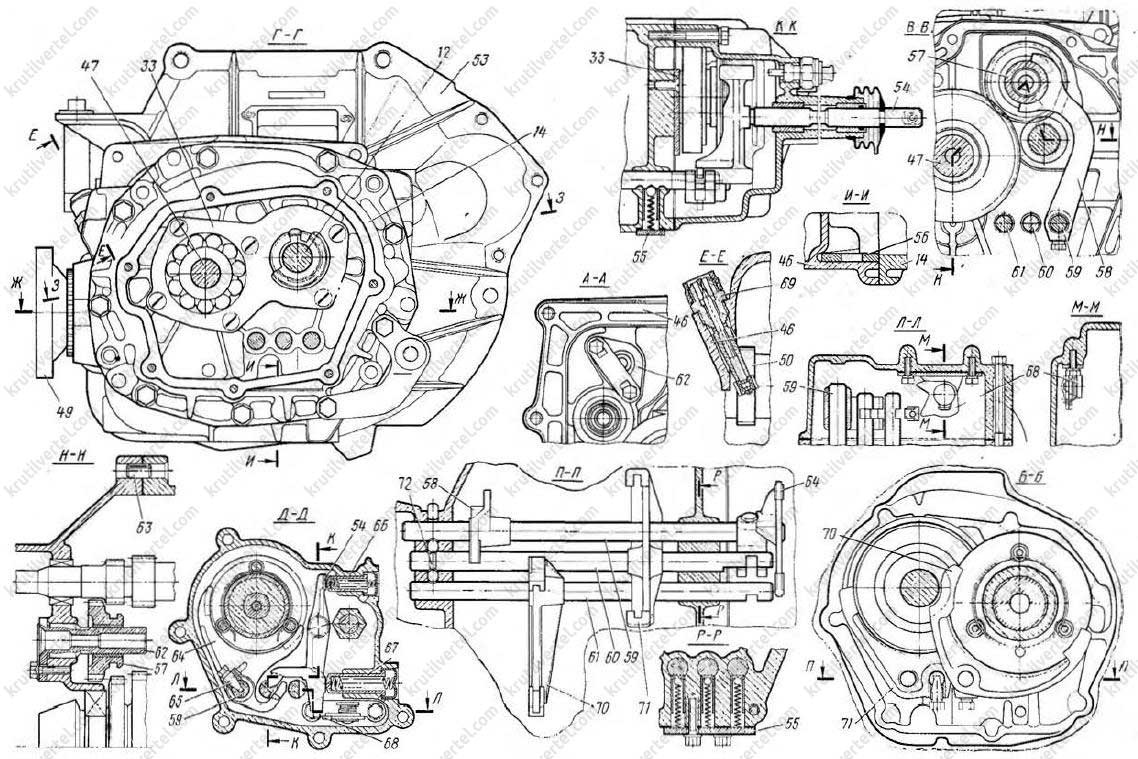

Коробка переключения передач Москвич 2141 – ключевой элемент трансмиссии, обеспечивающий передачу крутящего момента от двигателя к ведущим колёсам и выбор оптимального режима движения.
Конструкция механической КПП модели 2141 отражает типичные решения переднеприводных автомобилей 80-90-х годов, сочетая трёхвальную компоновку с тросовым приводом переключения.
Понимание устройства узла критически важно для диагностики неисправностей: от износа синхронизаторов до проблем с вилками включения передач.
Статья детально разбирает механизм работы, типовые поломки и методики восстановления коробки передач для поддержания работоспособности автомобиля.

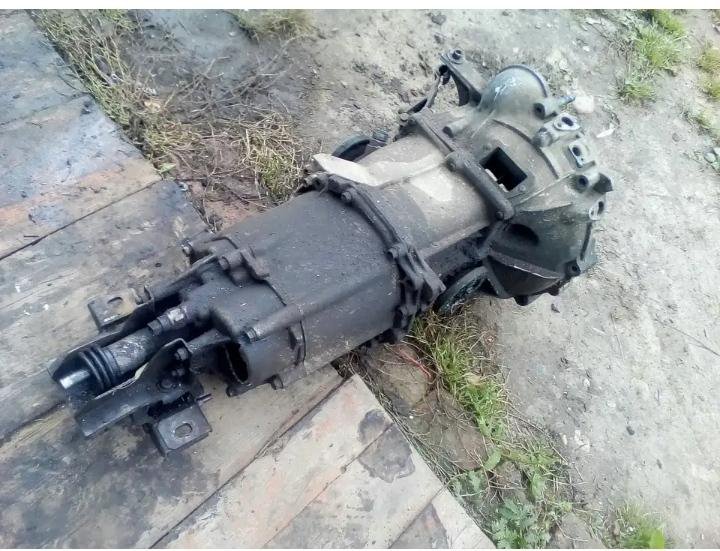

Демонтаж КПП с автомобиля: подготовка и пошаговый алгоритм
Перед началом работ обеспечьте безопасные условия: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными башмаками, отсоедините клеммы аккумулятора. Подготовьте необходимый инструмент: набор головок (13-17 мм), трещотку, съемник шаровых опор, монтировку, домкрат, опоры, емкость для слива масла (объемом не менее 1.5 л).
Предварительно снимите коробку воздухопритока с карбюратора, отсоедините трос привода сцепления от вилки выжимного подшипника, демонтируйте стартер. Открутите крепление аккумуляторной батареи и временно снимите ее с площадки для улучшения доступа к верхним болтам КПП.
- Слив трансмиссионного масла:
Открутите сливную пробку на картере КПП, предварительно подставив емкость. Дождитесь полного стекания жидкости (объем ~1.3 л). - Отсоединение привода спидометра:
Сожмите фиксатор гибкого вала в месте входа в КПП, извлеките трос из гнезда коробки. - Демонтаж рычага переключения передач:
- Снимите пластиковый чехол салона вокруг рычага
- Выбейте шплинт пальца штока селектора
- Снимите тягу привода, открутив гайку крепления на штоке КПП
- Отсоединение ШРУСов:
- Вывесите передок авто, установив на опоры
- Снимите стопорные кольца приводов на ступицах
- Выпрессуйте ШРУСы из КПП при помощи съемника
- Снятие опор двигателя:
Установите страховочную опору под двигатель. Открутите болты левой (резиновой) и задней (кронштейн под днищем) опор силового агрегата. - Откручивание креплений КПП:
- Сверху: 4 болта М12 через моторный щиток (доступ со стороны двигателя)
- Снизу: 2 болта М14 на стыке с картером сцепления
- Сбоку: 1 болт М10 крепления стартера (оставшийся после его демонтажа)
- Демонтаж коробки:
Подставьте тележку или упор под КПП. Аккуратно сдвиньте коробку назад по направляющим шпилькам, отсоединяя от блока цилиндров. Контролируйте положение первичного вала, чтобы не повредить шлицы сцепления. Опустите агрегат и извлеките из-под автомобиля.
Диагностика неисправностей: определение износа подшипников и шестерен
При диагностике подшипников первичного и вторичного валов КПП "Москвич 2141" ключевым признаком износа является характерный гул или вой, меняющий тональность при изменении нагрузки и скорости вращения. Для точной локализации дефекта необходимо провести тест на вывешенных колесах: включив нейтраль и запустив двигатель, последовательно выжимают сцепление. Исчезновение шума указывает на износ подшипника первичного вала, сохранение – на неисправность вторичного вала или дифференциала.
Износ шестерен распознается по металлическому стуку или хрусту при переключении передач, особенно под нагрузкой. Критично проверить наличие люфтов: фиксируя фланец вторичного вала, рукой проворачивают фланец привода передних колес. Допустимый люфт дифференциала не превышает 5-7°, а превышение свидетельствует о выработке шестерен главной пары или сателлитов. Дополнительным индикатором служат металлическая стружка в масле и вибрация на ручке КПП.
Методы верификации дефектов
- Акустический контроль: Использование стетоскопа для прослушивания корпуса КПП в зонах крепления подшипников на разных режимах работы.
- Измерение зазоров: Проверка осевого люфта валов (норма – до 0.1 мм) и радиального биения (максимум 0.05 мм) с помощью индикаторных головок.
- Визуальная инспекция: Анализ состояния зубьев шестерен после разборки на предмет сколов, задиров, контактных пятен (нормальное пятно – в центральной части зуба).
| Элемент | Признак износа | Допустимый параметр |
|---|---|---|
| Подшипник первичного вала | Шум на холостом ходу, исчезающий при выжатом сцеплении | Радиальный зазор < 0.08 мм |
| Шестерни 3-4 передачи | Рывки при разгоне, выбивание передачи | Зазор в зацеплении < 0.15 мм |
| Подшипники дифференциала | Гул при движении в поворотах | Осевой люфт < 0.1 мм |
Важно: Перед разборкой коробки обязательно исключите неисправности сцепления и приводов. Проверьте уровень и состояние трансмиссионного масла – наличие обильной металлической взвеси подтверждает интенсивный износ пар трения. При замене шестерен всегда устанавливайте новую пару "шестерня-каретка" и регулируйте зацепление контролем пятна контакта.
Разборка КПП: последовательность действий и особенности фиксаторов
Перед началом демонтажа коробки передач с автомобиля сливают трансмиссионное масло через пробку в картере. Отсоединяют тросы привода сцепления и кулису переключения передач, демонтируют стартер, карданный вал и рычаг коробки. После снятия подушек крепления и отсоединения всех кронштейнов КПП аккуратно вывешивается на домкрате и стягивается со шпилек двигателя.
Разборку агрегата выполняют на чистом верстаке, фиксируя корпус в тисках через мягкие накладки. Первым этапом снимают заднюю крышку, открутив крепежные болты по периметру. Внимательно осматривают вилки переключения и штоки – они удерживаются пружинными фиксаторами, которые необходимо выпрессовать тонким пробойником перед извлечением.
Ключевые этапы разборки и фиксаторы
- Демонтаж первичного вала: открутите гайку стопорной пластины, снимите пластину и выбейте вал легкими ударами через медную оправку.
- Извлечение вторичного вала: после снятия шестерен заднего хода и промежуточной освободите вал, выбив его вместе с подшипником из картера.
- Разборка синхронизаторов: снимите стопорные кольца сухарей, запомнив их расположение. Фиксаторы блокировочных муфт выполнены в виде пружинных разрезных колец.
- Особое внимание уделите шариковым фиксаторам штоков (3 шт.) – их выталкивают магнитом или смазанной иглой, предварительно сжав пружины.
- Фиксаторы шестерен заднего хода удерживаются призонными болтами – требуют аккуратного выкручивания без срыва граней.
- Стопорные кольца подшипников меняют обязательно при каждой разборке из-за риска потери упругости.
| Тип фиксатора | Расположение | Способ демонтажа |
|---|---|---|
| Пружинный штифт вилки | На штоках КПП | Выпрессовка пробойником 3 мм |
| Сухари синхронизатора | В пазах муфты | Снятие стопорного кольца |
| Шариковый стопор | Каналы картера | Выдавливание магнитом |
При снятии сальников используйте съемник, избегая повреждений посадочных мест. Все демонтированные детали раскладывайте в порядке разборки, фиксируя положение регулировочных шайб. Проверяйте состояние зубьев шестерен, поверхности муфт синхронизаторов и люфты подшипников – это определит объем ремонта.
Замена синхронизаторов: подбор аналогов и технология установки
Синхронизаторы коробки передач Москвич 2141 (модель КПП 2141-1700010) являются критически важными элементами для плавного и бесшумного включения передач. Наиболее подвержены износу синхронизаторы 1-2 и 3-4 передач, так как именно они испытывают наибольшие нагрузки при частых переключениях в городском цикле. Синхронизаторы 5-й передачи и заднего хода в данной конструкции отсутствуют.
Признаками износа синхронизаторов служат характерный хруст или затрудненное включение конкретных передач (особенно "горячих"), при этом другие передачи включаются нормально. Затягивание с заменой приводит к ускоренному износу шестерен, муфт включения и вилок переключения, а также к полному отказу коробки передач.
Подбор аналогов синхронизаторов
Оригинальные синхронизаторы для КПП Москвич 2141 имели артикулы 2141-1702110 (синхронизатор 1-2 передач) и 2141-1702120 (синхронизатор 3-4 передач). Найти новые оригинальные запчасти в настоящее время крайне сложно. Основные варианты замены:
- Аналоги от ВАЗ: Наиболее распространенный и проверенный вариант. Синхронизаторы от ВАЗ-2108 (позднее ВАЗ-2110-2112) подходят. Конкретно используются:
- Для 1-2 передач: 2108-1702110
- Для 3-4 передач: 2108-1702120
- Послепродажные аналоги: Существуют предложения от различных производителей запчастей (часто китайских или Тайвань). Требуют крайне осторожного подхода:
- Тщательно изучайте отзывы и репутацию продавца/бренда.
- Визуально проверяйте качество обработки поверхностей, твердость металла (хотя бы по косвенным признакам), комплектность (наличие всех стопорных колец, пружин).
- Избегайте самых дешевых безымянных вариантов.
- Б/У оригиналы: Только от заведомо исправных КПП с небольшим пробегом. Рискованно, так как износ не всегда очевиден визуально.
Технология замены синхронизаторов
Замена синхронизаторов требует полной разборки коробки передач. Это сложная операция, требующая чистоты, специального инструмента и опыта. Краткая последовательность ключевых этапов:
- Снятие КПП: Демонтаж коробки передач с автомобиля согласно руководству по ремонту.
- Разборка КПП:
- Слить трансмиссионное масло.
- Открутить крышку (картер) коробки передач.
- Снять механизм выбора передач.
- Демонтировать валы в сборе с шестернями.
- Демонтаж старых синхронизаторов:
- Снять стопорные кольца, удерживающие синхронизатор на валу.
- Аккуратно снять муфту включения синхронизатора.
- Снять блокирующее (фрикционное) кольцо синхронизатора.
- Извлечь сухарь и пружины сухарей (осторожно, не потерять мелкие детали!).
- Снять ступицу синхронизатора с вала.
- Подготовка и установка новых синхронизаторов:
- Тщательно очистить посадочные места на валах и шестернях от старой грязи, стружки, задиров.
- Проверить состояние:
- Шестерен (особенно конус синхронизации и зубья под муфту).
- Вилок переключения (на износ и деформацию).
- Пазы на валах под стопорные кольца.
- Шарики фиксаторов механизма выбора передач.
- Заменить ВСЕ стопорные кольца (наружные и внутренние), связанные с синхронизаторами, на новые, даже если старые выглядят нормально.
- Смазать монтажным маслом или трансмиссионным маслом конусы синхронизации на шестернях и внутренние поверхности новых блокирующих (фрикционных) колец.
- Установить новый синхронизатор:
- Надеть ступицу синхронизатора на вал.
- Установить новые сухари и пружины в пазы ступицы (пружины должны надежно фиксировать сухари).
- Надеть блокирующее (фрикционное) кольцо на конус синхронизации шестерни. Обратите внимание: Каждое кольцо имеет строго определенное положение (часто есть метка или особенность формы).
- Проверить зазор между блокирующим кольцом и конусом шестерни. Он должен быть в пределах 0.5 - 1.0 мм (см. таблицу ниже). Измеряется щупом при отжатом сухаре.
- Надеть муфту включения на ступицу, совместив пазы муфты с сухарями синхронизатора.
- Установить новые стопорные кольца в пазы вала, надежно зафиксировав муфту.
- Сборка КПП:
- Аккуратно установить валы с новыми синхронизаторами обратно в картер коробки, совместив шестерни.
- Установить на место механизм выбора передач, проверить легкость и четкость перемещения вилок по всем передачам.
- Установить и затянуть с правильным моментом крышку КПП с новой прокладкой (или герметиком, если предусмотрено).
- Запрессовать новые подшипники первичного и вторичного валов (если они менялись), сальники.
- Установка КПП на автомобиль, заливка свежего масла.
| Параметр | Значение | Примечание |
|---|---|---|
| Зазор между блокирующим кольцом и конусом шестерни | 0.5 - 1.0 мм | Измеряется щупом при отжатом сухаре. Меньший зазор - риск неполного выключения, больший - ухудшение синхронизации. |
| Момент затяжки болтов крышки КПП | 24 - 30 Н·м | Затягивать крест-накрест. |
| Рекомендуемое масло | 75W-90, 80W-90 GL-4/GL-5 | Качественное трансмиссионное масло. Объем ~1.6 л. |
Критически важные моменты: Использование специальных съемников для валов и подшипников; чистота при сборке (мельчайшая стружка выведет из строя новые детали); обязательная замена ВСЕХ стопорных колец; контроль состояния шестерен и валов; правильная установка блокирующих колец и регулировка зазора; надежная фиксация сухарей пружинами. Запрессовку вилок на валы механизма переключения удобно выполнять с помощью подходящей трубки ("коллектора"). Не забудьте промыть магнит сливной пробки поддона.
Важно: Замена синхронизаторов решит проблему хруста только в том случае, если изношены именно они. Шум и трудности включения могут быть вызваны и другими неисправностями КПП (износ подшипников валов, деформация вилок, износ шестерен, проблемы с механизмом выбора передач). Точная диагностика перед разборкой обязательна.
Ремонт вилок переключения и сальников первичного вала
Основная проблема вилок переключения передач на Мосвиче 2141 – износ рабочих граней и посадочных отверстий под пальцы штока. Деформация возникает при агрессивном переключении или износе фиксаторов КПП. Трещины в теле вилки требуют обязательной замены, тогда как изношенные отверстия восстанавливают запрессовкой бронзовых втулок с последующей развёрткой под номинальный размер.
Утечки масла через сальник первичного вала провоцируют загрязнение сцепления и пробуксовку. Причинами служат: задубение уплотнительной кромки, износ пружины-прижима, деформация посадочного места в картере КПП или биение вала. Перед заменой сальника обязательна проверка люфтов подшипников и поверхности вала в зоне контакта с уплотнением – выработка более 0.3 мм требует шлифовки с установкой ремонтного сальника увеличенного размера.
Порядок работ
- Демонтаж КПП:
- Слить масло из коробки передач
- Отсоединить тросы сцепления и привода КПП
- Снять стартер и карданный вал
- Открутить опоры коробки и снять агрегат
- Разборка коробки:
- Отвернуть болты крепления картера сцепления
- Снять крышку пятой передачи
- Извлечь штоки переключения с вилками
- Диагностика вилок:
- Проверить параллельность плеч (допуск 0.1 мм)
- Измерить диаметр отверстий под шток (номинал 8.00-8.03 мм)
- Осмотреть контактные поверхности с муфтами включения
- Замена сальника первичного вала:
- Выпрессовать старый сальник съёмником
- Очистить посадочное отверстие от загрязнений
- Смазать густой смазкой кромку нового сальника
- Запрессовать заподлицо с картером оправкой под внешний диаметр
Критерии замены компонентов
| Деталь | Параметр износа | Допустимое значение |
| Вилка переключения | Зазор в отверстии под шток | до 0.5 мм |
| Вилка переключения | Разнос посадочных вилок | более 1.2 мм |
| Сальник вала | Глубина выработки на валу | более 0.3 мм |
| Сальник вала | Утечка масла при давлении | капли чаще 1/20 сек |
Важно: при сборке штоки вилок смазываются трансмиссионным маслом. Усилие хода штока не должно превышать 25 Н·м. После ремонта обязательна проверка включения всех передач на незаведённом двигателе с выжатым сцеплением.
Использование оригинальных сальников (артикул 2141-1701160) предотвращает преждевременные утечки. Для вилок применяют ремкомплект 2141-1702065. При установке неоригинальных аналогов контролируйте твёрдость резины (не ниже 75 Shore A) и наличие пружинного армирования.
Дефектовка и восстановление вторичного вала КПП Москвич 2141
Дефектовка начинается с визуального осмотра вала на предмет механических повреждений: глубоких задиров, сколов зубьев шестерён, следов перегрева (изменение цвета металла) и деформации посадочных поверхностей под подшипники. Особое внимание уделяют состоянию шлицевого соединения – износ или "закусывание" шлицов недопустимы. Обязательно проверяется биение вала, для чего его устанавливают в центры или призмы и индикатором замеряют радиальное биение (норма – не более 0,03-0,05 мм по рабочим поверхностям).
Каждая шестерня вторичного вала тщательно контролируется на износ зубьев: замеряется толщина зуба штангензубомером, оценивается форма профиля и наличие усталостных повреждений (выкрашивание, питтинг). Проверяются посадочные места под подшипники и синхронизаторы – конусность или эллипс свыше 0,01 мм требуют восстановления. Обязательно осматриваются канавки под стопорные кольца на предмет сколов и износа.
Методы восстановления
Основные технологии ремонта включают:
- Шлифовка посадочных мест: При незначительном износе подшипниковых шеек выполняется шлифовка под ремонтный размер с последующей установкой подшипников соответствующего класса.
- Наплавка и проточка: Сильно изношенные шейки восстанавливают вибродуговой наплавкой с последующей механической обработкой до номинального или ремонтного размера.
- Замена шестерен: Шестерни с критическим износом зубьев, сколами или выкрашиванием подлежат обязательной замене. Установка новых шестерен проводится с нагревом в термопечи и запрессовкой на вал с контролем положения.
- Ремонт шлицев: Изношенные шлицы восстанавливают наплавкой и фрезерованием либо (при сильном повреждении) заменой шлицевой части вставной втулкой с последующей сваркой и проточкой.
После ремонта вал подвергается обязательной динамической балансировке для исключения вибраций. Все посадочные поверхности и шлицы смазываются при сборке, а установка вала в картер КПП выполняется с аккуратным подбором регулировочных шайб для обеспечения правильного осевого зазора.
| Контролируемый параметр | Допустимое значение | Метод проверки |
|---|---|---|
| Биение вала | ≤ 0.05 мм | Индикатор на центрах |
| Износ зуба шестерни | ≤ 0.15 мм по толщине | Штангензубомер, шаблон |
| Зазор в шлицах | ≤ 0.3 мм | Щуп, калибр |
| Осевой зазор вала | 0.05 - 0.15 мм | Индикатор после сборки |
Сборка коробки: регулировка зазоров и правила запрессовки подшипников
Регулировка осевых зазоров первичного и вторичного валов критична для ресурса коробки передач. Зазор первичного вала контролируется подбором толщины регулировочного кольца между подшипником и посадочным местом картера, допустимое значение 0–0,1 мм. Для вторичного вала используется набор металлических прокладок под шестерню заднего хода, обеспечивая тепловой зазор 0,1–0,4 мм. Замер выполняется индикаторным нутромером при предварительной сборке валов.
Запрессовка подшипников требует строгого соблюдения соосности и усилия. Корпусные подшипники первичного и вторичного валов устанавливаются с нагревом картера до 80–90°C в термопечи. Роликовые подшипники промежуточного вала запрессовываются в холодном состоянии специальной оправкой с контролем усилия (не более 500 кгс). Категорически запрещена ударная посадка – это приводит к деформации сепараторов и дорожек качения.
Ключевые этапы запрессовки:
- Подготовка посадочных мест: очистка от стружки и обезжиривание.
- Термический метод: нагрев картера для подшипников внешним диаметром от 80 мм.
- Оправка: использование монтажной втулки, распределяющей усилие по наружному кольцу.
- Контроль глубины: установка заподлицо с плоскостью картера без перекоса.
| Узел | Параметр регулировки | Номинальный зазор |
|---|---|---|
| Первичный вал | Осевой зазор | 0–0,1 мм |
| Вторичный вал | Осевой зазор | 0,1–0,4 мм |
| Подшипники | Усилие запрессовки | макс. 500 кгс |
После сборки проверяется плавность вращения валов без люфтов и заеданий. Фиксация стопорных колец шестерен выполняется строго новыми деталями с проверкой их посадки в канавках. Нарушение технологии запрессовки или зазоров ведет к ускоренному износу синхронизаторов и подшипников, а также вибрациям на скорости.
Установка КПП на двигатель и проверка работоспособности передач
Перед установкой коробки передач на двигатель убедитесь в чистоте поверхности прилегания картера сцепления к блоку цилиндров, отсутствии повреждений на штифтах позиционирования и резьбе крепёжных болтов. Нанесите тонкий слой герметика на стык (кроме области подшипника первичного вала), совместите первичный вал КПП с выжимным подшипником и ведомым диском сцепления, после чего аккуратно придвиньте коробку к двигателю до полного контакта поверхностей.
Затяните болты крепления КПП к двигателю в диагональной последовательности с моментом 45–55 Н·м, подключите трос привода сцепления и кулису переключения передач. Залейте рекомендованное масло (объём 1,5–1,6 л, тип GL-4 75W-90) через заливное отверстие до уровня контрольной пробки. Проверьте ход педали сцепления (свободный ход 15–20 мм) и отсутствие подтёков масла.
Проверка работоспособности передач
После запуска двигателя выполните тестирование:
- Выжмите сцепление до упора, выдержите паузу 3–5 секунд.
- Последовательно включайте передачи при работающем двигателе:
- Нейтраль: рычаг свободно перемещается поперёк.
- Первая/задняя: лёгкий ход с чёткой фиксацией.
- Вторая/третья: плавное защёлкивание без усилий.
- Проверьте включение всех передач на заглушённом двигателе.
При движении автомобиля обратите внимание на:
| Симптом | Возможная причина |
|---|---|
| Шум при выключенном сцеплении | Износ подшипника первичного вала |
| Самопроизвольное выключение передачи | Недостаточный ход сцепления, износ муфт |
| Затруднённое включение 1-й/задней | Деформация тяг кулисы, задиры шестерён |
