КПП ВАЗ 2108 - устройство и ремонт

Статья обновлена: 04.08.2025

Коробка переключения передач (КПП) ВАЗ 2108 – ключевой узел трансмиссии, обеспечивающий динамику, топливную экономичность и надежность легендарного отечественного хэтчбека. Понимание конструкции механизма и особенностей его обслуживания критически важно для поддержания автомобиля в рабочем состоянии.

В данной статье подробно рассматривается устройство 5-ступенчатой коробки передач модели 2108, типичные неисправности её компонентов – синхронизаторов, шестерён, подшипников и валов – а также даются практические рекомендации по диагностике и самостоятельному ремонту.

Принцип работы пятиступенчатой коробки передач ВАЗ 2108

Пятиступенчатая коробка передач (КПП) ВАЗ-2108 является механической трансмиссией с постоянным зацеплением шестерен и синхронизированными передачами переднего хода (кроме передачи заднего хода). Ее основная задача – изменять крутящий момент, передаваемый от двигателя к ведущим колесам, и обеспечивать движение автомобиля вперед на пяти скоростях и назад на одной.

Основу работы составляет взаимодействие нескольких групп шестерен, расположенных на трех валах: первичном (ведущем), вторичном (ведомом) и промежуточном. Первичный вал напрямую соединен со сцеплением и получает крутящий момент от двигателя. Промежуточный вал находится в постоянном зацеплении с первичным и передает момент дальше. Шестерни вторичного вала вращаются свободно до момента их блокировки на валу.

При выборе водителем конкретной передачи включаются соответствующие синхронизаторы. Каждый синхронизатор состоит из:

Ступицы (жёстко закрепленная на вторичном валу втулка с осевым перемещением).
Блока фрикционных колец-синхронизаторов (имеют внутренний и наружный конус).
Муфты переключения (имеет внутренние шлицы).

Поводя рычаг КПП, водитель через систему тяг перемещает вилку переключения, которая двигает муфту переключения. Муфта, перемещаясь, сжимает блок фрикционных колец. Их внутренний конус входит в зацепление с коническим пояском шестерни, которую требуется включить. За счет силы трения конусы синхронизируют (выравнивают) угловые скорости вторичного вала и свободновращающейся шестерни. Только после выравнивания скоростей наружные зубья муфты (шлицы) беспрепятственно входят в зацепление с зубчатым венцом шестерни (собачками), жестко блокируя её на вторичном валу.

Таким образом, крутящий момент с первичного вала через пару постоянно зацепленных шестерен поступает на промежуточный вал. От промежуточного вала момент передается на выбранную свободную шестерню вторичного вала. После включения синхронизатора эта шестерня блокируется на вторичном валу, и момент уходит через него на главную передачу и далее на приводы колес. Передача заднего хода включается с помощью отдельной промежуточной (реверсной) шестерни, вводимой в зацепление между валами и не имеет синхронизатора.

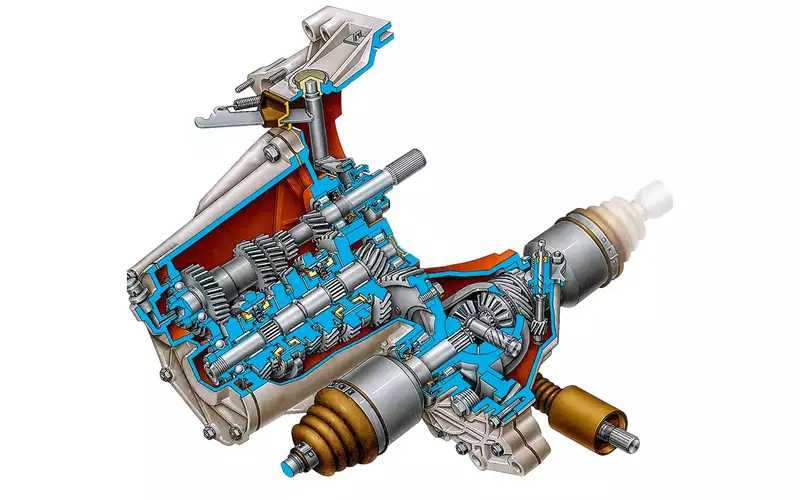

Схема расположения валов и шестерен в картере КПП ВАЗ 2108

Основные компоненты картера включают три параллельных вала: первичный (ведущий), вторичный (ведомый) и промежуточный. Первичный и вторичный валы взаимосволожены коаксиально, при этом вторичный вал продолжен полым участком в первичный. Промежуточный вал расположен ниже параллельно этим валам. Дополнительно размещен отдельный вал задней передачи с паразитной шестерней, находящийся между промежуточным и вторичным валами.

На первичном валу неподвижно закреплена шестерня постоянного зацепления, передающая крутящий момент на промежуточный вал. На промежуточном валу жестко смонтирован блок шестерен для 1–4 передач и заднего хода. На вторичном валу свободно вращаются ведомые шестерни 1–4 передач, а также подвижные синхронизаторы, жестко фиксируемые шлицевым соединением. Паразитная шестерня заднего хода свободно вращается на собственном валу, обеспечивая реверс.

Принцип работы базируется на зацеплении неподвижных шестерен промежуточного вала с каретками синхронизаторов вторичного вала. Выбор передачи происходит смещением муфт синхронизаторов вдоль вторичного вала для фиксации требуемой ведомой шестерни. Валики взаимодействуют через шариковые подшипники, установленные в стенках картера.

Диагностика нарушений расположения валов при ремонте:

Износ подшипников: осевой люфт свыше 0.3 мм требует замены
Несоосность посадочных мест: проверяется калиброванной линейкой
Деформация валов: определяется индикатором (допуск прогиба ≤ 0.03 мм)
Повреждение зубьев паразитной шестерни задней передачи

При механических повреждениях картера заменяют узел целиком. Верное позиционирование валов восстановит посадку шестерен с зазором 0.1–0.25 мм. Сборку завершают регулировкой селектора.

Назначение и устройство первичного вала КПП

Первичный вал (ведущий вал) коробки передач ВАЗ 2108 выполняет ключевую роль в передаче крутящего момента от двигателя к трансмиссии. Он напрямую соединен с ведомым диском сцепления через шлицевое соединение, обеспечивая первичное преобразование и распределение усилия в зависимости от выбранной передачи.

Конструктивно вал представляет собой стальную деталь сложной формы, интегрированную в картер КПП посредством подшипников качения. Основная шестерня первой передачи выполнена заодно с валом, что обеспечивает повышенную прочность узла. Остальные шестерни передач (кроме заднего хода) свободно вращаются на игольчатых подшипниках, установленных по телу вала, и фиксируются синхронизаторами.

Основные элементы первичного вала:

Шлицевый хвостовик – зона соединения со ступицей сцепления
Нераздельная шестерня 1-й передачи с постоянным зацеплением
Кольцевые канавки для стопорных колец подшипников
Посадочные шейки под два роликовых подшипника (передний и задний)
Зубчатые венцы для включения передач через муфты синхронизаторов
Осевая полость со стопорным шариком под фиксатор штока передач

Функции вторичного вала и его конструктивные особенности

Вторичный вал передает крутящий момент от выбранной передачи через дифференциал на ведущие колеса. На нем жестко закреплены шестерни главной передачи и размещены подвижные элементы переключения. Шлицевые соединения обеспечивают фиксацию синхронизаторов и муфт при включении передач, преобразуя вращение промежуточного вала в движение автомобиля с требуемым усилием и скоростью.

Конструкция включает ступенчатую ось с высокоточными шлицами под муфты синхронизаторов и коническую ведомую шестерню главной передачи на заднем конце. Вал установлен на двух подшипниках: передний роликовый размещен в расточке первичного вала, задний шариковый – в картере КПП. Для долговечности рабочие поверхности цементируют и шлифуют, а шестерни имеют упрочненные венцы.

Роль промежуточного вала в передаче крутящего момента

Промежуточный вал КПП ВАЗ 2108 является ключевым элементом в передаче крутящего момента от первичного вала к вторичному. Его конструкция включает фиксированный блок шестерён, находящихся в постоянном зацеплении с шестернями первичного и вторичного валов. Такая компоновка обеспечивает ступенчатое изменение передаточного числа при переключении скоростей.

Крутящий момент передаётся по цепочке: первичный вал → шестерня постоянного зацепления промежуточного вала → выбранная шестерня вторичного вала. Положение муфты синхронизатора активирует конкретную ступень, изменяя направление потока энергии через промежуточное звено. Наличие этого вала позволяет компактно разместить несколько пар шестерён в картере коробки.

Конструктивные и функциональные особенности

Промежуточный вал выполняет три основные функции:

Передача вращения между первичным и вторичным валами через жёстко закреплённые шестерни
Обеспечение реверса: включение заднего хода происходит через дополнительную шестерню, установленную на промежуточном валу
Формирование передаточных чисел: набор шестерён разного диаметра позволяет получать требуемые коэффициенты трансформации крутящего момента

Критическими дефектами вала являются:

Выкрашивание зубьев шестерён из-за ударных нагрузок
Износ шлицевых соединений и подшипников
Искривление оси вращения

Для наглядности представлены распространённые неисправности и их последствия:

Дефект	Признак	Воздействие на КПП
Износ подшипников	Гул на нейтральной передаче	Осевое биение вала
Сколы зубьев	Хруст при переключении	Задиры шестерён
Деформация вала	Вибрация на всех режимах	Ускоренный износ синхронизаторов

Устройство и принцип действия синхронизаторов

Синхронизаторы представляют собой фрикционные устройства конической формы, расположенные на шлицах вторичного вала коробки передач. Основные компоненты включают: ступицу с внутренними шлицами для соединения с валом, наружное зубчатое кольцо (каретку) с блокировочными зубьями, конусную муфту с фрикционным слоем и блокирующее кольцо с наружными шлицами.

Функционирование основано на предварительном уравнивании частоты вращения вала и шестерни перед зацеплением зубьев. При перемещении вилки каретка синхронизатора сдвигает блокирующее кольцо до контакта с конической поверхностью муфты шестерни. Возникающая сила трения между конусами выравнивает угловые скорости за счёт передачи момента от вращающейся детали к неподвижной.

Этап синхронизации
- Блокирующее кольцо прижимается к конусу шестерни, создавая трение
- Разница вращательных моментов устраняется за счёт фрикционного сцепления
Этап включения
- После выравнивания скоростей зубья каретки беспрепятственно входят в зацепление с блокирующим кольцом и венцом шестерни
- Блокировочные скосы зубьев предотвращают преждевременное замыкание

Неисправности проявляются хрустом при переключении из-за износа фрикционного слоя конусов или повреждения зубьев. Для ремонта требуется демонтаж синхронизатора с заменой блокирующих колец и восстановлением геометрии скосов зубьев каретки. Критически важно соблюдать допуски при установке новых деталей и применять специнструмент для запрессовки подшипников.

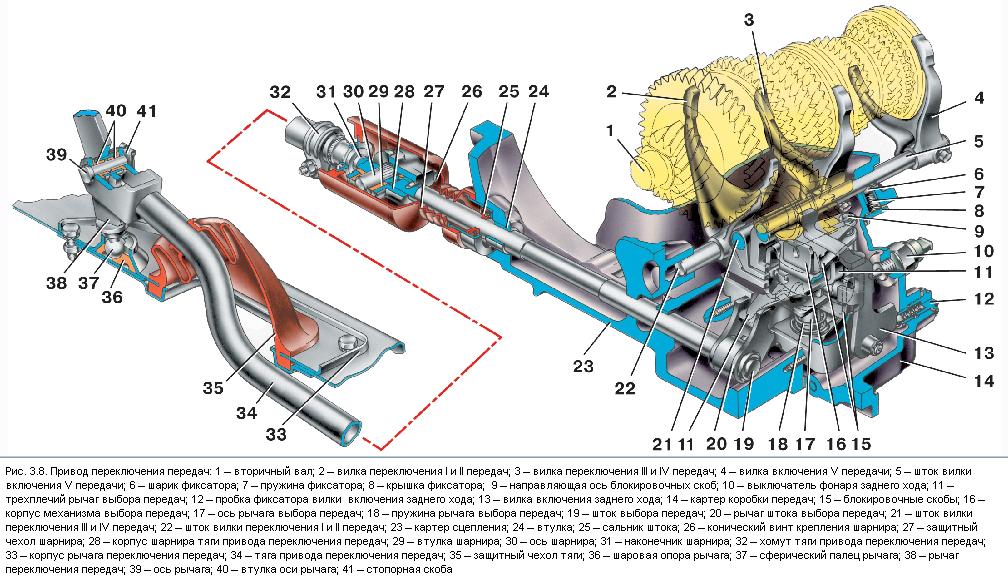

Вилки и штоки в механизме переключения передач

Вилки и штоки составляют исполнительное звено КПП ВАЗ 2108, преобразующее перемещение рычага в осевое движение синхронизаторов. Вилки жёстко закреплены на трёх штоках (1–2, 3–4 передач и заднего хода), расположенных параллельно в картере коробки. Каждый шток перемещается в строго определённом направлении при выборе передачи, исключая одновременное включение двух из них благодаря блокировочному механизму.

Конструктивно вилки изготовлены из стали и имеют два плеча, охватывающие муфту синхронизатора, а также паз для фиксации штока. Штоки представляют собой цилиндрические стержни с выточками под фиксаторы и канавками для стопорных элементов (шарики с пружинами). При переключении вилка толкает муфту синхронизатора в нужное положение, принудительно выравнивая скорости вращения шестерён.

Неисправности и восстановление

Основные проблемы возникают из-за износа рабочих поверхностей и деформаций:

Износ контактных граней вилок (плечей) от трения о муфту
Люфт в зоне крепления вилки на штоке
Задиры и следы коррозии на поверхности штоков
Ослабление или поломка пружин шариковых фиксаторов
Искривление штока от ударных нагрузок

Для ремонта демонтируют картер КПП и извлекают вилки со штоками. Детали с износом более 0,5 мм на рабочих поверхностях подлежат замене. Штоки с задирами шлифуют или также меняют, если риски нарушают герметичность сальников. Фиксаторы промывают, пружины усиливают подбором по длине либо устанавливают новые. При сборке следят за течением штоков в картере – перемещение должно быть без заеданий при ручном усилии.

Система смазки КПП: масляные каналы и заливные отверстия

Смазка узлов механической коробки передач ВАЗ 2108 осуществляется по комбинированному принципу: шестерни и синхронизаторы смазываются методом разбрызгивания масла, а ответственные подшипники качения (первичного, вторичного, промежуточного валов) получают смазку принудительно через централизованные масляные каналы. Система использует трансмиссионное масло объемом 1,6-1,8 литра, которое накапливается в картере КПП, обеспечивая стабильную работу при различных нагрузках.

Основные масляные каналы отлиты внутри картера коробки и проходят параллельно осям валов, подавая масло под давлением к радиальным отверстиям, направленным на подшипники. Ключевые отверстия для обслуживания включают заливное отверстие на левой стенке картера (закрыто резьбовой пробкой на 17 мм) и контрольное отверстие уровня сметки на передней стенке корпуса, снабженное конической заглушкой. Доступ к каналам обеспечивается демонтажом первичного вала и крышек подшипников вторичного вала.

Типовые неисправности и ремонт системы смазки

Загрязнение каналов: Проявляется гулом подшипников из-за масляного голодания. Требуется промывка картера керосином и продувка каналов сжатым воздухом после демонтажа МКПП.
Износ сальников валов: Вызывает утечки масла. Замену сальников первичного (9,5х21х10 мм) и вторичного вала (35х50х10 мм) проводят при снятой коробке с использованием съемника.
Деформация прокладки картера: Приводит к течи стыков. Прокладку картера (1203-1701061) меняют при демонтаже корпуса КПП с очисткой привалочных плоскостей.
Повреждение резьбы заливного отверстия: Восстанавливается установкой ввертыша или заменой пробки увеличенного диаметра при загрязнении граней.

Диагностика типичных неисправностей: шумы при работе

Шумы в КПП ВАЗ 2108 проявляются в виде гула, визга, стука или скрежета, изменяющихся при переключении передач и нагрузке. Основные причины связаны с износом подшипников, повреждением шестерён, нарушением зацеплений или недостатком масла. Характер звука и момент его возникновения (движение накатом, разгон, торможение двигателем) являются ключевыми для локализации проблемы.

Наиболее распространённый источник – износ подшипников. Они гудят постоянно или эпизодически в зависимости от режима работы. Коренной подшипник валов выдаёт монотонное гудение при любых скоростях, а подшипник первичного вала шумит на холостом ходу и затихает после выжима сцепления. Неправильная регулировка или износ подшипника выключения сцепления сопровождается вибрацией при нажатии педали.

Другие типичные источники шумов:

Шестерни: вой или вибрация на определённых скоростях указывает на износ зубьев, деформацию валов или неправильный зацеп.
Синхронизаторы: хруст издаёт только при переключении одной конкретной передачи.
Дифференциал: рычание на поворотах сигнализирует об износе сателлитов или боковых шестерён.
Утечка масла: свист или вой при снижении уровня смазки из-за протечек через сальники или прокладки.

Методы диагностики:

Запустите двигатель на нейтрали: гул без педали сцепления – признак неисправности первичного вала.
Меняйте обороты: вой, усиливающийся с ростом скорости, характерен для изношенных шестерён и подшипников вторичного вала.
Прогрейте КПП: посторонние звуки на горячую часто указывают на критический износ или деформации деталей.

Режим работы	Тип шума	Вероятная причина
Движение накатом	Монотонное гудение	Износ подшипников дифференциала
Переключение передачи	Хруст	Износ муфты синхронизатора
Поворот	Рычание	Выработка шестерён дифференциала

Выявление причин затрудненного включения передач

Затрудненное включение передач на коробке ВАЗ 2108 проявляется как чрезмерное усилие на рычаге КПП, невозможность выбрать нужную скорость или характерное скрежетание синхронизаторов. Проблема возникает из-за механических неисправностей в системе управления сцеплением или внутри самой КПП, что требует немедленной диагностики.

Основные зоны проверки включают привод переключения, состояние трансмиссионной жидкости, изношенные детали синхронизаторов и деформации механизмов выбора ступеней. Обязательно анализируется работоспособность сцепления перед разборкой узла КПП.

Ключевые причины и методы диагностики

Распространенные неисправности:

Низкий уровень/некондиционная смазка: Проверьте масло через контрольное отверстие, замените при наличии металлической стружки или выработки.
Дефекты привода переключения:
- Заедание тяг или поломка пружины фиксатора
- Износ пластиковой втулки шарнира рычага КПП
Неполное выключение сцепления: Проверьте уровень тормозной жидкости, герметичность гидропривода, износ диска.

Проблема внутри КПП	Симптомы
Износ вилок выбора передач	Рычаг "проваливается", включение без фиксации
Заклинивание штока переключения	Подвисание рычага в нейтрали
Повреждение муфты синхронизатора	Хруст при переключении на холодную КПП

Для точной локализации проблемы последовательно исключите неисправности сцепления, проверьте люфты рычага и тяг, после чего выполняйте дефектовку коробки при подозрении на внутренние повреждения. Обязательно тестируйте КПП на заглушенном и работающем двигателе.

Определение утечек масла из коробки передач

Обнаружение источника утечки масла является первоочередной задачей при обнаружении снижения уровня трансмиссионной жидкости в коробке передач ВАЗ 2108. Игнорирование проблемы приводит к масляному голоданию узла трения и кавитации, способному вызвать заклинивание шестерен или разрушение подшипников.

Точная диагностика требует тщательного визуального осмотра тщательно очищенных поверхностей КПП с использованием инструментов для доступа к труднодоступным местам, таких как смотровая яма или подъемник, и мощная подсветка. Зачастую место протечки проявляется в виде характерного масляного налета со скоплением пыли либо свежих подтеков.

Алгоритм поиска места утечки

Тщательная мойка коробки. Используйте очиститель двигателя и мойку высокого давления для удаления всех следов старого масла и грязи со всей поверхности коробки передач, картера сцепления и прилегающих деталей. Требуется полная просушка.
Проверка уровня масла (при необходимости доливка). Убедитесь, что уровень масла находится между метками MIN и MAX на щупе проверки.
Окрашивание масла флуоресцентной добавкой
Контрольная поездка. Совершите пробную поездку на автомобиле (достаточно 10-30 км), чтобы создать рабочее давление в КПП и обеспечить прокачку масла по системе.
Тщательный повторный осмотр. Осмотрите НИЗ коробки передач, фланец карданного вала, провода, близлежащие детали. Ищите свежие следы масляных подтеков или мокрые пятна.

Типовые места протечек масла на КПП ВАЗ 2108:

Убедитесь в наличии всех болтов крепления стартера

и их надежной затяжке.

Снятие КПП с автомобиля ВАЗ 2108: подготовка и последовательность действий

Обеспечьте безопасные условия работы: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными башмаками, снимите клеммы с аккумулятора. Подготовьте необходимый инструмент: набор головок и ключей, съемник шаровых опор, монтажную лопатку, домкрат и опоры, а также емкость для слива масла.

Слейте масло из коробки передач через сливную пробку на картере. Отсоедините тросы привода сцепления и выбора передач, демонтировав их крепления к кузову и КПП. Отсоедините колодку жгута проводов датчика заднего хода и снимите стартер, предварительно открутив крепежные болты и отсоединив питающий провод.

Далее выполните последовательно:

Снимите приводы колес с обеих сторон:
- Открутите гайку ступицы переднего колеса
- Подденьте съемником шаровую опору рычага подвески
- Выбейте ШРУС из ступицы молотком через медную оправку
Открутите верхние и нижние болты крепления коробки к двигателю
Установите домкрат или трансмиссионную стойку под картер КПП
Открутите задний подушку (опору) коробки передач в зоне днища
Выполните демонтаж:
1. Слегка опустите коробку домкратом
2. Отведите ее назад для отсоединения от шпилек двигателя
3. Обеспечьте свободный ход валов и корпуса в подкапотном пространстве
Плавно опустите коробку передач вниз, контролируя траекторию движения

Важно! При отсоединении коробки избегайте перекоса и чрезмерных нагрузок на шпильки двигателя. Убедитесь в отсутствии зацепов за жгуты проводов и трубопроводы.

Место утечки	Причина	Интенсивность (обычно)
Сальник первичного вала	Износ сальниковой кромки, деформация посадочного места, повреждение при замене сцепления	Сильная
Сальник штока выбора передач	Износ материала сальника или штока, потеря эластичности	Слабая/Умеренная
Уплотнительное кольцо датчика заднего хода	Пересыхание, растрескивание кольца, ослабление/прокрутка датчика	Слабая
Пробка сливного отверстия	Износ резьбы, пережатие или повреждение уплотнительной шайбы, ослабление	Умеренная
Пробка заливного отверстия (щупа)	Сломанный или разреженный уплотнитель щупа, деформация трубки щупа	Слабая (но опасна смывом масла потоком воздуха)
Прокладка картера сцепления	Старение материала прокладки, неровность посадочной поверхности, слабая затяжка болтов картера	Умеренная/Сильная
Стык коробки и двигателя*	Ослабление болтов крепления КПП к двигателю (особенно вокруг локаций прокладки), прокладка маховика	Слабая/Умеренная

Деталь	Сложность работ
Снятие приводов	★★★★☆
Отсоединение КПП от двигателя	★★★☆☆
Вывод коробки из подкапотного пространства	★★★★★

Контроль после демонтажа:

Осмотрите посадочное место под сцепление
Проверьте состояние сальников первичного вала
Убедитесь в отсутствии повреждений резьбовых соединений

Демонтаж картера сцепления и отсоединение тросов

Перед снятием картера сцепления на автомобиле ВАЗ 2108 необходимо отключить аккумуляторную батарею для предотвращения короткого замыкания. Установите транспортное средство на смотровую яму или эстакаду, надежно зафиксировав колеса противооткатными башмаками.

После устранения рисков приступайте к подготовке узла: отсоедините гофру воздухозаборника от корпуса воздушного фильтра и снимите аккумулятор с креплений для улучшения доступа к картеру. Очистите наружную поверхность картера от загрязнений во избежание попадания абразивных частиц в механизм при демонтаже.

Ослабление тросов привода:
- На педальном узле в салоне открутите контргайку сервопружины.
- Ослабьте гайку регулировочной тяги и отсоедините тросы от вилки выжимного подшипника в подкапотном пространстве.
- Вытащите концы тросов из пазов кронштейнов на картере трансмиссии.
Демонтаж картера:
- Выкрутите винты крепления передней защитной крышки картера (8-10 болтов по периметру).
- Снимите стопорную пластину нижних болтов, аккуратно поддев ее монтажной лопаткой.
- Легкими ударами резинового молотка отделите картер от блока двигателя по всему контуру сопряжения.

Проверьте целостность уплотнительной прокладки картера после его снятия. Промаркируйте и рассортируйте крепежные элементы для последующей корректной сборки. Тщательно очистите посадочные плоскости на двигателе и внутренние полости демонтированного картера от остатков масла.

Разборка коробки передач на компоненты

После демонтажа КПП с автомобиля и очистки её корпуса от загрязнений приступайте к последовательной разборке агрегата. Установите коробку вертикально, вторичным валом вверх, на чистую рабочую поверхность. Слейте трансмиссионное масло через сливное отверстие, предварительно открутив пробку магнитного улавливателя металлической стружки и тщательно её промойте.

Отверните все болты крепления задней крышки коробки передач, используя торцовую головку с воротком. Аккуратно снимите крышку, бережно поддев её отвёрткой в местах предусмотренных технологических проушин. Обратите внимание на положение и целостность сальника первичного вала при демонтаже крышки – его повреждение потребует замены.

Последовательность демонтажа узлов

Съём штока и вилок переключения: Используя молоток и бородок, аккуратно выбейте фиксирующие штифты штоков. Извлеките штоки вместе с вилками переключения передач и механизмом блокировки, запомнив их взаимное расположение.
Демонтаж вторичного вала: Освободите стопорное кольцо подшипника вторичного вала в картере. Тихонько простукивая деревянной или медной выколоткой через оправку, извлеките узел вторичного вала в сборе с шестернями, синхронизаторами и подшипниками.
Извлечение вала привода спидометра: Выньте ведущую шестерню привода из первичного вала, потянув её вверх вместе с валом. Отсоедините пластиковый держатель троса спидометра от корпуса.
Снятие первичного вала: Отверните болты крепления механизма сцепления (при наличии). Легкими ударами выколотки через деревянную проставку выбейте узел первичного вала вместе с подшипником из картера КПП.
Извлечение промежуточного вала: Снимите стопорное кольцо фиксации подшипника промежуточного вала. Аккуратно выбейте вал из картера при помощи подходящей оправки, избегая перекоса.

Внимание! Все стопорные кольца, пружинные шайбы и уплотнительные прокладки подлежат обязательной замене при последующей сборке. Компоненты следует раскладывать в разборные лотки в порядке демонтажа и группировать по принадлежности к валам. Тщательно осмотрите зубья шестерен, работу синхронизаторов, поверхности подшипников и состояние посадочных мест на предмет сколов, задиров и следов износа.

Шестерни: Проверьте зубья на сколы, износ и выкрашивание.
Подшипники: Вращение должно быть плавным, без люфтов, заеданий и шумов.
Сальники: Осмотрите рабочие кромки на отсутствие трещин и деформации.
Корпус и крышки: Ищите трещины, сколы и дефекты посадочных поверхностей.

Проверка состояния подшипников валов КПП

При вращении валов рукой прослушивают подшипники на предмет посторонних шумов (хруст, скрежет) и оценивают плавность хода. Затруднённое вращение, заклинивание или ощутимые зазоры в радиальном/осевом направлении указывают на дефект. Особое внимание уделяют подшипникам первичного и вторичного валов, испытывающим максимальные нагрузки.

Обязательно проверяют состояние посадочных мест на картере КПП и обойм подшипников. Наличие задиров, выработки, трещин или остаточных деформаций требует шлифовки или замены деталей. Параллельно осматривают сальники на предмет подтеканий масла и износа рабочих кромок.

Критерии оценки состояния:

Радиальный люфт: проверяется покачиванием вала перпендикулярно оси. Превышение 0,05–0,1 мм означает износ.
Осевой люфт: измеряется перемещением вала вдоль оси индикаторным нутромером. Допустимый максимум – 0,15 мм.
Визуальный осмотр: сколы тел качения, потемнение дорожек от перегрева, разрушение сепаратора.

Деформированные или повреждённые подшипники заменяются в обязательном порядке. При установке новых подшипников используют термомонтаж: нагрев корпуса коробки до 80–100°C и охлаждение подшипника в жидком азоте для исключения ударных нагрузок. После замены проверяют отсутствие перекоса посадки и легкость вращения вала.

Тип подшипника	Признак неисправности	Действие
Первичного вала	Гул на нейтрали	Замена
Вторичного вала	Вибрация под нагрузкой	Замена
Промежуточного вала	Шум при переключении	Доработка сепаратора

Дефектовка синхронизаторов и зубчатых муфт

Визуально оцените целостность демапферных колец синхронизаторов (бронзовых или латунных): они не должны сминаться при сжатии пальцами. Проверьте отсутствие сколов на рабочей конической поверхности блокирующих колец и фрикционных конусах шестерен. Исключите наличие выработки на шлицах муфт в местах контакта с кольцами синхронизаторов и следы задиров на зубах включаемых венцов.

Замерьте зазор между конической поверхностью блокирующего кольца и фрикционным конусом шестерни при помощи набора щупов. Номинальный зазор – 0,8–1,2 мм. Превышение 0,5 мм требует замены кольца/шестерни. Контролируйте степень износа стопорных штифтов сухарей синхронизатора: их проседание внутрь корпуса муфты свидетельствует о критической выработке. Убедитесь в наличии полного профиля зубьев муфт включения и соответствия шага их расположения.

Порядок принятия решений

Деформированные или раскрошенные демапферные кольца заменяются комплектно (все передачи)
Повреждения зубьев муфт, венцов шестерен или шлиц – однозначное основание для утилизации детали
Износ стопорных штифтов сухарей свыше 0,1 мм от исходного диаметра или их деформация требуют замены синхронизатора
Восстановление конусной поверхности кольца оправдано при износном слое до 0,3 мм с последующей притиркой

Примечание: сборка узла с компонентами, имеющими разный ресурс напарников, приводит к преждевременной поломке.

Замена изношенных сальников и уплотнений

Негерметичность сальников и уплотнений КПП ВАЗ 2108 приводит к утечке масла, попаданию грязи и преждевременному износу деталей трансмиссии. Наиболее уязвимы сальник первичного вала, сальник штока выбора передач и уплотнительное кольцо троса спидометра.

Для замены первичного вала демонтируют КПП, стартер и карданный вал. Старый сальник аккуратно выпрессовывают с помощью съемника или отвертки, предварительно очистив посадочное место от загрязнений. Новый сальник смазывают трансмиссионным маслом и запрессовывают заподлицо с корпусом коробки, контролируя отсутствие перекоса.

Порядок замены ключевых уплотнений

Сальник штока выбора передач: снимают тягу привода КПП, извлекают пыльник. Старый сальник удаляют острым предметом, посадочную канавку обезжиривают. Новый сальник устанавливают вручную до упора, избегая повреждений кромок.
Уплотнительное кольцо троса спидометра: трос отсоединяют от КПП, снимают изношенное кольцо. Конусную часть нового уплотнения смазывают маслом и надевают на вал до плотного прилегания.

Элемент	Тип износа	Маркировка
Сальник первичного вала	Потёки масла на кожухе сцепления	2108-1701062
Уплотнение штока КПП	Следы смазки на рычаге переключения	2108-1701234

После установки всех уплотнений проверяют отсутствие задиров на валах, заполняют коробку свежим маслом (объём 3.3 л). Обкатку осуществляют при минимальных нагрузках первые 100-200 км, контролируя герметичность соединений в процессе эксплуатации.

Особенности установки новых подшипников первичного вала

Монтаж нового подшипника первичного вала требует тщательной подготовки поверхности посадочного места на картере КПП и точной фиксации геометрии вала. Перед установкой обязательно очистите гнездо от следов старой смазки, металлической стружки и остатков уплотнений – для этого используйте безворсовую ветошь и очиститель на основе растворителя. Проверьте отсутствие задиров на шейке вала и в гнезде подшипника путем визуального осмотра и тактильного контроля: любые неровности приведут к перекосу и преждевременному износу.

При запрессовке подшипника используйте специнструмент (оправку или съёмник), который равномерно распределяет усилие по внешней обойме, и работайте строго вертикально для исключения перекоса. Никогда не применяйте ударные нагрузки напрямую по телу подшипника – это повреждает сепаратор и шарики. Перед установкой заполните обойму свежей трансмиссионной смазкой Литол-24 или его аналогом, обеспечивая консистентную основу для защиты от сухого пуска.

Ключевые правила посадки:

Натяг посадочного места: Должен соответствовать данным производителя (обычно 0.01-0.03 мм). Проверяется калибратором до монтажа.
Ориентация элемента: При наличии стопорного кольца или маркировки сторон совместите деталь согласно схеме КПП.
Контроль вращения: После установки проверните вал рукой – ход должен быть плавным без заеданий и люфта радиального/осевого типа.

Регулировка механизма выбора передач после сборки

После установки картера сцепления и монтажа КПП на двигатель, необходимо проверить корректность работы механизма переключения. Обеспечьте доступ к тягам селектора и ослабьте крепления шарниров для последующей юстировки положения рычагов.

Выполните пошаговую настройку: установите рычаг коробки в нейтральное положение, отцентрируйте 5-ю и заднюю передачу относительно вилки штока, проверьте ход кулисы во всех направлениях. Контроль точек включения обязателен для предотвращения неполного зацепления шестерен.

Зафиксируйте шток выбора 5-й и задней передач в средневыдвинутом положении (расстояние от картера до штока: 60±0.25 мм)
Отрегулируйте длину тяги селектора так, чтобы отверстия рычага КПП совпали с отверстием реактивной тяги при установке в посадочное гнездо
Затяните контргайки с усилием 16-20 Н·м после соосной установки шарового шарнира с крепежным болтом кулисы
Проверьте свободный ход рычага в нейтрали (не более 2 мм) и включите все передачи последовательно 4 раза
Проконтролируйте отсутствие самопроизвольного выключения скоростей при вибрационных нагрузках

Установка КПП на автомобиль: крепление и центровка

Подготовьте монтажную площадку: убедитесь в отсутствии повреждений на привалочных плоскостях двигателя и картере коробки передач, очистите резьбовые отверстия. Совместите первичный вал КПП с ведомым диском сцепления, используя монтажные рычаги и точную подводку агрегата. Фиксируйте коробку тремя болтами к блоку цилиндров двигателя через технологические проушины.

Выполните предварительную центровку: проверьте соосность отверстий в опорном кронштейне и кузовной продольной лонжероне. Подложите регулировочные шайбы под опорную площадку для исключения напряжения металла и перекоса узлов. Затяните крепления последовательно с заданным моментом силы после точного позиционирования всех элементов.

Затяните центральный болт опорного кронштейна КПП к кузову с моментом 30-45 Н·м через дистанционные втулки.
Окончательно зафиксируйте болты стыковки двигателя и коробки (момент 72-87 Н·м) крестообразной схемой для равномерного прилегания.
Подсоедините привод троса переключения передач, закрепив скобу с усилием 16-18 Н·м.
Установите стартер, ШРУСы, датчик заднего хода и защиту картера с регламентными моментами:

Деталь	Момент затяжки, Н·м
Болт крепления стартера	31-38
Фланец ШРУСа к ступице	87-98
Защита картера	24-30

Проверьте свободный ход рычага переключения передач на запущенном двигателе, при необходимости отрегулируйте тяги. Убедитесь в полном отсутствии вибраций на холостом ходу и равномерной работе агрегата при тестовом движении.

Послеремонтная проверка работы всех передач и вращения валов

Проверка производится на собранной коробке передач перед её установкой на автомобиль. Основная задача – убедиться в легкости, бесшумности и точности включения всех ступеней, отсутствии заеданий, посторонних шумов и заклинивания валов при вращении. Первоочередно проверяется вращение первичного и вторичного валов в нейтральном положении рычага переключения – вращение должно быть свободным, плавным, без заклинивающих точек и ощутимых биений.

Последовательно включается каждая передача (от затем ). Проверяется ход рычага переключения – он должен быть четким, без излишних усилий, провалов или заеданий. После включения каждой передачи необходимо проверить вращение валов под нагрузкой. Это имитируется либо кратковременным притормаживанием выходного (вторичного) вала (если проверка ведется на стенде с гидротормозом), либо приложением контролируемого усилия для его проворота вручную, ощущая сопротивление и плавность вращения.

Ключевые параметры контроля:

Легкость включения: Все передачи включаются без чрезмерных усилий, рычаг перемещается по четким траекториям.
Плавность и бесшумность вращения: Валы вращаются равномерно, без заеданий, рывков, явного биения или дискомфортной вибрации на рукоятке приложения усилия.
Отсутствие посторонних шумов: При вращении под нагрузкой не должно быть слышно скрежета, гудения, хруста, шума подшипников или стука зубьев шестерен (кроме характерного "щелчка" синхронизатора при четком включении).
Плавность синхронизации: Особенно тщательно проверяются повышенные передачи (3-5), где важна работа синхронизаторов. Включение должно происходить быстро и плавно.
Четкость включения заднего хода: Из-за отсутствия синхронизатора включение может требовать чуть большего усилия или кратковременной паузы, но не должно сопровождаться сильным хрустом или ощущением разрушения зубьев.
Отсутствие утечек масла: Внимательно осматриваются места возможных течей: сальники валов, стыки картера сцепления и корпуса КПП, пробка заливного отверстия.
Работа выжимного подшипника (если задействован): Легкость скольжения по первичному валу и отсутствие заеданий.

Передача	Нормальное включение	Возможная проблема при включении
1, 2	Четкое, с ощутимым, но плавным усилием синхронизатора	Заедание, тугое включение, шум/хруст синхронизатора
3, 4, 5	Плавное, с легким ощущением щелчка синхронизатора	Провал рычага, шум тонкого визга/гудения при вращении, невозможность включения
Задний ход	Более туговатое, с характерным "металлическим" звуком зацепления (не разрушающим хрустом!)	Очень сильный хруст, невозможность включения

Список источников

Информация об устройстве и ремонте коробки переключения передач ВАЗ-2108 основана на технической документации завода-изготовителя, специализированных справочниках и практических руководствах по обслуживанию автомобилей семейства ВАЗ.

При подготовке материала также учитывались методики диагностики неисправностей и стандартные процедуры разборки/сборки узлов, описанные в профильных изданиях для автомехаников и владельцев отечественных транспортных средств.

Руководство по ремонту ВАЗ-2108, 2109 (издательство "За рулём")
Кузнецов А.С. Трансмиссии автомобилей ВАЗ: Учебное пособие
Каталог деталей и сборочных единиц ВАЗ-2108 (АвтоВАЗ ОАО)
Периодические издания "За рулём": Дефектовка синхронизаторов КПП
Горячев А.М. Устройство и техническое обслуживание легковых автомобилей
Практическое пособие по ремонту механических коробок передач (СТО "Автодоктор")
