Крышка багажника ВАЗ 2109 - подбор и монтаж
Статья обновлена: 18.08.2025
Исправная крышка багажника – неотъемлемый элемент функциональности и безопасности автомобиля ВАЗ 2109. Она обеспечивает защиту содержимого багажника от внешних воздействий, сохраняет геометрию кузова при движении и играет важную роль в общей эстетике задней части машины.
Со временем штатная деталь может получить повреждения, коррозию или утратить герметичность, что неизбежно приводит к необходимости замены. Выбор новой крышки багажника и ее последующая установка требуют внимания к ключевым параметрам и особенностям.
Данная статья рассматривает основные критерии подбора качественной крышки багажника для "девятки", а также детально описывает процесс ее правильной установки, что позволит владельцам ВАЗ 2109 выполнить работу самостоятельно или проконтролировать ее выполнение.

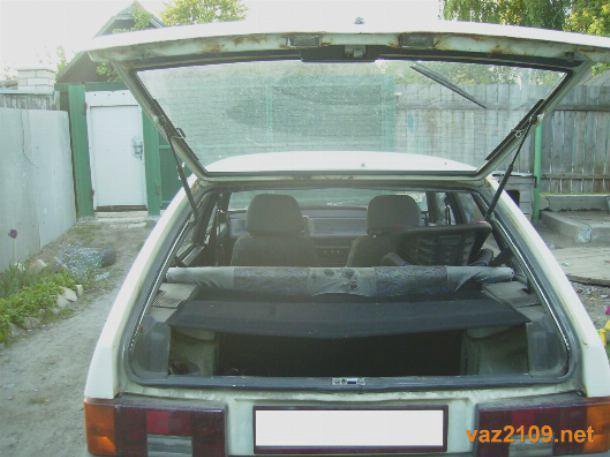

Особенности конструкции багажника ВАЗ 2109
Основой багажника ВАЗ 2109 служит стальной каркас, интегрированный в заднюю часть кузова хэтчбека. Этот каркас формирует саму нишу для груза и служит основанием для крепления задних фонарей, элементов обивки и, главное, верхней запирающей детали – крышки багажника. Конструкция кузова "хэтчбек" предопределяет большую площадь крышки, включающей в себя заднее стекло.

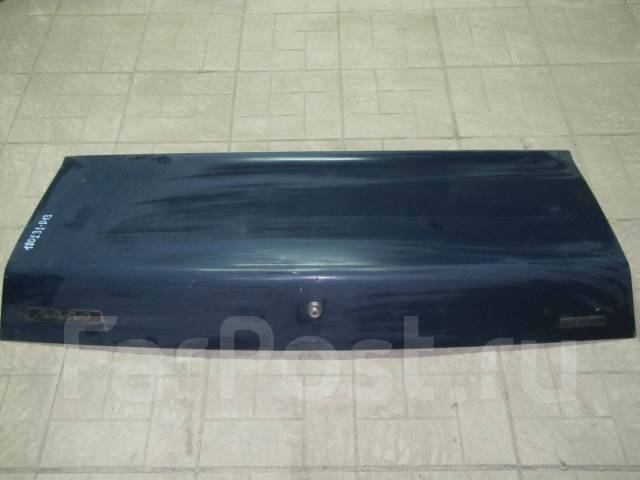

Крышка багажника представляет собой сложную штампованную деталь из листовой стали. Ее геометрия точно повторяет контуры задней части кузова, обеспечивая плотное прилегание. К корпусу автомобиля крышка крепится с помощью двух стальных петель торсионного типа, расположенных в верхней части проема. Эти петли обеспечивают подъем крышки и ее фиксацию в открытом положении.
Ключевые элементы и особенности
Конструкция багажника и его крышки на ВАЗ 2109 имеет несколько определяющих черт:
- Торсионные петли: Основной элемент подвеса крышки. Содержат встроенные торсионы (скрученные стальные прутки), которые облегчают подъем тяжелой металлической крышки. Со временем торсионы могут ослабевать, требуя замены петель.
- Центральный замок: Запирание осуществляется электромеханическим замком, расположенным по центру нижней кромки крышки. Замок фиксируется за петлю (ушко), жестко закрепленную на пороге багажника. Управление замком – с кнопки в салоне, ключа или центрального замка.
- Уплотнитель: По всему периметру проема багажника (на кузове) приклеен резиновый уплотнительный профиль. Он обеспечивает герметичность, защищая от воды, пыли и шума, а также смягчает удар при закрытии крышки. Состояние уплотнителя критично для отсутствия сквозняков и затекания воды.
- Крепление заднего стекла: Заднее стекло вклеено в рамку крышки багажника при помощи специального полиуретанового герметика. Надежность этого соединения – запас прочности самой крышки.
- Крепление элементов: На внутренней стороне крышки расположены штатные точки для установки обивки, ручки для закрывания изнутри и плафона освещения багажника (проводка проходит через гибкий гофрорукав от кузова к крышке). Наружная поверхность имеет места для крепления эмблемы и декоративной накладки ручки.
Понимание этих конструктивных особенностей необходимо для грамотного выбора новой крышки или запчастей к ней, а также для предупреждения и устранения типичных проблем:
| Элемент | Типичные проблемы |
| Торсионные петли | Ослабление торсиона (крышка не держится открытой), коррозия, трещины в местах крепления к кузову |
| Замок багажника | Износ механизма, окисление контактов электропривода, срабатывание "через раз", заклинивание |
| Уплотнитель | Усадка, потеря эластичности, растрескивание, отклеивание, приводящие к сквознякам и попаданию воды |
| Крепления петель к кузову | Коррозия металла кузова вокруг точек крепления, ослабление заклепок/болтов |
| Геометрия крышки | Деформация от ударов, коробление металла, сложность регулировки прилегания |
Особое внимание при выборе новой или б/у крышки следует уделять состоянию точек крепления петель как на самой крышке, так и на кузове автомобиля, а также целостности места вклейки стекла и отсутствию серьезной коррозии.
Признаки необходимости замены крышки багажника
Коррозия металла – основной враг крышки багажника ВАЗ 2109. Очаги ржавчины, особенно в местах крепления номерного знака, петель или вдоль кромок, постепенно ослабляют конструкцию. Если при простукивании молотком слышен глухой звук или видны сквозные отверстия, металл утратил целостность.
Деформации нарушают геометрию детали: крышка неплотно прилегает к уплотнителю, образуя щели. Это вызывает сквозняки, проникновение воды в багажник и дребезжание на ходу. Механические повреждения (вмятины от ударов, перекосы) часто не поддаются рихтовке без нарушения лакокрасочного слоя.
Ключевые индикаторы износа
- Проблемы с фиксацией: Затрудненное закрывание/открывание, самопроизвольное отпирание на ходу из-за износа замка или перекоса.
- Разрушение сварных швов: Трещины в зонах крепления петель или усилителей, вызывающие люфт.
- Повреждения ЛКП: Обширные сколы, трещины краски, "паутинка" или вздутия, ведущие к ускоренной коррозии.
- Некорректная работа элементов: Провисание или заедание тросика привода, деформация креплений подсветки номерного знака.
Типы крышек: стандарт vs тюнинг
Стандартная крышка багажника для ВАЗ 2109 соответствует заводской комплектации. Изготавливается из штампованной стали, имеет классическую форму без дополнительных элементов. Основные преимущества – идеальная геометрическая совместимость с кузовом, доступная цена и высокая ремонтопригодность. Недостатки – склонность к коррозии и минималистичный дизайн.
Тюнинговые варианты предлагают модификации с интегрированным спойлером, измененным профилем или дополнительными воздухозаборниками. Производятся из стеклопластика, карбона или композитных материалов. Отличаются агрессивным внешним видом, уменьшенным весом (особенно карбоновые версии) и улучшенной аэродинамикой. К минусам относят необходимость подгонки при установке, высокую стоимость и сложность восстановления при повреждениях.
Критерии выбора
| Параметр | Стандарт | Тюнинг |
|---|---|---|
| Цель установки | Замена поврежденного элемента | Визуальное преображение авто |
| Стоимость | Низкая (от 2 500 руб) | Высокая (от 8 000 руб) |
| Сложность монтажа | Прямая установка на штатные петли | Требует регулировки замка/петель |
Ключевые отличия при эксплуатации:
- Герметичность: заводская крышка обеспечивает лучшую защиту от влаги
- Долговечность: сталь устойчивее к вибрациям, чем композиты
- Риск кражи: тюнинговые варианты привлекают больше внимания
Оригинальные vs неоригинальные детали
Оригинальная крышка багажника для ВАЗ 2109 производится на заводе-изготовителе (АвтоВАЗ) или сертифицированными поставщиками. Она гарантированно соответствует заводским геометрическим параметрам, имеет точные крепежные отверстия и правильный зазор относительно кузова. ЛКП и антикоррозийное покрытие наносятся по стандартизированной технологии, что обеспечивает долговечность при условии качественного монтажа.
Неоригинальные аналоги изготавливаются сторонними производителями, часто из более тонкой стали или композитных материалов. Геометрия может отличаться от эталонной, что приводит к проблемам при установке: перекосам, щелям или трению об элементы кузова. Качество защитного покрытия варьируется от приемлемого до низкого, что влияет на устойчивость к ржавчине, особенно в сварных зонах и кромках.
Критерии выбора
При сравнении вариантов учитывайте ключевые факторы:
- Цена: Неоригинал дешевле на 30-60%, но экономия может нивелироваться сложной подгонкой.
- Совместимость: Оригинал исключает риски несовпадения по креплениям или контуру.
- Ресурс: Заводские детали служат 5+ лет, аналог – 2-4 года в зависимости от производителя.
Топ-3 производителей неоригинальных крышек:
- «Сталкер» – лучшая геометрия в бюджетном сегменте.
- «Точка опоры» – усиленные петли, но требуется коррекция покрытия.
- «Атлант» – приемлемая цена, но высокий риск коррозии стыков.
| Параметр | Оригинал | Неоригинал |
|---|---|---|
| Толщина металла | 0.7-0.8 мм | 0.5-0.7 мм |
| Гарантия | 12-24 месяца | 6-12 месяцев |
| Подготовка к покраске | Минимальная | Требует шпатлевки |
Важно: При выборе аналога проверяйте наличие маркировки ГОСТ или ТУ на упаковке. Отсутствие технических условий – признак кустарного производства.
Для установки неоригинальной крышки потребуется регулировка петель и замка, а также контроль зазоров с помощью монтажных клиньев. Оригинальная деталь обычно монтируется без дополнительных операций.
Рекомендуемые производители запчастей
При выборе крышки багажника для ВАЗ 2109 ключевым критерием является качество металла и точность геометрии детали. Наиболее надежными считаются оригинальные запчасти от АвтоВАЗа, обеспечивающие идеальную совместимость с кузовом и заводской комплектацией автомобиля.
Среди проверенных сторонних производителей выделяются российские бренды с полным циклом производства. Их продукция проходит строгий контроль, соответствует стандартам ОЕМ, но требует внимательной проверки при монтаже из-за возможных незначительных отклонений в крепежных точках.
Топ-производители неоригинальных крышек
- ПРОМА - Качественная штамповка с антикоррозийным покрытием, оптимальное соотношение цены и надежности.
- СААЗ - Ориентированы на точное соответствие заводским параметрам, используют усиленные петлевые узлы.
- АВТОПЛАСТ - Специализируются на улучшенной защите кромок от ржавчины, рекомендуются для регионов с влажным климатом.
Важно: Избегайте продукции без маркировки производителя – такие детали часто имеют истонченный металл и деформируются уже при установке.
Критерии выбора материала (сталь/алюминий)
Основное различие между стальными и алюминиевыми крышками багажника для ВАЗ 2109 заключается в их физических свойствах и эксплуатационных характеристиках. Сталь значительно тяжелее алюминия, но обладает высокой прочностью и жесткостью, что напрямую влияет на поведение детали на дороге и при возможных воздействиях.
Коррозионная стойкость – ключевой фактор для долговечности. Алюминий естественно устойчив к ржавчине, тогда как стальная крышка требует качественного защитного покрытия и постоянного контроля состояния. Ремонтопригодность материалов также сильно различается: сталь легко поддается сварке и рихтовке, в то время как алюминий требует специфического оборудования и навыков.
Сравнительная таблица свойств материалов
| Критерий | Сталь | Алюминий |
|---|---|---|
| Вес | Значительно тяжелее | Значительно легче |
| Коррозионная стойкость | Требует защиты, подвержена ржавчине | Высокая (не ржавеет) |
| Ремонтопригодность | Высокая (сварка, рихтовка) | Сложная (требует аргона, специнструмента) |
| Жесткость и прочность | Высокая | Ниже, чем у стали |
| Стоимость | Обычно ниже | Выше |
| Влияние на подвеску | Увеличивает нагрузку на задние амортизаторы | Минимальная дополнительная нагрузка |
| Шумоизоляция | Лучше (более массивный материал) | Хуже |
Ключевые моменты для выбора:
- Сталь: Выбирайте, если приоритетны низкая стоимость, высокая ремонтопригодность стандартными методами (рихтовка, сварка) и жесткость. Будьте готовы к тщательному уходу против коррозии и увеличению нагрузки на заднюю ось.
- Алюминий: Оптимален для снижения общего веса автомобиля (важно для динамики и расхода топлива) и обеспечения максимальной коррозионной стойкости. Учитывайте высокую стоимость и сложность/дороговизну ремонта в случае повреждений.
Особенности выбора цвета и покрытия
Главным критерием при выборе цвета новой крышки багажника является точное соответствие оттенку кузова вашего ВАЗ 2109. Учитывайте, что заводская краска за годы эксплуатации неизбежно выгорает на солнце, поэтому оригинальный код цвета, указанный на шильдике кузова (часто расположен в багажнике или под капотом), является лишь отправной точкой. Для идеального совпадения рекомендуется подбирать крышку уже окрашенную в нужный цвет с б/у автомобиля или использовать современные системы компьютерного колорирования, которые анализируют текущее состояние краски на вашей машине. Помните, что двухкомпонентные эмали, применяемые на заводах АвтоВАЗ (особенно для старых моделей), могут отличаться по оттенку от современных ремонтных красок.
Не менее важен выбор типа покрытия и качества металла. Оригинальные крышки багажника для ВАЗ 2109 обычно имели:
- Грунт-эмаль (часто однослойное покрытие), которое менее стойко к коррозии и механическим воздействиям.
- Оцинкованную сталь (на части выпуска), обеспечивающую лучшую защиту от ржавчины, особенно на кромках и сварных швах.
При выборе новой или б/у детали обращайте внимание на:
- Равномерность покрытия: отсутствие подтеков, шагрени, "апельсиновой корки".
- Качество оцинковки (если есть): проверьте отсутствие сколов до голого металла на торцах и внутренних ребрах жесткости.
- Толщину металла: слишком тонкий металл ("жесть") легко деформируется, сложнее шпаклюется и рискует "заиграть волной" после покраски.
Сравнительная характеристика покрытий:
| Тип покрытия | Свойства | Рекомендация |
|---|---|---|
| Оригинал (б/у) | Заводская краска, возможна оцинковка, цвет может не совпадать из-за выгорания. | Оптимально, если найден в хорошем состоянии и совпадающего оттенка. |
| Новая OEM | Часто только грунт, металл может быть тоньше оригинального, без оцинковки. | Требует качественной подготовки и покраски. Проверяйте толщину металла. |
| Послепродажная покраска | Цвет подбирается под автомобиль, можно нанести антикоррозионные грунты. | Лучший вариант по цвету и защите, но зависит от качества услуг маляра. |
Приобретение крышки без покрытия (голый металл) или только с грунтом экономически оправдано только при наличии возможности выполнить профессиональную антикоррозионную обработку и покраску с точной подгонкой цвета. Иначе высок риск быстрого появления ржавчины и визуального несоответствия.
Комплектность детали при покупке
Приобретая новую крышку багажника для ВАЗ 2109, внимательно проверяйте заводскую комплектацию. Стандартный набор обычно включает саму крышку в сборе, уплотнитель по контуру, замок с механизмом и крепежные элементы. Отсутствие любого из этих компонентов усложнит установку и потребует дополнительных расходов.
Уточните у продавца наличие ключей для замка и эмблемы производителя – они не всегда входят в комплект. Некоторые поставщики включают петли или декоративную накладку на замочную скважину, другие предлагают их как опцию. Тщательная сверка со списком гарантирует, что вы получите все необходимое для монтажа.
Типовой состав комплекта
| Компонент | Наличие в базовой комплектации |
|---|---|
| Крышка багажника | Обязательно |
| Уплотнительная резина | В 95% случаев |
| Замок с личинкой и тросом | Обычно включен |
| Комплект крепежных болтов/гаек | Обязательно |
| Штатные петли | Только у некоторых производителей |
| Эмблема "Lada" | Опционально |
| Ключи для замка | В 90% случаев |
Критически важные моменты:
- Убедитесь, что замок полностью укомплектован – отсутствие троса привода или личинки сделает деталь бесполезной
- Проверьте целостность уплотнителя – его замена отдельно сложна и дорога
- Сравните крепеж с оригиналом – несоответствие резьбы потребует поиска метизов
Необходимые инструменты для установки
Для самостоятельного монтажа крышки багажника на ВАЗ 2109 подготовьте основной набор инструментов. Это обеспечит оперативность работы и снизит риск повреждения деталей автомобиля.
Убедитесь, что все инструменты находятся в исправном состоянии и соответствуют размерам крепежных элементов. При работе с электрической частью (при наличии доводчика или подсветки) дополнительно потребуется тестер.
Базовый комплект:
- Гаечные ключи: рожковые или накидные (размеры 10, 13 мм)
- Торцовые головки с трещоткой (8-13 мм)
- Отвертки: крестовая (PH2) и плоская (4-5 мм)
- Пассатижи с узкими губками
- Киянка (резиновая или полиуретановая)
- WD-40 или аэрозольная смазка
Дополнительно:
| Инструмент | Назначение |
| Съемник стопорных колец | Для демонтажа петель при замене |
| Домкрат с подставками | Фиксация крышки при регулировке |
| Монтажная лопатка | Аккуратное снятие обивки багажника |
Демонтаж старой крышки: этапы
Перед началом работ подготовьте необходимые инструменты: ключи на 10 и 13, крестовую отвёртку, пассатижи, ветошь и проникающую смазку WD-40 для закисших соединений. Убедитесь, что автомобиль стоит на ровной поверхности, а багажник полностью освобождён от посторонних предметов.
Привлеките помощника для фиксации крышки во избежание её падения при откручивании креплений. Зафиксируйте крышку в открытом положении с помощью деревянного бруска или специальной страховочной подпорки, предварительно очистив зону петель от грязи.
- Отсоединение гидроупора:
- Снимите стопорное кольцо с шарового шарнира упора при помощи отвёртки
- Аккуратно отсоедините шток от кронштейна на крышке раскачивающими движениями
- Повторите операцию для второго упора
- Отключение электропроводки:
- Найдите разъёмы проводки заднего фонаря и подсветки номера
- Отожмите фиксаторы и аккуратно рассоедините коннекторы
- Проденьте провода через резиновый уплотнитель в кузове
- Демонтаж петель:
Сторона Действие Левая петля Ключом на 10 открутите три гайки крепления к кузову Правая петля Аналогично снимите крепёжные гайки - Снятие замка:
- Изнутри багажника открутите два болта крепления замка ключом на 13
- Отсоедините тяги привода от механизма замка пассатижами
- Извлеките замок через технологическое отверстие
- Финишное снятие:
- Придерживая крышку, полностью выкрутите оставшиеся болты петель
- Снимите крышку вместе с помощником, перемещая её вертикально вверх
- Уложите демонтированную деталь на мягкую поверхность во избежание царапин
Подготовка поверхности к установке
Тщательная подготовка места установки – обязательное условие для надежной фиксации крышки багажника и предотвращения коррозии. Пропуск этого этапа приведет к неплотному прилеганию детали и сокращению срока ее службы.
Перед началом работ снимите старую крышку (при наличии), очистите зону крепления от грязи и отслоившейся краски. Убедитесь в наличии всех крепежных элементов новой детали и подготовьте необходимый инструмент: шлифмашинку/наждачную бумагу, обезжириватель, антикоррозийный состав, ветошь.
Пошаговая подготовка поверхности
Очистка и обезжиривание:
- Жесткой щеткой удалите рыхлую ржавчину, грязь и остатки герметика
- Обработайте металл специальным обезжиривателем (уайт-спиритом, антисиликоном)
- Протрите поверхность чистой сухой ветошью без ворса
Борьба с коррозией:
- Зачистите очаги ржавчины шлифмашинкой (Р80-Р120) или наждачной бумагой
- Нанесите преобразователь ржавчины согласно инструкции производителя
- После высыхания повторно зашлифуйте зоны обработки до гладкости (Р240)
Финишная обработка:
| Этап | Материалы | Время сушки |
| Грунтовка | Антикоррозийный грунт в баллоне | 30-40 минут |
| Финишное шлифование | Наждак Р400-Р500 | - |
Важно: После шлифовки повторно обезжирьте поверхность. Убедитесь в отсутствии пыли, масляных пятен и влаги перед монтажом крышки. Работы проводите в сухом помещении при температуре выше +10°C.
Фиксация петель новыми креплениями
Старые болты часто подвержены коррозии и срыву граней, что усложняет демонтаж и повышает риск повреждения кузова. Новые крепежные элементы из оцинкованной стали или нержавейки обеспечивают надежное соединение без деформации металла при затяжке.
Перед установкой очистите резьбовые отверстия в кузове от грязи и остатков смазки металлической щеткой. Нанесите на резьбу графитовую смазку или медную пасту для предотвращения прикипания. Совместите петли крышки с технологическими отверстиями, избегая перекосов.
Порядок замены креплений
- Снимите обшивку багажника для доступа к гайкам
- Выкрутите старые болты шлицевой отверткой или торксом T30
- Обработайте крепежные площадки антикором
- Вставьте новые болты М8×1.25 мм с наружным шестигранником
- Зафиксируйте петли шайбами Гровера и гайками
| Параметр | Старый крепеж | Новый крепеж |
|---|---|---|
| Класс прочности | 4.6 | 8.8 |
| Затяжка | 15-20 Н·м | 22-25 Н·м |
| Ресурс | ~2 года | 5+ лет |
Контролируйте усилие затяжки динамометрическим ключом – превышение момента вызывает растяжение металла. После монтажа проверьте работу петель: крышка должна открываться без рывков и не смещаться при захлопывании. При появлении скрипа нанесите тефлоновую смазку на оси петель.
Фиксация замка багажника
Корректная работа механизма зависит от точного позиционирования ответной части замка ("язычка") относительно защёлки. Регулировка осуществляется через два крепёжных болта на пластине фиксатора, позволяющих смещать элемент в горизонтальной и вертикальной плоскостях.
После ослабления крепежа добейтесь параллельности кромки багажника кузову при закрытом положении, контролируя равномерность зазоров. Проверьте отсутствие перекосов и самопроизвольного открывания при движении по неровностям – люфт устраняется подтяжкой болтов до момента плотного прилегания детали без деформации металла.
Типовые неисправности и решения
- Замок не фиксируется – износ штифта защёлки или деформация "язычка". Требуется замена комплектующих.
- Чрезмерное усилие при закрытии – смажьте трущиеся части литолом и проверьте совпадение осей фиксатора и защёлки.
- Самопроизвольное открывание – осмотрите пружину механизма и отрегулируйте глубину захода "язычка".
| Параметр регулировки | Допуск | Инструмент |
|---|---|---|
| Высота фиксатора | ±1.5 мм | Ключ на 10 мм |
| Горизонтальное смещение | ±2 мм | Ключ на 8 мм |
Важно! При замене фиксатора используйте оригинальные метизы – самодельные болты часто провоцируют срыв резьбы в кузовных отверстиях из-за вибрационных нагрузок.
Проверка работоспособности замка
Убедитесь, что ключ свободно проворачивается в скважине при открывании/закрывании. Проверьте фиксацию в двух положениях: предварительном (прихлоп багажника без запирания) и основном (полное запирание). При закрытии крышки должен быть слышен четкий щелчок срабатывания защелки.
Протестируйте работу с салона при наличии кнопки или рычага управления. Для электромеханических замков нажмите кнопку центрального замка или брелок сигнализации – должен быть слышен характерный звук привода. Убедитесь, что крышка не открывается от вибрации или легкого нажатия сверху.
Диагностика проблем
- Ключ не проворачивается:
- Очистите личинку замка от грязи WD-40
- Проверьте деформации тяг или корпуса замка
- Нет щелчка при закрытии:
- Отрегулируйте положение ответной планки на кузове
- Осмотрите пружину язычка на предмет поломки
- Электропривод не срабатывает:
- Прозвоните цепь питания мультиметром
- Проверьте предохранитель F7 (15А) в монтажном блоке
Важно: После регулировок или смазки проверяйте фиксацию при резком захлопывании и на ходу (на безопасной площадке). При замене замка покупайте оригинальные каталожные номера: 2109-6208060 (механический) или 2109-6208062 (электромеханический).
Монтаж уплотнителя по периметру
Перед установкой тщательно очистите посадочную поверхность крышки багажника от грязи, старого клея и обезжирьте растворителем. Прогрейте новый уплотнитель строительным феном до 40-50°C для повышения эластичности, особенно в угловых зонах. Начинайте монтаж с центральной части верхнего контура, последовательно двигаясь к краям без натяжения.
Особое внимание уделите стыковке в углах: подрежьте излишки материала острым ножом под 45°, обеспечивая плотное прилегание без зазоров. Для фиксации используйте автоклей "Момент" или специализированный состав для резиновых уплотнителей, нанося его тонким слоем на канавку элемента. После приклеивания прокатайте резиновым валиком по всей длине для улучшения адгезии.
Ключевые этапы работ
- Проверка геометрии крышки и подгонка уплотнителя "на сухую"
- Нанесение клея зигзагообразной линией в паз уплотнителя
- Фиксация элемента с усилием прижима на 5-7 секунд на каждом участке
- Удаление излишков клея ветошью до его застывания
Контроль качества: после монтажа закройте багажник и проверьте равномерность прилегания по всему контуру. Зазор между кузовом и уплотнителем не должен превышать 1-2 мм. Для теста герметичности положите лист бумаги под крышку – при закрытии он должен фиксироваться с умеренным усилием.
| Ошибка | Последствие | Решение |
|---|---|---|
| Монтаж без прогрева | Образование складок на углах | Демонтаж и повторная установка с нагревом |
| Избыток клея | Выдавливание состава на лакокрасочное покрытие | Немедленная очистка уайт-спиритом |
| Натяжение при укладке | Деформация профиля через 2-3 недели | Переустановка с запасом длины 3-5 см |
Эксплуатация: избегайте закрывания багажника с усилием первые 24 часа до полной полимеризации клея. В зимний период периодически очищайте профиль от наледи пластиковым скребком. При появлении свиста на скорости свыше 80 км/ч проверьте целостность приклеивания в районе задних фонарей.
Регулировка силы открывания пружин
Правильная натяжка пружин крышки багажника ВАЗ 2109 критична для удобства и безопасности эксплуатации. Слишком слабое натяжение приведет к самопроизвольному закрыванию створки при открытии, а чрезмерно сильное – к резкому, неконтролируемому подъему или трудностям при закрытии руками.
Процедура регулировки выполняется после установки крышки или при изменении ее веса (например, после монтажа спойлера). Вам потребуются ключи на 12 или 13 (в зависимости от модели пружин) и помощник для фиксации крышки в открытом положении.
Порядок регулировки усилия пружин
- Откройте багажник и зафиксируйте крышку в верхнем положении с помощью упора или попросите помощника придержать ее.
- Найдите регулировочные гайки на крюках крепления пружин к кузову автомобиля (обычно расположены в районе задних фонарей).
- Ослабьте контргайку на каждом крюке с помощью ключа.
- Поворачивайте крюк:
- По часовой стрелке (закручивая крюк глубже) – увеличивает силу натяжения пружины.
- Против часовой стрелки (выкручивая крюк наружу) – уменьшает силу натяжения пружины.
- Проверяйте усилие после 1-2 оборотов крюка: отпустите крышку из приоткрытого положения (примерно 30-40 см от закрытого состояния). Она должна плавно подниматься до конца без рывков и оставаться в верхнем положении.
- Добейтесь равномерного усилия на обеих пружинах, регулируя их симметрично (одинаковое количество оборотов крюков).
- Затяните контргайки ключом после окончательной настройки, надежно фиксируя положение крюков.
Важные моменты: Избегайте крайних положений крюков. Чрезмерное выкручивание может привести к соскальзыванию пружины, а сильная затяжка – к деформации крюка. Регулируйте обе пружины одинаково для равномерной нагрузки на петли. После установки тяжелых элементов (спойлер, усиленная обивка) силу натяжения необходимо увеличить.
| Симптом | Причина | Действие |
|---|---|---|
| Крышка не держится открытой, падает | Слабое натяжение пружин | Увеличить усилие (закрутить крюки) |
| Крышка открывается резко, с рывком | Слишком сильное натяжение | Уменьшить усилие (выкрутить крюки) |
| Крышка перекашивается при открывании | Разная сила натяжения пружин | Выровнять усилие на обеих сторонах |
Установка и подключение подсветки номера
После монтажа крышки багажника переходите к установке подсветки номерного знака. Этот элемент обязателен для безопасной эксплуатации автомобиля в темное время суток. Правильная установка гарантирует четкую видимость номера и соответствие требованиям ПДД.
Подготовьте необходимые материалы: новую плафон-подсветку (оригинальную или совместимый аналог), изоленту, термоусадочные трубки, провод сечением 0.75 мм² длиной 1-1.5 м. Из инструментов потребуется крестовая отвертка, нож, паяльник и мультиметр для проверки цепи.
Пошаговый монтаж
- Демонтаж старого плафона:
Открутите два винта крепления подсветки отверткой, аккуратно отсоедините колодку проводов. - Прокладка проводки:
Проложите новый кабель от места установки плафона через резиновый уплотнитель крышки багажника к левой стойке кузова. Используйте существующие технологические отверстия. - Подключение питания:
- Плюсовой провод подключите к контакту "30" в блоке предохранителей (постоянное +12V)
- Минусовой провод присоедините к кузовному болту в районе левой стойки
- Фиксация соединений:
Все скрутки пропаяйте, изолируйте термоусадкой. Проводку зафиксируйте пластиковыми хомутами.
Особенности подключения
| Цвет провода | Назначение | Точка подключения |
|---|---|---|
| Красный/оранжевый | Плюс (+12V) | Блок предохранителей (F5) |
| Черный/синий | Масса | Болт кузова за обшивкой |
После подключения проверьте работоспособность подсветки при включенном зажигании. Убедитесь в отсутствии перегибов провода при открытии/закрытии крышки. При правильном монтаже плафон должен равномерно освещать номерной знак без бликов и затемненных участков.
Проверка зазоров при закрывании
После монтажа крышки багажника ВАЗ 2109 критически оцените равномерность зазоров по всему периметру. Проверьте расстояние между краем крышки и кузовом в зоне задних фонарей, вдоль боковых стоек и возле замка. Недопустимы резкие перепады ширины щели или визуальная перекошенность детали.
Используйте штангенциркуль или линейку для точных замеров в ключевых точках: по углам (левый/правый верх и низ), центру верхней кромки и над замком. Эталонное значение – 3–5 мм по всему контуру. Отклонение свыше 1,5 мм между противоположными точками указывает на необходимость регулировки.
Методы коррекции зазоров
- Ослабление крепежа петель: отпустите болты крепления к кузову, слегка сдвиньте крышку в нужном направлении (вверх/вниз, влево/вправо), затем затяните крепления с моментом 25–30 Н∙м.
- Коррекция замка: если зазор увеличен над замком, ослабьте его крепёжные гайки, переместите язычок замка вглубь проёма, затем зафиксируйте.
- Диагностика уплотнителя: убедитесь, что резиновый контур равномерно прилегает без замятий. Замена деформированного уплотнителя часто устраняет локальные перекосы.
| Точка замера | Норма (мм) | Допуск (мм) |
|---|---|---|
| Центр верхней кромки | 4.0 | ±0.8 |
| Углы возле фонарей | 3.5 | ±1.0 |
| Зона замка | 4.5 | ±1.0 |
Проверьте работу после регулировки: крышка должна закрываться без усилий и открываться одним движением ручки. Любое трение о кузов или характерный скрежет – признаки неверной настройки. Особое внимание уделите симметрии зазоров возле фонарей – визуальная кривизна здесь особенно заметна.
Пробное открытие/закрытие багажника
После предварительной установки крышки багажника на ВАЗ 2109, но до окончательной затяжки всех крепежных элементов, обязательно выполните серию пробных открытий и закрытий. Это критически важный этап для выявления и устранения возможных несоответствий геометрии, проблем с зазорами и функцией замка.
Плавно закройте крышку, прикладывая усилие в районе замка. Проследите, чтобы она равномерно и без перекосов легла на уплотнитель по всему периметру проема. Обратите внимание на отсутствие затираний краев крышки о кузовные панели и на равномерность зазоров (особенно по бокам и в районе задних фонарей).
Проверка работы замка и фиксации
Проверьте работу замка багажника как снаружи (ключом), так и из салона (штатной кнопкой или тросиком). Убедитесь, что замок:
- Четко фиксирует крышку в закрытом положении без необходимости приложения излишних усилий.
- Надежно удерживает крышку при попытке ее приподнять за край.
- Плавно открывается при повороте ключа или нажатии кнопки/рычага в салоне, без заеданий.
Повторите цикл открытия/закрытия несколько раз, внимательно наблюдая за поведением крышки и замка. Особенно тщательно проверьте момент срабатывания замка при закрытии – должен быть слышен четкий, уверенный щелчок фиксации. Обратите внимание на следующие возможные проблемы:
| Проблема | Возможная причина |
|---|---|
| Крышка не фиксируется замком | Неправильное положение замка или ответной планки, несовпадение язычка замка и планки |
| Требуется сильный удар для закрытия | Высоко расположенная ответная планка, перекос крышки, затирание уплотнителя |
| Щели по периметру неодинаковы | Неверная регулировка положения крышки на петлях, перекос |
| Затирание краев крышки о кузов | Слишком низкое положение крышки, неправильная геометрия новой детали |
Обнаруженные в ходе пробного открытия/закрытия неполадки необходимо устранить на этом этапе путем последовательной регулировки:
- Положения крышки на петлях: Ослабьте болты крепления петель к крышке или кузову. Аккуратно смещайте крышку вперед/назад, влево/вправо, вверх/вниз для достижения равномерных зазоров и правильного контакта с уплотнителем. Затяните болты.
- Положения замка: Ослабьте крепеж замка на крышке. Смещайте замок так, чтобы его язычок точно попадал в прорезь ответной планки при закрытии без перекоса. Затяните крепеж.
- Положения ответной планки (упора) на кузове: Ослабьте болты крепления планки. Регулируйте ее высоту и положение в проеме так, чтобы замок защелкивался плавно, без излишних усилий, но надежно. Затяните болты.
После каждой корректировки снова выполняйте пробное открытие и закрытие, проверяя устранение проблемы. Только после того, как крышка закрывается легко, надежно фиксируется, имеет равномерные зазоры и не задевает кузов, можно приступать к окончательной затяжке всех регулировочных болтов с рекомендованным моментом.
Регулировка положения относительно кузова
После монтажа крышки багажника необходимо проверить её прилегание к уплотнителю и симметричность зазоров относительно кузова. Некорректная установка приводит к перекосам, скрипам при движении и нарушению герметичности салона.
Регулировка выполняется изменением положения петель или замка. Ослабьте крепёжные болты на петлях (расположены в зоне крепления к кузову или самой крышке), затем аккуратно сдвиньте элемент в нужном направлении – вверх/вниз, вправо/влево, либо измените угол наклона.
Ключевые этапы регулировки
- Зазоры по периметру: Добейтесь равномерного расстояния (3-5 мм) между крышкой и кузовом по всему контуру, особенно в зоне задних фонарей и стоек.
- Высота относительно крыши: Верхний край крышки должен находиться в одной плоскости с линией крыши, без выступания или западания.
- Работа замка: После регулировки петель проверьте чёткость срабатывания замка. При необходимости сместите ответную часть замка на кузове, ослабив её крепления.
Важно: Все болты затягивайте окончательно только после проверки плавности открывания/закрывания и отсутствия контакта с кузовными элементами. Используйте контрольные точки – например, симметрию зазоров относительно задних фар.
| Параметр регулировки | Инструмент | Признак правильной настройки |
| Горизонтальное положение | Ключ на 13, плоская отвёртка | Одинаковые зазоры слева/справа у фонарей |
| Вертикальное положение | Ключ на 10, ключ на 13 | Равномерный прижим уплотнителя по всему периметру |
| Расположение замка | Ключ на 8, пассатижи | Чёткая фиксация без усилий при закрывании |
Подтяжка крепежных соединений
Регулярная проверка и подтяжка креплений крышки багажника – обязательная процедура для предотвращения люфтов, скрипов и перекосов. Ослабленные соединения ускоряют износ петель, деформируют уплотнитель и нарушают герметичность.
Контролируйте состояние четырех ключевых групп крепежей: петли к кузову, петли к крышке, замка багажника и фиксаторов номерного знака. Используйте торцевые ключи или шестигранники соответствующего размера для равномерной затяжки без перекоса.
Порядок выполнения работ
- Очистите резьбовые соединения от грязи щеткой
- Проверьте состояние болтов – замените деформированные
- Последовательно подтяните:
- Верхние крепления петель к кузову (2 болта с каждой стороны)
- Нижние крепления петель к крышке (по 3 болта на петлю)
- Затяните ответную часть замка на кузове
- Проверьте фиксацию плафона освещения
| Узел | Кол-во крепежей | Момент затяжки (Н·м) |
|---|---|---|
| Петли к кузову | 4 (2×2) | 15-20 |
| Петли к крышке | 6 (3×2) | 10-15 |
| Замок багажника | 3 | 8-12 |
После подтяжки проверьте равномерность прилегания крышки по периметру. Зазор между кузовом и уплотнителем должен быть одинаковым по всей длине. Избегайте чрезмерных усилий – это может сорвать резьбу или повредить алюминиевые элементы.
Настройка центрального замка
После установки актуатора замка багажника ВАЗ 2109 требуется синхронизация его работы с основным блоком центрального замка. Без корректной настройки возможны сбои: привод может не реагировать на команды с брелока или блока управления, самопроизвольно срабатывать либо создавать избыточную нагрузку на электрическую цепь.
Проверьте ход штока актуатора: он должен свободно перемещаться без заеданий по всей длине рабочего диапазона. Убедитесь в отсутствии механических препятствий для движения замка и надежности крепления всех кронштейнов. Перекосы при монтаже приводят к ускоренному износу деталей и повышенному току потребления.
Порядок калибровки
- Подключите актуатор к штатной проводке согласно схеме (обычно используются провода в жгуте левой петли багажника).
- Активируйте центральный замок с водительской двери 2-3 раза для инициализации нового привода.
- Проверьте синхронность срабатывания:
- Открытие/закрытие должно происходить одновременно с остальными дверьми
- Ход штока – 8-10 мм для полного зацепления ригеля
- При неполном срабатывании отрегулируйте положение тяги на резьбовом соединении штока.
| Проблема | Решение |
|---|---|
| Актуатор не реагирует на сигнал | Проверить распиновку проводов, целостность предохранителя F7 (10А) |
| Прерывистая работа | Протестировать контакты разъемов, зачистить от окислов |
| Избыточный шум при работе | Смазать направляющие штока силиконовой смазкой |
Важно: При использовании нештатного актуатора убедитесь в совместимости его параметров (рабочее напряжение 12В, ток потребления ≤ 5А). Превышение нагрузки может вывести из строя блок управления. Для точной диагностики используйте мультиметр – напряжение на проводах привода при срабатывании должно достигать 12±0.5В.
Обработка антикоррозийным составом
Перед нанесением защитного покрытия тщательно очистите поверхность крышки багажника от грязи, следов старой краски, ржавчины и обезжирьте. Используйте металлические щетки, наждачную бумагу (зернистость 80-120) или пескоструйную обработку для удаления коррозии до чистого металла. Особое внимание уделите внутренним полостям, сварным швам и кромкам – эти зоны наиболее уязвимы.
Нанесите антикоррозийный состав кистью, распылителем или методом окунания (при демонтированной детали). Для труднодоступных мест используйте специальные насадки-трубочки. При обработке соблюдайте рекомендации производителя по толщине слоя и времени высыхания. Распространенные составы:
- Жидкие мовили (на основе масла) для скрытых полостей
- Резиновые или битумные мастики для наружных поверхностей
- Эпоксидные грунты с ингибиторами коррозии
Обязательно обработайте:
- Внутренний каркас крышки через дренажные отверстия
- Места крепления петель и замка
- Нижнюю кромку уплотнителя
- Зоны контакта с фонарями
Проверяйте состояние покрытия каждые 2 года и обновляйте при обнаружении сколов или вздутий. Для усиления защиты на внешние поверхности после антикора нанесите грунт и лакокрасочное покрытие.
Уход за уплотнителем: смазка и замена
Регулярная смазка уплотнителя крышки багажника ВАЗ 2109 предотвращает пересыхание резины, сохраняет её эластичность и обеспечивает герметичность. Используйте силиконовую смазку-спрей (например, LIQUI MOLY Silicon-Spray) или специальные составы для автомобильных резиновых уплотнителей. Наносите средство тонким слоем на чистую поверхность по всему периметру 2-3 раза в год, уделяя особое внимание углам и зонам изгиба.
Перед обработкой тщательно очистите уплотнитель от грязи и пыли: протрите влажной тряпкой, при сильных загрязнениях используйте мыльный раствор. Избегайте агрессивных растворителей (бензин, ацетон), которые разрушают резину. После мойки просушите уплотнитель сухой ветошью перед нанесением смазки.
Признаки необходимости замены уплотнителя
- Появление трещин, разрывов или заметной деформации
- Потеря эластичности (резина крошится при сжатии)
- Постоянное запотевание стёкол или вода в багажнике после дождя
- Сквозняки или повышенный шум при движении
Замена уплотнителя:
- Купите оригинальный уплотнитель (артикул 2109-8225040) или качественный аналог
- Демонтируйте старую резину: потяните за край в углу багажника и аккуратно вытащите из паза по всему периметру
- Очистите посадочный канал от грязи и остатков клея
- Начните монтаж с верхнего центра крышки, вдавливая новый уплотнитель в паз пальцами
- Равномерно распределяйте резину, избегая перекручивания, особенно на изгибах
- Обрежьте излишек материала в точке соединения (если требуется), оставив запас 1-2 см для стыковки
После установки проверьте прилегание крышки: она должна закрываться без чрезмерных усилий. Помните: правильный уход продлевает срок службы уплотнителя до 5-7 лет, а замена занимает не более 30 минут при наличии подходящего комплекта.
Ремонт люфта петель крышки багажника ВАЗ 2109
Люфт в петлях багажника проявляется характерным стуком при движении по неровностям, провисанием створки или перекосами при закрывании. Основные причины – износ втулок и оси шарнира, деформация крепежных мест или ослабление болтов.
Игнорирование проблемы приводит к разрушению сварных точек кузова, повреждению уплотнителя и ускоренному износу замка. Для диагностики достаточно раскачать крышку вверх-вниз при открытом багажнике, зафиксировав рукой место соединения петли с кузовом.
Этапы устранения люфта
Необходимые материалы: ремкомплект петель (втулки полиуретановые/металлические, оси, стопорные кольца), графитовая смазка, жидкость WD-40.
- Демонтаж крышки:
- Откройте багажник, подоприте крышку упором
- Обработайте крепежные болты WD-40 (особенно нижние)
- Снимите пластиковые заглушки, открутите 4 болта крепления каждой петли к кузову
- Снимите створку с помощником
- Разборка петли:
- Выбейте ось шарнира молотком через выколотку (направление – к стопорному кольцу)
- Извлеките изношенные втулки, очистите посадочные места от грязи
- Замена втулок и сборка:
- Вставьте новые втулки в корпус петли и проушину крышки
- Смажьте ось графитовой смазкой, запрессуйте её до фиксации стопорным кольцом
- Проверьте отсутствие заеданий при повороте шарнира
- Установка и регулировка:
- Прикрутите петли к кузову, наживив болты без затяжки
- Установите крышку, проверьте равномерность зазоров по периметру
- Затяните крепёж с моментом 22-27 Н∙м
- Проверьте плавность хода и полное прилегание при закрытии
Важно: При сильной деформации металла в местах крепления потребуется усиление пластинами. Полиуретановые втулки снижают шум, но менее долговечны чем бронзовые. После ремонта обработайте антикором места контакта петель с кузовом.
Диагностика распространенных проблем
Эксплуатация крышки багажника ВАЗ 2109 сопряжена с рядом типичных неисправностей, влияющих на удобство использования и герметичность. Своевременное выявление причины позволяет оперативно устранить дефект.
Основные проблемы связаны с нарушением геометрии, неисправностью замка и его привода, износом петель или уплотнителя, а также коррозией. Диагностика часто требует визуального осмотра и проверки работы механизмов.
Типичные проблемы и методы их диагностики
1. Провисание крышки багажника:
- Симптомы: Крышка цепляется за задние фонари или кузов при открывании/закрывании, заметен увеличенный зазор в районе заднего стекла или боковых сторон, требуется приложить усилие вверх для закрывания.
- Диагностика: Визуально оценить параллельность края крышки и примыкающих частей кузова (заднего стекла, задних крыльев). Осмотреть петли на предмет деформации кронштейнов, сильной выработки втулок или ослабления крепежа.
2. Неисправность замка багажника:
- Симптомы: Крышка не фиксируется в закрытом положении (захлопывается, но не запирается). Замок не открывается снаружи ключом или кнопкой салона. Замок не открывается изнутри (рычагом аварийного открывания).
- Диагностика:
- Не запирается: Проверить положение ответной части (петли) замка на кузове – смещение или коррозия. Осмотреть язычок замка на крышке – износ, деформация.
- Не открывается снаружи: Проверить работу ключа (износ личинки). Проверить привод замка (трос или электропривод): если открывается рычагом изнутри – проблема в приводе до замка (тросик оборван/закис, неисправна кнопка/электропривод). Если не открывается и изнутри – неисправен сам замок.
- Не открывается изнутри: Проверить целостность и ход тросика аварийного открывания от рычага в салоне к замку. Проверить исправность рычажного механизма внутри замка.
3. Шум (скрип, стук, гул) при движении:
| Тип шума | Вероятная причина | Диагностика |
|---|---|---|
| Скрип/Писк | Изношенный/задубевший/загрязненный уплотнитель | Визуальный осмотр уплотнителя на предмет трещин, потертостей, отсутствия эластичности. Обработать уплотнитель силиконовой смазкой – если шум пропал, причина в нем. |
| Стук/Лязг | Люфт в петлях, ослабленный крепеж петель или замка | Покачать крышку в закрытом положении – ощущается ли люфт? Проверить затяжку всех болтов крепления петель к кузову и крышке, болтов крепления замка. |
| Гул/Завывание | Неплотное прилегание крышки из-за провисания, деформации или износа уплотнителя | Проверить равномерность зазора по всему периметру. Проверить уплотнитель (см. выше). |
4. Посторонние шумы от гидротолкателей:
- Симптомы: Скрежет, хруст, стук или подтекание масла из штока при открывании/закрывании багажника. Крышка не держится открытой или опускается слишком медленно/быстро.
- Диагностика: Снять гидротолкатель с крепления. Проверить плавность хода штока при сжатии/растяжении (должен двигаться с равномерным усилием). Осмотреть шток и корпус на предмет подтеков масла. Проверить крепления на кузове и крышке.
5. Подтекание воды в багажник:
- Симптомы: Сырость, лужи или следы воды на коврике багажника, на запаске, по боковым стенкам багажника, особенно после дождя или мойки.
- Диагностика: Тщательно вымыть и высушить багажник. Попросить помощника обильно полить водой заднюю часть автомобиля (стекло, крышку багажника, стыки). Находиться внутри багажника и искать место проникновения воды. Основные точки: изношенный/деформированный уплотнитель по периметру, трещины или коррозия в местах крепления фонарей, антенны, дефлектора заднего стекла, плохо загерметизированные технологические отверстия под крышкой, коррозия сварных швов кузова.
6. Коррозия крышки багажника:
- Симптомы: Пузыри краски, сквозные отверстия, особенно по нижнему краю, кромкам, вокруг фонарей или дефлектора заднего стекла.
- Диагностика: Визуальный осмотр внешней и внутренней поверхности крышки. Особое внимание уделить кромкам, местам крепления элементов (фонарей, эмблем), внутренним полостям и ребрам жесткости. Проверить состояние уплотнителя и дренажных отверстий (если есть).
Список источников
При подготовке материалов по выбору и установке крышки багажника для ВАЗ 2109 использовались специализированные технические ресурсы и документация. Это обеспечивает достоверность информации о совместимости деталей, особенностях монтажа и эксплуатационных нюансах.
Источники включают руководства по ремонту от производителя, тематические форумы владельцев, аналитику автозапчастей и экспертные обзоры. Ниже представлен перечень использованных материалов без гиперссылок.
- Официальное руководство по ремонту и техническому обслуживанию ВАЗ 2108/2109/21099
- Каталоги оригинальных запчастей АвтоВАЗ: Номера деталей и артикулы
- Технические стандарты ГОСТ Р 41.26-2001 "Безопасность крышек багажников"
- Протоколы испытаний на герметичность и коррозионную стойкость компонентов
- Тематические разделы форумов: Drive2.ru/VAZ, Lada-Online.ru, Форум клуба ЛАДА 2109
- Сравнительные обзоры производителей неоригинальных крышек: SS20, Inertia, Прамо
- Видеоинструкции по демонтажу/установке от автосервисов, специализирующихся на классике ВАЗ
- Анализ типовых дефектов: коробление пластика, перекосы петель, разрушение уплотнителей
