Кузовные зажимы - описание и характеристики

Статья обновлена: 18.08.2025

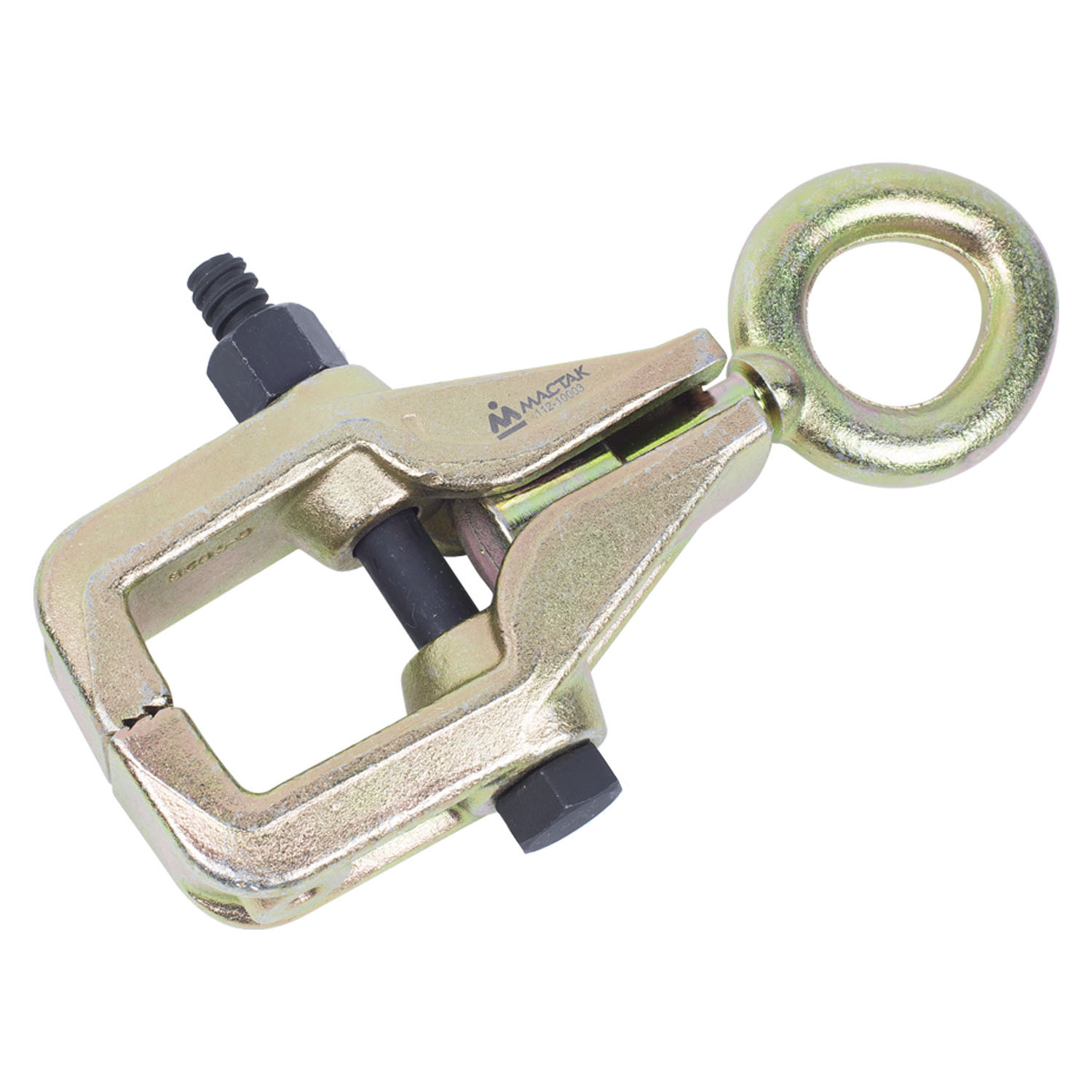

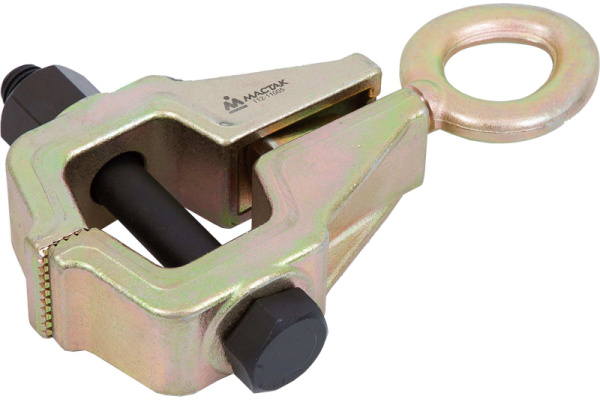

Кузовной зажим – специализированный инструмент, незаменимый при выполнении рихтовочных и сварочных работ в автомобильном ремонте.

Данное приспособление обеспечивает надежную фиксацию элементов кузова с требуемым усилием, что критично для точного восстановления геометрии и корректного сопряжения деталей.

Конструкция и ключевые элементы инструмента

Основу кузовного зажима формирует массивная стальная рама, обеспечивающая жесткость и устойчивость при высоких нагрузках. На раме закреплены подвижные захваты с регулируемой геометрией, оснащенные сменными губками для адаптации к различным формам кузовных панелей. Система фиксации включает винтовой или гидравлический механизм, создающий усилие до 10 тонн для точной деформации металла.

Ключевым компонентом является поворотный узел, позволяющий менять угол захвата на 180–360 градусов без переустановки инструмента. Для контроля усилия применяется интегрированный манометр, а защиту от перегрузок обеспечивает предохранительный клапан. Нижняя часть рамы оборудована колесной базой с фиксаторами для мобильности и устойчивости на поверхности цеха.

Функциональные элементы

Силовые лапы: Закаленные стальные губки с насечкой (3–4 варианта профиля)
Приводной механизм: Гидроцилиндр с ручным насосом или пневмоприводом
Система позиционирования: Телескопические штаги с градусной шкалой

Элемент	Материал	Рабочий диапазон
Несущая балка	Легированная сталь 40Х	Длина 800–1500 мм
Зажимные губки	Сталь У8А (HRC 52–54)	Ход 50–200 мм

Регулировка высоты: Через перфорированные стойки с шагом 25 мм
Быстросъемные адаптеры: Для интеграции с цепными растяжителями
Дополнительные опции: Удлинители штанг, вакуумные присоски

Разновидности зажимов: цепные, точечные, гидравлические

Цепные зажимы применяются для фиксации крупных или сложных элементов кузова. Они состоят из металлической цепи с крюками и натяжным механизмом (часто винтовым или храповым), что обеспечивает равномерное распределение усилия по контуру детали. Основное преимущество – универсальность и возможность работы с габаритными панелями.

Точечные зажимы (захваты) используются для локального крепления и позиционирования отдельных участков кузова. Оснащаются заостренными наконечниками или губками, которые цепляются за кромки металла или технологические отверстия. Позволяют выполнять высокоточную юстировку на небольшой площади.

Ключевые характеристики гидравлических зажимов

Гидравлические зажимы генерируют усилие через поршневую систему, управляемую ручным насосом или станцией. Отличаются:

Высоким рабочим усилием (достигает нескольких тонн)
Плавностью хода и контролируемым приложением нагрузки
Возможностью интеграции в комплексные стенды правки

Тип зажима	Оптимальное применение	Ограничения
Цепные	Двери, крылья, пороги	Требуют точек опоры по периметру
Точечные	Локальные вмятины, стойки	Не подходят для больших площадей
Гидравлические	Силовое вытягивание, каркас	Высокая стоимость, сложность монтажа

Важно: Выбор конкретного типа зависит от задачи, доступных точек крепления на кузове и требуемого усилия. Комбинирование видов зажимов часто повышает эффективность ремонтных работ.

Типы фиксаторов: самоцентрирующиеся и рычажные

Самоцентрирующиеся фиксаторы оснащены синхронно движущимися губками, которые автоматически выравнивают деталь относительно центральной оси зажима. Этот тип обеспечивает равномерное распределение усилия по обеим сторонам заготовки, минимизирует перекосы и идеально подходит для обработки симметричных деталей. Основной механизм основан на винтовой передаче или пневматике, что гарантирует высокую повторяемость позиционирования ±0.05 мм.

Рычажные фиксаторы используют механический рычаг для преобразования небольшого входного усилия в мощное прижимное действие. Конструкция включает эксцентриковый кулачок или гидравлический усилитель, что позволяет быстро закреплять детали без дополнительных инструментов. Они особенно эффективны при работе с крупногабаритными или сложнопрофильными элементами, где требуется локальное высокое давление до 15 кН.

Ключевые отличия и параметры

Характеристика	Самоцентрирующиеся	Рычажные
Точность позиционирования	Высокая (±0.05-0.1 мм)	Средняя (±0.2-0.5 мм)
Усилие зажима	Равномерное, регулируемое (1-8 кН)	Локальное, высокое (5-15 кН)
Скорость операции	Средняя (требует юстировки)	Максимальная (одно движение рычага)
Типовое применение	Фрезеровка торцов, токарные работы	Крепление панелей, ремонт деформированных элементов

Критерии выбора:

Для чистовой обработки и прецизионных задач предпочтительны самоцентрирующиеся модели
При ремонте сильных деформаций и необходимости быстрого съёма/установки оптимальны рычажные системы
Гибридные решения сочетают оба принципа: центратор для позиционирования + рычажные прижимы по контуру

Рабочие характеристики: усилие сжатия и ход губок

Усилие сжатия определяет максимальную нагрузку, которую способен создать зажим при работе. Этот параметр измеряется в тоннах (т) или килоньютонах (кН) и напрямую влияет на способность инструмента фиксировать деформированные элементы кузова без проскальзывания. Высокое усилие обеспечивает надежную фиксацию деталей при рихтовке, вытягивании или правке.

Ход губок отражает расстояние между рабочими поверхностями в полностью разведенном состоянии. Измеряется в миллиметрах (мм) и определяет максимальный размер детали, которую можно зафиксировать. Большой ход расширяет универсальность зажима, позволяя работать с крупногабаритными элементами: порогами, лонжеронами или панелями дверей.

Ключевые особенности

Характеристика	Значение	Влияние на функциональность
Усилие сжатия	2-8 т (19,6-78,5 кН)	Обеспечивает стабильность фиксации при высоких нагрузках
Ход губок	100-300 мм	Определяет совместимость с габаритами кузовных элементов

Взаимосвязь параметров: Увеличение усилия сжатия обычно сопровождается уменьшением максимального хода губок из-за конструктивных ограничений силового механизма. Для тяжелых работ (например, выравнивание силового каркаса) приоритет отдается высокому усилию, тогда как при работе с панелями важнее большой ход.

Материалы изготовления и требования к прочности

Основным материалом для производства кузовных зажимов служат высокопрочные легированные стали марки 30ХГСА или 40Х. Эти сплавы обеспечивают необходимую твёрдость (HRC 38-45) и устойчивость к деформациям при значительных механических нагрузках. Для защиты от коррозии применяется цинковое покрытие толщиной 15-25 мкм либо оксидирование поверхности.

Ключевое требование – способность выдерживать рабочее усилие до 8-10 тонн без остаточной деформации. Зажимы подвергаются циклическим испытаниям на разрывной машине с контролем предела текучести материала. Дополнительно проверяется усталостная прочность при многократном нагружении (не менее 5000 циклов) и ударная вязкость при температуре -40°C.

Критические параметры качества

Соосность элементов: отклонение не более 0,1 мм на 100 мм длины
Отсутствие внутренних дефектов: контроль ультразвуком или магнитопорошковым методом
Точность резьбы: класс точности 6g для винтов, 6H для гаек по ГОСТ

Характеристика	Требуемое значение	Метод контроля
Предел прочности	≥ 1100 МПа	Испытание на растяжение
Твёрдость рабочей зоны	40-45 HRC	Твердомер Роквелла
Ударная прочность	≥ 50 Дж/см²	Маятниковый копер
