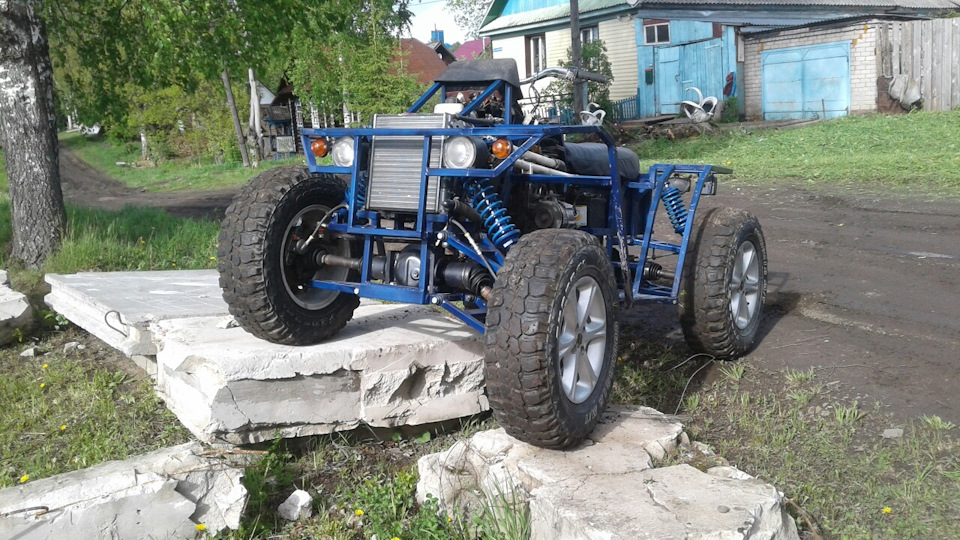

Квадроцикл из «Оки» - самодельный экстрим

Статья обновлена: 18.08.2025

Советская малолитражка «Ока» давно стала легендой отечественного автопрома. Но что если дать ей вторую жизнь в неожиданном амплуа?

Забудьте о размеренной езде по асфальту. Здесь рождается машина для бездорожья, собранная в гараже смелыми руками. Результат – уникальный квадроцикл, превосходящий ожидания.

Это история превращения. Где инженерная мысль ломает стереотипы, а экстрим становится доступным каждому, кто не боится работы. Добро пожаловать в мир самодельного адреналина.

Демонтаж кузова и ненужных узлов

Первым этапом снимаем кузовные панели: отсоединяем болты крепления крыльев, капота, дверей и задней части. Аккуратно демонтируем лобовое стекло, предварительно сняв уплотнители и молдинги. Электропроводку, идущую к кузову, временно фиксируем на раме.

После снятия облицовки приступаем к удалению салонных компонентов. Выкручиваем крепеж передней панели, извлекаем педальный узел вместе с кронштейнами. Демонтируем штатные сиденья, систему отопления и вентиляции, а также все пластиковые элементы интерьера, оставляя лишь рулевую колонку.

Список узлов для обязательного удаления

Топливный бак стандартной конфигурации (заменяется компактным аналогом)
Вся штатная выхлопная система от коллектора до глушителя
Бамперы и кронштейны крепления кузова к лонжеронам
Тормозные магистрали и трубопроводы (кроме главного цилиндра)
ЭБУ и датчики, связанные с эмиссией

Особое внимание уделяем очистке рамы: шлифуем места креплений, срезаем болгаркой неиспользуемые кронштейны и ушки. Оставляем только точки фиксации подвески, рулевого механизма и силового агрегата. Электрические цепи, необходимые для работы двигателя, временно изолируем термоусадкой.

Демонтированные компоненты сортируем по таблице:

Узел	Дальнейшее использование	Примечание
Шасси с лонжеронами	Основа конструкции	Усилить сваркой
Передняя подвеска	Без изменений	Заменить амортизаторы
Рулевая рейка	С укороченными тягами	Переделать крепления
Штатные колеса	Утилизация	Требуются внедорожные

Создание рамы для квадроцикла: ключевые размеры

Габариты рамы определяются базовыми параметрами донорских агрегатов "Оки" и целевыми характеристиками квадроцикла. Критически важны длина и ширина силового каркаса, обеспечивающие корректную установку двигателя, коробки передач и элементов подвески без изменения заводских посадочных точек.

Осевые расстояния рассчитываются исходя из планируемого клиренса и диаметра колес: база (расстояние между центрами передних и задних колес) обычно варьируется от 1100 до 1300 мм, а колея (ширина между центрами колес на одной оси) – от 900 до 1100 мм для устойчивости. Углы наклона шкворней (caster) сохраняются в пределах 10-15 градусов.

Базовые расчетные точки

Высота седла: 700-800 мм от земли для комфортной посадки
Клиренс: минимум 250 мм с учетом деформации подвески
Посадочные зоны двигателя: соответствие креплениям двигателя ВАЗ-1111

Параметр	Значение (мм)	Допуск (±мм)
База	1200	20
Колея передняя	1000	15
Колея задняя	1050	15
Длина рамы	1800	30

При проектировании обязательно учитывается смещение центра тяжести: двигатель располагают максимально низко и ближе к центру. Ребра жесткости добавляются в зонах крепления амортизаторов и рычагов подвески. Толщина стенок основной трубы – не менее 2.5 мм при использовании стальных профилей.

Монтаж двигателя Оки на новую раму

Ключевым этапом является точная разметка точек крепления двигателя на раме, для чего используется лазерный уровень и шаблоны от оригинальных подушек Оки. Предварительно проверяется соосность валов редуктора и коробки передач, так как даже 2-3 мм смещения вызовут вибрации и ускоренный износ.

Силовой агрегат фиксируется через усиленные гидроопоры с кронштейнами из листовой стали толщиной 8-10 мм. Обязательна установка проставок между блоком цилиндров и рамой для обеспечения зазора 15-20 мм, предотвращающего деформацию при нагрузках. Перед окончательной затяжкой болтов (момент 7-8 кгс·м) проверяется свободный ход ШРУСов.

Критические нюансы подключения

Топливная система требует адаптации: бензонасос интегрируется в новый бак через фланец, а магистрали защищаются гофротрубой в зонах контакта с рамой. Электрическая часть собирается по схеме:

Раздельное питание ЭБУ и датчиков (сечение проводов 1.5 мм²)
Экранирование высоковольтных проводов
Вывод диагностического разъема в доступное место

Охлаждение организуется через алюминиевый радиатор с обдувом электровентилятором, подключенным через реле. Обязательные контрольные точки после запуска:

Температура ОЖ	85-90°C на холостом ходу
Давление масла	не ниже 2 бар
Звуковая диагностика	отсутствие стуков в редукторе

Изготовление подвески передних колес

Основой передней подвески служат рычаги, сваренные из профильных труб квадратного сечения 30х30 мм. Верхние и нижние рычаги изготавливаются попарно с идентичной геометрией, с обязательным усилением косынками в зонах максимальных нагрузок. Длина рычагов подбирается экспериментально для обеспечения нужного хода колеса – обычно в пределах 250-300 мм.

Шарнирное соединение с рамой реализуется через сайлентблоки от классических моделей ВАЗ, запрессованные в посадочные гильзы на концах рычагов. Крепление к ступичному узлу выполняется с помощью шаровых опор от "Оки", которые привариваются к ответным площадкам на внешних концах рычагов. Требуется строгое соблюдение соосности точек крепления.

Ключевые параметры сборки

Угол кастора	5-7° для стабилизации управления
Ход подвески	180-220 мм
Амортизаторы	Газомасляные от мотоцикла "Урал"

Сварите нижние рычаги с П-образным профилем, усилив места креплений стальными пластинами 4 мм
Установите верхние рычаги с меньшим вылетом для создания отрицательного развала колес (-1°)
Прикрепите амортизаторы к кронштейнам на раме через резиновые втулки
Проверьте свободный ход всех шарниров без заеданий

Важно: Перед финальной сваркой соберите подвеску на временных болтах для проверки кинематики. Контролируйте параллельность рычагов при полном ходе сжатия/отбоя с помощью дистанционных вставок.

Конструирование задней независимой подвески

Основой конструкции стали два треугольных рычага на каждый борт, сваренные из профильной трубы 40×20 мм. Верхние точки крепления рычагов к раме зафиксированы через сайлентблоки от ВАЗ-2108, обеспечивая необходимое демпфирование. Нижние шарниры интегрированы непосредственно в усиленные кронштейны лонжеронов, что повысило жесткость системы.

В качестве упругих элементов применены амортизаторы от мотоцикла "Урал" с двухсторонним действием, дополненные пружинами от передней подвески "Оки". Ресурс ступичных узлов увеличен за счет установки подшипников закрытого типа №180505 с наружным диаметром 47 мм, запрессованных в самодельные стальные фланцы толщиной 10 мм.

Ключевые технологические решения

При сборке реализованы следующие инженерные подходы:

Синхронизация хода подвески – регулируемые тяги Панара исключают боковой крен кузова
Защита ШРУСов – установлены гофрированные пыльники от ГАЗель
Оптимизация углов – развал/схождение выставлены в пределах -0.5°/+1.5°

Таблица параметров основных компонентов:

Компонент	Характеристики	Источник
Рычаги	Длина 480 мм, толщина стенки 3 мм	Самодельные
Амортизаторы	Ход штока 140 мм	Урал М-67
Ступица	5×114.3 PCD	Переточена под подшипники

Финишная балансировка подвески выполнена методом последовательного демпфирующего теста: замер времени колебательного затухания после сброса квадроцикла с высоты 300 мм показал оптимальное значение 1.2 секунды. Для компенсации крутящего момента редуктора добавлен реактивный тяг от переднего моста Нивы, приваренный к корпусу главной передачи.

Подбор и установка внедорожных колес

Основная сложность заключается в поиске колес, совместимых со ступицами "Оки" (4×98 мм) и обеспечивающих достаточный дорожный просвет без критической перегрузки слабых штатных узлов. Ключевой параметр – внешний диаметр: оптимальным считается диапазон 27-30 дюймов для баланса между проходимостью и нагрузкой на трансмиссию. Ширина шины не должна превышать 8-10 дюймов, иначе потребуется установка расширителей проставок и усиление подвески.

При выборе типа протектора учитывайте преобладающий рельеф: "елочка" универсальна для грязи и песка, а крупные грунтозацепы (типа "ёж") предпочтительны для каменистых участков. Обязательно проверяйте индекс нагрузки – минимально допустимое значение 50 (∼190 кг на колесо), так как штатные колеса "Оки" рассчитаны на значительно меньший вес.

Этапы монтажа и доработки

Обязательные модификации перед установкой:

Усиление креплений: замена штатных шпилек на усиленные (М12×1.25 длиной ≥40 мм) для компенсации возросших нагрузок.
Корректировка передаточного числа: установка редукторов понижения (например, от УАЗа) или замена главной пары редуктора для сохранения динамики.
Архитектура подвески: перенос точек крепления амортизаторов, установка проставок для увеличения хода сжатия.

Процесс установки:

Демонтаж заводских колес, очистка ступиц от загрязнений.
Проверка совпадения посадочных отверстий дисков со ступицами. При несоответствии – расточка или использование адаптеров.
Накачивание шин до тестового давления (1,2-1,5 атм), временная установка на ступицы.
Проверка зазоров: ≥50 мм между протектором и элементами кузова/подвески при полном вывороте руля и сжатии подвески.
Окончательная затяжка гаек динамометрическим ключом (момент 90-110 Н·м) крестообразной схемой.

Параметр	Штатные колеса	Рекомендуемые внедорожные
Диаметр	13 дюймов	27-30 дюймов
Ширина	135 мм	205-235 мм
Давление (грязь/твердое покрытие)	2,0 атм	0,8/1,6 атм
Допустимая нагрузка	300 кг (ось)	≥380 кг (ось)

После установки обязательна пробная поездка по бездорожью с контролем температуры ступиц и отсутствием вибраций. При появлении биения проверьте балансировку и соосность дисков. Для эксплуатации в грязи рекомендую установку систем централизованной подкачки – это упростит оперативную регулировку давления.

Изготовление рулевого управления с усилением

Базовое рулевое управление "Оки" не рассчитано на внедорожные нагрузки квадроцикла, особенно при установке массивных колес. Без гидроусилителя (ГУР) физические усилия для поворота руля становятся чрезмерными, что снижает управляемость и повышает утомляемость водителя.

Основными компонентами системы усиления станут: гидравлическая рейка от донорского автомобиля (например, ВАЗ-2110), насос ГУР с приводом, расширительный бачок, шланги высокого/низкого давления, кронштейны крепления и рабочий гидравлический контур. Требуется точная синхронизация углов поворота штатной колонки "Оки" с новой рейкой.

Технология интеграции гидроусилителя

Адаптация креплений:
- Монтаж насоса ГУР через кронштейн на блоке двигателя с сохранением соосности шкивов
- Изготовление силовых платформ для фиксации рейки на лонжеронах рамы квадроцикла
- Проектирование защитного кожуха рулевых тяг от механических повреждений
Синхронизация элементов:
- Соединение рулевой колонки "Оки" с валом ГУР через карданный промежуточный вал
- Калибровка предельных углов поворота для исключения ударов по ограничителям
- Установка рулевых наконечников с корректным развалом-схождением
Гидравлическая обвязка:
- Прокладка магистралей высокого давления в зонах без перегибов
- Интеграция расширительного бачка выше уровня насоса
- Заправка системы жидкостью ATF Dexron III с последующей прокачкой

Критические требования: жесткая фиксация насоса для предотвращения проскальзывания ремня, защита шлангов от перетирания об раму, обязательная установка фильтра в обратную магистраль. При испытаниях контролируют отсутствие течей, плавность хода и стабильность усилия на всех режимах движения.

Монтаж тормозной системы на все колеса

Установка дисковых тормозов на все колеса обязательна для безопасной эксплуатации самодельного квадроцикла. Используются готовые суппорты и диски от мототехники (например, "Иж" или импортных аналогов), адаптированные под ступицы "Оки". Главный цилиндр подбирается с учетом требуемого давления в контурах – подойдет агрегат от скутера или легкого мотоцикла.

Педаль тормоза монтируется на усиленной площадке рамы, соединяется с цилиндром через толкатель. Обязательна установка расширительного бачка над главным цилиндром для компенсации уровня жидкости. Тормозные шланги прокладываются по раме без натяжения, защищаются от перетирания гофрой в зонах контакта с металлом.

Ключевые этапы сборки

Подготовка крепежных площадок:
- Сварите кронштейны для суппортов из стального уголка, обеспечив строгую параллельность диску
- Усильте точки крепления педали и главного цилиндра стальными пластинами
Установка гидравлики:
- Закрепите главный цилиндр и бачок, соедините медными трубками
- Проложите шланги к суппортам через тройники (передний/задний контуры)
- Используйте фитинги с конусными уплотнениями для герметичности
Обкатка и проверка:
- Прокачайте систему тормозной жидкостью DOT-4, удалите воздух из контуров
- Проверьте отсутствие подтеков под давлением 60-80 кгс
- Выполните тестовые торможения на малой скорости перед эксплуатацией

Компонент	Рекомендуемый донор	Особенности монтажа
Тормозной диск	Мотоцикл "Урал"	Доработка ступицы токарной обработкой
Суппорт	Иж Планета 5	Требуется индивидуальный кронштейн
Главный цилиндр	Honda CB400	Совместим с педалью от ВАЗ

Установка топливного бака и системы питания

Используем штатный бензобак от «Оки», но переносим его в заднюю часть рамы для оптимального распределения массы и защиты при экстремальных нагрузках. Надежно крепим бак стальными хомутами или сварными кронштейнами, предусматривая демпфирующие прокладки для снижения вибраций.

Топливопроводы протягиваем по раме в защитных гофрах, избегая перегибов и контакта с подвижными элементами. Обязательно интегрируем фильтр тонкой очистки между бензонасосом и карбюратором – для двигателя ВАЗ-1111 это критично из-за чувствительности к загрязнениям.

Ключевые доработки системы

Бензонасос размещаем вблизи бака, сохраняя штатную электрическую схему подключения. Для защиты от перегрева и механических повреждений устанавливаем его в вентилируемый кожух. Входной патрубок оснащаем сетчатым фильтром-отстойником – это предотвратит засорение при использовании низкокачественного топлива.

Соединяем топливную магистраль с карбюратором через гибкий шланг, закрепляя его двойными хомутами
Монтируем вентиляцию бака с выводом трубки вверх (минимум на 30 см выше крышки) для исключения паровых пробок
Организуем «обратку» с редукционным клапаном для стабилизации давления

Компонент	Особенности монтажа
Топливный бак	Наклон 10° к горловине, заземление корпуса
Дроссельная заслонка	Тросовый привод с фиксацией на рулевой колонке
Воздушный фильтр	Выносной короб с холодным воздухозаборником

После сборки проверяем герметичность системы под давлением 3 атм, контролируя соединения мыльным раствором. Регулируем уровень топлива в поплавковой камере карбюратора – отклонения приводят к переобогащению смеси или «голоданию» двигателя на уклонах.

Электропроводка: упрощение и защита

Начинаем с радикального сокращения цепей: удаляем всё, не связанное с базовыми функциями квадроцикла – зажигание, стартер, освещение и датчики. Это исключает "паутину" заводской проводки Оки, снижает точки отказа и массу.

Каждый оставшийся провод тщательно изолируем двойным слоем термоусадки, особенно в зонах трения или контакта с металлом. Обязательно используем пластиковые гофрорукава для пучков, фиксируемые нейлоновыми стяжками через каждые 15-20 см – это защита от вибрации, влаги и перетирания.

Ключевые принципы монтажа

Применяем цветовую маркировку согласно схеме и дублируем её на бумажном чертеже. Сечение проводов подбираем с запасом 30% к максимальной нагрузке цепи – особенно для стартера и фар.

Блок предохранителей: Выносим в герметичный бокс у руля. Каждая цепь защищена отдельным предохранителем с заявленным током +10%.
Соединения: Только пайка с последующей изоляцией, либо обжимные клеммы с термоколпачками. "Скрутки" запрещены!
Заземление: Организуем общую точку на раме, зачистив металл до блеска и нанеся токопроводящую смазку. Дублируем массу для критичных узлов.

Проводку прокладываем в стороне от подвижных частей подвески и выхлопа. Обязателен "холодный" тест: проверка всех цепей мультиметром на КЗ и обрыв до первого запуска.

Создание сидения и элементов управления

Основа сиденья формируется из стальных труб квадратного сечения 25х25 мм, сваренных в каркас с учетом эргономики водителя. Профили изгибаются по контуру, создавая зоны опоры для спины и бедер, после чего каркас усиливается поперечными перекладинами для жесткости. На готовую раму крепится фанера толщиной 12 мм, выполняющая роль основания, а поверх нее укладывается поролон средней плотности (толщиной 50-70 мм), который обтягивается влагостойким кожзаменителем с прострочкой по периметру.

Рулевая колонка интегрируется с родной системой управления "Оки" через адаптер из стальной пластины. Штанги руля из трубы Ø22 мм фиксируются в штатных местах крепления, после чего на них устанавливаются мотоциклетные рукоятки с грипсами. Для защиты от грязи и механических повреждений проводка тросов газа и сцепления укладывается в гофрорукав, который жестко крепится хомутами к раме квадроцикла.

Система управления и дополнительные элементы

Органы контроля выводятся на центральную консоль, сваренную из листовой стали 2 мм:

Штатный замок зажигания "Оки" монтируется в защищенном месте под рулем
Тумблеры аварийной сигнализации и ближнего света устанавливаются слева от водителя
Мотоциклетный рычаг тормоза крепится на правой рукоятке с тросовым приводом

Для комфортной эксплуатации предусматриваются:

Регулируемые подножки из рифленого алюминия с резиновыми накладками
Дуги безопасности из труб Ø32 мм за сиденьем
Крепления для огнетушителя и аптечки за спинкой

Элемент	Материал	Тип крепления
Рычаг сцепления	Сталь штампованная	Болт М8 (2 точки)
Педаль тормоза	Алюминий литой	Сквозная ось Ø12 мм
Кнопка сигнала	Пластик	Саморезы в рукоятку

Бронирование днища для бездорожья

При конвертации "Оки" в квадроцикл для экстремального бездорожья штатное днище становится критически уязвимым элементом. Без дополнительной защиты тонкий металл легко деформируется или пробивается о камни, пни или неровности грунта, угрожая жизненно важным узлам: двигателю, коробке передач, топливному баку, элементам подвески и рулевого управления.

Бронирование днища – не опция, а обязательный этап постройки внедорожного квадроцикла. Цель – создать прочный щит, принимающий на себя удары и предотвращающий повреждения дорогостоящих и критически важных компонентов. Защита должна выдерживать значительные ударные нагрузки и скольжение по препятствиям.

Ключевые элементы защиты и материалы

Основными зонами, требующими обязательного усиления, являются:

Защита картера двигателя и поддона: Наиболее уязвимая точка, часто расположенная ниже других элементов.
Защита коробки передач (КПП) и раздаточной коробки (при наличии): Особенно важна для механических КПП.
Защита топливного бака: Предотвращение пробоя и утечки топлива – вопрос безопасности.
Защита элементов рулевого механизма (рулевые тяги, рейка): Повреждение лишает управления.
Защита порогов и лонжеронов: Предохраняет силовую структуру кузова (или рамы) от деформации.
Защита элементов задней подвески (рычаги, амортизаторы): Особенно актуальна для независимых подвесок.

Для изготовления защиты используют прочные листовые материалы:

Сталь конструкционная (Ст3, Ст20): Оптимальный баланс цены, прочности и доступности для обработки. Толщина обычно 3-5 мм для основных элементов (картер, КПП, бак) и 2-3 мм для менее нагруженных зон (пороги, рычаги).
Алюминиевые сплавы (Д16Т, АМг): Легче стали при сравнимой прочности, но значительно дороже и сложнее в сварке. Требует большей толщины (4-6 мм и более).

Материал	Толщина (мм)	Плюсы	Минусы
Сталь (Ст3)	3-5	Высокая прочность, дешевизна, ремонтопригодность	Большой вес, подверженность коррозии
Алюминий (Д16Т)	4-6+	Малый вес, коррозионная стойкость	Высокая стоимость, сложность сварки, меньшая ударная вязкость

Крепление защиты должно быть предельно надежным. Используют мощные кронштейны, приваренные к силовым элементам кузова или рамы (лонжеронам, поперечинам). Крепеж – болты не менее М8 с широкими шайбами или гайками-фланцами. Обязательны технологические люки для доступа к сливным пробкам двигателя и КПП, фильтрам. Зазор между защитой и защищаемыми агрегатами должен компенсировать возможную деформацию щита при ударе.

Правильно спроектированное и установленное бронирование днища радикально повышает живучесть самодельного квадроцикла на бездорожье, защищая вложения в его постройку и обеспечивая безопасность пилота.

Система защиты двигателя от грязи

Штатная защита картера двигателя "Оки", рассчитанная на асфальтовые дороги, совершенно не приспособлена для условий бездорожья. Грязь, камни, корни и вода беспрепятственно атакуют масляный поддон, коробку передач, элементы рулевого управления и привода, создавая реальную угрозу пробоин и выхода агрегатов из строя во время экстремальных поездок на квадроцикле. Отсутствие полноценного барьера снизу – главная уязвимость конструкции при её адаптации для грязи.

Создание эффективной системы грязезащиты – обязательный этап при постройке квадроцикла из "Оки". Основная задача – закрыть наиболее уязвимые узлы снизу и с боков прочными щитами, предотвращающими прямые удары и налипание грязи. Ключевыми элементами такой системы становятся:

Основной щит (защита картера и КПП): Изготавливается из листовой стали (3-5 мм) или алюминия (4-6 мм) по форме днища, повторяя его контуры с необходимыми технологическими вырезами для слива масла и доступа к болтам крепления поддона. Крепится болтами к лонжеронам рамы через проставки.
Защита рулевых тяг и ШРУСов: Небольшие стальные или алюминиевые "крылья" или кожухи, устанавливаемые над внутренними ШРУСам и рулевыми тягами, отклоняющие потоки грязи от пыльников и резьбовых соединений.
Дополнительные экраны: Устанавливаются в районе передних рычагов подвески (для защиты шаровых опор и сайлент-блоков) и вдоль элементов выхлопной системы при необходимости.

Критически важные узлы, требующие обязательной защиты:

Масляный поддон двигателя (самая уязвимая точка, пробой = мгновенный выход двигателя).
Картер коробки передач (особенно сливная пробка).
Внутренние ШРУСы передних приводов (защита пыльников от разрыва камнями/корнями).
Рулевые тяги и наконечники (защита от ударов и грязи в резьбовых соединениях).
Трубопроводы (тормозные магистрали, топливные трубки при их нижнем расположении).

Выбор материала и конструкция:

Материал	Преимущества	Недостатки
Сталь (3-5 мм)	Высокая прочность на удар, доступность, ремонтопригодность (сварка).	Больший вес, склонность к коррозии (требует защиты).
Алюминий (4-6 мм)	Меньший вес, коррозионная стойкость.	Меньшая прочность на удар (может погнуться сильнее), выше стоимость, сложнее в ремонте.

Обязательные конструктивные особенности: Наличие вентиляционных/дренажных отверстий для предотвращения накопления грязи и воды внутри щита, а также технологических "окон" для доступа к сливным пробкам без снятия всей защиты. Крепление должно быть максимально жестким, через прочные кронштейны к силовым элементам рамы, чтобы щит воспринимал удары, а не передавал их на защищаемые агрегаты. Ребра жесткости на основном щите значительно повышают его сопротивляемость деформации.

Изготовление дуг безопасности: расчет прочности

Основой конструкции служит стальной прокат – круглая труба диаметром не менее 32 мм с толщиной стенки от 3 мм или профильная труба 40x40 мм. Критически важно использовать новые материалы без коррозии, трещин и деформаций, так как бывшие в употреблении элементы теряют до 30% прочности из-за усталости металла.

Расчет статической нагрузки ведется с учетом полной массы квадроцикла с водителем (ориентир – 500 кг), умноженной на коэффициент запаса 1.5. Для динамических ударов (переворот) применяют коэффициент 3-5, что требует выдерживать точечную нагрузку в 2500 кг. Углы изгибов труб должны иметь минимальный радиус, а места сварки – непрерывный шов по всей длине соприкосновения.

Ключевые этапы проектирования

Моделирование каркаса: дуги проектируют как замкнутый контур, охватывающий водителя. Вертикальные стойки крепятся к лонжеронам рамы через усиленные косынки, а верхняя перекладина располагается не ниже уровня головы сидящего человека. Обязателен наклон назад (15-20°) для смещения точки удара при опрокидывании.

Расчетные параметры:

Параметр	Значение	Примечание
Минимальный диаметр трубы	32 мм	Круглый профиль
Толщина стенки	≥3 мм	Сталь Ст20
Угол наклона дуг	15-20°	От вертикали
Коэффициент динамики	3-5	К массе ТС+водитель

Технология сборки:

Гибка труб на трубогибе без надрезов для сохранения прочности
Фиксация шаблоном при сварке стыков
Обварка в два прохода с зачисткой швов
Обязательное тестирование на статическую деформацию (груз 300 кг на верхнюю перекладину)

Контрольные точки: после сварки все соединения проверяют на отсутствие пор и непроваров магнитопорошковым методом. Крепеж выполняется через проушины толщиной от 6 мм, соединенные с рамой минимум четырьмя болтами М10 класса 8.8 каждый. Запрещено крепление непосредственно к тонкостенным элементам кузова "Оки".

Покраска и антикоррозийная обработка рамы

После полной очистки и обезжиривания рамы приступают к нанесению антикоррозийного покрытия. Используют битумные мастики или специальные составы на восковой основе, тщательно обрабатывая сварные швы, внутренние полости и труднодоступные места кистью или распылителем. Особое внимание уделяют участкам с поврежденным заводским покрытием, где риск коррозии максимален.

После высыхания антикора раму грунтуют эпоксидным или кислотным грунтом, обеспечивающим адгезию и дополнительную защиту. Финишную покраску выполняют износостойкими эмалями (молотковыми, полиуретановыми), нанося 2-3 слоя краскопультом. Для сложных узлов применяют кисть, контролируя равномерность слоя и отсутствие подтеков.

Ключевые этапы обработки

Механическая зачистка: удаление ржавчины болгаркой с металлической щеткой.
Обезжиривание: промывка уайт-спиритом или антисиликоном.
Антикоррозийное покрытие: нанесение мастики толщиной 1-2 мм.
Грунтовка: просушка 24 часа перед покраской.
Окрашивание: межслойная сушка 30-60 минут.

Материал	Назначение	Способ нанесения
Битумная мастика	Защита скрытых полостей	Кисть/распылитель
Эпоксидный грунт	Антикоррозийный барьер	Краскопульт
Молотковая эмаль	Финишное покрытие	Краскопульт

Обязательно используют маску-респиратор при работе с химическими составами и организуют проветривание помещения. После завершения работ раму сушат 48 часов перед сборкой узлов.

Родные или доработанные КПП: что выбрать

Использование штатной коробки передач от "Оки" – самый бюджетный и быстрый вариант. Она идеально стыкуется с родным двигателем, не требует сложных доработок креплений или приводов, что критично на этапе сборки. Однако её ресурс при экстремальных нагрузках (езда по грязи, буксировка, крутые подъёмы) вызывает вопросы – заводская КПП рассчитана на скромные 32 л.с. и спокойную эксплуатацию в легковом авто.

Доработка родной КПП – компромиссный путь. Чаще всего усиливают дифференциал, меняют шестерни главной пары на более выносливые, устанавливают термостойкие сальники и улучшают систему охлаждения. Это повышает надёжность, но требует специфических навыков или услуг специалистов. Риск "поймать" фатальную поломку в глухом лесу остаётся, особенно при агрессивной езде.

Ключевые критерии выбора

Принимая решение, оцените:

Цель эксплуатации: Для лесных прогулок по умеренному бездорожью хватит и родной КПП. Регулярный экстрим, гонки или работа с нагрузкой требуют усиления.
Бюджет: Замена КПП на аналог от более мощных авто (например, Lada Granta) или установка готового усиленного редуктора увеличит стоимость проекта в 1.5-3 раза.
Наличие ресурсов: Доработка своими руками сэкономит деньги, но потребует времени, точных расчётов и доступа к токарному оборудованию.

Вариант	Плюсы	Минусы
Родная КПП	Мгновенная установка, нулевая стоимость доработок	Низкий запас прочности, риск поломок
Усиленная КПП	Повышенная выносливость, адаптация под нагрузки	Требует времени/денег, сложный поиск мастеров
Замена на аналог	Высокая надёжность, готовое решение	Дорого, сложная интеграция, переделка креплений

Важно! Не экономьте на качестве смазки – даже для стандартной КПП используйте рекомендованные производителем масла с поправкой на повышенные нагрузки. Установка дополнительного маслорадиатора продлит жизнь любой трансмиссии.

Регулировка подвески под внедорожные условия

Для уверенного преодоления бездорожья на самодельном квадроцикле из "Оки" критически важна адаптация подвески. Стандартные узлы легкового автомобиля не рассчитаны на ударные нагрузки, глубокие выбоины и постоянные перекосы, характерные для грязевой или каменистой местности.

Основные задачи модификации – увеличение хода амортизаторов, усиление несущих элементов и оптимизация жесткости. Без этих доработок конструкция быстро выйдет из строя, а управляемость на неровностях станет непредсказуемой и опасной.

Ключевые направления доработок

Замена пружин: Установка укороченных пружин с увеличенным диаметром прутка для снижения риска "пробоя" и сохранения клиренса.
Усиление креплений: Сварка дополнительных косынок и накладок на точки крепления амортизаторов и рычагов к кузову и раме.
Демпфирование: Подбор амортизаторов с регулируемой жесткостью (например, от внедорожных мотоциклов) или перевалка штатных с заменой масла на более вязкое.

Параметр	Штатная подвеска	Требования для бездорожья
Ход подвески	120-140 мм	180-220 мм
Клиренс	150 мм	250-300 мм
Угол въезда/съезда	20°/25°	35°/40°

Проверка геометрии: После установки усиленных компонентов обязательна проверка углов установки колес и работы ШРУСов в крайних положениях.
Тестовые заезды: Поэтапная проверка поведения подвески на разных скоростях и типах препятствий (бугры, рвы, косогоры).
Финишная регулировка: Корректировка жесткости амортизаторов и при необходимости – замена пружин на более/менее жесткие.

Важно: Избегайте излишнего завышения жесткости – это ухудшит сцепление колес с грунтом на неровностях. Оптимальный вариант – баланс между устойчивостью на скорости и плавностью хода при медленном движении по ухабам.

Обкатка квадроцикла: первые тесты

После сборки квадроцикла на базе агрегатов "Оки" критически важным этапом стала обкатка. Первые запуски двигателя проводились кратковременно, без нагрузки, с тщательным контролем уровня масла и отсутствия течей технических жидкостей. Особое внимание уделялось проверке работы системы охлаждения – перегрев на этом этапе мог привести к фатальным последствиям для старенького силового агрегата.

Первый выезд ограничился несколькими минутами движения по двору на минимальной скорости. Проверялась работа трансмиссии (цепи, редукторы), реакция на руление, торможение и отзывчивость акселератора. Вибрации и посторонние звуки фиксировались для последующего анализа – любая неисправность требовала немедленной остановки.

Ключевые этапы и наблюдения

Последующие тестовые заезды постепенно увеличивались по времени и сложности:

Постепенное наращивание нагрузки: Движение по ровному грунту на 2-3 передаче (без резких ускорений и высоких оборотов).
Контроль температурных режимов: Мониторинг нагрева двигателя, редукторов, тормозов после каждого заезда.
Проверка подвески: Плавное преодоление небольших неровностей для оценки работы самодельных амортизаторов и рычагов.
Тест тормозов: Серия плавных остановок с контролем "увода" в сторону и эффективности.

Основные проблемы, выявленные в ходе обкатки:

Слабый контакт в цепи зажигания – проявлялся в неустойчивой работе двигателя на неровностях.
Перегрев редуктора заднего моста – потребовал замены масла на более качественное и проверки уровня.
Люфт в рулевом шарнире – устранен подтяжкой креплений и добавлением стопорной пластины.

Результаты обкатки и доработок:

Параметр	До обкатки	После обкатки/доработок
Стабильность работы двигателя	Неустойчивая (глох на кочках)	Стабильная на всех режимах
Температура редуктора	Критический нагрев (>90°C)	Допустимая (70-75°C)
Чувствительность рулевого управления	Избыточный свободный ход	Минимальный люфт, четкая реакция

Обкатка подтвердила жизнеспособность конструкции, но выявила "узкие" места, требующие усиления или замены компонентов перед полноценной эксплуатацией в экстремальных условиях.

Особенности эксплуатации самоделки зимой

Зимняя эксплуатация самодельного квадроцикла на базе "Оки" требует особого внимания к температурным нагрузкам. Холод резко снижает эффективность аккумулятора и повышает вязкость технических жидкостей. Снежная каша и обледенелые поверхности создают экстремальные условия для самодельной трансмиссии и узлов подвески, изначально не рассчитанных на такие нагрузки.

Кустарные сварные швы и нештатные соединения становятся уязвимыми точками из-за температурного сжатия металла. Отсутствие заводского антикора на раме ускоряет коррозию от реагентов. Особую сложность представляет герметизация электрооборудования – самодельная проводка критична к влаге от тающего снега.

Ключевые аспекты зимней эксплуатации

Для безопасного использования самоделки в мороз необходимо:

Модернизация системы пуска: установка предпускового подогревателя или теплоизоляция картера
Трансмиссионные жидкости: переход на синтетические масла с индексом вязкости 75W-90
Шинная комплектация: обязательное применение грязевых шин с самоочищающимся протектором

При движении по снежной целине критически важны:

Дозированная подача газа для предотвращения пробуксовки
Регулярная очистка радиатора от снежной шуги
Контроль температуры двигателя – самодельная СО часто не справляется с теплоотдачей

Обязательный зимний комплект включает: цепи противоскольжения, термочехол для аккумулятора, баллон с пусковой эфирной смесью. После каждой поездки требуется полная просушка тормозных механизмов и активных втулок – ледяные пробки выводят их из строя за 2-3 цикла эксплуатации.

Список источников

При подготовке материала о создании квадроцикла на базе автомобиля «Ока» использовались разнообразные источники, позволяющие раскрыть технические аспекты, особенности переделки и опыт энтузиастов.

Основное внимание уделялось специализированным техническим ресурсам, форумам любителей тюнинга и практическим руководствам по модернизации шасси и силовых агрегатов.

Ключевые категории материалов

Форумы автомобильных самодельщиков: Обсуждения проектов переделки «Оки» в квадроциклы на профильных площадках (Drive2, Автосамоделки, Ока-клубы)
Техническая документация: Руководства по ремонту ВАЗ-1111 «Ока» и сервисные мануалы по двигателям
Видеоархивы: Процессы сборки, испытаний и обзоры готовых конструкций на видеоплатформах (YouTube, RuTube)
Специализированные издания: Статьи о тюнинге внедорожной техники в журналах «За рулём», «Мото» и тематических интернет-порталах
Нормативные акты: Требования к самодельным ТС в ПДД и техническом регламенте Таможенного союза
Инженерные ресурсы: Публикации по расчёту рамы, подвески и трансмиссии для вездеходов
