Лампа d1s - стабильный свет для вашего автомобиля

Статья обновлена: 18.08.2025

Качественный свет фар – критический фактор безопасности на дороге. Правильно подобранные лампы обеспечивают четкую видимость в темное время суток и сложных погодных условиях.

Среди современных источников освещения для автомобилей выделяется лампа D1S. Эта ксеноновая газоразрядная технология предлагает водителям целый ряд существенных преимуществ.

Мощный, яркий и близкий к естественному солнечному свету луч – ключевая особенность ламп D1S. Они значительно улучшают освещенность дорожного полотна по сравнению с традиционными галогенными аналогами.

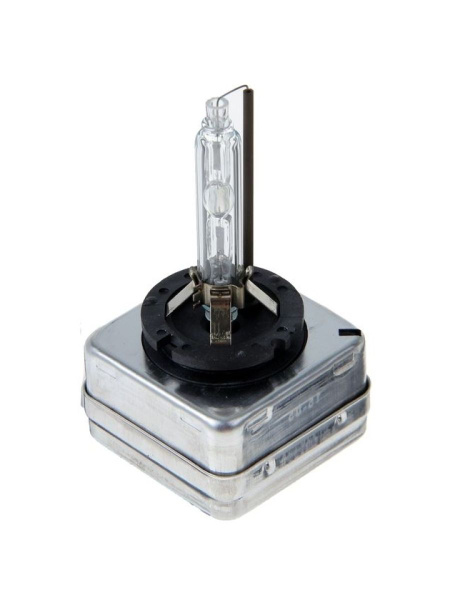

Конструкция D1S объединяет саму газоразрядную колбу и высоковольтный блок розжига в единый неразборный модуль. Такая интеграция обеспечивает высокую надежность, стабильность работы и простоту установки в фары, предназначенные для этого типа ламп.

Принцип работы ксеноновой лампы D1S

Ксеноновая лампа D1S функционирует по принципу электрического дугового разряда в газовой среде. Внутри кварцевой колбы, заполненной инертным газом (преимущественно ксеноном) и солями металлов, между двумя вольфрамовыми электродами возникает высоковольтная дуга. Для её формирования требуется кратковременный импульс напряжением 20-25 кВ, генерируемый внешним блоком розжига (игнитором).

После ионизации газа дуговой разряд стабилизируется до рабочего напряжения 85±17 В, обеспечивая температуру дуги ~7000°C. Эта экстремальная температура вызывает свечение газовой смеси и испарение галогенидов металлов (чаще всего натрия, скандия и индия), что смещает спектр излучения в видимый диапазон с цветовой температурой 4000-6000K. Колба лампы имеет оптически точную форму для фокусировки света в проекционных фарах.

Ключевые компоненты системы

Цоколь P32d-2 – обеспечивает фиксацию в фаре и контакт с бортовой сетью
Встроенный экран – предотвращает ослепление встречных водителей
Кварцевая колба – выдерживает высокое давление (до 120 атм при работе)

Этап работы	Характеристики
Розжиг дуги	Импульс 25 кВ от игнитора
Рабочий режим	Постоянный ток 0.4А ±20%
Выход на полную яркость	3-5 секунд

Устройство цоколя D1S и его особенности

Цоколь D1S представляет собой металлокерамическую конструкцию с жестко зафиксированными контактами. Его корпус изготовлен из термостойкой керамики, обеспечивающей изоляцию и защиту от высоких температур газоразрядной лампы. В основании расположены три симметричных штыревых контакта из никелированного металла, образующие характерный треугольный паттерн для точной ориентации в патроне.

Ключевой особенностью является интегрированный высоковольтный блок розжига (IGNITER), монолитно встроенный в корпус цоколя. Этот элемент генерирует импульсы до 25 кВ для ионизации газовой смеси в колбе. На тыльной стороне предусмотрен пластиковый фиксатор с пружинным механизмом, гарантирующий надежную посадку в фару без люфтов.

Технические отличия от аналогов

В отличие от цоколей D2S, где блок розжига внешний, D1S объединяет оба компонента в едином модуле. Это сокращает количество соединений, но требует строгого соблюдения температурного режима – керамика выдерживает до 400°C. Контактная группа имеет покрытие из инертных металлов для предотвращения коррозии и сохранения проводимости при вибрациях.

Герметичность: Уплотнительное кольцо между цоколем и колбой исключает проникновение влаги и пыли
Поляризация: Асимметричное расположение фиксаторов предотвращает некорректную установку
Электробезопасность: Утопленные контакты исключают случайное короткое замыкание

Параметр	D1S	D2S
Блок розжига	Интегрированный	Внешний
Высота (мм)	27.5	19
Тип контактов	Штыревой (3 шт)	Лепестковый

Важно: При замене запрещено касаться керамической поверхности пальцами – жировые следы вызывают локальный перегрев и растрескивание. Монтаж осуществляется только за пластиковые элементы цоколя с использованием чистых перчаток.

Почему лампа D1S отличается от других типов ксеноновых ламп

Конструкция D1S радикально изменена за счет интеграции блока зажигания непосредственно в корпус лампы. Это исключает необходимость внешнего высоковольтного модуля, который обязателен для распространенных типов вроде D2S или D3S. Такая компоновка сокращает количество соединений в системе, минимизируя риски окисления контактов и пробоя изоляции.

Цоколь P32d-3 ламп D1S обеспечивает уникально точную фиксацию в фаре благодаря запатентованной геометрии и металлической юбке. Это гарантирует стабильность положения дугового разряда относительно отражателя, чего сложнее добиться с аналогами. Отличия проявляются и в оптике: колба D1S имеет строго регламентированную матовую зону у основания, предотвращающую паразитные блики.

Ключевые отличия от других ксеноновых ламп

Характеристика	D1S	D2S/D3S/D4S
Блок зажигания	Встроенный	Выносной
Тип цоколя	P32d-3 (с юбкой)	P32d-2 / PK32d-2
Установка	Только в фары с защитой от влаги	Универсальная
Совместимость	Требует спецразъёма	Стандартный разъём

Сравнение яркости: D1S vs галогенные лампы

Ксеноновые лампы D1S демонстрируют принципиально иной уровень светоотдачи по сравнению с классическими галогенными решениями. Технология газового разряда обеспечивает в 2-3 раза большую интенсивность светового потока при сопоставимой мощности потребления.

Это выражается в существенном увеличении дистанции освещенной зоны: D1S эффективно "пробивают" темноту на 70-120 метров против 40-60 метров у галогенок. Качество света также кардинально отличается – спектр ксенона ближе к естественному дневному освещению (4300-5000K), что снижает утомляемость глаз водителя.

Ключевые отличия

Световой поток: 3200-3500 лм (D1S) против 1500-1800 лм (галоген H7)
Эффективная дистанция: +50-70% к зоне уверенной видимости
Цветовая температура: нейтральный белый (D1S) vs теплый желтый (галоген)

Параметр	D1S	Галоген H7
Световая отдача (лм/Вт)	90-100	20-25
Освещенность (люкс на 25м)	60-80	20-35
Срок службы (часы)	2000-3000	400-600

Важно учитывать, что преимущества D1S полностью раскрываются только в штатных биксеноновых фарах с автокорректором и омывателем. Установка в рефлектор, рассчитанный на галоген, создает опасную слепящую засветку.

Энергоэффективность и экономия топлива с D1S

Ксеноновые лампы D1S потребляют существенно меньше энергии по сравнению с галогенными аналогами – всего 35 Вт против стандартных 55-65 Вт. Эта разница напрямую снижает нагрузку на генератор автомобиля, так как система освещения является одним из основных потребителей электроэнергии.

Снижение энергопотребления приводит к уменьшению механического сопротивления генератора, что напрямую влияет на работу двигателя. Меньшая нагрузка требует меньших усилий для вращения ротора генератора, сокращая расход топлива на обеспечение работы электросистемы автомобиля.

Ключевые аспекты экономии

Повышенная светоотдача: 3200 люмен против 1500 люмен у галогенов при меньшем энергопотреблении
Снижение нагрузки на ДВС: экономия до 0.2 л/100 км за счет уменьшения работы генератора
Долговечность: ресурс 2000-3000 часов против 400-1000 часов у галогенов, сокращая частоту замен

Параметр	Галогеновая лампа	D1S
Мощность (Вт)	55-65	35
Энергопотребление за 1000 ч (кВт·ч)	60	35
Экономия топлива*	Базовая линия	До 2%

*Средние значения для штатной системы освещения при городском цикле

Срок службы ламп D1S: факты и мифы

Производители заявляют средний срок службы ксеноновых ламп D1S в диапазоне 2000–4000 часов. Это значительно превосходит галогенные аналоги (500–1000 часов), но реальная долговечность зависит от комплекса факторов: качества компонентов (колба, электроды, газ), стабильности работы блока розжига, частоты включения/выключения и условий эксплуатации автомобиля.

Распространено заблуждение, что ксеноновые лампы служат "вечно" или гарантированно отрабатывают заявленный ресурс независимо от обстоятельств. На практике резкие скачки напряжения, вибрации, перегрев или попадание влаги в фару могут сократить жизнь лампы D1S в разы. Ещё один миф – возможность замены только одной перегоревшей лампы без последствий. Разница в светопотоке и цветовой температуре между старой и новой лампой часто приводит к асимметричному свету, поэтому рекомендуется менять лампы попарно.

Ключевые факторы, влияющие на долговечность

Качество изготовления: Брендовые лампы (Philips, Osram) используют кварцевое стекло высокой чистоты и устойчивые сплавы электродов, что снижает риск потемнения колбы и эрозии.
Исправность электрооборудования: Нестабильная работа генератора или неисправный блок розжига вызывают повторные поджиги дуги, разрушающие электроды.
Герметичность фары: Попадание пыли, грязи или конденсата на колбу провоцирует локальный перегрев и растрескивание.
Режим эксплуатации: Частые короткие поездки (многократные циклы розжига) изнашивают лампу быстрее, чем длительные поездки при постоянном горении.

Распространённые мифы и реальность

Миф	Реальность
"Ксенон не боится вибраций"	Сильная тряска ускоряет разрушение нити накала или электродов, особенно в лампах низкого качества.
"Ресурс зависит только от часов горения"	Количество циклов включения критически важно: каждый розжиг вызывает термоудар и износ электродов.
"Лампы D1S от разных брендов взаимозаменяемы без последствий"	Различия в конструкции цоколя или газовой смеси могут привести к некорректной работе с блоком розжига конкретного производителя.

Признаки скорого выхода из строя включают мерцание при включении, изменение цвета свечения (например, розовый оттенок), увеличение времени полного розжига или явную асимметрию света фар. Игнорирование этих симптомов ведёт к внезапному отказу и потенциально опасной ситуации на дороге.

Цветовая температура: выбор оптимальной для D1S

Цветовая температура ламп D1S измеряется в Кельвинах (K) и определяет оттенок излучаемого белого света, от теплого желтоватого до холодного голубоватого. Этот параметр напрямую влияет на восприятие дорожной обстановки, комфорт водителя и безопасность ночного вождения. Понимание различий между диапазонами Кельвинов критически важно для осознанного выбора.

Оптимальный диапазон для ксеноновых ламп D1S в большинстве условий эксплуатации лежит между 4300K и 5000K. Этот спектр обеспечивает максимальную светоотдачу (люмены) и обеспечивает свет, максимально приближенный к естественному дневному. Он гарантирует наилучшее сочетание яркости, контрастности и цветопередачи, позволяя четко различать детали дороги, дорожные знаки и препятствия без излишнего напряжения глаз.

Сравнение диапазонов цветовой температуры D1S

Диапазон (K)	Оттенок света	Основные характеристики	Недостатки
3000K - 4000K	Теплый белый (желтоватый)	Меньше бликует в туман/дождь, комфортен для глаз	Субъективно "тусклее", хуже цветопередача, ниже светоотдача
4300K - 5000K	Нейтральный белый (дневной)	Максимальная светоотдача и яркость, лучшая контрастность и цветопередача	Оптимальный баланс, недостатков практически нет
5000K - 6000K	Холодный белый (с голубизной)	Субъективно "ярче" для водителя, современный вид	Снижение светоотдачи (~20%), ухудшение видимости в плохую погоду, быстрее утомляет глаза
6000K+	Голубой / Синеватый	Сильно выраженный стильный внешний вид	Значительное падение светоотдачи (>30%), крайне плохая видимость в дождь/туман, высокий уровень слепящего действия, незаконность во многих регионах

Ключевые аспекты при выборе:

Светоотдача и безопасность: Лампы выше 5000K излучают меньше полезного света (люменов), несмотря на кажущуюся "яркость". Это напрямую ухудшает реальную видимость и увеличивает риск.
Погодные условия: Свет с высокой цветовой температурой (6000K+) имеет короткую длину волны, которая сильно рассеивается каплями воды и частицами тумана, создавая эффект "световой стены". Теплый и нейтральный свет (4300K-5000K) справляется с этим намного лучше.
Цветопередача (Индекс CRI): Лампы 4300K-5000K обладают наивысшим индексом цветопередачи (CRI близкий к 100), что позволяет точно различать цвета объектов на дороге. С ростом температуры CRI падает.
Законность: Во многих странах, включая РФ (по ГОСТ Р 41.48-2004), существуют строгие ограничения на цветность фар. Чисто белый свет (~4300K) разрешен, в то время как выраженный голубой или синий (от 6000K и выше) является нарушением и может привести к штрафам.

Для подавляющего большинства водителей, приоритезирующих безопасность и эффективность освещения, лампы D1S с цветовой температурой 4300K или 5000K являются единственным разумным и оптимальным выбором. Они обеспечивают максимум света на дорогу, отличную видимость в любых условиях и соответствуют требованиям законодательства.

Безопасность электросети при установке D1S

Установка ксеноновых ламп D1S требует повышенного внимания к состоянию бортовой электросети автомобиля. Высоковольтный импульс (до 25 кВ) при запуске и стабильная работа с мощностью 35W создают нагрузку на проводку и разъемы, особенно в машинах, не рассчитанных на ксенон изначально.

Несоответствие сечения проводов, окисленные контакты или использование дешевых блоков розжига провоцируют локальный перегрев. Это ведет к оплавлению изоляции, коротким замыканиям и риску возгорания. Особенно критичен выбор места монтажа балластов – их нельзя располагать рядом с легкоплавкими элементами или узлами, выделяющими тепло.

Ключевые меры безопасности

Проверка генератора и АКБ: Напряжение должно быть стабильным (13.8–14.4V). Слабый аккумулятор или неисправный генератор вызывают перегрузку балластов.
Качественные комплектующие: Используйте оригинальные блоки розжига или сертифицированные аналоги с защитой от КЗ и переполюсовки.
Целостность проводки: Замените старые провода на медные сечением не менее 1.5 мм², изолируйте соединения термостойкими материалами.

Риск	Последствие	Профилактика
Перегрев контактов	Оплавление разъемов, потеря контакта	Очистка клемм, применение токопроводящей смазки
Короткое замыкание	Выход из строя ЭБУ, пожар	Установка предохранителей номиналом 20-30А в разрыв "+" провода к каждому балласту

Важно: Все работы выполняйте при отключенном аккумуляторе. После монтажа проверьте температуру разъемов и проводов через 15 минут работы ламп – допустимый нагрев не превышает 60°C. При появлении запаха горелой изоляции немедленно отключите фары.

Комплектация оригинальных ламп D1S

Оригинальная лампа D1S поставляется в индивидуальной упаковке производителя с уникальным серийным номером и защитными элементами, подтверждающими подлинность изделия. Комплект включает саму газоразрядную лампу с цоколем стандарта P32d-3, где электроды и колба изготовлены по запатентованной технологии для точной цветопередачи и стабильного светового потока.

В обязательном порядке к лампе прилагается высоковольтный блок розжига (игнитор), интегрированный в основание цоколя, что исключает необходимость отдельного монтажа компонента. На упаковке размещены QR-коды для верификации через официальные системы бренда и детальная маркировка с указанием напряжения, мощности и цветовой температуры.

Полный перечень элементов комплекта

Газоразрядная лампа с кварцевой колбой и ксеноном
Цоколь P32d-3 со встроенным игнитором
Защитный колпачок из силикона для контактов
Сертификационная наклейка с серийным номером
Инструкция по установке и мерам предосторожности

Распространенные производители D1S и их отличия

Ведущими производителями ламп D1S являются европейские бренды Osram, Philips и Bosch, а также американская компания GE Lighting. Эти производители поставляют оригинальное оборудование для автоконцернов и соблюдают строгие стандарты качества. На рынке также представлены азиатские аналоги (например, Sho-Me, MTF Light, IPF) и небрендированные варианты, отличающиеся более доступной ценой.

Ключевые различия между брендами включают ресурс работы, стабильность светового потока, точность цветопередачи и конструктивные особенности. Оригинальные лампы обеспечивают предсказуемые характеристики на протяжении всего срока службы, в то время как дешевые аналоги часто демонстрируют деградацию люминофора, нестабильную цветовую температуру и риск преждевременного выхода из строя.

Характеристики и особенности ведущих брендов

Osram (Германия): Ресурс до 3000 часов, стабильный световой поток ~3200 лм, цветовая температура 4200K. Отличаются повышенной виброустойчивостью и защитой от УФ-излучения.
Philips (Нидерланды): Акцент на энергоэффективность, срок службы до 2800 часов. Уникальная технология X-tremeVision обеспечивает свет до 3500 лм при температуре 5000K без потери ресурса.
Bosch (Германия): Оптимизированы для систем AFS (адаптивного освещения), ресурс 2500 часов. Специальное напыление колбы предотвращает ослепление встречных водителей.
GE Lighting (США): Баланс цены и качества, ресурс 2000 часов. Используют запатентованные газовые смеси для стабильного зажигания при -40°C.

Параметр	Премиум (Osram/Philips)	Средний сегмент (Bosch/GE)	Бюджетные аналоги
Ресурс работы	2500–3500 часов	2000–2500 часов	500–1500 часов
Отклонение цветовой температуры	±100K	±200K	До ±1000K
Снижение светопотока через 500 часов	<10%	10–15%	25–50%

Как проверить подлинность лампы D1S

Определение подлинности лампы D1S требует внимания к деталям и знанию ключевых отличительных признаков оригинальной продукции. Контрафактные изделия часто визуально схожи, но обладают критичными недостатками в материалах и сборке, ведущими к сокращению срока службы и ухудшению светового потока.

Тщательная проверка упаковки, маркировки и физических характеристик лампы позволяет выявить подделку до установки в фару. Сравнение с эталонными образцами от официальных дилеров или производителя даёт наиболее точный результат при сомнениях в аутентичности товара.

Ключевые параметры для проверки

Обратите внимание на следующие элементы при визуальном осмотре:

Упаковка: Оригинал имеет плотный качественный картон, чёткую полиграфию с логотипами бренда и защитными элементами (голограммы, QR-коды). Штрих-код и серийный номер на коробке должны совпадать с данными на колбе лампы.
Колба и цоколь:
- Стекло колбы – идеально прозрачное без пузырьков воздуха или микротрещин
- Керамический цоколь – матовый, шероховатый, с лазерной гравировкой маркировки (не краской!)
- Металлические контакты – без следов пайки, с чёткими заводскими насечками

Элемент	Оригинал	Подделка
Защитный колпачок	Пластик с мягкой внутренней прокладкой, плотная посадка	Жёсткий пластик, люфт при установке
Газоразрядная трубка	Симметричное расположение, кварцевое стекло	Смещённый центр, мутное стекло
Вес лампы	85-95 грамм (зависит от бренда)	Значительно легче (60-75 грамм)

Эксплуатационные тесты после установки в фару:

Цветовая температура – должна строго соответствовать заявленной (4300К, 5000К и т.д.) без зелёного или фиолетового оттенка
Скорость розжига – полная яркость достигается за 3-5 секунд
Равномерность светового пучка – отсутствие тёмных пятен или размытых границ на экране регулировки фар

Пошаговая замена лампы D1S своими руками

Замена газоразрядной лампы D1S в блок-фаре требует аккуратности и соблюдения мер безопасности. Работу выполняйте только на остывшей оптике после отключения минусовой клеммы АКБ.

Подготовьте новые лампы D1S (рекомендуется менять парой), чистые перчатки (без ворса), отвертку с крестовым наконечником и сухую безворсовую салфетку. Убедитесь в совместимости цоколя с вашей фарой.

Процесс замены

Доступ к задней части фары: Откройте капот, найдите технологические лючки или снимите защитный кожух (резиновую/пластиковую заглушку) с обратной стороны фары.
Отсоединение проводов: Аккуратно отсоедините высоковольтный разъем питания лампы, нажав на фиксатор. Не тяните за провод!
Снятие фиксатора: Поверните металлический или пластиковый фиксирующий элемент против часовой стрелки (обычно на 15-20°). Извлеките фиксатор полностью.
Извлечение старой лампы: Плавно потяните лампу D1S строго назад вдоль оптической оси. Не допускайте перекоса и касания колбы пальцами.
Установка новой лампы: Используя чистые перчатки, извлеките новую лампу из упаковки только за цоколь или основание. Вставьте ее в патрон фары до характерного щелчка, соблюдая ориентацию (обычно меткой вверх).
Фиксация и подключение: Установите фиксирующий элемент на место и поверните его по часовой стрелке до упора. Подсоедините разъем питания с четким защелкиванием.
Проверка: Подключите АКБ, включите ближний свет для проверки работоспособности лампы и корректности светового пучка. Установите защитный кожух/заглушку.

Важные предупреждения: Никогда не касайтесь колбы лампы D1S голыми руками – жировые следы при нагреве вызывают локальный перегрев и взрыв. Не включайте фары без установленного защитного кожуха – риск поражения током высокого напряжения. При появлении ошибок в бортовой системе (например, "Неисправность фары") после замены – проверьте надежность контактов в разъеме.

Типичные ошибки при установке D1S

Неправильный монтаж ламп D1S приводит к преждевременному выходу из строя компонентов, снижению светового потока и риску короткого замыкания в электросети автомобиля.

Нарушение технологии установки часто становится причиной неравномерного светораспределения, бликов для встречного транспорта и ускоренной деградации оптики фар.

Контакт с колбой голыми руками - жировые следы вызывают локальный перегрев стекла, что провоцирует трещины и взрыв лампы при работе.
Применение несовместимых компонентов - использование ламп D1S с блоками розжига, рассчитанными на D2S/D3S, нарушает корректный запуск и стабильность светового потока.
Механические повреждения при монтаже - чрезмерное усилие при установке цоколя или перекручивание проводов деформирует контакты и нарушает электропитание.
Негерметичность фары - неправильная укладка проводов или повреждение уплотнителя после замены приводит к запотеванию оптики и окислению контактов.
Игнорирование калибровки - отсутствие последующей регулировки угла наклона фар вызывает ослепление водителей и несоответствие светотеневой границы требованиям ПДД.

Необходимость блоков розжига для D1S

Газоразрядные лампы D1S физически неспособны работать напрямую от бортовой сети 12В автомобиля. Для ионизации ксенона и создания устойчивой дуги требуется кратковременный импульс высокого напряжения (до 25 000 В), который не может обеспечить штатная электросистема транспортного средства.

После розжига сопротивление лампы резко падает, что без ограничения силы тока приводит к мгновенному перегоранию. Блок розжига преобразует постоянные 12В в переменный ток высокого напряжения, а затем автоматически снижает его до рабочих 85В, стабилизируя дугу и предотвращая разрушение электродов.

Ключевые функции блоков розжига

Генерация стартового импульса: создаёт короткий высоковольтный разряд 20-25 кВ для пробоя газовой среды
Регулировка мощности: снижает напряжение до номинальных 85В после розжига
Защита от перегрузок: отключает питание при коротком замыкании или неисправности лампы
Компенсация колебаний: поддерживает стабильную яркость при изменениях напряжения бортовой сети

Параметр	Без блока розжига	С блоком розжига
Напряжение розжига	Недостаточно (12В)	До 25 000 В
Рабочее напряжение	Избыточно (12В)	Стабильные 85В
Срок службы лампы	0 минут	2500+ часов

Совместимость ламп D1S с разными моделями авто

Лампы D1S разработаны для ксеноновых оптических систем с интегрированным блоком розжига непосредственно в корпусе лампы. Этот тип цоколя является отраслевым стандартом ISO для фар проекторного типа с автоматическим корректором угла наклона. Совместимость определяется не только физическим креплением, но и соответствием электрических параметров конкретной бортовой сети автомобиля.

Производители указывают перечень совместимых моделей в технической документации, поскольку даже идентичный цоколь не гарантирует корректную работу без согласования с системой CAN-bus. Несоответствие мощности или протокола обмена данными может привести к ошибкам бортового компьютера или отключению фары.

Факторы совместимости

Критерий	Влияние на совместимость	Примеры
Тип фары	Только проекторные фары с линзой	Bi-Xenon, AFL
Год выпуска авто	Системы до 2007 года могут требовать декодер	BMW E60 (2003-2010)
Электрические параметры	Напряжение 85V, мощность 35W	Ошибка "CHECK HEADLIGHT" при несовпадении

Распространённые модели с поддержкой D1S:

Европейские производители: Audi A4/A6 (B8/C6), Mercedes W211/W219, VW Passat B6
Азиатские производители: Toyota Camry XV40, Lexus RX350, Hyundai Genesis
Американские производители: Cadillac CTS, Chrysler 300C

Для проверки совместимости необходимо:

Свериться с маркировкой на штатной фаре
Проверить каталог производителя ламп
Уточнить версию блока управления фарами

Юридические требования к использованию D1S

Лампы D1S подпадают под действие международных стандартов безопасности, прежде всего ECE R99 (Правила ЕЭК ООН №99), которые регламентируют технические параметры газоразрядных источников света для автомобильного освещения. Соответствие этим нормам подтверждается специальной маркировкой на колбе лампы или упаковке (буква "E" в круге с цифровым кодом страны-производителя). Установка D1S разрешена исключительно в фары, конструктивно предназначенные для ксенона и имеющие соответствующую маркировку на рассеивателе (например, "HC", "HR" или "DC", "DR").

Использование D1S в фарах, изначально рассчитанных на галогенные лампы (маркировка "H"), категорически запрещено законодательством РФ (Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств") и большинства других стран. Основная причина – риск ослепления водителей встречного транспорта из-за несовместимой оптики. Автомобиль с ксеноновыми фарами обязан комплектоваться автоматическим корректором угла наклона фар и омывателем фар (при световом потоке свыше 2000 люмен).

Ключевые нормативные положения

Обязательное оборудование: Автоматический корректор фар и омыватель фар (для ламп D1S).
Маркировка фар: Разрешающая маркировка на оптике (HC/HR/DC/DR) и соответствие стандарту ECE R98.
Запрет на тюнинг: Незаконная установка D1S в галогенную оптику (H-маркировка) влечет административную ответственность (штраф, лишение прав, запрет эксплуатации ТС).
Контроль при ТО: Проверка соответствия типа лампы маркировке фары и работоспособности корректора/омывателя во время технического осмотра.
Сертификация: Лампы D1S должны иметь официальное одобрение типа (Е-mark) согласно ECE R99.

Особенности фар проекторного типа под D1S

Конструкция проекторных фар под лампы D1S основана на системе линз и экранов, формирующих строго контролируемый световой пучок. Лампа D1S интегрирована в оптический модуль как единый блок с цоколем, обеспечивая точное позиционирование дуги разряда относительно отражателя эллипсоидной формы. Это исключает рассеивание света и гарантирует резкую светотеневую границу.

Для корректной работы требуется высоковольтный блок розжига, преобразующий штатное напряжение в импульсы до 25 кВ. Герметичность соединения колбы лампы с оптическим элементом предотвращает загрязнение линзы испарениями, а керамический цоколь устойчив к термическим нагрузкам. Обязательна комплектация системой автокорректора угла наклона и омывателем.

Ключевые отличия от рефлекторных систем

Точность светораспределения: Проектор формирует асимметричный луч с четкой горизонтальной границей, полностью исключая ослепление встречного транспорта.
Компактность оптики: Модуль меньшего размера позволяет гибкое размещение в дизайне фар, включая сложные формы.
Эффективность светопередачи: До 95% света направляется на дорожное полотно благодаря минимизации паразитных засветок.

Параметр	Проектор D1S	Рефлектор D1S
Рабочая температура	До +120°C (стабильная)	До +90°C (риск перегрева)
Ресурс лампы	2500–3000 часов	2000–2500 часов
Угол освещения	До 45° с корректором	До 35° без динамики

Важно: Замена ламп требует демонтажа оптического модуля – недопустимо касание колбы голыми руками. Совместимость только с балластами, поддерживающими протокол CAN/LIN.

Регулировка фар после замены ламп D1S

После установки новых ламп D1S обязательна корректировка светового пучка. Несоблюдение этого требования приводит к ослеплению встречных водителей и снижению видимости в темное время суток.

Процедура регулировки требует специального оборудования – оптического стенда с экраном-измерителем. Самостоятельная настройка "на глаз" категорически не рекомендуется из-за высокого риска ошибок.

Порядок выполнения работ

Проверьте давление в шинах и загрузите автомобиль до стандартной эксплуатационной массы (водитель + 75 кг в водительском кресле).
Установите машину на ровную площадку перпендикулярно экрану-измерителю на расстоянии 5-10 метров.
Включите ближний свет и закройте одну фару плотным непрозрачным материалом.
Отрегулируйте вертикальный угол наклона так, чтобы верхняя граница светового пятна совпадала с нулевой отметкой экрана.
Настройте горизонтальную ось: точка перелома световой границы (излом "галки") должна находиться на пересечении нулевых отметок по вертикали и горизонтали.
Повторите процедуру для второй фары.

Критические ошибки при регулировке:

Использование неоткалиброванного оборудования
Регулировка при незаправленном баке
Пренебрежение проверкой амортизаторов подвески
Корректировка только одной фары в биксеноновой системе

Параметр	Допустимое отклонение
Вертикальный угол	±0,2%
Горизонтальный угол	±0,3%
Асимметрия света между фарами	≤ 15%

Проверяйте точность регулировки каждые 20 000 км пробега или после серьезных дорожных ударов. Деформация креплений даже на 1 мм вызывает смещение светового пучка на 1 метр при движении на дистанции 50 метров.

Причины потемнения колбы лампы D1S

Потемнение внутренней поверхности колбы ксеноновой лампы D1S – распространённый дефект, свидетельствующий о нарушении герметичности или химических процессов внутри источника света. Это явление не только ухудшает эстетику, но и критично снижает эффективность освещения из-за блокировки светового потока.

Основной причиной выступает проникновение атмосферных газов или влаги через микротрещины в кварцевом стекле либо негерметичные участки электродных вводов. Даже минимального нарушения целостности достаточно для запуска необратимых реакций между газовой средой колбы и вольфрамовыми электродами.

Ключевые факторы возникновения дефекта

Рассмотрим механизмы, приводящие к образованию тёмного налёта:

Утечка буферного газа: Разгерметизация позволяет воздуху проникнуть внутрь. Кислород вступает в реакцию с парами вольфрама, испаряющимися с электродов при работе, образуя оксид вольфрама (WO₃), который оседает на стенках в виде чёрного или тёмно-коричневого налёта.
Деградация геттера: Специальный газопоглощающий состав (геттер) внутри колбы теряет свойства из-за перегрева или старения. Без геттера примеси активизируют химические реакции с образованием тёмных соединений.
Перегрев лампы: Эксплуатация при температурах выше расчётных (неисправности системы охлаждения фары, загрязнение линзы/рефлектора) ускоряет испарение вольфрама и разложение газовой смеси.
Кавитация электродов: Эрозия поверхности электродов под воздействием дугового разряда усиливает выделение металлических паров, которые конденсируются на более холодных участках колбы.

Важно: Потемнение колбы – необратимый процесс. Лампа с таким дефектом подлежит обязательной замене, так как её световой поток снижен на 40-70%, что создаёт аварийную ситуацию на дороге.

Меры предосторожности при работе с D1S

Перед началом работ обязательно отключите зажигание и снимите клемму с аккумулятора. Это исключит риск короткого замыкания и поражения током. Никогда не прикасайтесь к кварцевой колбе лампы голыми пальцами: жировые следы вызывают локальный перегрев, что приводит к растрескиванию стекла при работе.

Используйте только лампы с официальной маркировкой D1S, соответствующей вашему авто. Установка несовместимых аналогов повреждает блок розжига и отражатель фары. Запрещено включать лампу вне корпуса фары – отсутствие фокусировки света и вентиляции вызывает перегрев и возгорание.

Критические правила монтажа

Фиксируйте лампу до щелчка замка цоколя, но без чрезмерного усилия
Контакты блока розжига должны быть сухими и без коррозии
Проверяйте целостность уплотнителей фары после замены

Утилизируйте перегоревшие лампы как опасные отходы (содержат ртуть!)
Храните новые лампы в заводской упаковке, защищая от ударов и влаги
При замене в дождливую погоду прикрывайте фару от попадания воды

Ошибка	Последствие
Прикосновение к колбе руками	Трещины на стекле, снижение срока службы на 60%
Включение без фары	Расплавление контактов, возгорание изоляции
Неплотная установка	Запотевание фары, окисление электроразъёмов

Утилизация перегоревших ламп D1S

Лампы D1S содержат ртуть и редкоземельные металлы, что классифицирует их как опасные отходы. Запрещено выбрасывать их с бытовым мусором из-за риска загрязнения почвы и воды токсичными веществами.

Процесс утилизации осуществляется через специализированные пункты приёма или сервисные центры, оборудованные для безопасной переработки. Компоненты лампы (стекло, металлы, газы) разделяются и направляются на повторное использование или нейтрализацию.

Правила сдачи ламп D1S

Храните перегоревшую лампу в заводской упаковке или герметичном контейнере
Не пытайтесь разбирать корпус самостоятельно
Передавайте только лицензированным переработчикам

Где сдать	Что проверить
Сервисные центры	Наличие лицензии на утилизацию
Экологические пункты	Приём ртутьсодержащих отходов
Спецконтейнеры в магазинах автозапчастей	Маркировку "Для газоразрядных ламп"

Ответственная утилизация предотвращает попадание 3-5 мг ртути из каждой лампы в экосистему. В Европе и США действуют штрафы за нарушение правил утилизации электронных отходов.

Производители ламп D1S обязаны обеспечивать систему сбора отработанных изделий согласно директивам WEEE и RoHS. При покупке новой лампы уточните возможность возврата старой в торговой точке.

Диагностика неисправностей в системе с D1S

При возникновении проблем с ксеноновыми лампами D1S первым этапом всегда выполняется визуальный осмотр. Проверяется целостность колбы лампы на предмет трещин, почернений или деформации электродов. Одновременно осматриваются контакты цоколя на окисление и плотность прилегания разъемов.

Обязательно тестируется состояние блока розжига – корпус проверяется на герметичность и отсутствие вздутий. Контакты питания блока диагностируются мультиметром: при включенном зажигании должно присутствовать стабильное напряжение 12В. Отсутствие импульса высокого напряжения проверяется специальным тестером или заменой на заведомо исправный блок.

Распространенные неполадки и методы их выявления

Симптом	Возможная причина	Способ проверки
Лампа не зажигается	Обрыв цепи питания Выход из строя блока розжига Перегорание лампы	Прозвонка проводки, замена компонентов методом исключения
Прерывистое свечение	Нарушение контактов в разъемах Сбои в работе ЭБУ	Диагностика CAN-шины, проверка фиксации разъемов
Разный цвет/яркость ламп	Деградация газовой смеси Несовпадение производителей	Сравнение часов наработки, визуальная оценка свечения
Лампа гаснет после включения	Перегрев блока розжига Срабатывание защиты	Контроль температуры компонентов, проверка вентиляции

Важные нюансы диагностики: При установке новых ламп D1S обязательна синхронная замена в обеих фарах. Проверка корректности работы автокорректора фар осуществляется через диагностический сканер. Наличие ошибок в памяти ЭБУ считывается специализированным оборудованием.

Преимущества D1S для ночного вождения

Лампы D1S генерируют интенсивный световой поток до 3200 люмен, что в 2-3 раза превышает яркость стандартных галогенных решений. Эта мощность обеспечивает чёткое освещение дорожного полотна на расстоянии 100-150 метров, критически важное для своевременного обнаружения препятствий при высоких скоростях.

Оптимальная цветовая температура 4300K создаёт естественное белое освещение, максимально приближенное к солнечному свету. Это снижает утомляемость глаз водителя, улучшает контрастность объектов и точность восприятия глубины пространства в условиях недостаточной видимости.

Ключевые эксплуатационные преимущества

Энергоэффективность: потребляют на 30% меньше энергии при вдвое большей светоотдаче по сравнению с галогенными аналогами
Долговечность: средний ресурс 2000-3000 часов против 400-600 часов у галогенных ламп
Стабильность светового потока: отсутствие деградации яркости на протяжении всего срока службы

Параметр	Влияние на ночное вождение
Равномерный световой пучок	Минимизация "слепых зон" по краям освещаемой области
Быстрый выход на рабочую мощность	Полная яркость через 1-3 секунды после включения
Точно сфокусированный луч	Снижение ослепления встречных водителей при правильной настройке

Интегрированный игнитор в конструкции D1S гарантирует стабильный розжиг дуги при любых погодных условиях, исключая мерцание на неровных дорогах. Технология автоматического корректирования угла наклона в штатных фарах предотвращает ослепление встречного транспорта при сохранении эффективного освещения поворотов.

Распространенные причины выхода из строя D1S

Эксплуатационный ресурс лампы D1S ограничен естественными процессами деградации газоразрядной горелки и колбы. Со временем происходит испарение электродов и кварцевого стекла, изменение состава газовой смеси, что неизбежно ведет к снижению светового потока и изменению цветовой температуры.

Преждевременный отказ часто связан с внешними факторами, механическими повреждениями или нарушениями условий работы. Важно учитывать взаимосвязь лампы с другими компонентами системы освещения – блоком розжига и оптикой.

Ключевые факторы поломок

Вибрационные нагрузки
Удары о неровности дороги, неисправности подвески или неправильная установка вызывают разрушение нитей накаливания или керамической горелки.
Нарушение герметичности
Трещины на колбе (даже микроскопические) приводят к окислению электродов и утечке газовой смеси. Возникают при попадании камней, неаккуратной замене или заводском браке.
Проблемы с блоком розжига (Балластом)
- Нестабильное выходное напряжение
- Чрезмерно высокие импульсы запуска
- Короткое замыкание в проводке
Повреждают электроды или электронный модуль в цоколе лампы.
Перегрев
Загрязнение или деформация системы охлаждения фары, использование лампы с превышением номинальной мощности (Вт) вызывает оплавление цоколя и полимерных деталей.
Контакт с маслами и реагентами
Попадание технических жидкостей, агрессивных автохимикатов или влаги на колбу во время обслуживания провоцирует растрескивание кварцевого стекла при нагреве.
Частое включение/выключение
Многократные циклы запуска ускоряют износ электродов из-за высоковольтных импульсов (>23кВ) и термического стресса.

Диагностические признаки неисправности

Симптом	Вероятная причина
Лампа не зажигается	Обрыв нити, сгоревший модуль в цоколе, неисправность балласта
Мигание во время работы	Деградация газовой смеси, проблемы с напряжением от генератора/АКБ
Неравномерный цвет (розовый/фиолетовый)	Нарушение газового состава, критический износ электродов
Потемнение колбы или цоколя	Перегрев, оплавление контактов, испарение электродов

Важно: Замена D1S производится только парой для сохранения идентичности светового потока. При установке запрещено касаться колбы пальцами – жировые следы вызывают локальный перегрев и разрушение кварца.

Модернизация фар под установку D1S

Основной задачей модернизации является адаптация штатной оптики для корректной работы с ксеноновыми лампами D1S, требующими особых условий установки и электропитания. Это включает замену отражателей или линз, рассчитанных на специфический световой пучок и высокие температуры газоразрядного источника.

Обязательным этапом становится интеграция блоков розжига (ballast), преобразующих бортовое напряжение в пусковые импульсы 25 кВ и стабилизирующих работу лампы. Без профессиональной калибровки светового потока после модернизации резко возрастает риск ослепления встречных водителей.

Ключевые компоненты для переоборудования

Биксеноновые линзы с экраном-отсекателем для режима ближнего/дальнего света
Сертифицированные блоки розжига с влагозащитой (класс IP6K7)
Переходные платформы (bases) для точной фиксации колбы D1S в цоколе фары
Автоматический корректор фар для регулировки угла наклона в зависимости от загрузки авто

Нарушение этапов установки приводит к критическим последствиям: деформация отражателя из-за перегрева, ошибки CAN-шины при неправильном подключении и юридической ответственности за несоответствие ПДД. Использование комплектов с маркировкой ECE-R98 гарантирует легальность эксплуатации в РФ.

Этап	Требование	Риск при нарушении
Герметизация фары	Замена уплотнителя после вскрытия	Конденсат на линзе, окисление контактов
Фокусировка	Тестирование на оптическом стенде	Слепящий эффект, "световая стена" перед авто
Проводка	Медные провода сечением 2.5 мм² с термоизоляцией	Плавление изоляции, короткое замыкание

После монтажа обязательна регулировка светотеневой границы с помощью калибровочного оборудования. Выходная мощность пучка должна соответствовать нормам ГОСТ Р 41.48-2004: не ниже 1,100 лм для ближнего света при температуре колбы 4,200K.

Влияние D1S на работу системы автономного освещения

Лампы D1S принципиально меняют алгоритмы работы интеллектуальных систем освещения благодаря встроенному в цоколь управляющему блоку. Этот модуль содержит уникальный цифровой идентификатор и параметры лампы, которые непрерывно передаются в бортовой компьютер через диагностический интерфейс. Система адаптивного света анализирует данные в реальном времени, корректируя угол и интенсивность пучка при изменении дорожной обстановки.

Интеграция D1S обеспечивает точное прогнозирование ресурса источника света, что критично для автономных режимов. ЭБУ фиксирует малейшие отклонения напряжения и деградации газоразрядной дуги, предотвращая внезапные отказы. Автоматика переключается на резервные контуры освещения до полного выгорания лампы, сохраняя функциональность системы при движении без участия водителя.

Ключевые технологические преимущества

Использование D1S обеспечивает три фундаментальных улучшения:

Синхронизация с датчиками - фары мгновенно реагируют на данные навигации, камер и лидаров, подсвечивая препятствия раньше, чем их обнаружит основной свет
Снижение энергопотребления - интеллектуальное затемнение неактивных секторов матричного луча экономит до 18% заряда АКБ
Автоматическая калибровка - система компенсирует вибрации и крен кузова без ручной настройки

Параметр	Влияние на автономию
Скорость отклика (0.01 сек)	Позволяет работать на скоростях свыше 130 км/ч
Точность позиционирования (±0.1°)	Исключает ослепление встречного трафика
Ресурс (2500 часов)	Гарантирует работу в течение 5 лет без обслуживания

Совместимость D1S с протоколами Ethernet для автомобильных сетей (DoIP) ускоряет передачу диагностических данных в 12 раз по сравнению с аналогами. Это исключает задержки при распознавании дорожных знаков в условиях тумана или ливня, где освещение становится основным источником информации для ИИ.

Критерии выбора между D1S и D1R

Основное отличие заключается в конструкции колбы и светораспределении. D1S содержит металлический экран (шторку) вокруг электродов, который формирует четкую светотеневую границу для проекционной оптики. D1R лишен такого экрана, но имеет матовое напыление на части колбы, что обеспечивает рассеивание света в отражателях рефлекторного типа.

Выбор определяется конструкцией фар вашего автомобиля. Использование неподходящего типа лампы приведет к некорректному световому пучку: ослеплению встречных водителей (D1S в рефлекторе) или недостаточной освещенности дороги (D1R в проекторе).

Ключевые параметры для сравнения

Характеристика	D1S	D1R
Тип оптики	Проекционная (линзовая)	Рефлекторная (зеркальная)
Экран/напыление	Металлическая шторка	Матовое покрытие на колбе
Совместимость	Только для фар с линзой	Только для фар с отражателем

Дополнительные факторы:

Маркировка фары: Ищите символы "HR" (D1R) или "HS" (D1S) на корпусе или стекле фары.
Цоколь: Одинаковый (P32d-3), но установка в "чужую" оптику невозможна физически из-за конструктивных отличий колбы.
Цена: D1R обычно дешевле D1S на 5-15% из-за менее сложной конструкции.

Список источников

При подготовке материалов об автомобильных лампах D1S использовались специализированные технические ресурсы и отраслевые публикации. Основное внимание уделялось данным, подтверждающим эксплуатационные характеристики и преимущества данного типа осветительных элементов.

Для обеспечения достоверности информации были проанализированы следующие категории источников:

Технические спецификации и каталоги производителей автокомпонентов (Philips, Osram, Bosch)
Сравнительные тесты светового потока и долговечности ламп в профильных изданиях
Отчёты сертификационных лабораторий о соответствии стандартам ECE R99
Инженерные обзоры конструкции цоколя и газонаполненных колб
Руководства по эксплуатации автопроизводителей с требованиями к ксеноновым лампам
Анализ ресурса работы в условиях вибрации и перепадов напряжения
