Лампа для автомобиля - что вам нужно знать

Статья обновлена: 18.08.2025

Каждый элемент современного автомобиля несет функциональную нагрузку, но немногие работают в столь экстремальных условиях и влияют на безопасность так критично, как обычная автомобильная лампа.

Эти небольшие устройства выполняют задачи далеко выходящие за рамки простого освещения: они делают транспорт видимым в темноте, передают намерения водителя, предупреждают об опасностях и формируют световой рисунок дороги.

От корректной работы фар, стоп-сигналов, габаритов или указателей поворота напрямую зависит жизнь водителя, пассажиров и других участников движения.

Эволюция от примитивных ламп накаливания до интеллектуальных матричных LED и лазерных систем демонстрирует, как незначительная на первый взгляд деталь становится ключевым элементом автомобильных технологий.

Типы цоколей автомобильных ламп H4

Лампа H4 является одной из наиболее распространённых в автомобильном освещении благодаря своей универсальности и двухнитевой конструкции, обеспечивающей работу как ближнего, так и дальнего света в одной колбе. Её ключевой особенностью выступает специфический цоколь, который обеспечивает надёжную фиксацию в фаре и правильное позиционирование нитей относительно отражателя.

Стандартный цоколь P43t – единственный тип, используемый для ламп H4. Он характеризуется тремя металлическими штырьками-контактами разной длины и диаметра, расположенными по окружности. Такая асимметричная конструкция исключает ошибки при установке (лампу можно вставить только в одном положении), гарантируя точную фокусировку светового пучка и корректную работу светотехники.

Особенности конструкции и совместимость

Количество контактов: Три штырьковых контакта (два для питания нитей накаливания, один – общий "минус").
Система фиксации: Поворотное крепление (байонет). Лампа вставляется в патрон и проворачивается для жёсткой фиксации.
Ключ установки: Разный диаметр штырьков и их смещённое расположение служат ключом, предотвращающим неправильный монтаж.
Совместимость: Цоколь P43t является международным стандартом для ламп H4. Все лампы H4, независимо от производителя (обычные галогенные, LED или HID-модификации с колбой H4), используют этот цоколь для совместимости со штатными фаровочными узлами автомобилей.

Характеристика	Значение/Описание
Обозначение стандарта	P43t (P – штырьковый тип, 43 – диаметр колбы в мм, t – количество контактов, здесь 3)
Диаметр штырьков	6.35 мм (большой), 6.35 мм (большой), 6.18 мм (малый)
Угол поворота для фиксации	60°

Важно помнить, что любые попытки физически модифицировать цоколь или использовать переходники для установки нештатных ламп (например, LED с другим базовым цоколем) могут привести к неправильному светораспределению, ослеплению других водителей, перегреву или повреждению фары. Для корректной замены галогенной H4 на современные технологии (LED, HID) следует выбирать специализированные лампы, конструктивно выполненные с родным цоколем P43t.

Срок службы светодиодных ламп

Светодиодные автомобильные лампы значительно превосходят галогенные аналоги по долговечности. Средний ресурс качественных LED-ламп составляет от 25 000 до 50 000 часов непрерывной работы, что эквивалентно 10-20 годам эксплуатации при стандартном использовании.

Такой длительный срок службы обусловлен отсутствием нити накаливания и устойчивостью диодов к вибрациям. Ключевым фактором остается качество радиатора: эффективный теплоотвод предотвращает деградацию кристаллов и сохраняет яркость на протяжении всего периода эксплуатации.

Факторы, влияющие на долговечность

Терморегуляция – перегрев сокращает ресурс на 30-50%
Стабильность напряжения – скачки в бортовой сети повреждают драйвер
Герметичность корпуса – защита от влаги и окисления контактов

Тип лампы	Средний срок службы (часы)
Галогенная	500-1 000
Ксеноновая	2 000-3 000
Светодиодная	25 000-50 000

Важно учитывать, что дешевые безымянные лампы часто не соответствуют заявленным показателям из-за использования низкосортных диодов и примитивных алюминиевых радиаторов вместо керамических плат. Реальный срок их службы редко превышает 5 000-7 000 часов.

Замена лампы ближнего света

Перед началом работ убедитесь, что двигатель остыл, а фары выключены. Приготовьте новую лампу соответствующего типа, указанного в руководстве по эксплуатации автомобиля.

Откройте капот и найдите заднюю часть фары с блоком проводов. Обычно доступ осуществляется через моторный отсек, но в некоторых моделях может потребоваться снять колесо или защиту арки.

Пошаговая инструкция

Отсоедините колодку проводов, нажав на фиксатор
Снимите резиновый пыльник, защищающий лампу
Отожмите металлическую или пластиковую пружинную скобу
Аккуратно извлеките перегоревшую лампу из патрона

Важно: Не касайтесь стеклянной колбы новой лампы голыми пальцами. Жировые следы приводят к локальному перегреву и сокращению срока службы. Используйте перчатки или салфетку.

Установите новую лампу в обратной последовательности, убедившись в надежной фиксации скобы. Проверьте совпадение направляющих пазов. После сборки включите фары для проверки работоспособности.

Типовая ошибка	Последствия
Неплотная посадка пыльника	Попадание влаги и конденсат в фаре
Перекос лампы в патроне	Неравномерное светораспределение

Если после замены луч направлен неправильно, выполните регулировку фар. Для некоторых моделей потребуется посещение сервиса для сброса ошибки бортового компьютера.

Маркировка автомобильных ламп: расшифровка

Стандартизированные обозначения на цоколях и колбах ламп помогают точно подобрать аналог для замены. Маркировка включает информацию о типе, мощности, напряжении, производителе и ключевых конструктивных особенностях.

Буквенно-цифровые коды формируются по международным (EСE, ISO) и внутренним стандартам производителей. Основные элементы указываются в строгой последовательности, что упрощает идентификацию даже при отсутствии оригинальной упаковки.

Структура маркировки

Типовая комбинация содержит следующие обязательные компоненты:

Тип цоколя (буквенный код): H – галогенная, D – газоразрядная, P – фланцевая, BA/Y – штифтовые, SV – софитная, T – миниатюрная.
Назначение: B – противотуманная, R – с рассеивателем, C – цоколь с фланцем.
Количество контактов (цифра): 1 – одно контактное соединение, 2 – два контакта.
Модификация (буква): S – металлический цоколь, V – конический конец колбы.

Примеры расшифровки:

H7: Галогенная лампа с однонитиевым цоколем, стандарт для ближнего/дальнего света.

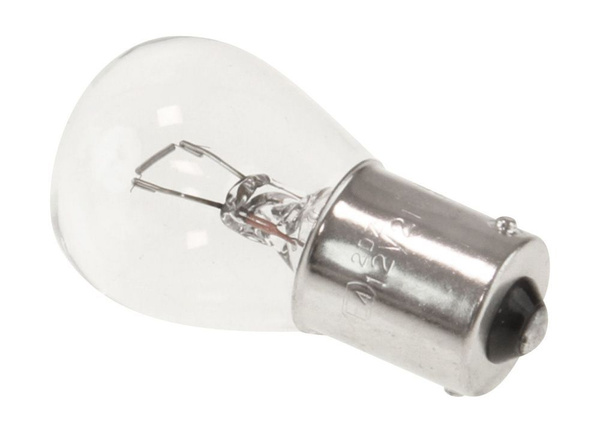

P21W: Фланцевая лампа мощностью 21W, часто используется в указателях поворота.
T5W: Миниатюрная лампа 5W для подсветки приборной панели.
H1-B: Галогенная противотуманная лампа с однонитиевым цоколем.

Дополнительные символы	Значение
+30% / +50%	Повышенная светоотдача
Long Life (LL)	Увеличенный срок службы
Blue / Diamond	Голубоватый оттенок света
R (в конце кода)	Красный цвет колбы (для стоп-сигналов)

Важно! Маркировка на колбе всегда приоритетнее обозначений на упаковке. При установке ламп с нестандартными характеристиками (например, повышенной мощности) требуется проверка совместимости с проводкой и отражателями фары.

Установка ксеноновых ламп в фары

Основной процесс монтажа включает демонтаж фары, аккуратное извлечение штатной галогеновой лампы и установку ксенонового модуля. Важно не касаться колбы пальцами – жировые следы провоцируют перегрев и трещины. Проводка оснащается герметичными разъемами для защиты от влаги.

Обязательна установка блока розжига в защищенном от вибрации месте. Его крепят на металлические площадки кузова или пластиковыми стяжками, избегая зон возле двигателя. Полярность подключения к бортовой сети проверяется мультиметром перед фиксацией проводов.

Ключевые требования для безопасной эксплуатации

Корректор фар – автоматический или ручной для предотвращения ослепления встречных водителей
Омыватель фар – обязателен при ксеноне мощностью свыше 25W согласно ПДД
Оптика с маркировкой DRL – только фары, сертифицированные для газоразрядных ламп

После монтажа выполняется регулировка светотеневой границы на стенде. Тестирование включает проверку стабильности работы при перепадах напряжения и герметичности соединений после мойки.

Ошибка	Последствие
Использование "универсальных" цоколей	Смещение фокуса, хаотичное рассеивание луча
Прямое подключение к проводке	Ошибки CAN-шины, перегорание предохранителей
Пренебрежение герметизацией	Конденсат на отражателе, коррозия контактов

Важно: При замене ламп всегда используются перчатки. Диагностика ошибок бортового компьютера требует перепрошивки или установки резисторов-обманок для имитации нагрузки галогеновой лампы.

Причины перегорания ламп в авто

Вибрации и механические удары разрушают нить накаливания в галогенных и лампах накаливания. Длительная тряска на неровных дорогах или неисправности подвески ускоряют этот процесс.

Резкие скачки напряжения в бортовой сети – частая причина выхода из строя. Неисправный генератор, реле-регулятор или проблемы с контактами приводят к подаче напряжения выше номинального (например, 15-16 В вместо 12-14 В).

Основные технические факторы

Перегрев плафона: Накопление грязи или неподходящая лампа нарушают теплоотвод. Особенно критично для LED-элементов и ксенона.
Окисление контактов: Коррозия в патроне или разъёмах создаёт зоны повышенного сопротивления, вызывая локальный перегрев.
Ошибки при замене: Прикосновение к кварцевой колбе галогенной лампы голыми руками оставляет жировые следы, ведущие к перегреву стекла.

Неисправность	Последствие для ламп
Износ щёток генератора	Нестабильное напряжение
Короткое замыкание в проводке	Токовые перегрузки
Залипание реле поворотников	Постоянная работа без пауз

Низкое качество ламп – использование дешёвых аналогов с тонкой нитью накала или несоответствующим токовым характеристикам сокращает ресурс в 2-3 раза.

Влага в блоке фары: Конденсат вызывает коррозию контактов и термические деформации колбы при нагреве.
Частое включение/выключение: Пусковой ток при старте в 10 раз превышает рабочий, особенно губителен для ксенона.

Выбор ламп для противотуманок

При подборе ламп для противотуманных фар ключевым критерием является цветовая температура. Оптимальный диапазон – 3000-4000К: такой свет (желтый или теплый белый) минимально отражается от капель воды и снега, улучшая видимость в непогоду. Слишком "холодные" лампы (5000К и выше) создают опасную световую стену во время дождя или тумана.

Обратите внимание на тип цоколя, указанный в руководстве к автомобилю (например, H8, H11, HB4). Несовпадение цоколя сделает установку невозможной. Также проверьте допустимую мощность ламп – превышение может расплавить отражатель или проводку.

Критерии выбора

Рассмотрите следующие варианты технологий:

Галогенные (Halogen): Недорогие, просты в замене. Дают мягкий желтоватый свет (3000-3500К), но уступают в яркости и сроке службы (200-500 часов).
Светодиодные (LED): Ярче галогенов при меньшем энергопотреблении. Служат дольше (до 30 000 часов). Важно: выбирайте модели с корректными коллиматорами, чтобы не слепить встречных водителей.
Ксеноновые (HID): Максимальная светоотдача и белый свет (~4000К). Требуют блоки розжига и профессиональной установки. Могут быть запрещены для ПТФ, если не предусмотрены заводом.

Сравнение характеристик:

Тип лампы	Срок службы (часы)	Цветовая температура	Энергопотребление
Галогенные	200-500	3000-3500K	55-65W
LED	15 000-30 000	3000-6000K	15-30W
Ксеноновые	2000-5000	4000-5000K	35W + блок розжига

Дополнительные рекомендации:

Проверьте сертификацию ламп (E-mark, DOT) – это гарантия соответствия стандартам безопасности.
Избегайте синего оттенка свечения: он ухудшает контрастность в тумане.
При установке LED или HID убедитесь в отсутствии ошибок CAN-bus и совместимости с системой диагностики авто.

Сравнение светоотдачи LED и галогена

Светоотдача измеряется в люменах на ватт (лм/Вт) и определяет эффективность преобразования электроэнергии в световой поток. Для автомобильных фар этот параметр критичен: он влияет на яркость дорожного покрытия, энергопотребление и нагрузку на бортовую сеть.

Галогенные лампы демонстрируют светоотдачу в диапазоне 15–25 лм/Вт. Например, стандартная лампа H7 мощностью 55 Вт генерирует около 1500 люмен. Светодиодные (LED) решения обеспечивают 70–130 лм/Вт, что позволяет при мощности 15–30 Вт достигать аналогичной или большей яркости.

Ключевые различия

Параметр	Галоген	LED
Средняя светоотдача	20 лм/Вт	100 лм/Вт
Энергопотребление для 1500 лм	≈75 Вт	≈15 Вт
Тепловыделение	Высокое (до 90% энергии в тепло)	Низкое (требуется радиатор)

Преимущества LED по светоотдаче:

Энергоэффективность: снижение нагрузки на генератор на 60–80%
Яркость: при равной мощности световой поток выше в 3–5 раз
Ресурс: 30 000 часов против 500–1000 у галогена

Ограничения: LED-лампы требуют точной фокусировки оптики из-за направленного свечения. Галоген обеспечивает рассеянный свет, менее критичный к отражателям.

Юридические нормы установки ксенона

Установка ксеноновых ламп в автомобильные фары строго регламентируется законодательством. Основным документом выступает Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Он устанавливает единые требования для всех стран-участниц ЕАЭС.

Ксеноновые источники света разрешены исключительно в фарах, изначально спроектированных под их использование. Такие фары имеют маркировку "D" (ближний свет), "DR" (ближний/дальний) или "DC" (дальний свет) на рассеивателе или корпусе. Обязательным элементом является автоматический корректор угла наклона фар и фароомыватель.

Ключевые требования и последствия нарушений

Установка ксенона в фары, предназначенные для галогенных ламп (маркировка "H", "HR", "HC"), категорически запрещена. Основные причины:

Несоответствие конструкции: отражатель и линза "галогенных" фар не рассчитаны на иное распределение света.
Ослепление водителей: неправильный световой пучок создает опасные блики.
Нарушение ПДД: пункт 3.1 "Основных положений по допуску ТС" запрещает изменения конструкции без разрешения.

Юридические последствия за незаконную установку:

Основание	Статья КоАП РФ	Санкция
Управление ТС с неисправностями	12.5 ч.1	Предупреждение или штраф 500 руб.
Несоответствие световых приборов	12.5 ч.3	Лишение прав от 6 до 12 мес. с конфискацией приборов

Для легального использования ксенона необходимо:

Наличие штатных фар с маркировкой "D", "DR" или "DC".
Работоспособный автоматический корректор фар.
Исправная система омывателя фар.
Лампы с сертификатом ECE R99.

Проверка соответствия проводится при техническом осмотре. Отсутствие ОСАГО или аннулирование диагностической карты также являются следствием незаконной установки.

Лампы поворотников: требования ГОСТ

Требования к лампам указателей поворота на территории РФ регламентируются ГОСТ Р 41.6-99, гармонизированным с международными нормами ЕЭК ООН №6. Данный стандарт устанавливает строгие параметры, обеспечивающие безопасность и однозначность сигнализации для других участников движения.

Соответствие ГОСТ обязательно для сертификации транспортных средств и компонентов. Контролю подлежат технические характеристики, надежность и визуальная идентификация сигнала в различных условиях эксплуатации.

Ключевые нормативные параметры

Основные требования к лампам поворотников включают:

Цвет излучения: исключительно желтый (допускается оранжевый оттенок). Запрещены красный, белый или синий спектры.
Сила света:
- Минимальная: 40 кд для передних, 40 кд для задних, 25 кд для боковых повторителей
- Максимальная: не более 200% от минимального порога
Частота мигания: 90 ± 30 циклов (включений/выключений) в минуту.
Угол видимости:
1. Горизонтальный: ≥80° (передние/задние), ≥45° (боковые)
2. Вертикальный: ≥20° (вверх), ≥5° (вниз)

Надежность и конструкция: Лампы должны сохранять работоспособность при вибрациях, перепадах температуры (-40°C...+80°C) и влажности. Колба обязана выдерживать кратковременное воздействие дождя или мойки высоким давлением без разрушения.

Параметр	Требование ГОСТ	Примечание
Срок службы	≥5 000 циклов включения	Для ламп накаливания
Энергопотребление	Соответствие заявленной мощности	Отклонение ≤10%
Цоколь	Стандарт P21W, PY21W, W5W	Запрещена самодельная модификация

Совместимость: При замене на светодиодные аналоги обязательна установка совместимого блока согласования (реле-прерывателя), исключающего "эффект стробоскопа" или повышенную частоту мигания. Самовольное изменение конструкции фары или отражателя не допускается.

Технология Bi-LED для фар

Bi-LED (двухрежимные светодиоды) объединяют функции ближнего и дальнего света в едином модуле, устраняя необходимость в раздельных лампах или механических шторках. Это достигается за счёт интеллектуального управления световым пучком: массив светодиодов динамически переключается между режимами, используя электронные контроллеры вместо физических преград.

Ключевым элементом системы является отражатель или линза со сложной геометрией, которая перераспределяет световой поток. При включении ближнего света часть светодиодов отключается или снижает интенсивность для формирования асимметричного пучка, предотвращающего ослепление встречных водителей. Активация дальнего света задействует все диоды на полную мощность.

Преимущества и конструктивные особенности

Главные технические преимущества Bi-LED включают:

Энергоэффективность: потребление ниже на 40% vs галогенных аналогов
Долговечность: срок службы до 25 000 часов
Мгновенное переключение режимов (< 1 секунды)
Возможность интеграции с системами ADAS (автоматическое затемнение зон)

Конструктивно модуль содержит:

Мощные светодиодные чипы (обычно 2-4 шт)
Термоустойчивую печатную плату с алюминиевым охлаждением
Мультифокусные линзы/рефлекторы
Электронный драйвер с CAN-шиной

Параметр	Bi-LED	Ксенон (Bi-Xenon)
Ресурс	≥ 25 000 ч	≈ 2 500 ч
Время включения	Мгновенно	До 15 сек
Устойчивость к вибрациям	Высокая	Средняя

Основной технологический вызов – управление тепловыделением: свыше 85°C снижает яркость на 20%. Решение – пассивные радиаторы с тепловыми трубками или активное охлаждение вентиляторами. Современные разработки фокусируются на адаптивном управлении: матричные системы (например, Audi Matrix LED) используют до 32 сегментов диодов, независимо затемняя участки дороги.

Ремонт проводки при перегорании ламп

При частом перегорании лампы первым делом исключите дефект самой лампы или патрона. Установите новую, заведомо исправную лампу. Если проблема сохраняется, вероятны неполадки в электропроводке: нарушение контакта, окисление, повреждение изоляции или короткое замыкание.

Проверьте напряжение в цепи мультиметром. Норма для большинства автомобильных ламп – 12-14В. Стабильное напряжение выше 14В указывает на неисправность реле-регулятора генератора. Колебания или "просадка" напряжения свидетельствуют о плохом контакте или обрыве провода.

Диагностика и устранение неисправностей

Последовательность действий при поиске дефекта:

Визуальный осмотр проводки: Ищите оплавленную изоляцию, потемневшие контакты, следы коррозии.
Прозвонка цепи: Мультиметром проверьте целостность проводов от предохранителя до лампы и "массы".
Контроль контактов:
- Зачистите окислившиеся клеммы патрона и разъемов мелкой наждачной бумагой.
- Проверьте надежность фиксации проводов в колодках.
- Обеспечьте надежный контакт кузова с минусовым проводом фары ("массу").
Проверка предохранителя: Убедитесь в номинальном токе и отсутствии подгорания в посадочном месте.

Распространенные точки отказа:

Место неисправности	Признак	Решение
Колодка фары	Окисленные или разболтанные клеммы	Зачистка, подтягивание или замена колодки
Кузовная "масса"	Коррозия в точке крепления	Зачистка металла кузова и клеммы
Управляющее реле	Треск при работе, нагар на контактах	Замена реле
Изоляция проводов	Перетирание в местах перегиба	Восстановление изоляции, замена участка провода

При замене проводов используйте термостойкий кабель с сечением не меньше штатного. Обязательно зафиксируйте жгуты пластиковыми хомутами, избегая натяжения и контакта с подвижными частями. После ремонта повторно измерьте напряжение под нагрузкой для подтверждения устранения проблемы.

Особенности ламп дневного ходового света

Основное назначение ламп ДХО – обеспечение видимости транспортного средства в светлое время суток, что существенно повышает безопасность движения. Они активируются автоматически при запуске двигателя и отличаются от габаритных огней значительно большей интенсивностью свечения.

Конструктивно ДХО проектируются с фокусом на энергоэффективность и долгий срок службы, так как работают продолжительное время. Современные решения часто базируются на светодиодной технологии, что позволяет достигать высокой яркости при минимальном потреблении энергии.

Ключевые характеристики

Цветовая температура строго регламентирована: излучение должно быть белым (обычно в диапазоне 5000-6000К). Желтый или синий оттенки недопустимы.

Распределение света оптимизировано для восприятия другими водителями:

Направленность пучка – горизонтальная
Отсутствие ослепляющего эффекта
Равномерность светового потока без темных зон

Эксплуатационные требования:

Низкое энергопотребление (не более 10% мощности ближнего света)
Устойчивость к вибрациям и перепадам температур
Автоматическое отключение при включении головного света

Параметр	Типичное значение	Примечание
Световой поток	400-800 люмен	Не менее 400 лм по ПДД
Срок службы (LED)	≥ 10 000 часов	В 5-10 раз выше галогенных
Мощность (LED)	3-15 Вт	Галогенные аналоги – 25-55 Вт

Конструктивные отличия от обычных ламп включают специализированные отражатели для формирования точного светового пучка и термостойкие материалы корпуса. В LED-вариантах обязательна интеграция радиаторов для отвода тепла от диодов.

Регламент замены ламп стоп-сигналов

Замена ламп стоп-сигналов регулируется ПДД и техническими нормативами, требующими исправности световых приборов. Нарушение влечёт штраф по КоАП РФ (ст. 12.5) и повышает риск ДТП из-за неверной сигнализации торможения.

Процедура выполняется при перегорании лампы, потемнении колбы или трещинах на цоколе. Рекомендуется проверять работоспособность ежемесячно визуально либо с помощником, нажимающим педаль тормоза.

Порядок замены

Подготовка: Заглушить двигатель, включить ручной тормоз. Подобрать лампу по маркировке (например, P21/5W).
Доступ к плафону:
- Для салонного крепления: снять обшивку багажника/крышки багажника.
- Для внешних блоков: открыть фиксаторы защитной крышки.
Извлечение неисправной лампы: Отсоединить колодку проводов, нажать фиксатор цоколя, выкрутить лампу против часовой стрелки.
Установка новой: Вставить лампу в патрон до щелчка, подключить колодку. Не касайтесь стекла голыми руками!
Проверка: Включить зажигание, активировать стоп-сигнал. При ошибке – переустановить лампу.

Критерий	Требование
Цвет свечения	Только красный (ГОСТ Р 51709-2001)
Реакция на торможение	Загорается ≤ чем за 0.3 сек после нажатия педали
Параллельная замена	Обязательна для парных ламп (левая/правая)

Защита ламп от влаги и окисления

Герметичность оптического блока – ключевой фактор предотвращения проникновения воды и конденсата. Резиновые уплотнители фары или заднего фонаря должны сохранять эластичность и плотно прилегать к корпусу и стеклу. Даже микротрещины или деформация этих элементов ведут к запотеванию, коррозии контактов и выходу ламп из строя.

Особое внимание уделяется защите цоколей и электрических разъёмов. Окисление контактов резко снижает проводимость тока, вызывая перегрев, мерцание лампы или полный обрыв цепи. Для предотвращения этого применяются диэлектрические смазки на силиконовой основе, которыми обрабатывают металлические части перед соединением.

Конкретные методы защиты

Основные способы борьбы с влагой и коррозией включают:

Использование термостойких герметиков: Нанесение на стыки корпуса фары после ремонтных работ.
Обработка контактов: Нанесение специальной токопроводящей или консервирующей смазки на штырьки ламп и клеммы разъёмов.
Контроль вентиляции: Очистка сапунов (вентиляционных клапанов) фар для выравнивания давления и отвода влаги без впуска воды.
Замена колпачков-пыльников: Регулярная проверка и установка новых резиновых колпачков на цоколи ламп в подкапотном пространстве.

Элемент	Угроза	Метод защиты
Уплотнитель фары	Проникновение воды, пыли	Визуальный осмотр, замена при износе
Электрические разъёмы	Окисление контактов	Обработка диэлектрической смазкой
Цоколь лампы	Коррозия металла	Установка герметичного колпачка

Важно: При мойке двигателя или движении в дождь избегайте прямого попадания сильной струи воды на разъёмы и задние части фар. Регулярная диагностика состояния уплотнений и контактов – обязательная часть технического обслуживания.

Комплекты для перевода на LED

Перевод автомобильного освещения на LED-технологии требует не просто замены лампочек, а установки специализированных комплектов, обеспечивающих корректную работу электронных систем транспортного средства. Без таких комплектов возможны ошибки бортового компьютера, мерцание света или полный отказ функций из-за разницы в энергопотреблении между галогенными и светодиодными лампами.

Ключевыми компонентами этих наборов являются CAN-декодеры (резисторы) и блоки управления, которые эмулируют стандартную нагрузку галогенных ламп. Они предотвращают срабатывание системы диагностики, которая интерпретирует низкое энергопотребление LED как перегоревшую лампу, обеспечивая стабильную работу света без конфликтов с электроникой автомобиля.

Состав и особенности LED-комплектов

Стандартный набор включает:

LED-лампы с цоколем, идентичным штатным (H1, H7, HB4 и др.)
CAN-декодеры или резисторы нагрузки (поглощают "лишнюю" энергию)
Блоки управления (интеллектуальные модули, адаптирующие сигналы)
Водонепроницаемые разъемы и термостойкая изоляция проводов

При выборе учитывают:

Совместимость с моделью авто и типом фары (ближний/дальний свет, ПТФ)
Тип декодера: простые резисторы (дешевле, но греются) vs. интеллектуальные модули
Степень защиты IP67/IP68 для компонентов, расположенных в подкапотном пространстве

Тип комплекта	Плюсы	Ограничения
С резисторами	Низкая цена, универсальность	Нагрев, повышенное энергопотребление
С цифровыми декодерами	Автонастройка, отсутствие перегрева	Цена в 2-3 раза выше

Качественные комплекты обеспечивают правильный световой пучок, соответствующий ГОСТ, и исключают слепящий эффект для встречных водителей. Монтаж требует профессиональных навыков: ошибки в подключении декодеров могут вызвать короткое замыкание или повреждение контроллера фар.

Подбор ламп по модели авто

Точный подбор автомобильных ламп требует строгого соответствия техническим параметрам транспортного средства. Каждый производитель указывает в руководстве по эксплуатации или каталогах оригинальные коды ламп для всех световых приборов.

Использование некорректных аналогов приводит к снижению эффективности освещения, ошибкам бортовой электроники или повреждению фар. Совпадение цоколя не гарантирует правильную работу из-за различий в мощности, световом потоке или конструктивных особенностях.

Ключевые методы поиска

Для безошибочного определения подходящих ламп применяйте:

Официальные каталоги производителей (Philips, Osram, Bosch) с поиском по VIN-коду или марке/модели/году выпуска авто
Электронные базы данных крупных автомагазинов с фильтрацией по:
- Типу лампы (ближний свет, габарит, противотуманная)
- Модификации кузова
- Году производства

Сравнение технических характеристик:

Параметр	Значение	Важность
Тип цоколя	H7, H4, D2S	Критично
Мощность (Вт)	55, 65, 100	Высокая
Напряжение (В)	12/24	Высокая

Важно: Для ксеноновых (HID) и светодиодных (LED) ламп дополнительно проверяйте совместимость с блоком розжига и системой коррекции фар. При замене галогенных ламп на LED-аналоги убедитесь в наличии сертификата ECE R37 и отметки о допуске для вашего авто.

Опасности при установке высоковольтных ламп

Неправильный монтаж высоковольтных ламп чреват поражением электрическим током. Напряжение в системе достигает 20-30 кВ, что смертельно опасно при контакте с оголёнными проводами или токопроводящими элементами. Даже после отключения питания в блоке розжига сохраняется остаточный заряд.

Использование ламп с несоответствующими характеристиками провоцирует перегрев проводки и плавление патрона. Это возникает из-за превышения допустимой мощности или применения несертифицированных аналогов. Нарушение целостности изоляции высоковольтных кабелей ведёт к пробоям на корпус автомобиля.

Ключевые риски

Электрическая дуга при зазоре в соединениях
Замыкание на влажные поверхности
Воспламенение пыли в блоке фары

Ошибка	Последствие
Прикосновение к электродам	Травматический шок
Повреждение колбы	Разрыв лампы под нагрузкой
Контакт с уплотнителями	Окисление контактов

Обязательно отсоединяйте клеммы АКБ
Используйте диэлектрические перчатки
Проверяйте целостность изоляции

Запрещено включать лампы без защитного стекла фары – ультрафиолетовое излучение вызывает ожог сетчатки глаз. При замене всегда очищайте посадочное место от загрязнений маслом или тосолом.

Проверка работоспособности ламп мультиметром

Мультиметр позволяет определить исправность автомобильной лампы без установки в фару или патрон. Для проверки потребуется перевести прибор в режим измерения сопротивления (Ω). Важно учитывать, что метод применим только для ламп накаливания и галогенных ламп – светодиодные (LED) и ксеноновые лампы требуют других способов диагностики.

Перед проверкой убедитесь в отсутствии трещин на колбе и целостности контактов цоколя. Загрязнения на контактах удалите спиртом или мелкозернистой наждачной бумагой. Если лампа имеет несколько нитей накала (например, ближний/дальний свет), тестируйте каждую цепь отдельно.

Порядок проверки

Выполните следующие действия:

Выставьте мультиметр в диапазон 200 Ом (для стандартных ламп до 60Вт).
Приложите щупы к центральному и боковому контактам цоколя (для одноконтактных ламп) либо к соответствующим парам контактов (для многоконтактных).
Оцените показания:
- Исправная лампа: значение 0.2–5 Ом (зависит от мощности)
- Обрыв нити: символ бесконечности (OL или 1)
- Частичный обрыв: скачкообразные показания или значения выше нормы

Важно: Не касайтесь руками металлических частей щупов при замере – это искажает результат. Для двухнитевых ламп (H4) используйте таблицу контактов:

Тип нити	Контакты для замера
Ближний свет	Центральный + контакт "B"
Дальний свет	Центральный + контакт "C"

Термостойкость материалов фары

Лампы головного света, особенно галогенные и ксеноновые, генерируют значительное тепловыделение при работе – температура колбы может достигать 300-800°C. Это создает экстремальные термические нагрузки на элементы фары: отражатель, корпус, рассеиватель и уплотнители.

Неспособность материалов выдерживать длительный нагрев приводит к критическим последствиям: деформации оптических поверхностей, растрескиванию пластика, деградации отражающего слоя и нарушению герметичности. Результатом становится снижение светового потока, запотевание фары и преждевременный выход узла из строя.

Ключевые аспекты термостойкости

Для обеспечения надежности применяются специализированные материалы с проверенными характеристиками:

Отражатели: Термореактивные пластмассы (BMC, SMC) или металл, выдерживающие >200°C без коробления. Напыление алюминия должно сохранять адгезию при циклическом нагреве.
Рассеиватели: Поликарбонат со специальными добавками, повышающими термостабильность до 160°C и блокирующими УФ-деградацию. Альтернатива – термостойкое стекло.
Уплотнения: Силиконовые герметики, сохраняющие эластичность в диапазоне -50°C до +250°C. Обеспечивают защиту от влаги при тепловом расширении.

Производители проводят ускоренные испытания в термокамерах, моделирующих экстремальные условия:

Циклы нагрева до пиковых рабочих температур
Резкие перепады (например, при попадании снега на разогретую фару)
Длительную выдержку при максимальном нагреве

Компонент	Типовой материал	Критическая температура
Корпус фары	PPE+PS (полифениленэфир+полистирол)	до 140°C
Отражатель	BMC (литой термореактив)	до 220°C
Рассеиватель	Поликарбонат с покрытием	до 160°C

Важно: При замене ламп категорически запрещается касаться колбы голыми руками – жировые следы создают локальные перегревы, провоцирующие разрушение кварцевого стекла. Современные LED-модули имеют меньший нагрев, но требуют эффективного теплоотвода от чипов через радиаторы.

Устранение эффекта мерцания LED

Мерцание светодиодных ламп в автомобиле возникает из-за несовместимости с бортовой сетью постоянного тока. Штатная электрическая система рассчитана на галогенные лампы с резистивной нагрузкой, тогда как LED требуют стабильного напряжения без пульсаций.

Основной источник проблемы – импульсный характер работы генератора и регулятора напряжения, создающий высокочастотные помехи. Без дополнительной фильтрации эти колебания передаются на светодиоды, вызывая видимое глазу мерцание, особенно заметное на низких оборотах двигателя.

Методы решения

Эффективные способы устранения:

Установка CAN-декодеров – интеллектуальные модули, анализирующие сигналы шины данных и преобразующие их в стабильное напряжение.
Применение конденсаторных фильтров:
- Параллельное подключение электролитических конденсаторов (4700-10000 мкФ) к цепи питания лампы
- Сглаживание импульсов напряжения за счет накопления заряда

Критичные параметры компонентов:

Элемент	Характеристики	Эффективность
CAN-декодер	12-24V, 30W/канал	95-98%
Конденсатор	50V, ≥6800мкФ	80-90%
Резисторная нагрузка	6Ω/50W	70-75%

Дополнительно используют стабилизаторы PWM-типа с частотой преобразования свыше 200 Гц, не воспринимаемой человеческим зрением. Для комплексного решения рекомендуется проверка качества массы кузова и состояния генератора – падение напряжения ниже 13.2В провоцирует сбои даже с фильтрами.

Влияние нагрева на ресурс галогенных ламп

Высокая рабочая температура галогенных ламп (до 300°C на колбе) является фундаментальным условием "галогенного цикла": испарившийся вольфрам реагирует с галогенами в заполняющем газе, а затем повторно осаждается на нить накаливания, замедляя её истончение. Нарушение температурного баланса напрямую влияет на скорость деградации нити и герметичности лампы.

Локальный перегрев колбы выше проектного диапазона провоцирует ускоренное испарение вольфрама, который не успевает полностью регенерироваться. Одновременно термоциклические нагрузки при частых включениях/выключениях создают микротрещины в кварцевом стекле и местах пайки электродов. Это ведёт к преждевременному потемнению колбы, утечке буферного газа и окончательному обрыву нити.

Ключевые факторы деградации

Температурный дисбаланс: Недостаточный нагрев (короткие поездки) прерывает цикл регенерации, перегрев (грязные фары, плохой теплоотвод) ускоряет испарение вольфрама.
Вибрации при нагреве: Разогретая нить становится пластичнее. Микровибрации на неровных дорогах вызывают её деформацию и ускоренный излом.
Окисление контактов: Высокая температура в цоколе окисляет контактные группы. Увеличенное переходное сопротивление создаёт зоны перегрева у основания нити.

Фактор перегрева	Последствие для лампы	Влияние на ресурс
Загрязнение фары/плафона	Снижение теплоотвода, локальный перегрев колбы	Сокращение до 40%
Частые включения (городской цикл)	Термоудары, трещины кварца	Сокращение до 35%
Повышенное напряжение бортовой сети	Экспоненциальный рост температуры нити	Сокращение до 60%

Критический параметр – стабильность температуры колбы. Резкие перепады (попадание воды на разогретую фару, снег) вызывают растрескивание кварца из-за неравномерного теплового расширения. Для продления срока службы необходимо обеспечивать чистоту оптики и исправность системы охлаждения фары.

Модернизация системы освещения старого авто

Старые автомобили часто страдают от недостаточной яркости фар, вызванной деградацией проводки, окислением контактов и устаревшими технологиями ламп накаливания. Это не только снижает комфорт вождения в темное время суток, но и создает реальные риски безопасности из-за ограниченной видимости дорожной обстановки.

Ключевые направления модернизации включают замену штатных ламп на современные аналоги, установку дополнительных реле для подачи полноценного напряжения, обновление электропроводки и коррекцию светораспределения. Особое внимание следует уделить подбору совместимых компонентов, не нарушающих конструктивные особенности фар и юридические требования к световым приборам.

Практические шаги и решения

Замена ламп:
- Светодиодные (LED) лампы: Обеспечивают яркость до 300% выше галогенных при меньшем энергопотреблении. Требуют проверки совместимости с рефлектором.
- Улучшенные галогены (+100%): Бюджетная альтернатива со стандартным цоколем, но с усиленным световым потоком.
Модернизация электропитания:
Установка реле напрямую от аккумулятора с предохранителем. Медные провода сечением 1.5-2.5 мм² заменяют старую проводку, устраняя падение напряжения до 2-3В на контактах.
Оптимизация оптики:
- Полировка рассеивателей для устранения помутнений.
- Корректировка угла наклона фар по ГОСТ Р 51709-2001.

Компонент	Проблема старых систем	Эффект модернизации
Штатная проводка	Окисление, тонкие провода	Стабильное напряжение 13.8В на лампах
Реле/выключатели	Выгорание контактов	Разгрузка штатных переключателей
Лампы H4	Световой поток ~1000 лм	До 3500 лм (LED) без перегрева

При переходе на светодиоды критично использовать лампы с корректным расположением нити накала, имитирующим галогенный источник света. Несоответствие геометрии приводит к "ослепляющему" рассеиванию пучка, что недопустимо по ПДД. Для сложных случаев рекомендуются комплекты с линзованной оптикой заводской сборки.

Конструктивные отличия ламп H1, H7, H11

Лампа H1 оснащена единственной нитью накаливания и фокусирующим колпачком. Цоколь выполнен из пластика с одним штекерным контактом и боковым фиксатором-пружиной. Корпус герметизирован через металлический ободок, что обеспечивает защиту от загрязнений.

Лампа H7 также имеет одну нить накаливания, но отличается отсутствием колпачка. Цоколь пластиковый с тремя штекерными контактами треугольной формы и проволочным фиксатором-зажимом. Герметизация достигается за счет резинового уплотнителя на задней части колбы.

Ключевые различия в конструкции

Параметр	H1	H7	H11
Количество контактов	1	3	2
Фиксатор	Боковая пружина	Проволочный зажим	Пластиковый паз
Герметизация	Металлический обод	Резиновое кольцо	Резиновая манжета

Лампа H11 конструктивно схожа с H7, но имеет два контакта вместо трёх и усиленную резиновую манжету для влагозащиты. Цоколь пластиковый с пазовым фиксатором, исключающим неправильную установку. Отсутствие колпачка у H7 и H11 обеспечивает более широкий световой поток, но требует точной фокусировки в рефлекторе.

Основные различия в применении:

H1: преимущественно дальний свет (реже противотуманные фары)
H7: ближний/дальний свет (в двухфарных системах)
H11: противотуманные фары и ближний свет (в отдельных моделях)

Диагностика цепи питания фары

Проверку начинают с визуального осмотра разъемов лампы и реле на предмет окисления, оплавления или механических повреждений. Убедитесь в отсутствии перегоревшего предохранителя, отвечающего за цепь ближнего/дальнего света фар, используя мультиметр в режиме прозвонки или контрольную лампу.

При исправном предохранителе исследуют реле фары: подают управляющее напряжение на его катушку для проверки срабатывания контактов. Если реле функционирует, переходят к анализу целостности проводки от блока предохранителей к фаре, уделяя внимание участкам возле поворотных кулаков и в местах возможного перетирания.

Последовательность проверки напряжения

Следующие шаги выполняются мультиметром в режиме измерения постоянного напряжения (DC 20V):

Измерьте напряжение на контактах разъема фары при включенном свете.
Сравните полученное значение с номинальным напряжением АКБ (12-14В).
При отсутствии напряжения проверьте «массу» цепи: подключите щуп мультиметра к минусовой клемме АКБ, второй щуп – к корпусному контакту разъема фары.

Проблема	Возможная причина
Нет напряжения на разъеме	Обрыв провода, неисправность реле, коррозия контактов
Напряжение ниже 11В	Плохой контакт «массы», высокое сопротивление цепи

При обнаружении обрыва прозвоните провода от разъема фары до блока предохранителей. Проверьте исправность выключателя света на рулевой колонке и целостность управляющего сигнала на реле. Для сложных случаев используйте электросхему автомобиля.

Параметры цветовой температуры для фар

Цветовая температура автомобильных фар измеряется в Кельвинах (K) и определяет визуальный оттенок светового потока. Диапазон для современных источников освещения варьируется от теплого желтоватого до холодного голубовато-белого свечения, напрямую влияя на восприятие дорожной ситуации водителем.

Оптимальные значения для головного света лежат в промежутке 3500K-6000K, где ниже 4300K преобладают желтые тона (галогенные лампы), а выше – нейтральный белый (ксенон/HID) или голубоватый оттенок (некоторые LED/матричные системы). Превышение 6500K создает избыточную синеву, снижающую контрастность в дождь или туман.

Ключевые характеристики

Распространенные стандарты цветности:

3200K-3500K: Теплый желтый свет (устаревшие галогены)
4300K-5000K: Естественный белый (стандарт для ксенона и LED)
5500K-6000K: Холодный белый с легкой голубизной (премиум LED)
>6500K: Ярко-голубой (не соответствует ПДД в большинстве стран)

Нормативные требования по регионам:

ЕЭК / ГОСТ Р	Допускает 4300K-6000K
США (SAE/DOT)	Разрешено до 6500K
Япония (JIS)	Жесткое ограничение: 4300K-6000K

Важно: Субъективное восприятие «яркости» при >5000K часто не соответствует реальной светоотдаче. Чрезмерно холодный свет (свыше 6000K) вызывает усталость глаз и увеличивает бликование в непогоду.

Ограничения для ламп в ксеноновых фарах

Ксеноновые фары требуют строгого соответствия ламп установленным техническим параметрам. Использование несертифицированных или неподходящих ламп приводит к нарушению светораспределения, создавая риски ослепления встречных водителей и ухудшения видимости.

Эксплуатация ламп с несоответствующими характеристиками мощности или цветовой температуры провоцирует перегрев оптики, повреждение блоков розжига и ошибки бортовой электроники. Это влечет за собой не только выход системы из строя, но и юридические последствия при проверках.

Ключевые нормативные и технические ограничения

Тип лампы: Разрешены исключительно лампы категории D (D1S, D1R, D2S, D2R, D3S, D4S и т.д.), разработанные для ксеноновых фар конкретной конструкции.
Мощность: Стандартная мощность – 35W. Лампы на 55W запрещены из-за перегрева и риска расплавления отражателей/рассеивателей.
Цветовая температура: Допустимый диапазон – 4300K (желтовато-белый) до 6000K (чисто белый). Лампы с температурой выше 6000K (голубые/фиолетовые) запрещены как неэффективные в плохую погоду и ослепляющие.

Требование	Разрешенные значения	Последствия нарушения
Сертификация (Е-маркировка)	Обязательное наличие утвержденного кода (на колбе лампы)	Недопуск ТО, штрафы
Наличие автокорректора фар	Обязательно для всех ксеноновых фар	Ослепление встречного транспорта
Омыватель фар	Обязателен (при мощности >2000 люмен)	Загрязнение линз снижает эффективность

Юридические ограничения напрямую связаны с безопасностью: установка ксенона в фары, не предназначенные для него конструктивно (обычно маркируются "DRL" или "HCR"), является основанием для штрафа и аннулирования допуска ТС к эксплуатации. Корректная работа системы возможна только при комплексном соответствии лампы, фары и вспомогательных систем (корректор, омыватель).

Выбор ламп для длительных поездок

При продолжительных ночных рейсах критична не только яркость, но и качество светового потока. Лампа должна обеспечивать равномерное освещение дорожного полотна без слепящих зон, снижая нагрузку на зрение водителя. Устойчивость к вибрациям и перепадам температур напрямую влияет на безотказность в условиях многочасового движения.

Энергоэффективность играет ключевую роль для предотвращения перегрузки бортовой сети при одновременной работе фар, навигации и других приборов. Долговечность элементов определяет частоту замены, что особенно важно при эксплуатации на дальних маршрутах с ограниченным доступом к сервисам.

Критерии выбора

Параметр	Рекомендации	Примеры ламп
Тип и технология	LED или ксенон (HID) с цветовой температурой 4500-5500K	Philips Ultinon LED, Osram Night Breaker Laser
Яркость	Не менее 1500 люмен для ближнего света	+100% к стандартным галогенным лампам
Ресурс работы	От 2000 часов для галогенных, от 30000 часов для LED	LongLife-серии Bosch, GE Megalight Ultra
Устойчивость	Усиленная нить накала, защита от влаги	IP67 для LED-блоков, кварцевое стекло

Дополнительные требования:

Точная фокусировка пучка – предотвращает ослепление встречного транспорта
Совместимость с системами автоматического корректора света
Сертификация ECE (европейский стандарт) или DOT (американский)

При установке LED в фары, рассчитанные на галоген, обязательна проверка корректности светотеневой границы. Некорректный монтаж приводит к снижению эффективности на 40-60%, увеличивая риски в утомительных ночных условиях.

Протоколы управления матричным светом

Матричные фары требуют высокоскоростной и точной передачи данных между управляющим блоком (ECU), датчиками (камеры, радары) и световыми модулями для реализации адаптивного освещения. Основная задача протоколов – обеспечить синхронизацию работы сотен светодиодов в режиме реального времени с учетом дорожной обстановки.

Современные системы используют специализированные цифровые интерфейсы, заменяющие аналоговые шины управления. Ключевые требования включают помехоустойчивость, детерминированность задержек и поддержку топологии "ведущий-ведомый" для каскадного подключения модулей.

Распространенные промышленные стандарты

CAN FD (Controller Area Network Flexible Data-Rate): Базовый протокол для команд от ECU к фаре с пропускной способностью до 5 Мбит/с. Используется для общих режимов работы (дальний/ближний свет).
Ethernet Automotive (100BASE-T1): Высокоскоростная шина (100 Мбит/с) для передачи данных с камер и обработки сложных сценариев освещения.
SPI (Serial Peripheral Interface): Локальное управление драйверами светодиодов внутри фары с синхронной передачей тактовых сигналов.

Протокол	Скорость передачи	Тип данных	Топология
CAN FD	2-5 Мбит/с	Командные пакеты	Шина
100BASE-T1	100 Мбит/с	Видео/карты освещения	Звезда
SPI	>50 Мбит/с	Битовые маски LED	Мастер-слейв

Критический параметр – латентность (задержка реакции). Для динамического затемнения объектов (пешеходы, знаки) она не должна превышать 50 мс. Протоколы высшего уровня (AUTOSAR Adaptive) включают механизмы приоритезации пакетов и резервирования каналов.

Развитие направлено на интеграцию с системами V2X (Vehicle-to-Everything), где данные о геометрии дороги и препятствиях поступают из облачных сервисов, требуя криптозащиты в протоколах типа IEEE 802.1AE MACsec.

Коррекция угла установки фар после замены

При замене автомобильной лампы даже незначительное смещение отражателя или корпуса фары относительно исходного положения неизбежно влияет на светораспределение. Неоткорректированный пучок света создаёт опасные ситуации: ослепляет встречных водителей либо недостаточно освещает дорожное полотно в тёмное время суток.

Точная регулировка выполняется на специальном стенде с оптическим измерителем, имитирующем реальную загрузку автомобиля. Процедура требует соблюдения трёх ключевых условий: ровная площадка, исправная подвеска транспортного средства и корректное давление в шинах согласно техпаспорту.

Этапы выполнения регулировки

Подготовка авто: водительское сиденье загружается балластом (обычно 70-75 кг), бак заполняется топливом ≥50%, в багажнике размещается имитация стандартного груза.
Позиционирование: автомобиль устанавливается перпендикулярно экрану с разметкой на расстоянии 5-10 метров (точное значение указано в мануале модели).
Калибровка: регулировочными винтами на корпусе фар добиваются совпадения световых пятен с контрольными метками по горизонтали и вертикали.

Параметр	Норматив для ближнего света	Последствия нарушения
Вертикальный угол	1.0-1.5% наклона вниз	Ослепление встречных/ухудшение видимости
Горизонтальный угол	Параллельно оси авто ±0.2%	Асимметрия освещённости полосы

Важно: Для машин с адаптивным освещением или системой автовыравнивания фар требуется дополнительная активация калибровки через диагностический сканер. Ручная регулировка в этом случае лишь предварительный этап перед программной настройкой блоком управления.

Признаки неисправности реле освещения

Реле освещения играет ключевую роль в управлении работой фар, габаритов и других световых приборов автомобиля. Его выход из строя приводит к частичной или полной потере функциональности системы наружного освещения, что создаёт серьёзные риски при движении в тёмное время суток.

Определить неисправность реле можно по характерным симптомам, проявляющимся в работе светотехники. Своевременное выявление этих признаков позволяет избежать опасных ситуаций на дороге и предотвратить более сложные поломки в электроцепи.

Основные симптомы неисправности

На проблемы с реле освещения указывают следующие отклонения в работе фар и других световых приборов:

Полное отсутствие света – фары ближнего/дальнего света, габаритные огни или задние фонари перестают включаться при активации соответствующего переключателя на панели.
Самопроизвольное отключение света во время движения без действий водителя, часто сопровождающееся характерным щёлкающим звуком из монтажного блока.
Нестабильная работа фар – мерцание, периодическое снижение яркости или хаотичное переключение между режимами без использования подрулевого переключателя.
Одновременное включение ближнего и дальнего света при попытке активировать только один из режимов.
Постоянно горящие лампы даже после выключения зажигания и извлечения ключа из замка.

Дополнительные индикаторы проблемы:

Отсутствие характерного щёлчка при включении света (звук срабатывания контактов реле).
Появление запаха горелой пластмассы или озона в районе монтажного блока с реле.
Видимое почернение, оплавление корпуса реле или его разъёма.

Последствия игнорирования неисправности:

Симптом	Риск
Отказ света	Авария из-за плохой видимости
Постоянно горящие лампы	Разряд АКБ, перегрев проводки
Короткие замыкания	Повреждение блока предохранителей, возгорание

Важно: При возникновении перечисленных признаков необходимо проверить состояние реле (визуально и заменой на заведомо исправное), контактов в разъёме и целостность предохранителей соответствующей цепи. Эксплуатация автомобиля с неработающей системой освещения запрещена ПДД.

Нюансы замены ламп в блок-фарах

Тип лампы критичен: H1, H7, D2S и другие различаются цоколями и характеристиками. Использование неподходящей модели приведёт к некорректной работе или повреждению фары. Всегда сверяйтесь с маркировкой старой лампы или руководством автомобиля перед покупкой.

Запрещено касаться кварцевой колбы галогенных ламп голыми пальцами: жировые следы вызывают локальный перегрев и растрескивание. Работайте в чистых перчатках или используйте салфетку, удерживая лампу только за цоколь. При случайном контакте тщательно протрите колбу спиртом.

Ключевые этапы замены

Перед работами всегда отсоединяйте клемму «минус» аккумулятора для предотвращения короткого замыкания. Дождитесь остывания фары после поездки во избежание ожогов.

Демонтаж защитного кожуха: Осмотрите тыльную часть фары на предмет фиксаторов (защёлки, винты). Не применяйте чрезмерное усилие – пластиковые крепления хрупкие.
Извлечение разъёма: Отсоедините электрический коннектор, нажав на фиксатор. Не тяните за провода!
Снятие старой лампы: Освободите пружинный или проволочный фиксатор. Извлекайте лампу строго по траектории установки, без перекоса.

Проверьте герметичность после установки новой лампы: защитный кожух должен плотно прилегать, иначе внутрь фары проникнет влага и пыль. Включите свет для контроля работоспособности до сборки всех элементов.

Ошибка	Последствие
Установка лампы без перчаток	Сокращение срока службы, вздутие колбы
Нарушение положения пружинного фиксатора	Вибрация, потеря контакта, фокусировка света
Неполная посадка уплотнителя кожуха	Конденсат на внутренней поверхности фары

Тесты ламп на вибрационную стойкость

Вибрационные испытания моделируют реальные нагрузки, возникающие при движении автомобиля по неровным дорогам, работе двигателя и систем подвески. Цель тестов – выявить уязвимости конструкции лампы: деформацию нити накаливания, нарушение контактов в цоколе, повреждение корпуса или колбы.

Методика испытаний регламентируется стандартами (например, ISO 9022-3 или ГОСТ 28205-89) и включает воздействие вибраций в трёх взаимно перпендикулярных осях. Параметры теста (частота, амплитуда, длительность) зависят от типа лампы и её расположения в автомобиле (фары, салона, подсветка номера).

Ключевые аспекты испытаний

Диапазон частот: Обычно от 10 Гц до 2000 Гц для имитации разных источников вибрации.
Тип нагрузки: Синусоидальная (постоянная частота) или случайная (широкополосный шум, близкий к реальным условиям).
Критерии оценки: Отсутствие механических повреждений, сохранение светового потока и стабильности работы после теста.

Параметр	Типичные значения для фар	Примечания
Частотный диапазон	10-500 Гц	Может расширяться для спецтехники
Ускорение	5-30 g (м/с²)	Зависит от зоны установки лампы
Длительность	2-100 часов на ось	Циклическое воздействие

Несоответствие требованиям вибростойкости приводит к преждевременному перегоранию, мерцанию или полному отказу лампы. Особенно критично это для галогенных и ксеноновых ламп, где точное положение дуги/нити напрямую влияет на безопасность освещения дороги.

Оптические искажения при установке LED

При замене галогенных ламп на LED-аналоги в автомобильных фарах часто возникают оптические искажения, обусловленные различиями в физических характеристиках источников света. Галогенные лампы излучают свет равномерно по всей нити накаливания, тогда как светодиоды генерируют его точечно из кристаллов, расположенных на плоскости. Это принципиальное отличие приводит к нарушению работы отражателя или проектора фары, рассчитанного под сферическое свечение.

Типичные проявления включают неравномерную светотеневую границу пучка, появление темных зон или ярких пятен на дорожном покрытии, а также слепящий эффект для встречных водителей. Особенно критично смещение светового центра относительно фокусной точки оптической системы – даже отклонение на 1-2 мм способно вызвать рассеивание 60-70% полезного светового потока.

Ключевые факторы искажений

Основные причины дефектов освещения:

Несоответствие размеров излучающей области – площадь светящегося кристалла LED отличается от габаритов нити накаливания
Сдвиг светового центра – смещение диодов относительно штатного положения нити в горизонтальной/вертикальной плоскости
Асимметричность свечения – направленный характер излучения диодов против изотропного свечения галогенок

Параметр	Галогенная лампа	LED-модуль
Форма излучения	Объемная (3D)	Плоскостная (2D)
Точность позиционирования	±0.2 мм	±0.05 мм
Угол рассеивания	360°	110-160°

Технологические решения включают использование коллиматорных линз для преобразования точечного света в параллельные лучи и позиционирующих адаптеров, компенсирующих геометрические несоответствия. Для сертифицированных LED-ламп обязательна установка диодов в точках эквивалентных нити накала – это обеспечивает соответствие светораспределения стандартам ECE R37.

Замена лампы подсветки номерного знака

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, зафиксирован ручным тормозом, а ключ зажигания извлечён. Приготовьте новую лампу соответствующего типа (обычно W5W или T10), чистые перчатки и тонкую крестовую отвёртку.

Откройте багажник или дверь задка для доступа к внутренней панели, скрывающей крепления плафона подсветки. Аккуратно снимите декоративную заглушку вокруг плафона, поддев её пластиковой картой или монтажной лопаткой, чтобы избежать царапин на краске.

Процесс демонтажа и установки

Выкрутите два винта крепления плафона подсветки крестовой отвёрткой.
Потялите плафон на себя, освобождая фиксаторы из пазов кузова.
Извлеките перегоревшую лампу из патрона, нажав на цоколь и повернув против часовой стрелки.
Проверьте контакты патрона на окисление – при необходимости зачистите их мелкой наждачной бумагой.

Установите новую лампу в патрон до характерного щелчка, избегая контакта пальцев с колбой (жировые следы сокращают срок службы). Совместите плафон с посадочным местом, защёлкните фиксаторы и заверните крепёжные винты без перетяжки. Убедитесь в отсутствии зазоров между плафоном и кузовом.

Типичные ошибки	Последствия
Применение лампы нештатной мощности	Оплавление плафона или короткое замыкание
Установка плафона с перекосом	Попадание влаги внутрь узла

После монтажа включите габаритные огни для проверки работы подсветки. При неравномерном свечении или мерцании повторно снимите плафон и проверьте плотность посадки лампы в патроне. Регулярная замена парных ламп (да если одна перегорела) обеспечивает симметричную подсветку номерного знака.

Особенности подключения дополнительных ламп

Главная сложность при установке дополнительных фар или противотуманок заключается в необходимости соблюдения электрических параметров штатной сети автомобиля. Превышение допустимой нагрузки на генератор или проводку чревато перегревом, короткими замыканиями и выходом из строя электрооборудования. Обязательным условием является точный расчет суммарной мощности новых ламп и сравнение с запасом по току в цепи, к которой планируется подключение.

Для безопасной интеграции всегда требуется отдельный силовой кабель, проложенный напрямую от аккумулятора через предохранитель, и управляющее реле. Сечение проводов подбирается в соответствии с мощностью ламп: например, для пары светодиодных фар (2×30 Вт) достаточно 1.5 мм², а для ксеноновых (2×55 Вт) уже требуется 2.5–4 мм². Защитный автомат устанавливается как можно ближе к плюсовой клемме АКБ.

Ключевые требования

Изоляция соединений: Герметичные клеммы и термоусадка обязательны в зонах контакта с влагой.
Заземление: Короткий провод «массы» крепится непосредственно к кузову на очищенный от краски участок.
Коммутация: Управляющий сигнал для реле берется только с штатного переключателя освещения через предохранитель.

Тип лампы	Рекомендуемое сечение кабеля (мм²)	Номинал предохранителя (А)
Светодиодная (до 40 Вт)	1.0–1.5	10
Галогенная (55 Вт)	1.5–2.0	15
Ксеноновая (70 Вт и выше)	2.5–4.0	20–30

Физический монтаж корпусов фар требует жесткой фиксации без вибрации. Угол наклона регулируется согласно ПДД: ближний свет – не выше 1% от расстояния до экрана при замере на 10 м. Для проверки схемы перед постоянной укладкой проводов выполняется тестовое включение через временные соединения.

Методы восстановления контактов в патроне

Контакты в патроне автомобильной лампы подвержены окислению, коррозии и деформации из-за вибраций, перепадов температур и электрического искрения. Нарушение соединения приводит к прерывистой работе лампы, снижению яркости или полному отказу освещения.

Восстановление контактов требует обесточивания цепи и демонтажа патрона. Перед работами необходимо очистить поверхность от грязи и визуально оценить степень повреждения: наличие нагара, искривление лепестков или коррозионные поражения.

Практические способы ремонта

Механическая очистка: удаление окислов и нагара мелкозернистой наждачной бумагой (№400-600), стирательным ластиком или специальным контактным очистителем. После обработки поверхности обезжириваются изопропиловым спиртом.
Коррекция геометрии: подгибание деформированных контактных лепестков тонкогубцами для обеспечения плотного прилегания к цоколю лампы. Требует аккуратности во избежание поломки элементов.
Нанесение токопроводящего покрытия: применение графитовой смазки или аэрозоля с медными/серебряными частицами после очистки. Состав заполняет микротрещины и предотвращает повторное окисление.
Лужение контактов: пайка оловянно-свинцовым припоем с использованием флюса для сильно корродированных участков. Требует предварительного прогрева и навыков работы с паяльником.
Замена контактной группы: установка новых клемм или лепестков при невозможности восстановления. Необходим подбор идентичных элементов по размеру и материалу.

Выбор ламп для салона автомобиля

Правильный подбор ламп для салонного освещения влияет на комфорт и функциональность пространства. Основные зоны освещения включают плафон над передними сиденьями, подсветку бардачка, багажного отделения и ножные пространства.

Ключевые критерии выбора – тип цоколя, мощность, цветовая температура и технология источника света. Несоответствие параметров может привести к перегреву проводки или недостаточной яркости.

Параметры выбора

При замене учитывайте следующие характеристики:

Цоколь: Распространённые типы – C5W (штифтовой), W5W (T10) и DE3022 (фланцевый). Проверьте маркировку старой лампы.
Мощность: Обычно 5-10 Вт. Превышение значения, указанного производителем авто, опасно перегревом плафона.
Цвет свечения: Тёплый белый (2700-3500K) создаёт уют, холодный белый (5000-6000K) улучшает чёткость видимости.

Технология	Преимущества	Недостатки
Галогенные	Низкая цена, простота замены	Нагрев, меньший срок службы
Светодиодные (LED)	Энергоэффективность, долговечность, отсутствие нагрева	Высокая стоимость, возможна необходимость резисторов для CAN-шины

Важно: LED-лампы требуют проверки совместимости с бортовой электроникой. Некорректная установка может вызвать ошибки в системе. Для сложных случаев используйте модели с встроенным стабилизатором.

Перед покупкой сверьтесь с руководством по эксплуатации автомобиля или используйте онлайн-каталоги по VIN-коду. Для точечной подсветки (карты, бардачок) подойдут лампы минимальной мощности, тогда как основной плафон требует более ярких источников.

Требования к лампам заднего хода

Лампа заднего хода выполняет критически важную сигнальную функцию, информируя других участников дорожного движения о маневре автомобиля задним ходом. Ее работа должна быть безупречной и соответствовать строгим нормам для обеспечения безопасности.

Основные требования к лампам заднего хода регламентируются национальными и международными стандартами, такими как Правила ЕЭК ООН (в частности, №6 и №48) и FMVSS 108 в США, а также национальными ПДД. Эти документы устанавливают четкие параметры.

Ключевые технические и функциональные требования

Цвет излучения: Обязательным является исключительно белый цвет. Никакие оттенки желтого, красного или другого цвета не допускаются. Это необходимо для однозначной идентификации сигнала.

Интенсивность света (Сила света): Лампа должна обеспечивать достаточную, но не ослепляющую яркость. Минимальные и максимальные значения силы света строго нормируются. Обычно это:

Минимум: От 25 до 60 кандел (кд) в зависимости от стандарта и типа транспортного средства.
Максимум: Как правило, не более 200-300 кд, чтобы избежать ослепления водителей сзади, особенно в темное время суток.

Геометрия луча и угол видимости: Световой пучок должен быть направлен преимущественно назад и вниз, освещая путь позади автомобиля. Углы, в пределах которых сигнал должен быть виден другим участникам движения (обычно по горизонтали и вертикали), четко определены в стандартах.

Надежность и долговечность: Лампы должны быть устойчивы к вибрациям, перепадам температур, влажности и другим неблагоприятным факторам автомобильной эксплуатации. Предъявляются требования к среднему сроку службы.

Автоматическое включение/выключение: Лампа заднего хода должна включаться автоматически и только при включении передачи заднего хода в коробке передач. Ее работа не должна зависеть от включения габаритных огней или фар ближнего света. Выключение также должно происходить автоматически при переводе селектора КПП из положения заднего хода.

Защита от ложного срабатывания: Конструкция системы должна исключать возможность случайного включения лампы заднего хода, например, при нейтральном положении селектора КПП или при движении вперед.

Количество и расположение: На автомобиле должна быть установлена как минимум одна лампа заднего хода. Чаще всего она располагается в заднем блок-фаре с левой или правой стороны, либо по центру. На некоторых моделях (особенно крупных) могут устанавливаться две лампы. Расположение должно обеспечивать хорошую видимость сигнала.

Сравнение ключевых параметров по основным стандартам:

Параметр	ЕЭК ООН №6 / №48	FMVSS 108 (США)
Цвет	Белый	Белый
Минимальная сила света (кд)	60 кд (мин. для M1*) 25 кд (мин. для других)	500 кд (макс. в любой точке) 300 кд (макс. в 90% точек) 75 кд (мин. в любой точке)
Максимальная сила света (кд)	Нет прямого максимума (ограничено углами видимости)	См. минимумы выше (фактически ограничено)
Углы видимости (гориз./верт.)	45° влево/вправо; 15° вверх/20° вниз (или 10° вверх/10° вниз)	45° влево/вправо; 15° вверх/5° вниз
Автоматическое включение	Обязательно	Обязательно

*M1 - Транспортные средства, используемые для перевозки пассажиров и имеющие, помимо места водителя, не более восьми мест для сидения.

Юридическое соответствие: Установка и использование ламп заднего хода, не соответствующих действующим в регионе эксплуатации стандартам (Правилам ЕЭК ООН, FMVSS, национальным ГОСТ/ТР ТС), является нарушением. Это может привести к штрафам и признанию транспортного средства неисправным, запрету его эксплуатации, а также повышает риск ДТП из-за неправильной сигнализации маневра.

Деградация светодиодных чипов со временем

Основной причиной деградации светодиодных чипов в автомобильных лампах является тепловое воздействие. Несмотря на эффективное теплоотведение в современных конструкциях, часть энергии неизбежно преобразуется в тепло. Постоянный перегрев кристалла приводит к дефектам в полупроводниковой структуре и люминофоре, снижая интенсивность светового потока. Особенно критичен этот процесс при частой эксплуатации в режиме коротких поездок, когда лампа не успевает остыть.

Электрохимические процессы в материалах чипа также ускоряют старение. Микроскопические примеси в полупроводниковых слоях под действием высоких токов провоцируют образование "темных пятен", локально снижающих светоотдачу. Одновременно деградирует оптический силикон, покрывающий кристалл: под УФ-излучением он мутнеет, рассеивая свет и изменяя цветовую температуру.

Ключевые последствия деградации

Снижение светового потока до 30% от первоначального значения за 3-5 лет
Сдвиг цветовой температуры в сторону холодного спектра из-за выгорания люминофора
Появление неравномерного свечения с тёмными зонами на матричных модулях

Фактор влияния	Результат деградации	Временной период
Температура p-n перехода >85°C	Распад люминофорного слоя	2-3 года
Пиковые токи при включении	Деградация электродов	1-2 года
Влажность в корпусе	Коррозия золотых нитей-бонд	4-5 лет

Производители компенсируют деградацию избыточным запасом яркости на 20-25% при производстве. Однако в бюджетных лампах с пассивным охлаждением процесс ускоряется из-за применения нестабильных люминофоров. Наиболее устойчивы чипы с керамической подложкой и квантовыми точками, сохраняющие 95% светоотдачи после 10 000 часов работы.

Контроль деградации осуществляется через системы термодатчиков в премиальных фарах, динамически регулирующих ток. Для диагностики старения рекомендуется ежегодно сравнивать освещённость фар на белой стене: разница в яркости левой и правой лампы более 15% указывает на критичный износ одного из чипов.

Хранение автомобильных ламп: правила

Соблюдение правил хранения автоламп существенно влияет на их срок службы и работоспособность. Неправильные условия могут привести к преждевременному выходу из строя даже качественных изделий.

Основные принципы базируются на защите от внешних факторов: механических повреждений, влажности, перепадов температур и прямого солнечного света. Следует строго избегать контакта колб с маслами, топливом или агрессивными химическими веществами.

Ключевые рекомендации

Оригинальная упаковка: Сохраняйте заводскую коробку, обеспечивающую защиту от ударов и пыли.
Защита от влаги: Используйте сухие помещения с относительной влажностью не выше 60%.
Температурный режим: Оптимальный диапазон: от +5°C до +25°C. Избегайте заморозки галогенных ламп.
Безопасное расположение: Складируйте в недоступных для детей местах, вдали от вибраций.

Особенности по типам ламп

Тип лампы	Риски при нарушении хранения	Специфика
Галогенные	Окисление цоколя, повреждение колбы	Не прикасайтесь к стеклу голыми руками (остатки жира вызывают перегрев)
Светодиодные (LED)	Деградация чипов, коррозия контактов	Требуют защиты от статического электричества
Ксеноновые	Разгерметизация колбы, повреждение электродов	Запрещено хранение вблизи источников УФ-излучения

Важно: Проверяйте лампы на целостность перед установкой. Наличие конденсата внутри колбы, сколы или темные пятна на контактах – признаки брака, вызванного неправильным хранением.

Адаптеры для нестандартных цоколей

Необходимость в адаптерах возникает при замене ламп в старых или редких автомобилях, где производители использовали уникальные типы цоколей, снятые с производства. Без переходников установка современных аналогов становится невозможной, что приводит к длительному поиску оригинальных деталей или дорогостоящей модернизации фар.

Адаптеры представляют собой компактные переходные элементы, которые физически и электрически соединяют несовместимые цоколи. Они позволяют интегрировать энергоэффективные светодиодные или галогенные лампы стандарта H4, H7, BA9S в устаревшие патроны типа P45t, SV8.5 или крестообразные конструкции, сохраняя корректный фокус света.

Ключевые особенности и применение

Материал изготовления: Термостойкий пластик или керамика, выдерживающий нагрев до 200°C.
Электрическая безопасность: Встроенные клеммы исключают короткое замыкание, а изоляция предотвращает окисление контактов.
Типовые решения:
- Адаптеры P45t → H4 для классических Volkswagen, BMW 80-90х годов
- Переходники SV8.5 → H7 в французских моделях (Peugeot 405, Citroën XM)
- Универсальные наборы с регулируемыми лепестками для экзотических цоколей

Критически важно проверять соответствие мощности лампы и допустимой нагрузки адаптера. Некачественные переходники перегреваются, деформируют патрон или приводят к расплавлению проводки. Для сложных случаев (например, двухнитевые лампы в противотуманных фарах) требуются адаптеры с распиновкой проводов.

Правила утилизации перегоревших автомобильных ламп

Основная масса автомобильных ламп (галогенные, светодиодные) не содержит токсичных компонентов и подлежит утилизации как бытовые отходы. Однако их стеклянные колбы требуют аккуратного обращения во избежание травм при транспортировке.

Исключение составляют ксеноновые (газоразрядные) лампы, содержащие соединения ртути. Они классифицируются как опасные отходы I–II класса и категорически запрещены к выбрасыванию в обычные мусорные контейнеры.

Порядок действий

Идентификация типа лампы:
- Ксеноновые лампы маркируются символами D1R, D1S, D2R, D2S, D3R, D3S, D4R, D4S.
- Галогенные/светодиодные не имеют специальной маркировки опасности.
Упаковка:
- Ксеноновые лампы: герметичный контейнер (оригинальная упаковка или плотный пластиковый пакет).
- Обычные лампы: упаковка, предотвращающая повреждение стекла (картон, плотная бумага).

Сдача в специализированные пункты:

Тип лампы	Пункты приёма
Ксеноновые	Стационарные экопункты Сервисные центры автопроизводителей Организации с лицензией на утилизацию ртутьсодержащих отходов
Галогенные/Светодиодные	Контейнеры для стекла на сортировочных станциях Пункты приёма вторсырья

Важно! Нарушение правил утилизации ксеноновых ламп влечёт административную ответственность согласно ст. 8.2 КоАП РФ (штраф до 250 000 руб. для юрлиц). Информацию о легальных пунктах приёма предоставляют региональные экологические службы.

Список источников

Для подготовки материала использовались специализированные технические издания и нормативные документы, регламентирующие требования к автомобильному освещению.

Основные данные получены из официальных спецификаций производителей осветительных элементов и актуальных стандартов безопасности.

ГОСТ Р 41.112-2017: Единообразные предписания, касающиеся официального утверждения ламп накаливания для автотранспорта
SAE J1383: Performance Requirements for Motor Vehicle Headlamps (апрель 2010)
Технические каталоги ведущих производителей: Philips Automotive Lighting, Osram, Koito
Учебное пособие: Светотехника и электрооборудование транспортных средств (под ред. В.А. Сидорова)
Статья: Эволюция автомобильных источников света в журнале "Автосветотехника" (№3, 2022)
ECE Regulation No. 37: Uniform provisions concerning the approval of filament lamps for use in approved lamp units
Патенты на конструкции галогенных и светодиодных ламп (RU 2683574, EP 3054185)
