Лампы H4 - особенности ближнего и дальнего света для автомобиля

Статья обновлена: 18.08.2025

Безопасное движение в темное время суток напрямую зависит от эффективности автомобильного освещения.

Лампа H4 является ключевым элементом головного света многих транспортных средств, объединяя в одной колбе две функциональные нити накаливания.

Одна нить отвечает за мощный дальний свет, освещающий дорожное полотно на большом расстоянии.

Вторая нить, расположенная и сфокусированная иначе, формирует асимметричный пучок ближнего света, предотвращающий ослепление встречных водителей.

Такая конструкция делает лампу H4 универсальным и компактным решением для обеспечения видимости в различных дорожных условиях.

Принцип работы: переключение между ближним и дальним светом

Лампа H4 содержит две независимые вольфрамовые нити накаливания в одном стеклянном корпусе. Нижняя нить расположена точно в фокусе отражателя и отвечает за дальний свет, формируя мощный централизованный пучок. Верхняя нить смещена от фокуса вперед и оснащена металлическим экраном – она генерирует ближний свет с асимметричным лучом, направленным вниз и вправо для предотвращения ослепления встречного транспорта.

Переключение режимов осуществляется через трехконтактный цоколь типа P43t. Центральный контакт является общим плюсом, а два боковых раздельно подключены к нитям дальнего и ближнего света. При изменении положения подрулевого переключателя реле автомобиля перенаправляет ток только на одну из нитей, обеспечивая их поочередную работу без одновременного включения.

Ключевые особенности управления

Электрическая схема: Использует двухпозиционное реле с блокировкой параллельного включения нитей
Тепловой контроль: Нить дальнего света (обычно 60-65W) отключается при перегреве быстрее, чем нить ближнего (55W)
Безопасность: При перегорании одной нити вторая сохраняет работоспособность

Параметр	Ближний свет	Дальний свет
Активация нити	Верхняя (со экраном)	Нижняя (фокусная)
Угол освещения	40° с затемнённым сектором слева	10° без ограничений
Дальность	до 60 м	150-250 м

Технические характеристики: мощность и световой поток

Мощность лампы H4 является ключевым параметром, определяющим энергопотребление и тепловую нагрузку на фару. Стандартные галогенные версии потребляют 55 Вт для ближнего света и 60 Вт для дальнего, что обусловлено разной длиной нитей накаливания и их расположением в колбе. Превышение этих значений без модернизации электропроводки и отражателей может вызвать перегрев или расплавление элементов оптики.

Световой поток измеряется в люменах (лм) и отражает количество видимого света, генерируемого лампой. Для базовых H4-ламп этот показатель составляет приблизительно 1000 лм в режиме ближнего света и 1300–1650 лм для дальнего. Эффективность определяется соотношением люмен/ватт: у стандартных галогенных моделей она достигает 18–22 лм/Вт, тогда у улучшенных версий с ксеноновым наполнением или голубым покрытием колбы – до 25–30 лм/Вт.

Сравнительные показатели популярных типов H4-ламп

Тип лампы	Мощность (Вт)	Световой поток (лм)	Эффективность (лм/Вт)
Стандартная галогенная	55/60	1000/1300	18–22
Улучшенная галогенная (+60–90%)	55/60	1600/2000	25–28
Галогенная с ксеноном (+120–150%)	55/60	2100/2500	28–32

Критически важные аспекты при выборе:

Совместимость с фарой: Превышение мощности нарушает температурный режим, приводя к помутнению отражателя или стекла.
Светораспределение: Усиление потока требует точной фокусировки во избежание ослепления встречных водителей.

Современные тренды включают:

Использование кварцевого стекла и газовых смесей (аргон/ксенон) для роста КПД без изменения мощности.
Нанесение инфракрасных отражающих покрытий на колбу, возвращающих тепло к нити накала и повышающих светоотдачу.

Сравнение галогенных H4 с другими типами ламп

Галогенные H4 лампы – классическое решение для комбинированного освещения. Они обеспечивают базовые показатели яркости (примерно 1000-1650 люмен для ближнего/дальнего света) при доступной цене и простой установке напрямую в штатную фару.

Технологические альтернативы включают ксеноновые (HID) и светодиодные (LED) аналоги в форм-факторе H4. Каждый тип имеет принципиальные отличия в физике работы, что определяет разницу в ключевых эксплуатационных характеристиках.

Ключевые отличия по параметрам

Параметр	Галоген H4	Ксенон (HID)	Светодиод (LED)
Яркость (люмен)	1000-1650	3000-3500	2000-4000+
Срок службы (часы)	450-1000	2000-5000	15 000-50 000
Энергопотребление (Вт)	55-60	35-42 (с балластом)	15-35
Цветовая температура (К)	3200-3500 (теплый желтый)	4000-6000 (белый/голубой)	5000-6500 (холодный белый)
Время полного разогрева	<1 сек	3-10 сек	Мгновенно

Особенности совместимости и безопасности:

Ксенон: Требует балласта и корректора угла наклона фар. Незаконен в штатных фарах под галоген без сертифицированного автопроизводителем комплекса (омыватель, автокорректор). Риск ослепления встречных водителей при неправильной установке.

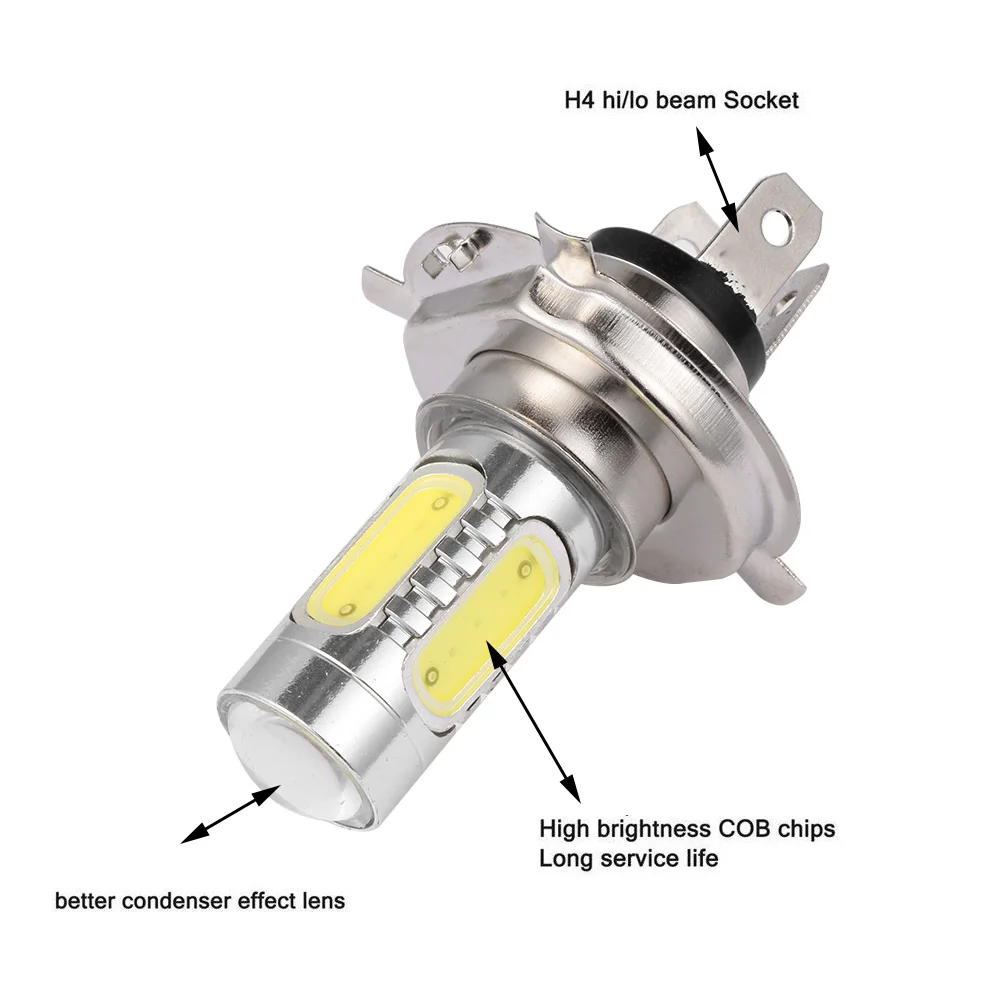

Светодиоды: Нуждаются в радиаторах/кулерах. Качественные модели имеют встроенные драйверы и точное позиционирование нити накала (COB-технологии) для корректной светотеневой границы. Многие бюджетные варианты нарушают пучок света.
Галоген H4: Полностью легальны, не требуют доработок. Светораспределение строго соответствует конструкции фары.

Экономические аспекты:

Галоген H4: Самая низкая стоимость лампы (5-20$), но частая замена увеличивает долгосрочные расходы.
Ксенон: Комплект стоит 50-200$. Высокая долговечность компенсирует цену, но установка в сервисе добавляет затрат.
Светодиоды: Цена 30-150$ за пару. Экономия на энергопотреблении и сроке службы нивелирует первоначальные вложения при условии покупки качественных моделей.

Критерии выбора: цоколь, цветовая температура, производитель

Цоколь лампы H4 строго стандартизирован – трехштырьковый разъем P43t. Совместимость гарантируется только при полном соответствии геометрии и размеров контактов. Несоответствие цоколя приведет к невозможности установки или нарушению электрического контакта.

Цветовая температура измеряется в Кельвинах (К) и определяет оттенок света. Оптимальный диапазон для автофар – 3500-5000К. Слишком низкие значения (3000К) дают желтый свет с плохой детализацией, высокие (6000К+) создают голубоватое свечение, снижающее контрастность в дождь и туман.

Диапазон температур	Особенности свечения	Рекомендации
3000-3500K	Теплый желтый свет	Лучшая проходимость сквозь туман, но слабая детализация
4000-4500K	Нейтральный белый	Оптимальная видимость и цветопередача
5000-6000K	Холодный бело-голубой	Сниженная эффективность в осадках
6500K+	Ярко-голубой	Декоративный эффект, ухудшение видимости

Производитель

Премиум-бренды (Philips, Osram, Bosch): максимальная светоотдача, точное соответствие стандартам ECE, увеличенный срок службы. Гарантируют стабильность параметров.
Средний сегмент (Narva, Hella, Tungsram): оптимальное сочетание цены и качества. Возможны отклонения в световом потоке до 10%.
Бюджетные марки: высокий риск брака, несоответствие заявленной температуре, быстрая деградация нити накала. Требуют проверки сертификатов ECE или SAE.

Обязательно проверяйте маркировку соответствия стандартам безопасности: ECE R37 для Европы или SAE/DOT для США. Отсутствие маркировки указывает на нелегальную продукцию. Предпочтение стоит отдавать ксеноновым или качественным галогенным лампам с вакуумным кварцевым колбом, предотвращающим помутнение.

Пошаговая инструкция по самостоятельной замене лампы H4

Перед началом работ убедитесь, что двигатель автомобиля заглушен, ключ зажигания извлечен, а фары выключены. Приготовьте новую лампу H4 соответствующей мощности и чистые хлопчатобумажные перчатки для защиты стеклянной колбы от жировых следов.

Откройте капот и найдите заднюю часть фары с защитным резиновым пыльником. Очистите область вокруг пыльника от грязи щеткой или сухой тканью, чтобы предотвратить попадание мусора в оптику при демонтаже.

Процесс замены

Снимите пыльник: Потяните резиновый колпачок назад по направлению к салону автомобиля, избегая резких движений.
Отсоедините разъем: Нажмите на пластиковый фиксатор и аккуратно отсоедините электрический разъем от цоколя лампы.
Освободите лампу: Сожмите металлическую пружинную скобу с двух сторон и отогните её вверх. Удерживая скобу, извлеките старую лампу из патрона.
Установите новую лампу: Важно! Берите лампу только в перчатках или через чистую салфетку. Совместите три выступа цоколя H4 с пазами в фаре, затем вставьте до щелчка.

Ключевое действие	Типовая ошибка
Фиксация пружины	Неполное защелкивание скобы
Позиционирование лампы	Перекос цоколя при установке

Проверьте правильность установки: ламповый цоколь должен плотно прилегать к корпусу фары без зазоров. Наденьте электрический разъем до характерного щелчка и плотно зафиксируйте резиновый пыльник по периметру.

Включите ближний и дальний свет для проверки работоспособности. При необходимости отрегулируйте световой пучок согласно руководству к автомобилю. Важно: Не касайтесь стеклянной поверхности лампы голыми руками во избежание снижения срока службы.

Причины быстрого перегорания ламп H4

Чрезмерное напряжение в бортовой сети – распространённая проблема. При выходе генератора или реле-регулятора из строя напряжение может превышать 14.5В, вызывая перегрев вольфрамовой нити и сокращая ресурс лампы в разы.

Низкокачественные лампы с нарушенной геометрией спирали или тонкой вольфрамовой нитью склонны к преждевременному выходу из строя. Дешёвые аналоги часто не соответствуют заявленным характеристикам термостойкости и вибрационной устойчивости.

Другие ключевые факторы

Механические повреждения:

Прикосновение к колбе голыми руками – жировые следы создают локальные перегревы
Вибрации от неисправных амортизаторов или деформированных дисков
Попадание влаги внутрь фары из-за трещин или износа уплотнителей

Ошибки эксплуатации:

Использование ламп с несоответствующей мощностью (напр., 100W вместо 55/60W)
Частое включение дальнего света короткими импульсами
Окисление контактов в цоколе или разъёмах

Тип неисправности	Последствие для лампы
Залипание реле ближнего света	Постоянная работа без охлаждения
Перекос лампы при установке	Нарушение теплоотвода через цоколь

Термические перегрузки из-за загрязнённых отражателей или запотевших стёкол увеличивают температуру внутри фары. В сочетании с плохим контактом массы это провоцирует дуговые разряды, разрушающие электроды.

Правильная регулировка света фар после установки

Точная настройка светового пучка после монтажа лампы H4 критична для безопасности. Неправильно отрегулированные фары ослепляют встречных водителей и снижают видимость вашей дороги, особенно на поворотах или неровных поверхностях.

Даже при корректной установке лампы отклонение угла на 1-2° смещает точку освещения на десятки метров, создавая аварийные ситуации. Регулировку проводят на ровной площадке со специальным экраном или стендом после прогрева оптики 5-7 минут.

Пошаговая инструкция

Подготовка:

Проверьте давление в шинах и отсутствие груза в багажнике
Очистите рассеиватели фар и линзы от загрязнений
Закройте одну фару плотным материалом при настройке второй

Настройка на экране:

Установите авто перпендикулярно стене на расстоянии 5-7 метров
Нанесите на стену метки:
- Центр автомобиля (осевая линия)
- Центры фар (H₁, H₂)
- Горизонтальная линия (H) на уровне центров фар
Отметьте линию нижней границы ближнего света (H - 5-7 см)

Параметр	Значение
Высота центра лампы (H)	Замеряется от земли до оптического центра фары
Горизонтальная граница	Луч не должен пересекать вертикали H₁ и H₂
Наклон ближнего света	1,0-1,5% (5-7 см на 5 метров)

Корректируйте винтами регулировки (вертикальный и горизонтальный) до совпадения световой границы ближнего света с разметкой. Контролируйте работу дальнего света: пучок должен быть симметричным с четким центром в точках H₁ и H₂.

Топ-5 надёжных производителей ламп H4

Выбор производителя ламп H4 напрямую влияет на безопасность ночного вождения, долговечность и стабильность светового потока. Надёжные бренды обеспечивают соответствие заявленным характеристикам и защиту от преждевременного выхода из строя.

Рынок предлагает десятки вариантов, но лишь немногие компании стабильно подтверждают качество в независимых тестах и отзывах пользователей. Рассмотрим ключевых игроков, чья продукция демонстрирует минимальный процент брака и предсказуемую работу.

Osram (Германия) – Технологичный лидер с усиленными кварцевыми колбами и запатентованными газовыми смесями. Серия Night Breaker обеспечивает до +150% яркости против стандарта.
Philips (Нидерланды) – Флагманские линейки VisionPlus и RacingVision с увеличенным ресурсом (до 4000 часов) и точным фокусом пучка света.
Koito (Япония) – Ключевой поставщик автоконцернов. Лампы отличаются эталонным светораспределением и устойчивостью к вибрации благодаря керамическим цоколям.
PIAA (Япония) – Специализация на лампах повышенной мощности (например, серия Xtreme White). Используют иридиевое покрытие для защиты от УФ-деградации.
Bosch (Германия) – Оптимальное сочетание цены и ресурса. Проходят многоступенчатый контроль на герметичность и ударопрочность.

Список источников

При подготовке материалов о лампах H4 для автомобилей использовались проверенные технические данные и нормативные документы. Это обеспечивает точность характеристик и соответствие стандартам безопасности.

Источники включают официальные регламенты, техническую литературу и материалы производителей. Акцент сделан на спецификациях конструкции, принципах работы и требованиях к установке ламп типа H4.

ГОСТ Р 41.112-2005: Единообразные предписания, касающиеся ламп фар головного света
Правила ЕЭК ООН №112: Требования к совмещенным лампам дальнего/ближнего света
Технические каталоги производителей ламп (Philips, Osram, Bosch)
Руководства по эксплуатации автомобилей европейского и азиатского производства
Специализированные издания: "Автосветотехника" (В.П. Белов, 2018)
ECE Regulation 37: Стандарты на электрические лампы для транспортных средств
SAE J1383: Стандарт эффективности ламп головного освещения
Материалы отраслевых порталов: CAR.RU, "За рулем", ABW.BY
