Дизельный силовой агрегат объёмом 2,2 литра – ключевой элемент популярного кроссовера Land Rover Freelander 2 поколения.

Данная статья детально рассматривает технические характеристики мотора, базовые принципы его регулярного техобслуживания и основные аспекты ремонта.

Изучение этих вопросов критически важно для поддержания надёжности, экономичности и долговечности двигателя в условиях российских реалий эксплуатации.

Конструктивные особенности дизельного двигателя 2.2 TD4

Дизельный двигатель объёмом 2.2 литра (точное обозначение: PSA DV/DLD 2.2) устанавливался на Land Rover Freelander 2 и представляет собой рядную четырёхцилиндровую силовую установку с турбонаддувом и системой Common Rail. Этот мотор, разработанный концерном PSA (Peugeot-Citroën) и доработанный для применения в Land Rover, отличается алюминиевым блоком цилиндров с запрессованными чугунными гильзами "мокрого" типа, что обеспечивает хороший отвод тепла и снижение общей массы.

Головка блока цилиндров (ГБЦ) также выполнена из алюминиевого сплава и оснащена двумя распределительными валами (DOHC), приводящими 16 клапанов (по 4 на цилиндр) через гидравлические компенсаторы зазора, исключающие необходимость их ручной регулировки. Ключевыми особенностями, определяющими его характеристики и подходы к обслуживанию, являются системы топливоподачи, турбонаддува и привода газораспределительного механизма.

Основные системы и компоненты

Система впрыска топлива: Применена высокоэффективная система Common Rail поколения Denso HP2 (в поздних версиях) или Delphi. Топливо под очень высоким давлением (до 1800 бар) подается к пьезоэлектрическим или электромагнитным форсункам через общую топливную рампу. Электронный блок управления двигателем (ЭБУ) точно дозирует момент и продолжительность впрыска, обеспечивая многофазный впрыск (предвпрыск, основной, довипрыск) для снижения шума и выбросов.

Параметр	Значение / Особенность
Тип двигателя	Рядный 4-цилиндровый, 16-клапанный, DOHC, турбодизель
Объем двигателя	2179 см³
Диаметр цилиндра x Ход поршня	85.0 мм x 96.0 мм
Система впрыска	Common Rail (Denso HP2 или Delphi)
Турбокомпрессор	Турбина с изменяемой геометрией (VGT)
Привод ГРМ	Цепь (расположена со стороны маховика)
Регулировка клапанов	Гидрокомпенсаторы

Блок цилиндров и кривошипно-шатунный механизм:

Алюминиевый блок: Легкосплавный блок с чугунными "мокрыми" гильзами, обеспечивающими высокую теплоотдачу и ремонтопригодность (гильзы можно заменять).
Коленчатый вал: Установлен на пяти коренных подшипниках скольжения.
Поршни: Из алюминиевого сплава, с охлаждающими каналами и терморегулирующими вставками для работы под высокой нагрузкой.
Поршневые кольца: Комплект из трёх колец (два компрессионных, одно маслосъёмное).

Система турбонаддува: Для обеспечения высокой тяги на низких и средних оборотах, а также хорошей эластичности, двигатель оснащается турбокомпрессором с изменяемой геометрией (Variable Geometry Turbocharger, VGT). Лопатки направляющего аппарата изменяют угол наклона под управлением вакуумного или электрического актуатора (в зависимости от года выпуска), оптимизируя поток выхлопных газов на разных режимах работы.

Привод газораспределительного механизма (ГРМ):

Привод распределительных валов осуществляется цепью.
Цепь расположена со стороны коробки передач (задней части двигателя).
Используется однорядная роликовая цепь.
Натяжение цепи регулируется автоматическим гидравлическим натяжителем.
Успокоители цепи (пластиковые башмаки) имеют ограниченный ресурс и являются слабым местом, требующим контроля и замены по регламенту или при появлении шума.

Основные технические характеристики: мощность, крутящий момент, экология

Дизельный двигатель 2.2 TD4 для Land Rover Freelander 2 развивает мощность 150 л.с. (110 кВт) при 4000 об/мин в базовой версии. Максимальный крутящий момент достигает 400 Н·м в диапазоне 2000 об/мин, обеспечивая уверенную тягу при разгоне и движении под нагрузкой. Для топовой модификации SD4 показатели увеличены до 190 л.с. и 420 Н·м при аналогичных оборотах.

Агрегат соответствует экологическим стандартам Евро-4/Евро-5 благодаря системе Common Rail с давлением впрыска 1800 бар, клапану EGR и сажевому фильтру (DPF). Для снижения токсичности выхлопа применяется жидкостный интеркулер турбонаддува, оптимизированная геометрия турбины и точное управление фазами впрыска.

Сводные параметры двигателя

Характеристика	TD4	SD4
Мощность	150 л.с. (4000 об/мин)	190 л.с. (3500 об/мин)
Крутящий момент	400 Н·м (2000 об/мин)	420 Н·м (1750 об/мин)
Экологический класс	Евро-4 (2006-2010), Евро-5 (с 2010)
Система очистки выхлопа	Сажевый фильтр (DPF), рециркуляция EGR, катализатор

Условия эксплуатации	Интервал замены
Стандартные условия (город/трасса)	Каждые 15 000 км или 1 раз в год
Экстремальные нагрузки (буксировка, бездорожье, короткие поездки)	Каждые 10 000 км или 1 раз в год
При использовании non-Low SAPS масла (не рекомендовано!)	Не более 5 000 км

Основные операции группируются по этапам в зависимости от пробега автомобиля. Каждое ТО включает базовые проверки: сканирование ошибок ЭБУ, визуальный осмотр подтеков технических жидкостей, контроль уровня масла, охлаждающей жидкости и тормозной жидкости, оценку состояния приводных ремней и патрубков.

Регламент работ по пробегу

Пробег (км)	Обязательные операции
15 000	Замена моторного масла и масляного фильтра; Замена салонного фильтра; Контроль герметичности топливной системы.
30 000	Все операции 15 000 км + Замена топливного фильтра тонкой очистки; Замена воздушного фильтра двигателя; Проверка работы турбокомпрессора.
60 000	Все операции 30 000 км + Замена охлаждающей жидкости; Диагностика форсунок Common Rail; Очистка клапана EGR.
120 000	Все операции 60 000 км + Замена ремня генератора и натяжителя; Контроль состояния подушек двигателя.
150 000	Замена комплекта ремня ГРМ с роликами и натяжителем; Проверка гидрокомпенсаторов; Диагностика топливного насоса высокого давления.

Ключевые аспекты обслуживания:

Масло и фильтры: Используйте исключительно рекомендованные спецификации 5W-30 ACEA C1 и оригинальные фильтры
Топливная система: Регулярная замена фильтра предотвращает повреждение ТНВД и форсунок
Ремень ГРМ: Превышение регламентного пробега недопустимо – приводит к встрече клапанов с поршнями
Система EGR: Чистка клапана и каналов обязательна при снижении мощности или неустойчивых холостых оборотах

Замена топливного фильтра Land Rover Freelander 2.2 TD4

Регулярная замена топливного фильтра критична для защиты ТНВД и форсунок от загрязнений. На дизельном двигателе 2.2 процедура выполняется каждые 30-40 тыс. км или согласно регламенту сервисной книжки.

Подготовьте новый оригинальный фильтр LR100130, ветошь, защитные перчатки и набор ключей. Убедитесь в отсутствии открытого огня рядом с рабочей зоной – дизтопливо легко воспламеняется.

Пошаговая инструкция замены

Сброс давления в системе:
- Извлеките предохранитель F36 (топливный насос) из блока в салоне
- Запустите двигатель и дождитесь самостоятельной остановки
- Повторите запуск стартером 2-3 раза для полного сброса давления
Демонтаж старого фильтра:
- Отсоедините разъем датчика воды в топливе на корпусе фильтра
- Ослабьте хомут крепления корпуса (расположен возле аккумуляторной батареи)
- Ключом на 24 мм открутите центральную гайку крышки фильтра
- Извлеките фильтрующий элемент, слив остатки топлива в емкость
Установка нового фильтра:
- Тщательно протрите посадочную поверхность корпуса
- Установите новый уплотнитель крышки из ремкомплекта
- Поместите фильтр в корпус, совместив метки потока (стрелка → к двигателю)
- Затяните гайку моментом 15-20 Н·м
Прокачка системы:
- Верните предохранитель F36 на место
- Активируйте подкачивающий насос 5-7 нажатиями резиновой груши на корпусе фильтра
- Запустите двигатель и дайте поработать на холостом ходу 3-5 минут
- Проверьте соединения на предмет утечек топлива

Важно: после замены не допускайте сухого хода ТНВД – если двигатель не запускается, повторите процедуру прокачки. Использование неоригинальных фильтров может привести к выходу из строя топливной аппаратуры.

Диагностика и устранение ошибок топливной системы

Симптомы неисправностей включают затрудненный запуск, потерю мощности, рывки при разгоне, повышенную дымность выхлопа или самопроизвольную остановку двигателя. Часто активируется сигнал Check Engine с сохранением кодов ошибок в памяти ЭБУ.

Диагностика начинается со считывания кодов неисправностей через OBD-II разъем специализированным сканером (например, SDD или Autocom). Обязательна проверка реальных параметров работы системы в режиме реального времени: давление в топливной рампе, корректировки подачи топлива, производительность ТНВД.

Основные этапы диагностики и устранения неисправностей

1. Анализ кодов ошибок: Распространенные коды для двигателя 2.2 TD4:

Код ошибки	Описание	Возможная причина
P0087	Давление в топливной рампе ниже нормы	Забитый топливный фильтр, износ ТНВД, неисправность регулятора давления
P0088	Давление в топливной рампе выше нормы	Неисправность регулятора давления, заклинивание редукционного клапана
P0190	Неисправность цепи датчика давления топлива	Обрыв проводки, окисление контактов, выход датчика из строя
P0093	Обнаружена утечка топлива	Повреждение топливопроводов, износ уплотнений форсунок

2. Проверка компонентов системы:

Топливный фильтр: Замена каждые 15-20 тыс. км. При засорении вызывает падение давления и код P0087.
Топливный насос высокого давления (ТНВД): Контроль производительности через сканер. Характерные признаки износа – металлическая стружка в фильтре, шум при работе.
Форсунки: Проверка баланса и герметичности на стенде. Течеиспытания уплотнительных колец.
Датчики давления: Замер сопротивления и сравнение показаний с номинальными значениями.

3. Устранение типовых проблем:

При низком давлении (P0087): Замена фильтра, проверка подкачивающего насоса в баке, диагностика ТНВД.
При ошибках по датчикам (P0190): Чистка контактов, проверка целостности проводки, замена датчика.
При утечках (P0093): Замена уплотнительных колец форсунок, подтяжка крепежа магистралей.
При нестабильной работе: Прокачка системы через сервисный клапан на ТНВД для удаления воздуха.

Критические рекомендации: Используйте только оригинальные топливные фильтры и уплотнения. После замены компонентов выполняйте адаптацию форсунок через диагностическое ПО. При загрязнении системы обязательна промывка магистралей перед установкой новых деталей.

Промывка системы EGR: причины и методы чистки клапана

Загрязнение клапана системы EGR (Exhaust Gas Recirculation) на дизельном двигателе Land Rover Freelander 2 2.2 TD4 – распространенная проблема, напрямую влияющая на работу мотора. Основная причина – накопление твердых частиц сажи и масляного нагара из выхлопных газов во впускном тракте и самом клапане. Это приводит к его заклиниванию в открытом или закрытом положении, нарушая рециркуляцию отработавших газов.

Неисправный EGR проявляется характерными симптомами: потеря мощности, рывки при разгоне, неустойчивая работа на холостом ходу, повышенный расход топлива, черный дым из выхлопной трубы и загорание индикатора Check Engine с ошибками типа P0401 (недостаточный поток EGR) или P0403 (неисправность цепи управления клапаном). Игнорирование этих признаков ведет к ускоренному износу сажевого фильтра (DPF) и турбины.

Причины загрязнения клапана EGR

Низкое качество топлива: Сера и примеси в дизеле способствуют усиленному образованию сажи.
Износ двигателя: Попадание моторного масла во впуск из-за износа турбокомпрессора или маслосъемных колпачков.
Короткие поездки: Двигатель не успевает прогреться до рабочей температуры, что увеличивает конденсацию влаги и коксование отложений.
Неисправности системы впуска/выпуска: Утечки, забитый воздушный фильтр или неработающий DPF.
Частая езда на низких оборотах: Недостаточный поток выхлопных газов для самоочистки системы.

Методы чистки клапана EGR

Снятие и механическая очистка:
- Демонтировать клапан и патрубки с впускного коллектора.
- Обработать внутренние поверхности и каналы специализированным аэрозольным очистителем карбюратора или EGR (например, Liqui Moly Pro-line Drosselklappen-Reiniger).
- Удалить размягченный нагар щеткой, деревянным скребком или сжатым воздухом. Важно: Не повредить шток клапана и чувствительную диафрагму/электромагнитный механизм!
Ультразвуковая очистка:
- Применяется при сильных отложениях или для электромагнитных клапанов с труднодоступными каналами.
- Клапан погружают в ванну со специальным раствором, где ультразвуковые волны разрушают нагар.
Чистка без снятия ("мягкий" способ):
- Использование топливных присадок для очистки EGR (например, Liqui Moly Diesel Exhaust Clean).
- Обработка клапана через отверстие датчика температуры/давления во впускном коллекторе очистителем при работающем двигателе.
- Эффективность ограничена и подходит только для профилактики или слабых загрязнений.

Критерии замены клапана: Очистка не поможет при механическом износе штока, повреждении электрической части, прогаре седла или деформации корпуса. В этих случаях требуется установка новой детали. После любой чистки или замены клапана EGR на Freelander 2 обязательна адаптация системы через диагностическое оборудование (например, SDD или Autologic) для сброса ошибок и калибровки хода штока.

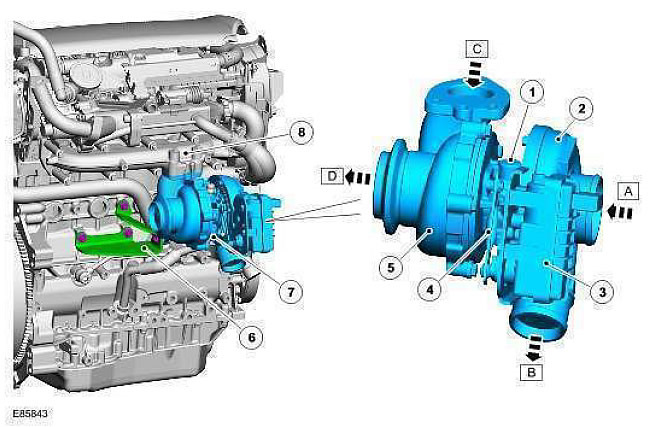

Обслуживание турбокомпрессора Garrett: признаки неисправностей

Неисправности турбокомпрессора Garrett проявляются характерными симптомами, требующими немедленной диагностики. Игнорирование признаков ведет к ускоренному износу двигателя и дорогостоящему ремонту, особенно в условиях эксплуатации дизеля 2.2 л Land Rover Freelander 2.

Ключевые индикаторы включают снижение мощности при разгоне, необычные шумы в области турбины и повышенный расход масла. Синий или серый дым из выхлопной трубы при нагрузке также указывает на проблемы с турбонагнетателем.

Основные признаки неисправности

Потеря мощности: Заметное ухудшение динамики разгона, особенно на средних и высоких оборотах.
Шумы турбины:
- Свист или вой при наборе оборотов (утечка воздуха или повреждение крыльчатки)
- Скрежет или гул (износ подшипников вала)
Дымление:
- Синий дым – горение масла в выхлопе
- Черный дым – нарушение смесеобразования
- Белый дым – попадание антифриза (при повреждении корпуса)
Повышенный расход масла: Требуется долив между ТО без видимых подтеков.

Диагностические процедуры: Проверка люфта вала компрессора (допустимый осевой – до 0,05 мм, радиальный – до 0,8 мм), тест давления наддува, осмотр воздушных патрубков на трещины. Обязательна компьютерная диагностика на ошибки по датчику давления (P0234, P2262).

Симптом	Возможная причина	Экстренные меры
Масляные потеки на турбине	Износ сальников, деформация корпуса	Контроль уровня масла, запрет эксплуатации
Дребезжание при глушении двигателя	Картриджный люфт, закоксовка	Промывка системы, замена масла

Профилактическое обслуживание: Замена масла и фильтров строго по регламенту (каждые 10-15 тыс. км), применение масел с допуском LR 03. Прогрев до рабочих температур перед нагрузкой и 2-3 минуты работы на холостом ходу перед остановкой двигателя. Ежегодная очистка клапана EGR и интеркулера.

Правила замены ремня ГРМ и натяжных роликов

Своевременная замена ремня ГРМ и натяжных роликов критически важна для двигателя 2.2 Td4. Обрыв ремня приводит к встрече клапанов с поршнями, вызывая капитальный ремонт или замену силового агрегата. Соблюдение регламентных интервалов – единственный способ предотвратить катастрофические последствия.

Процедура требует точной синхронизации меток распредвалов и коленвала. Любое отклонение даже на один зуб нарушает фазы газораспределения, снижает мощность, увеличивает расход топлива и вызывает ускоренный износ компонентов. Работы проводятся только при холодном двигателе с предварительным снятием защиты картера и приводных ремней навесного оборудования.

Порядок выполнения работ

Необходимые материалы и инструменты:

Комплект ремня ГРМ (оригинал или аналог: INA, Gates, Contitech)
Натяжной ролик и обводной ролик (меняются всегда вместе с ремнём)
Специальный инструмент для фиксации распредвалов (Land Rover TDC Locking Tool)
Ключи Torx T40/T45, головки на 13, 15, 18 мм, динамометрический ключ
Съёмник шкива коленвала (универсальный или адаптированный под модель)

Этапы замены:

Снять правое переднее колесо, пластиковый подкрылок, приводные ремни генератора и кондиционера.
Зафиксировать маховик через смотровое окно (специальным стопором или отвёрткой).
Открутить болт шкива коленвала (резьба левая!), демонтировать шкив.
Установить фиксаторы распредвалов в пазы задних крышек ГРМ.
Ослабить натяжитель, снять старый ремень ГРМ и ролики.
Очистить посадочные поверхности от грязи и масла.
Установить новые ролики, надеть ремень ГРМ по схеме: коленвал → натяжной ролик → выпускной распредвал → впускной распредвал → обводной ролик.
Проверить совпадение всех меток (коленвал, распредвалы).
Натянуть ремень согласно меткам на натяжителе (использовать динамометрический ключ для затяжки болта натяжителя).
Прокрутить коленвал на 2 оборота по часовой стрелке, повторно проверить метки и натяжение.
Собрать узел в обратной последовательности.

Ключевые требования:

Интервал замены: Каждые 150 000 км или 7 лет (включая ролики и натяжитель).
Затяжка болтов: Шкив коленвала – 150 Нм + угол 30°, болт натяжителя – 25 Нм.
Запрещено использовать ударный инструмент при демонтаже/монтаже шкива коленвала.
При наличии следов масла на ремне – устранить течь сальников перед установкой нового комплекта.

Компонент	Рекомендуемый момент затяжки
Болт шкива коленвала	150 Нм + 30° доворота
Болт натяжного ролика	25 Нм
Болт обводного ролика	25 Нм
Крышки ГРМ	8 Нм (равномерно по периметру)

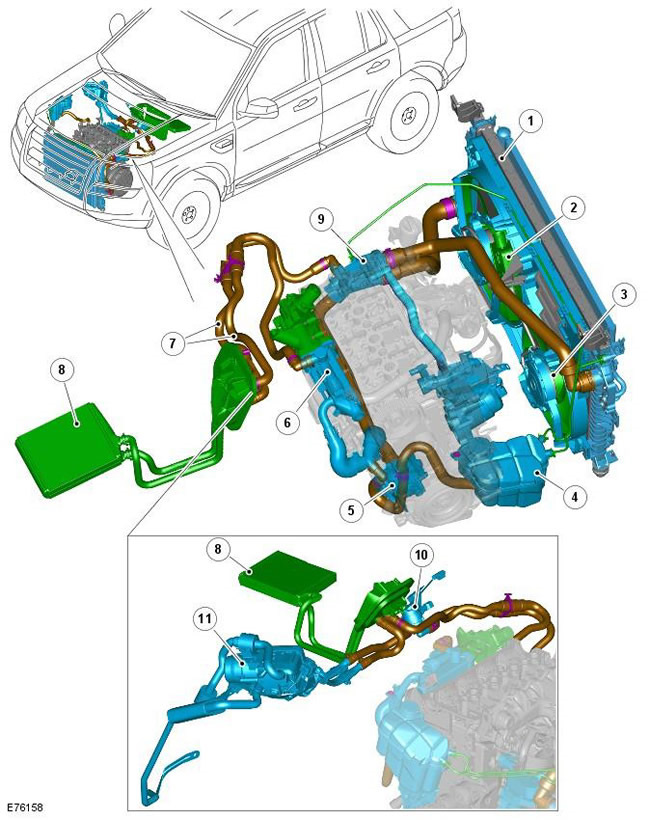

Ремонт системы охлаждения: патрубки, термостат, помпа

Диагностика неисправностей системы охлаждения требует проверки состояния патрубков, термостата и помпы. Утечки антифриза, перегрев двигателя или отсутствие прогрева до рабочей температуры – типичные симптомы проблем. Начинают с визуального осмотра патрубков и соединений на предмет трещин, размягчения материала или следов подтеканий.

Помпа Land Rover Freelander 2 с дизелем 2.2 (TD4) обычно расположена в передней части двигателя и приводится ремнем ГРМ. Её отказ сопровождается течью через дренажное отверстие, шумом подшипника или отсутствием циркуляции. Термостат, установленный в корпусе на выходе охлаждающей жидкости из двигателя, часто выходит из строя в открытом или закрытом положении, нарушая температурный режим.

Ключевые этапы ремонта

Замена патрубков:

Полностью слейте охлаждающую жидкость в чистую емкость
Ослабьте хомуты (пружинные или винтовые) на поврежденном патрубке
Демонтируйте старый патрубок, очистите посадочные места штуцеров от грязи и остатков уплотнений
Наденьте новый патрубок с оригинальными хомутами, затягивая их после полной посадки
Залейте антифриз, удалите воздух из системы через пробку на термостате или расширительном бачке

Замена термостата:

Снимите пластиковый кожух двигателя (при наличии)
Отсоедините верхний патрубок радиатора от корпуса термостата
Открутите болты крепления корпуса термостата (обычно 2-3 болта)
Извлеките старый термостат, очистите посадочную поверхность
Установите новый термостат с чистой прокладкой, соблюдая ориентацию
Проверьте уровень антифриза после сборки

Замена помпы:

Требует демонтажа ремня ГРМ и сопутствующих компонентов!
Фиксируйте положение распредвалов и коленвала перед снятием ремня
Открутите болты крепления помпы (6-8 шт.), снимите старый насос
Очистите посадочную плоскость блока цилиндров от старого герметика
Нанесите тонкий слой рекомендованного герметика на новую помпу
Установите помпу, затяните болки крест-накрест с моментом 10 Нм
Соберите привод ГРМ по меткам, замените натяжные ролики

Компонент	Признак неисправности	Критичность замены
Патрубки	Вздутия, трещины, потеки антифриза	Срочная (риск разрыва в пути)
Термостат	Двигатель не прогревается или перегревается	Срочная (ускоренный износ мотора)
Помпа	Шум, люфт вала, течь из дренажа	Немедленная (возможно заклинивание)

Используйте только оригинальные патрубки или качественные аналоги с армированием. При замене помпы или термостата обязательна установка новых прокладок и герметиков. После любого вмешательства в систему охлаждения проверяйте герметичность на прогретом двигателе и корректируйте уровень антифриза в расширительном бачке.

Чистка сажевого фильтра DPF и решение проблем регенерации

Сажевый фильтр (DPF) в дизельном двигателе 2.2 Land Rover Freelander 2 критически важен для снижения вредных выбросов, улавливая частицы сажи. Со временем он забивается, что активирует процесс регенерации – дожига сажа при высокой температуре выхлопных газов. Неисправности в этом процессе приводят к ошибкам (например, P2002), падению мощности, повышенному расходу топлива и принудительному ограничению оборотов двигателя (Limp mode).

Основные причины сбоев регенерации включают частые короткие поездки (двигатель не успевает прогреться), использование неподходящего моторного масла (не Low SAPS), неисправности датчиков (температуры, давления DPF), топливной системы, системы EGR, турбины или утечки в системе выпуска. Регулярное обслуживание и диагностика сканером, способным считывать параметры DPF (сажевая масса, перепад давления), необходимы для предотвращения критического засора.

Методы чистки и устранения проблем

Принудительная стационарная регенерация:

Выполняется официальным дилером или специализированным сервисом с использованием диагностического оборудования (SDD или аналоги).
Требует строгого соблюдения процедуры: прогрев двигателя, активная фаза впрыска топлива в такте выпуска для повышения температуры выхлопа.
Эффективна при умеренном засоре, но бесполезна при полной блокировке фильтра или механических повреждениях.

Химическая промывка:

Применяется при среднем уровне засорения без демонтажа (через датчик давления/температуры) или со снятием DPF.
Используются специальные реагенты, растворяющие сажу. После промывки фильтр продувается и устанавливается обратно, часто требуется завершающая принудительная регенерация.
Эффективность зависит от степени износа фильтра и качества реагента.

Механическая чистка (прожиг):

Радикальный метод для сильно забитых фильтров, выполняемый только на снятом DPF в специализированных центрах.
Фильтр нагревается в печи до высоких температур (свыше 600°C) для выжигания сажи и золы. Дополнительно может использоваться ультразвуковая ванна и продувка.
Восстанавливает до 90% пропускной способности нового фильтра при условии целостности керамической матрицы.

Решение проблем регенерации:

Диагностика кодов ошибок: Считать коды неисправностей (P2002, P2463 и др.) и проверить "живые" параметры: перепад давления на DPF, температуру выхлопа до/после фильтра, расчетную массу сажи.
Проверка систем:
- Датчики давления/температуры DPF (замена при неисправности).
- Система впрыска топлива (форсунки, ТНВД) – утечки или неправильная дозировка нарушают регенерацию.
- Клапан EGR и патрубки (закоксовка).
- Турбокомпрессор (обеспечивает необходимый поток воздуха).
- Герметичность выпускного тракта (трещины, прогар прокладок).
Использование правильного масла: Только малозольные (Low SAPS) масла, соответствующие спецификации Land Rover (например, ACEA C1/C2). Обычное масло ускоряет засорение DPF золой.
Правильная эксплуатация: Регулярные поездки по трассе (20+ минут на оборотах выше 2500 об/мин) для запуска пассивной регенерации.

Таблица: Альтернативы чистке

Вариант	Описание	Риски/Последствия
Замена DPF на новый	Наиболее правильное, но дорогостоящее решение (оригинальный фильтр).	Высокая стоимость запчасти и работы.
Удаление DPF (физическое + программное)	Вырезание фильтра и перепрошивка ЭБУ двигателя для отключения системы.	Нелегально в РФ и ЕС (превышение экологических норм), риск некорректной работы двигателя после чипа, проблемы при техосмотре.

Важно: При появлении первых признаков засора DPF (ошибка, снижение тяги) немедленно проведите диагностику. Игнорирование проблемы ведет к дорогостоящему ремонту, включая возможное повреждение катализатора или турбины из-за повышенного противодавления.

Характерные неисправности ТНВД и форсунок Siemens

Топливный насос высокого давления Siemens на двигателе 2.2 TD4 Freelander 2 подвержен ряду характерных отказов, напрямую влияющих на работу мотора. Основные проблемы включают износ прецизионных пар, нарушение герметичности внутренних клапанов и сбои в работе электронного регулятора давления топлива (SCV). Эти неисправности проявляются затрудненным пуском, неустойчивыми оборотами холостого хода, потерей мощности и повышенным шумом работы насоса.

Форсунки Siemens (типа Piezo или Solenoid) страдают от закоксовывания распылителей, износа иглы и направляющей, а также выхода из строя управляющих элементов – пьезокристаллов или соленоидов. Дефекты приводят к неравномерной подаче топлива, подтекам из мест соединений, повышенной дымности выхлопа (белый или черный дым) и пропускам воспламенения в цилиндрах. Крайне критично качество дизтоплива – наличие воды или абразивных частиц ускоряет износ.

Распространенные отказы

ТНВД Siemens:
- Износ плунжерной пары → падение давления, трудный пуск
- Залипание/износ клапана регулятора давления (SCV) → рывки, потеря тяги
- Течь уплотнений топливной рампы → запах солярки, следы топлива на насосе
- Загрязнение сетки впускного клапана → недостаточная производительность
Форсунки Siemens:
- Закоксовывание/загрязнение распылителя → неравномерный факел, дымление
- Износ иглы и седла распылителя → подтекание топлива в цилиндр
- Отказ пьезоэлемента или соленоида → полное отсутствие впрыска в цилиндре
- Нарушение герметичности уплотнений → подсос воздуха/утечка топлива

Ключевые симптомы комплекса неисправностей:

Симптом	Вероятная причина
Долгий запуск "на горячую"	Падение остаточного давления в ТНВД
Горит CHECK, ошибки P0087/P0088	Сбои SCV, утечки в рампе
Хлопки в выпуске, тряска на холостых	Неисправность 1-2 форсунок
Резкий стук/цокот из ГБЦ	Заклинивание иглы форсунки

Диагностика требует проверки давления в топливной рампе, теста баланса форсунок через сканер, анализа обратной линии на наличие металлической стружки. Ремонт ТНВД часто ограничивается заменой SCV и уплотнений, форсунки Siemens обычно не обслуживаются – рекомендована замена комплектом с обязательной адаптацией кодов через дилерское ПО.

Компьютерная диагностика двигателя через разъем OBD-II

На Land Rover Freelander 2 с дизельным двигателем 2.2 л разъем OBD-II служит ключевым интерфейсом для глубокого анализа работы силового агрегата. Подключение совместимого диагностического сканера позволяет в режиме реального времени считывать параметры датчиков, управляющих сигналов ЭБУ и выявлять скрытые неисправности, не проявляющиеся явно в повседневной эксплуатации. Это критически важно для своевременного обнаружения проблем с топливной системой, турбонаддувом или системой рециркуляции ОГ.

Для корректной диагностики двигателя TD4 2.2 л требуется оборудование, поддерживающее протоколы J1939 (CAN) и специфические P-коды производителя. Универсальные адаптеры часто ограничиваются базовыми функциями OBD-II, тогда как полноценный доступ к параметрам впрыска Common Rail, давлению наддува или работе сажевого фильтра (DPF) обеспечивают только специализированные сканеры (например, Autocom, Delphi DS150E) или оригинальный дилерский комплект SDD (Land Rover Specific Diagnostic System).

Ключевые аспекты диагностики

Основные этапы и возможности компьютерной диагностики для данного двигателя включают:

Считывание и расшифровка кодов неисправностей (DTC): идентификация ошибок по системам (P-коды для двигателя, U-коды для сети CAN).
Мониторинг live-данных: контроль в реальном времени:
- Давление топлива в рампе (Common Rail)
- Положение клапана EGR и степень рециркуляции
- Давление турбонаддува и положение актуатора VGT
- Температуры: ОЖ, масла, впускного воздуха, DPF
Активное тестирование компонентов: принудительная активация форсунок, клапана EGR, ТНВД для проверки их реакции.
Адаптации и калибровки: сброс адаптаций после ремонта, инициализация сажевого фильтра (регенерация DPF).

Типичные ошибки, выявляемые диагностикой:

Код ошибки	Описание	Возможные причины
P2263	Недостоверный сигнал датчика давления наддува	Неисправность турбины, засорение воздушных магистралей, датчик
P0401	Недостаточный поток EGR	Загрязнение клапана EGR, неисправность актуатора
P0087	Давление в топливной рампе ниже нормы	Неисправность ТНВД, регулятора давления, забитый фильтр
P2002	Снижена эффективность сажевого фильтра	Засорение DPF, неисправность датчиков дифференциального давления

После устранения неисправностей обязательна процедура сброса кодов ошибок через сканер и повторная проверка параметров в режиме live-data для подтверждения нормализации показателей. Регулярная диагностика (раз в 10-15 тыс. км) позволяет отслеживать износ компонентов и предотвращать критические поломки, особенно связанные с дорогостоящими узлами топливной системы и системой очистки выхлопа.

Список источников

Источники информации для статьи о Land Rover Freelander 2 с дизельным двигателем 2.2 л.

Данные получены из технической документации, специализированной литературы и отраслевых ресурсов.

Официальное руководство по эксплуатации и техническому обслуживанию Land Rover Freelander 2
Сервисные мануалы и технические бюллетени Land Rover TD4 2.2L Diesel
Руководства по ремонту от издательств Haynes и Autodata
Каталоги запасных частей Land Rover (EPC)
Технические отчеты инженеров JLR по двигателю Ford/Puma 2.2 TD4
Специализированные автомобильные форумы: Land Rover Club Russia, Freelander Forum
Протоколы сервисных работ дилерских центров Land Rover
Статьи в отраслевых журналах «Авторемонт», «За рулём»
Базы данных TSB (Technical Service Bulletins)
Отчёты о ресурсных испытаниях двигателя в условиях бездорожья
