Лебедка на УАЗ своими руками

Статья обновлена: 18.08.2025

Преодоление сложного бездорожья – неотъемлемая часть эксплуатации УАЗа. Когда глубокая грязь, крутой подъем или коварная колея останавливают движение, надежная лебедка становится ключом к спасению.

Покупка готового решения требует значительных средств, а самостоятельное изготовление лебедки для внедорожника УАЗ – реальная задача. Это позволяет создать устройство, идеально соответствующее конкретной модели, бюджету и личным требованиям к мощности и надежности.

Расчет необходимого тягового усилия для УАЗ

Определение требуемого тягового усилия лебедки – критический этап для безопасной эксплуатации УАЗ. Недостаточная мощность приведет к невозможности вытянуть автомобиль из грязи или преодолеть препятствие. Основой расчета служит масса транспортного средства с учетом полной снаряженной нагрузки.

Ключевые факторы, влияющие на усилие: сопротивление качению в конкретном грунте (грязь, песок, камни), угол наклона поверхности (подъем или бровка), дополнительные силы при извлечении из трясины. Игнорирование этих параметров сделает лебедку бесполезной в критической ситуации.

Формулы и факторы расчета

Базовый расчет минимального тягового усилия (F, в кгс или кН) использует формулу:

F = G × K_т × K_н × K_з

Где:

• G – полная масса УАЗ (кг). Пример: УАЗ Патриот – ~2500 кг.
• K_т – коэффициент трения/сопротивления грунта:
  • Твердая почва/асфальт: 0.6–0.8
  • Песок: 1–1.5
  • Глубокая грязь/болото: 2–3
• K_н – коэффициент уклона:
  • Горизонталь: 1.0
  • Подъем 15°: +0.25
  • Подъем 30°: +0.5
• K_з – запас надежности (1.3–1.5). Учитывает износ, КПД лебедки, непредвиденные условия.

Пример для УАЗ Патриот (G=2500 кг) в грязи (K_т=2.5) на подъеме 15° (K_н=1.25) с запасом (K_з=1.4):

F = 2500 × 2.5 × 1.25 × 1.4 = 10 937 кгс

Рекомендации по выбору лебедки

1. Минимальное усилие должно превышать расчетное значение на 20–30%.
2. Для УАЗ в тяжелых условиях (глубокая грязь, бездорожье) ориентируйтесь на лебедки от 9500–12 000 фунтов (4300–5450 кгс).
3. Используйте шкив-усилитель (полиспаст) для увеличения тяги в 1.5–2 раза при работе со штатной лебедкой.
4. Проверяйте реальную грузоподъемность троса – она должна соответствовать усилию лебедки.

Никогда не экономьте на запасе прочности – перегруженная лебедка опасна обрывом троса или поломкой креплений. Тестируйте систему на безопасном участке перед сложными выездами.

Подбор электродвигателя и характеристик

Основной критерий выбора – мощность двигателя, напрямую влияющая на тяговое усилие лебедки. Для УАЗ с полной массой до 3 тонн минимально допустимое значение – 4-5 кВт (примерно 5.5-7 л.с.). Оптимальный диапазон – 5.5-7 кВт, обеспечивающий тягу 4000-6000 кгс на первом слое троса. Снижение мощности ниже порогового значения приведет к перегреву и быстрому выходу мотора из строя при нагрузках.

Напряжение питания – ключевой параметр для интеграции в бортовую сеть. 12В системы подходят для легких условий эксплуатации, но провоцируют высокие токи (свыше 450А). 24В решение предпочтительнее: снижает токовую нагрузку вдвое, уменьшает потери в кабелях, повышает общую надежность. Обязательно учитывается максимальный ток стартера и емкость АКБ – генератор стандартного УАЗ не компенсирует пиковое потребление лебедки.

Критичные параметры и расчеты

Тяговое усилие: Рассчитывается по формуле F ≥ k × G, где G – полная масса УАЗ (в кг), k – коэффициент запаса (1.5 для грязи/снега, 2.5 для крутых подъемов или бездорожья). Пример для G=3000кг: F = 2.5 × 3000 = 7500 кгс. Мощность двигателя (в кВт) должна обеспечивать не менее 75-80% от этого значения на барабане.

Скорость намотки: Зависит от передаточного числа редуктора и оборотов двигателя. Оптимальный диапазон – 6-12 м/мин без нагрузки. Высокие обороты (свыше 2800 об/мин) без понижающего редуктора неприемлемы – требуют громоздких редукторных решений.

Типы двигателей:

• Стартерные (переделанные): Дешевы, но не рассчитаны на длительную работу – риск перегрева обмоток.
• Специализированные лебедочные (постоянного тока): Имеют принудительное охлаждение, устойчивы к перегрузкам, оптимальны для частого использования.
• Асинхронные (220В/380В): Требуют отдельного генератора, применяются редко из-за сложности монтажа.

Параметр	Минимум	Оптимум	Опасные значения
Мощность (кВт)	4.0	5.5-7.0	< 3.5
Напряжение (В)	12	24	12 (при токе >500А)
Ток холостого хода (А)	20-40	20-40	>70
Защита (IP)	IP54	IP67	Открытый корпус

Защита и охлаждение: Корпус мотора должен иметь степень защиты не ниже IP54 (пыле-влагозащищенный), идеально – IP67. Обязательно наличие вентилятора принудительного обдува. Игнорирование этого требования ведет к замыканиям в грязевых условиях и термическому разрушению обмоток за 2-3 цикла непрерывной работы.

Пиковый ток: Проверяется по паспорту двигателя. Кратковременные значения при стопорении ротора достигают 600-800А. Сечение кабелей питания (медь!) должно соответствовать: минимум 35 мм² для 12В, 25 мм² для 24В. Предохранители или автоматические выключатели ставятся с запасом 20% к пиковому току.

Выбор редуктора для лебедки УАЗ

Основной критерий выбора редуктора – передаточное число, напрямую влияющее на тяговое усилие и скорость намотки троса. Для самодельной лебедки на УАЗ оптимальны редукторы с передаточным отношением в диапазоне 1:50 – 1:200. Слишком высокое число (например, 1:300) критично снизит скорость работы, а низкое (1:20) не обеспечит достаточного усилия для вытягивания застрявшего автомобиля.

Тип редуктора определяет удобство монтажа и надежность конструкции. Наиболее распространены планетарные и червячные модели. Планетарные редукторы компактны, легче, но сложнее в обслуживании. Червячные отличаются высоким КПД, самоторможением (исключают самопроизвольную размотку троса) и простотой установки, однако имеют большие габариты и вес.

Ключевые аспекты выбора

• Источник привода:
  • Электрические редукторы – синхронизируются со стартерным мотором или отдельным электродвигателем (например, от грузовика ЗИЛ-130). Требуют мощный аккумулятор и усиленную проводку.
  • Механические (КПП-зависимые) – подключаются напрямую к раздаточной коробке УАЗ через карданный вал. Надежны, но работают только при запущенном двигателе.
  • Гидравлические – используют насос ГУР. Обеспечивают плавный ход и высокое усилие, но сложны в установке и дороги.
• Межосевое расстояние: Должно соответствовать габаритам рамы УАЗ в зоне крепления (обычно 60-120 мм). Неправильный подбор потребует сложных переходных пластин.
• Материал корпуса: Предпочтительны чугунные или алюминиевые сплавы с усиленными ребрами жесткости. Тонкостенные стальные корпуса деформируются под нагрузкой.

Тип редуктора	Плюсы	Минусы
Червячный	Самоторможение, высокий КПД, простота монтажа	Большой вес, необходимость частой замены смазки
Планетарный	Компактность, ремонтопригодность, малая масса	Сложная конструкция, риск перегрева при длительной работе

Обязательно проверьте соответствие посадочных отверстий редуктора точкам крепления на раме УАЗ. Для механических версий заранее рассчитайте угол подключения кардана к РК – отклонение более 15° приведет к вибрациям и износу. Используйте только редукторы с защитой входного вала от грязи (сальники, резиновые муфты).

Конструирование барабана для троса

Основой барабана служит толстостенная стальная труба диаметром 100-150 мм – её длина определяет рабочую ширину намотки троса. К торцам приваривают фланцы из листовой стали толщиной 8-10 мм, формируя катушку. Центральное отверстие фланцев растачивают под наружный диаметр опорных подшипников, обеспечивая свободное вращение на оси.

Для фиксации троса на барабане сверлят сквозное отверстие диаметром 12-15 мм в центральной зоне трубы, либо приваривают ушко из калёного прутка. Края фланцев обрабатывают болгаркой под радиус 5-7 мм – это предотвращает перетирание троса при намотке под углом. Обязательно предусматривают стопорный паз под собачку храпового механизма на одном из фланцев.

Ключевые этапы сборки

• Расчёт нагрузки: толщина стенок трубы подбирается исходя из максимального тягового усилия лебёдки
• Сварка фланцев: обязателен сквозной провар по всему контуру для исключения деформации
• Балансировка: готовый узел протачивают на токарном станке для устранения биения
• Защита от коррозии: пескоструйная обработка + грунт и термостойкая эмаль

Параметр	Рекомендуемое значение	Материал
Толщина стенки трубы	6-8 мм	Сталь 20ХГСА
Диаметр фланцев	200-250 мм	Лист Ст3
Класс подшипников	№206/№208	Закрытые

Важно соблюсти соосность фланцев при сварке – перекос даже на 2° вызывает неравномерную намотку троса и ускоренный износ. Для барабанов длиной свыше 300 мм устанавливают промежуточную опорную втулку внутри трубы, предотвращающую прогиб под нагрузкой. Финишная обработка включает нарезку канавок на поверхности трубы глубиной 1.5-2 мм для стабилизации витков троса.

Изготовление силовой рамы лебедки

Основой для надежного крепления лебедки служит силовая рама, воспринимающая значительные нагрузки при работе. Ее конструкция должна обеспечивать жесткое соединение с лонжеронами кузова или рамы автомобиля, исключая деформации и вибрации. Для УАЗ оптимально использовать металлический профиль прямоугольного или квадратного сечения толщиной стенки не менее 3-4 мм.

Размеры рамы определяются габаритами лебедки и точками крепления на транспортном средстве. Обязательно учитывается зазор между барабаном и передним бампером для свободного схода троса. Рама проектируется с учетом необходимости доступа к механизму лебедки и элементам подкапотного пространства.

Этапы сборки рамы

1. Раскрой заготовок: Нарежьте профиль по предварительно рассчитанным размерам с учетом углов подрезки для соединений. Тщательно зачистите торцы от заусенцев.
2. Предварительная сборка: Скрепите элементы струбцинами на ровной поверхности, контролируя геометрию (прямые углы, параллельность). Проверьте совместимость с крепежными точками на УАЗе и посадочными отверстиями лебедки.
3. Прихватка сваркой: Зафиксируйте конструкцию в ключевых точках короткими сварочными швами. Убедитесь в отсутствии перекосов.
4. Окончательная сварка: Проварите все стыки непрерывным швом с обеих сторон для максимальной прочности. Избегайте перегрева металла, ведите сварку короткими участками с перерывами.
5. Усиление конструкции: Установите косынки или распорки в зонах повышенной нагрузки (точки крепления лебедки, места соединения с лонжеронами).
6. Обработка: Зачистите швы болгаркой, просверлите монтажные отверстия под болты крепления к автомобилю и лебедке. Обработайте раму антикоррозийным составом и покрасьте.

Крепление рамы к лонжеронам выполняется минимум четырьмя высокопрочными болтами (класс прочности 8.8 или выше) с каждой стороны. Используйте усиленные шайбы или пластины для распределения нагрузки. Перед установкой лебедки проверьте отсутствие перекоса рамы и надежность всех соединений.

Сборка узла редуктора и двигателя

Подготовьте каркасную раму лебедки, убедившись в параллельности посадочных плоскостей для редуктора и двигателя. Жестко зафиксируйте редуктор на раме через штатные крепежные отверстия, используя болты с пружинными шайбами и контргайками. Проверьте отсутствие перекосов при помощи угольника.

Совместите вал двигателя с входным валом редуктора, временно закрепив силовой агрегат струбцинами. Точность соосности критична – допустимое отклонение не должно превышать 0.1 мм. При необходимости используйте прокладки из листового металла для юстировки положения двигателя относительно плоскости крепления.

Ключевые этапы соединения элементов

Выполните финальное крепление двигателя:

• Просверлите отверстия в раме согласно монтажной схеме двигателя
• Установите резиновые демпферы вибрации на крепежные шпильки
• Затяните болты крест-накрест с усилием 45-50 Н·м

Важно! Для передачи крутящего момента используйте соединительную муфту:

Тип муфты	Преимущества	Монтажный зазор
Эластичная втулочно-пальцевая	Компенсация неточности соосности	3-5 мм между валами
Зубчатая	Высокая нагрузочная способность	Требует точной центровки

После установки муфты проверьте свободное проворачивание валов рукой. Убедитесь в отсутствии биений и посторонних шумов при пробном пуске двигателя без нагрузки. Обязательно установите защитный кожух на вращающиеся элементы перед эксплуатацией.

Монтаж подшипниковых опор барабана

Установку подшипниковых опор начинают с тщательной очистки посадочных мест на раме лебедки от грязи и следов коррозии. Контролируют соосность отверстий для монтажных болтов, используя калиброванные штифты или лазерный уровень, так как перекос приведет к преждевременному износу подшипников и вала.

Подшипники предварительно заполняют термостойкой смазкой (например, Litol-24), равномерно распределяя состав по роликам. Посадочные поверхности вала и внутренних обойм обрабатывают монтажной пастой для исключения фреттинг-коррозии. Запрессовку выполняют гидравлическим прессом с применлением оправки, передающей усилие строго на наружное кольцо.

Ключевые этапы сборки

1. Наденьте стопорные кольца на вал в предусмотренные канавки
2. Запрессуйте подшипники до упора в бурты вала с контролем усилия (не более 5 тн)
3. Установите сальники, смазав губы консистентной смазкой

Параметр	Значение
Момент затяжки крепежных болтов	90-110 Н·м
Тепловой зазор подшипника	0.05-0.08 мм
Биение вала после сборки	≤ 0.1 мм

После монтажа проверьте свободное вращение вала от руки – движение должно быть плавным без заеданий. Фиксирующие пластины крепежных болтов подгибают минимум на две грани, а резьбовые соединения обрабатывают анаэробным фиксатором. Обязательно заполните масленки свежей смазкой перед эксплуатацией.

Система охлаждения электродвигателя лебедки

Электродвигатель лебедки при интенсивной работе выделяет значительное количество тепла, и его перегрев приводит к резкому снижению КПД, потере мощности, ускоренному износу обмоток и даже выходу из строя. Для самодельных конструкций на УАЗ критически важно обеспечить эффективный теплоотвод, особенно при использовании двигателей, не рассчитанных изначально на длительные пиковые нагрузки, характерные для вытаскивания застрявшего автомобиля.

Безвоздушное охлаждение штатного корпуса двигателя часто оказывается недостаточным, поэтому требуется реализация дополнительных мер. Наиболее распространенный и доступный метод – принудительный обдув лопастями вентилятора, закрепленными на валу ротора. Для этого необходимо обеспечить беспрепятственный приток холодного воздуха к вентиляционным отверстиям корпуса двигателя и организовать его направленный отвод от нагретых зон.

Ключевые элементы системы

• Защитный кожух: Предохраняет вентилятор от грязи, воды и механических повреждений, но обязательно должен иметь перфорацию для забора воздуха.
• Воздуховоды: Направляют поток холодного воздуха от вентилятора вдоль корпуса статора и ротора. Изготавливаются из жести, пластика или гибких гофрированных труб.
• Термодатчик и реле: Позволяют автоматизировать включение дополнительного охлаждения (например, кулера) при достижении критической температуры.

Материал радиатора	Сложность монтажа	Эффективность
Алюминиевые пластины	Низкая	Умеренная
Медные трубки	Высокая	Высокая
Готовый CPU-радиатор	Средняя	Высокая

Принудительный обдув можно усилить установкой дополнительного электрического вентилятора (кулера), направленного на корпус двигателя или смонтированный радиатор. Кулер подключается через реле и термовыключатель, активируясь только при превышении заданного температурного порога, что экономит заряд АКБ. Для двигателей, работающих в экстремальном режиме (глубокая грязь, длительная нагрузка), эффективно комбинированное решение: воздушное охлаждение + радиатор с принудительным обдувом.

Обязателен регулярный контроль чистоты вентиляционных отверстий и лопастей вентилятора от грязи и снега, которые мгновенно снижают эффективность теплоотвода. После преодоления глубоких водных препятствий необходимо просушивать двигатель во избежание коррозии и замыканий. Правильно реализованная система охлаждения существенно повышает надежность и ресурс электролебедки в тяжелых условиях эксплуатации внедорожника.

Монтаж соленоидного блока управления

Подготовьте место установки блока. Оптимально расположить его в подкапотном пространстве на максимально возможном возвышении для защиты от воды и грязи. Поверхность должна быть ровной, прочной и очищенной от масляных пятен. Убедитесь в отсутствии помех для педалей, рулевых тяг и движущихся деталей двигателя.

Закрепите блок через штатные отверстия в корпусе, используя резиновые демпферы или проставки для снижения вибрации. Примените крепеж с антикоррозийным покрытием (оцинкованные болты или нержавейку). Ориентируйте разъемы вниз для предотвращения скопления влаги внутри корпуса.

Подключение электрики

Выполняйте соединения строго по схеме производителя. Последовательность работ:

1. Силовые кабели:
   • Красный провод (+) от аккумулятора через плавкий предохранитель (100-150А) к клемме "BAT" блока
   • Черный провод (-) на кузовную массу или минусовую клемму АКБ
2. Цепи лебедки:
   • Клеммы "F" и "R" подключите к контактам электродвигателя лебедки
   • Сечение проводов – не менее 35 мм² для расстояния до 1.5 м
3. Управляющие провода:
   • Коннектор пульта соедините с разъемом "Control" блока
   • Изолируйте скрутки термоусадкой

Обязательно установите пластиковые защитные гофры на все кабельные линии в зонах возможного перетирания. Проверьте затяжку клемм динамометрическим ключом согласно спецификации (обычно 8-12 Н·м).

Клемма блока	Назначение	Рекомендуемое сечение (мм²)
BAT+	Плюс от АКБ	50
GND	Масса	50
F/R	Выходы на двигатель	35

После монтажа протестируйте систему без нагрузки: включение/выключение лебедки, реверс. Контролируйте отсутствие искрения, резкого нагрева контактов или посторонних щелчков в реле. При выявлении проблем немедленно обесточьте цепь и проверьте правильность подключений.

Прокладка силовых кабелей питания

Для подключения лебедки используйте медный многожильный кабель сечением не менее 25 мм² – это обеспечит минимальные потери напряжения при высоких нагрузках. Длина кабеля рассчитывается индивидуально с запасом 10-15% для удобного монтажа и исключения натяжения. Обязательно применяйте термостойкую изоляцию, устойчивую к маслам, бензину и перепадам температур.

Прокладывайте кабель по наименее уязвимым траекториям: вдоль лонжеронов рамы или существующих жгутов проводки, избегая зон трения, острых кромок и нагревающихся элементов (двигатель, выхлопная система). Фиксируйте провод каждые 20-30 см пластиковыми хомутами в гофре или специальными клипсами – это предотвратит перетирание и повреждение при вибрации.

Ключевые этапы подключения

Прямое соединение с АКБ: Подключайте положительный провод к плюсовой клемме аккумулятора через автоматический выключатель (100-150А), установленный в пределах 30 см от батареи. Отрицательный кабель крепите к кузову или раме в месте с чистым металлом (зачистите краску!), но для мощных лебедок предпочтительнее прямое соединение с минусом АКБ.

1. Защита кабеля:
   • Обязательно используйте двойную гофру или металлорукав в зонах риска
   • Установите резиновые втулки в точках прохода через кузовные панели
2. Коммутация:
   • Применяйте болтовые клеммы с термоусадкой и антикоррозийной смазкой
   • Изолируйте все соединения влагозащитными колпачками

Параметр	Рекомендация	Опасность нарушения
Сечение кабеля	≥25 мм² (для 4000-6000 кгс)	Перегрев, пожар
Тип защиты	Автомат 150А	Расплавление проводки
Крепление к раме	M8 болты с зубчатыми шайбами	Плохой контакт, искрение

Тест перед эксплуатацией: После монтажа проверьте целостность изоляции мегомметром (сопротивление >1 МОм), запустите лебедку без нагрузки на холостом ходу 2-3 минуты, затем проверьте нагрев кабеля и клемм рукой. Категорически недопустимо даже слабое тепловыделение!

Установка пульта дистанционного управления

Подключение дистанционного пульта к лебедке УАЗ начинается с выбора места монтажа приемного блока. Оптимально закрепить его под капотом в защищенном от воды и грязи месте, например, на крыле или перегородке моторного отсека. Обязательно обеспечьте надежную фиксацию блока с помощью хомутов или кронштейнов, исключив вибрацию и контакт с подвижными элементами.

Проводку от приемника к силовому реле лебедки прокладывайте в гофре, фиксируя стяжками вдоль штатных жгутов. Сечение проводов должно соответствовать нагрузке (рекомендуется 2.5 мм²). Основное питание подключайте через отдельный предохранитель напрямую к аккумулятору, а управляющие кабели – к клеммам реле согласно схеме производителя пульта. Тщательно изолируйте все соединения термоусадкой.

Последовательность подключения

1. Снимите клемму «–» с аккумулятора для обесточивания системы
2. Подсоедините силовой кабель приемника к плюсовой клемме АКБ через предохранитель (40-60А)
3. Соедините выходные провода приемника с управляющими контактами реле лебедки
4. Заземлите приемник на кузов болтом с очищенной от краски поверхностью
5. Проверьте работоспособность: при нажатии кнопок пульта должно быть слышно щелканье реле

Важные нюансы: Используйте водозащищенные разъемы для соединения приемника с пультом. Радиус действия увеличится при установке антенного провода вертикально. Обязательно протестируйте срабатывание лебедки на холостом ходу перед эксплуатацией.

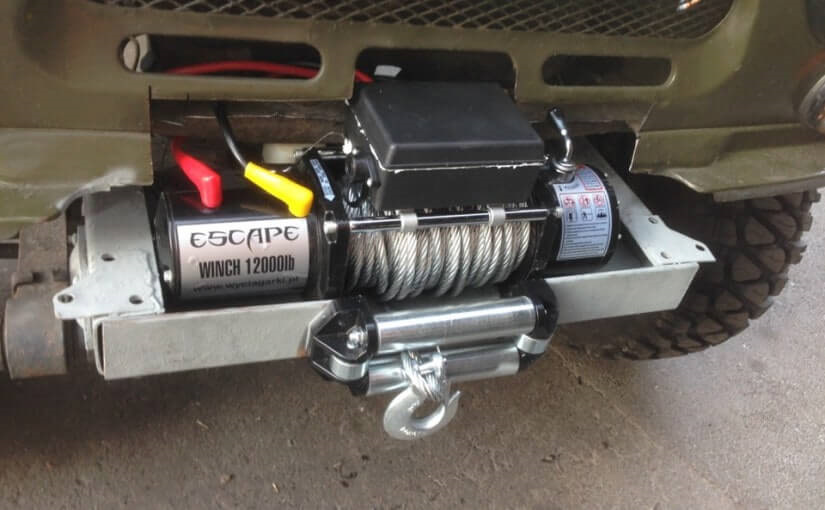

Крепление лебедки к лонжеронам УАЗ

Надежное крепление лебедки к лонжеронам рамы – критически важный этап установки, напрямую влияющий на безопасность эксплуатации. Лонжероны являются основными силовыми элементами кузова УАЗ, поэтому монтажная платформа или проушины лебедки должны фиксироваться именно к ним, а не к тонкому металлу бампера или кузовным панелям.

Стандартные лонжероны УАЗ имеют достаточную прочность, но часто требуют усиления в зоне крепления лебедки из-за значительных нагрузок при работе. Для этого используются дополнительные накладки (усилители) из толстой стали (рекомендуется 5-8 мм), которые увеличивают площадь контакта и распределяют усилие, предотвращая деформацию или разрыв металла лонжерона.

Ключевые этапы и требования

Основные шаги и принципы крепления:

• Изготовление/подбор монтажной пластины: Используется готовая силовая платформа для конкретной модели УАЗ или самодельная конструкция из листовой стали толщиной не менее 8 мм. Платформа должна точно соответствовать расстоянию между лонжеронами и иметь проушины под болты лебедки.
• Подготовка лонжеронов: Тщательно очистите поверхности лонжеронов от грязи, ржавчины и старой защиты. Разметьте точки сверления под крепежные болты согласно схеме крепления платформы или усилителей.
• Установка усилителей (накладок): Вырежьте из стального листа пластины-усилители, повторяющие контур зоны крепления на лонжероне. Накладки устанавливаются внутри лонжерона (если доступен внутренний канал) или снаружи (с двух сторон, если доступ только наружный).
• Сверление отверстий: Просверлите отверстия в лонжеронах и усилителях строго перпендикулярно. Диаметр отверстий должен точно соответствовать диаметру используемых силовых болтов (обычно М12-М16 класса прочности не ниже 8.8). Используйте сверла по металлу и охлаждающую жидкость.
• Крепеж: Применяйте только высокопрочные болты, гайки и усиленные шайбы (плоские и гроверные). Обязательно используйте стопорение гаек (контргайки, шплинты, резьбовые фиксатели). Стягивайте болты динамометрическим ключом с усилием, указанным в спецификации крепежа.

Обязательные условия безопасности: Все сварные швы (если они есть на платформе или усилителях) должны быть выполнены качественно, сплошным швом. Готовое крепление должно исключать люфты и вибрации. После установки регулярно проверяйте состояние болтовых соединений и металла вокруг точек крепления на предмет трещин или деформаций.

Элемент	Рекомендуемые характеристики
Толщина монтажной платформы	8-12 мм
Толщина усилителей (накладок)	5-8 мм
Диаметр крепежных болтов	М12 - М16 (класс 8.8 или 10.9)
Кол-во точек крепления на лонжерон	Минимум 4 (2 спереди, 2 сзади платформы)

Изготовление защитного козырька от грязи

Защитный козырек предотвращает попадание грязи, камней и влаги на барабан лебедки и трос, существенно продлевая срок их службы. Конструкция представляет собой изогнутый щиток, монтируемый между рамой автомобиля и лебедкой.

Основной материал – стальной лист толщиной 2-3 мм, устойчивый к ударным нагрузкам. Для крепления потребуются стальные уголки или полосы, болты М8-М10, а также резиновые уплотнители для защиты кузова от вибраций.

Этапы изготовления и монтажа

1. Шаблон и раскрой: С помощью картона создайте выкройку, учитывая габариты лебедки и изгибы рамы УАЗ. Перенесите контуры на стальной лист и вырежьте заготовку болгаркой.
2. Формовка: Зажмите металл в тисках и придайте ему U-образный профиль молотком. Для точного радиуса сгиба используйте трубу подходящего диаметра как оправку.
3. Крепежные элементы: Приварите к тыльной стороне козырька 4-6 уголков с отверстиями под болты. Расположите их в точках крепления лебедки к раме или силовым лонжеронам.
4. Обработка: Сгладьте острые кромки, просверлите крепежные отверстия, затем очистите поверхность от ржавчины и обезжирьте.
5. Установка: Приложите козырек к раме, совместив отверстия с креплениями лебедки. Проложите резиновые прокладки между уголками и кузовом. Зафиксируйте конструкцию болтами через штатные точки монтажа лебедки.

Важно: Зазор между барабаном и козырьком должен составлять 15-20 мм – это исключит трение при сматывании троса. Для защиты от коррозии покройте деталь грунтовкой и краской для металла после примерки.

Выбор синтетического троса или стального каната

Синтетический трос изготавливается из полимерных волокон (чаще Dyneema), обладает минимальным весом при высокой разрывной нагрузке. Он не накапливает кинетическую энергию при обрыве, безопасен в эксплуатации, не подвержен коррозии и легко ремонтируется в полевых условиях. Однако уязвим к истиранию о камни или острые кромки, требует защиты специальными чехлами, а также чувствителен к ультрафиолету и высоким температурам.

Стальной канат традиционно используется благодаря исключительной износостойкости и доступности. Он устойчив к нагреву (например, от барабана лебедки), не боится контакта с абразивными поверхностями и имеет длительный срок службы при правильном уходе. Основные недостатки: значительный вес, опасность "хлеста" при разрыве из-за накопленной энергии, склонность к коррозии, образование заусенцев, а также сложность восстановления при повреждении без специального оборудования.

Критерии сравнения

Параметр	Синтетика	Сталь
Вес	Легче в 4-5 раз	Значительный
Безопасность при обрыве	Безопасен (не "хлещет")	Высокая опасность
Устойчивость к абразивам	Низкая (требует чехлов)	Высокая
Чувствительность к нагреву	Плавление от трения/УФ	Устойчив
Ремонтопригодность	Простой ремонт узлами	Требует обжимки

Рекомендации для УАЗ:

• Выбирайте синтетику, если приоритетны: безопасность, вес, удобство ручной работы с тросом.
• Выбирайте сталь, если эксплуатация предполагает: частый контакт с камнями/грязью, ограниченный бюджет, использование в экстремальных температурах.
• Обязательно используйте защитные чехлы (шаклы) для синтетики и перчатки при работе со стальным канатом.

Техническое обслуживание самодельной лебедки

Регулярный осмотр и обслуживание лебедки – обязательное условие для её долговечной и безопасной работы. Пренебрежение этими процедурами приводит к ускоренному износу деталей, внезапным поломкам и создаёт риск травмирования.

Основное внимание уделяйте критическим узлам: механизму передачи (редуктору, цепи или шкивам), барабану, тормозной системе, электрическим соединениям и крепёжным элементам. Проверки необходимо проводить как перед каждым использованием, так и после интенсивной эксплуатации в тяжёлых условиях.

Ключевые процедуры обслуживания

Смазка трущихся поверхностей:

• Трос: Регулярно очищайте от грязи и наносите специальную смазку для стальных тросов. Это предотвращает коррозию и внутреннее трение нитей.
• Подшипники барабана и редуктора: Проверяйте состояние смазки. При необходимости снимите защитные пыльники, промойте подшипники и заложите свежую консистентную смазку (например, Литол-24).
• Шестерни редуктора: Контролируйте уровень масла в редукторе (если он закрытого типа) и меняйте его согласно регламенту производителя редуктора. Для открытых зубчатых передач используйте густую смазку.
• Валики, оси, ролики направляющих (если есть): Обеспечьте их свободное вращение, смазывайте графитной или иной подходящей смазкой.

Проверка целостности и износа:

• Трос: Тщательно осматривайте по всей длине на предмет обрывов проволок, перегибов, сплющиваний, коррозии. Сильно повреждённый трос немедленно замените.
• Барабан: Ищите трещины, вмятины, следы деформации. Проверяйте надёжность крепления троса к барабану.
• Крюк и строп: Контролируйте отсутствие трещин, сильной деформации, износ зева крюка и состояние предохранительной замковой чекки.
• Крепёж: Подтягивайте все болтовые соединения (крепление лебёдки к раме/бамперу, редуктора к раме лебёдки, двигателя). Используйте контргайки или фиксатор резьбы.
• Рама лебёдки: Осматривайте сварные швы на предмет появления трещин.

Обслуживание электрической части (для электролебёдок):

• Чистите клеммы аккумулятора, силовых проводов и контакты пульта управления от окислов. Обеспечьте надёжное соединение.
• Проверяйте изоляцию силовых кабелей на предмет перетирания или оплавления.
• Защищайте электродвигатель от прямого попадания воды и грязи. При необходимости продувайте сжатым воздухом.
• Контролируйте работу тепловой защиты двигателя (если предусмотрена).

Проверка тормозной системы:

• Механический тормоз (обычно в редукторе): Проверяйте плавность включения/выключения и эффективность удержания груза.
• Электромагнитный тормоз: Убедитесь в чётком срабатывании при снятии питания с двигателя.

Чистка и защита:

• После эксплуатации в грязи, воде или снегу обязательно промойте лебёдку водой (избегая прямого сильного напора на подшипники и электродвигатель) и просушите.
• Периодически обрабатывайте металлические недвижущиеся части антикоррозийными составами.
• Храните лебёдку с аккуратно уложенным, очищенным и смазанным тросом, защищённую от атмосферных воздействий чехлом.

Список источников

Для изучения темы использовались открытые технические ресурсы, специализированные форумы и практические руководства.

Основной акцент сделан на материалы, посвященные конструктивным особенностям УАЗ и самодельным решениям.

• Форумы внедорожников (UAZBUKA.RU, DRIVE2.RU раздел УАЗ)
• Видеоинструкции на YouTube-каналах по автотюнингу
• Техническая документация производителей лебедок (WARN, SuperWinch)
• Печатные издания: журналы "4x4 Club", "За рулем. Внедорожник"
• Специализированные порталы: 4x4.tech, off-road-drive.ru
• Электронные книги по модернизации внедорожников
• Технические чертежи и схемы с ресурсов самодельщиков

Видео: Изготовление площадки под лебёдку своими руками. Установка лебёдки на # УАЗ Патриот


• Замена масла в Нива Шевроле - выбор масла, периодичность замены, советы

• Эта машина - круче не бывает!

• Объем двигателя ВАЗ-2107 - сколько литров?
