Легко меняем габаритные огни - работают как надо

Статья обновлена: 18.08.2025

Габаритные огни – обязательный элемент безопасности любого автомобиля. Их исправная работа гарантирует вашу видимость на дороге в темное время суток и сложных погодных условиях.

Перегоревшая лампочка не только создает риск штрафа, но и подвергает опасности вас и других участников движения. Замена габаритных ламп – простая операция, которую можно выполнить своими руками буквально за несколько минут.

В этой статье вы найдете четкий алгоритм действий для быстрой и, главное, качественной замены лампочек габаритных огней. Следуя инструкциям, вы сэкономите время и деньги, избежав визита в сервис.

Определение расположения габаритных огней на вашем авто

Габаритные огни (парковочные огни) располагаются спереди и сзади автомобиля, обеспечивая его видимость в темное время суток. Передние габариты традиционно интегрированы в блок-фары, а задние – в единые световые блоки вместе со стоп-сигналами и поворотниками.

Для точного определения позиции выполните следующие действия: включите габаритные огни через переключатель освещения (обычно обозначен значком Ⓟ или символом фар), затем обойдите автомобиль, визуально фиксируя активные световые элементы. Помните, что в некоторых моделях передние габариты могут быть вынесены на бампер или крылья.

Ключевые методы поиска

Визуальная идентификация при включении: активируйте габариты и отметьте загоревшиеся лампы белого (перед) и красного (зад) цвета
Анализ конструкции фар: в блок-фарах ищите небольшие секции рядом с основным светом
Консультация руководства: раздел "Экстерьер" или "Освещение" содержит схемы с точными позициями

Расположение	Особенности	Распространенные варианты
Передние габариты	Белый свет, часто совмещен с ДХО	Блок-фара, бампер, крыло
Задние габариты	Красный свет, часть стоп-сигналов	Комбинированный фонарь, дополнительные секции кузова

Важно: На современных авто с LED-технологией габариты могут представлять световую полосу – в этом случае замена лампы не требуется.

Демонтаж старой лампы: пошаговое извлечение

Убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. Это исключит риск короткого замыкания или удара током при работе с электропроводкой фонаря. Дождитесь полного остывания корпуса фары, если автомобиль эксплуатировался незадолго до начала работ.

Определите тип крепления плафона габаритного огня на вашей модели автомобиля. Чаще всего он фиксируется пластиковыми защелками, винтами или специальной поворотной гайкой. Подготовьте необходимый инструмент: крестовую отвертку, плоскогубцы с тонкими губками или трещотку с насадкой подходящего размера.

Процесс извлечения

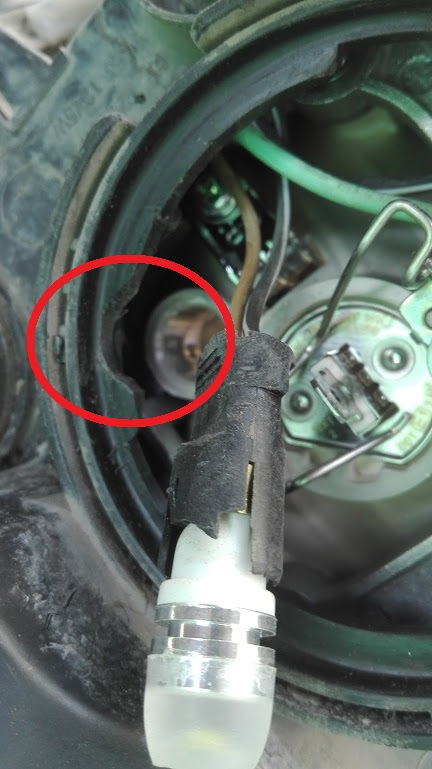

Откройте капот или багажник (в зависимости от расположения фонаря) для доступа к его тыльной стороне. Найдите электрический разъем, подключенный к задней части корпуса лампы габарита. Нажмите на фиксатор разъема и аккуратно отсоедините его от цоколя лампы, потянув вдоль оси контактов. Не тяните за провода – это может повредить проводку.

Снимите защитную крышку: (если присутствует) Поверните пластиковый колпачок против часовой стрелки или отожмите фиксаторы отверткой.
Освободите лампу от крепления:
- Для патронов с поворотным фиксатором: нажмите на цоколь и поверните его против часовой стрелки примерно на 20-30 градусов до щелчка.
- Для ламп на цоколе W5W (T10): аккуратно потяните лампу прямо назад, удерживая за пластиковый цоколь.
- Для ламп с пружинным фиксатором: отожмите металлическую скобу отверткой в сторону и извлеките лампу.
Извлеките лампу: Возьмитесь только за цоколь (не за стеклянную колбу!) и плавно вытащите ее из посадочного гнезда. Если лампа закисла, слегка покачайте ее из стороны в сторону, прилагая минимальное усилие.

Визуально осмотрите цоколь извлеченной лампы и контакты в патроне на предмет окислов, оплавления или коррозии. При наличии загрязнений аккуратно зачистите контакты мелкой наждачной бумагой или специальным очистителем электроцепей. Утилизируйте старую лампу согласно правилам вашего региона.

Тип крепления	Действие при демонтаже	Особенности
Поворотный патрон (BA9s, BAX9s)	Нажать + повернуть против часовой стрелки	Характерный щелчок при разблокировке
Цоколь W5W (T10), W16W (T15)	Потянуть строго вдоль оси	Легко ломается при боковом усилии
Пружинная скоба (H6W, некоторые H21W)	Отжать фиксатор	Требует аккуратности (хрупкий пластик)

Правильный выбор новой лампы по типу и маркировке

Ошибка в подборе лампы приводит к некорректной работе света: возможны перегорание контактов, ошибки бортовой электроники или слепящий эффект. Точное соответствие типу и техническим параметрам – обязательное условие безопасной замены.

Изучите маркировку старой лампы (нанесена на цоколь или колбу) и сверитесь с руководством автомобиля. Основные параметры: тип цоколя, напряжение (12V), мощность (обычно 3-5W для габаритов) и световая температура для светодиодных вариантов.

Ключевые характеристики и обозначения

Распространённые типы цоколей для габаритных огней:

W5W – штырьковый цоколь, межконтактное расстояние 8.7 мм
T10 (или 194) – аналог W5W с аналогичными характеристиками
BA9S – штырьковый с асимметричными штифтами
P21W (1156) – цоколь с боковыми контактами

Маркировка	Тип	Мощность (W)	Применение
W5W	Галоген/LED	5	Передние/задние габариты
T4W	Галоген/LED	4	Подсветка номера
R5W	Галоген	5	Задние габариты

При переходе на светодиоды (LED):

Убедитесь в совпадении формы и размера с оригиналом
Проверьте направленность светового потока
Для CAN-шины выбирайте лампы с встроенными резисторами (CANbus)

Установка новой лампы: особенности фиксации

Надежная фиксация лампы в патроне критична для стабильной работы и предотвращения вибрационных повреждений. Неправильное крепление приводит к перегоранию контактов, миганию или полному выходу из строя габаритного огня.

Конструкции патронов различаются по типу фиксации: пружинные зажимы, поворотные механизмы или резьбовые цоколи. Важно точно определить систему крепления перед установкой, чтобы избежать поломки пластиковых элементов корпуса фары.

Техника правильной фиксации

При поворотном механизме (типа BA9S): совместите штифты цоколя с пазами патрона, вдавите лампу до упора и поверните на 20-30° до характерного щелчка.
Для пружинных зажимов (например, W5W): аккуратно вставьте лампу под углом 45°, затем выровняйте корпус до щелчка фиксатора. Проверьте отсутствие люфта легким потягиванием.
В резьбовых цоколях (P21W): вкручивайте без усилия до мягкого упора. Перетягивание вызывает деформацию контактной группы.

Критические ошибки:

Применение избыточной силы – ведет к сколам на цоколе или трещинам в патроне
Неполный поворот фиксатора – вызывает вибрацию и окисление контактов
Игнорирование ориентации светодиодных ламп – приводит к неправильному светораспределению

Тип цоколя	Признак правильной фиксации	Контрольная проверка
BA9S (поворотный)	Отсутствие выступающих штифтов, невозможность проворачивания	Попытка поворота против часовой стрелки без нажатия
W5W (штырьковый)	Пружинный фиксатор полностью закрыт корпусом лампы	Лёгкое подёргивание за провода питания

Проверка работоспособности после замены

После установки новых ламп включите зажигание и активируйте габаритные огни через штатный переключатель в салоне автомобиля. Обойдите транспортное средство, визуально убедившись в работе всех замененных элементов: передних позиционных огней, задних фонарей и боковых повторителей (при наличии).

Обратите внимание не только на факт свечения, но и на равномерность яркости между правой и левой стороной. Проверьте отсутствие мерцания или затемненных секций в блок-фарах, что может свидетельствовать о неправильной посадке лампы в патрон.

Дополнительные контрольные действия

Выполните последовательную проверку:

Тест всех режимов: Переключите свет на аварийную сигнализацию для синхронной проверки всей цепи.
Диагностика контактов: При обнаружении неработающего фонаря осторожно извлеките лампу, осмотрите цоколь на предмет окислов или деформации.
Контроль энергопотребления: Используйте мультиметр для замера напряжения на разъемах при включенных фарах – показатели должны соответствовать 12В.

Тип неисправности	Возможная причина
Лампа не включается	Неплотная посадка в патроне, перегоревший предохранитель
Прерывистое свечение	Окисленные контакты, повреждение проводки
Разная интенсивность света	Несовпадение типов ламп (LED/галоген), заводской брак

Обязательно проверьте корректность работы стоп-сигналов и указателей поворота, так как некоторые модели автомобилей используют двухнитевые лампы для совмещенных функций. Замените защитные крышки фар, убедившись в герметичности соединения во избежание попадания влаги.

Профилактика частых ошибок при замене ламп

Замена лампы габаритного огня кажется элементарной задачей, но небрежность или спешка приводят к повторным поломкам и дополнительным расходам. Игнорирование нюансов провоцирует короткое замыкание, повреждение оптики или быстрый выход новой лампы из строя.

Соблюдение простых правил минимизирует риски и гарантирует долгую службу элементов освещения. Обратите внимание на ключевые аспекты, которые часто упускают из вида даже опытные автовладельцы.

Ошибка	Профилактика
Неправильный подбор лампы	Сверьте маркировку старой лампы (например, W5W, T10) или данные руководства авто перед покупкой
Контакты руками колбы (галоген)	Берите лампу чистой салфеткой/перчатками. Жировые следы вызывают локальный перегрев
Неполная фиксация в патроне	После установки проверьте плотность прилегания. Люфт вызывает искрение и окисление
Игнорирование окислов на контактах	Очистите контактную группу патрона мелкой наждачкой (перед монтажом!)
Грубое снятие плафона	Изучите тип креплений (защелки, винты). Используйте пластиковый монтажный инструмент

Дополнительные рекомендации

Проверка перед сборкой: Включите габариты до установки плафона. Если лампа не светит – проще исправить.
Защита от влаги: Убедитесь в целостности уплотнителя плафона. Трещины пропускают воду и вызывают коррозию.
Диагностика цепи: При повторном перегорании проверьте предохранитель и напряжение в патроне тестером.
