Линки стабилизатора - объяснение конструкции

Статья обновлена: 18.08.2025

Линки стабилизатора – это компоненты подвески автомобиля, соединяющие стабилизатор поперечной устойчивости с рычагами или стойками. Их основная задача – передавать усилия при кренах кузова, улучшая устойчивость и управляемость.

Эти детали критически важны для безопасности: они минимизируют раскачивание авто в поворотах и компенсируют неровности дороги. Износ линков напрямую влияет на комфорт вождения и сохранность других элементов ходовой части.

В статье разберем конструкцию линков, принцип их работы, признаки неисправностей и особенности замены.

Принцип работы тяг стабилизатора в автомобиле

Тяги стабилизатора (линки) соединяют концы стабилизатора поперечной устойчивости с рычагами подвески или ступицами колёс. Их основная задача – передавать крутящий момент от стабилизатора к элементам подвески при возникновении крена кузова. Жёсткость конструкции обеспечивает синхронное перемещение колёс одной оси, предотвращая их независимое смещение относительно кузова.

При прямолинейном движении тяги не испытывают существенных нагрузок, так как стабилизатор сохраняет нейтральное положение. В повороте кузов кренится, заставляя одно колесо прижиматься к дороге, а другое – отрываться. Стабилизатор скручивается, создавая противодействие: его центральная часть фиксируется на кузове, а концы через тяги тянут подвеску вверх с внутренней стороны поворота и вниз – с наружной. Это выравнивает положение колёс и минимизирует крен.

Ключевые аспекты функционирования

Преобразование усилий: Шарнирные соединения на концах тяг компенсируют разнонаправленные перемещения подвески (вертикальные, горизонтальные), сохраняя чёткую передачу крутящего момента.
Динамическая стабилизация: При резком изменении траектории (например, объезде препятствия) тяги мгновенно передают усилие скручивания стабилизатора, стабилизируя положение кузова.
Баланс комфорта и управляемости: Жёсткость тяг влияет на остроту реакции подвески: изношенные тяги увеличивают крен, а чрезмерно жёсткие – снижают плавность хода.

Геометрия и конструктивные особенности линков

Геометрия линков стабилизатора напрямую определяет кинематику подвески и эффективность работы стабилизатора поперечной устойчивости. Длина, угол установки и пространственная ориентация линка влияют на величину передаваемого усилия, характер изменения развала колес при ходах подвески и степень компенсации кренов кузова. Короткие линки обеспечивают более жесткую связь и быструю реакцию на крен, но могут создавать избыточные напряжения в шарнирах, тогда как длинные – смягчают передачу усилий, но увеличивают инерционность системы.

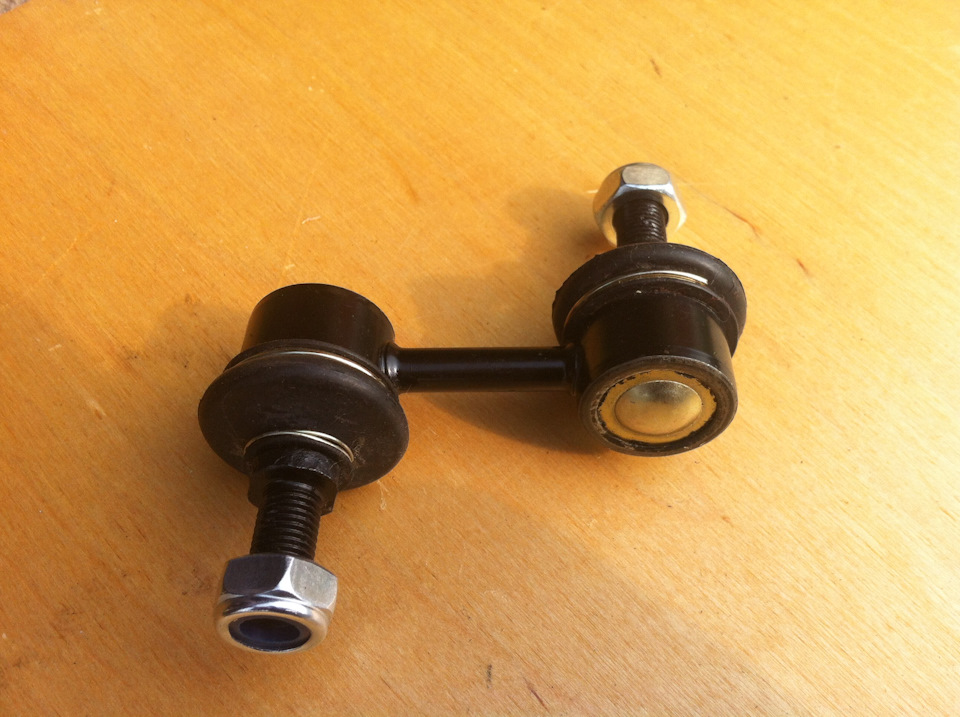

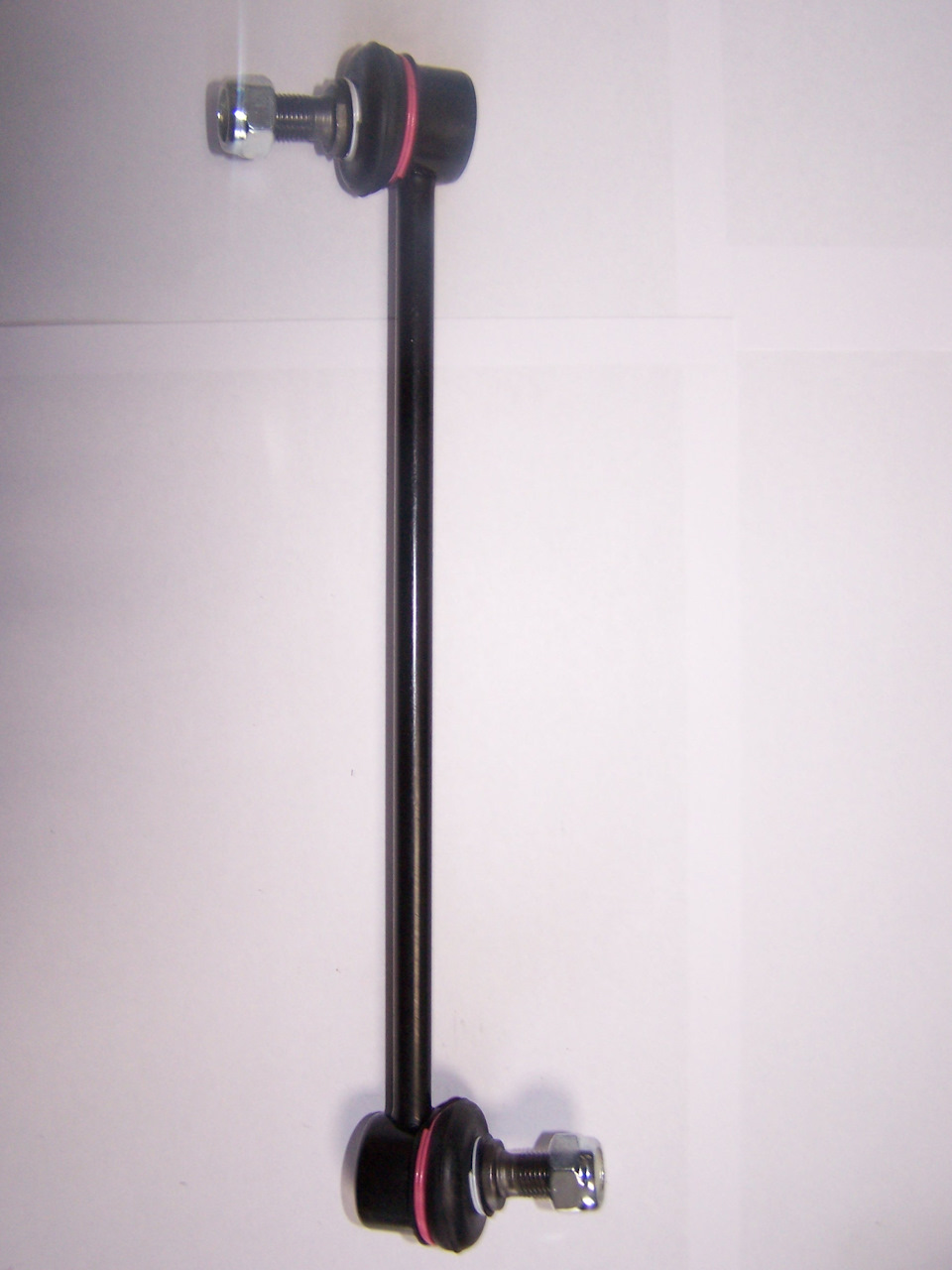

Конструктивно линк представляет собой стержень с интегрированными шарнирами на обоих концах. Критически важным является взаимное расположение осей вращения этих шарниров относительно точек крепления на стабилизаторе и рычаге подвески/стойке. Параллельность или небольшой угол между осями минимизирует паразитные нагрузки и износ. Неправильная геометрия установки приводит к преждевременному выходу шарниров из строя из-за возникновения нерасчетных изгибающих моментов и нарушения соосности.

Ключевые конструктивные элементы

Тело линка: Изготавливается из высокопрочной стали (реже – алюминиевых сплавов), имеет цилиндрическую или двутавровую форму для оптимального соотношения жесткости и массы. Встречаются регулируемые по длине варианты для точной настройки геометрии.
Шарнирные соединения:
- Шаровые опоры: Обеспечивают свободу вращения во всех плоскостях, наиболее распространены. Включают палец с шаром, полимерный или металлический вкладыш, защитный чехол с консистентной смазкой.
- Резинометаллические втулки (сайлент-блоки): Дешевле шаровых, гасят вибрации, но ограничивают подвижность, применяются реже. Состоят из наружной и внутренней обойм с эластомерной прослойкой.
Защитные элементы: Резиновые или полиуретановые пыльники, герметизирующие шарниры от грязи и воды. Металлические экраны (на некоторых моделях) для защиты от механических повреждений.

Параметр	Влияние на характеристики
Длина линка	Увеличивает ход подвески / Снижает жесткость стабилизатора
Угол установки	Определяет вектор передачи усилия / Влияет на износ шарниров
Прочность материала	Запас на усталостную прочность / Сопротивление ударным нагрузкам
Тип шарнира	Шаровая опора: износостойкость, подвижность / Сайлент-блок: виброизоляция, долговечность

Типы шарниров в стабилизаторных тягах

Шарнирные соединения в стабилизаторных тягах обеспечивают подвижное крепление элементов подвески, компенсируя колебания и вибрации при движении автомобиля. Основная задача таких шарниров – передавать усилия от стабилизатора поперечной устойчивости к рычагам подвески без ограничения углов поворота колес.

Конструктивно шарниры делятся на несколько категорий, отличающихся материалом, устройством и принципом работы. Каждый тип имеет специфические особенности эксплуатации, влияющие на долговечность, уровень шума и ремонтопригодность тяги.

Основные разновидности шарнирных соединений

Шаровые опоры – классический вариант с металлическим шарниром, защищенным пыльником. Характеризуются высокой нагрузочной способностью, но требуют регулярной диагностики люфта.
Резинометаллические втулки (сайлент-блоки) – эластомерные вставки, гасящие вибрации. Не создают стуков при износе, но теряют эффективность при повреждении резины или экстремальных температурах.
Полиуретановые шарниры – модернизированная версия сайлент-блоков с повышенной износостойкостью. Сохраняют эластичность в широком температурном диапазоне, но жестче передают вибрации на кузов.

Тип шарнира	Ресурс	Особенности замены
Шаровая опора	40–80 тыс. км	Требует снятия тяги, часто меняется в сборе
Сайлент-блок	60–100 тыс. км	Возможна замена втулки без демонтажа тяги
Полиуретановый	80–120 тыс. км	Ремонт аналогичен резиновым аналогам

При выборе типа шарнира учитывают стиль вождения, условия эксплуатации и требования к комфорту. Шаровые опоры предпочтительны для спортивной езды, а эластомерные решения – для повседневного использования благодаря плавности работы.

Материалы изготовления линков стабилизатора

Линки стабилизатора подвергаются высоким механическим нагрузкам (скручиванию, сжатию, изгибу), поэтому материал должен обладать исключительной прочностью и долговечностью. Основные требования включают устойчивость к усталостным напряжениям, коррозии и способность сохранять геометрию под воздействием постоянных вибраций.

Производители используют несколько типов материалов, каждый со своими эксплуатационными характеристиками и областью применения. Выбор конкретного сплава зависит от конструкции подвески, класса автомобиля и целевых показателей стоимости.

Распространённые материалы

Легированная сталь (марки 40Х, 30ХГСА) – наиболее распространённый вариант. Отличается высокой прочностью на растяжение и ударной вязкостью. Требует обязательного антикоррозионного покрытия (цинкование, хромирование).
Алюминиевые сплавы – применяются в тюнинге и спортивных авто для снижения неподрессоренных масс. Легче стали на 50-60%, но уступают в прочности и долговечности при ударных нагрузках.
Кованая сталь – используется в OEM-производстве премиальных марок. Ковка повышает плотность металла, обеспечивая лучшую усталостную прочность по сравнению с литьём или штамповкой.
Композитные материалы (полимеры с армированием) – экспериментальные решения. Позволяют достичь минимального веса и полного отсутствия коррозии, но пока не выдерживают экстремальных нагрузок серийных автомобилей.

Критерии выбора материала

Материал	Прочность	Вес	Коррозионная стойкость	Стоимость
Легированная сталь	Очень высокая	Высокий	Средняя (требует защиты)	Низкая
Алюминиевый сплав	Средняя	Низкий	Высокая	Высокая
Кованая сталь	Максимальная	Высокий	Средняя (требует защиты)	Очень высокая

Шарнирные соединения линков (сайлентблоки или шаровые опоры) изготавливаются из резинометаллических элементов или спечённых металлокерамических втулок, где основными материалами выступают высокоуглеродистая сталь, бронза и полиуретан для втулок.

Признаки неисправности задних стабилизаторных тяг

Неисправность задних стабилизаторных тяг проявляется характерными симптомами, влияющими на управляемость и комфорт автомобиля. Игнорирование этих признаков может привести к ускоренному износу других элементов подвески и снижению безопасности движения.

Основные симптомы включают посторонние звуки и изменения в поведении машины на дороге. При обнаружении любого из этих признаков рекомендуется провести диагностику ходовой части для точного определения проблемы.

Типичные проявления износа

Стук или лязг в задней подвеске при проезде неровностей, лежачих полицейских или на поворотах
Раскачивание кузова в поперечной плоскости при маневрах, ощущение "валкости"
Увод задней оси при торможении или разгоне, требующий постоянных подруливаний
Вибрация руля на средних и высоких скоростях, особенно заметная на трассе

Дополнительные косвенные признаки: неравномерный износ протектора задних шин, появление люфта при физической проверке тяги монтировкой, визуальные повреждения пыльников или следы подтекания смазки.

Симптомы износа передних линков стабилизатора

Стук или глухой лязг в передней подвеске при проезде неровностей (лежачих полицейских, ям, рельсов) – наиболее характерный признак. Звук проявляется при разной скорости, особенно на мелких кочках, и может усиливаться при поворотах руля.

Ухудшение курсовой устойчивости: автомобиль начинает "рыскать" по дороге, требует постоянных подруливаний на прямой. При резких маневрах или входе в повороты возникает ощущение излишней крены кузова и "раскачки".

Дополнительные признаки износа

Вибрация руля при движении по неровностям, иногда отдающая в педали.
Неравномерный износ шин (особенно по краям протектора) из-за нарушения углов установки колес.
Люфт при раскачке – при покачивании автомобиля вверх-вниз за переднее крыло может ощущаться стук в зоне крепления тяг стабилизатора.
Скрипы или писки из подвески при низких температурах или на сухом асфальте.

Важно: Изношенные линки не всегда проявляют все симптомы сразу. Диагностика включает визуальный осмотр (трещины, разрывы пыльников, деформация) и проверку люфта монтировкой на подъемнике.

Последствия езды с порванными тягами стабилизатора

Порванная тяга стабилизатора полностью нарушает работу подвески, провоцируя неконтролируемые крены кузова при поворотах или маневрах. Автомобиль начинает "рыскать" на дороге, теряя курсовую устойчивость даже на небольших неровностях, а рулевое колесо передаёт сильные вибрации и удары. Резко возрастает нагрузка на соседние элементы ходовой части: стойки стабилизатора, сайлентблоки рычагов и амортизаторы начинают работать с перегрузкой, ускоряя их износ.

Управляемость машины критически ухудшается: на поворотах возникает эффект "клевка" с запоздалой реакцией на действия рулём, а при экстренном торможении возможен неконтролируемый увод в сторону. Шины испытывают неравномерное давление, что приводит к ускоренному истиранию протектора по краям. На высоких скоростях эти факторы создают прямую угрозу заноса или опрокидывания транспортного средства.

Основные риски эксплуатации

Потеря контроля на дороге
Сильные раскачивания при разгоне/торможении, запаздывающая реакция на поворот руля.
Ускоренное разрушение ходовой
Деформация стоек стабилизатора, разбивание втулок и подшипников амортизаторов.
Опасность ДТП
Риск заноса на мокром асфальте, снос передней оси в повороте.

Элемент подвески	Последствия перегрузки
Сайлентблоки рычагов	Разрыв резиновых вставок, появление стуков
Амортизаторы	Течь масла, деформация штока
Шарниры рулевых тяг	Люфт рулевого управления, "биение" руля

Инструкция по самостоятельной диагностике линков стабилизатора

Для диагностики линков стабилизатора потребуется домкрат, набор ключей, монтировка и помощник. Предварительно установите автомобиль на ровной площадке, зафиксируйте колеса противооткатными упорами и снимите колеса с проверяемой оси.

Проводите осмотр только после очистки деталей от грязи. Обращайте внимание на люфты, стуки и состояние резиновых элементов. Ниже приведен порядок действий для выявления неисправностей.

Пошаговая проверка

Этап 1: Визуальный осмотр

Исследуйте пыльники на трещины и разрывы
Проверьте целостность металлических частей на деформации
Убедитесь в отсутствии следов масла (утечка из амортизаторов)

Этап 2: Проверка люфтов

Попросите помощника покачать руль влево-вправо
Наблюдайте за соединениями линков с рычагами и стойкой
Зафиксируйте монтировкой между кузовом и тягой стабилизатора
Покачивайте монтировкой вверх-вниз, отмечая свободный ход

Признак неисправности	Возможная причина
Стук при движении по неровностям	Износ втулок или шаровых соединений
Автомобиль "рыскает" на скорости	Критический люфт шарниров
Вибрация руля	Деформация тяги стабилизатора

Этап 3: Дополнительные тесты

При вывешенном колесе измерьте рулеткой расстояние между симметричными точками рычагов с обеих сторон. Разница более 3 мм указывает на погнутость стабилизатора или линков. Важно: диагностику задних линков проводите при снятой нагрузке с подвески.

Причины преждевременного выхода линков стабилизатора из строя

Линки стабилизатора постоянно подвергаются ударным и скручивающим нагрузкам при движении по неровностям, что приводит к постепенному разрушению их элементов. Особенно критичны ударные воздействия при проезде выбоин или лежачих полицейских на высокой скорости, создающие пиковые напряжения в материале детали.

Низкое качество компонентов – частая причина сокращения ресурса. Использование дешёвых сплавов с недостаточной прочностью, неоригинальных втулок или несоответствующих стандартам резиновых/полиуретановых элементов ускоряет износ шарниров и посадочных зон.

Ключевые факторы ускоренного износа

Коррозия металлических частей – проникновение влаги и реагентов в шаровые соединения и резьбовые участки, вызывающее заклинивание и разрушение антифрикционных покрытий
Деформация штока – искривление тела линки после наезда на препятствия, нарушающее соосность шарниров и создающее дополнительные напряжения
Износ втулок стабилизатора – чрезмерный люфт в посадочных местах крепления, провоцирующий ударные нагрузки на пальцы линков
Неправильная установка – перетяжка резьбовых соединений, повреждающая грани гаек; монтаж с предварительным натягом без соблюдения заводских зазоров

Эксплуатационный фактор	Последствие для линки
Агрессивный стиль вождения	Перегрузки шарниров при резких поворотах и торможениях
Регулярная перегрузка автомобиля	Превышение расчетных нагрузок на узлы подвески
Нарушение геометрии подвески	Работа линки под постоянным углом, вызывающим неравномерный износ

Важно: Комбинация нескольких факторов (например, коррозия + ударные нагрузки) снижает ресурс детали в 2-3 раза относительно нормативных показателей. Особенно критично разрушение защитных пыльников – при их повреждении абразивные частицы проникают в шарниры, действуя как абразив.

Правила выбора новых линков для замены

Определите тип и конструкцию оригинальных линков вашего автомобиля. Критически важны: длина элемента, форма креплений (прямая, Г-образная), тип шаровых шарниров или втулок, а также диаметр и шаг резьбы наконечников. Несоответствие хотя бы одного параметра сделает установку невозможной или небезопасной.

Учитывайте материал изготовления: стандартные стальные тяги подвержены коррозии, тогда как модели с тефлоновым покрытием или из нержавеющей стали значительно долговечнее. Проверьте качество пыльников – от их целостности напрямую зависит срок службы шарниров. Дешёвые аналоги часто используют резину низкой эластичности, которая растрескивается через несколько месяцев.

Ключевые критерии подбора

Совместимость по автомобилю: Используйте VIN-код или полные данные ТС (марка, модель, год выпуска, тип двигателя) в каталогах производителей или интернет-магазинах. Универсальные линки требуют дополнительной проверки геометрии.

Производитель:

Оригинал (OEM) – гарантия точного соответствия, но высокая цена
Проверенные бренды (Lemförder, TRW, Moog) – оптимальное сочетание качества и стоимости
Бюджетные аналоги – риск преждевременного выхода из строя

Технические нюансы:

При замене парных элементов (передняя/задняя ось) меняйте оба линка одновременно
Для усиленной подвески (лифт, тюнинг) выбирайте усиленные версии
Предпочтение отдавайте линкам со смазочными ниппелями для обслуживания шарниров

Параметр	Важность	Риски при игнорировании
Длина тяги	Критическая	Нарушение углов установки колес, разрушение подвески
Тип крепления	Критическая	Невозможность установки
Качество пыльника	Высокая	Ускоренный износ шарнира, стук на неровностях

Проверка перед покупкой: Убедитесь в отсутствии люфтов в новых шарнирах ручным тестом (покачивание элементов). Изучите упаковку на наличие маркировок бренда и защитных голограмм для исключения контрафакта. Сравните вес – дешёвые подделки заметно легче фирменных изделий из-за тонкостенных материалов.

Оригинальные и неоригинальные стабилизаторные тяги: сравнение

Оригинальные тяги производятся компанией-изготовителем автомобиля или её официальными партнёрами, гарантируя полное соответствие геометрии, материалам и допускам конкретной модели. Они проходят многоуровневый контроль качества и сертификацию, что обеспечивает идеальную совместимость с подвеской и предсказуемый ресурс.

Неоригинальные аналоги выпускаются сторонними производителями, часто по лицензии OEM, но с возможными отклонениями в технологиях. Качество варьируется от уровня премиум (аналоги OE) до бюджетных реплик, где возможны упрощения конструкции или использование менее прочных сплавов.

Ключевые отличия

Ресурс эксплуатации: Оригинал служит 60-100 тыс. км, неоригинал премиум-класса – 40-70 тыс. км, бюджетные версии – 15-30 тыс. км.
Материалы: Оригинал использует легированные стали с защитным покрытием. В аналогах возможна замена на более дешёвые сплавы или пластик шаровых опор.
Точность изготовления: Оригинальные детали обеспечивают идеальный угол установки. Дешёвые аналоги часто имеют погрешности, вызывающие вибрации.

Критерий	Оригинал	Неоригинал (бюджет)
Соответствие допускам	100%	70-85%
Гарантия производителя	2+ года	6-12 месяцев
Влияние на подвеску	Без последствий	Риск ускоренного износа сайлент-блоков

Важно: Качественные аналоги уровня OE (например, TRW, Lemförder) часто не уступают оригиналу, но требуют проверки каталожных совместимостей. Бюджетные изделия могут деформироваться при нагрузках, а недостаточная герметизация пыльников приводит к быстрому выходу шаровых из строя.

Необходимый инструмент для замены линков

Замена линков стабилизатора требует точного набора инструментов для безопасного и эффективного выполнения работ. Отсутствие специализированных приспособлений усложнит демонтаж старых элементов и корректную установку новых деталей.

Подготовка инструментария заранее минимизирует риски повреждения компонентов подвески и обеспечит соблюдение технических параметров затяжки резьбовых соединений. Работы выполняются на поднятом и надёжно зафиксированном автомобиле.

Динамометрический ключ – для соблюдения момента затяжки (критично для сохранения ресурса сайлент-блоков).
Съёмник шаровых опор (типа «вилка» или гидравлический) – для отсоединения линка от ступицы/рычага без деформации.
Набор головок (13-22 мм) и трещоточный вороток – для откручивания крепёжных болтов/гаек.
Проникающая смазка (WD-40, Liquid Wrench) – для обработки закисших соединений.
Домкрат и страховочные подставки – для подъёма и фиксации автомобиля.
Молоток (резиновый/металлический) и монтажная лопатка – для демонтажа уплотнившихся деталей.

Пошаговая замена передних стабилизаторных тяг

Замена передних стабилизаторных тяг требует подготовки инструментов и соблюдения мер безопасности. Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, зафиксирован ручным тормозом и противооткатными упорами, а колеса демонтированы для доступа к узлам подвески.

Важно заранее приобрести новые тяги, соответствующие модели автомобиля, и проверить состояние сопутствующих элементов: втулок стабилизатора, сайлент-блоков рычагов. Подготовьте стандартный набор инструментов: домкрат, ключи (рожковые, торцовые), баллонный ключ, съемник шаровых шарниров или монтировку.

Процесс демонтажа и установки

Демонтаж колеса: Ослабьте болты на поднятом автомобиле, затем полностью выкрутите их после подъема домкратом.

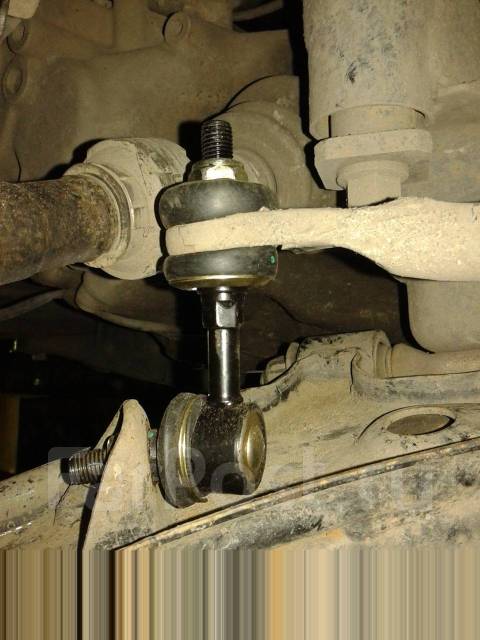

Поиск креплений тяги: Локализуйте тягу стабилизатора – она соединяет стабилизатор поперечной устойчивости с поворотным кулаком или рычагом подвески.
Обработка соединений: Обработайте резьбовые соединения проникающей смазкой (WD-40) для упрощения откручивания.
Откручивание крепежа:
- Фиксируйте шлицы тяги шестигранным ключом.
- Открутите гайки крепления съемным торцовым ключом или головкой.
Снятие тяги: Если шарнир "прикипел", аккуратно используйте съемник шаровых опор. Не применяйте грубую силу во избежание повреждений.
Сравнение деталей: Убедитесь, что новая тяга идентична старой по длине, форме и типу шарниров.
Монтаж новой тяги:
- Закрутите гайки на новую тягу вручную для правильной центровки.
- Затяните с моментом, указанным производителем (обычно 35-70 Нм).
Повторение операции: Проведите аналогичную замену для второй тяги.

Важные нюансы: После установки опустите автомобиль на землю и затяните гайки/болты под нагрузкой. Обязательно проверьте угол развала-схождения, так как вмешательство в подвеску может его нарушить. Контрольная поездка выявит посторонние стуки – их наличие указывает на ошибки монтажа.

Этап	Риски	Профилактика
Откручивание гаек	Срыв резьбы	Применение проникающей смазки, прогрев
Затяжка крепежа	Перетяжка или недотяг	Использование динамометрического ключа
Сход-развал	Ускоренный износ шин	Обязательная регулировка после замены

При отсутствии опыта или специализированного инструмента рекомендовано обратиться в сервис. Неправильная установка приводит к ухудшению управляемости и повреждению смежных узлов подвески.

Алгоритм замены задних линков стабилизатора

Замена задних линков стабилизатора требует точного соблюдения последовательности действий для обеспечения безопасности и корректной работы подвески. Перед началом работ убедитесь в наличии необходимых инструментов и нового комплекта линков, соответствующих модели автомобиля.

Подготовьте автомобиль: установите на ровную поверхность, зафиксируйте колеса противооткатными упорами, снимите нагрузку с задней подвески, слегка приподняв домкратом кузов (не вывешивая колеса полностью). Это обеспечит доступ к крепежу без напряжения в узлах.

Пошаговая процедура замены

Демонтаж старого линка:
- Обработайте резьбовые соединения проникающей смазкой за 10-15 минут до откручивания
- Удерживайте шпильку линка ключом, вторым ключом открутите контргайку
- Снимите шайбы и демонтируйте линк со штанги стабилизатора и рычага подвески
Подготовка посадочных мест:
- Очистите гнезда креплений от грязи и коррозии металлической щеткой
- Проверьте состояние резьбы в отверстиях рычага и стабилизатора
Установка нового линка:
- Вставьте шпильку линка в отверстия кронштейна рычага и стабилизатора
- Наживите гайки вручную до упора, избегая перекоса
- Затяните крепеж динамометрическим ключом с усилием, указанным в технической документации авто

Финишные проверки: Опустите автомобиль, проведите пробную поездку на малой скорости. Убедитесь в отсутствии стуков в задней подвеске. Через 100-200 км пробега повторно проверьте момент затяжки крепежных гаек – новые линки могут дать усадку в местах посадки.

Особенности замены на автомобилях с адаптивной подвеской

Замена линков стабилизатора на машинах с адаптивной подвеской требует особого внимания к электронным компонентам и системам управления демпфированием. Неправильные действия могут повредить датчики хода подвески, актуаторы амортизаторов или проводку, что приведет к ошибкам ЭБУ и некорректной работе адаптивного режима. Перед началом работ обязательно проводится диагностика для определения точной неисправности и отключение питания подвески через сервисное меню бортового компьютера.

После физической замены линков критически важна калибровка адаптивной подвески с помощью специализированного диагностического оборудования. Без этой процедуры электронный блок управления не сможет корректно интерпретировать данные о положении кузова и дорожном просвете, что нарушит алгоритмы регулировки жесткости амортизаторов. Используются только оригинальные или сертифицированные производителем запчасти, так как геометрия и масса нештатных линков влияют на работу сенсоров.

Ключевые этапы работ

Отключение питания: Деактивация системы через OBD-разъем перед поддомкрачиванием.
Фиксация положения: Отметка угла установки датчиков хода подвески.
Проверка совместимости: Использование линков с идентичными заводским параметрам жёсткости и размерам.

Риск при нарушении технологии	Последствие
Повреждение датчиков уровня кузова	Некорректное определение дорожного просвета
Отсутствие калибровки ЭБУ	Жёсткие толчки, ошибки типа "Check Suspension"
Применение неоригинальных линков	Смещение центра тяжести, нарушение работы стаб-контроля

Подключение сканера для считывания активных ошибок подвески.
Контроль углов установки колёс после замены – изменение геометрии влияет на показания датчиков.
Тест-драйв с мониторингом данных ЭБУ для проверки реакции адаптивных амортизаторов на неровности.

Важно: При замене запрещено отсоединять разъёмы датчиков подвески при включенном зажигании – это гарантированно вызывает сбой в ЭБУ. Работы проводятся на ровной платформе с одновременным подъёмом обеих осей для предотвращения перекоса кузова.

Методы борьбы с закисшими креплениями линков

Закисание креплений линков стабилизатора – распространённая проблема, вызванная коррозией, грязью и отсутствием смазки в соединениях. Это приводит к стукам, ухудшению управляемости и требует немедленного устранения.

Приступая к работе, убедитесь в наличии необходимых инструментов: проникающей жидкости, торцевых ключей, молотка, монтировки, смазки и средств защиты. Предварительная обработка соединений – ключ к успеху.

Основные методы устранения закисания

Для эффективного решения проблемы применяют комбинацию подходов:

Механическое воздействие:
- Обильное нанесение проникающей смазки (WD-40, LIQUI MOLY) на резьбу и втулки. Требует многократного повторения с интервалом 10-15 минут.
- Аккуратное простукивание соединений молотком через медную или деревянную проставку для разрушения коррозионного слоя.
- Прогрев гайки и болта строительным феном для расширения металла (осторожно при наличии резиновых втулок).
Правильное применение инструмента:
- Использование торцевых ключей с удлинителем ("трещотки") вместо рожковых для равномерного усилия.
- Применение динамометрического ключа при обратной сборке для соблюдения момента затяжки.
- Фиксация головки ключа на гранях гайки монтировкой при сильном закисании.
Радикальные меры:
- Срез болтов болгаркой при невозможности откручивания с последующей заменой крепежа и втулок.
- Высверливание сломанных шпилек дрелью и метчиком для восстановления резьбы.

Обязательные действия после демонтажа: Очистка посадочных мест от коррозии металлической щёткой, нанесение графитовой или медной смазки на новые болты/втулки перед установкой. Игнорирование этого этапа приведёт к повторному закисанию.

Материал втулки	Рекомендуемая смазка
Резина / Полиуретан	Силиконовая смазка
Металл	Графитовая паста или Литол-24

Контроль момента затяжки резьбовых соединений

Точное соблюдение момента затяжки критично для обеспечения стабильности соединения и предотвращения самоотвинчивания под действием вибраций и переменных нагрузок, характерных для подвески автомобиля. При установке линков стабилизатора недостаточный момент приводит к люфтам и стукам, а чрезмерный – к деформации втулок, срыву резьбы или разрушению шаровых шарниров.

Для корректной фиксации элементов подвески используются динамометрические ключи с предустановленным значением, указанным производителем транспортного средства. Требуемый момент зависит от диаметра резьбы, класса прочности болта/гайки, материала деталей и типа смазки на резьбе. Игнорирование этих параметров вызывает ускоренный износ сайлент-блоков и шаровых опор линков.

Ключевые аспекты контроля затяжки

Этапы затяжки:
1. Предварительная протяжка вручную для устранения перекосов
2. Окончательная затяжка динамометрическим ключом с плавным наращиванием усилия
Типы инструментов:
- Щелчковые – визуально-акустическая индикация достижения момента
- Электронные – цифровая индикация с записью данных
- Пружинные – шкала с указателем для визуального контроля

Последствия нарушений:

Недостаточный момент	Избыточный момент
Вибрация и стук в подвеске	Деформация резиновых втулок
Разрушение шплинтов/контрящих гаек	Срез болтов или срыв резьбы
Ускоренный износ шаровой опоры	Искривление тяги стабилизатора

Проверка углов установки колес после замены тяг

После замены тяг стабилизатора или рулевых наконечников необходимо выполнить регулировку углов установки колес, так как эти компоненты напрямую влияют на геометрию подвески. Любое вмешательство в систему крепления колес (включая изменение длины или положения тяг) смещает контрольные точки, от которых рассчитываются базовые параметры схождения и развала.

Игнорирование этой процедуры приведет к ускоренному износу резины, ухудшению курсовой устойчивости и повышенной нагрузке на детали ходовой части. Даже незначительное отклонение от нормы провоцирует "увод" автомобиля в сторону при движении по прямой, а также вибрации на высоких скоростях.

Ключевые этапы проверки и регулировки

Основные параметры, требующие контроля после замены тяг:

Схождение (Toe) – угол между плоскостями вращения колес одной оси. Основной параметр, нарушаемый при замене рулевых тяг.
Развал (Camber) – вертикальный наклон колеса относительно дороги. Меняется при демонтаже элементов подвески.
Продольный наклон шкворня (Caster) – обеспечивает стабилизацию рулевого управления.

Параметр	Последствия некорректных значений	Способ регулировки
Схождение	Пилообразный износ шин, рыскание	Изменение длины рулевых тяг
Развал	Односторонний износ протектора	Смещение верхних опор или эксцентриками
Кастер	Тяжелое или неустойчивое руление	Корректировка положения подрамника

Перед замером специалисты проверяют давление в шинах, люфт подшипников и состояние сайлент-блоков, так как эти факторы искажают результаты. Регулировка выполняется на компьютерном стенде с оптическими датчиками, последовательно на обеих осях, начиная с задней (если она регулируемая). После корректировки обязательна тест-поездка для подтверждения устранения дефектов управляемости.

Срок службы стабилизаторных линков по регламенту

Срок эксплуатации линков стабилизатора строго регламентируется производителем автомобиля и сервисной документацией. Этот интервал не является универсальным и варьируется в зависимости от марки, модели, условий эксплуатации (агрессивная среда, качество дорожного покрытия) и материала изготовления самих линков (оригинальные, неоригинальные).

Производители обычно устанавливают плановую замену линков стабилизатора в рамках регламентного ТО, часто приурочивая ее к замене других элементов ходовой части. Типичный рекомендуемый интервал для проверки состояния и возможной замены составляет от 60 000 до 100 000 километров пробега. Однако фактический ресурс сильно зависит от факторов эксплуатации и может быть как больше, так и значительно меньше указанного диапазона.

Ключевые аспекты регламентного срока службы и замены:

Проверка состояния обязательна: Регламент предписывает обязательную диагностику линков во время каждого планового технического обслуживания автомобиля (обычно каждые 10 000 - 15 000 км), независимо от пробега. Замена производится не по истечении строгого срока, а по факту выявления неисправности (трещины, разрывы резины, чрезмерный люфт, потеря эластичности).
Факторы сокращения ресурса: Реальный срок службы часто сокращают:
- Эксплуатация по плохим дорогам (ямы, неровности).
- Агрессивная манера вождения (резкие повороты, торможения).
- Использование некачественных или контрафактных запчастей.
- Воздействие реагентов, масел, экстремальных температур.
- Повышенная нагрузка (частная перевозка грузов).
Последствия несвоевременной замены: Игнорирование износа линков приводит к:
- Ухудшению устойчивости и управляемости автомобиля (клевки, раскачка).
- Повышенному износу других элементов подвески (стойки стабилизатора, сайлентблоков).
- Появлению стуков и скрипов в передней подвеске.
- Снижению комфорта и безопасности движения.

Важно: Строгое следование регламенту диагностики и принцип замены "по состоянию" являются основой для поддержания работоспособности стабилизаторных линков и безопасности ходовой части в целом. Пробег, указанный в регламенте ТО - лишь ориентир для плановой проверки, а не абсолютный срок службы.

Обслуживание шарниров стабилизаторных тяг

Регулярная диагностика шарниров обязательна – проверяйте люфт при вывешенных колесах, раскачивая тягу монтировкой. Обращайте внимание на стуки при проезде неровностей или поворотах, свидетельствующие о критическом износе. Контролируйте целостность пыльников: трещины или разрывы приводят к попаданию грязи и ускоренному разрушению шарнира.

Для обслуживаемых моделей используйте только рекомендованную смазку через пресс-масленки каждые 15 000–20 000 км. При замене пыльников тщательно очищайте внутренние поверхности от загрязнений. Не допускается восстановление неразборных шарниров – при люфте или повреждении требуется замена тяги в сборе.

Порядок замены неисправных тяг

Зафиксируйте автомобиль на подъемнике/яме, снимите колеса при необходимости
Обработайте крепежные гайки проникающей смазкой
Открутите гайки крепления к стабилизатору и ступичному узлу
Снимите старую тягу, сравните длину новой детали перед установкой
Затяните крепеж с моментом, указанным производителем

Признак неисправности	Последствия игнорирования
Стук в подвеске	Ускоренный износ рычагов, стоек стабилизатора
Разорванный пыльник	Заклинивание шарнира, обрыв тяги
Люфт шарнира	Снижение курсовой устойчивости, "виляние"

После замены обязательна проверка углов установки колес. Используйте только оригинальные или рекомендованные производителем запчасти – дешевые аналоги часто имеют меньший ресурс. При агрессивной эксплуатации сокращайте межсервисные интервалы диагностики вдвое.

Возможности ремонта линков стабилизатора своими руками

Ремонт линков стабилизатора (тяг или реактивных тяг) своими руками возможен в ограниченном числе случаев, когда повреждения не затрагивают критически важные элементы конструкции. Чаще всего самостоятельному восстановлению подлежат резинометаллические шарниры (сайлентблоки), впрессованные в проушины линков. Их замена требует наличия специального инструмента – съемника и пресса (или мощного гидравлического домкрата), а также точного соблюдения технологии запрессовки новой детали.

Непосредственно сам металлический стержень линка ремонту не подлежит. При обнаружении трещин, значительного искривления, глубокой коррозии, разрушения резьбы на наконечниках или износа шаровой части (если линк шаровой) элемент подлежит обязательной замене в сборе. Попытки выпрямления, сварки или иного восстановления целостности стержня категорически запрещены, так как резко снижают прочность и могут привести к внезапному разрушению на ходу.

Ключевые аспекты самостоятельного ремонта

Замена сайлентблоков: Основной вид ремонта. Требует:
- Выпрессовки старых изношенных втулок.
- Тщательной зачистки посадочных мест от грязи и ржавчины.
- Правильной ориентации новой втулки (соблюдение углов и положения внутренней втулки).
- Аккуратной запрессовки без перекосов и повреждения резины.
Замена гайки/контргайки резьбового соединения: Если резьба на стержне линка цела, но повреждена гайка или контргайка, их можно заменить на новые, аналогичные по размеру и классу прочности.
Замена пыльника шарового шарнира: Крайне редкая операция для линков со встроенным шаровым шарниром. Требует снятия линка, разборки шарнира (что часто невозможно без повреждения), тщательной очистки, смазки и установки нового пыльника. Надежность такого ремонта сомнительна.

Важные предупреждения:

Перед началом работ обязательно обработайте резьбовые соединения проникающей смазкой за несколько часов.
После замены сайлентблоков или сборки резьбовых соединений необходима обязательная проверка углов установки колес (развал-схождение). Любое вмешательство в геометрию подвески сбивает эти параметры.
Строго соблюдайте момент затяжки всех резьбовых соединений (особенно гайки крепления линка к ступице/кузову/подрамнику и гайки шарового шарнира) согласно спецификации производителя автомобиля. Недостаточный момент опасен откручиванием, чрезмерный – срывом резьбы или деформацией.
Если линк оснащен шаровым шарниром, и он имеет люфт или заклинивает – замена только в сборе.

Параметры выбора усиленных стабилизаторных тяг

Основным критерием выбора усиленных тяг стабилизатора является материал их изготовления. Вместо стандартных штампованных элементов, усиленные версии производят из высокопрочных сортов стали, чаще всего легированной стали 40Х или аналогичных сплавов. Эта сталь подвергается термообработке (закалке и отпуску), что существенно повышает ее предел прочности на растяжение и сопротивление усталости, делая тягу способной выдерживать значительно большие нагрузки, удары и вибрации без деформации или разрушения.

Не менее важна конструкция шарнирных соединений (сайлентблоков или шаровых опор). Усиленные тяги часто комплектуются шарнирами с улучшенными характеристиками: полиуретановыми втулками повышенной плотности вместо резиновых, либо более надежными шаровыми опорами с металлокерамическими подшипниками. Полиуретан отличается повышенной износостойкостью, долговечностью и лучше держит геометрию под нагрузкой. Металлокерамические шаровые опоры практически не имеют люфта и обладают колоссальным ресурсом.

Ключевые параметры при выборе

При подборе усиленных стабилизаторных тяг необходимо учитывать следующие параметры:

Толщина и профиль тяги: Усиленные тяги имеют больший диаметр (обычно 12-14 мм и более для легковых авто) и часто сплошное сечение вместо трубчатого, что значительно увеличивает жесткость на изгиб и кручение.
Тип и качество шарниров: Определите, что подходит вашему авто – сайлентблоки (полиуретан) или шаровые опоры (обязательно проверьте их конструкцию – металлокерамика предпочтительнее). Оцените качество сборки шарнира, наличие защитных пыльников.
Защитное покрытие: Качественное покрытие (цинкование, фосфатирование, порошковая краска) критически важно для защиты от коррозии, особенно в условиях агрессивных сред (зимние реагенты).
Геометрические размеры (длина, резьба, форма концов): Должны точно соответствовать штатным тягам вашего автомобиля. Неправильная длина изменит углы установки колес и работу подвески.
Производитель и репутация: Отдавайте предпочтение проверенным брендам, специализирующимся на производстве элементов подвески. Качество используемых материалов и соблюдение технологии напрямую влияют на надежность и ресурс.

Параметр	Стандартная тяга	Усиленная тяга
Материал тяги	Обычная сталь (штамповка), часто трубчатая	Легированная сталь (40Х и аналоги), сплошной пруток или толстостенная труба
Термообработка	Отсутствует или минимальная	Закалка + отпуск (упрочнение)
Толщина/Диаметр	Меньший диаметр (обычно 8-10 мм)	Увеличенный диаметр (12-14 мм и более)
Шарниры (Сайлентблоки)	Резина стандартной плотности	Полиуретан повышенной плотности или усиленная резина
Шарниры (ШО)	Обычные металлические	Часто металлокерамические подшипники
Защита от коррозии	Базовая (часто слабая)	Усиленная (цинк, фосфат, качественная краска)

Важность баланса при замене пар линков

Замена только одного изношенного линка стабилизатора нарушает симметрию работы подвески. Новый элемент обладает расчетной жесткостью и свободным ходом, тогда как старый сохраняет люфты и ослабленную реакцию на нагрузки. Эта разница создает дисбаланс в передаче усилий от стабилизатора к элементам подвески.

Неравномерное сопротивление пары линков провоцирует перекос стабилизатора при кренах кузова. Одна сторона подвески начинает работать с опережением или запаздыванием относительно другой, что искажает траекторию колес и ухудшает контакт с дорогой. Особенно критично это проявляется при резких маневрах или движении по неровностям.

Последствия игнорирования парной замены

Ускоренный износ деталей: Новый линк принимает повышенные нагрузки, сокращая свой ресурс, одновременно перегружая смежные узлы (сайлент-блоки, крепления стабилизатора).
Ухудшение управляемости: Автомобиль теряет стабильность в поворотах – возникает эффект "подламывания" или избыточной поворачиваемости.
Вибрации и стуки: Дисбаланс усиливает дребезжание неисправного линка, передавая удары на кузов и рулевую рейку.

Правильный подход	Риски замены одного линка
Парная установка идентичных линков	Разная жесткость на левом/правом колесе
Равномерное распределение нагрузок	Локальные перегрузки подвески
Симметричная работа стабилизатора	Искривление оси стабилизатора

Экономия на одном линке приводит к комплексным проблемам: владелец получает временное устранение стука, но провоцирует цепную реакцию поломок. Парная замена – обязательное условие для сохранения геометрии подвески и предсказуемого поведения автомобиля.

Типовые ошибки при установке стабилизаторных линков

Неправильная затяжка крепежных болтов – одна из самых частых проблем. Чрезмерное усилие при закручивании деформирует втулки линков, что приводит к их преждевременному износу и появлению стуков. Недостаточная затяжка, в свою очередь, вызывает люфты в соединениях и нарушает геометрию подвески.

Игнорирование необходимости замены сопутствующих деталей также критично. Установка новых линков на изношенные сайлент-блоки рычагов, шаровые опоры или поврежденные крепежные элементы сводит на нет их эффективность. Это провоцирует ускоренный выход узлов из строя и повторный ремонт.

Другие распространенные ошибки

Неправильная ориентация детали – перепутаны местами левый/правый линки или нарушено положение пыльников.
Отсутствие центровки подвески после замены, вызывающее неравномерный износ шин и ухудшение управляемости.
Использование ударного инструмента (пневмогайковерта) при монтаже без контроля момента затяжки.
Повреждение защитных чехлов при установке, что открывает доступ грязи и влаги к шарнирам.

Ошибка	Последствия
Установка без снятия нагрузки с подвески	Деформация резинометаллических шарниров при затяжке
Смещение оси крепления	Напряжение в узле, поломка кронштейнов, трещины на сайлент-блоках

Влияние качества дорог на ресурс стабилизаторных тяг

Неровное дорожное покрытие создает экстремальные нагрузки на элементы подвески, особенно на стабилизаторные тяги. При проезде ям, лежачих полицейских или рельсовых путей рычаги испытывают многократные ударные воздействия, многократно превышающие нормальные эксплуатационные усилия. Эти динамические удары концентрируются в зоне шаровых шарниров и резьбовых соединений тяг.

Постоянная вибрация от мелких неровностей (гравий, трещины асфальта) провоцирует ускоренный износ полимерных втулок и защитных чехлов шарниров. Потеря герметичности чехла приводит к вымыванию смазки и попаданию абразивных частиц (песок, грязь), вызывающих заклинивание или люфт шарового пальца. Регулярная езда по разбитым дорогам сокращает ресурс деталей в 2-3 раза.

Ключевые факторы износа

Основные дефекты покрытия, критично влияющие на стабилизаторные тяги:

Глубокие выбоины – вызывают резкую компрессию подвески и перегрузку шарниров на разрыв/сдвиг
Резкие перепады высот (стыки мостов, трамвайные рельсы) – создают ударную нагрузку на сайлент-блоки
«Гребенка» (поперечные волны на асфальте) – провоцирует циклическую деформацию тяг с нагревом металла
Неочищенные зимние дороги – лед и утрамбованный снег формируют локальные препятствия, повышающие вибрационную нагрузку

Качество дороги	Средний ресурс тяг	Типовые последствия
Автобаны / новые трассы	80 000–120 000 км	Естественный износ шарниров
Город с умеренными неровностями	50 000–70 000 км	Разрушение пыльников, коррозия пальцев
Разбитые грунтовки / проселки	20 000–35 000 км	Деформация тяг, срыв резьбы, заклинивание

Для продления срока службы тяг обязательно снижать скорость на проблемных участках. Характерный признак износа – стук в передней подвеске при переезде мелких неровностей на малой скорости. Диагностику шарниров рекомендуется проводить каждые 10 000 км пробега при эксплуатации на плохих дорогах.

Список источников

При подготовке материалов о линках стабилизатора были использованы специализированные технические ресурсы и профильная литература, посвященные устройству автомобильной подвески.

Ниже представлены ключевые источники, содержащие детальную информацию о конструкции, функциях и применении данных компонентов.

Учебные пособия по конструкции ходовой части автомобиля для технических вузов
Официальные технические руководства производителей автокомпонентов (Lemforder, TRW, Moog)
Профессиональные справочники по ремонту подвески (издательства Delphi, Bosch)
Методические материалы сертифицированных автосервисов по диагностике рулевого управления
Технические отчеты исследовательских центров автомобильной промышленности
Патентная документация на системы стабилизации подвески
