Магнитола Alpine - японский стандарт автозвука

Статья обновлена: 18.08.2025

Компания Alpine Electronics, основанная в Японии, десятилетиями задает стандарты в индустрии автомобильного звука.

Ее магнитолы стали символом бескомпромиссного качества звучания, передовых технологий и надежности.

Их выбирают требовательные меломаны и профессионалы по всему миру, ценящие чистоту аудио и инженерное совершенство.

Эволюция модельного ряда автомобильных магнитол Alpine

Ранние модели Alpine, такие как легендарная 7904 (1986 г.), фокусировались на высококачественном воспроизведении звука с механическими органами управления, поддержкой кассет и ручной настройкой радио. Они заложили фундамент репутации бренда в аудиофильских кругах благодаря продвинутым ЦАП, раздельным схемам питания и минимальным уровням искажений.

С наступлением 2000-х годов линейка активно интегрировала цифровые технологии: появились CD/MP3-ресиверы (например, серия CDA), первые встроенные Bluetooth-модули для hands-free, поддержка iPod через специальные адаптеры, а также сенсорные дисплеи. Модели вроде CDA-9887 стали эталоном для меломанов, предлагая параметрический эквалайзер, временную коррекцию и трехпарвольные предусилители.

Ключевые этапы развития

Основные направления эволюции включают:

• Переход к мультимедийным центрам: Внедрение цветных сенсорных экранов (серия iLX) с поддержкой Apple CarPlay и Android Auto, навигацией (Alpine Halo9 iLX-F9), видеовозможностями.
• Интеграция с автомобилем: Разработка решений для бесшовной интеграции в штатные системы (модули Maestro для сохранения рулевого управления, камер заднего вида).
• Фокус на обработке сигнала: Внедрение DSP-процессоров (модели Pione серии R) с 32-битной обработкой, автоматической калибровкой (Imprint) и поддержкой многозонного звука.
• Беспроводные технологии: Полноценная беспроводная связь (CarPlay/Android Auto), потоковая передача Hi-Res Audio, мультимедийные порты USB-C.

Поколение	Технологические особенности	Примеры моделей
Аналоговые (1980-90-е)	Кассетные деки, ФМ/АМ-тюнеры, аналоговые регуляторы	7904, 7909
Цифровые аудио (2000-е)	CD/MP3, Bluetooth, USB, продвинутые ЦАП	CDA-9887, CDA-117
Мультимедийные (2010-е)	Сенсорные экраны, CarPlay/Android Auto, навигация	iLX-007, iLX-F309
Премиум/DSP (2020-е)	Беспроводные интерфейсы, Hi-Res Audio, 64-бит DSP	Halo11 iLX-F411, X-Series (R2)

Современные флагманы (X-Series, Halo11) объединяют огромные дисплеи (11 дюймов), мощные DSP-процессоры для тонкой настройки звуковой сцены, беспроводную интеграцию со смартфонами и поддержку высокочастотных форматов (FLAC, DSD). Акцент сместился на создание «цифровой приборной панели» с максимальной функциональностью при сохранении фирменного качества звука Alpine.

Установка магнитолы Alpine в штатное место автомобиля

Подготовьте необходимые инструменты: торцевые ключи, отвертки (крестовые и плоские), кусачки, изоленту и монтажную клетку. Убедитесь в совместимости магнитолы с посадочным местом вашего авто – для некоторых моделей потребуется переходная рамка ISO. Отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.

Аккуратно демонтируйте старую магнитолу с помощью специальных ключей-отжимов (обычно идут в комплекте с авто). Если заводская установка отсутствует – снимите декоративную заглушку панели. Освободите и извлеките разъемы проводки и антенного кабеля, запомнив их расположение. Проверьте целостность электропроводки при наличии следов перегрева или повреждений.

Порядок подключения и фиксации

Выполните коммутацию проводов через переходник ISO (рекомендуется для сохранения штатной проводки):

• Питание: Желтый провод (+12V постоянный) к аккумулятору, красный (+12V зажигание) к замку
• Акустика: Парные кабели (Front L/R, Rear L/R) к колонкам с соблюдением фазировки
• Заземление: Черный провод закрепите на кузовной болт с очищенным от краски контактом

Проверьте мультиметром соответствие напряжений перед подключением к магнитоле. Установите устройство в монтажную клетку, предварительно отогнув металлические лапки-фиксаторы. Заведите провода внутрь углубления, избегая перегибов и заломов. Плавно вставьте магнитолу в посадочное место до характерного щелчка фиксаторов.

Тип крепления	Действия
Стандартная клетка	Вдавите боковые усики до упора отверткой
Side-Mount	Затяните винты на боковых салазках
DIN-рейка	Закрепите скобы на тыльной стороне торпедо

Подключите антенный штекер и разъемы ISO к магнитоле. Включите зажигание и протестируйте работу всех функций: радио, воспроизведение, подсветку. Убедитесь в отсутствии посторонних шумов при изменении громкости. Соберите облицовку панели, защелкнув клипсы по периметру. При наличии зазоров используйте декоративные переходные рамки.

Подключение магнитолы Alpine к бортовой электросети

Перед началом работ обесточьте автомобиль, сняв клемму с аккумулятора. Проверьте комплектацию магнитолы: убедитесь в наличии штатной ISO-колодки, переходной рамки и инструкции производителя. Подготовьте необходимые инструменты – набор автомобильных ключей, изоленту, кусачки и мультиметр для диагностики цепей.

Изучите распиновку разъёмов магнитолы Alpine в руководстве пользователя. Типичная схема включает жёлтый провод (постоянный +12В от АКБ), красный (управление через замок зажигания ACC), чёрный (масса), синий/белый (управление антенной/усилителем), оранжевый (подсветка) и пучок акустических кабелей. Сопоставьте их с цветами проводов в автомобильном жгуте.

Этапы подключения

1. Соедините провода через переходник ISO или методом пайки/обжима, соблюдая группы:
   • Силовые: жёлтый → АКБ, красный → ACC, чёрный → кузов
   • Акустика: парные кабели (передние/задние динамики)
   • Дополнительно: антенный управляющий (синий/белый)
2. Изолируйте все соединения термоусадкой или изолентой.
3. Проверьте мультиметром:

   Цепь	Параметры
   Постоянное питание (жёлтый)	≈12.4В при выключенном зажигании
   Зажигание (красный)	≈12.4В при ACC/ON
   Масса (чёрный)	сопротивление <0.5Ω на кузов

После подключения установите магнитолу в посадочное место, зафиксируйте боковыми скобами и переходной рамкой. Подсоедините аккумулятор, включите зажигание и проверьте работу всех функций: воспроизведение звука, подсветку кнопок, антенный привод. При отсутствии питания перепроверьте предохранители магнитолы и автомобиля (обычно 10-15А).

Настройка языка и региональных параметров интерфейса

Изменение языка интерфейса и региональных стандартов осуществляется через системное меню магнитолы Alpine. Для доступа к этим опциям необходимо перейти в раздел "Системные настройки" или "Общие настройки" в главном меню устройства.

Доступные параметры включают выбор языка дисплея, формата даты/времени, единиц измерения (км/ч или миль/ч) и радиочастотных диапазонов (Европа/Азия/США). Эти настройки влияют на отображение информации и функционирование FM/AM тюнера в соответствии с региональными стандартами вещания.

Пошаговая инструкция

1. Нажмите кнопку HOME на панели управления
2. Выберите иконку "Настройки" (шестерёнка)
3. Перейдите в подраздел "Язык и время"
4. В секции "Основные" выполните:
   • Выбор языка интерфейса из списка (доступно 10+ языков включая русский)
   • Настройку формата времени (12/24 часа)
   • Корректировку даты и часового пояса
5. В разделе "Регион" установите:
   • Единицы измерения расстояния/скорости
   • Радиодиапазон (EU для России/СНГ)
   • Частотный шаг FM-тюнера (50 кГц для Европы)

Важно: Смена регионального профиля может требовать перезагрузки системы. При выборе неверного радиочастотного диапазона возможны проблемы с поиском станций. Для моделей с навигацией дополнительно проверьте региональные карты в GPS-настройках.

Сопряжение смартфона по Bluetooth: пошаговая инструкция

Активируйте Bluetooth на смартфоне через настройки системы. Убедитесь, что функция видимости устройства включена для успешного обнаружения магнитолой.

Включите магнитолу Alpine и переведите её в режим сопряжения. Для этого нажмите кнопку SOURCE, затем выберите пункт меню "Bluetooth" и удерживайте кнопку SETTING (или ENTER) 2-3 секунды до появления надписи "Pairing" на дисплее.

Последовательность действий

1. На смартфоне в списке доступных Bluetooth-устройств найдите модель магнитолы (например: Alpine X009).
2. Тапните по названию устройства для инициации подключения.
3. Подтвердите запрос на сопряжение на обоих устройствах при появлении диалогового окна.
4. Введите стандартный PIN-код 0000 или 1234 при необходимости (уточните в руководстве к модели).
5. Дождитесь сообщения "Connected" на экране магнитолы и значка Bluetooth в статус-баре телефона.

Для проверки запустите аудио- или видеоплеер на смартфоне. Звук должен автоматически передаваться через динамики автомобиля. При входящем вызове нажмите PHONE на магнитоле для ответа.

Настройка качественной громкой связи для звонков

Для оптимальной работы громкой связи в магнитоле Alpine первостепенное значение имеет правильное позиционирование микрофона. Установите штатный микрофон в верхней части рулевой колонки или на козырьке солнцезащитного козырька водителя, направив его чётко в сторону рта. Избегайте размещения возле вентиляционных отверстий или динамиков, чтобы минимизировать фоновые шумы и эхо.

Активируйте функцию шумоподавления в настройках Bluetooth-модуля магнитолы (меню «Bluetooth Settings» → «Hands-free System»). Проверьте уровень чувствительности микрофона через диагностический режим: во время звонка нажмите и удерживайте кнопку SRC на панели управления, затем отрегулируйте параметр «Mic Gain» в появившемся сервисном меню.

Ключевые этапы калибровки

1. Калибровка эхоподавления: В тихом салоне произнесите фразу с нормальной громкостью – система автоматически определит задержку сигнала.
2. Настройка АРУ (Автоматической Регулировки Усиления): При движении на скорости 60 км/ч сделайте тестовый звонок и проверьте стабильность уровня голоса.
3. Фильтрация низких частот: Включите опцию «Wind Noise Reduction» для подавления аэродинамических шумов.

Проблема	Решение
Прерывистый голос	Уменьшите значение «Mic Gain» на 1-2 пункта
Фоновый гул	Активируйте «Noise Suppressor» в разделе «Audio Setup»
Эхо у абонента	Переместите микрофон ближе к водителю, проверьте герметичность дверей

Важно: Регулярно обновляйте прошивку магнитолы через официальное приложение Alpine Update для улучшения алгоритмов обработки речи. При использовании мультимедийных систем с отдельным процессором (например, моделей iLX-F509) настройки дублируются в меню «DSP Configurator» → «Telephony Profile».

Интеграция Apple CarPlay: требования и активация

Для использования Apple CarPlay в магнитолах Alpine требуется совместимая модель с поддержкой этой технологии. Современные устройства серий iLX, iLX-W, ILX-F и HALO (например, iLX-507, iLX-F511E) оснащены необходимым программным и аппаратным обеспечением.

Обязательное условие – наличие оригинального кабеля Lightning/USB-C (в зависимости от модели iPhone) для подключения смартфона к USB-порту магнитолы. Беспроводной режим CarPlay поддерживается только в топовых моделях с маркировкой "Wireless" (например, iLX-F511E WRA).

Процесс активации и настройки

После подключения iPhone кабелем к магнитоле:

1. На экране магнитолы появится запрос на разрешение использования CarPlay – подтвердите действие
2. При первом подключении потребуется авторизация на iPhone:
   • Нажмите "Разрешить" в системном запросе iOS
   • Активируйте режим "Siri" (обязательное требование)
3. Выберите предпочитаемый режим отображения в настройках Alpine:
   • Полноэкранный (доступен на моделях с разрешением 720p и выше)
   • Стандартный (с боковой панелью управления)

Важные нюансы:

Требование	Описание
Версия iOS	iOS 9.0 или новее (рекомендуется iOS 14+)
Обновление прошивки	Установите последнюю версию ПО магнитолы через приложение Alpine Update
Адаптеры	Использование неоригинальных переходников может блокировать функционал

При возникновении проблем проверьте разрешения CarPlay в разделе «Экранное время» → «Ограничения контента» в настройках iPhone. Для моделей с беспроводным подключением требуется первичная проводная синхронизация перед активацией беспроводного режима.

Подключение и настройка Android Auto

Подключение Android Auto к магнитоле Alpine осуществляется через USB-кабель, соединяющий совместимый смартфон с USB-портом головного устройства. Предварительно убедитесь, что на телефоне установлены последние версии Android, приложения Android Auto и сервисов Google Play, а также включены режимы отладки по USB и разработчика при необходимости.

После физического подключения на экране магнитолы появится запрос на разрешение использования Android Auto – подтвердите действие на телефоне. Если соединение не устанавливается автоматически, перейдите в настройки Bluetooth магнитолы, выполните сопряжение со смартфоном, затем повторите USB-подключение.

Настройка интерфейса и функций

Для кастомизации интерфейса Android Auto:

1. Откройте приложение Android Auto на смартфоне
2. В разделе «Настройки» > «Настройки автомобиля» выберите вашу модель Alpine
3. Настройте параметры:
   • Порядок отображения приложений на главном экране
   • Яркость и масштаб интерфейса
   • Голосовые команды через Google Assistant

Ключевые особенности работы:

Управление навигацией	Google Maps, Waze
Голосовой ввод	Кнопка на руле или иконка микрофона
Аудиоформаты	Поддержка Spotify, YouTube Music, местных файлов

При возникновении сбоев перезагрузите магнитолу (удерживая кнопку Power), обновите прошивку Alpine через официальный сайт и проверьте целостность USB-кабеля. Для беспроводного подключения требуется поддержка магнитолой стандарта Wireless Android Auto и активация Wi-Fi/Bluetooth на обоих устройствах.

Распознавание голосовых команд через микрофон

Магнитолы Alpine оснащаются высокочувствительными микрофонами с шумоподавлением, которые точно улавливают голос водителя даже при работающем двигателе или открытых окнах. Микрофон обычно размещается на передней панели головного устройства или выносится отдельно на гибком кронштейне для оптимального позиционирования возле водителя.

Система использует адаптивные алгоритмы распознавания речи, предварительно обученные на русском языке, что обеспечивает высокую точность интерпретации команд без необходимости "обучения" конкретному голосу. Для активации голосового управления достаточно короткого нажатия на steering wheel control или кнопку Voice на лицевой панели магнитолы.

Ключевые особенности реализации

• Набор поддерживаемых команд: Управление навигацией ("Покажи пробки"), медиа ("Включи радио"), звонками ("Позвони маме"), климатом и настройками системы
• Динамическая адаптация: Система автоматически калибрует чувствительность микрофона в зависимости от уровня фонового шума в салоне
• Многоуровневое распознавание: Возможность формулировать сложные запросы типа "Найди заправку по пути домой и добавь в маршрут"

Тип команды	Пример фразы	Отклик системы
Медиауправление	"Поставь на паузу", "Следующий трек"	Мгновенное исполнение без подтверждения
Навигация	"Проложи маршрут до работы"	Показ вариантов маршрута с голосовым уточнением
Интеграция со смартфоном	"Прочитай новые сообщения"	Синтез речи через подключенный Android/iOS

Важно: Для корректной работы требуется активация сервисов Google Assistant или Siri через подключенный смартфон, при этом основные команды управления самой магнитолой выполняются оффлайн. Алгоритм игнорирует посторонние разговоры в салоне благодаря анализу направленности звука и цифровой фильтрации.

Воспроизведение музыки с USB-накопителя

Магнитолы Alpine поддерживают широкий спектр цифровых аудиоформатов через USB-порт, обеспечивая высокое качество звучания. Совместимость охватывает как распространенные сжатые форматы, так и файлы без потерь для аудиофилов.

Корректное распознавание контента зависит от файловой системы накопителя (FAT32/exFAT) и структуры каталогов. Рекомендуется избегать вложенных папок глубже 8 уровней и использовать накопители емкостью до 1 ТБ.

Поддерживаемые аудиоформаты

Формат	Тип	Особенности
MP3	Сжатый с потерями	Битрейт 32-320 кбит/с, VBR
WMA	Сжатый с потерями	Версии 9.2 и ниже, DRM не поддерживается
AAC	Сжатый с потерями	.m4a/.mp4 контейнеры, до 320 кбит/с
WAV	Без сжатия	PCM 16-bit/44.1 кГц, ограниченная мета-информация
FLAC	Без потерь	Уровень сжатия 0-8, 24-bit/96 кГц (зависит от модели)

Ключевые ограничения:

• Максимальное количество файлов: 9999 на устройстве
• Видеофайлы и изображения не воспроизводятся
• Файлы с DRM-защитой игнорируются системой

Для оптимальной работы используйте USB 2.0/3.0 флешки с минимальной фрагментацией данных. Модели последних поколений поддерживают управление плейлистами M3U и отображение кириллических тегов ID3v2.4.

Оптимизация звука: ручная настройка эквалайзера

Ручная настройка эквалайзера в магнитолах Alpine позволяет адаптировать звучание под акустику салона автомобиля, предпочтения слушателя и особенности музыкальных жанров. Штатные пресеты часто дают усреднённый результат, тогда как индивидуальная коррекция частот раскрывает потенциал аудиосистемы, компенсируя резонансы и недостатки.

Модели Alpine оснащаются многополосными эквалайзерами (5–13 полос), поддерживающими точную регулировку уровня (±6–12 дБ) и ширины полосы (Q-фактор). Инструмент включает параметрические и графические режимы, позволяя точечно воздействовать на проблемные частоты или формировать сложные АЧХ для эталонного звучания.

Практические шаги для калибровки

Перед началом настройки:

• Сбросьте эквалайзер к нулевым значениям
• Выставьте громкость на 75% от максимальной
• Используйте эталонные треки (джаз, акустика, электроника)

Основные этапы коррекции:

1. Низкие частоты (20–150 Гц): повышайте для усиления баса, но избегайте "бубнения". Узкая полоса Q=2–3 точечно убирает гул.
2. Средние частоты (150–2000 Гц): коррекция вокала. Снижение на 2–4 дБ в диапазоне 300–500 Гц убирает "назальность".
3. Верхние средние (2–5 кГц): акцент на атаке инструментов. Пики выше 3 кГц могут вызывать резкость.
4. ВЧ (5–20 кГц): добавление "воздуха". Избыток создаёт шипение, недостаток – "ватность" звука.

Проблема	Решение
Приглушённый звук	+3–4 дБ в 3–5 кГц, -2 дБ в 200–400 Гц
Бас "захлёбывается"	-4 дБ на 80–100 Гц (Q=1.5), +2 дБ на 40–60 Гц
Резкие высокие	-3 дБ на 6–8 кГц, +1 дБ на 12–14 кГц

Критически важна проверка на разных треках. Фиксируйте изменения поэтапно через систему памяти настроек Alpine. Для сложных задач используйте RTA-микрофон с функцией Imprint в топовых моделях для автоматической оптимизации с последующей ручной доводкой.

Использование предустановленных звуковых профилей (рок, поп, джаз)

Магнитолы Alpine оснащены заводскими звуковыми пресетами, оптимизированными под конкретные музыкальные жанры. Эти профили автоматически корректируют параметры эквалайзера, тембра и пространственной обработки для достижения аутентичного звучания выбранного стиля.

Активация пресетов осуществляется через раздел «Звук» меню магнитолы или прямую кнопку EQ на передней панели. Пользователю доступны профили «Rock», «Pop» и «Jazz», каждый из которых имеет уникальные акустические характеристики.

Особенности жанровых пресетов

• Rock: Усиливает средние частоты для четкости вокала и гитар, добавляет агрессии бас-линиям за счет умеренного подъема НЧ
• Pop: Акцентирует высокие частоты (ВЧ) для яркости перкуссии и вокала, сбалансированно усиливает низы для танцевального ритма
• Jazz: Расширяет стереобазу, смягчает ВЧ для теплого звучания духовых, подчеркивает натуральность акустических инструментов

Для тонкой настройки после выбора профиля рекомендуется:

1. Отрегулировать общий уровень баса (Bass) или высоких (Treble)
2. Изменить баланс громкости между динамиками (Fader/Balance)
3. Корректировать громкость сабвуфера (при подключении)

Важно: эффективность пресетов зависит от качества исходной аудиозаписи и акустических характеристик салона автомобиля. Для кастомной адаптации Alpine предоставляет расширенные ручные настройки эквалайзера.

Настройка баланса и фейдера акустической системы

Баланс (Balance) регулирует распределение громкости между левой и правой сторонами автомобиля. Корректировка требуется при асимметричном расположении слушателя или особенностях установки динамиков. Фейдер (Fader) управляет соотношением громкости передних и задних колонок, что критично для создания сбалансированной звуковой сцены.

На магнитолах Alpine доступ к настройкам осуществляется через главное меню или отдельную кнопку AUDIO. Для тонкой регулировки используйте поворотный энкодер или сенсорный дисплей в зависимости от модели (например, Alpine iLX-W650, UTE-73BT). Изменения применяются мгновенно, что позволяет оценить эффект в реальном времени.

Пошаговая процедура настройки

1. Включите тестовый трек со стабильным стереозвуком
2. Откройте меню Звук → Баланс/Фейдер
3. Для баланса:
   • Поворачивайте регулятор влево/вправо
   • Нулевое значение - равномерное распределение
4. Для фейдера:
   • Перемещайте точку звука вперед/назад
   • Стандартная рекомендация: -2...0 для фокуса на передних динамиках

Параметр	Диапазон	Эффект
Баланс	L15...0...R15	Смещение источника звука
Фейдер	F15...0...R15	Перераспределение громкости по осям

Избегайте экстремальных значений (более 5 пунктов) - это указывает на проблемы с акустической подготовкой. Для моделей с DSP (например, Alpine X09) используйте автоматическую калибровку Imprint перед ручной настройкой. Сохранение параметров происходит автоматически при выходе из меню.

Активация и настройка функции Time Alignment

Активация Time Alignment осуществляется через инженерное меню магнитолы. Для доступа к нему необходимо при выключенном устройстве удерживать кнопку "Source" более 5 секунд, после чего ввести производительный код (часто 3698 или 0000). В разделе "Audio Settings" следует перевести параметр "TA" в положение "ON".

После активации потребуется калибровка расстояний. Система измеряет дистанцию от слушателя до каждой акустической системы в автомобиле. Для точности рекомендуется использовать рулетку и выполнять замеры от головы водителя до динамиков.

Этапы настройки

1. Выбор точки прослушивания: Установите фокус на водительское или пассажирское сиденье.
2. Ввод расстояний: В подменю "Distance Settings" вручную введите значения для каждой акустической группы:
   • Передние левый/правый динамики
   • Задние левый/правый динамики
   • Сабвуфер (при наличии)
3. Корректировка задержек: Система автоматически рассчитает временные задержки. Для тонкой настройки используйте тестовые треки с центральным вокалом.

Параметр	Рекомендуемое значение	Единицы измерения
Точность замеров	± 1 см	Сантиметры
Диапазон коррекции	0.0 - 6.0 мс	Миллисекунды
Шаг регулировки	0.01 мс	Миллисекунды

Важно: После внесения изменений проверьте звуковую сцену на треках с живыми инструментами. Идеальная настройка создаёт эффект расположения вокалиста строго по центру приборной панели. Избегайте экстремальных значений – чрезмерные задержки вызывают фазовые искажения.

Конфигурация кроссоверов для твитеров и НЧ-динамиков

Магнитолы Alpine оснащены гибкими цифровыми кроссоверами, позволяющими разделить частотные диапазоны между твитерами и НЧ-динамиками (мидвуферами). Для твитеров обычно применяется высокочастотный фильтр (HPF), отсекающий низкие частоты, а для мидвуферов – низкочастотный фильтр (LPF), ограничивающий высокие частоты. Критически важна синхронизация частот среза обоих фильтров для предотвращения провалов или наложений в АЧХ.

Тип фильтра (Баттерворта, Линквица-Райли) определяет крутизну среза: 12 dB/октаву обеспечивает плавный переход, 24 dB/октаву – более агрессивное разделение. Для компонентных акустических систем начальная точка среза HPF для твитеров – 2.5-3.5 кГц, LPF для мидвуферов – 60-80 Гц при подключении сабвуфера. Точные значения зависят от характеристик динамиков и акустики салона.

Параметры настройки в меню магнитолы

В разделе Audio Setup > Crossover доступны:

• Фильтр HPF: Частота среза (от 50 Гц до 4 кГц) и крутизна (6/12/18/24 dB/oct)
• Фильтр LPF: Диапазон (от 50 Гц до 1 кГц) и крутизна (аналогично HPF)
• Режим кроссовера: Flat (полный диапазон), HP/LP (активные фильтры), OFF (отключение)

Тип динамика	Рекомендуемая частота среза	Типовой фильтр
Твитеры (шелковые/купольные)	2.5–4 кГц (HPF)	12 или 18 dB/oct
Мидвуферы (компонентные)	60–80 Гц (HPF)* 3–4 кГц (LPF)	12 dB/oct
Сабвуфер	70–90 Гц (LPF)	24 dB/oct

*HPF для защиты мидвуфера от перегрузки при наличии сабвуфера

Важные рекомендации:

1. Начинайте с настроек по умолчанию для вашей акустики, затем корректируйте на слух
2. Избегайте пересечения частот среза HPF и LPF более чем на 1 октаву
3. При использовании сабвуфера активируйте HPF для мидвуферов для снижения искажений
4. Проверяйте фазировку при изменении параметров кроссовера

Подключение внешнего усилителя к линейным выходам

Линейные выходы (RCA) на магнитоле Alpine обеспечивают неамплифицированный сигнал высокого качества, оптимальный для передачи звука на внешний усилитель. Для корректного соединения потребуется пара межблочных кабелей RCA, длина которых должна соответствовать расстоянию между головным устройством и усилителем. Важно убедиться, что магнитола оснащена необходимым количеством линейных пар (например, Front, Rear, Subwoofer), соответствующих конфигурации вашей аудиосистемы.

Активную функцию вывода сигнала на линейные выходы необходимо активировать в настройках магнитолы через меню. Для этого перейдите в раздел аудиопараметров, выберите соответствующий выход (например, "Subwoofer Out" для сабвуфера) и установите значение "On". Уровень сигнала с линейных выходов регулируется через настройки "Pre-out Level" или "RCA Voltage", что позволяет согласовать чувствительность усилителя без искажений.

Ключевые этапы подключения

1. Заглушите двигатель и снимите клеммы с аккумулятора для предотвращения короткого замыкания.
2. Проложите межблочные кабели от магнитолы к месту установки усилителя, избегая параллельной прокладки с силовой проводкой.
3. Соедините разъемы RCA с соответствующими входами на усилителе (например, "FRONT INPUT" для передних каналов).
4. Подключите управляющий провод REM (Remote) от магнитолы к клемме "Remote Turn-On" усилителя для автоматического включения/выключения.
5. Подайте питание на усилитель через силовой кабель, подключенный к аккумулятору с предохранителем.

Параметр	Рекомендация
Напряжение RCA	2-4V (регулируется в меню магнитолы)
Сечение силового кабеля	Не менее 4 AWG для систем 500W+
Межблочный кабель	Экранированный, с плотной оплеткой

После физического подключения выполните калибровку усиления: установите уровень громкости магнитолы на 75%, затем регулируйте "Gain" на усилителе до появления чистого звука без хрипов. Используйте фильтры кроссовера (HPF/LPF) на магнитоле или усилителе для корректного распределения частот между компонентами акустики. Для проверки фазировки включите тестовый сигнал 50Гц и убедитесь в синхронном движении диффузоров динамиков.

Схемы подключения активного и пассивного сабвуфера для Alpine

Подключение активного сабвуфера к магнитоле Alpine выполняется через линейные выходы (RCA). На корпусе головного устройства ищите разъемы с пометкой "SUB OUT" или "SW OUT". Используйте экранированный межблочный кабель, соединив выход магнитолы с входом "LINE IN" на усилителе сабвуфера. Питание активного саба подводится напрямую к аккумулятору через предохранитель, управление включается по сигналу REM с магнитолы (синий провод).

Для пассивного сабвуфера требуется внешний усилитель. Подключите линейные выходы (RCA) магнитолы Alpine к входам усилителя, соблюдая полярность. Клеммы усилителя соедините с клеммами сабвуфера, учитывая сопротивление катушек (монтируйте в соответствии с характеристиками усилителя: 2/4/8 Ом). Питание усилителя запитывается от АКБ через предохранитель, REM-провод подключается к синему проводу магнитолы.

Ключевые особенности подключения

Обязательные шаги для обоих типов:

• Настройка фильтров: активируйте LPF (Low Pass Filter) на сабвуфере или усилителе
• Калибровка уровня: регулируйте выход SUBWOOFER в меню магнитолы Alpine
• Фазовый контроль: проверьте совпадение фазы сабвуфера с акустикой

Тип сабвуфера	Источник сигнала	Питание	Особенности
Активный	RCA (SUB OUT)	Прямое от АКБ	Встроенный усилитель, компактность
Пассивный	RCA → внешний усилитель	Через усилитель	Требует расчета сопротивления, гибкость конфигурации

Критические ошибки: подключение высокоуровневых входов при наличии RCA, игнорирование предохранителей в цепи питания, неверное согласование импеданса для пассивных систем. Всегда сверяйтесь с мануалом конкретной модели Alpine – расположение разъемов может отличаться (напр. CDA-9886R имеет 3 пары RCA, а UTE-73BT только одну).

Обновление прошивки магнитолы Alpine через USB

Обновление прошивки критически важно для стабильной работы магнитолы Alpine. Оно устраняет программные ошибки, добавляет новые функции и улучшает совместимость с современными устройствами.

Для успешного обновления подготовьте USB-накопитель (отформатированный в FAT32), стабильный источник питания (запущенный двигатель или зарядное устройство) и точную версию прошивки для вашей модели магнитолы. Невыполнение этих условий может привести к сбою.

Пошаговый процесс обновления

Скачайте актуальную прошивку строго с официального сайта Alpine. Распакуйте архив и скопируйте файлы в корень USB-накопителя. Убедитесь, что файловая структура соответствует требованиям инструкции к вашей модели.

1. Заглушите двигатель, но оставьте магнитолу включенной через зажигание или внешний блок питания
2. Подключите USB-накопитель в соответствующий порт магнитолы
3. Перейдите в скрытое сервисное меню:
   • Удерживайте кнопку SRC + кнопку настройки 5 секунд
   • Для некоторых моделей: долгое нажатие HOME + поворот регулятора громкости
4. Выберите пункт «Firmware Update» в появившемся меню
5. Подтвердите начало процесса и не отключайте питание до полного завершения

Время обновления составляет 5-15 минут. Магнитола автоматически перезагрузится 2-3 раза – это нормально. Не извлекайте USB и не выключайте зажигание до появления стандартного рабочего экрана.

Типовая проблема	Решение
Магнитола не видит файлы	Проверьте форматирование USB (FAT32) и расположение файлов
Ошибка «Invalid Data»	Скачайте прошивку повторно, возможно повреждение архива
Зависание на 30+ минут	Аккуратно перезагрузите устройство и повторите процедуру

После успешного обновления проверьте версию прошивки в сервисном меню. Удалите файлы с USB-накопителя или используйте отдельный носитель исключительно для обновлений во избежание ошибок.

Решение проблем с воспроизведением FLAC-файлов

Проверьте соответствие формата FLAC требованиям магнитолы Alpine. Убедитесь, что используется кодек FLAC (не ALAC/WAV) с параметрами, поддерживаемыми устройством: битрейт ≤ 24-bit/96kHz, отсутствие многодорожечности (только 2.0 stereo), отсутствие вложенных изображений в метаданных. Конвертируйте проблемные файлы в совместимый формат через программы типа dBpoweramp или fre:ac, выбрав профиль "FLAC Level 5" или ниже.

Исключите повреждение носителя или файлов. Скопируйте FLAC-файлы на отформатированную в FAT32/exFAT флешку (≤32 ГБ для FAT32) или используйте качественный SD-карту. Проверьте целостность файлов воспроизведением на ПК. Убедитесь в отсутствии конфликтных символов (%, &, #) в именах файлов/папок и сократите длину путей.

Дополнительные меры

Обновите прошивку магнитолы через официальный сайт Alpine, предварительно проверив модель устройства. Устаревшее ПО часто вызывает проблемы с новыми контейнерами FLAC.

Проверьте настройки декодирования:

• Отключите Sound Restorer/MediaXpander в меню магнитолы
• Активируйте "Pure Mode" для отключения постобработки
• Сбросьте аудионастройки до заводских (Factory Reset)

Симптом	Решение
Файл не отображается	Упростите структуру папок, удалите обложки из тегов
Прерывистое воспроизведение	Проверьте флешку на ошибки (chkdsk), используйте USB 2.0
"Unsupported format"	Переконвертируйте с понижением битности (24→16 bit)

Для сложных случаев используйте альтернативные источники сигнала: подключите смартфон через USB в режиме Mass Storage (не MTP) или транслируйте FLAC через Bluetooth в кодировке aptX HD, если магнитола поддерживает технологию.

Настройка и калибровка встроенного парктроника

Доступ к настройкам парктроника (PDC) осуществляется через главное меню магнитолы Alpine. Обычно путь выглядит как: "Настройки" -> "Система" -> "Настройки парковочного ассистента" или аналогичный. Здесь регулируются основные параметры работы системы.

Калибровка сенсоров является критически важным этапом после установки магнитолы или замены бампера/датчиков. Для её выполнения требуется ровная, свободная площадка с минимум 1.5-2 метрами свободного пространства вокруг автомобиля. Калибровка проводится отдельно для передних и задних датчиков.

Основные настраиваемые параметры:

• Громкость предупреждения: Регулирует уровень звукового сигнала при обнаружении препятствия.
• Порог срабатывания: Определяет расстояние до препятствия, на котором система активирует предупреждение (Раннее/Среднее/Позднее).
• Визуальное отображение: Включение/выключение графического интерфейса парктроника на экране магнитолы.
• Автоактивация: Определяет, включается ли система автоматически при включении передачи (задней/передней) или только по кнопке.

Процедура калибровки:

1. Убедитесь, что автомобиль стоит на ровной горизонтальной поверхности, вокруг нет препятствий в радиусе ~2 метров.
2. Включите зажигание (двигатель можно не заводить). Активируйте стояночный тормоз.
3. В меню настроек PDC выберите пункт "Калибровка датчиков" или "Обучение датчиков".
4. Следуйте указаниям на экране. Обычно система последовательно запросит калибровку:
   • Задних центральных датчиков.
   • Задних угловых датчиков.
   • Передних центральных датчиков.
   • Передних угловых датчиков.
5. Для каждого этапа система подаст звуковой сигнал. Вам необходимо поднести калибровочную мишень (обычно входит в комплект или приобретается отдельно) строго перпендикулярно к центру датчика на указанное в инструкции расстояние (часто ~1 метр). Держите мишень неподвижно, пока магнитола не подтвердит успешное распознавание (обычно звуковым сигналом).
6. Повторите процедуру для всех датчиков в указанном системой порядке.
7. После калибровки всех датчиков система сохранит настройки. Проведите тестовый заезд, чтобы убедиться в правильном распознавании препятствий всеми датчиками.

Важно: Некорректная калибровка приведет к ложным срабатываниям системы или, что хуже, к её неработоспособности. Точное расстояние и тип мишени обязательно уточняйте в инструкции к вашей конкретной модели магнитолы Alpine.

Некоторые модели позволяют настраивать чувствительность отдельных зон:

Зона	Описание	Настройка
Ближняя (задняя/передняя)	Область непосредственно у бампера (0 - ~0.5 м)	Интенсивность предупреждения при очень близких объектах
Средняя (задняя/передняя)	Основная зона обнаружения (~0.5 - ~1.2 м)	Основная чувствительность системы
Угловая (боковая)	Зона по бокам автомобиля	Чувствительность к препятствиям сбоку при маневрировании

Подключение и настройка камеры заднего вида для Alpine

Подключение камеры заднего вида к магнитоле Alpine требует точного соединения проводов. Основной видеосигнал камеры подключается к специальному видеовходу магнитолы (обозначенному как Back Camera Input или RCAM), обычно через разъем RCA (тюльпан). Питание камеры (+12V) подводится к проводу заднего хода автомобиля, чтобы активировать изображение при включении передачи. Массу (GND) камеры соединяют с кузовом авто.

Важно обеспечить экранирование видеокабеля от помех, проложив его вдали от силовых проводов. Для передачи сигнала активации с реверса на магнитолу используется отдельный управляющий провод (часто синий с белой полосой), который подключается к контакту Back или Reverse Trigger в разъеме головного устройства. Это обеспечивает автоматическое переключение на камеру при движении задним ходом.

Настройка системы в меню магнитолы

1. Активируйте функцию камеры: Настройки → Система → Камера заднего вида → Вкл.
2. Отрегулируйте линии парковки:
   • Войдите в инженерное меню (удержание кнопки SETUP 5-10 сек)
   • Выберите Camera Calibration
   • Настройте статические/динамические направляющие под углы вашего авто
3. Корректировка изображения:
   • Яркость/Контрастность: Настройки → Дисплей → Режим камеры
   • Инверсия изображения (если камера зеркалит)

Проблема	Решение
Нет изображения	Проверить +12V на камере при включении реверса
Искажение картинки	Заменить экранированный видеокабель
Не исчезает экран камеры	Проверить залипание провода активации

Для камер с функцией динамических траекторий (Parking Guidance) требуется дополнительная настройка CAN-шины через интерфейс Alpine HCE-TCAM и привязка к углу поворота руля. В моделях с навигацией (например, Alpine iLX-F511E) калибровка выполняется через карту SD с ПО обновления.

Интеграция с рулевым адаптером для управления

Магнитолы Alpine поддерживают подключение совместимых рулевых адаптеров (например, моделей Axxess, Connects2 или PAC), которые обеспечивают считывание сигналов с кнопок руля и преобразуют их в команды для головного устройства. Адаптер физически подключается между разъёмом рулевой колонки и магнитолой через специальный интерфейсный кабель, сохраняя заводскую функциональность кнопок.

После установки адаптера требуется программная привязка кнопок через меню магнитолы Alpine. В разделе "Настройки" > "Управление рулём" пользователь выбирает каждую кнопку на руле и назначает ей действие: громкость, переключение треков, активация голосового помощника или вызов экранного меню. Совместимость зависит от модели адаптера и года выпуска автомобиля.

Ключевые преимущества интеграции

• Безопасность: Управление аудиосистемой и навигацией без отрыва рук от руля.
• Сохранение штатного интерфейса: Работа с оригинальными кнопками автомобиля без установки дополнительных пультов.
• Гибкость настроек: Переназначение функций кнопок под индивидуальные потребности.

Тип адаптера	Особенности	Распространённые модели
Универсальные	Требуют ручной настройки сигналов, подходят для большинства авто	Axxess ASWC-1, Connects2 CTSAD005
Модельно-ориентированные	Plug-and-play для конкретных марок (Toyota, VW и др.)	PAC RP4.2, Alpine KWE-110B

Для корректной работы необходимо обновлять прошивку адаптера и магнитолы. Ошибки сопряжения (например, дублирование команд) решаются сбросом настроек и повторной калибровкой через диагностический режим устройства. Современные адаптеры автоматически распознают протоколы CAN/LIN шин автомобиля.

Оптимизация мощности для акустики 4 Ом и 2 Ом

Импеданс динамиков (4 Ом или 2 Ом) напрямую влияет на нагрузку усилителя магнитолы Alpine. При снижении сопротивления вдвое (с 4 Ом до 2 Ом) выходная мощность теоретически удваивается, но одновременно возрастает токовая нагрузка на компоненты усилителя. Это требует точного соответствия возможностей головного устройства или внешнего усилителя характеристикам акустики.

Магнитолы Alpine с 4-канальными усилителями обычно рассчитаны на стандартную нагрузку 4 Ом. Подключение 2-омных динамиков без проверки спецификаций может вызвать перегрев, срабатывание защиты или выход усилителя из строя. Критически важно изучить раздел руководства «Speaker Impedance» или «Power Output» для определения минимально допустимого сопротивления на канал.

Ключевые аспекты оптимизации

Проверка совместимости: Убедитесь, что модель Alpine (например, X-Series или F1 Status) официально поддерживает 2 Ом. Большинство штатных усилителей в магнитолах работают только с 4 Ом, тогда как для 2 Ом потребуется внешний 4-канальный усилитель.

Контроль теплового режима: При эксплуатации на 2 Ом:

• Обеспечьте усиленное охлаждение зоны установки магнитолы/усилителя
• Избегайте длительной работы на максимальной громкости
• Используйте качественную проводку сечением от 16 AWG

Настройки кроссоверов и фильтров:

1. Активируйте высокочастотный фильтр (HPF) для динамиков, установив частоту среза на 20-30% выше резонанса НЧ-динамика
2. Для 2-омных систем снизьте уровень усиления (Gain) на 15-20% относительно 4-омной конфигурации
3. Отключите звуковые обработки (Bass Boost/Loudness) для минимизации искажений

Сравнение режимов работы:

Параметр	4 Ом	2 Ом
Мощность (RMS)	Стандартная (по паспорту)	До +70% (при совместимости)
Тепловыделение	Умеренное	Критически высокое
Стабильность работы	Гарантирована	Требует усиленного охлаждения

Важно: Для многополосных систем используйте раздельное усиление каналов. Подключайте 2-омные сабвуферы только к мостовым выходам, предварительно проверив минимальную нагрузку моста (обычно 4 Ом). Регулярно тестируйте термическую стабильность при помощи термопары или ИК-термометра.

Использование импедансного монитора IMPRINT в магнитолах Alpine

Импедансный монитор IMPRINT в магнитолах Alpine выполняет автоматическое измерение акустических характеристик салона автомобиля. Система анализирует взаимодействие динамиков с интерьером, учитывая отражения звука от поверхностей и неравномерность частотной характеристики. Это позволяет компенсировать искажения, вызванные сложной геометрией салона и расположением акустических компонентов.

Для активации процесса необходимо подключить калибровочный микрофон IMPRINT (входит в комплект) к предустановленному разъему магнитолы. Микрофон размещается на уровне головы водителя, после чего система запускает серию тестовых сигналов через все каналы аудиосистемы. Процедура занимает 3-5 минут и требует полной тишины в салоне.

Ключевые этапы калибровки

1. Автоматическое определение количества динамиков и их полярности
2. Измерение времени задержки звука для каждого канала
3. Анализ АЧХ (амплитудно-частотной характеристики) в контрольных точках
4. Расчет корректирующих фильтров для компенсации пиков и провалов

После обработки данных магнитола создает индивидуальный звуковой профиль, который сохраняется в памяти. Система IMPRINT учитывает:

• Импедансные нагрузки акустических компонентов
• Фазовые сдвиги между каналами
• Резонансные частоты салона
• Акустические "мертвые зоны"

Параметр	Точность коррекции
Временные задержки	±0.02 мс
Баланс громкости	±0.5 дБ
Коррекция АЧХ	до 1/3 октавы

Важно: Для сохранения калибровки при замене компонентов акустики необходимо повторять процедуру. Режим IMPRINT отключает ручные настройки эквалайзера, так как использует собственные алгоритмы оптимизации. Результатом становится сфокусированная звуковая сцена с точной локализацией инструментов и вокала, независимо от позиции слушателя.

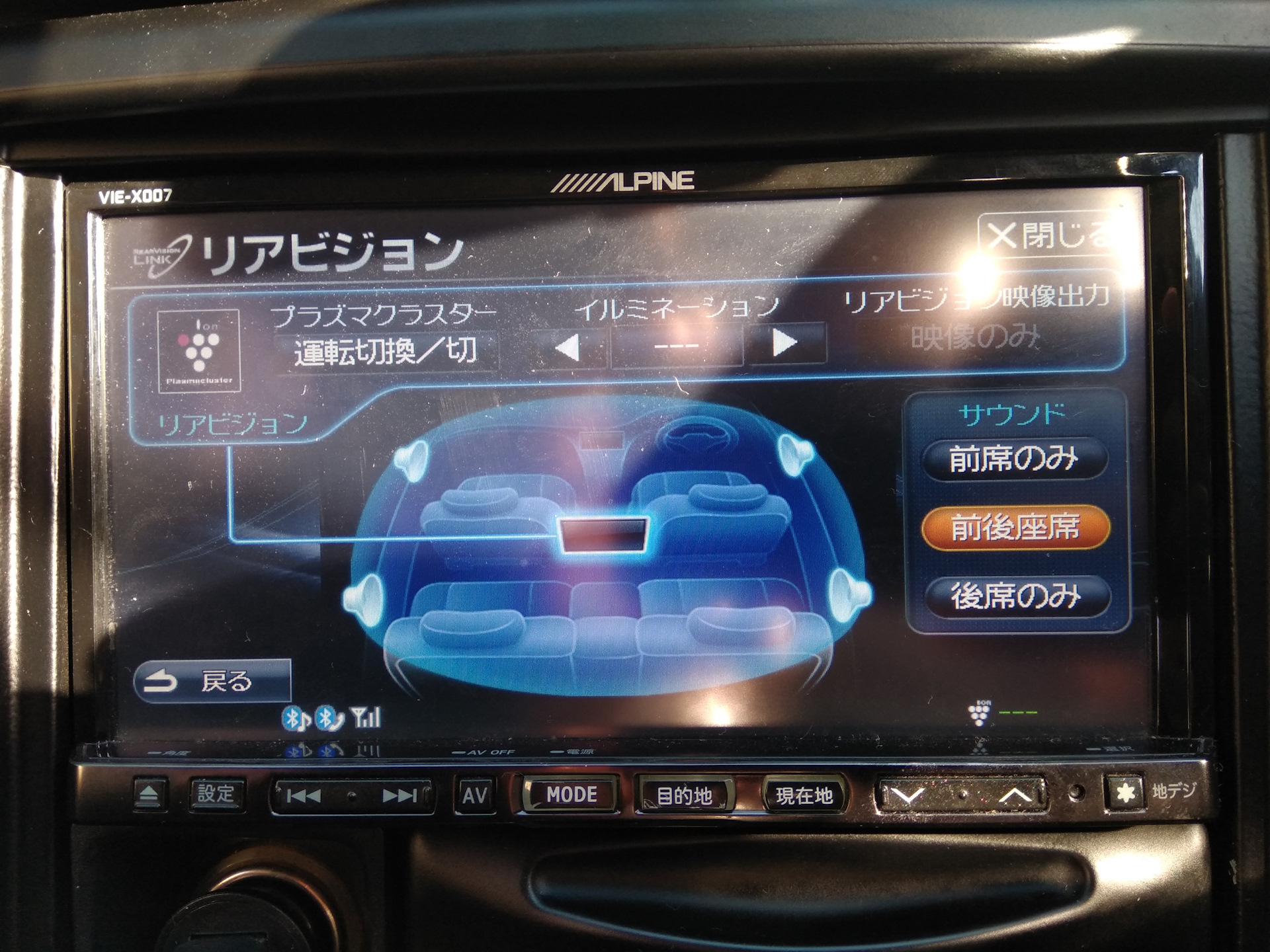

Настройка двухзонного аудио (при поддержке)

Активация функции требует наличия совместимой модели магнитолы Alpine (например, серий iLX-F или X-Series) и штатной мультимедийной системы автомобиля с поддержкой раздельных аудиозон. Подключение выполняется через CAN-шину или дополнительный интерфейсный модуль для интеграции с бортовой электроникой.

Проверьте в меню «Audio Zones» статус подключения задней зоны. При использовании HDMI или AUX-входов для второго источника укажите тип подключения в разделе «Source Assignment». Для беспроводных зон активируйте многопоточный режим Bluetooth в настройках сети.

Конфигурация зон воспроизведения

Основные параметры доступны через кнопку «Zone» на сенсорном экране:

• Выбор независимых источников: радио для передних сидений + USB для задних
• Регулировка громкости зон: удерживайте VOL + поворот энкодера
• Фильтрация высоких частот в задней зоне (защита динамиков)

Параметр	Передняя зона	Задняя зона
Источник по умолчанию	CarPlay	Bluetooth
Эквалайзер	Rock	Pop
Макс. громкость	35	28

При конфликтах управления (например, изменение громкости с заднего пульта) выполните сброс зон через сервисное меню. Для моделей с цифровым выходом проверьте назначение каналов DSP в разделе «Audio Routing». Отключение функции производится долгим нажатием на иконку зоны.

Борьба с шумами: правильное заземление и фильтрация

Низкоуровневые шумы (гул, треск, фон переменного тока) в аудиосистеме с магнитолой Alpine часто возникают из-за проблем с заземлением или электромагнитных наводок. Неправильная "масса" создает разность потенциалов между компонентами, превращая силовые и аудиокабели в антенны для помех.

Ключевой принцип – организация единой точки заземления (star grounding) для всей аудиоаппаратуры. Заземляющий провод головного устройства должен быть подключен к той же точке кузова, что и усилители (обычно очищенный от краски участок металла возле аккумулятора), а не к болтам руля или педалей.

Критические меры для подавления помех

Эффективное заземление:

• Используйте медные провода сечением не менее 4 AWG для "массы" усилителей
• Зачищайте контактные площадки на кузове до голого металла шкуркой
• Проверяйте соединение мультиметром: сопротивление между точкой заземления и минусом АКБ должно быть менее 0.1 Ом

Фильтрация питания:

1. Установите конденсатор ёмкостью 0.5–1Ф рядом с усилителем
2. Применяйте ферритовые кольца на силовых кабелях у клемм питания
3. Подключите магнитолу через отдельный фильтр-стабилизатор (например, Alpine DVE-5100)

Тип помехи	Возможная причина	Решение
Гул (50-100Гц)	Контур заземления	Проверка единой точки "массы"
Треск при работе двигателя	Помехи от генератора	Установка RC-фильтра на генератор
Шумы при разгоне	Просадка напряжения	Монтаж буферного конденсатора

Разделение кабелей: Аудиопроводка (межблочные кабели, провода акустических систем) должна прокладываться строго перпендикулярно силовым линиям и в противоположной стороне салона. Никогда не допускайте параллельной укладки рядом с проводкой бортовой сети.

Экранирование: Для межблочных соединений используйте кабели с двойным экраном и позолоченными RCA-разъёмами. При сильных помехах от CAN-шины добавьте внешний ферритовый фильтр на проводе питания магнитолы.

Подключение и управление CD-чейнджером Alpine

Физическое подключение CD-чейнджера к головному устройству Alpine осуществляется через специализированный разъем AI-NET. Этот единый интерфейс обеспечивает передачу аудиосигнала, данных управления и питания на чейнджер. Кабель AI-NET (часто входит в комплект или приобретается отдельно) подключается к соответствующему порту на тыльной стороне магнитолы и к такому же порту на чейнджере. Правильность подключения критична для корректной работы всей системы.

Важным аспектом является совместимость устройств в рамках экосистемы AI-NET. Старые чейнджеры могут использовать интерфейс M-Bus, для их подключения к современным AI-NET магнитолам потребуется специальный адаптер AI-NET/M-Bus Converter (например, модель KCA-130B). Подключение нескольких периферийных устройств (например, чейнджера и процессора) организуется последовательно (daisy-chaining) через порты IN и OUT на каждом устройстве, формируя сеть AI-NET.

Управление CD-чейнджером

Управление функциями CD-чейнджера осуществляется преимущественно через головное устройство (магнитолу) или с помощью прилагаемого пульта дистанционного управления. После правильного подключения по AI-NET магнитола автоматически определяет чейнджер как источник и добавляет соответствующие опции в свое меню.

Основные функции управления включают:

• Выбор источника: Переключение на источник "CD-Changer" через меню магнитолы или кнопку выбора источника.
• Навигация по дискам: Выбор конкретного диска в кассете чейнджера с помощью кнопок DISC +/- на магнитоле или пульте ДУ.
• Навигация по трекам: Переход между треками на выбранном диске кнопками TRACK / FILE +/- или вращением энкодера.
• Воспроизведение/Пауза: Запуск и приостановка воспроизведения стандартными кнопками PLAY/PAUSE.
• Быстрый поиск: Ускоренная перемотка вперед/назад удержанием кнопок TRACK / FILE +/-.
• Режимы воспроизведения: Активация режимов (Random, Repeat Disc, Repeat Track, Scan) через меню магнитолы или комбинации кнопок на пульте ДУ.
• Отображение информации: На дисплее магнитолы отображается номер диска, номер трека, время воспроизведения, ID3-теги (если поддерживается).

Функции пульта ДУ (если входит в комплект):

Кнопка	Назначение	Дополнительно
DISC + / -	Выбор диска в кассете	Перебор дисков вперед/назад
TRACK / FILE + / -	Выбор трека	Короткое нажатие - след. трек, удержание - поиск
PLAY/PAUSE	Старт/Пауза	Запуск/приостановка воспроизведения
STOP	Стоп	Остановка воспроизведения
RAND (RPT)	Случайный (Повтор)	Циклическое переключение режимов
DISP	Дисплей	Смена информации на дисплее чейнджера
EJECT	Извлечь	Открытие кассеты для смены дисков

Тонкая настройка динамической громкости (MediaXpander)

MediaXpander в магнитолах Alpine анализирует аудиопоток в реальном времени, компенсируя сжатие динамического диапазона, характерное для цифровых источников. Алгоритм разделяет частотные составляющие, интеллектуально усиливая тихие детали (вокал, инструментальные нюансы) без искажения пиковых уровней громкости. Это обеспечивает естественную глубину звучания даже при низком битрейте треков или потоковых сервисов.

Для точной калибровки предусмотрено три регулируемых параметра: Эффект (степень расширения динамики), Чувствительность (агрессивность реакции на тихие фрагменты) и Баланс ВЧ/НЧ (коррекция тембральной окраски обработки). Рекомендуется начинать с предустановки «Natural», после чего адаптировать настройки под акустику автомобиля и личные предпочтения.

Практические рекомендации по настройке

• Тестовые треки: Используйте композиции с контрастным динамическим диапазоном (классика, джаз, акустика) для оценки детализации.
• Корректировка Эффекта:
  • Значение 1-3: Субтильное улучшение, подходит для качественных исходников.
  • Значение 4-7: Оптимально для большинства форматов (MP3 256kbps, AAC).
  • Значение 8-10: Активное восстановление – для низкобитрейтных записей или фоновой музыки.
• Чувствительность: Увеличивайте (5-10) при прослушивании на малой громкости или в шумном салоне. Снижайте (1-4) для предотвращения искусственного «подъёма» шипения или артефактов сжатия.

Параметр	Низкие значения	Высокие значения
Баланс ВЧ/НЧ	Акцент на НЧ (теплое звучание)	Акцент на ВЧ (яркость, детали)
Эффект + Чувствительность	Консервативная обработка	Максимальная детализация

Важно: При активной настройке MediaXpander отключите стандартные эквалайзеры или режимы вроде «Loudness» – их совместная работа вызывает частотные конфликты. Для финальной проверки протестируйте результат на разных жанрах: излишняя агрессия в обработке проявляется в металлическом оттенке верхних частот или искусственном «дыхании» фона.

Использование приложения Alpine TuneIt для калибровки

Приложение Alpine TuneIt предоставляет пользователям продвинутый инструмент для точной настройки звучания магнитолы непосредственно со смартфона. Оно синхронизируется с совместимыми моделями Alpine через Bluetooth или Wi-Fi, заменяя ручную регулировку параметров через головное устройство. Основная цель – упростить сложные аудиокоррекции, делая профессиональную калибровку доступной даже для неподготовленных пользователей.

Процесс начинается с создания акустического профиля автомобиля: приложение анализирует расположение динамиков, расстояние до слушателя и особенности салона. TuneIt автоматически измеряет задержки сигнала для каждого канала и генерирует начальные настройки эквалайзера, кроссоверов и временных коррекций. Это формирует базовую звуковую сцену, которую затем можно детально адаптировать под личные предпочтения.

Ключевые этапы калибровки

После автоматической настройки пользователь получает доступ к ручной коррекции через интуитивный интерфейс:

• Временные задержки: регулировка синхронизации динамиков для фокусировки звуковой сцены.
• 31-полосный эквалайзер: точечная коррекция частот с визуализацией изменений.
• Кроссоверы: установка точек среза и крутизны слога для НЧ/СЧ/ВЧ-компонентов.
• Баланс/Фейдер: точная настройка громкости по каналам.

Для достижения оптимального результата рекомендуется:

1. Провести калибровку в тихом месте при выключенных двигателе и климат-контроле.
2. Использовать эталонные треки разных жанров для тестирования.
3. Сохранять несколько пресетов под различные условия прослушивания.

Важно: TuneIt поддерживает не все модели – совместимость уточняйте на официальном сайте Alpine. Изменения применяются мгновенно, а пресеты можно экспортировать для использования на других устройствах.

Решение проблем с обнаружением мобильного устройства

Убедитесь, что на мобильном устройстве активированы Bluetooth и режим видимости для других устройств. Проверьте совместимость смартфона с вашей моделью магнитолы Alpine на официальном сайте производителя, так как устаревшие ОС могут не поддерживаться. Исключите физические помехи между устройствами и сократите расстояние до 1 метра при подключении.

Перезагрузите магнитолу через меню настроек или временным отключением питания автомобиля. Выполните сброс сетевых настроек магнитолы до заводских, предварительно сохранив пользовательские данные. Удалите все сохраненные Bluetooth-устройства в разделе "Сопряженные гаджеты" и повторите поиск заново.

Типичные сценарии и методы устранения

Проблема	Действия
Устройство не отображается в списке доступных	Обновите прошивку магнитолы через USB-накопитель Отключите энергосберегающий режим на смартфоне Проверьте ограничения одновременных подключений в руководстве
Прерывистое соединение после сопряжения	Отключите Wi-Fi на смартфоне при подключении через Bluetooth Деактивируйте другие беспроводные профили (A2DP, HFP) в настройках Alpine Замените кабель при USB-подключении на оригинальный экранированный

Для устройств Apple убедитесь в отключении функции Контроля доступа для магнитолы в настройках Bluetooth → i (рядом с Alpine). На Android-устройствах сбросьте настройки сетевого стека через Настройки → Система → Сброс параметров → Сброс Wi-Fi, мобильного интернета и Bluetooth.

Восстановление заводских настроек магнитолы Alpine

Восстановление заводских настроек возвращает устройство к первоначальной конфигурации, удаляя все пользовательские изменения. Эта процедура необходима при сбоях в работе, продаже автомобиля или некорректных настройках звука.

Перед сбросом сохраните важные данные: списки радиостанций, парные Bluetooth-устройства и настройки эквалайзера, так как они будут безвозвратно удалены. Убедитесь, что магнитола включена и автомобиль заведен для стабильного напряжения.

Пошаговая инструкция

Действия различаются в зависимости от модели:

1. Модели с физическими кнопками:
   • Зажмите кнопки SOURCE + VOLUME на 5 секунд
   • При появлении надписи "Reset" нажмите ручку громкости
2. Сенсорные дисплеи (X-Series):
   • Откройте меню System Settings
   • Выберите Factory Reset → подтвердите кодом безопасности (по умолчанию 0000)

После сброса магнитола перезагрузится автоматически. Настройте язык, дату и выполните базовые проверки:

Параметр	Действие
FM/AM-радио	Проверка автоматического сканирования
Bluetooth	Повторное сопряжение устройств
Звук	Тест баланса и эквалайзера

Важно: Если стандартные методы не работают, потребуется принудительный сброс через отсоединение клеммы аккумулятора на 15 минут. Для моделей с парольной защитой (напр. Alpine iLX-W650) используйте код по умолчанию из инструкции. При повторяющихся сбоях обратитесь в сервисный центр.

Разбор ошибок на дисплее и их устранение

При появлении ошибок на дисплее магнитолы Alpine первым шагом является точная идентификация кода или сообщения. Распространённые индикаторы включают PROTECT, ERR-серии (ERR1, ERR2, ERR3), SAFE, CHECK WIRING или ANTENNA ERROR. Каждый сигнал указывает на конкретную неисправность, требующую проверки соответствующих компонентов системы.

Устранение неполадок начинается с базовых действий: перезагрузки устройства, проверки контактов питания и заземления, осмотра предохранителей. Для сложных ошибок потребуется диагностика мультиметром, сброс настроек или обновление прошивки. Ниже приведены типовые сценарии.

Типовые ошибки и методы решения

Код ошибки	Причина	Устранение
PROTECT / SAFE	Активация противоугонной защиты	Ввести корректный PIN-код Проверить подключение жёлтого провода (Battery+)
ERR1, ERR2, ERR3	Ошибки чтения CD/DVD	Извлечь диск, проверить на царапины Очистить лазер спецсредством Заменить повреждённый носитель
ANTENNA ERROR	Обрыв антенного кабеля	Проверить соединение антенны с ISO-разъёмом Заменить повреждённый кабель
CHECK WIRING	Короткое замыкание в акустике	Отключить магнитолу от сети Прозвонить мультиметром провода колонок на КЗ Исключить касание оголённых проводов кузова
NO SIGNAL	Проблемы с источником	Переподключить AUX/USB-кабели Проверить настройки входа (Source→Bluetooth/AUX)

Если ошибка сохраняется после базовых действий, выполните полный сброс: отключите красный и жёлтый провода на 10 минут, затем подайте питание сначала на жёлтый (+B), потом на красный (ACC). Для аппаратных неисправностей (перегрев, отказ лазера) рекомендуется сервисное обслуживание.

Мобилизация DSP: расширенная регулировка Bass Engine

Bass Engine представляет собой комплексный инструмент в магнитолах Alpine, использующий мощности цифрового сигнального процессора (DSP) для детальной настройки низкочастотного диапазона. Эта система выходит далеко за рамки простого эквалайзера, позволяя управлять не только уровнем баса, но и его тональной характеристикой, временными параметрами и взаимодействием с акустикой автомобиля. Точная адаптация звучания к специфике салона и компонентам аудиосистемы становится ключевым преимуществом.

Глубина настройки обеспечивается набором взаимосвязанных функций, работающих в едином интерфейсе. Пользователь получает контроль над критически важными аспектами воспроизведения низких частот, которые обычно труднодоступны в штатных головных устройствах. Это включает коррекцию фазовых искажений, точную подстройку точек среза фильтров и компенсацию акустических особенностей монтажа сабвуфера.

Ключевые компоненты Bass Engine

• Parametric EQ (Параметрический эквалайзер): Независимая регулировка центральной частоты, ширины полосы (Q-фактор) и уровня усиления/среза для нескольких полос в НЧ-диапазоне.
• Bass Focus (Фокусировка баса): Технология для выравнивания времени прихода звука от сабвуфера и фронтальных динамиков, устраняющая "размытость" баса.
• Subwoofer Phase Control (Регулировка фазы сабвуфера): Плавная коррекция фазы (0-180°) для точного согласования сабвуфера с остальными компонентами системы.
• Low-Pass Filter (LPF) & Slope (ФНЧ и крутизна среза): Установка частоты среза фильтра сабвуфера (40-200 Гц) и выбор крутизны среза (6/12/18/24 дБ/окт).
• Bass Center Frequency (Центральная частота баса): Возможность сместить акцент баса в нужную часть НЧ-диапазона (50-125 Гц).

Функция	Воздействие на звук	Типичный диапазон регулировок
Parametric EQ	Точечное подавление резонансов, усиление "прогрева"	3-5 полос, Q: 0.5-10.0, Gain: -12...+6 дБ
Bass Focus	Улучшение локализации баса, целостность звуковой картины	Задержка 0.00-10.00 мс
Phase Control	Устранение противофазы, увеличение отдачи на низких частотах	0° - 180° (плавно)

Синергия этих функций позволяет не просто добавить громкости низким, а сформировать четкий, быстрый и глубокий бас, интегрированный в общее звучание. Bass Engine эффективно борется с такими проблемами, как "бубнение" (за счет настройки Q и LPF), "размазанность" (через Bass Focus и фазу) или недостаточная динамичность (коррекцией уровней и частот).

Реализация Bass Engine требует понимания основ акустики, но интерфейс Alpine, особенно в моделях с сенсорными экранами, делает процесс интуитивным. Использование предустановок или ручная тонкая настройка дают возможность как новичкам быстро улучшить звук, так и экспертам достичь максимально точного и сбалансированного НЧ-воспроизведения, раскрывая потенциал компонентов системы.

Использование высокоуровневых входов для интеграции

Высокоуровневые входы (High-Level Inputs, или Speaker-Level Inputs) в магнитолах Alpine предназначены для прямого подключения к штатным акустическим проводам автомобиля без дополнительных адаптеров или преобразователей. Они автоматически распознают сигнал с усилителя заводской аудиосистемы, преобразуя его в линейный уровень для дальнейшей обработки головным устройством. Это исключает искажения и фоновые шумы, характерные для некачественных преобразователей.

При интеграции с мультимедийными комплексами премиальных марок (Mercedes, BMW, Lexus) высокоуровневые входы Alpine обеспечивают сохранение заводских функций: рулевого управления, голосовых подсказок и систем оповещения. Специальные фильтры (HPF/LPF) отсекают низкочастотные помехи от генератора и высокочастотные наводки, а интеллектуальная автоматическая калибровка регулирует чувствительность входа под параметры конкретного автомобиля.

Ключевые особенности реализации

• Автоматическое определение сигнала: распознаёт напряжение от 0,5 В до 15 В без ручной настройки.
• Активная шумоподавление: DSP-процессор подавляет интерференционные помехи от бортовой сети.
• Совместимость с CAN/LIN-шинами: сохраняет связь со штатными блоками управления через интерфейсы iDatalink Maestro.

Параметр	Возможности	Пример моделей
Диапазон частот	10 Гц – 22 кГц (±1 дБ)	Alpine iLX-W650, X409
Макс. входное напряжение	15 В RMS	Alpine UTE-73BT, S2S
Интеграция с OEM	Поддержка 300+ моделей авто	Alpine HCE-T1110

Для подключения используются универсальные ISO-разъёмы с цветовой маркировкой, где серый/белый провода соответствуют фронтальным каналам, а зелёные/фиолетовые – тыловым. При работе с активными штатными системами (например, Bose или JBL) требуется активация функции «Bypass Mode» в настройках магнитолы для отключения встроенного усилителя Alpine.

Сохранение настроек: профили пользователей

Магнитолы Alpine премиум-класса оснащены функцией создания персональных профилей пользователей. Это позволяет нескольким водителям или пассажирам сохранять свои индивидуальные настройки звука и интерфейса в памяти головного устройства.

Система Personal Drive (или аналогичная, в зависимости от модели и года выпуска) предоставляет возможность запомнить такие параметры как громкость, баланс/фейдер, эквалайзер (включая параметрические настройки на продвинутых моделях), источники по умолчанию, настройки дисплея (яркость, цветовая схема) и предустановки радиостанций.

Особенности работы с профилями

• Количество профилей: Обычно доступно создание 2-3 отдельных профилей пользователей.
• Автоматическое распознавание: Наиболее продвинутые модели Alpine (особенно интегрированные с CAN-шиной автомобиля) могут автоматически активировать профиль, привязанный к конкретному ключу зажигания или брелку автомобиля при его распознавании системой.
• Ручной выбор: При отсутствии автоматического распознавания ключа или при использовании одного ключа разными пользователями, профиль можно вручную выбрать через меню настроек магнитолы. Часто для быстрого переключения используется долгое нажатие на определенную кнопку (например, SRC или AUDIO).
• Сохраняемые параметры: Профили сохраняют комплексные аудионастройки и предпочтения интерфейса, обеспечивая мгновенный доступ к персонализированной среде при активации. Важно, что настройки сохраняются даже после полного отключения питания магнитолы.

Рекомендации по эксплуатации сенсорного экрана

Сенсорный экран магнитолы Alpine требует аккуратного обращения для сохранения функциональности. Избегайте касаний острыми или твёрдыми предметами: металлическими ключами, ручками, ногтями, которые могут оставить царапины или повредить покрытие. Используйте исключительно подушечки пальцев или стилус с мягким наконечником, специально предназначенный для ёмкостных экранов.

Поддерживайте чистоту поверхности экрана для точного срабатывания сенсора. Регулярно удаляйте пыль, отпечатки пальцев и загрязнения мягкой микрофибровой салфеткой без ворса. При сильных загрязнениях слегка смочите салфетку дистиллированной водой или изопропиловым спиртом – избегайте абразивных чистящих средств, аэрозолей и растворителей.

Ключевые правила и условия использования

• Температурный режим: Не эксплуатируйте устройство при температуре ниже -10°C или выше +60°C – это может вызвать временную нечувствительность экрана.
• Защита от влаги: Предотвращайте попадание капель жидкости на дисплей. При контакте с водой немедленно протрите экран сухой салфеткой.
• Сила нажатия: Для управления достаточно лёгкого касания. Излишнее давление может привести к механическим повреждениям матрицы.

Не рекомендовано	Рекомендовано
Клейкие защитные плёнки низкого качества	Специализированные плёнки с олеофобным покрытием
Хранение вблизи нагревательных приборов	Установка в зоне с естественной вентиляцией
Чистка при включённом устройстве	Протирание экрана только при выключенной магнитоле

1. Калибровка: При некорректном отклике выполните сброс настроек сенсора через системное меню (раздел «Display» → «Touch Calibration»).
2. Долговременная стоянка: При парковке более суток в жарком климате используйте солнцезащитный экран для приборной панели.
3. Обновления ПО: Устанавливайте актуальные прошивки с официального сайта Alpine – они часто содержат оптимизацию работы сенсора.

Монтирование дисплея на торпедо (для выносных моделей)

Выносной дисплей магнитолы Alpine крепится на торпедо автомобиля с помощью универсального кронштейна, входящего в комплект. Место установки выбирается с учетом удобства обзора и отсутствия помех для управления автомобилем – обычно в верхней части торпедо, на центральной консоли или у основания лобового стекла.

Поверхность торпедо предварительно обезжиривается. Кронштейн фиксируется на выбранном участке с помощью двустороннего скотча 3M VHB, обеспечивающего надежное сцепление с различными материалами (пластик, мягкие панели). Дисплей защелкивается на поворотной платформе кронштейна, позволяющей регулировать угол наклона для устранения бликов.

Ключевые этапы и особенности

Прокладка кабелей:

• Кабель экрана (HDMI, LVDS) и USB-шнур для сенсора аккуратно протягиваются под обшивкой торпедо к месту установки основного блока магнитолы
• Обязательно оставляется небольшой запас провода (5-7 см) для компенсации вибраций и регулировки положения дисплея

Важные нюансы монтажа:

Параметр	Рекомендации
Прочность крепления	Скотч 3M выдерживает нагрев до +90°C и вибрацию, но требует 24 ч для полной адгезии
Угол обзора	Оптимально – 15-30° к линии взгляда водителя
Доп. фиксация	Для тяжелых моделей (X09S) используют скрытые саморезы через отверстия в основании кронштейна

Проверьте отсутствие пережатия кабелей элементами конструкции салона перед окончательной фиксацией дисплея. После установки выполните калибровку сенсорного экрана через меню магнитолы (при наличии тачскрина).

Оптимизация энергопотребления и контроль температуры

Энергоэффективность магнитол Alpine достигается за счёт многоуровневой архитектуры питания, где каждый модуль (процессор, усилитель, дисплей) получает строго необходимый ток благодаря интеллектуальным ШИМ-контроллерам. Система мгновенно переключается в "спящий режим" при выключении зажигания, сокращая паразитное потребление до 0,01 А, что критично для сохранения заряда АКБ в длительных стоянках.

Пассивное охлаждение реализовано через алюминиевые радиаторы сложной формы, контактирующие с шасси устройства, а температурные сенсоры непрерывно отслеживают нагрев ключевых компонентов. При приближении к пороговым 85°C система динамически ограничивает мощность усилителя, предотвращая перегрев без полного отключения звука, сохраняя баланс между производительностью и безопасностью.

Ключевые технологии защиты

• Динамический контроль усилителя: Автоматическая коррекция выходной мощности при изменении импеданса подключённых динамиков.
• Термокомпенсация цепей: Стабилизация параметров аудиотракта при колебаниях температуры в салоне.
• Smart Voltage Monitoring: Отключение non-critical функций (фоновой подсветки, процессора эффектов) при падении напряжения бортовой сети ниже 11.5В.

Параметр	Режим работы	Потребление
Максимальная мощность	Полная нагрузка (4Ω)	до 45А
Фоновый режим	Ожидание (Standby)	0.01А
Термозащита	Активация лимитера	снижение на 30%

Интеграция с бортовой CAN-шиной позволяет магнитоле анализировать данные о работе генератора и состоянии АКБ, адаптивно корректируя энергопотребление. При длительной работе двигателя на холостом ходу автоматически отключаются энергоёмкие функции DSP-обработки, снижая нагрузку на электросеть автомобиля.

Тепловые расчеты корпуса учитывают экранирование чувствительных компонентов от источников тепла (например, штатных климатических систем), а вентиляционные каналы спроектированы для конвекционного потока без использования вентиляторов, исключая накопление пыли и повышая надёжность.

Особенности использования навигации (модели с GPS)

Для корректной работы GPS-навигации в магнитолах Alpine требуется предварительная активация картографических данных. Большинство моделей использует внешние SD-карты или USB-накопители с предустановленными картами региона, которые необходимо регулярно обновлять через официальный софт Alpine (например, Alpine Toolbox). Без актуальных карт система может выдавать ошибки или некорректные маршруты.

Навигационный интерфейс отличается минимализмом: основные элементы управления (масштаб, выбор точки назначения, просмотр маршрута) вынесены на сенсорные кнопки экрана или физические клавиши на лицевой панели. Голосовые подсказки работают только при активном мультимедийном режиме "Навигация", а их громкость регулируется отдельно от основной аудиосистемы.

Ключевые аспекты эксплуатации

При планировании поездок учитывайте следующие ограничения:

• Отсутствие онлайн-сервисов в базовых моделях: пробки и погода доступны только при подключении совместимого смартфона через Alpine Connect App.
• Точность позиционирования снижается в тоннелях или плотной городской застройке – система использует датчики скорости/гироскоп для интерполяции данных.
• Сохранение маршрутов возможно лишь в ручном режиме: через пункт "Избранное" или координаты GPS.

Функция	Особенность реализации
Обновление карт	Только через ПК (официальный сайт Alpine), платно 1-2 раза в год
Голосовое управление	Распознаёт базовые команды ("домой", "заправка"), требует калибровки микрофона
Отображение POI	Точек интереса ~500 тыс. на регион, фильтрация по 8 категориям (АЗС, парковки и др.)

Важно: При длительной стоянке (более 2 недель) рекомендуется отключать клемму питания – флеш-память навигации подвержена сбоям при глубоком разряде АКБ. Перезагрузка системы выполняется зажатием кнопки Source на 10 секунд.

Защита магнитолы Alpine от перепадов напряжения

Перепады напряжения в бортовой сети автомобиля – распространённая причина выхода из строя электронных компонентов магнитолы Alpine. Кратковременные скачки до 16-18В при неисправном генераторе или некорректном "прикуривании" способны повредить микросхемы, процессор или дисплей устройства.

Японские магнитолы Alpine, несмотря на качественную элементную базу, остаются уязвимыми к таким сбоям. Отсутствие защиты приводит к дорогостоящему ремонту или полной замене головного устройства, особенно в премиальных моделях с навигацией и мультимедийными функциями.

Основные методы защиты

Для предотвращения поломок применяются следующие решения:

• Встроенный предохранитель: базовый элемент в цепи питания магнитолы. Требует замены на аналогичный номинал (обычно 10-15А) при срабатывании.
• Отдельный стабилизатор напряжения: внешние модули, устанавливаемые в разрыв провода питания (+12V). Примеры:
  • Пассивные устройства на TVS-диодах – гасят кратковременные импульсы
  • Активные DC-DC преобразователи – поддерживают стабильные 12В при входном напряжении 10-18В
• Автомобильные ИБП (бесперебойники): конденсаторные модули ёмкостью 1-3Ф, компенсирующие просадки при запуске двигателя.

Важно: Защитные устройства подключаются максимально близко к магнитоле, а все соединения тщательно изолируются. Сечение проводов должно соответствовать току потребления.

Метод защиты	Эффективность против скачков	Защита от просадок
Встроенный предохранитель	Низкая (только при КЗ)	Нет
TVS-модуль	Средняя (до 40В)	Нет
DC-DC стабилизатор	Высокая (до 25В)	Да
Конденсаторный ИБП	Нет	Высокая

Комбинация DC-DC стабилизатора и конденсаторного буфера обеспечивает комплексную защиту. Регулярная диагностика генератора и АКБ снижает риски критических перепадов.

Подключение и настройка DAB+ тюнера для магнитолы Alpine

Для интеграции DAB+ тюнера с головным устройством Alpine потребуется физическое соединение компонентов через специализированные интерфейсы. Основной кабель подключения (обычно в комплекте с тюнером) соединяет разъем AUX-IN/DAB на магнитоле с выходом тюнера. Дополнительно используется антенный кабель DAB-диапазона, подключаемый к соответствующему порту внешнего тюнера. Питание организуется через ACC-провод бортовой сети или штатный разъем ISO магнитолы.

После механического монтажа тюнера в зоне уверенного приема сигнала (рекомендуется лобовое стекло или внешняя антенна) выполните автоматическую настройку каналов через меню магнитолы. Активируйте режим "DAB Tuning" в настройках источника AUX, после чего система просканирует доступные частоты и сохранит станции в память. Для стабильного приема убедитесь, что уровень сигнала в информационном меню превышает 30%.

Ключевые этапы настройки

1. Переключите источник на AUX/DAB в главном меню магнитолы
2. В подменю DAB Settings выберите:
   • Auto Scan - для поиска всех доступных станций
   • Manual Tuning - для выборочного добавления частот
3. Отсортируйте сохраненные станции через функцию Favorites
4. Настройте отображение данных:

   Параметр	Опции
   Channel Info	Название/Жанр/Битрейт
   PS Text	Бегущая строка

При проблемах с приемом проверьте целостность антенного кабеля и отсутствие помех от электрооборудования автомобиля. Для моделей Alpine с поддержкой iDatalink Maestro может потребоваться обновление прошивки тюнера через фирменное ПО.

Установка и управление HD Radio (для США/Канады)

Для приёма HD Radio сигнала магнитола Alpine должна быть совместима с этой технологией (модели с маркировкой "HD Ready" или "HD Radio Tuner"). Подключение осуществляется через специальный тюнер-модуль HD Radio (например, KTX-HD100), который приобретается отдельно и соединяется с магнитолой через порт Ai-NET. Убедитесь, что ваша прошивка головного устройства поддерживает HD Radio.

Тюнер подключается к автомобильной антенне, при этом критически важно обеспечить качественный сигнал – используйте оригинальные антенные адаптеры и избегайте длинных кабелей. Модуль размещается в зоне уверенного приёма (обычно под панелью или в бардачке), вдали от источников помех (блоки управления, электродвигатели). После физической установки активируйте функцию HD Radio в настройках магнитолы (меню "Radio" → "HD Radio Settings").

Процесс настройки и управления

Для поиска станций:

1. Перейдите в режим радио
2. Нажмите Band для выбора FM/AM
3. Используйте автоматический поиск (Scan) или ручной ввод частоты

При настройке на станцию с HD-вещанием:

• На дисплее появится логотип HD
• Если доступны мультиканалы (до 3 подканалов), они отобразятся в виде вкладок (HD1, HD2, HD3)
• Переключайтесь между ними касанием или ручкой управления

Дополнительные функции:

Информация о треке	Artist/Track/Album данные выводятся на экран (при поддержке станцией PSD)
Кнопка TAG	Сохраняет текущий трек для покупки через приложение TuneIn
HD Blend	В настройках: автоматическое переключение между цифровым/аналоговым сигналом при помехах

При потере HD-сигнала магнитола автоматически перейдёт на аналоговое вещание. Для обновления списка станций выполните повторное сканирование в зоне устойчивого покрытия HD Radio (доступно в крупных городах США/Канады).

Список источников

При подготовке статьи использовались проверенные и авторитетные источники, специализирующиеся на автомобильной электронике и историческом развитии аудиобрендов. Особое внимание уделялось технической документации и отраслевым исследованиям для точности представленных данных.

Ключевыми материалами послужили публикации отраслевых экспертов, официальная техническая информация производителя, а также архивные данные о развитии линейки продуктов. Анализ современных моделей базировался на актуальных инженерных обзорах.

• Официальный сайт Alpine - разделы истории бренда и технические спецификации магнитол
• Каталоги и брошюры Alpine за различные годы производства
• Архивы автомобильных журналов (Car Audio, Mobile Electronics)
• Профильные форумы по автомобильной аудиотехнике
• Технические обзоры от экспертов индустрии (Crutchfield Research, SoundGuys)
• Книги по истории автозвука (издательства CarTech, Bentley Publishers)
• Патентные базы данных - описания уникальных технологий Alpine
• Сравнительные тесты магнитол в специализированных СМИ
• Интервью с инженерами Alpine в отраслевых изданиях
• Музейные экспозиции автомобильной электроники (технические описания экспонатов)

Видео: РАЗБЛОКИРОВКА МАГНИТОЛЫ ALPINE УДАЛЁННО.


• Минивэн Opel Zafira - характеристики, дизайн и стоимость

• Fiat Panda - отзывы владельцев и технические характеристики

• Замена насоса гидроусилителя руля в автомобиле
