MAP-датчик - конструкция, функционирование и задачи

Статья обновлена: 18.08.2025

MAP-датчик (Manifold Absolute Pressure Sensor) – критически важный компонент электронных систем управления современного двигателя внутреннего сгорания. Его показания напрямую влияют на формирование оптимального состава топливовоздушной смеси и эффективность работы силового агрегата.

Датчик измеряет абсолютное давление воздуха во впускном коллекторе, предоставляя блоку управления двигателем (ЭБУ) данные о нагрузке на мотор и количестве поступающего кислорода. Эта информация необходима для точного расчета длительности впрыска топлива и угла опережения зажигания.

Понимание конструкции, принципа действия и функций MAP-сенсора позволяет диагностировать проблемы в работе двигателя, связанные с обеднением или обогащением смеси, неустойчивыми оборотами или потерей мощности. Знание его параметров и типовых неисправностей – ключ к грамотному обслуживанию и ремонту автомобиля.

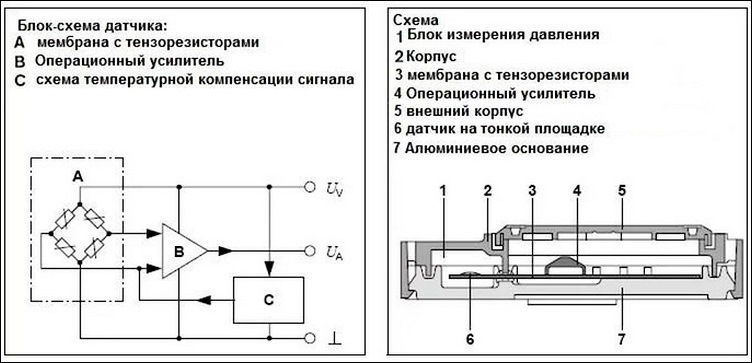

Конструкция MAP-датчика: мембрана, элементы и корпус

Основой конструкции MAP-датчика является герметичный корпус, разделенный чувствительной мембраной на две изолированные камеры. Одна камера соединена с впускным коллектором через вакуумный штуцер и воспринимает измеряемое давление, вторая является опорной и содержит вакуум или атмосферное давление в зависимости от типа датчика.

Мембрана изготавливается из кремния, керамики или металлических сплавов и выступает первичным преобразователем. Ее деформация под действием разницы давлений между камерами передается на чувствительные элементы, закрепленные непосредственно на поверхности мембраны.

Ключевой элемент	Функция и особенности
Чувствительная мембрана	Воспринимает давление, преобразует его в механическое смещение. Толщина и материал определяют диапазон измерений.
Тензорезисторы / Пьезоэлементы	Преобразуют деформацию мембраны в изменение электрического сопротивления или напряжения (расположены мостовой схемой).
Корпус	Защищает внутренние компоненты от влаги, вибраций и температурных перепадов. Имеет вакуумный порт и электрический разъем.

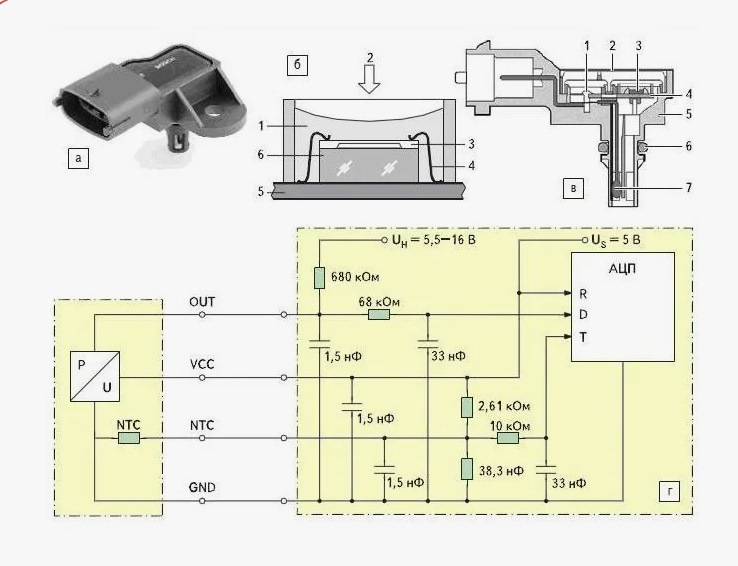

Электронная плата	Усиливает сигнал с чувствительных элементов, компенсирует температурные погрешности, формирует выходное напряжение/частоту.

Принцип взаимодействия компонентов

Деформация мембраны изменяет сопротивление тензорезисторов, нарушая баланс мостовой схемы. Электронная плата фиксирует разбаланс, усиливает его и преобразует в аналоговый сигнал (0-5В) или частотный импульс, пропорциональный величине давления. Корпус обеспечивает стабильность работы за счет:

Герметичности – защита сенсора от загрязнений
Термокомпенсации – минимизация влияния температуры на точность
Механической жесткости – сохранение калибровки при вибрациях

Как работает MAP-датчик: преобразование давления в электрический сигнал

MAP-датчик фиксирует абсолютное давление во впускном коллекторе двигателя, преобразуя его в электрический сигнал для электронного блока управления (ЭБУ). Основой работы служит чувствительный элемент, реагирующий на изменение давления деформацией.

Деформация чувствительного элемента изменяет электрические параметры встроенных компонентов датчика. В зависимости от конструкции применяются различные физические принципы преобразования механического воздействия в электрические характеристики.

Типы преобразования и их особенности

Распространённые технологии преобразования:

Пьезорезистивная: Кремниевая мембрана с резисторами. Давление изгибает мембрану, меняя сопротивление резисторов в мостовой схеме. Возникает разность потенциалов, пропорциональная давлению.
Ёмкостная: Две металлические пластины (одна – подвижная мембрана). Давление изменяет расстояние между пластинами, что меняет ёмкость конденсатора. Электронная схема преобразует ёмкость в напряжение.
Тензометрическая: Металлическая или кремниевая мембрана с тензорезисторами. Деформация мембраны растягивает/сжимает резисторы, изменяя их сопротивление. Измеряется через мост Уитстона.

Тип преобразования	Чувствительный элемент	Выходной сигнал
Пьезорезистивный	Кремниевая мембрана с резисторами	Аналоговое напряжение (0.1-4.9В)
Ёмкостной	Подвижная и неподвижная пластины	Аналоговое напряжение или частота
Тензометрический	Металлическая мембрана с тензорезисторами	Аналоговое напряжение

Формирование итогового сигнала: Полученные изменения сопротивления или ёмкости преобразуются встроенной электронной схемой в аналоговое напряжение (реже – частотный сигнал). Диапазон выходного напряжения обычно составляет 0.1-4.9В, где:

Низкое напряжение (~0.5В): Соответствует низкому давлению (высокий вакуум на холостом ходу).
Высокое напряжение (~4.5В): Соответствует высокому давлению (атмосферное давление при полной нагрузке).

ЭБУ непрерывно считывает это напряжение, рассчитывая на его основе массовый расход воздуха, корректируя длительность впрыска топлива и угол опережения зажигания для оптимальной работы двигателя.

Роль MAP-датчика в формировании топливовоздушной смеси

MAP-датчик (Manifold Absolute Pressure Sensor) напрямую влияет на расчет массы воздуха, поступающего в двигатель. Он непрерывно измеряет величину разрежения (или наддува) во впускном коллекторе, преобразуя это значение в электрический сигнал. Этот сигнал является ключевым входным параметром для электронного блока управления (ЭБУ) двигателя.

ЭБУ использует данные о давлении во впускном коллекторе, учитывая также температуру воздуха (часто с помощью отдельного датчика температуры впускного воздуха) и частоту вращения коленчатого вала. На основе этих параметров блок управления вычисляет массовый расход воздуха, поступающего в цилиндры. Это расчетное значение является фундаментальным для определения базовой длительности импульса впрыска топлива.

Принцип влияния на состав смеси

Основная задача MAP-датчика – обеспечить ЭБУ информацией для поддержания стехиометрического соотношения топлива и воздуха (примерно 14.7:1 для бензина):

Низкое давление (высокое разрежение): Указывает на малую нагрузку (например, холостой ход или движение накатом). ЭБУ сокращает время впрыска, формируя обедненную смесь для экономии топлива.
Высокое давление (низкое разрежение или наддув): Сигнализирует о высокой нагрузке (разгон, движение под гору, работа турбонаддува). ЭБУ увеличивает длительность впрыска, создавая обогащенную смесь для предотвращения детонации и достижения максимальной мощности.

Корректная работа MAP-датчика критична для:

Обеспечения оптимальной мощности двигателя во всех режимах.
Минимизации расхода топлива.
Снижения вредных выбросов (особенно при использовании каталитического нейтрализатора).
Предотвращения детонации и неустойчивой работы на холостом ходу.

При неисправности MAP-датчика ЭБУ переходит на аварийные таблицы расчета топливоподачи, основанные на оборотах двигателя и положении дроссельной заслонки, что приводит к:

Симптом неисправности	Причина в контексте смеси
Повышенный расход топлива	Постоянное обогащение смеси из-за ошибочных данных о нагрузке
Потеря мощности, "провалы"	Недостаточное обогащение при нагрузке или излишнее обеднение
Неустойчивый холостой ход, глохнет	Некорректное определение разрежения на малых оборотах
Детонация (стук пальцев)	Слишком бедная смесь в режиме высокой нагрузки

Симптомы неисправности MAP-датчика и способы его проверки

Признаки неисправности проявляются в некорректной работе двигателя: неустойчивые холостые обороты, рывки при разгоне, повышенный расход топлива. Могут наблюдаться затрудненный запуск, потеря мощности, хлопки во впускном коллекторе или черный дым из выхлопной трубы.

Электроника реагирует на ошибки датчика загоранием лампы Check Engine с кодами P0105-P0108. Система переходит на аварийные режимы, используя фиксированные значения давления или данные других датчиков, что снижает эффективность работы двигателя.

Распространенные симптомы:

Плавающие обороты холостого хода
Самопроизвольная остановка двигателя
Падение динамики разгона и мощности
Увеличение расхода топлива на 15-25%
Детонация при нагрузках
Затрудненный запуск "на горячую"
Хлопки во впускном коллекторе

Методы проверки:

Визуальный осмотр
Контроль целостности вакуумного шланга, разъема и проводов. Выявление трещин корпуса, окисления контактов или загрязнения чувствительного элемента.
Диагностика сканером
Считывание кодов ошибок и сравнение показаний MAP с данными датчика барометрического давления. Анализ графиков в реальном времени при изменении оборотов.

Проверка мультиметром

Параметр	Эталонные значения	Методика
Опорное напряжение	5±0.2 В	Зажигание включено, щупы между сигнальным проводом и массой
Сопротивление	Бесконечность (обрыв)	Прозвонка между контактами при отключенном разъеме

Вакуумный тест
Измерение выходного напряжения при создании разрежения медицинским шприцем. Напряжение должно плавно снижаться от 4-5 В (без вакуума) до 1-1.5 В (при 500 мм рт. ст).
Сравнение с эталоном
Контроль соответствия показаний заводским графикам зависимости напряжения/частоты от давления для конкретной модели.
