Маслосъемные колпачки - принцип работы и конструкция

Статья обновлена: 18.08.2025

Маслосъемные колпачки – критически важные компоненты газораспределительного механизма двигателя внутреннего сгорания. Их исправность напрямую влияет на стабильность работы силового агрегата и его ресурс.

Эти небольшие детали выполняют ключевую функцию: предотвращают проникновение моторного масла в камеру сгорания через зазоры между стержнями клапанов и направляющими втулками. От их состояния зависит расход масла и чистота выхлопа.

Неисправность маслосъемных колпачков приводит к характерным проблемам: сизому дыму из выхлопной трубы на прогретом двигателе, повышенному расходу масла и образованию нагара на клапанах и свечах зажигания.

Конструктивно колпачки представляют собой металлические втулки с фиксирующей пружиной, внутри которых расположен маслостойкий резиновый уплотнитель сложной формы. Материал уплотнителя должен сохранять эластичность в условиях высоких температур и агрессивной среды.

Определение и основное назначение маслосъёмных колпачков

Маслосъёмные колпачки (также известные как сальники клапанов или маслоотражательные колпачки) представляют собой небольшие резинотехнические изделия конической или цилиндрической формы. Они плотно устанавливаются на направляющих втулках клапанов в головке блока цилиндров двигателя внутреннего сгорания.

Основная функция этих деталей заключается в строго дозированном пропускании моторного масла к стержню клапана для его смазки и одновременном предотвращении избыточного проникновения масла в камеру сгорания. Их герметизирующее действие критически важно для поддержания правильного теплового режима клапанов и защиты направляющих втулок от преждевременного износа.

Ключевые аспекты устройства

Материал: Изготавливаются из специальных термостойких эластомеров (чаще всего фторкаучук - FKM/Viton или акрилатный каучук - ACM), устойчивых к высоким температурам, моторному маслу и продуктам сгорания топлива.
Конструктивные элементы:
- Корпус: Имеет буртик (фланец) для фиксации в посадочном месте на направляющей втулке.
- Губа (рабочая кромка): Эластичная кромка, плотно обхватывающая стержень клапана. Именно она осуществляет съём излишков масла.
- Пружинное кольцо (опционально): Небольшая витая пружинка внутри губы, обеспечивающая дополнительное усилие прижатия к стержню клапана и компенсацию износа резины.
Принцип работы: При движении клапана вниз губа колпачка слегка отгибается, пропуская тонкую масляную плёнку для смазки стержня и направляющей втулки. При движении клапана вверх губа плотно прижимается к стержню, соскребая излишки масла обратно в зону распредвала/головки блока.

Проблема без исправных колпачков	Последствие
Избыточный расход масла	Масло попадает в камеру сгорания и сгорает вместе с топливом
Загрязнение свечей зажигания	Масло на электродах свечи вызывает пропуски зажигания
Нагар в камере сгорания и на клапанах	Снижение компрессии, детонация, потеря мощности
Ускоренный износ направляющих втулок	Недостаточная смазка или нарушение герметичности

Место установки маслосъемных колпачков в головке блока цилиндров

Маслосъемные колпачки монтируются непосредственно на направляющих втулках клапанов, расположенных в головке блока цилиндров (ГБЦ). Каждый колпачок плотно насаживается на верхнюю часть втулки, через которую проходит стержень клапана.

Их позиционируют строго над зоной перемещения клапанов: когда клапан открывается, стержень скользит внутри колпачка, который прижимается к втулке пружиной клапана. Это обеспечивает постоянный контакт с движущейся поверхностью стержня для эффективного удаления масла.

Ключевые особенности расположения

Количество соответствует числу клапанов – на каждый впускной и выпускной клапан устанавливается отдельный колпачок.
Фиксация без крепежа – удерживаются за счет плотной посадки на втулке и давления пружины клапана.
Доступ только после демонтажа распредвалов и клапанных пружин – находятся в глубоких посадочных местах ГБЦ.

Элемент ГБЦ	Связь с колпачком
Направляющая втулка	Колпачок насаживается на ее верхний торец
Стержень клапана	Проходит через отверстие в колпачке
Клапанная пружина	Прижимает колпачок к втулке при сборке

Материалы изготовления современных сальников клапанов

Современные маслосъемные колпачки производятся из специализированных эластомеров, способных выдерживать экстремальные условия работы в головке блока цилиндров. Ключевые требования к материалам включают термостойкость (до +150°C и выше), сохранение эластичности при низких температурах, устойчивость к моторному маслу и окислению.

Наиболее распространены фторкаучуки (FKM/Viton®), акрилатные каучуки (ACM) и нитрильные резины (NBR), дополненные металлическим армирующим каркасом. Фторкаучук лидирует благодаря превосходной термостойкости и химической инертности, тогда как акрилатные и нитрильные составы применяются в менее нагруженных двигателях из-за оптимального соотношения цены и эксплуатационных характеристик.

Характеристики основных материалов

Материал	Температурный диапазон	Ключевые преимущества	Недостатки
Фторкаучук (FKM)	-20°C до +250°C	Исключительная стойкость к маслу, озону и температуре	Высокая стоимость, жесткость при низких температурах
Акрилатный каучук (ACM)	-25°C до +150°C	Хорошая термостойкость, умеренная цена	Средняя морозостойкость, склонность к растрескиванию
Нитрильная резина (NBR)	-30°C до +120°C	Низкая стоимость, устойчивость к маслам	Ограниченная термостойкость, быстрое старение при нагреве

Для улучшения эксплуатационных свойств в состав резин вводятся:

Углеродные сажи – повышают износостойкость
Пластификаторы – сохраняют эластичность
Антиозонанты – замедляют окисление
Термостабилизаторы – увеличивают ресурс при нагреве

Металлический каркас (обычно стальной) обеспечивает точную посадку и предотвращает деформацию. В зоне контакта с клапаном применяется пружинный усилитель, создающий равномерное давление на шток даже при износе резины. Современные разработки включают композитные материалы с керамическими наполнителями, повышающими износостойкость на 30-40%.

Конструкция стандартного маслосъёмного колпачка: основа и пружинка

Основной корпус (основа) изготавливается из термостойкой резины или фторкаучука, устойчивой к агрессивному воздействию моторного масла и высоким температурам. Верхняя часть содержит жёсткую металлическую втулку или армирующий слой, обеспечивающий плотную посадку на направляющую клапана и предотвращающий деформацию.

Нижняя зона корпуса выполнена в виде гибкой юбки (рабочего кольца) конической или цилиндрической формы. Эта эластичная часть напрямую контактирует со стержнем клапана, формируя маслоотражающий барьер. Для сохранения стабильного прижима юбки к поверхности клапана используется пружинка.

Ключевые элементы пружинки

Расположение: Устанавливается в специальной канавке на внешней стороне юбки колпачка.
Функция: Компенсирует износ резины и поддерживает постоянное радиальное давление юбки на стержень клапана.
Материал: Изготавливается из высоколегированной стальной проволоки, устойчивой к температурным расширениям и усталостным нагрузкам.
Конструкция: Выполняется в форме кольца с разомкнутыми или сцепленными концами, что обеспечивает равномерное обжатие по всей окружности.

Элемент конструкции	Материал	Назначение
Армированная основа	Резина + металл	Фиксация на направляющей, защита от деформации
Рабочая юбка	Термостойкая резина	Съём излишков масла со стержня клапана
Прижимная пружинка	Легированная сталь	Обеспечение постоянного прилегания юбки

Эффективность работы колпачка напрямую зависит от сохранения эластичности юбки и силы сжатия, создаваемой пружинкой. Потеря этих свойств ведёт к пропуску масла в камеру сгорания и появлению сизого дыма из выхлопной системы.

Что такое маслосъемные колпачки и как они устроены

Маслосъемные колпачки (сальники клапанов) – уплотнительные элементы двигателя, предотвращающие проникновение избыточного моторного масла в камеру сгорания через зазоры между стержнями клапанов и направляющими втулками. Они критичны для стабильного расхода масла и чистоты выхлопных газов.

Конструктивно колпачок состоит из металлического корпуса с запрессовочной юбкой для фиксации на направляющей втулке и эластомерной рабочей губы (обычно из фторкаучука). Внутри губы размещена витая пружина, обеспечивающая равномерный прижим к стержню клапана на всех этапах работы.

Принцип работы при движении клапана вниз

При открытии клапана его стержень перемещается вниз. В этот момент реализуется ключевая функция маслосъемного колпачка:

Эластичная губа, усиленная поджимной пружиной, плотно облегает поверхность стержня клапана, образуя динамическое уплотнение.
Движение стержня вниз вызывает соскабливание излишков масляной пленки с его поверхности – губа действует как скребок.
Собранное масло стекает по наклонным канавкам корпуса колпачка и корпусу направляющей втулки, возвращаясь в картер двигателя.

При износе губы или ослаблении пружины уплотнение нарушается: масло проникает в камеру сгорания, вызывая сизый выхлоп и повышенный расход масла. Эффективность работы напрямую зависит от сохранения геометрии губы и силы прижима пружины.

Как маслоотражающий конус направляет смазку обратно

Маслоотражающий конус представляет собой коническую металлическую деталь, закрепленную на штоке клапана под колпачком. Его геометрия играет ключевую роль в управлении потоком масла. При движении клапана вниз смазка, стекающая по штоку, попадает на наклонную поверхность конуса.

Угол наклона поверхности и центробежная сила от вращения клапанного механизма заставляют масло изменять траекторию. Вместо проникновения под колпачок жидкость отбрасывается радиально от штока к стенкам направляющей втулки. Это создает контролируемый поток, направленный вниз, к зоне забора масляного насоса.

Принцип работы конуса

Наклонная поверхность – преобразует вертикальное стекание масла в горизонтальное движение.
Центробежный эффект – вращение клапана усиливает отбрасывание капель к периферии.
Щелевой зазор – пространство между конусом и колпачком (0.05-0.1 мм) дозирует количество масла, поступающего к штоку.

Направление потока масла	Результат воздействия конуса
Вертикальное (вниз по штоку)	Отклоняется в радиальном направлении
Горизонтальное (к стенкам втулки)	Улавливается дренажными каналами ГБЦ

Важно: Прецизионная посадка конуса исключает его смещение – даже минимальный перекос нарушает траекторию отражения масла. Совместно с уплотняющей манжетой колпачка система обеспечивает двойной барьер против проникновения излишков смазки в камеру сгорания.

Ведущая роль эластичной юбки в соскребании масла

Эластичная юбка маслосъемного колпачка представляет собой узкую гибкую кромку из специальной резины (чаще всего фторкаучука), плотно обхватывающую стержень клапана. Ее внутренний диаметр строго калиброван под диаметр штока, обеспечивая минимальный, но контролируемый зазор. Эта юбка постоянно находится в контакте с движущейся поверхностью клапана.

При ходе клапана вниз (в направлении камеры сгорания) юбка деформируется под давлением масляной пленки, пропуская избыточное масло обратно в зону распредвала. На обратном ходе клапана (вверх) эластичность материала заставляет юбку плотно прижиматься к штоку. Возникающий эффект "выворачивания" создает скребковое действие. Гибкость резины позволяет юбке:

Адаптироваться к микродефектам поверхности штока без потери контакта.
Поддерживать постоянное давление прижима по всей окружности, несмотря на тепловое расширение и вибрации.
Обеспечивать возврат масла в картер двигателя, оставляя на штоке лишь тончайшую смазочную пленку.

Назначение прижимной пружины для плотного контакта

Прижимная пружина в маслосъемном колпачке выполняет критическую функцию обеспечения постоянного и равномерного усилия. Она создает радиальное давление, необходимое для плотного обжатия рабочей кромки (губы) сальника вокруг штока клапана. Без этого элемента невозможно гарантировать стабильность контакта в условиях температурных деформаций и вибраций двигателя.

Пружина компенсирует естественный износ резинового уплотнителя и микронеровности поверхности штока. Она поддерживает необходимое прижимное усилие на протяжении всего срока службы колпачка, автоматически поджимая губу сальника при ее постепенном истирании. Это предотвращает образование зазоров, через которые масло могло бы просачиваться в направляющую втулку и далее в камеру сгорания.

Конструктивные особенности и принцип действия

Кольцевая пружина размещается в специальной канавке на наружной стороне корпуса колпачка
Изготавливается из коррозионностойкой пружинной стали, сохраняющей упругие свойства при высоких температурах
Работает по принципу натяжного кольца: при установке колпачка на направляющую втулку пружина сжимается, создавая равномерное радиальное давление
Точное калибрование усилия позволяет сочетать эффективное уплотнение с минимальным износом штока клапана

Отсутствие пружины	Наличие пружины
Неравномерный прижим губы	Равномерное распределение усилия
Быстрая потеря эластичности резины	Компенсация износа уплотнителя
Прорыв масла в камеру сгорания	Стабильное уплотнение на весь срок службы

Виды колпачков: конические, грибовидные, ступенчатые

Маслосъемные колпачки классифицируют по геометрии уплотнительной части, определяющей их контакт с клапаном и эффективность работы. Основные конструктивные отличия влияют на распределение усилия, износостойкость и температурную стабильность.

Каждый тип адаптирован под специфику двигателей: конические универсальны, грибовидные устойчивы к деформации, ступенчатые обеспечивают многоуровневое уплотнение. Выбор зависит от нагрузки, скорости вращения распредвала и требований к ресурсу.

Конические

Имеют равномерную сужающуюся форму по всей длине юбки. Рабочая кромка создает линейный контакт со стержнем клапана, обеспечивая простое и предсказуемое маслосъемное усилие. Распространены в среднефорсированных двигателях благодаря балансу цены и надежности.

Грибовидные

Характеризуются расширением верхней части юбки, напоминающим шляпку гриба. Упругая "шляпка" компенсирует радиальные биения клапана и снижает локальный износ. Резиновая манжета часто армируется стальным кольцом для сохранения геометрии под высокими температурами.

Ступенчатые

Оснащены двумя или более рабочими кромками разного диаметра, расположенными каскадом. Нижняя кромка выполняет предварительную очистку масла, верхняя – финальное уплотнение. Такая конструкция снижает нагрузку на отдельные кромки и повышает ресурс в высокооборотных двигателях.

Особенности тефлоновых уплотнительных элементов

Тефлоновые уплотнительные элементы изготавливаются из политетрафторэтилена (PTFE), обладающего уникальными эксплуатационными характеристиками. Данный материал интегрируется в конструкцию маслосъемных колпачков для обеспечения герметичности между стержнем клапана и направляющей втулкой.

Применение тефлона кардинально меняет поведение уплотнения в экстремальных условиях работы двигателя. Его физико-химические свойства напрямую влияют на эффективность контроля маслосъема и долговечность компонента.

Ключевые технические преимущества

Термическая стабильность: Сохраняет структуру при температурах до +260°C без деградации, что критично для зоны работы выпускных клапанов. Устойчивость к температурным циклам предотвращает растрескивание.

Идеальная скользящая поверхность: Коэффициент трения 0.02–0.1 обеспечивает минимальное сопротивление движению клапана. Это снижает износ как самого колпачка, так и клапанного стержня.

Абсолютная химическая инертность: Не вступает в реакцию с моторными маслами, присадками, топливными примесями или продуктами сгорания. Гарантирует отсутствие набухания или растворения уплотнителя.

Конструктивные нюансы

Обязательное применение пружинных поджимов – тефлон не обладает эластичностью резины, поэтому требует постоянного радиального усилия для контакта со стержнем.
Необходимость точной обработки кромок – прилегающая к клапану поверхность полируется до микронных допусков для создания герметизирующего "зеркала".
Уязвимость к механическим повреждениям при монтаже – микроцарапины от инструмента нарушают уплотняющий слой.

Параметр	Резиновый колпачок	Тефлоновый колпачок
Температурный предел	до +150°C	до +260°C
Коэффициент трения	0.5–1.0	0.02–0.1
Реакция на агрессивные среды	Набухание/деформация	Полная инертность

Важно: Тефлоновые уплотнения чувствительны к холодной текучести под высоким давлением. Для компенсации этого эффекта в состав материала вводятся армирующие добавки (стекловолокно, графит, бронза).

Температурный диапазон работы качественных сальников

Качественные маслосъемные колпачки изготавливаются из специализированных термостойких эластомеров, таких как фторкаучук (FKM/Viton®) или силиконовый каучук. Эти материалы сохраняют эластичность и герметизирующие свойства в экстремальных условиях двигателя. Диапазон рабочих температур напрямую определяет ресурс сальника и его способность предотвращать утечку масла в зоне направляющих втулок клапанов.

Стандартный температурный диапазон для современных колпачков составляет от -40°C до +250°C. Кратковременные пики могут достигать +280°C без критической деградации материала. Нижний предел обеспечивает гибкость при холодном пуске, а верхний – устойчивость к нагреву от цилиндров и выхлопной системы. Нарушение этих границ приводит к ускоренному износу или полному отказу детали.

Ключевые аспекты температурной устойчивости

Эксплуатация ниже минимума (-40°C):
- Потеря эластичности и растрескивание
- Некорректное прилегание к клапану
Превышение максимума (+250°C):
- Обжиг и карбонизация резины
- Усадка или вздутие уплотняющей кромки

Последствия выхода за рабочий диапазон: При перегреве сальник теряет герметичность, пропуская масло в камеру сгорания. Это вызывает повышенный расход масла, закоксовывание поршневых колец и свечей зажигания, а также дымный выхлоп. Переохлаждение провоцирует расслоение материала и ускоренный износ при пуске двигателя.

Материал	Нижний предел (°C)	Верхний предел (°C)
Фторкаучук (FKM)	-40	+250
Силикон (VMQ)	-60	+230
Акрил (ACM)	-30	+150

Современные производители используют модифицированные составы FKM, устойчивые к агрессивным присадкам в моторном масле и сохраняющие свойства при экстремальных тепловых нагрузках. Ресурс таких колпачков достигает 100–150 тыс. км при соблюдении температурного режима.

Главная угроза: потеря эластичности резиновых компонентов

Основная функция маслосъемных колпачков – обеспечение герметичности между стержнем клапана и направляющей втулкой. Эта герметичность критична для предотвращения проникновения масла из ГБЦ в камеру сгорания. Колпачок представляет собой металлическую обойму с резиновым манжетом (чаще из фторкаучука или акрилонитрил-бутадиенового каучука), усиленным пружинным кольцом для плотного прижатия к клапану.

Ключевая уязвимость конструкции – деградация резиновой манжеты под воздействием высоких температур и агрессивных сред. Постоянный контакт с раскалённым стержнем клапана (до 200–300°C) и моторным маслом, содержащим присадки и продукты сгорания, вызывает старение материала. Потеря эластичности резины – необратимый процесс, приводящий к катастрофическому снижению эффективности узла.

Последствия потери эластичности

Утрата упругих свойств манжеты провоцирует следующие проблемы:

Недостаточное прилегание к клапану: Жёсткая резина не способна компенсировать микродефекты поверхности стержня и тепловые расширения.
Прорыв масла в камеру сгорания: Масло просачивается вдоль клапана, сгорает вместе с топливной смесью, образуя нагар на поршнях, кольцах, свечах и клапанах.
Повышенный расход масла: Характерный признак износа колпачков – увеличение расхода масла (до 1 л на 1000 км), появление сизого дыма из выхлопной трубы при запуске или после перегазовки.
Коксование направляющих втулок: Нагар в зазоре между клапаном и втулкой затрудняет движение клапана, вызывает его заклинивание и ускоренный износ.

Факторы, ускоряющие старение резины

Температурный режим	Перегрев двигателя, неисправность системы охлаждения, низкокачественное масло с плохими теплоотводящими свойствами.
Качество масла	Использование неподходящего или контрафактного масла, несвоевременная замена (накопление кислот и шламов).
Эксплуатация	Частая работа на холостом ходу (низкий отвод тепла от ГБЦ), "холодные" запуски с высокими нагрузками.
Материал колпачка	Дешёвые аналоги из нестойкой резины вместо термостойкого фторкаучука (FKM/Viton®).

Замена изношенных колпачков – единственный способ восстановить герметичность. Использование оригинальных или сертифицированных аналогов из высокотемпературных каучуков значительно продлевает ресурс узла и предотвращает дорогостоящий ремонт двигателя.

Деформация при перегреве двигателя

Маслосъемные колпачки изготавливаются из термостойкой резины или фторкаучука, рассчитанных на работу в строго определенном температурном диапазоне. При критическом перегреве двигателя температура в зоне ГРМ резко возрастает, многократно превышая допустимые 150-200°C. Это вызывает термическую деградацию материала сальников: резина теряет эластичность, становится хрупкой и подверженной растрескиванию.

Под воздействием экстремальных температур происходит необратимая деформация посадочной юбки колпачка и его внутренней кромки, плотно обжимающей клапан. Уплотняющая кромка теряет геометрическую форму и плотность прилегания, а корпус сальника может "задубеть" или оплавиться. Это нарушает герметичность узла, так как деформированный колпачок неспособен сохранять необходимое усилие прижима к клапану и стенкам направляющей втулки.

Последствия деформации колпачков

Интенсивный угар масла: Продукты сгорания приобретают сизый оттенок из-за попадания масла в камеру сгорания через поврежденный сальник.
Залегание маслосъемных колец: Избыток масла на стенках цилиндров приводит к закоксовыванию и потере подвижности поршневых колец.
Загрязнение свечей зажигания: Налет масла на электродах вызывает пропуски воспламенения и троение двигателя.
Кислородное голодание катализатора: Несгоревшие углеводороды в выхлопных газах перегружают и выводят из строя каталитический нейтрализатор.

Характерным признаком деформации колпачков является резкое увеличение расхода масла (до 1 литра на 1000 км) при отсутствии запотевания под двигателем. Диагностировать проблему можно через измерение компрессии и эндоскопию камеры сгорания. Деформированные сальники не восстанавливаются – требуется замена комплекта с обязательной диагностикой состояния направляющих втулок клапанов.

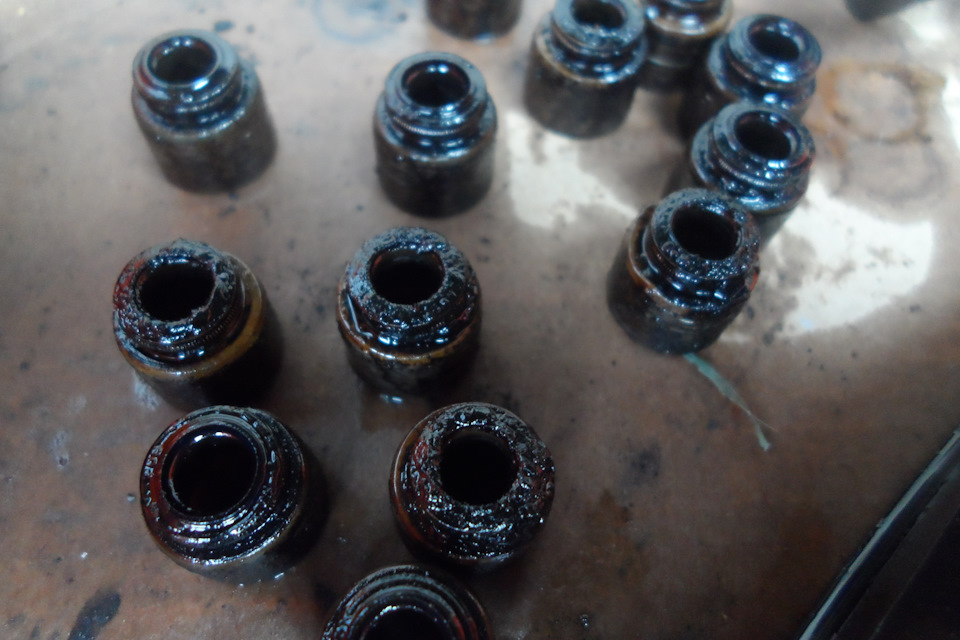

Последствия износа или затвердевания уплотнительной кромки

Изношенная или затвердевшая уплотнительная кромка маслосъемного колпачка теряет эластичность и способность плотно прилегать к штоку клапана. Это нарушает ее основную функцию – эффективно снимать излишки масла со штока при его движении вниз во время открытия клапана.

В результате значительное количество моторного масла проникает в зазор между штоком клапана и направляющей втулкой. Это масло стекает по штоку клапана непосредственно в камеру сгорания двигателя.

Основные негативные последствия для двигателя

Попадание избыточного масла в камеру сгорания приводит к ряду серьезных проблем:

Повышенный расход масла ("угар масла"): Двигатель начинает требовать постоянной доливки масла между плановыми заменами. Это самый явный признак износа колпачков.
Образование нагара: Несгоревшее масло образует плотный смолистый нагар:
- На тарелках клапанов и их седлах, ухудшая герметичность закрытия.
- На поршнях и стенках камеры сгорания, снижая эффективность теплоотвода и повышая риск детонации.
- На свечах зажигания, приводя к пропускам воспламенения, троению двигателя.
Закоксовывание маслосъемных колец поршня: Продукты сгорания масла забивают канавки маслосъемных колец, лишая их подвижности. Кольца перестают снимать излишки масла со стенок цилиндра, усугубляя расход масла и нагарообразование.
Загрязнение и выход из строя каталитического нейтрализатора: Продукты сгорания масла быстро забивают ячейки катализатора, снижая его эффективность и приводя к полному выходу из строя. Ремонт катализатора очень дорог.
Дымный выхлоп: Характерный сизый или синеватый дым из выхлопной трубы, особенно заметный при перегазовках, работе на холостом ходу или после длительного торможения двигателем. Дым вызван сгоранием масла в цилиндрах.
Снижение компрессии: Нагар на клапанах и кольцах ухудшает герметичность камеры сгорания.
Проблемы с запуском: Особенно "на холодную", когда масло более вязкое и легче просачивается через изношенную кромку, заливая свечи зажигания.
Повышенное загрязнение масла: Продукты неполного сгорания масла попадают в картер, ускоряя старение моторного масла и снижая его защитные свойства.
Повышенные выбросы вредных веществ: Двигатель перестает соответствовать экологическим нормам.

Характеристика	Нормальная кромка	Изношенная/Затвердевшая кромка
Эластичность	Высокая	Низкая (дубеет)
Плотность прилегания к штоку	Плотная	Неплотная (зазор)
Способность снимать масло	Эффективная	Неэффективная
Расход масла	В пределах нормы	Значительно повышен
Дымность выхлопа	Отсутствует (норма)	Сизый/синий дым

Игнорирование проблемы изношенных маслосъемных колпачков ведет к прогрессирующему ухудшению работы двигателя, значительному увеличению затрат на масло и, в конечном итоге, к дорогостоящему капитальному ремонту. Своевременная замена изношенных колпачков критически важна для долговечности и эффективной работы двигателя.

Связь механического износа пружинок с утечками масла

Пружинка маслосъемного колпачка постоянно работает в экстремальных условиях: высокие температуры (до 150-200°C), воздействие моторного масла и топливных примесей. Со временем металл пружины теряет упругость из-за усталости материала и коррозии, а резиновая оболочка дубеет или растрескивается. Это приводит к ослаблению прижимного усилия, критически влияющего на герметичность узла.

Ослабленная пружинка перестает обеспечивать равномерный прижим резиновой манжеты к штоку клапана. Образуются микрощели, через которые масло из ГБЦ просачивается в камеру сгорания. Особенно заметны утечки при запуске двигателя и работе на холостых оборотах, когда разрежение во впускном тракте максимально "затягивает" масло через неплотности.

Последствия и диагностика

Прямые симптомы износа пружинок:

Повышенный расход масла (до 1 л на 1000 км)
Густой сизый дым из выхлопа после запуска
Замасливание свечей зажигания в цилиндрах

Критические факторы ускорения износа:

Перегрев двигателя
Нерегулярная замена масла
Частая работа на высоких оборотах
Использование некондиционных пружин

Стадия износа пружины	Характер утечки масла
Упругость снижена на 15-20%	Запотевание штоков клапанов
Упругость снижена на 30-40%	Капельное проникновение в камеру сгорания
Полная деградация металла	Фонтанирование масла вдоль штока

Восстановление работоспособности возможно только заменой колпачков. Попытки ремонта или установки дополнительных пружин временно маскируют проблему, но не устраняют последствия износа сопрягаемых поверхностей.

Характерный симптом: сизый дым из выхлопной при запуске

Сизый или синеватый дым при запуске холодного двигателя – типичный признак износа маслосъемных колпачков. Это происходит из-за проникновения моторного масла в камеры сгорания через изношенные уплотнения направляющих втулок клапанов. При длительной стоянке (особенно ночной) масло постепенно стекает по стержням клапанов и скапливается на тарелках впускных клапанов или в камере сгорания.

При запуске двигателя это скопившееся масло втягивается в цилиндры вместе с топливовоздушной смесью и сгорает. Поскольку количество масла ограничено, дым исчезает через несколько секунд или минут работы – после выгорания основного объема смазки. Интенсивность дыма зависит от степени износа колпачков: чем сильнее повреждения, тем гуще и продолжительнее дымление.

Отличия от других неисправностей

Ключевые особенности, указывающие именно на колпачки:

Кратковременность: дым появляется только при холодном пуске и пропадает после прогрева.
Зависимость от простоя: чем дольше двигатель стоял, тем заметнее дым при запуске.
Отсутствие дыма под нагрузкой: при работе прогретого мотора на высоких оборотах выхлоп остается чистым.

Для подтверждения диагноза проводят:

Визуальный осмотр свечей зажигания – нагар на электродах и резьбе.
Замер компрессии (при износе колпачков она в норме).
Тест с вакуумметром на разрежение во впускном коллекторе.

Причина дыма	Когда появляется дым	Дополнительные признаки
Износ маслосъемных колпачков	Холодный запуск, кратковременно	Чистый выхлоп под нагрузкой, нормальная компрессия
Износ поршневых колец	При разгоне и под нагрузкой	Снижение компрессии, повышенный расход масла

Стабильное масложорение между ТО

Стабильный расход масла между плановыми техническими обслуживаниями напрямую связан с состоянием маслосъемных колпачков. При их износе или затвердевании резины уплотнения теряют эластичность и перестают эффективно снимать масляную пленку со штоков клапанов. Это приводит к постоянному проникновению моторного масла в камеру сгорания через направляющие втулки клапанов.

Данный тип масложора отличается предсказуемостью: расход остается примерно на одном уровне на протяжении тысяч километров (например, 200-500 мл на 1000 км). В отличие от проблем с кольцами, он проявляется равномерно на всех режимах работы двигателя, включая холостой ход и плавное ускорение. Характерным признаком является сизый дым из выхлопной трубы при запуске двигателя после стоянки – масло, накопившееся за время простоя в коллекторе, сгорает первой порцией топливной смеси.

Диагностика и последствия

Для подтверждения неисправности колпачков проводят:

Замер компрессии (показатели в норме, в отличие от износа колец)
Осмотр свечей зажигания – масляный нагар преимущественно на впускных клапанах
Визуальный контроль штоков клапанов через маслозаливную горловину при работе двигателя.

Игнорирование проблемы вызывает:

Ускоренное загрязнение камеры сгорания и клапанов нагаром
Повышенный износ катализатора и кислородных датчиков
Снижение октанового числа топливной смеси из-за примеси масла.

Сопутствующий симптом	Причина
Масляные потеки на юбках выпускных клапанов	Нарушение герметичности колпачка
Запотевание маслом резьбы свечей	Просачивание масла вдоль направляющих

Замасливание свечей зажигания как индикатор проблемы

Появление масляного нагара на электродах и резьбовой части свечи зажигания – явный признак попадания моторного масла в камеру сгорания. Это масло не сгорает полностью в процессе работы двигателя, а оседает на горячих элементах свечи, образуя характерный черный, маслянистый, иногда коксующийся налет. Такое замасливание нарушает нормальное образование искры, так как масло проводит электрический ток и мешает пробою между электродами.

Последствия замасливания свечей проявляются незамедлительно: двигатель начинает работать нестабильно, с перебоями (троит), особенно заметными на холостом ходу. Возникают трудности с запуском, особенно холодного двигателя, заметно падает мощность и приемистость, увеличивается расход топлива. Длительная эксплуатация с замасленными свечами приводит к их окончательному выходу из строя и может спровоцировать более серьезные повреждения каталитического нейтрализатора выхлопных газов.

Маслосъемные колпачки как частая причина замасливания

Одной из наиболее распространенных причин попадания масла на свечи является износ маслосъемных колпачков (сальников клапанов). Эти небольшие детали играют критическую роль в герметизации зоны движения клапанов:

Назначение: Колпачки плотно обжимают стержень клапана, предотвращая стекание масла из головки блока цилиндров (ГБЦ) по стержню вниз, непосредственно в камеру сгорания.
Материал и уязвимость: Изготавливаются из специальной термостойкой резины (часто с армированием), которая со временем дубеет, теряет эластичность, покрывается микротрещинами. Высокие температуры в зоне ГБЦ и постоянное движение клапана ускоряют этот процесс.
Механизм неисправности: Треснувший или утративший упругость колпачок перестает эффективно снимать масляную пленку со стержня клапана при его движении вниз (при открытии). Масло просачивается по зазору между колпачком и стержнем и под действием разрежения во впускном коллекторе (для впускных клапанов) или просто гравитации затягивается в цилиндр.
Локализация проблемы на свече: Замасливание свечи, вызванное именно неисправными колпачками, часто имеет характерную локализацию – масляный налет наиболее выражен со стороны впускного или выпускного клапана (в зависимости от того, сальники каких клапанов изношены) и может покрывать резьбовую часть.

Хотя износ маслосъемных колпачков – частая причина замасливания, важно помнить, что это не единственный возможный источник проблемы. Другие причины могут включать:

Износ поршневых колец (маслосъемных или компрессионных).
Износ стенок цилиндров (образование задиров, эллипсность).
Повреждение или износ направляющих втулок клапанов.
Повышенный уровень моторного масла в картере.
Неисправность системы вентиляции картерных газов (PCV).

Диагностика точной причины требует дополнительных проверок (замер компрессии, анализ состояния свечей по цилиндрам, проверка картерных газов), однако обнаружение масляного нагара на свечах зажигания всегда служит важным индикатором необходимости вмешательства в двигатель для поиска и устранения источника масла.

Капли масла на направляющих клапанов при разборке

Обнаружение капель моторного масла на направляющих втулках клапанов во время разборки головки блока цилиндров – явный индикатор проблем в системе смазки ГРМ. Масло просачивается по зазору между стержнем клапана и внутренней поверхностью направляющей втулки, вопреки штатной работе маслосъемных колпачков. Такая утечка происходит при работающем двигателе, а при остановке часть масла остается на направляющих и стержнях, формируя видимые капли.

Основная причина такого явления – потеря герметичности маслосъемных колпачков. Их резиновый уплотнитель либо теряет эластичность (дубеет от перепадов температур и старения), либо физически деформируется/трескается. В результате колпачок перестает эффективно соскребать излишки масла со стержня клапана при его движении, позволяя смазке проникать в камеру сгорания или накапливаться в зоне направляющих.

Последствия и сопутствующие признаки

Попадание масла в камеру сгорания: вызывает сизый дым из выхлопной трубы (особенно на прогреве), нагар на свечах зажигания и клапанах.
Коксование колец и поршней: избыток масла в цилиндрах провоцирует образование твердых отложений, снижающих компрессию.
Ускоренный износ направляющих: масло с абразивными частицами продуктов износа действует как паста, увеличивая зазор втулка-клапан.
Нарушение теплового режима: масло на стержне клапана ухудшает отвод тепла от тарелки, повышая риск прогара.

При обнаружении капель масла обязательна замена колпачков и проверка зазора в направляющих втулках. Игнорирование проблемы ведет к росту расхода масла, падению мощности и сокращению ресурса двигателя.

Проверка компрессии для косвенной диагностики

Проверка компрессии двигателя позволяет косвенно оценить состояние маслосъемных колпачков. Суть метода заключается в замере давления в цилиндрах при проворачивании коленвала стартером. Значительная разница в показателях между цилиндрами или общее снижение компрессии могут указывать на износ колпачков.

Для уточнения диагноза выполняют "мокрый" тест: в проблемный цилиндр заливают 5–10 мл моторного масла и повторяют замер. Если компрессия повышается, вероятны неисправности колец или гильзы. Если показатели остаются низкими – проблема связана с клапанами или их уплотнениями (маслосъемными колпачками).

Интерпретация результатов

Типичные признаки износа колпачков при проверке компрессии:

Разница между цилиндрами превышает 10–15% от максимального значения
Низкая компрессия (ниже нормы производителя) во всех цилиндрах
Отсутствие роста давления при "мокром" тесте
Постепенное нарастание давления при многократных замерах

Ограничения метода:

Фактор	Влияние на точность
Температура двигателя	Требуется прогрев до 70–80°C
Состояние АКБ	Слабая батарея искажает показатели
Открытая дроссельная заслонка	Обязательное условие для корректного замера

Риски длительной езды с неисправными колпачками

Постоянное проникновение масла в камеру сгорания из-за изношенных колпачков провоцирует интенсивное нагарообразование на клапанах, поршнях и свечах зажигания. Это снижает компрессию, нарушает теплоотвод от деталей и вызывает калильное зажигание, разрушающее двигатель.

Избыточное масло в цилиндрах нарушает состав топливно-воздушной смеси, приводя к нестабильной работе на холостом ходу, провалам мощности и рывкам при разгоне. Систематическое догорание масла в выпускном тракте повреждает каталитический нейтрализатор и кислородные датчики, требуя их дорогостоящей замены.

Ключевые последствия для двигателя:

Повышенный расход масла – до 1 литра на 1000 км, требующий постоянного контроля и долива.
Залегание поршневых колец – нагар блокирует их подвижность, ускоряя износ цилиндров.
Загрязнение воздушного фильтра и дроссельной заслонки – масляные пары через систему вентиляции картера.

Система	Вид повреждения	Средняя стоимость ремонта
Цилиндропоршневая группа	Задиры на зеркале цилиндров, износ колец	от 40 000 ₽
Выпускная система	Оплавление катализатора, выход из строя лямбда-зондов	от 25 000 ₽
Система зажигания	Залипание свечей, пробой катушек	от 8 000 ₽

Игнорирование проблемы вызывает цепную реакцию: масляный голод из-за утечек ведет к масляному голоданию и заклиниванию распредвалов или шатунных подшипников. На поздних стадиях требуется капитальный ремонт двигателя с заменой коленвала, вкладышей и гильзовкой блоков цилиндров.

Залипание клапанов из-за коксования масла в ГБЦ

При разрушении маслосъемных колпачков или их естественном старении масло проникает в направляющие втулки клапанов и накапливается в зоне стержней. Под воздействием высоких температур в головке блока цилиндров (ГБЦ) остатки моторного масла подвергаются коксованию – процессу термического разложения с образованием твердых углеродистых отложений.

Эти отложения постепенно нарастают на поверхности стержней клапанов и внутренних стенках направляющих втулок. Со временем коксовый налет уплотняется, создавая механическое сопротивление свободному перемещению клапанов. Особенно критично это проявляется для впускных клапанов, чьи стержни работают в условиях меньшего охлаждения.

Механизм и последствия залипания

Залипание возникает, когда коксовые отложения физически блокируют возвратное движение клапана в закрытое положение. Основные этапы процесса:

Образование липкого налета из-за частичного сгорания масла на горячих участках стержня.
Постепенное упрочнение отложений при циклическом нагреве (эффект "запекания").
Уменьшение зазора между стержнем клапана и направляющей втулкой.
Нарушение синхронности работы ГРМ – клапан задерживается в открытом состоянии.

Ключевые симптомы проблемы:

Хлопки во впускном/выпускном тракте при запуске
Неустойчивые обороты холостого хода
Потеря компрессии в цилиндре
Характерный звонкий стук при резком сбросе газа

Фактор риска	Влияние на коксование
Перегрев двигателя	Ускоряет полимеризацию масла
Низкокачественное масло	Быстрее образует лаковые отложения
Длительные простои авто	Способствует загустению остатков масла
Износ колпачков	Прямо увеличивает подачу масла в зону стержней

Для предотвращения коксования критически важна своевременная замена маслосъемных колпачков и использование масел с высокотемпературной стабильностью. При появлении симптомов залипания требуется механическая очистка клапанов и направляющих с обязательной диагностикой состояния колпачков.

Ускоренный износ катализатора из-за попадания масла

Маслосъемные колпачки, утратившие герметичность, пропускают моторное масло в камеру сгорания. Избыточное масло сгорает вместе с топливно-воздушной смесью, образуя густой дым из выхлопной трубы и оставляя плотные зольные отложения.

Частицы несгоревшего масла и сажи попадают в каталитический нейтрализатор. Постепенно они забивают мельчайшие соты катализатора, блокируя проход выхлопных газов. Это нарушает химические реакции окисления вредных веществ и создает локальные перегревы.

Механизм разрушения катализатора

Процесс деградации происходит по двум основным направлениям:

Физическое закоксовывание – сажевые отложения цементируются на поверхности сот, сокращая рабочую площадь контакта газов с каталитическим слоем.
Химическое отравление – соединения фосфора, цинка и серы из моторного масла вступают в реакцию с драгоценными металлами (платина, палладий, родий), снижая их активность.

Симптом проблемы	Последствие для катализатора
Сизый масляный дым из выхлопа	Постоянное осаждение золы на сотах
Падение мощности двигателя	Увеличение противодавления в выпускной системе
Ошибки P0420/P0430	Необратимое снижение эффективности очистки газов

Температура в забитом катализаторе может превысить 1000°C из-за принудительного дожигания топлива. Это вызывает оплавление керамических элементов и их разрушение с образованием металлического скрежета при вибрации. Полный выход катализатора из строя требует дорогостоящей замены.

Процесс демонтажа клапанной крышки для доступа

Перед началом работ убедитесь, что двигатель остыл во избежание ожогов и деформации деталей. Подготовьте необходимый инструмент: набор ключей (чаще всего потребуется головка на 10 мм), отвертки, ветошь и герметик для последующей сборки.

Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Демонтируйте элементы, мешающие доступу к клапанной крышке: корпус воздушного фильтра, патрубки вентиляции картера, высоковольтные провода или катушки зажигания (в зависимости от конструкции двигателя).

Последовательность снятия крышки

Шаг 1: Очистка поверхности
Тщательно очистите стык крышки и ГБЦ от грязи ветошью. Попадание абразива в масляные каналы недопустимо.

Шаг 2: Откручивание крепежа

Ослабляйте болты/гайки крепления крышки крестообразно (от центра к краям) для равномерного снятия напряжения.
Извлеките крепеж, запоминая расположение болтов разной длины (при наличии).

Шаг 3: Съем крышки
Аккуратно подденьте крышку отверткой с пластиковым наконечником через монтажные проушины. Не применяйте металлический инструмент на стыках – это повредит привалочную плоскость.

Тип крепления	Особенности демонтажа
Болты	Требуют динамометрического ключа при затяжке
Гайки	Часто скрыты под декоративными заглушками

Шаг 4: Оценка состояния
После снятия осмотрите прокладку крышки на предмет трещин или затвердевания. Удалите остатки старого герметика с канавок ГБЦ и крышки пластиковым скребком.

Специфика снятия распредвалов на разных моторах

Процедура демонтажа распредвалов требует обязательной фиксации положения коленвала и распредвалов перед разборкой. На большинстве двигателей метки ГРМ наносятся на шкивы, зубчатые ремни/цепи и блок цилиндров – их совмещение предотвращает сдвиг фаз газораспределения. Несоблюдение этого правила гарантированно приводит к встрече клапанов с поршнями при последующем запуске.

Ключевые отличия кроются в конструкции головки блока цилиндров (ГБЦ) и типе привода ГРМ. На моторах с ременным приводом предварительно снимают защитный кожух и ослабляют натяжитель, при цепном – демонтируют успокоители и направляющие. Количество распредвалов напрямую влияет на сложность: SOHC (один вал) требует меньше операций, чем DOHC (два вала), где необходимо синхронизировать оба вала между собой.

Особенности конструкции двигателей

Рядные 4-цилиндровые (DOHC): Крепежные болты корпусов подшипников часто имеют разную длину и строгую последовательность затяжки. При демонтаже обязательна маркировка положения крышек.
V-образные двигатели: Требуют раздельной работы с двумя ГБЦ. Распредвалы снимаются попарно, при этом гидрокомпенсаторы или толкатели могут выпадать при переворачивании головки.
Оппозитные моторы (например, Subaru): Доступ осложнен боковым расположением валов. Часто необходима разборка впускного тракта и кронштейнов навесного оборудования.

Тип мотора	Критичный этап	Риски
Цепной привод	Фиксация положения цепи на шестернях	Смещение цепи на зуб
Гидрокомпенсаторы	Предотвращение выпадения из гнезд	Зависание компенсаторов, повреждение зеркала ГБЦ
Болты корпусов подшипников	Последовательное откручивание крест-накрест	Деформация постелей распредвала

Важно: Перед извлечением валов обязательно ослабление затяжки болтов корпусов подшипников равномерными проходами по схеме производителя. Резкий демонтаж провоцирует коробление постелей. На двигателях с регулировочными шайбами (например, Toyota серии A) фиксируйте положение толкателей – их хаотичное смещение усложнит последующую регулировку зазоров.

Инструменты для вдавливания толкателей клапанов

Процесс установки маслосъемных колпачков требует предварительного снятия толкателей клапанов (гидрокомпенсаторов) или коромысел, что создает необходимость в последующем правильном монтаже этих компонентов. Для корректной обратной установки толкателей в посадочные гнезда ГБЦ применяют специальные инструменты, исключающие перекосы и повреждения.

Основная задача таких приспособлений – обеспечить равномерное усилие при вдавливании толкателя строго вертикально, без заклинивания. Работа вручную отверткой или подручными средствами недопустима, так как приводит к деформации направляющих втулок, задирам на поверхностях и преждевременному износу.

Типы инструментов для установки толкателей

Конструктивно инструменты делятся на две категории:

Универсальные съемники-установщики с регулируемыми захватами и адаптерами под разные диаметры толкателей.
Специализированные оправки, изготовленные под конкретную модель двигателя (чаще используются в сервисах).

Типовая комплектация включает:

Центральную шпильку с резьбой для создания усилия.
Направляющую втулку, фиксирующую толкатель от смещения.
Опорную площадку, стабилизирующую инструмент относительно ГБЦ.
Вращающуюся гайку или трещоточный механизм для плавного вдавливания.

Принцип работы	Критически важные параметры
Инструмент фиксируется на толкателе, опирается на поверхность ГБЦ, после чего вращением шпильки деталь равномерно утапливается в гнездо.	Соосность всех элементов инструмента Отсутствие люфтов в соединениях Точное соответствие диаметру толкателя

Важно: Перед установкой посадочные гнезда толкателей и сами детали необходимо очистить от грязи и остатков старого масла. Поверхности смазываются моторным маслом для минимизации трения при запрессовке.

Приспособления для фиксации клапанов перед съёмом колпачков

При демонтаже маслосъёмных колпачков критически важно зафиксировать клапаны в закрытом положении, чтобы предотвратить их падение в цилиндр двигателя. Для этого используются специализированные инструменты, обеспечивающие безопасный доступ к компонентам ГРМ без разборки головки блока цилиндров.

Наиболее распространённым методом является применение сжатого воздуха, подаваемого через свечное отверстие. Воздушный компрессор подключают к переходнику, вкрученному вместо свечи зажигания, создавая давление в камере сгорания и прижимающее клапан к седлу. Альтернативные способы включают механические фиксаторы.

Типы фиксирующих приспособлений

Пневматиные адаптеры: Комплект металлических/пластиковых переходников под диаметр свечных отверстий с резьбовым штуцером для шланга компрессора.
Механические фиксаторы: Стержни с резиновым наконечником, вводимые в цилиндр через свечной колодец для упора в поршень (требуют точного позиционирования ВМТ).
Магнитные держатели: Устройства с неодимовыми магнитами, временно фиксирующие тарелку клапана при частично снятой клапанной пружине.

Тип приспособления	Принцип работы	Особенности применения
Пневмосистема	Давление воздуха 6-8 бар	Требует герметичности цилиндра, контроль давления
Механический упор	Физическая блокировка хода клапана	Риск повреждения поршня при ошибке позиционирования

Важно! При использовании пневмоинструмента обязателен контроль стабильного давления – его падение ниже 4 бар может привести к аварийному срыву клапана в цилиндр. Механические фиксаторы требуют ручной прокрутки коленвала для установки поршня в строго верхнее положение.

Щипцы и съёмники для демонтажа старых сальников

Неправильное извлечение изношенных сальников клапанов может привести к повреждению направляющих втулок или штоков клапанов, что потребует дорогостоящего ремонта. Специальные инструменты обеспечивают безопасный демонтаж без деформации сопрягаемых деталей и снижают риск сколов на металлических поверхностях.

Основные типы инструментов включают универсальные щипцы с коническими губками и специализированные съёмники с регулируемым захватом. Первые работают по принципу вытягивания сальника за резиновый уплотнитель, вторые – фиксируются под основание колпачка для равномерного распределения усилия.

Типы инструментов и их применение

Клещи с обратным конусом: Захватывают край колпачка при сжатии рукояток, подходят для легкодоступных сальников.
Съёмники с резьбовым штоком: Фиксируют лапки под основание сальника, выпрессовывают его вращением центрального винта.
Пневматические экстракторы: Используют давление сжатого воздуха для выбивания колпачков в труднодоступных местах.

Инструмент	Принцип работы	Риски при отсутствии
Щипцы-кусачки	Зажим верхней части колпачка	Разрыв резины, остатки оболочки в посадочном месте
Резьбовые съёмники	Механическое выдавливание	Задиры на направляющих, перекос при демонтаже

Критически важно подбирать диаметр лапок съёмника под размер демонтируемого колпачка – слишком широкие элементы повредят фаску втулки. Для застарелых сальников перед демонтажем рекомендуется обработка проникающей смазкой.

Технология запрессовки новых колпачков без повреждений

Перед установкой новых маслосъемных колпачков критически важно очистить посадочные места на направляющих втулках клапанов от грязи, нагара и остатков старой смазки. Используйте ветошь и очиститель для карбюратора или специальный аэрозольный состав, избегая абразивных инструментов, способных оставить царапины. Убедитесь, что поверхность абсолютно сухая перед монтажом.

Нанесите тонкий слой чистого моторного масла на внешнюю металлическую обойму каждого нового колпачка – это снизит трение при запрессовке. Никогда не смазывайте внутреннюю эластомерную кромку или пружину колпачка, так как это нарушит его маслосъемные свойства. Проверьте совместимость размеров колпачка и направляющей втулки, используя калибр или визуально сравнивая с демонтированным образцом.

Последовательность операций при запрессовке

Применяйте специальную оправку с внутренним отверстием под шток клапана и наружным диаметром, равным обойме колпачка. Запрессовывайте колпачок строго вертикально без перекосов, используя:

Ручной пресс с регулируемым усилием
Или арбалетный съемник с адаптером
Или молоток с медной наставкой (крайне осторожно!)

Контролируйте усилие запрессовки – колпачок должен входить плотно, но без деформации. Правильная глубина установки определяется:

Упором обоймы в буртик направляющей втулки
Зазором 0.5-1 мм между пружиной колпачка и тарелкой клапана

После монтажа проверьте свободное перемещение колпачка на штоке клапана пальцем – он не должен заклинивать. Убедитесь в отсутствии видимых повреждений резинового уплотнителя и пружины.

Типичная ошибка	Последствие	Профилактика
Перекос при запрессовке	Разрыв уплотнителя	Использование направляющей оправки
Чрезмерное усилие	Деформация металлической обоймы	Применение динамометрического пресса
Загрязнение посадочного места	Неплотная посадка	Повторная очистка перед установкой

Контроль глубины посадки на направляющую

Точная глубина посадки колпачка на направляющую втулку клапана критична для стабильной работы. При недостаточной глубине колпачок теряет соосность со стержнем клапана, вызывая неравномерный износ и пропуск масла. Чрезмерная глубина приводит к деформации уплотнительной кромки и перегреву из-за близости к камере сгорания.

Контроль осуществляется специализированным инструментом – оправкой с ограничителем. Её диаметр соответствует внутреннему размеру нового колпачка, а упорный буртик фиксирует положение относительно торца направляющей втулки. Это исключает перекосы и обеспечивает соблюдение заводского параметра глубины (обычно 0.5–1.2 мм).

Ключевые этапы и параметры

Инструмент	Параметр контроля	Последствия отклонения
Калиброванная оправка	Дистанция до торца втулки	Перекос колпачка
Ограничительный буртик	Глубина 0.5–1.2 мм	Зависание или перегрев
Контрольный калибр	Соосность с клапаном	Утечки масла

После запрессовки обязателен визуальный осмотр: уплотнительная юбка не должна контактировать с пружиной клапана, а торец колпачка – выступать за границы посадочного пояска направляющей. Нарушение этих условий указывает на брак установки.

Типовые ошибки монтажа:

Установка без оправки – приводит к перекосу и повреждению каркаса
Использование подручного инструмента – неравномерное распределение усилия
Игнорирование загрязнений – снижение точности посадки

Установка защитных колпачков на новые клапаны при ремонте

Перед монтажом новых маслосъемных колпачков тщательно очистите направляющие втулки клапанов от нагара и остатков старой резины. Проверьте состояние посадочных мест – на них не должно быть задиров, коррозии или деформаций. Новые колпачки извлеките из упаковки, сохраняя защитную пленку на внутренней поверхности до момента установки.

Нанесите тонкий слой моторного масла на внутренний край колпачка и наружную часть направляющей втулки. Используя специальную оправку (или подходящую трубку под диаметр пружины), аккуратно наденьте колпачок на втулку до характерного щелчка. Контролируйте усилие – резиновый элемент не должен деформироваться или надрываться.

Ключевые этапы и требования

Обязательные условия для корректной установки:

Совпадение диаметров колпачка и направляющей втулки (проверяется калибром)
Отсутствие перекосов при посадке – резиновая манжета должна прилегать равномерно
Использование только сертифицированного инструмента (запрещено применение отверток или пассатижей)

Типичные ошибки:

Установка без смазки, вызывающая повреждение кромки
Чрезмерное усилие, деформирующее стальной армирующий каркас
Загрязнение рабочей зоны абразивными частицами

Этап контроля	Параметры
Проверка посадки	Колпачок должен сидеть без зазоров, выступать над втулкой на 0.8-1.2 мм
Тест подвижности	Шток клапана свободно перемещается без заеданий
Визуальный осмотр	Отсутствие складок на резине, симметричность расположения

Рекомендованные производители: Corteco, Elring, Mae

При выборе маслосъемных колпачков ключевым критерием является качество материалов и точность изготовления. Три бренда зарекомендовали себя как надежные поставщики комплектующих для двигателей: Corteco, Elring и Mae. Их продукция соответствует строгим стандартам OEM-качества, обеспечивая стабильную работу уплотнений.

Изделия этих марок используют термостойкие материалы (чаще фторкаучук или витон), сохраняющие эластичность при экстремальных температурах. Геометрия колпачков точно соответствует оригинальным параметрам, что гарантирует плотное прилегание к клапанам и эффективный съем масла без пропусков.

Ключевые преимущества производителей

Corteco: Специализация на полимерных уплотнениях, применение запатентованных композитных материалов. Тестирование под нагрузкой до +300°C.
Elring: Полное соответствие заводским допускам, использование армированных пружин для равномерного давления по контуру клапана.
Mae: Оптимизация конструкции юбки для снижения износа направляющих втулок, усиленная защита от химической деградации маслами.

Бренд	Типовой ресурс	Особенности
Corteco	80-120 тыс. км	Антифрикционное покрытие внутренней поверхности
Elring	100-150 тыс. км	Гидродинамические канавки для возврата масла
Mae	90-130 тыс. км	Усиленные кромки с двойным уплотняющим контуром

Колпачки всех трех марок поставляются с сертифицированными пружинными фиксаторами, исключающими проворачивание. При установке рекомендуется использовать специализированные смазки (например, Liqui Moly Kupfer), совместимые с материалом уплотнений.

Выбор оригинальных колпачков по VIN

VIN-код автомобиля содержит уникальную информацию о модели, годе выпуска и технических характеристиках двигателя. Эта комбинация цифр и букв позволяет точно идентифицировать параметры силового агрегата, включая размеры и конструкцию маслосъемных колпачков.

Использование VIN при подборе гарантирует соответствие деталей конкретному мотору, так как производители часто вносят изменения в конструкцию клапанного механизма даже в рамках одного модельного ряда. Оригинальные колпачки, подобранные по VIN, обеспечивают точную посадку на направляющие втулки и стабильную работу при экстремальных температурных режимах.

Порядок подбора по VIN

Расшифруйте VIN через официальные каталоги производителя или специализированные сервисы (например, ETKA, TecDoc, RealOEM)
Найдите раздел "Двигатель" → "Головка блока цилиндров" → "Маслосъемные колпачки"
Сверьте артикулы деталей в каталоге с предлагаемыми поставщиками

Преимущества выбора по VIN	Риски при игнорировании VIN
Идеальное соответствие посадочным размерам	Несовпадение внутреннего диаметра с направляющей втулкой
Правильная термостойкость резины	Деформация или растрескивание от температуры
Оптимальное усилие прижима к клапану	Пропуск масла или чрезмерный износ штока

Важно: Даже при совпадении визуального вида колпачков, различия в составе резины или геометрии пружины могут привести к преждевременному износу. При отсутствии VIN используйте полные данные двигателя (код мотора, объем, год производства).

Сравнение свойств резины NBR и FKM

NBR (нитрил-бутадиеновый каучук) обеспечивает хорошую стойкость к моторным маслам, топливу и смазкам при умеренных температурах (обычно до +100°C). Он отличается высокой эластичностью и низкой стоимостью, что делает его распространенным выбором для бюджетных решений. Однако при длительном воздействии высоких температур или агрессивных присадок в маслах NBR теряет гибкость, трескается и усаживается.

FKM (фторкаучук) сохраняет стабильность в экстремальных условиях: выдерживает температуры до +200°C и более, устойчив к окислению, современным синтетическим маслам и агрессивным топливным присадкам. Его молекулярная структура обеспечивает минимальную усадку и потерю эластичности со временем, но материал значительно дороже NBR и менее гибкий при низких температурах.

Ключевые отличия в таблице

Характеристика	NBR	FKM
Температурный диапазон	-40°C до +100°C	-20°C до +200°C
Стойкость к маслам/присадкам	Хорошая (кроме синтетики)	Превосходная
Износостойкость	Средняя	Высокая
Эластичность при низких T°	Лучше	Хуже
Стоимость	Низкая	Высокая

Для маслосъемных колпачков это означает: FKM предпочтителен в современных двигателях с высокими тепловыми нагрузками и синтетическими маслами, обеспечивая долгий срок службы. NBR подходит для старых моторов с минеральными маслами и умерленными режимами эксплуатации, где критична цена ремонта.

Срок службы и интервалы профилактической замены

Маслосъемные колпачки подвержены естественному старению и износу из-за постоянного воздействия высоких температур, давления, моторного масла и продуктов сгорания топлива. Резиновый материал сальников теряет эластичность, твердеет и покрывается микротрещинами, что приводит к потере герметичности.

Средний эксплуатационный ресурс оригинальных колпачков составляет 80 000–150 000 км пробега. Однако этот показатель сильно варьируется в зависимости от условий эксплуатации, качества деталей и технического состояния двигателя. Регулярные перегревы мотора, использование некачественного масла или агрессивных присадок сокращают срок службы.

Факторы, влияющие на необходимость замены

Расход масла – увеличение потребления свыше нормы (более 0.5–1 л на 1000 км)
Синий дым из выхлопа при запуске двигателя или после перегазовки
Замасливание свечей зажигания и нагар на клапанах
Возраст колпачков – старше 7–10 лет независимо от пробега

Профилактическая замена рекомендуется:

При пробеге 100 000–120 000 км для бюджетных колпачков
Каждые 150 000 км для оригинальных запчастей высокого качества
Во время капитального ремонта ГРМ или замены направляющих втулок клапанов

Важно: При появлении симптомов износа затягивать с заменой недопустимо – это приводит к коксованию поршневых колец, каталитическому нейтрализатору и ускоренному износу цилиндропоршневой группы.

Важность применения клапанных сальников в паре с ремонтом направляющих

Замена маслосъёмных колпачков без восстановления направляющих втулок клапанов часто даёт временный эффект. Изношенные направляющие создают чрезмерный люфт стержня клапана, что приводит к деформации новых сальников и нарушению их прилегания. Это провоцирует ускоренный износ уплотнительных элементов и возобновление проблемы попадания масла в камеру сгорания.

Ремонт направляющих (расточка под ремонтный размер или замена втулок) обеспечивает точное центрирование стержня клапана. Это позволяет сальнику работать в штатном режиме без перекосов, равномерно распределяя нагрузку по всей поверхности контакта. Совместное выполнение этих операций гарантирует стабильное уплотнение зазора между клапаном и направляющими на весь срок службы деталей.

Ключевые преимущества комплексного подхода

Предотвращение перекоса сальника: Геометрия отремонтированных направляющих исключает биение клапана.
Снижение расхода масла: Герметичный узел минимизирует проникновение смазки в цилиндры.
Увеличение ресурса: Синхронный износ деталей продлевает срок службы уплотнений в 2-3 раза.
Стабильность компрессии: Отсутствие масляного нагара на клапанах и седлах сохраняет мощность двигателя.

Профилактика перегрева ГБЦ для продления ресурса

Основной причиной выхода из строя маслосъемных колпачков и ускоренного износа двигателя является системный перегрев головки блока цилиндров. Высокие температуры разрушают резину сальников, снижают вязкость масла и ускоряют коксование отложений на направляющих клапанов.

Эффективная профилактика требует комплексного контроля температурного режима и состояния сопутствующих систем. Ключевые меры включают регулярную диагностику и обслуживание компонентов, непосредственно влияющих на теплоотвод.

Критические аспекты предотвращения перегрева

Контроль состояния системы охлаждения:

Проверка уровня и качества антифриза каждые 5 000 км (исключение образования воздушных пробок)
Замена охлаждающей жидкости строго по регламенту производителя (в среднем 2-4 года)
Диагностика термостата и помпы при каждом ТО (признаки неисправности: медленный прогрев, колебания стрелки температуры)

Обслуживание радиаторов:

Очистка сот основного радиатора от пуха и насекомых перед летним сезоном
Промывка конденсатора климат-контроля компрессором (не реже 1 раза в 2 года)
Контроль герметичности трубок и соединений (белесые подтеки - признак утечки антифриза)

Температурный режим	Последствия для ГБЦ	Профилактическая мера
90-105°C (норма)	Стабильная работа сальников	Штатная эксплуатация
105-120°C (критично)	Деформация постелей распредвалов	Экстренная остановка двигателя
>120°C (аварийно)	Прогар прокладки ГБЦ	Буксировка на СТО

Обязательная процедура: Компьютерная диагностика ЭБУ на предмет ошибок по датчику температуры ОЖ (коды P0217, P1285) при первых признаках перегрева. Использование термоленты для контроля реальных показаний при подозрении на неисправность штатного сенсора.

Дополнительные меры: Применение оригинальных прокладок ГБЦ при ремонте, контроль момента затяжки головки динамометрическим ключом, использование антифризов с пакетом присадок, предотвращающих кавитацию гильз.

Влияние несвоевременной замены масла на деградацию резины

Несвоевременная замена моторного масла провоцирует накопление агрессивных примесей: продуктов окисления, кислот и металлических частиц. Эти компоненты ускоряют химическое старение резины маслосъемных колпачков, нарушая эластичность материала.

Постепенная деградация проявляется в растрескивании и затвердевании уплотняющих элементов. Утратившая гибкость резина теряет способность плотно прилегать к штокам клапанов, что ведет к неконтролируемому проникновению масла в камеру сгорания.

Ключевые последствия для колпачков

Разбухание и эрозия: Смолы и сернистые соединения в старом масле вступают в реакцию с резиной, вызывая её деформацию.
Термическое разрушение: Загрязненное масло хуже отводит тепло от ГБЦ, повышая рабочую температуру колпачков.
Абразивный износ: Металлическая взвесь в отработанной смазке истирает внутреннюю поверхность уплотнений.

Фактор износа	Влияние на резину
Кислоты	Разрушение полимерных связей, потеря эластичности
Перегрев	Ускоренное окисление и растрескивание
Механические примеси	Образование задиров на контактных поверхностях

Результатом становится резкое падение эффективности маслосъемных колпачков: увеличивается расход масла, образуется нагар на клапанах и камере сгорания. Критическая деградация резины требует замены комплекта колпачков для восстановления герметичности.

Правильный подбор вязкости масла для сохранения эластичности

Вязкость моторного масла напрямую влияет на работоспособность маслосъемных колпачков, так как их резиновые элементы постоянно контактируют с масляной средой. Слишком густое масло при низких температурах теряет текучесть, создавая избыточное давление в системе и затрудняя возврат масла через колпачки. Это провоцирует проникновение излишков масла в камеру сгорания и ускоряет старение резины из-за локального перегрева.

Чрезмерно жидкое масло при высоких температурах, напротив, не формирует стабильную защитную пленку на юбках клапанов, усиливая трение и абразивный износ уплотнительных кромок колпачков. Постоянное воздействие неподходящей по вязкости сжимающей/расширяющей среды приводит к потере эластичности, растрескиванию резины и неконтролируемому расходу масла на угар.

Критерии выбора масла для защиты колпачков

Для сохранения эластичности колпачков обязательно учитывайте:

Рекомендации производителя авто – допуски и классы вязкости (SAE) указаны в сервисной книжке.
Климатические условия – зимой предпочтительны масла с низкотемпературным индексом (напр., 0W-40 вместо 15W-40).
Состояние двигателя – для изношенных моторов с задубевшими колпачками иногда допустимо применение чуть более вязких масел для снижения расхода.

Негативные факторы	Последствия для колпачков
Использование масла гуще рекомендованного	Ускоренная деформация, перегрев резины, потеря упругости
Применение масла жиже нормы	Истончение уплотняющей кромки, повышенный износ
Несвоевременная замена масла	Накопление шлаков, разрушающих резиновые компоненты

Оптимальным считается масло, которое быстро достигает рабочих узлов при холодном пуске без загустения и сохраняет стабильную вязкость при пиковых температурах. Синтетические и полусинтетические масла с улучшенными моющими и антиокислительными присадками эффективнее замедляют старение резины колпачков по сравнению с минеральными.

Модернизированные термостойкие версии для тюнинга

В условиях форсированных двигателей стандартные маслосъемные колпачки быстро теряют эластичность из-за экстремальных температур и высоких оборотов. Для решения этой проблемы разработаны термостойкие версии, сохраняющие рабочие характеристики при нагреве до +180°C и выше, что критично для тюнинговых проектов.

Конструктивно такие колпачки отличаются использованием композитных материалов: армированной фторкаучуковой резины (FKM/Viton®) или силикона с керамическими добавками. Уплотнительная кромка часто имеет многослойную структуру с терморасширяющимся элементом, обеспечивающим автоматическое поджатие к клапану при нагреве.

Ключевые особенности и преимущества

Повышенная температурная стойкость: Рабочий диапазон расширен до +220°C против +130°C у OEM-аналогов.
Армирование стальной пружиной: Предотвращает деформацию при вибрациях и скачках давления.
Антифрикционные покрытия: Снижают износ направляющих втулок при работе с маловязкими маслами.
Оптимизированная геометрия юбки: Усиленный контакт со стержнем клапана без увеличения трения.

Параметр	Стандартный колпачок	Термостойкий аналог
Материал уплотнения	NBR (нитрильный каучук)	FKM/Viton® с керамикой
Макс. температура	130°C	220°C
Ресурс при нагрузках	50-70 тыс. км	100-120 тыс. км

Применение таких колпачков в тюнинге минимизирует прорыв масла в камеру сгорания на высоких оборотах, предотвращает закоксовывание клапанов и снижает дымность. Для достижения максимального эффекта их установка требует калибровки зазоров направляющих втулок и использования синтетических масел с низкой зольностью.

Негативные последствия установки контрафактных колпачков

Контрафактные колпачки изготавливаются из низкосортной резины, неспособной выдерживать высокие температуры и агрессивное воздействие моторного масла. Это приводит к быстрому отвердеванию и растрескиванию уплотнительных элементов, потере эластичности уже через несколько тысяч километров пробега.

Некорректная геометрия и нарушенные допуски при производстве подделок провоцируют негерметичное прилегание к клапанным стержням. Как следствие, масло беспрепятственно проникает в камеру сгорания, образуя густой нагар на поршнях, клапанах и свечах зажигания.

Ключевые риски эксплуатации контрафакта

Повышенный расход масла – угар достигает 1 литра на 1000 км из-за неконтролируемого проникновения смазки в цилиндры.
Залегание поршневых колец – нагар от сгоревшего масла блокирует подвижность компрессионных и маслосъемных колец.
Детонация и снижение мощности – наросты на клапанах и стенках цилиндров нарушают теплоотвод и геометрию камеры сгорания.
Загрязнение катализатора – продукты сгорания масла спекают керамические соты, требуя дорогостоящей замены.

Эксплуатация двигателя с неисправными колпачками более 5000 км необратимо повреждает маслосъемные кольца, цилиндропоршневую группу и направляющие втулки клапанов. Восстановление требует капитального ремонта силового агрегата.

Комплексная диагностика при решении проблемы масложора

Масложор редко возникает исключительно из-за износа маслосъемных колпачков, поэтому требуется поэтапная проверка всех систем двигателя. Игнорирование других возможных причин приведет к повторному появлению проблемы даже после замены колпачков. Диагностика должна начинаться с простых и доступных проверок, постепенно переходя к сложным и трудоемким процедурам.

Целью комплексного подхода является точное определение источника угара масла без лишних затрат на замену исправных узлов. Необходимо последовательно исключать каждый потенциальный фактор, опираясь на объективные данные замеров и визуального контроля. Только после этого принимается решение о ремонте конкретных компонентов двигателя.

Этапы диагностики

Визуальный осмотр и замер уровня масла
- Проверка подтеков на сальниках, прокладке клапанной крышки, поддоне
- Контроль расхода масла на 1000 км пробега (норма: 0.1-0.3% от расхода топлива)
Анализ состояния двигателя
- Замер компрессии в цилиндрах (разница между цилиндрами ≤ 1 атм)
- Тест на утечку (Leak-Down Test) для оценки состояния колец и клапанов
Диагностика системы вентиляции картера (PCV)
- Проверка клапана и магистралей на закоксовывание
- Контроль разрежения в картере на разных режимах работы

Осмотр цилиндропоршневой группы и колпачков

Эндоскопия стенок цилиндров и поршней через свечные отверстия

Оценка состояния маслосъемных колпачков по косвенным признакам:

Симптом	Причина
Синий дым при запуске	Утечка масла через колпачки в стоянке
Дым при сбросе газа	Разряжение впуска затягивает масло

Проверка вспомогательных систем
- Диагностика турбокомпрессора (люфт вала, следы масла в патрубках)
- Анализ качества масла и соответствие допускам производителя

Список источников

Техническая документация производителей автомобильных двигателей

Специализированные учебные пособия по устройству ДВС

Основные материалы

Руководства по ремонту силовых агрегатов ведущих автопроизводителей
Инженерные справочники по конструкциям ГРМ
Технические статьи в профильных журналах (Авторемонт, Двигатель)
Лекционные материалы учебных курсов для автомехаников

Монографии по теории работы поршневых систем
Видеоинструкции по замене компонентов ЦПГ
Отчёты лабораторных испытаний уплотнительных элементов
