Масляный насос ЗМЗ-514 - правильный подбор и замена

Статья обновлена: 18.08.2025

Масляный насос – ключевой узел системы смазки двигателя ЗМЗ-514. Исправность этого агрегата напрямую влияет на долговечность деталей и стабильность работы силового агрегата.

Износ насоса приводит к падению давления масла, снижению смазывающей способности системы и риску масляного голодания. Своевременная диагностика и грамотная замена предотвращают дорогостоящий ремонт.

Правильный подбор насоса с учетом технических параметров двигателя обязателен при восстановлении работоспособности системы. Рассмотрим критерии выбора и этапы замены для обеспечения надежной работы мотора.

Принцип работы масляной системы двигателя ЗМЗ-514

Масляная система двигателя ЗМЗ-514 функционирует по комбинированному принципу, объединяя подачу масла под давлением к критически нагруженным узлам и смазку разбрызгиванием для остальных элементов. Масляный насос шестеренчатого типа забирает смазку из поддона через маслоприемник с сетчатым фильтром грубой очистки, предотвращающим попадание крупных частиц. Создаваемое давление регулируется встроенным редукционным клапаном, направляющим излишки масла обратно на вход насоса при превышении рабочего диапазона 0.35-0.55 МПа.

После насоса масло проходит через полнопоточный фильтр с бумажным элементом, где происходит тонкая очистка от механических примесей. Фильтр оснащен перепускным клапаном, открывающимся при засорении или повышенной вязкости масла в холодном пуске, что гарантирует непрерывную подачу смазки мимо фильтрующего элемента. Подготовленное масло по главной магистрали блока цилиндров распределяется к коренным подшипникам коленвала, подшипникам распределительных валов, поршневым пальцам через форсунки охлаждения днища поршней, а также гидрокомпенсаторам клапанов.

Ключевые зоны смазки:

Шатунные вкладыши – через каналы в коленчатом вале от коренных шеек
Распредвалы – через вертикальные маслоканалы в блоке и ГБЦ
Клапанный механизм – посредством гидравлических компенсаторов
Турбокомпрессор – отдельный контур подачи масла

Цикл завершается стеканием масла в поддон через дренажные каналы в головке блока и картере, где происходит его охлаждение и осаждение примесей. Критически важные датчики контролируют давление в системе: основной – на фильтре холода, диагностический – на горячей трассе при работе с нагрузкой.

Типичные симптомы неисправности масляного насоса ЗМЗ-514

Падение давления масла в системе – ключевой индикатор проблем. Контрольная лампа давления на панели приборов загорается постоянно или мигает на холостых оборотах, а стрелочный манометр (при наличии) показывает значения ниже минимально допустимых.

Появление металлического гула или воя из подкапотного пространства, усиливающегося с повышением оборотов двигателя. Звук возникает из-за кавитации, износа шестерен или подшипников насоса, вызывающей вибрации.

Стук гидрокомпенсаторов на прогретом моторе из-за недостаточного поступления масла в ГБЦ.
Падение давления при резком разгоне или на высоких оборотах, сопровождаемое миганием лампы аварийного давления.
Низкий уровень масла без видимых подтеков (косвенный признак) – насос перекачивает меньше смазки, мотор расходует масло на угар.

Посторонние примеси в масле	Металлическая стружка на щупе или в поддоне из-за разрушения шестерен насоса.
Замедленное падение давления после остановки	Негерметичные клапаны насоса не удерживают давление в магистрали.

Перегрев двигателя – недостаток смазки критичных узлов снижает теплоотвод.
Повышенный износ распредвала, коренных и шатунных вкладышей из-за масляного голодания.

Диагностика падения давления масла на ЗМЗ-514

Падение давления масла в двигателе ЗМЗ-514 требует системной проверки. Начинают с контроля уровня и качества масла: недостаточный объем, загрязнения или чрезмерное разжижение топливом приводят к снижению давления. Обязательно оценивают состояние масляного фильтра – забитый элемент создает критическое сопротивление.

Используйте механический манометр вместо штатного датчика для точного замера давления на холодном и прогретом двигателе. Сравните показания с нормативами: минимум 0.05 МПа на холостых оборотах и 0.35–0.45 МПа при 3500 об/мин. Расхождение указывает на неисправность системы.

Этапы диагностики

Проверка редукционного клапана: Извлеките клапан из корпуса насоса, осмотрите пружину и поршень. Заедание, износ или ослабление пружины требуют замены.
Контроль износа насоса: Замерьте зазоры в парах:

Между шестернями и крышкой Max 0.15 мм

Радиальный зазор шестерен Max 0.25 мм

Зазор в приводной втулке Max 0.1 мм
Оценка подшипников коленвала: Чрезмерный износ коренных или шатунных шеек (люфт свыше 0.08 мм) нарушает герметичность масляной магистрали.
Диагностика датчика и проводки: Исключите ложное срабатывание лампы давления путем замера сопротивления датчика мультиметром или его замены на заведомо исправный.

При выявлении износа масляного насоса обязательна замена комплектом (корпус, шестерни, сальник). Установите новый насос с предварительной смазкой магистрали, запустите двигатель без нагрузки и проверьте давление на всех режимах. Наличие металлической стружки в масле указывает на необходимость промывки системы.

Проверка целостности маслоприемника

Снимите маслоприемник после демонтажа масляного насоса или поддона двигателя. Тщательно очистите сетку от грязи и отложений керосином или спецраствором. Осмотрите корпус на наличие трещин, особенно в местах пайки патрубка и креплений. Проверьте защитную сетку – ее деформация или разрывы недопустимы.

Удостоверьтесь в отсутствии зазоров между входным отверстием и корпусом маслонасоса. Проверьте целостность уплотнительного кольца посадочного фланца – микротрещины или потеря эластичности требуют замены. Используйте компрессор для продувки детали: утечки воздуха через сетку или корпус указывают на нарушение герметичности.

Критичные дефекты: пробоины в сетке, отколы крепежных ушек, продольные трещины на патрубке.
Допустимые повреждения: локальная деформация сетки без разрывов (при сохранении 90% площади фильтрации).

Анализ состояния масляных каналов двигателя

Прямая оценка состояния внутренних масляных каналов возможна лишь при полной разборке двигателя. Визуальный осмотр направлен на выявление критических загрязнений и механических повреждений. Необходимо тщательно исследовать стенки каналов: искать следы лаковых отложений, масляный шлам (особенно гелеобразной консистенции) или твердые частицы металлической стружки и продуктов износа. Залитые каналы имеют гладкие стенки с характерным глянцевым блеском нагара или плотным слоем черного или темно-коричневого налета.

Отложения резко сужают проточное сечение каналов, ограничивая поток масла к узлам трения, таким как коренные и шатунные подшипники коленвала, втулки распредвала и гидрокомпенсаторы. Важно проверить состояние редукционных клапанов системы смазки (при их наличии) и штока масляного насоса на предмет заклинивания из-за отложений или износа. Следует обратить внимание на возможную деформацию масляных каналов на более длинных участках, например, в коленчатых валах с продольными сверлениями.

Ключевые особенности анализа для ЗМЗ-514:

Центральный продольный канал: Основная магистраль подачи масла от насоса через фильтр к коренным подшипникам коленвала и галереям распредвалов требует особого внимания на предмет загрязнений.
Отводы на шатунные шейки: Каналы от коренных шеек к шатунным подвержены закоксовыванию из-за высоких локальных нагрузок и температур.
Галереи ГБЦ: Каналы в головке блока, подающие масло к гидрокомпенсаторам и опорам распредвалов, склонны к образованию отложений из-за контакта с горячими газами.
Риск окклюзии: Конструкция с общей шатунной шейкой для двух цилиндров повышает риск ограничения подачи масла к обоим шатунным подшипникам при локальном засорении отвода.
Фурмы маслоохладителя: Проверьте посадочные места и каналы подвода/отвода к штатному маслоохладителю (если установлен) на проходимость.

Особые методы контроля: Для каналов малого диаметра рекомендуется использование калиброванных щупов или продувка сжатым воздухом для оценки проходимости. Тщательная металловизуальная промывка блока цилиндров и ГБЦ перед сборкой является обязательной процедурой после обнаружения серьезных загрязнений масляной системы.

Оценка износа шестерен насоса ЗМЗ-514 без снятия

Прямая визуальная диагностика шестерен без демонтажа насоса невозможна, но косвенные признаки износа выявляются по работоспособности системы смазки. Ключевым индикатором служит давление масла: использование механического манометра вместо штатного датчика позволяет получить точные данные. Замер проводится на прогретом двигателе при разных оборотах, а отклонение от нормы (0.35-0.55 МПа на холостом ходу, 0.45-0.85 МПа на >3000 об/мин) сигнализирует о проблеме.

Дополнительные симптомы критичного износа шестерен:

Металлическая стружка в масле (выявляется при замене смазки или магнитным щупом)
Характерный вой или гул из зоны насоса при пуске холодного двигателя
Стук гидрокомпенсаторов из-за недостаточного давления
Быстрое падение давления после остановки мотора (менее 10 секунд до показателя 0.05 МПа)

При совпадении двух и более признаков требуется демонтаж насоса для детальной проверки.

Критерии выбора нового масляного насоса

При подборе насоса для ЗМЗ-514 критически важна точная совместимость с моделью двигателя. Убедитесь, что каталожный номер или маркировка изделия соответствуют спецификациям производителя – установка неподходящего агрегата вызовет недостаточное давление масла или нарушение циркуляции, что неизбежно приведёт к дорогостоящему ремонту.

Приоритет следует отдавать новым сертифицированным насосам от проверенных брендов во избежание рисков преждевременного износа. Обязательно проверяйте целостность упаковки защитной мембраны на присоединительных патрубках и отсутствие механических повреждений на корпусе и рабочей поверхности шестерён.

Технические характеристики: Производительность должна составлять не менее 45 л/мин при 5000 об/мин двигателя, давление – регулироваться в диапазоне 0,8–5 бар редукционным клапаном. Оригинальные параметры указаны в паспорте ЗМЗ-514.
Конструктивное соответствие: Насос обязан иметь шестеренчатый тип, идентичный посадочные размеры (фланец, приводной вал), а также совместимую геометрию маслоприёмника с сетчатым фильтром.
Материалы изготовления: Корпус – алюминиевый сплав АЛ4, ведомая и ведущая шестерни – сталь 40Х с закалкой ТВЧ. Недопустимы сколы или следы коррозии на элементах.
Происхождение и гарантия: Предпочтительны изделия с маркировкой ЗМЗ, ПЕГАС или их проверенных поставщиков. Отказ от контрафакта и строгий контроль наличия гарантийного талона обязательны.

Масляный насос ЗМЗ-514: оригинальные насосы vs аналоговые комплектующие

Оригинальные насосы ЗМЗ производятся на предприятиях группы ГАЗ с соблюдением строгих стандартов контроля качества и геометрических параметров. Их применение гарантирует стабильное давление в масляной системе, точное соответствие посадочным местам двигателя и расчетный ресурс, заявленный производителем силового агрегата. Несоответствие допусков в неоригинальных насосах провоцирует масляное голодание, ускоренный износ шеек коленвала и вкладышей.

Аналоговые насосы привлекательны ценой (на 20-50% дешевле оригиналов), но имеют риски: возможны отклонения в толщине крышки, качестве термообработки шестерен, точности редукционного клапана. Визуальное сходство аналогов с оригиналами не всегда подтверждается стендовыми испытаниями на пропускную способность и стабильность давления, особенно при высоких оборотах или холодном пуске.

Критерии выбора и последствия

Параметр	Оригинальный насос (ЗМЗ)	Аналог (проверенный бренд)
Соответствие спецификациям	Гарантировано, полный пакет сертификатов	Зависит от производителя; риск отклонений в 25% случаев
Ресурс	120-150 тыс. км при своевременной замене масла	Рекомендуется контроль после 50 тыс. км; возможны расслоения шестерен
Клапан стабилизации давления	Калиброванная пружина, подпятник из закаленной стали	Риск залипания из-за дефектов шлифовки седла

Решающие факторы при замене:

Для форсированных двигателей или тяжелых условий эксплуатации – только оригинал;
Аналог допустим при ограниченном бюджете при условии выбора производителей с документально подтвержденным ОЕМ-статусом (например, AA Mechanics, TZA);
Требуйте гидравлические тесты на давление перед установкой: норма для ЗМЗ-514 – 4.5-5.5 Бар на 2000 об/мин.

Важно: При установке аналога всегда используйте оригинальные прокладки и уплотнители – это снизит риск утечек на неидеально обработанных поверхностях.

Подбор производителей: рейтинг надежности

При выборе нового масляного насоса для ЗМЗ-514 ключевым критерием является надежность производителя. Оригинальные насосы (завод ЗМЗ или UMZ) гарантируют идеальное соответствие заводским параметрам и длительный срок службы, но отличаются высокой ценой и труднодоступностью для розничных покупателей.

При покупке аналогов необходимо учитывать репутацию бренда, так как некачественные изделия могут привести к масляному голоданию и выходу двигателя из строя.

На основании отзывов автомехаников и анализа рынка запчастей можно выделить следующий рейтинг производителей насосов ЗМЗ-514 по надежности и стабильности качества:

Оригинал (ЗМЗ/UMZ) – эталонные характеристики, максимальный ресурс.
AAA (Автоагрегат Александров) – лучшее соотношение цены и качества среди аналогов, стабильное геометрическое соответствие.
Janmor/Trialli (Италия-РФ) – хорошее качество, но возможны редкие отклонения в допусках.
Luzar – средний ресурс, приемлемы для нефорсированных моторов.
Decaro/Knecht Mahle – противоречивые отзывы: возможны как удачные, так и бракованные партии.

* Избегайте безымянных производителей из lowest-price сегмента: типичны проблемы с зазорами шестерен или деформацией корпуса при нагреве.

Проверка компрессии пружин редукционного клапана

Параметры натяжения пружины редукционного клапана напрямую влияют на давление в масляной системе. Проверка выполняется штангенциркулем или микрометром: измеряется высота элемента в свободном состоянии, затем под нагрузкой для определения степени просадки. Нормативные показатели свободной высоты для ЗМЗ-514 составляют 45 мм, под нагрузкой 7,5 кгс – 32 мм.

Контроль усилия сжатия обязателен при дисбалансе давления или замене насоса. Дефектная пружина (провисшая, имеющая трещины или остаточную деформацию от перегрева) не обеспечит стабильное открытие/закрытие клапана. Параллельно проверяйте корпус клапана на задиры и подвижность шарикового элемента.

Алгоритм замера усилия:

Демонтируйте редукционный узел с насоса
Зафиксируйте пружину в прессе со шкалой усилий
Сжимайте до 32 мм, сверяя усилие с эталоном (7,5 кгс)
Сравните свободную длину с оригиналом (45±0.5 мм)

Параметр	Норма для ЗМЗ-514 (мм)	Допустимое отклонение
Высота без нагрузки	45.0	±0.5
Высота под нагрузкой 7.5 кгс	32.0	-1.0/+0.5
Осевое отклонение витков	≤ 1.0 по всей длине

Контроль геометрии корпуса насоса

Перед установкой нового насоса и особенно при использовании б/у корпуса обязательна проверка его геометрии. Основные параметры, подверженные искажению – плоскостность рабочих поверхностей и соосность отверстий под установку подшипников привода насоса. Эти отклонения критично влияют на герметичность и приводят к преждевременному износу.

Несоответствие геометрии корпуса требованиям – безусловное основание для его забраковки и замены. Попытки выправить (проточить, прошлифовать) поверхности корпуса, как правило, не приносят долговечного результата и нарушают предусмотренные конструкцией зазоры. Качественное восстановление требует специализированного станочного оборудования и часто экономически нецелесообразно.

Основные проверяемые параметры:

Плоскостность привалочной поверхности под крышку насоса: Поверхность, к которой крепится крышка корпуса, должна быть идеально ровной. Её контроль – первоочередная задача.
Плоскостность поверхности под установку к блоку цилиндров: Поверхность, контактирующая с блоком двигателя при монтаже, гарантирует герметичность масляной магистрали и защищает от подсоса масла.
Соосность отверстий под установку опорных подшипников вала привода насоса: Отверстия под втулки или сепараторы подшипников должны быть строго соосны (лежать на одной прямой оси вращения). Нарушение соосности – частая причина заклинивания вала насоса.

Методы контроля:

Контроль плоскостности (крышка и блок):
- Тщательно очистите проверяемую поверхность корпуса от старой прокладки, грязи, масла и любых следов коррозии.
- Используйте точную поверочную плиту с нанесенным тонким слоем контрастной краски (ранее часто применяли сурик).
- Аккуратно притрите корпус насоса проверяемой поверхностью к плите несколькими возвратно-поступательными движениями. Не перекашивайте деталь.
- Анализируйте отпечаток: равномерно распределенные пятна краски по всей поверхности свидетельствуют о её плоскостности. Местное отсутствие пятен указывает на впадины, высокая концентрация – на выпуклости. Использование щупа на просвет позволяет оценить величину прогиба особенно критично по краям и в местах установки болтов крепления.
Контроль соосности отверстий под подшипники:
- Запрессуйте во все посадочные отверстия корпуса технологические втулки (кондуктор) или используйте развернутый до номинального размера посадочный комплект новых подшипниковых втулок (если конструкция включает втулки).
- Установите индикатор (часового типа) на жесткое основание.
- Поместите контрольную оправку строго соответствующего диаметра последовательно во все отверстия либо протяните длинную калиброванную оправку через все отверстия одновременно.
- Измерьте биение оправки в центральной части каждого посадочного места относительно оси воображаемой прямой, соединяющей центры крайних отверстий. Поворачивая оправку, определите максимальное отклонение индикатора (биение в радиусе). Значение поперечного смещения вдоль оси проверить сложнее, основная проблема – изгиб оси в плоскости вращения.

Допустимые отклонения:

Параметр	Допуск
Неплоскостность привалочной поверхности под крышку	Не более 0.05 мм на всей поверхности
Неплоскостность привалочной поверхности под блок двигателя	Не более 0.05 мм на всей поверхности
Биение центральных посадочных мест для подшипников (радиальное)*	Не более 0.08 мм в диаметре (0.04 мм в радиусе)

* Величина допуска может уточняться по заводской ремонтной документации. Значительное превышение этих значений делает корпус непригодным к дальнейшему использованию.

Инструменты для самостоятельной замены

Для замены масляного насоса ЗМЗ-514 потребуется стандартный набор автомобильных инструментов. Обязательно подготовьте шестигранные головки (в том числе удлинённые) на 10, 13, 17 мм, трещотку, карданный адаптер и торцевые ключи. Незаменимым окажется динамометрический ключ для затяжки крепления насоса и поддона картера с усилием, указанным в технической документации двигателя.

Особое внимание уделите вспомогательным материалам: новому герметику для прокладок или прокладке поддона в зависимости от модификации двигателя, ветоши для очистки привалочных поверхностей, а также ёмкости для слива отработанного масла. Рекомендуется иметь баллонный ключ для демонтажа масляного фильтра и струбцину для фиксации цепи привода насоса во избежание проворота коленвала.

Головки торцевые: 8 мм, 10 мм, 13 мм, 17 мм
Удлинитель для головок (средний/длинный)
Трещотка и карданный шарнир
Динамометрический ключ (диапазон 20–100 Н∙м)
Баллонный ключ для фильтра
Струбцина металлическая (минимум 150 мм)
Плоская отвёртка (для удаления старого герметика)

Подготовка моторного отсека к работам

Отсоедините минусовую клемму аккумулятора, обесточивая систему. Тщательно очистите зону вокруг масляного насоса (нижняя часть двигателя) от грязи и налипшего масла щёткой и ветошью. Это предотвратит попадание абразивных частиц во внутренние полости двигателя при демонтаже. Установите автомобиль на ровную площадку, зафиксировав колеса противооткатными упорами.

Прогрейте двигатель до рабочей температуры (2-3 минуты на холостом ходу), затем дайте ему остыть 15-20 минут – это ускорит стекание масла. Подставьте под поддон ёмкость для отработанной жидкости. Слейте моторное масло через отверстие пробки в картере. Выверните датчик давления масла из блока цилиндров, чтобы обеспечить полный слив и свободный доступ к креплению насоса.

Меры безопасности при сливе масла

Выполнение процедуры требует соблюдения следующих универсальных мер безопасности для защиты исполнителя. Пренебрежение этими правилами может привести к травмам, включая ожоги, отравления и механические повреждения.

Процесс начинается только после полного охлаждения двигателя до температуры ниже 40°C. Работа с горячим маслом категорически запрещена из-за риска получения тяжелых ожогов при контакте с кожей или при возможном разбрызгивании жидкости.

Используйте средства индивидуальной защиты:
- Химически стойкие перчатки
- Защитные очки
- Плотная одежда с длинным рукавом
Подготовьте специнструменты:
- Емкость для слива объемом не менее 5 литров
- Ключи с момента затяжки 60-80 Н·м
- Промышленный обезжириватель
Обеспечьте вентиляцию в рабочей зоне для снижения концентрации токсичных паров моторного масла.
Применяйте подпорки: автомобиль должен стоять на твердой поверхности с установленными противооткатными упорами и поднят на домкратных стойках (не используйте только домкрат!).

Этап	Угроза	Действие
Откручивание пробки	Контакт с горячим маслом	Отворачивать ключом на 1/2 оборота, после чего завершить откручивание вручную
Утилизация	Загрязнение почвы	Исключить слив в грунт или канализацию. Использовать герметичные контейнеры

Демонтаж защиты картера двигателя ЗМЗ-514

Обеспечьте безопасность: заглушите двигатель, дайте ему остыть и поставьте автомобиль на ровную площадку с ручным торможением. Для удобного доступа к нижней части двигателя подготовьте эстакаду, смотровую канаву или подъемник.

Перед снятием очистите поверхность защиты картера от грязи ветошью. Это предотвратит попадание загрязнений внутрь при демонтаже и упростит визуальный контроль точек крепления.

Порядок демонтажа:

Найдите и осмотрите крепежные элементы: обычно 6-8 болтов/гаек по периметру щита и, возможно, шпильки сбоку.
Обработайте ржавые или «прикипевшие» соединения проникающей смазкой (WD-40, жидкий ключ) и подождите 10-15 минут.
С помощью головки с воротком или трещоткой (размер обычно 10-13 мм) выкрутите крепеж против часовой стрелки. Придерживайте защиту свободной рукой.
Если защита крепится к лонжеронам или подрамнику – снимите боковые крепления последними для поддержки основной части.

Важно: При демонтаже крупноразмерной или тяжелой защиты будьте готовы принять вес детали – резко не опускайте во избежание травм. Проверьте состояние освобожденных крепежных отверстий на кузове и прилегающих узлов (особенно сальников коленвала и трасс магистралей).

Снятие приводной цепи ГРМ

Полностью ослабьте натяжитель цепи вращением регулировочного болта против часовой стрелки. Зафиксируйте баллоном поршень натяжителя, чтобы исключить самопроизвольное срабатывание механизма.

Снимите крышку натяжителя, расположенную с левой стороны двигателя. Демонтируйте успокоитель и ограничительную пластину цепи ГРМ, предварительно выкрутив крепежные болты и гайки.

Ключевые этапы демонтажа цепи

Застопорите коленчатый вал через монтажное отверстие маховика отверткой
Открутите болт крепления ведущей звездочки коленвала торцевым ключом 17 мм
Снимите цепь с шестерни распредвала, удерживая механизм от проворота
Демонтируйте промежуточную вал-шестерню масляного насоса

Компонент	Тип крепежа
Крышка натяжителя	Болт M8x25 (2 шт.)
Успокоитель	Гайка M10 (2 шт.)
Звездочка коленвала	Болт M14x1.5

Важно: При установке новой цепи метки на шестернях должны совпадать с контрольными рисками на блоке. Выступающий участок успокоителя всегда располагается перпендикулярно оси вращения.

Особенности фиксации звездочки распредвала

Фиксация звездочки распредвала при замене масляного насоса на ЗМЗ-514 – критически важный этап, предотвращающий самопроизвольное прокручивание вала при снятии приводной цепи. Незафиксированный распредвал может сместиться относительно коленвала, нарушая фазы газораспределения, что ведет к сбоям в работе двигателя или механическим повреждениям клапанного механизма.

Стандортом является применение специального фиксирующего приспособления для звездочки, которое жестко закрепляет ее положение относительно блока цилиндров. При отсутствии заводского инструмента допускается использование альтернативного метода временной притяжки через монтажное отверстие звездочки, однако это менее надежный способ, требующий предельной аккуратности.

Способы фиксации:

Спецфиксатор ЗМЗ: Стальной стержень с упором, который вводится в отверстие звездочки и жестко крепится к скобе на блоке цилиндров. Обеспечивает абсолютную неподвижность вала.
Альтернативный метод (временно): Зафиксируйте звездочку монтажным болтом через технологическое отверстие, притянув ее к несъемному кронштейну блока. Избегайте силовых элементов ГРМ или натяжителя!
Запрещается: Фиксация подручными предметами (отвертки, клинья) – высокий риск повреждения алюминиевой крышки распредвала или смещения фаз.

Отключение маслоприемника от насоса

Маслоприемник (маслозаборник) крепится непосредственно к корпусу масляного насоса ЗМЗ-514 через фланец. Чаще всего соединение фиксируется несколькими болтами (реже – шпильками с гайками). Количество и расположение крепежа могут варьироваться в зависимости от модификации.

Перед отключением тщательно очистите место соединения маслоприемника и насоса от грязи и масляных потеков во избежание попадания частиц в систему. Для откручивания крепежа используйте соответствующий ключ или головку (часто требуется на «10»). Обратите внимание на наличие резиновых или паронитовых прокладок (колец) между фланцами.

Выбор инструмента: Подберите подходящий торцовый ключ или головку. Удобнее использовать трещотку или вороток с карданчиком.
Откручивание крепежа: Последовательно, аккуратно открутите все болты (гайки), удерживающие маслоприемник. Соберите крепежные элементы, чтобы не потерять.
Снятие: После удаления крепежа осторожно потяните маслоприемник вдоль оси его трубки, отделяя его фланец от фланца насоса. Не прилагайте излишних усилий, чтобы не деформировать трубку.
Извлечение прокладки: Если между фланцами установлена прокладка (обычно уплотнительное кольцо), аккуратно снимите ее и очистите посадочные поверхности на насосе и приемнике. Эту прокладку необходимо заменить на новую при сборке!

Ключевой момент	Примечание
Очистка соединения	Крайне важна для предотвращения утечек и попадания стружки
Замена прокладки/кольца	Обязательная процедура, герметичность нового соединения невозможна со старой прокладкой
Аккуратность с трубкой	Запрещено гнуть, сжимать или использовать трубку как рычаг для отрыва

Проверьте состояние сетки фильтра маслоприемника после снятия. Если она сильно загрязнена или повреждена, приемник необходимо промыть или заменить.

Откручивание крепления маслонасоса к блоку

Выполните доступ к крепежным элементам через технологическое отверстие в защите картера или при необходимости снимите поддон для удобства работы. Очистите зону вокруг мест соединения от загрязнений металлической щеткой, уделяя внимание граням гаек и болтов.

Перед демонтажем отметьте взаимное положение насоса и блока краской или керном для упрощения центровки при обратной установке. Проверьте надежность фиксации приводных элементов цепи ГРМ или шестерни, исключив их случайное смещение.

Порядок демонтажа

Ослабьте центральную гайку-барашек натяжителя цепи с помощью рожкового ключа на 13 мм, переместив плунжер в крайнее положение.
Последовательно открутите 6 болтов крепления корпуса насоса к блоку цилиндров, используя головку на 10 мм с удлинителем. Двигайтесь по схеме "крест-накрест" для равномерного снятия напряжения.
Извлеките болты вместе с шайбами пружинного типа, проверьте состояние их резьбовой части и прижимной поверхности.
Аккуратно снимите корпус насоса, придерживая приводную шестерню. Контролируйте положение уплотнительного кольца на приемном патрубке.

Важно: При закисании резьбы обработайте соединения проникающей смазкой WD-40 за 10 минут до откручивания. Не применяйте ударный инструмент – возможна деформация посадочной плоскости.

Аккуратное извлечение насосного узла

Предварительно снимите защитный кожух ГРМ и временно зафиксируйте положение коленчатого вала, установив метки. Убедитесь в отсутствии давления в топливной рампе: подложите ветошь под место подключения топливопровода к насосу, аккуратно отсоедините штуцер и слейте остатки горючего.

Ослабьте натяжение ремня ГРМ при помощи механизма натяжителя и снимите ремень со шкива масляного насоса. Открутите все вакуумные трубки и электрические разъёмы, мешающие демонтажу. Проверьте на наличие сопутствующих элементов (датчики, кронштейны), которые требуется снять или отодвинуть.

Порядок демонтажа корпуса

Выкрутите шесть болтов крепления корпуса насоса к блоку цилиндров. Используйте только исправный ключ точного размера во избежание срыва граней.
Слегка проверните корпус насоса за выступы влево-вправо для разрушения прокладочного слоя. Не прилагайте ударных воздействий.
Извлеките узел строго перпендикулярно плоскости блока, контролируя положение шестерен и приводного вала. При сопротивлении проверьте полноту отключения скрытых элементов крепления.
Немедленно закройте впускное отверстие блока чистой ветошью для предотвращения попадания мусора или слива масла.

Риск при демонтаже	Метод предотвращения
Деформация фланца	Равномерное откручивание болтов крест-накрест
Падение внутрь мотора	Фиксация шестерен при извлечении рукой
Повреждение поддона	Исключение контакта корпусом насоса

Внимание: Шток привода масляного насоса ZMZ-514 закреплен на шестерне распредвала. Если он остался в блоке – осторожно извлеките его монтажной лапкой или магнитным инструментом. Проверьте состояние посадочного места на наличие задиров перед установкой новой детали.

Чистка посадочного места на блоке цилиндров

После демонтажа масляного насоса тщательно осмотрите привалочную плоскость на блоке цилиндров. Удалите остатки старой прокладки, затвердевшего герметика и масляные отложения металлическим шпателем или скребком, избегая приложения чрезмерных усилий. Контролируйте отсутствие задиров или вмятин, критичных для герметичности будущего соединения.

Обработайте поверхность аэрозольным очистителем карбюратора или уайт-спиритом, используя ветошь без ворса. При стойких загрязнениях аккуратно пройдитесь мелкозернистой наждачной бумагой (P600-P800), строго сохраняя геометрию плоскости и не допуская углового стачивания.

Ключевые шаги и требования

Процесс	Инструмент/Материал	Контроль качества
Снятие старых уплотнений	Скребок, пластиковая щетка	Отсутствие видимых остатков герметика и прокладки
Обезжиривание	Аэрозольный очиститель, чистая ветошь	Абсолютно сухая чистая поверхность
Выравнивание микронеровностей	Шлифшкурка P600 на плоской колодке	Равномерная матовая текстура без глубоких рисок

Предостережение: Запрещено применение абразивов с крупным зерном, грубых металлических щеток или электроинструмента – это гарантированно нарушит прилегание. Проведите проверку линейкой: зазор между плоскостью и лезвием не должен превышать 0.05 мм по периметру.

Дефектовка старого насоса: ключевые параметры

При визуальном осмотре корпуса насоса ищите трещины, сколы, глубокие задиры на рабочей поверхности, следы перегрева металла (цвета побежалости) или деформации привалочных плоскостей. Особое внимание уделите месту установки редукционного клапана – выработка или задиры в его посадочном отверстии критичны, так как нарушают регулировку давления в системе.

Проверьте состояние шестерен: замерьте зазор между зубьями и корпусом (допуск до 0,15 мм) и торцевой зазор между шестернями и крышкой (максимум 0,1 мм) с помощью щупа. Осмотрите рабочие поверхности зубьев на предмет выкрашивания, следов абразивного износа или неравномерной выработки. Наличие блестящих полос или глубоких рисок на стенках камеры нагнетания указывает на попадание абразива.

Контроль деталей привода и клапана

Ведущая шестерня: проверьте шлицы на валу насоса на предмет сколов и износа (люфт недопустим). Посадочное место под уплотнительное кольцо должно быть без рисок.
Редукционный клапан: уберите пружину и убедитесь, что плунжер двигается в гнезде без заеданий, проверьте поверхность плунжера на отсутствие задиров (матовая чистая поверхность).
Пружина клапана: замерьте длину в свободном состоянии (ориентир – 45 мм), снижение на 5% и более требует замены.

Элемент	Норма	Критичный износ
Зазор зубья-корпус	0.02–0.07 мм	>0.15 мм
Торцевой зазор	0.03–0.07 мм	>0.1 мм
Свободная длина пружины клапана	45 мм	<43 мм
Радиальный зазор втулки привода	до 0.1 мм	>0.2 мм

Замена уплотнительного кольца маслоприемника

Изношенное уплотнительное кольцо маслоприемника ЗМЗ-514 провоцирует подсос воздуха в масляную магистраль, приводя к падению давления в системе смазки. Характерными признаками являются загорание лампы аварийного давления на прогретом двигателе, повышенный шум гидрокомпенсаторов и металлический стук из верхней части двигателя при работе на холостых оборотах.

Снимите поддон картера двигателя после предварительного слива масла. Отсоедините крепление маслоприемника: отогните фиксирующую пластину, выкрутите стопорный болт штанги. Аккуратно извлеките маслоприемник из посадочного отверстия блока цилиндров, избегая перекоса фланца с уплотнителем.

Демонтируйте старое кольцо с направляющей трубки маслоприемника
Тщательно очистите посадочную канавку от грязи и масляных отложений
Смочите новое резиновое кольцо моторным маслом
Установите уплотнитель в паз без перекручивания и повреждений
Плавно вставьте направляющую трубку в блок цилиндров под прямым углом
Затяните крепежный болт моментом 9-14 Н∙м
Зафиксируйте штангу прижимной пластиной

Проверка герметичности обязательна после сборки - запустите двигатель на 5 минут, контролируя давление масла и отсутствие течей в зоне маслоприемника. Не используйте силиконовые герметики - резиновое кольцо обеспечивает уплотнение самостоятельно.

Установка новой прокладки масляного насоса

Очистите привалочные поверхности блока цилиндров и корпуса масляного насоса ветошью без ворса, удалите остатки старого герметика и загрязнения. Обезжирьте сопрягаемые плоскости уайт-спиритом или бензином "Калоша", исключая попадание жидкости внутрь маслоприёмника.

Аккуратно установите новую прокладку на посадочное место блока, избегая перекосов и повреждений. При использовании анаэробного герметика нанесите тонкий сплошной слой на чистую поверхность насоса или блока перед монтажом прокладки – излишки могут перекрыть масляные каналы.

Подключите отвёрткой датчик давления масла, если он демонтирован
Наживите крепёжные болты пальцами для предварительной центровки
Затягивайте болты крест-накрест динамометрическим ключом с усилием 16–20 Н·м (1,6–2,0 кгс·м)
Избыточное усилие приведёт к деформации корпуса насоса

Материал прокладки	Дополнительная герметизация
Паронитовая	Требует герметик по периметру (Loctite 510)
Резинометаллическая	Монтаж без герметика

Нанесение герметика на стыкующиеся поверхности

Перед нанесением герметика тщательно очистите привалочные плоскости крышки и корпуса насоса ЗМЗ-514 от старой прокладки, масляных загрязнений и остатков герметика. Используйте металлическую щётку, скребок и обезжириватель (ацетон, уайт-спирит). Контролируйте отсутствие царапин и забоин глубиной более 0,1 мм, которые могут нарушить герметичность.

Убедитесь, что поверхности сухие и совмещаются без перекосов. При использовании герметика вместо прокладки наносите его только на одну из плоскостей (рекомендуется – на крышку насоса). При совмещении с заводской прокладкой проклейка стыков не требуется, если иное не указано производителем.

Технология нанесения

Температура нанесения: Работайте при +5°C...+40°C. Холод снижает адгезию.
Тип герметика: Только анаэробный (Loctite 518, ABRO GP-328) или силиконовый (для двигателя) без отвердителя. Избегайте кислотных составов.
Порядок нанесения:
- Нанесите непрерывную нить герметика толщиной 1-2 мм вокруг монтажных отверстий, избегая излишков.
- Не прерывайте контур вблизи каналов подачи масла.
- Исключите попадание состава внутрь масляных магистралей.
Сборка: Совместите крышку с корпусом в течение 5 минут после обработки. Затяните болты крест-накрест с моментом 16-24 Н·м согласно схеме производителя.
Время полимеризации: Выдержите 4-6 часов до запуска двигателя. Полная прочность достигается через 24 часа.

Правильная ориентация насоса при установке

Ключевое требование правильной установки масляного насоса ЗМЗ-514 – правильное расположение его ведущей шестерни относительно вала двигателя. Ведущая шестерня насоса должна быть сориентирована строго определенным образом для надежного зацепления с приводным шестом (вал-шестерней привода масляного насоса), который получает вращение от коленчатого вала через зубчатую передачу. Неправильный угол поворота насоса приведет к невозможности монтажа привода или его поломке при запуске двигателя.

Во время установки корпуса масляного насоса на блок цилиндров необходимо тщательно совместить его с имеющимися установочными штифтами (если они предусмотрены) для гарантии точного позиционирования. После установки насоса на посадочную плоскость выполняйте затяжку крепежных болтов (или гаек) с соблюдением регламентированного производителем момента затяжки, обычно в пределах 32-52 Н·м, и рекомендованной последовательности. Помните, что далее следует установка комплекта привода масляного насоса до монтажа масляного поддона.

Контрольные точки правильной установки:

Ориентация ведущей шестерни: Убедитесь, что паз на торце шестерни, в который входит выступ приводного шеста, занимает положение, позволяющее шесту беспрепятственно войти в зацепление. Обычно рекомендуется установка положения "пазом вверх" или под специфичным углом согласно сервисной документации.
Совмещение с направляющими штифтами: Если блок цилиндров имеет штифты для фиксации положения насоса, корпус насоса должен свободно вставать на места без перекосов.
Затяжка крепежа: Равномерно затягивайте болты/гаки крестообразно или последовательно по схеме, указанной в ремонтном руководстве, до требуемого момента. Избегайте перетяжки.
Проверка вращения: После установки насоса (но до монтажа привода) проверьте рукой, вращается ли он плавно и без заеданий от усилия на ведущей шестерне.

Совмещение приводной шестерни с валом

После установки приводного вала в корпус масляного насоса ЗМЗ-514, шестерня насаживается на шлицевую часть с обеспечением строгой соосности. Посадочное место предварительно очищается от загрязнений и следов износа; обязательна смазка моторным маслом сопрягаемых поверхностей для защиты от задиров.

Фиксация осуществляется вертикальным вдавливанием шестерни с контролем плотности посадки. Критически важно соблюсти проектный выступ вала из шестерни (1–2 мм) – отклонения приведут к нарушению зацепления с коленвалом. Поворотная регулировка не требуется благодаря шлицевому соединению.

Типовые ошибки при совмещении:

Недостаточная глубина посадки – вызывает биение и ускоренный износ зубьев.
Перекос при запрессовке – ведёт к заклиниванию вала.
Игнорирование зазора между шестернёй и корпусом насоса (норма: 0.1–0.3 мм).

Затяжка крепежных болтов с рекомендованым моментом

Рекомендованный момент затяжки для гаек и болтов крепления корпуса масляного насоса ЗМЗ-514 составляет 15,6–21,6 Н·м (1,6–2,2 кгс·м). Применение динамометрического ключа обязательно для соблюдения точности усилия. Пренебрежение этим параметром приводит к деформации корпуса, перекосу и быстрому выходу из строя сальника или подшипников.

Перед установкой очистите резьбовые отверстия в блоке цилиндров от загрязнений и старого герметика. Смажьте болты моторным маслом – сухая затяжка искажает усилие. Наносите уплотнитель Loctite 574 или аналог тонким слоем на привалочную плоскость насоса, избегая попадания во внутренние полости.

Порядок и контроль затяжки

Выполняйте протяжку в 3 этапа для равномерного прилегания:

Предварительная затяжка ручным инструментом для совмещения деталей
Затяжка на 30% от минимального момента (4,7 Н·м)
Окончательная затяжка диагональным методом до 21,6 Н·м

Элемент крепления	Момент затяжки (Н·м)
Болты корпуса насоса M8	15,6–21,6
Гайка шкива помпы (если демонтировался)	26–33

Внимание!

Признаки недостаточного момента – течь масла через прокладку. Превышение момента вызывает срыв резьбы в алюминиевом блоке двигателя. После первого запуска прогрейте мотор до рабочей температуры, заглушите и проверьте герметичность соединений – при необходимости докрутите холодный двигатель с усилием 18 Н·м.

Подключение маслоприемника к новому насосу

Перед установкой убедитесь, что фланец нового насоса и привалочная плоскость маслоприемника очищены от старой прокладки, грязи и масляных остатков. Продуйте канал маслоприемника сжатым воздухом для удаления возможных частиц металла или песка – это исключит риск повреждения шестерён насоса после запуска.

Нанесите тонкий слой герметика (например, Loctite 574) на новую заводскую прокладку маслоприемника или непосредственно на его посадочный фланец. Избегайте избытка состава – выдавливание внутрь маслопровода перекроет канал подачи масла.

Порядок подключения и контроль

Установите прокладку в паз фланца маслоприемника (при наличии направляющих штифтов на насосе – совместите отверстия).
Прижмите маслоприемник к корпусу насоса, сохраняя соосность. Вручную вставьте и наживите крепёжные болты.
Затяните болты крест-накрест динамометрическим ключом в два этапа:
- Первоначально момент 9–11 Н·м
- Окончательный момент 14–16 Н·м
Проконтролируйте параллельность плоскости соединения и отсутствие перекоса. Допустимый зазор по периметру – не более 0,05 мм.

Для финальной проверки заполните насос маслом через приёмное отверстие и убедитесь, что соединение не течёт под статическим давлением после 10 минут выдержки. При установке насоса на двигатель проследите, чтобы патрубок маслоприемника не касался поддона картера.

Проверка свободного хода приводных шестерен

Для оценки зазора между шестерней коленвала и приводной шестерней маслонасоса установите приспособление И801.16.00 со штангой-индикатором перпендикулярно оси шестерни на переднем конце коленвала или встаньте индикатор часового типа на металлическую пластину блока цилиндров. Фиксируя линейкой или монтировкой положение шестерни коленвала, покачайте приводную шестерню насоса рукой и запишите значение на индикаторе.

Сравните результат с нормативами: допустимый зазор для моторов ЗМЗ-514 не должен превышать 0,35 мм. Если замеры показывают большее значение – проверьте степень износа шлицев на шестернях, состояние втулок и осей вращения приводных элементов. При критическом износе деталей обязательна замена узла привода.

Сборка привода ГРМ в обратной последовательности

Перед сборкой тщательно очистите все компоненты привода ГРМ от загрязнений и следов старого масла. Проверьте состояние зубчатого ремня, натяжных роликов и помпы на отсутствие трещин, сколов и износа. Убедитесь, что метки на шестернях коленчатого и распределительных валов четко видны и не повреждены.

Нанесите тонкий слой моторного масла на посадочные поверхности сальников коленвала и распредвалов. Установите новые ролики и помпу, затягивая крепления с моментом, указанным производителем. Запрещается сдвигать установленные компоненты после фиксации для сохранения точности положения.

Последовательность установки деталей

Смонтируйте шестерню коленчатого вала, совместив метку с риской на блоке цилиндров
Установите промежуточную шестерню вала отбора мощности, соблюдая заводские метки
Наденьте ремень ГРМ на шестерню коленвала, затем на промежуточную и распределительные валы
Зафиксируйте натяжной ролик через регулировочный паз и натяните ремень

Проверните коленвал на два оборота по часовой стрелке за болт крепления шкива. Проконтролируйте точность совпадения всех установочных меток. Если метки сместились, ослабьте натяжной ролик и повторите процедуру. После проверки затяните гайку ролика моментом 35–40 Н∙м.

Заправка системы свежим моторным маслом

После установки нового масляного насоса аккуратно заполните картер двигателя маслом через маслозаливную горловину. Используйте только рекомендованное производителем масло (например, 5W-40, 10W-40 полусинтетическое или минеральное класса API CF-4/SL) в объеме, указанном в технической документации ЗМЗ-514. Контролируйте уровень щупом, избегая превышения отметки "MAX".

Перед запуском двигателя выполните принудительное заполнение масляной системы для предотвращения сухого пуска. Проверните коленчатый вал стартером в течение 10-15 секунд (при отключенной системе зажигания или топливном насосе). Наблюдайте за загоранием контрольной лампы давления масла на приборной панели – она должна погаснуть либо потухнуть 90% времени.

Ключевые этапы проверки после запуска

Запустите двигатель на холостых оборотах
Проконтролируйте давление масла по штатному манометру (минимум 0.8-1.0 Бар на холостом ходу)
Визуально осмотрите место установки насоса и фильтра на предмет подтеков
Доведите температуру двигателя до рабочей (80-90°C)
Повторно проверьте уровень масла через 5 минут после остановки, при необходимости долейте

Используемые материалы:

Фильтр очистки масла (со сменным картриджем или целиком)
Уплотнительная прокладка сливной пробки картера
Чистые ветошь и воронка

Критические ошибки:

Не запускайте двигатель без предварительный прокачки системы – это приведет к масляному голоданию.

Игнорирование постмонтажной диагностики давления чревато ускоренным износом двигателя.

Первичный запуск двигателя после замены масляного насоса ЗМЗ-514

Перед запуском убедитесь, что масляный фильтр заполнен чистым маслом (залейте 200–300 мл внутрь корпуса), а уровень смазки в картере соответствует норме. Выжмите педаль сцепления и, не включая зажигание, прокрутите стартером коленвал 10–15 секунд – контрольная лампа давления масла на панели должна погаснуть после 5–7 секунд вращения. При отсутствии изменения индикатора повторите процедуру после двухминутной паузы для восстановления заряда АКБ.

Запустите двигатель и сразу проверяйте параметры: давление смазки должно достигнуть 0.35–0.55 МПа на прогреве при 2000 об/мин. Внимательно осмотрите стык насоса с блоком цилиндров и маслопроводы на предмет подтёков. Дайте мотору проработать 5 минут на холостом ходу (800–900 об/мин), затем плавно повысьте обороты до 2500 и удерживайте 1 минуту. Повторно оцените уровень масла щупом при заглушенном силовом агрегате – при необходимости долейте жидкость.

Критические ошибки при запуске:

Лампа давления не гаснет при работающем ДВС – возможны завоздушивание системы или дефект редукционного клапана.
Стук гидрокомпенсаторов свыше 3 минут – признак недостаточной прокачки масла.
Масляное пятно под двигателем – немедленно заглушите мотор и проверьте герметичность уплотнений.

Контроль давления масла на прогретом двигателе ЗМЗ-514

Замер давления проводится на полностью прогретом двигателе (температура охлаждающей жидкости +80…90°C) с помощью механического манометра, подключенного вместо штатного датчика аварийного давления. Манометр должен иметь диапазон измерения 0-10 бар и точность не ниже класса 1,5. Двигатель запускается и выдерживается на холостом ходу 2-3 минуты для стабилизации температуры масла перед фиксацией показаний.

Номинальные значения давления для исправного масляного насоса и двигателя должны соответствовать параметрам, утвержденным заводом-изготовителем. При холостых оборотах (750-800 мин⁻¹) допустимый минимум составляет 0,8 бар. После плавного увеличения оборотов до 3500-4000 мин⁻¹ давление должно достигать 3,5-5 бар в зависимости от вязкости залитого масла и технического состояния ДВС. Результаты заносят в диагностическую карту с фиксацией температуры масла и оборотов коленвала.

Возможные отклонения и их интерпретация

Отклонения от нормы указывают на следующие неисправности:

Давление ниже минимального на холостом ходу: износ подшипников коленвала, засорение маслоприемника, неисправность редукционного клапана насоса.
Низкое давление на высоких оборотах: критический износ шестерен насоса, потеря упругости пружины редукционного клапана.
Отсутствие роста при повышении оборотов: заклинивание перепускного клапана в открытом положении.
Превышение верхнего порога (>6 бар):strong> засорение магистралей или неисправность редукционного клапана (заклинивание в закрытом состоянии).li>

Параллельно с замером давления визуально оценивают состояние масла на предмет загрязнения металлической стружкой или разжижения топливом. При стойких отклонениях от нормы выполняют дополнительную диагностику: проверку масляного радиатора на проходимость, замера люфтов подшипников, контроль герметичности маслопроводов. Результаты определяют необходимость ремонта насоса либо замены сопутствующих компонентов.

Режим работы двигателя	Минимальное давление (бар)	Рекомендуемое давление (бар)
Холостой ход (750-800 мин⁻¹)	0.8	1.0-1.5
Средние обороты (3500-4000 мин⁻¹)	3.5	4.0-5.0

Проверка на отсутствие течей в зоне установки

Внимательно осмотрите место крепления масляного насоса к блоку цилиндров, особенно по линии прилегания прокладки. Используйте чистую ветошь для удаления остатков старого масла и загрязнений – это критично для точного выявления свежих подтёков. Финальная очистка поверхности спиртовым составом исключит ложные результаты.

Запустите двигатель и прогрейте его до рабочей температуры – это повысит давление в системе смазки. Под нагрузкой (2500–3000 об/мин) внимательно контролируйте поведение соединений в течение 3-5 минут. Применение флуоресцентной добавки в масло и УФ-фонаря упрощает обнаружение микроподтеканий на прокладке, штуцерах или под болтами крепления.

Ключевые зоны контроля: стык прокладки насоса с блоком, линия соединения маслоприёмника, дренажные каналы, регулировочный болт давления (при наличии), заводские заглушки.
Алгоритм действий при обнаружении течи:
1. Остановите двигатель и дайте маслу стечь в поддон.
2. Демонтируйте защитные элементы (грузовики – металлический поддон, УАЗ – картер из стеклопластика).
3. Определите точное место утечки по характерному масляному следу.
4. Проверьте затяжку крепежа (момент 16–22 Н·м для ЗМЗ-514)

Не игнорируйте следы масла возле датчика давления или редукционного клапана – они указывают на износ уплотнительных колец. Если после подтяжки болтов проблема сохраняется, потребуется замена прокладки с обязательной притиркой плоскости насоса абразивной пастой.

Важно: Систематические потери смазки через уплотнения насоса провоцируют падение давления в системе ниже 0,8 атм на холостых оборотах – это диагностируется по аварийной лампе на приборной панели.

Контроль после обкатки	Периодичность
Проверка уровня/состояния масла	Через 100 км, 300 км и 500 км
Визуальный осмотр герметичности насоса	После каждой поездки первые 3 дня
Анализ отложений на масляном щупе	При смене масла после обкатки

Периодичность контроля давления масла в дальнейшем

Регулярная проверка давления масла критически важна для стабильной работы двигателя ЗМЗ-514. После замены насоса или ремонта соблюдайте базовую периодичность контроля: при каждом плановом техническом обслуживании (ТО), перед длительными поездками и после смены моторного масла.

Минимальная рекомендуемая частота диагностики – каждые 10 000 км пробега или раз в 6 месяцев (в зависимости от того, что наступит раньше). Эксплуатация в тяжелых условиях (горная местность, буксировка, экстремальные температуры) требует сокращения интервалов в 1.5–2 раза.

Основные рекомендации

Ежедневно контролируйте сигнальную лампу давления на приборной панели при запуске двигателя
При появлении:
- Неустойчивой работы на холостом ходу
- Стука гидрокомпенсаторов
- Мигания лампы давления при перегазовках
немедленно проверьте систему смазки
Обязательная диагностика давления при ТО включает:
1. Замер механическим манометром на прогретом двигателе
2. Сравнение показаний с нормативами (минимум 0.8 ат на холостом ходу)

Важно: Неисправности датчика давления или электропроводки требуют такой же срочной реакции, как и реальное падение давления масла. Постоянная индикация сигнальной лампы при работающем моторе требует немедленной остановки двигателя.

Итоги: стоимость и сроки работ

Окончательная стоимость замены масляного насоса ЗМЗ-514 определяется ценой запчасти и сложностью монтажа. Типовой бюджет включает расходы на деталь и услуги СТО.

Средняя стоимость компонентов и услуг по РФ представлена в таблице:

Позиция	Диапазон цен (руб.)

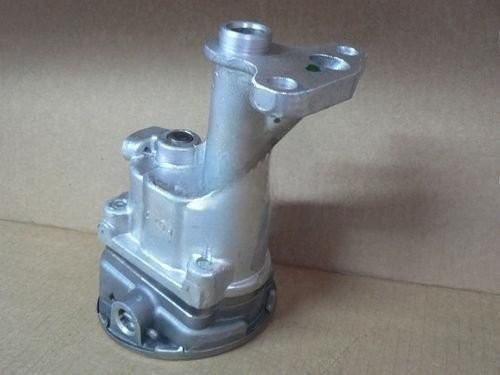

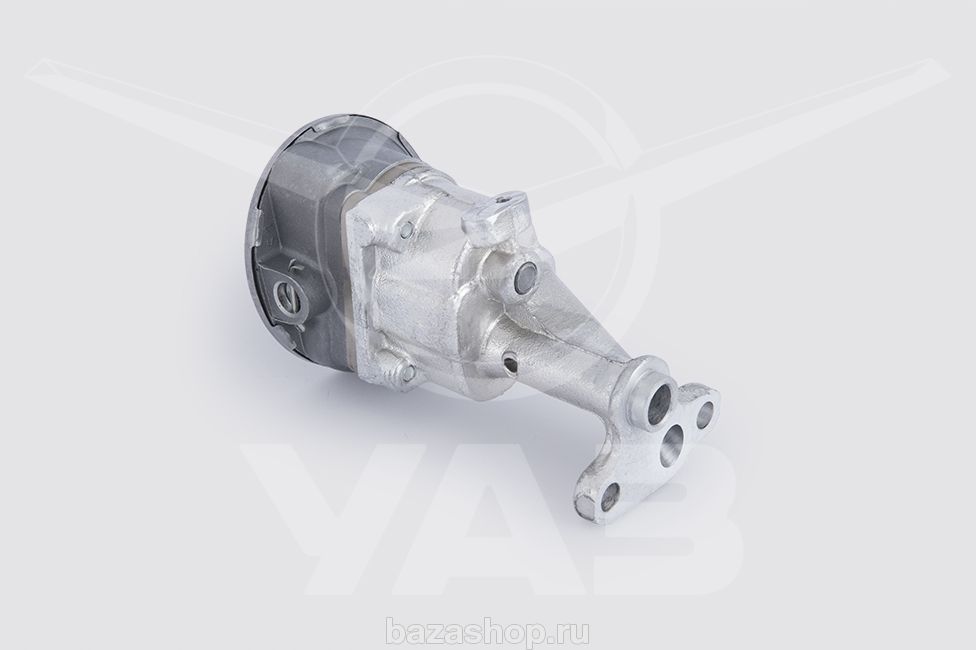

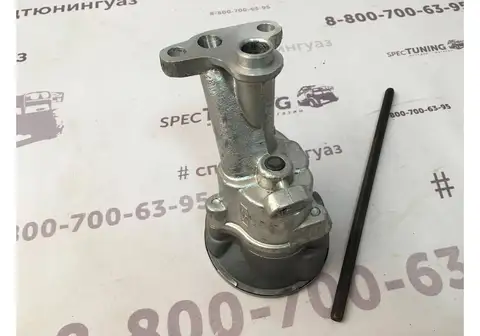

Оригинальный насос ЗМЗ-514	5 000 – 7 800
Аналог (Bosch, Hepu)	3 200 – 5 500
Работа по замене	1 500 – 3 000
Итог	4 700 – 10 800

Временные затраты составляют 2–3 часа при стандартном демонтаже. Увеличение срока возможно при наличии коррозии или необходимости снятия дополнительных узлов. Рекомендуется одновременная замена сальника и прокладок для снижение трудозатрат.

Список источников

При подготовке материалов о подборе и замене масляного насоса ЗМЗ-514 использовались авторитетные технические источники, обеспечивающие достоверность информации по устройству двигателя, параметрам компонентов и процедурам обслуживания.

Для подтверждения технических характеристик, особенностей монтажа и распространенных неисправностей насоса проанализированы следующие ресурсы, включая документацию производителя и практические рекомендации специалистов.

Официальное руководство по ремонту двигателей ЗМЗ-514 от Заволжского моторного завода.
Каталоги запчастей ЗМЗ с артикулами и техническими параметрами оригинальных масляных насосов.
Сервисные бюллетени СТО по диагностике неисправностей смазочной системы двигателей семейства 514.
Техническая литература: В.А. Петренко "Системы смазки современных дизелей", раздел по конструктивным особенностям ЗМЗ.
Материалы отраслевых порталов: "Дизель-РФ", "Грузовик Пресс" – экспертные обзоры по замене и модернизации насосов.
Отчеты с технических форумов (Zmz-514.club, УАЗ Patriot Club) с практическим опытом замены и подбора аналогов.

Между шестернями и крышкой	Max 0.15 мм
Радиальный зазор шестерен	Max 0.25 мм
Зазор в приводной втулке	Max 0.1 мм
