МАЗ-503 - первенец советского грузового производства

Статья обновлена: 18.08.2025

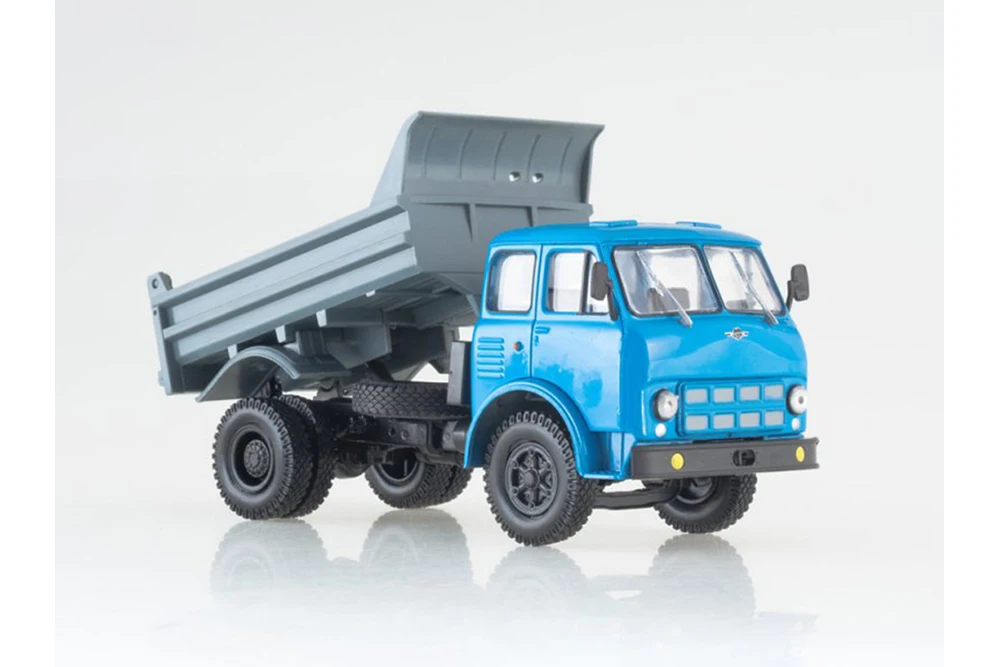

МАЗ-503 – символ целой эпохи в истории грузового транспорта СССР. Этот самосвал стал неотъемлемой частью масштабных строек и промышленного развития страны.

Его узнаваемый силуэт и выдающаяся надежность заслужили народное признание. Машина демонстрировала исключительную выносливость в самых суровых условиях эксплуатации.

Конструкция МАЗ-503 объединила передовые инженерные решения своего времени. Автомобиль задал новые стандарты грузоподъемности и производительности для советской дорожной и строительной техники.

Технические характеристики грузоподъемности и платформы МАЗ-503

Базовый самосвал МАЗ-503 обладал номинальной грузоподъемностью 7 тонн, что для 1960-х годов считалось высоким показателем в классе дорожных самосвалов. Конструкция усиленной рамы и подвески позволяла перевозить сыпучие материалы (песок, щебень, гравий) с полной эксплуатационной массой до 19,8 тонн.

Платформа модели выполнялась из износостойкой листовой стали толщиной 8–10 мм с характерным V-образным наклоном бортов (55° для заднего, 43° для боковых). Гидравлическая система подъема кузова с двумя телескопическими цилиндрами обеспечивала выгрузку под углом 60° за 20–25 секунд.

Ключевые параметры платформы

Внутренние габариты: Длина – 4,15 м × Ширина – 2,35 м × Высота бортов – 0,85 м
Полезный объём: 4,8 м³ (стандарт) / до 7,2 м³ с наращенными бортами
Задний борт: Откидной, на шарнирах с запорным механизмом

Показатель	Значение
Макс. статическая нагрузка на платформу	7 500 кг
Распределение массы (с грузом)	Передняя ось: 35% / Задняя ось: 65%
Тип разгрузки	Задняя (односторонняя)

Эксплуатация в условиях бездорожья: проходимость и надежность

МАЗ-503 демонстрировал впечатляющую проходимость для заднеприводного грузовика благодаря уникальным конструктивным решениям. Высокий клиренс (290 мм), мощный дизель ЯМЗ-236 (180 л.с.) с высоким крутящим моментом на низких оборотах и шины 12.00-20 с агрессивным протектором позволяли уверенно преодолевать грязь, снежную целину и размытые грунтовки. Усиленная рессорная подвеска и жесткая лонжеронная рама гасили ударные нагрузки на кочках и ухабах.

Надежность в экстремальных условиях обеспечивалась продуманной защитой критических узлов: картер двигателя и топливная система имели усиленное расположение, а электрооборудование отличалось влагозащищенным исполнением. Простота конструкции (отсутствие сложной гидравлики, ремонтопригодность мостов и КПП) позволяла устранять полевые неисправности минимальным набором инструментов даже при -40°C.

Ключевые факторы внедорожной эффективности

Распределение нагрузки: Оптимальное давление на грунт (передняя ось – 45 кН, задняя – 115 кН) предотвращало глубокую пробуксовку
Термостойкость: Масляный радиатор трансмиссии исключал перегрев при длительной работе на низких передачах
Защита днища: Стальные листы-экраны под топливным баком и карданом снижали риск повреждений на каменистых участках
Система холодного пуска: Форкамерные свечи накаливания обеспечивали уверенный запуск дизеля в мороз без предпускового подогревателя

Типичные неисправности и ремонт ходовой части

Ходовая часть МАЗ-503 подвергается значительным нагрузкам из-за эксплуатации в тяжелых дорожных условиях. Основные проблемы возникают с рессорами, амортизаторами, шкворневыми соединениями и подшипниками ступиц. Своевременное выявление неполадок критически важно для безопасности и предотвращения критических повреждений.

Износ деталей подвески проявляется характерными стуками, вибрацией кузова, неравномерным истиранием протектора шин и уводом автомобиля в сторону. Диагностика требует системного подхода: последовательная проверка узлов методом покачивания, визуальный осмотр на предмет трещин и деформаций, контроль люфтов специальными инструментами.

Распространенные неисправности:

Разрушение коренных листов рессор и втулок пальцев
Подтекание жидкости или потеря эффективности амортизаторов
Критический износ шкворней поворотных кулаков (люфт более 0.5 мм)
Выработка подшипников ступиц колес с перегревом узла
Трещины в кронштейнах крепления рессор

Технология ремонта

Рессорный узел: замена деформированных листов, запрессовка новых втулок с калибровкой отверстий под палец. Обязательная смазка графитной смазкой при сборке.
Шкворни: расточка поворотных кулаков под ремонтный размер с установкой втулок из антифрикционного сплава. Затяжка с моментом 350-400 Н·м.
Ступицы: регулировка конических подшипников с осевым зазором 0.05-0.1 мм. Замена сальников при наличии течи смазки.

Контрольные параметры после ремонта:

Схождение передних колес	1.5-3 мм
Прогиб рессор под нагрузкой	70-90 мм
Рабочий ход амортизатора	Без заеданий, сопротивление на сжатие/отбой равномерное

Важно: После замены шкворней обязательна регулировка углов установки колес. При сборке ступиц запрещается перетяжка подшипников – это вызывает перегрев и разрушение узла.

Модификации для спецтехники на базе МАЗ-503

Надежное шасси МАЗ-503 активно использовалось для создания узкоспециализированной техники, адаптированной под конкретные промышленные и хозяйственные задачи. Конструктивные особенности грузовика (прочная рама, выносливый двигатель ЯМЗ-238, грузоподъемность до 8 тонн) делали его идеальной платформой для установки навесного оборудования и надстроек различного назначения.

Специализированные предприятия СССР разработали и серийно выпускали десятки модификаций, значительно расширив сферу применения базовой модели. Эти машины играли ключевую роль в строительстве инфраструктуры, обслуживании коммунальных сетей, добывающей отрасли и сельском хозяйстве.

Основные направления модификаций

Ключевые категории спецтехники на шасси МАЗ-503 включали:

Самосвалы: МАЗ-503Б (сельскохозяйственный с увеличенным объёмом кузова), МАЗ-503В (для работы в карьерах с усиленной подвеской), МАЗ-503Е (с экскаваторной установкой заднего типа).
Автокраны: Установка крановых установок грузоподъемностью 6-16 тонн (например, К-67, К-104), применявшиеся на стройплощадках.
Коммунальная техника: Поливомоечные машины (КО-503), мусоровозы, вакуумные илососы для чистки колодцев.
Строительная техника: Бетоносмесители (СБ-92), автогудронаторы (ДС-39), трубовозы с длиннобазным шасси.
Прочие специализированные варианты: Топливозаправщики (АЦ-6,0-503), автоцистерны для воды, бурильные установки (УРБ-3А3), эвакуаторы для тяжелой техники.

Технические параметры базового шасси для спецмодификаций:

Двигатель	ЯМЗ-238, V8 дизель
Мощность	240 л.с.
Колёсная формула	4х2
Грузоподъёмность шасси	до 8 тонн
Особенность	Усиленная рама и подвеска у специализированных версий

Модификации отличались высокой степенью унификации узлов с базовой моделью, что упрощало их ремонт и снабжение запчастями в условиях эксплуатации по всему СССР. Их массовое производство обеспечило надежную работу критически важных отраслей народного хозяйства на протяжении десятилетий.

Список источников

При подготовке статьи о МАЗ-503 использовались архивные материалы, техническая документация и специализированные издания, посвящённые истории советского автомобилестроения. Это обеспечивает достоверное освещение конструктивных особенностей, эксплуатационных характеристик и исторической роли модели.

Ключевыми источниками выступили монографии инженеров Минского автозавода, отраслевые нормативные документы 1960-1980-х годов, а также современные исследования по развитию грузового транспорта СССР. Особое внимание уделено патентным описаниям и заводским отчётам о испытаниях.

Государственный архив Минской области: Фонд Р-120 "Минский автомобильный завод" (отчёты, чертежи, приказы 1965-1980 гг.)
Кочнев Е.Д. Автомобили Советской Армии 1946-1991. М.: Книжница, 2010. Гл. 7
Техническое описание и инструкция по эксплуатации МАЗ-503. Минск: Главное управление автотракторной промышленности, 1972
Проспект "Семейство грузовых автомобилей МАЗ-500". Минск: Издательство МАЗ, 1968
Шугуров Л.М. Полвека под грузом: История грузовых автомобилей СССР. М.: Двигатель, 2005
Журнал "Автомобильная промышленность", №8 1975 г.: Статья "Опыт эксплуатации самосвалов МАЗ-503 в карьерах"
Каталог запчастей МАЗ-503. Минск: БелНИИАТ, 1980
Материалы научно-технической конференции "Развитие автомобильных перевозок в СССР" (Москва, 1983): Доклад главного конструктора МАЗ
